1 Kiadás: Üzemeltetési útmutató Magyar Eredeti üzemeltetési útmutató G-BH7 2BH7 2 2BH7 3 2BH7 4 2BH7 5 2BH7 6 G-Serie G-Series Seitenkanal Side Channel

2 Tartalomjegyzék Tartalomjegyzék 1 Biztonság Definíciók Figyelmeztető szimbólum Jelző szó Általános biztonsági utasítások További veszélyek Rendeltetésszerű használat Műszaki adatok Mechanikus adatok Elektromos adatok Üzemeltetési feltételek Szállítás Telepítés Felállítás Csatlakozás az elektromos hálózatra (motor) Csővezetékek / tömlők csatlakoztatása (vákuumszivattyú / kompresszor) Szívócsonk Nyomócsonk Tennivalók a csővezetékek / tömlők csatlakoztatásakor Üzembe helyezés Előkészítés Beindítás és kikapcsolás Üzemeltetés Üzemen kívül helyezés és hosszabb idejű leállás Előkészületek az üzemen kívül helyezéshez vagy hosszabb idejű leálláshoz Tárolási feltételek Karbantartás Javítás / üzemzavar-elhárítás Szerviz / vevőszolgálat Fertőtlenítés és ártalmatlanságra vonatkozó nyilatkozat Selejtezés Gépegység robbanásvédett kivitelben...26 EK-Megfelelőségi nyilatkozat...27 Nyomtatvány - Ártalmatlanságra vonatkozó nyilatkozat Gardner Denver Deutschland GmbH Industriestraße Bad Neustadt Germany Ennek a dokumentumnak a továbbadása valamint sokszorosítása, kiegészítése és / vagy feldolgozása, értékesítése és tartalmának közlése tilos, amennyiben azt kifejezetten nem engedélyezzük. Ezen tiltást sértő cselekmények kártérítési kötelezettséget vonnak maguk után. A szabadalomra, használati mintaoltalomra vagy ipar/kereskedelmi mintára vonatkozó bejegyzés joga fenntartva. 1. ábra: Gázgyűrűs vákuumszivattyúk/ -kompresszorok felépítése 1 Vákuumszivattyú- /kompresszorház 2 Vákuumszivattyú- /kompresszorház 3 Szívócsonk hangtompítóval 4 Nyomócsonk hangtompítóval 5 Talp 6 Közegszállítási irányt jelző nyíl 7 Forgásirányt jelző nyíl 8 Meghajtó motor 9 Ventillátor (külső ventillátor felett) 10 Csatlakozó doboz

3 Biztonság 1 Biztonság 1.1 Definíciók A figyelem felhívásához veszélyekre és fontos információkra a jelen üzemeltetési útmutató az alábbi jelző szavakat és szimbólumokat alkalmazzuk: Figyelmeztető szimbólum A figyelmeztető szimbólum a biztonsági utasításokban a figyelmeztető jelző szó (VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT) mellett balra található a címmezőben. A biztonsági utasítások a figyelmeztető szimbólummal személyi sérüléseketokozó veszélyre hívják fel a figyelmet. Tartsa be feltétlenül ezeket a biztonsági utasításokat, hogy megóvja magát a súlyos vagy halálos kimenetelű sérülésektől! A biztonsági utasítások a figyelmeztető szimbólum nélkül anyagi károkat okozó veszélyre hívják fel a figyelmet. VIGYÁZAT Személyi sérülést okozó veszély. Figyelmeztetés egy lehetséges veszélyre, amelynek következménye közepesen súlyos vagy csekély mértékű lehet, ha a megfelelő intézkedéseket nem teszik meg. VIGYÁZAT Anyagi károkat okozó veszély. Figyelmeztetés egy lehetséges veszélyre, amelynek következménye anyagi károk lehetnek, ha a megfelelő intézkedéseket nem teszik meg. FIGYELEM Figyelmeztetés egy lehetséges hátrányos helyzetre, vagyis nem kívánatos állapotok vagy következmények léphetnek fel, ha a megfelelő intézkedéseket nem teszik meg. MEGJEGYZÉS Figyelmeztetés egy lehetséges előnyös helyzetre, a megfelelő intézkedések megtételekor; Ötlet Jelző szó VESZÉLY A jelző szavak a biztonsági utasításokban a FIGYELMEZTETÉS címmezőben találhatók. VIGYÁZAT Ezek megfelelő hierarchia szerint épülnek fel és FIGYELEM felhívják a figyelmet MEGJEGYZÉS (figyelmeztető szimbólummal összekapcsolva, lásd a fejezetet) a veszély súlyosságára ill. a figyelmeztetés módjára. Lásd az alábbi magyarázatokat: VESZÉLY Személyi sérülést okozó veszély. Figyelmeztetés közvetlenül fenyegető veszélyre, amelynek következménye súlyos vagy halálos kimenetelű sérülés lesz, ha a megfelelő intézkedéseket nem teszik meg. Személyi sérülést okozó veszély. Figyelmeztetés lehetséges veszélyre, amelynek következménye súlyos vagy halálos kimenetelű sérülés lehet, ha a megfelelő intézkedéseket nem teszik meg. 1.2 Általános biztonsági utasítások A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Ezt az üzemeltetési útmutatót a gépegységgel vagy a gépegységen végzett bármilyen munka megkezdése előtt teljes mértékben el kell olvasni és meg kell érteni, szigorúan be kell tartani, a gépegység üzemeltetésének helyén kell megőrizni. A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! A gépegységet csak a "Rendeltetésszerű alkalmazás" alatt megadott célra szabad alkalmazni! a "Rendeltetésszerű alkalmazás" alatt megadott közeggel! a "Műszaki adatok" alatt megadott értékek betartása mellett! Gardner Denver Deutschland GmbH 3 /

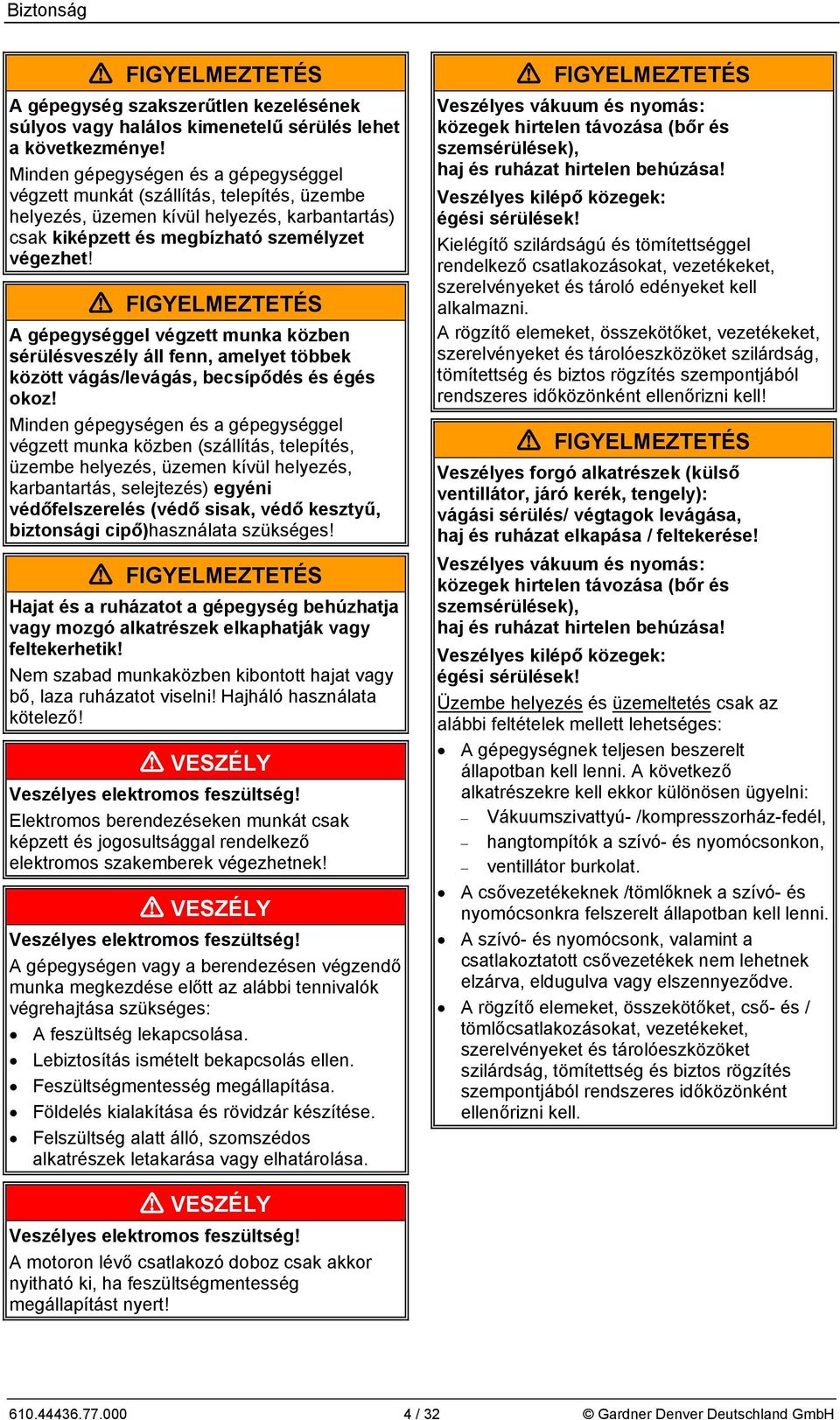

4 Biztonság A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Minden gépegységen és a gépegységgel végzett munkát (szállítás, telepítés, üzembe helyezés, üzemen kívül helyezés, karbantartás) csak kiképzett és megbízható személyzet végezhet! A gépegységgel végzett munka közben sérülésveszély áll fenn, amelyet többek között vágás/levágás, becsípődés és égés okoz! Minden gépegységen és a gépegységgel végzett munka közben (szállítás, telepítés, üzembe helyezés, üzemen kívül helyezés, karbantartás, selejtezés) egyéni védőfelszerelés (védő sisak, védő kesztyű, biztonsági cipő)használata szükséges! Hajat és a ruházatot a gépegység behúzhatja vagy mozgó alkatrészek elkaphatják vagy feltekerhetik! Nem szabad munkaközben kibontott hajat vagy bő, laza ruházatot viselni! Hajháló használata kötelező! VESZÉLY Veszélyes elektromos feszültség! Elektromos berendezéseken munkát csak képzett és jogosultsággal rendelkező elektromos szakemberek végezhetnek! VESZÉLY Veszélyes elektromos feszültség! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt az alábbi tennivalók végrehajtása szükséges: A feszültség lekapcsolása. Lebiztosítás ismételt bekapcsolás ellen. Feszültségmentesség megállapítása. Földelés kialakítása és rövidzár készítése. Felszültség alatt álló, szomszédos alkatrészek letakarása vagy elhatárolása. Veszélyes vákuum és nyomás: közegek hirtelen távozása (bőr és szemsérülések), haj és ruházat hirtelen behúzása! Veszélyes kilépő közegek: égési sérülések! Kielégítő szilárdságú és tömítettséggel rendelkező csatlakozásokat, vezetékeket, szerelvényeket és tároló edényeket kell alkalmazni. A rögzítő elemeket, összekötőket, vezetékeket, szerelvényeket és tárolóeszközöket szilárdság, tömítettség és biztos rögzítés szempontjából rendszeres időközönként ellenőrizni kell! Veszélyes forgó alkatrészek (külső ventillátor, járó kerék, tengely): vágási sérülés/ végtagok levágása, haj és ruházat elkapása / feltekerése! Veszélyes vákuum és nyomás: közegek hirtelen távozása (bőr és szemsérülések), haj és ruházat hirtelen behúzása! Veszélyes kilépő közegek: égési sérülések! Üzembe helyezés és üzemeltetés csak az alábbi feltételek mellett lehetséges: A gépegységnek teljesen beszerelt állapotban kell lenni. A következő alkatrészekre kell ekkor különösen ügyelni: Vákuumszivattyú- /kompresszorház-fedél, hangtompítók a szívó- és nyomócsonkon, ventillátor burkolat. A csővezetékeknek /tömlőknek a szívó- és nyomócsonkra felszerelt állapotban kell lenni. A szívó- és nyomócsonk, valamint a csatlakoztatott csővezetékek nem lehetnek elzárva, eldugulva vagy elszennyeződve. A rögzítő elemeket, összekötőket, cső- és / tömlőcsatlakozásokat, vezetékeket, szerelvényeket és tárolóeszközöket szilárdság, tömítettség és biztos rögzítés szempontjából rendszeres időközönként ellenőrizni kell. VESZÉLY Veszélyes elektromos feszültség! A motoron lévő csatlakozó doboz csak akkor nyitható ki, ha feszültségmentesség megállapítást nyert! / 32 Gardner Denver Deutschland GmbH

5 Biztonság Veszélyes forgó alkatrészek (külső ventillátor, járó kerék, tengely): vágási sérülés/ végtagok levágása, haj és ruházat elkapása / feltekerése! Veszélyes vákuum és nyomás: közegek hirtelen távozása (bőr és szemsérülések), haj és ruházat hirtelen behúzása! Veszélyes kilépő közegek: égési sérülések! A munka megkezdése előtt a gépegységen a következő tennivalók szükségesek: A gépegységet üzemen kívül kell helyezni és ismételt bekapcsolás ellen le kell biztosítani. A berendezés vezérlőegységére és a gépegység kezelőelemeire táblát kell elhelyezni: "VESZÉLY! A vákuumszivattyú /kompresszor karbantartása! Tilos bekapcsolni!" felirattal. Várja meg a gépegység teljes nyugalmi helyzetét. Ügyeljen a kifutási időre! Hagyja lehűlni a gépegységet! Zárja el a vezetékeket. Engedje le a nyomást. Biztosítsa, hogy a kinyitandó vezetékek / tárolóeszközök nyomás- és vákuummentesek legyenek. Biztosítsa, hogy közegek ne léphessenek ki. A gépegység forró felülete és forró közegek veszélyes égési és leforrázási sérüléseket okozhatnak! A gépegység felületén magas, akár 160 C feletti hőmérsékletek is létrejöhetnek. Takarja le a gépegységet megfelelő érintésvédelmet biztosító burkolattal (pl. perforált lemezburkolat vagy drótháló). Üzemelés közben tilos megérinteni! Üzemen kívül helyezés után a berendezésnek előbb le kell hűlni! Veszélyes forgó járókerék: vágási sérülés / végtagok levágása! Kinyitott szívó- és nyomócsonknál a forgó járókerék hozzáférhető! A nyitott csatlakozó nyílásokon keresztül tilos a gépegységbe nyúlni! A gépegység nyílásaiba tilos valamilyen eszközzel benyúlni! Veszélyes forgó járókerék: vágási sérülés / végtagok levágása! Kinyitott szívó és nyomócsonknál a forgó járókerék hozzáférhető! A gázok szabad be- és kilépésekor, vagyis felszerelt csővezeték nélküli közvetlen beszíváskor a környezetből vagy kiküldéskor a környezetbe a következők érvényesek: Helyezzen fel a gépegység szívó- és a nyomócsonkjára póthangtompítókat vagy elegendő hosszúságú pótcsöveket a járókerékhez való hozzáférés megakadályozására! Gardner Denver Deutschland GmbH 5 /

6 Biztonság 1.3 További veszélyek A veszélyeztetés helye: Forró felület kb. 160 C hőmérsékletig. Veszélyeztetés: Égési sérülések lehetségesek. Védőintézkedés: Takarja le a gépegységet megfelelő érintésvédelmet biztosító burkolattal (pl. perforált lemezburkolat vagy drótháló). A veszélyeztetés helye: Ventillátor burkolat. Veszélyeztetés: Hosszú, kibontott haj behúzása a külső ventillátorba a felszerelt ventillátor burkolat hűtőrácsán keresztül is lehetséges! Védőintézkedés: Hajháló viselése kötelező! A veszélyeztetés helye: Hiányzó vagy meghibásodott hangtompító a szívó- és nyomócsonkokon. Veszélyeztetés: A zajkibocsátás súlyos halláskárosodást okozhat. Védőintézkedés: Hiányzó vagy meghibásodott hangtompítót pótolni. A gépegység beszerelése után a berendezésbe zajmérést kell végezni. Az üzemeltető tennivalói az alábbiak: 85 db(a)-tól kezdődően: hallásvédő eszközt kell rendelkezésre bocsátani. 90 db(a)-tól kezdődően: a zajos területet figyelmeztető táblával kell ellátni. hallásvédő eszközt használni. A veszélyeztetés helye: A gépegység környezete. Veszélyeztetés: A zajkibocsátás súlyos halláskárosodást okozhat. Védőintézkedés: A gépegység berendezésbe történő beszerelése után üzemközben zajmérést kell végezni. Az üzemeltető tennivalói az alábbiak: 85 db(a)-tól kezdődően: hallásvédő eszközt kell rendelkezésre bocsátani. 90 db(a)-tól kezdődően: a zajos területet figyelmeztető táblával kell ellátni. hallásvédő eszközt használni. A gázok szabad be- és kilépésekor, vagyis felszerelt csővezeték nélküli közvetlen beszíváskor a környezetből vagy kiküldéskor a környezetbe, kiegészítő hangtompítókat kell felszerelni / 32 Gardner Denver Deutschland GmbH

7 Rendeltetésszerű használat 2 Rendeltetésszerű használat Ez az üzemeltetési útmutató a G-BH7 típussorozatú, 2BH7 2, 2BH7 3, 2BH7 4, 2BH7 5 és 2BH7 6 típusú gázgyűrűsvákuumszivattyúkra / -kompresszorokra érvényes, a G-BH7 szállítására, telepítésére, üzem behelyezésére, működtetésére, üzemen kívül helyezésére, tárolására, karbantartására és hulladékként történő elhelyezésére vonatkozó utasításokat tartalmaz. Az üzemeltetési útmutatót a G-BH7-en vagy azzal történő bármiféle munkavégzés megkezdése előtt a kezelő és karbantartó személyeknek el kell olvasni és meg kell érteni, szigorúan be kell tartani, Az üzemeltetési útmutatónak a G-BH7 használatának helyén kell rendelkezésre állni. A G-BH7 kezelő személyzetére vonatkozó útmutatás A kezelő személyzetnek a végrehajtandó munkákhoz megfelelő képzettséggel és jogosultsággal kell rendelkezni. Elektromos berendezéseken munkát csak elektromos szakembereknek szabad végezni. A G-BH7 sorozatú gépegységek vákuum vagy túlnyomás előállítására szolgálnak; alkalmazási területük az alábbi gázok elszívása szállítása és sűrítése: levegő, nem éghető, nem agresszív, nem mérgező és nem robbanóképes gázok és gázlevegő keverékek. Az előírttól eltérő gázok / gáz-levegő keverékek esetén, kérjük forduljon a szervizhez. az alábbi meghajtó motorokkal vannak felszerelve: Háromfázisú-meghajtó motor standard vagy robbanásvédett kivitelben Egy fázisú váltóáramú meghajtó motor A jelen üzemeltetési útmutató csak standard kivitelű gépegységekre érvényes. Robbanásvédett kivitelű gépegységhez lásd a speciális üzemeltetési útmutatót. A következő kivitelekben léteznek: egy járókerekes (egyfokozatú) két járókerekes (kétfokozatú) három járókerekes (háromfokozatú) A két járókerekes és három járókerekes gépegységekkel magas nyomáskülönbségek érhetők el. ipari létesítményekben történő használatnak megfelelően vannak kialakítva. főként magasabb nyomásviszonyokra készültek; folyamatos üzemelésnek megfelelően vannak méretezve. Fokozott bekapcsolási gyakoriságnál (egyenlő időközökben kb. óránként 5-ször) ill. megemelt gázbelépési és környezeti hőmérsékletnél előfordulhat a tekercs és csapágy hőmérsékleti határának túllépése. Ilyen jellegű alkalmazási feltételeknél kérjük, forduljon a szervizhez. A G-BH7 üzemeltetésekor a 3. fejezetben, "Műszaki adatok" alatt, 8. oldalon és további oldalakon felsorolt határértékeket feltétlenül be kell tartani. Előrelátható visszaélés Tilos: a G-BH7 használata nem ipari létesítményekben, amennyiben a gépegységet érintő szükséges intézkedéseket és óvintézkedéseket nem tették meg, mint pl. gyermekek által történő megérintéssel szembeni védelem; helységekben, amelyekben robbanóképes gázok keletkezhetnek, amennyiben a G-BH7 kifejezetten nem ilyen környezetben történő üzemeltetésre szolgál; robbanóképes, éghető, agresszív vagy mérgező közegek elszívása, szállítása és sűrítése, amennyiben a G-BH7 gépegységeket kifejezetten nem erre a célra alakították ki; a G-BH7 üzemeltetése a 3 fejezetben, "Műszaki adatok"alatt, 8. oldalon és további oldalakon felsorolt paraméterektől eltérő értékeknél. A G-BH7 gépegységeken biztonsági okokból tilosak bármilyen önkényes módosítások. karbantartási és javítási munkák végrehajtása az üzemeltető részéről csak olyan mértékben megengedett, mint amennyi az a jelen üzemeltetési útmutatóban szerepel. Ezen túlmenő karbantartási és javítási munkákat csak jogosultsággal rendelkező cégek végezhetnek (kérjük, forduljon a szervizhez). Gardner Denver Deutschland GmbH 7 /

8 Műszaki adatok 3 Műszaki adatok 3.1 Mechanikus adatok Tömeg / súly Egy járókerekes kivitel Típus Súly [kg] kb. 2BH BH BH BH BH BH BH BH Két járókerekes kivitel Típus Súly [kg] kb. 2BH BH BH BH BH BH BH BH BH Minimális távolságok Minimális távolság a ventillátor burkolatig (hűtőlevegő beszívásához) Típus [mm] kb. 2BH BH BH BH BH76 53 Minimális távolság a vákuumszivattyú- /kompresszorház-fedél homlokoldaláig Típus [mm] kb. 2BH7 30 Rezgések Az alábbi táblázat tartalmazza a rezgések által okozott maximális terhelések értékeit Typ Rezgésisebesség V eff [mm/s] 2BH BH75.. 3,0 2BH76.. 3,5 Három járókerekes kivitel Típus Súly [kg] kb. 2BH / 32 Gardner Denver Deutschland GmbH

9 Műszaki adatok Zajszint Mérésfelületi zajnyomásszint a EN ISO 3744 szerint, 1 m] távolságban a megengedett össznyomáskülönbség kb. 2/3-ánál található üzemi pontban az aggregáthoz csatlakoztatott vezetékekkel, vákuum- illetve nyomáskorlátozó szelep nélkül, tűrés ±3 db (A). Egy járókerekes kivitel Típus 1-m-mérő felület zajnyomás szint L [db (A)] 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH Két járókerekes kivitel Típus 71 1-m-mérő felület zajnyomás szint L [db (A)] 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH BH Három járókerekes kivitel Típus 72 1-m-mérő felület zajnyomás szint L [db (A)] 50 Hz 60 Hz 2BH Hőmérsékletemelkedés Az alább felsorolt adatok megfelelnek a vákuumszivattyú-/ kompresszorház és a kilépő levegő környezeti hőmérséklettel szembeni felmelegedésének a megengedett teljes nyomáskülönbség melletti üzemelésnél és 1013 mbar légnyomásnál. Alacsonyabb légnyomásnál ezek az értékek emelkednek. Egy járókerekes kivitel Típus Hőmérsékletemelkedés T [K] kb. 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH Két járókerekes kivitel Típus Hőmérsékletemelkedés T [K] kb. 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH BH Három járókerekes kivitel Típus Hőmérsékletemelkedés T [K] kb. 50 Hz 60 Hz 2BH Gardner Denver Deutschland GmbH 9 /

10 Műszaki adatok Csavarkötések meghúzási nyomatékai Az alábbi értékek érvényesek, amennyiben más adatok nem léteznek. Nem elektromos csatlakozásoknál a ISO szerinti 8.8 és 8 vagy magasabb szilárdsági osztályok tekinthetők irányértékeknek. Csavarmenet Nem elektromos csatlakozások meghúzási nyomatékai [Nm] M4 2,7-3,3 M5 3,6-4,4 M6 7,2-8,8 M8 21,6-26,4 M10 37,8-46,2 M12 63,0-77,0 Csavarmenet Műanyagból készült csavaros rögzítések meghúzási nyomatékai [Nm] M12x1,5 2-3,5 M16x1,5 3-4 M25x1,5 4-5 M32x1,5 M40x1,5 5-7 Elektromos csatlakozások alábbi adatai érvényesek az összes csatlakozólapos csatlakozásra a kapocslécek kivételével. Elektromos csatlakozások meghúzási nyomatékai Csavarmenet [Nm] M4 0,8-1,2 M5 1,8-2,5 Speciálisan kábel és vezetékek fémből és műanyagból készült csavaros rögzítésére az alábbi értékek érvényesek: Csavarmenet Fémből készült csavaros rögzítések meghúzási nyomatékai [Nm] M12x1,5 4-6 M16x1,5 5-7,5 M25x1,5 6-9 M32x1,5 M40x1, / 32 Gardner Denver Deutschland GmbH

11 Műszaki adatok 3.2 Elektromos adatok Lásd a teljesítménytáblát. 3.3 Üzemeltetési feltételek Hőmérsékletek Szállítandó gázok hőmérséklete: Környezeti hőmérséklet (standardkivitel) 1 : max. megengedett hőmérséklet: +40 C Névleges érték: +15 C Magasabb hőmérsékletű közegek szállítására alkalmas gépegységek igény szerint. max. megengedett hőmérséklet: +40 C min. megengedett hőmérséklet: -15 C Névleges érték: +25 C A 25 C és 40 C közötti környezeti hőmérsékletek kihatással vannak a teljes nyomáskülönbségre (lásd ehhez a "megengedett teljes nyomáskülönbség" fejezetet). Magasabb hőmérsékleteknél a tekercs megsérülhet, valamint a zsírkenés intervallumai rövidebbek lesznek. Nyomások min. szívónyomás: max. kilépő nyomás kompresszoros üzemeltetésnél: max. megengedett nyomás a gépegységben: megengedett teljes nyomáskülönbsé g: Lásd a teljesítménytáblát. Lásd a teljesítménytáblát. 2,5 bar absz. Ennél a nyomásnál a gépegység működése jelentős mértékben romolhat. Adott esetben megfelelő védőberendezést (pl. nyomáskorlátozó szelep) kell felszerelni. A teljesítménytáblán megadott teljes nyomáskülönbség csak az alábbi feltételeknél érvényes: Környezeti hőmérséklet: max. 25 C Szívási hőmérséklet (a szállítandó gázok hőmérsékletet a szívócsonkon): 15 C Nyomás: vákuum-üzemmódnál: 1013 mbar a nyomócsonkon; kompresszor-üzemmódnál: 1013 mbar a szívócsonkon. 40 C környezeti hőmérsékletnél a teljesítménytáblán megadott teljes nyomáskülönbséget 10%- al le kell csökkenteni. Ha a környezeti hőmérséklet értéke 25 C és 40 C közé esik, akkor a teljesítménytáblán megadott teljes nyomáskülönbséget a hőmérséklethez képest lineárisan 0 és 10% közé eső értékre kell csökkenteni. Telepítési magasság Max m a tengerszint felett Ha a gépegységet az 1000 m tengerszint feletti magasság felett kell telepíteni, kérjük forduljon a szervizhez. 1 Fekvenciaátalakítóval felszerelt kivitelnél lásd a különálló üzemeltetési útmutatót Gardner Denver Deutschland GmbH 11 /

12 Szállítás 4 Szállítás Elbillenés vagy lezuhanás zúzódásos sérülésekhez, csonttörésekhez vagy hasonló sérülésekhez vezethet! Éles peremek vágásos sérüléseket okozhatnak! Szállításkor egyéni védőöltözet (védősisak, védőkesztyűk, biztonsági cipők) használata kötelező! Elbillenő vagy lezuhanó terhek sérülést okozhatnak! Szállítás előtt gondoskodni kell az összes részegység biztonságos felszereléséről ill. az összes kilazított részegység rögzítéséről vagy eltávolításáról! Kézi szállítás: Nehéz terhek emelése veszélyes! Terhek kézzel történő felemelése az alábbi súlyhatárokig megengedett: max. 30 kg férfiak számára max. 10 kg nők számára max. 5 kg terhes nők számára A gépegység súlya lásd a 3.1. fejezetben, a "Mechanikus adatok" alatt, a " Tömeg / súly " szakaszban, a 8. oldalon. Ezeken a határokon felül megfelelő emelő- ill. szállítóeszközöket kell alkalmazni! Típustól függően a szállítás eltérő módon történhet: 2BH72., 2BH73., 2BH74 típusok. [egy járókerekes] és 2BH75. [egy járókerekes]: kézi szállítás 2BH74 típusok. [két járó kerekes], 2BH75. [két járókerekes] és 2BH76.: szállítás daruval, füles csavarra felfüggesztve (1 rögzítési pont) Egy daruval történő szállításkor a gépegység az alábbi módon függeszthető fel a darura: közvetlenül a füles csavarra vagy esetleg emelő hevederekre. Füles csavar: Füles csavarral az összes típus fel van szerelve. A füles csavar a vákuumszivattyú- / kompresszorházra van felszerelve. A füles csavar esetleges leszerelésekor és ismételt felszerelésekor arra kell ügyelni, hogy a fül síkja pontosan a gépegység tengelyirányába nézzen. Szükség esetén alátéteket kell elhelyezni a füles csavar alá. A füles csavart jól meg kell húzni. A füles csavarnak a fülre merőleges irányú megterhelése tilos. Erős lökésekkel járó igénybevételeket el kell kerülni. Szállítás emelőeszközökkel: Elbillenő vagy lezuhanó terhek sérülést okozhatnak! Emelőeszközökkel végzett szállításkor az alábbi alapszabályokat kell betartani: Az emelő és teherfelvevő eszköz teherbírásának legalább a gépegység súlyának kell megfelelni. A gépegység súlyát lásd a 3.1. fejezetben, a "Mechanikus adatok" alatt, a "Tömeg / súly" szakaszban, a 8. oldalon. A gépegységet úgy kell rögzíteni, hogy ne tudjon elbilleni vagy lezuhanni. Tilos felemelt teher alatt tartózkodni! / 32 Gardner Denver Deutschland GmbH

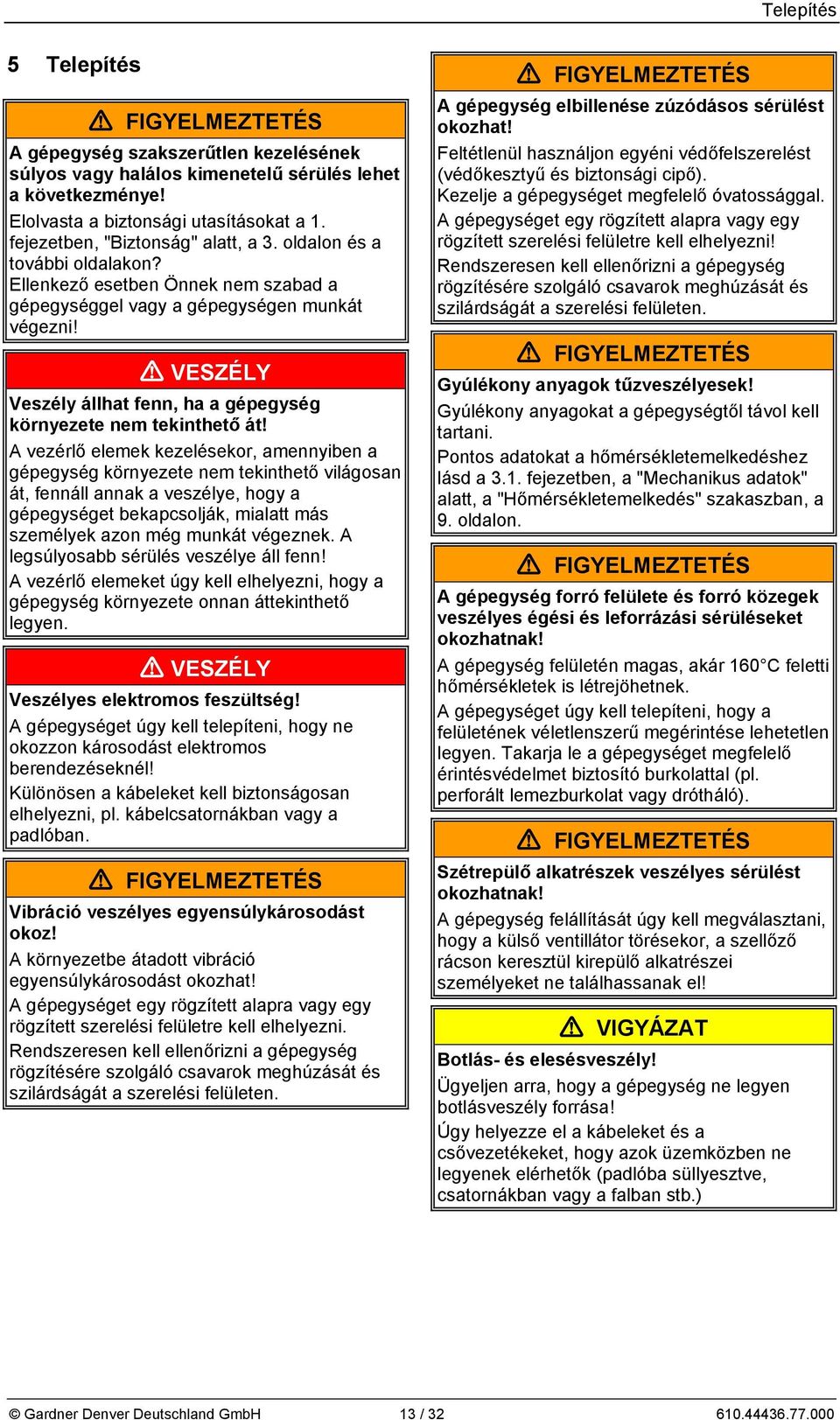

13 Telepítés 5 Telepítés A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Elolvasta a biztonsági utasításokat a 1. fejezetben, "Biztonság" alatt, a 3. oldalon és a további oldalakon? Ellenkező esetben Önnek nem szabad a gépegységgel vagy a gépegységen munkát végezni! VESZÉLY Veszély állhat fenn, ha a gépegység környezete nem tekinthető át! A vezérlő elemek kezelésekor, amennyiben a gépegység környezete nem tekinthető világosan át, fennáll annak a veszélye, hogy a gépegységet bekapcsolják, mialatt más személyek azon még munkát végeznek. A legsúlyosabb sérülés veszélye áll fenn! A vezérlő elemeket úgy kell elhelyezni, hogy a gépegység környezete onnan áttekinthető legyen. VESZÉLY Veszélyes elektromos feszültség! A gépegységet úgy kell telepíteni, hogy ne okozzon károsodást elektromos berendezéseknél! Különösen a kábeleket kell biztonságosan elhelyezni, pl. kábelcsatornákban vagy a padlóban. Vibráció veszélyes egyensúlykárosodást okoz! A környezetbe átadott vibráció egyensúlykárosodást okozhat! A gépegységet egy rögzített alapra vagy egy rögzített szerelési felületre kell elhelyezni. Rendszeresen kell ellenőrizni a gépegység rögzítésére szolgáló csavarok meghúzását és szilárdságát a szerelési felületen. A gépegység elbillenése zúzódásos sérülést okozhat! Feltétlenül használjon egyéni védőfelszerelést (védőkesztyű és biztonsági cipő). Kezelje a gépegységet megfelelő óvatossággal. A gépegységet egy rögzített alapra vagy egy rögzített szerelési felületre kell elhelyezni! Rendszeresen kell ellenőrizni a gépegység rögzítésére szolgáló csavarok meghúzását és szilárdságát a szerelési felületen. Gyúlékony anyagok tűzveszélyesek! Gyúlékony anyagokat a gépegységtől távol kell tartani. Pontos adatokat a hőmérsékletemelkedéshez lásd a 3.1. fejezetben, a "Mechanikus adatok" alatt, a "Hőmérsékletemelkedés" szakaszban, a 9. oldalon. A gépegység forró felülete és forró közegek veszélyes égési és leforrázási sérüléseket okozhatnak! A gépegység felületén magas, akár 160 C feletti hőmérsékletek is létrejöhetnek. A gépegységet úgy kell telepíteni, hogy a felületének véletlenszerű megérintése lehetetlen legyen. Takarja le a gépegységet megfelelő érintésvédelmet biztosító burkolattal (pl. perforált lemezburkolat vagy drótháló). Szétrepülő alkatrészek veszélyes sérülést okozhatnak! A gépegység felállítását úgy kell megválasztani, hogy a külső ventillátor törésekor, a szellőző rácson keresztül kirepülő alkatrészei személyeket ne találhassanak el! VIGYÁZAT Botlás- és elesésveszély! Ügyeljen arra, hogy a gépegység ne legyen botlásveszély forrása! Úgy helyezze el a kábeleket és a csővezetékeket, hogy azok üzemközben ne legyenek elérhetők (padlóba süllyesztve, csatornákban vagy a falban stb.) Gardner Denver Deutschland GmbH 13 /

14 Telepítés VIGYÁZAT A gépegység felforrósodott felülete veszélyes! A gépegység felületén magas hőmérsékletek léphetnek fel. Hőre érzékeny alkatrészek, mint a vezetékek vagy az elektronikus alkatrészek nem érintkezhetnek a gépegység felületével. A szállított gépegység azonnal üzembe helyezhető állapotban érkezik a felhasználóhoz. FIGYELEM A rezgések által fellépő maximális megterheléseket nem szabad túllépni! Lásd a 3.1. fejezetben, a "Mechanikus adatok" alatt, a "Rezgések" szakaszban, a 8. oldalon. A gépegységeket meghajtó motorok kialakítása a következő: védettségi mód IP55 (lásd a teljesítménytáblát), csepegés álló szigeteléssel. Ha az üzembe helyezés a szállítást követően egy bizonyos időtartamot túllép, a csapágyakban a kenést meg kell újítani. Lásd ehhez a 8.2. fejezetet, "Tárolási feltételek"alatt, a "A csapágyak kenése hosszabb tárolás után"szakaszban, a 23. oldalon. A gépegység telepítéshez végezze el a a következők munkákat: Felállítás és rögzítés, adott esetben a külön mellékelt hangtompító felszerelése, adott esetben a menetes karima vagy tömlőkarima felszerelése (tartozékként szállítható) a szívó ill. nyomó vezetékekhez a hangtompítóra, elektromos csatlakoztatás, a szívó és nyomócsonkok összekötése a berendezéssel. 5.1 Felállítás Ha gépegység telepítése az alábbi adatoktól és utasításoktól eltér, kérjük, feltétlenül forduljon a szervizhez! Környezeti feltételek: A gépegység az alábbi környezetbe történő felállításra alkalmas: poros vagy nedves környezet, épületekben, szabadban. A szakszerű felállításhoz a szabadban a gépegységet meg kell védeni az intenzív napsugárzás ellen pl. egy védő tető felszerelésével. Egyébként nincsen szükség speciális védőberendezésekre az időjárási viszonyok ellen. Felállítási feltételek: A gépegységet a következőképpen kell telepíteni: sík felületre, a tengerszint felett max m magasságig. Ha a gépegységet az 1000 m tengerszint feletti magasság felett kell telepíteni, kérjük, forduljon a szervizhez. Minimális távolság: A gépegység kielégítő hűtésének biztosítására a ventillátor burkolathoz, valamint a vákuumszivattyú / kompresszorház fedél homlokoldalához képesti minimális távolságot feltétlenül be kell tartani. Lásd a 3.1. fejezetben, a "Mechanikus adatok" alatt, a "Minimális távolságok" szakaszban, a 8. oldalon. A vákuumszivattyú / kompresszor fedél homlokoldalához képesti megadott minimális távolság betartása különösen fontos a felállításnál a vákuumszivattyú / kompresszor fedélre vagy a fal közelében. VIGYÁZAT A gépegység kielégítő hűtéséhez a következőket kell betartani: Hagyja szabadon a szellőztető rácsokat és nyílásokat. A gépegység más gépegységekből távozó levegőt közvetlenül ismét nem szívhatja be! Zajkibocsátás: A zajkibocsátás csökkentéséhez az alábbiakat kell figyelembe venni: Ne telepítse a gépegységet hangvezető vagy zajt visszaverő elemek mellé (pl. vékony falak vagy lemezoldalak). Ha szükséges, a gépegységet zajcsillapítókkal (pl. gumipufferek a gépegység talpa alá) kell ellátni. A gépegységet egy stabil alapra vagy egy merev szerelési felületre kell elhelyezni / 32 Gardner Denver Deutschland GmbH

15 Telepítés Ezáltal biztosítható a gépegység nyugodt és rezgésszegény járása. Zajcsökkentő alkatrészek a gépegységen: Hangtompító (standard tartozék, a gépegységgel együttszállítva): A gépegységeket szállításkor szériatartozékként felszerelt hangtompítókkal látják el. A hangtompítókkal a zajkibocsátás jelentősen csökken. Lásd ehhez 2. ábra-től 4. ábra-ig, a 18. oldalon és a következő oldalakon. Kiegészítő hangtompító (opcionálisan szállítható): a kiegészítő hangtompítók a zajok további csökkentését teszik lehetővé. Ezeket kizárólag a gázok szabad be- és kilépésekor szabad felszerelni, vagyis csővezeték nélkül közvetlen beszíváskor a környezetből vagy kiküldéskor a környezetbe. Hangtompító burkolatok (opcionálisan szállíthatók): a hangtompító burkolatok akkor szükségesek, ha a gépegységek helyiségekben és szabadban telepítik. Ezek csökkentik az összegzett zajszintet és a tonális komponenseket, amelyek különösen zavarónak érzékelhetők. A gépegység felállítási változatai/tengelyhelyzet A gépegység telepítésekor alapvetően az alábbi változatok lehetségesek eltérő tengelyhelyzettel (vízszintes vagy függőleges): Vízszintes telepítés Függőleges telepítés a vákuumszivattyú / kompresszor fedélre ("fedélre-telepítés") Függőleges rögzítés a falon. Alapvetően minden típusnál tetszőlegesen az összes változat lehetséges. Azonban különbséget kell tenni a tengelyhelyzetnél a kondenzvíz nyílással ellátott változat és a kondenzvíz leeresztő nyílás nélküli változat között. A kondenzvíz leeresztő nyílás nélküli változatnál a gépegységek tetszőleges tengelyhelyzetben telepíthetők és rögzíthetők. A kondenzvíz leeresztő nyílással kialakított gépeket csak vízszintesen, a talppal lefelé fordítva szabad telepíteni és rögzíteni. A gépegység lábán rögzítő furatok találhatók. Válassza ki a megfelelő típusú csavart. Csavarozza le a gépegység lábát az alapra. Feltétlenül helyezzen csavart minden furatba! Függőleges telepítés a vákuumszivattyú / kompresszor fedélre ("fedélre-telepítés") A gépegység függőleges telepítésekor, amikor a vákuumszivattyú- / kompresszor-fedél lefelé van fordítva, gumi lábakat kell alkalmazni. A tennivalók a következők: A gumilábak tartozékként szállíthatók. A gumilábak 3 darabos készletben kaphatók. A felső részükön menetes csap és az alsó részükön menetes furat található. A gumilábak rögzítése a gépegységen: Csavarozza gumilábak menetes csapját a vákuumszivattyú / kompresszor fedélen található furatokba és húzza meg. A gépegység rögzítése a gumilábakkal együtt a telepítési helyen lévő felületre: Válassza ki a megfelelő rögzítő elemeket a menetes furathoz. Rögzítse a gumilábakat a csavarokkal az alaphoz. Függőleges rögzítés a falon. A gépegység függőeleges rögzítésekor a falra a rögzítés a lábakon lévő furatokkal történik. A tennivalók a következők: Állítsa a gépegységet a lehető legközelebbre a falhoz egy stabil és elegendő teherbírású tartólapra. A gépegység lábainak a fal felé kell nézni. A gépegység lábán rögzítő furatok találhatók. Válassza ki a megfelelő típusú csavart. Csavarozza le a gépegység lábát a falra. Feltétlenül helyezzen csavart minden furatba! Távolítsa el a tartó lapot. Füles csavar: A füles csavart a gépegység telepítése után vagy jól meg kell húzni vagy el kell távolítani. Vízszintes telepítés Rögzítse megfelelő rögzítő elemekkel a gépegység lábát az alapra. A tennivalók a következők: Gardner Denver Deutschland GmbH 15 /

16 Telepítés 5.2 Csatlakozás az elektromos hálózatra (motor) VESZÉLY Veszélyes elektromos feszültség! Szakszerűtlen magatartás súlyos személyi és anyagi károkat okozhat! VESZÉLY Veszélyes elektromos feszültség! A gépegység elektromos csatlakoztatását csak képzett és a feladatra jogosult elektromos szakemberek végezhetik el! VESZÉLY Veszélyes elektromos feszültség! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt az alábbi tennivalók végrehajtása szükséges: A feszültség lekapcsolása. Lebiztosítás ismételt bekapcsolás ellen. Feszültségmentesség megállapítása. Földelés kialakítása és rövidzár készítése. Felszültség alatt álló, szomszédos alkatrészek letakarása vagy elhatárolása. VIGYÁZAT A motor helytelen csatlakoztatása a gépegység károsodásához vezethet! Előírások: Az elektromos csatlakozást a következőképpen kell végrehajtani: a megfelelő VDE ill. nemzeti előírások szerint, a mindenkori érvényes nemzeti, helyi és berendezésspecifikus rendelkezések és követelmények szerint, a szolgáltató vállalat telepítési helyen érvényes előírásai szerint. Elektromos energiaellátás: Vegye figyelembe a teljesítménytábla adatait. Az üzemeltetéshez szükséges feltételeknek a gépegység telepítési helyén feltétlenül meg kell egyezni a teljesítménytábla adataival. Teljesítménycsökkenést nem eredményező eltérések: ±5% feszültségeltérés ±2% frekvenciaeltérés Csatlakoztatás a motor csatlakozó dobozán: Nyissa ki a szükséges kábel bevezető nyílásokat a csatlakozó dobozon. Itt az alábbiak között kell különbséget tenni: A kábel bevezető nyílás a dobozon elő van készítve és csak egy záródugóval van ellátva. Csavarozza ki a záródugót. VAGY A kábel bevezető nyílást öntésből eredően egy vékony fal zárja le (csak gépegységeknél 100 -tól 160-ig terjedő motortengely magassággal standardkivitelben). Törje ki ezt a vékony falat egy megfelelő eszközzel. Használjon ehhez pl. megfelelő átmérőjű fémtüskét vagy vésőt és kalapácsot. VIGYÁZAT A vékony fal kiütésekor a csatlakozó dobozban a kábel bevezető nyílásnál megsérülhet a csatlakozó doboz vagy annak részei (kapocsléc, kábelcsatlakozások stb.). Végezze ezt a feladatot óvatosan és pontosan! Kerülje a sorjaképződést! Szerelje fel a kábelrögzítéseket a csatlakozó dobozra. A tennivalók a következők: Olyan kábelrögzítést válaszon ki, amely a vezeték keresztmetszetnek megfelel. Helyezze be ezt a kábelrögzítést a csatlakozó doboz nyílásába. Adott esetben alkalmazzon szűkítő idomot. A kábelrögzítést úgy szerelje fel, hogy a csatlakozó dobozba nedvesség és szennyeződés ne juthasson be. A csatlakozást, valamint az elosztó kengyel elrendezését végezze a csatlakozó dobozban található kapcsolási rajz szerint. Csatlakoztassa a védővezetőt a következő jellel ellátott kapocsra:. Az elektromos csatlakozást a következőképpen kell végrehajtani: Az elektromos kapcsolatnak tartósan biztonságosnak kell lenni. Elálló huzalvégek nem lehetnek. Légtávolságok csupasz, feszültség alatt álló alkatrészeknél egymás között és a föld felé: l 5,5 mm (U N 690V névleges feszültségnél). A csatlakozólapos csatlakozásra (a kapocslécek kivételével) vonatkozó meghúzási nyomatékokat a lásd a 3.1. fejezetben, a "Mechanikus adatok" alatt, a / 32 Gardner Denver Deutschland GmbH

17 Telepítés "Csavarkötések meghúzási nyomatékai" szakaszban, a 10. oldalon. Az összekötő kengyelekkel (pl. DIN szerint) kialakított csatlakozó kapcsoknál a kábeleket úgy kell behelyezni, hogy mindkét merevítő oldalon azonos kapocsmagasságok jöjjenek létre. Egyes vezetékeket ezért U-alakra meghajlítva vagy egy kábelsaruval (DIN 46234) kell csatlakoztatni. Ez szintén érvényes: a védővezetőre, a külső földelő vezetőre. Mindkét vezető felismerhető a színéről (zöldsárga). VESZÉLY Veszélyes elektromos feszültség! A csatlakozó doboznak mentesnek kell lenni idegen tárgyaktól, szennyeződéstől, nedvességtől. A csatlakozó doboz fedelét és a kábelbevezetés nyílásait por- és vízmentesen kell lezárni. A tömörséget rendszeresen kell ellenőrizni. VESZÉLY Veszélyes elektromos feszültség! Légtávolságok csupasz, feszültség alatt álló alkatrészeknél egymás között és a föld felé: legalább 5,5 mm (U N 690V névleges feszültségnél) Elálló huzalvégek nem lehetnek! A motor zavarállósága: Azoknál a motoroknál, amelyekbe érzékelő vannak beépítve, az üzemeltetőnek gondoskodni kell a kielégítő zavarállóságról. Ehhez alkalmas érzékelő jelvezetéket (pl. árnyékolással, a motortápvezetékhez hasonló bekötéssel) és kiértékelő készüléket kell kiválasztani. Üzemeltetés frekvencia-átalakítóval: Külső frekvencia-átalakítóval történő üzemeltetéskor a következőkre kell ügyelni: Nagyfrekvenciás áram és feszültség felharmonikusok a motor tápkábeleiben elektromágneses zavarjeleket gerjeszthetnek. Ez függ a frekvencia-átalakító kivitelezésétől (típus, gyártó, zavarmentesítési eljárások). A frekvencia-átalakító gyártójának elektromos kompatibilitásra vonatkozó utasításait feltétlenül be kell tartani! Adott esetben árnyékolt tápkábelek alkalmazása szükséges. Az optimális árnyékolás megvalósítására az árnyékolást a motor fémcsatlakozó dobozával fémcsavaros rögzítéssel nagy felületen össze kell kötni. Motoroknál beépített érzékelővel (pl. termisztorral) a frekvencia-átalakító típusától függően az érzékelő kábelén zavaró feszültségek léphetnek fel. Fordulatszám határok: lásd a teljesítménytáblán található adatokat. UL-approbálással rendelkező gépegységek az USA-ban megfelelő vizsgálati szerv által végrehajtott vizsgálat nélkül frekvenciaátalakítókkal nem üzemeltethetők! A motor túlterhelődése elleni védelemre: motorvédő kapcsolókat kell alkalmazni. Ezt a megadott névleges áramra kell beállítani (lásd a teljesítménytáblát). VESZÉLY Veszélyes elektromos feszültség! Meghibásodott gépegység megérintésekor áramütés lehetséges! Motorvédő kapcsolót kell beszerelni. Az elektromos egységeket egy szakemberrel rendszeres időközönként ellenőriztetni kell. Gardner Denver Deutschland GmbH 17 /

18 Telepítés 5.3 Csővezetékek / tömlők csatlakoztatása (vákuumszivattyú / kompresszor) Hangtompító: A gépegységeket standardkivitelben a szívó- és nyomócsonkokra felszerelt hangtompítókkal (az alábbi ábrákon nyilak jelzik) szállítják. Egy járókerekes gépegységeknél a hangtompítók a szállításnál már fel vannak szerelve. Veszélyes forgó járókerék: vágási sérülés / végtagok levágása! Kinyitott szívó- és nyomócsonknál a forgó járókerék hozzáférhető! A gázok szabad be- és kilépésekor, vagyis felszerelt csővezeték nélküli közvetlen beszíváskor a környezetből vagy kiküldéskor a környezetbe a következők érvényesek: Helyezzen fel a gépegység szívó- és a nyomócsonkjára póthangtompítókat vagy elegendő hosszúságú pótcsöveket a járókerékhez való hozzáférés megakadályozására! 2. ábra: 2BH BH761 (egy járókerekes gépegységek) Két járókerekes és három járókerekes gépegységeknél a szívási oldalon a hangtompító csomagolástechnikai okokból külön van és a felszerelése az üzemeltető feladata. Csatlakozások: Idegen tárgyak bejutásának megakadályozására a szállításkor a nyílásokban záró dugók találhatók. Ezeket a záródugókat csak közvetlenül a csővezetékek / tömlők csatlakoztatása előtt szabad eltávolítani. A cső- és tömlőcsatlakozások elhelyezkedésére a következők érvényesek: A szállítandó gázokat / gőzöket a gépegység a szívócsonkon keresztül (lásd a fejezetet, a 19. oldalon) szívja be és a nyomócsonkon keresztül (lásd a fejezetet a 19. oldalon) nyomja ki. 3. ábra: 2BH BH762 (két járókerekes gépegységek két fokozatú kivitelben) A tengely forgásirányát egy nyíl jelzi a vákuumszivattyú / kompresszor-fedél homlokoldalán, valamint a ventillátorburkolaton ( 1. ábra, 2. oldalon, poz. 7). A gázok szállítási irányát nyilak jelzik a két csonkon ( 1. ábra, 2. oldalon, poz. 6). 4. ábra: 2BH BH762 (három járókerekes gépegységek három fokozatú kivitelben) Szívó és nyomóvezeték felcserélése veszélyes! Felcserélt szívó- és nyomóvezetékek anyagi károkat okozhatnak a gépegységen és a berendezésen és súlyos személyi következményekhez vezethetnek! Gondoskodjon arról, hogy a szívó- és nyomóvezetékeket a csatlakozáskor ne lehessen felcserélni. Ügyeljen arra, hogy a szállítási irány a szívó- és nyomócsonkokon egyértelműen legyen jelölve / 32 Gardner Denver Deutschland GmbH

19 Telepítés Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! A csatlakoztatott vezetékekben és tartályokban működés közben vákuum uralkodik vagy nyomás alatt állnak! Alkalmazzon kielégítő szilárdságú és tömítettségű csatlakozásokat, vezetékeket, szerelvényeket és tároló edényeket kell a fellépő nyomáshoz. Gondoskodjon arról, hogy a rögzítő elemek és összekötések megfelelően legyenek felszerelve és meghúzva! VIGYÁZAT Ha a szállítandó gázok a nyomási oldalon egy zárt csőrendszerbe irányúlnak, úgy gondoskodni kell arról, hogy a csőrendszer a maximális kilépő nyomásra legyen méretezve. Lásd ehhez a 3.3. fejezetet: "Üzemeltetési feltételek", "Nyomások" szakaszt, a 11. oldalon). Adott esetben szereljen be nyomáskorlátozó szelepet. FIGYELEM Ügyelni kell arra, hogy a csövek / tömlők a felszereléskor mechanikus feszültségtől mentesek legyenek. Csöveket / tömlőket alá kell támasztani Szívócsonk A beáramlási irány a szívócsonkon a hozzátartozó hangtompítóval ( 1. ábra, 2. oldal, poz. 3) a vákuumszivattyúba / kompresszorba egy nyíllal van jelölve. Ide csatlakoztassa a szívóvezetéket. Ezen keresztül szívja be a gépegység a szállítandó gázokat.. Tennivalók: lásd a fejezetet. A gépegységbe került szilárd testek és szennyeződések veszélyesek! Idegen anyagok bejutásakor a gépegységbe a járókerék lapátjai eltörhetnek és a letört darabok kirepülhetnek. Szereljen be szűrőt a szívóvezetékbe. Cserélje ki rendszeresen a szűrőt! Nyomócsonk A kiáramlási irány a nyomócsonkon a hozzátartozó hangtompítóval ( 1. ábra, 2. oldal, poz. 4) a vákuumszivattyúból / kompresszorból egy nyíllal van jelölve. Ide csatlakoztassa a nyomóvezetéket. Ezen keresztül nyomja ki a gépegység a szállítandó gázokat. Tennivalók: lásd a fejezetet Tennivalók a csővezetékek / tömlők csatlakoztatásakor Szerelje fel a csővezetékeket / tömlőket a gépegységre az alábbiakban leírt módon. Csővezetékek / tömlők csatlakoztatása a szívóés nyomócsonkokra a vezeték fajtájától függően (cső vagy tömlő) eltérő lehet: Hangtompító (belső menettel): a cső közvetlenül a hangtompítóba van becsavarozva. Tömlőcsatlakozás: Csavarozza fel a tömlő karimát (tartozékként kapható) a hangtompítóra. Tolja a tömlőkarimára a tömlőt és a rögzítse tömlőbilinccsel. Lásd a 3.1. fejezetben, a "Mechanikus adatok" alatt, a "Csavarkötések meghúzási nyomatékai" szakaszban, a 10. oldalon. Gardner Denver Deutschland GmbH 19 /

20 Üzembe helyezés 6 Üzembe helyezés A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Elolvasta a biztonsági utasításokat a 1. fejezetben, "Biztonság" alatt, a 3. oldalon és a további oldalakon? Ellenkező esetben Önnek nem szabad a gépegységgel vagy a gépegységen munkát végezni! Veszélyes forgó alkatrészek (külső ventillátor, járó kerék, tengely): vágási sérülés/ végtagok levágása, haj és ruházat elkapása / feltekerése! Veszélyes vákuum és túlnyomás: közegek hirtelen távozása (bőr és szemsérülések), haj és ruházat hirtelen behúzása! Veszélyes kilépő közegek: égési sérülések! Üzembe helyezés és üzemeltetés csak az alábbi feltételek mellett lehetséges: A gépegységnek teljesen beszerelt állapotban kell lenni. A következő alkatrészekre kell ekkor különösen ügyelni: Vákuumszivattyú- /kompresszorház-fedél, hangtompítók a szívó- és nyomócsonkon, ventillátor burkolat. A csővezetékeknek /tömlőknek a szívó- és nyomócsonkra felszerelt állapotban kell lenni. A szívó- és nyomócsonk, valamint a csatlakoztatott csővezetékek nem lehetnek elzárva, eldugulva vagy elszennyeződve. A rögzítő elemeket, összekötőket, cső- és / tömlőcsatlakozásokat, vezetékeket, szerelvényeket és tárolóeszközöket szilárdság, tömítettség és biztos rögzítés szempontjából rendszeres időközönként ellenőrizni kell. 6.1 Előkészítés Lezárt csonkok veszélyesek! Lezárt / elszennyeződött szívó- és nyomócsonknál a gépegységben vákuum vagy túlnyomás keletkezik. A motor tekercse ezáltal túlhevülhet és megsérülhet. Üzembe helyezés előtt ellenőrizze, hogy a szívó- és nyomócsonk nincs-e elzárva, eldugulva vagy elszennyeződve. VIGYÁZAT Hosszabb üzemeltetési szünetet követő ismételt üzembe helyezéskor: meg kell mérni a motor szigetelési ellenállását. A névleges feszültség voltonkénti 1 kω értéknél a motor tekercsét meg kell szárítani. Tennivalók indításkor: Ha a nyomóvezetékbe egy elzáró szerelvény van beszerelve: gondoskodjon arról, hogy a gépegység üzemelésekor az elzáró szerelvény NE legyen elzárva. Vegye figyelembe a gépegység elindítása előtt a teljesítménytáblán megadott értékeket. A motor névleges áramához megadott adatok 40 C gázbelépési és környezeti hőmérsékletre érvényesek. A motor védő kapcsolót a motor névleges áramára állítsa be. Forgásirány ellenőrzése: A tengely forgásirányát egy nyíl jelzi a vákuumszivattyú / kompresszor-fedél homlokoldalán valamint a ventillátorburkolaton ( 1. ábra, 2. oldalon, poz. 7). A gázok szállítási irányát nyilak jelzik a szívóés nyomócsonkon ( 1. ábra, 2. oldalon, poz. 6). Ellenőrizze, hogy a csővezetékek / tömlők a szívó- és nyomócsonkra helyesen vannak-e csatlakoztatva. Kapcsolja be rövid időre gépegységet majd ismét kapcsolja ki. Hasonlítsa össze a külső ventillátor tényleges forgásirányát a tengely előírt forgásirányával a megadott nyíl jelzéseknek megfelelően. Adott esetben a motor forgásirányát meg kell cserélni / 32 Gardner Denver Deutschland GmbH

21 Üzembe helyezés Forgó alkatrészek veszélyesek! Veszélyes vákuum és túlnyomás! Veszélyes kilépő közegek! Próbajáratás is csak teljesen összeszerelt állapotban végezhető. VESZÉLY Veszélyes elektromos feszültség! A gépegység elektromos csatlakoztatását csak képzett és a feladatra jogosult elektromos szakemberek végezhetik el! VESZÉLY Veszélyes elektromos feszültség! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt az alábbi tennivalók végrehajtása szükséges: A feszültség lekapcsolása. Lebiztosítás ismételt bekapcsolás ellen. Feszültségmentesség megállapítása. Földelés kialakítása és rövidzár készítése. Felszültség alatt álló, szomszédos alkatrészek letakarása vagy elhatárolása. Üzemi fordulatszámok ellenőrzése: Tartsa be a teljesítménytáblán megadott üzemi fordulatszámot. A megadott fordulatszám túllépése tilos, ellenkező esetben romlik a zajkibocsátás, rezgési tulajdonságok, megváltozik zsírozási időpont és a csapágycsere időpontja. A túl magas fordulatszám miatt bekövetkező károsodások elkerülése érdekében adott esetben kérdezze meg a szervizt a fordulatszám határértékekről. Zajkibocsátás halláskárosodást okoz! A gépegység gyártó által mért zajkibocsátási értékhez lásd a 3.1. fejezetet, "Mechanikus adatok", "Zajszint"szakaszt, a. 9. oldalon Az üzemközbeni zajkibocsátás erősen függ a telepítés és a berendezés adottságaitól. A gépegység berendezésbe történő beszerelése után üzemközben zajmérést kell végezni. Az üzemeltető tennivalói az alábbiak: 85 db(a)-tól kezdődően: hallásvédő eszközt kell rendelkezésre bocsátani. 90 db(a)-tól kezdődően: a zajos területet figyelmeztető táblával kell ellátni. hallásvédő eszközt használni. A gázok szabad be- és kilépésekor, vagyis felszerelt csővezeték nélküli közvetlen beszíváskor a környezetből vagy kiküldéskor a környezetbe, kiegészítő hangtompítókat kell felszerelni. 6.2 Beindítás és kikapcsolás Gépegység indítása: Nyissa ki az szívó-/nyomóvezetékben lévő elzáró szerelvényt. Kapcsolja rá a motorra a feszültségellátást. Lekapcsolás: Kapcsolja le a motor feszültségellátását. Zárja el a szívó-/nyomóvezetékben lévő elzáró szerelvényt. Gardner Denver Deutschland GmbH 21 /

22 Üzemeltetés 7 Üzemeltetés A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Elolvasta a biztonsági utasításokat a 1. fejezetben, "Biztonság" alatt, a 3. oldalon és a további oldalakon? Ellenkező esetben Önnek nem szabad a gépegységgel vagy a gépegységen munkát végezni! Ezenkívül olvassa el feltétlenül a biztonsági utasításokat a 6. fejezetben, "Üzembe helyezés" alatt, a 20. oldalon! Beindítás és kikapcsolás Lásd a 6. fejezetben, a "Üzembe helyezés" alatt, a "6.2" alfejezetben, "Beindítás és kikapcsolás" szakaszban, a 21. oldalon. Feltétlenül ügyelni kell a következő speciális, az üzemeltetésre vonatkozó fontos megjegyzésekre: A gépegység forró felülete és forró közegek veszélyes égési és leforrázási sérüléseket okozhatnak! A gépegység felületén magas, akár 160 C feletti hőmérsékletek is létrejöhetnek. Üzemelés közben tilos megérinteni. Üzemen kívül helyezés után a berendezésnek előbb le kell hűlni VIGYÁZAT A gépegység felforrósodott felülete veszélyes! A gépegység felületén magas, akár 160 C feletti hőmérsékletek is létrejöhetnek. Hőre érzékeny alkatrészek, mint a vezetékek vagy az elektronikus alkatrészek nem érintkezhetnek a gépegység felületével. VIGYÁZAT Túlhevülési veszély! Üzemeltetés közben a készenléti fűtést, amennyiben ilyen van nem szabad bekapcsolni! VIGYÁZAT A motor környezetében összegyűlt kondenzvíz korróziót okozhat! Bezárt kondenzvíz leeresztő nyílással kialakított motoroknál: Időközönként nyissa ki a nyílást az esetlegesen összegyűlt kondenzvíz leeresztésére. VIGYÁZAT Csapágyak meghibásodhatnak! Az erős mechanikus ütközéseket üzemközben és nyugalmi helyzetben kerülni. 8 Üzemen kívül helyezés és hosszabb idejű leállás 8.1 Előkészületek az üzemen kívül helyezéshez vagy hosszabb idejű leálláshoz A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Elolvasta a biztonsági utasításokat a 1. fejezetben, "Biztonság" alatt, a 3. oldalon és a további oldalakon? Ellenkező esetben Önnek nem szabad a gépegységgel vagy a gépegységen munkát végezni! VIGYÁZAT A motor környezetében összegyűlt kondenzvíz korróziót okozhat! Bezárt kondenzvíz leeresztő nyílással kialakított motoroknál: Időközönként nyissa ki a nyílást az esetlegesen összegyűlt kondenzvíz leeresztésére. VIGYÁZAT Csapágyak meghibásodhatnak! Az erős mechanikus ütközéseket üzemközben és nyugalmi helyzetben kerülni. Az üzemen kívül helyezés vagy hosszabb leállás előtt a tennivalók a következők: Kapcsolja ki a gépegységet. Zárja el a szívó-/nyomóvezetékben lévő elzáró szerelvényt, ha ilyen be van szerelve. Válassza le a gépegységet a feszültségforrásról. Végezze el a rendszer nyomásmentesítését. Ekkor lassan és óvatosan bontsa meg a csővezetékeket / tömlőket, hogy a vákuum ill. a túlnyomás a gépegységben megszűnhessen. Szerelje le a csővezetékeket / tömlőket. Zárja le dugókkal a szívó és nyomóoldal nyílásait / 32 Gardner Denver Deutschland GmbH
