1 Intelligens Vaillant-rendszerek Vasáros Zoltán /

2 Intelligens Vaillant rendszerek Ake ötlete

3 Vaillant hőszivattyúk áttekintése flexo = minden hőforrásra flexo = minden hőforrásra THERM megújuló energia (jelen esetben hőszivattyú) COMPACT beépített HMV tárolóval ellátott hőszivattyú geo = talajhő hasznosítás THERM megújuló energia (jelen esetben hőszivattyú) aro = levegő hőforrás THERM megújuló energia (jelen esetben hőszivattyú) A név első része a technológiát, második fele a termékcsoportot, az utótag pedig a marketing szegmentációt definiálja 3

4 Az arotherm hőszivattyú család áttekintése VWL 155/2 VWL 115/2 VWL 85/3 VWL 55/3 5 kw 15 kw 8 / 11 kw 4

5 Az arotherm alkotóelemei: megoldások minden alkalmazásra 1. A rugalmas megoldás: Moduláris koncepció hibrid rendszerek számára vagy 200 L-nél nagyobb HMV igények esetén. 2. Kompakt megoldás: HMV tárolóval rendelkező kompakt beltéri egység, főleg újépítésű házak számára Modulok: 1 VWZ MEH 61 hidraulikus modul elektromos fűtőpatronnal, 3-utas váltószeleppel, HMV és a hőszivattyú vezérlő mod. 2 VWZ MEH 60 átfolyó rendszerű elektromos fűtőpatron 3 VWZ MPS 40 kompakt puffer-tartály (40 liter) 4 VWZ MWT 150 hőcserélő modul (hidraulikus leválasztás) Egyetlen intelligens szabályozó mindkét megoldásra unitower Hidraulikus egység beépített 190 L-es HMV tárolóval, el. utánfűtéssel és kezelőegységgel a burkolat alatt. unistor HMV tárolók (mono- és bivalens kivitelben) VWZ AI hőszivattyú vez.ú 5

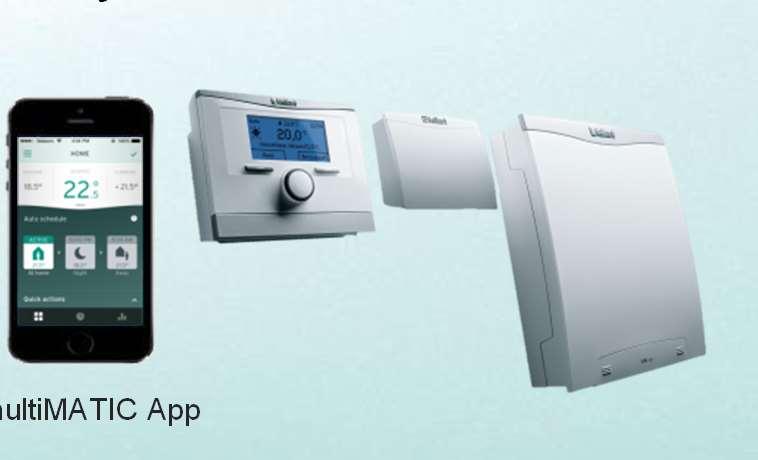

6 flexotherm flexocompact exclusive és tartozékai Hőszivattyús termékválaszték a magyar piacon: Szabályozó tartozékok flexocompact exclusive VR 920 flexotherm exclusive multimatic App multimatic 700 VR 70 és VR mm 1920 mm Hőszivattyús tartozékok Kültéri levegő/víz hőforrás modul arocollect VWL 11/4 SA Talajvíz/víz hőforrás modul fluocollect VWW 11/4 SI VWW 19/4 SI Passzív hűtés modul VWZ NC 11 VWZ NC 19

7 Intelligens Vaillant rendszerek Ami általában kimarad

8 Intelligens Vaillant rendszerek Hőtermelők az energiahatékonyság jegyében recovair Hatékony és nagy felületű szűrő Moduláló bypass csappantyú Gyárilag beépített páratartalom érzékelő Folyamatos légcsere minden helyiségben A fal nedvességének felügyelete Levegőmennyiség beállítás és szabályozás Minden tartozék, a hőcserélőtől a légcsatorna elemeken át elérhető kínálatunkban Egészen 360 m³/h-ig

9 A teljes légcsatorna rendszer Kompakt osztó lapos és kerek csatornához Kerek és lapos flexibilis csövek, beleértve a formázott alkotóelemek széles választékát Ø125-ös be- és kilépők, 90 -os vagy integrált szerelvények Szögletes padló és fali kilépők Különböző formájú és mintázatú dizájn fedőlemezek EPP csövek, könyökök és csatlakozók eltérő hőszigetelő fokozattal Flexibilis és stabil hangcsillapítók Fali átvezetők Tető átvezetők és univerzális gallér

10 Alkalmazási példa 1: kompakt elosztó két elosztási szinten 11

11 Alkalmazási példa 2: multi elosztó a pincében, csatornavezetés saját szerelőaknában 12

12 Komplett rendszermegoldás: Alkalmazási példa 1: kompakt elosztó két elosztási szinten 13

13 Intelligens Vaillant rendszerek Telepítési példa I

14 Intelligens Vaillant rendszerek Telepítési példa I

15 Intelligens Vaillant rendszerek Telepítési példa II

16 Intelligens Vaillant rendszerek Telepítési példa III

17 Inteligens Vaillant rendszerek Telepítési példa III

18 A multimatic 700 bármilyen vezérlési feladatra 19

19 Intelligens Vaillant rendszerek multimatic 700 Egyetlen szabályozó az összes Vaillant rendszerhez Szellőztetés Gázkészülék HMV Szolár rendsz, Hibrid rendsz. Hőszivattyúk

20 Intelligens Vaillant rendszerek Intelligens fűtés vezérlés bárhonnan, na de hogyan?

21 Belépés új területekre KNX rendszerrel 22

22 Intelligens együttműködés KNX protokollal: szabványosított út az információ cseréhez fűtés HMV A KNX átjáró (gateway) a multimatic szabályozóval együtt integrációt biztosít az ebus és a KNX szabványnyelv között, így a Vaillant fűtési rendszerek beköthetők az épület automatizálási környezetbe. Meghatározott elemek vezérlése, beleértve a fűtést és HMV-t Vaillant Gyártótól függetlenül, az összes KNX épületfelügyeleti eszköz hozzáférést kap a Vaillant rendszer meghatározott paramétereihez. Vaillant készülék, pl. ecotec exclusive ebus multimatic ebus KNX átjáró Az épület automatizálás kezelőfelülete A KNX gateway (átjáró) részleteiben 23

23 Intelligens Vaillant rendszerek És még egy dolog

24 Köszönöm a figyelmet!
