Tervezési segédlet. arotherm VWL..5/2 A hőszivattyú. 1. kiadás. 1 / 134. oldal Másolni, sokszorosítani a tulajdonos engedélye nélkül tilos!

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Tervezési segédlet. arotherm VWL..5/2 A hőszivattyú. 1. kiadás. 1 / 134. oldal Másolni, sokszorosítani a tulajdonos engedélye nélkül tilos!"

Átírás

1 Tervezési segédlet arotherm VWL..5/2 A hőszivattyú Vaillant Saunier Duval Kft. 1 / 134. oldal Vaillant arotherm tervezési segédlet

2 Vaillant Saunier Duval Kft. 2 / 134. oldal Vaillant arotherm tervezési segédlet

3 Vaillant Saunier Duval Kft. 3 / 134. oldal Vaillant arotherm tervezési segédlet

4 Tartalomjegyzék 1. A rendszer bemutatása A rendszer leírása Rendszerkonfiguráció Útmutatás a rendszerekhez A készülék leírása Az arotherm VWL..5/2 termék bemutatása A működés folyamata A rendszer tartozékai VWZ AI hőszivattyú vezérlőmodul termékbemutatás Elektromos utánfűtő modulok VWZ MPS 40 kompakt puffertartály termékbemutatás VWZ MWT 150 hőcserélő modul termékbemutatás Hőszivattyús rendszerek tervezése A Vaillant hőszivattyús rendszerei A levegő/víz hőszivattyús rendszer tervezésének folyamata A legalacsonyabb külső léghőmérséklet meghatározása Az épület fűtési hőszükségletének megadása A melegvíz-igény meghatározása A hőszivattyú optimális teljesítmény-nagyságának megadása A fűtőfelületek hőmérsékletének meghatározása A hűtés kialakítása Rendszersémák A rendszerséma konfigurációja a szabályozón Rendszerkapcsolási példák A hőforrás tervezése A fűtési üzem alkalmazhatósági korlátai A hűtési üzem alkalmazhatósági korlátai Zajkibocsátás A felállítási hely tervezése A hőszivattyús rendszer fagyvédelme A felállítási hely kiválasztása A hőszivattyú szerelése A kondenzátum elvezetés előkészítése Szerelési szabad terek A tároló nagyságának tervezése (melegvíz) A geostor VIH RW 300 termék bemutatása A geostor VIH RW 400 B termék bemutatása Szabályozástechnika A calormatic 470/4 termék bemutatása A szabályozás külön rendelhető tartozékainak áttekintése A hőhasznosító rendszer tervezésével kapcsolatos alapkövetelmények Felületfűtés alkalmazása 35 C fokos fűtővíz hőmérséklettel üzemelő rendszerekben Monovalens/monoenergikus üzem előnyben részesítése A hőelosztás és a fűtőkör csatlakoztatásának tervezése Nyomásmérő berendezés (manométer) Biztonsági szelep Tágulási tartály A hőelosztó rendszer tartozékai A komponensek elektromos csatlakozásának tervezése Kétkörös áramtarifa Vaillant Saunier Duval Kft. 4 / 134. oldal Vaillant arotherm tervezési segédlet

5 10.2 Az áramellátás biztosítása Kiszállítási (csomagolási) állapot, kézi mozgatás Szállítás Függelék Vaillant Saunier Duval Kft. 5 / 134. oldal Vaillant arotherm tervezési segédlet

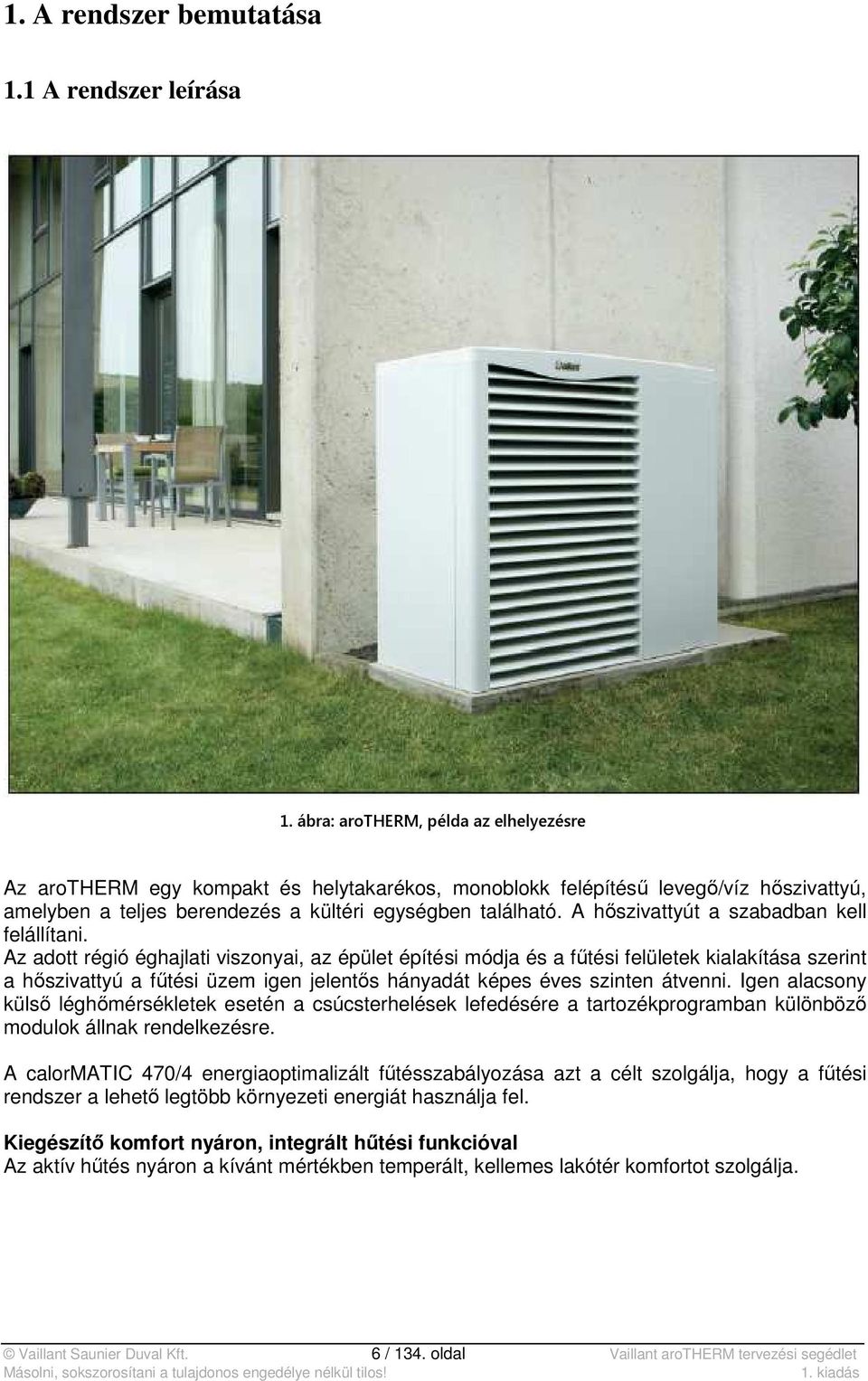

6 1. A rendszer bemutatása 1.1 A rendszer leírása 1. ábra: arotherm, példa az elhelyezésre Az arotherm egy kompakt és helytakarékos, monoblokk felépítésű levegő/víz hőszivattyú, amelyben a teljes berendezés a kültéri egységben található. A hőszivattyút a szabadban kell felállítani. Az adott régió éghajlati viszonyai, az épület építési módja és a fűtési felületek kialakítása szerint a hőszivattyú a fűtési üzem igen jelentős hányadát képes éves szinten átvenni. Igen alacsony külső léghőmérsékletek esetén a csúcsterhelések lefedésére a tartozékprogramban különböző modulok állnak rendelkezésre. A calormatic 470/4 energiaoptimalizált fűtésszabályozása azt a célt szolgálja, hogy a fűtési rendszer a lehető legtöbb környezeti energiát használja fel. Kiegészítő komfort nyáron, integrált hűtési funkcióval Az aktív hűtés nyáron a kívánt mértékben temperált, kellemes lakótér komfortot szolgálja. Vaillant Saunier Duval Kft. 6 / 134. oldal Vaillant arotherm tervezési segédlet

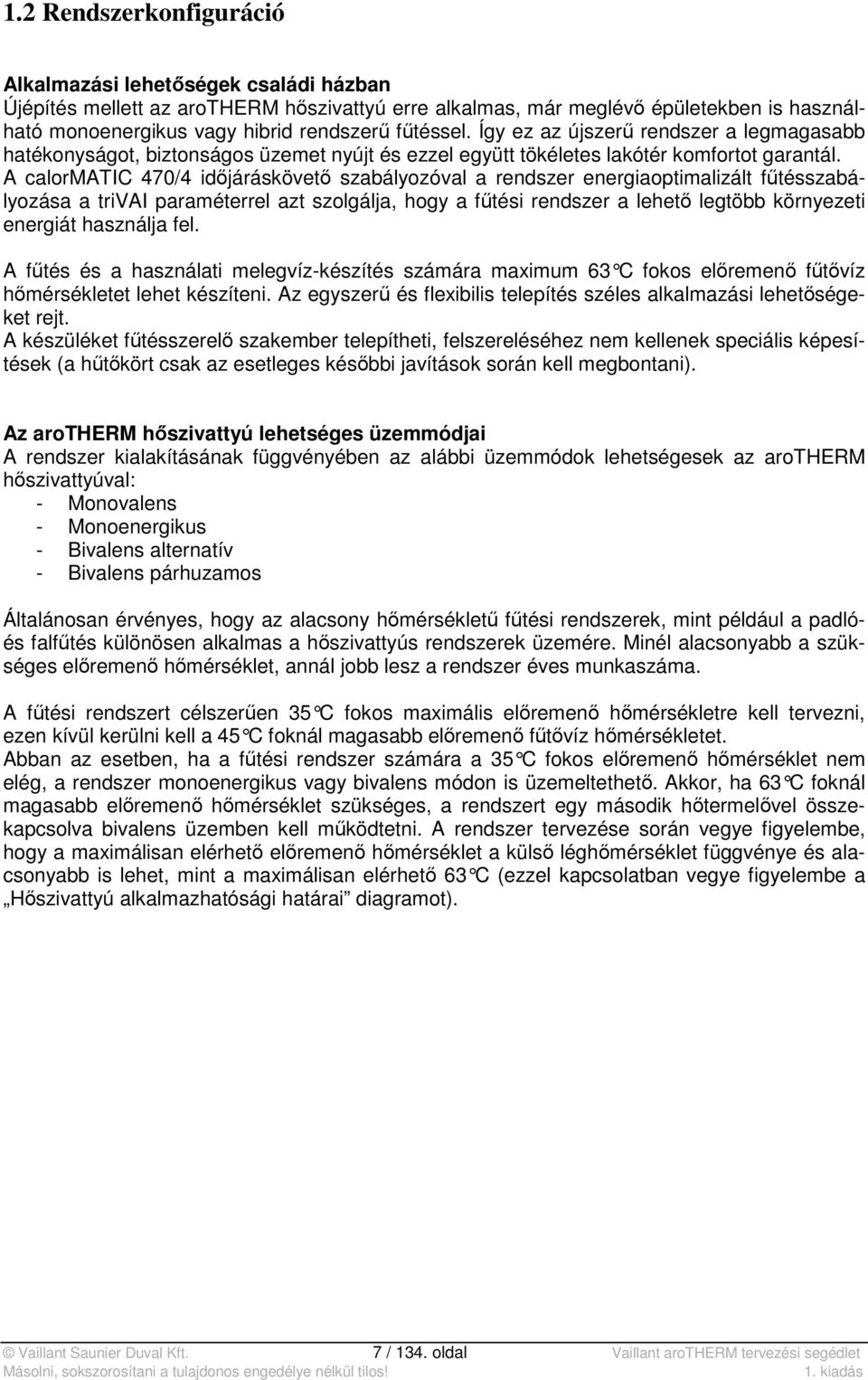

7 1.2 Rendszerkonfiguráció Alkalmazási lehetőségek családi házban Újépítés mellett az arotherm hőszivattyú erre alkalmas, már meglévő épületekben is használható monoenergikus vagy hibrid rendszerű fűtéssel. Így ez az újszerű rendszer a legmagasabb hatékonyságot, biztonságos üzemet nyújt és ezzel együtt tökéletes lakótér komfortot garantál. A calormatic 470/4 időjáráskövető szabályozóval a rendszer energiaoptimalizált fűtésszabályozása a trivai paraméterrel azt szolgálja, hogy a fűtési rendszer a lehető legtöbb környezeti energiát használja fel. A fűtés és a használati melegvíz-készítés számára maximum 63 C fokos előremenő fűtővíz hőmérsékletet lehet készíteni. Az egyszerű és flexibilis telepítés széles alkalmazási lehetőségeket rejt. A készüléket fűtésszerelő szakember telepítheti, felszereléséhez nem kellenek speciális képesítések (a hűtőkört csak az esetleges későbbi javítások során kell megbontani). Az arotherm hőszivattyú lehetséges üzemmódjai A rendszer kialakításának függvényében az alábbi üzemmódok lehetségesek az arotherm hőszivattyúval: - Monovalens - Monoenergikus - Bivalens alternatív - Bivalens párhuzamos Általánosan érvényes, hogy az alacsony hőmérsékletű fűtési rendszerek, mint például a padlóés falfűtés különösen alkalmas a hőszivattyús rendszerek üzemére. Minél alacsonyabb a szükséges előremenő hőmérséklet, annál jobb lesz a rendszer éves munkaszáma. A fűtési rendszert célszerűen 35 C fokos maximális előremenő hőmérsékletre kell tervezni, ezen kívül kerülni kell a 45 C foknál magasabb előremenő fűtővíz hőmérsékletet. Abban az esetben, ha a fűtési rendszer számára a 35 C fokos előremenő hőmérséklet nem elég, a rendszer monoenergikus vagy bivalens módon is üzemeltethető. Akkor, ha 63 C foknál magasabb előremenő hőmérséklet szükséges, a rendszert egy második hőtermelővel összekapcsolva bivalens üzemben kell működtetni. A rendszer tervezése során vegye figyelembe, hogy a maximálisan elérhető előremenő hőmérséklet a külső léghőmérséklet függvénye és alacsonyabb is lehet, mint a maximálisan elérhető 63 C (ezzel kapcsolatban vegye figyelembe a Hőszivattyú alkalmazhatósági határai diagramot). Vaillant Saunier Duval Kft. 7 / 134. oldal Vaillant arotherm tervezési segédlet

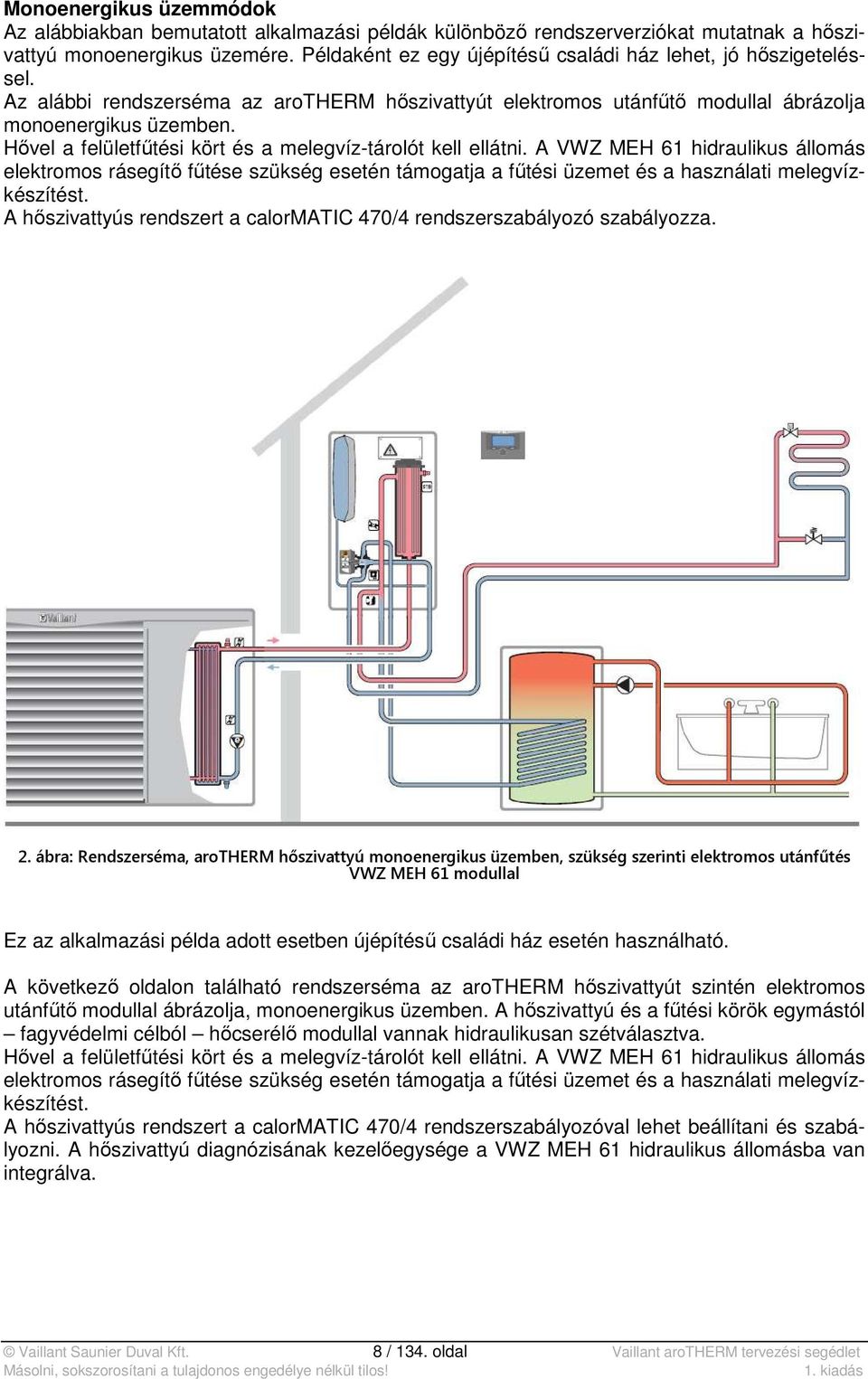

8 Monoenergikus üzemmódok Az alábbiakban bemutatott alkalmazási példák különböző rendszerverziókat mutatnak a hőszivattyú monoenergikus üzemére. Példaként ez egy újépítésű családi ház lehet, jó hőszigeteléssel. Az alábbi rendszerséma az arotherm hőszivattyút elektromos utánfűtő modullal ábrázolja monoenergikus üzemben. Hővel a felületfűtési kört és a melegvíz-tárolót kell ellátni. A VWZ MEH 61 hidraulikus állomás elektromos rásegítő fűtése szükség esetén támogatja a fűtési üzemet és a használati melegvízkészítést. A hőszivattyús rendszert a calormatic 470/4 rendszerszabályozó szabályozza. 2. ábra: Rendszerséma, arotherm hőszivattyú monoenergikus üzemben, szükség szerinti elektromos utánfűtés VWZ MEH 61 modullal Ez az alkalmazási példa adott esetben újépítésű családi ház esetén használható. A következő oldalon található rendszerséma az arotherm hőszivattyút szintén elektromos utánfűtő modullal ábrázolja, monoenergikus üzemben. A hőszivattyú és a fűtési körök egymástól fagyvédelmi célból hőcserélő modullal vannak hidraulikusan szétválasztva. Hővel a felületfűtési kört és a melegvíz-tárolót kell ellátni. A VWZ MEH 61 hidraulikus állomás elektromos rásegítő fűtése szükség esetén támogatja a fűtési üzemet és a használati melegvízkészítést. A hőszivattyús rendszert a calormatic 470/4 rendszerszabályozóval lehet beállítani és szabályozni. A hőszivattyú diagnózisának kezelőegysége a VWZ MEH 61 hidraulikus állomásba van integrálva. Vaillant Saunier Duval Kft. 8 / 134. oldal Vaillant arotherm tervezési segédlet

9 3. ábra: Rendszerséma, hőszivattyú monoenergikus üzemben, hidraulikus szétválasztás VWZ MWT 150 egységgel, elektromos utánfűtés VWZ MEH 61 modullal Az alábbi rendszerséma az arotherm hőszivattyút elektromos utánfűtő patronnal ábrázolja monoenergikus üzemben. Hővel a felületfűtési kört és a melegvíz-tárolót kell ellátni. A VWZ MEH 60 elektromos fűtőpatron szükség esetén támogatja a fűtési üzemet és a használati melegvíz-készítést. A hőszivattyús rendszert a calormatic 470/4 rendszerszabályozóval lehet beállítani és szabályozni. A hőszivattyú diagnózisa a VWZ AI VWL X/2 hőszivattyú vezérlőmodul segítségével történik. 4. ábra: Rendszerséma, hőszivattyú monoenergikus üzemben, elektromos utánfűtés VWZ MEH 60 modullal Vaillant Saunier Duval Kft. 9 / 134. oldal Vaillant arotherm tervezési segédlet

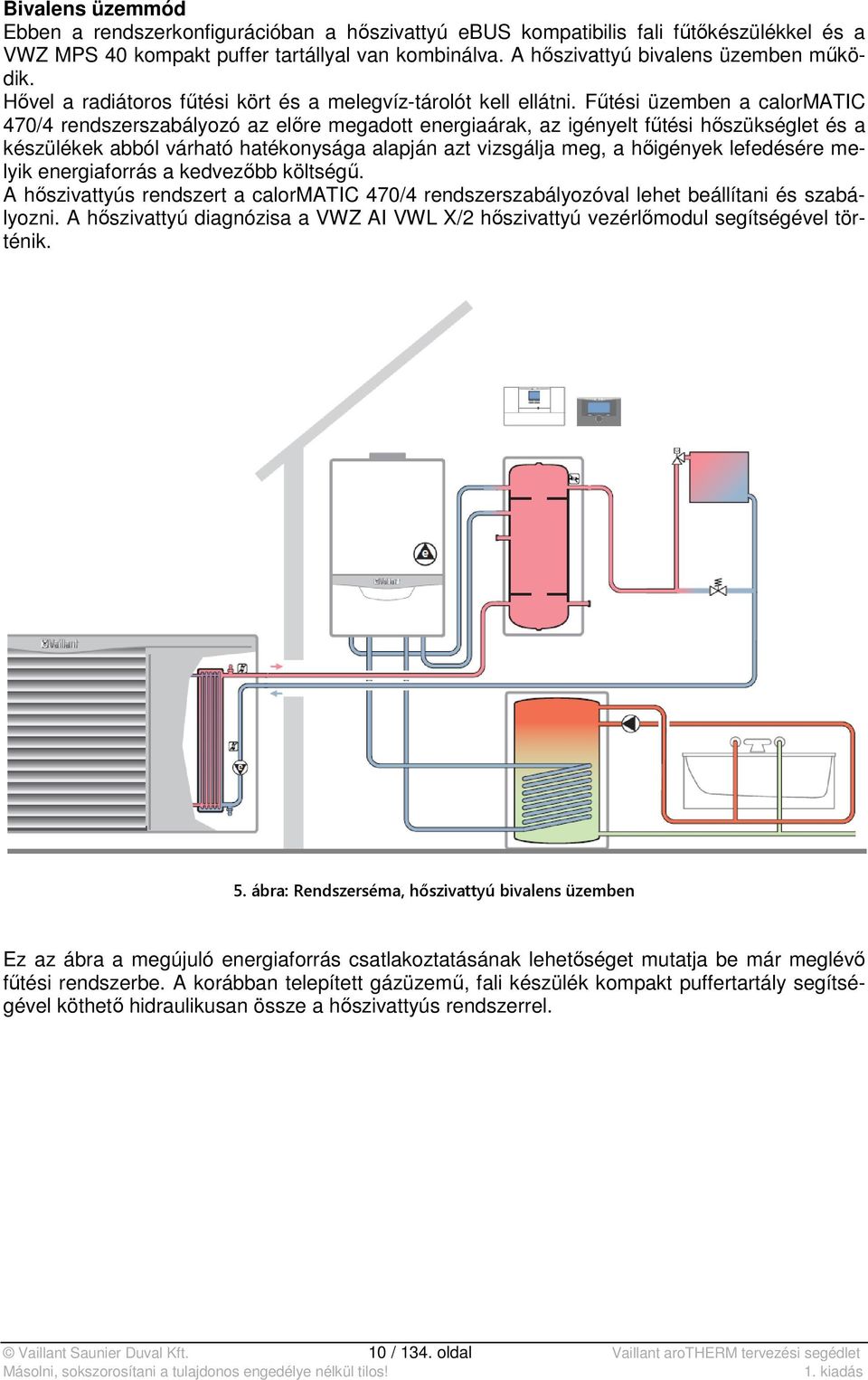

10 Bivalens üzemmód Ebben a rendszerkonfigurációban a hőszivattyú ebus kompatibilis fali fűtőkészülékkel és a VWZ MPS 40 kompakt puffer tartállyal van kombinálva. A hőszivattyú bivalens üzemben működik. Hővel a radiátoros fűtési kört és a melegvíz-tárolót kell ellátni. Fűtési üzemben a calormatic 470/4 rendszerszabályozó az előre megadott energiaárak, az igényelt fűtési hőszükséglet és a készülékek abból várható hatékonysága alapján azt vizsgálja meg, a hőigények lefedésére melyik energiaforrás a kedvezőbb költségű. A hőszivattyús rendszert a calormatic 470/4 rendszerszabályozóval lehet beállítani és szabályozni. A hőszivattyú diagnózisa a VWZ AI VWL X/2 hőszivattyú vezérlőmodul segítségével történik. 5. ábra: Rendszerséma, hőszivattyú bivalens üzemben Ez az ábra a megújuló energiaforrás csatlakoztatásának lehetőséget mutatja be már meglévő fűtési rendszerbe. A korábban telepített gázüzemű, fali készülék kompakt puffertartály segítségével köthető hidraulikusan össze a hőszivattyús rendszerrel. Vaillant Saunier Duval Kft. 10 / 134. oldal Vaillant arotherm tervezési segédlet

11 1.3 Útmutatás a rendszerekhez Annak érdekében, hogy a sokféle lehetőség közül megtalálhassuk az adott objektum számára optimális megoldást, feltétlenül szükség van a pontos tervezésre. Ehhez a kialakításhoz elengedhetetlenül fontos a szükséges értékek (használati melegvíz-igény, fűtési hőszükséglet, stb.) mellett figyelembe kell venni az Ügyfél hőszivattyús rendszerrel kapcsolatos elvárásait is. A következő információk abban segítenek, hogy bekorlátozzuk a lehetséges rendszermegoldások közül azt, amelyik a legjobban megfelel az adott objektum tulajdonságainak és egyben egy előzetes választásként is szolgál. A következő fejezetekben részletes információk találhatók az adott kialakításhoz, illetve minden egyes rendszerelemről és komponensről. Az adott feladatra alkalmas rendszerkonfiguráció kiválasztásához feltétlenül szükség van a következő tervezési adatokra és információkra: Új építésű vagy már meglévő épület, felújított fűtési rendszerrel Számított fűtési hőszükséglet (a fűtési rendszer adatai és a rendszerhőmérsékletek) Használati melegvíz-igény A hőszivattyú telepítésére alkalmas felállítási hely a telken (az arotherm hőszivattyút a szabadban kell telepíteni) A rendszerkomponensek helyiség, illetve helyszükséglete A hőforrás hasznosításához az arotherm hőszivattyú tervezésének keretein belül a telek nagyságát, elhelyezkedését és környezetét (szomszédos beépítettség, védőtávolságok) is figyelembe kell venni. Alkalmazási példák A következő oldalakon található alkalmazási példák azoknak a lehetőségeknek a sokaságát mutatják be, amelyekre az arotherm képes, hogy a hőszivattyús rendszert összehangolhassuk a mindenkori objektum tulajdonságaival. Az alkalmazási példákban használt rendszerkomponensek az azt követő fejezetekben részletesen megismerhetők. Ott találja meg többek között a műszaki adatokat, illetve a tervezéssel és telepítéssel kapcsolatos tudnivalókat is. A hivatkozás útján közvetlenül a rendszersémához juthat, ahol az áttekintő táblázatokból a részletek megtervezéséhez azonnal a megfelelő rendszersémát kapja. Vaillant Saunier Duval Kft. 11 / 134. oldal Vaillant arotherm tervezési segédlet

12 Alkalmazási példa 1a: családi ház 2-4 személlyel, monoenergikus üzemmód 6. ábra: Családi ház 2-4 személlyel, monoenergikus üzemmód A környezeti levegő költséghatékony hasznosítása hőforrásként egyszerűen és rugalmasan telepíthető monoblokk hőszivattyúval a szabadban. Ebben a rendszerkonfigurációban a hőszivattyú monoenergikus üzeme lehetséges. Az integrált aktív hűtés funkció nyáron a magasabb lakótér komfortot szolgálja. Tervezési tudnivalók: - Az arotherm hőszivattyút mindig az épületen kívül kell felállítani. - Hőforrásként csak a környezeti levegő használható. - Rendszerszabályozóként mindig az időjáráskövető calormatic 470/4 szabályozót kell betervezni. Vaillant Saunier Duval Kft. 12 / 134. oldal Vaillant arotherm tervezési segédlet

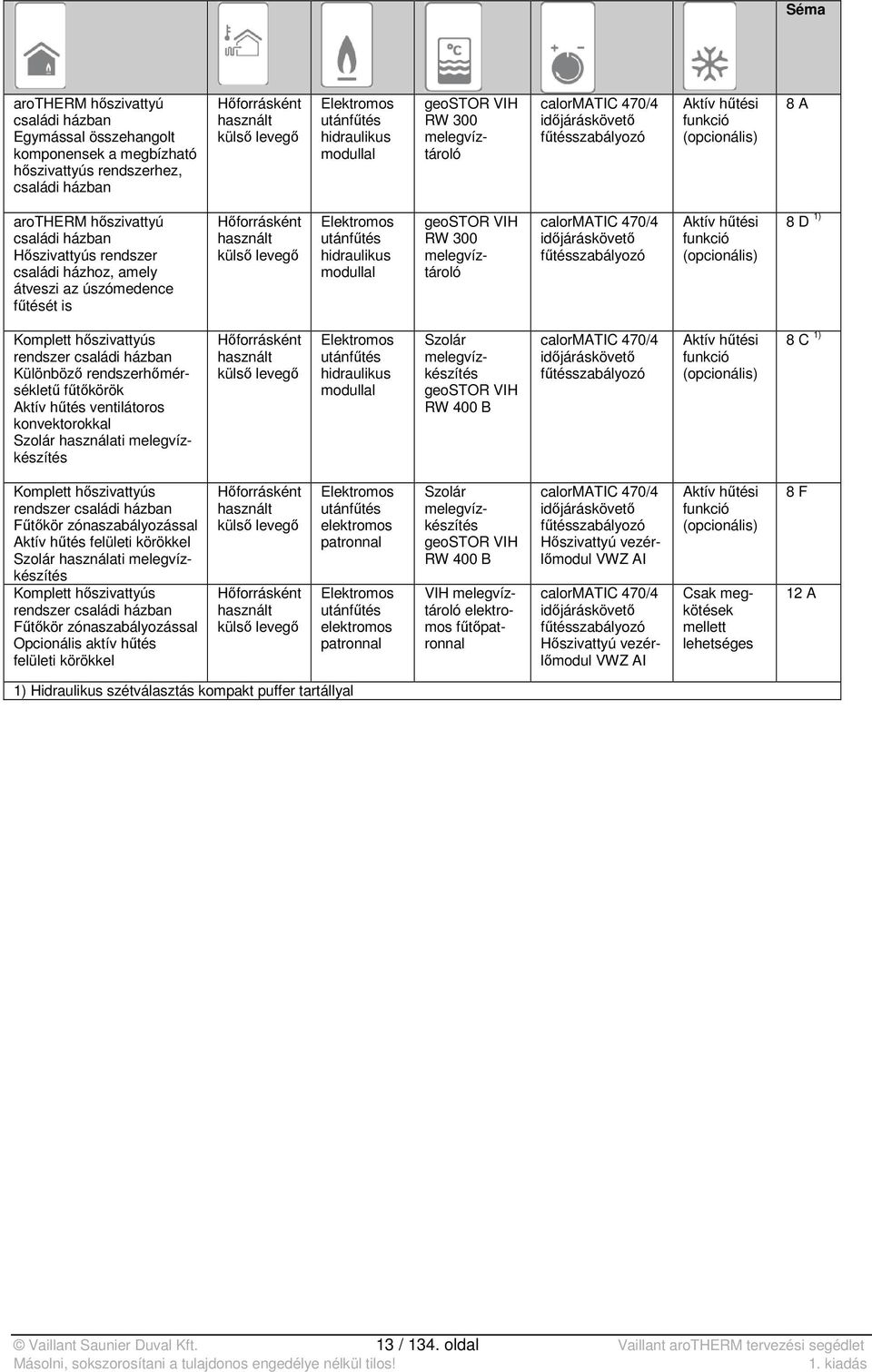

13 Séma arotherm hőszivattyú családi házban Egymással összehangolt komponensek a megbízható hőszivattyús rendszerhez, családi házban Hőforrásként használt külső levegő Elektromos utánfűtés hidraulikus modullal geostor VIH RW 300 melegvíztároló calormatic 470/4 időjáráskövető fűtésszabályozó Aktív hűtési funkció (opcionális) 8 A arotherm hőszivattyú családi házban Hőszivattyús rendszer családi házhoz, amely átveszi az úszómedence fűtését is Hőforrásként használt külső levegő Elektromos utánfűtés hidraulikus modullal geostor VIH RW 300 melegvíztároló calormatic 470/4 időjáráskövető fűtésszabályozó Aktív hűtési funkció (opcionális) 8 D 1) Komplett hőszivattyús rendszer családi házban Különböző rendszerhőmérsékletű fűtőkörök Aktív hűtés ventilátoros konvektorokkal Szolár használati melegvízkészítés Hőforrásként használt külső levegő Elektromos utánfűtés hidraulikus modullal Szolár melegvízkészítés geostor VIH RW 400 B calormatic 470/4 időjáráskövető fűtésszabályozó Aktív hűtési funkció (opcionális) 8 C 1) Komplett hőszivattyús rendszer családi házban Fűtőkör zónaszabályozással Aktív hűtés felületi körökkel Szolár használati melegvízkészítés Komplett hőszivattyús rendszer családi házban Fűtőkör zónaszabályozással Opcionális aktív hűtés felületi körökkel Hőforrásként használt külső levegő Hőforrásként használt külső levegő Elektromos utánfűtés elektromos patronnal Elektromos utánfűtés elektromos patronnal Szolár melegvízkészítés geostor VIH RW 400 B VIH melegvíztároló elektromos fűtőpatronnal calormatic 470/4 időjáráskövető fűtésszabályozó Hőszivattyú vezérlőmodul VWZ AI calormatic 470/4 időjáráskövető fűtésszabályozó Hőszivattyú vezérlőmodul VWZ AI Aktív hűtési funkció (opcionális) Csak megkötések mellett lehetséges 8 F 12 A 1) Hidraulikus szétválasztás kompakt puffer tartállyal Vaillant Saunier Duval Kft. 13 / 134. oldal Vaillant arotherm tervezési segédlet

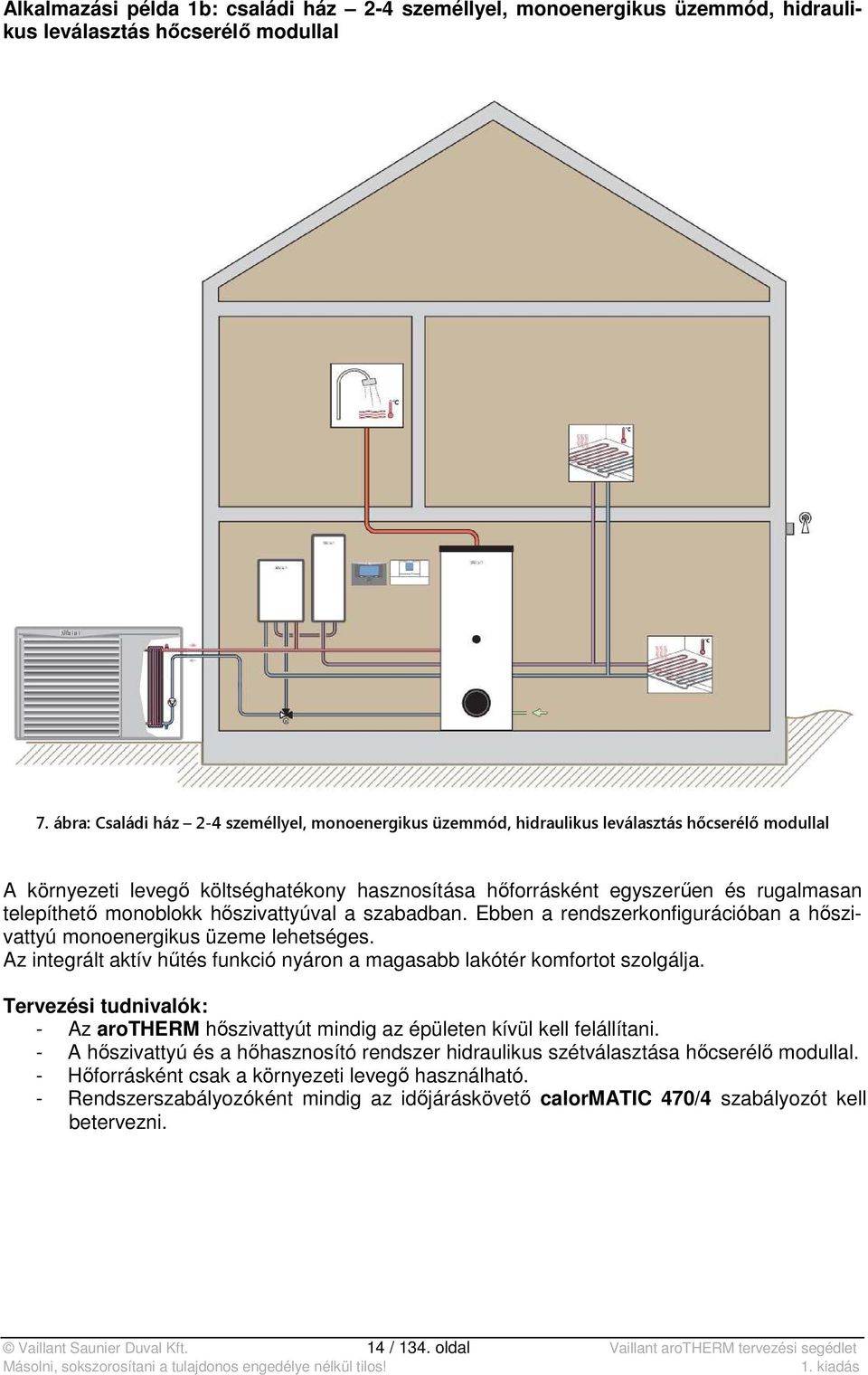

14 Alkalmazási példa 1b: családi ház 2-4 személlyel, monoenergikus üzemmód, hidraulikus leválasztás hőcserélő modullal 7. ábra: Családi ház 2-4 személlyel, monoenergikus üzemmód, hidraulikus leválasztás hőcserélő modullal A környezeti levegő költséghatékony hasznosítása hőforrásként egyszerűen és rugalmasan telepíthető monoblokk hőszivattyúval a szabadban. Ebben a rendszerkonfigurációban a hőszivattyú monoenergikus üzeme lehetséges. Az integrált aktív hűtés funkció nyáron a magasabb lakótér komfortot szolgálja. Tervezési tudnivalók: - Az arotherm hőszivattyút mindig az épületen kívül kell felállítani. - A hőszivattyú és a hőhasznosító rendszer hidraulikus szétválasztása hőcserélő modullal. - Hőforrásként csak a környezeti levegő használható. - Rendszerszabályozóként mindig az időjáráskövető calormatic 470/4 szabályozót kell betervezni. Vaillant Saunier Duval Kft. 14 / 134. oldal Vaillant arotherm tervezési segédlet

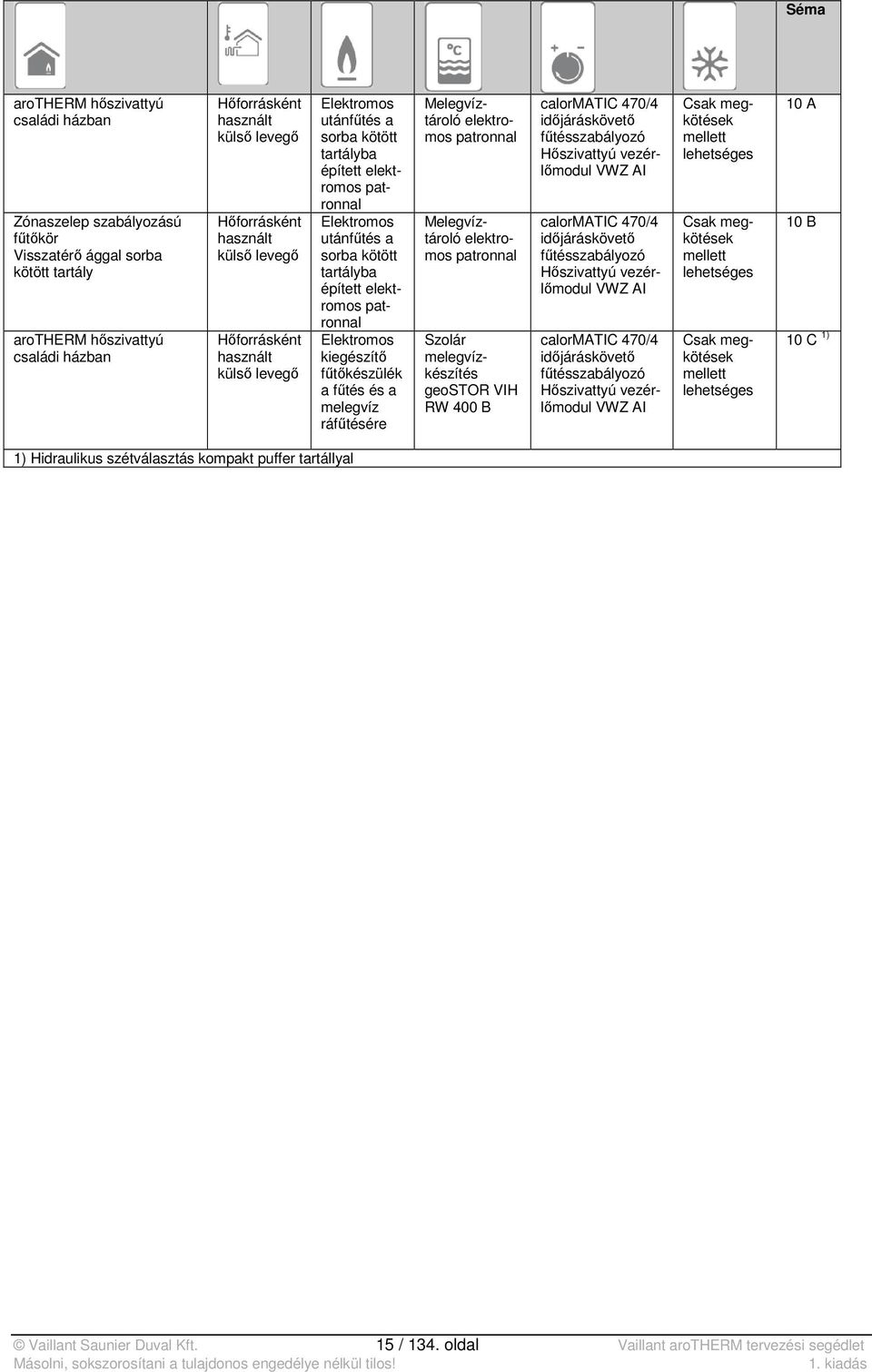

15 Séma arotherm hőszivattyú családi házban Zónaszelep szabályozású fűtőkör Visszatérő ággal sorba kötött tartály arotherm hőszivattyú családi házban Hőforrásként használt külső levegő Hőforrásként használt külső levegő Hőforrásként használt külső levegő Melegvíztároló elektromos patronnal Elektromos utánfűtés a sorba kötött tartályba épített elektromos patronnal Elektromos utánfűtés a sorba kötött tartályba épített elektromos patronnal Elektromos kiegészítő fűtőkészülék a fűtés és a melegvíz ráfűtésére Melegvíztároló elektromos patronnal Szolár melegvízkészítés geostor VIH RW 400 B calormatic 470/4 időjáráskövető fűtésszabályozó Hőszivattyú vezérlőmodul VWZ AI calormatic 470/4 időjáráskövető fűtésszabályozó Hőszivattyú vezérlőmodul VWZ AI calormatic 470/4 időjáráskövető fűtésszabályozó Hőszivattyú vezérlőmodul VWZ AI Csak megkötések mellett lehetséges Csak megkötések mellett lehetséges Csak megkötések mellett lehetséges 10 A 10 B 10 C 1) 1) Hidraulikus szétválasztás kompakt puffer tartállyal Vaillant Saunier Duval Kft. 15 / 134. oldal Vaillant arotherm tervezési segédlet

16 Alkalmazási példa 2: családi ház 2-4 személlyel, bivalens üzemmód 8. ábra: Családi ház 2-4 személlyel, bivalens üzemmód A környezeti levegő költséghatékony hasznosítása hőforrásként egyszerűen és rugalmasan telepíthető monoblokk hőszivattyúval a szabadban. Ebben a rendszerkonfigurációban a hőszivattyú bivalens üzeme lehetséges. Ennek a helytakarékos és költséghatékony megoldásnak az alkalmazását meglévő, gázüzemű fali készülékkel ellátott fűtési rendszerek utólagos bővítésére javasoljuk. Tervezési tudnivalók: - Az arotherm hőszivattyút mindig az épületen kívül kell felállítani. - Hőforrásként csak a környezeti levegő használható. - Rendszerszabályozóként mindig az időjáráskövető calormatic 470/4 szabályozót kell betervezni. Vaillant Saunier Duval Kft. 16 / 134. oldal Vaillant arotherm tervezési segédlet

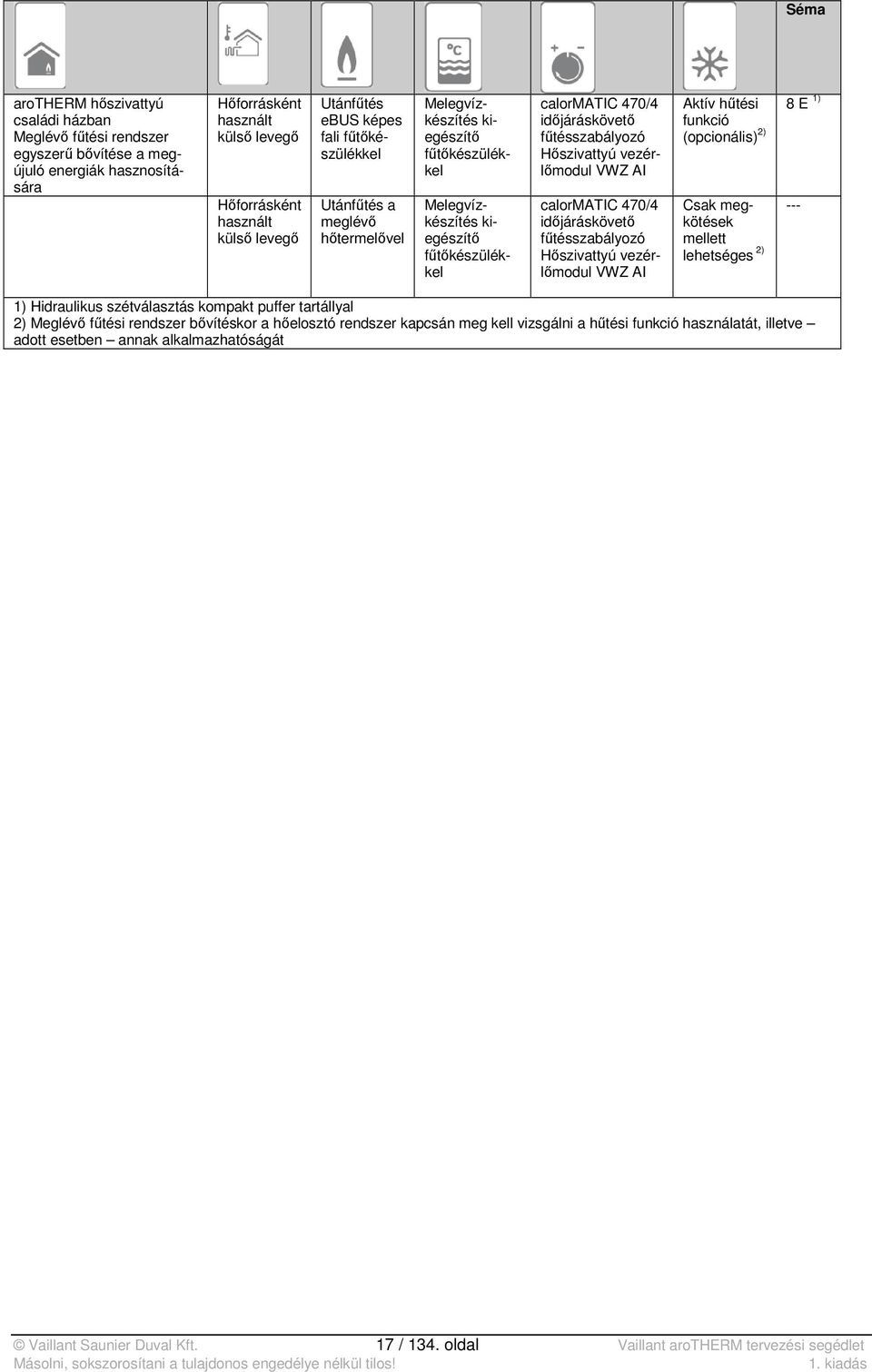

17 Séma arotherm hőszivattyú családi házban Meglévő fűtési rendszer egyszerű bővítése a megújuló energiák hasznosítására Hőforrásként használt külső levegő Hőforrásként használt külső levegő Utánfűtés a meglévő hőtermelővel Utánfűtés ebus képes fali fűtőkészülékkel Melegvízkészítés kiegészítő fűtőkészülékkel Melegvízkészítés kiegészítő fűtőkészülékkel calormatic 470/4 időjáráskövető fűtésszabályozó Hőszivattyú vezérlőmodul VWZ AI calormatic 470/4 időjáráskövető fűtésszabályozó Hőszivattyú vezérlőmodul VWZ AI Aktív hűtési funkció (opcionális) 2) Csak megkötések mellett lehetséges 2) 8 E 1) --- 1) Hidraulikus szétválasztás kompakt puffer tartállyal 2) Meglévő fűtési rendszer bővítéskor a hőelosztó rendszer kapcsán meg kell vizsgálni a hűtési funkció használatát, illetve adott esetben annak alkalmazhatóságát Vaillant Saunier Duval Kft. 17 / 134. oldal Vaillant arotherm tervezési segédlet

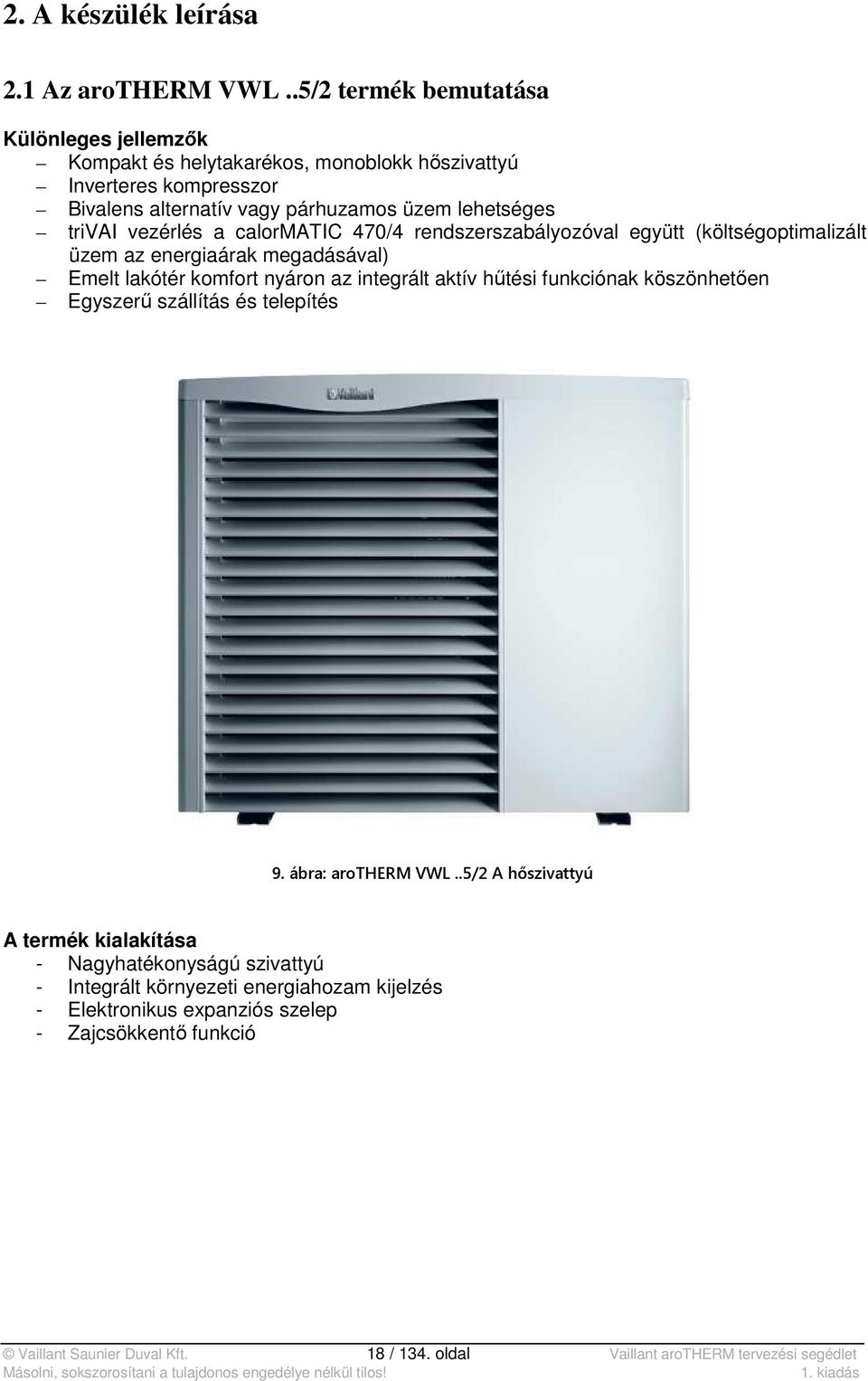

18 2. A készülék leírása 2.1 Az arotherm VWL..5/2 termék bemutatása Különleges jellemzők Kompakt és helytakarékos, monoblokk hőszivattyú Inverteres kompresszor Bivalens alternatív vagy párhuzamos üzem lehetséges trivai vezérlés a calormatic 470/4 rendszerszabályozóval együtt (költségoptimalizált üzem az energiaárak megadásával) Emelt lakótér komfort nyáron az integrált aktív hűtési funkciónak köszönhetően Egyszerű szállítás és telepítés 9. ábra: arotherm VWL..5/2 A hőszivattyú A termék kialakítása - Nagyhatékonyságú szivattyú - Integrált környezeti energiahozam kijelzés - Elektronikus expanziós szelep - Zajcsökkentő funkció Vaillant Saunier Duval Kft. 18 / 134. oldal Vaillant arotherm tervezési segédlet

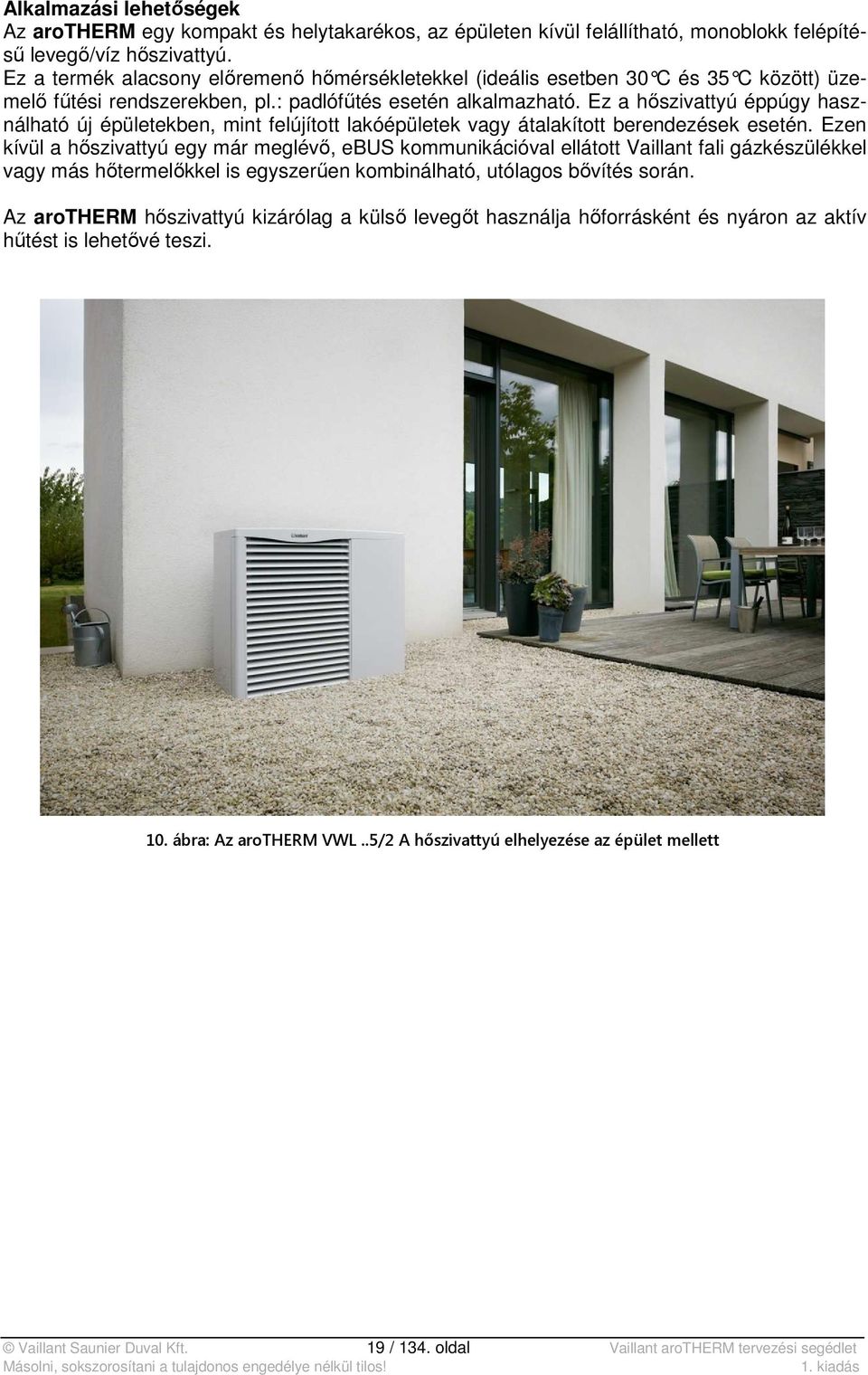

19 Alkalmazási lehetőségek Az arotherm egy kompakt és helytakarékos, az épületen kívül felállítható, monoblokk felépítésű levegő/víz hőszivattyú. Ez a termék alacsony előremenő hőmérsékletekkel (ideális esetben 30 C és 35 C között ) üzemelő fűtési rendszerekben, pl.: padlófűtés esetén alkalmazható. Ez a hőszivattyú éppúgy használható új épületekben, mint felújított lakóépületek vagy átalakított berendezések esetén. Ezen kívül a hőszivattyú egy már meglévő, ebus kommunikációval ellátott Vaillant fali gázkészülékkel vagy más hőtermelőkkel is egyszerűen kombinálható, utólagos bővítés során. Az arotherm hőszivattyú kizárólag a külső levegőt használja hőforrásként és nyáron az aktív hűtést is lehetővé teszi. 10. ábra: Az arotherm VWL..5/2 A hőszivattyú elhelyezése az épület mellett Vaillant Saunier Duval Kft. 19 / 134. oldal Vaillant arotherm tervezési segédlet

20 Műszaki adatok Általános műszaki adatok VWL 85/2 A 230V VWL 115/2 A 230V VWL 115/2 A 400V Hőszivattyú típus Monoblokk levegő/víz hőszivattyú Monoblokk levegő/víz hőszivattyú Monoblokk levegő/víz hőszivattyú Készülékoldali csatlakozások fűtési 1 1/4 1 1/4 1 1/4 előremenő/visszatérő A termék szélessége mm mm mm A termék magassága 975 mm 975 mm 975 mm A termék mélysége 463 mm 463 mm 463 mm Nettó tömeg 106 kg 126 kg 124 kg Hidraulikus csövek anyaga Réz Réz Réz Hidraulikus csatlakozások anyaga Öntvény Öntvény Öntvény Hidraulikus tömítések anyaga EPDM EPDM EPDM A lemezes hőcserélő anyaga Nemesacél AlSI304 Nemesacél AlSI304 Nemesacél AlSI304 A szivattyúház anyaga Lakkozott öntvény Lakkozott öntvény Lakkozott öntvény Zajterhelési osztály Elektromos csatlakozás 230 V / 50 Hz 230 V / 50 Hz 400V / 50 Hz Biztosíték típusa T4A T4A T4A Az inverter vezérlő biztosítéka HRC 20 A 550V HRC 20 A 550V HRC 20 A 550V Elektromos védelem IP25 IP25 IP25 Indulóáram max. 16 A 20 A 13,2 A Áramfelvétel max. 16 A 20 A 3,5 A A szivattyú teljesítmény felvétele W W W A ventilátor teljesítmény felvétele W W W Elektromos besorolás I I I A túlfeszültség kategóriája II II II Ventilátor fordulatszám 550 ford/perc 700 ford/perc 700 ford/perc Zajterhelés A7W35 üzemáll. mellett 60 db(a) 65 db(a) 65 db(a) (EN és EN ISO ) Zajterhelés A7W45 üzemáll. mellett 60 db(a) 65 db(a) 65 db(a) (EN és EN ISO ) Zajterhelés A7W55 üzemáll. mellett 61 db(a) 66 db(a) 66 db(a) (EN és EN ISO ) Zajterhelés A35W18 üzemáll. mellett 62 db(a) 66 db(a) 66 db(a) (EN és EN ISO ) Tároló-töltő hőmérséklet max. 63 C 63 C 63 C Levegő hőmérséklet min. -20 C -20 C -20 C (fűtés és tárolótöltés) Levegő hőmérséklet max. 35 C 35 C 35 C (fűtés) Levegő hőmérséklet max. 46 C 46 C 46 C (melegvíz-készítés) Levegő hőmérséklet min. 10 C 10 C 10 C (hűtés) Levegő hőmérséklet max. 46 C 46 C 46 C (hűtés) Levegőáram max m 3 /h m 3 /h m 3 /h Vaillant Saunier Duval Kft. 20 / 134. oldal Vaillant arotherm tervezési segédlet

21 Műszaki adatok fűtőkör VWL 85/2 A 230 V VWL 115/2 A 230 V VWL 115/2 A 400 V Legkisebb üzemi nyomás 1 bar 1 bar 1 bar Legnagyobb üzemi nyomás 3 bar 3 bar 3 bar A hőszivattyú fűtési körének víztartalma 1,6 l 2,1 l 2,1 l A fűtőkör minimálisan szükséges 21 l 35 l 35 l víztartalma A névleges térfogatáram minimuma 380 l/óra 540 l/óra 540 l/óra A névleges térfogatáram maximuma l/óra l/óra l/óra Hidraulikus nyomáskülönbség 450 mbar 300 mbar 300 mbar Műszaki adatok hűtőkör VWL 85/2 A 230 V VWL 115/2 A 230 V VWL 115/2 A 400 V Hűtőközeg típusa R410 A R410 A R410 A A hűtőközeg mennyisége 1,95 kg 3,53 kg 3,53 kg Maximálisan megengedett üzemi 41,5 bar 41,5 bar 41,5 bar nyomás Kompresszor típusa forgódugattyús forgódugattyús forgódugattyús Olaj típusa speciális polivinil speciális polivinil speciális polivinil A hűtőkör szabályozása elektronikus elektronikus elektronikus A hőszivattyús rendszer teljesítményadatai VWL 85/2 A 230 V VWL 115/2 A 230 V VWL 115/2 A 400 V Fűtési teljesítmény A2/W35 4,6 kw 5,5 kw 5,5 kw Teljesítményszám A2/W35 3,8 3,4 3,4 COP az EN szerint Effektív telj. felvétel (A2W35 esetén) 1,3 kw 1,7 kw 1,7 kw Áramfelvétel (A2W35 esetén) 5,7 A 7,4 A 2,5 A Fűtési teljesítmény A7/W35 8,1 kw 10,5 kw 10,5 kw Teljesítményszám A7/W35 4,8 4,2 4,2 COP az EN szerint Effektív telj. felvétel (A7W35 esetén) 1,8 kw 2,6 kw 2,6 kw Áramfelvétel (A7W35 esetén) 7,8 A 11,3 A 11,3 A Fűtési teljesítmény A7/W45 7,8 kw 10,2 kw 10,2 kw Teljesítményszám A7/W45 3,8 3,5 3,5 COP az EN szerint Effektív telj. felvétel (A7W45 esetén) 2,1 kw 3,0 kw 3,0 kw Áramfelvétel (A7W45 esetén) 9,1 A 13,0 A 4,3 A Fűtési teljesítmény A7/W55 7,1 kw 9,8 kw 9,8 kw Teljesítményszám A7/W55 3,0 2,9 2,9 COP az EN szerint Effektív telj. felvétel (A7W55 esetén) 2,4 kw 3,5 kw 3,5 kw Áramfelvétel (A7W55 esetén) 10,4 A 15,2 A 5,1 A Hűtési teljesítmény A35/W18 7,0 kw 10,6 kw 10,6 kw Teljesítményszám A35/W18 3,3 3,3 3,3 Energiahatékonysági hányados EN szerint Effektív telj. felvétel (A35W18 esetén) 2,2 kw 3,3 kw 3,3 kw Áramfelvétel (A35W18 esetén) 9,6 A 14,3 A 4,8 A Hűtési teljesítmény A35/W7 5,2 kw 7,55 kw 7,55 kw Teljesítményszám A35/W7 2,6 2,7 2,7 Energiahatékonysági hányados EN szerint Effektív telj. felvétel (A35W7 esetén) 2,0 kw 2,86 kw 2,86 kw Áramfelvétel (A35W7 esetén) 8,7 A 12,4 A 4,1 A Vaillant Saunier Duval Kft. 21 / 134. oldal Vaillant arotherm tervezési segédlet

22 A hőszivattyú fűtési körében rendelkezésre álló nyomás 11: ábra: a hőszivattyú fűtési körében rendelkezésre álló nyomás 1 VWL 85/2 (vízhőmérséklet 20 C) 2 VWL 115/2 (vízhőmérséklet 20 C) A Maradék szállítónyomás (kpa) B Átfolyás mennyisége (liter/óra) C Maradék szállítónyomás (mbar) Vaillant Saunier Duval Kft. 22 / 134. oldal Vaillant arotherm tervezési segédlet

23 Csatlakozó és befoglaló méretek 12. ábra: Befoglaló méretek Vaillant Saunier Duval Kft. 23 / 134. oldal Vaillant arotherm tervezési segédlet

24 2.2 A működés folyamata 13. ábra: Az arotherm működési folyamata - fűtés Az arotherm egy kompakt és helytakarékos, monoblokk felépítésű levegő/víz hőszivattyú, amelyben a teljes berendezés a kültéri egységben található. A levegőből, mint hőforrásból vett hőt a hőszivattyú kint adja át a fűtési vízre. Ehhez ventilátor segítségével szívjuk a levegőt, ami közvetlenül a párologtatóra jut. Ebben a levegő energiája az alumínium lamellák által a csőregiszterben áramló hűtőközegre jut, amelynek következtében az elpárolog. Ezt követően a kompresszor ezt a forrásenergiát a hűtőközeg gőzének komprimálásával egy magasabb hőmérsékleti szintre emeli. Végezetül a hűtőközeg a kondenzátorban adja át hőenergiáját a fűtővíz felé. A ventilátor fordulatszámát az igényeknek megfelelően egy külön elektromos egység szabályozza a hőszivattyún belül, tehát magasabb külső léghőmérsékleteknél alacsonyabb és hűvösebb időben pedig magasabb ventilátor fordulatszám szükséges. Kompresszor inverteres technológiával A Vaillant arotherm hőszivattyúk inverteres működésű kompresszorral vannak felszerelve. A kompresszor fordulatszám szabályozásával csak akkora teljesítmény termelődik, amely az épület aktuális fűtési hőszükségletének lefedéséhez szükséges. Az állandó be- és kikapcsolás gátolt. Az inverteres technika előnyei: A kompresszor hosszabb működési ideje, kevesebb kapcsolási folyamattal Konstans/stabil hőmérsékleti folyamatok a fűtött helyiségekben A hőszivattyú teljesítményének illesztése az épület tényleges fűtési hőszükségletéhez Csekély induló áramok Vaillant Saunier Duval Kft. 24 / 134. oldal Vaillant arotherm tervezési segédlet

25 2.3 A rendszer tartozékai A hőszivattyúban a hűtőközeg kör minden lényeges alkotóeleme megtalálható. A készüléket az épületen kívül kell felállítani, tehát a fűtési üzem vagy a melegvíz-készítés számára szükséges energiamennyiség kint keletkezik. A termelt hő a fűtési víz útján a házba és ott a fűtési rendszerre vagy a melegvíz tárolóra jut. Mivel a hőszivattyú a szabadban van felállítva, így minden, a felhasználó számára szükséges kezelőelem egy paraméterező egységben van, amit a házban a fűtési rendszerhez kell integrálni. A kezelőegység mellett a fűtési rendszer felépítéséhez az épületben különböző hidraulikus modulok állnak rendelkezésre, amelyek kimondottan az arotherm hőszivattyúval lettek összehangolva. Az alábbi modulok állnak rendelkezésre: - VWZ AI hőszivattyú vezérlőmodul - VWZ MEH 61 hidraulikus állomás - VWZ MEH 60 elektromos fűtőpatron - VWZ MPS 40 kompakt puffertartály - VWZ MWT 150 hőcserélő modul Hőszivattyú vezérlőmodul A hőszivattyú számára releváns paraméterek beállítása és kezelése a hőszivattyú vezérlőmodulon történik. A DIA rendszer a felhasználó kommunikációs eszköze a készülék elektromos egységével. A vezérlőmodul, fűtési rendszer és hőszivattyú közötti kommunikáció az ebus csatornán folyik. A Digitális Információs- és analízis rendszer (DIA) az alábbiakból áll: - Hibatörlő gomb a zavarok törlésére - Kezelőgombok - Kijelző A hőszivattyúnak nincs be/kikapcsoló gombja. A hőszivattyú vezérlőmodul minden arotherm fűtési rendszerben szükséges. A VWZ MEH 61 hidraulikus állomás integráltan tartalmazza a vezérlőmodult. Abban az esetben, ha a fűtési rendszerben ezt az egységet nem használjuk, akkor a falra szerelhető verziójú VWZ AI VWL X/2 hőszivattyú vezérlőmodult kell betervezni. A hőszivattyú vezérlőmodul nem helyettesíti a fűtési rendszer szabályozóját. A teljes hőszivatytyús rendszer vezérléséhez kötelező az időjáráskövető calormatic 470/4 szabályozót alkalmazni. Multifunkciós ki- és bemenetek Az elektromos panel a VWZ AI VWL X/2 és a VWZ MEH 61 tartozékmodulokban multifunkciós ki- és bemenetekkel rendelkezik. A funkcionalitás mindenkori hozzárendelése a calormatic 470/4 rendszerszabályozón történik a rendszerkonfiguráció alatt. Vaillant Saunier Duval Kft. 25 / 134. oldal Vaillant arotherm tervezési segédlet

26 2.4 VWZ AI hőszivattyú vezérlőmodul termékbemutatás Alkalmazási lehetőségek 14. ábra: VWZ AI VWL X/2 hőszivattyú vezérlőmodul Falra szerelhető hőszivattyú vezérlőmodul az integrált elektromos vezérlőpanellel ellátott arotherm hőszivattyú számára. Kialakítás A kezelőegység az alábbi alkotóelemekből áll: - ebus kapocsléc - Kijelzővel és kezelőgombokkal ellátott készülék kezelőfelület - VR 10 hőmérsékletérzékelő (2 db) Termék Rendelési szám VWZ AI VWL X/2 A West VWZ AI VWL X/2 A East A magyarországi forgalomban az East verzió szerepel, amely csak a termékhez mellékelt dokumentációs csomag tartalmában tér el a nyugat európai modellektől (West). Műszaki adatok VWZ AI VWL X/2 A Üzemi feszültség (U max ) 230 V Teljesítmény-felvétel 2 VA A kimeneti relé kontaktterhelése 2 A Összáram 4 A Az érzékelők üzemi feszültsége 3,3 V ebus vezetékek keresztmetszete 0,75 mm 2 (kisfeszültség) Érzékelő vezetékek keresztmetszete 0,75 mm 2 (kisfeszültség) A 230 V-os csatlakozó vezetékek 1,5 mm 2 keresztmetszete (szivattyúk és a keverő bekötőkábele) Elektromos védelem IP 20 Védelmi osztály II Maximális környezeti hőmérséklet 40 C Magasság 174 mm Szélesség 272 mm Mélység 52 mm Vaillant Saunier Duval Kft. 26 / 134. oldal Vaillant arotherm tervezési segédlet

27 2.5 Elektromos utánfűtő modulok Az arotherm hőszivattyúk nem rendelkeznek elektromos kiegészítő fűtéssel. Az elektromos kiegészítő fűtésre külön rendelhető tartozékként a VWZ MEH 61 vagy a VWZ MEH 60 hidraulikus modulok alkalmazhatók. Maximum 6 kw (3 db fűtőpatron 2 kw teljesítménnyel) elektromos fűtési teljesítményükkel a fűtési rendszerben ezek az alábbi feladatokat teljesítik: - A hőszivattyú támogatása melegvíz üzemben - A hőszivattyú támogatása nagyon alacsony külső léghőmérsékletek mellett - Támogatás a leolvasztási és fagyvédelmi funkció során - Melegvíz-tároló legionellák elleni védelmi funkciója monoenergikus üzemben (a hőszivattyú által előállított előremenő hőmérséklet maximum 63 C-os, ami ehhez nem elegendő) - A hőszivattyú támogatása padlószárítás során Az elektromos kiegészítő fűtés maximális teljesítménye választhatóan 2, 4 vagy 6 kw-ra állítható be. A teljesítmény a calormatic 470/4 rendszerszabályozón vagy a különböző elektromos csatlakozási verziók útján közvetlenül az elektromos kiegészítő fűtésen állítható be. VWZ MEH 61 hidraulikus állomás termékbemutatás Alkalmazási lehetőségek 15. ábra: VWZ MEH 61 hidraulikus állomás A VWZ MEH 61 hidraulikus állomás integrált hőszivattyú vezérlőmodullal és váltószeleppel ellátott elektromos utánfűtő modul az arotherm készülékkel kialakított fűtési rendszer számára. A hőszivattyú rendszerkialakítása és konfigurációja függvényében támogatja a hőszivattyú hőellátását. Vaillant Saunier Duval Kft. 27 / 134. oldal Vaillant arotherm tervezési segédlet

28 Az elektromos fűtőpatron teljesítménye az igények függvényében a megfelelő teljesítményre kapcsolható (2, 4 és 6 kw). Az állomás elektromosan a 230 vagy a 400 Voltos hálózatra köthető. Kialakítás A hidraulikus állomás az alábbi alkotóelemekből áll: - ebus kapocsléc - Kijelzővel és kezelőgombokkal ellátott készülék kezelőfelület - Biztonsági hőmérséklet határolóval ellátott elektromos fűtőpatron - 10 literes fűtési tágulási tartály - Háromutas váltószelep - Fűtési nyomásszenzor - Fűtési biztonsági szelep - VF1 hőmérsékletérzékelő - Csatlakozókábel Műszaki adatok VWZ MEH 61 Üzemi feszültség (U max ) 400 V Fűtés 70 C-ig Hűtés 7 C-ig Elektromos védelem IP 20 Védelmi osztály II Belső hőmérséklet max. 70 C Maximális környezeti hőmérséklet 40 C Magasság 720 mm Szélesség 440 mm Mélység 350 mm Vaillant Saunier Duval Kft. 28 / 134. oldal Vaillant arotherm tervezési segédlet

29 Befoglaló méretek 16. ábra: VWZ MEH 61 felépítés és befoglaló méretek 1 Csatlakozó doboz 2 Elektromos fűtőpatron 3 Tágulási tartály (10 liter) 4 Háromutas váltószelep 5 Biztonsági szelep (fűtés) 6 Előremenő/visszatérő a hőszivattyúhoz (R 1) 7 Melegvíz-tároló előremenő/visszatérő (R 1) 8 A biztonsági szelep lefúvató vezetéke 9 Fűtőkör előremenő/visszatérő (R 1) Vaillant Saunier Duval Kft. 29 / 134. oldal Vaillant arotherm tervezési segédlet

30 Nyomásveszteségi diagram 17. ábra: A VWZ MEH 61 nyomásveszteségi görbéje fűtő- és melegvíz-készítő üzemben 1 Fűtési üzem 2 Melegvíz-üzem Vaillant Saunier Duval Kft. 30 / 134. oldal Vaillant arotherm tervezési segédlet

31 VWZ MEH 60 elektromos fűtőpatron termékbemutatás Alkalmazási lehetőségek 18. ábra: VWZ MEH 60 elektromos fűtőpatron Az elektromos fűtőpatron utánfűtő modulban egészíti ki a hőszivattyút, monoenergikus üzemben. Ez az egység a 230 V vagy a 400 Voltos hálózattal is összeköthető. Az elektromos bekötés típusa szerint a teljesítményt az igények függvényében 2, 4 és 6 kw-ra lehet beállítani. Az elektromos modul egy vezérlőkábel segítségével köthető össze a hőszivattyú vezérlő moduljával. Kialakítás Az elektromos utánfűtő modul az alábbi alkotóelemekből áll: - Biztonsági hőmérséklethatároló a kiegészítő fűtés számára - Elektromos bekötődoboz - Légtelenítő szelep - Ürítő szelep Műszaki adatok VWZ MEH 60 Üzemi feszültség (U max) 230 V/50 Hz 230 V/50 Hz 400 V/50 Hz Max. teljesítmény-felvétel 6,0 kw 4,0 kw 6,0 kw (P max) Biztosíték (I max) 30 A 20 A 10 A Elektromos védelem IP X4 Max. megeng. üzemi ny. 3,0 bar Minimális üzemi nyomás 0,5 bar Nettó tömeg 4 kg Magasság 500 mm Szélesség 280 mm Mélység 250 mm Vaillant Saunier Duval Kft. 31 / 134. oldal Vaillant arotherm tervezési segédlet

32 Befoglaló méretek 19. ábra: VWZ MEH 60 felépítés és befoglaló méretek 1 Csatlakozás a fűtési körre (R 1) 2 Csatlakozás a hőszivattyúra (R 1) Vaillant Saunier Duval Kft. 32 / 134. oldal Vaillant arotherm tervezési segédlet

33 2.6 VWZ MPS 40 kompakt puffertartály termékbemutatás Alkalmazási lehetőségek 20. ábra: VWZ MPS 40 kompakt puffertartály A VWZ kompakt puffer tartályt a hőszivattyú és a fűtési rendszer hidraulikus szétválasztására lehet alkalmazni. Ennek köszönhetően zárt padlófűtési körök esetén is mindig biztosítható a minimálisan átkeringtetett folyadékmennyiség. Bivalens üzemmódú fűtési rendszerben a kiegészítő fűtőkészüléket hidraulikusan a kompakt puffer tartályra lehet csatlakoztatni. Ezen kívül egy az egység a visszatérő ággal sorba kötött tartályként is használható. Ez a fűtési rendszer vízmennyiségének növelését szolgálja, ezzel hosszabbítva a hőszivattyú működési idejét. Kialakítás A VWZ MPS 40 kompakt puffertartály a hőtermelő kör előremenő- és visszatérő ága számára több csatlakoztatási lehetőséggel van kialakítva. Szekunder oldalon a fűtési körök előremenő- és visszatérő csonkjai állnak rendelkezésre. A puffertartály felső és alsó tartományában terelőlemezek találhatók, amelyek az optimális hőátadást szolgálják a puffer modulon belül. Szinte teljesen kizárható a különböző hőmérsékleti zónák, illetve térfogatáramok összekeveredése. A puffer tartályba egyetlen hőmérséklet érzékelőt lehet elhelyezni. A tartály tényleges űrtartalma: 35 liter. Műszaki adatok Tartály névleges űrtartalom Tömeg Maximális üzemi nyomás Minimális üzemi nyomás Magasság Szélesség Mélység VWZ MPS l 18 kg 3,0 bar 0,5 bar 720 mm 360 mm 350 mm Vaillant Saunier Duval Kft. 33 / 134. oldal Vaillant arotherm tervezési segédlet

34 21. ábra: VWZ MPS 40 befoglaló méretek Vaillant Saunier Duval Kft. 34 / 134. oldal Vaillant arotherm tervezési segédlet

35 Hidraulikus csatlakozás A VWZ MPS 40 kompakt puffer tartályt a hőszivattyú és a hőhasznosító rendszer hidraulikus szétválasztására vagy a hőszivattyús rendszerben a kiegészítő fűtőkészülékek hidraulikus bekötésére lehet használni. Hidraulikus szétválasztás Az alábbi ábra a kompakt puffertartály csatlakoztatási lehetőségeit mutatja, ha a hőhasznosító rendszert hidraulikusan szét kell választani ahhoz, hogy biztosítható legyen minimálisan átkeringtetett folyadékmennyiség. A bekötési helyzetnek megfelelően vegye figyelembe a különböző nyomásveszteségeket. Bekötési lehetőségek a hidraulikus szétválasztáshoz 22. ábra: A hidraulikus szétválasztás hidraulikus csatlakoztatása 1 Hőszivattyú előremenő/visszatérő 3 Hőhasznosító rendszer előremenő/visszatérő 4 Vakdugó (nem használt csatlakozások számára) Vaillant Saunier Duval Kft. 35 / 134. oldal Vaillant arotherm tervezési segédlet

36 A kiegészítő fűtőkészülék bekötése A rásegítő fűtőkészüléket az alábbi ábrának megfelelően lehet a hőszivattyús rendszerbe bekötni. A kiegészítő fűtőkészülék hidraulikus bekötésének csatlakoztatási lehetősége 23. ábra: A kiegészítő fűtőkészülék hidraulikus csatlakoztatása 1 Hőszivattyú előremenő/visszatérő 2 Rásegítő fűtőkészülék előremenő/visszatérő 3 Hőhasznosító rendszer előremenő/visszatérő 4 Vakdugó (nem használt csatlakozások számára) Vaillant Saunier Duval Kft. 36 / 134. oldal Vaillant arotherm tervezési segédlet

37 24. ábra: Az MPS 40 nyomásvesztesége különböző csatlakoztatási helyzetek esetén Vaillant Saunier Duval Kft. 37 / 134. oldal Vaillant arotherm tervezési segédlet

38 2.7 VWZ MWT 150 hőcserélő modul termékbemutatás Alkalmazási lehetőségek 25. ábra: VWZ MWT 150 hőcserélő modul A VWZ MWT 150 az arotherm fűtési rendszer számára külön rendelhető kiegészítő modul. A hőcserélő beépítésével hidraulikus rendszerleválasztást lehet a hőszivattyú és a fűtési rendszer között létesíteni. Ezzel a hőszivattyú védhető a fagy ellen anélkül, hogy a teljes rendszert fagyállóval kellene feltölteni. Kialakítás A hőcserélő modul az alábbi alkotóelemekből áll: - Nagyhatékonyságú szivattyú - Lemezes hőcserélő - A hűtőközeg kör töltőberendezése - A fűtési kör biztonsági szelepe Műszaki adatok VWZ MWT 150 Üzemi feszültség (U max ) 230 V Maximális elektromos teljesítményfelvétel 45 W (szivattyú) Maximális üzemi nyomás 3,0 bar Minimális üzemi nyomás 0,5 bar Elektromos védelem IP 20 Védelmi osztály II Maximális környezeti hőmérséklet 40 C Magasság 500 mm Szélesség 360 mm Mélység 250 mm Vaillant Saunier Duval Kft. 38 / 134. oldal Vaillant arotherm tervezési segédlet

39 Befoglaló méretek 26. ábra: VWZ MWT 150 felépítés és befoglaló méretek 1 Fűtőkör visszatérő (R 1) 2 Fűtőkör előremenő (R 1) 3 A biztonsági szelep lefúvató vezetéke 4 Hőszivattyú visszatérő (R 1) 5 Hőszivattyú előremenő (R 1) 27. ábra: A VWZ MWT 150 maradék emelőmagasság Vaillant Saunier Duval Kft. 39 / 134. oldal Vaillant arotherm tervezési segédlet

40 3. Hőszivattyús rendszerek tervezése 3.1 A Vaillant hőszivattyús rendszerei A hőszivattyú alkalmazhatóságának eldöntése során alapvetően a teljes rendszert kell figyelembe venni. Új rendszerek tervezése esetén a hőelosztó rendszert alacsony előremenő fűtővíz hőmérsékletre kell méretezni. A hőszivattyú természetesen már létező, erre az üzemre alkalmas, hagyományos hőleadókkal ellátott fűtési rendszerekben is használható. A Vaillant hőszivattyúi (a külső léghőmérséklet függvényében) maximum 43 és 63ºC fokos előremenő fűtővíz hőmérséklet előállítására alkalmasak, ezért fűtési rendszerek modernizációja esetén is használhatók. Hőszivattyúval alapvetően felületfűtő, illetve hagyományos hőleadó rendszerek (radiátorok) láthatók el. Azonban a hőszivattyúval kombinált padlófűtési- és/vagy falfűtési rendszerek óriási előnye, hogy a fűtővíz hőmérsékletét nagyon alacsony értéken (35ºC) lehet tartani. Ebben a működési tartományban a hőszivattyús rendszer különösen hatékonyan működik. Abban az esetben, ha a magasabb előremenő hőmérsékletek hideg időjárás során elkerülhetetlenek, a hőszivattyú kiegészítő fűtőkészülékkel támogatható. A speciálisan erre a célra kifejlesztett kompakt puffertartály használatának köszönhetően a hőszivattyú a hőellátáshoz párhuzamos üzemben is különösen hatékonyan hozzájárul. A hőforrás oldal szempontjából nagyon fontosak az objektum környezetének tulajdonságai, hogy alapvetően megvizsgáljuk a hőszivattyús rendszer alkalmasságát. A megfelelő hőforrás legyen elérhető, illetve elegendő hely álljon hozzá rendelkezésre, a geológiai feltételek pedig a szükséges engedélyek mellett adottak legyenek a hőforrás hasznosítására. A hőszivattyús rendszer tervezése szempontjából ez azt jelenti, hogy a hőleadó rendszerhez képest a hőforrás oldal tervezésének nagyobb a jelentősége (azaz alaposabb felkészültséget és körültekintést igényel, mint a gázzal fűtött hagyományos fűtési rendszerek tervezése). A következő fejezetek áttekintést adnak az optimális hőszivattyús rendszer kialakítására a többféle alkalmazási lehetőségen keresztül. Az egyes rendszerek kialakításával kapcsolatban további információkat a vonatkozó fejezetben talál. A hőszivattyús rendszer A hőszivattyús rendszer (WPA = Wärmepumpenanlage) alatt alapvetően olyan berendezést értünk, ahol egy adott épület hőellátása hőszivattyúval történik. Ez a rendszer lényegében három fő komponensből áll: - A hőforrásoldal (WQ = Wärmequelle) a földkéregben, a talajvízben és a környezeti levegőben felhalmozott napenergiát hasznosítja, amit aztán a hőszivattyúhoz juttat. - Ezt az energiát a hőszivattyú (WP = Wärmepumpe) a fűtés számára hasznosítható hőfokszintre emeli. A hőszivattyúk a hőforrás és a hőátadás alapján alapvetően az alábbiak szerint különböztethetők meg: Víz/víz hőszivattyú Talajhő/víz hőszivattyú Talajhő/levegő hőszivattyú Levegő/víz hőszivattyú Levegő/levegő hőszivattyú - A hőhasznosító rendszer (WNA = Wärmenutzungsanlage) a kinyert hőenergiát a fűtendő helyiségnek adja le. Ahhoz, hogy a jó hatásfok elérhető legyen (éves munkaszám), alapvetően felületfűtést (padlófűtés vagy fal, illetve mennyezetfűtés) kell tervezni és kialakítani. Annak érdekében, hogy a rendszer gazdaságosan és hibák nélkül üzemelhessen, minden egyes rendszerelemet optimálisan kell egymással összehangolni. Vaillant Saunier Duval Kft. 40 / 134. oldal Vaillant arotherm tervezési segédlet

41 28. ábra: A hőszivattyús rendszer elemei A hőszivattyú üzemmódjai A hőszivattyú üzemmódjai alapvetően az alábbi csoportokra osztható: Monovalens üzemmód: A hőszivattyú az egyetlen hőtermelő a fűtési rendszer és a melegvíz-készítés számára. A rendszer tervezése során a hőforrást egész éves üzemre kell kialakítani. 29. ábra: Monovalens üzemmód Monoenergikus üzemmód: A hőellátást két, ugyanazzal az energiahordozóval működő hőtermelő biztosítja. A csúcsterhelések lefedésére a hőszivattyú elektromos kiegészítő fűtéssel van összekötve. Vaillant Saunier Duval Kft. 41 / 134. oldal Vaillant arotherm tervezési segédlet

42 Az elektromos kiegészítő fűtés a hőhasznosító-rendszer fűtési előremenőjébe van beépítve, működését pedig a hőszivattyú vezérlése szabályozza. Jól méretezett rendszer esetén a teljes hőigény maximum 15%-át fedheti le az elektromos kiegészítő fűtés. Bivalens, alternatív üzemmód: A teljes hőigény lefedéséhez a hőszivattyú mellett egy másfajta energiahordozóval működő második hőtermelő is be van építve. Ilyenkor a hőszivattyú csak az úgynevezett bivalens pontig dolgozik, hogy alacsonyabb külső léghőmérsékletek mellett a hőellátás a második hőtermelővel (pl. gázkazán) legyen biztosítható. Ennek az üzemmódnak a leggyakoribb felhasználási területe a magas előremenő hőmérsékletekkel működő hőhasznosító rendszerek, ahol a hőszivattyú az éves fűtési üzem közel 60-70%-át képes lefedni (Közép-Európa jelenlegi hőmérsékleti viszonyai mellett). 30. ábra: Bivalens, alternatív üzemmód Bivalens, párhuzamos üzemmód: A teljes hőigény lefedéséhez a hőszivattyú mellett egy másfajta energiahordozóval működő második hőtermelő is be van építve. A hőigény lefedésébe ilyenkor meghatározott külső léghőmérséklet alatt a második hőtermelő is bekapcsolódik. Az üzemmód feltétele, hogy a hőszivattyú a legalacsonyabb külső hőmérséklet mellett is üzemben tudjon maradni. 31. ábra: Bivalens, párhuzamos üzemmód Vaillant Saunier Duval Kft. 42 / 134. oldal Vaillant arotherm tervezési segédlet

43 Bivalens, részben párhuzamos üzemmód: A szükséges hőmennyiséget egy meghatározott külső hőmérsékletig a hőszivattyú biztosítja önmagában. Abban az esetben, ha a hőmérséklet ez alá csökken, a második hőtermelő is bekapcsolódik. A hőszivattyú akkor kapcsol le, ha már nem elegendő az előremenő fűtővíz hőmérséklete. Ilyenkor a második hőtermelő veszi át a teljes hőellátást. 32. ábra: Bivalens, részben párhuzamos üzemmód Vaillant Saunier Duval Kft. 43 / 134. oldal Vaillant arotherm tervezési segédlet

44 3.2 A levegő/víz hőszivattyús rendszer tervezésének folyamata A levegő/víz hőszivattyúk az igényeknek megfelelően állítják elő a fűtési- és melegvíz-üzem számára szükséges hőteljesítményt. Ehhez különösen a szükséges hőteljesítmény kiszámítása, a bivalens pont meghatározása és a potenciális előremenő hőmérséklet felülvizsgálata fontos. 33. ábra: Levegő/víz hőszivattyús rendszer tervezési folyamata A folyamatábra a tervezési lépseket és az ahhoz szükséges fontosabb szabványokat és előírásokat adja meg. Vaillant Saunier Duval Kft. 44 / 134. oldal Vaillant arotherm tervezési segédlet

45 3.3 A legalacsonyabb külső léghőmérséklet meghatározása A legalacsonyabb külső léghőmérsékletre azért van szükség, hogy kiszámíthassuk a külső környezet felé leadott hőveszteségeket. Ezzel kapcsolatban vegye figyelembe az MSZ / ajánlásait. A legalacsonyabb külső léghőmérséklet a levegő/víz hőszivattyú teljesítmény diagramjába történő bejegyzéshez szükséges. 3.4 Az épület fűtési hőszükségletének megadása A hőtermelő, csőhálózat rendszer és az egyedi helyiségekben használt hőleadó felületek méretezésének mindig a számított fűtési, valamint a melegvíz-készítési hőszükséglet az alapja. Egy épület fűtési hőszükséglete különböző módon és eltérő pontossággal határozható meg. A szükséges értékek viszonylag pontos kalkulációját a DIN EN ( Épületek hőszükséglet számításának szabályai ) szabvány szolgálja. Ezen kívül a számítás a DIN szerint is elvégezhető (Magyarországon erre sokszor még az MSZ / használatos). A szükséges fűtési teljesítményt azért határozzuk meg, hogy a hőtermelőt és a hőelosztó rendszert a fűtési felületekkel méretezhessük. A fűtési hőszükségletet a hőteljesítmény definiálja, amit a fűtési rendszerről az épületbe vezetünk, hogy a kívánt beltéri helyiséghőmérsékletet télen még a legalacsonyabb külső léghőmérséklet mellett is elérhessük. A számított fűtési hőszükségletet kw-ban adjuk meg. A szabvány szerint kiszámított fűtési hőszükséglet többek között az épület mindenkori felállítási helységéhez tartozó legalacsonyabb külső léghőmérséklet függvénye. Ez az épület minden egyes helyiségére számított fűtési hőszükségletek összege. A maximálisan szükséges teljesítményt kw-ban számoljuk, hogy az épület számára a legmegfelelőbb hőtermelőt választhassuk ki. Az egyes helyiségek számított fűtési hőszükséglete a mindenkori helyiség fűtőfelület kialakításának alapja. Abban az esetben, ha a hőtermelőnek az épület fűtésén kívül a melegvíz-tárolót is fel kell fűtenie, akkor figyelembe kell venni az ivóvíz melegítés megfelelő korrekciós tényezőjét. A gazdaságos és komfortos fűtési rendszer üzeméhez a fűtési hőszükséglet számításon túl az összes csővezeték, szerelvény és állítótag korrekt hidraulikus méretezése, valamint a megfelelő keringtető szivattyú kiválasztása is döntő mértékben hozzájárul. Ehhez családi házak esetén gyakran elegendőek a tapasztalati értékek, így a különösen komplex rendszereknél a szükséges számítások részletességétől el lehet tekinteni. A rendszer készre szerelése után kötelező a hidraulikus beszabályozás, amely annál fontosabb, minél több komponenst tartalmaz a rendszer. Ugyanez vonatkozik a szabályozó egyedi esetben illesztett paramétereire. 3.5 A melegvíz-igény meghatározása A használati melegvíz-készítés független az épület energetikai besorolásától, mert az igényt kizárólag a használó személyek száma, a használat egyidejűsége és a fogyasztók egyéni szükségletei határozzák meg. Ennek alapján a melegvíz-készítés tervezésének alapja a fogyasztói szokások rögzítése. A tervezés során a további fogyasztókat, mint mosógépek vagy az adott esetben szükséges cirkulációs vezetékeket is figyelembe kell venni. A központi rendszerek használati melegvízkészítésének egységes számítási alapjait a DIN ( Központi melegvíz-készítő berendezések ) szabvány tartalmazza (hazai szabányok: MSZ / és MI /1991). A melegvíz-igény meghatározásához manapság inkább abból az N igényszámból indulnak ki, amelyet a vízmelegítő berendezésnek az ahhoz csatlakoztatott fűtőkészülékkel kell elérnie. Az igényszám a személyek és a lakásokban használt csaptelepek számától és típusától függ. Normál esetben lakásonként 3,5 személlyel, egy fürdőkáddal és további 2 csapteleppel számolnak. Ez N=1 értéknek felel meg (normál lakás). Vaillant Saunier Duval Kft. 45 / 134. oldal Vaillant arotherm tervezési segédlet

46 A tároló gyártók dokumentumaiban megtalálható a DIN 4708 (3. rész) szerint mért teljesítményszám (N L ). A szabvány szerint mért N L tényező azonban a gyakorlatban nem alkalmas a hőszivattyús rendszerek kialakítására. Ennek oka az alacsonyabb előremenő hőmérséklet, amit a hőszivattyú még maximálisan elő tud állítani. Az N L tényező alapjául szolgáló 60 C fokos melegvíz hőmérséklet nem jön létre. Kivételt a bivalens hőszivattyús rendszerek képeznek, amelyeknél a teljes értékű kiegészítő fűtőkészülékkel biztosítható a melegvíz-készítés. A tároló kiválasztási kritériumai: - Az N L teljesítmény tényezőnek azonosnak vagy magasabbnak kell lennie, mint az N igényszám. - A hőtermelő teljesítménye legalább akkora legyen, mint a tartós melegvíz-teljesítmény (10/45 C mellett), ami a teljesítmény tényezővel együtt dokumentált. A hőszivattyús rendszer tervezése során a DIN EN szabványt ( Fűtési rendszerek tervezése hőszivattyúval ) vegye figyelembe, ha a hőszivattyút a melegvíz-igény és nem a fűtési hőszükséglet alapján kell megválasztani. A melegvíz-készítés hidraulikus megoldásának kiválasztása A csökkenő fűtési hőszükséglettel szemben egyre fontosabb a melegvíz-készítés energetikai része. Rosszul szigetelt épületeknél a melegvíz-igény alárendelt szerepet játszik, azonban a jobb hőszigetelésnek köszönhetően a helyiségek fűtése kevesebb energiát igényel, viszont a melegvíz-készítés része továbbra is állandó marad. Ennek aránya összehasonlításként gyakran a ház teljes energiaszükségletének háromszorosa vagy még ennél is több. Ezért nagyon fontos, hogy ügyeljünk a hatékony melegvízkészítésre. A melegvíz-készítés kiválasztására különböző hidraulikai megoldások léteznek az arotherm hőszivattyúval. Alapvetően három különböző lehetőséget különböztetünk meg: 1. Monovalens tároló fűtése hőszivattyúval. A szükséges utánfűtést elektromos fűtőpatron végzi. Kiegészítésként ennél a verziónál lehetőség van arra, hogy a használati vizet szolár rendszerrel melegítsük elő. 2. A használati melegvíz-készítést kizárólag a kiegészítő fűtőkészülék végzi (átfolyó rendszerben vagy indirekt fűtésű használati melegvíz-tárolón keresztül. A hőszivattyút csak a helyiségek fűtésére alkalmazzuk. Ez a verzió ott jó, ahol egy már meglévő, gázüzemű fali készülékkel ellátott fűtési rendszert kell hőszivattyú beépítésével modernizálni. 3. A melegvíz-készítés leghatékonyabb és legkomfortosabb módja bivalens melegvíztárolóval garantálható. Ilyenkor a hőszivattyú a tároló alsó csőkígyóján keresztül maximum 50 C-ra melegíti elő a vizet. Így a hőszivattyútól elvárt előremenő hőmérséklet a használati melegvíz-készítés során sem lesz túl magas, ezért a hőszivattyú magas hatásfokkal üzemelhet. Szükség esetén a víz a tároló felső csőkígyóján, az utánfűtő készülék segítségével a kívánt melegvíz hőmérsékletre fűthető. Utánfűtésre gázkészülékek és elektromos utánfűtő készülékek is alkalmazhatók. A legionellák elleni védelemmel kapcsolatos intézkedések A higiénikus ivóvizes berendezések telepítése kapcsán Németországban az alábbi, mértékadó törvényeket, irányelveket és műszaki szabályokat kell a tervezés, kivitelezés, üzemeltetés és karbantartás során figyelembe venni: - DIN EN 806 és DIN EN VDI/DVGW számú irányelv - DIN Ivóvíz rendelet DIN DIN DVGW munkalapok W 551 / W 553 Vaillant Saunier Duval Kft. 46 / 134. oldal Vaillant arotherm tervezési segédlet

47 Az általánosan elismert műszaki szabályok, valamint az alábbi megelőző tényezők figyelembe vételével a telepítés és üzemeltetés során hatásosan megelőzhetők a legionella baktériumok elterjedése az ivóvizes rendszerekben. - A tárolt melegvíz rendszeres felmelegítése legalább 60 C-ra, lehetőleg naponta egyszer, amennyiben tartani kell a 60 C-ot a tároló kilépő csonkján. - A cirkulációs vezeték 55 C foknál magasabb hőmérsékleteinél - Biztosítson azonos átfolyást/átáramlást (pl.: strang-szabályozó szelepekkel) - Kerülje a szerteágazó ivóvíz létesítményekben a holt és a pangó vezeték szakaszokat (adott esetben átfolyó rendszerű, elektromos vízmelegítővel biztosított decentrális melegvíz-készítést tervezzen a távol elhelyezkedő vagy ritkán használt csapolási helyeken). Az ivóvizes létesítmények tervezése során vegye azt is figyelembe, hogy biztosított legyen a készüléken, rendszerelemeken és vezetékekben a rendszer későbbi üzeme alatt a tisztíthatóság és fertőtlenítés. A mintavételezéshez tervezzen be megfelelő vételezési helyeket. 3.6 A hőszivattyú optimális teljesítmény-nagyságának megadása Értékek a fűtési üzem fűtési teljesítményének kiszámításához Valamely épület fűtési rendszerének szabványok szerinti számításához az alábbi értékeket kell feltétlenül megadni: - A legalacsonyabb külső léghőmérsékletre számított fűtési hőszükséglet - A tervezett hőelosztó rendszer működéséhez szükséges előremenő hőmérséklet A hőszivattyú szükséges fűtési teljesítménye A teljes fűtési teljesítményt, amit a hőszivattyúnak kell biztosítani, az alábbiakból tevődik össze: - Számított fűtési hőszükséglet - A használati melegvíz-készítés hőteljesítménye - A kedvezményes tarifarendszer szünet kompenzációjának hőteljesítménye A hőszivattyút úgy kell kialakítani, hogy az a 24 órás, legalacsonyabb külső léghőmérséklet mellett is fedezze az egész napos fűtési hőigényt. A szükséges fűtési teljesítmény kiszámításához ebből a 24 órás időtartamból le kell vonni a használati melegvíz-készítést és adott esetben a kedvezményes tarifa üzemszünetét is, mert csak így határozható az meg, mikor áll a hőszivattyú készenlétben, hogy a számított hőszükségletet tartósan fedezhesse. Az optimális teljesítmény-nagyság kiválasztása A hőforrás jelentősebb hőmérséklet változásai miatt a levegő/víz hőszivattyúk a teljes külső hőmérséklet tartományban (-20 és 20 C között) nem kép esek konstans hőteljesítmény és előremenő hőmérséklet biztosítására. Ezért a rendszer optimális kialakítása érdekében az alábbi öszszefüggéseket kell megvizsgálni: - A hőszivattyú fűtési teljesítménye - Bivalens pont a hőszivattyús rendszer lehető leghatékonyabb, energiatakarékos üzeméhez - A szükséges előremenő hőmérséklet elérése A fent megnevezett értékekből a hőszivattyú teljesítmény diagramjának segítségével az alkalmazhatósági korlátok figyelembe vétele mellett kiválasztható az adott feladatra használható hőszivattyú. Mivel a bivalens pont kiválasztását a hőszivattyú éves munkaszáma is befolyásolja, a bivalens pont költség- és optimális hatékonyságú meghatározásához, valamint a hőszivattyú ideális teljesítmény nagyságának (beleértve a használati melegvíz-készítést is) kiválasztásához mindenképp megfelelő tervező szoftvert javasolt használni. Ezzel összefüggésben a mindenkor érvényes helyi előírásokat és az adott esetben aktuális, a hőszivattyús berendezésekre vonatkozó támogatási programokat is figyelembe kell venni. Vaillant Saunier Duval Kft. 47 / 134. oldal Vaillant arotherm tervezési segédlet

48 3.7 A fűtőfelületek hőmérsékletének meghatározása A legideálisabbak a felületfűtések (pl.: padló- és falfűtés), amelyek az adott objektum fűtését alacsony előremenő/visszatérő hőmérsékletekkel biztosítják. A fűtőfelületeket nem szabad 45 C foknál magasabb hőmérsékletre tervezni. Amennyiben mégis ez az eset fordul elő, a hőszivattyú a külső léghőmérséklet alapján - maximum 63 C fokos előremenő hőmérsékletet érhet el, hogy ilyen hőmérséklet felett bivalens üzemben működjön. 3.8 A hűtés kialakítása Hűtés Az épület-hűtés tervezésével kapcsolatban elsősorban azokat a helyszíni lehetőségeket kell figyelembe venni, amelyek hozzájárulnak a hűtési igény csökkentéséhez. Tervezett vagy javított árnyékolással és megfelelő szellőztetési stratégiával így már jelentős energia-megtakarítási potenciál érhető el. Ennek köszönhetően már a tervezés fázisában olyan alacsony értéken tartható az aktív hűtés energiaszükséglete, amennyire csak lehet. Helyiség-hűtés padló- fal vagy mennyezetfűtő körrel A felülethűtés az enyhébb temperáló rendszerek közé tartozik, amelynek alkalmazását a ma használt kiváló minőségű hőszigetelés teszi lehetővé. A legjobb hőszigetelő anyagok és a hűtésre is alkalmas felületfűtés használata tökéletes üzemet biztosít. Az alap hűtésére alkalmas padló, mint hűtőfelület arra jó, hogy a nem hűtött lakóhelyiségekhez képest javítsuk a komfortot. Ez az alaphűtés a nagyfelületű, de enyhe hőelvonással jelentősen csökkentett helyiséghőmérsékletekhez vezet, ami nyáron hozzájárul a helyiségek kellemes temperálásához. A lehetséges hűtési teljesítmény ezek mellett a csővezetékek osztástávolságának, a vezetékeket fedő betonrétegnek és a padlót fedő réteg anyagának függvénye. Abban az esetben, ha csökken az osztási táv, nő a hűtési teljesítmény, mert csökken a felület átlagos hőmérséklete. A mai, hőszivattyús fűtésre használt rendszerek akkor használhatók legjobban felülethűtésre, ha az osztás távolsága 10 cm. A hőátadás szempontjából nagyon fontos tényező még a padlóburkolat típusa (a záró betonréteggel (esztrich) kialakított burkoláshoz képest). A vastag padlószőnyeg jelentősen csökkenti a hűtési teljesítményt, ezzel szemben a járólappal burkolt felület növeli azt. Hűtés ventilátoros konvektorra (és fan-coil) A manapság használt ventilátoros konvektorok összehasonlításképpen nagyon egyszerűen integrálhatók a hőhasznosító rendszerbe. Ezeket nem hűtőfolyadékkal, hanem a fűtési rendszer fűtésre és hűtésre használt vizével kell feltölteni. A ventilátoros konvektorokkal lehetőség van a lakóterek kontrollált szellőztetésre is. Ilyenkor kézzel vagy a megfelelő fűtési szabályozó segítségével lehet a hűtési hőmérsékletet beállítani. Helyiségek hűtésére használt ventilátoros konvektorok alkalmazása esetén a hőszivattyút az épület szükséges hűtési teljesítményéhez lehet illeszteni. A hőszivattyút és a ventilátoros konvektorokat a számított hűtésteljesítmény alapján kell kiválasztani. Vaillant Saunier Duval Kft. 48 / 134. oldal Vaillant arotherm tervezési segédlet

49 4. Rendszersémák 4.1 A rendszerséma konfigurációja a szabályozón A calormatic 470/4 szabályozón konfigurálni kell a fűtési rendszer hidraulikus sémáját. A beállított rendszerséma alapján különböző funkciók állnak a szabályozó kimenetén rendelkezésre. Az alábbiakban röviden összefoglaljuk az arotherm rendszer számára releváns rendszersémákat. 8-as rendszerséma - Minden rendszert hőcserélő modul nélkül használunk. Az arotherm hőszivattyút a fűtés és a melegvíz-készítés számára kiegészítő fűtőkészülékkel kombináljuk. A rásegítő fűtőkészülék üzeme alatt aktív a hőszivattyú fűtési szivattyúja. - A VWZ AI VWL X/2 vezérlőmodul multifunkciós kimenete (MA1) hűtés aktív funkcióval rendelkezik. - A fűtési rendszer az alábbi, külön rendelhető tartozékokkal bővíthető: - VR 61 a második fűtési körré bővítéshez (a VR 61 ZP/LP kimenete előre megadott funkcióval (cirkulációs szivattyú) rendelkezik) - VR 68 a napenergiával támogatott használati melegvíz-készítésre 9-es rendszerséma - A /4 szabályozó generáció használatára előkészítve. A calormatic 470/3 esetén nem használható. 10-es rendszerséma - Minden rendszert hőcserélő modullal használunk. Az arotherm hőszivattyút a fűtésre rásegítő fűtőkészülékkel kombináljuk. - A VWZ-MWT hőcserélő modul hidraulikusan választja le a hőelosztó rendszert. - A VWZ AI VWL X/2 vezérlőmodul multifunkciós kimenete (MA1) hőcserélő szivattyú funkcióval rendelkezik. - A fűtési rendszer az alábbi, külön rendelhető tartozékokkal bővíthető: - Külön rásegítő fűtés a használati melegvíz-készítésre vagy önálló melegvízszabályozással rendelkező kiegészítő fűtőkészülék. - VR 61 a második fűtési körré bővítéshez (a VR 61 ZP/LP kimenete előre megadott funkcióval (cirkulációs szivattyú) rendelkezik) - VR 68 a napenergiával támogatott használati melegvíz-készítésre 11-es rendszerséma - A /4 szabályozó generáció használatára előkészítve. A calormatic 470/3 esetén nem használható. 12-es rendszerséma - Kétzónás szabályozással ellátott monoenergikus rendszerek esetén. A fűtés és a melegvíz-készítés számára az arotherm hőszivattyút kiegészítő fűtőkészülékkel kombináljuk. A rásegítő fűtőkészülék üzeme alatt aktív a hőszivattyú fűtési szivattyúja. - A kétzónás szabályozás a VR 61 kiegészítő modul nélkül is lehetséges. Ehhez a VWZ AI VWL X/2 vezérlőmodul multifunkciós kimeneteit (MA1 és MA2) Zónaszelep funkcióra kell beállítani. Ebben az esetben nem lehet használni a VR 61 bővítő modult. - A fűtési rendszer az alábbi, külön rendelhető tartozékokkal bővíthető: - VR 68 a napenergiával támogatott használati melegvíz-készítésre Vaillant Saunier Duval Kft. 49 / 134. oldal Vaillant arotherm tervezési segédlet

50 4.2 Rendszerkapcsolási példák A rendszersémák áttekintése Rendszerkapcsolási séma 8, A-verzió 34. ábra: Rendszeráttekintés: 8 (A) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, csak felületfűtéses rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db direkt fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Vaillant Saunier Duval Kft. 50 / 134. oldal Vaillant arotherm tervezési segédlet

51 Rendszerkapcsolási séma 8, B-verzió 35. ábra: Rendszeráttekintés: 8 (B) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, ventilátoros konvektorból vagy radiátorokból álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db szabályozatlan fűtési kör ventilátoros konvektorokkal vagy radiátorokkal Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Vaillant Saunier Duval Kft. 51 / 134. oldal Vaillant arotherm tervezési segédlet

52 Rendszerkapcsolási séma 8, C-verzió 36. ábra: Rendszeráttekintés: 8 (C) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, kétkörös fűtési rendszerből és napenergiával támogatott használati melegvíz-készítő berendezésből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db szabályozatlan fűtési kör ventilátoros konvektorokkal vagy radiátorokkal 1 db szabályozott fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Napenergiával támogatott használati melegvíz-készítés bivalens melegvíz tárolóval Vaillant Saunier Duval Kft. 52 / 134. oldal Vaillant arotherm tervezési segédlet

53 Rendszerkapcsolási séma 8, D-verzió 37. ábra: Rendszeráttekintés: 8 (D) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, felületfűtési rendszerből és úszómedence fűtésből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db szabályozott fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Úszómedence fűtés Használati melegvíz-készítés külső melegvíz tárolóval Vaillant Saunier Duval Kft. 53 / 134. oldal Vaillant arotherm tervezési segédlet

54 Rendszerkapcsolási séma 8, E-verzió 38. ábra: Rendszeráttekintés: 8 (E) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma már meglévő fűtési rendszer modernizálása, illetve újépítésű, padlófűtési rendszerből vagy radiátorokból álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Bivalens üzemmód 1 db szabályozatlan radiátoros fűtési kör Aktív hűtési funkció (opcionális)* A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés a kiegészítő fűtőkészülékkel * Csak erre alkalmas hőleadók esetén! Vaillant Saunier Duval Kft. 54 / 134. oldal Vaillant arotherm tervezési segédlet

55 Rendszerkapcsolási séma 8, F-verzió 39. ábra: Rendszeráttekintés: 8 (F) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, felületfűtési körökből és napenergiával támogatott használati melegvíz-készítő berendezésből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód 2 db direkt, zónaszelepes szabályozással ellátott felületfűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Napenergiával támogatott használati melegvíz-készítés bivalens melegvíz tárolóval Vaillant Saunier Duval Kft. 55 / 134. oldal Vaillant arotherm tervezési segédlet

56 Rendszerkapcsolási séma 10, A-verzió 40. ábra: Rendszeráttekintés: 10 (A) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, padlófűtési körből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Hidraulikus leválasztás hőcserélő modullal 1 db szabályozatlan padlófűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Vaillant Saunier Duval Kft. 56 / 134. oldal Vaillant arotherm tervezési segédlet

57 Rendszerkapcsolási séma 10, B-verzió 41. ábra: Rendszeráttekintés: 10 (B) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, zónavezérlésből álló padlófűtési rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Hidraulikus leválasztás hőcserélő modullal Elektromos utánfűtés elektromos fűtőpatronnal 2 db direkt, zónaszelepes szabályozással ellátott felületfűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Vaillant Saunier Duval Kft. 57 / 134. oldal Vaillant arotherm tervezési segédlet

58 Rendszerkapcsolási séma 10, C-verzió 42. ábra: Rendszeráttekintés: 10 (C) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, két fűtési körből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Hidraulikus leválasztás hőcserélő modullal Utánfűtés elektromos kiegészítő fűtőkészülék segítségével 1 db szabályozatlan radiátoros fűtési kör 1 db szabályozott fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés bivalens melegvíz tárolóval Vaillant Saunier Duval Kft. 58 / 134. oldal Vaillant arotherm tervezési segédlet

59 Rendszerkapcsolási séma 12, A-verzió 43. ábra: Rendszeráttekintés: 12 (A) A rendszeráttekintés az adott feladatra alkalmas fűtési rendszer kiválasztására szolgál. A részletek kidolgozásához minden esetben vegye figyelembe a mindenkori rendszersémát. A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, zónavezérlésből álló felületfűtési rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés elektromos fűtőpatronnal 2 db direkt, zónaszelepes szabályozással ellátott felületfűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Vaillant Saunier Duval Kft. 59 / 134. oldal Vaillant arotherm tervezési segédlet

60 Rendszerkapcsolási séma 8, A-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 60 / 134. oldal Vaillant arotherm tervezési segédlet

61 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, csak felületfűtéses rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db direkt fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Tervezési tudnivalók - Azoknál a fűtési rendszereknél, amelyek túlnyomórészt termosztatikus vagy elektronikusan szabályozott szelepekkel rendelkeznek, a hőszivattyú számára folyamatosan biztosítani kell a kielégítő átáramlást. Abban az esetben, ha a hőszivattyút közvetlenül csatlakoztatjuk a fűtési körre, akkor a hőszivattyún garantálni kell a minimális vízmennyiséget (lásd a hőszivattyú műszaki adatai). Ez egy differenciál nyomáson alapuló túláram szelep (50-es tétel) segítségével érhető el. - Úgy állítsa be a differenciál nyomáson alapuló túláram szelepet, hogy létrejöjjön a legkisebb átfolyó vízmennyiség. - Az elektromos kapcsolási tervnek megfelelően kösse be a hőmérséklethatároló termosztátot, hogy használhassa a hőszivattyú padlóvédelmi funkcióját. - Hűtési funkcióval ellátott fűtési rendszerek esetén hűtési üzemre alkalmas egyedi helyiséghőmérséklet szabályozót kell használni. A kiegészítő fűtőmodul (95-ös tétel) olyan kapcsoló kimenetet kínál, amelyen keresztül az egyedi helyiséghőmérséklet szabályozó hűtési üzembe kapcsolható (ezzel kapcsolatban vegye figyelembe az elektromos huzalozási tervet). - A calormatic 470/4 üzembe helyezése során a 8-as sémát állítsa be. Tétel Megnevezés Db Rend. szám / Tudnivaló 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 13e calormatic 470/4 időjáráskövető szabályozó Külső érzékelő 1 A 13e tétel része 19 Hőmérséklet határoló termosztát VRC Visszacsapó szelep x 1) Idegen termék 38 Előnykapcsoló váltószelep 1 Készülékbe épített 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 1 1 A 95-ös tétel része A 43-as tétel része 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Túláram szelep Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 95 VWZ MEH 61 hidraulikus állomás SP1 Tároló hőmérséklet-érzékelő 1 A 95-ös tétel része ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 61 / 134. oldal Vaillant arotherm tervezési segédlet

62 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 62 / 134. oldal Vaillant arotherm tervezési segédlet

63 Rendszerkapcsolási séma 8, B-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 63 / 134. oldal Vaillant arotherm tervezési segédlet

64 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, ventilátoros konvektorból vagy radiátorokból álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db szabályozatlan fűtési kör ventilátoros konvektorokkal vagy radiátorokkal Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Tervezési tudnivalók - Azoknál a fűtési rendszereknél, amelyek túlnyomórészt termosztatikus vagy elektronikusan szabályozott szelepekkel rendelkeznek, a hőszivattyú számára folyamatosan biztosítani kell a kielégítő átáramlást. Abban az esetben, ha a hőszivattyút közvetlenül csatlakoztatjuk a fűtési körre, akkor a hőszivattyún garantálni kell a minimális vízmennyiséget (lásd a hőszivattyú műszaki adatai). Ez egy differenciál nyomáson alapuló túláram szelep (50-es tétel) segítségével érhető el. - Úgy állítsa be a differenciál nyomáson alapuló túláram szelepet, hogy létrejöjjön a legkisebb átfolyó vízmennyiség. - A hőszivattyú sűrű ki- és bekapcsolásainak elkerülése végett a fűtési rendszernek kielégítő víztartalmat kell biztosítani. Azok a fűtési rendszerek, amelyek túlnyomórészt ventilátoros konvektorból vagy radiátorokból állnak, általában csekély víztartalommal rendelkeznek. Ebben az esetben a kompakt puffertartály (93-as tétel) beépítését javasoljuk. - Ventilátoros konvektorok használata esetén a rendszerszabályozót össze kell hangolni azok áramtakarékos üzemével. A keverőmodul (13b tétel) erre olyan kimenetet kínál, amelyre ez ventilátoros konvektorok esetén aktiválható. - A ventilátoros konvektorokat egy, a helyszínen telepített relédoboz (22-es tétel) segítségével kösse rá a keverőmodulra (ezzel kapcsolatban vegye figyelembe az elektromos huzalozási tervet). - Hűtési funkcióval ellátott fűtési rendszerek esetén hűtési üzemre alkalmas egyedi helyiséghőmérséklet szabályozót kell használni. A kiegészítő fűtőmodul (95-ös tétel) olyan kapcsoló kimenetet kínál, amelyen keresztül az egyedi helyiséghőmérséklet szabályozó hűtési üzembe kapcsolható (ezzel kapcsolatban vegye figyelembe az elektromos huzalozási tervet). - A calormatic 470/4 üzembe helyezése során a 8-as sémát állítsa be. Vaillant Saunier Duval Kft. 64 / 134. oldal Vaillant arotherm tervezési segédlet

65 Tétel Megnevezés Db Rend. szám / Tudnivaló 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 13e calormatic 470/4 időjáráskövető szabályozó b VR 61/4 keverőmodul Külső érzékelő 1 A 13e tétel része 22 Leválasztó relé 1 Idegen termék 30 Visszacsapó szelep x 1) Idegen termék 38 Előnykapcsoló váltószelep 1 Készülékbe épített 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 1 1 A 95-ös tétel része A 43-as tétel része 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Túláram szelep Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 68 Ventilátoros konvektor x 1) Idegen termék 93 VWZ MPS 40 kompakt puffertartály VWZ MEH 61 hidraulikus állomás SP1 Tároló hőmérséklet-érzékelő 1 A 95-ös tétel része ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 65 / 134. oldal Vaillant arotherm tervezési segédlet

66 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 66 / 134. oldal Vaillant arotherm tervezési segédlet

67 Rendszerkapcsolási séma 8, C-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 67 / 134. oldal Vaillant arotherm tervezési segédlet

68 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, kétkörös fűtési rendszerből és napenergiával támogatott használati melegvíz-készítő berendezésből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db szabályozatlan fűtési kör ventilátoros konvektorokkal vagy radiátorokkal 1 db szabályozott fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Napenergiával támogatott használati melegvíz-készítés bivalens melegvíz tárolóval Tervezési tudnivalók - Ventilátoros konvektorok használata esetén a rendszerszabályozót össze kell hangolni azok áramtakarékos üzemével. A keverőmodul (13b tétel) erre olyan kimenetet kínál, amelyre ez ventilátoros konvektorok esetén aktiválható. - A ventilátoros konvektorokat egy, a helyszínen telepített relédoboz (22-es tétel) segítségével kösse rá a keverőmodulra (ezzel kapcsolatban vegye figyelembe az elektromos huzalozási tervet). - Hűtési funkcióval ellátott fűtési rendszerek esetén hűtési üzemre alkalmas egyedi helyiséghőmérséklet szabályozót kell használni. A kiegészítő fűtőmodul (95-ös tétel) olyan kapcsoló kimenetet kínál, amelyen keresztül az egyedi helyiséghőmérséklet szabályozó hűtési üzembe kapcsolható (ezzel kapcsolatban vegye figyelembe az elektromos huzalozási tervet). - A bivalens melegvíz tárolóval ellátott fűtési rendszerek a DIN szerint (csak Németországban érvényes) naponta igénylik a teljes tároló űrtartalom 60 C fölé történő egyszeri felfűtését. Ehhez az elektromos kapcsolási tervnek megfelelően csatlakoztassa a legionellák elleni védelem szivattyúját (Leg-P tétel), majd a szabályozón aktiválja a legionellák elleni védőfunkciót. - A szolár melegvíz-tároló hőmérséklete jelentősen túllépheti a 60 C-os értéket. Forrázás elleni védelemként építsen be egy termosztatikus keverőszelepet (39-es tétel) a rendszersémának megfelelően, majd annak hőmérsékletét 60 C alatti hőmérsékletre állítsa be. - A calormatic 470/4 üzembe helyezése során a 8-as sémát állítsa be. Vaillant Saunier Duval Kft. 68 / 134. oldal Vaillant arotherm tervezési segédlet

69 Tétel Megnevezés Db Rend. szám / Tudnivaló 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 13a VR 81/2 távvezérlő készülék e calormatic 470/4 időjáráskövető szabályozó b VR 61/4 keverőmodul g VR 68/3 szolármodul Külső érzékelő 1 A 13e tétel része 19 Hőmérséklet határoló termosztát VRC Leválasztó relé 1 Idegen termék 25 Kétcsöves szolár állomás (6 l/perc) (22 l/perc) Visszacsapó szelep x 1) Idegen termék 32 Vétlen elzárás ellen biztosított szelep 2 Idegen termék 38 Előnykapcsoló váltószelep 1 Készülékbe épített 39 Termosztatikus szelep a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) Biztonsági szelep (szolár) A 95-ös tétel része A 43-as tétel része A 25-ös tétel része 42b Membrános szolár tágulási tartály 1 Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Nyomásmérő 1 A 25-ös tétel része 52 Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 58 Töltő- és ürítő csap x 1) Idegen termék 63 VFK síkkollektor x 1) A rendeléssel kapcsolatos információ: Vaillant Termékkatalógus 64 Szolár előtéttartály 1 A rendeléssel kapcsolatos információ: Vaillant Termékkatalógus 65 Felfogató edény 1 Idegen termék 68 Ventilátoros konvektor x 1) Idegen termék 93 VWZ MPS 40 kompakt puffertartály VWZ MEH 61 hidraulikus állomás HK1-P HK2-P HK2 Fűtési szivattyú vagy keverőszelep nélküli szivattyús állomás Fűtési szivattyú vagy keverőszeleppel ellátott szivattyús állomás Fűtési keverőszelep (háromutas szelep, csak helyszínen telepített fűtési szivattyú esetén) 1 Idegen termék Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 1 Idegen termék Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 1 Vaillant keverőszelepes szivattyúállomás esetén nem kell KOL1 Kollektorérzékelő (1-es kollektormező) 1 A 13g tétel része KOL1-P Kollektor köri szivattyú 1 A 25-ös tétel része Ertrag VR 10 előremenő hőmérséklet-érzékelő 1 A 13g tétel része SP1 Tároló hőmérséklet-érzékelő 1 A 13g tétel része SP2 Tároló hőmérséklet-érzékelő (szolár tároló) 1 A 13g tétel része VF2 VR 10 előremenő hőmérséklet-érzékelő 1 A 13b tétel része ZP Cirkulációs szivattyú 1 Idegen termék LEG-P A legionellák elleni védelem szivattyúja 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 69 / 134. oldal Vaillant arotherm tervezési segédlet

70 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 70 / 134. oldal Vaillant arotherm tervezési segédlet

71 Rendszerkapcsolási séma 8, D-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 71 / 134. oldal Vaillant arotherm tervezési segédlet

72 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, felületfűtési rendszerből és úszómedence fűtésből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés a hidraulikus modul segítségével 1 db szabályozott fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Úszómedence fűtés Használati melegvíz-készítés külső melegvíz tárolóval Tervezési tudnivalók - Hűtési funkcióval ellátott fűtési rendszerek esetén hűtési üzemre alkalmas egyedi helyiséghőmérséklet szabályozót kell használni. A kiegészítő fűtőmodul (95-ös tétel) olyan kapcsoló kimenetet kínál, amelyen keresztül az egyedi helyiséghőmérséklet szabályozó hűtési üzembe kapcsolható (ezzel kapcsolatban vegye figyelembe az elektromos huzalozási tervet). - Uszodafűtéssel ellátott fűtési rendszerek esetén az úszómedencét saját hőmérséklet szabályozóval kell felszerelni. Az úszómedence fűtés aktiválásához a kiegészítő fűtőmodul (95-ös tétel) kapcsoló bemenetet kínál (ezzel kapcsolatban vegye figyelembe az elektromos huzalozási tervet). A fűtési rendszer hatékony üzemére időprogram által vezérelt uszodavezérlő alkalmazását javasoljuk. - A calormatic 470/4 üzembe helyezése során a 8-as sémát állítsa be. Vaillant Saunier Duval Kft. 72 / 134. oldal Vaillant arotherm tervezési segédlet

73 Tétel Megnevezés Db Rend. szám / Tudnivaló 2a Úszómedence keringtető szivattyú 1 Idegen termék 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 13b VR 61/4 keverőmodul e calormatic 470/4 időjáráskövető szabályozó Úszómedence szabályozás 1 Idegen termék 16 Külső érzékelő 1 A 13e tétel része 19 Hőmérséklet határoló termosztát VRC Visszacsapó szelep x 1) Idegen termék 38 Előnykapcsoló váltószelep 1 Készülékbe épített 40 Hőcserélő 1 Idegen termék 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 1 1 A 95-ös tétel része A 43-as tétel része 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 84 Úszómedence érzékelő 1 A 14-es tétel része 93 VWZ MPS 40 kompakt puffertartály VWZ MEH 61 hidraulikus állomás HK1-P HK2-P HK2 Fűtési szivattyú vagy keverőszelep nélküli szivattyús állomás Fűtési szivattyú vagy keverőszeleppel ellátott szivattyús állomás Fűtési keverőszelep (háromutas szelep, csak helyszínen telepített fűtési szivattyú esetén) 1 Idegen termék Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 1 Idegen termék Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 1 Vaillant keverőszelepes szivattyúállomás esetén nem kell SP1 Tároló hőmérséklet-érzékelő VF2 VR 10 előremenő hőmérséklet-érzékelő 1 A 13b tétel része ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 73 / 134. oldal Vaillant arotherm tervezési segédlet

74 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 74 / 134. oldal Vaillant arotherm tervezési segédlet

75 Rendszerkapcsolási séma 8, E-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 75 / 134. oldal Vaillant arotherm tervezési segédlet

76 A rendszer leírása Ez a rendszerséma már meglévő fűtési rendszer modernizálása, illetve újépítésű, padlófűtési rendszerből vagy radiátorokból álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Bivalens üzemmód 1 db szabályozatlan radiátoros fűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés a kiegészítő fűtőkészülékkel Tervezési tudnivalók - Ennél a rendszernél a hőszivattyú keringtetője veszi át a fűtési szivattyú funkcióját, így ezért akkor is üzemel, ha a fűtési üzemben csak a második hőtermelő működik. - ebus kommunikációra képes Vaillant fűtőkészülékből álló fűtési rendszerek esetén ennek vezérlését a rendszerszabályozó buszcsatoló kártyán keresztül látja el. A rendszerszabályozó a fűtőkészüléket az igények függvényében vezérli. A fűtőkészüléket buszcsatoló kártya (13h tétel) segítségével csatlakoztassa az ebus vezetékhez az elektromos kapcsolási tervnek megfelelően. A fűtőkészüléken azt a maximális kívánt előremenő fűtővíz hőmérsékletet állítsa be, amely megfelel a fűtési rendszer kialakításának. - A melegvíz-készítő berendezést a Vaillant fűtőkészülék szerelési útmutatójában leírtaknak megfelelően telepítse. - A calormatic 470/4 üzembe helyezése során a 8-as sémát állítsa be. Tétel Megnevezés Db Rend. szám / Tudnivaló 1 Kiegészítő fűtés a használati melegvíz-készítésre 1 Termékkatalógus szerint 2 A hőtermelő szivattyúja 1 Az 1-es tétel része 3 arotherm 1 Termékkatalógus szerint 10 Termosztatikus szelep x 1) Idegen termék 13e calormatic 470/4 időjáráskövető szabályozó h VR 32/3 buszcsatoló kártya Külső érzékelő 1 A 13e tétel része 32 Vétlen elzárás ellen biztosított szelep 1 Idegen termék 38 Előnykapcsoló váltószelep 1 Az 1-es tétel része 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 1 1 Idegen termék A 43-as tétel része 42b Membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Túláram szelep VWZ AI hőszivattyú vezérlőmodul VWZ MPS 40 kompakt puffertartály VF1 VR 10 előremenő hőmérséklet-érzékelő 1 A 91-es tétel része x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 76 / 134. oldal Vaillant arotherm tervezési segédlet

77 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 77 / 134. oldal Vaillant arotherm tervezési segédlet

78 Rendszerkapcsolási séma 8, F-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 78 / 134. oldal Vaillant arotherm tervezési segédlet

79 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, felületfűtési körökből és napenergiával támogatott használati melegvíz-készítő berendezésből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód 2 db direkt, zónaszelepes szabályozással ellátott felületfűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Napenergiával támogatott használati melegvíz-készítés bivalens melegvíz tárolóval Tervezési tudnivalók - Azoknál a fűtési rendszereknél, amelyek túlnyomórészt termosztatikus vagy elektronikusan szabályozott szelepekkel rendelkeznek, a hőszivattyú számára folyamatosan biztosítani kell a kielégítő átáramlást. Abban az esetben, ha a hőszivattyút közvetlenül csatlakoztatjuk a fűtési körre, akkor a hőszivattyún garantálni kell a minimális vízmennyiséget (lásd a hőszivattyú műszaki adatai). Ez egy differenciál nyomáson alapuló túláram szelep (50-es tétel) segítségével érhető el. - Úgy állítsa be a differenciál nyomáson alapuló túláram szelepet, hogy létrejöjjön a legkisebb átfolyó vízmennyiség. - Az elektromos kapcsolási tervnek megfelelően kösse be az előremenő VF1 hőmérséklet érzékelőt, hogy a kiegészítő fűtőmodullal (94-es tétel) kombinálva létrejöhessen a monoenergikus üzem. - A szolár melegvíz-tároló hőmérséklete jelentősen túllépheti a 60 C-os értéket. Forrázás elleni védelemként építsen be egy termosztatikus keverőszelepet (39-es tétel) a rendszersémának megfelelően, majd annak hőmérsékletét 60 C alatti hőmérsékletre állítsa be. - A calormatic 470/4 üzembe helyezése során a 8-as sémát állítsa be. Vaillant Saunier Duval Kft. 79 / 134. oldal Vaillant arotherm tervezési segédlet

80 Tétel Megnevezés Db Rend. szám / Tudnivaló 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 13a VR 81/2 távvezérlő készülék b VR 61/4 keverőmodul e calormatic 470/4 időjáráskövető szabályozó g VR 68/3 szolármodul Külső érzékelő 1 A 13e tétel része 19 Hőmérséklet határoló termosztát VRC Kétcsöves szolár állomás (6 l/perc) (22 l/perc) Zónaszelep x 1) Idegen termék 30 Visszacsapó szelep x 1) Idegen termék 32 Vétlen elzárás ellen biztosított szelep 2 Idegen termék 39 Termosztatikus szelep a 42b Biztonsági szelep (fűtés) Biztonsági szelep (HMV) Biztonsági szelep (szolár) Membrános fűtési tágulási tartály Membrános szolár tágulási tartály Idegen termék A 43-as tétel része A 25-ös tétel része Idegen termék Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Nyomásmérő 1 A 25-ös tétel része 50 Túláram szelep Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 58 Töltő- és ürítő csap x 1) Idegen termék 63 VFK síkkollektor x 1) A rendeléssel kapcsolatos információ: Vaillant Termékkatalógus 64 Szolár előtéttartály 1 A rendeléssel kapcsolatos információ: Vaillant Termékkatalógus 65 Felfogató edény 1 Idegen termék 91 VWZ AI hőszivattyú vezérlőmodul VWZ MEH 60 elektromos fűtőpatron KOL1 Kollektorérzékelő (1-es kollektormező) 1 A 13g tétel része KOL1-P Kollektor köri szivattyú 1 A 25-ös tétel része Ertrag VR 10 előremenő hőmérséklet-érzékelő 1 A 13g tétel része SP1 Tároló hőmérséklet-érzékelő 1 A 13g tétel része SP2 Tároló hőmérséklet-érzékelő (szolár tároló) 1 A 13g tétel része VF1 VR 10 előremenő hőmérséklet-érzékelő 1 A 91-es tétel része ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 80 / 134. oldal Vaillant arotherm tervezési segédlet

81 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 81 / 134. oldal Vaillant arotherm tervezési segédlet

82 Rendszerkapcsolási séma 10, A-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 82 / 134. oldal Vaillant arotherm tervezési segédlet

83 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, padlófűtési körből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Hidraulikus leválasztás hőcserélő modullal 1 db szabályozatlan padlófűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Tervezési tudnivalók - Azoknál a fűtési rendszereknél, amelyek túlnyomórészt termosztatikus vagy elektronikusan szabályozott szelepekkel rendelkeznek, a hőszivattyú számára folyamatosan biztosítani kell a kielégítő átáramlást. Abban az esetben, ha a hőszivattyút közvetlenül csatlakoztatjuk a fűtési körre, akkor a hőszivattyún garantálni kell a minimális vízmennyiséget (lásd a hőszivattyú műszaki adatai). Ez egy differenciál nyomáson alapuló túláram szelep (50-es tétel) segítségével érhető el. - Úgy állítsa be a differenciál nyomáson alapuló túláram szelepet, hogy létrejöjjön a legkisebb átfolyó vízmennyiség. - A hőszivattyút hőcserélő modul (92-es tétel) választja le a hőelosztó rendszerről úgy, hogy a hőszivattyú fűtési köre fagyálló/víz keverékkel tölthető fel. Ennek köszönhetően a hőszivattyú bizonytalan feszültségellátás mellett esetén is védve van a befagyás ellen. Ebben az esetben a fűtőkört szokás szerint fűtési vízzel kell feltölteni. - A kívánt használati melegvíz-hőmérséklet a helyszínen telepített elektromos kiegészítő fűtéssel (1b tétel) érhető el. Ehhez hőmérsékletszabályozót és biztonsági hőmérséklethatárolót kell felszerelni. A kívánt használati melegvíz-hőmérsékletet a helyszínen telepített elektromos kiegészítő fűtés szabályozóján kell beállítani. - A hőszivattyú a használati melegvíz-tároló alsó részét a rendszerszabályozón beállított melegvíz hőmérsékletre melegíti elő (előmelegítő fokozat). Ezt a hőmérsékletet közvetlenül a calormatic 470/4 szabályozón kell beállítani, de ez nem lépheti át 45 C fokos értéket, hogy megbízható és hatékony melegvíz üzemet biztosíthassunk. - A calormatic 470/4 üzembe helyezése során a 10-es sémát állítsa be. Vaillant Saunier Duval Kft. 83 / 134. oldal Vaillant arotherm tervezési segédlet

84 Tétel Megnevezés Db Rend. szám / Tudnivaló 1a A fűtéskör elektromos rásegítő fűtése 1 Idegen termék 1b A használati melegvíz-készítés kisegítő fűtése 1 Idegen termék 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 7 Sorba kötött puffertartály 1 Idegen termék 13e calormatic 470/4 időjáráskövető szabályozó Külső érzékelő 1 A 13e tétel része 19 Hőmérséklet határoló termosztát VRC Leválasztó relé 1 Idegen termék 30 Visszacsapó szelep x 1) Idegen termék 32 Vétlen elzárás ellen biztosított szelep 2 Idegen termék 40 Hőcserélő 1 Készülékbe épített 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 1 1 A 95-ös tétel része A 43-as tétel része 42b Membrános tágulási tartály 2 Idegen termék 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Túláram szelep Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 91 VWZ AI hőszivattyú vezérlőmodul VWZ MWT 150 hőcserélő modul SP1 Tároló hőmérséklet-érzékelő 1 91-es tétel része VF1 VR 10 előremenő hőmérséklet-érzékelő 1 91-es tétel része UV1 Váltószelep ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 84 / 134. oldal Vaillant arotherm tervezési segédlet

85 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 85 / 134. oldal Vaillant arotherm tervezési segédlet

86 Rendszerkapcsolási séma 10, B-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 86 / 134. oldal Vaillant arotherm tervezési segédlet

87 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, zónavezérlésből álló padlófűtési rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Hidraulikus leválasztás hőcserélő modullal Elektromos utánfűtés elektromos fűtőpatronnal 2 db direkt, zónaszelepes szabályozással ellátott felületfűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Tervezési tudnivalók - Azoknál a fűtési rendszereknél, amelyek túlnyomórészt termosztatikus vagy elektronikusan szabályozott szelepekkel rendelkeznek, a hőszivattyú számára folyamatosan biztosítani kell a kielégítő átáramlást. Abban az esetben, ha a hőszivattyút közvetlenül csatlakoztatjuk a fűtési körre, akkor a hőszivattyún garantálni kell a minimális vízmennyiséget (lásd a hőszivattyú műszaki adatai). Ez egy differenciál nyomáson alapuló túláram szelep (50-es tétel) segítségével érhető el. - Úgy állítsa be a differenciál nyomáson alapuló túláram szelepet, hogy létrejöjjön a legkisebb átfolyó vízmennyiség. - Az elektromos kapcsolási tervnek megfelelően kösse be az előremenő VF1 hőmérséklet érzékelőt, hogy a kiegészítő fűtőmodullal (94-es tétel) kombinálva létrejöhessen a monoenergikus üzem. - A hőszivattyút hőcserélő modul (92-es tétel) választja le a hőelosztó rendszerről úgy, hogy a hőszivattyú fűtési köre fagyálló/víz keverékkel tölthető fel. Ennek köszönhetően a hőszivattyú bizonytalan feszültségellátás mellett esetén is védve van a befagyás ellen. Ebben az esetben a fűtőkört szokás szerint fűtési vízzel kell feltölteni. - A kívánt használati melegvíz-hőmérséklet a helyszínen telepített elektromos kiegészítő fűtéssel (1b tétel) érhető el. Ehhez hőmérsékletszabályozót és biztonsági hőmérséklethatárolót kell felszerelni. A kívánt használati melegvíz-hőmérsékletet a helyszínen telepített elektromos kiegészítő fűtés szabályozóján kell beállítani. - A hőszivattyú a használati melegvíz-tároló alsó részét a rendszerszabályozón beállított melegvíz hőmérsékletre melegíti elő (előmelegítő fokozat). Ezt a hőmérsékletet közvetlenül a calormatic 470/4 szabályozón kell beállítani, de ez nem lépheti át 45 C fokos értéket, hogy megbízható és hatékony melegvíz üzemet biztosíthassunk. - A calormatic 470/4 üzembe helyezése során a 10-es sémát állítsa be. Vaillant Saunier Duval Kft. 87 / 134. oldal Vaillant arotherm tervezési segédlet

88 Tétel Megnevezés Db Rend. szám / Tudnivaló 1b A használati melegvíz-készítés kisegítő fűtése 1 Idegen termék 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 13a VR 81/2 távvezérlő készülék b VR 61/4 keverőmodul e calormatic 470/4 időjáráskövető szabályozó Külső érzékelő 1 A 13e tétel része 19 Hőmérséklet határoló termosztát VRC Zónaszelep x 1) Idegen termék 30 Visszacsapó szelep x 1) Idegen termék 32 Vétlen elzárás ellen biztosított szelep 2 Idegen termék 40 Hőcserélő 1 Készülékbe épített 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 2 1 Idegen termék A 43-as tétel része 42b Membrános tágulási tartály 2 Idegen termék 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Nyomásmérő 1 Idegen termék 50 Túláram szelep Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 65 Felfogató edény 1 Idegen termék 91 VWZ AI hőszivattyú vezérlőmodul VWZ MWT 150 hőcserélő modul VWZ MEH 60 elektromos fűtőpatron SP1 Tároló hőmérséklet-érzékelő 1 91-es tétel része VF1 VR 10 előremenő hőmérséklet-érzékelő 1 91-es tétel része VF2 VR 10 előremenő hőmérséklet-érzékelő 1 A 13 b tétel része UV1 Váltószelep ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 88 / 134. oldal Vaillant arotherm tervezési segédlet

89 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 89 / 134. oldal Vaillant arotherm tervezési segédlet

90 Rendszerkapcsolási séma 10, C-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 90 / 134. oldal Vaillant arotherm tervezési segédlet

91 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, két fűtési körből álló rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Hidraulikus leválasztás hőcserélő modullal Utánfűtés elektromos kiegészítő fűtőkészülék segítségével 1 db szabályozatlan radiátoros fűtési kör 1 db szabályozott fűtési kör (padlófűtés) Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés bivalens melegvíz tárolóval Tervezési tudnivalók - Az elektromos kapcsolási tervnek megfelelően kösse be az előremenő VF1 hőmérséklet érzékelőt, hogy a második hőtermelővel kombinálva létrejöhessen a monoenergikus üzem. - A hőszivattyút hőcserélő modul (92-es tétel) választja le a hőelosztó rendszerről úgy, hogy a hőszivattyú fűtési köre fagyálló/víz keverékkel tölthető fel. Ennek köszönhetően a hőszivattyú bizonytalan feszültségellátás mellett esetén is védve van a befagyás ellen. Ebben az esetben a fűtőkört szokás szerint fűtési vízzel kell feltölteni. - A helyszínen telepített hőtermelővel ellátott fűtési rendszerek esetén ennek működtetését kapcsoló bemenet segítségével kell vezérelni a rendszerszabályozón. A hőtermelőt a kiegészítő modul ZH kimenetén (lásd rendszerséma, 91-es tétel) a szükségleteknek megfelelően vezéreljük. A hőtermelőt a helyszínen telepített relédoboz (lásd rendszerséma, 22-es tétel) segítségével kösse a kiegészítő modulhoz az elektromos kapcsolási tervnek megfelelően. A fűtőkészüléken azt a maximális kívánt előremenő fűtővíz hőmérsékletet állítsa be, amely megfelel a fűtési rendszer kialakításának. - Az SP1 tároló-hőmérséklet érzékelőt és az UV1 háromutas váltószelepet az elektromos kapcsolási tervnek megfelelően kösse be, hogy biztosítható legyen a hőszivattyúval történő használati melegvíz-készítés. - A hőszivattyú a használati melegvíz-tároló alsó részét a rendszerszabályozón beállított melegvíz hőmérsékletre melegíti elő (előmelegítő fokozat, max. 50 C). Ezt a h őmérsékletet közvetlenül a calormatic 470/4 szabályozón kell beállítani, de ez nem lépheti át 45 C fokos értéket, hogy megbízható és hatékony melegvíz üzemet biztosíthassunk. - A calormatic 470/4 üzembe helyezése során a 10-es sémát állítsa be. Vaillant Saunier Duval Kft. 91 / 134. oldal Vaillant arotherm tervezési segédlet

92 Tétel Megnevezés Db Rend. szám / Tudnivaló 1 Kiegészítő fűtés (elektromos kazán) 1 Renova Electric (SD) 2 A hőtermelő szivattyúja 1 Az 1-es tétel része 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 10 Termosztatikus szelep x 1) Idegen termék 13a VR 81/2 távvezérlő készülék b VR 61/4 keverőmodul e calormatic 470/4 időjáráskövető szabályozó Külső érzékelő 1 A 13e tétel része 18b A melegvíz-készítés tároló-hőmérséklet érzékelője 1 Idegen termék 19 Hőmérséklet határoló termosztát VRC Leválasztó relé 1 Idegen termék 30 Visszacsapó szelep x 1) Idegen termék 32 Vétlen elzárás ellen biztosított szelep 1 Idegen termék 40 Hőcserélő 1 Készülékbe épített 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 1 1 Idegen termék A 43-as tétel része 42b Membrános tágulási tartály 1 Idegen termék 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Nyomásmérő 1 Idegen termék 52 Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 65 Felfogató edény 1 Idegen termék 91 VWZ AI hőszivattyú vezérlőmodul VWZ MWT 150 hőcserélő modul VWZ MPS 40 kompakt puffertartály SP1 Tároló hőmérséklet-érzékelő 1 A 91-es tétel része VF2 VR 10 előremenő hőmérséklet-érzékelő 1 A 13b tétel része HK1-P HK2-P HK2 Fűtési szivattyú vagy keverőszelep nélküli szivattyús állomás Fűtési szivattyú vagy keverőszeleppel ellátott szivattyús állomás Fűtési keverőszelep (háromutas szelep, csak helyszínen telepített fűtési szivattyú esetén) 1 Idegen termék Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 1 Idegen termék Választható: a rendeléssel és kiválasztással kapcsolatos információ: Tartozékok fejezet 1 Vaillant keverőszelepes szivattyúállomás esetén nem kell HK-P Fűtési szivattyú 1 A 92-es tétel része VF1 VR 10 előremenő hőmérséklet-érzékelő 1 A 91-es tétel része UV, UV1 Átváltó szelep ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 92 / 134. oldal Vaillant arotherm tervezési segédlet

93 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 93 / 134. oldal Vaillant arotherm tervezési segédlet

94 Rendszerkapcsolási séma 12, A-verzió Figyelem! A fenti elvi séma nem tartalmazza a szakszerű telepítéshez szükséges összes elzáró- és biztonsági szerelvényt, ezen kívül nem helyettesíti az épületgépész tervező munkáját sem. Minden esetben vegye figyelembe a jelenleg érvényes előírásokat! Vaillant Saunier Duval Kft. 94 / 134. oldal Vaillant arotherm tervezési segédlet

95 A rendszer leírása Ez a rendszerséma kizárólag újépítésű, vagy egy már meglévő, zónavezérlésből álló felületfűtési rendszerek esetén alkalmazható: Hőforrásként használt külső levegő Monoenergikus üzemmód Elektromos utánfűtés elektromos fűtőpatronnal 2 db direkt, zónaszelepes szabályozással ellátott felületfűtési kör Aktív hűtési funkció (opcionális) A fűtési rendszer szabályozása a calormatic 470/4 típusú időjáráskövető szabályozóval Használati melegvíz-készítés külső melegvíz tárolóval Tervezési tudnivalók - Azoknál a fűtési rendszereknél, amelyek túlnyomórészt termosztatikus vagy elektronikusan szabályozott szelepekkel rendelkeznek, a hőszivattyú számára folyamatosan biztosítani kell a kielégítő átáramlást. Abban az esetben, ha a hőszivattyút közvetlenül csatlakoztatjuk a fűtési körre, akkor a hőszivattyún garantálni kell a minimális vízmennyiséget (lásd a hőszivattyú műszaki adatai). Ez egy differenciál nyomáson alapuló túláram szelep (50-es tétel) segítségével érhető el. - Úgy állítsa be a differenciál nyomáson alapuló túláram szelepet, hogy létrejöjjön a legkisebb átfolyó vízmennyiség. - Az elektromos kapcsolási tervnek megfelelően kösse be az előremenő VF1 hőmérséklet érzékelőt, hogy a kiegészítő fűtőmodullal (94-es tétel) kombinálva létrejöhessen a monoenergikus üzem. - A kívánt használati melegvíz-hőmérséklet a helyszínen telepített elektromos kiegészítő fűtéssel (1b tétel) érhető el. Ehhez hőmérsékletszabályozót és biztonsági hőmérséklethatárolót kell felszerelni. A kívánt használati melegvíz-hőmérsékletet a helyszínen telepített elektromos kiegészítő fűtés szabályozóján kell beállítani. - A hőszivattyú a használati melegvíz-tároló alsó részét a rendszerszabályozón beállított melegvíz hőmérsékletre melegíti elő (előmelegítő fokozat). Ezt a hőmérsékletet közvetlenül a calormatic 470/4 szabályozón kell beállítani, de ez nem lépheti át 45 C fokos értéket, hogy megbízható és hatékony melegvíz üzemet biztosíthassunk. - A calormatic 470/4 üzembe helyezése során a 10-es sémát állítsa be. Vaillant Saunier Duval Kft. 95 / 134. oldal Vaillant arotherm tervezési segédlet

96 Tétel Megnevezés Db Rend. szám / Tudnivaló 1b A használati melegvíz-készítés kisegítő fűtése 1 Idegen termék 3 arotherm 1 Termékkatalógus szerint 5 Használati melegvíz-tároló 1 Termékkatalógus szerint 13a VR 81/2 távvezérlő készülék e calormatic 470/4 időjáráskövető szabályozó Külső érzékelő 1 A 13e tétel része 19 Hőmérséklet határoló termosztát VRC Zónaszelep 2 Idegen termék 32 Vétlen elzárás ellen biztosított szelep 1 Idegen termék 42a Biztonsági szelep (fűtés) Biztonsági szelep (HMV) 1 1 Idegen termék A 43-as tétel része 42b Membrános tágulási tartály 1 Idegen termék 42c Szaniter membrános tágulási tartály 1 Idegen termék 43 Hidegvíz oldali biztonsági szerelvénycsoport Nyomásmérő x 1) Idegen termék 50 Túláram szelep Egyedi helyiséghőmérséklet-szabályozó szelep x 1) Idegen termék 91 VWZ AI hőszivattyú vezérlőmodul VWZ MEH 60 elektromos fűtőpatron SP1 Tároló hőmérséklet-érzékelő 1 A 91-es tétel része VF1 VR 10 előremenő hőmérséklet-érzékelő 1 A 91-es tétel része VF2 VR 10 előremenő hőmérséklet-érzékelő UV1 Váltószelep 1 Idegen termék ZP Cirkulációs szivattyú 1 Idegen termék x 1) Száma és méretezése a rendszer kialakítása szerint Vaillant Saunier Duval Kft. 96 / 134. oldal Vaillant arotherm tervezési segédlet

97 Elektromos kapcsolási rajz Vaillant Saunier Duval Kft. 97 / 134. oldal Vaillant arotherm tervezési segédlet

98 5. A hőforrás tervezése 5.1 A fűtési üzem alkalmazhatósági korlátai 44. ábra: A fűtési üzem alkalmazhatósági korlátai 1 A fűtési üzem alkalmazási határai 2 A használati melegvíz-készítés alkalmazási határai A Fűtővíz hőmérséklet B Léghőmérséklet 5.2 A hűtési üzem alkalmazhatósági korlátai 45. ábra: A hűtési üzem alkalmazhatósági korlátai A Vízhőmérséklet B Léghőmérséklet Vaillant Saunier Duval Kft. 98 / 134. oldal Vaillant arotherm tervezési segédlet

99 5.3 Zajkibocsátás A talajhő/víz és a víz/víz hőszivattyúkkal ellentétben a levegő/víz hőszivattyúk tervezése során a zajkibocsátást is figyelembe kell venni. A zajszennyezés kiértékelésére a hangerő- és hangnyomásszint szolgál. A zajkibocsátásra az alábbi paramétereknek van befolyásuk, amelyeket a tervezés során figyelembe kell venni: - Hőszivattyú - A hangátadás viselkedése - Légáramlási/környezeti zaj - Testhang - A telepítés feltételei - Felállítás a szabadban - Környezet - Hangterjedés a saját lakóépületben - Zajkibocsátás a szomszédos épületek felé A zajkibocsátással kapcsolatos előírások A zajterhelés tervezésével kapcsolatos törvényi szabályozásokat az adott ország műszaki irányelvei szabályozzák. Ezek a rendelkezések többek között a létesítmények (ezáltal a hőszivattyús rendszerek) tervezésére és működtetésére vonatkoznak. Az előírások értelmében a rendszereket úgy kell megtervezni és üzemeltetni, hogy - gátolhatók legyenek a káros környezeti behatások, - a meg nem előzhető káros környezeti behatásokat a technika jelenlegi állása szerint a lehető legjobban korlátozzuk. A szomszédos környezetet védeni kell a zajok okozta károsodásoktól. Káros környezeti behatások a magas zajszintek, amelyek veszélyekhez, jelentős hátrányokhoz vagy a szomszédos környezet jelentős terheléséhez vezethetnek. A rendszer hatósugarán belül a mértékadó zajforrás ott van, ahol a leginkább várható a megengedett értékek meghaladása. Beépített felületeknél a zajforrás szempontjából a zajra leginkább érzékeny helyiségek nyitott ablakának közepétől mért 0,5 méter távolságú körzet a mértékadó. Hangátvitel az épületen kívül A hang az épületen kívül az atmoszférán keresztül terjed ki. A kiterjedést meteorológiai feltételek és a talaj akusztikai tulajdonságai határozzák meg. A hőszivattyú elhelyezése során vegye figyelembe a zajvédelmi rendeleteket és a helyi előírásokat. A hangszint csökkenése a távolság függvényében A hangteljesítmény szintjének átszámítása hangnyomás szintre: A környezeti feltételek függvényében a hangnyomás szint értéke, 1 méteres távolságban kb. 5 db(a) 8 db(a) kisebb, mint a hangteljesítmény szintje. Területtípus Megengedett max. hangnyomás szint L WA db(a)-ben Nappal Éjszaka Kórház, szanatórium Iskola, öregek otthona Kisebb kertek, parkok Tiszta lakóterületek Általános lakóterületek Kistelepülések Különleges lakóterületek Belső területek Falusi területek Vegyes területek Üzemi területek Ipari területek Vaillant Saunier Duval Kft. 99 / 134. oldal Vaillant arotherm tervezési segédlet

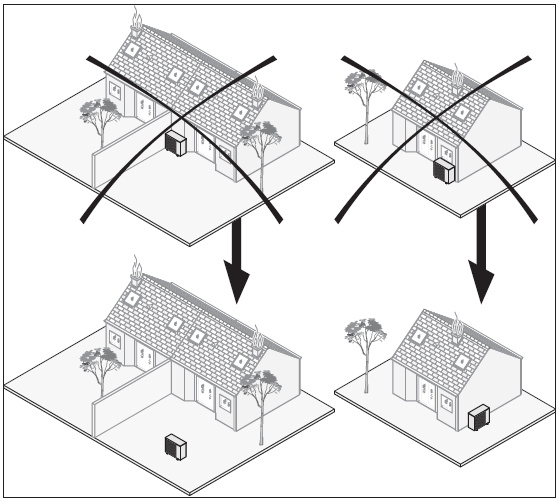

100 A hang visszaverődése a külső térben A levegő/víz hőszivattyúk telepítése során a hangnyomás szintje a nem kívánt adottságok miatt megemelkedhet. Az előnytelen talajfedések, mint a beton járda vagy az aszfaltfelületek visszaverődésekhez vezetnek, amelyek emelik a hangnyomás szintjét. A szabadtéri felállítással szemben különösen a függőleges, szomszédoló felületek száma növeli jelentősen a hangnyomás szintjét. Az iránytényező exponenciálisan növekszik a szabadtéri felállítástól a fali telepítésen keresztül egészen a sarokinstallációig, ahogy ezt a 46. ábrán látható grafika is sematikusan ábrázol (a hangnyomás szint db(a) a távolság függvényében jelenik meg). 46. ábra: A hang visszaverődése a külső térben, a telepítés módjának függvényében (iránytényező Q=2 és Q=8 között) Vaillant Saunier Duval Kft. 100 / 134. oldal Vaillant arotherm tervezési segédlet

101 A zajcsökkentéssel kapcsolatos intézkedések A hangnyomás szintje növényzettel borított felületekkel (pl.: füves vagy bokrokkal telepített felületek) hallhatóan csökkenthetők. Építészeti akadályokkal (pl.: kerítések, falak, palánk, stb) a direkt hangterjedés redukálható. A levegő/víz hőszivattyú telepítése során feltétlenül figyelembe kell venni, hogy a felállítás helye közvetlenül nem lehet zajra érzékeny helyiségek ablaka alatt. Zajcsökkentő funkció A rendszer zajcsökkentő funkcióval rendelkezik, amellyel a kompresszor fordulatszáma éjszakai üzemben csökkenthető, ezzel is ellensúlyozva a feleslegesen magas akusztikus emissziókat. A calormatic 470/4 rendszerszabályozón maximum három időablakban lehet a zajcsökkentő funkciót beállítani. Ebben az időablakban a hőszivattyú hangnyomás szintje a kompresszor fordulatszámának csökkentésével kb. 3 db-t csökken. Ez a zajcsökkentő funkció alapvetően arra szolgál, hogy körülményesebb környezeti feltételek (pl.: érzékeny szomszéd, viszonylag szűk beépítés előnytelen tájolással, stb) mellett még lehetőség legyen a zajok csökkentésére. Amennyiben ez a tartalék már a tervezés fázisban be van kalkulálva, később alig marad még intézkedés arra, hogy az adott esetben keletkező, zajra viszszavezethető reklamációkra reagálhassunk. Az arotherm hőszivattyúk tervezésének keretein belül az alábbi hangteljesítmény szinteket kell (fűtési üzem) figyelembe venni. VWL 85/2 Teljesítmény %-ban Hangteljesítmény db(a) Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben VWL 115/2 Teljesítmény %-ban Hangteljesítmény db(a) Iránytényező, Q Hőforrástól mért távolság (m) Hangnyomás szint db(a)-ben Telepítési feltételek A felállítási hely kiválasztása és a hőszivattyú szerelése során vegye figyelembe a megfelelő tudnivalókat, különösen az akusztikus emisszió kapcsán. Környezeti feltételek A hang kiterjedése a saját lakóépületeken belül Saját lakóépületeken belül a hőszivattyú hangjának kiterjedése a hőszivattyú telepítési helyének, a helyiség falainak és mennyezetének, valamint padlójának függvénye. Figyelembe kell venni a környezeti zajt és a testhang átvitelt is. 200 kg/m 2 alaptömeg alatti könnyűszerkezetes és gipszkarton falak esetén a hőszivattyú telepítéséhez szerelőkeretet kell használni, hogy megelőzhessük a rezgéseket, valamint az azokból eredő akusztikus emissziókat. A szerelőkeret rögzítése a fal mellett csak a talajon és a fedőrétegen lehetséges, hogy minimalizáljuk a rezgéseket. A hőszivattyú nem telepíthető zajterhelésre érzékeny helyiségek (pl.: hálószoba, nappali) közvetlen közelébe. Akusztikus emisszió a szomszédos épületek felé A hőszivattyút nem szabad elválasztó falak mellé telepíteni, mert a visszaverő felületek emelik az általános zajemissziókat. Szélirányban a hang erősebben terjed, mint széllel szemben. Vaillant Saunier Duval Kft. 101 / 134. oldal Vaillant arotherm tervezési segédlet

102 6. A felállítási hely tervezése A monoblokk hőszivattyú kültéri felállításából adódik néhány követelmény, amelyeket figyelembe kell venni a felállítási hely tervezése során. Lehetőség szerint a hőszivattyút a ház külső falának közelében kell felszerelni, hogy a kültéri részen az előremenő és visszatérő csövek vezetékeinek hosszát amennyire csak lehet, a hőveszteségek minimalizálása végett csökkentsük. 6.1 A hőszivattyús rendszer fagyvédelme A hőszivattyú fagyvédelmi funkcióval rendelkezik, ami a hőszivattyú keringtető szivattyúját bekapcsolja, amint az előremenő vagy visszatérő hőmérsékletek a kritikus értéket elérik. Ilyenkor a hőszivattyút a fűtési rendszerből látjuk el hővel. Abban az esetben, ha a hőszivattyúban a hőmérséklet 5 perc után sem emelkedik 7 C fölé, akkor a hőszivattyú addig üzemel, amíg el nem éri a 7 C fokos hőmérsékletet. Hőcserélő modul nélküli hőszivattyús rendszerek A fentiekben leírt fagyvédelmi funkció nem biztosítható, ha le van kapcsolva a hőszivattyú vezérlésének feszültségellátása, vagy a hőszivattyúban nem biztosítható a kielégítő átáramlás. Abban az esetben, ha a hőszivattyút hidraulikusan nem a kompakt puffertartály beépítésével választjuk le a hőelosztó rendszerről és biztosan nem zárható ki, hogy az összes helyiséghőmérséklet szabályozó szelep egyszerre zár le, akkor a helyszínen kell túláram szelepet (rendelési szám: ) a fűtési előremenő és visszatérő közé beépíteni. Csak így lehet a fagyvédelmi funkciót a hőszivattyúval biztosítani. A fagyvédelmi funkció a fűtési rendszer megfelelő átkeringtetése hiányában nem hatásos! A hőszivattyút a befagyás ellen a hőszivattyús rendszer víz/fagyálló keverékkel történő feltöltésével lehet védeni. Ezen kívül vegye figyelembe a fűtővíz előkészítésével kapcsolatos tudnivalókat. Hőszivattyús rendszer hőcserélő modullal Hőcserélő modullal ellátott hőszivattyús rendszerek esetén ez az egység a hőszivattyút választja le a hőelosztó rendszerről. Ebben az esetben a hőszivattyút víz/fagyálló keverékkel lehet feltölteni, így bizonytalan feszültségellátás során is biztonsággal védhető a készülék a befagyás ellen. Ezen kívül vegye figyelembe a fűtővíz előkészítésével kapcsolatos tudnivalókat. A fűtési kört a szokásoknak megfelelően fűtési vízzel kell feltölteni. A fűtővíz előkészítése adalékanyagokkal Vigyázat! Erre alkalmatlan fagy- és korrózióvédő szerek fűtővízben történő alkalmazása miatti károsodások veszélye! A fagy- és korrózióvédő szerek a tömítések deformációját, valamint fűtési üzemben a készülék zajos működését, adott esetben további következmény károkat okozhatnak. Ne használjon a gyártó által nem engedélyezett fagy- és korrózióvédő szert. A fűtővíz adalékanyagokkal történő dúsítása károsodásokhoz vezethet, azonban az alábbiakban felsorolt szerek rendeltetésszerű használata esetén az eddigi tapasztalatok szerint nem lép fel semmilyen meghibásodás a Vaillant készülékekben. Ezek alkalmazása során azonban feltétlenül figyelembe kell venni az adalékanyag gyártó használati útmutatójának előírásait is. Vaillant Saunier Duval Kft. 102 / 134. oldal Vaillant arotherm tervezési segédlet

103 Tudnivaló A fűtési rendszer többi részére vonatkozóan, a Vaillant semmilyen kiegészítő adalékanyag összeférhetőségéért vagy hatékonyságáért nem vállal felelősséget. Rendszertisztításhoz alkalmazható adalékanyagok (használata után a rendszert alaposan át kell öblíteni) - Fernox F3 - Sentinel X Sentinel X 400 Tartósan a rendszerben használható adalékanyagok: - Fernox F1 - Fernox F2 - Sentinel X Sentinel X 200 Tartósan a rendszerben használható fagyvédelmi szerek: - Fernox HP vagy HP15c - Sentinel X 500 Ezeknek a szereknek az alkalmazása során a szükséges intézkedésekről feltétlenül tájékoztatni kell az üzemeltetőt. Informálja az üzemeltetőt a fagyvédelemmel kapcsolatos szükséges intézkedésekről. Megengedett vízkeménység Tudnivaló A vízminőséggel kapcsolatos további információkért vegye fel a kapcsolatot a helyi vízművekkel. A töltő és pótvíz előkészítése során vegye figyelembe a nemzeti előírásokat és műszaki szabályozásokat. Amennyiben a nemzeti előírások és műszaki szabályok ennél magasabb követelményeket állítanak, az alábbiak érvényesek: A fűtővizet elő kell készíteni, ha: a fel- és utántöltött vízmennyiség a rendszer használatának időtartama alatt meghaladja a teljes rendszer névleges űrtartamának háromszorosát, vagy ha nem tarthatók a következő táblázatban megadott irányértékek. Összes fűtési teljesítmény Összkeménység 20 l/kw, legkisebb fűtőfelületen Összkeménység > 20 l/kw és < 50 l/kw legkisebb fűtőfelületen kw mol/m 3 mol/m 3 mol/m 3 < 50 <3 2 0,02 > 50-től < ,5 0,02 Összkeménység > 50 l/kw, legkisebb fűtőfelületen 1) Szivattyúval ellátott, zárt fűtési rendszerek esetén 2) A teljes rendszertérfogat (liter és névleges űrtartalom/fűtési teljesítmény kaszkád rendszereknél a legkisebb teljesítményű hőtermelő paraméterei) figyelembe vétele mellett. A táblázatban megadott adatok csak a teljes berendezés (töltő- és utántöltő vízmennyiség) háromszoros űrtartalmára érvényes. Amennyiben ezt az értéket túllépjük, akkor a vízkezelést (lágyítás, sómentesítés, keménység stabilizálás, iszapmentesítés) a VDI előírásai szerint (2035. számú munkalap) kell elvégezni. Vaillant Saunier Duval Kft. 103 / 134. oldal Vaillant arotherm tervezési segédlet

104 Megengedett sótartalom A fűtővíz jellemzői Egység sószegény sóban gazdag Elektromos vezetőképesség (25 C mellett) µs/cm < Szemmel látható állapot Üledékanyagoktól mentes ph-érték (25 C mellett) 8, Oxigén-tartalom mg/l < 0,1 < 0, A felállítási hely kiválasztása 47. ábra: Felállítási hely - Minden érvényes előírást vegyen figyelembe - A terméket az épületen kívül telepítse - Ne telepítse a terméket: - hőforrás közelében, - éghető anyagok közelében, - határoló épületek ventilátor nyílásainak közelében, - lombhullató fák alá. A termék telepítése során vegye figyelembe az alábbi pontokat: - uralkodó szélirányt, - a környezetre gyakorolt optikai benyomást. Kerülje azokat a helyeket, amelyeken az erős szél befolyással van a termék légkilépésére. Ne irányítsa a ventilátort ablak közelébe. Amennyiben szükséges, telepítsen kiegészítő zajvédelmet. Vaillant Saunier Duval Kft. 104 / 134. oldal Vaillant arotherm tervezési segédlet

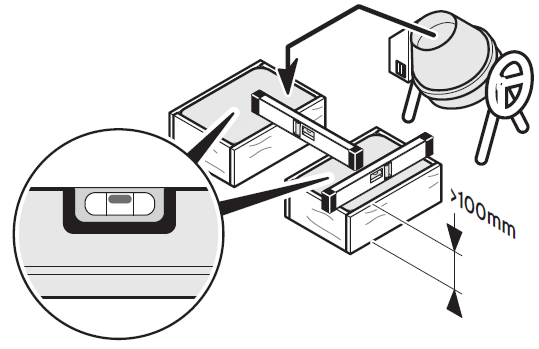

105 A terméket az alábbi alátámasztásokra telepítse: - Betonlap - Acél T-tartó - Betonblokk Ne tegye ki a terméket poros vagy korrozív levegőnek (pl.: aszfaltozás nélküli utak közelében). Ne tervezze a készüléket szellőztető berendezések közelébe. Készítse elő az elektromos vezetékek telepítését. 48. ábra: Zajszint Vaillant Saunier Duval Kft. 105 / 134. oldal Vaillant arotherm tervezési segédlet

106 6.3 A hőszivattyú szerelése 1. Vegye figyelembe ennek, illetve a szerelési útmutatónak a biztonsági útmutatásait, mielőtt a terméket telepíti. 2. A terméket acéltraverzre, betonblokkokra vagy fali tartó (külön rendelhető tartozék) segítségével szerelje. 3. Biztosítsa, hogy a termék alatt ne gyűlhessen össze a kondenzvíz. 4. Biztosítsa, hogy a termék előtti talaj a vizet jól tudja felvenni és megelőzhető legyen a jégképződés. 6.4 A kondenzátum elvezetés előkészítése 49. ábra: Kondenzátum elvezetés Veszély! Lefagyott kondenzátum miatti sérülésveszély! A járó utakra fagyott kondenzátum esésekhez vezethet. Biztosítsa, hogy a lefolyó kondenzátum ne juthasson a járó utakra és ott ne képződhessen jég. A kondenzátumot központilag a készülék alá kell elvezetni. A kondenzátum elvezetést lefolyó vezetékkel vagy kavicstálcával készítse elő. Vaillant Saunier Duval Kft. 106 / 134. oldal Vaillant arotherm tervezési segédlet

107 6.5 Szerelési szabad terek 50. ábra: Szerelési szabad terek Távolság Egyedül fűtési üzem Fűtési és hűtési üzem A > 250 mm > 250 mm B > 1000 mm > 1000 mm C > 120 mm > 300 mm D > 600 mm > 600 mm E > 300 mm > 300 mm Távolság A B C D E Fűtési üzem számára > 250 mm > 1000 mm > 120 mm > 600 mm > 300 mm - Tartsa be a fent megadott minimális távolságokat, a kielégítő levegőáram biztosítására és a karbantartási műveletek megkönnyítésére. - Biztosítsa, hogy a hidraulikus vezetékek telepítésére elegendő hely legyen. - Ha a terméket jelentős hóesésű területen telepíti, biztosítsa, hogy a hó ne fedhesse be a terméket és a fent megadott minimális távolságok betarthatók legyenek. Ha mindezek nem biztosíthatók, akkor építsen kiegészítő hőtermelőt a fűtőkörbe. Külön rendelhető tartozékként kiemelő keret kapható. Annak érdekében, hogy a terméket a magasabb hóhatárhoz illessze, kizárólag a Vaillant kiemelő keretét használja. Vaillant Saunier Duval Kft. 107 / 134. oldal Vaillant arotherm tervezési segédlet

108 7. A tároló nagyságának tervezése (melegvíz) 7.1 A geostor VIH RW 300 termék bemutatása Felszereltség - Zománcozott acéltároló - Sima felületű hőcserélő - Levehető hőszigetelés - Magnézium védőanód - Tisztító nyílás Különleges ismertetőjelek - A levehető hőszigetelésnek köszönhetően az épületen belül könnyű a szállítás - Nagyméretű (2,9 m 2 ), sima felületű, speciálisan a hőszivattyúk számára kifejlesztett fűtési csőkígyó - Csekély készenléti energiaveszteség 51. ábra: geostor VIH RW 300 hőszivattyús használati melegvíz-tároló Megnevezés Tároló űrtartalom Rendelési szám geostor VIH RW Alkalmazási lehetőségek A VIH RW 300 típusú használati melegvíz-tároló kedvező áron kínált, kimondottan a hőszivatytyúk számára (10 kw-ig) kifejlesztett használati melegvíz-tároló. Vaillant Saunier Duval Kft. 108 / 134. oldal Vaillant arotherm tervezési segédlet

109 Műszaki adatok Jellemző paraméterek Egység VIH RW 300 Tároló űrtartalom (bruttó/nettó) Melegvíz teljesítmény 1) 10/45 C fűtővíz hőmérséklet mellett Tartós melegvíz-teljesítmény 2) Tartós melegvíz-teljesítmény 2) Készenléti energiaveszteség l l/10 perc kw l/óra kwh/24ó 300/ ,8 Max. vízoldali üzemi nyomás Max. fűtővíz oldali üzemi nyomás Fűtési hőcserélő A hőcserélő fűtőfelülete A hőcserélő űrtartalma A hőcserélő nyomásvesztesége 2000 l/óra fűtővíz mennyiségnél Legnagyobb fűtővíz hőmérséklet Legnagyobb melegvíz hőmérséklet Csatlakozások Fűtés előremenő/visszatérő Hideg- és melegvíz csatlakozó Cirkulációs csonk Revíziós nyílás Befoglaló méretek Szélesség (szigeteléssel) Mélység (szigeteléssel) Magasság (szigeteléssel) Átmérő (szigetelés nélkül) Tömeg (csomagolással és szigeteléssel) Tömeg (üzemkész állapotban) 1) 60 C tároló hőmérséklet esetén 2) 10/45 C és 60/50 C f űtővíz hőmérséklet mellett bar bar m 2 l mbar C C mm mm mm mm mm kg kg ,9 17, R 1 R 1 R 3/ Vaillant Saunier Duval Kft. 109 / 134. oldal Vaillant arotherm tervezési segédlet

110 A geostor VIH RW 300 csatlakozó és befoglaló méretei Tétel Csatlakozás Ø 1 Revíziós nyílás 120 mm 2 Melegvíz csatlakozó R 1 3 Fűtési előremenő R 1 4 Cirkulációs csatlakozó R 3/4 5 Tároló érzékelő merülőhüvely 12 mm 6 Fűtési visszatérő R 1 7 Hidegvíz csatlakozó R 1 Vaillant Saunier Duval Kft. 110 / 134. oldal Vaillant arotherm tervezési segédlet

111 7.2 A geostor VIH RW 400 B termék bemutatása Felszereltség - Álló kialakítású, acél használati melegvíz-tároló - A tároló, illetve mindkét hőcserélő vízoldali felülete zománcozott, a korrózió elleni védelmet pedig 2 db magnézium védőanód szolgálja - Nagyon csekély a nyomásveszteség, mert a hőátadás egy duplán csavart csőkígyó felületen történik - A tároló külső köpenye levehető - Merülőhüvely (2 db) - Elektromos fűtőpatron, illetve aktív elektromos védőanód is csatlakoztatható - Tisztító nyílás, magasságában állítható tároló lábazat Különleges ismertetőjelek - A két belső, sima felületű hőcserélő duplán csavart és párhuzamosan kötött - Különösen nagy a felső utánfűtő rész, ahol a kellő felületű hőcserélő kiválóan alkalmas a hőszivattyús üzemre - A 75 mm vastagságú hőszigetelés négy részre osztva vehető le (freonmentes EPS elemekből felépített szigetelő-rendszer) 52. ábra: geostor VIH RW 400 B hőszivattyús szolár használati melegvíz-tároló Megnevezés Tároló űrtartalom Rendelési szám geostor VIH RW 400 B Alkalmazási lehetőségek Indirekt fűtésű használati melegvíz-tároló a napenergiával támogatott használati melegvízkészítésre, kimondottan hőszivattyúkhoz, csoportos vagy központi ellátásra alkalmazható egészen 10 bar hálózati víznyomásig. Vaillant Saunier Duval Kft. 111 / 134. oldal Vaillant arotherm tervezési segédlet

112 Műszaki adatok Jellemző paraméterek Egység VIH RW 400 B Tároló űrtartalom (bruttó/nettó) Melegvíz teljesítmény 1) 10/45 C fűtővíz hőmérséklet mellett Készenléti energiaveszteség l l/10 perc kwh/24ó 400/ ,1 Max. vízoldali üzemi nyomás Max. fűtővíz oldali üzemi nyomás Szolár hőcserélő A hőcserélő fűtőfelülete A hőcserélő űrtartalma A hőcserélő nyomásvesztesége Szolár kör tömegáram Fűtési hőcserélő A hőcserélő fűtőfelülete A hőcserélő űrtartalma A hőcserélő nyomásvesztesége a legnagyobb fűtővíz igény esetén (1,0 m 3 /óra; 2,0; 3,0; 4,1) bar bar m 2 l mbar l/óra m 2 l ,45 10,0 < mbar 4,7; 16,2; 32,3; 53 Legnagyobb fűtővíz hőmérséklet C 115 Legnagyobb melegvíz hőmérséklet C 85 N L -tényező 55 C tároló hőmérséklet mellett (6 kw; 8 kw; 10 kw) 1,0; 1,5; 2,5 Csatlakozások Előremenő/visszatérő mm/coll DN 25 R 1 1/4 Hideg- és melegvíz csatlakozó menet DN 25 R 1 Cirkulációs csonk mm/coll DN 20 R 3/4 Revíziós nyílás mm 120 Befoglaló méretek Szélesség (szigeteléssel) Mélység (szigeteléssel) Magasság (szigeteléssel) Szélesség Mélység Magasság Tömeg (csomagolással és szigeteléssel) Tömeg (üzemkész állapotban) 1) 55 C tároló hőmérséklet esetén mm mm mm mm mm mm kg kg 3, Vaillant Saunier Duval Kft. 112 / 134. oldal Vaillant arotherm tervezési segédlet

113 A geostor VIH RW 400 B csatlakozó és befoglaló méretei Készüléktípus Ø A B* C* D* E* F* G* H* I* J* K* L* Ø b t VIH RW 400 B * Az állítható lábak következtében a méretek maximum 20 mm-el változhatnak. Vaillant Saunier Duval Kft. 113 / 134. oldal Vaillant arotherm tervezési segédlet

114 8. Szabályozástechnika 8.1 A calormatic 470/4 termék bemutatása 53. ábra: calormatic 470/4 Felszereltség A szabályozó szett az alábbi alkotóelemekből áll: calormatic 470/4 időjáráskövető fűtési szabályozó Külső hőmérséklet-érzékelő (VRC 693) Fali aljzat Különleges ismertetőjelek Magyarázó szövegekkel ellátott időjáráskövető szabályozó Előismeretek nélkül is intuitív módon kezelhető Extra méretű, háttérvilágított szöveges képernyő (23-féle nyelv állítható be) Az Installációs asszisztensnek köszönhetően gyorsan üzembe helyezhető ebus kommunikáció Heti program Takarék üzem Nyári üzem Party funkció Távolléti program Egyszeri tároló felfűtés a programozott időablakon kívül Intelligens, a fűtési üzemhez illeszkedő melegvíz-készítési programok 1 nap házon kívül / otthon funkció Cirkulációs szivattyú vezérlése (kiegészítő modullal együtt) Legionellák elleni védelem Az auroflow VMW 30 szolár állomás működésének támogatása A szolár hozam grafikus kijelzése (VR 68/3 csatlakoztatása esetén) Esztrich-szárítási funkció Hibrid rendszerben a hőszivattyú hatékonyságának optimalizálása trivai paraméterrel Hűtési funkció Páratartalom érzékelés és harmatpont felügyelet hűtési üzemben Páramentesítő funkció (VWZ AI VWL X/2, ill. VWZ MEH 61 egységgel együtt) Közös ebus kommunikáció a recovair/4 hővisszanyerős lakásszellőztető készülékkel Alkalmazási lehetőségek A VR68/3 kiegészítő modullal szolár szabályozóvá bővíthető Egykörös vagy a külön rendelhető VR 61/4 keverő modullal kétkörös szabályozóként is alkalmazható Az összes, ebus kommunikációra képes Vaillant hőtermelővel működőképes A VR 81/2 távvezérlővel bővítve lehetőség van az egyik fűtőkör távkapcsolására Vaillant Saunier Duval Kft. 114 / 134. oldal Vaillant arotherm tervezési segédlet

115 8.2 A szabályozás külön rendelhető tartozékainak áttekintése Külön rendelhető tartozék Standard érzékelő VR 10 Alkalmazhatósága: fűtési előremenő hőmérséklet érzékelő, merülő- és tároló-hőmérséklet érzékelő a vele együtt szállított gyorskötözővel. VR 32 Moduláló buszcsatoló ebus sorkapoccsal ellátott hőtermelők összakapcsolására Főbb jellemzők: - Gyors és biztonságos telepítés ProE rendszerrel - ebus sorkapocs VR 61/4 keverőmodul A calormatic 470/4 bővítésére alkalmazható modul Főbb jellemzők: - Bővítőmodul egy keverszelep számára - ebus sorkapocs - Tároló-töltő és cirkulációs szivattyú csatlakoztatási lehetősége - Hibrid rendszerek támogatása Felszereltség: - Keverőmodul - VR 10 standard érzékelő Alkalmazási lehetőség Csak a calormatic 430, 430f, 470/4 és 470 esetén alkalmazható VR 68/3 keverőmodul A calormatic 470/4 bővítésére alkalmazható modul Főbb jellemzők: - Bővítőmodul napenergiával támogatott használati melegvíz-készítés számára - ebus sorkapocs Felszereltség: - VR 11 kollektor-érzékelő - VR 10 standard érzékelő (3 db) Alkalmazási lehetőség Csak a calormatic 430, 430f, 470/4 és 470 esetén alkalmazható VR 81/2 távkapcsoló A calormatic 470/4 bővítésére alkalmazható modul Főbb jellemzők: - Egy fűtőkör távvezérlése a calormatic rendszeren belül - ebus sorkapocs - Üzemmód átkapcsolás - Egy rendszeren belül maximum egy távkapcsoló alkalmazható Alkalmazási lehetőség Csak a calormatic 430, 430f, 470/4 és 470 esetén alkalmazható Háromutas váltószelep, 230 V, a bekötéshez szükséges elemekkel együtt Túláram szelep 100 és 350 mbar között beállítható túláram szelep, Rp 3/4 Rend. szám Vaillant Saunier Duval Kft. 115 / 134. oldal Vaillant arotherm tervezési segédlet

116 9. A hőhasznosító rendszer tervezésével kapcsolatos alapkövetelmények A Vaillant hőszivattyúk maximum 62 C/63 C fokos előremenő fűtővíz hőmérsékleten üzemeltethetők, ezért alapvetően különböznek a gáz- és olajtüzelésű kazánoktól, illetve fali készülékektől, amelyek akár 80 C fok előremenő fűtővíz hőmérséklet elérésére is képesek. Annak érdekében, hogy alacsony előremenő hőmérséklet esetén a hőszivattyú számításba jöjjön, a teljes fűtő- és melegvíz-készítő rendszert ennek figyelembe vételével kell megtervezni. 9.1 Felületfűtés alkalmazása 35 C fokos fűtővíz hőmérséklettel üzemelő rendszerekben A hőszivattyúkkal történő kombináció különösen felületfűtések, azon belül is padlófűtés esetén vált be, amikor a teljes épület még a legalacsonyabb külső hőmérséklet mellett is 35 C fokos előremenő fűtővíz hőmérséklettel kifűthető. Annak érdekében, hogy gazdaságos legyen az üzemeltetés, 5-7 K közötti hőfoklépcsőre kell méretezni. Abban az esetben, ha a hőszivattyú a helyi áramszolgáltató kedvezményes tarifarendszerével üzemel, a szolgáltatási szünetben a radiátoros rendszerhez képest a hőszivattyú nem mindig igényel külön tárolót (puffertároló), mert a padlófűtési rendszer kielégítő tárolókapacitással rendelkezik. Radiátoros fűtési rendszer alkalmazása esetén nagyon fontos, hogy az előremenő fűtővíz hőmérsékletét alacsony értékre (pl.: 45 C) méretezzük. Abban az esetben, ha 62 C/63 C foknál magasabb előremenő hőmérsékletekre van szükség, akkor a hőszivattyút egy másik hőtermelővel együtt kell üzemeltetni. 9.2 Monovalens/monoenergikus üzem előnyben részesítése A Vaillant a monovalens/monoenergetikus hőszivattyú üzemet javasolja, hogy ne kelljen a fűtési rendszert plusz anyagi ráfordítás mellett egy másik hőtermelővel kiegészíteni. Felújítás esetén azonban lehet értelme a hőszivattyú bivalens üzemű kombinációjának egy már meglévő hőtermelővel kiépített rendszer-összeállításban. A Vaillant a calormatic 470/4 szabályozóval együtt lehetővé teszi a hőszivattyú hibrid rendszerben, trivai paraméterrel történő működését, amellyel növelhető a rendszer hatékonysága és jelentősen csökkenthető a CO 2 kibocsátás. A helyi áramszolgáltató kedvező tarifarendszerében a szolgáltatási szünetek áthidalására puffertárolót kell betervezni. 9.3 A hőelosztás és a fűtőkör csatlakoztatásának tervezése Meleg vizes fűtési rendszerek tervezése esetén tervezése és telepítése esetén a vonatkozó szabvány előírásainak értelmében a nyomásbiztosításhoz az alábbi biztonságtechnikai felszereltséget kell betervezni: - nyomásmérő berendezés (manométer). Kijelzési tartomány: a maximális üzemi nyomás 150%-ka - biztonsági lefúvató szelep (legalább DN 15, megszólalási nyomás: 3 bar) az előremenő ágban - Tágulási tartály a nyomástartásra, lehetőleg a visszatérő ágban - Töltő berendezés, hogy a fűtési rendszer vízzel feltölthető és üríthető legyen. Vaillant Saunier Duval Kft. 116 / 134. oldal Vaillant arotherm tervezési segédlet

117 A hőelosztás tervezése során vegye figyelembe az aktuális törvényeket, szabványokat és előírásokat, valamint a megfelelő gyártó utasításait. Nagyon sok gyártó a rendszer mindenkori komponenseinek szabályos kiépítéshez speciális szoftvereket kínál. Használja ezeket a segédeszközöket a fűtési rendszer gondos megtervezéséhez és méretezéséhez, mert ez a teljes rendszer tökéletes és hatékony üzemének előfeltétele. 9.4 Nyomásmérő berendezés (manométer) A helyes rendszernyomás ellenőrzéséhez a fűtési rendszert nyomásmérő berendezéssel (manométer) kell ellátni. Bizonyosodjon meg arról, hogy a betervezett Vaillant hőtermelő vagy más rendszerkomponens rendelkezik-e integrált nyomásmérővel. Amennyiben nem ez az eset áll fenn, helyszínen felszerelt manométert kell betervezni. 9.5 Biztonsági szelep A biztonsági lefúvató szelepek a hőtermelőt, a tágulási tartályt és a fűtési rendszert védik a rendszer maximálisan megengedett nyomásának túllépéséből adódó károsodások ellen, amennyiben minden más automatikus biztonsági- és felügyeleti berendezés felmondja a szolgálatot. Ezért a fűtési rendszer minden egyes hőtermelőjét biztonsági lefúvató szeleppel kell ellátni, hogy a maximálisan megengedett üzemi nyomás túllépése esetén ne keletkezhessenek károk. A biztonsági szelep méretét a biztosítandó fűtési hőtermelő fűtési teljesítménye alapján kell meghatározni. Ehhez a rendszer maximálisan megengedett üzemi nyomását és a biztonsági szelep ebből adódó maximális megszólalási nyomását kell figyelembe venni. A biztonsági szelepet a hőtermelő legmagasabb pontján vagy a hőtermelő közelében, az előremenő ágba kell betervezni. A tápvezeték maximum 1 méter hosszú lehet és legalább akkora névleges átmérővel kell rendelkeznie, mint a szelep bemenete. Nem engedélyezett az elzáró szerelvények alkalmazása a táp és lefúvató vezetékben. A vezetékek nem tartalmazhatnak idomokat vagy szennyfogót, amelyek a előírt keresztmetszetet leszűkítik. A lefúvató vezetéknek legalább akkora névleges átmérővel kell rendelkeznie, mint a szelep bemenete és ezt teljes lejtéssel kell fektetni. Maximum 2 könyököt tartalmazhat és 2 méter hosszú lehet. Abban az esetben, ha több mint 2 méter szükséges, a vezeték átmérőjét egy dimenzióval kell megnövelni. 9.6 Tágulási tartály A zárt fűtési rendszerbe tágulási tartályt kell beépíteni, ami lényegében az alábbi feladatokat veszi át: 1. A nyomást a fűtési rendszer minden pontján a megengedett határokon tartja, azaz sehol sem lépjük át a megengedett üzemi nyomást, valamint a minimális nyomással biztosítjuk a vákuum és a kavitáció megelőzését. 2. A hőmérséklet ingadozások miatt fellépő fűtővíz térfogatváltozások kiegyenlítése. 3. A rendszerrel kapcsolatos vízveszteségek fedezése vízzár formájában. Kisebb fűtési rendszerek esetén normál esetben membrános tágulási tartályt (MAG) használnak. A nyomás a tartályban gázpárna formájában jelenik meg. A tágulási tartályt a gyakorlatban a visszatérőbe építik, miközben a fűtési szivattyú az előremenőben található (szívó nyomástartás). A tágulási tartálynak a karbantartási munkák elvégzése érdekében biztonsággal zárhatónak és üríthetőnek kell lennie. Vaillant Saunier Duval Kft. 117 / 134. oldal Vaillant arotherm tervezési segédlet

118 A hőelosztás tervezése során vegye figyelembe az aktuális törvényeket, szabványokat és előírásokat, valamint a megfelelő gyártó utasításait. Nagyon sok gyártó a rendszer mindenkori komponenseinek szabályos kiépítéshez speciális szoftvereket kínál. Integrált membrános tágulási tartály Néhány Vaillant hőtermelőben, de nem a hőszivattyúkban, integrált membrános tágulási tartály (MAG) található. Ellenőrizze le, hogy az integrált membrános tágulási tartály nagysága kielégítőe a teljes rendszer víztérfogatának várható tágulásához. Önálló biztosítás Minden hőtermelőt legalább egy tágulási tartállyal kell összekötni. Amennyiben egy hőtermelő hidraulikusan ki van zárva, annak a tágulási tartállyal akkor is összekötésben kell maradnia. Ezért több készülékből álló rendszerek esetén legtöbbször az összes hőtermelő saját tágulási tartállyal biztosított. Ezen kívül legalább még további egy tágulási tartályt is betesznek, ami a rendszer a maradék űrtartalmának tágulását veszi fel. 9.7 A hőelosztó rendszer tartozékai A fűtési körök hőtermelőre csatlakoztatására és a hőelosztó rendszer felépítéséhez az alábbi, külön rendelhető Vaillant tartozékok állnak rendelkezésre. Hőszigetelt osztó/gyűjtő egység kétkörös fűtési rendszer számára 54. ábra: Befoglaló méretek Hőszigeteléssel ellátott osztó/gyűjtő egység kétkörös fűtési rendszer számára. Teljesen előkészítve 2 db, szivattyús egység (választhatóan keverőszeleppel vagy háromutas keverőszelep nélkül). Vaillant Saunier Duval Kft. 118 / 134. oldal Vaillant arotherm tervezési segédlet

119 Előszerelt szivattyús egység energiatakarékos szivattyúval direkt fűtési körre, rendelési szám: a Energiatakarékos szivattyú b Az előremenő ág hőmérője c A visszatérő ág hőmérője d Visszacsapó szeleppel ellátott golyós elzárócsap (piros) e Golyós elzárócsap visszacsapó szelep nélkül (kék) f Hőszigetelő elem 55. ábra: A szivattyús egység alkotóelemei Nyomásveszteség (mbar) 56. ábra: A teljes nyomásveszteség Térfogatáram (liter/óra) Vaillant Saunier Duval Kft. 119 / 134. oldal Vaillant arotherm tervezési segédlet

120 57. ábra: Szivattyú diagramok a beállított üzemállapot függvényében Vaillant Saunier Duval Kft. 120 / 134. oldal Vaillant arotherm tervezési segédlet

121 Előszerelt szivattyús egység energiatakarékos szivattyúval kevert fűtési körre, rendelési szám: , , a Energiatakarékos szivattyú b Az előremenő ág hőmérője c A visszatérő ág hőmérője d Visszacsapó szeleppel ellátott golyós elzárócsap (piros) e Golyós elzárócsap visszacsapó szelep nélkül (kék) f Hőszigetelő elem h Motoros keverőszelep Keverőszelep k vs Rp 1 8, Rp 3/4 6, Rp 1/2 2,5 58. ábra: A szivattyús egység alkotóelemei 59. ábra: A teljes nyomásveszteség Vaillant Saunier Duval Kft. 121 / 134. oldal Vaillant arotherm tervezési segédlet

122 10. A komponensek elektromos csatlakozásának tervezése A fűtésre vagy klimatizálásra használt hőszivattyús berendezés esetén gyakran már a tervezés fázisában kell a helyi áramszolgáltatónál a hálózatfejlesztési kérelmet benyújtani. A hőszivattyús rendszert a technika jelenlegi szabályai, az elismert szabványok és a helyi áramszolgáltató mindenkori műszaki irányelvei szerint kell tervezni, illetve létesíteni/telepíteni Kétkörös áramtarifa Hőszivattyús üzem esetén gyakran az úgynevezett kettős tarifát használják (kétkörös vagy kedvezményes áramtarifa), de ez Magyarországon nem terjedt el. Az áramfogyasztást ilyenkor két, különálló óra méri. Azt az áramot, amit a magasabb terhelésű tarifával fogyasztunk, külön óra méri. A kompresszor és az adott esetben telepített kisegítő fűtés kedvezményes tarifájú áramellátásáért a második villanyóra felel, amit a helyi áramszolgáltató a csúcsterhelések időszakában nappal maximum 3 x 2 órára lekapcsolhat. Vegye figyelembe az alábbi bekötési terveket, hogy a hőszivattyút a normál vagy a kedvezményes tarifájú használatnak megfelelően csatlakoztathassa. Elektromos csatlakozás normál tarifa használata esetén Bekötés a 230 V-os hálózatra 60. ábra: Elektromos csatlakoztatás (230 V) 1 A termék elektromos hálózati kapcsai 2 Elektromos megszakító Vigyázat! Magas hálózati feszültség miatt bekövetkező anyagi károk kockázata! A 253 Volt feletti hálózati feszültség károsíthatja az elektronikus alkotóelemeket. Biztosítsa, hogy a hálózat névleges feszültsége 230 Volt legyen. Vaillant Saunier Duval Kft. 122 / 134. oldal Vaillant arotherm tervezési segédlet

123 Csatlakoztassa a hálózati kábelt a termék áramellátó kapcsaira. VWL 85/2 230 V VWL 115/2 230 V Áramellátás 1/N/PE 230 V 50 Hz 1/N/PE 230 V 50 Hz Biztosíték 16 A C vagy D típus 20 A C vagy D típus Javasolt kábelméret 3G x 2,5 mm 2 3G x 2,5 mm 2 A személyek védelmére építsen be 30 ma-es hibaáram védőkapcsolót a hőszivattyú részére. A hálózati csatlakozó kábelt a termék kábelátvezetőjén (PEG csavarzat) keresztül vezesse be. Bekötés a 400 V-os hálózatra 61. ábra: Elektromos csatlakoztatás (400 V) 1 A termék elektromos hálózati kapcsai 2 Elektromos megszakító Vigyázat! Magas hálózati feszültség miatt bekövetkező anyagi károk kockázata! A 440 Volt feletti hálózati feszültség károsíthatja az elektronikus alkotóelemeket. Biztosítsa, hogy a hálózat névleges feszültsége 400 Volt legyen. Vigyázat! Túl magas feszültség-különbség miatt bekövetkező anyagi károk kockázata! Abban az esetben, ha az áramellátás önálló fázisai közötti feszültség-különbség túl nagy, az a termék hibás működését eredményezheti. A terméket csak olyan áramellátó rendszerre kösse, amelyben feszültség-különbség az önálló fázisok között max. 2%. Vaillant Saunier Duval Kft. 123 / 134. oldal Vaillant arotherm tervezési segédlet

124 Csatlakoztassa a hálózati kábelt a termék áramellátó kapcsaira. VWL 115/2 400 V Áramellátás 3/N/PE 400 V 50 Hz Biztosíték 16 A C vagy D típus Javasolt kábelméret 5G x 2,5 mm 2 A személyek védelmére építsen be 30 ma-es hibaáram védőkapcsolót a hőszivattyú részére. A hálózati csatlakozó kábelt a termék kábelátvezetőjén (PEG csavarzat) keresztül vezesse be. Elektromos csatlakozás különleges tarifa használata esetén (főleg Németországban) Bekötés a 230 V-os hálózatra Tudnivaló Abban az esetben, ha a hőszivattyú kéttarifás villanyórára csatlakozik, akkor a kedvezményes tarifájú áram szolgáltatási szünete esetén az energiaszolgáltatónak kell kiegészítésként biztosítania a normál tarifarendszerre történő csatlakoztatást. 62. ábra: Elektromos csatlakoztatás (230 V) 1 A termék elektromos hálózati kapcsai 2 Elektromos megszakító Vigyázat! Magas hálózati feszültség miatt bekövetkező anyagi károk kockázata! A 253 Volt feletti hálózati feszültség károsíthatja az elektronikus alkotóelemeket. Biztosítsa, hogy a hálózat névleges feszültsége 230 Volt legyen. Vaillant Saunier Duval Kft. 124 / 134. oldal Vaillant arotherm tervezési segédlet

125 Csatlakoztassa a hálózati kábelt a termék áramellátó kapcsaira. VWL 85/2 230 V VWL 115/2 230 V Áramellátás 1/N/PE 230 V 50 Hz 1/N/PE 230 V 50 Hz Biztosíték 16 A C vagy D típus 20 A C vagy D típus Javasolt kábelméret 3G x 2,5 mm 2 3G x 2,5 mm 2 A személyek védelmére építsen be 30 ma-es hibaáram védőkapcsolót a hőszivattyú részére. A hálózati csatlakozó kábelt a termék kábelátvezetőjén (PEG csavarzat) keresztül vezesse be. Tudnivaló A telepítés során az értéket a maximális áramszünetre állítsa be a különleges tarifa alatt. Bekötés a 400 V-os hálózatra 63. ábra: Elektromos csatlakoztatás (400 V) 1 A termék elektromos hálózati kapcsai 2 Elektromos megszakító Vigyázat! Magas hálózati feszültség miatt bekövetkező anyagi károk kockázata! A 440 Volt feletti hálózati feszültség károsíthatja az elektronikus alkotóelemeket. Biztosítsa, hogy a hálózat névleges feszültsége 400 Volt legyen. Vigyázat! Túl magas feszültség-különbség miatt bekövetkező anyagi károk kockázata! Abban az esetben, ha az áramellátás önálló fázisai közötti feszültség-különbség túl nagy, az a termék hibás működését eredményezheti. A terméket csak olyan áramellátó rendszerre kösse, amelyben feszültség-különbség az önálló fázisok között max. 2%. Vaillant Saunier Duval Kft. 125 / 134. oldal Vaillant arotherm tervezési segédlet

126 Csatlakoztassa a hálózati kábelt a termék áramellátó kapcsaira. VWL 115/2 400 V Áramellátás 3/N/PE 400 V 50 Hz Biztosíték 16 A C vagy D típus Javasolt kábelméret 5G x 2,5 mm 2 A személyek védelmére építsen be 30 ma-es hibaáram védőkapcsolót a hőszivattyú részére. A hálózati csatlakozó kábelt a termék kábelátvezetőjén (PEG csavarzat) keresztül vezesse be. Tudnivaló A telepítés során az értéket 3 órára állítsa be a különleges tarifa alatt Az áramellátás biztosítása A külső hálózati kábelt földelten, a megfelelő polaritással és az érvényben lévő előírásoknak megfelelően kell csatlakoztatni. Ellenőrizze, hogy helyesen csatlakozik-e a hálózati csatlakozókábel. A kábel, ami a terméket összeköti a biztosítéktáblával/kapcsolószekrénnyel: - alkalmasnak kell lennie a fix bekötésre, - ellenáll az időjárás behatásainak, - a termék teljesítményéhez szükséges vezeték keresztmetszettel rendelkezik. A terméket egy fix bekötésű és legalább 3 mm érintkező nyitású megszakítón (pl.: biztosítékok vagy teljesítmény-kapcsoló) keresztül kösse elektromosan be. Ahhoz, hogy a II-es túlfeszültség kategória követelményei teljesüljenek, adott esetben további biztosítások szükségesek. A III-as túlfeszültség kategória feltételeihez maximálisan biztosítani kell a megszakító leválasztását az áramellátásról. Vaillant Saunier Duval Kft. 126 / 134. oldal Vaillant arotherm tervezési segédlet

127 11. Kiszállítási (csomagolási) állapot, kézi mozgatás 11.1 Szállítás A termék mozgatása 64. ábra: A szállítást segítő szalag Figyelmeztetés! Nagy súlyok emelése miatt bekövetkező sérülésveszély! A nagy súlyok emelés sérülésekhez, pl.: gerincoszlop vezethet. - Szállításhoz a terméket két személy emelje meg. - Vegye figyelembe a termék tömegét a műszaki adatok között. - Vegye figyelembe az érvényben lévő útmutatásokat és előírásokat, ha nehezebb terheket kell szállítani. Vigyázat! Szakszerűtlen szállítás miatti anyagi károk veszélye! A szállítás módjától függetlenül a hőszivattyút soha sem szabad 45 -nál jobban megdönteni, mert abból a későbbi üzemeltetés során a hűtési kör üzemzavarai következhetnek. A legrosszabb esetben ez a teljes rendszer meghibásodását okozhatja. A szállítás során maximum 45 -ban billentse meg a hőszivattyút. 1. A terméket a szállítást segítő szalaggal vigye a végleges felállítás helyére. 2. A terméket csak hátulról és a hidraulikus csatlakozások oldaláról emelje meg. 3. Abban az esetben, ha a terméket molnár kocsin szállítja, akkor hevederrel rögzítse a készüléket. 4. Védje a termék oldalait, amelyek a molnár kocsival érintkezhetnek, hogy megelőzhesse a karcolásokat és károsodásokat. Vaillant Saunier Duval Kft. 127 / 134. oldal Vaillant arotherm tervezési segédlet

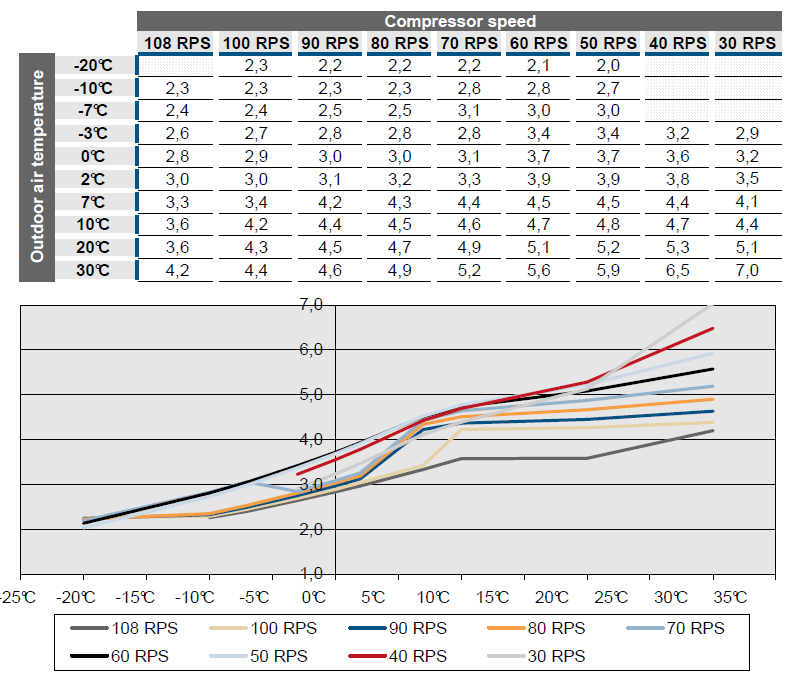

128 12. Függelék Az arotherm VWL 85/2 levegő/víz hőszivattyú COP adatsora Vaillant Saunier Duval Kft. 128 / 134. oldal Vaillant arotherm tervezési segédlet

129 Az arotherm VWL 85/2 levegő/víz hőszivattyú teljesítmény adatai (kw-ban W35/30 esetén) Vaillant Saunier Duval Kft. 129 / 134. oldal Vaillant arotherm tervezési segédlet

130 Az arotherm VWL 115/2 levegő/víz hőszivattyú COP adatsora Vaillant Saunier Duval Kft. 130 / 134. oldal Vaillant arotherm tervezési segédlet

131 Az arotherm VWL 115/2 levegő/víz hőszivattyú teljesítmény adatai (kw-ban W35/30 esetén) Vaillant Saunier Duval Kft. 131 / 134. oldal Vaillant arotherm tervezési segédlet
