1 SABIANA COMFORT POLARIS termoventilátorok airtronics 1. oldal

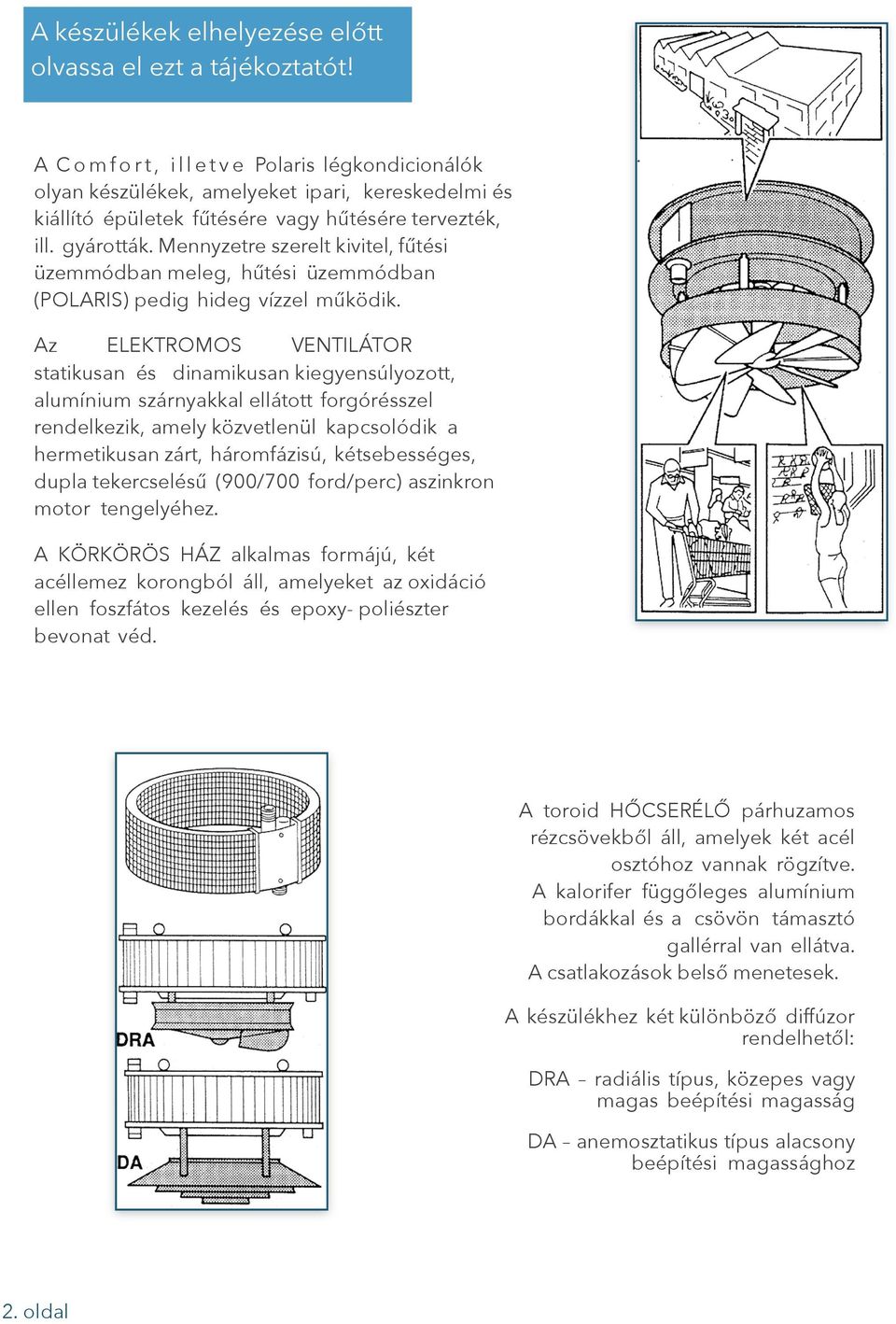

2 A készülékek elhelyezése előtt olvassa el ezt a tájékoztatót A C o m f o r t, i l l e t v e Polaris légkondicionálók olyan készülékek, amelyeket ipari, kereskedelmi és kiállító épületek fűtésére vagy hűtésére tervezték, ill. gyárották. Mennyzetre szerelt kivitel, fűtési üzemmódban meleg, hűtési üzemmódban (POLARIS) pedig hideg vízzel működik. Az ELEKTROMOS VENTILÁTOR statikusan és dinamikusan kiegyensúlyozott, alumínium szárnyakkal ellátott forgórésszel rendelkezik, amely közvetlenül kapcsolódik a hermetikusan zárt, háromfázisú, kétsebességes, dupla tekercselésű (900/700 ford/perc) aszinkron motor tengelyéhez. A KÖRKÖRÖS HÁZ alkalmas formájú, két acéllemez korongból áll, amelyeket az oxidáció ellen foszfátos kezelés és epoxy- poliészter bevonat véd. 2. oldal A toroid HŐCSERÉLŐ párhuzamos rézcsövekből áll, amelyek két acél osztóhoz vannak rögzítve. A kalorifer függőleges alumínium bordákkal és a csövön támasztó gallérral van ellátva. A csatlakozások belső menetesek. A készülékhez két különböző diffúzor rendelhetől: DRA radiális típus, közepes vagy magas beépítési magasság DA anemosztatikus típus alacsony beépítési magassághoz

Az ELEKTROMOS VENTILÁTOR statikusan és dinamikusan kiegyensúlyozott, alumínium szárnyakkal ellátott forgórésszel rendelkezik, amely közvetlenül kapcsolódik a hermetikusan zárt, háromfázisú,

3 KÉSZÜLÉK AZONOSÍTÁS Minden készülék azonosító címkével van ellátva, ami a tervezési adatokról és a modell típusáról szolgáltat információt. SZÁLLÍTÁS Károsodások esetén vagy, ha nem megfelelő modellt szállítottak, akkor értesítsük a kereskedőt és adjuk meg a sorozat számot és a modell számot. A készülék installálási helyre szállításakor emelőszerkezetet kell használni, amely megfelel a készülék súlyának (Műszaki Jellemzők, súlytáblázat). Rögzítsük a levegő melegítőt az emelőgyűrűknél és emeljük meg lassan és ügyeljünk arra, hogy ne zuhanjon le. Valamely beavatkozást megelőzően győződjünk meg a következőkről: 1- a légkondicináló nincs feszültség alatt 2 az ellátó szelep le van zárva 3 a hőcserélő egység lehűlt 3. oldal A készülék szállítása és mozgatása csomagolatlan állapotban történik. Ellenőrizzük, hogy nem látható-e sérülés, amelyet egyértelműen a szállítás okozott. Ellenőrizzük, hogy az azonosító címke megfelel a megrendelt modellnek.

A készülék installálási helyre szállításakor emelőszerkezetet kell használni, amely megfelel a készülék súlyának (Műszaki Jellemzők, súlytáblázat).

4 BIZTONSÁGI TANÁCSOK Ellenőrizzük, hogy a földelés kialakítása megfelelő-e. A kalorifert védeni kell faggyal szemben. A készülék közelében, könnyen hozzáférhető helyen a hálózatot megszakító biztonsági kapcsolót kell elhelyezni. A ventilátorok 900 ford/perc sebességet érnek el. Ne érjünk hozzá ujjal vagy valamilyen tárggyal NE TEGYÜK KI A KÉSZÜLÉKET GYÚLÉKONY GÁZ HATÁSÁNAK Ne közelítsük meg a ventilátort laza ruházatban Ha a légkondicionálót szét kell szerelni, akkor védőkesztyűt kell használni.a készülék installálási helyre szállításakor használjunk emelőszerkezetet, ami alkalmas a készülék súlyának megtartására (ld. a Műszaki Jellemzők súlytáblázatát). A levegő melegítőt az emelőgyűrűknél kell rögzíteni és úgy kell megemelni, hogy ne zuhanhasson le HA A KÉSZÜLÉK HŰTÉSI ÜZEMMÓDBAN DOLGOZIK (PORAIS), AKKOR MINDIG AZ ALACSONY FORDULATON KELL JÁRATNI 4. oldal

Ne érjünk hozzá ujjal vagy valamilyen tárggyal NE TEGYÜK KI A KÉSZÜLÉKET GYÚLÉKONY GÁZ HATÁSÁNAK Ne közelítsük meg a ventilátort laza ruházatban Ha a légkondicionálót szét kell szerelni, akkor

5 . A biztonsági címkéket tilos eltávolítani. Ha olvashatatlanná válik, akkor új címkére kell kicserélni Ha az alkatrészeket cserélni kell, akkor eredeti tartalék alkatrészt kell használni A készülék karbantartását csak szakképzett, előzetesen kioktatott személyzet végezheti (más személyek nem). NE ENGEDJÜNK SZENNYEZŐDÉST A HŐCSERÉLŐBE MERT AZ KÁROSÍTHATJA A KÉSZÜLÉKET ÉS A RENDSZER EGYÉB RÉSZEIT IS ELÉRHETI AHOL TÖNKRETEHETI A SZIVATTYÚKAT, KAZÁNOKAT, STB FIGYELEM A termoventilátor mennyezetre rögzítése: 1. Határottuk meg az installálás helyét. 2. Készítsünk elő huzalokat, láncokat vagy egyéb eszközöket, amelyek a készülék 4 emelési pontjához kapcsolódnak. Rögzítsük a vezetéket biztonságosan a mennyezeten és lássuk el a fügegsztőket pajzsokkal. 3. Emeljjük meg a készüléket megfelelő eszközzel és rögzítsük a függesztőkhöz. 4. A pajzsok segítségével a készülék olyan pozícióba hozható, amelyben a kondenzátum eltávolítható lesz. (POLARIS) 5. Állítsuk be a légterelő lapokat (DRA diffúzor típuson). 5. oldal

kioktatott személyzet végezheti (más személyek nem).

6 A vízbekötésnél az ábra szerint járjunk el (maximális üzemi nyomás: 10 bar). A készülék belépő és kilépő csonkján a víz bekötésekor a szivárgások megelőzése érdekében használjunk tömítő pasztát. A termoventilátor egyszerű szétszerelhetőségének biztosítására 3 darabos csatlakozó vagy -,melegvizes üzem esetén - karima szolgál. A kör legfelső pontján légtelenítőt, legalsó pontján pedig leeresztő csapot kell használni. A vízellátó és a kondenzátum eltávolítására szolgáló csöveket a hűtési üzem alatt bekövetkező kondenzáció elkerülése érdekében megfelelő szigeteléssel kell ellátni. VÍZBEKÖTÉS A KALORIFER KÁROSODÁSAINAK ELKERÜLÉSE ÉRDEKÉBEN A KÉSZÜLÉKET A CSÖVEK CSATLAKOZTATÁSA 6. oldal

A termoventilátor egyszerű szétszerelhetőségének biztosítására 3 darabos csatlakozó vagy -,melegvizes üzem esetén - karima szolgál.

7 7. oldal ELEKTROMOS BEKÖTÉS A motor elektromos bekötésekor ellenőrizzük, hogy a hálózati főkapcsoló KI állásban áll. Vezessük a motortól jövő kábelt a kapcsoló egyik kábel leszorítóba és kapcsoljuk a kötődoboz megjelölt kivezetéseihez. Vezessük a táp kábelt a másik kábel leszorítóhoz és a háromfázisú (kétsebességes) motor bekötési vázlata szerint kapcsoljuk a bekötő dobozhoz. Ellenőrizzük, hogy a földelés megfelelő-e. Ellenőrizzük a ventilátor forgásirányát. Ha a forgásirány nem megfelelő, akkor kapcsoljuk ki a készüléket és a bekötésnél cseréljünk meg két fázisvezetéket. Ellenőrizzük, hogy a motor táphálózata helyes. Zárjuk le a bekötő doboz fedelét és húzzuk meg a kábel leszorítókat.

Vezessük a táp kábelt a másik kábel leszorítóhoz és a háromfázisú (kétsebességes) motor bekötési vázlata szerint kapcsoljuk a bekötő dobozhoz.

8 TISZTÍTÁS, KARBANTARTÁS, ÉS TARTALÉK ALKATRÉSZEK 8. oldal A TSIZTÍTÁSI VAGY KARBANTARTÁSI MŰVELET MEGKEZDÉSE ELŐTT A KÉSZÜLÉKET LE KELL VÁLASZTANI AZ ELEKTROMOS HÁLÓZATRÓL A készüléken karbantartást csak szakképzett, előzetesen kioktatott személyzet végezhet. MOTOR: A Comfort, Polaris termoventilátorok zárt motorral rendelkeznek, amelyek önkenő csapágyakkal van ellátva. Így karbantartást nem igényel. KALORIFER: A hőcserélőt az előírt műszaki paraméterek biztosítása érdekében tökéletes állapotban kell tartani. Hathavonta ellenőrizni kell, hogy a lamellákon nincs-e sérülés. Szükség esetén vízsugárral vagy alacsony nyomású gőzzel meg ekkl tisztítani úgy, hogy a motort megóvjuk a sérülésektől.

előzetesen kioktatott személyzet végezhet. MOTOR: A Comfort, Polaris termoventilátorok zárt motorral rendelkeznek, amelyek önkenő csapágyakkal van ellátva.

9 ELEKTROMOS VENTILÁTOR Ha a ventilátor zajt kelt vagy rezgésbe jön, akkor ellenőrizni kell a ventilátort a motorhoz rögzítő csavarok feszességét. A motor cseréjekor a következők szerint kell eljárni: 1 Nyissuk fel a bekötő dobozt és válasszuk le a csatlakozó pontokat a motor kábelről és lazítsuk meg a dobozban a kábel elszorítókat. 2- Távolítsuk el a diffúzort rögzítő 4 anyát és távolítsuk el. 3. Távolítsuk el a csavarokat a motor tengely felső végén. 4. Lazítsuk meg a ventilátor agy csavarjait és húzzuk le a ventilátort. 5. Lazítsuk meg a motor karimát a házhoz rögzítő 4 hatlapú csavart. 6. Távolítsuk el a motort a felső részről. TARTALÉK ALKATRÉSZEK: 9 A tartalék alkatrész rendeléseken meg kell adni a készülék típusátm, cikkszámát és az alkatrész megnevezését. 9. oldal

2- Távolítsuk el a diffúzort rögzítő 4 anyát és távolítsuk el. 3. Távolítsuk el a csavarokat a motor tengely felső végén. 4. Lazítsuk meg a ventilátor agy csavarjait és húzzuk le a ventilátort.
