Műszaki specifikáció Maximális üzemi nyomás Maximális üzemi hőmérséklet : 120 C. Szükséges minimális rendszernyomás : kb. 0,5 bar.

Átírás

1 vent Műszaki specifikáció Maximális üzemi nyomás : 10 bar. Maximális üzemi hőmérséklet : 120 C. Szükséges minimális rendszernyomás : kb. 0,5 bar. Esetleges karima : DIN 2633 (PN 16) szerint. Működési elv (1. ábra) A rozsdamentes acél PALL gyűrűk koaleszcencia-hatása (lásd a megfelelő műszaki dokumentációt). 1. Légkamra. 5. Úszó. 2. Légtelenítő szelep. 6. Víztér, részben PALL gyűrűkkel töltve. 3. Ház (acél). 7. Leeresztő / iszapmentesítő nyílás. 4. Iszapmentesítő csap Becker Kft 1519 Budapest, Pf. 216 Tel: Fax: info@beckerkft.hu 1

2 Karbantartás A vent légleválasztók nem igényelnek speciális karbantartást. A leeresztőt (1. ábra, 7. szám) időnként ki lehet nyitni a durvább szennyeződések (homok, hegesztési maradványok stb.) eltávolítása céljából. A munka megkönnyítése érdekében ajánlatos a leeresztő fedelet egy golyósszelepre cserélni. A vent Clean típus már golyósszeleppel készül. A túl magas légsebesség okozta sérülés és ezáltal rések keletkezésének megelőzése érdekében a rendszer (ismételt) feltöltésénél a levegőszelepnek (1. ábra, 2. szám) zárva kell lennie. Az iszapmentesítő csapot (1. ábra, 4. szám) a következőkre lehet használni: a) nagy levegőmennyiségek leválasztására a rendszer feltöltésénél; b) a vent készülékben a víz tetejére felúszó szennyeződések (zsír, olaj stb.) üzem közbeni leeresztésére. Abban a valószínűtlen esetben, amikor a légtelenítő szelep (1. ábra, 2. szám) elszennyeződik és tömítetlenség lép fel, a szelep (a szelepben lévő) csavar segítségével elzárható. A légkamra szelepvége kívül 22 mm-re van korlátozva, s így egy levegőelvezető vezeték egyszerűen felszerelhető. Ezt lejtéssel kell fektetni (6. ábra). A sárgaréz légkamra az úszóval és a szelepmechanikával együtt alkatrészként kapható (cikkszám: 28555). Ahhoz, hogy a karbantartási munkákat szükség esetén el lehessen végezni, az 'A' távolságnak legalább 100 mm-nek kell lennie (3. ábra). A 2

3 A vent készülék beépítése fűtési rendszerekbe A kazánban (magas hőmérsékleten) felszabaduló mikrobuborékok a rendszer másik helyén (alacsony hőmérsékleten) ismét feloldódnak, ha azok azonnali leválasztása nem történik meg. Ahhoz, hogy a rendszerből a lehető leghatékonyabb levegőleválasztást lehessen biztosítani, a vent légleválasztót az előremenő vezetékben, közvetlenül a kazán vagy a keverőszelep mögött kell elhelyezni (4. ábra). HELYES HELYES HELYTELEN! Kázan Kázan Kázan Keverőszelep nélkül Keverőszeleppel Keverőszeleppel A vent légleválasztónak a keringtető szivattyú(k) elé történő beépítése miatt a nagyobb légbuborékok nem okoznak kárt a szivattyú(k)ban, és ezek nem is őrlődnek kisebb buborékká (5. ábra). A vent légleválasztót azonban akkor is az előremenő vezetékbe kell beépíteni, ha a keringtető szivattyú a visszatérő vezetékben helyezkedik el. Fűtőberendezés a pincében Fűtőberendezés a tetőtérben 3

4 A vent készülék beépítése hűtőrendszerekbe A rendszerben lévő légbuborékok a hűtőegység előtt nagyobbak, mint mögötte. Ez a hűtőegység mögötti alacsonyabb vízhőmérsékletre vezethető vissza. A rendszer optimális légtelenítéséhez a vent légleválasztót a hűtőelem elé, attól kis távolságra kell a visszatérő vezetékbe beépíteni (7. ábra). A vent légleválasztónak a keringtető szivattyú elé történő beépítésével az is megakadályozható, hogy a légbuborékok kárt okozzanak a szivattyúban (7. ábra). Ha a vent fölötti statikus magasság meghaladja a 30 métert, akkor 30 m fölött minden emeleten ajánlatos egy vent légleválasztót beépíteni, hogy a statikus nyomás csökkenése miatt a felső emeleteken felszabaduló levegőt le lehessen választani (8. ábra). 30 m vent Clean A vent Clean típust kifejezetten azért fejlesztettük ki, hogy a levegő mellett a szilárd anyagokat is le lehessen választani a fűtési és hűtőrendszerekből. Gyakorlati tapasztalatok és tesztek azt mutatták, hogy a vent készülékben lévő PALL gyűrűk nemcsak légbuborékokat, hanem szilárdanyag-részecskéket is képesek leválasztani a folyadékáramból. A vent Clean típus konstrukcióját úgy módosítottuk, hogy a (megnagyobbított) alsó csészében egy turbulencia-mentes teret alakítottunk ki, amiben a viszonylag nehéz részecskék a fenékre süllyedhetnek. A vent Clean típus ezen részében nem alakul ki örvény, ami a részecskéket visszanyomhatná a rendszerbe. A vent Clean típus alsó részében lévő golyósszelep segítségével a részecskék leereszthetők. Mivel az alsó csészében nem találhatók PALL gyűrűk, nincsenek olyan akadályok, amik a részecskék leeresztését hátrányosan befolyásolnák.a könnyebb szilárdanyag-részecskék, amelyek a vent Clean készülékben a víz felszínén úsznak, a készülékház oldalán elhelyezett leeresztő szelep segítségével leereszthetők. Leeresztés előtt gondoskodni kell arról, hogy a leeresztett folyadék ne terhelje a környezetet. A vent Clean típus szilárdanyag-részecskék fűtési és hűtőrendszerekből történő leválasztására való alkalmasságát a holland Környezet- és Elektrotechnikai Intézet (TNO) vizsgálta. A vizsgálati eredményeket egy vizsgálati jelentésben rögzítették (a vizsgálati jelentés száma: R ). A vent Clean típus ugyanolyan elven működik, mint a standard kivitelű vent légleválasztó. 4

5 A E ØdØDØD Ø C B G Méretek (2. ábra) vent Típus Toldat Méretek mm-ben Súly vent hegesztett toldat A B Ø C Ø D Ø d E G kg vent 50 S ,3 54, ,6 vent 65 S ,1 70, ,8 vent 80 S ,9 82, ,6 vent 100 S ,3 107, ,2 vent 125 S ,7 131, ,3 vent 150 S ,3 159, ,4 vent 200 S ,1 206, ,3 vent 250 S ,0 260, vent 300 S ,9 309, vent 350 S ,6 339, vent 400 S ,4 388, vent karimás toldat DIN 2633 (PN 16) vent 50 F ,7 vent 65 F ,9 vent 80 F ,0 vent 100 F ,4 vent 125 F ,8 vent 150 F ,9 vent 200 F ,3 vent 250 F vent 300 F vent 350 F vent 400 F

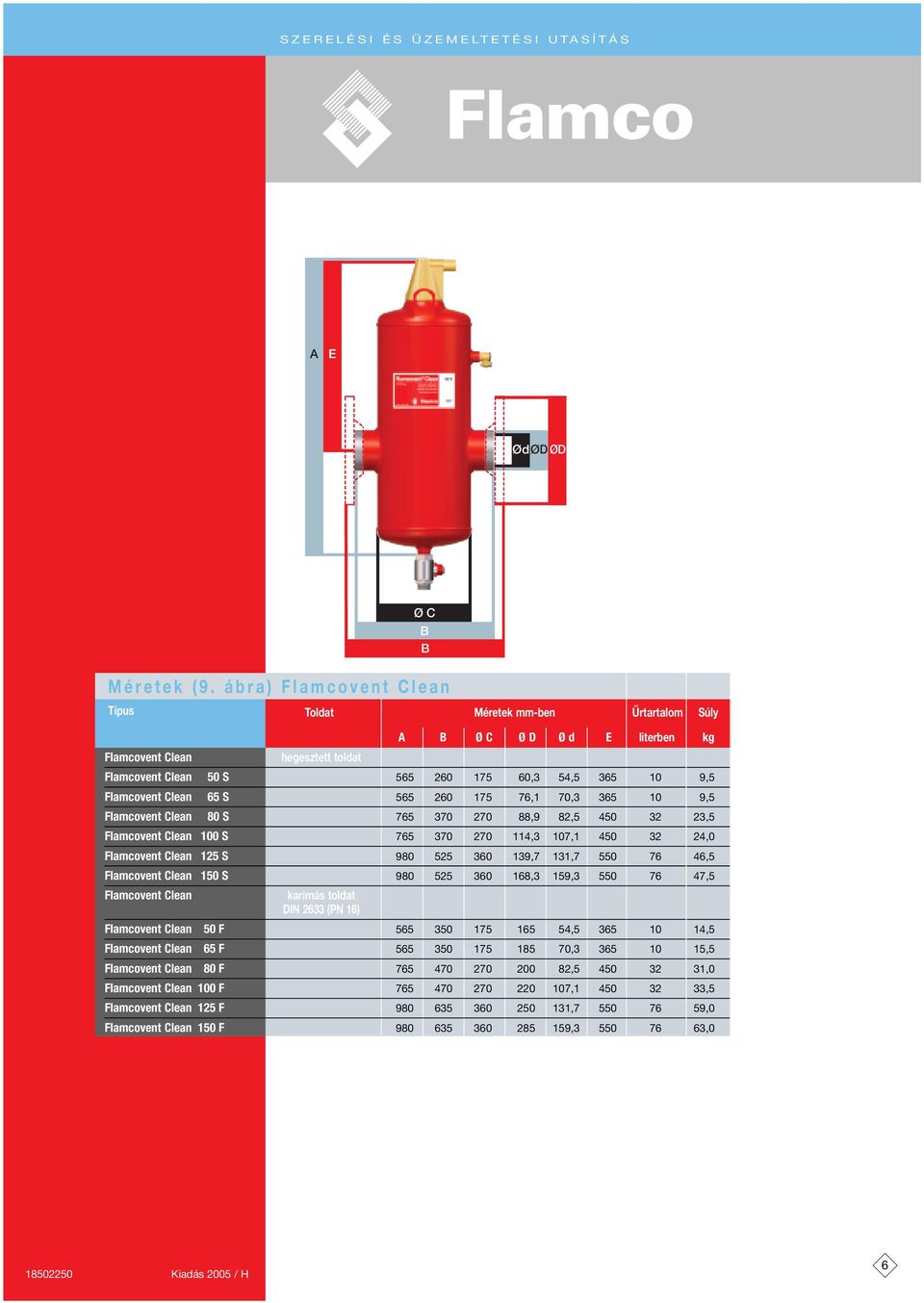

6 A E ØdØD ØD Méretek (9. ábra) vent Clean Típus Toldat Méretek mm-ben Űrtartalom Súly vent Clean hegesztett toldat A B Ø C Ø D Ø d E literben kg vent Clean 50 S ,3 54, ,5 vent Clean 65 S ,1 70, ,5 vent Clean 80 S ,9 82, ,5 vent Clean 100 S ,3 107, ,0 vent Clean 125 S ,7 131, ,5 vent Clean 150 S ,3 159, ,5 vent Clean karimás toldat DIN 2633 (PN 16) vent Clean 50 F , ,5 vent Clean 65 F , ,5 vent Clean 80 F , ,0 vent Clean 100 F , ,5 vent Clean 125 F , ,0 vent Clean 150 F , ,0 Ø C B B 6
