1 IST vákumcsöves napkollektor rendszerek Túlnyomásos vákumcsöves napkollektor (csak kollektor) nagy hatékonyságú hővezető (heat-pipe) rendszer egyszerű installáció fagy és jégvédelem tetszetős dizájn széleskörű alkalmazhatóság Szeparált túlnyomásos melegvíz rendszer (Standard modell) nagy hatékonyság egyszerű installáció fagy és jégvédelem tetszetős dizájn négy évszakban használható Szeparált túlnyomásos melegvíz rendszer (Két funkciós modell - Egy hőcserélő) kis helyigénnyel magas hatékonyság örökéletű vákumszigetelés avulás/kopás védelem, nincs negatív hatás a környezetre különféle tetőszerkeztekre alkalmas tetszetős dizájn Szeparált túlnyomásos melegvíz rendszer (Két funkciós modell - Két Hőcsrélő) kis helyigénnyel magas hatékonyság örökéletű vákumszigetelés avulás/kopás védelem, nincs negatív hatás a környezetre különféle tetőszerkeztekre alkalmas tetszetős dizájn Integrált túlnyomásos melegvíz rendszer (Thermosiphon modell) Integrált tartály egyszerű installáció széleskörű alkalmazhatóság tartalék elektromos fűtőszál tetszetős dizájn Nem túlnyomásos melegvíz rendszer magas hatékonyság alacsony ár tökéletes szigetelés tetszetős dizájn ideális medencékhez 1 / 12

2 Vákumcsöves napkollektor hővezető (heat-pipe) rendszerrel Napkollektor elmélet - a vákumcső a kulcsa a szoláris melegvíz rendszernek.a felszíne különleges bevonattal van ellátva, hogy tökéletes hőelnyelést biztosítson a víz fűtéséhez. A csőben a nem mérgező folyadék a hő hatására gőzzé válik és felemelkedve felforrósítja a hővezető (heat-pipe) csúcsát, lehülve újra cseppfolyós lesz, visszafolyik a cső aljára és a folyamat kezdődik előlről. Hőkollektor csövek A hőátadás a hőgyüjtőbe a csövek végén lévő hővezetőn keresztül történik. A vákumcsövekben nincs víz. Egyszerű installálni. Ha a csövek megsérülnek, a kollektor akkor is működik. 2 / 12

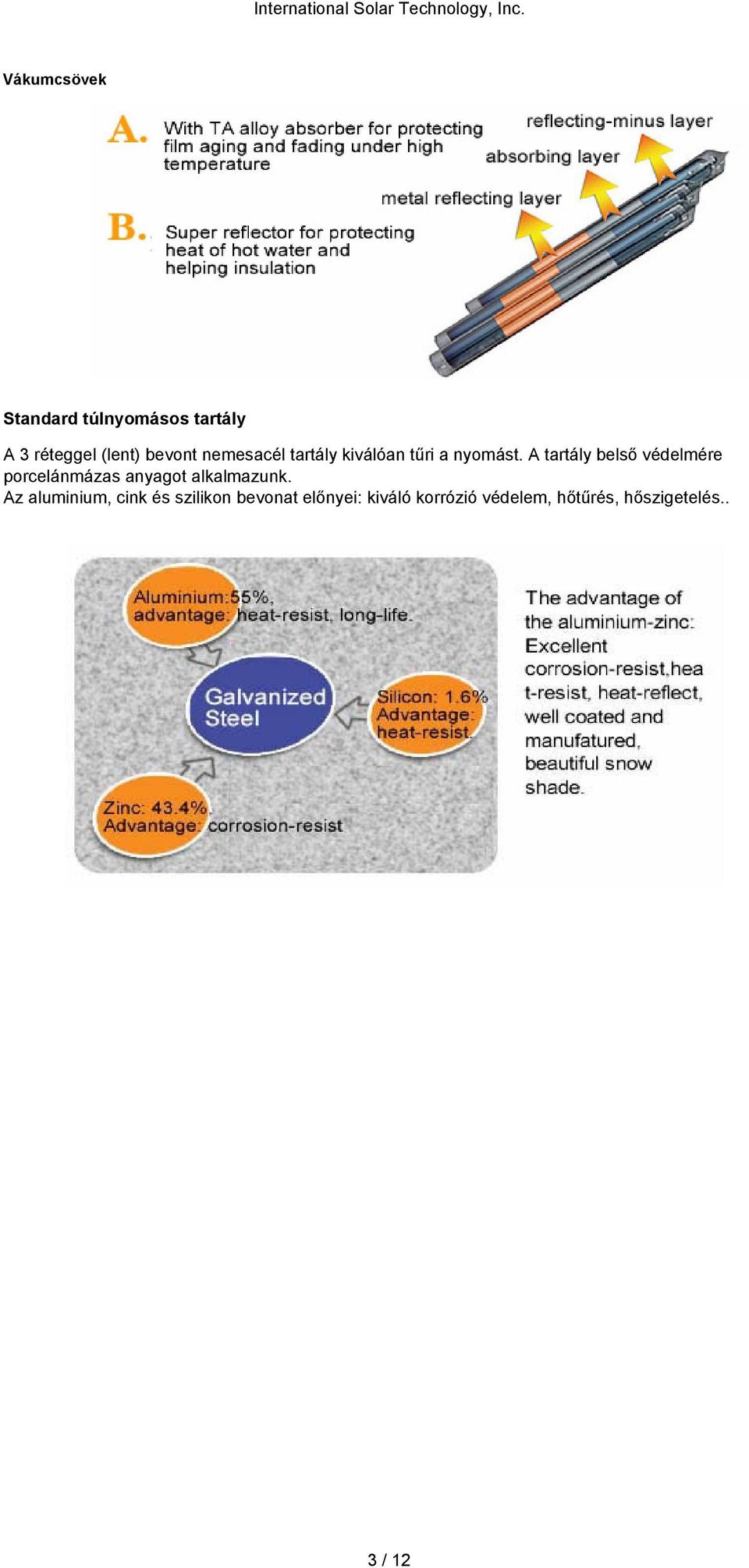

3 Vákumcsövek Standard túlnyomásos tartály A 3 réteggel (lent) bevont nemesacél tartály kiválóan tűri a nyomást. A tartály belső védelmére porcelánmázas anyagot alkalmazunk. Az aluminium, cink és szilikon bevonat előnyei: kiváló korrózió védelem, hőtűrés, hőszigetelés.. 3 / 12

4 Szolár vákum üvegcső *ÚJ*>>>Nagyhatékonyságú cső Szerkezet. Glass material (SC) Vákum üvegcsövek technikai adatai Tisztaüveg koncentrikus duál cső geometria Boroszilikát üveg ISO3585:1991 Külső csőátmérő és vastagság Belső csőátmérő és vastagság Csőhosszúság (tube) 47/58 mm ±0.7mm 37/47 mm ±0.7mm 1500/1800/ mm ±3mm Fényátvitel szintje τ 0.94( AM1.5 ) Elnyelő felszín tulajdonságok Vákum Anyag Depozíció módszere Elnyelés Kibocsájtás AL-N/AL + rozsdamentesacél + különleges elnyelő burkolat DC reakciós szétszórás а 94-96% ε 4%( 100 ) p < 5 X 10-3 Pa Hőveszteség tényező U LT 0.60W ( m 2 ) Üzemi nyomás 1.0MPa Stagnációs hőmérséklet 350 ( G 800W/m 2 ) Melegedési teljesítmény (m2 /KW) MJ/m2 minimális élettartama Y 175 H év 4 / 12

5 Szeparált túlnyomásos napkollektor rendszer Termékleírás Az IST vákumcsöves napkollektorok "Na-molekula" technológiát alkalmaznak, melynek 20%- kal nagyobb az elnyelőképessége, mint más bevonatoknak, még felhős vagy esős napokon is képes kifogástalanul működni. A vákum csöveknél boroszilikát üveget használunk melyek akár 25 mm szemnagyságú jégesőnek is ellenállnak. Alkalmazási terület. Ipari/technológiai és háztartási melegvízvíz Családi házak, hotelek, vendéglők, iskolák, kórházak és gyárak stb. Túlnyomásos vákumcsöves napkollektor (csak kollektor) Termék Modell vákum csövek /47 12 túlnyomásos napkollektor / / /58 15 tulnyomásos napkollektor / /58 30 Ajánlott Eladási Ár Szeparált túlnyomásos napkollektor példa (kis panel) elülső nézet hátsó nézet 5 / 12

6 Szeparált túlnyomásos napkollektor minta ( nagy panel) elülső nézet hátsó nézet Szeparált túlnyomásos napkollektor rendszerek 6 / 12

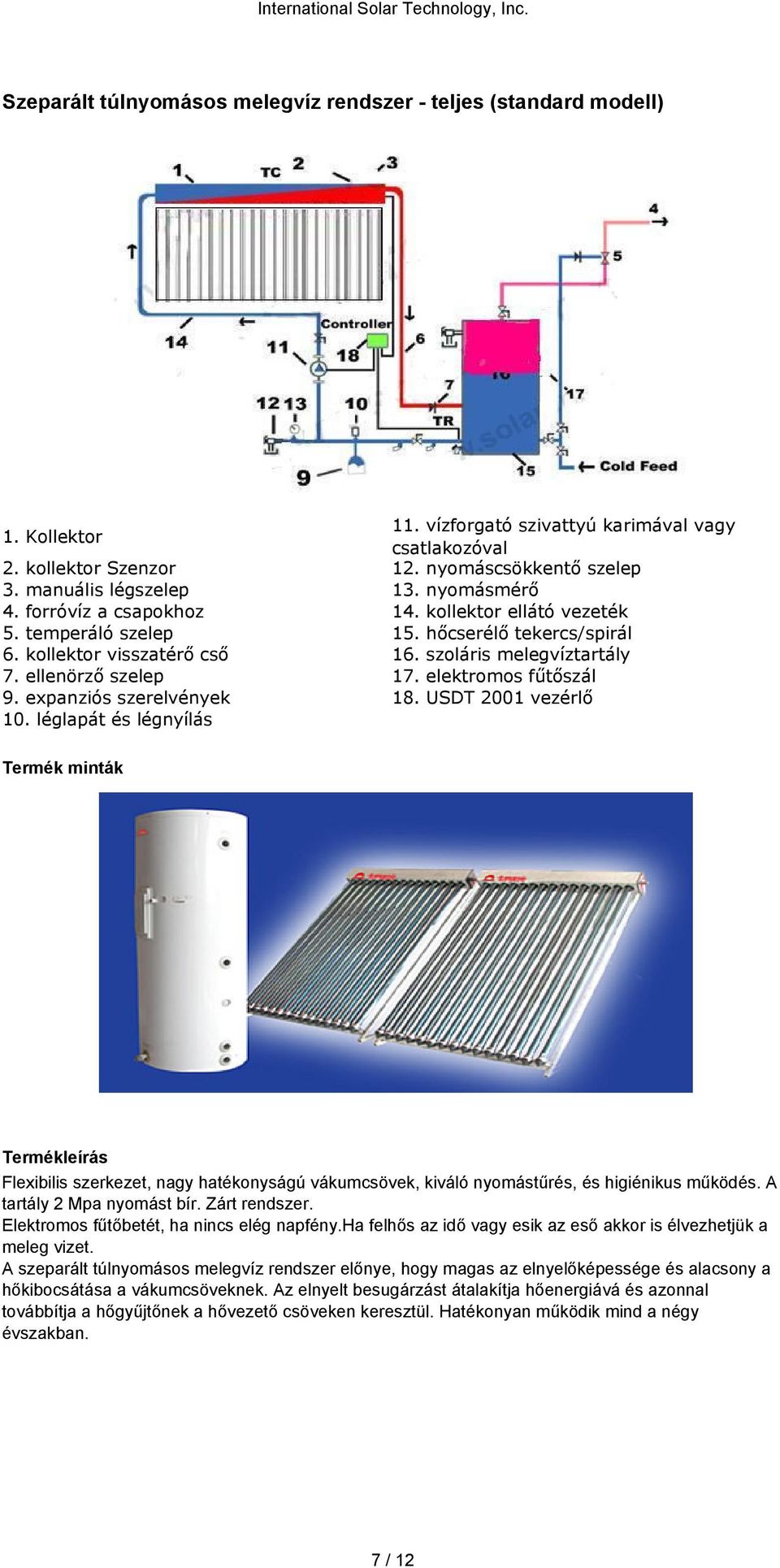

7 Szeparált túlnyomásos melegvíz rendszer - teljes (standard modell) 1. Kollektor 2. kollektor Szenzor 3. manuális légszelep 4. forróvíz a csapokhoz 5. temperáló szelep 6. kollektor visszatérő cső 7. ellenörző szelep 9. expanziós szerelvények 10. léglapát és légnyílás 11. vízforgató szivattyú karimával vagy csatlakozóval 12. nyomáscsökkentő szelep 13. nyomásmérő 14. kollektor ellátó vezeték 15. hőcserélő tekercs/spirál 16. szoláris melegvíztartály 17. elektromos fűtőszál 18. USDT 2001 vezérlő Termék minták Termékleírás Flexibilis szerkezet, nagy hatékonyságú vákumcsövek, kiváló nyomástűrés, és higiénikus működés. A tartály 2 Mpa nyomást bír. Zárt rendszer. Elektromos fűtőbetét, ha nincs elég napfény.ha felhős az idő vagy esik az eső akkor is élvezhetjük a meleg vizet. A szeparált túlnyomásos melegvíz rendszer előnye, hogy magas az elnyelőképessége és alacsony a hőkibocsátása a vákumcsöveknek. Az elnyelt besugárzást átalakítja hőenergiává és azonnal továbbítja a hőgyűjtőnek a hővezető csöveken keresztül. Hatékonyan működik mind a négy évszakban. 7 / 12

8 Termék Modell Termék Túlnyomásos vízmelegítő rendszer Szeparált túlnyomásos vízmelegítő rendszer (standard model) Szolár víztartály Modell kollektor (L) (tube) / / / Ajánlott Eladási Ár Standard túlnyomásos tartály A 3 réteggel (lent) bevont nemesacél tartály kiválóan tűri a nyomást. A tartály belső védelmére porcelánmázas anyagot alkalmazunk. Az aluminium, cink és szilikon bevonat előnyei: kiváló korrózió védelem, hőtűrés, hőszigetelés. Szeparált túlnyomásos vízmelegítő rendszer minta alkalmazás 8 / 12

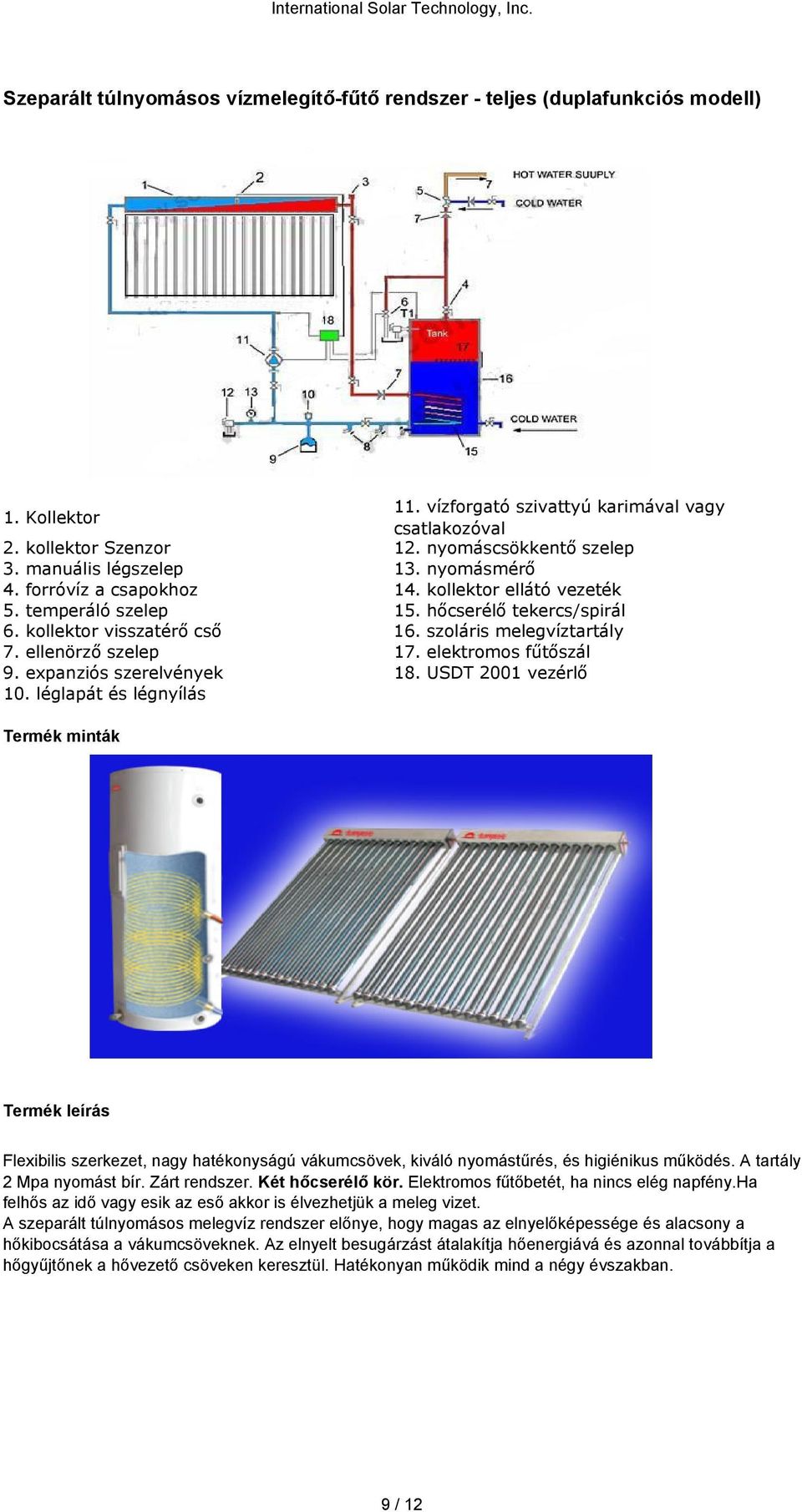

9 Szeparált túlnyomásos vízmelegítő-fűtő rendszer - teljes (duplafunkciós modell) 1. Kollektor 2. kollektor Szenzor 3. manuális légszelep 4. forróvíz a csapokhoz 5. temperáló szelep 6. kollektor visszatérő cső 7. ellenörző szelep 9. expanziós szerelvények 10. léglapát és légnyílás 11. vízforgató szivattyú karimával vagy csatlakozóval 12. nyomáscsökkentő szelep 13. nyomásmérő 14. kollektor ellátó vezeték 15. hőcserélő tekercs/spirál 16. szoláris melegvíztartály 17. elektromos fűtőszál 18. USDT 2001 vezérlő Termék minták Termék leírás Flexibilis szerkezet, nagy hatékonyságú vákumcsövek, kiváló nyomástűrés, és higiénikus működés. A tartály 2 Mpa nyomást bír. Zárt rendszer. Két hőcserélő kör. Elektromos fűtőbetét, ha nincs elég napfény.ha felhős az idő vagy esik az eső akkor is élvezhetjük a meleg vizet. A szeparált túlnyomásos melegvíz rendszer előnye, hogy magas az elnyelőképessége és alacsony a hőkibocsátása a vákumcsöveknek. Az elnyelt besugárzást átalakítja hőenergiává és azonnal továbbítja a hőgyűjtőnek a hővezető csöveken keresztül. Hatékonyan működik mind a négy évszakban. 9 / 12

10 Termék Modell Szeparált túlnyomásos vízmelegítő-fűtő rendszer (Dupla funkciós modell) Szolár Víztartály Termék Modell kollektor Ajánlott Eladási Ár (L) (tube) Túlnyomásos vízmelegítő-fűtő rendszer - Egyhőcsrélős Túlnyomásos vízmelegítő-fűtő rendszer - Kéthőcsrélős / / / / / / Standard túlnyomásos tartály A 3 réteggel (lent) bevont nemesacél tartály kiválóan tűri a nyomást. A tartály belső védelmére porcelánmázas anyagot alkalmazunk. Az aluminium, cink és szilikon bevonat előnyei: kiváló korrózió védelem, hőtűrés, hőszigetelés. Szeparált túlnyomásos vízmelegítő-fűtő rendszer minta alkalmazás 10 / 12

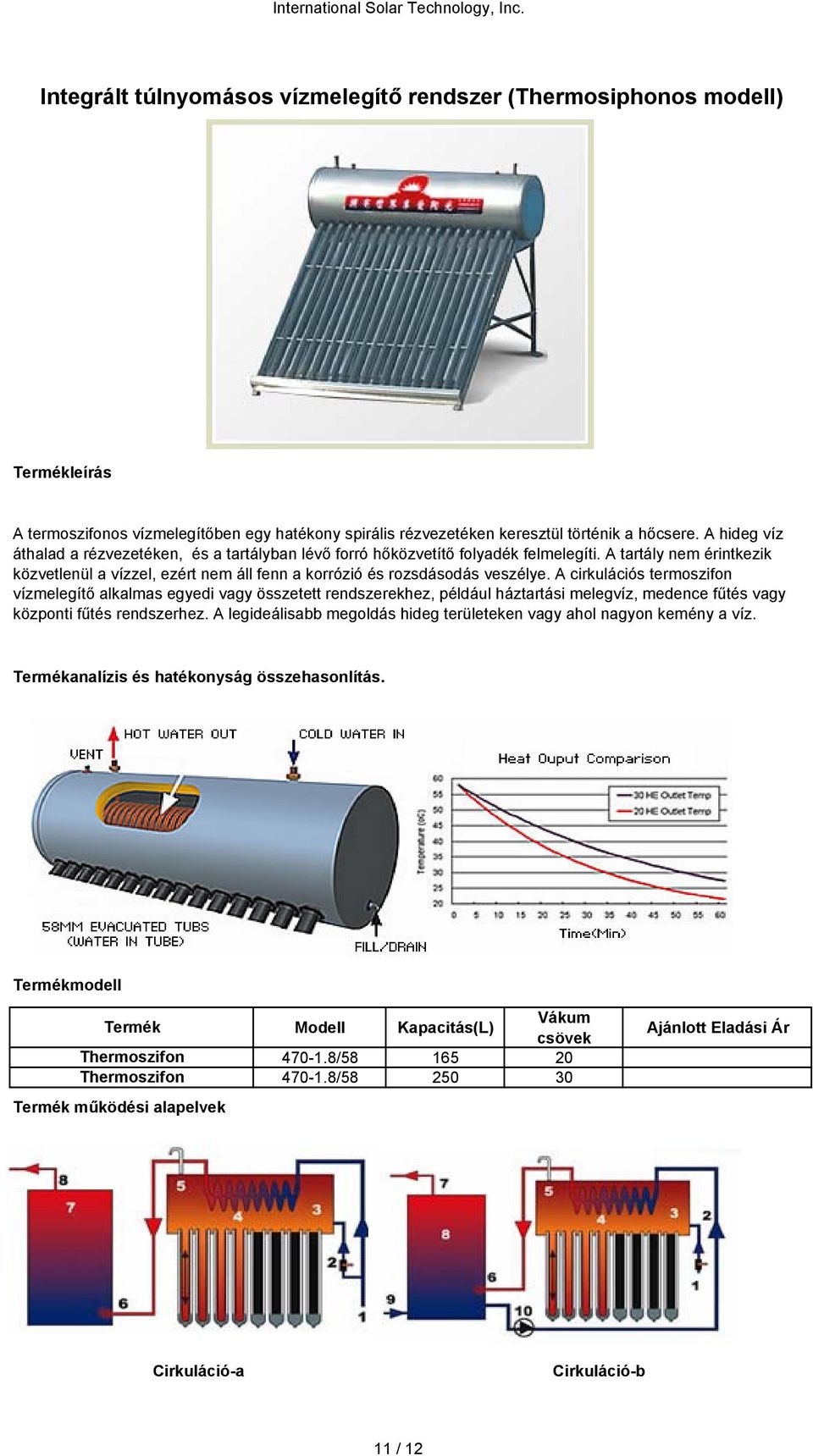

11 Integrált túlnyomásos vízmelegítő rendszer (Thermosiphonos modell) Termékleírás A termoszifonos vízmelegítőben egy hatékony spirális rézvezetéken keresztül történik a hőcsere. A hideg víz áthalad a rézvezetéken, és a tartályban lévő forró hőközvetítő folyadék felmelegíti. A tartály nem érintkezik közvetlenül a vízzel, ezért nem áll fenn a korrózió és rozsdásodás veszélye. A cirkulációs termoszifon vízmelegítő alkalmas egyedi vagy összetett rendszerekhez, például háztartási melegvíz, medence fűtés vagy központi fűtés rendszerhez. A legideálisabb megoldás hideg területeken vagy ahol nagyon kemény a víz. Termékanalízis és hatékonyság összehasonlítás. Termékmodell Termék Thermoszifon Thermoszifon Termék működési alapelvek Modell Kapacitás(L) Vákum csövek / / Ajánlott Eladási Ár Cirkuláció-a Cirkuláció-b 11 / 12

12 Nem túlnyomásos vízmelegítő rendszer Tartályház Rozsdamentes acél, galvanizált acél és színezett acéllemez alkalmazása. Kitűnő korrózió ellenálás, világos szín, esztétikus kivitel. Belső tartály Különleges rozsdamentes acél, korrózió ellenállás. Argon ív-heggesztés, hogy ne legyen semmilyen szivárgás és élettartama hosszú legyen. Szigetelő réteg Komputerizált automata vezérlésű berendezés által felvitt tökéletesen szigetelő poliuretán hab. Hőbegyűjtés hatékonyság Az IST vákumcsöves napkollektorok "Na-molekula" technológiát alkalmaznak, melynek 20%-kal nagyobb az elnyelőképessége, mint más bevonatoknak, még felhős vagy esős napokon is képes kifogástalanul működni. A vákum csöveknél boroszilikát üveget használunk melyek akár 25 mm szemnagyságú jégesőnek is ellenállnak. Erős és megbízható szerkezet Vastag rozsdamentes acél és galvanizált acél alkalmazása mely UV ellenálló, korrózió ellenálló és alkalmas mindenféle tetőszerkezetre. Termék Szoláris vízmelegítő I Szoláris vízmelegítő II Szoláris vízmelegítő III Nem túlnyomásos szolár rendszer Modell Víztartály Vákum (L) csövek / / / / / / / / / / / / / / / Ajánlott Eladási Ár 12 / 12
