1 LÉGPÁRNÁS MODULOK 1. Műszaki adatok Tétel Típus Üzemi nyomás Teherbírás Levegőfogyasztás (kg) (l/perc H Emelé s (mm)** A Méret (mm) B Magasság (mm) Főcsatlakozó (mm)*** 1 4LTM-00-1 Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM-10-1 Bar (8 psi) LTM Bar (57 psi) LTM Bar (57 psi) LTM Bar (57 psi) LTM Bar (57 psi) LTM-10-4 Bar (57 psi) LTM Bar (57 psi) LTM Bar (57 psi) LTM-00-1 Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM Bar (8 psi) LTM-10-1 Bar (8 psi) LTM Bar (57 psi)

Bar (8 psi) 5 000 800 15 300 45 19 3 4LTM-380-1 Bar (8 psi) 7 500 1 300 0 380 50 5 4 4LTM-450-1 Bar (8 psi) 10 000 1 500 450 50 5 5 4LTM-530-1 Bar (8 psi) 15 000 1 600 5 530 55 5 6 4LTM-680-1 Bar (8

2 5 6LTM Bar (57 psi) LTM Bar (57 psi) LTM Bar (57 psi) LTM-10-4 Bar (57 psi) LTM Bar (57 psi) LTM Bar (57 psi) * Levegőnyomás a légpárnában teljes terhelésnél ** Névleges emelési magasság teljes terhelésnél *** Hozzávezeto tömlo hossza 30m 1. Légpárnatömlő. Alu. profil tartó 3. Saroktámasz 4. Levegőcsatlakozás 5. Hozzávezető tömlő 6. Elzáró szelep 7. Vezérlőpult 4 vagy 6 légpárnás modulhoz 8. Összekötő tömlő 9. 4 vagy 6 légpárnás modul. Padlóminőségi követelmények

légpárnában teljes terhelésnél ** Névleges emelési magasság teljes terhelésnél *** Hozzávezeto tömlo hossza 30m 1. Légpárnatömlő. Alu. profil tartó 3. Saroktámasz 4.

3 .1 Miért vannak speciális padlózati követelmények, A következő metszetrajz mutatja a légpárnaelem működését. Az A terhelésfelületű emelőkamrában a túlnyomást meg kell taratani, azaz éles sarkú lépcsőfokok nem állhatnak ki. Nem engedhetők meg a padlón olyan lyukak repedések sem, amelyeken a nyomólevegő megszökhet. A légpárnatömlő és a padló közötti légrés leheletvékony, ezért a légpárnás szállítóberendezések alkalmazásánál a padlófelület minősége rendkívül fontos, mert egyrészt közvetlenül befolyásolja alevegőfogyasztást, másrészt döntő abban is, hogy a légpárnában a túlnyomás egyáltalán kialakulhasson.. A bevont padlófelülettel és a bevonó anyaggal szemben támasztott követelmények

Nem engedhetők meg a padlón olyan lyukak repedések sem, amelyeken a nyomólevegő megszökhet.

4 Követelmények Megjegyzések Anyag Sima, géppel csiszolt felületű keménybeton vagy sima műgyanta bevonatú (esetleg üvegszálas szövetbetéttel ütésállóvá tett) padló. Maximális. felületi P < 5 N/mm² nyomás Kerék/Padló A padlófelület jósága erősen befolyásolhatja a levegőfogyasztást és a légpárnatömlő kopását. Észrevehető benyomódások a padlóbevonaton nem lehetnek. Min. csúszósurlódás Gumitalp/Padló Sík jelleg és hullámosság Felület minősége ľ = 0,4 (száraz) A VW Termelőeszköz előírás szerint. A DIN 180, Teil 5, Zeile 4 szerint. A padló lejtése erősen befolyásolja a vonóerőket. Érdesség Ra: 6,3ľm - 1,5ľm Fugák, repedések Semennyi. és lépcsők. Tágulási hézagok Légátnemeresztő, lépcsőzetmentes kivitel. Fugaforma: V alak ( 90 -os szögű) Minőségi osztály, érdességi méret a DIN 4768, Teil 1 szerint. Papírsimaságú felület. Légátnemeresztő kivitel Poliuretánbázisú anyag, Shore keménység kb.. 80, nagyon magas visszarugózási képességgel, nyomás alatti tér-fogatnövekedés nélkül..3 Sík felületűség Mivel a működő légpárna súrlódási együtthatója közel nulla, a padlónak feltétlen síknak kell lennie, különben fennáll annak a veszélye, hogy a szállítmány megcsúszik.. A következő táblázat a lehetséges padlósíksági toleranciákat mutatja. A kivitelezés módja Síksági tolerancia [mm]-ben a méréspont távolságának a függvényében 0,1m 1m 4m 10m 15m Normál kivitel a. DIN 180 Teil 5, Zeile 3 szerint Növelt pontosság a. DIN 180 Teil 5, Zeile 4 szerint Szintezett padló Növelt pontosságú szintezett padló

csúszósurlódás Gumitalp/Padló Sík jelleg és hullámosság Felület minősége ľ = 0,4 (száraz) A VW Termelőeszköz előírás szerint. A DIN 180, Teil 5, Zeile 4 szerint.

5 .4 Lépcsők Éles élű lépcsők az emelőkamra nyomólég párnáját átvágják, és a rendszer összeomlik. (4,1 ábra) Az előforduló lépcsők élét le kell sarkítani, hogy rámpa keletkezzen (4, ábra). A rámpák kialakulásánál fellépő lejtőirányú erőket figyelembe kell venni. Ezek az erők leküzdhetőek csörlővel (kézi rendszer) vagy beépített hajtóművel (automatikus rendszer). 4.1 ábra: Éles élű a légpárnát elszakítja. 4. ábra: Rámpával könnyű a lépcsőn áthaladni anélkül, hogy a levegőfilm megszakadna, vagy a légpárna megsérülne.5 Repedések Leggyakrabban a csiszolt betonpadló fordul elő. Ennek jelentős hátránya a gyakori repedés. A repedéseken keresztül a légpárna levegője megszökhet. Következésképpen a légpárna összeomolhat, további szállítás nem lehetséges. A repedéseket műgyantával vagy hasonlóval ki kell tölteni (5,1 ábra). Ha a repedéseknél több mint 0,5 mm magasság különbség fordul elő, akkor a magasabb oldalt lekell csiszolni (5, ábra).,5,1 ábra: A repedéseket műgyantával légtömören feltölteni. Magasság különbség kisebb mint 0,5 mm,5, ábra: Több mint 0,5 mm magasság különbség esetén a magasabb oldalt le kell sarkítani...6 Tágulási Építészeti követelmények miatt gyakran kell a padlóban tágulási fugákat kialakítani. A poliuretán bázisú kitöltő anyag Shore-keménysége kb. 80-as legyen.. Annak érdekében, hogy a tágulási fugák a nyomást kibírják és éleik ne sérüljenek meg, a fugákat 90 - osra kell kialakítani. A levegőveszteség minimalizálása érdekében a feltöltés kifelé domborodjék (,6,1 ábra). Konkáv boltozat nem megengedett, mert ahhoz a légpárna nem tud hozzáidomulni (,6, ábra).

1 ábra: Éles élű a légpárnát elszakítja. 4. ábra: Rámpával könnyű a lépcsőn áthaladni anélkül, hogy a levegőfilm megszakadna, vagy a légpárna megsérülne.

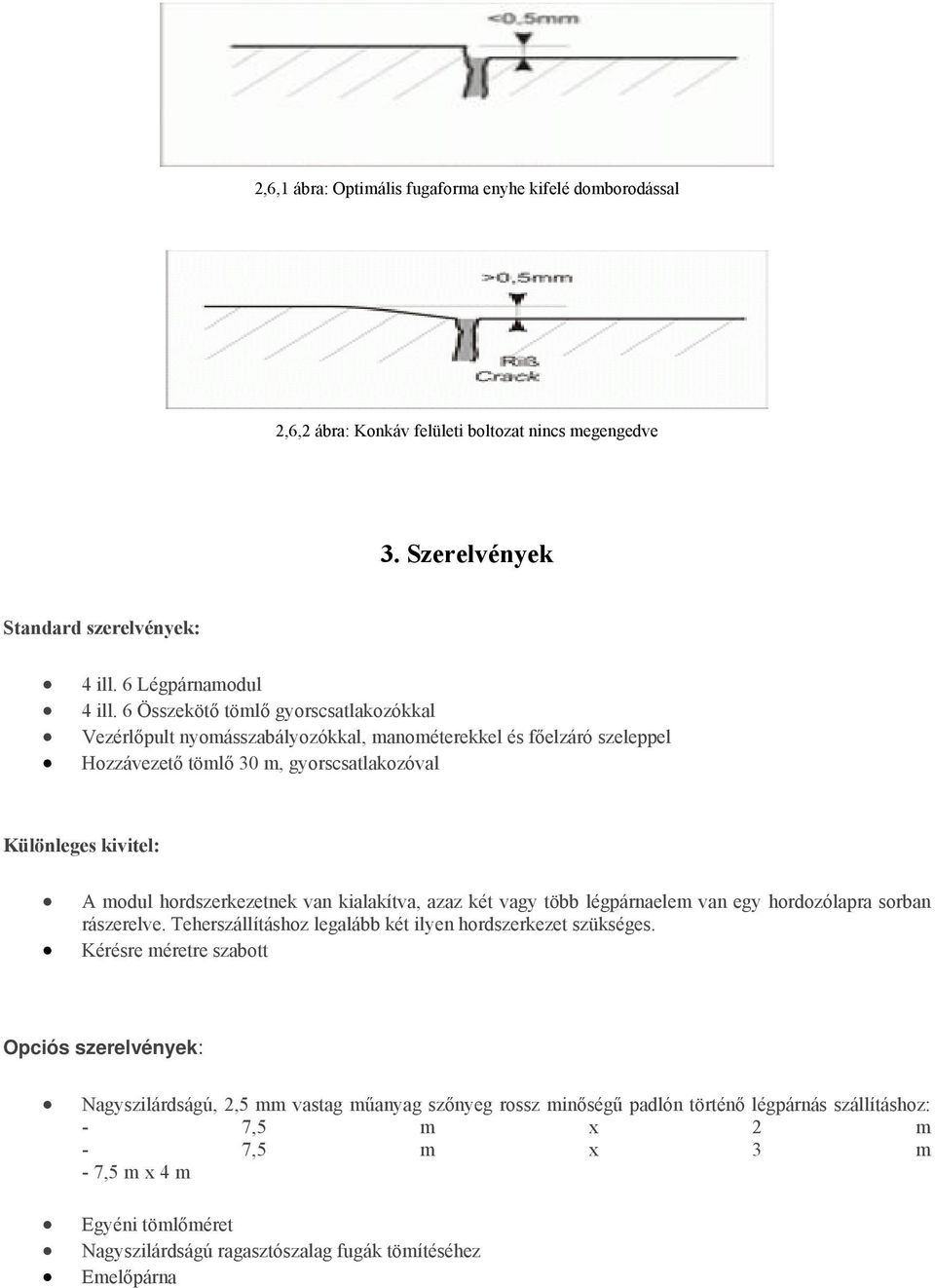

6 ,6,1 ábra: Optimális fugaforma enyhe kifelé domborodással,6, ábra: Konkáv felületi boltozat nincs megengedve 3. Szerelvények Standard szerelvények: 4 ill. 6 Légpárnamodul 4 ill. 6 Összekötő tömlő gyorscsatlakozókkal Vezérlőpult nyomásszabályozókkal, manométerekkel és főelzáró szeleppel Hozzávezető tömlő 30 m, gyorscsatlakozóval Különleges kivitel: A modul hordszerkezetnek van kialakítva, azaz két vagy több légpárnaelem van egy hordozólapra sorban rászerelve. Teherszállításhoz legalább két ilyen hordszerkezet szükséges. Kérésre méretre szabott Opciós szerelvények: Nagyszilárdságú,,5 mm vastag műanyag szőnyeg rossz minőségű padlón történő légpárnás szállításhoz: - 7,5 m x m - 7,5 m x 3 m - 7,5 m x 4 m Egyéni tömlőméret Nagyszilárdságú ragasztószalag fugák tömítéséhez Emelőpárna

van kialakítva, azaz két vagy több légpárnaelem van egy hordozólapra sorban rászerelve. Teherszállításhoz legalább két ilyen hordszerkezet szükséges.

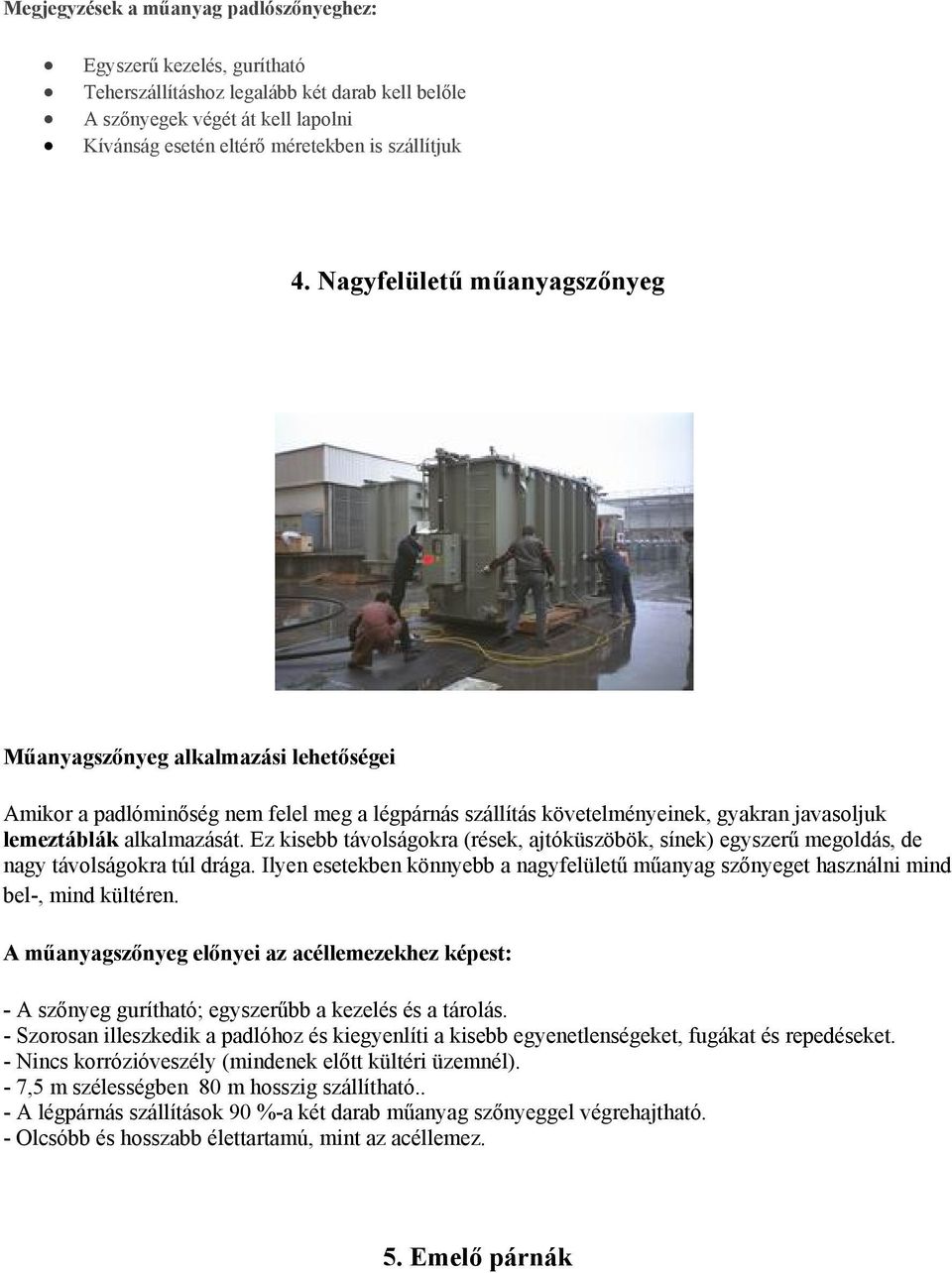

7 Megjegyzések a műanyag padlószőnyeghez: Egyszerű kezelés, gurítható Teherszállításhoz legalább két darab kell belőle A szőnyegek végét át kell lapolni Kívánság esetén eltérő méretekben is szállítjuk 4. Nagyfelületű műanyagszőnyeg Műanyagszőnyeg alkalmazási lehetőségei Amikor a padlóminőség nem felel meg a légpárnás szállítás követelményeinek, gyakran javasoljuk lemeztáblák alkalmazását. Ez kisebb távolságokra (rések, ajtóküszöbök, sínek) egyszerű megoldás, de nagy távolságokra túl drága. Ilyen esetekben könnyebb a nagyfelületű műanyag szőnyeget használni mind bel-, mind kültéren. A műanyagszőnyeg előnyei az acéllemezekhez képest: - A szőnyeg gurítható; egyszerűbb a kezelés és a tárolás. - Szorosan illeszkedik a padlóhoz és kiegyenlíti a kisebb egyenetlenségeket, fugákat és repedéseket. - Nincs korrózióveszély (mindenek előtt kültéri üzemnél). - 7,5 m szélességben 80 m hosszig szállítható.. - A légpárnás szállítások 90 %-a két darab műanyag szőnyeggel végrehajtható. - Olcsóbb és hosszabb élettartamú, mint az acéllemez. 5. Emelő párnák

Ez kisebb távolságokra (rések, ajtóküszöbök, sínek) egyszerű megoldás, de nagy távolságokra túl drága. Ilyen esetekben könnyebb a nagyfelületű műanyag szőnyeget használni mind bel-, mind kültéren.

8 5.1 Mikor van szükségemelő párnákra? Gyakran olyan kicsi a távolság a teher és a padló között, hogy nem lehet a légpárnát bedugni a teher alá. Mivel a terhet ahhoz, hogy a légpárnát alátehessük meg kell emelni és daru nem áll mindig rendelkezésre, és egyéb emelőeszköz a padlót megrongálná, az emelő párnák alkalmazása az egyetlenmegoldás 5. Az emelő párnák előnyei: - Egyéb kiegészítő energiaforrás nem kell. - A teher és a padló nem sérül meg. - Egyenetlen helyen is lehet a terhet emelni, mert az emelő párna illeszkedik a felülethez. - Könnyen szállítható. - Zajtalanul, rázkódásmentesen és folyamatosan emel.

emelő párnák alkalmazása az egyetlenmegoldás 5. Az emelő párnák előnyei: - Egyéb kiegészítő energiaforrás nem kell. - A teher és a padló nem sérül meg.
