Műanyag Emelő-tolóajtók

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Műanyag Emelő-tolóajtók"

Átírás

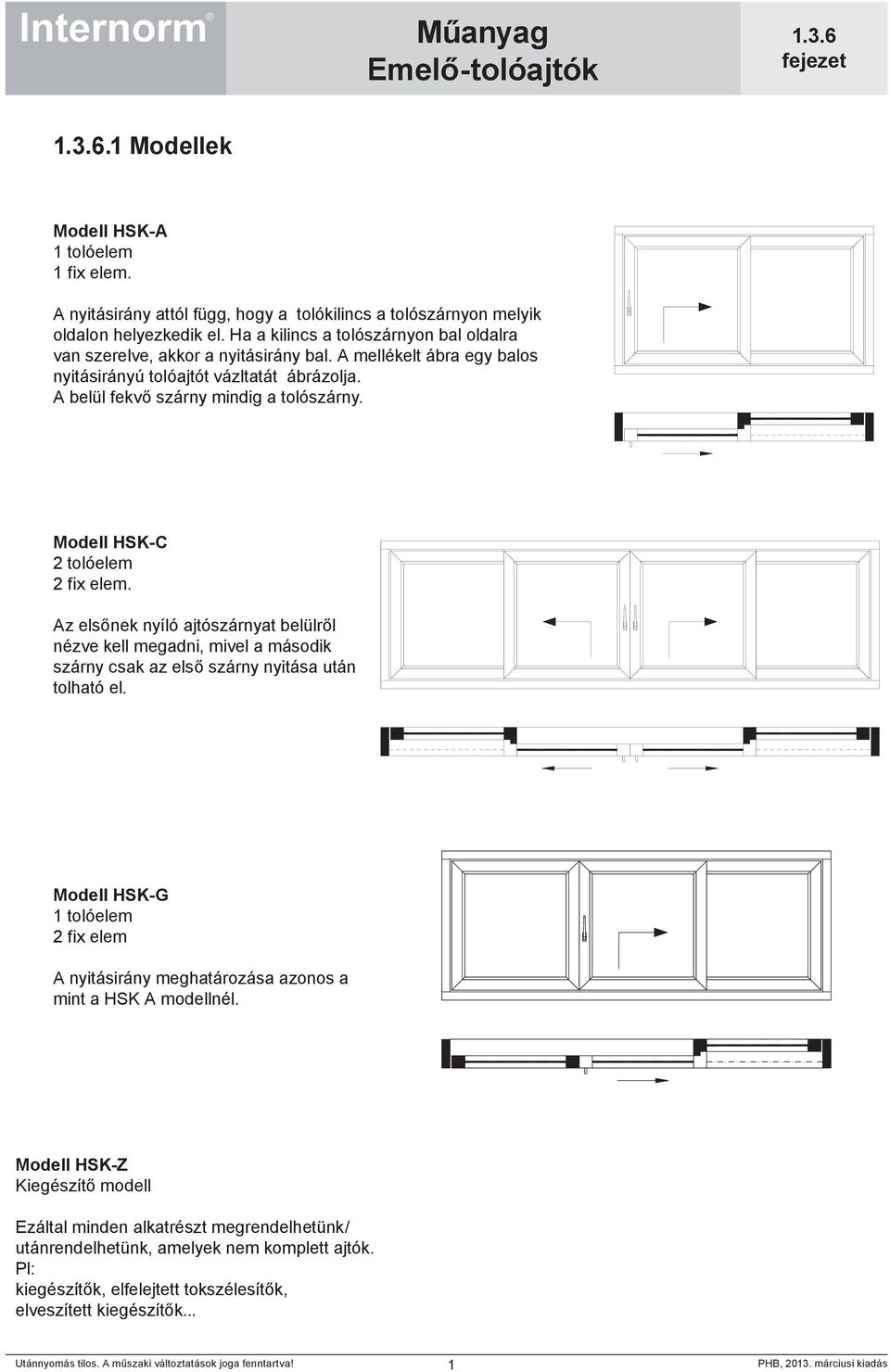

1 .1 Modellek Modell HSK-A 1 tolóelem 1 fix elem. A nyitásirány attól függ, hogy a tolókilincs a tolószárnyon melyik oldalon helyezkedik el. Ha a kilincs a tolószárnyon bal oldalra van szerelve, akkor a nyitásirány bal. A mellékelt ábra egy balos nyitásirányú tolóajtót vázltatát ábrázolja. A belül fekvő szárny mindig a tolószárny. Modell HSK-C 2 tolóelem 2 fix elem. Az elsőnek nyíló ajtószárnyat belülről nézve kell megadni, mivel a második szárny csak az első szárny nyitása után tolható el. Modell HSK-G 1 tolóelem 2 fix elem A nyitásirány meghatározása azonos a mint a HSK A modellnél. Modell HSK-Z Kiegészítő modell Ezáltal minden alkatrészt megrendelhetünk/ utánrendelhetünk, amelyek nem komplett ajtók. Pl: kiegészítők, elfelejtett tokszélesítők, elveszített kiegészítők... 1

2 .2 Keresztmetszeti ábrák NR/IF metszet HSK-A, HSK-C és HSK-G alsó tolóelem műanyag NR/IF metszet HSK-A, HSK-C és HSK-G felső tolóelem műanyag NR/IF metszet HSK-A, HSK-C és HSK-G alsó fix elemműanyag NR/IF metszet HSK-A, HSK-C és HSK -G felső fix elem műanyag max padló első sík éle max Fußbodenoberkante 2

3 NR/IF metszet HSK-G felső rész műanyag kivitel NR/IF metszet HSK-A, HSK-C és HSK-G alsó tolóelem műanyag/alu NR/IF metszet HSK-A, HSK-C és HSK-G felső tolóelem műanyag/alu max Fußbodenoberkante Rendelési méret 3

4 NR/IF metszet HSK-A, HSK-C és HSK-G alsó fix elem műanyag/alu NR/IF metszet HSK-A, HSK-C és HSK-G felső fix elem műanyag/alu max Fußbodenoberkante NR/IF metszet HSK-G felül, belül műanyag/alu Rendelési méret 4

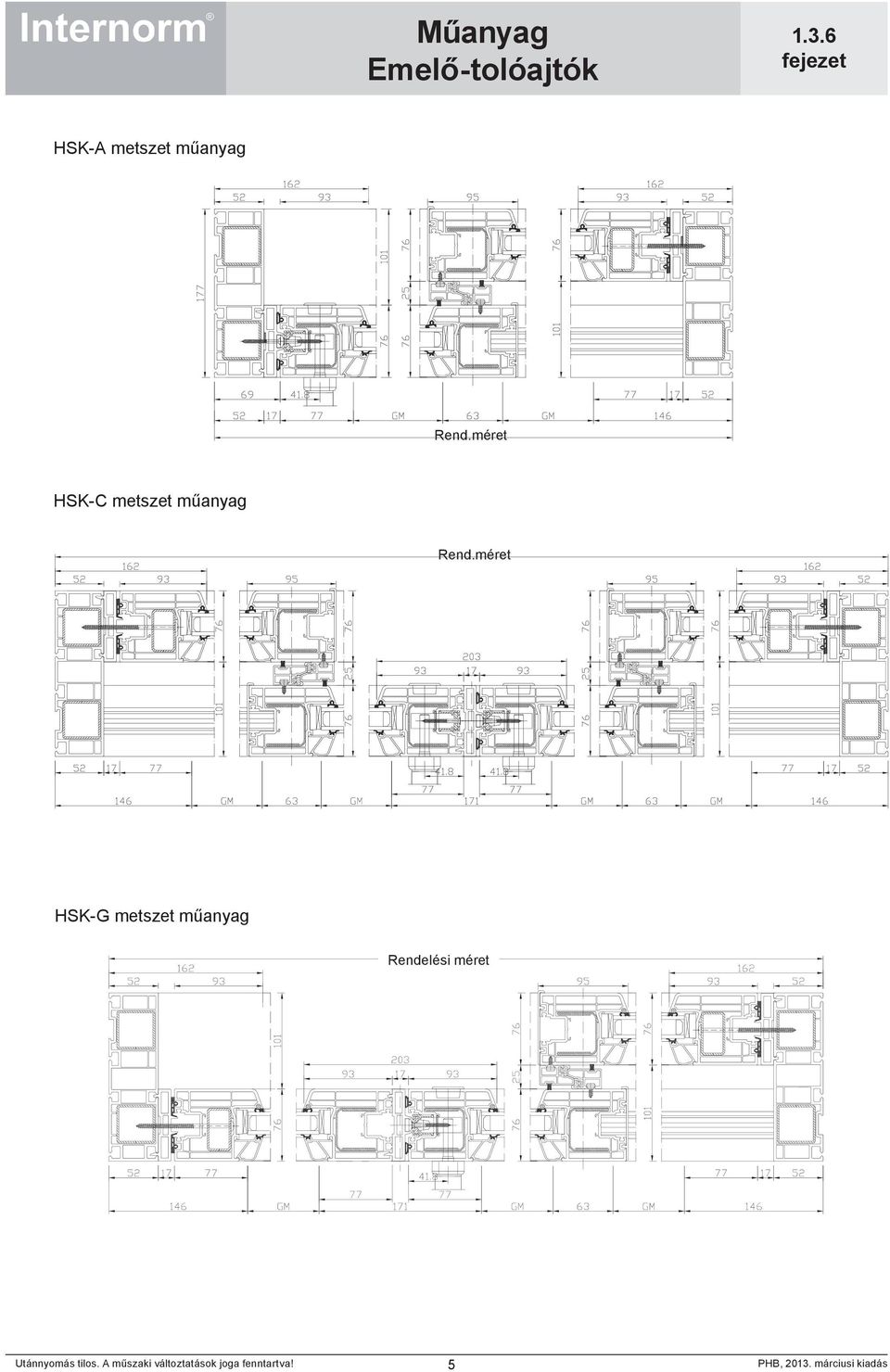

5 HSK-A metszet műanyag HSK-C metszet műanyag HSK-G metszet műanyag Rendelési méret 5

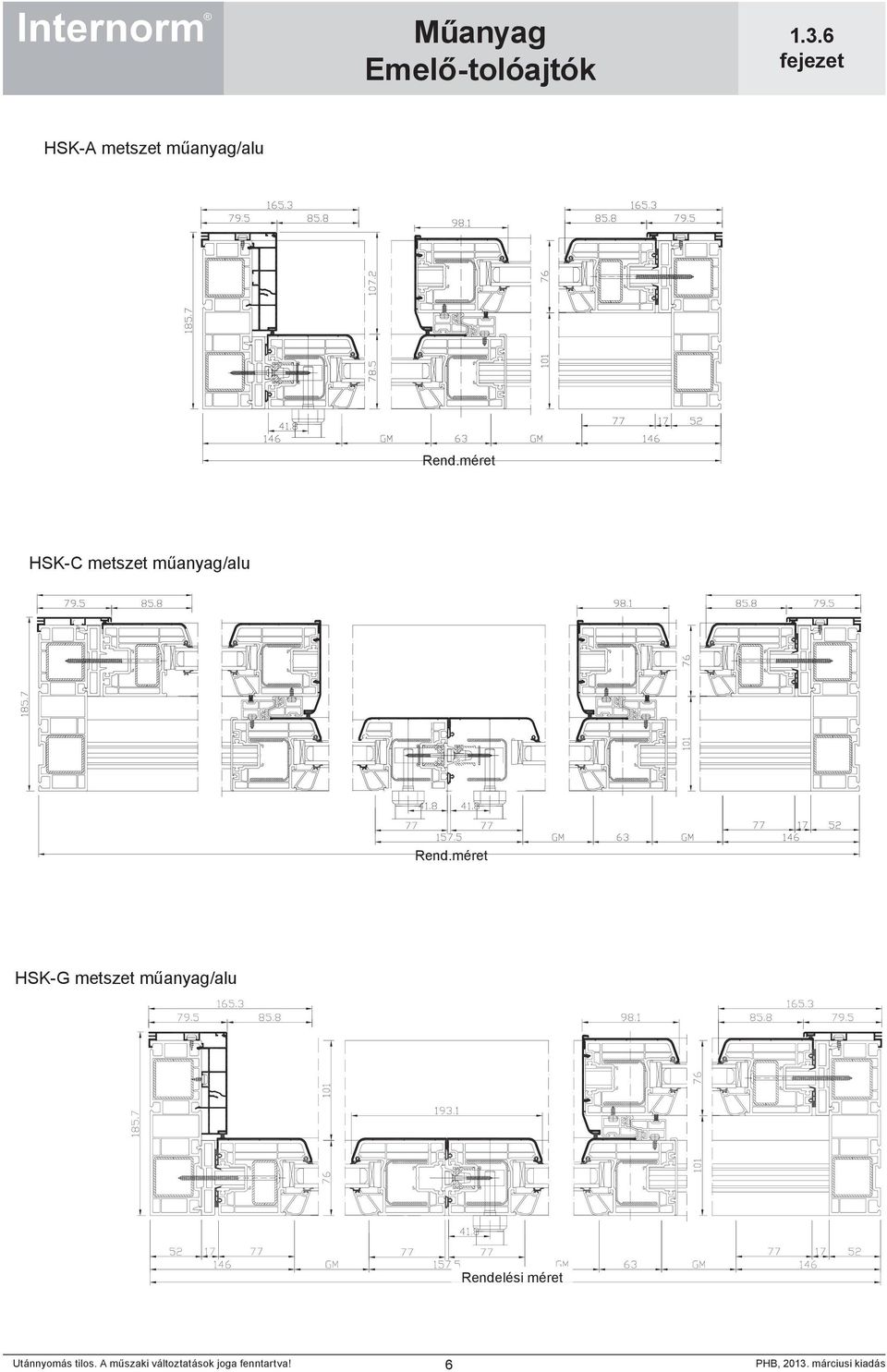

6 HSK-A metszet műanyag/alu HSK-C metszet műanyag/alu HSK-G metszet műanyag/alu Rendelési méret 6

7 .3 Üvegezési lehetőségek Szárnyüvegezés Szárnyüvegezés Szárnyüvegezés Szárnyüvegezés.4 Méretmegadás Rendelési szélesség = Tok külszélesség = falnyílás szélesség mínusz 20 mm. Rendelési magasság: A rendelési magasság az áthidaló alsó síkjától a kész padló síkjáig mért távolság mínusz 10 mm (FOK-nál = Tok alsó síkja). A küszöb 53 mm-t kiáll a padlósíkból. Ha alacsonyabb alsó átlépési magasságot szeretnénk, akkor azt a rendelési mérethez kell adni. Rendelési magasság: A küszöb b53 mm-rel magasabb mint a padlósík Rendelési magsság: A küszöb azonos magasságú mint a padlósík Rendelési méret Rendelési méret max kész padlósík Kész padlósík.5 Kiviteli lehetőségek Kilincsmagasság: 1005 mm Cilinder hossza: műanyag: 100 mm, Osztásméret 50/50 mm műanyag/alu: 105 mm, Osztásméret 55/50 mm Félcilinder WK-hoz, osztásméret 50 mm Tömítések színe: A szárnytömítések mindíg fekete színben készülnek. Az üvegező lécek tömítése alapban papyrus fehér, kivétel az Ei és OD dekor színeknél, mert ezen esetekben fekete. A külső üvegező tömítés a műanyag kiviteleknél papyrus fehér, a műanyag/alu kiviteleknél pedig fekete színű 7

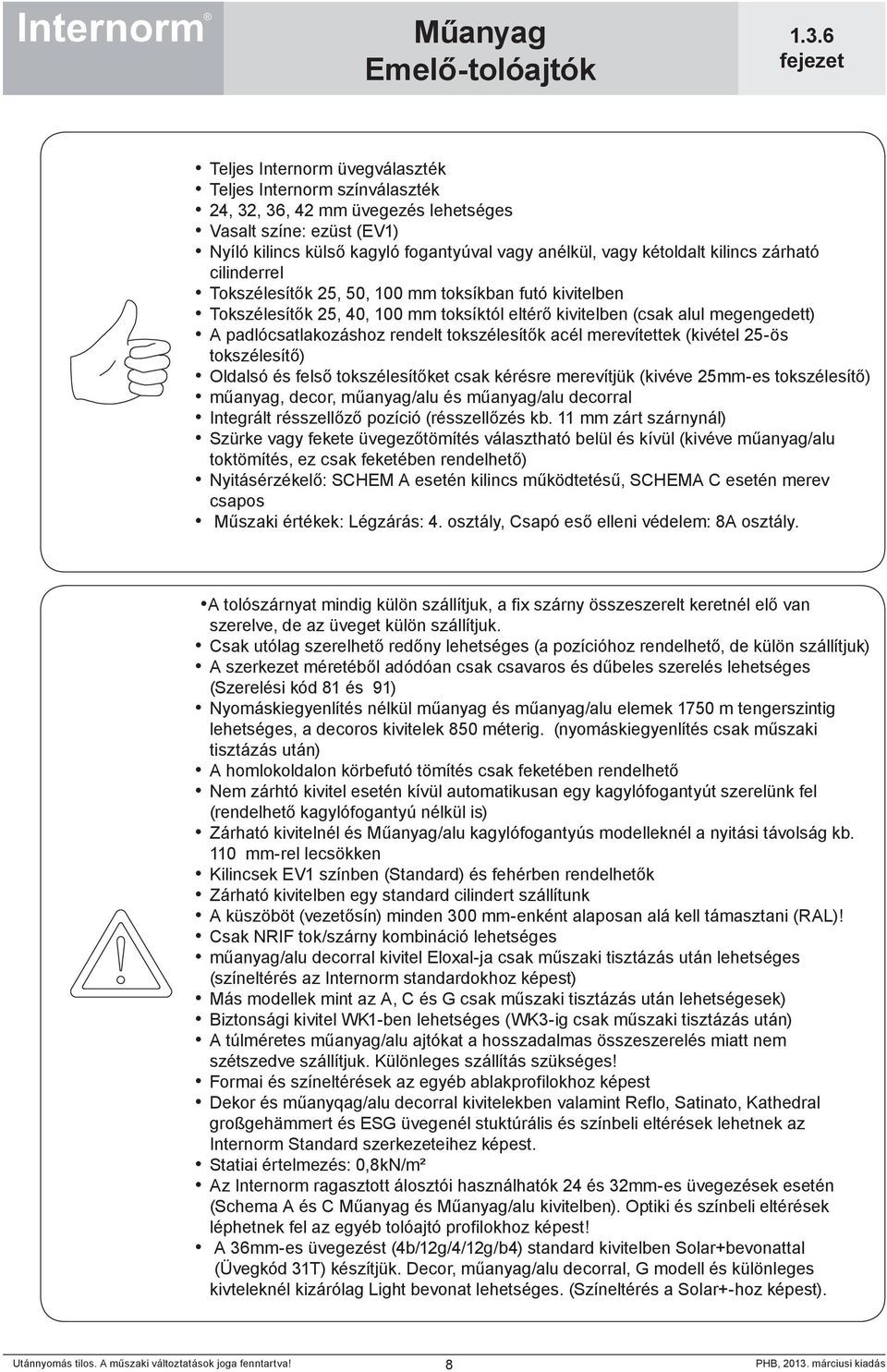

8 Teljes Internorm üvegválaszték Teljes Internorm színválaszték 24, 32, 36, 42 mm üvegezés lehetséges Vasalt színe: ezüst (EV1) Nyíló kilincs külső kagyló fogantyúval vagy anélkül, vagy kétoldalt kilincs zárható cilinderrel Tokszélesítők 25, 50, 100 mm toksíkban futó kivitelben Tokszélesítők 25, 40, 100 mm toksíktól eltérő kivitelben (csak alul megengedett) A padlócsatlakozáshoz rendelt tokszélesítők acél merevítettek (kivétel 25-ös tokszélesítő) Oldalsó és felső tokszélesítőket csak kérésre merevítjük (kivéve 25mm-es tokszélesítő) műanyag, decor, műanyag/alu és műanyag/alu decorral Integrált résszellőző pozíció (résszellőzés kb. 11 mm zárt szárnynál) Szürke vagy fekete üvegezőtömítés választható belül és kívül (kivéve műanyag/alu toktömítés, ez csak feketében rendelhető) Nyitásérzékelő: SCHEM A esetén kilincs működtetésű, SCHEMA C esetén merev csapos Műszaki értékek: Légzárás: 4. osztály, Csapó eső elleni védelem: 8A osztály. A tolószárnyat mindig külön szállítjuk, a fix szárny összeszerelt keretnél elő van szerelve, de az üveget külön szállítjuk. Csak utólag szerelhető redőny lehetséges (a pozícióhoz rendelhető, de külön szállítjuk) A szerkezet méretéből adódóan csak csavaros és dűbeles szerelés lehetséges (Szerelési kód 81 és 91) Nyomáskiegyenlítés nélkül műanyag és műanyag/alu elemek 1750 m tengerszintig lehetséges, a decoros kivitelek 850 méterig. (nyomáskiegyenlítés csak műszaki tisztázás után) A homlokoldalon körbefutó tömítés csak feketében rendelhető Nem zárhtó kivitel esetén kívül automatikusan egy kagylófogantyút szerelünk fel (rendelhető kagylófogantyú nélkül is) Zárható kivitelnél és Műanyag/alu kagylófogantyús modelleknél a nyitási távolság kb. 110 mm-rel lecsökken Kilincsek EV1 színben (Standard) és fehérben rendelhetők Zárható kivitelben egy standard cilindert szállítunk A küszöböt (vezetősín) minden 300 mm-enként alaposan alá kell támasztani (RAL)! Csak NRIF tok/szárny kombináció lehetséges műanyag/alu decorral kivitel Eloxal-ja csak műszaki tisztázás után lehetséges (színeltérés az Internorm standardokhoz képest) Más modellek mint az A, C és G csak műszaki tisztázás után lehetségesek) Biztonsági kivitel WK1-ben lehetséges (WK3-ig csak műszaki tisztázás után) A túlméretes műanyag/alu ajtókat a hosszadalmas összeszerelés miatt nem szétszedve szállítjuk. Különleges szállítás szükséges! Formai és színeltérések az egyéb ablakprofilokhoz képest Dekor és műanyqag/alu decorral kivitelekben valamint Reflo, Satinato, Kathedral großgehämmert és ESG üvegenél stuktúrális és színbeli eltérések lehetnek az Internorm Standard szerkezeteihez képest. Statiai értelmezés: 0,8kN/m² Az Internorm ragasztott álosztói használhatók 24 és 32mm-es üvegezések esetén (Schema A és C Műanyag és Műanyag/alu kivitelben). Optiki és színbeli eltérések léphetnek fel az egyéb tolóajtó profilokhoz képest! A 36mm-es üvegezést (4b/12g/4/12g/b4) standard kivitelben Solar+bevonattal (Üvegkód 31T) készítjük. Decor, műanyag/alu decorral, G modell és különleges kivteleknél kizárólag Light bevonat lehetséges. (Színeltérés a Solar+-hoz képest). 8

9 Beépített álosztók, ragasztott osztók decor kivitelben, íves álosztók, sugár csatlakozások különleges kérésre lehetségesek. A beépített álosztóknál rezgés előfordulhat, ez nem elkerülhető, így nem reklamációs alap. Ragasztott álosztók az Internorm programból 24 és 32 mm-es üvegvastagságnál lehetségesek (Schema A és C Műanyag és Műanyag/alu kivitelben). Optikai és színbeli eltérés az meleő-toló ajtóknál a különböző rendszerek miatt előfordulhat! Panelek Íves és srég konstrukciók Más szerelési kód mint 02, 81 és 91 Beépített álosztók Tartozékok a tokszélesítő kivételével Változtatható kilincsmagasság Minitokos és újbeépítésű redőny műanyag/alu tokszélesítő Acél merevítésű 25-ös tokszélesítő Alsó 25-ös tokszélesítő toksíkban műanyag/alu ajtók szétszerelve ragasztott álosztók decor kivitelben, íves álosztók és sugár csatlakozás Furat a nyomáskiegyenlítéshez.6 Csatlakozási lehetőségek Padlócsatlakozás alul 2 egymás mellett futó merevített tokszélesítővel Síkban eltolt (standard) Síkban futó (kérésre) Helyszíni szereléskor a küszöb terhelését a tokszélesítő felé nyomásállóan kell kitámasztani. 9

10 Padlócsatlakozás 2 egmás melletti Purenit padlócsatlakozóval. A Purenit padlócsatlakozó profilok szerelése alulról történik és mindíg a helyszínen kell elvégezni. Compriband szigetelés vagy tömítő paszta Purentit padlócsatlakozó profil cikkszámok: 31047, 31048, 31049, lásd Műanyag tartozékok Stabil alátámasztás 30 cm-ként a helyszínen kell elvégezni Oldalsó és felső csatlakozás két síkban futó tokszélesítővel Körben tokszélesítők esetén a rögzítés kötelező! Gyári szerelés előnyös!! A felső tokon standard kivitelben nincs nut a belső tokszélesítőnek. Ez a nutolás csak szerelt tokszélesítőnél van kialakítva. Különben a nutot a helyszínen kell kialakítani. A síkban eltolt tokszélesítő csak alul megengedett Tokszélesítők maximum 400 mm szélességig, és maximum 4 db együtt sorolva engedélyezett. 10

11 .7 Tartozékok Tokszélesítők 76mm, magasság 25 mm, 50 mm és 100 mm Tokszélesítők 60mm, magasság 25 mm, 40 mm és 100 mm.8 Méretkorlátozások A méretkorlátozási diagramok a következő korlátozásokkal érvényesek: 770 mm minimális szárnyszélesség 3327 mm maximális szárnyszélesség 1800 mm minimális szárnymagasság 2780 mm maximális szárnymagasság A mozgó szárnynál kerüljük a nagyon keskeny, de magas méreteket. A szélességi/ magassági arány ne legyen kisebb mint 1:2,3. A kedvezőtlen formájú szárnyak legyárthatóak, de ezeknek a beállítása sokkal nehezebb! Maximális szárnysúly 300 kg HSK-A: Statik, 0,8kN/m² L / 300 L / 200 C2 B2 Statik, 0,4kN/m² L / 300 C1 Műanyag/alu, Műanyag/alu decorral: Műanyag, Decor Műanyag, Decor Műanyag/alu, Műanyag/alu decorral Műanyag, Decor: A tokot szétszedve szállítjuk 11

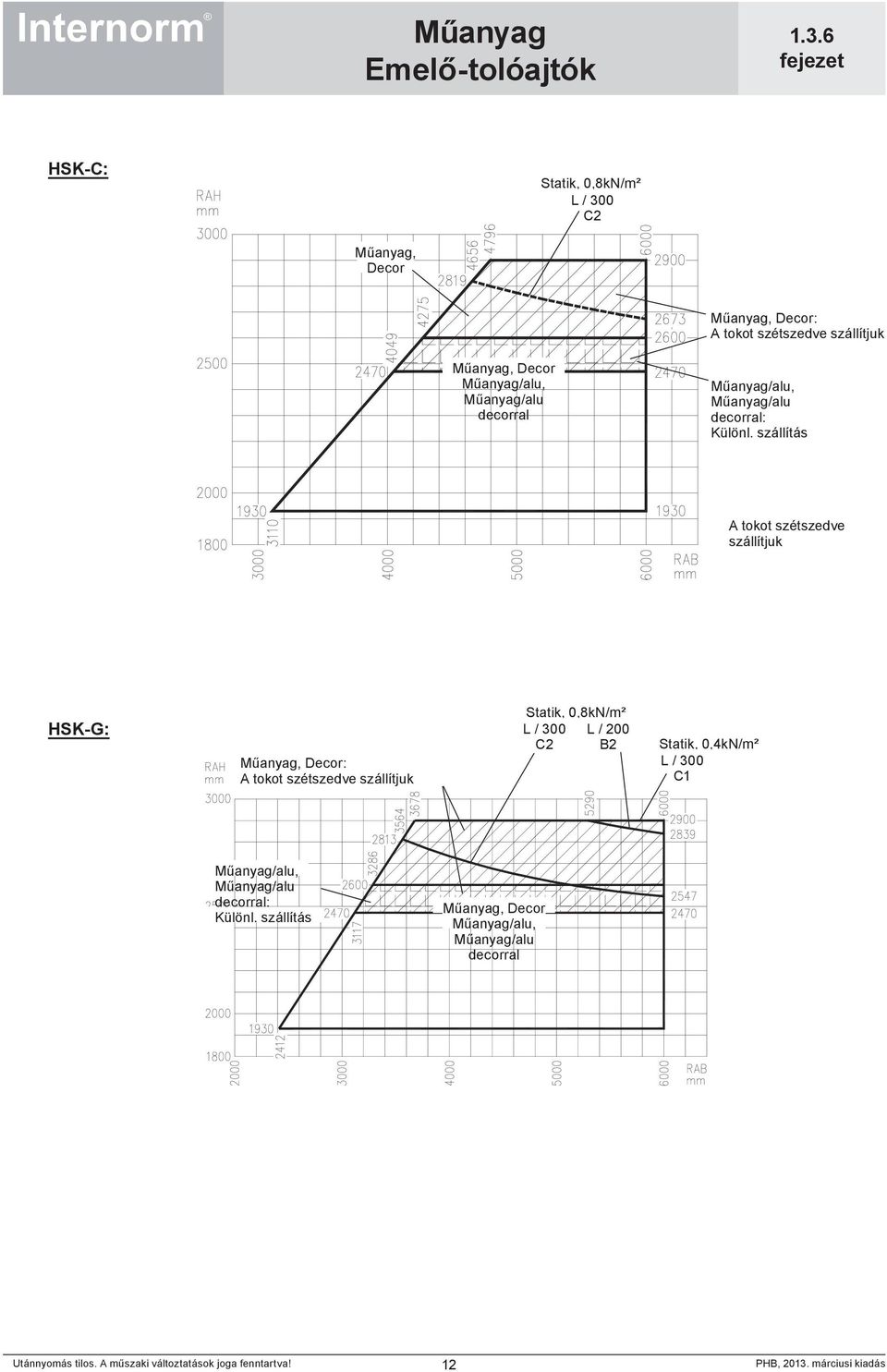

12 HSK-C: Statik, 0,8kN/m² L / 300 C2 Műanyag, Decor Műanyag, Decor: A tokot szétszedve szállítjuk Műanyag, Decor Műanyag/alu, Műanyag/alu decorral Műanyag/alu, Műanyag/alu decorral: Különl. szállítás A tokot szétszedve szállítjuk HSK-G: Műanyag, Decor: A tokot szétszedve szállítjuk Statik, 0,8kN/m² L / 300 L / 200 C2 B2 Statik, 0,4kN/m² L / 300 C1 Műanyag/alu, Műanyag/alu decorral: Különl. szállítás Műanyag, Decor Műanyag/alu, Műanyag/alu decorral 12
