1 Falra szerelhető acélszekrények Spacial CRN - CRNG Falra szerelhető acélszekrények / Méretek /7 Kiválasztási segédlet /10 Tartozékok /18 PB50000 PB50001 PB5000 PB Alkalmazások /8 Kiválasztási segédlet /30 Spacial S3DB Elosztószekrények /3 Spacial S3DBFL Elosztószekrények FL1 kivágással /34 Spacial S3DM Moduláris elosztószekrények /36 PB50003 Spacial VDM 19 szekrények /38 PB50004 Spacial S3DEX Robbanásveszélyes légkörökhöz (ATEX) /44 PB50005 Spacial S3HF Elektromágneses védett szekrények /48 PB50006 Spacial S3CM HMI konzolok /50 /1

2 Spacial CRN Spacial CRN és CRNG bármilyen alkalmazáshoz megfelelő falra szerelhető acélszekrények Időtállóság Ipari hegesztési eljárás. Poliészter-epoxi festés. Habosított poliuretán tömítés. A fentiek mindegyike minőséget, víz- és porállóságot garantál évekre. Víz- és porállóság Az elülső hajlított csatorna megelőzi a víz, olaj vagy folyadékok bejutását, IP 66 védettséget biztosítva. Biztonság Személyek számára: Két hegesztett M6 15 földelő csavar a hátlapra hegesztve, és egy M6 15 csap az ajtón. Készüléke számára: Víz- és porállóság IP66. IK 10 rázkódásmentesség, ami védi a komponenseket a külső behatásoktól Rejtett zsanérok az ajtók eltávolításának megakadályozására. Ötletesség Kényelem Nagy beágyazott kábelbevezető-lemez neoprén tömítéssel, egy síkba süllyesztve a szekrény hátuljával. Közvetlen rögzítés vagy kívülről rögzített konzolok használata. PB Hegesztett ajtómerevítő profil, mely lehetővé teszi készülék rögzítését 500 mm-nél magasabb modellekben. Praktikusság 4 hegesztett M8 15 hátsó csapszeg 10 mm-es vállal a szerelőlemez közvetlen felszereléséhez. Tömített Üvegezett temperált üvegajtó és teljes víz- és porállóság, megtartva az IP 66 és IK 08 védettséget. PB Új esztétika RAL 7035 világosszürke színű szekrény Hátsó zár minden alkalmazás illesztéséhez /

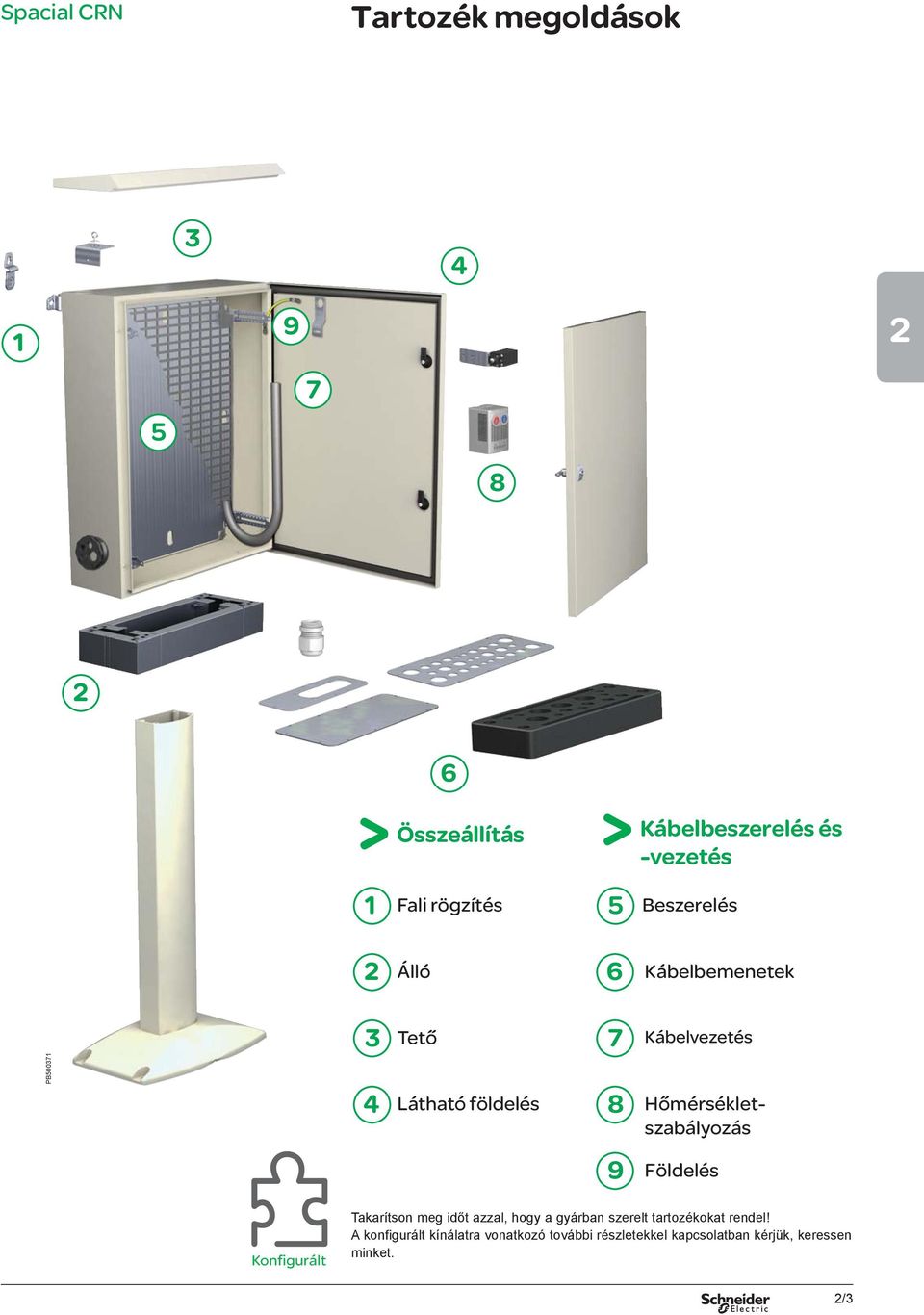

3 Spacial CRN Tartozék megoldások Összeállítás Kábelbeszerelés és -vezetés 1 Fali rögzítés 5 Beszerelés Álló 6 Kábelbemenetek 3 Tető 7 Kábelvezetés PB Látható földelés 8 Hőmérsékletszabályozás 9 Földelés Konfigurált Takarítson meg időt azzal, hogy a gyárban szerelt tartozékokat rendel! A konfigurált kínálatra vonatkozó további részletekkel kapcsolatban kérjük, keressen minket. /3

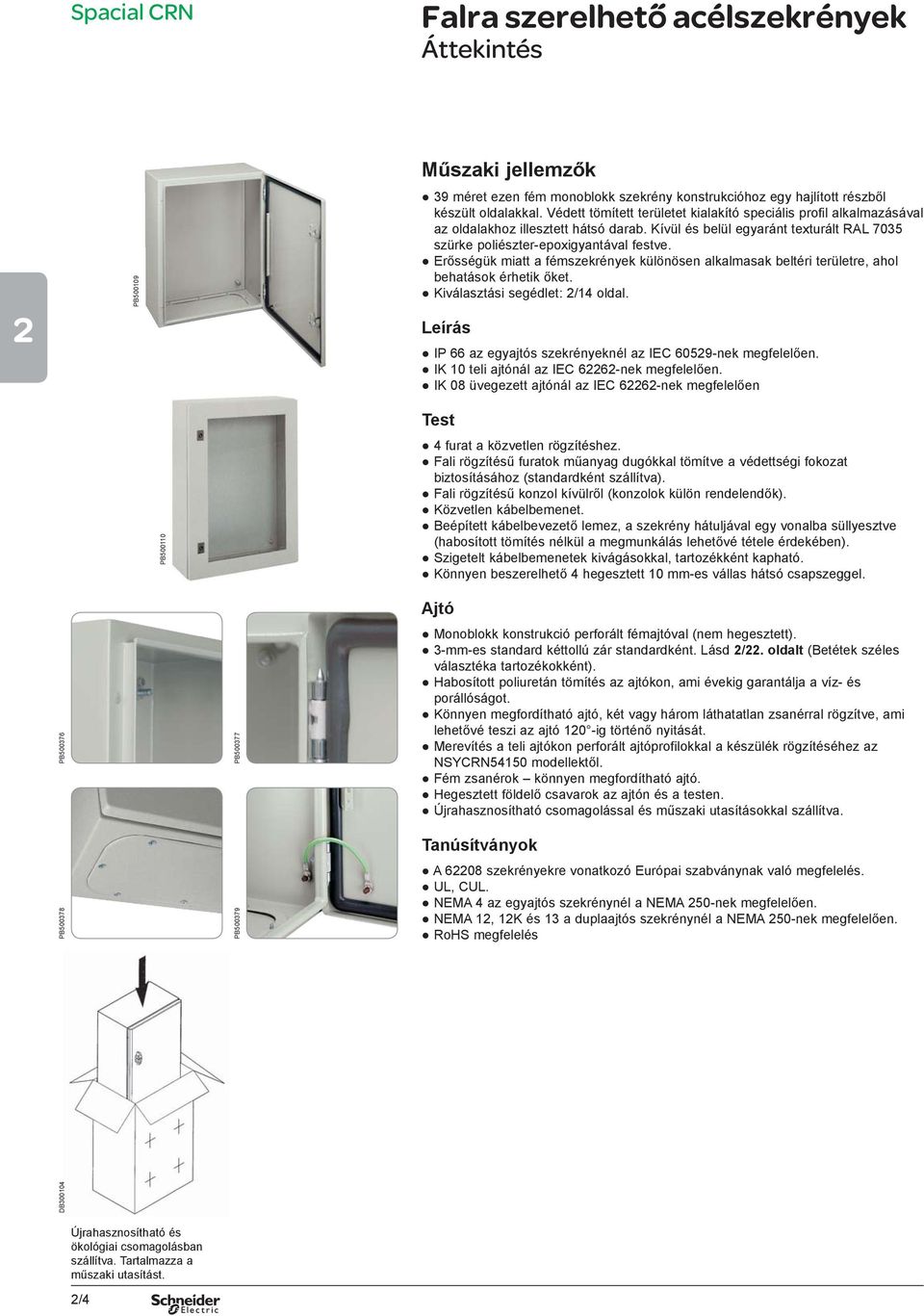

4 Spacial CRN Falra szerelhető acélszekrények Áttekintés PB Műszaki jellemzők 39 méret ezen fém monoblokk szekrény konstrukcióhoz egy hajlított részből készült oldalakkal. Védett tömített területet kialakító speciális profil alkalmazásával az oldalakhoz illesztett hátsó darab. Kívül és belül egyaránt texturált RAL 7035 szürke poliészter-epoxigyantával festve. Erősségük miatt a fémszekrények különösen alkalmasak beltéri területre, ahol behatások érhetik őket. Kiválasztási segédlet: /14 oldal. Leírás IP 66 az egyajtós szekrényeknél az IEC 6059-nek megfelelően. IK 10 teli ajtónál az IEC 66-nek megfelelően. IK 08 üvegezett ajtónál az IEC 66-nek megfelelően PB Test 4 furat a közvetlen rögzítéshez. Fali rögzítésű furatok műanyag dugókkal tömítve a védettségi fokozat biztosításához (standardként szállítva). Fali rögzítésű konzol kívülről (konzolok külön rendelendők). Közvetlen kábelbemenet. Beépített kábelbevezető lemez, a szekrény hátuljával egy vonalba süllyesztve (habosított tömítés nélkül a megmunkálás lehetővé tétele érdekében). Szigetelt kábelbemenetek kivágásokkal, tartozékként kapható. Könnyen beszerelhető 4 hegesztett 10 mm-es vállas hátsó csapszeggel. PB PB Ajtó Monoblokk konstrukció perforált fémajtóval (nem hegesztett). 3-mm-es standard kéttollú zár standardként. Lásd /. oldalt (Betétek széles választéka tartozékokként). Habosított poliuretán tömítés az ajtókon, ami évekig garantálja a víz- és porállóságot. Könnyen megfordítható ajtó, két vagy három láthatatlan zsanérral rögzítve, ami lehetővé teszi az ajtó 10 -ig történő nyitását. Merevítés a teli ajtókon perforált ajtóprofilokkal a készülék rögzítéséhez az NSYCRN54150 modellektől. Fém zsanérok könnyen megfordítható ajtó. Hegesztett földelő csavarok az ajtón és a testen. Újrahasznosítható csomagolással és műszaki utasításokkal szállítva. PB PB Tanúsítványok A 608 szekrényekre vonatkozó Európai szabványnak való megfelelés. UL, CUL. NEMA 4 az egyajtós szekrénynél a NEMA 50-nek megfelelően. NEMA 1, 1K és 13 a duplaajtós szekrénynél a NEMA 50-nek megfelelően. RoHS megfelelés DB Újrahasznosítható és ökológiai csomagolásban szállítva. Tartalmazza a műszaki utasítást. /4

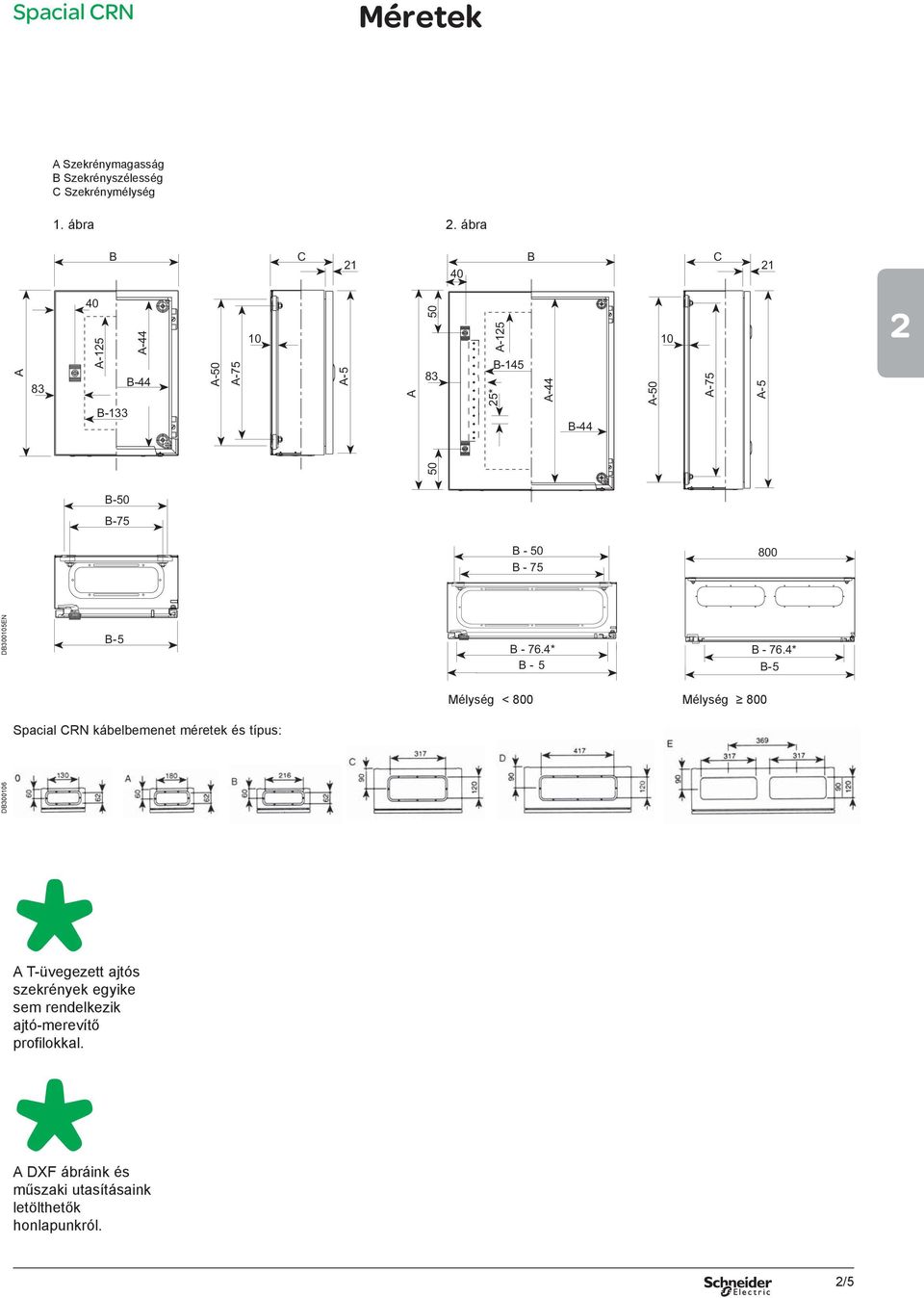

5 Spacial CRN Méretek A Szekrénymagasság B Szekrényszélesség C Szekrénymélység 1. ábra. ábra B C 1 40 B C 1 A A-15 A-44 B-44 B-133 A-50 A A-5 A DB A-15 5* B-145 A-44 B-44 A A-75 A-5 B-50 B-75 B - 50 B DB300105EN B-5 B * B - 5 B * B-5 Mélység < 800 Mélység 800 Spacial CRN kábelbemenet méretek és típus: *A T-üvegezett ajtós szekrények egyike sem rendelkezik ajtó-merevítő profilokkal. *A DXF ábráink és műszaki utasításaink letölthetők honlapunkról. /5

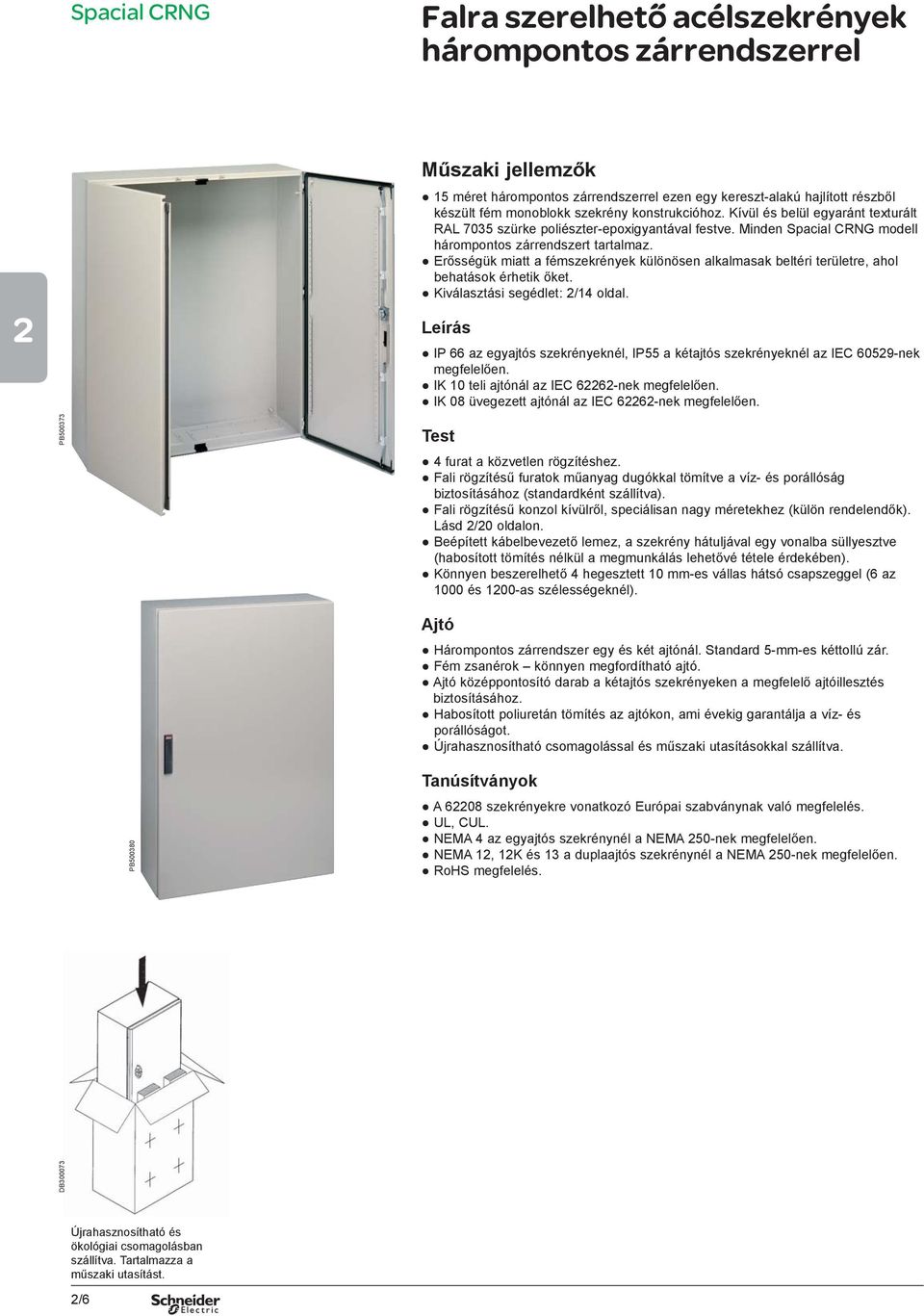

6 Spacial CRNG Falra szerelhető acélszekrények hárompontos zárrendszerrel Műszaki jellemzők 15 méret hárompontos zárrendszerrel ezen egy kereszt-alakú hajlított részből készült fém monoblokk szekrény konstrukcióhoz. Kívül és belül egyaránt texturált RAL 7035 szürke poliészter-epoxigyantával festve. Minden Spacial CRNG modell hárompontos zárrendszert tartalmaz. Erősségük miatt a fémszekrények különösen alkalmasak beltéri területre, ahol behatások érhetik őket. Kiválasztási segédlet: /14 oldal. Leírás IP 66 az egyajtós szekrényeknél, IP55 a kétajtós szekrényeknél az IEC 6059-nek megfelelően. IK 10 teli ajtónál az IEC 66-nek megfelelően. IK 08 üvegezett ajtónál az IEC 66-nek megfelelően. PB Test 4 furat a közvetlen rögzítéshez. Fali rögzítésű furatok műanyag dugókkal tömítve a víz- és porállóság biztosításához (standardként szállítva). Fali rögzítésű konzol kívülről, speciálisan nagy méretekhez (külön rendelendők). Lásd /0 oldalon. Beépített kábelbevezető lemez, a szekrény hátuljával egy vonalba süllyesztve (habosított tömítés nélkül a megmunkálás lehetővé tétele érdekében). Könnyen beszerelhető 4 hegesztett 10 mm-es vállas hátsó csapszeggel (6 az 1000 és 100-as szélességeknél). Ajtó Hárompontos zárrendszer egy és két ajtónál. Standard 5-mm-es kéttollú zár. Fém zsanérok könnyen megfordítható ajtó. Ajtó középpontosító darab a kétajtós szekrényeken a megfelelő ajtóillesztés biztosításához. Habosított poliuretán tömítés az ajtókon, ami évekig garantálja a víz- és porállóságot. Újrahasznosítható csomagolással és műszaki utasításokkal szállítva. PB Tanúsítványok A 608 szekrényekre vonatkozó Európai szabványnak való megfelelés. UL, CUL. NEMA 4 az egyajtós szekrénynél a NEMA 50-nek megfelelően. NEMA 1, 1K és 13 a duplaajtós szekrénynél a NEMA 50-nek megfelelően. RoHS megfelelés. DB Újrahasznosítható és ökológiai csomagolásban szállítva. Tartalmazza a műszaki utasítást. /6

7 Spacial CRNG Méretek A Szekrény magasság B Szekrény szélesség C Szekrény mélység B-180 B () A-00 DB A-75 (3) A-45 (4) A A () B-75 (3) B-45 (4) 10 DB (1) C-3 C 3 () 30 (1) 105 DB C-15 C-55 L (3) K M B (3) J 35 C DB Részlet (1) Részlet () DB DB30011 Kábelbemenet típus H: szekrény szélesség >= 800 mm Szekrény Szél. (B) Mélys. (C) J K L M (5) Kábelbemenet típus G: szekrény szélesség 600 mm (1) Négy M8 5 hátsó csapszeg. () Két M6 17,5 földelőcsavar. (3) Távolság a csapszegek között. (4) Távolság a perforációk között a közvetlen rögzítéshez. (5) Csak az as modelleknél. DB /7

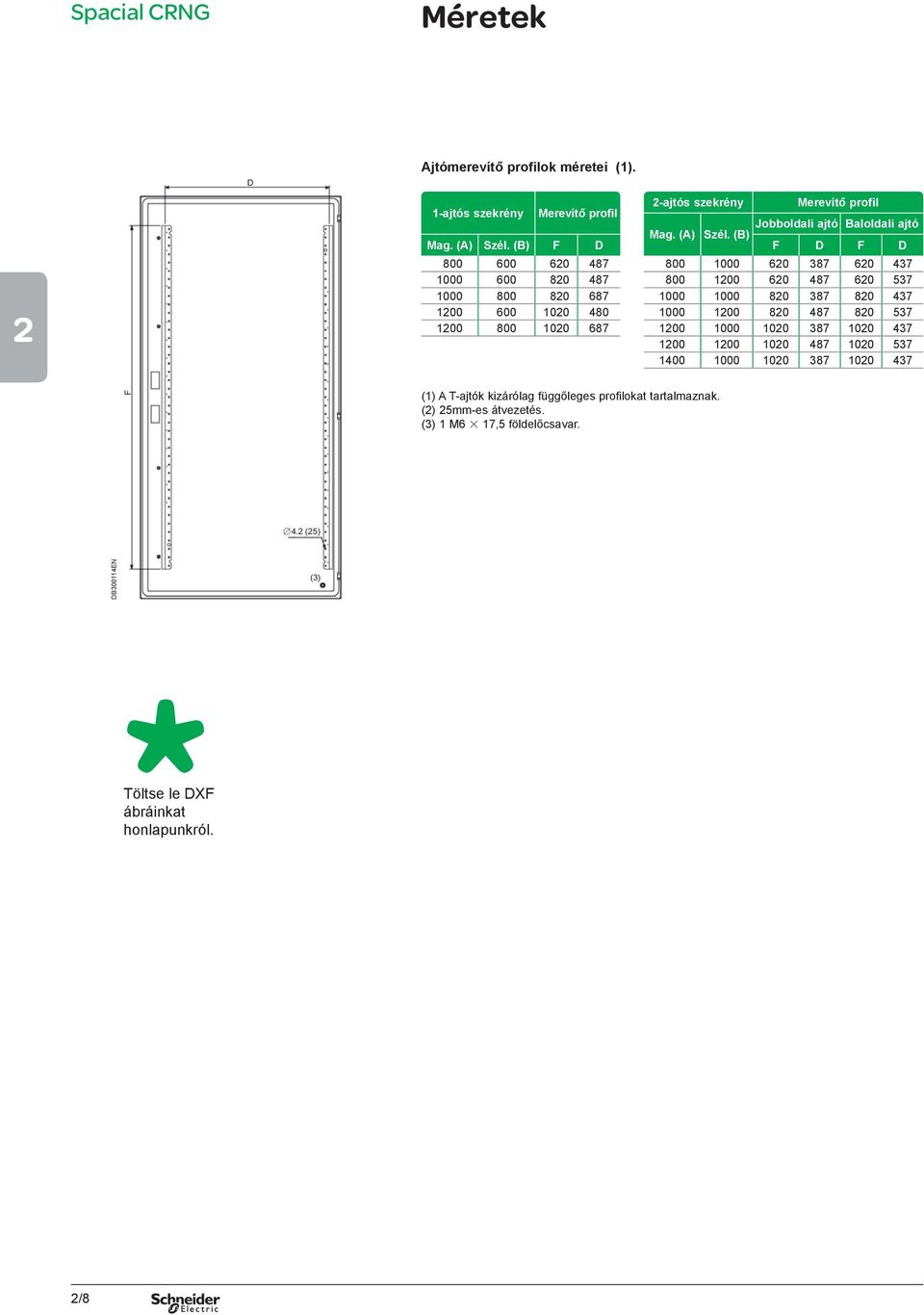

8 Spacial CRNG Méretek D Ajtómerevítő profilok méretei (1). 1-ajtós szekrény Merevítő profil Mag. (A) Szél. (B) F D ajtós szekrény Merevítő profil Mag. (A) Jobboldali ajtó Baloldali ajtó Szél. (B) F D F D F (1) A T-ajtók kizárólag függőleges profilokat tartalmaznak. () 5mm-es átvezetés. (3) 1 M6 17,5 földelőcsavar. 4. (5) DB300114EN (3) *Töltse le DXF ábráinkat honlapunkról. /8

9 Spacial CRN Rendelési számaink magyarázata DB NS Y CRN DT Univerzális szekrények kódja Termékkategória kódja: CRN Toldalék: Konfiguráció típusa D Dupla ajtó T Üvegezett ajtó P Teli szerelőlap Modell leírás: méret Magasság (dm) Szélesség** (dm) Mélység* (mm) *Alkalmazási javaslatnál mélység dm-ben. **50 és 450 kivételével (cm). A rendelési számok a szekrény méreten alapulnak, ez lehetővé teszi Önnek, hogy gyorsan kiválaszthassa a készülékeinek leginkább megfelelő lehetőséget. Példa: Egy Spacial CRN falra szerelhető szekrényre van szüksége. Magasság 600 Szélesség 400 Mélység 00 mm. A rendelési szám NSYCRN6400. Csak a szekrény méretét ismeri, amire szüksége van. Könnyű felépíteni rendelési számunkat. Példa: Egy Spacial falra szerelhető acélszekrényre van szüksége. Magasság 500 Szélesség 500 Mélység 50 mm Átlátszó ajtóval (T). Falra szerelhető acélszekrényünk a Spacial CRN. A rendelési szám: NSYCRN5550T. Takarítson meg időt és kerülje el a tévedéseket szekrénye rendelési számának ellenőrzésével, hogy a megfelelő tartozékot rendelje. Példa: Teli szerelőlemezre van szüksége Spacial CRN szekrényhez. Szekrényének rendelési száma NSY6450. A teli szerelőlemez kódja: NSYMM. A szerelőlemez rendelési száma: NSYMM64. /9

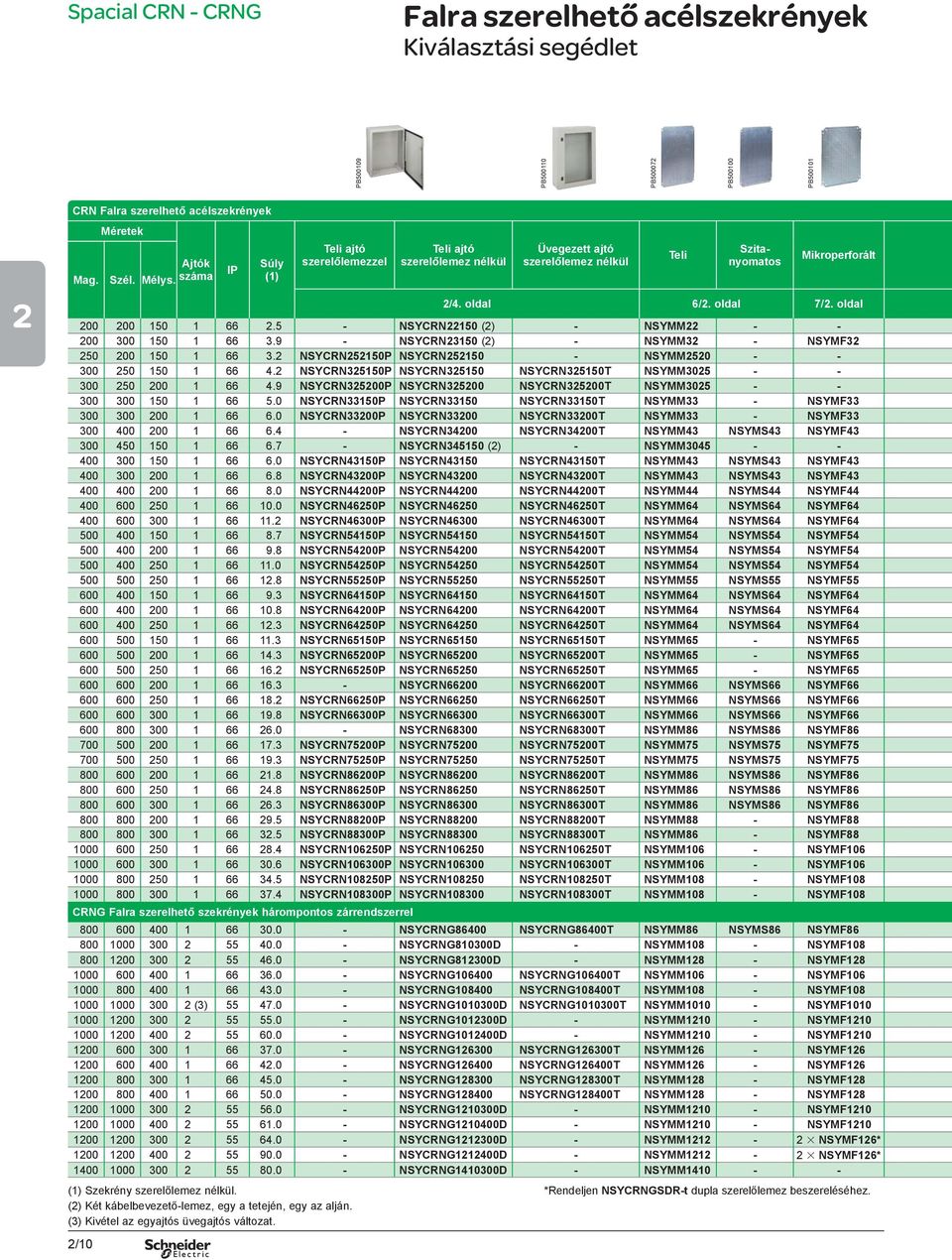

10 Spacial CRN - CRNG Falra szerelhető acélszekrények Kiválasztási segédlet PB PB PB50007 PB PB CRN Falra szerelhető acélszekrények Méretek Mag. /10 Ajtók Szél. Mélys. száma IP Súly (1) Teli ajtó szerelőlemezzel Teli ajtó szerelőlemez nélkül Üvegezett ajtó szerelőlemez nélkül Teli Szitanyomatos Mikroperforált /4. oldal 6/. oldal 7/. oldal NSYCRN150 () - NSYMM NSYCRN3150 () - NSYMM3 - NSYMF NSYCRN5150P NSYCRN NSYMM NSYCRN35150P NSYCRN35150 NSYCRN35150T NSYMM NSYCRN3500P NSYCRN3500 NSYCRN3500T NSYMM NSYCRN33150P NSYCRN33150 NSYCRN33150T NSYMM33 - NSYMF NSYCRN3300P NSYCRN3300 NSYCRN3300T NSYMM33 - NSYMF NSYCRN3400 NSYCRN3400T NSYMM43 NSYMS43 NSYMF NSYCRN () - NSYMM NSYCRN43150P NSYCRN43150 NSYCRN43150T NSYMM43 NSYMS43 NSYMF NSYCRN4300P NSYCRN4300 NSYCRN4300T NSYMM43 NSYMS43 NSYMF NSYCRN4400P NSYCRN4400 NSYCRN4400T NSYMM44 NSYMS44 NSYMF NSYCRN4650P NSYCRN4650 NSYCRN4650T NSYMM64 NSYMS64 NSYMF NSYCRN46300P NSYCRN46300 NSYCRN46300T NSYMM64 NSYMS64 NSYMF NSYCRN54150P NSYCRN54150 NSYCRN54150T NSYMM54 NSYMS54 NSYMF NSYCRN5400P NSYCRN5400 NSYCRN5400T NSYMM54 NSYMS54 NSYMF NSYCRN5450P NSYCRN5450 NSYCRN5450T NSYMM54 NSYMS54 NSYMF NSYCRN5550P NSYCRN5550 NSYCRN5550T NSYMM55 NSYMS55 NSYMF NSYCRN64150P NSYCRN64150 NSYCRN64150T NSYMM64 NSYMS64 NSYMF NSYCRN6400P NSYCRN6400 NSYCRN6400T NSYMM64 NSYMS64 NSYMF NSYCRN6450P NSYCRN6450 NSYCRN6450T NSYMM64 NSYMS64 NSYMF NSYCRN65150P NSYCRN65150 NSYCRN65150T NSYMM65 - NSYMF NSYCRN6500P NSYCRN6500 NSYCRN6500T NSYMM65 - NSYMF NSYCRN6550P NSYCRN6550 NSYCRN6550T NSYMM65 - NSYMF NSYCRN6600 NSYCRN6600T NSYMM66 NSYMS66 NSYMF NSYCRN6650P NSYCRN6650 NSYCRN6650T NSYMM66 NSYMS66 NSYMF NSYCRN66300P NSYCRN66300 NSYCRN66300T NSYMM66 NSYMS66 NSYMF NSYCRN68300 NSYCRN68300T NSYMM86 NSYMS86 NSYMF NSYCRN7500P NSYCRN7500 NSYCRN7500T NSYMM75 NSYMS75 NSYMF NSYCRN7550P NSYCRN7550 NSYCRN7550T NSYMM75 NSYMS75 NSYMF NSYCRN8600P NSYCRN8600 NSYCRN8600T NSYMM86 NSYMS86 NSYMF NSYCRN8650P NSYCRN8650 NSYCRN8650T NSYMM86 NSYMS86 NSYMF NSYCRN86300P NSYCRN86300 NSYCRN86300T NSYMM86 NSYMS86 NSYMF NSYCRN8800P NSYCRN8800 NSYCRN8800T NSYMM88 - NSYMF NSYCRN88300P NSYCRN88300 NSYCRN88300T NSYMM86 - NSYMF NSYCRN10650P NSYCRN10650 NSYCRN10650T NSYMM106 - NSYMF NSYCRN106300P NSYCRN NSYCRN106300T NSYMM106 - NSYMF NSYCRN10850P NSYCRN10850 NSYCRN10850T NSYMM108 - NSYMF NSYCRN108300P NSYCRN NSYCRN108300T NSYMM108 - NSYMF108 CRNG Falra szerelhető szekrények hárompontos zárrendszerrel NSYCRNG86400 NSYCRNG86400T NSYMM86 NSYMS86 NSYMF NSYCRNG810300D - NSYMM108 - NSYMF NSYCRNG81300D - NSYMM18 - NSYMF NSYCRNG NSYCRNG106400T NSYMM106 - NSYMF NSYCRNG NSYCRNG108400T NSYMM108 - NSYMF (3) NSYCRNG D NSYCRNG T NSYMM NSYMF NSYCRNG101300D - NSYMM110 - NSYMF NSYCRNG101400D - NSYMM110 - NSYMF NSYCRNG16300 NSYCRNG16300T NSYMM16 - NSYMF NSYCRNG16400 NSYCRNG16400T NSYMM16 - NSYMF NSYCRNG18300 NSYCRNG18300T NSYMM18 - NSYMF NSYCRNG18400 NSYCRNG18400T NSYMM18 - NSYMF NSYCRNG110300D - NSYMM110 - NSYMF NSYCRNG110400D - NSYMM110 - NSYMF NSYCRNG11300D - NSYMM11 - NSYMF16* NSYCRNG11400D - NSYMM11 - NSYMF16* NSYCRNG D - NSYMM (1) Szekrény szerelőlemez nélkül. () Két kábelbevezető-lemez, egy a tetején, egy az alján. (3) Kivétel az egyajtós üvegajtós változat. * Rendeljen NSYCRNGSDR-t dupla szerelőlemez beszereléséhez.

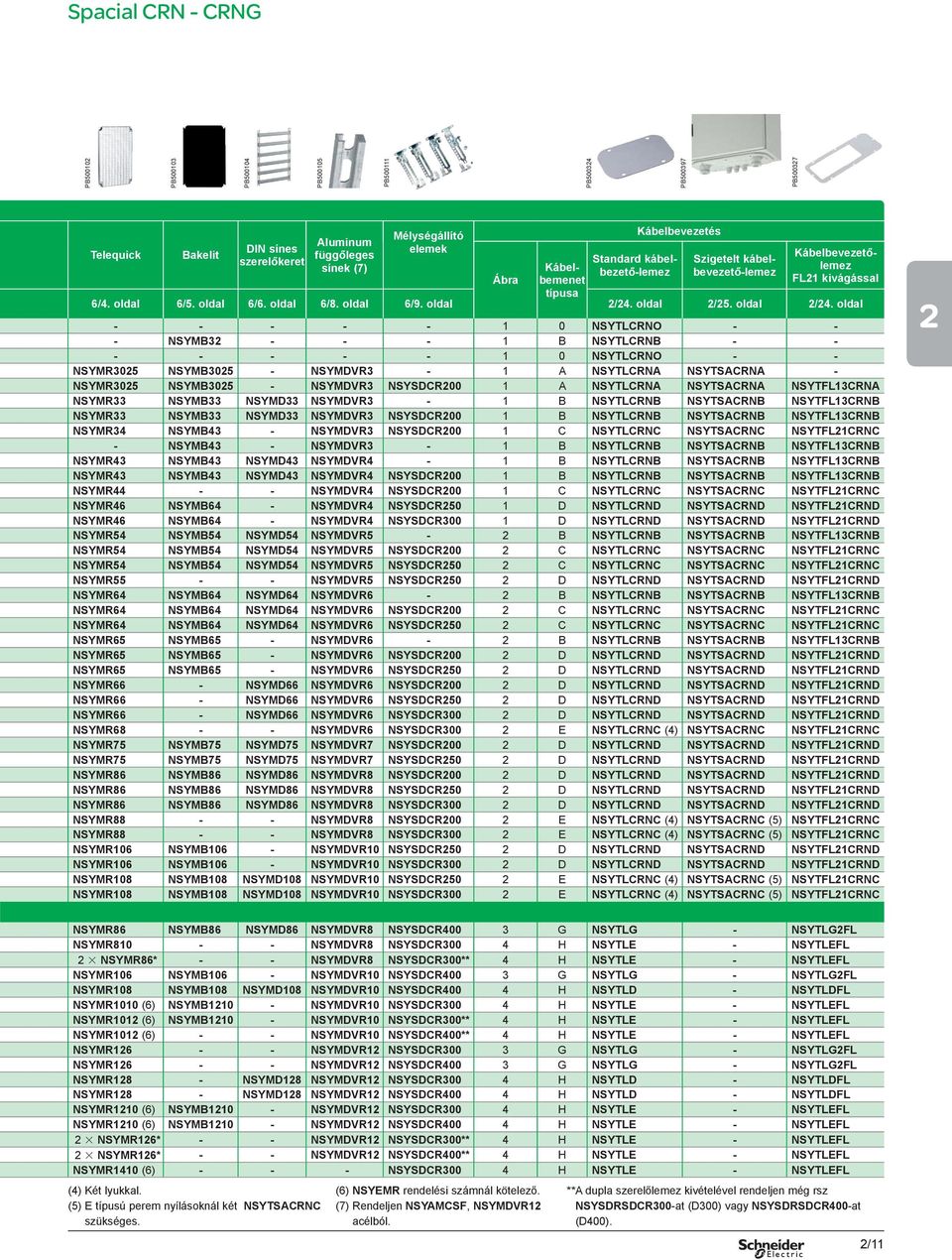

11 Spacial CRN - CRNG PB50010 PB PB PB PB PB50034 PB PB50037 Telequick Bakelit DIN sínes szerelőkeret Aluminum függőleges sínek (7) Mélységállító elemek Standard kábelbezető-lemez Kábelbevezetés Szigetelt kábelbevezető-lemez Kábelbevezetőlemez FL1 kivágással Kábelbemenet Ábra típusa 6/4. oldal 6/5. oldal 6/6. oldal 6/8. oldal 6/9. oldal /4. oldal /5. oldal /4. oldal NSYTLCRNO NSYMB B NSYTLCRNB NSYTLCRNO - - NSYMR305 NSYMB305 - NSYMDVR3-1 A NSYTLCRNA NSYTSACRNA - NSYMR305 NSYMB305 - NSYMDVR3 NSYSDCR00 1 A NSYTLCRNA NSYTSACRNA NSYTFL13CRNA NSYMR33 NSYMB33 NSYMD33 NSYMDVR3-1 B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR33 NSYMB33 NSYMD33 NSYMDVR3 NSYSDCR00 1 B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR34 NSYMB43 - NSYMDVR3 NSYSDCR00 1 C NSYTLCRNC NSYTSACRNC NSYTFL1CRNC - NSYMB43 - NSYMDVR3-1 B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR43 NSYMB43 NSYMD43 NSYMDVR4-1 B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR43 NSYMB43 NSYMD43 NSYMDVR4 NSYSDCR00 1 B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR NSYMDVR4 NSYSDCR00 1 C NSYTLCRNC NSYTSACRNC NSYTFL1CRNC NSYMR46 NSYMB64 - NSYMDVR4 NSYSDCR50 1 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR46 NSYMB64 - NSYMDVR4 NSYSDCR300 1 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR54 NSYMB54 NSYMD54 NSYMDVR5 - B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR54 NSYMB54 NSYMD54 NSYMDVR5 NSYSDCR00 C NSYTLCRNC NSYTSACRNC NSYTFL1CRNC NSYMR54 NSYMB54 NSYMD54 NSYMDVR5 NSYSDCR50 C NSYTLCRNC NSYTSACRNC NSYTFL1CRNC NSYMR NSYMDVR5 NSYSDCR50 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR64 NSYMB64 NSYMD64 NSYMDVR6 - B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR64 NSYMB64 NSYMD64 NSYMDVR6 NSYSDCR00 C NSYTLCRNC NSYTSACRNC NSYTFL1CRNC NSYMR64 NSYMB64 NSYMD64 NSYMDVR6 NSYSDCR50 C NSYTLCRNC NSYTSACRNC NSYTFL1CRNC NSYMR65 NSYMB65 - NSYMDVR6 - B NSYTLCRNB NSYTSACRNB NSYTFL13CRNB NSYMR65 NSYMB65 - NSYMDVR6 NSYSDCR00 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR65 NSYMB65 - NSYMDVR6 NSYSDCR50 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR66 - NSYMD66 NSYMDVR6 NSYSDCR00 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR66 - NSYMD66 NSYMDVR6 NSYSDCR50 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR66 - NSYMD66 NSYMDVR6 NSYSDCR300 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR NSYMDVR6 NSYSDCR300 E NSYTLCRNC (4) NSYTSACRNC NSYTFL1CRNC NSYMR75 NSYMB75 NSYMD75 NSYMDVR7 NSYSDCR00 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR75 NSYMB75 NSYMD75 NSYMDVR7 NSYSDCR50 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR86 NSYMB86 NSYMD86 NSYMDVR8 NSYSDCR00 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR86 NSYMB86 NSYMD86 NSYMDVR8 NSYSDCR50 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR86 NSYMB86 NSYMD86 NSYMDVR8 NSYSDCR300 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR NSYMDVR8 NSYSDCR00 E NSYTLCRNC (4) NSYTSACRNC (5) NSYTFL1CRNC NSYMR NSYMDVR8 NSYSDCR300 E NSYTLCRNC (4) NSYTSACRNC (5) NSYTFL1CRNC NSYMR106 NSYMB106 - NSYMDVR10 NSYSDCR50 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR106 NSYMB106 - NSYMDVR10 NSYSDCR300 D NSYTLCRND NSYTSACRND NSYTFL1CRND NSYMR108 NSYMB108 NSYMD108 NSYMDVR10 NSYSDCR50 E NSYTLCRNC (4) NSYTSACRNC (5) NSYTFL1CRNC NSYMR108 NSYMB108 NSYMD108 NSYMDVR10 NSYSDCR300 E NSYTLCRNC (4) NSYTSACRNC (5) NSYTFL1CRNC NSYMR86 NSYMB86 NSYMD86 NSYMDVR8 NSYSDCR400 3 G NSYTLG - NSYTLGFL NSYMR NSYMDVR8 NSYSDCR300 4 H NSYTLE - NSYTLEFL NSYMR86* - - NSYMDVR8 NSYSDCR300** 4 H NSYTLE - NSYTLEFL NSYMR106 NSYMB106 - NSYMDVR10 NSYSDCR400 3 G NSYTLG - NSYTLGFL NSYMR108 NSYMB108 NSYMD108 NSYMDVR10 NSYSDCR400 4 H NSYTLD - NSYTLDFL NSYMR1010 (6) NSYMB110 - NSYMDVR10 NSYSDCR300 4 H NSYTLE - NSYTLEFL NSYMR101 (6) NSYMB110 - NSYMDVR10 NSYSDCR300** 4 H NSYTLE - NSYTLEFL NSYMR101 (6) - - NSYMDVR10 NSYSDCR400** 4 H NSYTLE - NSYTLEFL NSYMR NSYMDVR1 NSYSDCR300 3 G NSYTLG - NSYTLGFL NSYMR NSYMDVR1 NSYSDCR400 3 G NSYTLG - NSYTLGFL NSYMR18 - NSYMD18 NSYMDVR1 NSYSDCR300 4 H NSYTLD - NSYTLDFL NSYMR18 - NSYMD18 NSYMDVR1 NSYSDCR400 4 H NSYTLD - NSYTLDFL NSYMR110 (6) NSYMB110 - NSYMDVR1 NSYSDCR300 4 H NSYTLE - NSYTLEFL NSYMR110 (6) NSYMB110 - NSYMDVR1 NSYSDCR400 4 H NSYTLE - NSYTLEFL NSYMR16* - - NSYMDVR1 NSYSDCR300** 4 H NSYTLE - NSYTLEFL NSYMR16* - - NSYMDVR1 NSYSDCR400** 4 H NSYTLE - NSYTLEFL NSYMR1410 (6) NSYSDCR300 4 H NSYTLE - NSYTLEFL (4) Két lyukkal. (5) E típusú perem nyílásoknál két NSYTSACRNC szükséges. (6) NSYEMR rendelési számnál kötelező. (7) Rendeljen NSYAMCSF, NSYMDVR1 acélból. ** A dupla szerelőlemez kivételével rendeljen még rsz NSYSDRSDCR300-at (D300) vagy NSYSDRSDCR400-at (D400). /11

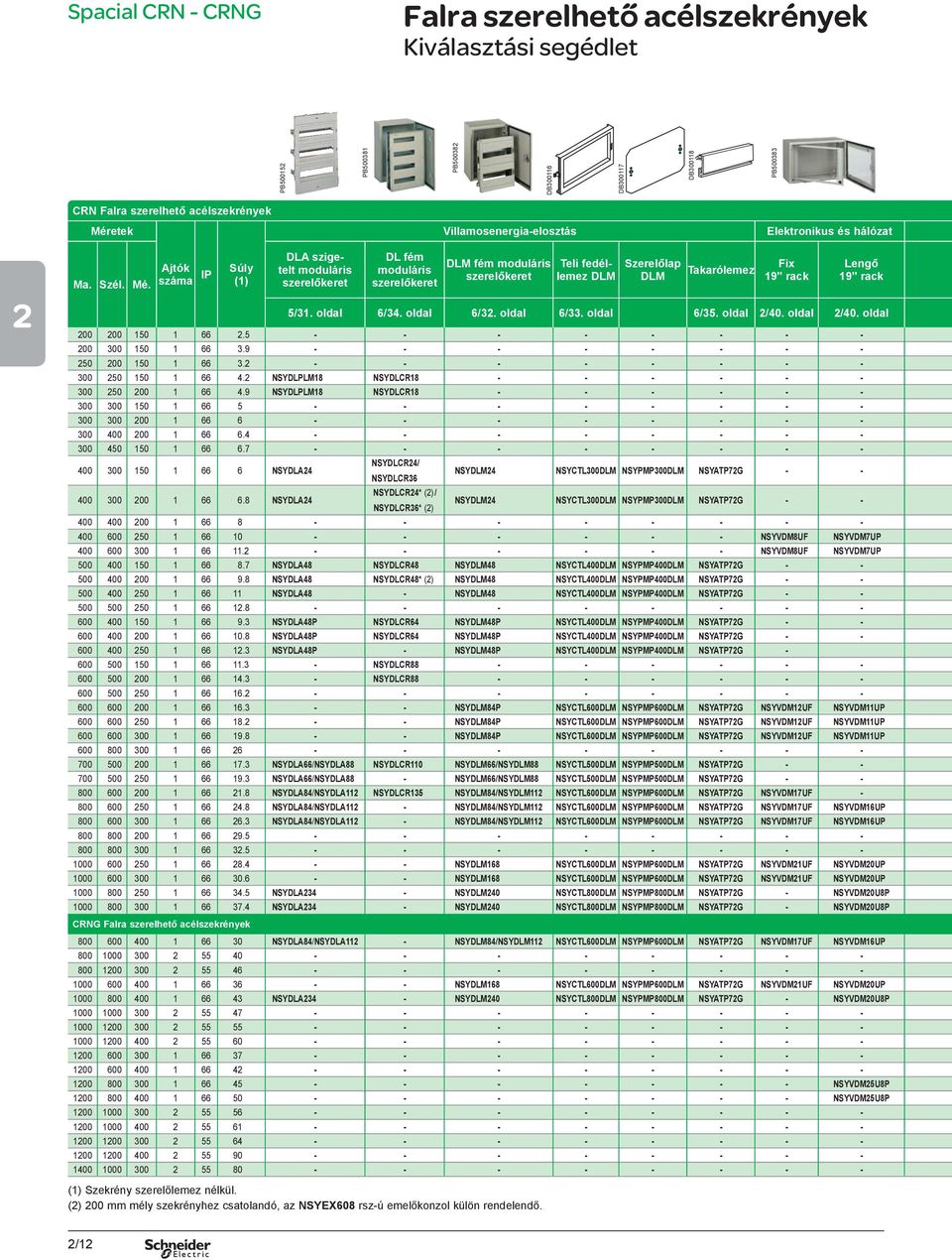

12 Spacial CRN - CRNG Falra szerelhető acélszekrények Kiválasztási segédlet PB50015 PB PB50038 DB DB DB PB CRN Falra szerelhető acélszekrények Méretek Villamosenergia-elosztás Elektronikus és hálózat Ma. Szél. Mé. Ajtók száma IP Súly (1) DLA szigetelt moduláris szerelőkeret DL fém moduláris szerelőkeret DLM fém moduláris szerelőkeret Teli fedéllemez DLM Szerelőlap DLM Takarólemez Fix 19'' rack Lengő 19'' rack 5/31. oldal 6/34. oldal 6/3. oldal 6/33. oldal 6/35. oldal /40. oldal /40. oldal NSYDLPLM18 NSYDLCR NSYDLPLM18 NSYDLCR NSYDLA NSYDLA4 NSYDLCR4/ NSYDLCR36 NSYDLCR4* () / NSYDLCR36* () NSYDLM4 NSYCTL300DLM NSYPMP300DLM NSYATP7G - - NSYDLM4 NSYCTL300DLM NSYPMP300DLM NSYATP7G NSYVDM8UF NSYVDM7UP NSYVDM8UF NSYVDM7UP NSYDLA48 NSYDLCR48 NSYDLM48 NSYCTL400DLM NSYPMP400DLM NSYATP7G NSYDLA48 NSYDLCR48* () NSYDLM48 NSYCTL400DLM NSYPMP400DLM NSYATP7G NSYDLA48 - NSYDLM48 NSYCTL400DLM NSYPMP400DLM NSYATP7G NSYDLA48P NSYDLCR64 NSYDLM48P NSYCTL400DLM NSYPMP400DLM NSYATP7G NSYDLA48P NSYDLCR64 NSYDLM48P NSYCTL400DLM NSYPMP400DLM NSYATP7G NSYDLA48P - NSYDLM48P NSYCTL400DLM NSYPMP400DLM NSYATP7G NSYDLCR NSYDLCR NSYDLM84P NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM1UF NSYVDM11UP NSYDLM84P NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM1UF NSYVDM11UP NSYDLM84P NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM1UF NSYVDM11UP NSYDLA66/ NSYDLA88 NSYDLCR110 NSYDLM66/ NSYDLM88 NSYCTL500DLM NSYPMP500DLM NSYATP7G NSYDLA66/ NSYDLA88 - NSYDLM66/ NSYDLM88 NSYCTL500DLM NSYPMP500DLM NSYATP7G NSYDLA84/ NSYDLA11 NSYDLCR135 NSYDLM84/ NSYDLM11 NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM17UF NSYDLA84/ NSYDLA11 - NSYDLM84/ NSYDLM11 NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM17UF NSYVDM16UP NSYDLA84/ NSYDLA11 - NSYDLM84/ NSYDLM11 NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM17UF NSYVDM16UP NSYDLM168 NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM1UF NSYVDM0UP NSYDLM168 NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM1UF NSYVDM0UP NSYDLA34 - NSYDLM40 NSYCTL800DLM NSYPMP800DLM NSYATP7G - NSYVDM0U8P NSYDLA34 - NSYDLM40 NSYCTL800DLM NSYPMP800DLM NSYATP7G - NSYVDM0U8P CRNG Falra szerelhető acélszekrények NSYDLA84/ NSYDLA11 - NSYDLM84/ NSYDLM11 NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM17UF NSYVDM16UP NSYDLM168 NSYCTL600DLM NSYPMP600DLM NSYATP7G NSYVDM1UF NSYVDM0UP NSYDLA34 - NSYDLM40 NSYCTL800DLM NSYPMP800DLM NSYATP7G - NSYVDM0U8P NSYVDM5U8P NSYVDM5U8P (1) Szekrény szerelőlemez nélkül. () 00 mm mély szekrényhez csatolandó, az NSYEX608 rsz-ú emelőkonzol külön rendelendő. /1

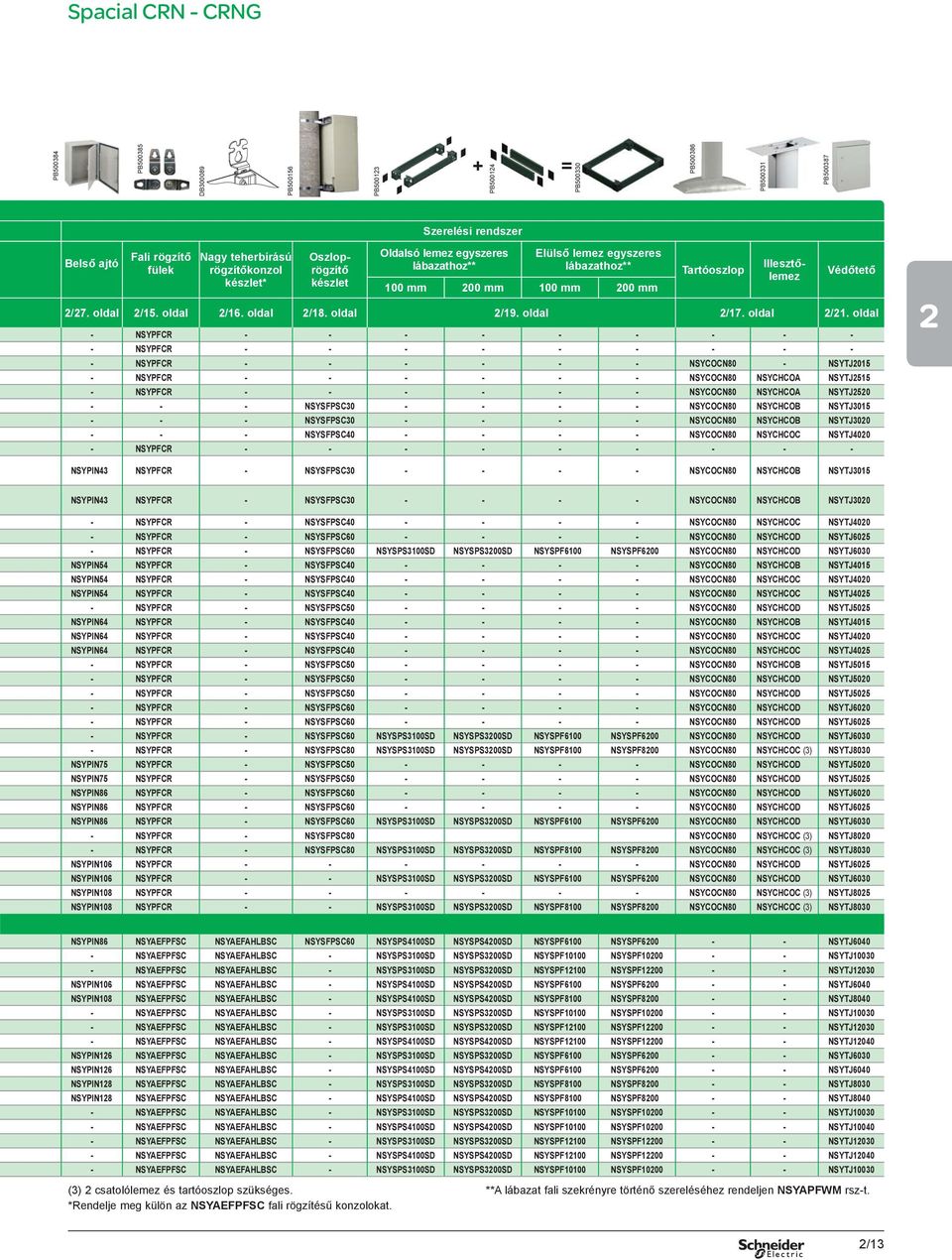

13 Spacial CRN - CRNG PB PB DB PB PB = PB50014 PB PB PB PB Szerelési rendszer Belső ajtó Fali rögzítő fülek Nagy teherbírású rögzítőkonzol készlet* Oszloprögzítő készlet Oldalsó lemez egyszeres lábazathoz** Elülső lemez egyszeres lábazathoz** 100 mm 00 mm 100 mm 00 mm Tartóoszlop Illesztőlemez Védőtető /7. oldal /15. oldal /16. oldal /18. oldal /19. oldal /17. oldal /1. oldal - NSYPFCR NSYPFCR NSYPFCR NSYCOCN80 - NSYTJ015 - NSYPFCR NSYCOCN80 NSYCHCOA NSYTJ515 - NSYPFCR NSYCOCN80 NSYCHCOA NSYTJ NSYSFPSC NSYCOCN80 NSYCHCOB NSYTJ NSYSFPSC NSYCOCN80 NSYCHCOB NSYTJ NSYSFPSC NSYCOCN80 NSYCHCOC NSYTJ400 - NSYPFCR NSYPIN43 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOB NSYTJ3015 NSYPIN43 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOB NSYTJ300 - NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOC NSYTJ400 - NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ605 - NSYPFCR - NSYSFPSC60 NSYSPS3100SD NSYSPS300SD NSYSPF6100 NSYSPF600 NSYCOCN80 NSYCHCOD NSYTJ6030 NSYPIN54 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOB NSYTJ4015 NSYPIN54 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOC NSYTJ400 NSYPIN54 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOC NSYTJ405 - NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ505 NSYPIN64 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOB NSYTJ4015 NSYPIN64 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOC NSYTJ400 NSYPIN64 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOC NSYTJ405 - NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOB NSYTJ NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ500 - NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ505 - NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ600 - NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ605 - NSYPFCR - NSYSFPSC60 NSYSPS3100SD NSYSPS300SD NSYSPF6100 NSYSPF600 NSYCOCN80 NSYCHCOD NSYTJ NSYPFCR - NSYSFPSC80 NSYSPS3100SD NSYSPS300SD NSYSPF8100 NSYSPF800 NSYCOCN80 NSYCHCOC (3) NSYTJ8030 NSYPIN75 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ500 NSYPIN75 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ505 NSYPIN86 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ600 NSYPIN86 NSYPFCR - NSYSFPSC NSYCOCN80 NSYCHCOD NSYTJ605 NSYPIN86 NSYPFCR - NSYSFPSC60 NSYSPS3100SD NSYSPS300SD NSYSPF6100 NSYSPF600 NSYCOCN80 NSYCHCOD NSYTJ NSYPFCR - NSYSFPSC80 NSYCOCN80 NSYCHCOC (3) NSYTJ800 - NSYPFCR - NSYSFPSC80 NSYSPS3100SD NSYSPS300SD NSYSPF8100 NSYSPF800 NSYCOCN80 NSYCHCOC (3) NSYTJ8030 NSYPIN106 NSYPFCR NSYCOCN80 NSYCHCOD NSYTJ605 NSYPIN106 NSYPFCR - - NSYSPS3100SD NSYSPS300SD NSYSPF6100 NSYSPF600 NSYCOCN80 NSYCHCOD NSYTJ6030 NSYPIN108 NSYPFCR NSYCOCN80 NSYCHCOC (3) NSYTJ805 NSYPIN108 NSYPFCR - - NSYSPS3100SD NSYSPS300SD NSYSPF8100 NSYSPF800 NSYCOCN80 NSYCHCOC (3) NSYTJ8030 NSYPIN86 NSYAEFPFSC NSYAEFAHLBSC NSYSFPSC60 NSYSPS4100SD NSYSPS400SD NSYSPF6100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF10100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF1100 NSYSPF NSYTJ1030 NSYPIN106 NSYAEFPFSC NSYAEFAHLBSC - NSYSPS4100SD NSYSPS400SD NSYSPF6100 NSYSPF NSYTJ6040 NSYPIN108 NSYAEFPFSC NSYAEFAHLBSC - NSYSPS4100SD NSYSPS400SD NSYSPF8100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF10100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF1100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS4100SD NSYSPS400SD NSYSPF1100 NSYSPF NSYTJ1040 NSYPIN16 NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF6100 NSYSPF NSYTJ6030 NSYPIN16 NSYAEFPFSC NSYAEFAHLBSC - NSYSPS4100SD NSYSPS400SD NSYSPF6100 NSYSPF NSYTJ6040 NSYPIN18 NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF8100 NSYSPF NSYTJ8030 NSYPIN18 NSYAEFPFSC NSYAEFAHLBSC - NSYSPS4100SD NSYSPS400SD NSYSPF8100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF10100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS4100SD NSYSPS400SD NSYSPF10100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF1100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS4100SD NSYSPS400SD NSYSPF1100 NSYSPF NSYTJ NSYAEFPFSC NSYAEFAHLBSC - NSYSPS3100SD NSYSPS300SD NSYSPF10100 NSYSPF NSYTJ10030 (3) csatolólemez és tartóoszlop szükséges. * Rendelje meg külön az NSYAEFPFSC fali rögzítésű konzolokat. ** A lábazat fali szekrényre történő szereléséhez rendeljen NSYAPFWM rsz-t. /13

14 Spacial CRN Tartozékválasztó A tetőhöz /1. oldal Rögzítéshez /15. oldal Csatoláshoz /0. oldal Szereléshez 6/. oldal Az ajtóhoz 6/7. oldal Hőmérsékletszabályozáshoz 7/. oldal Záráshoz /3. oldal Kábelrendezéshez 6/59. oldal PB Kábelek megfogásához 6/55. oldal Kábelbemenetekhez (kábelbevezető-lemez) /4. oldal Kábelbemenetekhez (membránok, kábeltömszelencék) 6/41. oldal Lásd még a tartozékokat Szerelőlemez 6/. oldal Moduláris szerelőkeret 6/3. oldal 19" szerelőkeret /40. oldal DIN sín és rögzítések 6/1. oldal és 6/9. oldal /14

15 Spacial CRN Összeállítási tartozékok Rögzítőtartozékok PB Fali rögzítőkészlet Spacial CRN szekrényekhez Passzivált horganyzott acélból készült. Kívülről vannak rögzítve, és elhelyezhetők függőlegesen vagy vízszintesen alig láthatóan. Maximum teher: vízszintesen 180 kg, függőlegesen 350 kg. Nincs benne a standard csomagban. Spacial CRNG szekrényeknél használja a /16. oldalon lévő NSYAEFPFSC-t. Megnevezés Rendelési szám 4 acél fali rögzítőfül NSYPFCR 4 rozsdamentes acél fali rögzítőfül NSYPFCX A Szekrénymagasság B Szekrényszélesség B 50 B + 58 A DB A + 58 A B B A 50 DB30010 /15

16 Spacial CRNG Összeállítási tartozékok Rögzítőtartozékok PB5000 Fali rögzítőfülek 4 fali rögzítőfülből álló készlet Közvetlenül a szekrény hátuljára szerelve, vagy vízszintes vagy függőleges helyzetben. Két elhelyezési típus, acél és 304 rozsdamentes acél, 10 mm-es fali szekrény elválasztáshoz. Megengedett teher: Vízszintes fül: 180 kg. Függőleges fül: 350 kg. Rögzítőcsavarokkal és előszerelt tömítésekkel szállítva. Megnevezés Rendelési szám 4 acél rögzítőfülből álló készlet NSYAEFPFSC 4 rozsdamentes acél rögzítőfülből álló készlet NSYAEFPFXSC Középtávolság rögzítés fülekkel (M8 csavar) 1 1 A Szekrénymagasság B Szekrényszélesség 11 DB Kívülről történő szerelés. DB Függőleges helyzet. Vízszintes helyzet. Készlet nehéz terhekhez acélmerevítő darabból álló készlet. Maximum teher 400 kg. A szerelőlemez felszerelése előtt szerelendő felső pozícióba a standard fülekkel (külön rendelendő). Megnevezés DB Rendelési szám Készlet nehéz terhekhez NSYAEFAHLBSC /16

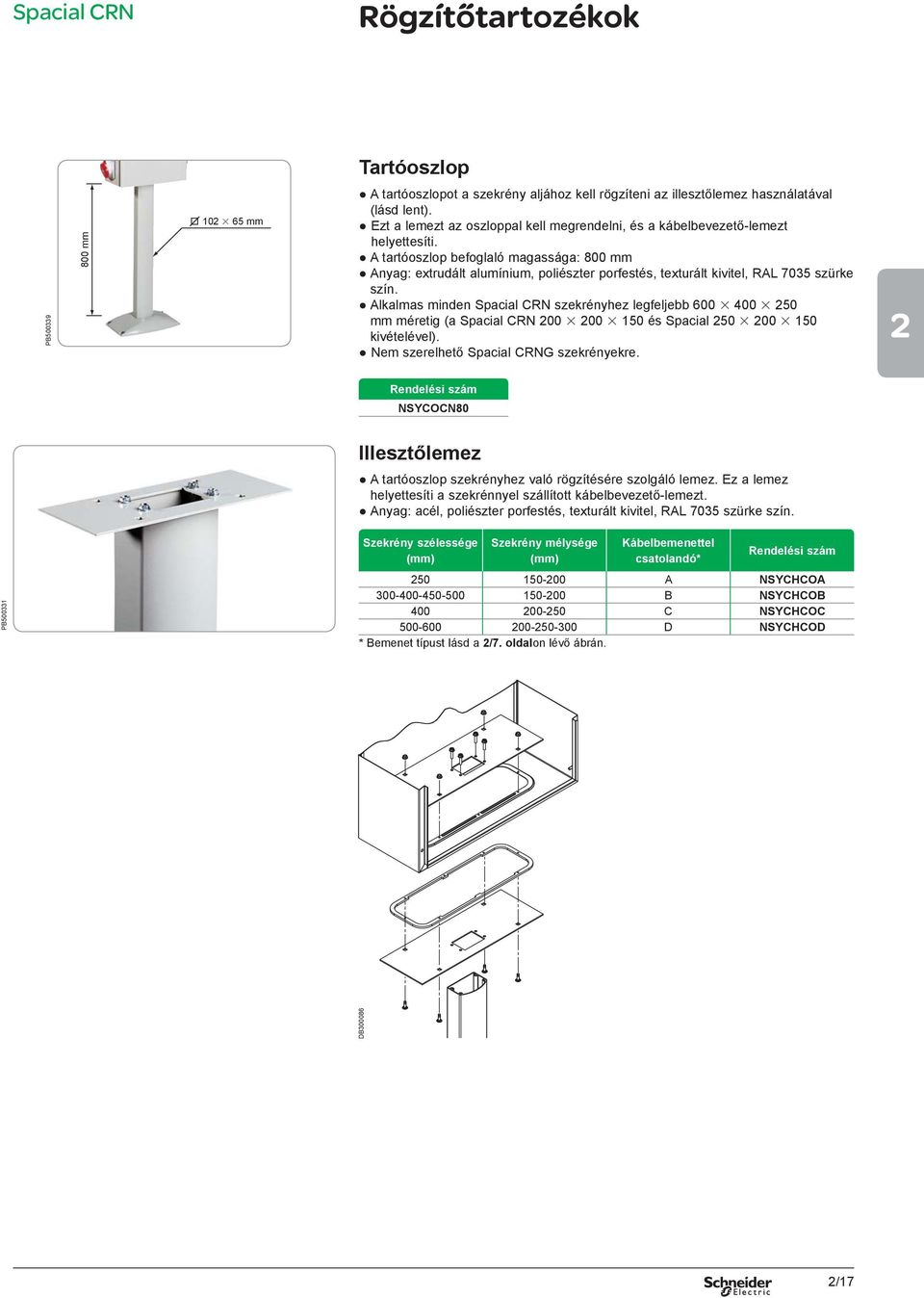

17 Spacial CRN Rögzítőtartozékok Tartóoszlop PB mm mm A tartóoszlopot a szekrény aljához kell rögzíteni az illesztőlemez használatával (lásd lent). Ezt a lemezt az oszloppal kell megrendelni, és a kábelbevezető-lemezt helyettesíti. A tartóoszlop befoglaló magassága: 800 mm Anyag: extrudált alumínium, poliészter porfestés, texturált kivitel, RAL 7035 szürke szín. Alkalmas minden Spacial CRN szekrényhez legfeljebb mm méretig (a Spacial CRN és Spacial kivételével). Nem szerelhető Spacial CRNG szekrényekre. Rendelési szám NSYCOCN80 Illesztőlemez A tartóoszlop szekrényhez való rögzítésére szolgáló lemez. Ez a lemez helyettesíti a szekrénnyel szállított kábelbevezető-lemezt. Anyag: acél, poliészter porfestés, texturált kivitel, RAL 7035 szürke szín. PB Szekrény szélessége (mm) Szekrény mélysége (mm) Kábelbemenettel csatolandó* Rendelési szám A NSYCHCOA B NSYCHCOB C NSYCHCOC D NSYCHCOD * Bemenet típust lásd a /7. oldalon lévő ábrán. DB /17

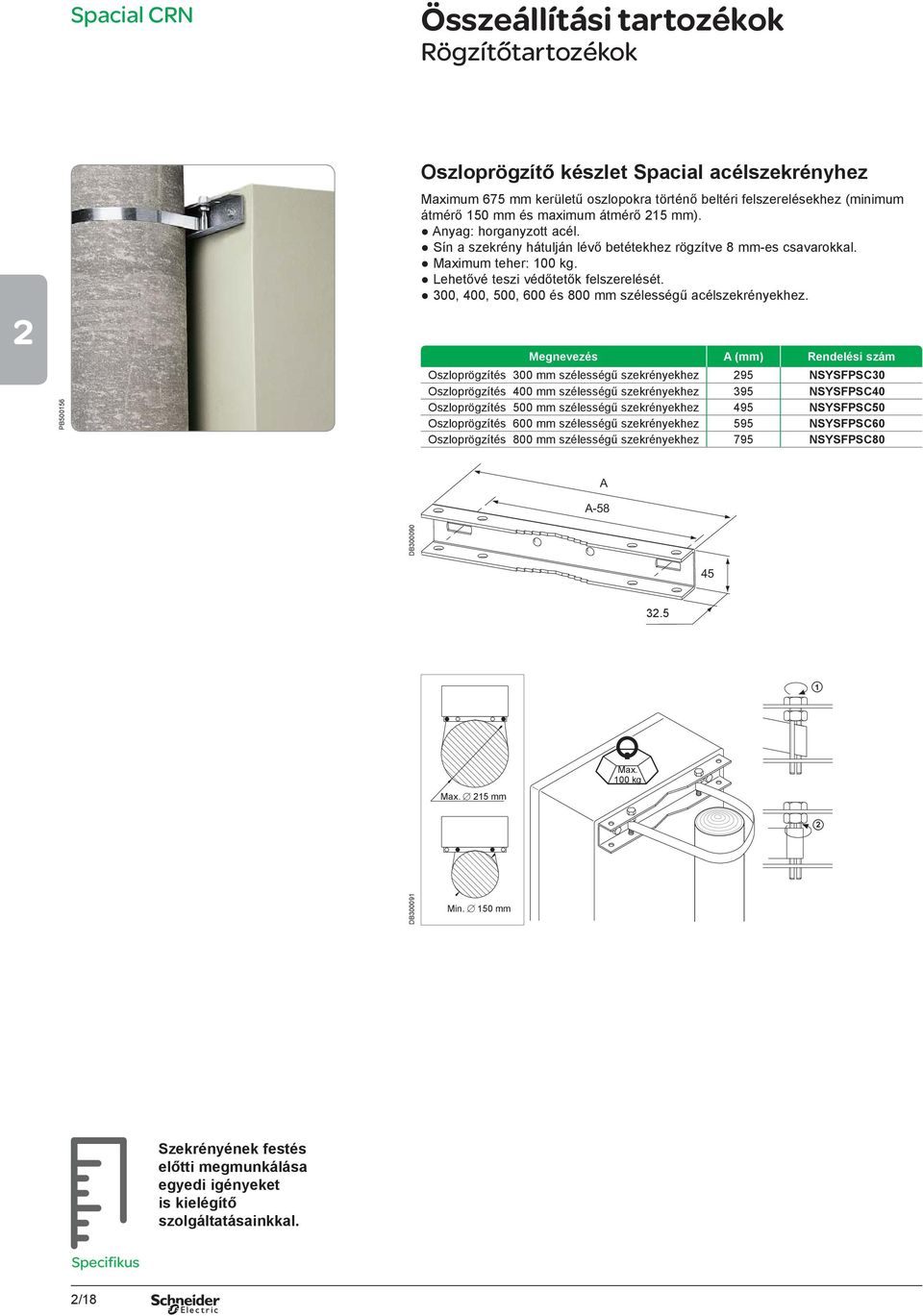

18 Spacial CRN Összeállítási tartozékok Rögzítőtartozékok PB Oszloprögzítő készlet Spacial acélszekrényhez Maximum 675 mm kerületű oszlopokra történő beltéri felszerelésekhez (minimum átmérő 150 mm és maximum átmérő 15 mm). Anyag: horganyzott acél. Sín a szekrény hátulján lévő betétekhez rögzítve 8 mm-es csavarokkal. Maximum teher: 100 kg. Lehetővé teszi védőtetők felszerelését. 300, 400, 500, 600 és 800 mm szélességű acélszekrényekhez. Megnevezés A (mm) Rendelési szám Oszloprögzítés 300 mm szélességű szekrényekhez 95 NSYSFPSC30 Oszloprögzítés 400 mm szélességű szekrényekhez 395 NSYSFPSC40 Oszloprögzítés 500 mm szélességű szekrényekhez 495 NSYSFPSC50 Oszloprögzítés 600 mm szélességű szekrényekhez 595 NSYSFPSC60 Oszloprögzítés 800 mm szélességű szekrényekhez 795 NSYSFPSC80 A A-58 DB Max. 15 mm Max. 100 kg DB Min. 150 mm Szekrényének festés előtti megmunkálása egyedi igényeket is kielégítő szolgáltatásainkkal. Specifikus /18

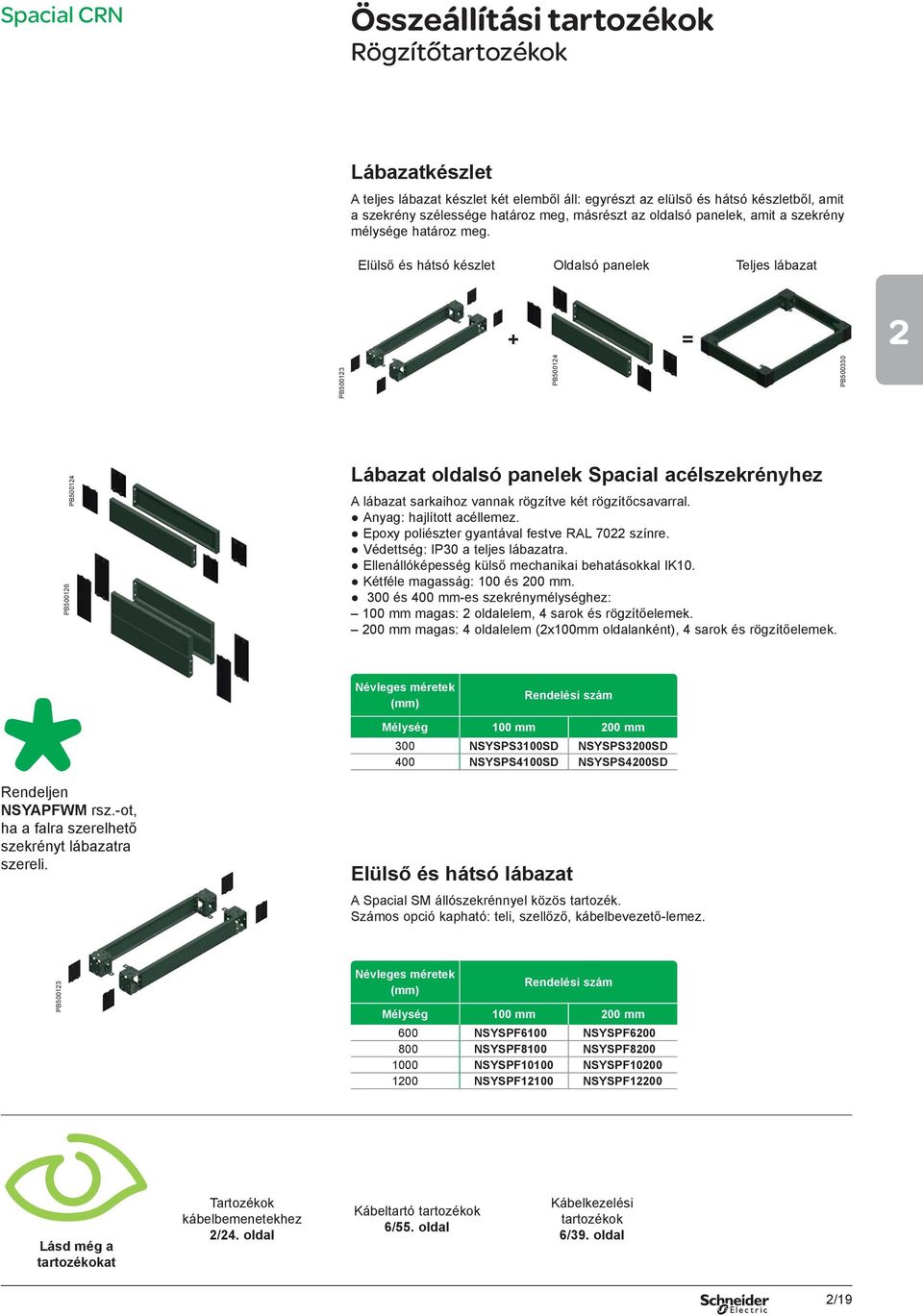

19 Spacial CRN Összeállítási tartozékok Rögzítőtartozékok Lábazatkészlet A teljes lábazat készlet két elemből áll: egyrészt az elülső és hátsó készletből, amit a szekrény szélessége határoz meg, másrészt az oldalsó panelek, amit a szekrény mélysége határoz meg. Elülső és hátsó készlet Oldalsó panelek Teljes lábazat + = PB50013 PB50014 PB PB50016 PB50014 Lábazat oldalsó panelek Spacial acélszekrényhez A lábazat sarkaihoz vannak rögzítve két rögzítőcsavarral. Anyag: hajlított acéllemez. Epoxy poliészter gyantával festve RAL 70 színre. Védettség: IP30 a teljes lábazatra. Ellenállóképesség külső mechanikai behatásokkal IK10. Kétféle magasság: 100 és 00 mm. 300 és 400 mm-es szekrénymélységhez: 100 mm magas: oldalelem, 4 sarok és rögzítőelemek. 00 mm magas: 4 oldalelem (x100mm oldalanként), 4 sarok és rögzítőelemek. Névleges méretek (mm) Rendelési szám Mélység 100 mm 00 mm 300 NSYSPS3100SD NSYSPS300SD 400 NSYSPS4100SD NSYSPS400SD *Rendeljen NSYAPFWM rsz.-ot, ha a falra szerelhető szekrényt lábazatra szereli. Elülső és hátsó lábazat A Spacial SM állószekrénnyel közös tartozék. Számos opció kapható: teli, szellőző, kábelbevezető-lemez. PB50013 Névleges méretek (mm) Rendelési szám Mélység 100 mm 00 mm 600 NSYSPF6100 NSYSPF NSYSPF8100 NSYSPF NSYSPF10100 NSYSPF NSYSPF1100 NSYSPF100 Lásd még a tartozékokat Tartozékok kábelbemenetekhez /4. oldal Kábeltartó tartozékok 6/55. oldal Kábelkezelési tartozékok 6/39. oldal /19

20 Spacial CRN Összeállítási tartozékok Összekapcsoló tartozékok Spacial acélszekrények összekapcsolása változat áll rendelkezésre: Összekapcsolási változat kábelbemenet nélkül. Csatolókeretes változat, mely lehetővé teszi kábelek bevezetését. 17 mm-es rés a összekapcsolt szekrény között, ami lehetővé teszi az ajtók teljes kinyitását. PB Összeszerelési példa Készlet összekapcsolt szekrény rögzítéséhez 4 távtartóból és azok rögzítéseiből álló készlet. Csatolókeret Lehetővé teszi szekrény oldalsó összekapcsolását. Üvegszállal töltött, önkioltó poliészterből készült keret. Beépített tömítés garantálja az IP 66 védettségi fokozatot. Csavarokkal történő összeszerelés, tartalmazza. Méretek: mm és mm. Ezek a keretek lehetővé teszik az ajtó kinyitását 10º-ig. Megnevezés Rendelési szám 4 csatolótávtartóból álló készlet NSYAEUBUSC Csatolókeret, mm NSYAEUBU41SC Csatolókeret, mm NSYAEUBU61SC ø6 PB DB DB Kábelbemenet nélküli változat Kábelbemenet nélküli változat Kábelbemenettel rendelkező változat PB Kábelbemenettel rendelkező változat 6 = = 399/599*** DB /0

21 Spacial CRN Összeállítási tartozékok Emelőtartozékok PB Szemescsavarok Két M8 szemescsavarból álló készlet. Anyag: horganyzott öntött acél. Közvetlenül az álló szekrénytestbe rögzíthető. Maximum szerelendő teher: 10 kg szekrényenként, 60 -os függesztésnél. Nem szerelhető fel, amikor a tető a helyén van. Merevítő konzolok a gyűrűkhöz rögzítve. Ezek a konzolok fúró sablonként is szolgálnak. Készíttesse el a kivágásokat egyedi szolgáltatásainkkal. Javítófesték, 6/83. oldal. Megnevezés Rendelési szám PB50039 DB DB H G 15 8 G F 1 15 H DB M8 szemescsavarból álló csomag NSYAELYTCRG8 Védőtető Közvetlen rögzítés a szekrénytesthez 4 M6 csavarral. Anyag: festett horganyzott acélból készül lemezacél, strukturált felület, poliészter-epoxi porfestés, RAL 7035 szürke szín. A beszereléshez szükséges rögzítésekkel szállítva. Minden kültéri készülékhez használható. Készíttesse el a kivágásokat egyedi szolgáltatásainkkal. Javítófesték, 6/83. oldal. Szekrények Szél. Mélység F G H Rendelési szám NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ NSYTJ1040 Méretek és kivágások. /1

22 Spacial CRN Zártartozékok PB Zár Spacial CRN szekrényhez NSYCDB3 Ø 3 mm standard kéttollú zárbetét. A szárnyas anya zárhoz való rögzítésével kilincs lesz belőle. Működés: Szárnyas kulcs.: NSYDBP. Kulcs NSYLDB5. (DIN nak megfelelően). Betét típusa Betét rendelési száma Kulcs rendelési száma* 3 mm-es kéttollú NSYTDBCRN* NSYLDB5 6 mm NSYTC6CRN NSYLC7 7 mm NSYTC7CRN NSYLC7 8 mm NSYTC8CRN NSYLC8 6.5 mm NSYTT6CRN NSYLT8 7 mm NSYTT7CRN NSYLT8 DB mm NSYTT8CRN NSYLT8 Betét csere Csavarhúzóval nyitható zár NSYAEDLSD *1 db fémkulcssal szállítva Komplett manuális kilincses zár, 405- ös kulccsal működik Komplett manuális kilincses zár, 0- as kulccsal működik Komplett fémzár, 405-ös kulccsal működik NSYCL405CRN NSYCL0CRN NSYCLL405CRN Rozsdamentes acéllakat NSYKPLM Lakat NSYCBCCRN PB PB DB3001 Zárcsere mm DB30013EN NSYKPLM. 8 mm. NSYKPLM lakat felszerelése. 10 mm NSYCBCCRN /

23 Spacial CRNG Zártartozékok Zár Spacial CRNG szekrényhez (hárompontos zár) Standard 5 mm-es kéttollú zárbetét CRNG modellekhez. Működés: Kulcs NSYLDB5. (DIN nak megfelelően). A standard zár átalakítása szabványosított változattá a hárompontos zárral rendelkező szekrényekben. Betét típusa Betét rendelési száma Kulcs rendelési száma* 6 mm négyzetprofilú NSYTC6ML NSYLC7 PB mm négyzetprofilú NSYTC7ML NSYLC7 8 mm négyzetprofilú NSYTC8ML NSYLC8 7 mm oldalú háromszögprofilú NSYTT7ML NSYLT8 8 mm oldalú háromszögprofilú NSYTT8ML NSYLT8 Kilincses zár NSYTSML Kilincses zár, 405-ös kulccsal működik (tartalmazza) NSYTL405SML * Kulcsok nélküli betét (ha nincs jelölve). DB30014 A standard zár átalakítása visszahúzható hárompontos zárrá több típusú zárbetéttel. Betét típusa Betét rendelési száma Kulcs rendelési száma* Kulccsal működő reteszzár NSYTEDB5ML NSYLDB5 6 mm négyzetprofilú NSYTEC6ML NSYLC6 7 mm négyzetprofilú NSYTEC7ML NSYLC7 8 mm négyzetprofilú NSYTEC8ML NSYLC8 7 mm háromszögprofilú NSYTET7ML NSYLT8 PB PB mm háromszögprofilú NSYTET8ML NSYLT8 405 típusú kulccsal működő zár NSYTEL405ML Megerősített kulccsal működő zár NSYTERML * Kulcsok nélküli betét (ha nincs jelölve). Lakatolható zárak Az NSYBCPL lakatolórendszer a négyszög alakú zárszerkezet előtt helyezkedik elé és meggátolja a hozzáférést a zárhoz. 9 mm-es lakathoz. DB Az NSYBCME rendelési számot hazsnálja a kilincses zárhoz. 9 mm-es lakattal. DB /3

24 Spacial CRN Kábelvezetés Kábelbemenetek Spacial CRN-hez PB Standard kábelbevezető-lemez RAL 7035 festett acélból készült. Alaptartozékként szállítva a Spacial CRN szekrénnyel. Csavarokkal történő rögzítés. A Spacial CRN-hez való kábelbevezető-lemezt csavarokkal kell rögzíteni, és víz- és porállóságot garantál. A testhez van igazítva. Külön tömítéssel szállítjuk: ez lehetővé teszi a könnyű kivágást a tömítés megsértésének kockázata nélkül, és könnyen újrafesthető. Szélesség Mélység Bemenettel összekapcsolandó Rendelési szám NSYTLCRNO /00 A NSYTLCRNA B NSYTLCRNB 400/ B NSYTLCRNB /50 C NSYTLCRNC 500/600 00/50/300 D NSYTLCRND /50/300 E* NSYTLCRNC * bemenettel rendelkező szekrény. Kábelbevezető-lemez FL kivágásokkal RAL 7035 festett acélból készült. Kivágásokat tartalmaz FL13-hoz és FL1-hez a méretnek megfelelően. Csavarokkal történő rögzítés. PB50037 Szélesség Mélység Bemenettel összekapcsolandó Rendelési szám /00 A NSYTFL13CRNA B NSYTFL13CRNB 400/ B NSYTFL13CRNB /50 C NSYTFL1CRNC 500/600 00/50/300 D NSYTFL1CRND /50/300 E* NSYTFL1CRNC * bemenettel rendelkező szekrény. PB Lásd továbbá a tartozékoknál FL1 típusú membránok 6/46. oldal /4

25 Spacial CRN Kábelvezetés Kábelbemenetek Spacial CRN-hez PB Standard kábelbevezető-lemez 30% üvegszál anyagot tartalmazó önkioltó ABS-ből készült. Szín RAL Előrejelölt lyukakkal Pg átmérővel kábelbevezetők, membránbevezetők, csövek, stb. összekapcsolásához. Poliuretán tömítéssel. Kiváló hőállóság. Előrejelölt lyukak a kábelbevezető-lemezekhez. Szélesség Mélység Bemenettel összekapcsolandó Ábra Rendelési szám /00 A 1 NSYTSACRNA B NSYTSACRNB 400/ B 3 NSYTSACRNB /50 C 3 NSYTSACRNC 500/600 00/50/300 D 4 NSYTSACRND /50/300 E* 3 NSYTSACRNC Lásd kábelbemenetet a 6/53. oldalon. * Az E típusú kábelbemenetnél használjon két NSYTSACRNC-t. PB ábra Pg 11 Pg Pg 16 Pg 1 / 11 Példa alkalmazásra. ábra Pg 11 3 Pg Pg 16 Pg 1 / 11 Pg 11 Pg 13.5 (18.6 mm) (0.4 mm) Pg 16 (.5 mm) 3. ábra Pg 11 4 Pg Pg 16 Pg 1 / 11 4 Pg 9 / 16 Pg 36 / 9 Pg 1 / 11 (8.3 / 18.6 mm) Pg 9 / 16 (37 /.5 mm) Pg 36 / 9 (47 / 37 mm) ø 5.5 R A H B DB30016EN 4. ábra Pg 11 7 Pg Pg 16 4 Pg 1 / 11 4 Pg 9 / 16 Pg 36 / 9 I DB300594EN /5

26 Spacial CRNG Kábelvezetés Kábelbemenetek Spacial CRNG szekrényekhez Standard kábelbemenetek Texturált RAL 7035 poliészter-epoxi gyantával festett acélból készül. Alaptartozék a Spacial CRNG szekrényekhez. Rácsos mintájú felület 5 mm-es közökkel a perforáció megkönnyítéséhez. Csavarokkal történő rögzítés. PB50034 Méretek A B Szélesség Mélység Bemenettel összekapcsolandó Rendelési szám /400 H* NSYTLD / /400 H* NSYTLE G NSYTLG * bemenet. 6 DB30017 Kábelbemenetek membránbevezetőkhöz Texturált RAL 7035 poliészter-epoxi gyantával festett acélból készül. A membránokat a víz- és porálló kábelbemenetek kivitelezéséhez építik be szigetelt anyagokban (éghetőségi osztály V0), garantálva az IP 65-öt (külön rendelendő). Csavarokkal történő rögzítés. PB50037 Méretek A B Bemenettel összekapcsolandó Szélesség Mélység Rendelési szám** 6.5 B H* /400 NSYTLDFL H* 1000/ /400 NSYTLEFL G NSYTLGFL * bemenet. ** FL1 kivágások. DB30018EN A Kábelbemenetek előrejelölt lyukakkal Texturált RAL 7035 poliészter-epoxi gyantával festett acélból készül. Alaptartozék a Spacial CRNG szekrényekhez. Csavarokkal történő rögzítés. NSYTLDK PB50035 NSYTLEK Méretek A B Szélesség Mélység Bemenettel összekapcsolandó Rendelési szám /400 H* NSYTLDK / /400 H* NSYTLEK G NSYTLGK * bemenet. DB30019 DB NSYTLGK DB Szimbólum (mm) M NSYTLDK NSYTLEK NSYTLGK /6

27 Spacial CRN Ajtótartozékok Belső ajtó PB KPLM Lemezacél ajtó, RAL 7035 szürke szín. 3 mm-es kéttollú zárbetét. A belső ajtó szerelhető a szekrény elülső felületére vagy a mélységállító elemekre (nem szállítjuk alaptartozékként). Maximum teher: 30 kg/m. Belső ajtó és szerelőlemez mélységállító elemekre történő egyidejű szerelése standardként lehetséges. Nem kompatibilis ajtóütköző és ajtóérintkező felszerelésével. Keressen minket. Méretek Rendelési szám H 400 L 300 mm NSYPIN43 H 500 L 400 mm NSYPIN54 H 600 L 400 mm NSYPIN64 H 700 L 500 mm NSYPIN75 H 800 L 600 mm NSYPIN86* H 1000 L 600 mm NSYPIN106* H 1000 L 800 mm NSYPIN108* H 100 L 600 mm NSYPIN16 H 100 L 800 mm NSYPIN18* *Hegesztett függőleges profilokkal ellátva a kábelvezetés megkönnyítése érdekében. Méretek min. NSYPIN belső ajtó közvetlenül a szekrényre rögzítve. DB30015EN NSYPIN belső ajtó állítható NSYSDCR tartóra rögzítve. Ez esetben a belső ajtó és a szerelőlemez mélysége egyaránt állítható. D = A-51 cm E = B-59 cm G = B-9 cm (kivétel a CRNG, B-91) H = 3 cm (kivétel a CRNG, 38.3) I = 51 cm (kivétel a CRNG, 59) * C méret a /10. oldalon lévő általános táblázat szerint. Lásd még a tartozékokat Kábelcsatorna-tartó Ø mm 6/60. oldal DIN síntartó 6/1. oldal /7

28 Spacial PB PB5008 Spacial acélszekrények alkalmazási javaslat Javaslatok az Ön alkalmazásaihoz méretezve Spacial S57: univerzális acélszekrény rácsavarozható fedéllel Praktikusság Függőleges és vízszintes felszerelés. Kábelbevezető-lemezhez való kivágások nélküli test. Rácsavarozható fedél. 4 méret rácsavarozható fedéllel től ig. Üresen szállítva. Másféle méretre van szüksége? Kérjük, konzultáljon velünk. Spacial S3DB: elosztószekrény lenyíló fedéllel a könnyebb hozzáférés érdekében Ötletesség Függőleges és vízszintes felszerelés. Kábelbevezető-lemezhez való kivágások nélküli test os zsanér. 11 méret lenyíló fedéllel Ma50 Szé300 Mé150-től Ma50 Szé400 Mé150-ig. Megfordítható szekrény (a magasság lesz a szélesség). Üresen szállítva. Lépcsős tartóval és DIN sínnel bemutatott kivitel (külön rendelendő, lásd 6/1. oldalt). PB5000 Spacial S3DM: szekrény moduláris elosztási alkalmazásokhoz Praktikusság Felső és alsó kábelbevezető-lemezekkel ellátott test. 8 méret kábelbevezető-lemezzel és üvegezett ajtóval. Üresen szállítjuk. Moduláris kerettel bemutatott modell (külön rendelendő, lásd /36. oldalon). PB50003 Spacial VDM: zárt 19"-os szekrény helyi hálózatokhoz és elektronikához ipari környezetekben Funkcionalitás Beépített 19"-os oszlopprofilok 8 méret változattal: egyszeres és dupla test. A VDM modellek 19"-os oszlopprofilokkal vannak ellátva. PB50006 Spacial S3CM: HMIv szekrény, ideális minden interfészhez Ergonómia A keret sínje megfelelő merevséget biztosít a szekrénynek. 8 méret os elforgatás; csatlakozások teljes választéka, fix vagy elforgatható. /8

29 /9

30 Spacial Kiválasztási segédlet falra szerelhető szekrények alkalmazásához PB PB5008 PB50001 PB5000 PB Méretek Specifikáció Ajtók száma IP Acél ipari dobozok, IP66 Spacial S57 Üres alkalmazás szekrények S3DB kapcsolószekrények (1) FL kapcsolószekrények (1) S3DM moduláris szekrények üvegezett ajtóval (1) Alapszekrény VDM acélszekrények 19"-os lengő rack-kel H W D 1/6. oldal /3. oldalon /34. oldalon /36. oldalon /40. oldal NSYSBS NSYS3DB NSYS3DB NSYS3DB NSYSBS NSYS3DB NSYS3DBFL NSYSBS NSYS3DB NSYS3DBFL NSYS3DB NSYSBS NSYS3DB NSYVDM4U4P NSYS3DB4315 NSYS3DM4315T NSYS3DBFL NSYVDM7U4P NSYS3DB NSYS3DB5415 NSYS3DM5415T NSYVDM9U4P NSYS3DB6415 NSYS3DM6415T NSYS3DM6615T NSYS3DM7515T NSYVDM13U4P NSYS3DM8615T NSYVDM16U4P NSYS3DM10615T NSYS3DM10815T (1) Üres szekrény. Fali rögzítésű konzolok Merevítés nehéz terhekhez Kábel tömszelence PB5000 Acél: NSYAEFPFSC Rozsdamentes acél: NSYAEFPFXSC PB NSYAEFAHLBSC PB /44. oldal Más méretre van szüksége? Speciális színre vagy kivágásokra van szüksége? Ezen szekrények mindegyike egyénre szabható. Specifikus /30

31 Spacial PB50003 PB PB PB50007 PB50010 PB Tartozékok 19"-os szekrény üvegezett ajtóval () Villamosenergia-elosztás Automatika E száma 1-részes 19 -os fix rack E száma -részes 19"-os fix rack-kel E száma Moduláris Modulok szerelőkeret (fém) száma DIN síntartó és DIN sín Teli szerelőlemez Telequick szerelőlemez Alumínium függőleges sínek /40. oldal /41. oldal 6/3. oldal 6/. oldal 6/66. oldal 6/8. oldal NSYAMRD030 NSYMM3 NSYAMRD530 NSYMM305 NSYAMRD540 NSYMM540 NSYAMRD550 NSYMM550 NSYAMRD3030 NSYMM33 NSYMR33 NSYMDVR3 NSYAMRD3030 NSYMM33 NSYMR33 NSYAMRD3040 NSYMM43 NSYMR34 NSYMDVR3 NSYAMRD3040 NSYMM43 NSYMR34 NSYAMRD3050 NSYMM53 NSYMDVR3 NSYAMRD3050 NSYMM53 NSYMDVR3 NSYAMRD36 NSYMM36 NSYMDVR3 4 NSYVDM5U4F 5 NSYVDM5U4 5 NSYAMRD36 NSYMM36 NSYMDVR3 NSYVDM5U5 5 NSYAMRD36 NSYMM36 NSYMDVR3 NSYDLM4 4 NSYAMRD43 NSYMM43 NSYMR43 NSYMDVR4 NSYAMRD43 NSYMM43 NSYMR43 7 NSYVDM8U4F 8 NSYVDM8U4 8 NSYMM64 NSYMR46 NSYMDVR4 NSYVDM8U5 8 NSYAMRD48 NSYMM64 NSYMR46 NSYMDVR4 NSYAMRD54 NSYMM48 NSYMDVR4 NSYDLM48 48 NSYMM54 NSYMR54 NSYMDVR5 9 NSYVDM10U4F 10 NSYVDM10U4 10 NSYMM65 NSYMDVR5 NSYVDM10U5 10 NSYMM65 NSYMDVR5 NSYDLM48P 48 NSYAMRD64 NSYMM64 NSYMR64 NSYMDVR6 NSYDLM84P 84 NSYMM66 NSYMR66 NSYMDVR6 NSYDLM66 66 NSYMM75 NSYMR75 NSYMDVR7 NSYDLM88 88 NSYMM75 NSYMR75 NSYMDVR7 13 NSYVDM14U4F 14 NSYVDM14U4 14 NSYMDVR7 NSYVDM14U5 14 NSYMDVR7 NSYDLM84/ NSYDLM11 NSYMM86 NSYMR86 NSYMDVR8 NSYDLM84/ NSYDLM11 NSYMM86 NSYMR86 NSYMDVR8 16 NSYVDM17U4F 17 NSYVDM17U4 17 NSYMM86 NSYMR86 NSYMDVR8 NSYVDM17U5 17 NSYMM86 NSYMR86 NSYMDVR8 NSYDLM168/ NSYDLM40 NSYMM106 NSYMR106 NSYMDVR10 NSYDLM168/ NSYDLM40 NSYMM108 NSYMR108 NSYMDVR10 () Teli ajtó, kérjük, konzultáljon velünk. Egyéb kábelbevezetők Önmetsző csavarok PB PB /53. oldal PB ref. NSYS13M5HS 6/9. oldal /31

32 Spacial S3DB Az ideális elosztószekrény alkalmazása számára Áttekintés Kapcsolószekrény 150 mm-es mélységgel, Ma50 Szé300-tól Ma600 Szé400 mm-ig teli ajtóval, kapcsolókkal való felszereléshez. A test nem rendelkezik semmilyen kábelbevezető-nyílással. 11 rendelési szám. Kiválasztási segédlet, /30. oldal. Műszaki jellemzők Védettségi fokozat: IP 66. Külső mechanikus behatásoknak való ellenállás: IK 10. Strukturált felület, poliészter-epoxi porfestés, RAL 7035 szürke szín. PB50000 Függőleges helyzet PB50000 Vízszintes helyzet Test Egy darabból készült test, hajlított és hegesztett. Elülső sín dupla lemezvastagsággal, csatorna alakú. Mélység 150 mm. A kapcsolószekrény felszerelhető függőlegesen is (a szélesség lesz a magasság). Falra szerelés közvetlenül, vagy rögzítőfülek segítségével (külön rendelendő). 4 M8 5 vállas hátsó csapszeg. Kábelbevezető-nyílás nélküli test. PB5008 Hegesztett csapok az ajtón és a szekrényen (a földelő kábel külön rendelendő) PB5008 > 180º Beszerelési példa lépcsős szerelőlemezzel Ajtó Könnyen levehető és megfordítható ajtó, 0 mm-es visszahajtás dupla lemezvastagsággal, ami kiváló merevséget biztosít; zsanérral ellátva, mely 180 -ig nyílik. Több, mint 180 -os ajtónyithatóság a maximális hozzáférés érdekében (az ajtó a szekrénytesten helyezkedik el felső pozícióban). Maximum megengedett teher az ajtón: 0 kg/m. A falra szerelhető szekrény alaptartozékként 3 mm-es kéttollú zárral szállítva. Poliuretán tömítés. M6 16 földelőcsavar az ekvipotenciális csatlakozáshoz az ajtó és a szekrénytest között. Hozzárendelt tartozékok A 150 mm mélységű kapcsolószekrény az alábbi tartozékokkal szerelhető fel: A 4 M8 5 vállas hátsó csapszegre szerelendő sín. A sínekre szerelendő szimmetrikus sín. A test és az ajtó közé helyezendő 6 mm -es földelő fonat. Felszerelhető teli szerelőlemezzel, lásd 6/. oldalt. Ezt a kategóriát kiegészíti a Spacial ajánlat rácsavarozható fedéllel, lásd 1/6. oldalt. PB Specifikus Kérésre lehetőség van azonos szekrény méret felszerelésére standard nyílással rendelkező ajtóval (nem lenyíló). Kérjük, konzultáljon velünk. Lásd még a tartozékokat Rögzítőfülek földelőhöz 6/80. oldal Kábelbemenetek csatlakozók nélkül 6/47. oldal Kémlelőablak 6/74. oldal /3
