1 A TERMÉSZETES FÉNYÉRT AZ INDU-LIGHT ÚJ FELÜLVILÁGÍTÓJA. GAZDASÁGOS ÁR ÉS TELJESÍTMÉNY. Az INDU-LIGHT komplett felülvilágító rendszereket gyárt önhordó kivitelben új és felújítandó épületekhez.

2 Alternatív felülvilágítónk alternatív megoldása a LICHTKUPPEL-nek, még akkor is, ha 25 -os hajlásszögtől a függőleges felületekig építik be. Gazdaságos Az egy illetve dupla nyílószárnyú a legkülönbözőbb nagyságokban készül a teljesítmény és az ár optimális összehangolásával. A szabvány méretek mellett majdnem minden tetőnyíláshoz illeszkedik. Rugalmas A dupla nyílószárnyú Dachlicht a hőés füstelvezetésen túl, napsütés esetén, szellőztetésre is alkalmas. Az akadálytalan vízelvezetést a lábazati eresz biztosítja. Komplett egy horganyzott acéllemez lábazaton helyezkedik el, melyet RAL 9002-vel azonos színárnyalatra festenek. A lábazat a megfelelő hőszigeteléssel szigetelhető, és a már meglévő tetőhéjazathoz csatlakoztatható. Sokoldalú A felülvilágító 10, 16 vagy 20 mm vastag opál vagy víztiszta polikarbonát lemezzel fedett. Ezek B1 (éghető) és B2 (nem égve csepegő) minőségben választhatók. A szabvány kitöltés mellett Acryl üveggel, szendvicspanellel és kemény fedéssel is beépíthető.

3 Beépíthető A már meglévő választékunkba való magas beépítettség bizonyítja, a TOPLINE és PROLINE sáv felülvilágítónkba történő beépítés lehetőségét. Vízszigetelés Az optimálisan egymásra rögzített profilok garantálják a maximális vízszigetelést és mindenek előtt a maximális szerelhetőséget. Műszaki adatok Hő- és füstelvezető készülék ISO- kerettel vagy lábazattal DIN szerint Az eszköz nyitása termikusautomatikus 68 v. 93 C-on, vagy vésznyitó szekrény által Szellőztetéshez a nyitás pneumatikus munkahengerrel vagy E-motorral történik Kitöltő anyagok igény szerint: fényáteresztő coextrudált (longlife) több rétegű polikarbonát lap, Acryl üveg, szendvicspanel vagy kemény fedés Az ISO- keretek biztosítják a termikus elválasztást a aljzata és fedése között, melyek alumínium kezdő szorítóprofilból készülnek Extra szélességű közép vízszigetelés EPDM- gumilemezből a nyílószárnyak vízszigetelése érdekében A polikarbonát lapokat csavarok nélkül, csak könnyű lefogó profilokkal rögzítik Horganyzott acéllemez lábazat RAL 9002-vel azonos színre festve, egy 50 mm vtg. hőszigetelés beépítéséhez előkészítve Alternatíva: GFK lábazat Mindkét nyílószárny külsőzsanérral rögzített és egy középereszen vezeti el a vizet (DUPLA NYÍLÓSZÁRNYÚ )

4 Műszaki adatok. SÁV FELÜLVILÁGÍTÓ RENDSZER Fényáteresztő építőelemek Könnyű rögzítő pántokkal rögzített több rétegű polikarbonát lapok. Vastagság: 10, 16 és 20 mm. A külső réteg az időjárás hatásainak jobb elviselése érdekében coextrudált. A hőenergia sugarak elnyelése érdekében viszont opálszínre festett. PC 10 mm/2 PC 16 mm/5 PC 20 mm/6 U-érték: 3,1 W/m 2 K 2,5 W/m 2 K 1,67 W/m 2 K Fényáteresztő képesség színtelen PC estén: kb. 80% kb. 69% kb. 58% Fényáteresztő képesség opál PC estén: kb. 60% kb. 45% kb. 42% Max. szükséges hőmérséklet: 115 C 115 C 115 C Tűzállóság DIN 4102 szerint: B1; B-s1,d0 B2; B-s1,d0 B2; B-s1,d0 PROLINE TOPLINE CITYLINE SKYLINE SHEDLINE LAMELLENLÜFTER MZL-2525 (Több funkciós szellőztetők) Ütésállóság DIN sz.: Hóteher: Szélszívás: jégeső, labda és hockey- labda biztos 2,00 kn/m 2 -ig 1,62 kn/m 2 -ig Nagy terhek esetén kérésre egyedi kivitelezés is lehetséges Hő- és füstelvezető berendezés: DIN és VdS irányelv szerint. Nyílás méretek: Egy nyílószárny: Dupla nyílószárny: Névleges méret A B Névleges méret A B INDU LIGHT Produktion & Vertrieb GmbH West GmbH Lautrbachstraße 38 Willi-Brundert-Straße 3 Schützenwall Deilingen Halle / Saale Coesfeld Tel. (07426) Tel. (03 45) Tel. (02541) Fax (07426) Fax (03 45) Fax ((02541) Deilingen@indu-light.de Halle@indu-light.de Coesfeld@indu-light.de

5 felülvilágítónk alternatív megoldása a LICHTKUPPEL-nek, még akkor is, ha 25 -os hajlásszögtől a függőleges felületekig építik be. Az egy illetve dupla nyílószárnyú a legkülönbözőbb nagyságokban készül a teljesítmény és az ár optimális összehangolásával. A szabvány méretek mellett majdnem minden tetőnyíláshoz illeszkedik. egy horganyzott acéllemez lábazaton helyezkedik el, melyet RAL 9002-vel azonos színárnyalatra festenek. A lábazat a megfelelő hőszigeteléssel szigetelhető, és a már meglévő tetőhéjazathoz csatlakoztatható. Vízszigetelt eresz kialakítása A felülvilágító 10, 16 vagy 20 mm vastag opál vagy víztiszta polikarbonát lemezzel fedett. Ezek B1 (éghető) és B2 (nem égve csepegő) minőségben választhatók. A szabvány kitöltés mellett Acryl üveggel, szendvicspanellel és kemény fedéssel is beépíthető. Az optimálisan egymásra rögzített profilok garantálják a maximális vízszigetelést és mindenek előtt a maximális szerelhetőséget. A már meglévő választékunkba való magas beépítettség bizonyítja, a TOPLINE és PROLINE sáv felülvilágítónkba történő beépítés lehetőségét.

6 Műszaki adatok a természetes fényért Névleges méret A B Hő- és füstelvezető készülék ISO- kerettel vagy lábazattal DIN szerint Az eszköz nyitása termikus-automatikus 68 C-on, vagy vésznyitó szekrény által Szellőztetéshez a nyitás pneumatikus munkahengerrel vagy E-motorral történik Kitöltő anyagok igény szerint: fényáteresztő coextrudált (longlife) több rétegű polikarbonát lap, Acryl üveg, szendvicspanel vagy kemény fedés Az ISO- keretek biztosítják a termikus elválasztást a aljzata és fedése között, melyek alumínium kezdő szorítóprofilból készülnek Extra szélességű közép vízszigetelés EPDM- gumilemezből a nyílószárnyak vízszigetelése érdekében A polikarbonát lapokat csavarok nélkül, csak könnyű lefogó profilokkal rögzítik Horganyzott acéllemez lábazat RAL 9002-vel azonos színre festve, egy 50 mm vtg. hőszigetelés beépítéséhez előkészítve Névleges méret A B Hő- és füstelvezető készülék ISO- kerettel vagy lábazattal DIN szerint Az eszköz nyitása termikus-automatikus 68 C-on, vagy vésznyitó szekrény által Szellőztetéshez a nyitás pneumatikus munkahengerrel vagy E-motorral történik Kitöltő anyagok igény szerint: fényáteresztő coextrudált (longlife) több rétegű polikarbonát lap, Acryl üveg, szendvicspanel vagy kemény fedés Az ISO- keretek biztosítják a termikus elválasztást a aljzata és fedése között, melyek alumínium kezdő szorítóprofilból készülnek Extra szélességű közép vízszigetelés EPDM- gumilemezből a nyílószárnyak vízszigetelése érdekében A polikarbonát lapokat csavarok nélkül, csak könnyű lefogó profilokkal rögzítik Horganyzott acéllemez lábazat RAL 9002-vel azonos színre festve, egy 50 mm vtg. hőszigetelés beépítéséhez előkészítve Mindkét nyílószárny külsőzsanérral rögzített és egy középereszen vezeti el a vizet INDU LIGHT Produktion & Vertrieb GmbH West GmbH Lautrbachstraße 38 Willi-Brundert-Straße 3 Schützenwall Deilingen Halle / Saale Coesfeld Tel. (07426) Tel. (03 45) Tel. (02541) Fax (07426) Fax (03 45) Fax ((02541) Deilingen@indu-light.de Halle@indu-light.de Coesfeld@indu-light.de

7 31/01/ Egy nyílószárnyú Áttekintés Általános Építőipari Vizsgabizonyítvány P MPA E Egy nyílószárnyú különböző beépítési módokban. 1. Különböző méretekben SHEDLINE sáv felülvilágítóba szerelve; jelen esetben az egyik zárva a másik szellőztető módban látható. (Felhasználási példa!!!) 2. SKYLINE sáv felülvilágítóba szerelve, jelen esetben NRA hő- és füstelvezető/ szellőztető nyílószárny NRA- hő- és füstelvezető állásban illetve szellőztető állásban. Felhasználási példa!!!) felülvilágítók NRA- hő- és füstelvezető / szellőztető és fixen beépített eszközök lehetnek. Szabványszerű kialakítása (NRAhő- és füstelvezető) levegő nyomásával (CO 2 ) történik. Ezen kívül optimálisan szellőztető eszközként is alkalmazható, mely funkció a megrendelő által elkészített pneumatikus hálózaton történő, levegő nyomásával vagy E-motorral (230 V, 24 V) működtethető. Az alapszerkezet hengerelt alumínium profilokból, a kötő elemek nemes acélból készülnek. Kitöltő elemként könnyű rögzítésű víztiszta vagy opál 10, 16 vagy 20 mm vtg. polikarbonát lapokat helyeznek el. Ezek minősége B1 vagy B2 (éghető vagy nem égve csepegő) kategóriákba sorolható. A több rétegű polikarbonát lapok külső oldala az időjárás hatásainak jobb elviselése érdekében coextrudáltak. A szabvány kitöltés mellett Acryl üveggel, szendvicspanellel és kemény fedéssel is beépíthető. 3. Pontszerű tetőelemként tervezve. 4. Falba helyezett függőleges elemként tervezve. Figyelem! Egy nyílószárnyú csak műanyag vagy szendvicspanel üvegezéssel szállítható, azaz üveg sáv felülvilágítók tartozékaként általában nem beépíthető. A változás jogát fenn tartjuk!

8 31/02/ Egy nyílószárnyú Áttekintés Indu-Light rendszer Fedési anyag Több rétegű polikarbonát lap 10 mm Több rétegű polikarbonát lap 16 mm ISO- elem Alu- Pur- Alu 16 mm U g - érték 3,1/2,8/2,5 W/m 2 K 1,8 W/m 2 K 1,49 W/m 2 K Fény átbocsátási tényező opál-fehér színezésű tiszta transzparens esetén Max. szükséges hőmérséklet 80/78/76 % 60/52/50 % 115 C 70 % 47 % 110 C Tűzállóság DIN 4102 szerint B1 égve csepegő; B-s1,d0 nem égve csepegő B2; B-s1,d0 nem égve csepegő B1/B2/B-s1, d0 nem égve csepegő Tűzállóság DIN szerint Kiolvadó tetőfelületként folyik / Kiolvadó tetőfelületként nem folyik B-s1,d0 Ütés állóság DIN szerint Jégeső és hockey- labda biztos Alkalmazás Bevilágítás, természetes szellőztetés és füstelvezetés tetőépítésnél és felújításnál. Minden tetőszerkezetbe beépíthető. Alu-profil Natúr eloxált vagy porszórt Lábazat Horganyzott vagy festett (RAL 9002), GFK Egyéb kivitelezési lehetőség Kemény fedés Kérésre más szerkezet is lehetséges. A változás jogát fenn tartjuk!

9 31/03/ Egy nyílószárnyú Nyílószárny kialakítás (Építési méret függő) (Építési méret függő) Névleges vastagság Építőanyag Tűzállóság Metszeti ábrázolás 10 mm 2 rtg. Polikarbonát B1; B-s1,d0 10 mm 3 rtg. (*) Polikarbonát B1; B-s1,d0 10 mm 4 rtg. (*) Polikarbonát B2; B-s1,d0 16 mm 2 rtg. Acryl üveg (PMMA) B2; B-s1,d0 16 mm 3 rtg. (*) Polikarbonát B1 / B2; B- s1,d0 16 mm 4 rtg. (*) Polikarbonát B2; B-s1,d0 20 mm 5 rtg. (*) Polikarbonát B1 / B2; B- s1,d0 16 mm ISO- panel Al / Pur / Al B1 / B2; B- s1,d0 (*) Kérésre lehetséges. A változás jogát fenn tartjuk!

10 31/04/ Egy nyílószárnyú Szabvány építési méret 1. Keresztmetszet, hosszmetszet felülnézet. és Névleges méret A * B [m] 1,00 * 1,00 A [mm] 1000 B [mm] 1000 C [mm] 890 D [mm] 890 A geo [m 2 ] 1,00 C V 0,75 A W WLW- vel [m 2 ] 0, Mérettáblázat geometriai (A g ) és aerodinamikai (A W ) értékekkel. 1,00 * 1, ,50 0,75 1,125 1,00 * 2, ,00 0,75 1,500 1,20 * 1, ,44 0,75 1,080 1,20 * 1, ,80 0,75 1,350 1,20 * 1, ,16 0,75 1,620 1,20 * 2, ,00 0,75 2,250 1,50 * 1, ,25 0,75 1,688 1,50 * 1, ,70 0,75 2,025 1,50 * 2, ,75 0,75 2,813 1,80 * 1, ,24 0,75 2,430 1,80 * 2, ,50 0,75 3,375 2,00 * 2, ,00 0,75 3,000 2,00 * 2, ,00 0,75 3,750 2,20 * 2, ,84 0,75 3,630 A változás jogát fenn tartjuk!

11 31/05/ Egy nyílószárnyú Keresztmetszet nyitásmód 1. Keresztmetszet NRAmunkahengerrel GFK- lábazat Tartóprofil Kondenzvíz elvezető furat Fém- lábazat Lábazat Tartóprofil Kondenzvíz elvezető furat Tető vízszigetelésével való csatlakozás 2.1. Keresztmetszet GFK- lábazat zsanérral, hozzátartozó PVCkeret lehetséges. Tetőfólia Lábazat Hőszigetelés (60 mm vtg.) 2.2. Keresztmetszet Fém lábazat zsanérral. Hegesztett tetőfólia toldás A változás jogát fenn tartjuk!

12 31/06/ Egy nyílószárnyú Keresztmetszet nyitásmód 1. Hosszmetszet Acél lábazat NRAmunkahengerrel és szélcsendesítő falakkal (WLW). Szélcsendesítő fal Szélcsendesítő fal tartó Tartóprofil Vonórúd (B >= ) Lábazat Hőszigetelés (60 mm vtg.) Kondenzvíz elvezető furat Tetőfólia Hegesztett tetőfólia toldás 2. Hosszmetszet Acél lábazat szélcsendesítő falakkal (WLW). A változás jogát fenn tartjuk!

13 31/07/ Egy nyílószárnyú Lábazat felépítés 1. Keresztmetszet NÉVLEGES MÉRET 2. Hosszmetszet NÉVLEGES MÉRET 3. Lábazat kialakítás Más magasság a megfelelő tetőszerkezettel lehetséges. A változás jogát fenn tartjuk!

14 31/08/ Egy nyílószárnyú Lábazatrögzítés Lábazattalp hossza Tetőszerkezetbe való rögzítés Lábazati magasság Lábazattalp hossza LÁBAZAT RÖGZÍTÉSE A TETŐSZERKEZETHEZ TETŐSZERKEZET Acéllemez és acél trapézlemezt RÖGZÍTÉS Lemezcsavar DIN 7983 szerint 6,3*25, gumitömítéses alátéttel Fapalló Facsavar DIN 96 vagy 571 szerint 6*50, U- alátéttel DIN 9021 szerint D=6,4 Vasbeton FISCHER- biztonsági csavar 7*65 U- alátéttel d= 7,4 DIN 9021 szerint S10 R60 FISCHER- dübelbe helyezve M8 gépi csavarozás DIN 933 szerint M8 fém dübelbe elhelyezve A változás jogát fenn tartjuk!

15 31/09/ Egy nyílószárnyú Lábazat felépítés Beépítési szög: 30 Névleges méret A * B [m] 1,00 * 1,00 A [mm] 1000 B [mm] 1000 A geo [m 2 ] 1,00 C V A W WLW- vel [m 2 ] 0 1. Kereszt-, Hosszmetszet, felülnézet 1,00 * 1, ,50 0,975 1,00 * 2, ,00 1,300 1,20 * 1,20 1,20 * 1,50 1,20 * 1,80 1,20 * 2,50 1,44 1,80 2,16 3, ,170 1,404 1, Mérettáblázat geometriai (A g ) és aerodinamikai (A W ) értékekkel 1,50 * 1,50 2,25 1,463 1,50 * 1,80 2, ,50 * 2,50 3,75 2,438 1,80 * 1,80 3,24 2,106 1,80 * 2,50 4, ,00 * 2, , ,00 * 2, ,00 3,250 2,20 * 2, ,84 3,146 Beépítési szög: 45 Névleges méret A * B [m] 1,00 * 1,00 A [mm] 1000 B [mm] 1000 A geo [m 2 ] 1,00 C V 0,60 A W WLW- vel [m 2 ] 0, Kereszt-, Hosszmetszet, felülnézet 1,00 * 1, ,50 0,60 0,900 1,00 * 2, ,00 0,60 1,200 1,20 * 1,20 1,20 * 1,50 1,20 * 1,80 1,20 * 2,50 1,44 1,80 2,16 3,00 0,60 0,60 0,60 0,60 0,864 1,080 1,296 1, Mérettáblázat geometriai (A g ) és aerodinamikai (A W ) értékekkel 1,50 * 1,50 2,25 0,60 1,350 1,50 * 1,80 2,70 0,60 1,620 1,50 * 2,50 3,75 0,60 2,250 1,80 * 1,80 3,24 0,60 1,944 1,80 * 2,50 4,50 0,60 2,700 2,00 * 2, ,00 0,60 2,400 2,00 * 2, ,00 0,60 3,00 2,20 * 2, ,84 0,60 2,904 A változás jogát fenn tartjuk!

16 31/10/ Egy nyílószárnyú Szabvány építési méret Beépítési szög: Kereszt-, Hosszmetszet, felülnézet Névleges méret A * B [m] 1,00 * 1,00 A [mm] 1000 B [mm] 1000 A geo [m 2 ] 1,00 C V A W WLW- vel [m 2 ] 0 2. Mérettáblázat geometriai (A g ) és aerodinamikai (A W ) értékekkel 1,00 * 1, ,50 0,975 1,00 * 2, ,00 1,300 1,20 * 1,20 1, ,20 * 1,50 1,80 1,170 1,20 * 1,80 2,16 1,404 1,20 * 2,50 3,00 1,950 1,50 * 1,50 2,25 1,463 1,50 * 1,80 2, ,50 * 2,50 3,75 2,438 1,80 * 1,80 3,24 2,106 1,80 * 2,50 4, ,00 * 2, , ,00 * 2, ,00 3,250 2,20 * 2, ,84 3,146 A változás jogát fenn tartjuk!

17 31/11/ Egy nyílószárnyú Keresztmetszet nyitásmóddal Beépítési szög 30, 45, 60 Nyitási szög NRA 1. Keresztmetszet NRAmunkahengerrel Beépítési szög Tartóprofil DL- lábazat ISO- kerettel Tartóprofil SKYLINE SHEDLINE Hőszigetelés Fólia 2.1. Keresztmetszet Lábazat A nyílószárny hosszúságnál, mely egyenlő a felülvilágító oldalszélességével Kondenzvíz elvezető furat Tetőfólia Hőszigetelés (60 mm vtg.) Hegesztett tetőfólia toldás Lábazat SKYLINE SHEDLINE Tartóprofil Kondenzvíz elvezető furat DL- lábazat ISO- kerettel 2.2. Keresztmetszet Keresztkiváltás A nyílószárny hosszúságnál, mely kisebb a felülvilágító oldalszélességénél. Tartóprofil Keresztkiváltás SKYLINE SHEDLINE A változás jogát fenn tartjuk!

18 31/12/ Egy nyílószárnyú Hosszmetszet Beépítési szög 30, 45, Keresztmetszet NRAmunkahengerrel és szélcsendesítő fallal 2.1. Hosszmetszet Szélcsendesítő fallal Tartóprofil Kondenzvíz elvezető furat Szélcsendesítő fal Szélcsendesítő fal tartó Vonórúd (B >= ) DL- lábazat ISO- kerettel B Tartóprofil SKYLINE SHEDLINE A változás jogát fenn tartjuk!

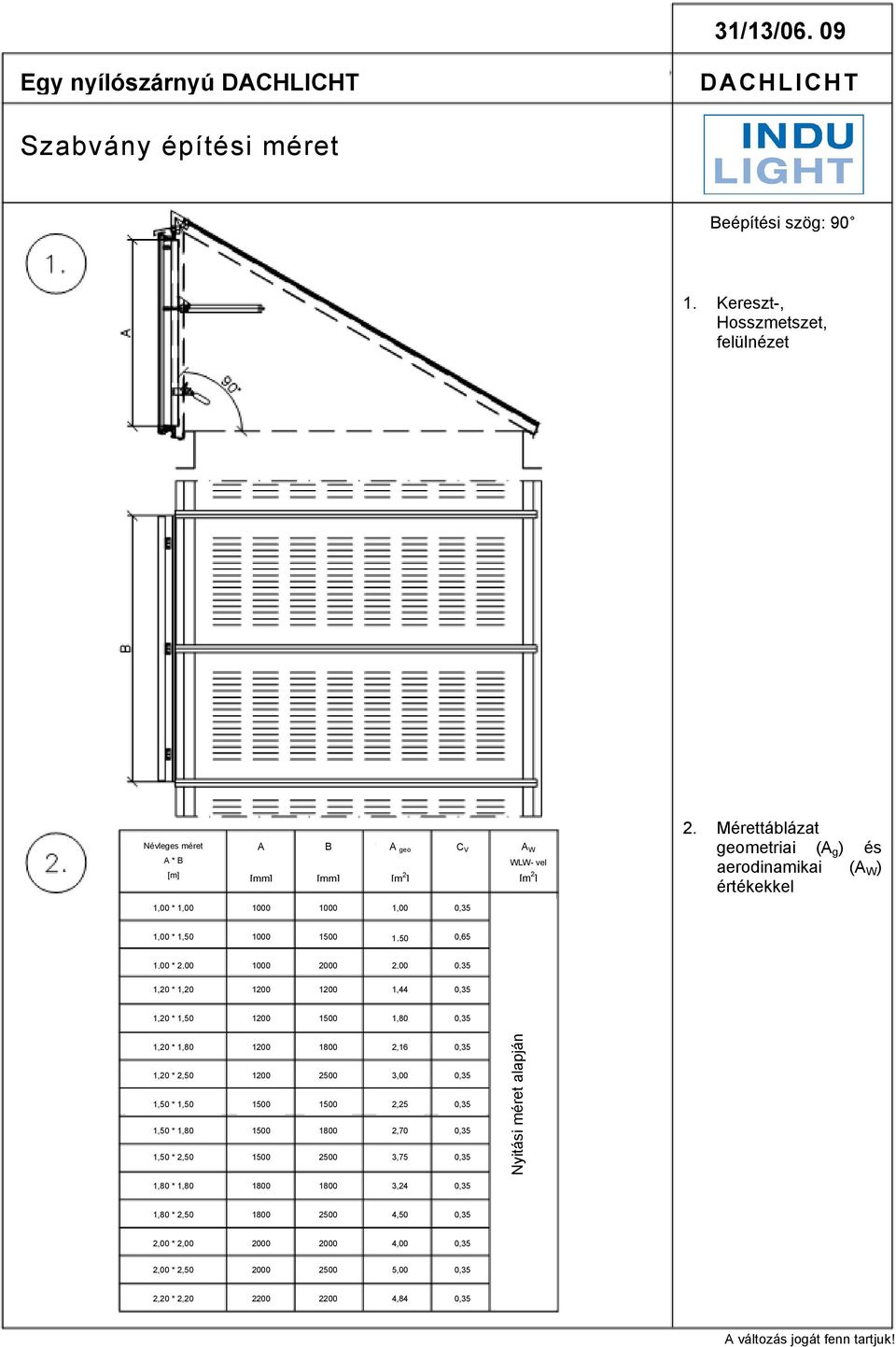

19 31/13/ Egy nyílószárnyú Szabvány építési méret Beépítési szög: Kereszt-, Hosszmetszet, felülnézet Névleges méret A * B [m] A [mm] B [mm] A geo [m 2 ] C V A W WLW- vel [m 2 ] 2. Mérettáblázat geometriai (A g ) és aerodinamikai (A W ) értékekkel 1,00 * 1, ,00 0,35 1,00 * 1, ,50 1,00 * 2, ,00 0,35 1,20 * 1,20 1,44 0,35 1,20 * 1,50 1,80 0,35 1,20 * 1,80 1,20 * 2,50 1,50 * 1,50 1,50 * 1,80 1,50 * 2,50 2,16 3,00 2,25 2,70 3,75 0,35 0,35 0,35 0,35 0,35 Nyitási méret alapján 1,80 * 1,80 3,24 0,35 1,80 * 2,50 4,50 0,35 2,00 * 2, ,00 0,35 2,00 * 2, ,00 0,35 2,20 * 2, ,84 0,35 A változás jogát fenn tartjuk!

20 31/14/ Egy nyílószárnyú Keresztmetszet nyitásmóddal Beépítési szög Keresztmetszet NRA- hengerrel Tartóprofil függőleges üvegezés Tartóprofil függőleges üvegezés 2.1. Keresztmetszet Lábazat A nyílószárny hosszúságnál, mely egyenlő a felülvilágító oldalszélességével Kondenzvíz elvezető furat Hegesztett tetőfólia toldás Tetőfólia Tartóprofil Kondenzvíz elvezető furat DL- lábazat ISO- kerettel Hőszigetelés (60 mm vtg.) Lábazat függőleges üvegezés Keresztkiváltás függőleges üvegezés 2.2. Keresztmetszet Keresztkiváltás A nyílószárny hosszúságnál, mely kisebb a felülvilágító oldalszélességénél. A változás jogát fenn tartjuk!

21 31/15/ Egy nyílószárnyú Hosszmetszet Beépítési szög 30, 45, Hosszmetszet NRA- hengerrel 2.1. Hosszmetszet Tartóprofil Kondenzvíz elvezető furat Vonórúd (B >= ) DL- lábazat ISO- kerettel B Tartóprofil SKYLINE SHEDLINE A változás jogát fenn tartjuk!

22 31/16/ Dupla nyílószárnyú Áttekintés Általános Építőipari Vizsgabizonyítvány P MPA E Dupla nyílószárnyú különböző beépítési módban. 1. Különböző méretekben donga formájú sáv felülvilágítóba az egyes felülvilágító elemek közé szerelve; úgy, hogy a felülvilágító szélessége megegyezik a szélességével. (Felhasználási példa!!!) 2. Különböző méretekben donga formájú sáv felülvilágítóba az egyes felülvilágító elemekre szerelve; úgy, hogy a felülvilágító szélessége nagyobb a szélességénél (Felhasználási példa!!!) felülvilágítók NRA- hő- és füstelvezető / szellőztető eszközök lehetnek. Szabványszerű kialakítása (NRA) levegő nyomásával (CO 2 ) történik. Ezen kívül optimálisan szellőztető eszközként is alkalmazható, mely funkció a megrendelő által elkészített pneumatikus hálózaton történő, levegő nyomásával vagy E-motorral (230 V, 24 V) működtethető. Az alapszerkezet hengerelt alumínium profilokból, a kötő elemek nemes acélból készülnek. A szerkezet közepén található vízelvezető csatorna hőszigetelt. Kitöltő elemként könnyű rögzítésű víztiszta vagy opál 10, 16 vagy 20 mm vtg. polikarbonát lapokat helyeznek el. Ezek minősége B1 vagy B2 (éghető vagy nem égve csepegő) kategóriákba sorolható. A több rétegű polikarbonát lapok külső oldala az időjárás hatásainak jobb elviselése érdekébe coextrudáltak. A szabvány kitöltés mellett Acryl üveggel, szendvicspanellel és kemény fedéssel is beépíthető. 3. Pontszerű tetőelemként tervezve. A változás jogát fenn tartjuk!

23 31/17/ Dupla nyílószárnyú Szabvány építési méret 1. Keresztmetszet, hosszmetszet felülnézet. és Névleges méret A * B [m] A [mm] B [mm] C [mm] D [mm] A geo [m 2 ] C V A W WLW- vel [m 2 ] 2. Mérettáblázat geometriai (A g ) és aerodinamikai (A W ) értékekkel. 1,20 * 1, ,44 0,936 1,20 * 1, ,80 1,170 1,20 * 1, ,16 1,404 1,20 * 2, ,00 1,950 1,50 * 1, ,25 1,463 1,50 * 1, ,70 1,755 1,50 * 2, ,60 2,340 1,50 * 2, ,75 2,438 1,80 * 1, ,24 2,106 1,80 * 2, ,32 2,808 1,80 * 2, ,50 2,925 2,00 * 2, ,84 3,146 2,00 * 2, ,25 4,063 A változás jogát fenn tartjuk!

24 31/18/ Dupla nyílószárnyú Keresztmetszet nyitásmóddal 1. Keresztmetszet NRA- hengerrel Acél lábazat Kondenzvíz elvezető Tetőfólia Tartóprofil Hőszigetelt középeresz 2.1. Keresztmetszet Fém lábazat zsanérral. Hegesztett tetőfólia toldás Lábazat Hőszigetelés (60 mm vtg.) Kondenzvíz elvezető Szimmetria- tengely 2.2. Keresztmetszet Középcsatorna. C/2 100mm C A A változás jogát fenn tartjuk!

25 31/19/ Dupla nyílószárnyú Hosszmetszet 1. Hosszmetszet Acél lábazat NRAmunkahengerrel és szélcsendesítő falakkal (WLW). Szélcsendesítő fal Szélcsendesítő fal tartó Tartóprofil Vonórúd (B >= ) Lábazat Hőszigetelés (60 mm vtg.) Kondenzvíz elvezető furat Tetőfólia Hegesztett tetőfólia toldás 2. Hosszmetszet Acél lábazat szélcsendesítő falakkal (WLW). A változás jogát fenn tartjuk!

26 31/20/ Dupla nyílószárnyú Lábazatkialakítás 1. Keresztmetszet 2. Hosszmetszet 3. Lábazat kialakítás Más magasság a megfelelő tetőszerkezettel lehetséges. A változás jogát fenn tartjuk!

27 31/21/ Dupla nyílószárnyú Lábazatrögzítés Lábazattalp hossza Tetőszerkezetbe való rögzítés Lábazati magasság Lábazattalp hossza LÁBAZAT RÖGZÍTÉSE A TETŐSZERKEZETHEZ TETŐSZERKEZET Acéllemez és acél trapézlemezt RÖGZÍTÉS Lemezcsavar DIN 7983 szerint 6,3*25, gumitömítéses alátéttel Fapalló Facsavar DIN 96 vagy 571 szerint 6*50, U- alátéttel DIN 9021 szerint D=6,4 Vasbeton FISCHER- biztonsági csavar 7*65 U- alátéttel d= 7,4 DIN 9021 szerint S10 R60 FISCHER- dübelbe helyezve M8 gépi csavarozás DIN 933 szerint M8 fém dübelbe elhelyezve A változás jogát fenn tartjuk!

28 31/22/ Dupla nyílószárnyú Építési variációk donga sáv felülvilágítóba Variáció 1 A szélességű sáv felülvilágítóba beépítve 1. Keresztmetszet NRAmunkahengerrel A = sávszélesség 2. Felülnézet A változás jogát fenn tartjuk!

29 31/23/ Dupla nyílószárnyú Építési variációk donga sáv felülvilágítóba Variáció 2 A -nál nagyobb szélességű sáv felülvilágítóba beépítve 1. Keresztmetszet NRA- hengerrel A < sávszélesség 2. Felülnézet A változás jogát fenn tartjuk!

30 31/24/ Egy nyílószárnyú Pos. 1.: Egy nyílószárnyú Névleges méret: m / Lábazat cm Napi bevilágításra alkalmas eszköz lábazattal, mely fix kivitelben is lehetséges; a kivitelezést megelőzően a szellőztetési szükséglet megállapítása szükséges. Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a nyílószárny keretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkehet sérülés a hőtágulás következtében. A lábazat RAL 9002 színhez hasonló színárnyalatra festett horganyzott acéllemezből készül és a beépítésnél 60 cm vtg. hőszigeteléssel szigetelik. Az alsó perem beépítése előtt a tető hőszigetelése ellenőrizendő. A tetővel való csatlakozás kiépítése a megrendelő kötelessége! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

31 31/25/ Egy nyílószárnyú Pos. 2.: Egy nyílószárnyú NRA Névleges méret: m / Lábazat cm A W - érték: Természetes hő- és füstelvezető eszköz lábazattal DIN szerint. Az eszköz 68 C-on termikus- automatikusan vagy csoportosan manuálisan nyílik. A nyílószárnyak nyitása pneumatikus- hengerrel történik. Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a nyílószárny keretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkezhet sérülés a hőtágulás következtében. A lábazat RAL 9002 színhez hasonló színárnyalatra festett horganyzott acéllemezből készül és a beépítésnél 60 cm vtg. hőszigeteléssel szigetelik. Az alsó perem beépítése előtt a tető hőszigetelése ellenőrizendő. A tetővel való csatlakozás kiépítése a megrendelő kötelessége! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

32 31/26/ Dupla nyílószárnyú Pos. 3.: Dupla nyílószárnyú Névleges méret: m / Lábazat cm Napi bevilágításra alkalmas eszköz lábazattal, mely fix kivitelben is lehetséges; a kivitelezést megelőzően a szellőztetési szükséglet megállapítása szükséges (max. nyitási szög 90 ). Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a nyílószárny keretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkehet sérülés a hőtágulás következtében. Mindkét nyílószárnyat külső zsanérozás tartja, és a vízelvezetés egy középereszen történik. A lábazat RAL 9002 színhez hasonló színárnyalatra festett horganyzott acéllemezből készül és a beépítésnél 60 cm vtg. hőszigeteléssel szigetelik. Az alsó perem beépítése előtt a tető hőszigetelése ellenőrizendő. A tetővel való csatlakozás kiépítése a megrendelő kötelessége! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

33 31/27/ Dupla nyílószárnyú Pos. 4.: Dupla nyílószárnyú NRA Névleges méret: m / Lábazat cm A W - érték: Természetes hő- és füstelvezető eszköz lábazattal DIN szerint. Az eszköz 68 v. 93 C-on termikus- automatikusan vagy csoportosan manuálisan (vésznyitó szekrény által) nyílik. A nyílószárnyak nyitása pneumatikus- hengerrel történik. Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a nyílószárny keretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkehet sérülés a hőtágulás következtében. Mindkét nyílószárnyat külső zsanérozás tartja, és a vízelvezetés egy középereszen történik. A lábazat RAL 9002 színhez hasonló színárnyalatra festett horganyzott acéllemezből készül és a beépítésnél 60 cm vtg. hőszigeteléssel szigetelik. Az alsó perem beépítése előtt a tető hőszigetelése ellenőrizendő. A tetővel való csatlakozás kiépítése a megrendelő kötelessége! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

34 31/28/ Egy nyílószárnyú SHED- és SKYLINE- ban Pos. 5.: Egy nyílószárnyú Beépítési szög: Névleges méret m Napi bevilágításra alkalmas eszköz ISO- keretre, mely az üvegezési felületbe fix kivitelben is beépíthető; a kivitelezést megelőzően a szellőztetési szükséglet megállapítása szükséges. Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a nyílószárny keretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkehet sérülés a hőtágulás következtében. A termikusan elválasztott - talp alumínium profilból készül, teljes szélességében EPDM- gumiszigeteléssel vízszigetelt. Az alsó perem alapvastagsága 16mm! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

35 31/29/ Egy nyílószárnyú SHED- és SKYLINE- ban Pos. 6.: Egy nyílószárnyú NRA Beépítési szög: Névleges méret m A W - érték: Természetes hő- és füstelvezető eszköz lábazattal DIN szerint. Az eszköz 68 v, 93 C-on termikus- automatikusan vagy csoportosan manuálisan (vésznyitó szekrény által) nyílik. A nyílószárnyak nyitása pneumatikus- hengerrel történik. Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a nyílószárny keretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkehet sérülés a hőtágulás következtében. A termikusan elválasztott - talp alumínium profilból készül, teljes szélességében EPDM- gumiszigeteléssel vízszigetelt. Az alsó perem alapvastagsága 16mm! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

36 31/30/ Dupla nyílószárnyú SHED- és SKYLINE- Pos. 7.: Dupla nyílószárnyú Beépítési szög: Névleges méret m Napi bevilágításra alkalmas eszköz ISO- keretre, mely az üvegezési felületbe fix kivitelben is beépíthető; a kivitelezést megelőzően a szellőztetési szükséglet megállapítása szükséges. Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a szárnykeretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkehet sérülés a hőtágulás következtében. Mindkét nyílószárnyat külső zsanérozás tartja, és a vízelvezetés egy középereszen történik. A termikusan elválasztott - talp alumínium profilból készül, teljes szélességében EPDM- gumiszigeteléssel vízszigetelt. Az alsó perem alapvastagsága 16mm! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

37 31/31/ Dupla nyílószárnyú SHED- és SKYLINE- Pos. 8.: Dupla nyílószárnyú NRA Beépítési szög: Névleges méret m A W - érték: Természetes hő- és füstelvezető eszköz lábazattal DIN szerint. Az eszköz 68 v. 93 C-on termikus- automatikusan vagy csoportosan manuálisan (vésznyitó szekrény által) nyílik. A nyílószárnyak nyitása pneumatikus- hengerrel történik. Fényáteresztő elemként több rétegű polikarbonát lapokat alumínium szorítóprofilokkal rögzítik a nyílószárny keretbe. A polikarbonát lapok a külső oldala az időjárás viszontagságainak optimálása érdekében coextrudált. Könnyen rögzített, nem csavarozott, így nem keletkehet sérülés a hőtágulás következtében. Mindkét nyílószárnyat külső zsanérozás tartja, és a vízelvezetés egy középereszen történik. A termikusan elválasztott - talp alumínium profilból készül, teljes szélességében EPDM- gumiszigeteléssel vízszigetelt. Az alsó perem alapvastagsága 16mm! Darab szám 10 mm PC-SdP, U g = 3,10 W/m 2 K, opál / transzparens 10 mm PC-S3P, U g = 2,80 W/m 2 K, opál / transzparens 10 mm PC-S4P, U g = 2,50 W/m 2 K, opál / transzparens 10 mm PC-S4P, Heatstop 16 mm PC-S3P, U g = 2,40 W/m 2 K, opál / transzparens 16 mm PC-S5P, U g = 1,80 W/m 2 K, opál / transzparens 16 mm PC-S5P, Heatstop 20 mm PC-S6P, U g = 1,67 W/m 2 K, opál / transzparens 20 mm PC-S6P, Heatstop

38

39 EG-Konformitätserklärung wir die Indu-Light Produktion&Vertrieb GmbH Lauterbachstraße 38, D Deilingen Willi-Brundert-Straße 3, D Halle erklären in alleiniger Verantwortung, dass das Produkt Rauch- und Wärmeabzug System RAI-22J folgender Norm entspricht EN : Der Erklärung zugrunde liegt das EG-Konformitätszertifikat 0786-CPD VdS Schadenverhütung GmbH Amsterdamer Straße , D Köln Halle, 18. September 2007 Indu-Light Produktion&Vertrieb GmbH Leiter Qualitätsmanagement
