1 Megoldások nehéz kültéri körülményekhez Elosztószekrények, általános és kültéri hőmérsékletszabályozási megoldások

2 2

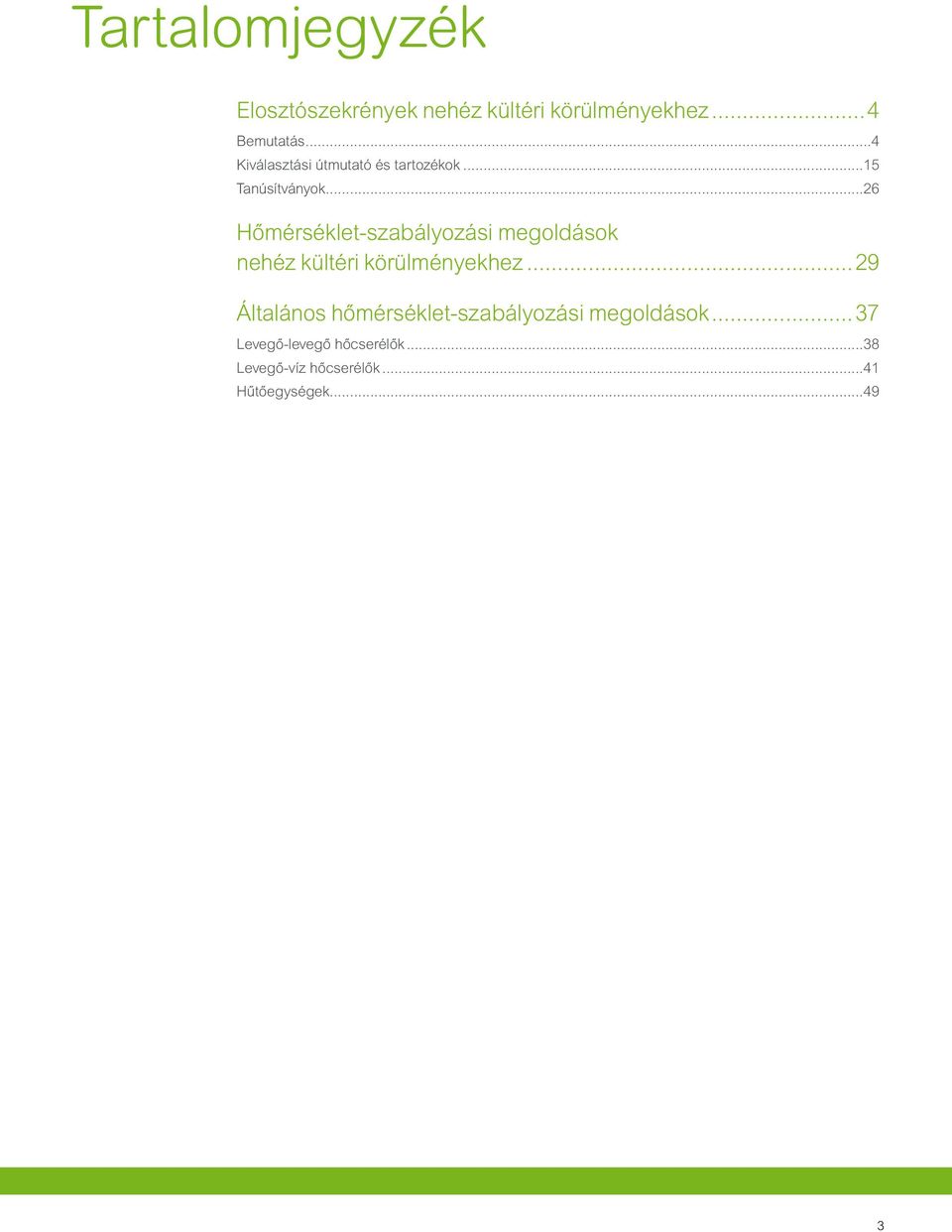

3 Tartalomjegyzék Elosztószekrények nehéz kültéri körülményekhez 4 Bemutatás...4 Kiválasztási útmutató és tartozékok...15 Tanúsítványok...26 Hőmérsékletszabályozási megoldások nehéz kültéri körülményekhez...29 Általános hőmérsékletszabályozási megoldások 37 Levegőlevegő hőcserélők...38 Levegővíz hőcserélők...41 Hűtőegységek

4 Egyre tö villamos projekt tartalmaz kültérre telepített berendezéseket, melyeknek esetenként a legneheze kültéri körülményeknek is meg kell megfelelniük. Kültéri telepítés: a megfelelő szekrény kiválasztása kulcsfontosságú! A berendezésgyártók, kivitelezők és ügyfeleik számára valós kockázatot jelent a megfelelő kültéri szekrény kiválasztása. Kiemelt fontosságú, komplex döntés, amely az időjárási körülményeken felül sokkal tö tényezőt foglal magában. Sok más alapvető paramétert kell figyelembe venni, mint például a lehetséges emberi beavatkozások, a rongálás kockázata, vagy a szekrény rejtettsége

5 Nem felejtettünk ki egyetlen kültéri paramétert sem! Azért, hogy a kültéri szekrényrendszer kiválasztása egyszerű és biztonságos legyen, a Schneider Electric kifejlesztette a teljes körű és egyedi koncepcióra épülő, nehéz kültéri körülményekre kialakított szekrénykínálatát. A koncepció egyesíti az összes olyan paramétert, amelyet egy kültéri szekrényrendszer kiválasztásánál figyelembe kell vennünk. Még azokat is, melyekről néha könnyen megfeledkezünk. Szabványos kültéri megfelelés és tanúsítványok Ellenállás a korrózióval és az éghajlati viszontagságokkal szemben Védelmi és rongálás elleni tartozékok Kiegészítők széles választéka Hőmérsékletszabályozási megoldások, szoftveres kiválasztó eszközök Személyre szabás Mindenre gondoltunk! Teljes körű megoldás nehéz kültéri körülményekhez A legneheze körülményekre tesztelt és tanúsított szekrények Emberi beavatkozásra (feltörés, rongálás stb.) tesztelt és tanúsított szekrények Folyamatos üzem és hosszú élettartam Energiahatékonysági megoldások 5

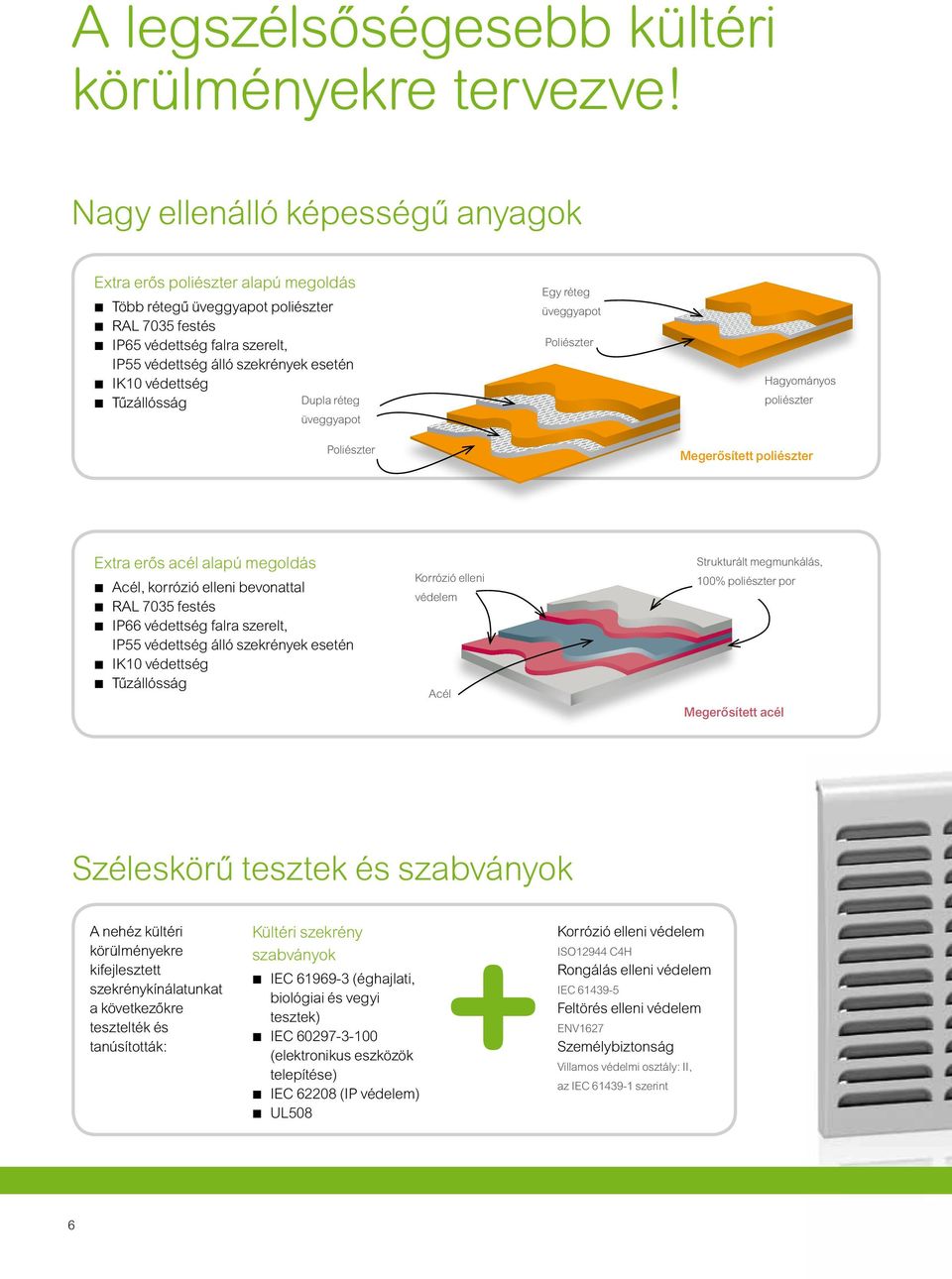

6 A legszélsőségese kültéri körülményekre tervezve! Nagy ellenálló képességű anyagok Extra erős poliészter alapú megoldás Tö rétegű üveggyapot poliészter RAL 7035 festés IP65 védettség falra szerelt, IP55 védettség álló szekrények esetén IK10 védettség Tűzállósság Dupla réteg üveggyapot Egy réteg üveggyapot Poliészter Hagyományos poliészter Poliészter Megerősített poliészter Extra erős acél alapú megoldás Acél, korrózió elleni bevonattal RAL 7035 festés IP66 védettség falra szerelt, IP55 védettség álló szekrények esetén IK10 védettség Tűzállósság Korrózió elleni védelem Acél Strukturált megmunkálás, 100% poliészter por Megerősített acél Széleskörű tesztek és szabványok A nehéz kültéri körülményekre kifejlesztett szekrénykínálatunkat a következőkre tesztelték és tanúsították: Kültéri szekrény szabványok IEC (éghajlati, biológiai és vegyi tesztek) IEC (elektronikus eszközök telepítése) IEC (IP védelem) UL508 Korrózió elleni védelem ISO12944 C4H Rongálás elleni védelem IEC Feltörés elleni védelem ENV1627 Személybiztonság Villamos védelmi osztály: II, az IEC szerint 6

7 Innovatív kültéri hőmérsékletszabályozási megoldások Nagy ellenállóképességű anyagok A legneheze kültéri körülményeknek való ellenállásra tesztelve és tanúsítva 3 hűtési architektúra, az Ön igényeire szabva Keskeny ventilátordoboz Minimális belső mélység (100 mm): 67% telepítési helyet spórol Maximális áramlási sebesség IP55 G3 szűrővel 230 V, 115 V és 24 VDC változatok UL engedélyezett Centrifugál ventilátor SLine TLine ILine Vékony, IP55 védettségű, Megerősített fém rács Minimális mélység (35 mm) Optimalizált áramlási sebesség Feltörés elleni tartozékok (opcionális) Megfelelő tartozékok a kültéri környezetnek való ellenállásért 7

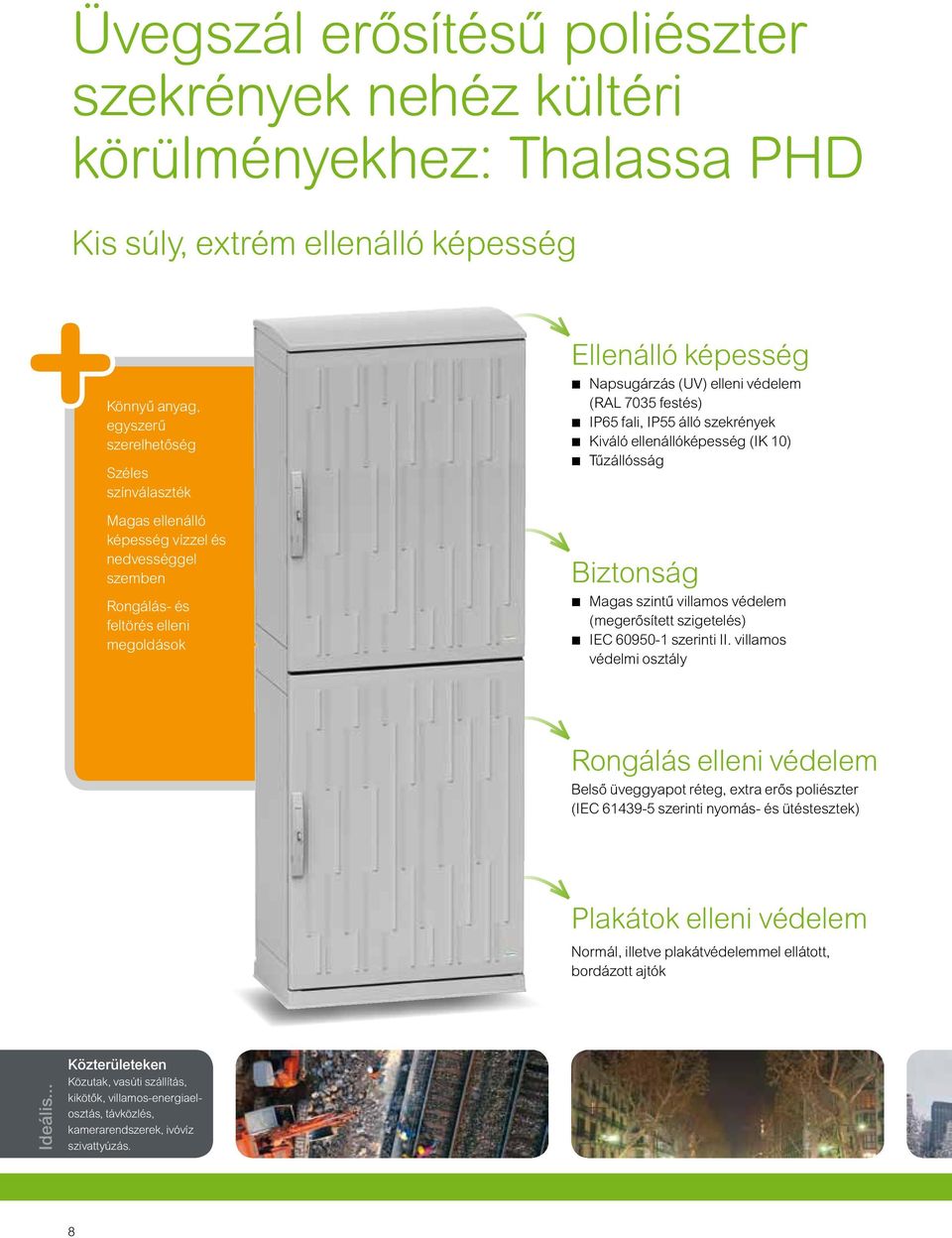

8 Üvegszál erősítésű poliészter szekrények nehéz kültéri körülményekhez: Thalassa PHD Kis súly, extrém ellenálló képesség Könnyű anyag, egyszerű szerelhetőség Széles színválaszték Magas ellenálló képesség vízzel és nedvességgel szemben Rongálás és feltörés elleni megoldások Ellenálló képesség Napsugárzás (UV) elleni védelem (RAL 7035 festés) IP65 fali, IP55 álló szekrények Kiváló ellenállóképesség (IK 10) Tűzállósság Biztonság Magas szintű villamos védelem (megerősített szigetelés) IEC szerinti II. villamos védelmi osztály Rongálás elleni védelem Belső üveggyapot réteg, extra erős poliészter (IEC szerinti nyomás és ütéstesztek) Plakátok elleni védelem Normál, illetve plakátvédelemmel ellátott, bordázott ajtók Ideális... Közterületeken Közutak, vasúti szállítás, kikötők, villamosenergiaelosztás, távközlés, kamerarendszerek, ivóvíz szivattyúzás. 8

9 Kiegészítők alaptartozékként Ívelt esővédő tető a vízpangás megelőzésére Korrózióvédett fém alkatrészek Kulcsos zár (1242E típus), illetve lakatolhatóság Alumínium alaplemez az egyszerű kábelbevezetéshez, a korrózió elkerüléséhez (állószekrények esetében) Ajtókitámasztó Rajztartó a tervek, dokumentumok számára Sokoldalúan kialakítható hőmérsékletszabályozás A tetőre, illetve a szekrény oldalára építhető szellőzés 3 előre megtervezett kültéri hűtési architektúra Kiegészítők széles választéka Hogyan válasszuk ki a megfelelő kültéri szekrényt: Hagyja, hogy szakértők kalauzolják! Mit kell figyelembe vennie? Időjárási körülmények Eső Hideg (akár ) Meleg (akár 80 C) Napsugárzás (UV) Időjárási viszontagságok (vihar, hó, fagy ) Páratartalom (akár 95%) b b Telepítési, szerelési korlátok Készülékek beépíthetősége Telepíthetőség Karbantarthatóság ENV1627 szerint tesztelt és tanúsított feltörés elleni tartozékok 19 keret, 2 m magasságig Akkumulátortartó tálcák Szellőző lábazat Tetőszellőztető modul Emelő és rögzítő tartozékok Emelésre készen Maximális szállítható teher: 500 kg Külső körülmények Emberekkel kapcsolatos (plakátok, feltörés, rongálás) Telepítéssel kapcsolatos (esztétikusság, hozzáférhetőség, zajszennyezés) Ne felejtse el A poliészter jo hőszigetelő mint az acél, vagy az alumínium, amelyek vezetik a hőt. A hatékony hőmérsékletszabályozás maximalizálja az elektromos eszközök teljesítményét és élettartamát. 9

10 Acélszekrények nehéz kültéri körülményekhez: Spacial SFHD, S3HD A kategória legjo megoldása a korrozív környezetekhez Extra védőbevonat! Számos egyedi tartozék és kiegészítő Rendkívüli ellenállóképesség a korrozív és nedves légkörrel szemben Ellenálló képesség Extra erős acél, korrózió elleni bevonattal (C4H ISO12944 tanúsított) Minden külső fémalkatrész korrózió elleni bevonattal ellátva Napsugárzás elleni (UV) védelem (RAL 7035 festés) IP66 fali, IP55 álló szekrények Kiváló ellenállóképesség (IK 10) Tűzálló Hőmérsékletszabályozás A tetőre, illetve a szekrény oldalára építhető szellőzés 3 előre megtervezett kültéri hűtési architektúra Ideális... Magánterületeken Alagutak, repterek, megújuló energia telepek (naperőmű stb.), bányák, olaj és gázipar, vízművek, vízkezelés. 10

11 Kiegészítők alaptartozékként Spacial SFHD szekrények nehéz kültéri körülményekhez Ívelt esővédő tető a vízpangás megelőzésére Korrózióvédett fém alkatrészek Kulcsos zár (1242E típus), illetve lakatolhatóság Alumínium kábelbevezető lemez a lyukak egyszerű kifúrása és a korrózió elkerülése érdekében Ajtókitámasztó Rajztartó a tervek, dokumentumok számára Spacial S3HD szekrények nehéz kültéri körülményekhez Ívelt esővédő tető a vízpangás megelőzésére 3 mmes kéttollú zárbetéttel, fém kulccsal Alumínium alaplemez az egyszerű kábelbevezetéshez, a korrózió elkerüléséhez Ajtókitámasztó Rajztartó a tervek, dokumentumok számára Hogyan válasszuk ki a megfelelő kültéri szekrényt: Hagyja, hogy szakértők kalauzolják! Mit kell figyelembe vennie? Időjárási körülmények Eső Hideg (akár ) Meleg (akár 80 C) Napsugárzás (UV) Időjárási viszontagságok (vihar, hó, fagy ) Páratartalom (akár 95%) b b Az alapvető kínálattal kompatibilis tartozékok széles választéka 19 keret, 2 m magasságig Szellőző lábazat, rozsdamentes acél Tetőszellőztető modul Emelő és rögzítő tartozékok Emelésre készen Maximális szállítható teher: 1000 kg (SFHD) Telepítési, szerelési korlátok Készülékek beépíthetősége Telepíthetőség Karbantarthatóság Külső körülmények Emberekkel kapcsolatos (plakátok, feltörés, rongálás) Telepítéssel kapcsolatos (esztétikusság, hozzáférhetőség, zajszennyezés) Ne felejtse el A Schneider Electric hőtani szoftvere a ProClima segítségével egyszerűen elvégezheti a felmerülő termikus számításokat! Már tartalmazza a Thalassa PHD, a Spacial SFHD és S3HD elosztószekrényeket is! 11

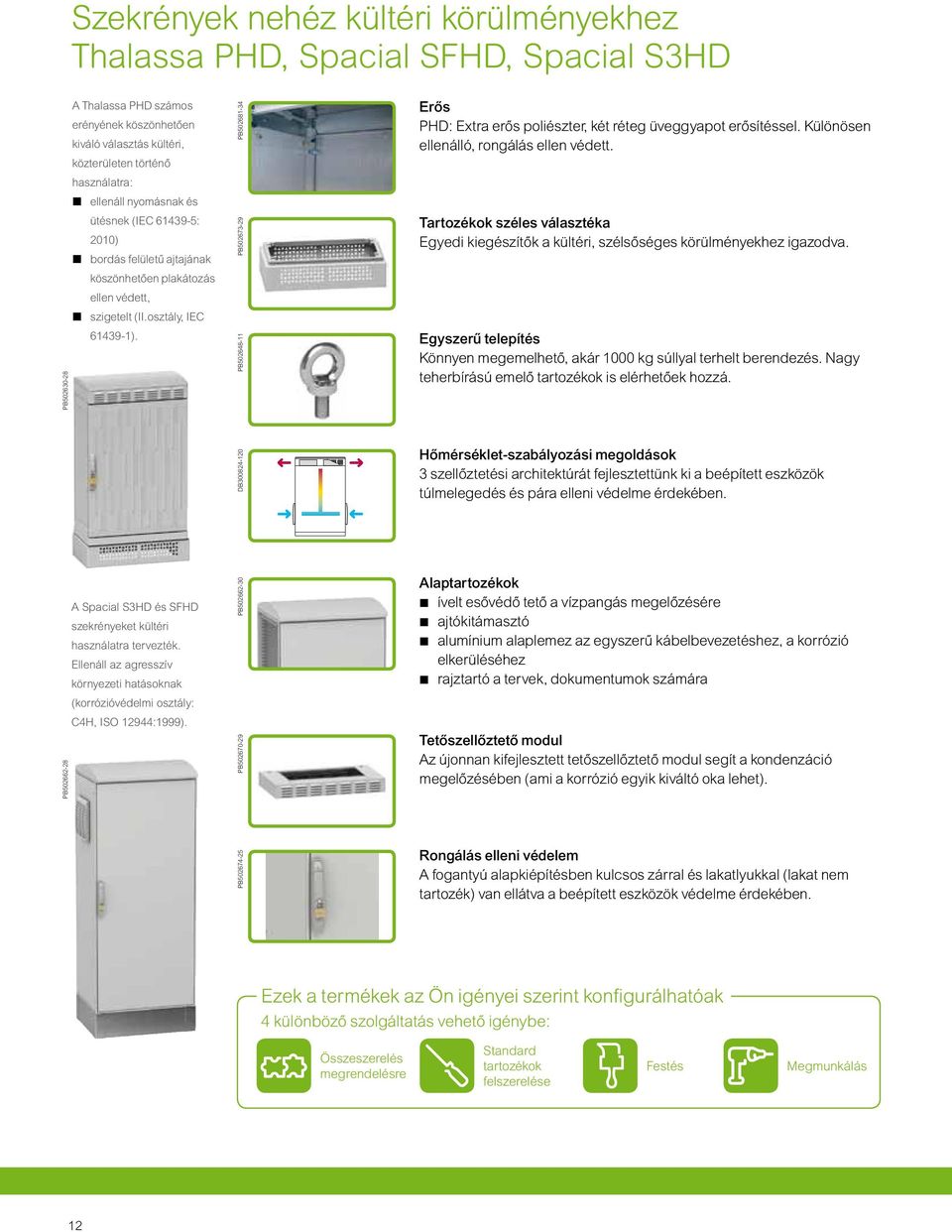

12 Szekrények nehéz kültéri körülményekhez Thalassa PHD, Spacial SFHD, Spacial S3HD PB A Thalassa PHD számos erényének köszönhetően kiváló választás kültéri, közterületen történő használatra: ellenáll nyomásnak és ütésnek (IEC : 2010) bordás felületű ajtajának köszönhetően plakátozás ellen védett, szigetelt (II.osztály, IEC ). PB PB PB Erős PHD: Extra erős poliészter, két réteg üveggyapot erősítéssel. Különösen ellenálló, rongálás ellen védett. Tartozékok széles választéka Egyedi kiegészítők a kültéri, szélsőséges körülményekhez igazodva. Egyszerű telepítés Könnyen megemelhető, akár 1000 kg súllyal terhelt berendezés. Nagy teherbírású emelő tartozékok is elérhetőek hozzá. DB Hőmérsékletszabályozási megoldások 3 szellőztetési architektúrát fejlesztettünk ki a beépített eszközök túlmelegedés és pára elleni védelme érdekében. PB A Spacial S3HD és SFHD szekrényeket kültéri használatra tervezték. Ellenáll az agresszív környezeti hatásoknak (korrózióvédelmi osztály: C4H, ISO 12944:1999). PB PB Alaptartozékok ívelt esővédő tető a vízpangás megelőzésére ajtókitámasztó alumínium alaplemez az egyszerű kábelbevezetéshez, a korrózió elkerüléséhez rajztartó a tervek, dokumentumok számára Tetőszellőztető modul Az újonnan kifejlesztett tetőszellőztető modul segít a kondenzáció megelőzésében (ami a korrózió egyik kiváltó oka lehet). PB Rongálás elleni védelem A fogantyú alapkiépítésben kulcsos zárral és lakatlyukkal (lakat nem tartozék) van ellátva a beépített eszközök védelme érdekében. Ezek a termékek az Ön igényei szerint konfigurálhatóak 4 különböző szolgáltatás vehető igénybe: Összeszerelés megrendelésre Standard tartozékok felszerelése Festés Megmunkálás 12

13 PB PB PB PB PB Jellemzők Poliészter szekrények nehéz kültéri körülményekhez Acélszekrények nehéz kültéri körülményekhez Fali Álló Fali Álló Poliészter szekrények nehéz kültéri körülményekhez. Közterületen történő telepítésre alkalmas, előnyös tulajdonságainak köszönhetően: nyomásnak és ütésnek ellenáll plakátozás ellen védett szigetelt Acélszekrények nehéz kültéri körülményekhez. Kültéren történő telepítésre tervezték, ellenáll a szélsőséges körülményeknek: korrózió (ISO 12944:1999 szerinti C4H szint) UV sugárzás Anyag Extra erős poliészter, két réteg üveggyapot erősítéssel Extra erős acél, korrózió elleni bevonattal Felületmegmunkálás Strukturált megmunkálás, 100% poliészter por Szín RAL 7035 szürke RAL 7035 szürke Használati feltételek Kültéri és/vagy szélsőséges körülmények Kültéri és/vagy szélsőséges körülmények Védettség IP65 IP55 IP66 IP55 Mechanikus védelem IK10 K10 Szabványok IEC : 2010, IEC 62208: 2011, IEC : 2011, IEC : 2011, IEC : 2009 IEC : 2010, IEC 62208: 2011, IEC : 2011, IEC : 2009, ISO : 1999 (C4H) Tanúsítványok Lásd: 26. oldal Lásd: 26. oldal Rögzítés Falra rögzíthető, az opcionálisan kapható fali rögzítő fülekkel Kétféle lehetőség az állóhelyzetben történő telepítésre: NSYMF2PLAZ4 vagy NSYMF2PLAZ6 talajhoz rögzítő készlettel (beépített lábazathoz (50 mm)) továi kiegészítő ZZ talpakkal (szellőztetett vagy nem szellőztetett) (200 mm) Falra rögzíthető, az opcionálisan kapható rozsdamentes acél fali rögzítő fülekkel Póznára rögzíthető, az opcionálisan kapható póznára rögzítő eszközzel Közvetlenül a talajra az opcionálisan kapható lábazatokkal Maximális szállítható teher 500 kg 200 kg 1000 kg Egyéb jellemzők Tűzálló (EN 17942:2011) Új, erre a célra kifejlesztett Új, erre a célra kifejlesztett Függőleges emelés szemescsavarokkal szellőztetés építhető be a szellőztetés építhető be a Új, erre a célra kifejlesztett szellőztetés építhető be a tetőbe, a szekrényoldalra vagy tetőbe, a szekrényoldalra vagy tetőbe, a szekrényoldalra vagy a lábazatba. 3 különböző a lábazatba. a lábazatba. szellőztetési architektúrát javaslunk Opciók Normál vagy bordázott ajtóval Szállítási terjedelem Ívelt esővédő tető Ívelt esővédő tető Ívelt esővédő tető Ívelt esővédő tető Fogantyú kulcsos zárral (1242E típus), lakatolható Beépített talp Fogantyú kulcsos zárral 3 mmes, kéttollú zárbetét Műanyag rajztartó (A4) Hátsó panel Fogantyú kulcsos zárral Ajtókitámasztó Műanyag rajztartó (A4) (1242E típus), lakatolható Alumínium kábelbevezető lemez Ajtókitámasztó Műanyag rajztartó (A4) Ajtókitámasztó Alumínium kábelbevezető lemez (1242E típus), lakatolható Alumínium kábelbevezető lemez Ajtókitámasztó Műanyag rajztartó (A4) 13

14 Kiválasztó szoftverek a Schneider Electric univerzális szekrénykínálatához! Ingyenes letöltés és használat: Elosztószekrények, illetve a velük kompatibilis kiegészítők egyszerű kiválasztása 100% hibamentes konfigurációösszeállítás Gyors anyaglistakészítés Telepítés nélkül futtatható 14

15 Kiválasztási útmutató és tartozékok Műanyag és fémszekrények nehéz kültéri körülményekhez 15

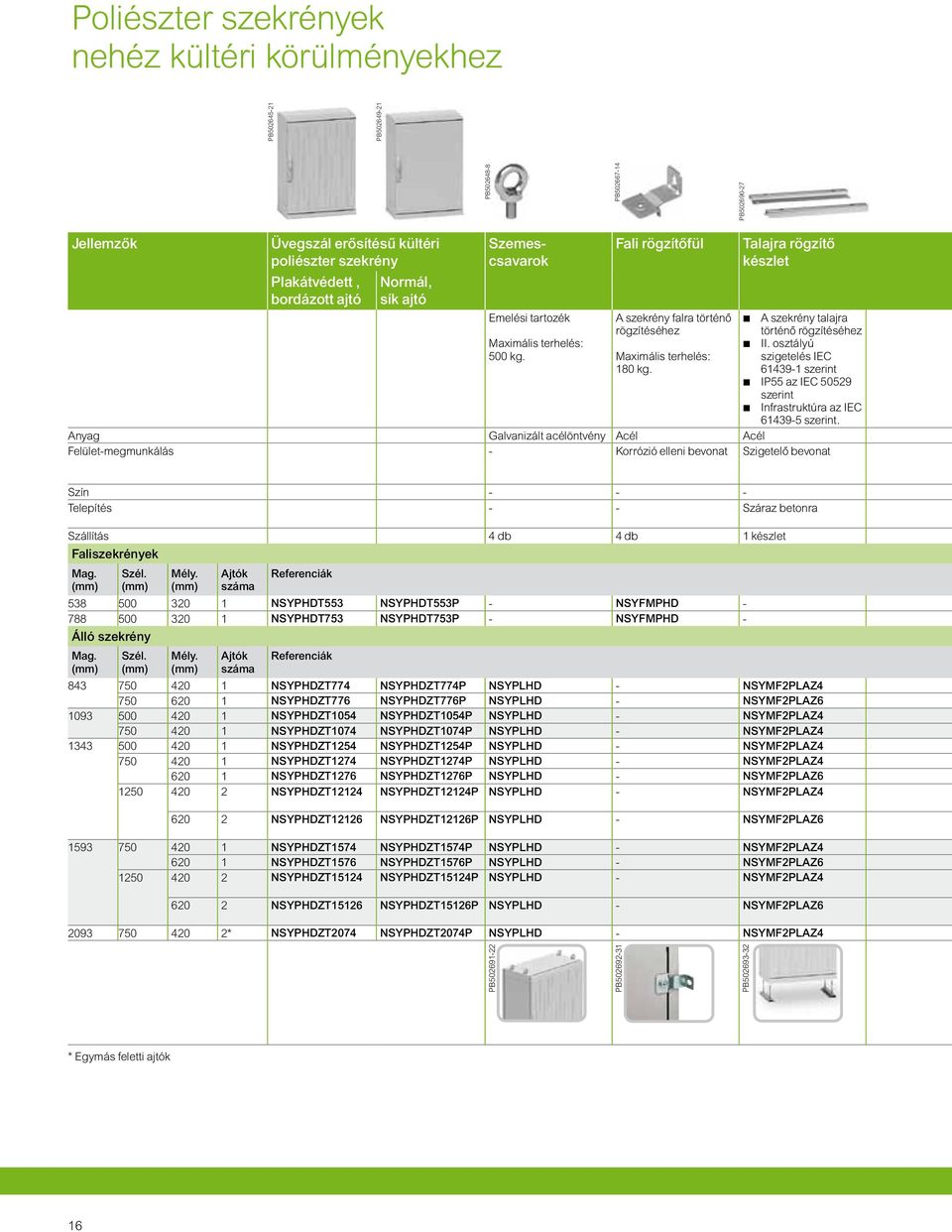

16 Poliészter szekrények nehéz kültéri körülményekhez PB PB PB PB PB Jellemzők Üvegszál erősítésű kültéri poliészter szekrény Plakátvédett, bordázott ajtó Normál, sík ajtó Szemescsavarok Emelési tartozék Maximális terhelés: 500 kg. Fali rögzítőfül A szekrény falra történő rögzítéséhez Maximális terhelés: 180 kg. Talajra rögzítő készlet A szekrény talajra történő rögzítéséhez II. osztályú szigetelés IEC szerint IP55 az IEC szerint Infrastruktúra az IEC szerint. Anyag Galvanizált acélöntvény Acél Acél Felületmegmunkálás Korrózió elleni bevonat Szigetelő bevonat Szín Telepítés Száraz betonra Szállítás 4 db 4 db 1 készlet Faliszekrények Mag. (mm) Szél. (mm) Mély. (mm) Ajtók száma Referenciák NSYPHDT553 NSYPHDT553P NSYFMPHD NSYPHDT753 NSYPHDT753P NSYFMPHD Álló szekrény Mag. (mm) Szél. (mm) Mély. (mm) Ajtók száma Referenciák NSYPHDZT774 NSYPHDZT774P NSYPLHD NSYMF2PLAZ NSYPHDZT776 NSYPHDZT776P NSYPLHD NSYMF2PLAZ NSYPHDZT1054 NSYPHDZT1054P NSYPLHD NSYMF2PLAZ NSYPHDZT1074 NSYPHDZT1074P NSYPLHD NSYMF2PLAZ NSYPHDZT1254 NSYPHDZT1254P NSYPLHD NSYMF2PLAZ NSYPHDZT1274 NSYPHDZT1274P NSYPLHD NSYMF2PLAZ NSYPHDZT1276 NSYPHDZT1276P NSYPLHD NSYMF2PLAZ NSYPHDZT12124 NSYPHDZT12124P NSYPLHD NSYMF2PLAZ NSYPHDZT12126 NSYPHDZT12126P NSYPLHD NSYMF2PLAZ NSYPHDZT1574 NSYPHDZT1574P NSYPLHD NSYMF2PLAZ NSYPHDZT1576 NSYPHDZT1576P NSYPLHD NSYMF2PLAZ NSYPHDZT15124 NSYPHDZT15124P NSYPLHD NSYMF2PLAZ NSYPHDZT15126 NSYPHDZT15126P NSYPLHD NSYMF2PLAZ * NSYPHDZT2074 NSYPHDZT2074P NSYPLHD NSYMF2PLAZ4 PB PB PB * Egymás feletti ajtók 16

17 PB PB PB PB PB Szellőztetett ZZ lábazat, 200 mm ZZ lábazat, 200 mm Belső ajtó Tetőszellőztető modul Feltörés elleni védelem Magasság: 200 mm. Az elülső elemek nem távolíthatóak el. Rozsdamentes acélból készült rovarvédő szűrővel Magasság: 200 mm. Az elülső elemek nem távolíthatóak el. Egy vagy két megerősítő keresztsínnel kerül szállításra, melyek a kábelek helyzetének megfelelően állíthatóak. Belső ajtó Thalassa szekrényekhez, rögzítőelemekkel szállítva Magasság: 95 mm Rozsdamentes acél rovarszűrőt tartalmaz. Feltörés elleni tartozék poliészter kültéri szekrényhez, ENV :2011 szerint 2. osztály. Megtartja a II. osztályú szigetelési besorolást IEC :2011 szerint. Extra erős poliészter Extra erős poliészter Alumínium Acél, korrózió elleni bevonattal Acél, korrózió elleni bevonattal Strukturált megmunkálás, Acél, korrózió elleni bevonattal 100 % poliészter por RAL 7035 szürke RAL 7035 szürke RAL 7032 szürke RAL 7035 szürke RAL 7035 szürke Egyszerű telepítés a szekrény külsejére 1 db 1 db 1 db 1 db 1 készlet NSYPAPLA55 NSYPAPLA75 NSYZZ274VHD NSYZZ274G NSYPAPLA77 NSYPCVR74HD NSYBGN774HD NSYZZ276VHD NSYZZ276G NSYPAPLA77 NSYPCVR76HD NSYBGN776HD NSYZZ254VHD NSYZZ254G NSYPAPLA105 NSYPCVR54HD NSYBGN1054HD NSYZZ274VHD NSYZZ274G NSYPAPLA107 NSYPCVR74HD NSYBGN1074HD NSYZZ254VHD NSYZZ254G NSYPAPLA125 NSYPCVR54HD NSYBGN1254HD NSYZZ274VHD NSYZZ274G NSYPAPLA127 NSYPCVR74HD NSYBGN1274HD NSYZZ276VHD NSYZZ276G NSYPAPLA127 NSYPCVR76HD NSYBGN1276HD NSYZZ2124VHD NSYZZ2124G NSYPAPLA125 + NSYPCVR124HD NSYBGN12124HD NSYPAPLA127 NSYZZ2126VHD NSYZZ2126G NSYPAPLA125 + NSYPCVR126HD NSYBGN12126HD NSYPAPLA127 NSYZZ274VHD NSYZZ274G NSYPAPLA157 NSYPCVR74HD NSYBGN1574HD NSYZZ276VHD NSYZZ276G NSYPAPLA157 NSYPCVR76HD NSYBGN1576HD NSYZZ2124VHD NSYZZ2124G NSYPAPLA155 + NSYPCVR124HD NSYBGN15124HD NSYPAPLA157 NSYZZ2126VHD NSYZZ2126G NSYPAPLA155 + NSYPCVR126HD NSYBGN15126HD NSYPAPLA157 NSYZZ274VHD NSYZZ274G NSYPCVR74HD NSYBGN2074HD PB PB502630bis24 PB PB

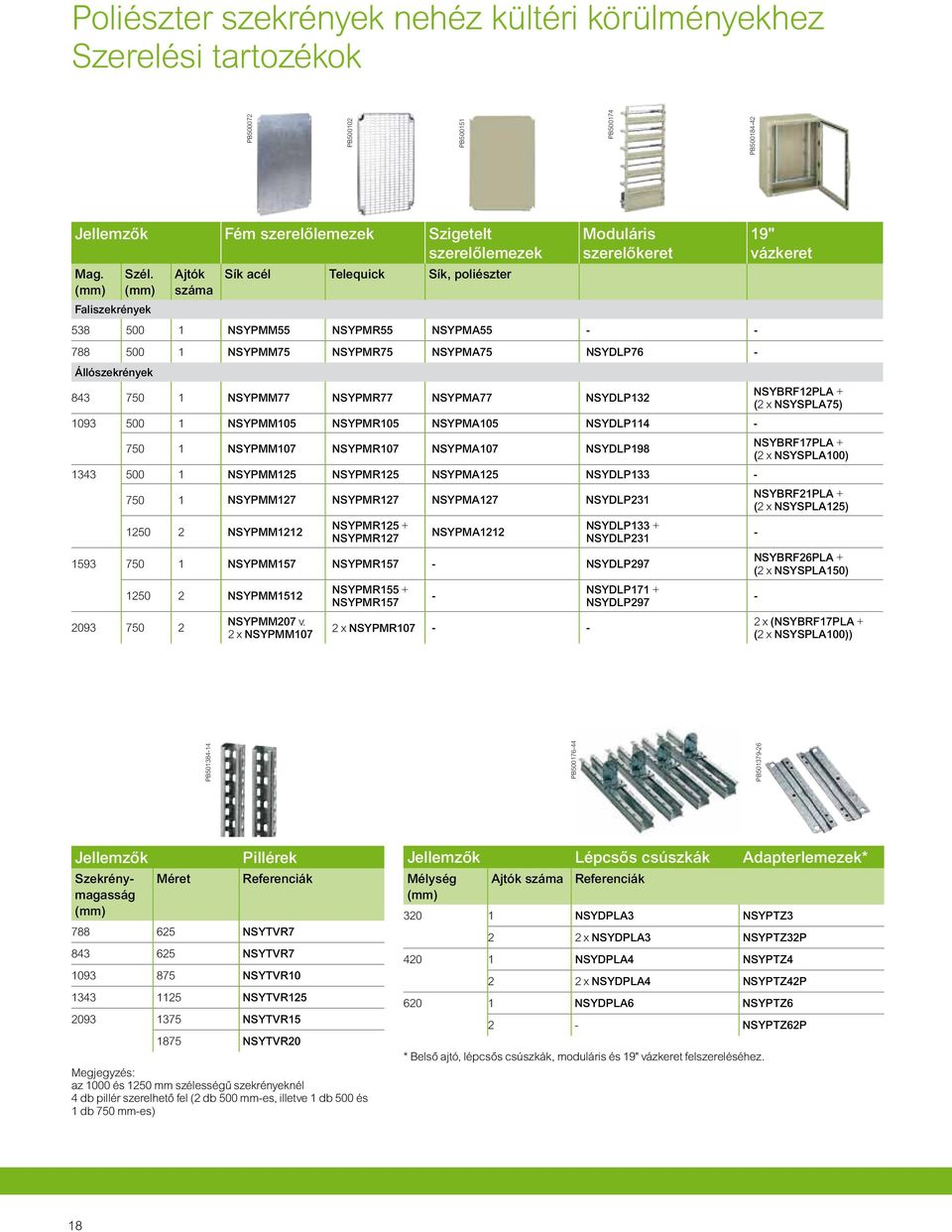

18 Poliészter szekrények nehéz kültéri körülményekhez Szerelési tartozékok PB PB PB PB PB PB PB PB Jellemzők Fém szerelőlemezek Szigetelt szerelőlemezek Mag. (mm) Szél. (mm) Faliszekrények Ajtók száma Sík acél Telequick Sík, poliészter Moduláris szerelőkeret NSYPMM55 NSYPMR55 NSYPMA55 19" vázkeret NSYPMM75 NSYPMR75 NSYPMA75 NSYDLP76 Állószekrények NSYPMM77 NSYPMR77 NSYPMA77 NSYDLP132 NSYBRF12PLA + (2 x NSYSPLA75) NSYPMM105 NSYPMR105 NSYPMA105 NSYDLP NSYPMM107 NSYPMR107 NSYPMA107 NSYDLP198 NSYBRF17PLA + (2 x NSYSPLA100) NSYPMM125 NSYPMR125 NSYPMA125 NSYDLP NSYPMM127 NSYPMR127 NSYPMA127 NSYDLP231 NSYBRF21PLA + (2 x NSYSPLA125) NSYPMM1212 NSYPMR125 + NSYPMR127 NSYPMA1212 NSYDLP133 + NSYDLP NSYPMM157 NSYPMR157 NSYDLP NSYPMM NSYPMM207 v. 2 x NSYPMM107 NSYPMR155 + NSYPMR157 2 x NSYPMR107 NSYDLP171 + NSYDLP297 NSYBRF26PLA + (2 x NSYSPLA150) 2 x (NSYBRF17PLA + (2 x NSYSPLA100)) Jellemzők Pillérek Szekrénymagasság Méret Referenciák (mm) NSYTVR NSYTVR NSYTVR NSYTVR NSYTVR NSYTVR20 Megjegyzés: az 1000 és 1250 mm szélességű szekrényeknél 4 db pillér szerelhető fel (2 db 500 mmes, illetve 1 db 500 és 1 db 750 mmes) Jellemzők Lépcsős csúszkák Adapterlemezek* Mélység (mm) Ajtók száma Referenciák NSYDPLA3 NSYPTZ3 2 2 x NSYDPLA3 NSYPTZ32P NSYDPLA4 NSYPTZ4 2 2 x NSYDPLA4 NSYPTZ42P NSYDPLA6 NSYPTZ6 2 NSYPTZ62P * Belső ajtó, lépcsős csúszkák, moduláris és 19" vázkeret felszereléséhez. 18

19 Poliészter szekrények nehéz kültéri körülményekhez Szerelési tartozékok PB300649E30 Zárbetétek Leírás Négyzet, 6 mm Háromszög, 6.5 mm Háromszög, 8 mm Referenciák NSYINS61 NSYINT61 NSYINT81 PB300649E30 Kulcsos zárbetétek Leírás Kulcs: 405 E Kulcs: 455 Kulcs: 1242 E Referenciák NSYIN405E1 NSYIN4551 NSYIN1242E1 PB500614R Kéttollú zárbetét Referencia NYYINDB51 PB500617R7 Zárbetét adapter Leírás DIN Adaptater Referencia NSYINDIN2 DB Összeépítő készletek Magasság (mm) Vízszintes Mélység (mm) Függőleges NSYMUPLA53 NSYMUPLA54 NSYUVPLA 788 NSYMUPLA73 NSYMUPLA74 NSYMUPLA NSYMUPLA73 NSYMUPLA74 NSYMUPLA NSYMUPLA103 NSYMUPLA NSYMUPLA123 NSYMUPLA124 NSYMUPLA NSYMUPLA153 NSYMUPLA154 NSYMUPLA NSYMUPLA204 19

20 Acélszekrények nehéz kültéri körülményekhez Kiválasztási útmutató és tartozékok PB PB PB PB PB PB Jellemzők Acélszekrény Oldalpanelek Rozsdamentes acél fali rögzítőfülek Álló szekrényekhez Falra szerelendő szekrény Oldalpanelek SFHD szekrényekhez Vízszintes pozícióban szerelendő (lásd.: képen) Dinamikus terhelés esetén ne használja. 10 mm távolság marad a szekrény és a fal között Anyag Acél, korrózió elleni bevonattal Rozsdamentes acél, AISI 304L Felület Strukturált megmunkálás, 100% poliészter por Póznára rögzítő kiegészítő A szekrény hátulján lévő betétekre 8 mmes csavarokkal rögzített keresztsínnel. Acél Korrózió elleni bevonat Szín RAL 7035 szürke Telepítés Közvetlenül a szekrény hátuljára. Maximum 675 mm kerületű oszlopra (minimális átmérő: 150 mm, maximális: 215 mm) Maximális teherbírás 150 kg 100 kg Szállítás Mag. (mm) Szél. (mm) Mély. (mm) 2 db oldalpanel rögzítő elemekkel és tömítőgyűrűvel Külső rögzítés Belső rögzítés 4 db fali rögzítőfül, kellékekkel, tömítéssel Falra szerelendő szekrény NSYS3HD3215 NSYAEFPFXSC NSYS3HD4320 NSYAEFPFXSC NSYSFPSC30HD NSYS3HD5420 NSYAEFPFXSC NSYSFPSC40HD NSYS3HD6425 NSYAEFPFXSC NSYSFPSC40HD NSYS3HD6630 NSYAEFPFXSC NSYSFPSC60HD NSYS3HD7525 NSYAEFPFXSC NSYSFPSC50HD NSYS3HD8630 NSYAEFPFXSC NSYSFPSC60HD NSYS3HD8840 NSYAEFPFXSC NSYSFPSC80HD NSYS3HD10640 NSYAEFPFXSC NSYSFPSC60HD NSYS3HD10840 NSYAEFPFXSC NSYSFPSC80HD Álló szekrény NSYSFHD12640 NSY2SPHD124 NSY2SPIHD NSYSFHD12840 NSY2SPHD124 NSY2SPIHD NSYSFHD D NSY2SPHD124 NSY2SPIHD NSYSFHD12660 NSY2SPHD126 NSY2SPIHD NSYSFHD12860 NSY2SPHD126 NSY2SPIHD NSYSFHD D NSY2SPHD126 NSY2SPIHD NSYSFHD16840 NSY2SPHD164 NSY2SPIHD NSYSFHD D NSY2SPHD164 NSY2SPIHD NSYSFHD16660 NSY2SPHD166 NSY2SPIHD NSYSFHD16860 NSY2SPHD166 NSY2SPIHD NSYSFHD D NSY2SPHD166 NSY2SPIHD NSYSFHD20840 NSY2SPHD204 NSY2SPIHD204 1 Ezek a termékek az Ön igényei szerint konfigurálhatóak 4 különböző szolgáltatás vehető igénybe: Összeszerelés megrendelésre Standard tartozékok felszerelése Festés Megmunkálás 20

21 PB PB PB PB PB PB PB Lakatolható kettős zár Rozsdamentes acél szellőztetett talpak, 200 mm Standard talpak Sík szerelőlemez Tetőszellőztető modul Falra szerelendő szekrényekhez Egyszerű felszerelés az eredeti zár helyére. Elülső és hátsó készlet A talp eleje és hátulja. 4 db sarokból és 2 db hosszanti panelből áll. Rozsdamentes acél, AISI 304L Oldalsó készlet Csavaros rögzítés a talp sarkaihoz. 2 db oldalpanel. Elülső és hátsó készlet A talp eleje és hátulja. 4 db sarokból és 2 db hosszanti panelből áll. Rozsdamentes acél, AISI 304L Oldalsó készlet Csavaros rögzítés a talp sarkaihoz. 2 db oldalpanel. Szellőztető modul a szekrény tetejére (magasság: 95 mm). Rozsdamentes acélból készült rovarvédő szűrővel. Galvanizált acél Acél korrózió elleni bevonattal Zamak Rozsdamentes acél, Rozsdamentes acél, AISI 304L AISI 304L Rozsdamentes ScotchBrite felületkezelés Strukturált bevonat megmunkálás, 100 % poliészter por RAL 7035 szürke Falra szerelendő szekrénynél külön kell megrendelni a talprögzítő készletet is (ref. NSYAPFXWM), amely a rögzítő eszközökből és a fúrósablonból áll Álló szekrénynél: a szekrények talajra rögzítéséhez való lyukakba kell beszerelni PB PB mmes kéttollú fém 1 készlet 1 készlet 1 készlet 1 készlet 1 szerelőlemez és 1 db kulccsal szállítjuk rögzítő elemek NSYAEDLPADS3DHD NSYMM32 NSYAEDLPADS3DHD NSYMM43 NSYAEDLPADS3DHD NSYMM54 NSYAEDLPADS3DHD NSYMM64 NSYAEDLPADS3DHD NSYSPFVX6200 NSYSPLVX3200 NSYSPFX6200 NSYSPSX3200 NSYMM66 NSYAEDLPADS3DHD NSYMM75 NSYAEDLPADS3DHD NSYSPFVX6200 NSYSPLVX3200 NSYSPFX6200 NSYSPSX3200 NSYMM86* NSYAEDLPADS3DHD NSYSPFVX8200 NSYSPLVX4200 NSYSPFX8200 NSYSPSX4200 NSYMM88 NSYS3CVR84HD NSYAEDLPADS3DHD NSYSPFVX6200 NSYSPLVX4200 NSYSPFX6200 NSYSPSX4200 NSYMM106 NSYS3CVR64HD NSYAEDLPADS3DHD NSYSPFVX8200 NSYSPLVX4200 NSYSPFX8200 NSYSPSX4200 NSYMM108* NSYS3CVR84HD NSYSPFX6200 NSYSPSX4200SF NSYMP126 NSYSFCVR64HD NSYSPFVX8200 NSYSPLVX4200SF NSYSPFX8200 NSYSPSX4200SF NSYMP128 NSYSFCVR84HD NSYSPFVX12200 NSYSPLVX4200SF NSYSPFX12200 NSYSPSX4200SF NSYMP1212 NSYSFCVR124HD NSYSPFVX6200 NSYSPLVX6200SF NSYSPFX6200 NSYSPSX6200SF NSYMP126 NSYSFCVR66HD NSYSPFVX8200 NSYSPLVX6200SF NSYSPFX8200 NSYSPSX6200SF NSYMP128 NSYSFCVR86HD NSYSPFVX12200 NSYSPLVX6200SF NSYSPFX12200 NSYSPSX6200SF NSYMP1212 NSYSFCVR126HD NSYSPFVX8200 NSYSPLVX4200SF NSYSPFX8200 NSYSPSX4200SF NSYMP168 NSYSFCVR84HD NSYSPFVX12200 NSYSPLVX4200SF NSYSPFX12200 NSYSPSX4200SF NSYMP1612 NSYSFCVR124HD NSYSPFVX6200 NSYSPLVX6200SF NSYSPFX6200 NSYSPSX6200SF NSYMP166 NSYSFCVR66HD NSYSPFVX8200 NSYSPLVX6200SF NSYSPFX8200 NSYSPSX6200SF NSYMP168 NSYSFCVR86HD NSYSPFVX12200 NSYSPLVX6200SF NSYSPFX12200 NSYSPSX6200SF NSYMP1612 NSYSFCVR126HD NSYSPFVX8200 NSYSPLVX4200SF NSYSPFX8200 NSYSPSX4200SF NSYMP208 NSYSFCVR84HD Rongálás elleni készlet talpakhoz NSYSKAV NSYKSKAV Rögzítőelemek a talpak hagyományos szerszámokkal való, kívülről történő felnyitása ellen. Anyag: rozsdamentes acél. Referenciák 16 csavar rongálás ellen, rozsdamentes acél NSYSKAV talpakhoz Kulcs a rozsdamentes acél talpakhoz való NSYKSKAV rongálás elleni csavarokhoz * Elfordítható szerelőlemez; fordított méretekkel rendelkező szekrényekbe is beszerelhető. Példa: Az NSYMM64 lemez a következő szekrényeknél használható: 600 x 400 mm vagy 400 x 600 mm. Sík és szitanyomású szerelőlemezek: Az 1000 és 1200 mm szélességű falra szerelendő szekrények esetén 2 szerelőlemez szerelhető be különböző mélységben, egy kiegészítő középső lépcsős csúszka használatával: NSYSDRSDCR. 21

22 Acélszekrények nehéz kültéri körülményekhez Szerelési tartozékok PB PB500100R PB PB500104R PB500105R PB Jellemzők Spacial S3HD és SFHD Mag. Szél. Mélys. Sík szerelőlemezek Sík, szitanyomású Telequick 19" állvány DINsínes szerelőkeret Alumínium függ. sínek Sín típusa Falra szerelendő szekrény NSYMM32 NSYMR32 NSYMDVR NSYMM43 NSYMS43 NSYMR43 NSYMD43 B NSYMDVR NSYMM54 NSYMS54 NSYMR54 NSYMD54 B NSYMDVR NSYMM64 NSYMS64 NSYMR64 NSYMD64 B NSYMDVR NSYMM66 NSYMS66 NSYMR66 NSYMD66 A NSYMDVR NSYMM75 NSYMS75 NSYMR75 NSYMD75 B NSYMDVR NSYMM86* NSYMS86 NSYVDM17UF NSYMD86 A NSYMDVR NSYMM88 NSYMDVR NSYMM106 NSYMR106 NSYVDM21UF NSYMDVR NSYMM108* NSYMR108 NSYMD108 A NSYMDVR10 Álló szekrény NSYMP126 NSYSTMP NSYRCK NSYMP128 széria NSYRCK NSYMP1212 NSYRCK NSYMP126 NSYRCK NSYMP128 NSYRCK NSYMP1212 NSYRCK NSYMP168 NSYRCK NSYMP1612 NSYRCK NSYMP166 NSYRCK NSYMP168 NSYRCK NSYMP1612 NSYRCK NSYMP208 NSYRCK42 22

23 Acélszekrények nehéz kültéri körülményekhez Szerelési tartozékok PB500773R PB500483R4 PB500482R5 PB500788R5 PB500855R5 PB PB500792R5 Hagyományos oszloppillér DIN sínek Technikai oszloppillér Szimmetrikus Aszimmetrikus Kereszterősítő szerelőlemezekhez Tartósínek nagy terhek számára, a szekrény alsó részébe Közbenső szerelőlemez Szerelőlemez csúszósínek NSYSDR30B NSYADR30W NSYSDR40B NSYADR40W NSYSDR40B NSYADR40W NSYSDR60A NSYADR60W NSYSDR50A NSYADR50W NSYSDR60A NSYADR60W NSYSDR80A NSYADR80W NSYSDR60A NSYADR60W NSYSDR80A NSYADR80W NSYTVR12 NSYSDR60 NSYADR60 NSYMPRK6 NSYHLCR40 NSYSIMP12 NSYSMPS4 NSYTVR12 NSYSDR80 NSYADR80 NSYMPRK8 NSYHLCR40 NSYSIMP12 NSYSMPS4 NSYTVR12 NSYSDR120 NSYADR120 NSYMPRK12 NSYHLCR40 NSYSIMP12 NSYSMPS4 NSYTVR12 NSYSDR60 NSYADR60 NSYMPRK6 NSYHLCR60 NSYSIMP12 NSYSMPS6 NSYTVR12 NSYSDR80 NSYADR80 NSYMPRK8 NSYHLCR60 NSYSIMP12 NSYSMPS6 NSYTVR12 NSYSDR120 NSYADR120 NSYMPRK12 NSYHLCR60 NSYSIMP12 NSYSMPS6 NSYTVR16 NSYSDR80 NSYADR80 NSYMPRK8 NSYHLCR40 NSYSIMP16 NSYSMPS4 NSYTVR16 NSYSDR120 NSYADR120 NSYMPRK12 NSYHLCR40 NSYSIMP16 NSYSMPS4 NSYTVR16 NSYSDR60 NSYADR60 NSYMPRK6 NSYHLCR60 NSYSIMP16 NSYSMPS6 NSYTVR16 NSYSDR80 NSYADR80 NSYMPRK8 NSYHLCR60 NSYSIMP16 NSYSMPS6 NSYTVR16 NSYSDR120 NSYADR120 NSYMPRK12 NSYHLCR60 NSYSIMP16 NSYSMPS6 NSYTVR20 NSYVR20 NSYSDR80 NSYADR80 NSYMPRK8 NSYHLCR40 NSYSIMP20 NSYSMPS4 23

24 Acélszekrények nehéz kültéri körülményekhez Tartozékok Összekötő tartozékok SFHDhoz PB PB PB Jellemzők Standard összekötő készlet 19" rack összekötő készlet Megerősített csatlakozás Szállítás 4 konzol, 2 lapos csatlakozó, tömítőgyűrű és rögzítő elemek 8 lapos csatlakozó, tömítőgyűrű és rögzítő elemek Referenciák NSYSFBK NSYSFBK19 NSYSFBKR 4 megerősített csatlakozó és rögzítő elemek Szerelési tartozékok PB500790R5 Derékszögű konzol Spacial SFHDhoz Referencia NSYSMPSB PB500823R5 Konzolok pillérek rögzítéséhez, Spacial SFHDhoz Referencia NSYMFB PB500795R5 Konzolok szerelőlemezek egymásnak háttal történő rögzítéséhez, Spacial SFHDhoz Referencia NSYSBTB PB500797R5 Konzolok közbenső szerelőlemezek egymásnak háttal történő rögzítéséhez, Spacial SFHDhoz Referencia NSYSIBTB PB500789R5 Szerelőlemezrögzítő konzolok, Spacial SFHDhoz Referenciák NSYSFPB 24

25 Acélszekrények nehéz kültéri körülményekhez Tartozékok Emelő tartozékok SFHDhoz PB PB PB Jellemzők Szemescsavar Emelőkonzolok Emelőrúd Összeszerelt szekrények maximális száma Szállítás 4 szemescsavar 4 konzol és rögzítő elemek (M12 csavarok) 2 emelőrúd és rögzítő elemek (M12 csavarok) Referenciák NSYSFEB NSYSFELB NSYSFTB16 NSYSFTB18 NSYSFTB24 NSYSFTB32 25

26 Műanyag és fémszekrények nehéz kültéri körülményekhez Tanúsítványok Teszt leírása Szabvány Szabvány címe Tanúsítvány Nyilatkozat POLIÉSZTER Thalassa PHD IP55, IK10, emelés: max. 500 kg (IP65 falra szerelésnél) MSZ EN 62208:2012 Üres burkolatok kisfeszültségű kapcsoló és vezérlőberendezésekhez. Általános követelmények (IEC 62208:2011) II. osztályú szigetelés MSZ EN :2012 Kisfeszültségű kapcsoló és vezérlőberendezések. 1. rész: Általános szabályok (IEC :2011) Rongálás: nyomás és ütés MSZ EN :2011 Kisfeszültségű kapcsoló és vezérlőberendezések. 5. rész: Közcélú hálózat energiaelosztó berendezései (IEC :2010) Korrózióállóság MSZ EN ISO :2000 Festékek és lakkok. Acélszerkezetek korrózióvédelme C4H festékbevonatrendszerekkel 6. rész: Laboratóriumi vizsgálati módszerek a korrózióvédő képesség értékelésére Klíma teszt, Biológiai teszt, Kémiailag és mechanikusan aktív anyagoknak való ellenállás; Mechanikai teszt, Dinamikus tesztek, Emelési és merevségi teszt MSZ EN :2012 Elektronikus berendezések vázszerkezete. Kültéri burkolatok. 3. rész. Környezetállósági követelmények, vizsgálatok és biztonsági megfontolások (IEC :2011) Tér az elektronika számára MSZ EN :2009 Elektronikus berendezések vázszerkezete. A 482,6 mmes (19 hüvelykes) sorozatú vázszerkezetek méretei rész: Előlapok, fiókok, alvázak, keretek és szekrények fő méretei (IEC :2008) Méretek EIA310E Szekrények, állványok, panelek, kapcsolódó eszközök Tűzállóság Belső teszt Rongálás: tűzállóság Plakátozás Belső teszt Ajtó plakát elleni védelme Egyajtós: 1, 2, 3, 3X, 3S, 4, 4X, 5, 12 & 13 Kétajtós: 1, 2, 12 & 13 UL 508 A: 2007 Ipari vezérlőpanelek szabványa ACÉL Spacial SFHD IP55, IK10, emelés: max kg MSZ EN 62208:2012 Üres burkolatok kisfeszültségű kapcsoló és vezérlőberendezésekhez. Általános követelmények (IEC 62208:2011) Korrózióállóság C4H Klíma teszt, Biológiai teszt, Kémiailag és mechanikusan aktív anyagoknak való ellenállás; Mechanikai teszt, Dinamikus tesztek, Emelési és merevségi teszt MSZ EN ISO :2000 MSZ EN :2012 Festékek és lakkok. Acélszerkezetek korrózióvédelme festékbevonatrendszerekkel 6. rész: Laboratóriumi vizsgálati módszerek a korrózióvédő képesség értékelésére Elektronikus berendezések vázszerkezete. Kültéri burkolatok. 3. rész. Környezetállósági követelmények, vizsgálatok és biztonsági megfontolások (IEC :2011) Tér az elektronika számára MSZ EN :2009 Elektronikus berendezések vázszerkezete. A 482,6 mmes (19 hüvelykes) sorozatú vázszerkezetek méretei rész: Előlapok, fiókok, alvázak, keretek és szekrények fő méretei (IEC :2008) Méretek EIA310E Szekrények, állványok, panelek, kapcsolódó eszközök Egyajtós: Típus: 1, 3R, 12, 12K Kétajtós: Típus: 1, 3R, 12, 12K UL 508 A: 2007 Ipari vezérlőpanelek szabványa Spacial S3HD IP66, IK10, emelés: max. 200 kg MSZ EN 62208:2012 Üres burkolatok kisfeszültségű kapcsoló és vezérlőberendezésekhez. Általános követelmények (IEC 62208:2011) Korrózióállóság C4H Klíma teszt, Biológiai teszt, Kémiailag és mechanikusan aktív anyagoknak való ellenállás; Mechanikai teszt, Dinamikus tesztek, Emelési és merevségi teszt MSZ EN ISO :2000 MSZ EN :2012 Festékek és lakkok. Acélszerkezetek korrózióvédelme festékbevonatrendszerekkel 6. rész: Laboratóriumi vizsgálati módszerek a korrózióvédő képesség értékelésére Elektronikus berendezések vázszerkezete. Kültéri burkolatok. 3. rész. Környezetállósági követelmények, vizsgálatok és biztonsági megfontolások (IEC :2011) Tér az elektronika számára MSZ EN :2009 Elektronikus berendezések vázszerkezete. A 482,6 mmes (19 hüvelykes) sorozatú vázszerkezetek méretei rész: Előlapok, fiókok, alvázak, keretek és szekrények fő méretei (IEC :2008) Méretek EIA310E Szekrények, állványok, panelek, kapcsolódó eszközök Egyajtós: Típus: 1, 2, 3, 3R, 4, 4X UL 508 A: 2007 Ipari vezérlőpanelek szabványa 26

27 Teszt leírása Szabvány Szabvány címe Tanúsítvány Nyilatkozat HD HŐKEZELÉS Ventilátordoboz 12 vagy 12K típusú szekrény UL 508A CAN/CSAC22.2 No. 14, CAN/CSA C22.2 No. 94M91 CAN/CSA C22.2 No. 73 IP55 Ipari vezérlőpanelek Ipari vezérlő eszközök Speciális célú szekrények Villamos eszközzel ellátott gépek IP55 HD Fém rács és feltörés elleni készlet IP55 (használati körülmények) MSZ EN 60529:1991/A2:2014 Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IPkódok) (IEC 60529:1989/ A2:2013) Feltörés 2 osztály EN 1627: 2000 Feltöréssel szembeni ellenállás Követelmények és osztályozás Felső szellőző modul (PHD / SFHD / S3HD) IP55 (használati körülmények) MSZ EN 60529:1991/A2:2014 Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IPkódok) (IEC 60529:1989/ A2:2013) Korrózióállóság, MSZ EN ISO :2000 Festékek és lakkok. Acélszerkezetek korrózióvédelme C4H szint festékbevonatrendszerekkel 6. rész: Laboratóriumi vizsgálati módszerek a korrózióvédő képesség értékelésére HD TARTOZÉKOK Feltörés elleni tartozék Feltörés 2 osztály EN 1627: 2000 Feltöréssel szembeni ellenállás Követelmények és osztályozás Korrózióállóság, C4H szint ZZ talpak ZZ talp: IP 44 (használati körülmények) Szellőztetett ZZ talp: IP 43 (használati körülmények) Szemescsavarok MSZ EN ISO :2000 MSZ EN 60529:1991/A2:2014 Festékek és lakkok. Acélszerkezetek korrózióvédelme festékbevonatrendszerekkel 6. rész: Laboratóriumi vizsgálati módszerek a korrózióvédő képesség értékelésére Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IPkódok) (IEC 60529:1989/ A2:2013) Maximális terhelés: 500 kg MSZ EN 62208:2012 Üres burkolatok kisfeszültségű kapcsoló és vezérlőberendezésekhez. Általános követelmények (IEC 62208:2011) HD Poliészter Fedél IP55 (használati körülmények) MSZ EN 60529:1991/A2:2014 Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IPkódok) (IEC 60529:1989/ A2:2013) Statikus terheléssel szembeni MSZ EN :2011 Kisfeszültségű kapcsoló és vezérlőberendezések. 5. ellenállás: 850 kg/m 2 rész: Közcélú hálózat energiaelosztó berendezései (IEC :2010) PHD kábelvezető lemez IP55 (használati körülmények) MSZ EN 60529:1991/A2:2014 Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IPkódok) (IEC 60529:1989/ A2:2013) Rozsdamentes acél talpak IP30 (használati körülmények) MSZ EN 60529:1991/A2:2014 Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IPkódok) (IEC 60529:1989/ A2:2013) 27

28 28

29 Hőmérsékletszabályozási megoldások nehéz kültéri körülményekhez Szellőzőrendszerek, Szellőztetési architektúrák, Hűtőegységek 29

30 Hőmérsékletszabályozási megoldások nehéz kültéri körülményekhez Szellőztetőrendszerek PB PB PB PB PB Jellemzők Ventilátordoboz Szűrő Tetőszűrő ventilátordobozhoz Szabad áramlási sebesség: 550 m 3 /h (50/60 Hz). Minimális mélység a szekrényben (90 mm). Töféle hűtési architektúrát tesz lehetővé. G3 M1 típusú szintetikus csereszűrő IP55 fém rácshoz. Méretek: 223 x 223 mm. IP55 fém rács Kör alakú, szintetikus Mindössze 35 mm külső szűrő (G2), a mélység. ventilátordoboz Rozsdamentes acélból takarására. készült rovarvédő Teljesen letakarja a szűrővel (hálóméret: ventilátordobozt, 1,07 mm) és G3 M1 hozzájárul annak por szűrővel. és pára elleni védelméhez. Használata elengedhetetlen a ventilátordoboz tetőszellőztető modulba történő építése esetén. Rongálás elleni készlet fém rácshoz Rögzítőelemek a rács hagyományos szerszámokkal való, kívülről történő felnyitása ellen. (EN :2011 szerinti 2. osztály). Anyag Műanyag Acél, korrózió elleni bevonattal Acél, korrózió elleni bevonattal Felületmegmunkálás Strukturált megmunkálás, 100% poliészter por Szín RAL 7016, sötétszürke RAL 7035 szürke Védettség IP55 Mechanikus védelem IK10 Szállítás 1 db (rács nélkül) 5 db 1 db 1 db rács, G3 M1 típusú 1 készlet szintetikus szűrővel (223 x 223 mm) és rögzítésekkel Feszültség Referenciák Referencia Referencia Referencia Referencia 24 V DC NSYCVF550M24FB NSYCAF223T NSYCAF190 NSYCAG223LFHD NSYCAAPVHD 115 V AC NSYCVF550M115FB 230 V AC NSYCVF550M230FB DB300827EN DB Ø

31 Hőmérsékletszabályozási megoldások nehéz kültéri körülményekhez Hőmérsékletszabályozás PB PB PB PB Típusok NC termosztát Kettős termosztát Jellemzők Referenciák Fűtés szabályozása, vagy vészjelzés Fűtés és ventiláció szabályozása NO termosztát Termosztát inverz érintkezővel Fűtés VAGY ventiláció szabályozása C NSYCCOTHC NSYCCOTHD NSYCCOTHO NSYCCOTHI F NSYCCOTHCF NSYCCOTHDF NSYCCOTHOF NSYCCOTHIF Ventiláció szabályozása, vagy vészjelzés Hőmérsékletérzékelő PTC külső hőmérsékletérzékelő (kettős szigetelés) Referencia NSYCCAST Alumínium ellenállásos fűtőegységek Ellenállásos fűtőegységek PB PB PB PB PB Ellenállásos fűtők ventilátorral Teljesítmény (W) Feszültség (V) Referenciák AC NSYCR250W115VV 230 AC NSYCR250W230VV AC NSYCR400W115VV 230 AC NSYCR400W230VV Hőventilátorok Teljesítmény (W) Feszültség (V) Referenciák AC NSYCR350W230VTVC 400/ AC NSYCRP1W120VTVC 230 AC NSYCRP1W230VTVC Ultra vékony ellenállásos fűtőegységek Ultra vékony ellenállásos fűtők* Teljesítmény (W) Feszültség (V) Magasság (mm) Szélesség (mm) Mélység (mm) Referenciák NSYCRS10W120V NSYCRS10W240V NSYCRS25W120V NSYCRS25W240V NSYCRS50W120V NSYCRS50W240V NSYCRS100W120V NSYCRS100W240V NSYCRS200W120V NSYCRS200W240V * Az ultra vékony ellenállásos fűtőegységek a fentiektől eltérő méretekben és teljesítmény értékekkel is elérhetőek. Kérjük, vegye fel a kapcsolatot kollégáinkkal. 31

32 Hőmérsékletszabályozási megoldások nehéz kültéri körülményekhez Szellőztetési architektúrák DB DB IP55 fém rács Ventilátordoboz Tetőszellőztető modul Szellőztetett talpak IP54 rács Svonal Tvonal Architektúra előnyei A leggyakori és legversenyképese Magas hőelvezetési képesség, akár 1500 W architektúra Zajszint 1 ventilátorral: 55 db, ha a felső szellőztető modulba van építve Maximális disszipált hőelvezetés: T : 5 C 800W1000W Függőleges tengelyű légáramlás T : 5 C Könnyű hozzáférés a ventilátordobozhoz Vízszintes tengelyű légáramlás IP55 fém rács Vent.doboz IP55 fém rács Vent.doboz Tetőszellőztető modul Ajtó Oldal Ajtó Oldal Ajtó Oldal (NSYCAF190 szűrővel) Thalassa PHD szekrény Referenciák Telepítendő mennyiség Telepítendő mennyiség Referenciák NSYPHDT553 NSYPHDT553P NSYPHDT753 NSYPHDT753P NSYPHDZT NSYPCVR74HD NSYPHDZT774P NSYPCVR74HD NSYPHDZT NSYPCVR76HD NSYPHDZT776P NSYPCVR76HD NSYPHDZT NSYPCVR54HD NSYPHDZT1054P NSYPCVR54HD NSYPHDZT NSYPCVR74HD NSYPHDZT1074P NSYPCVR74HD NSYPHDZT NSYPCVR124HD NSYPHDZT12124P NSYPCVR124HD NSYPHDZT NSYPCVR126HD NSYPHDZT12126P NSYPCVR126HD NSYPHDZT NSYPCVR54HD NSYPHDZT1254P NSYPCVR54HD NSYPHDZT NSYPCVR74HD NSYPHDZT1274P NSYPCVR74HD NSYPHDZT NSYPCVR76HD NSYPHDZT1276P NSYPCVR76HD NSYPHDZT NSYPCVR124HD NSYPHDZT15124P NSYPCVR124HD NSYPHDZT NSYPCVR126HD NSYPHDZT15126P NSYPCVR126HD NSYPHDZT NSYPCVR74HD NSYPHDZT1574P NSYPCVR74HD NSYPHDZT NSYPCVR76HD NSYPHDZT1576P NSYPCVR76HD NSYPHDZT NSYPCVR74HD NSYPHDZT2074P NSYPCVR74HD Fém kültéri szekrény Referenciák Telepítendő mennyiség Telepítendő mennyiség Referenciák NSYS3HD NSYS3HD NSYS3CVR84HD NSYS3HD NSYS3CVR64HD NSYS3HD NSYS3CVR84HD NSYSFHD NSYSFCVR64HD NSYSFHD NSYSFCVR66HD NSYSFHD NSYS3CVR84HD NSYSFHD NSYSFCVR86HD NSYSFHD NSYSFCVR66HD NSYSFHD NSYS3CVR84HD NSYSFHD NSYSFCVR86HD NSYSFHD NSYS3CVR84HD NSYSFHD D NSYSFCVR124HD NSYSFHD D NSYSFCVR126HD NSYSFHD D NSYSFCVR124HD NSYSFHD D NSYSFCVR126HD 32

33 DB Ez a táblázat segítséget nyújt a termikus architektúrák összeállításában; azonban ahhoz, hogy biztosan a megfelelő termikus megoldást válasszuk rendszerünkhöz, javasolt a ProClima Szoftver használata is. Ivonal A belső elhelyezkedésű elemek által kiválóan alkalmas megoldás közterületekre Magas hőelvezetési képesség, akár 1500 W Zajszint 1 ventilátorral: 55 db, ha a felső szellőztető modulba van építve Függőleges tengelyű légáramlás IP54 kifúvórács (NSYCAG223LPF + G3 szűrő NSYCAF223T) Szellőztetett talpak Ventilátordoboz (NSYCAF190 szűrővel) Tetőszellőztető modul Telepítendő mennyiség Referenciák Telepítendő mennyiség Referenciák 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ276VHD 12 1 NSYPCVR76HD 12 1 NSYZZ276VHD 12 1 NSYPCVR76HD 1 1 NSYZZ254VHD 1 1 NSYPCVR54HD 1 1 NSYZZ254VHD 1 1 NSYPCVR54HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 13 1 NSYZZ2124VHD 13 1 NSYPCVR124HD 13 1 NSYZZ2124VHD 13 1 NSYPCVR124HD 13 1 NSYZZ2126VHD 13 1 NSYPCVR126HD 13 1 NSYZZ2126VHD 13 1 NSYPCVR126HD 1 1 NSYZZ254VHD 1 1 NSYPCVR54HD 1 1 NSYZZ254VHD 1 1 NSYPCVR54HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ276VHD 12 1 NSYPCVR76HD 12 1 NSYZZ276VHD 12 1 NSYPCVR76HD 13 1 NSYZZ2124VHD 13 1 NSYPCVR124HD 13 1 NSYZZ2124VHD 13 1 NSYPCVR124HD 13 1 NSYZZ2126VHD 13 1 NSYPCVR126HD 13 1 NSYZZ2126VHD 13 1 NSYPCVR126HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ276VHD 12 1 NSYPCVR76HD 12 1 NSYZZ276VHD 12 1 NSYPCVR76HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD 12 1 NSYZZ274VHD 12 1 NSYPCVR74HD Telepítendő mennyiség Referenciák Telepítendő mennyiség Referenciák 1 1 NSYSPFVX6200 NSYSPSX NSYSPFVX8200 NSYSPLVX NSYS3CVR84HD 1 1 NSYSPFVX6200 NSYSPLVX NSYS3CVR64HD 1 1 NSYSPFVX8200 NSYSPLVX NSYS3CVR84HD 1 1 NSYSPFVX6200 NSYSPLVX NSYSFCVR64HD 1 1 NSYSPFVX6200 NSYSPLVX NSYSFCVR66HD 12 1 NSYSPFVX8200 NSYSPLVX NSYS3CVR84HD 12 1 NSYSPFVX8200 NSYSPLVX NSYSFCVR86HD 1 1 NSYSPFVX6200 NSYSPLVX NSYSFCVR66HD 12 1 NSYSPFVX8200 NSYSPLVX NSYS3CVR84HD 12 1 NSYSPFVX8200 NSYSPLVX NSYSFCVR86HD 12 1 NSYSPFVX8200 NSYSPLVX NSYS3CVR84HD 13 1 NSYSPFVX12200 NSYSPLVX NSYSFCVR124HD 13 1 NSYSPFVX12200 NSYSPLVX NSYSFCVR126HD 13 1 NSYSPFVX12200 NSYSPLVX NSYSFCVR124HD 13 1 NSYSPFVX12200 NSYSPLVX NSYSFCVR126HD 33

34 Hőmérsékletszabályozási megoldások nehéz kültéri körülményekhez Hűtőegységek PB PB PB Jellemzők Szekrény oldalára szerelendő modellek Kültérre, villamos elosztóberendezésekre szerelhető hűtőberendezések. Figyelünk a környezetre: környezetbarát R134a (HFC) gázt használunk. Minden modellben mechanikus termosztát található. Minden modell tartalmaz vészjelzőt és ajtónyitás érzékelőt. Szemescsavarokkal ellátva. A legkiváló alkatrészek. A külső szűrő nem alaptartozék. Kifejezetten ajánlott a fém szűrő használata. Fém védőtető. Korrózióvédett (C3 kategória). A belső alkatrészek beleértve a kondenzátort is korrózió elleni bevonattal vannak ellátva. Anyag Festett rozsdamentes acél, 304L (RAL 7035) Tanúsítványok CE Telepítés Bel vagy kültéri Hűtési jellemzők Hűtési teljesítmény L35L W (1297 Btu/h) 640 W (2184 Btu/h) 820 W (2798 Btu/h) Hűtési teljesítmény L35L W (819 Btu/h) 470 W (1604 Btu/h) 680 W (2320 Btu/h) A belső kör (szekrény) légárama 280 m³/h 330 m³/h 330 m³/h A külső kör (környezet) légárama 280 m³/h 570 m³/h 570 m³/h Termosztát típusa Mechanikus Mechanikus Mechanikus Hőmérséklet beállítási tartománya C C C Maximális külső hőmérséklet +55 C +55 C +55 C A belső kör (szekrény) hőmérséklettartománya C C C A külső kör (környezet) hőmérséklettartománya C C C Hűtőközeg típusa R134a R134a R134a Hűtőközeg tömege 0.16 kg 0.23 kg 0.23 kg Hűtőkör maximális nyomása 26 bar 25 bar 25 bar Külső szűrő Opcionális fém szűrő NSYCUFX400 Opcionális fém szűrő NSYCUFX600 Opcionális fém szűrő NSYCUFX800T1K Villamos jellemzők Bemeneti feszültség 1 x 230 V / 5060 Hz 1 x 230 V / 5060 Hz 1 x 230 V / 5060 Hz Indítási / Névleges Áram 6.0 A / 1.6 A 8.1 A / 2.1 A 10.8 A / 2.6 A Felvett teljesítmény L35L W 400 W 440 W Felvett teljesítmény L35L W 470 W 490 W Energiahatékonyság (EER) L35L Javasolt hővédelem (biztosíték) T4 A T6 A T6 A Fizikai jellemzők Külső méretek (Ma x Szé x Mé) 460 x 285 x 180 mm 606 x 316 x 212 mm 783 x 348 x 215 mm IP védelem szintje (belső/külső) IP55 / IP34 IP55 / IP34 IP55 / IP34 Zajszint 60 db 65 db 65 db Berendezés tömege 17 kg 21 kg 27 kg Referenciák NSYCUHD400 NSYCUHD600 NSYCUHD800 34

35 PB PB W (3412 Btu/h) 1000 W (3412 Btu/h) 1600 W (5459 Btu/h) 1600 W (5459 Btu/h) 2000 W (6824 Btu/h) 2900 W (9895 Btu/h) 3850 W (13137 Btu/h) 790 W (2696 Btu/h) 790 W (2696 Btu/h) 1230 W (4197 Btu/h) 1230 W (4197 Btu/h) 1510 W (5152 Btu/h) 2250 W (7677 Btu/h) 2870 W (9793 Btu/h) 330 m³/h 330 m³/h 570 m³/h 570 m³/h 860 m³/h 1450 m³/h 1450 m³/h 570 m³/h 570 m³/h 1050 m³/h 1050 m³/h 1050 m³/h 1450 m³/h 1450 m³/h Mechanikus Mechanikus Mechanikus Mechanikus Mechanikus Mechanikus Mechanikus C C C C C C C +55 C +55 C +55 C +55 C +55 C +55 C +55 C C C C C C C C C C C C C C C R134a R134a R134a R134a R134a R134a R134a 0.23 kg 0.23 kg 0.45 kg 0.45 kg 0.59 kg 0.84 kg 1.14 kg 25 bar 25 bar 25 bar 25 bar 25 bar 25 bar 25 bar Opcionális fém szűrő NSYCUFX800T1K Opcionális fém szűrő NSYCUFX800T1K Opcionális fém szűrő NSYCUFX1K2T2K Opcionális fém szűrő NSYCUFX1K2T2K Opcionális fém szűrő NSYCUFX1K2T2K Opcionális fém szűrő NSYCUFX3KT4K Opcionális fém szűrő NSYCUFX3KT4K 1 x 230 V / 5060 Hz 2 x V / 5060Hz 1 x 230 V / 5060 Hz 2 x V / 5060Hz 3 x 400 V / 5060 Hz 3 x 400 V / 5060 Hz 3 x 400 V / 5060 Hz 10.5 A / 3 A 8 A / 2 A 18 A / 5.4 A 11 A / 2.9 A 10 A / 2.5 A 14 A / 2.6 A 18 A / 3.6 A 570 W 590 W 850 W 840 W 970 W 1220 W 1780 W 650 W 670 W 970 W 960 W 1150 W 1440 W 2050 W T6 A T4 A T10 A T6 A T6 A T6 A T8 A 783 x 348 x 215 mm 783 x 348 x 215 (+58) mm 999 x 405 x 237 mm 999 x 405 x 237 mm 999 x 405 x 237 mm 1270 x 500 x 336 mm 1270 x 500 x 336 mm IP55 / IP34 IP55 / IP34 IP55 / IP34 IP55 / IP34 IP55 / IP34 IP55 / IP34 IP55 / IP34 65 db 65 db 65 db 65 db 65 db 70 db 70 db 28 kg 29 kg 40 kg 42 kg 54 kg 84 kg 85 kg NSYCUHD1K NSYCUHD1K2P4 NSYCUHD1K6 NSYCUHD1K62P4 NSYCUHD2K3P4 NSYCUHD3K3P4 NSYCUHD4K3P4 35

36 36

37 Általános hőmérsékletszabályozási megoldások Hőcserélők, hűtőegységek 37

38 Hőmérsékletszabályozás Levegőlevegő hőcserélők ÚJ Új, energiahatékony termékskála PB Válassza a levegőlevegő hőcserélőt az alacsonya környező hőmérséklet kihasználására (például élelmiszer és italgyárakban), amely jelentős hőt von el, továá garantálja, hogy a belső és külső levegőkörök egymástól függetlenek legyenek. PB PB500011SE Továfejlesztett kialakítás nagyo energiahatékonyság Az új ClimaSys rendszer jo áramlást, hűtést és energiahatékonyságot biztosít köszönhetően a korszerűsített külső rácsnak, valamint a hűtés kritikus eszközökhöz történő közele kerülésének. Egyszerűség időhatékonyság Az ingyenesen elérhető ProClima hőszámítási szoftverünkkel a kalkulációk egyszerűen és gyorsan elvégezhetőek. Az új termikus modul egyesíti a hűtő és a vezérlő eszközökre vonatkozó számításokat, így hozzájárul a rendszerek energiahatékonyságának maximalizálásához. Gyorsa telepítés A telepítési idő lerövidül a számos, különböző fejlesztésnek köszönhetően. A szereléshez egyszerű kivágásokra és minimális számú csavarra van szükség, a vezetékezés előkészített csatlakozókkal történik. IP55 Védelem Az oldalra szerelendő modellek belseje az EN szabvány szerinti IP55 védettségű. 38

39 Hőmérsékletszabályozás Jellemzők Levegőlevegő hőcserélők PB PB PB Jellemzők Anyag Szín Tanúsítványok Telepítés Hűtési jellemzők Oldalra szerelendő modellek A levegőlevegő hőcserélőket szennyezett környezet esetén alkalmazzák, hidege környezeti hőmérséklet esetén. Festett, horganyzott acél RAL 7035 szürke CE Beltéri Fajlagos teljesítmény 14 W/K 36 W/K 50 W/K 80 W/K A belső kör (szekrény) légárama 280 m³/h 570 m³/h 600 m³/h 1050 m³/h A külső kör (környezet) légárama 280 m³/h 570 m³/h 600 m³/h 1050 m³/h Termosztát típusa Mechanikus Mechanikus Mechanikus Hőmérséklet beállítási tartománya C C C A belső kör (szekrény) hőmérséklettartománya C C C C A külső kör (környezet) hőmérséklettartománya C C C C Hűtőközeg típusa Levegő Levegő Levegő Levegő Villamos jellemzők Bemeneti feszültség 1 x 230 V / 5060 Hz 1 x 230 V / 5060 Hz 1 x 230 V / 5060 Hz 1 x 230 V / 5060 Hz Névleges áramerősség 0.62 A 0.7 A 0.7 A 1.1 A Felvett teljesítmény 88 W 160 W 160 W 240 W Javasolt hővédelem (biztosíték) T1 A T1 A T1 A T2 A Fizikai jellemzők Külső méretek (Ma x Szé x Mé) 363 x 188 x 165 mm 771 x 316 x 93 mm 771 x 316 x 93 mm 1260 x 317 x 108 mm IP védelem szintje (belső/külső) IP55 / IP22 IP55 / IP22 IP55 / IP22 IP55 / IP22 Zajszint 60 db 62 db 62 db 64 db Berendezés tömege 7 kg 10 kg 10 kg 17 kg Referenciák NSYCEA14E NSYCEA36 NSYCEA50 NSYCEA80 39
