Fa-Alu HET Bejárati ajtók

Átírás

1 Metszeti ábrák TR/IF Alsó metszet Oldalsó/felső metszet Oldalrész alsó metszet Oldalrész oldalsó/felső metszet FOK ibelül FOK belül 1

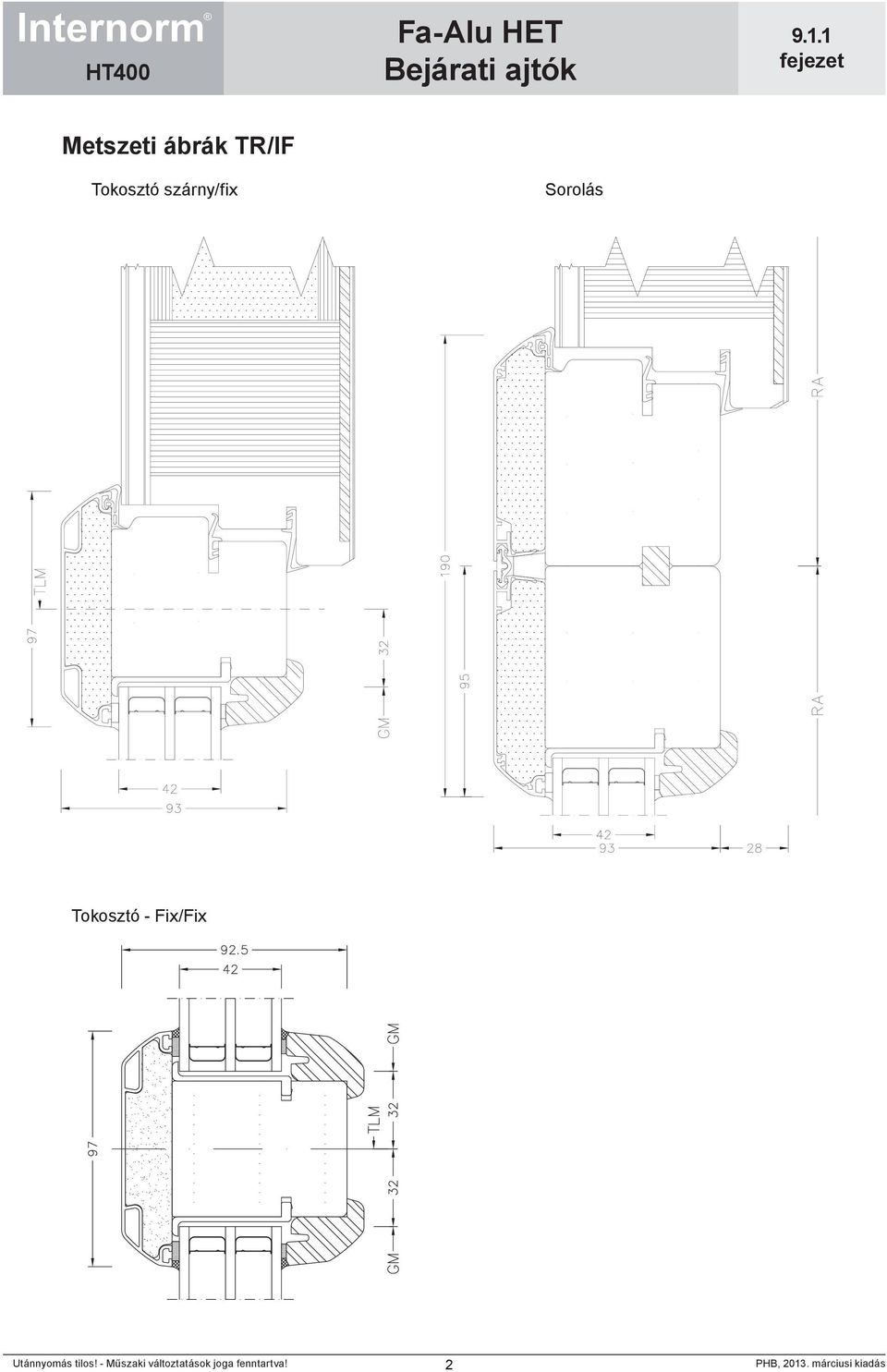

2 Metszeti ábrák TR/IF Tokosztó szárny/fix Sorolás Tokosztó - Fix/Fix 2

3 Metszeti ábrák VR/IF Alsó metszet Oldalsó/felső metszet Oldalrész alsó metszet Oldalrész oldalsó/felső metszet FOK belül FOK belül 3

4 Metszeti ábrák VR/IF Tokosztó Sorolás Tokosztó - Fix/Fix 4

5 Üvegezések - Ajtószárny Tok variáció TR Conzepta Purista belül belül Sequenza belül belül Escalera Rahmenvariante VR Conzepta Purista belül belül Sequenza belül belül Escalera Az üvegezés mindegyik típusnál ről történik. Az üvegező lécek belül, mindegyik betétnél ragasztottak. A biztonsági üvegezések alkalmazásánál tartsa be az országban érvényes előírásokat. A szárny területén biztonsági üvegek esetén belül és 4/2F/4-VS-t alkalmazunk. 5

6 Fix üvegezés Üvegfelépítés Fix szerkezeteknél 42 mm-es üveget használunk. Az üvegléc rögzítés nem látható. Biztonsági üvegezéseknél és belül is 3/2F/3 VSG üveget alkalmazunk Általánosságban érvényes, hogy TR toknál a szárnynál és a fix szerkezeteknél is profilozott üveglécet alkalmazunk, VR toknál pedig szögleteset. Ornament Nemesacél távtartó Ornament Nemesacél távtartó belül belül belül Ornament Nemesacél távtartó Csak előre definiált üvegeket lehet alkalmazni Nincs bevonatos ESG üveg 6

7 Vasalatok Lyuktávolság 60mm Zárólemez Zár A többpontos reteszelés 60 mm-es Dornmérettel készül DIN szerint. Stift 10 mm Lyuktávolság 92 mm Kilincsmagasság 1077 mm a padlószinttől Cilinder hossz: 120 mm Cilinder osztás 70/ 50 Cilinder hossz 120mm Alapvetően 3db állítható magasságú Hercula-pántot alkalmazunk. A standard vasalat takaró szürke. A fehér és réz takaró ISS ben rendelhető. Zárókarom Zárólemez A két zárókarom és a srégen csavarozott záróelemek a WK2 biztonsági fokozatot szolgálják. Feszítő a zároldalon Minden ajtóban található egy feszítő. Ezt a zár oldalon egy hosszú 6 mm-es imbuszkulccsal lehet kb. 2-3mm-el utánfeszíteni. FIGYELEM! max erőhatás 35 Nm, Ezáltal lehetővé válik a könnyű működtetés a záróelemeken biztosított állítási lehetőség nélkül enyhe deformálódás esetén is. 7

8 Standard cilinderválaszték Zylinderbezeichnung Cilinder-megnevezés: X X X X X F = szabadonfutó cilinder Bluemotionhoz nem jó. Cilinder hossz Cilinder osztás V = külön záródó G = együtt záródó Cilinder típus: A = AZ Profil X = X-tra Profil B = kétoldalt zárható Cilinder típusok A = AZ Profil Standard cilinder letapogatás és felfúrás elleni védelemmel. X = X-tra Profil Fokozott biztonságú cilinder letapogatás és felfúrás elleni, kihúzás és törés elleni védelemmel. Biztonsági kártya Hivatalos kulcsmásolás elleni védelem biztonsági kártyával. A biztonsági kártyát a végfelhasználónak át kell adni. (csak az X-tra Profilnál) Együtt záródó cilinderek csak műszaki tisztázás után! Ha Bluemotion motoros működtetést alkalmazunk, akkor a kulcsos működtetés csak vész esetére szolgál. Ha a kulcsot bedugva hagyjuk vagy a kulcsot ellenkező irányba tekerjük, akkor az ajtólap vagy a motor sérülhetnek. Motoros működtetés esetén csak szabadonfutó cilindert szabad alkalmazni. Jelölés: FZG-Type 01/15! FX20BV-ből lett FX20BV-FZG-Type 01/15 8

9 HET Kiviteli lehetőségek Lucfenyő és vörösfenyő kivitelek lehetségesek, minden más műszaki egyeztetés után. Ha fa/alu ablakot és fa/alu bejárati ajtót közvetlenül egymás mellé épít be, ügyeljen arra, hogy a különböző felületkezelési eljárás valamint az alapanyagok miatt (tömör fa és furnér) színeltérések léphetnek fel. Modellek optikai változtatása műszaki tisztázás után. HT400 ajtó mellé ne soroljon EDITION oldalvilágítót (Színeltérés)! Üveg rugdosó csak ESCALERA modelleknél lehetséges. Nincs kifelé nyíló ajtó. Nincs kétszárnyú ajtó. Nincsenek különleges vasdalatok, pánik vasalat, csappantyús zár stb. Nincsenek íves, srég és különleges formák. Nincs 24, 32 és 36mm-es üvegezés. Nincsenek az Alu bejárati ajtó programból díszítő elemek és tartozékok Nincsenek szárnyosztók és álosztók. Szín lehetőségek Internorm fa színprogramm a belső oldalon FI500 - LA602 illetve minden RAL szín. Internorm Alu színprogramm a okon és az alu lemezekenkivéve EL01. Minden HM- HF- HFM-, DM- HDM-, DH-, HDS-, Eloxal és RAL szín (kivétel: világító színek). A Vetro modellek üveg lapjai SG01 - SG07 színekben kaphatóak. Az üvegező kereteket nedves eljárással lakkozzuk. Színeltérések léphetnek fel a porszórt profilokhoz képest. Eloxált színeknél a különböző eljárások miatt színeltérések adódhatnak Ügyeljen a különböző alu színekre, mindenek előtt RAL9006/9007 vagy HDS-, DHés HDH színeknél a különböző felületkezelési eljárások miatt színeltérések léphetnek fel. Ügyeljen a mindenkori felületi tulajdonságokra és a díszítő elemek leírásaira. Különösen a díszítő rátét elemekre, ahol gyártástechnológiai és anyagszerinti korlátozások lehetnek. Részben lakkozások HM-, HF-, DM-, HDM-, Eloxal- és HDS színeknél nem lehetségesek. Eloxal lakkozás PURISTA és GALARIA modelleknél. DH, HDS és Eloxal bemart díszítéseknél nem lehetséges. Rálakkozott felület HM-, HF-, DM- és HDM színeknél nem lehetséges. 9

10 Modellek áttekintése méretkorlátozásokkal SE02 SE00i mm mm mm mm SE12R mm mm mm SE12L mm mm mm mm mm mm mm 10

11 Modellek áttekintése méretkorlátozásokkal SE14R SE14L mm mm mm mm mm SE mm mm mm mm mm mm mm mm mm mm mm mm 11

12 Modellek áttekintése méretkorlátozásokkal SE18 SE mm mm mm mm 12
