Fő profilok 2. Renszerkiegészítők (szál) 26. Technológiai méretek 44

Átírás

1 Gyártói katalógus, a termékcsaládhoz Fő profilok 2 Mellék profilok 12 Renszerkiegészítők (szál) 26 Rendszerkiegészítők (darab) 32 Technológiai méretek 44

2 Fő profilok -2-

3 Tok profil Kamrás osztóprofil Osztóprofil erősített merevítéssel Fordítóprofil(stulp) Szárnyprofil Vízvetős(design)szárnyprofil Befelé nyíló ajtószárnyprofil Kifelényíló ajtószárnyprofil

4 Tok profil 7010 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott Tokprofil merevítő -4-

5 Kamrás osztóprofil 7020 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott Kamrás osztóprofil merevítése

6 Fordítóprofil (stulp)7021 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott Fordítóprofil(stulp) merevítés

7 Szárny profil 7001 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott Szárny profil 7001 merevítése -6-

8 Vízvetős (design) szárnyprofil 9001 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott Vízvetős (design) szárnyprofil 9001 merevítése - 9

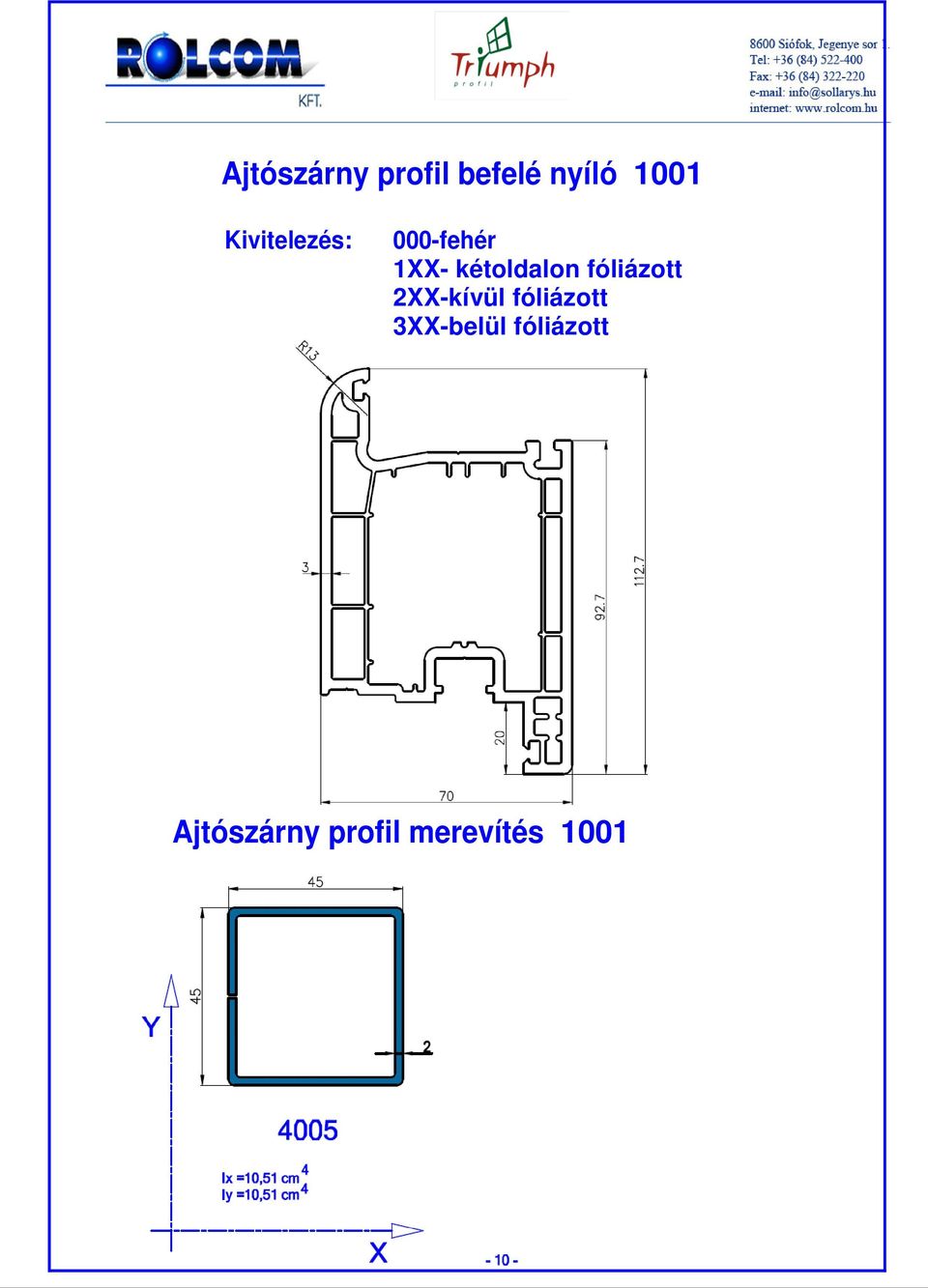

9 Ajtószárny profil befelé nyíló 1001 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott Ajtószárny profil merevítés

10 Ajtószárny profil kifelé nyíló 1002 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott Ajtószárny merevítés 1002

11 Mellék profilok

12 Üvegező lécek fekete gumitömítéssel 14 Üvegező lécek szürke gumitömítéssel 15 H soroló os soroló os soroló 18 Körsoroló 19 Statikai soroló 20 Toktoldó 30 mm 21 Toktoldó 50 mm 22 Párkányfogadó 23 Küszöb 24 Vízvető

13 Üvegező lécek Kivitelezés: fekete tömítőgumi fehér 1XX- fóliázott 7030 Future 7031Round 6030 Angol - 14-

14 Üvegező lécek Kivitelezés: szürke tömítőgumi fehér 1XX- fóliázott 7030 S Future 7031 S Round 6030 S Angol - 15-

15 H soroló 7050 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott

16 90 -os soroló A-7020 Kivitelezés: 000-fehér 2XX- fóliázott - 17-

17 135 -os soroló A-730, A-731 Kivitelezés: 000-fehér 2XX- fóliázott - 18-

18 Körsoroló A-710, A-711 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott 3XX-belül fóliázott A körsoroló megerősítése 4070

19 Statikai soroló A-800 Kivitelezés: 000-fehér 2XX- fóliázott A Statikai soroló megerősítése

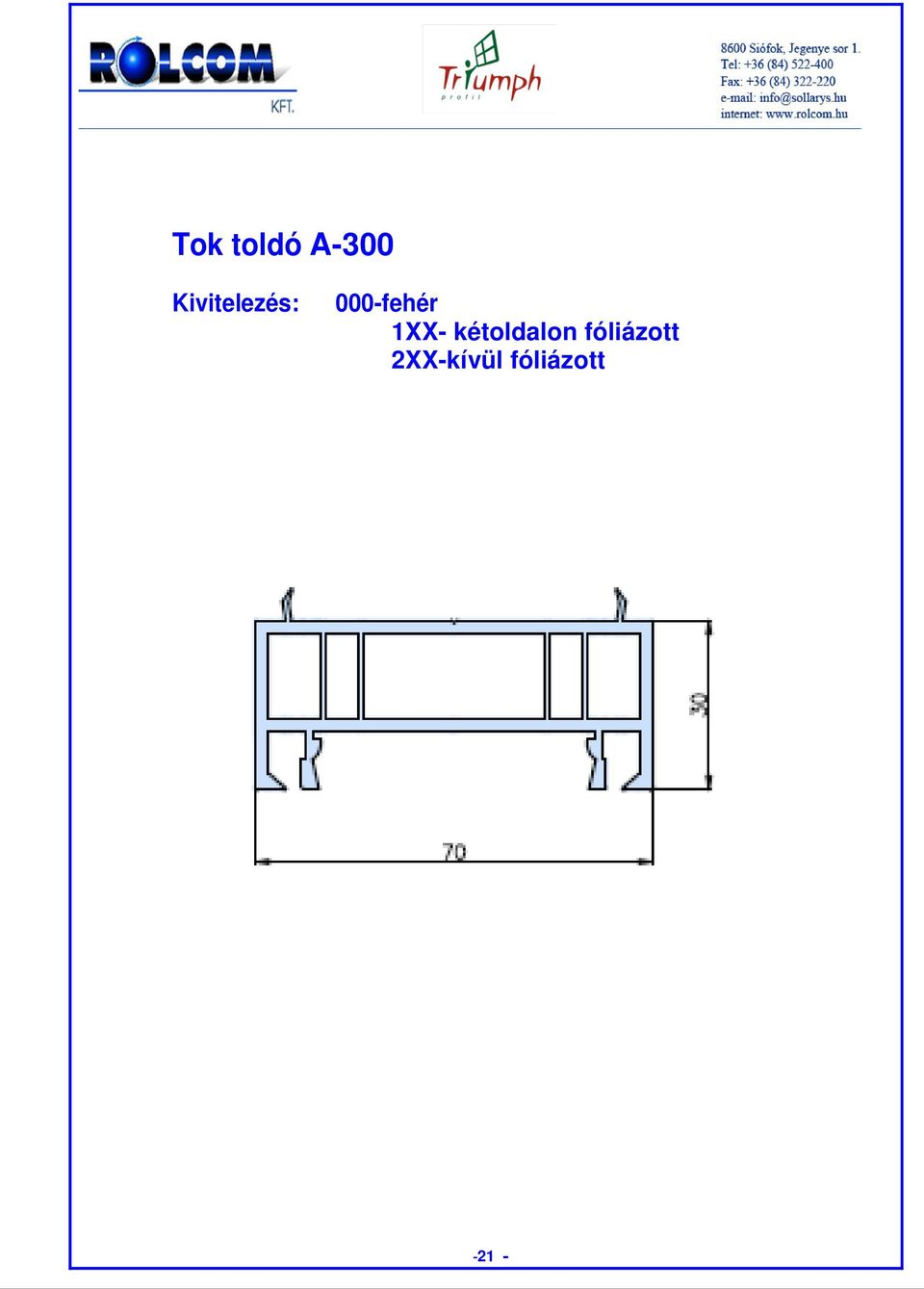

20 Tok toldó A-300 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott -21 -

21 Tok toldó A-500 Kivitelezés: 000-fehér 1XX- kétoldalon fóliázott 2XX-kívül fóliázott Toktoldó megerősítése A-500

22 Párkányfogadó 7051 Kivitelezés: fehér vagy barna

23 Küszöb, Alumínium és PVC PVC szigetelés A

24 Vízvető A-760 Anyaga: alumínium Színe: fehér, barna A-760 Vízvető rögzítő csavar -25-

25 Rendszer kiegészítők (szál) -26-

26 Ütköző gumik 28 Üvegező gumik 29 Falc gumik 30 Küszöb gumi

27 Tömítő gumik A-601 A-601 S A

28 Üvegező gumik A-600 A-600 S -29-

29 Falc gumik KA-50 Fehér Barna -30-

30 Küszöb gumi HZD

31 Kiegészítők (darab) -32-

32 Stulp végzáró 34 Küszöb csatlakozó 35 Szállító ék 36 Furattakaró 37 Vízkifolyó takaró 38 Osztórögzítő 39 Heggesztő tuskó 40 Üvegezőalátét 42 Üvegező ék 43 Rögzítő karom

33 Fordítóprofil (stulp) végzáró Kivitelezés: barna, fehér A

34 Küszöb rögzítő Kivitelezés: szürke A

35 Szállító ék Kivitelezés: fehér, barna A

36 Furattakaró kupak 10 mm A- 000 fehér B- 000 barna -37-

37 Vízkifolyó takaró A- 01 fehér A- 02 barna -38-

38 Osztó rögzítő A

39 Heggesztő tuskó 45 x 45 A

40 Üvegező alátét A

41 Üvegező ékek -42-

42 Rögzítő karom "LIDER" K

43 A fő profilok tecnológiai méretei, metszetekkel -44- * Az ablakok metszetrajzai üvegezőléc nélküliek

44 Fix ablak 46 Fix ablak vízszintes osztással 47 Fix blak függőleges osztással 48 Nyíló ablak (szárny 7001) 49 Nyíló ablak vízvetős szárnnyal (szárny 9001) 50 Osztott tok, egy oldalon fix ablak (szárny 7001) 51 Oldalra nyíló ablak osztott szárnnyal (szárny 7001) 52 Középen nyíló ablak (szárny 7001) 53 Középen oszott váltószáryas ablak 54 Erkélyajtó 55 Befelé nyíló bejárati ajtó 56 Befelé nyíló bejárati ajtó tokkal 57 Váltó szárnyas beleé nyíló bejárati ajtó 58 Kifelé nyíló bejárati ajtó (szárny "T") 59 Kifelé nyíló ajtó tokkal (szárny"t") 60 Váltószárnyas kifelé nyíló ajtó

45 Fix ablak technológiai méretei (tok/tok) -46-

46 Középen vízszintesen osztott fix ablak technológiai méretei (tok/tokosztó) -47-

47 Függőlegesen osztott fix ablak technológiai méretei (tokitokosztóitok) I -48-

48 Nyíló ablak hagyományos szárnnyal technológiai méretei(szárny 7001) Vasalathorony 13 mm -49-

49 Nyíló ablak vízvetős szárnnyal technológiai méretei(szárny 9001) Vasalathorony 13 mm -49-

50 Függőleges osztású, egy oldalon fix ablak technológiai méretei (szárny/osztó) -51 -

51 Középen vízsszintesen osztott szárnyú nyíló ablak technológiai méretei (tok/szárny 7001/ osztó) -52-

52 Technológiai méretek (szárny 7001/ osztó / szárny 7001) -53-

53 Váltószárnyas ablak technológiai méretei (szárny 7001/ stulp / szárny 7001) * A váltószárny befogadó mérete 62 mm -54-

54 Technológiai méretek (szárny 7001/ küszöb) -55-

55 Befelé nyíló ajtó technológiai méretei (szárny 1001/ küszöb) 0 N I") Ol -56-

56 Befelé nyíló ajtó technológiai méretei (szárny 1001/ tok) -57-

57 Befelé nyíló váltószárnyas ajtó technológiai méretei (szárny 1001/ stulp / szárny 10001) * A váltószárny befogadó mérete 62 mm -58-

58 Kifelé nyíló ajtó technológiai méretei (szárny 1002 / küszöb) -59-

59 Kifelé nyíló ajtó technológiai méretei (szárny 1002 / tok) -60-

60 Kifelé nyíló váltószárnyas ajtó technológiai méretei (szárny 1002/ stulp / szárny 1002) * A váltószárny befogadó mérete 62 mm -61

61 Jegyzetek
