Alumínium bejárati ajtó Pánikvasalat

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Alumínium bejárati ajtó Pánikvasalat"

Átírás

1 . Menekülő ajtó vasalatokra vonatkozó normák Menekülő ajtó zárására a múltban nem volt speciális előírás. Csak az volt előírva hogy ez a tipusú ajtó zárt állapotban az ajtó belső oldaláról nyitható legyen (kulcs használata nélkül). A harmonizált európai szabványok életbe lépésével EN 79 : menekülőutak kilinccsel vagy nyomólappal működtetett vészkijárati zárai EN 5 : menekülőutak pánikajtózárai vízszintes működtetőrúddal további paraméterek, mint ajtóméretek, ajtósúly, nyitási erő, kilincsgeometria, tartós funkciók, stb... is szabályozottak, és törvényileg kötelezőek! Fontos újítás a normákban, hogy csak együtt bevizsgált alkotóelemek, mint zárszerkezetek, kilincsek, működtetőrudak, zárórudak, zárlemezek, csapok... engedélyezettek. A zárszerkezetet illetve zárólemezeket ennek megfelel jelöléssel látják el a lemezen.

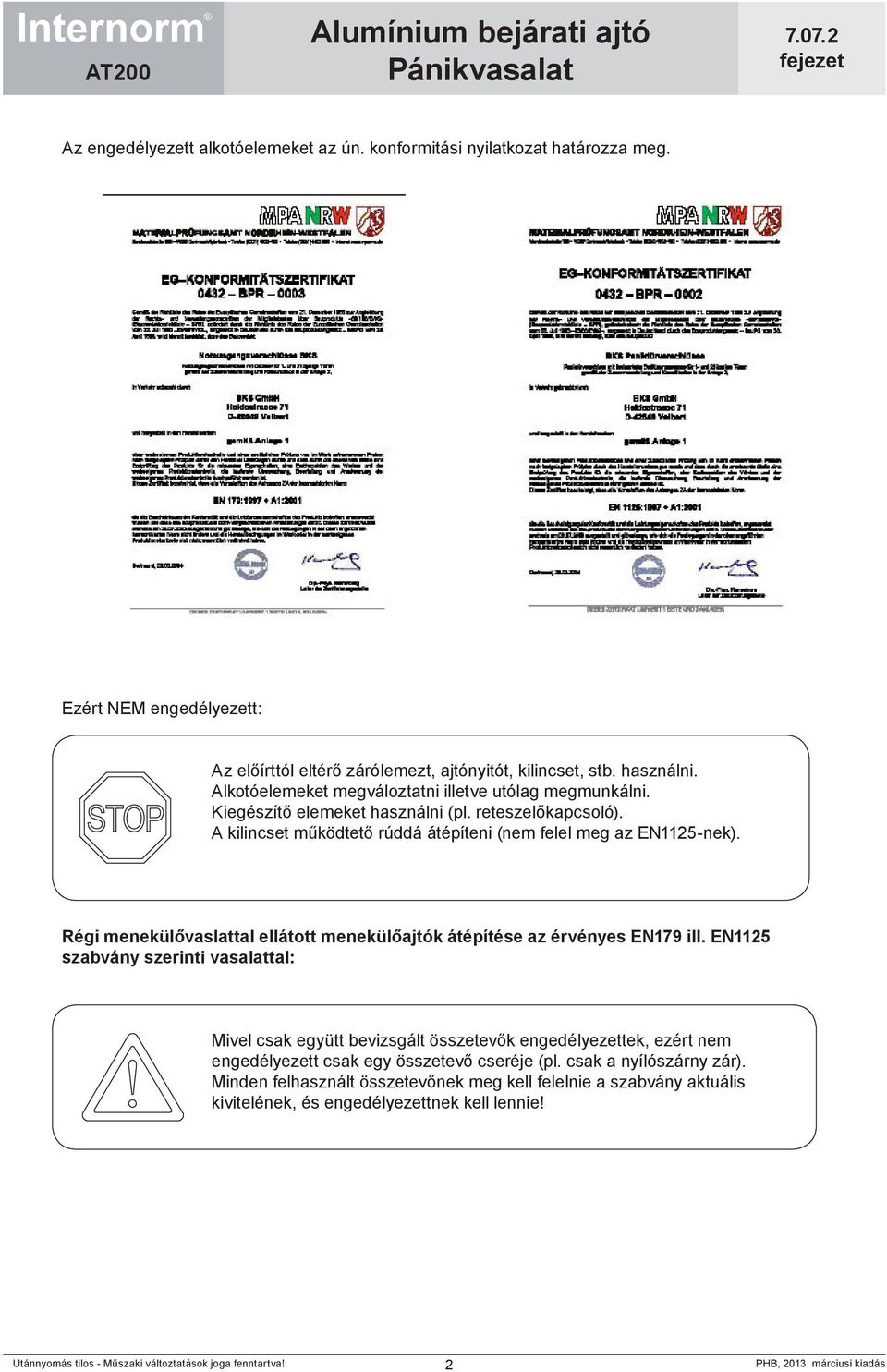

2 Az engedélyezett alkotóelemeket az ún. konformitási nyilatkozat határozza meg. Ezért NEM engedélyezett: Az előírttól eltérő zárólemezt, ajtónyitót, kilincset, stb. használni. Alkotóelemeket megváloztatni illetve utólag megmunkálni. Kiegészítő elemeket használni (pl. reteszelőkapcsoló). A kilincset működtető rúddá átépíteni (nem felel meg az EN5-nek). Régi menekülővaslattal ellátott menekülőajtók átépítése az érvényes EN79 ill. EN5 szabvány szerinti vasalattal: Mivel csak együtt bevizsgált összetevők engedélyezettek, ezért nem engedélyezett csak egy összetevő cseréje (pl. csak a nyílószárny zár). Minden felhasznált összetevőnek meg kell felelnie a szabvány aktuális kivitelének, és engedélyezettnek kell lennie!

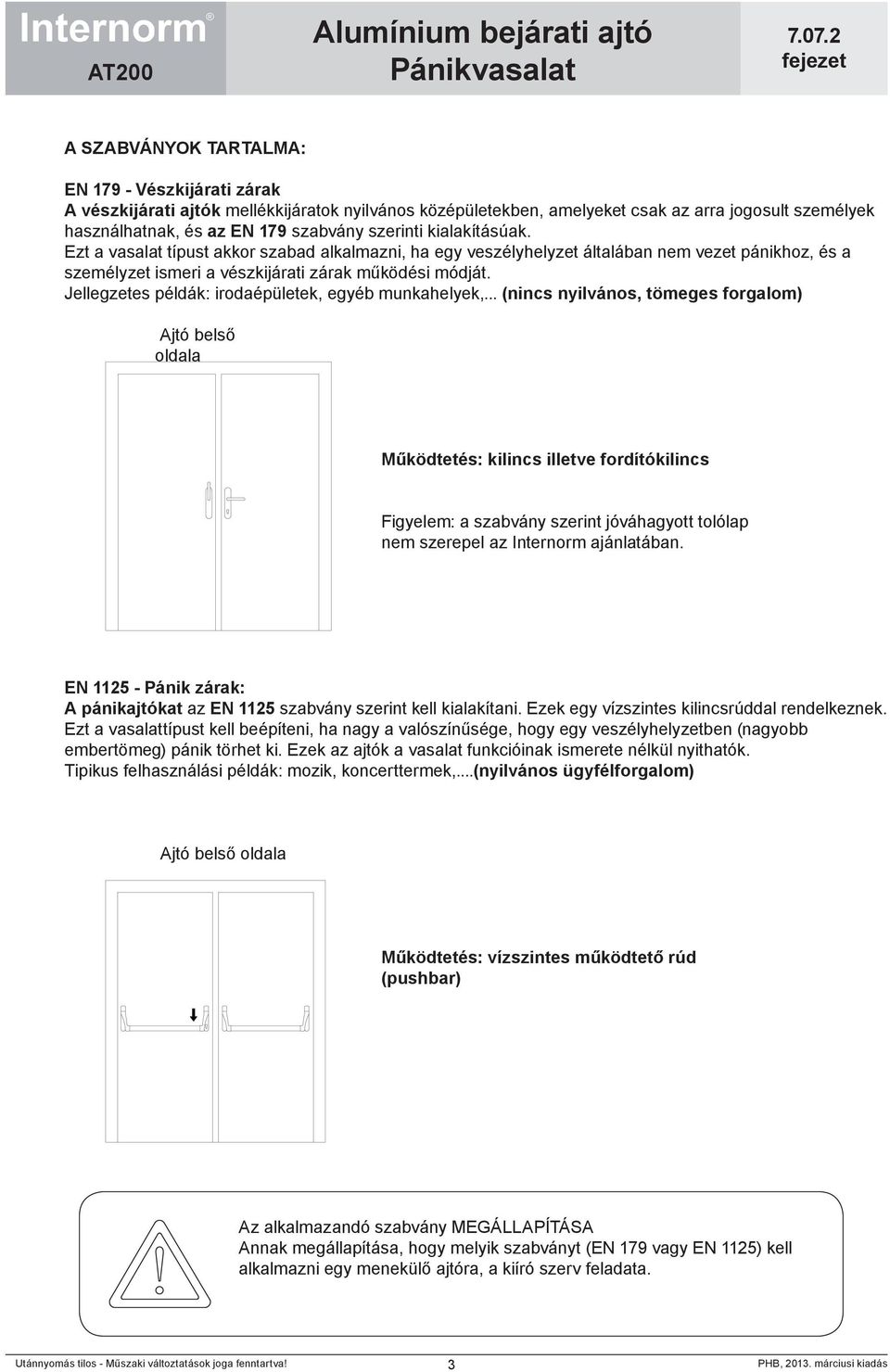

3 A SZABVÁNYOK TARTALMA: EN 79 - Vészkijárati zárak A vészkijárati ajtók mellékkijáratok nyilvános középületekben, amelyeket csak az arra jogosult személyek használhatnak, és az EN 79 szabvány szerinti kialakításúak. Ezt a vasalat típust akkor szabad alkalmazni, ha egy veszélyhelyzet általában nem vezet pánikhoz, és a személyzet ismeri a vészkijárati zárak működési módját. Jellegzetes példák: irodaépületek, egyéb munkahelyek,... (nincs nyilvános, tömeges forgalom) Ajtó belső oldala Működtetés: kilincs illetve fordítókilincs Figyelem: a szabvány szerint jóváhagyott tolólap nem szerepel az Internorm ajánlatában. EN 5 - Pánik zárak: A pánikajtókat az EN 5 szabvány szerint kell kialakítani. Ezek egy vízszintes kilincsrúddal rendelkeznek. Ezt a vasalattípust kell beépíteni, ha nagy a valószínűsége, hogy egy veszélyhelyzetben (nagyobb embertömeg) pánik törhet ki. Ezek az ajtók a vasalat funkcióinak ismerete nélkül nyithatók. Tipikus felhasználási példák: mozik, koncerttermek,...(nyilvános ügyfélforgalom) Ajtó belső oldala Működtetés: vízszintes működtető rúd (pushbar) Az alkalmazandó szabvány MEGÁLLAPÍTÁSA Annak megállapítása, hogy melyik szabványt (EN 79 vagy EN 5) kell alkalmazni egy menekülő ajtóra, a kiíró szerv feladata. 3

4 . Kialakítások, méretek, nyitási irány A törvényi előírás szerint a menekülő útvonalakon elhelyezett ajtóknak a menekülés irányában kilökhetőnek kell lenniük. Ezért csak kifelé nyíló kivitelben készülhetnek! Kialakítások Menekülő ajtó lehet egy- vagy kétszárnyas kivitelű. Természetesen lehetőség van különböző kombinációkra is oldalrésszel és felülvilágítóval (pl. 903, 9,.. modell) Min szélesség RA-B : 500 mm Min. állószárny osztás: 540 mm Méretek A lehetséges méretekre vonatkozólag alapvetően a megfelelő kialakítások alkalmazási területei mérvadóak, kivéve az alábbi korlátozásokat: Minimális méretek -szárnyas ajtókra A túl kicsi osztások a szárnyak egyidejű nyitása esetén profil-összenyomódást okozhatnak. Az összenyomódások károsíthatják a vasalatokat, de akár magát az ajtóelemet is. min. állószárny szélesség: 49 mm min. tokszélesség RA-B: 500 mm Átjáró belső méretek: Az ajtó kialakításakor figyelembe kell venni a szükséges átjáró belső méretet. Ennek akár arra is hatása lehet, hogy az ajtót egy- vagy kétszárnyas kivitelben kell elkészíteni. 4

5 Maximum méretek max. megengedett szárnyméret a szabvány szerint : 300 x 500 mm max. megengedett szárnyméret AT00 esetén : 300 x 94 mm Mivel a menekülőajtó zárak megfelelnek az -pontos reteszelésnek, ezért a max. szárnymagassággal kapcsolatos határértékek alapjául a csappantyús reteszzárnál megadott értékek szolgálnak. Probléma: tömítettség és működés a szárny behajlása esetén. A maximális szárnyméretekből következően az alábbi max. RA méretek adódnak: Mod. 900 (-szrny..) Mod. 906 (-szrny) 390 x 50 mm 600 x 50 mm Nyitásirány és modell megnevezés ISS-ben Nyitásirány: A nyitásirány meghatározásához az ajtót mindig arról az oldalról kell nézni, ahol a pántok láthatók, tehát kívülről. Ehhez igazodnak a balos-jobbos zármegnevezések is. ISS modell elnevezések -szárnyas ajtóknál: Itt az ISS_ben megszokott módon, azaz a belső oldalról nézzük az ajtót. A Mozgó-szárny elhelyezkedése határozza meg a balos-jobbos modell elnevezést. P906-AR --> Mozgó-szárny belülről nézve jobbos P906-AL --> Mozgó-szárny belülről nézve balos Balos Nyitásirány Jobbos Balos Jobbos Állószárny Mozgó- Nyitásirány: jobboldali Mozgó-szárny --> jobbos Mozgó-szárny zár baloldali állószárny --> balos mozgatóreteszes zár Modell megnevezés ISS-ben: 906-AL Balos Jobbos Nyitásirány: baloldali Mozgó-szárny --> balos Mozgó-szárny zár jobboldali állószárny --> jobbos mozgatóreteszes zár Modell megnevezés ISS-ben: 906-AR Mozgó-szárny Állószárny 5

6 .3 Keresztmetszeti ábrák AT00 - egyszárnyas Mozgószárnyzár, -szárnyas Niro lapos zárelőlap 4 x 3 mm Távolság 9 mm Kilincsdió 9 mm Lyukméret 55 mm PZ - kivitel Zárólemez Niro L zárelőlap 3,5 x 7 x 3 mm CE 6

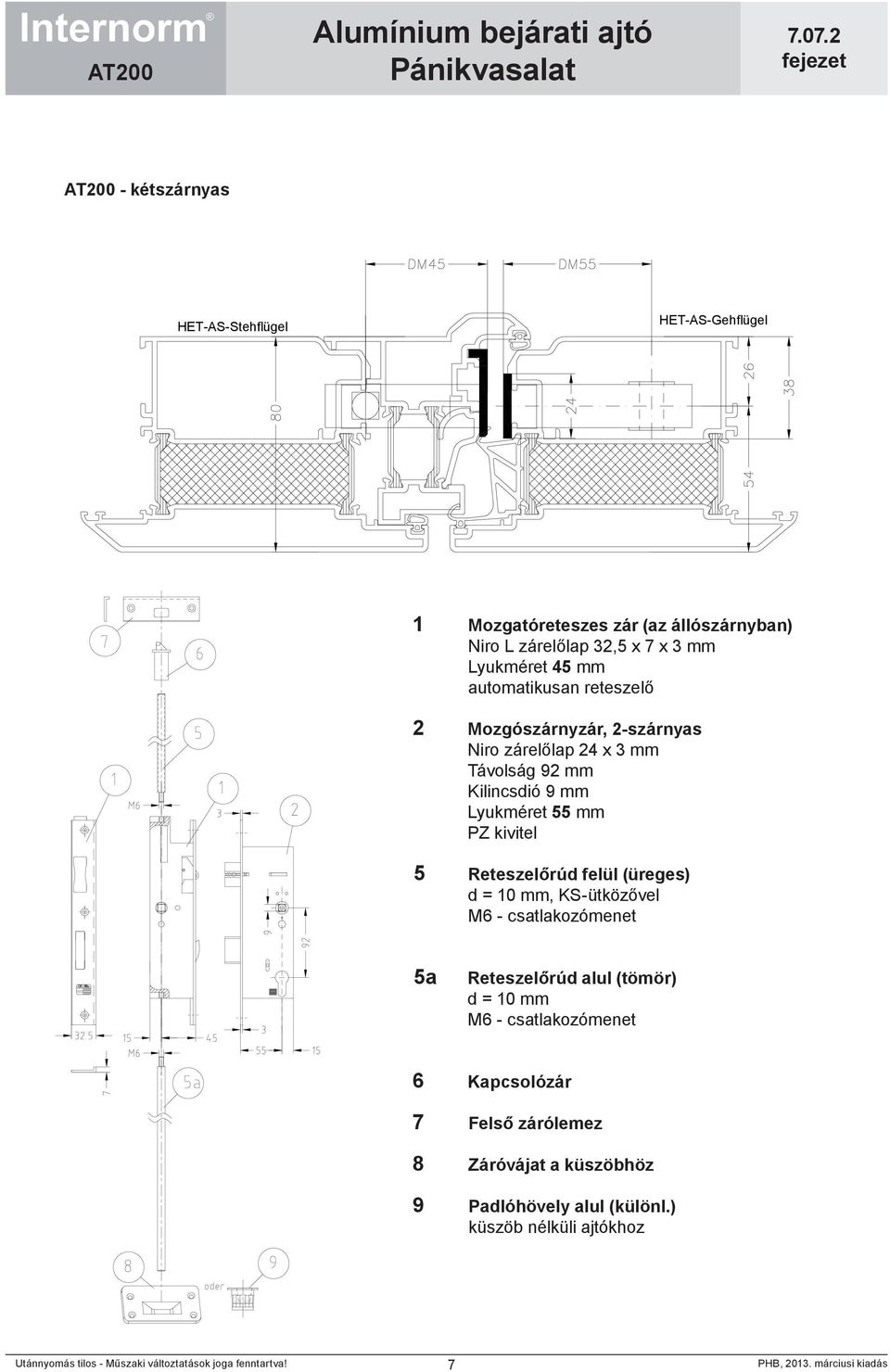

7 AT00 - kétszárnyas HET-AS-Stehflügel HET-AS-Gehflügel 5 Mozgatóreteszes zár (az állószárnyban) Niro L zárelőlap 3,5 x 7 x 3 mm Lyukméret 45 mm automatikusan reteszelő Mozgószárnyzár, -szárnyas Niro zárelőlap 4 x 3 mm Távolság 9 mm Kilincsdió 9 mm Lyukméret 55 mm PZ kivitel Reteszelőrúd felül (üreges) d = 0 mm, KS-ütközővel M6 - csatlakozómenet 5a Reteszelőrúd alul (tömör) d = 0 mm M6 - csatlakozómenet Kapcsolózár Felső zárólemez Záróvájat a küszöbhöz Padlóhövely alul (különl.) küszöb nélküli ajtókhoz 7

8 .4 Önzáró és nem önzáró mozgószárnyzárak A zárrendszerek tekintetében alapvetően reteszelési típus közül választhatunk a Mozgó-szárnyban: - önzáró - nem önzáró Az önzáró zárak működési módja (beszállítói leírás, 9-es sorozat) Ha a Mozgó-szárnyat becsukják, akkor a csappantyún működésbe lép egy kioldó. Ennek hatására a retesz kifelé mozdul, és a csappantyú is kifelé mozdul a mm-es zárásból a 0 mm-es zárásba. A csappantyú szintén retesszé válik. --> az ajtó mindig automatikusan ponton reteszelt! (Kivétel: ha bizonyos zárfunkcióknál tudatosan az átmenő üzemmódot választották) kioldó (a csappantyún) zárt Mozgó-szárny: a csappantyú 0mm-re kifelé mozdul a retesz kifelé mozdul ETÖ nem lehetséges P reteszelési funkció Knauf zárbetét A nem önzáró zárak működési módja (beszállítói leírás, 8-as sorozat) Ez a zársorozat működésében megfelel az eddig alkalmazott pánikvasalatnak. Ha a Mozgó-szárnyat pánikműködtetés után a reteszelt állapotból ismét becsukják, akkor nem történik automata reteszelés. Ha a Mozgó-szárnyat reteszelni akarjuk, akkor azt manuálisan a kulccsal kell megtennünk. zárt Mozgó-szárny: a csappantyú és a retesz megmaradnak abban az állásukban, mint nyitott szárnynál A kulcsnak nem szabad a zárban lennie (befolyásolhatja a menekülő funkciót) Knauf zárbetét 8

9 .5 Állószárny reteszelés -szárnyas ajtóknál A menekülő vasalatnak az új szabványoknak megfelelő kialakításra való átalakításához az állószárny automatikus reteszelése is előírás. (Eddigi Internorm kivitel: kézi!) Működés: A reteszelő rudak ( és a) a mozgatóreteszes zárak () rugóhatásának következtében kifelé nyomódnak. Nyitott állószárny mellett a reteszelőrudakat a kapcsolózár (3) megtartja. Ha az állószárny kinyitása után a szárnyat ismét becsukják, akkor a kapcsolózárat egy mechanikus kioldó kikapcsolja, és a reteszelőrudak megtartását kiengedi. A reteszelőrudak a rugóhatás következtében kifelé mozdulnak, és reteszelődnek a zárólemezben (4) ill. a záróvájatban (5). Kapcsolózár beépített állapotban. 9

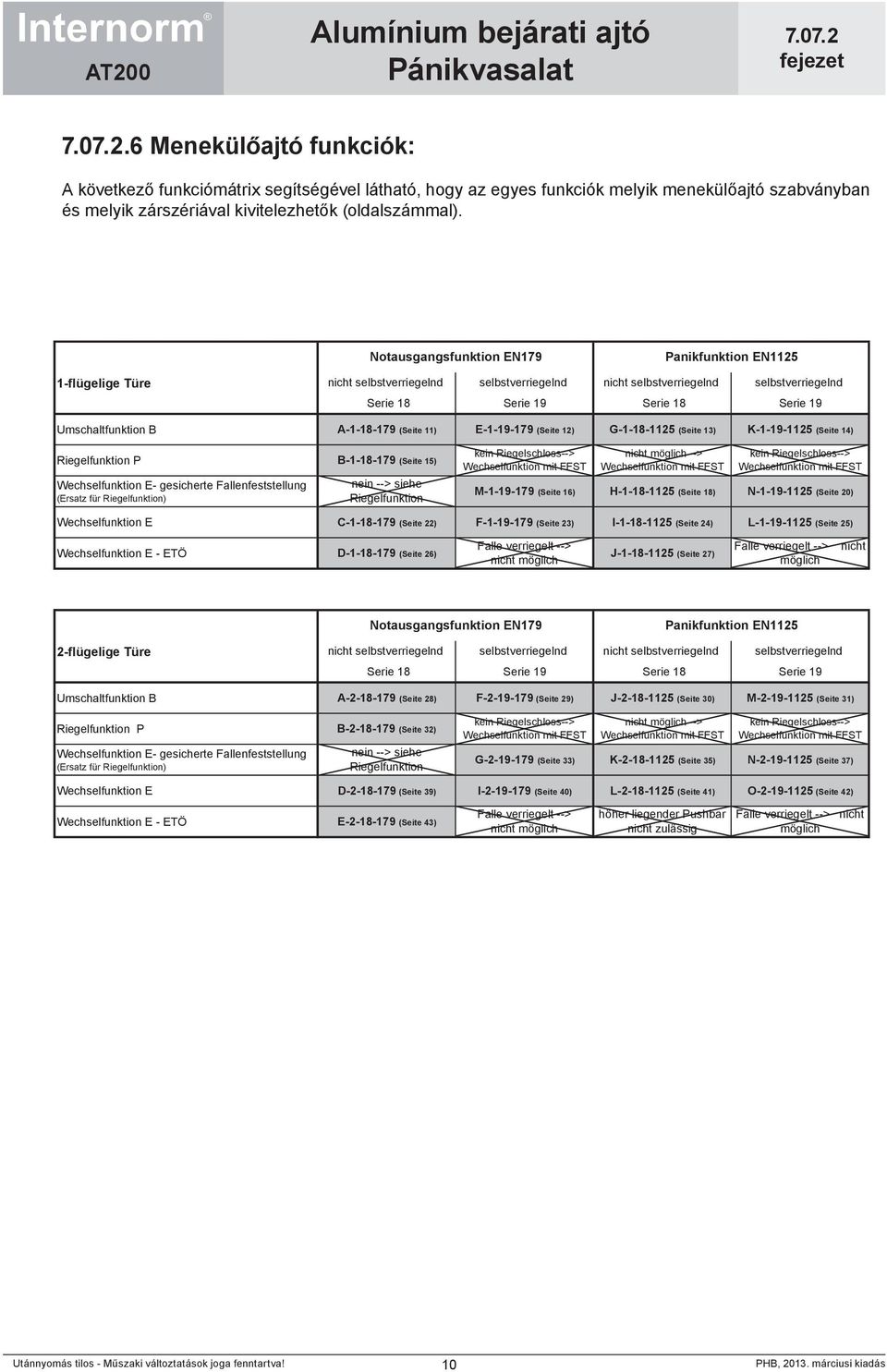

10 .6 Menekülőajtó funkciók: A következő funkciómátrix segítségével látható, hogy az egyes funkciók melyik menekülőajtó szabványban és melyik zárszériával kivitelezhetők (oldalszámmal). Notausgangsfunktion EN79 Panikfunktion EN5 -flügelige Türe nicht selbstverriegelnd selbstverriegelnd nicht selbstverriegelnd selbstverriegelnd Serie 8 Serie 9 Serie 8 Serie 9 Umschaltfunktion B A (Seite ) E (Seite ) G--8-5 (Seite 3) K--9-5 (Seite 4) Riegelfunktion P Wechselfunktion E- gesicherte Fallenfeststellung (Ersatz für Riegelfunktion) Wechselfunktion E B (Seite 5) nein --> siehe Riegelfunktion C (Seite ) kein Riegelschloss--> Wechselfunktion mit FFST nicht möglich --> Wechselfunktion mit FFST kein Riegelschloss--> Wechselfunktion mit FFST M (Seite 6) H--8-5 (Seite 8) N--9-5 (Seite 0) F (Seite 3) I--8-5 (Seite 4) L--9-5 (Seite 5) Wechselfunktion E - ETÖ Falle verriegelt --> D (Seite 6) J--8-5 (Seite 7) nicht möglich Falle verriegelt --> möglich nicht Notausgangsfunktion EN79 Panikfunktion EN5 -flügelige Türe Umschaltfunktion B nicht selbstverriegelnd selbstverriegelnd nicht selbstverriegelnd selbstverriegelnd Serie 8 Serie 9 Serie 8 Serie 9 A (Seite 8) F (Seite 9) J--8-5 (Seite 30) M--9-5 (Seite 3) Riegelfunktion P Wechselfunktion E- gesicherte Fallenfeststellung (Ersatz für Riegelfunktion) B (Seite 3) nein --> siehe Riegelfunktion kein Riegelschloss--> Wechselfunktion mit FFST nicht möglich --> Wechselfunktion mit FFST kein Riegelschloss--> Wechselfunktion mit FFST G (Seite 33) K--8-5 (Seite 35) N--9-5 (Seite 37) Wechselfunktion E D (Seite 39) I (Seite 40) L--8-5 (Seite 4) O--9-5 (Seite 4) Wechselfunktion E - ETÖ E (Seite 43) Falle verriegelt --> nicht möglich höher liegender Pushbar nicht zulässig Falle verriegelt --> nicht möglich 0

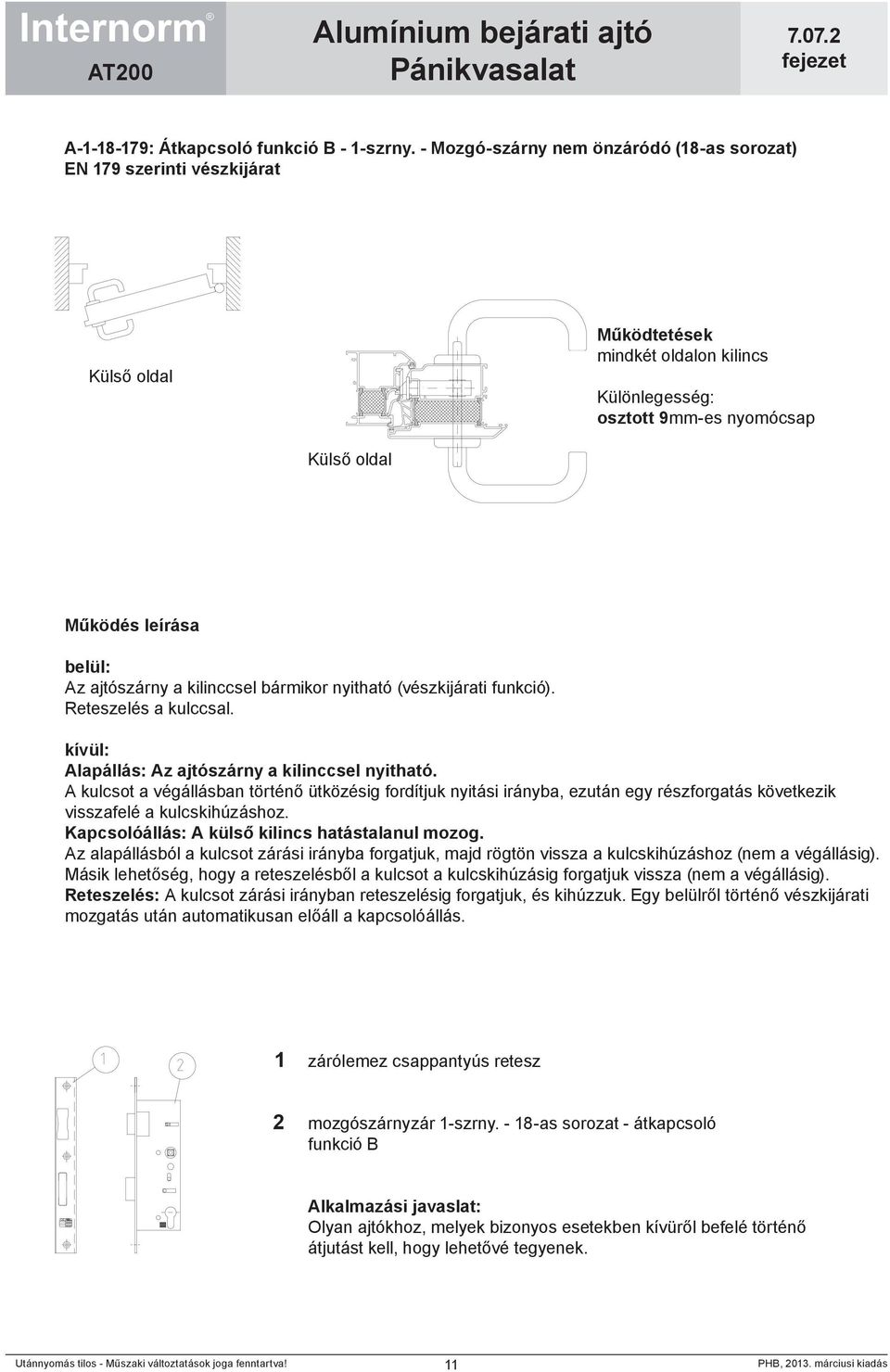

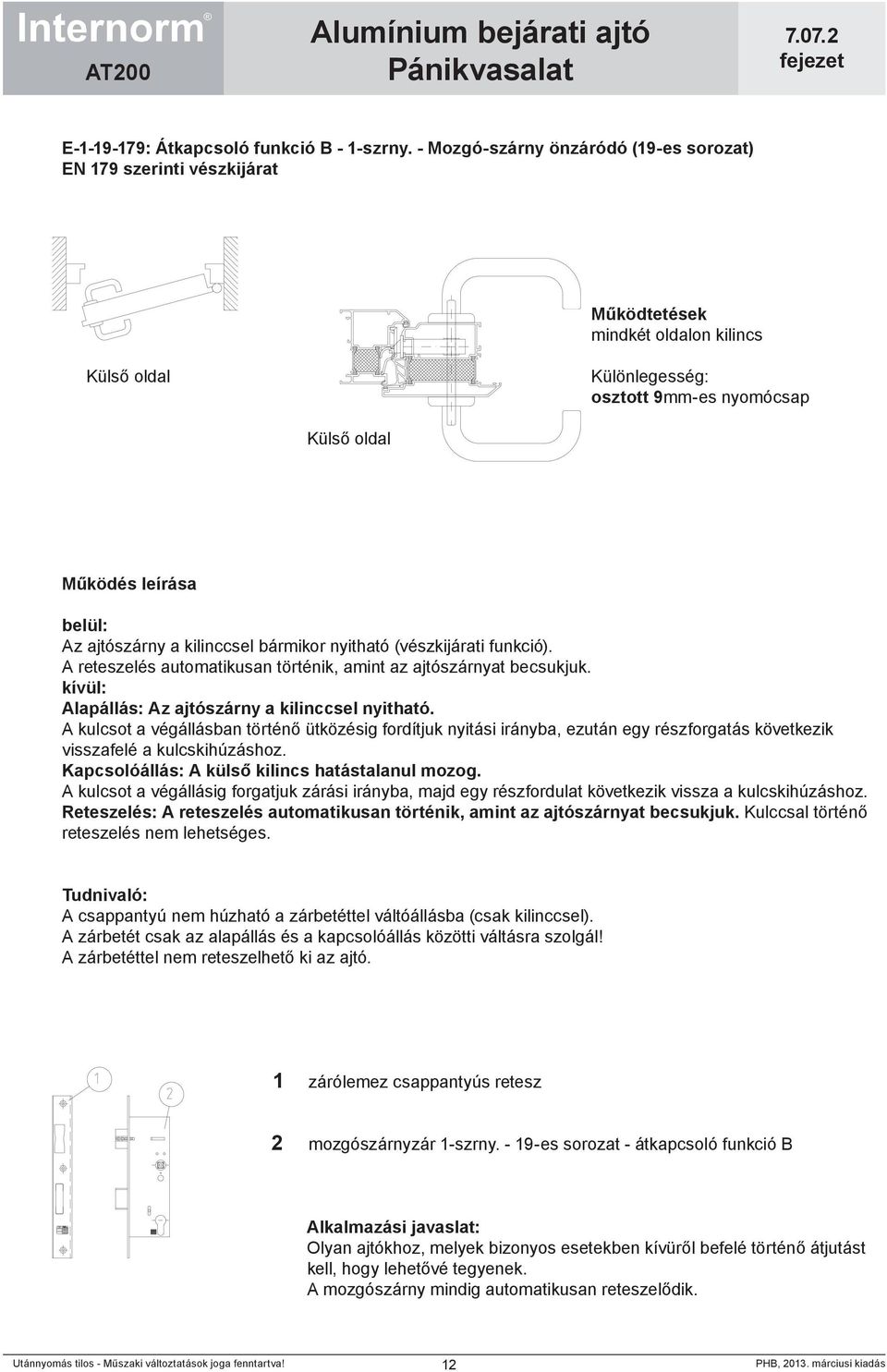

11 CE AT00 A--8-79: Átkapcsoló funkció B - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 79 szerinti vészkijárat mindkét oldalon kilincs Különlegesség: osztott 9mm-es nyomócsap Működés leírása belül: Az ajtószárny a kilinccsel bármikor nyitható (vészkijárati funkció). Reteszelés a kulccsal. kívül: Alapállás: Az ajtószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. Az alapállásból a kulcsot zárási irányba forgatjuk, majd rögtön vissza a kulcskihúzáshoz (nem a végállásig). Másik lehetőség, hogy a reteszelésből a kulcsot a kulcskihúzásig forgatjuk vissza (nem a végállásig). Reteszelés: A kulcsot zárási irányban reteszelésig forgatjuk, és kihúzzuk. Egy belülről történő vészkijárati mozgatás után automatikusan előáll a kapcsolóállás. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 8-as sorozat - átkapcsoló funkció B Olyan ajtókhoz, melyek bizonyos esetekben kívüről befelé történő átjutást kell, hogy lehetővé tegyenek.

12 CE AT00 E--9-79: Átkapcsoló funkció B - -szrny. - Mozgó-szárny önzáródó (9-es sorozat) EN 79 szerinti vészkijárat mindkét oldalon kilincs Különlegesség: osztott 9mm-es nyomócsap Működés leírása belül: Az ajtószárny a kilinccsel bármikor nyitható (vészkijárati funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. kívül: Alapállás: Az ajtószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. A kulcsot a végállásig forgatjuk zárási irányba, majd egy részfordulat következik vissza a kulcskihúzáshoz. Reteszelés: A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kulccsal történő reteszelés nem lehetséges. Tudnivaló: A csappantyú nem húzható a zárbetéttel váltóállásba (csak kilinccsel). A zárbetét csak az alapállás és a kapcsolóállás közötti váltásra szolgál! A zárbetéttel nem reteszelhető ki az ajtó. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 9-es sorozat - átkapcsoló funkció B Olyan ajtókhoz, melyek bizonyos esetekben kívüről befelé történő átjutást kell, hogy lehetővé tegyenek. A mozgószárny mindig automatikusan reteszelődik.

13 CE AT00 G--8-5: Átkapcsoló funkció B - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 5 szerinti pánikajtók belül mozgatórúd kívül kilincs Különlegesség: osztott 9mm-es nyomócsap Működés leírása belül: Az ajtószárny a működtető rúddal bármikor nyitható (pánik funkció). Reteszelés a kulccsal. kívül: Alapállás: Az ajtószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. Az alapállásból a kulcsot zárási irányba forgatjuk, majd rögtön vissza a kulcskihúzáshoz (nem a végállásig). Másik lehetőség, hogy a reteszelésből a kulcsot a kulcskihúzásig forgatjuk vissza (nem a végállásig). Reteszelés: A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. A belülről történő pánik működtetés után automatikusan kapcsolóállásra áll az ajtó. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 8-as sorozat - átkapcsoló funkció B Olyan ajtókhoz, melyek bizonyos esetekben kívüről befelé történő átjutást kell, hogy lehetővé tegyenek. 3

14 CE AT00 K--9-5: Átkapcsoló funkció B - -szrny. - Mozgó-szárny önzáródó (9-es sorozat) EN 5 szerinti pánikajtók belül mozgatórúd kívül kilincs Különlegesség: osztott 9mm-es nyomócsap Működés leírása belül: Az ajtószárny a működtető rúddal bármikor nyitható (pánik funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. kívül: Alapállás: Az ajtószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. A kulcsot a végállásig forgatjuk zárási irányba, majd egy részfordulat következik vissza a kulcskihúzáshoz. Reteszelés: A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kulccsal történő reteszelés nem lehetséges. Tudnivaló: A csappantyú nem hozható a zárbetéttel váltóállásba (csak kilinccsel). A zárbetét csak az alapállás és a kapcsolóállás közötti váltásra szolgál! A zárbetéttel nem reteszelhető ki az ajtó. zárólemez csappantyús retesz mozgószárny zár -szrny. - 9-es sorozat - átkapcsoló funkció Olyan ajtókhoz, melyek bizonyos esetekben kívüről befelé történő átjutást kell, hogy lehetővé tegyenek. A mozgószárny mindig automatikusan reteszelődik. 4

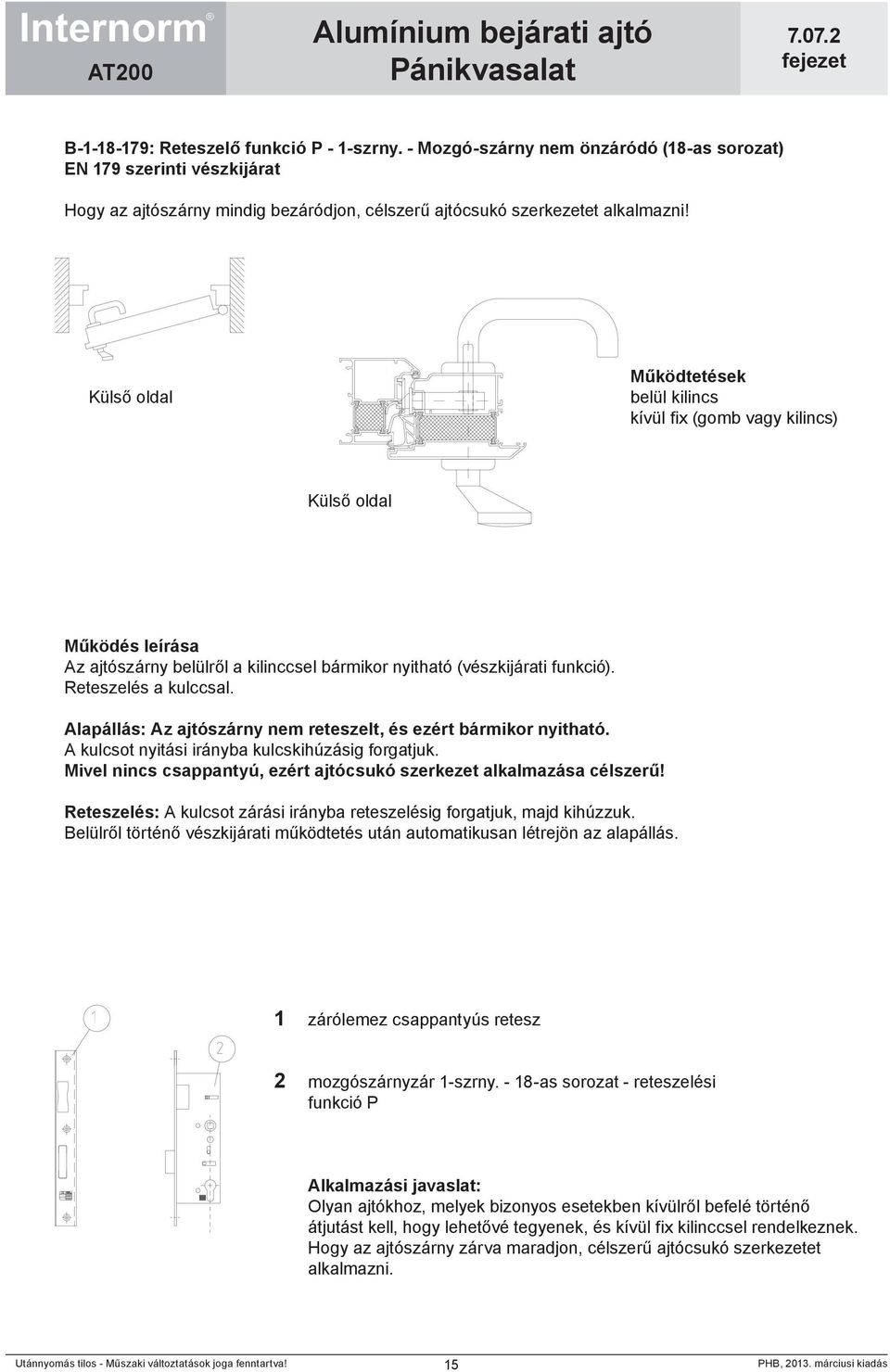

15 CE AT00 B--8-79: Reteszelő funkció P - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 79 szerinti vészkijárat Hogy az ajtószárny mindig bezáródjon, célszerű ajtócsukó szerkezetet alkalmazni! belül kilincs kívül fix (gomb vagy kilincs) Működés leírása Az ajtószárny belülről a kilinccsel bármikor nyitható (vészkijárati funkció). Reteszelés a kulccsal. Alapállás: Az ajtószárny nem reteszelt, és ezért bármikor nyitható. A kulcsot nyitási irányba kulcskihúzásig forgatjuk. Mivel nincs csappantyú, ezért ajtócsukó szerkezet alkalmazása célszerű! Reteszelés: A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Belülről történő vészkijárati működtetés után automatikusan létrejön az alapállás. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 8-as sorozat - reteszelési funkció P Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek, és kívül fix kilinccsel rendelkeznek. Hogy az ajtószárny zárva maradjon, célszerű ajtócsukó szerkezetet alkalmazni. 5

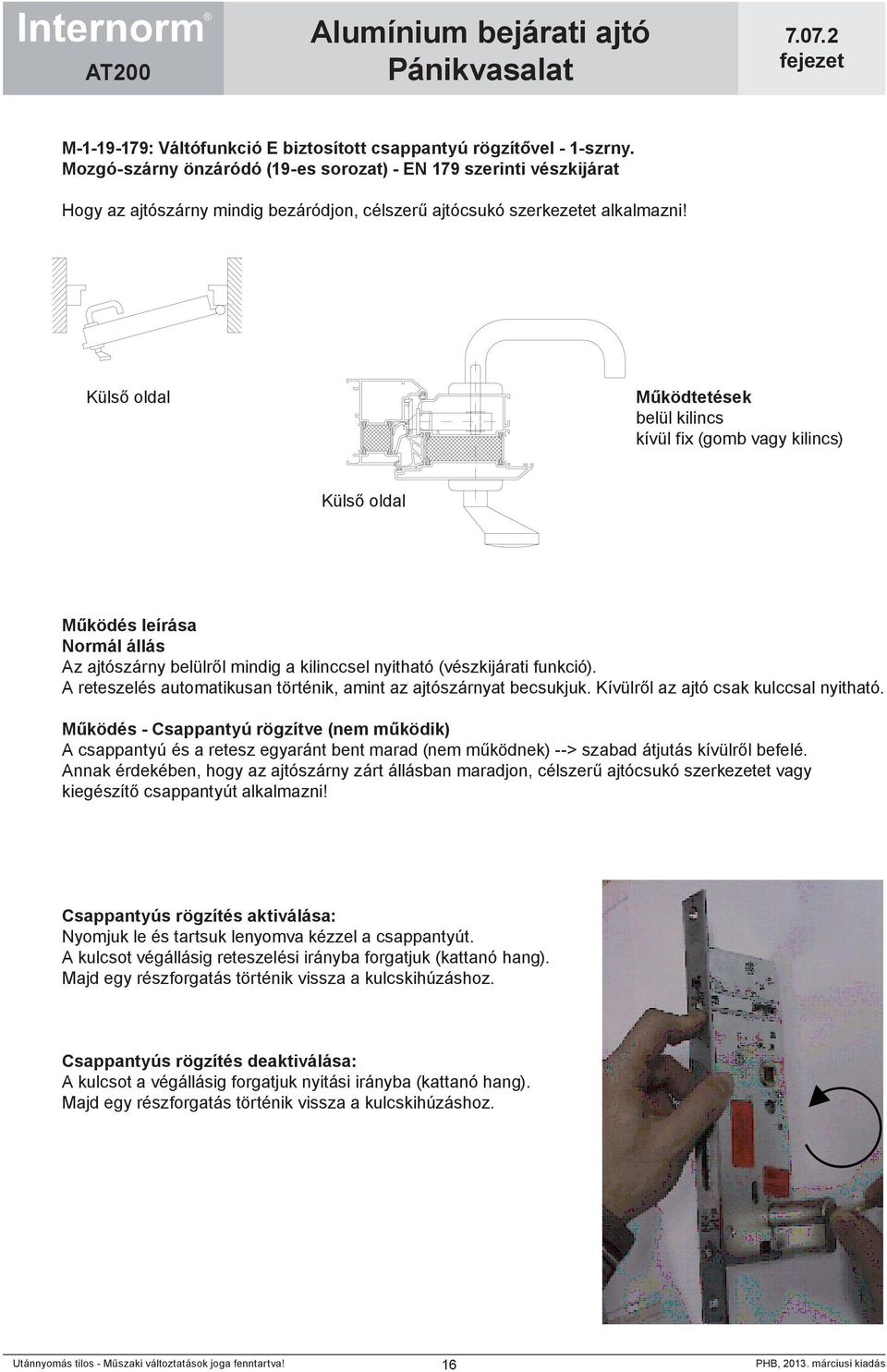

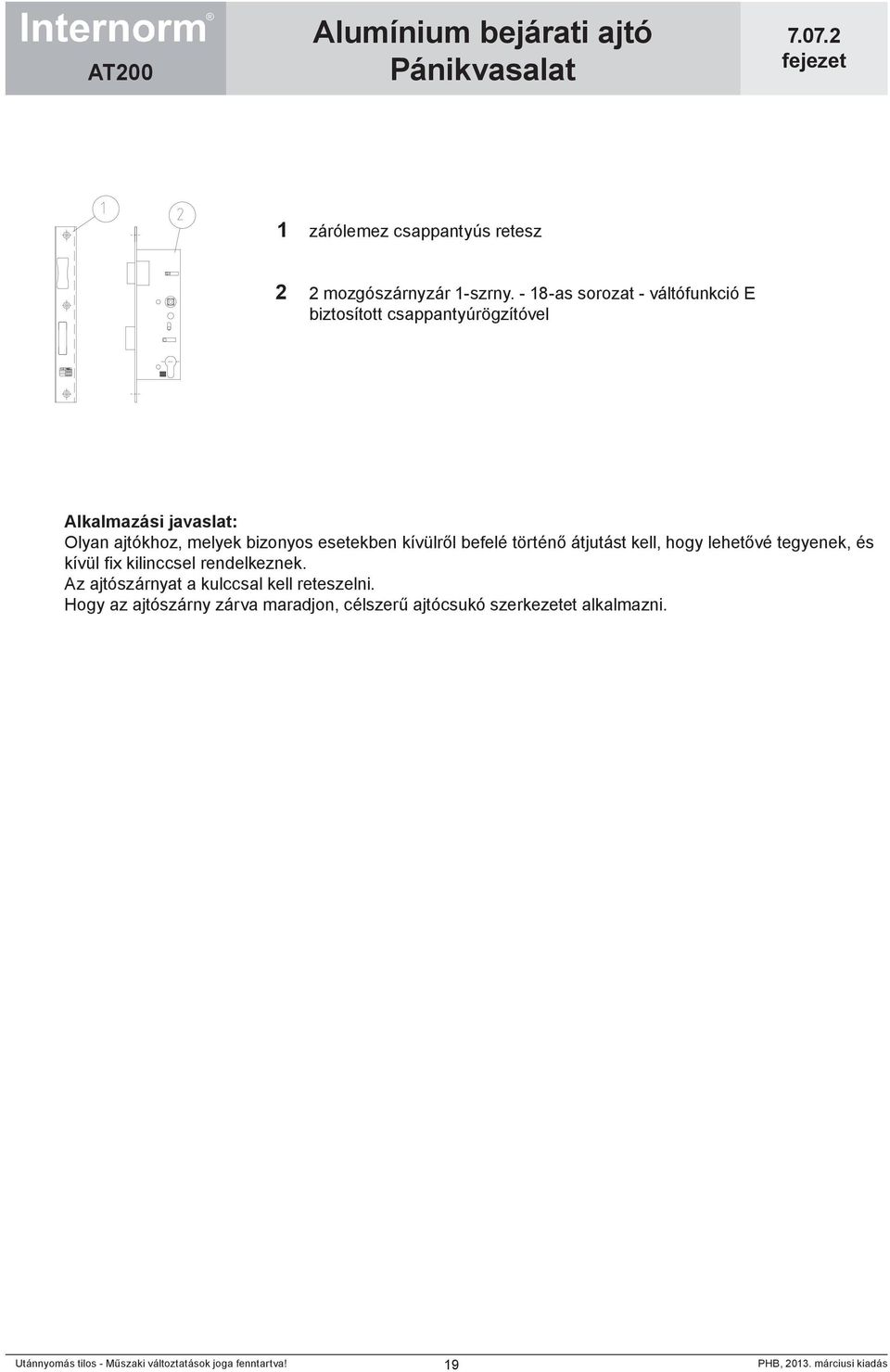

16 M--9-79: Váltófunkció E biztosított csappantyú rögzítővel - -szrny. Mozgó-szárny önzáródó (9-es sorozat) - EN 79 szerinti vészkijárat Hogy az ajtószárny mindig bezáródjon, célszerű ajtócsukó szerkezetet alkalmazni! belül kilincs kívül fix (gomb vagy kilincs) Működés leírása Normál állás Az ajtószárny belülről mindig a kilinccsel nyitható (vészkijárati funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. Működés - Csappantyú rögzítve (nem működik) A csappantyú és a retesz egyaránt bent marad (nem működnek) --> szabad átjutás kívülről befelé. Annak érdekében, hogy az ajtószárny zárt állásban maradjon, célszerű ajtócsukó szerkezetet vagy kiegészítő csappantyút alkalmazni! Csappantyús rögzítés aktiválása: Nyomjuk le és tartsuk lenyomva kézzel a csappantyút. A kulcsot végállásig reteszelési irányba forgatjuk (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. Csappantyús rögzítés deaktiválása: A kulcsot a végállásig forgatjuk nyitási irányba (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. 6

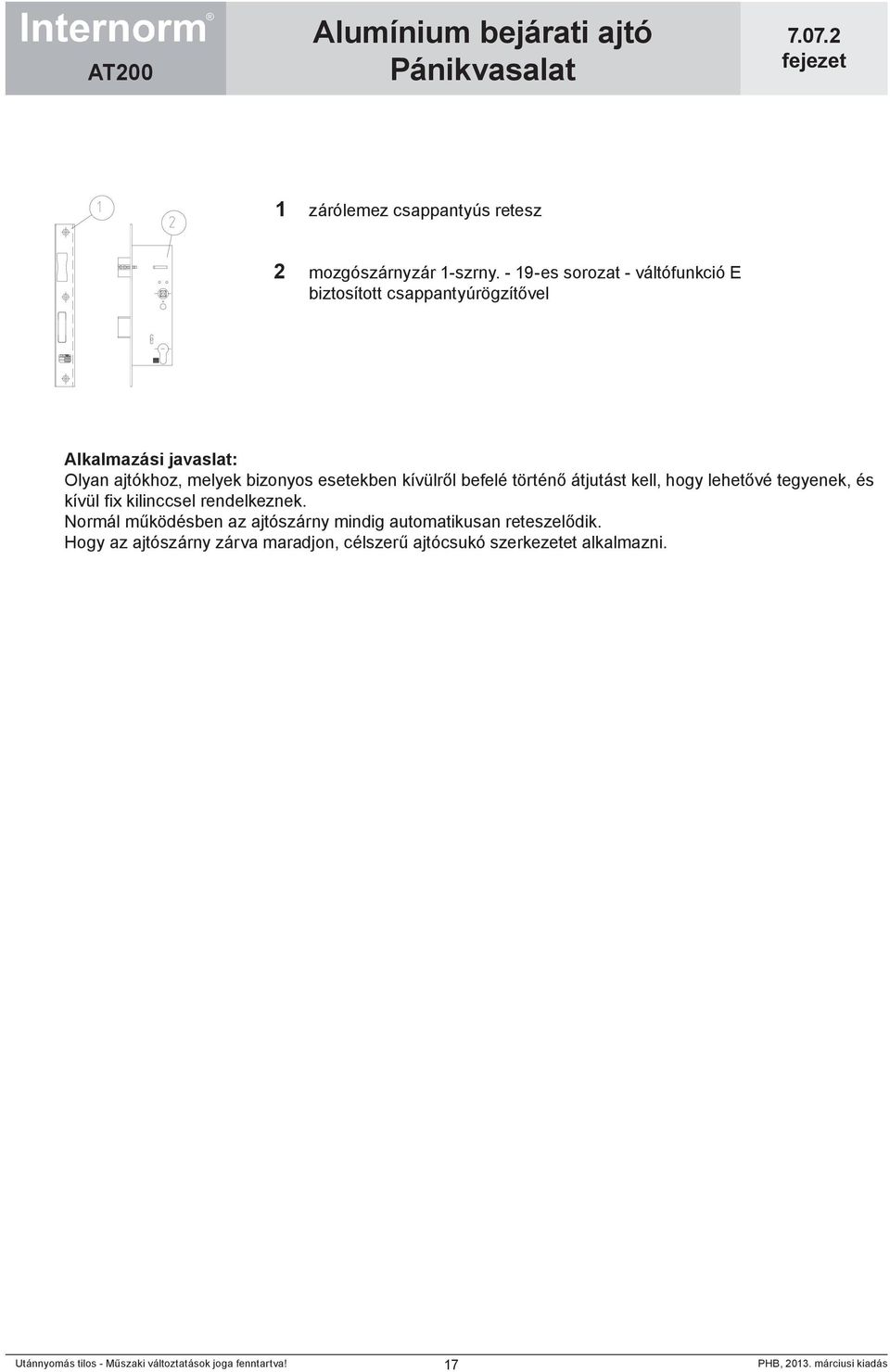

17 CE AT00 zárólemez csappantyús retesz mozgószárnyzár -szrny. - 9-es sorozat - váltófunkció E biztosított csappantyúrögzítővel Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek, és kívül fix kilinccsel rendelkeznek. Normál működésben az ajtószárny mindig automatikusan reteszelődik. Hogy az ajtószárny zárva maradjon, célszerű ajtócsukó szerkezetet alkalmazni. 7

18 H--8-5: Váltófunkció E biztosított csappantyú rögzítővel - -szrny. Mozgó-szárny nem önzáródó (8-as sorozat) - EN 5 szerinti pánikajtók Hogy az ajtószárny mindig bezáródjon, célszerű ajtócsukó szerkezetet alkalmazni! belül mozgatórúd kívül fix (gomb vagy kilincs) Működés leírása (csappantyú rögzítő nem aktivált) Alapállás Az ajtószárny belülről a működtető rúddal mindig nyitható (pánik funkció). Kívülről az ajtó csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Belülről történő pánik működtetés után automatikusan visszaáll az alapállás. Működés - Csappantyú rögzítve (nem működik) A csappantyú és a retesz egyaránt bent marad (nem működnek) --> szabad átjutás kívülről befelé. Annak érdekében, hogy az ajtószárny zárt állásban maradjon, ajtócsukó szerkezetet vagy kiegészítő csappantyút célszerű alkalmazni. Csappantyús rögzítés aktiválása: A kulcsot a végállásig forgatjuk nyitási irányba (a csappantyú váltóra áll). Ebben a helyzetben meg kell nyomni egy kioldócsapot. Majd egy részforgatás történik vissza a kulcskihúzáshoz. Csappantyús rögzítés deaktiválása: A kulcsot a végállásig forgatjuk nyitási irányba. Majd egy részforgatás történik vissza a kulcskihúzáshoz. 8

19 CE AT00 zárólemez csappantyús retesz mozgószárnyzár -szrny. - 8-as sorozat - váltófunkció E biztosított csappantyúrögzítóvel Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek, és kívül fix kilinccsel rendelkeznek. Az ajtószárnyat a kulccsal kell reteszelni. Hogy az ajtószárny zárva maradjon, célszerű ajtócsukó szerkezetet alkalmazni. 9

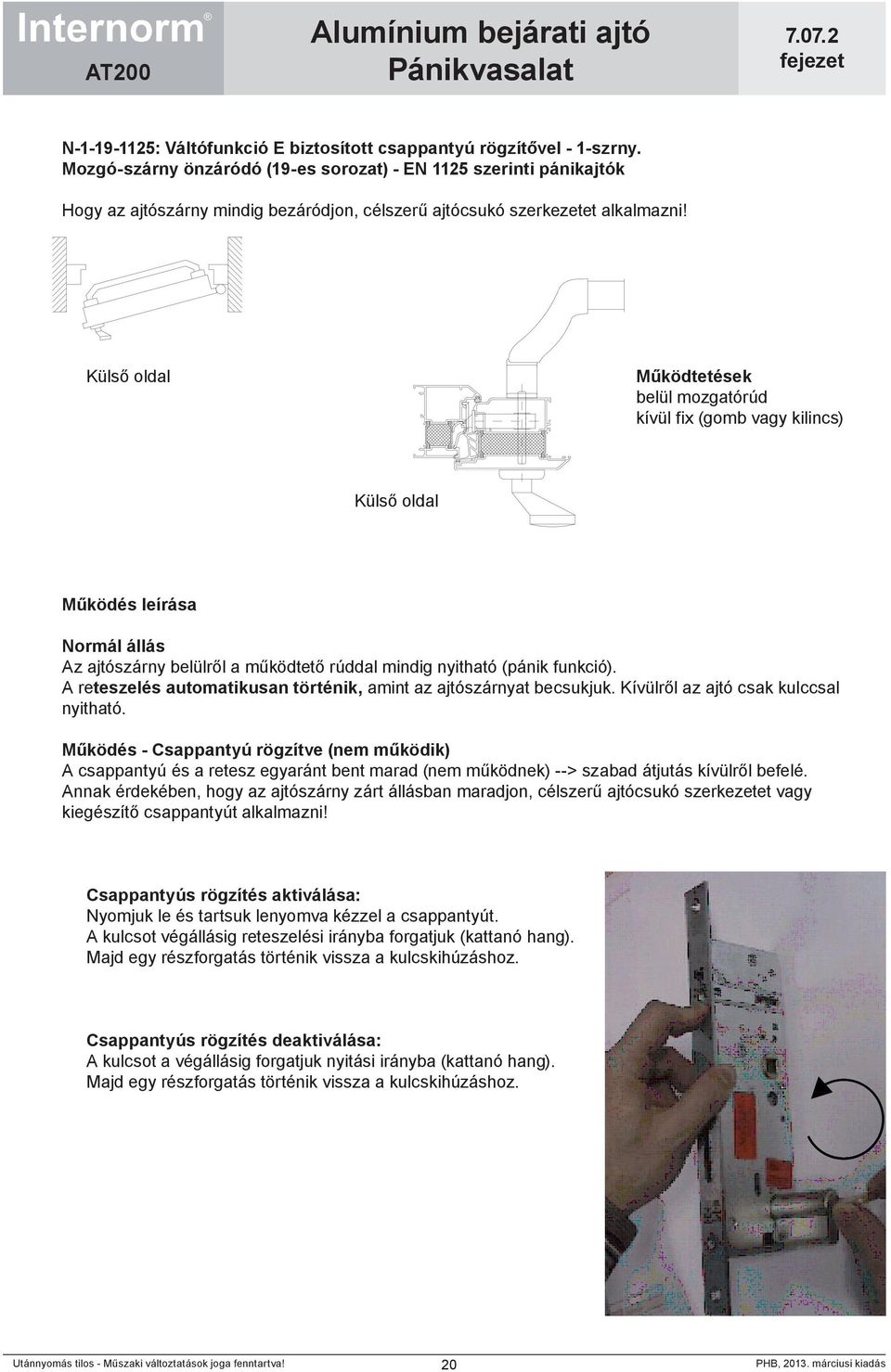

20 N--9-5: Váltófunkció E biztosított csappantyú rögzítővel - -szrny. Mozgó-szárny önzáródó (9-es sorozat) - EN 5 szerinti pánikajtók Hogy az ajtószárny mindig bezáródjon, célszerű ajtócsukó szerkezetet alkalmazni! belül mozgatórúd kívül fix (gomb vagy kilincs) Működés leírása Normál állás Az ajtószárny belülről a működtető rúddal mindig nyitható (pánik funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. Működés - Csappantyú rögzítve (nem működik) A csappantyú és a retesz egyaránt bent marad (nem működnek) --> szabad átjutás kívülről befelé. Annak érdekében, hogy az ajtószárny zárt állásban maradjon, célszerű ajtócsukó szerkezetet vagy kiegészítő csappantyút alkalmazni! Csappantyús rögzítés aktiválása: Nyomjuk le és tartsuk lenyomva kézzel a csappantyút. A kulcsot végállásig reteszelési irányba forgatjuk (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. Csappantyús rögzítés deaktiválása: A kulcsot a végállásig forgatjuk nyitási irányba (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. 0

21 CE AT00 zárólemez csappantyús retesz mozgószárnyzár -szrny. - 9-es széria - váltófunkció E biztosított csappantyú rögzítővel Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek, és kívül fix kilinccsel rendelkeznek. Normál működésben az ajtószárny mindig automatikusan reteszelődik. Hogy az ajtószárny zárva maradjon, célszerű ajtócsukó szerkezetet alkalmazni.

22 CE AT00 C--8-79: Váltófunkció E - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 79 szerinti vészkijárat belül kilincs kívül fix (gomb vagy kilincs) Működés leírása Alapállás Az ajtószárny belülről mindig a kilinccsel nyitható (vészkijárati funkció). Kívülről az ajtó csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Belülről történő vészkijárati működtetés után automatikusan visszaáll az alapállás. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 8-as széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges --> Csappantyúval rögzített ajtó.

23 CE AT00 F--9-79: Váltófunkció E - -szrny. - Mozgó-szárny önzáródó (9-es sorozat) EN 79 szerinti vészkijárat belül kilincs kívül fix (gomb vagy kilincs) Működés leírása Az ajtószárny belülről mindig a kilinccsel nyitható (vészkijárati funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 9-es széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges. Az ajtó mindig automatikusan reteszelődik --> Csappantyú és retesz működésben. 3

24 CE AT00 I--8-5: Váltófunkció E - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 5 szerinti pánikajtók belül mozgatórúd kívül fix (gomb vagy kilincs) Működés leírása Alapállás Az ajtószárny belülről a működtető rúddal mindig nyitható (pánik funkció). Kívülről az ajtó csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Belülről történő pánik működtetés után automatikusan visszaáll az alapállás. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 8-as széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges --> Csappantyúval rögzített ajtó. 4

25 CE AT00 L--9-5: Váltófunkció E - -szrny. - Mozgó-szárny önzáródó (9-es sorozat) EN 5 szerinti pánikajtók belül mozgatórúd kívül fix (gomb vagy kilincs) Működés leírása Az ajtószárny belülről a működtető rúddal mindig nyitható (pánik funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. zárólemez csappantyús retesz mozgószárnyzár -szrny. - 9-es széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges. Az ajtó mindig automatikusan reteszelődik --> Csappantyú és retesz működésben. 5

26 D--8-79: Váltófunkció E ETÖ-vel - -szrny. Mozgó-szárny nem önzáródó (8-as sorozat) - EN 79 szerinti vészkijárat belül kilincs kívül fix (gomb vagy kilincs) Működés leírása Alapállás Az ajtószárny belülről mindig a kilinccsel nyitható (vészkijárati funkció). Alapvetően az ajtó kívülről csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. Ha alapállásban az elektromos ajtónyitó kontaktimpulzust kap, akkor az ajtó kívülről is nyitható. Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Az elektromos ajtónyitó ebben az állásban természetesen nem működik, mivel a retesz működésben van. Belülről történő vészkijárati működtetés után automatikusan létrejön az alapállás. zárólemez csappantyús retesz - ETÖ mozgószárnyzár -szrny. - 8-as széria - váltófunkció E 3 speciális elektromos ajtónyitó egyszárnyú ajtóhoz --> A működést lásd az 5. oldalon Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges --> Csappantyúval rögzített ajtó. Ezen kívül a kívülről történő ajtónyitás az elektromos ajtónyitóval történő kontaktimpulzus közlésével engedélyezhető. 6

27 J--8-5: Váltófunkció E ETÖ-vel -szrny. Mozgó-szárny nem önzáródó (8-as sorozat) - EN 5 szerinti pánikajtók belül mozgatórúd kívül fix (gomb vagy kilincs) Működés leírása Alapállás Az ajtószárny belülről a működtető rúddal mindig nyitható (pánik funkció). Alapvetően az ajtó kívülről csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. Ha alapállásban az elektromos ajtónyitó kontaktimpulzust kap, akkor az ajtó kívülről is nyitható. Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Az elektromos ajtónyitó ebben az állásban természetesen nem működik, mivel a retesz működésben van. Belülről történő pánik működtetés után automatikusan visszaáll az alapállás. zárólemez csappantyús retesz - ETÖ mozgószárnyzár -szrny. - 8-as széria - váltófunkció E 3 speciális elektromos ajtónyitó egyszárnyú ajtóhoz --> A működést lásd az 5. oldalon Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges --> Csappantyúval rögzített ajtó. Ezen kívül a kívülről történő ajtónyitás az elektromos ajtónyitóval történő kontaktimpulzus közlésével engedélyezhető. 7

28 A--8-79: Átkapcsolási funkció B - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 79 szerinti vészkijárat Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Mozgó-szárny: mindkét oldalon kilincs Állószárny: forgóemelő (belül) Állószárny Mozgó-szárny Forgóemelő (függőleges pozícióban) Különlegesség: osztott 9mm-es nyomócsap Működés leírása belül: A mozgószárny a kilinccsel bármikor nyitható (vészkijárati funkció). Reteszelés a kulccsal. A két ajtószárny a forgóemelővel bármikor nyitható (kettős működésű vészkijárati funkció). kívül: Alapállás: A mozgószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. Az alapállásból a kulcsot zárási irányba forgatjuk, majd rögtön vissza a kulcskihúzáshoz (nem a végállásig). Másik lehetőség, hogy a reteszelésből a kulcsot a kulcskihúzásig forgatjuk vissza (nem a végállásig). Reteszelés: A kulcsot zárási irányban reteszelésig forgatjuk, és kihúzzuk. Egy belülről történő vészkijárati mozgatás után automatikusan előáll a kapcsolóállás. Mozgatóreteszes zár 8-as széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 8-as széria - Átkapcsolási funkció B Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek. A mozgószárny reteszelése a kulccsal történik. 8

29 F--9-79: Átkapcsolási funkció B - -szrny. - Mozgó-szárny önzáródó (9-es széria) EN 79 szerinti vészkijárat Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Mozgó-szárny:mindkét oldalon kilincs Állószárny: forgóemelő (belül) Állószárny Mozgó-szárny Forgóemelő (függőleges pozícióban) Különlegesség: osztott 9mm-es nyomócsap Működés leírása belül: A mozgószárny a kilinccsel bármikor nyitható (vészkijárati funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk.a két ajtószárny a forgóemelővel bármikor nyitható (kettős működésű vészkijárati funkció). kívül: Alapállás: A mozgószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. A kulcsot a végállásig forgatjuk zárási irányba, majd egy részfordulat következik vissza a kulcskihúzáshoz. Reteszelés: A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kulccsal történő reteszelés nem lehetséges. Tudnivaló: A csappantyú nem húzható a zárbetéttel váltóállásba (csak kilinccsel). A zárbetét csak az alapállás és a kapcsolóállás közötti váltásra szolgál! A zárbetéttel nem reteszelhető ki az ajtó. Mozgatóreteszes zár 9-es széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny. - 9-es sorozat - átkapcsoló funkció B Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek. A mozgószárny reteszelése automatikusan történik. 9

30 J--8-5: Átkapcsolási funkció B - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 5 szerinti pánikajtók Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül mozgatórúd kívül kilincs Állószárny: működtető rúd (belül) Különlegesség: osztott 9mm-es nyomócsap Működés leírása belül: A mozgószárny a működtető rúddal bármikor nyitható (pánik funkció). Reteszelés a kulccsal. A két ajtószárny az állószárnyon lévő működtető rúddal bármikor nyitható (kettős hatású pánik funkció). kívül: Alapállás: A mozgószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. Az alapállásból a kulcsot zárási irányba forgatjuk, majd rögtön vissza a kulcskihúzáshoz (nem a végállásig). Másik lehetőség, hogy a reteszelésből a kulcsot a kulcskihúzásig forgatjuk vissza (nem a végállásig). Reteszelés: A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. A belülről történő pánik működtetés után automatikusan kapcsolóállásra áll az ajtó. Mozgatóreteszes zár 8-as széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 8-as széria - Átkapcsolási funkció B Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek. A mozgószárny reteszelése a kulccsal történik. 30

31 M--9-5: Átkapcsolási funkció B - -szrny. - Mozgó-szárny önzáródó (9-es széria) EN 5 szerinti pánikajtók Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül mozgatórúd kívül kilincs Állószárny: működtető rúd (belül) Működés leírása belül: A mozgószárny a működtető rúddal bármikor nyitható (pánik funkció). A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. A két ajtószárny az állószárnyon lévő működtető rúddal bármikor nyitható (kettős hatású pánik funkció). kívül: Alapállás: A mozgószárny a kilinccsel nyitható. A kulcsot a végállásban történő ütközésig fordítjuk nyitási irányba, ezután egy részforgatás következik visszafelé a kulcskihúzáshoz. Kapcsolóállás: A külső kilincs hatástalanul mozog. A kulcsot a végállásig forgatjuk zárási irányba, majd egy részfordulat következik vissza a kulcskihúzáshoz. Reteszelés: A reteszelés automatikusan történik, amint az ajtószárnyat becsukjuk. Kulccsal történő reteszelés nem lehetséges. Tudnivaló: A csappantyú nem húzható a zárbetéttel váltóállásba (csak kilinccsel). A zárbetét csak az alapállás és a kapcsolóállás közötti váltásra szolgál! A zárbetéttel nem reteszelhető ki az ajtó. Mozgatóreteszes zár 9-es széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny. - 9-es sorozat - átkapcsoló funkció B Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek. A mozgószárny reteszelése automatikusan történik. 3

32 B--8-79: Reteszelő funkció P - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 79 szerinti vészkijárat Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny oder Mozgó-szárny Forgóemelő (függőleges pozícióban) Mozgó-szárny: mindkét oldalon fix fogantyú vagy belül kilincs - kívül fix (gomb vagy kilincs) Állószárny: forgóemelő (belül) Működés leírása A mozgószárny belül a kilinccsel (ha van) bármikor nyitható (vészkijárati funkció). Reteszelés a kulccsal. A két ajtószárny a forgóemelővel bármikor nyitható (kettős működésű vészkijárati funkció). Alapállás: A mozgószárny nem reteszelt, ezért bármikor nyitható. A kulcsot nyitási irányba kulcskihúzásig forgatjuk. Mivel nincs csappantyú, célszerű ajtócsukó szerkezetet alkalmazni záródáskövető szabályzóval. Reteszelés: A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Belülről történő vészkijárati működtetés után automatikusan létrejön az alapállás. Mozgatóreteszes zár 8-as széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 8-as széria - Reteszelő funkció P Olyan ajtókhoz, melyek időnként a kívülről befelé történő átjutást lehetővé kell, hogy tegyék, és kívül fix kilinccsel rendelkeznek. Célszerű ajtócsukó szerkezetet alkalmazni záródáskövető szabályzóval. A mozgószárny reteszelése a kulccsal történik! 3

33 G--9-79: Váltófunkció E biztosított csappantyú rögzítővel - -szrny. Mozgó-szárny önzáródó (9-es széria) - EN 79 szerinti vészkijárat Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny oder Mozgó-szárny Mozgó-szárny: mindkét oldalon fix fogantyú vagy belül kilincs - kívül fix (gomb vagy kilincs) Állószárny: forgóemelő (belül) Forgóemelő (függőleges pozícióban) Működés leírása Normál állás (csappantyúrögzítés nem aktivált) A mozgószárny belülről a kilinccsel (ha van) mindig nyitható (vészkijárati funkció). A reteszelés automatikusan történik, amint a mozgószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. A két ajtószárny a forgóemelővel bármikor nyitható (kettős működésű vészkijárati funkció). Működés - Csappantyú rögzítve (nem működik) A csappantyú és a retesz egyaránt bent marad (nem működnek) --> szabad átjutás kívülről befelé. Annak érdekében, hogy az ajtószárny zárt állásban maradjon, célszerű ajtócsukó szerkezetet alkalmazni. Csappantyús rögzítés aktiválása: Nyomjuk le és tartsuk lenyomva kézzel a csappantyút. A kulcsot végállásig reteszelési irányba forgatjuk (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. Csappantyús rögzítés deaktiválása: A kulcsot a végállásig forgatjuk nyitási irányba (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. 33

34 Mozgatóreteszes zár 9-es széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 9-es széria - váltófunkció E biztosított csappantyú rögzítővel Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek, és kívül fix kilinccsel rendelkeznek. Normál működésben az ajtószárny mindig automatikusan reteszelődik. Hogy az ajtószárny aktivált csappantyúrögzítésnél zárva maradjon, célszerű ajtócsukó szerkezetet alkalmazni (záródáskövető szabályzóval). 34

35 K--8-5: Váltófunkció E biztosított csappantyú rögzítővel - -szrny. Mozgó-szárny nem önzáródó (8-as sorozat) - EN 5 szerinti pánikajtó Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül mozgatórúd kívül fix (gomb vagy kilincs) Állószárny: működtető rúd (belül) Működés leírása (csappantyú rögzítő nem aktivált) Alapállás A mozgószárny a működtető rúddal belülről mindig nyitható (pánik funkció). Kívülről az ajtó csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. A két ajtószárny az állószárnyon lévő működtető rúddal bármikor nyitható (kettős hatású pánik funkció). Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. A belülről történő pánik működtetés után automatikusan alapállásra áll az ajtó. Működés - Csappantyú rögzítve (nem működik) A csappantyú és a retesz egyaránt bent marad (nem működnek) --> szabad átjutás kívülről befelé. Annak érdekében, hogy az ajtószárny zárt állásban maradjon, ajtócsukó szerkezetet célszerű alkalmazni. Csappantyús rögzítés aktiválása: A kulcsot a végállásig forgatjuk nyitási irányba (a csappantyú váltóra áll). Ebbena helyzetben meg kell nyomni egy kioldócsapot. Majd egy részforgatás történik vissza a kulcskihúzáshoz. Csappantyús rögzítés deaktiválása: A kulcsot a végállásig forgatjuk nyitási irányba. Majd egy részforgatás történik vissza a kulcskihúzáshoz. 35

36 Mozgatóreteszes zár 8-as széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 8-as széria - váltófunkció E biztosított csappantyúrögzítővel Olyan ajtókhoz, melyek időnként a kívülrő befelé történő átjutást lehetővé kell, hogy tegyék, és kívül fix kilinccsel rendelkeznek. A mozgószárny reteszelése a kulccsal történik! Hogy az ajtószárny aktivált csappantyú rögzítő mellett is zárva maradjon, célszerű ajtócsapó szerkezetet alkalmazni. 36

37 N--9-5: Váltófunkció E biztosított csappantyú rögzítővel - -szrny. Mozgó-szárny önzáródó (9-es széria) - EN 5 szerinti pánikajtó Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül mozgatórúd kívül fix (gomb vagy kilincs) Állószárny: működtető rúd (belül) Működés leírása Normál állás (csappantyúrögzítés nem aktivált) A mozgószárny a működtető rúddal belülről mindig nyitható (pánik funkció). A reteszelés automatikusan történik, amint a mozgószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. Mindkét szárny bármikor nyitható a forgóemelővel (kettős hatású pánik funkció). Működés - Csappantyú rögzítve (nem működik) A csappantyú és a retesz egyaránt bent marad (nem működnek) --> szabad átjutás kívülről befelé. Annak érdekében, hogy az ajtószárny zárt állásban maradjon, ajtócsukó szerkezetet célszerű alkalmazni. Csappantyús rögzítés aktiválása: Nyomjuk le és tartsuk lenyomva kézzel a csappantyút. A kulcsot végállásig reteszelési irányba forgatjuk (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. Csappantyús rögzítés deaktiválása: A kulcsot a végállásig forgatjuk nyitási irányba (kattanó hang). Majd egy részforgatás történik vissza a kulcskihúzáshoz. 37

38 Mozgatóreteszes zár 9-es széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 9-es széria - váltófunkció E biztosított csappantyúrögzítővel Olyan ajtókhoz, melyek bizonyos esetekben kívülről befelé történő átjutást kell, hogy lehetővé tegyenek, és kívül fix kilinccsel rendelkeznek. Normál működésben az ajtószárny mindig automatikusan reteszelődik. Hogy az ajtószárny aktivált csappantyúrögzítésnél zárva maradjon, célszerű ajtócsukó szerkezetet alkalmazni (záródáskövető szabályzóval). 38

39 D--8-79: Váltófunkció E - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 79 szerinti vészkijárat Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül kilincs kívül fix (gomb vagy kilincs) Állószárny: forgóemelő (belül) Forgóemelő (függőleges pozícióban) Működés leírása Alapállás A mozgószárny belülről mindig a kilinccsel nyitható (vészkijárati funkció). Kívülről az ajtó csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. A két ajtószárny a forgóemelővel bármikor nyitható (kettős működésű vészkijárati funkció). Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Belülről történő vészkijárati működtetés után automatikusan visszaáll az alapállás. Mozgatóreteszes zár 8-as széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 8-as széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges --> Csappantyúval rögzített ajtó. 39

40 I--9-79: Váltófunkció E - -szrny. - Mozgó-szárny önzáródó (9-es széria) EN 79 szerinti vészkijárat Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül kilincs kívül fix (gomb vagy kilincs) Állószárny: forgóemelő (belül) Forgóemelő (függőleges pozícióban) Működés leírása A mozgószárny belülről mindig a kilinccsel nyitható (vészkijárati funkció). A reteszelés automatikusan történik, amint a mozgószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. A két ajtószárny a forgóemelővel bármikor nyitható (kettős működésű vészkijárati funkció). Mozgatóreteszes zár 9-es széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 9-es széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. A mozgószárny nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges. Az ajtó mindig automatikusan reteszelődik --> Csappantyú és retesz működésben. 40

41 L--8-5: Váltófunkció E - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) EN 5 szerinti pánikajtók Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül mozgatórúd kívül fix (gomb vagy kilincs) Állószárny: működtető rúd (belül) Működés leírása Alapállás A mozgószárny a működtető rúddal belülről mindig nyitható (pánik funkció). Kívülről az ajtó csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. Mindkét ajtószárny bármikor nyitható az állószárny működtető rúdjával (kettős hatású pánik funkció). Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Belülről történő pánik működtetés után automatikusan visszaáll az alapállás. Mozgatóreteszes zár 8-as széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 8-as széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. Az ajtó nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges --> Csappantyúval rögzített ajtó. 4

42 O--9-5: Váltófunkció E - -szrny. - Mozgó-szárny önzáródó (9-es széria) EN 5 szerinti pánikajtók Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Állószárny Mozgó-szárny Mozgó-szárny: belül mozgatórúd kívül fix (gomb vagy kilincs) Állószárny: működtető rúd (belül) Működés leírása A mozgószárny a működtető rúddal belülről mindig nyitható (pánik funkció). A reteszelés automatikusan történik, amint a mozgószárnyat becsukjuk. Kívülről az ajtó csak kulccsal nyitható. Mindkét ajtószárny bármikor nyitható az állószárny működtető rúdjával (kettős hatású pánik funkció). Mozgatóreteszes zár 9-es széria automatikusan reteszeli az állószárnyat --> A működést lásd a 9. oldalon mozgószárnyzár -szrny.- 9-es széria - váltófunkció E Olyan ajtókhoz, melyek alapvetően a kívülről történő illetéktelen kinyitást kell, hogy megakadályozzák. A mozgószárny nem maradhat véletlenül sem bezáratlan állapotban, mivel a kulcs kihúzása és az ajtó becsukása után a kinyitás csak kulccsal lehetséges. Az ajtó mindig automatikusan reteszelődik --> Csappantyú és retesz működésben. 4

43 E--8-79: Váltófunkció E ETÖ-vel- magasan elhelyezett forgóemelő - -szrny. - Mozgó-szárny nem önzáródó (8-as sorozat) - EN 79 szerinti vészkijárat Hogy az ajtószárnyak mindig bezáródjanak, célszerű ajtócsukó szerkezeteket alkalmazni záródáskövető szabályzóval. Mozgó-szárny: belül kilincs kívül fix (gomb vagy kilincs) Állószárny: forgóemelő (belül) Állószárny Mozgó-szárny Forgóemelő (függőleges pozícióban) magasan elhelyezett forgóemelő - ETÖ-től függően Állószárny Mozgószárny Működés leírása Alapállás A mozgószárny belülről mindig a kilinccsel nyitható (vészkijárati funkció). Alapvetően az ajtó kívülről csak kulccsal nyitható. A kulcsot a kulcskihúzásig nyitási irányba forgatjuk, és kihúzzuk. EHa alapállásban az elektromos ajtónyitó (ETÖ) kontaktimpulzust kap, akkor az ajtó kívülről is nyitható. Nyitási állás A kulcsot nyitási irányban a végállásig forgatjuk, és nyitásnál megfogjuk (váltófunkció). A kulcs kihúzása után automatikusan visszaáll az alapállás. Reteszelés A kulcsot zárási irányba reteszelésig forgatjuk, majd kihúzzuk. Az elektromos ajtónyitó ebben az állásban természetesen nem működik, mivel a retesz működésben van. Belülről történő vészkijárati működtetés után automatikusan létrejön az alapállás. 43

44 Zárfogadó nyílásának csökkentése A zárfogadó nyílásának csökkentésére és a szárny ráhúzó erejének növelésére alkalmazzuk (fekete műanyag) Túlnyomóan az új 8-as szériánál..7 menekülőajtóknál Ajtó belső oldal - lehetséges működtetések EN79 esetében (vészkijárati funkció) Standard esetben az ajtó elemekaz EN79 esetében hosszúpajzsos kivitelben készülnek.. RONDO kilincsgarnitúra, lekerekített hosszúpajzs, 45mm széles PZ 9, 9mm négyszög keresztmetszetű lyuk. RONDO forgóemelő, lekerekített hosszúpajzs, 45 mm széles, raszterral, 9mm négyszögkereszt metszetű lyuk (állószárnyakhoz) DA vasalatokat a következő felületekkel készítjük: - Alu natúr (F) - Rozsdamentes acél Menekülőajtók esetén kizárólag speciális, bevizsgált és engedélyezett kilincsformák alkalmazhatók (sérülésveszély vészhelyzetben). Ezek 9mm-es négyszögkeresztmetszetű lyukkal készülnek. 44

45 Ajtó belső oldal - lehetséges működtetések EN5 esetében (pánik vízszintes kilincsrúd (működtető rúd) PZ9 furatokkal a mozgószárnyhoz vízszintes kilincsrúd (működtető rúd) furatok nélkül az állószárnyhoz lengőkar működtető rúd cső hosszúpajzs alsó konstrukcióval A vasalatokat a következő felületekkel készítjük: - Alu natúr (F) - Rozsdamentes acél Ajtó külső oldal - lehetséges működtetések ( EN79+EN5) a) Hosszúpajzsok kilinccsel vagy fix gombbal (illeszkedve az ajtó belső oldalán lévő hosszúpajzsokhoz) Pajzs kilinccsel PZ - lyuk (9 mm) Pajzs gombbal PZ - lyuk (9 mm) b) Választék az Internorm rudakból / és íves kilincs sorozatból Rúdkilincsek (Alu+Niro) : HS0, 30, 3, 40, 4, 4 Íves kilincsek (Alu+Niro) : PB0,,, 30, 3, 3 45

46 c) Internorm EGS kilincsrudak Niro kilincsrudak: EGS0, 0, 05, 07 Példa:.8 Zárbetét rozetták Ha kívül hosszúpajzsot szerelünk fel, akkor zárbetét rozettára van szükség. A zárbetét rozettát négy felületi kivitelben kínáljuk: Alu natúr Rozsdamentes acél Zárbetét rozetta 46

47 .9 - Elektromos ajtónyitó - ETÖ Elektromos ajtónyitó csak váltó funkció esetén lehetséges. Csak egy-egy speciális ETÖ kivitel van bevizsgálva és engedélyezve az egy- és kétszárnyas menekülőajtókhoz! ETÖ egyszárnyas menekülőajtókhoz Az egyszárnyas menekülőajtókhoz van egy saját, olcsóbb ETÖ, amely megfelelő engedélyekkel rendelkezik. Biztonsági ajtónyitó B 943 Tulajdonságok: - nincs mechanikus nappali kireteszelés - 00 % tartós áram terhelhetőség V / 0,A vagy 4V / 0,A mellett - V- 4V és 4-48V alkalmazható (ki kell szerelni és átpattintani) - váltó- és egyenáramhoz is alkalmas - DIN-L / DIN-R alkalmazható - szabadonfutó dióda... sok nyitási kontroll esetén előírás Az ETÖ kiszállításnál -4V-ra van beállítva. ETÖ kétszárnyas menekülőajtókhoz METÖ B / B Jellemzők: - mechanikus kireteszelés a mozgatóreteszes zár által - nincs mechanikus nappali kireteszelés - 00 % tartós áram terhelhetőség (váltó- és egyenáram) - V/4V átkapcsolható (az ajtónyitónál) - szabadonfutó dióda... sok nyitási kontroll esetén előírás - Nagyon magas ár!!! Az ETÖ kiszállításnál V-ra van beállítva. 47

48 .0 Fontos tudnivalók / különleges jellemzők: A zároldal jelölése az ajtóknál EN 5 szerint - a mozgószárny zároldalának jelölése célszerű, mivel a belső oldalról sem a zároldal, kétszárnyas ajtó esetében pedig a mozgószárny sem ismerhető fel könnyen. Ezért akaratlanul mindig hibás működtetés léphet fel: - ha a működtető rudat túl közel a pántoldhoz nyomjuk kifelé, akkor az ajtószárny nehezebben nyitható - ha véletlenül az állószárnyat működtetjük, akkor mindkét szárny kinyílik. Segítségként mellékelünk a csomagban egy zöld nyílmatricát, melyet a működtető rúd első harmadához a zároldalra kell felragasztani. Mozgószárny Működtető rudak óvodákban A működtető rudakat meghatározott magasságba kell felszerelni. A működtető rudakkal ellátott ajtókat bárki - kisgyermekek is - kinyithatják! Magasabbra helyezett működtető rudak nem engedélyezettek! 48
