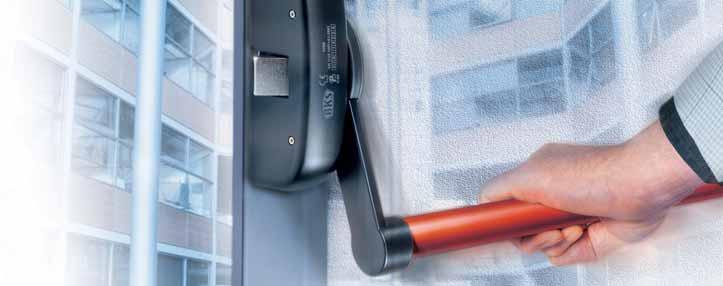

1 AJTÓVASALATOK Külső szerelésű pánikzárak: pánik rúdkilincs és nyomórúd az EN 1125 szabvány szerint

2 Külső szerelésű pánikzárak az EN 1125 szabvány szerint Tartalomjegyzék Külső szerelésű pánik rúdkilincs Termékáttekintés Kényelmes és sokoldalú alkalmazási lehetőségek Szerelési módok 1 és 2 szárnyú ajtókhoz B 7130 pánik rúdkilincs egységcsomagok 1 szárnyú ajtókhoz B 7130 pánik rúdkilincs egységcsomagok 2 szárnyú ajtókhoz B 7130 pánik rúdkilincs 1 és 2 szárnyú ajtókhoz B 7130 pánik rúdkilincs pótreteszeléssel 1 és 2 szárnyú ajtókhoz B 7130 pánik rúdkilincs függőleges reteszeléssel a másodlagosan nyíló szárnyban 2 szárnyú ajtók esetén B 7130 pánik rúdkilincs további funkciókkal 1 szárnyú ajtókhoz Tartozékok: Zárólemezek Külső veret kilinccsel / gombbal Külső szerelésű nyomórúd Termékáttekintés Kényelmes és sokoldalú alkalmazási lehetőségek B 7131 nyomórúd 1 és 2 szárnyú ajtókhoz B 7131 nyomórúd pótreteszeléssel 1 és 2 szárnyú ajtókhoz B 7131 nyomórúd függőleges reteszeléssel a másodlagosan nyíló szárnyban 2 szárnyú ajtók esetén Tartozékok: Zárólemezek Külső veret kilinccsel / gombbal

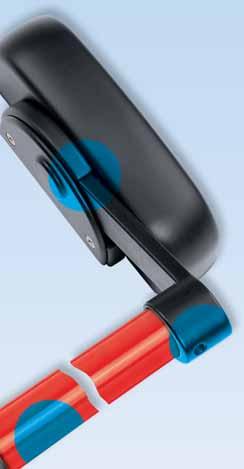

3 Külső szerelésű pánik rúdkilincs Termékáttekintés A külső szerelésű pánik rúdkilincs egyesíti a jól bevált műszaki tartalmat a kényelmes szerelési és felhasználási lehetőségekkel. Különböző anyagokból és kivitelekben is elérhető, ezáltal különféle ajtószerkezetekhez alkalmazható. Megfelel korunk műszaki követelményeinek, valamint az EN 1125-ös európai szabvány előírásainak, így pánikzárként, és tűzgátló ajtókhoz is alkalmazható. Pótreteszelés Kiegészítő rudak által működtetett oldalsó- vagy függőleges irányban elhelyezett csapdákkal lehetséges Takarók és mozgatókarok A következő színekben elérhetőek: fekete szürke fehér Csapda Forgatható nemesacél rádiuszos csapda Alkalmazható: DIN balos és jobbos ajtókon is Csőfogantyú Alumínium csőfogantyú különböző hosszban és színekben: ezüst színre eloxált, porfestett zöld vagy piros 3

4 Külső szerelésű pánik rúdkilincs Kényelmes és sokoldalú alkalmazási lehetőségek Pánik rúdkilincs 1 pontos reteszeléssel, pótreteszelés nélkül Tűz- és füstgátló-, valamint menekülőajtókon alkalmazható BKS pánik rúdkilincs DIN balos és jobbos ajtókon is alkalmazható Nemesacél csapda, fekete, szürke vagy fehér színű acéltakaró Pánik rúdkilincs 2 szárnyú ajtókhoz Másodlagosan nyíló szárny reteszelése Felső és alsó reteszelés Tűz- és füstgátló-, valamint menekülőajtókon alkalmazható BKS pánik rúdkilincs DIN balos és jobbos ajtókon is alkalmazható Felső- / alsó reteszelés vagy oldalsó reteszelés Választható felső- / alsó- vagy oldalsó reteszelés porfestett alumínium rúdtakaróval Tűz- és füstgátló-, valamint menekülőajtókon alkalmazható BKS zárak DIN balos és jobbos ajtókon is alkalmazható Csőfogantyúk Kivitelek: Piros Zöld Ezüst Csőfogantyú hossz: 1150 mm és 1450 mm 4

5 Külső szerelésű pánik rúdkilincs Szerelési módok 1 és 2 szárnyú ajtókhoz 1 szárnyú ajtók 2 szárnyú ajtók Elsődlegesen nyíló szárny Másodlagosan nyíló szárny Elsődlegesen nyíló szárny Elsődlegesen nyíló szárny Másodlagosan nyíló szárny Elsődlegesen nyíló szárny Elsődlegesen nyíló szárny 5

6 B 7130 külső szerelésű pánik rúdkilincs Egységcsomagok 1 szárnyú ajtókhoz Elsődlegesen nyíló szárny Pánik rúdkilincs 1 pontos reteszeléssel pótreteszelés nélkül Kivitelek / Cikkszámok Garnitúra típusa: elsődlegesen nyíló szárny Takaró és emelőkar Csőfogantyú Hosszúság Cikkszám piros B fekete zöld 1150 mm B ezüst színű B Elsődlegesen nyíló szárny Pánik rúdkilincs 3 pontos reteszeléssel függőleges irányú reteszelés Kivitelek / Cikkszámok Garnitúra típusa: elsődlegesen nyíló szárny Takaró és emelőkar Csőfogantyú Hosszúság Cikkszám piros B fekete zöld 1150 mm B ezüst színű B zárólemezekkel és padló Elsődlegesen nyíló szárny Pánik rúdkilincs 3 pontos reteszeléssel függőleges irányú reteszelés Kivitelek / Cikkszámok Garnitúra típusa: elsődlegesen nyíló szárny Takaró és emelőkar Csőfogantyú Hosszúság Cikkszám piros B fekete zöld 1150 mm B ezüst színű B

7 B 7130 külső szerelésű pánik rúdkilincs Egységcsomagok 2 szárnyú ajtókhoz Pánik rúdkilincs 1 pontos reteszeléssel az elsődlegesen nyíló szárnyon és 2 pontos reteszeléssel a másodlagosan nyíló szárnyon Másodlagosan nyíló szárny Elsődlegesen nyíló szárny Kivitelek / Cikkszámok Garnitúra típusa: elsődlegesen nyíló szárny + másodlagosan nyíló szárny Takaró és emelőkar Csőfogantyú Hosszúság Garnitúra típusa Cikkszám fekete piros zöld ezüst színű zárólemezekkel és padló 1150 mm Elsődlegesen nyíló szárny B Másodlagosan nyíló szárny B Elsődlegesen nyíló szárny B Másodlagosan nyíló szárny B Elsődlegesen nyíló szárny B Másodlagosan nyíló szárny B Pánik rúdkilincs 3 pontos reteszeléssel az elsődlegesen nyíló szárnyon és 2 pontos reteszeléssel a másodlagosan nyíló szárnyon Másodlagosan nyíló szárny Elsődlegesen nyíló szárny Kivitelek / Cikkszámok Garnitúra típusa: elsődlegesen nyíló szárny + másodlagosan nyíló szárny Takaró és emelőkar Csőfogantyú Hosszúság Garnitúra típusa Cikkszám fekete piros zöld ezüst színű zárólemezekkel és padló 1150 mm Elsődlegesen nyíló szárny B Másodlagosan nyíló szárny B Elsődlegesen nyíló szárny B Másodlagosan nyíló szárny B Elsődlegesen nyíló szárny B Másodlagosan nyíló szárny B

8 B 7130 külső szerelésű pánik rúdkilincs 1 és 2 szárnyú ajtókhoz Pánik rúdkilincs 1 pontos reteszeléssel pótreteszelés nélkül Garnitúra típusa: elsődlegesen nyíló szárny 148 B B B Csőfogantyúk Csőfogantyú: 1150 mm piros zöld ezüst színű 25 B B B Csőfogantyú: 1450 mm piros zöld ezüst színű B B B

9 B 7130 külső szerelésű pánik rúdkilincs Pótreteszeléssel 1 és 2 szárnyú ajtókhoz Pánik rúdkilics előkészítve függőleges irányú és oldalsó reteszeléshez 148 Garnitúra típusa: elsődlegesen nyíló szárny 194 B B B Függőleges reteszelés 1490 mm 1490/2000 B B B mm B B B és padló 1030 Oldalsó reteszelés 1490 mm 1490/2000 B B B mm B B B Csőfogantyúk 25 Csőfogantyú: 1150 mm piros zöld ezüst színű B B B Csőfogantyú: 1450 mm piros zöld ezüst színű B B B

10 B 7130 külső szerelésű pánik rúdkilincs Függőleges irányú reteszeléssel a másodlagosan nyíló szárnyban, 2 szárnyú ajtók esetén Pánik rúdkilincs másodlagosan nyíló szárnyhoz Garnitúra típusa: másodlagosan nyíló szárny B B B Függőleges reteszelés 1490/ mm B B B mm B B B és padló Csőfogantyúk Csőfogantyú: 1150 mm piros zöld ezüst színű 25 B B B Csőfogantyú: 1450 mm piros zöld ezüst színű B B B

11 B 7130 külső szerelésű pánik rúdkilincs további funkciókkal 1 szárnyú ajtókhoz Pánik rúdkilincs 1 pontos reteszeléssel, csapdabiztosítással Garnitúra típusa: elsődlegesen nyíló szárny B B B Csőfogantyúk Csőfogantyú: 1150 mm piros zöld ezüst színű B B B Csőfogantyú: 1450 mm piros zöld ezüst színű B B B

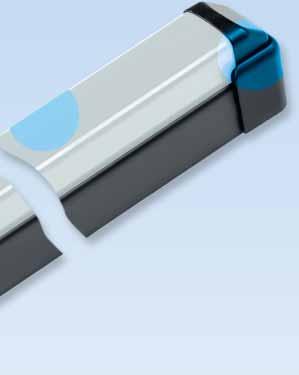

12 Külső szerelésű nyomórúd Termékáttekintés A nyomórúd egyesíti a jól bevált műszaki tartalmat a kényelmes szerelési és felhasználási lehetőségekkel. Különböző anyagokból és kivitelekben szállítható, ezáltal különféle ajtószerkezetekhez alkalmazható. Megfelel korunk műszaki követelményeinek, valamint az EN 1125-ös európai szabvány előírásainak. Pánikzárként, és tűzgátló ajtókhoz is alkalmazható. Takaróprofil Különböző hosszban és színekben szállítható: ezüst színre eloxált, porfestett zöld vagy piros színben Pótreteszelés Kiegészítő rudak által működtetett oldalsó- vagy függőleges irányban elhelyezett csapdákkal lehetséges Takaró Az alábbi kivitelekben elérhető: fekete szürke fehér Csapda Forgatható nemesacél rádiuszos csapda Alkalmazható: DIN balos és jobbos ajtókon is 12

13 Külső szerelésű nyomórúd Kényelmes és sokoldalú alkalmazási lehetőségek Nyomórúd 1 pontos reteszeléssel, pótreteszelés nélkül Tűz- és füstgátló-, valamint menekülőajtókon alkalmazható BKS nyomórúd DIN balos és jobbos ajtókon is alkalmazható Nemesacél csapda, fekete, szürke vagy fehér takaró Nyomórúd 2 szárnyú ajtórendszerekhez Másodlagosan nyíló szárny reteszelése Felső és alsó reteszelés Tűz- és füstgátló-, valamint menekülőajtókon alkalmazható BKS nyomórúd DIN balos és jobbos ajtókon is alkalmazható Felső- és alsó reteszelés Felső- és alsó reteszelés porfestett alumínium rúdtakaróval Tűz- és füstgátló-, valamint menekülőajtókon alkalmazható BKS zárak DIN balos és jobbos ajtókon is alkalmazható Oldalsó reteszelés Oldalsó reteszelés porfestett alumínium rúdtakaróval Tűz- és füstgátló, valamint menekülőajtókon alkalmazható BKS zárak. DIN balos és jobbos ajtókon is alkalmazható 13

14 Külső szerelésű nyomórúd Szerelési módok 1 és 2 szárnyú ajtókhoz 1 szárnyú ajtók 2 szárnyú ajtók Elsődlegesen nyíló szárny Másodlagosan nyíló szárny Elsődlegesen nyíló szárny Elsődlegesen nyíló szárny Másodlagosan nyíló szárny Elsődlegesen nyíló szárny Elsődlegesen nyíló szárny 14

15 B 7131 külső szerelésű nyomórúd 1 és 2 szárnyú ajtókhoz Nyomórúd 1 pontos reteszeléssel pótreteszelés nélkül Garnitúra típusa: elsődlegesen nyíló szárny Alap profil Cikkszám fekete piros 840 mm B fekete piros 1170 mm B fekete piros 1300 mm B L L = 840 mm mm mm 55,5 Piros takaróprofil Garnitúra típusa: elsődlegesen nyíló szárny Alap profil Cikkszám fekete zöld 840 mm B fekete zöld 1170 mm B fekete zöld 1300 mm B L ,5 12 L = 840 mm mm mm Zöld takaróprofil Garnitúra típusa: elsődlegesen nyíló szárny Alap profil Takaróprofil Hoszszúság Takaróprofil Hoszszúság Takaróprofil Hoszszúság Cikkszám fekete ezüst 840 mm B fekete ezüst 1170 mm B fekete ezüst 1300 mm B ,5 L 12 L = 840 mm mm mm Ezüst takaróprofil 15

16 B 7131 külső szerelésű nyomórúd Pótreteszeléssel 1 és 2 szárnyú ajtókhoz Nyomórúd Garnitúra típusa: elsődlegesen nyíló szárny 64 L Alap profil Takaróprofil Hoszszúság Cikkszám fekete piros 840 mm B fekete piros 1170 mm B fekete piros 1300 mm B L = 840 mm mm mm 55,5 fekete zöld 840 mm B fekete zöld 1170 mm B fekete zöld 1300 mm B fekete ezüst 840 mm B fekete ezüst 1170 mm B fekete ezüst 1300 mm B Függőleges reteszelés 1490/ mm B B B mm B B B és padló Oldalsó reteszelés 1490/ mm B B B mm B B B

17 B 7131 külső szerelésű nyomórúd Függőleges irányú reteszeléssel a másodlagosan nyíló szárnyban, 2 szárnyú ajtók esetén Nyomórúd másodlagosan nyíló szárnyhoz Garnitúra típusa: másodlagosan nyíló szárny Alap profil Takaróprofil Hoszszúság Cikkszám fekete piros 840 mm B fekete piros 1170 mm B L fekete piros 1300 mm B fekete zöld 840 mm B fekete zöld 1170 mm B fekete zöld 1300 mm B L = 840 mm mm mm 55,5 fekete ezüst 840 mm B fekete ezüst 1170 mm B fekete ezüst 1300 mm B Függőleges reteszelés 1490 mm B B B mm 1490/2000 B B B és padló

18 Tartozékok Zárólemezek Zárólemez síkra záródó profilokhoz, oldalsó és felső reteszeléshez Kivitel Cikkszám 26.5 M Ø B R4 R 2.5 R4 Ø B 36 Ø5 A Padlózárólemez Kivitel Cikkszám B Zárólemez fa- és PVC profilokhoz Kivitelek Méret A mmben B mmben Cikkszám ,9 B ,2 B ,4 B ,6 B ,5 Ø 5 44,7 18

19 Tartozékok Külső veret kilinccsel Külső veret kilinccsel Garnitúra típusa: félgarnitúra B B B előkészítve 31 mm cilinder hosszúsághoz Külső veret gombbal Garnitúra típusa: félgarnitúra B B B előkészítve 31 mm cilinder hosszúsághoz
