K0757. Mérőlécek, alumínium öntapadó vagy furatokkal. Leírás. Termékleírás / Termékillusztrációk. Alapanyag: Alumínium. Kivitel: feketére eloxált.

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "K0757. Mérőlécek, alumínium öntapadó vagy furatokkal. Leírás. Termékleírás / Termékillusztrációk. Alapanyag: Alumínium. Kivitel: feketére eloxált."

Ödön Boros
5 évvel ezelőtt
Látták:

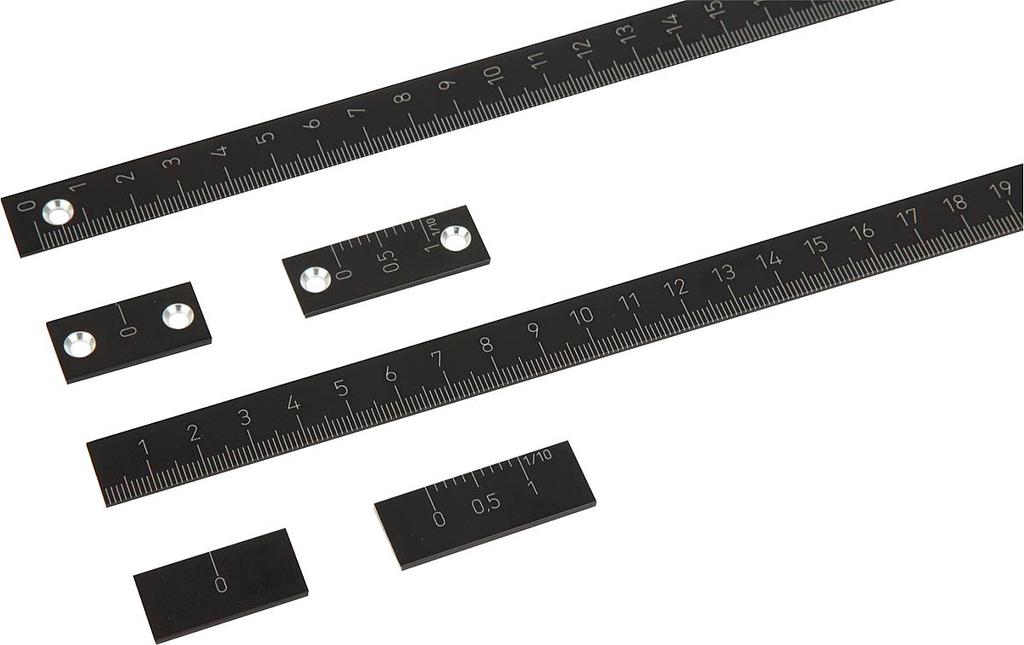

K0757 Mérőlécek, alumínium öntapadó vagy furatokkal Alumínium. feketére eloxált. Alumínium mérőlécek merev kivitelben, öntapadó hátoldallal vagy furatokkal. Keresztmetszet 15 x 2 mm.

1 K0757 Mérőlécek, alumínium öntapadó vagy furatokkal Alumínium. feketére eloxált. Alumínium mérőlécek merev kivitelben, öntapadó hátoldallal vagy furatokkal. Keresztmetszet 15 x 2 mm. Tükrözésmentes leolvashatóság a fekete eloxált felületnek és az erősen kontrasztos skálajelzéseknek köszönhetően. A skála kialakítása mélylézerrel történt. Kérésre: Nullpont jobbra/alul vagy középen Skálabeosztás felül/jobbra vagy kétoldalt Más hosszúságok 1/2

2 K0757 Mérőlécek, alumínium öntapadó vagy furatokkal Mérőlécek, alumínium, öntapadó vagy furatokkal Rendelési Rendelési szám Furattal Kivitel Beszerelési helyzet Nullpont Osztás Skálázás L szám Öntapadó K X K X Mérőléc Vízszintes Balra 1 mm Lent 250/500/750/1000 K X K X Mérőléc Függőleges Fent 1 mm Balra 250/500/750/1000 Nóniusz és nulljelzések, alumínium, öntapadó vagy furatokkal Rendelési szám Öntapadó Rendelési szám Furattal Kivitel Beszerelési helyzet Nullpont Skálázás K K Nóniusz Vízszintes Balra Fent K K Nóniusz Függőleges Fent Jobbra K K Nulla jelölés Vízszintes - - K K Nulla jelölés Függőleges - - 2/2

K0758 Mérőlécek, alumínium öntapadó vagy furatokkal Alumínium. A skálafelület köszörült és feketére eloxált. Alumínium mérőlécek merev, erősített kivitelben. Keresztmetszet 30 x 6 mm.

Kérésre: Nullpont jobbra vagy középen Skálabeosztás felül vagy kétoldalt Más hosszúságok Rajzi hivatkozás: 1) Süllyesztés a DIN 74-B f 5 szerint Mérőlécek, alumínium öntapadó vagy furatokkal

3 K0758 Mérőlécek, alumínium öntapadó vagy furatokkal Alumínium. A skálafelület köszörült és feketére eloxált. Alumínium mérőlécek merev, erősített kivitelben. Keresztmetszet 30 x 6 mm. Tükrözésmentes leolvashatóság a fekete eloxált felületnek és az erősen kontrasztos skálajelzéseknek köszönhetően. A skála kialakítása mélylézerrel történt. Kérésre: Nullpont jobbra vagy középen Skálabeosztás felül vagy kétoldalt Más hosszúságok Rajzi hivatkozás: 1) Süllyesztés a DIN 74-B f 5 szerint Mérőlécek, alumínium öntapadó vagy furatokkal Rendelési szám Beszerelési helyzet Nullpont Osztás Skálázás L K X0500 Öntapadó Vízszintes Balra 1 mm Lent 500 K X1000 Öntapadó Vízszintes Balra 1 mm Lent 1000 K X0500 Furattal Vízszintes Balra 1 mm Lent 500 K X1000 Furattal Vízszintes Balra 1 mm Lent /1

K0759 Mérőlécek, nemesacél öntapadó 1.4310 nemesacél. Csupasz. Nemesacél mérőlécek merev kivitelben, öntapadó hátoldallal. Keresztmetszet 15 x 1 mm.

Kérésre: Nullpont jobbra/alul vagy középen Skálabeosztás felül/jobbra vagy kétoldalt Más hosszúságok Mérőlécek, nemesacél, öntapadó Rendelési szám Kivitel Beszerelési helyzet Nullpont Osztás Skálázás

4 K0759 Mérőlécek, nemesacél öntapadó nemesacél. Csupasz. Nemesacél mérőlécek merev kivitelben, öntapadó hátoldallal. Keresztmetszet 15 x 1 mm. Mattított felület és mélyfekete, erősen kontrasztos skálajelzések. A skála kialakítása mélylézerrel történt. Kérésre: Nullpont jobbra/alul vagy középen Skálabeosztás felül/jobbra vagy kétoldalt Más hosszúságok Mérőlécek, nemesacél, öntapadó Rendelési szám Kivitel Beszerelési helyzet Nullpont Osztás Skálázás L K X Mérőléc Vízszintes Balra 1 mm Lent 300/500/700/1000 K X Mérőléc Függőleges Fent 1 mm Balra 300/500/700/1000 Nóniusz és nulljelzések, nemesacél, öntapadó Rendelési szám Kivitel Beszerelési helyzet Nullpont Skálázás K Nóniusz Vízszintes Balra Fent K Nóniusz Függőleges Fent Jobbra K Nulla jelölés Vízszintes - - K Nulla jelölés Függőleges - - 1/1

5 K1152 Szelencés vízmértékek peremszegély-foglalattal Sárgaréz foglalat. Poliamid szelencés vízmértéktest. nikkelezett és tükörfényes. A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. - Érzékenység szögpercben 2 mm buborékúton - A szelencés vízmérték az alsó karimafelületen beszabályozva - Karimaszegély barázdákkal a süllyesztéshez - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. 1/2

6 K1152 Szelencés vízmértékek peremszegély-foglalattal Szelencés vízmértékek peremszegély-foglalattal Rendelési szám D D1 D2 H H1 Érzékenység K ' K ' K ' 2/2

mérőeszközökben és a gépgyártásban. A szelencés vízmértékek a három rögzítőfurattal szerelhetők fel.

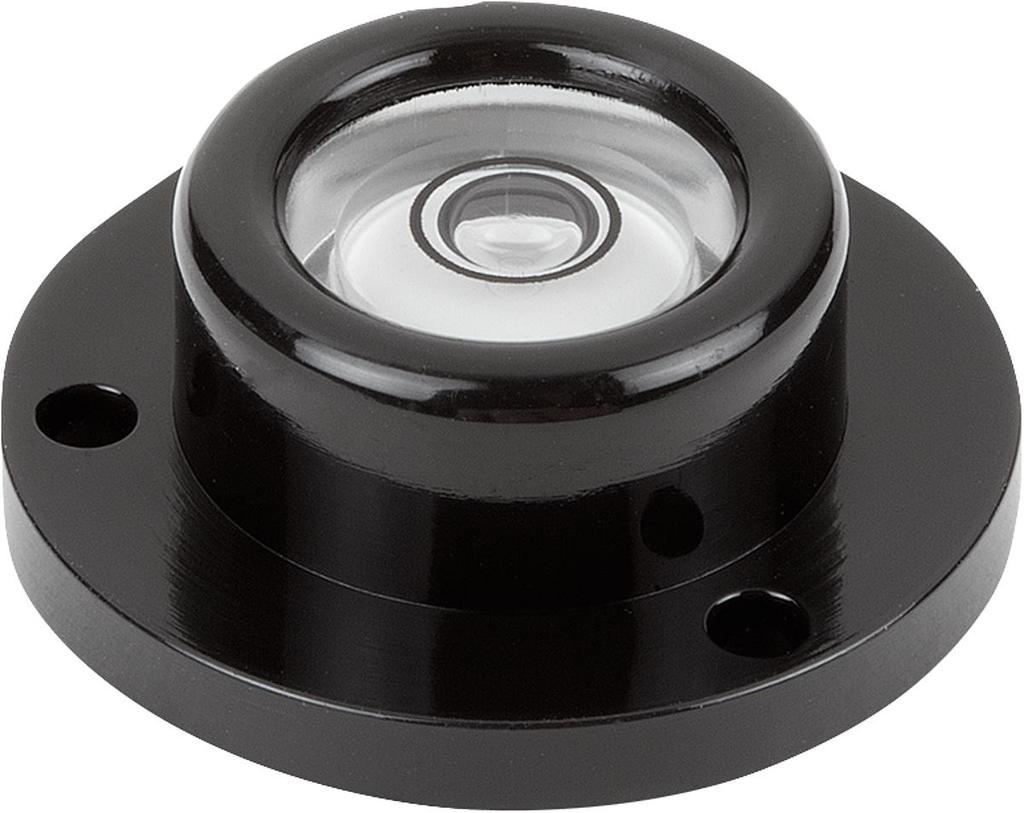

7 K1153 Szelencés vízmértékek műanyag foglalatban PMMA foglalat. Akrilüveg szelencés vízmértéktest. Fekete. A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A szelencés vízmértékek a három rögzítőfurattal szerelhetők fel. - Köszörült felületen beszabályozva - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. 1/2

8 K1153 Szelencés vízmértékek műanyag foglalatban Szelencés vízmértékek műanyag foglalatban Rendelési szám D D1 D2 D3 D4 H H1 Érzékenység Ø K ,5 2, ' K , ' K ,5 29 3, ' 2/2

K1154 Szelencés vízmértékek, foglalatban a csavarozáshoz Sárgaréz foglalat. Poliamid szelencés vízmértéktest. nikkelezett és tükörfényes.

9 K1154 Szelencés vízmértékek, foglalatban a csavarozáshoz Sárgaréz foglalat. Poliamid szelencés vízmértéktest. nikkelezett és tükörfényes. A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A szelencés vízmértékek a három furattal vagy felcsavarozva (A-forma), vagy süllyesztve (B-forma) használhatók. - A-forma: köszörült felületen beszabályozva - B forma: a karimafelület alsó oldalán beszabályozva - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. Szelencés vízmértékek, foglalatban a csavarozáshoz Rendelési szám Alak Kivitel D D1 D2 D3 D4 H H1 Érzékenység Ø K A csavaros karimával ,6 10 1,8 30' K A csavaros karimával ' K A csavaros karimával , ' K A csavaros karimával ,5 2, ' K A csavaros karimával ' K B süllyesztett karimával ,6 10 1,8 30' K B süllyesztett karimával ' K B süllyesztett karimával , ' K B süllyesztett karimával ,5 2, ' K B süllyesztett karimával ' 1/1

10 K1155 Szelencés vízmértékek hengeres foglalatban Sárgaréz foglalat. Poliamid szelencés vízmértéktest. nikkelezett és tükörfényes. A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A szelencés vízmértékek a rögzítőfelülethez vannak hozzáigazítva, a B-forma egy hernyócsavarral rögzíthető. - Érzékenység szögpercben 2 mm buborékúton - A szelencés vízmérték a vízmérték-foglalat rögzítőszegélyén beszabályozva - Különböző hernyócsavarok választhatók - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. Szelencés vízmértékek hengeres foglalatban Rendelési szám Alak D1 D2 D4 H H1 Érzékenység Ø K A ,5-30' K A ' K A ' K A ' K B M4 7,5 5 30' K B M ' 1/2

11 K1155 Szelencés vízmértékek hengeres foglalatban Rendelési szám Alak D1 D2 D4 H H1 Érzékenység Ø K B M ' K B M ' 2/2

Kiváló buborékkontúr és a síkparallaxis kiküszöbölése belső buborékgyűrűvel. - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó Hőmérséklet-tartomány: -35 C... +55 C.

12 K1156 Szelencés vízmértéktest Szelencés vízmérték, test nemeascélból. Ø 14 mm-től alumínium. Üveg figyelőablak. Alumínium, feketére eloxált. A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. Kiváló buborékkontúr és a síkparallaxis kiküszöbölése belső buborékgyűrűvel. - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó Hőmérséklet-tartomány: -35 C C. Szelencés vízmértéktest Rendelési szám Anyag D1 H Érzékenység alaptest K Nemesacél ' K Nemesacél ' K Alumínium 14 6,5 10' K Alumínium 14 6,5 20' K Alumínium 15 6,5 10' K Alumínium 15 6,8 20' K Alumínium 20 8,5 10' K Alumínium 20 8,5 20' K Alumínium 25 8,5 10' K Alumínium 25 8,5 20' 1/1

13 K1157 Szelencés vízmértéktest műanyag Poliamid. elefántcsont színű. A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. Belső fekete kontrasztgyűrűvel a jobb buborékkontúr érdekében. - Kiemelkedő alsó töltési csúcsok. - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó Hőmérséklet-tartomány: -35 C C. Szelencés vízmértéktest műanyag Rendelési szám D1 H Érzékenység K ' K ,7 30' K ,7 20' K ,2 30' K ,6 40' K ,5 30' 1/1

14 K1158 Csöves vízmértékek foglalattal a csavarozáshoz Sárgaréz foglalat. Csöves vízmérték, üveg nikkelezett és tükörfényes. B-forma feketére eloxált, A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A csöves vízmértékek a két furat segítségével szerelhetők fel. - A-forma: egy figyelőablak - B-forma: három figyelőablak - Érzékenység szögpercben 2 mm buborékúton - A töltet zöld Hőmérséklet-tartomány: -35 C C. Csöves vízmértékek foglalattal a csavarozáshoz Rendelési szám Alak B D4 Ø H H1 L névleges hossz L1 L2 Érzékenység K A 12,3 4, ' 1/2

15 K1158 Csöves vízmértékek foglalattal a csavarozáshoz Rendelési szám Alak B D4 Ø H H1 L névleges hossz L1 L2 Érzékenység K B 12,3 4, ' 2/2
