1 Termékáttekintés Oldal Temrékáttekintés OIT 40 beltéri ajtók 4 ZK beltéri ajtók 5 AZ 40 beltéri ajtók 6 OVL ideiglenes ajtóelem 7 OIT 40 beltéri ajtók - acélból Temrékáttekintés 1-szárnyú OIT 40 beltéri ajtók 2-szárnyú OIT 40 beltéri ajtók Kiegészítõk és vasalatok OIT 40 beltéri ajtók 4 OIT 40-1 ajtólapok acélból 8-9 Speciális acéltokok OIT 40-1 ajtókhoz 8 OIT 40-2 ajtólapok acélból 10 Kiegészítõk 11 OIT 40-1 beltéri ajtók és nedvestéri ajtók - nemesacélból 12 ZK beltéri ajtók - acélból Temrékáttekintés ZK beltéri ajtó 5 ZK 1- és 2-szárnyú beltéri ajtók - acélból 1-szárnyú ZK ajtólapok acélból szárnyú ZK ajtólapok acélból Kiegészítõk és vasalatok Kiegészítõk 18 AZ 40 beltéri ajtók - alumíniumból Termékáttekintés AZ 40 beltéri ajtók 6 AZ 40 beltéri ajtók - alumíniumból AZ 40 ajtólapok alumíniumból 20 Kiegészítõk és vasalatok Kiegészítõk 21 Kereskedó i árjegyzék 166/3 (HU) 3

2 OIT beltéri ajtó Termékáttekintés Beépítési méretek A változások jogát fenntartjuk! Falazó horgonyok Szükséges nyílásméret = BR + 10 Névleges méret = BR Szabad átjáróméret* Rendeléskor a nyitásirányt kérjük megadni: DIN balos OFF Tokfalcméret = BR külméret = BR - 15 DIN jobbos * Szabad átjáróméret = BR szélesség - 64 mm, BR magasság - 32 mm. A szabad átjárószélesség 90 -os nyitásszög esetén a kilincs figyelembevétele nélkül 2 mm-t csökken. Szükséges nyílásméret = BR + 5 Névleges méret = BR Szabad átjáróméret* Tokfalcméret = BR külméret = BR - 15 OFF furatolt forgácsalpbetéttel tömör forgácslap-betéttel és süllyeszthetó padlótömítéssel ásványgyapot-betéttel és dupla ajakos tömítéssel Tokkivitelek és rögzítési módok , Lichtes Mauermaß BRM = Bestellmaß Lichter Durchgang Speciális saroktok 28 28,5 55 Beépítés téglafalba dübeles falazófülekkel 28,5 Maulweite Kerettok nyílás mögé való beépítéshez Befoglalótok Beépítés befoglalótokkal in téglafalba dübeles falazófülekkel 4 Kereskedó i árjegyzék 166/3 (HU)

3 ZK beltéri ajtó Temrékleírás Beépítési méretek A változások jogát fenntartjuk! Falazó horgonyok Szükséges nyílásméret = BR + 10 Névleges méret = BR Szabad átjáróméret* Rendeléskor a nyitásirányt kérjük megadni: DIN balos OFF Tokfalcméret = BR külméret = BR - 15 DIN jobbos * Szabad átjáróméret = BR szélesség - 64 mm, BR magasság - 32 mm. A szabad átjárószélesség 90 -os nyitásszög esetén a kilincs figyelembevétele nélkül 2 mm-t csökken. Szükséges nyílásméret = BR + 5 Névleges méret = BR Szabad átjáróméret* Tokfalcméret = BR külméret = BR - 15 OFF Tokkivitelek és rögzítési módok Szériában saroktok Beépítés téglafalba Speciális saroktokkal 28 dübeles falazófülekkel dübeles szerelés a falcon keresztül 28,5 8 Maulweite 28, Befoglalótok Beépítés téglafalba dübeles falazófülekkel Kereskedó i árjegyzék 166/3 (HU) 5

4 AZ-40 beltéri ajtó Termékleírás A változások jogát fenntartjuk! Termékleírás Üvegbetéttel Vízszintes osztóval és alul alumíniumpanellel Lichtes Mauermaß = BR + 5 Bau-Richtmaß Zargenfalzmaß Lichtes Zargenmaß 147 OFF OFF Rendeléskor a nyitásirányt kérjük megadni: Standard 39 DIN balos DIN jobbos 60 Süllyeszthetõ padlótömítéssel Lichtes Mauermaß = BR + 10 Bau-Richtmaß Zargenfalzmaß Lichtes Durchgangsmaß* Saroktokkal és ornamentüvegezéssel Lichtes Mauermaß = BR + 10 Bau-Richtmaß Zargenfalzmaß Lichtes Durchgangsmaß* Saroktokkal és hõszigetelt üvegezéssel Lichtes Mauermaß = BR + 10 Bau-Richtmaß Zargenfalzmaß Lichtes Durchgangsmaß* Glóbusztokkal és panelbetéttel * Szabad áthajtóméret DIN szerinti tok esetén = BR szélesség - 64 mm, BR magasság - 32 mm. A szabad átjárószélesség 90 -os nyitásszög esetén a kilincs figyelembevétele nélkül 15 mm-t csökken. 6 Kereskedó i árjegyzék 166/3 (HU)

5 OVL ajtóelem Nyílások ideiglenes lezárására Termékleírás Beépítésre kész ajtóelem, építkezéseken történõ többcélú felhasználásra. Sokszori ki- és újra beépítéshez. Különbözõ méretû falnyílások ideiglenes lezárására alkalmas: Szélesség: mm Magasság: Szabad átjáróméret: 700 x 1810 mm Felület: Tok és lap tûzi horganyzott felülettel (nem festett). Vasalatok: Bevésõzár, biztonsági félhengerzárral, fekete mûanyag kilincsgarnitúrával. Pántok: 2 db horganyzott felületû 3-részes pánttal Szerelés: Szabadalmaztatott orsós rögzítõelemkkel a gyors beépítés éredekében. Rendelési méret (névleges méret) Horganyzott felület 764 x Figyelem! A szállítási határidõ kb. 5 hét! Figyelem: Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kereskedó i árjegyzék 166/3 (HU) 7

6 OIT 40-1 beltéri ajtók Szabványos méretek Termékleírás Szabványos tömör ajtólap A nyitásirányt kérjük megadni Rendelési méret Horganyzott Fehér Színes* Dekor- 1-szárnyú ajtólap, III. klímaosztály; S igénybevételi osztály Névleges méret (BR) felületû RAL9016 fóliás 625 x 2000/ mm vastag, 3-oldalon falcolt ajtólap. 0,8 mm vastag mindkét oldalon tûzihorganyzott acéllemezbôl. Könnyített (lyukfuratolt) faforgácslap-betéttel mindkét oldalon az ajtólap héjazatához ragasztva. Az ajtólap alja horganyzott acél U-profillal lezárva (a helyszínen a lap max. 20 mm-rel rövidíthetõ). Nyitásirány Rendelésnél kérjük megadni balos jobbos Felület Az ajtólap horganyzott acéllemezbõl készül, az alábbi lehetséges felületekkel: Tûzihorganyzott Porszórt, fehér (RAL 9016) Porszórt SZÍNES: szépiabarna (RAL 8014), világos elefánt-csontszínû (RAL 1015), világosszürke (RAL 7035), ablakszürke (RAL 7040), galamb-szürke (RAL 5014) Egyedi porszórt a RAL színskála szerinti színbevonattal (RAL felár, 10. oldal) Fadekorok: fóliabevonattal világos tölgy, natur tölgy, bükk, fehér kôris, cseresznye Vasalatok Bevésôzár váltóval DIN18251 szerint, szakállas zárbetéttel, 1 db kulccsal, kilincsgarnitúra nélkül Pántok 2 db V0026 WF pánt felsôrész, biztosító stifttel 2 db V8000 WF pánt alsórész Speziális saroktok Hegesztett saroktok, 1,5 mm vastag lemezbõl, horganyzott és RAL 9016 porszórt, szürke tömítõprofillal, 1050 mm-es kilincsmagassággal, méterjellel, behegesztett V pántalsókkal, 30 mm padlóbeállással, 6 db felhegesztett falazófüllel. Kerettok, Profil 006 Hegesztett kerettok, 1,5 mm vastag lemezbõl, horganyzott és RAL 7035 szürke színre alalpozott, szürke tömítõprofillal, elõkészítve V 8000 pántokhoz, 6 db felhegesztett rögzítõlemezzel (3 db/oldal), elõkészítve a toktükrön keresztül történõ tiplis szereléshez, padlóbeállás nélkül. Figyelem! * Kerettok esetén (beépítés a nyílás mögé): A névleges méret (Rendelési méret) = szabad átjáróméret Figyelem: Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 750 x x x x x x x x x ablakkivágással üvegezés nélkül, elõkészítve 5-6 mm-es üveghez ak L5 ablakkivágás (kicsi; ábráját és méreteit lásd a ZK ajtóknál) L6 ablakkivágás (közepes; ábráját és méreteit lásd a ZK ajtóknál) L7 ablakkivágás (mély; ábráját és méreteit lásd a ZK ajtóknál) körüvegezéssel Alumínium (E6/EV1) üvegeszorítóval kitekintõ méret Ø 300 mm kitekintõ méret Ø 400 mm Szálcsiszolt nemesacél üvegszorítóval kitekintõ méret Ø 300 mm kitekintõ méret Ø 400 mm Hanggátló MSZ EN (DIN 4109) szerint (csak 1-sznyú. ajtóelemnél) Hanggátlás MSZ EN szerint max. 38 db, megfelel I és II. osztálynak (DIN 4109) Csak tömör ajtólapokhoz, és csak und sarok- vagy befoglalótokkal együtt Felszereltség: Tömör forgácslapbetét teljes felületen a héjazathoz ragasztva, az ajtólap aljában süllyeszthetõ padlótömítéssel (automata küszöb) Kiegészítõk Standard (fekete rövidcímkés) kilincsgarnitúra** RAL szerinti egyedi színbevonat (selyemfényû), felár a fehér felület árára gyárilag elõkészítve körrozettás kilincsgarnitúrához VX 7939/120 matt krómozott pántokkal Renolift magasságban állítható pántok, külön száll., utánszállításhoz További kiegészítõk Nemesacél és vizestéri ajtók 1-10 ajtólap ajtólap ajtólap > 60 ajtólap / ajtólap * A színes felületen, csak a termékleírásban szereplõ színek értendõk, egyéb RAL szerinti színek csak felár ellenében lehetségesek! ** A standard kilincsgarnitúra nem használható a L6. és L7 ábra szerinti üvegkivágásokhoz Ezekhez egy rövidített változat rendelhetõ, melynek ára megegyezik a standard változattal. Kerettok OIT ajtókhoz, nyílás mögé való rögzítéshez: Rendelési méret ,5 (Névleges méret) 1000 x 2000-ig 1000 x 2125-ig 1186 x 2216-ig Kerettok Profil 006 Speciális saroktok OIT ajtókhoz elõkészítve tokfalcon keresztül történõ szereléshez Rendelési méret (Névleges méret) 1000 x 2000-ig 1000 x 2125-ig 1250 x 2250-ig Kiegészítõk kerettokhoz és speciális saroktokhoz Saroktok padlóbeállás nélkül Tok elõkésztve VX 7939/120 pántokhoz Nemesacél V8026 WF pánt Tiplicsomag kerettokhoz 8 Kereskedó i árjegyzék 166/3 (HU) 55 / pár ak lásd a 11. oldalt lásd a 12. oldalt

7 OIT 40-1 beltéri ajtók Egyedi méretek Termékleírás 1-szárnyú ajtólap, III. klímaosztály; S igénybevételi osztály 40 mm vastag, 3-oldalon falcolt ajtólap. 0,8 mm vastag mindkét oldalon tûzihorganyzott acéllemezbôl. Könnyített (lyukfuratolt) faforgácslap-betéttel mindkét oldalon az ajtólap héjazatához ragasztva. Az ajtólap alja horganyzott acél U-profillal lezárva (a helyszínen a lap max. 20 mm-rel rövidíthetõ). Nyitásirány Rendelésnél kérjük megadni balos jobbos Felület Az ajtólap horganyzott szerkezeti anyagból készült, választás szerint lehetséges: tûzihorganyzott porszórású, fehér (RAL 9016) porszórású (strukturált felület) Színes: szépiabarna (RAL 8014), világos elefántcsontszínû (RAL 1015), világosszürke (RAL 7035), ablakszürke (RAL 7040), galambszürke (RAL 5014) RAL szerinti egyedi szín (feláras) Fadekorok: fóliabevonattal világos tölgy, natur tölgy, bükk, fehér kôris, cseresznye Vasalatok Bevésô váltózár DIN18251 szerint, szakállas zárbetéttel, 1 db szakállas kulccsal, kilincsgarnitúra nélkül Pántok 2 db V0026 WF pánt felsôrész, biztosító stifttel 2 db V8000 WF pánt alsórész Egyedi tömör ajtólap A nyitásirányt kérjük megadni! Horganyzott Fehér Színes* Dekor- Mérettartomány felületû RAL9016 fóliás 625 x 1700-tól fehér dekor 1000 x 2000-ig 1000 x 2125-ig 1125 x 2125-ig 1250 x 2250-ig ablakkivágással üvegezés nélkül, elõkészítve 5-6 mm-es üveghez ak L5 ablakkivágás (kicsi; ábráját és méreteit lásd a ZK ajtóknál) L6 ablakkivágás (közepes; ábráját és méreteit lásd a ZK ajtóknál) L7 ablakkivágás (mély; ábráját és méreteit lásd a ZK ajtóknál) körüvegezéssel Alumínium (E6/EV1) üvegeszorítóval kitekintõ méret Ø 300 mm kitekintõ méret Ø 400 mm Szálcsiszolt nemesacél üvegszorítóval kitekintõ méret Ø 300 mm kitekintõ méret Ø 400 mm Hanggátló MSZ EN (DIN 4109) szerint (csak 1-sznyú. ajtóelemnél) Hanggátlás MSZ EN szerint max. 38 db, megfelel I és II. osztálynak (DIN 4109) Csak tömör ajtólapokhoz, és csak sarok- vagy befoglalótokkal együtt. Felszereltség: Tömör forgácslapbetét teljes felületen a héjazathoz ragasztva, az ajtólap aljában süllyeszthetõ padlótömítéssel (automata küszöb) Kiegészítõk Standard (fekete rövidcímkés) kilincsgarnitúra** RAL szerinti egyedi színbevonat (selyemfényû), felár a fehér felület árára egyedi dekorfóliával gyárilag elõkészítve körrozettás kilincsgarnitúrához VX 7939/120 matt krómozott pántokkal Renolift magasságban állítható pántok, külön száll., utánszállításhoz ajtólap ajtólap ajtólap több, mint 60 ajtólap külön ajánlatra / ajtó * A színes felületen, csak a termékleírásban szereplõ színek értendõk, egyéb RAL szerinti színek csak felár ellenében lehetségesek! ** A standard kilincsgarnitúra nem használható a L6. és L7 ábra szerinti üvegkivágásokhoz Ezekhez egy rövidített változatot kell rendelni, melynek ára megegyezik a standard változattal Figyelem: Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kereskedó i árjegyzék 166/3 (HU) 9

8 OIT 40-2 beltéri ajtók 2-szárnyú ajtólap Szabványos és egyedi méretek Termékleírás Szabványos méretek Nyitásirányt kérjük megadni! 2-szárnyú ajtólap, III. klímaosztály, S igénybevételi osztály 40 mm vastag, 3-oldalon falcolt ajtólap. 0,8 mm vastag mindkét oldalon tûzihorganyzott acéllemezbôl. Könnyített (lyukacsos) faforgácslap-betéttel mindkét oldalon az ajtólaphoz ragasztva. Az ajtólap alja horganyzott acél U- profillal lezárva (a helyszínen a lap max. 20 mm-rel rövidíthetõ).) Nyitásirány Rendelésnél kérjük megadni Nyílószárny balos Nyílószárny jobbos Felület Az ajtólap horganyzott acéllemezbõl készül, az alábbi lehetséges felületekkel: Tûzihorganyzott Porszórt, fehér (RAL 9016) Porszórt SZÍNES: szépiabarna (RAL 8014), világos elefánt-csontszínû (RAL 1015), világosszürke (RAL 7035), ablakszürke (RAL 7040), galamb-szürke (RAL 5014) Egyedi porszórt a RAL színskála szerinti színbevonattal (RAL felár, 10. oldal) Egyedi méretek 2000 x 2000-ig 2000 x 2125-ig 2250 x 2125-ig 2500 x 2250-ig ablakkivágással üvegezés nélkül Rendelési méret* Horganyzott Fehér Színes* Dekor- Névleges méret (BR) felülettel RAL 9016 fóliás 1500 x x x x x x Nyitásirányt kérjük megadni! Mérettartomány Horganyzott Fehér Színes* Dekor x 2000-tõl felülettel RAL 9016 fóliás L5 ablakkivágás (kicsi; ábráját és méreteit lásd a ZK ajtóknál) L6 ablakkivágás (közepes; ábráját és méreteit lásd a ZK ajtóknál) L7 ablakkivágás (mély; ábráját és méreteit lásd a ZK ajtóknál) körüvegezéssel Alumínium (E6/EV1) üvegeszorítóval Szálcsiszolt nemesacél üvegszorítóval ak szárnyanként ak szárnyanként kitekintõ méret Ø 300 mm kitekintõ méret Ø 400 mm kitekintõ méret Ø 300 mm kitekintõ méret Ø 400 mm Fadekorok: fóliabevonattal világos tölgy, natur tölgy, bükk, fehér kôris, cseresznye Kerettok OIT40-2 ajtólapokhoz Vasalatok Nyílószárny: Bevésô váltózár DIN 1821 szerint, szakállas zárbetéttel, 1 db kulccsal, kilincs nélkül. Álló szárny: csavarozott alumínium ütközôprofil tömítéssel 2 tolózárral Pántok 4 db V0026 WF pánt felsôrész, biztosító stifttel 4 db V8000 WF pánt alsó rész Kerettok nyílás mögé építéshez Leírását és beépítési adatait lásd az OIT 1-szárnyú ajtóknál Sarok- és befoglalótokok Kiegészítõk Standard (fekete rövidcímkés) kilincsgarnitúra** RAL szerinti egyedi színbevonat (selyemfényû), felár a fehér felület árára egyedi dekorfóliával gyárilag elõkészítve körrozettás kilincsgarnitúrához VX 7939/120 matt krómozott pántokkal Renolift magasságban állítható pántok, külön száll., utánszállításhoz lásd az Acéltokok fejezetet ajtólap ajtólap ajtólap > 60 ajtólap külön ajánlatra / ajtó * A színes felületen, csak a termékleírásban szereplõ színek értendõk, egyéb RAL szerinti színek csak felár ellenében lehetségesek! ** A standard kilincsgarnitúra nem használható a L6. és L7 ábra szerinti üvegkivágásokhoz Ezekhez egy rövidített változatot kell rendelni, melynek ára megegyezik a standard változattal Figyelem: Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! További kiegészítõk lásd a 11. oldalt 10 Kereskedó i árjegyzék 166/3 (HU)

9 Kiegészító k és vasalatok OIT 40 beltéri ajtókhoz Kiegészítõk 1 alsó lezárása fabetéttel / szárny 2 Gyárilag beépített világos drót-ornamentüvegezés, 7 mm-es, kis üvegkivágáshoz (L5) / szárny 3 Gyárilag beépített világos drót-ornamentüvegezés, 7 mm-es, közepes üvegkivágáshoz (L6) / szárny 4 Gyárilag beépített világos drót-ornamentüvegezés, 7 mm-es, mély üvegkivágáshoz (L7) / szárny 5 Optikai kitekintô, kb mm-re a padlószinttôl / szárny 6 Mûanyag szellôzôrács utólagos beépítéshez, 300 x 70 mm-es, fehér, szürke vagy barna színben /db 7 Mûanyag szellôzôrács beépítve, 455 x 90 mm-es (< 750-es lapnál 295 x 120 mm) alul és/vagy felül /rács 8 Alumínium szellõzõrács beépítve, 425 x 75 mm (csak 750 mm-es lapszélességtõl) / szárny 8.1 Alumínium szellõzõrács helyszíni kivágás és felragasztás esetére, 400 x 100 mm / db 9 Automata küszöb beépítve (Schall-Ex) / szárny 10 Alumínium ráfutóküszöb + az ajtólap aljába épített duplaajakos gumitömítés / szárny 12 WC-zár DIN jobbos vagy DIN balos / db 12.1 Zártest PZ/BB, DIN jobbos vagy balos / db 13 Biztonsági hengerzár, 3 kulccsal, nikkelezett, mm / db 14 OIT ajtólap 3. pánttal, a felsõ pánt alatt 250 mm-re / szárny 15 Nemesacél 3-részes pánt V8026 WF / szárny 16 ásványgyapot betéttel, alul dupla ajakostömítéssel, 17 kiegészítõ zárral, az aljzattól 1550 m-re 18 Szerelõlap DORMA TS72 felsõ ajtócsukóhoz (szükség esetén; ajtólapelõkészítés szerelõlap esetén is kell) 19 DORMA TS83 felsõ ajtócsukó (-elõkészítés is szükséges! lásd a 20. sort) 19.1 DORMA TS72 felsõ ajtócsukó (-elõkészítés is szükséges! lásd a 20. sort) 19.2 DORMA TS68 felsõ ajtócsukó max. 875 mm széles ajtólapokhoz (-elõkészítés is szükséges! lásd a 20. sort) 20 OIT ajtólap elôkészítése felsô ajtócsukóhoz, fabetéttel, elõfúrás nélkül 22 Pánikzár váltóval, kilincs-gomb garnitúrához (OIT-2 esetén pánikfunkció csak a mozgószárnyon lehetséges) 22.1 Pánik kilincs-gomb garnitúra, 9 mm-es stifttel, C -típusú pánikzárhoz, fekete, mûanyag rövidcímkés 23 Osztott diós pánikzár kilincs-kilincshez (OIT-2 esetén pánikfunkció csak a mozgószárnyon lehetséges) 23.1 Pánik kilincs-kilincs garnitúra, 9 mm-es stifttel, osztott diós pánikzárhoz, fekete, mûanyag, rövidcímkés ak Impregnált papírrácsbetét felára OIT ajtólapokhoz, szárnyanként nélkül Vasalatok Standard kilincs, fekete mûanyag, kerekített, rövid címkés, Bb/pz-használathoz Hörmann U-formájú kilincsgarnitúrák (közepes vagy mély üvegkivágású fafóliás ajtó esetén kérjük külön jelezze azt) Mûanyag (poliamid) 23mm átmérôjû a következô színekben: lekerekített rövid címmel, PZ/BB furattal fekete, piros, barna, fehér, sárga körrozettás címkével, PZ/BB furattal 1.1 Alumínium, natur, eloxált (F1) lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal 1.2 Nemesacél lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal Hörmann U-formájú váltógarnitúrák (közepes vagy mély üvegkivágású fafóliás ajtó esetén kérjük külön jelezze azt) 2.0 Mûanyag (poliamid) 23mm átmérôjû a következô színekben: lekerekített rövid címmel, PZ/BB furattal fekete, piros, barna, fehér, sárga körrozettás címkével, PZ/BB furattal 2.1 Alumínium, natur, eloxált (F1) lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal 2.2 Nemesacél lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal Hörmann U-formájú fürdôszoba garnitúra (nem alkalmazható fafóliás ajtók L6 és L7 jelû üvegkivágása esetén) 3.0 Mûanyag (poliamid) 23mm átmérôjû a következô színekben: lekerekített rövid címkével fekete, piros, barna, fehér, sárga körrozettás címkével 3.1 Alumínium, natur, eloxált (F1) lekerekített rövid címkével körrozettás címkével 3.2 Nemesacél lekerekített rövid címkével körrozettás címkével Ursula U-alakú eloxált alu (F1), körrozettás kilincsgarnitúra (PZ vagy BB-elõkészítéssel, egységcsomagban, átmenõcsavarral) U-alakú eloxált alu (F1), körrozettás váltógarnitúra (PZ- vagy BB-elõkészítéssel, egységcsomagban, átmenõcsavarral) U-alakú eloxált alu (F1), körrozettás WC-garnitúra (egységcsomagban, átmenõcsavaros rögzítéssel) PZ = elõkészítve biztonsági hengerzárbetéthez; BB = elõkészítve szakállas kulcshoz Mastercarré, Masterpoint, Masterligne, ESG és VSG üvegezés L5. ábra (kis üvegkivágás) L6. ábra (közepes üvegkivágás) L7. ábra (mély üvegkivágás) Kereskedó i árjegyzék 166/3 (HU) 11

10 OIT 40-1 és nedvestéri ajtók Nemesacél kivitelben Szabványos és egyedi méretek Termékleírás OIT40-1 nemesacél szabványos méretek Nyitásirányt kérjük megadni! Befoglalótokkal, a falvastagság mm-ben Beépítésre kész ajtóelem. Rendelési méret Sarok (Névleges méret) tokkal -ig -ig -ig -ig 40 mm vastag, 3-oldalon falcolt (vastagfalcos), nemesacél felületttel, a lemezvastagság 0,6 mm, szálcsiszolt, Korn 240, védõfóliával. Az ajtólapbetét mindkét oldalt, teljes felületén a héjszerkezethez van ragasztva. Az ajtólap horganyzott és alapozott (porszórt) acél U-profillal van alul lezárva. Tok Saroktok vagy befoglalótok nemesacélból (V2A, Werkstoff-Nr , csiszolt, Korn 240), anyagvastagság 1,5 mm, elõkészítve V8000 pántokhoz. A nyitásirányt kérjük megadni: DIN balos DIN jobbos Vasalatok: Bevésõzár (DIN Klasse 4), elõkészítve biztonsági hengerzárhoz, nemesacél zárlemezzel, kerekített rövidcímkés nemesacél kilincs-garnitúrával (PZ-furattal) Pántok 2 db nemesacél V8026 WF pántgarnitúra Figyelem: Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 625 x x x x x x x x x x 2125 OIT40-2 nemesacél szabványos méretek Nyitásirányt kérjük megadni! Befoglalótokkal, a falvastagság mm-ben Mérettartomány Sarok tokkal -ig -ig -ig -ig 625 x 1750-tõl 1000 x 2000-ig 1125 x 2125-ig Körüvegezés szabványos és egyedi méretekhez Kiegészítõk ESG, átlátszó, 6 mm Szálcsiszolt enemsacél üvegszorító Ø 300 mm-es kitekintõméret Ø 400 mm-es kitekintõméret Beépítve az ajtólap alsó élétõl a kivágás közepéig = 1550 mm-re Nemesacél váltógarnitúra, U-alakú, pz-furatolt (a standard kilincset nem írjuk jóvá) Ajtóelem 3-dimenzióban állítható VX 7939/120 nemesacél pántokkal NEDVESTÉRI AJTÓK betéz nedves terekhez engedélyezve, teljes felüeten a héjazathoz ragasztva, alul nemesacél U-profillal, váltós bevésõzár nemesacél zárlemezzel Szabványos nedvestéri ajtók Nyitásirányt kérjük megadni! Befoglalótokkal, a falvastagság mm-ben Rendelési méret Sarok (Névleges méret) tokkal -ig -ig -ig -ig 625 x x x x x x x x x x 2125 Egyedi nedvestéri ajtók Kiegészítõk Nyitásirányt kérjük megadni! Befoglalótokkal, a falvastagság mm-ben Mérettartomány Sarok tokkal -ig -ig -ig -ig 625 x 1750-tõl 1000 x 2000-ig 1125 x 2125-ig Nemesacél váltógarnitúra, U-alakú, pz-furatolt Ajtóelem 3-dimenzióban állítható VX 7939/120 nemesacél pántokkal Szállítás tok nélkül Árcsökkentés: Kereskedó i árjegyzék 166/3 (HU)

11 Jegyzetek és rajzok Kereskedó i árjegyzék 166/3 (HU) 13

12 ZK beltéri ajtók 1-szárnyú ajtólap Szabványos méretek Termékleírás Tömör ajtólap A nyitásirányt kérjük megadni 1-szárnyú ajtólap, III. klímaosztály, S igénybevételi Rendelési méret RAL 9016 Színes* Fafóliás osztály; 40 mm vastag, 3-oldalon falcolt ajtólap.0,6 mm vastag mindkét oldalon tûzihorganyzott acéllemezbôl. Papír méhsejtbetét mindkét oldalon az ajtólaphoz ragasztva. Az ajtólap tömör illetve ablakkivágással van ellátva, (ajánlott üveg vastagság 4-6 mm) Nyitásirány Rendelésnél kérjük megadni balos jobbos Felület Az ajtólap horganyzott acéllemezbõl készül, az alábbi lehetséges felületekkel: Tûzihorganyzott (külön ajánlatra) Porszórt, fehér (RAL 9016) Porszórt SZÍNES: szépiabarna (RAL 8014), világos elefánt-csontszínû (RAL 1015), világosszürke (RAL 7035), ablakszürke (RAL 7040), galamb-szürke (RAL 5014) Egyedi porszórt a RAL színskála szerinti színbevonattal (RAL felár, 10. oldal) Fadekorok: fóliabevonattal világos tölgy, natur tölgy, bükk, fehér kôris, cseresznye Vasalatok Bevésôzár váltóval DIN18251 szerint, szakállas zárbetéttel, 1 db kulccsal, kilincsgarnitúra nélkül Pántok 2 db V0020 típusú pántfelsôrész, az ajtólappal azonos színre porszórva 2 db V8100 típusú horganyzott pántalsórész (névleges méret) 625 x x x x x x x x x x A -tal jelölt méreteket 1000 x raktáron tartjuk! 1125 x 2000 BÜKK!!! 1125 x x x x 2250 L5 ablakkivágás, üvegezés nélkül, elõkészítve 5-6 mm-es üveghez FELÁR Kitekintô Szárny- Eloxált Fa üvegméret szélesség alukeret (E6/EV1) keret 200 x A peremszélesség oldalt és fölül 205 mm Üvegméret = kitekintô méret + 20mm A peremszélesség oldalt és fölül 205 mm Üvegméret = kitekintô méret + 20mm A peremszélesség oldalt és fölül 205 mm Üvegméret = kitekintô méret + 20mm 325 x x x x x L6 ablakkivágás, üvegezés nélkül, elõkészítve 5-6 mm-es üveghez FELÁR Kitekintô Szárny- Eloxált Fa üvegméret szélesség alukeret (E6/EV1) keret 200 x x x x x x L7 ablakkivágás, üvegezés nélkül, elõkészítve 5-6 mm-es üveghez FELÁR Kitekintô Szárny- Eloxált Fa üvegméret szélesség alukeret (E6/EV1) keret 200 x x x x x x Kiegészítõ tartozékok FELÁR Standard kilincsgarnitúra (fekete mûanyag, rövidcímkés)** További kiegészítõ tartozékok 18. oldal A RAL-színskála szerinti egyedi színek felára lásd a 15. oldalt * A színes felületen, csak a termékleírásban szereplõ színek értendõk, egyéb RAL szerinti Figyelem: színek csak felár ellenében lehetségesek! Kérjük, megrendelését gondosan nézze át, ** A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz. mert A LEADOTT MEGRENDELÉS UTÓLAG Ezekhez egy rövidített változat rendelhetõ, melynek ára megegyezik a standard változattal. MÁR NEM MÓDOSÍTHATÓ! 14 Kereskedó i árjegyzék 166/3 (HU)

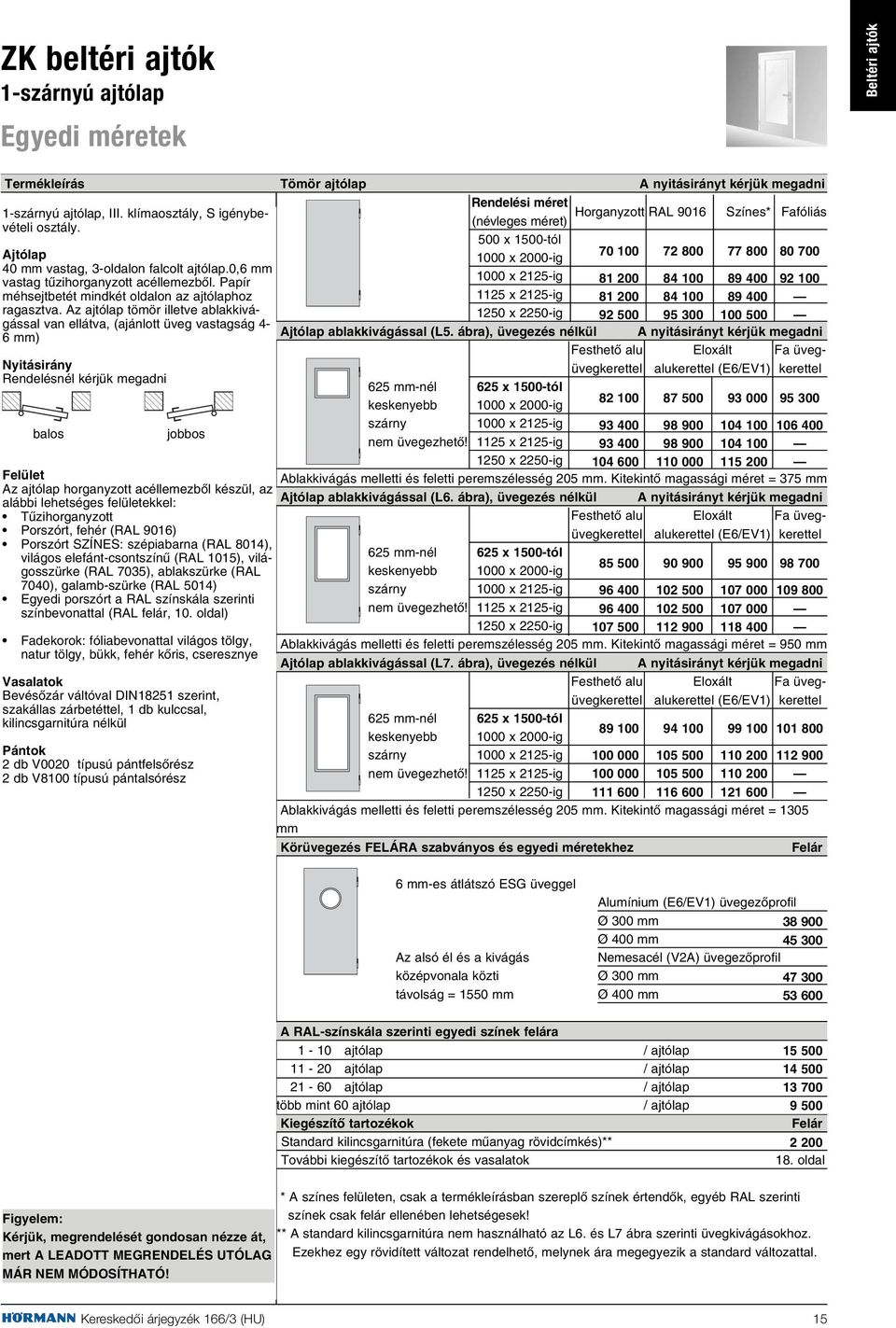

13 ZK beltéri ajtók 1-szárnyú ajtólap Egyedi méretek Termékleírás Tömör ajtólap A nyitásirányt kérjük megadni 1-szárnyú ajtólap, III. klímaosztály, S igénybevételi osztály. 40 mm vastag, 3-oldalon falcolt ajtólap.0,6 mm vastag tûzihorganyzott acéllemezbôl. Papír méhsejtbetét mindkét oldalon az ajtólaphoz ragasztva. Az ajtólap tömör illetve ablakkivágással van ellátva, (ajánlott üveg vastagság 4-6 mm) Nyitásirány Rendelésnél kérjük megadni balos jobbos Felület Az ajtólap horganyzott acéllemezbõl készül, az alábbi lehetséges felületekkel: Tûzihorganyzott Porszórt, fehér (RAL 9016) Porszórt SZÍNES: szépiabarna (RAL 8014), világos elefánt-csontszínû (RAL 1015), világosszürke (RAL 7035), ablakszürke (RAL 7040), galamb-szürke (RAL 5014) Egyedi porszórt a RAL színskála szerinti színbevonattal (RAL felár, 10. oldal) Fadekorok: fóliabevonattal világos tölgy, natur tölgy, bükk, fehér kôris, cseresznye Vasalatok Bevésôzár váltóval DIN18251 szerint, szakállas zárbetéttel, 1 db kulccsal, kilincsgarnitúra nélkül Pántok 2 db V0020 típusú pántfelsôrész 2 db V8100 típusú pántalsórész Rendelési méret Horganyzott RAL 9016 Színes* Fafóliás (névleges méret) 500 x 1500-tól 1000 x 2000-ig 1000 x 2125-ig 1125 x 2125-ig 1250 x 2250-ig ablakkivágással (L5. ábra), üvegezés nélkül A nyitásirányt kérjük megadni Festhetõ alu Eloxált Fa üvegüvegkerettel alukerettel (E6/EV1) kerettel 625 mm-nél 625 x 1500-tól keskenyebb 1000 x 2000-ig szárny 1000 x 2125-ig nem üvegezhetõ! 1125 x 2125-ig 1250 x 2250-ig Ablakkivágás melletti és feletti peremszélesség 205 mm. Kitekintô magassági méret = 375 mm ablakkivágással (L6. ábra), üvegezés nélkül A nyitásirányt kérjük megadni Festhetõ alu Eloxált Fa üvegüvegkerettel alukerettel (E6/EV1) kerettel 625 mm-nél 625 x 1500-tól keskenyebb 1000 x 2000-ig szárny 1000 x 2125-ig nem üvegezhetõ! 1125 x 2125-ig 1250 x 2250-ig Ablakkivágás melletti és feletti peremszélesség 205 mm. Kitekintô magassági méret = 950 mm ablakkivágással (L7. ábra), üvegezés nélkül A nyitásirányt kérjük megadni Festhetõ alu Eloxált Fa üvegüvegkerettel alukerettel (E6/EV1) kerettel 625 mm-nél 625 x 1500-tól keskenyebb 1000 x 2000-ig szárny 1000 x 2125-ig nem üvegezhetõ! 1125 x 2125-ig 1250 x 2250-ig Ablakkivágás melletti és feletti peremszélesség 205 mm. Kitekintô magassági méret = 1305 mm Körüvegezés FELÁRA szabványos és egyedi méretekhez 6 mm-es átlátszó ESG üveggel Az alsó él és a kivágás középvonala közti távolság = 1550 mm Alumínium (E6/EV1) üvegezôprofil Ø 300 mm Ø 400 mm Nemesacél (V2A) üvegezõprofil Ø 300 mm Ø 400 mm A RAL-színskála szerinti egyedi színek felára 1-10 ajtólap / ajtólap ajtólap / ajtólap ajtólap / ajtólap több mint 60 ajtólap / ajtólap Kiegészítô tartozékok Standard kilincsgarnitúra (fekete mûanyag rövidcímkés)** További kiegészítô tartozékok és vasalatok oldal * A színes felületen, csak a termékleírásban szereplõ színek értendõk, egyéb RAL szerinti Figyelem: színek csak felár ellenében lehetségesek! Kérjük, megrendelését gondosan nézze át, ** A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz. mert A LEADOTT MEGRENDELÉS UTÓLAG Ezekhez egy rövidített változat rendelhetõ, melynek ára megegyezik a standard változattal. MÁR NEM MÓDOSÍTHATÓ! Kereskedó i árjegyzék 166/3 (HU) 15

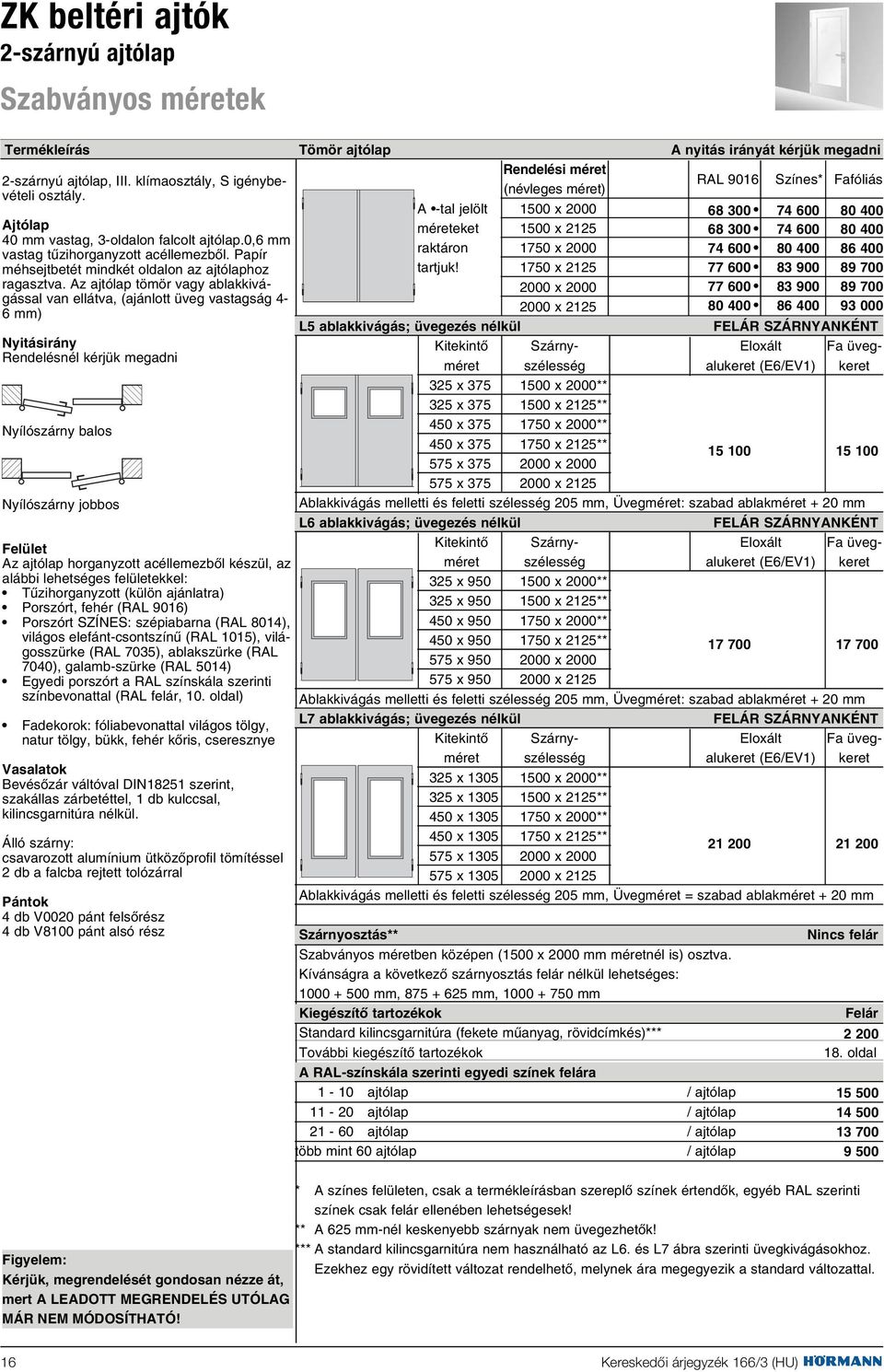

14 ZK beltéri ajtók 2-szárnyú ajtólap Szabványos méretek Termékleírás 2-szárnyú ajtólap, III. klímaosztály, S igénybevételi osztály. 40 mm vastag, 3-oldalon falcolt ajtólap.0,6 mm vastag tûzihorganyzott acéllemezbôl. Papír méhsejtbetét mindkét oldalon az ajtólaphoz ragasztva. Az ajtólap tömör vagy ablakkivágással van ellátva, (ajánlott üveg vastagság 4-6 mm) Nyitásirány Rendelésnél kérjük megadni Nyílószárny balos Nyílószárny jobbos Felület Az ajtólap horganyzott acéllemezbõl készül, az alábbi lehetséges felületekkel: Tûzihorganyzott (külön ajánlatra) Porszórt, fehér (RAL 9016) Porszórt SZÍNES: szépiabarna (RAL 8014), világos elefánt-csontszínû (RAL 1015), világosszürke (RAL 7035), ablakszürke (RAL 7040), galamb-szürke (RAL 5014) Egyedi porszórt a RAL színskála szerinti színbevonattal (RAL felár, 10. oldal) Fadekorok: fóliabevonattal világos tölgy, natur tölgy, bükk, fehér kôris, cseresznye Vasalatok Bevésôzár váltóval DIN18251 szerint, szakállas zárbetéttel, 1 db kulccsal, kilincsgarnitúra nélkül. Álló szárny: csavarozott alumínium ütközôprofil tömítéssel 2 db a falcba rejtett tolózárral Pántok 4 db V0020 pánt felsôrész 4 db V8100 pánt alsó rész Tömör ajtólap Rendelési méret (névleges méret) A -tal jelölt 1500 x 2000 méreteket 1500 x 2125 raktáron 1750 x 2000 tartjuk! 1750 x x x 2125 L5 ablakkivágás; üvegezés nélkül A nyitás irányát kérjük megadni RAL 9016 Színes* Fafóliás FELÁR SZÁRNYANKÉNT Kitekintô Szárny- Eloxált Fa üvegméret szélesség alukeret (E6/EV1) keret 325 x x 2000** 325 x x 2125** 450 x x 2000** 450 x x 2125** x x x x 2125 Ablakkivágás melletti és feletti szélesség 205 mm, Üvegméret: szabad ablakméret + 20 mm L6 ablakkivágás; üvegezés nélkül FELÁR SZÁRNYANKÉNT Kitekintô Szárny- Eloxált Fa üvegméret szélesség alukeret (E6/EV1) keret 325 x x 2000** 325 x x 2125** 450 x x 2000** 450 x x 2125** x x x x 2125 Ablakkivágás melletti és feletti szélesség 205 mm, Üvegméret: szabad ablakméret + 20 mm L7 ablakkivágás; üvegezés nélkül FELÁR SZÁRNYANKÉNT Kitekintô Szárny- Eloxált Fa üvegméret szélesség alukeret (E6/EV1) keret 325 x x 2000** 325 x x 2125** 450 x x 2000** 450 x x 2125** x x x x 2125 Ablakkivágás melletti és feletti szélesség 205 mm, Üvegméret = szabad ablakméret + 20 mm Szárnyosztás** Szabványos méretben középen (1500 x 2000 mm méretnél is) osztva. Kívánságra a következô szárnyosztás felár nélkül lehetséges: mm, mm, mm Kiegészítõ tartozékok Standard kilincsgarnitúra (fekete mûanyag, rövidcímkés)*** További kiegészítõ tartozékok A RAL-színskála szerinti egyedi színek felára 1-10 ajtólap / ajtólap ajtólap / ajtólap ajtólap / ajtólap több mint 60 ajtólap / ajtólap Nincs felár oldal * A színes felületen, csak a termékleírásban szereplõ színek értendõk, egyéb RAL szerinti színek csak felár ellenében lehetségesek! ** A 625 mm-nél keskenyebb szárnyak nem üvegezhetõk! *** A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz. Figyelem: Ezekhez egy rövidített változat rendelhetõ, melynek ára megegyezik a standard változattal. Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 16 Kereskedó i árjegyzék 166/3 (HU)

15 ZK beltéri ajtók 2-szárnyú ajtólap Egyedi méretek Termékleírás Tömör ajtólap A nyitásirányt kérjük megadni 2-szárnyú ajtólap, III. klímaosztály, S igénybevételi osztály 40 mm vastag, 3-oldalon falcolt ajtólap.0,6 mm vastag mindkét oldalon tûzihorganyzott acéllemezbôl. Papír méhsejtbetét mindkét oldalon az ajtólaphoz ragasztva. Az ajtólap tömör illetve ablakkivágással van ellátva, (ajánlott üveg vastagság 4-6 mm) Nyitásirány Rendelésnél kérjük megadni Nyílószárny balos Nyílószárny jobbos Felület Az ajtólap horganyzott acéllemezbõl készül, az alábbi lehetséges felületekkel: Tûzihorganyzott Porszórt, fehér (RAL 9016) Porszórt SZÍNES: szépiabarna (RAL 8014), világos elefánt-csontszínû (RAL 1015), világosszürke (RAL 7035), ablakszürke (RAL 7040), galamb-szürke (RAL 5014) Egyedi porszórt a RAL színskála szerinti színbevonattal (RAL felár, 10. oldal) Fadekorok: fóliabevonattal világos tölgy, natur tölgy, bükk, fehér kôris, cseresznye Vasalatok Bevésôzár váltóval DIN18251 szerint, szakállas zárbetéttel, 1 db kulccsal, kilincsgarnitúra nélkül Álló szárny: csavarozott alumínium ütközôprofil tömítéssel 2 tolózárral Pántok 4 db V0020 pánt felsôrész 4 db V8100 pánt alsórész 1125 x 1500-tól 2000 x 2000-ig 2000 x 2125-ig 2250 x 2125-ig 2500 x 2250-ig L5 ablakkivágás; üvegezés nélkül** Rendelési méret Horganyzott RAL 9016 Színes* Fafóliás (névleges méret) FELÁR SZÁRNYANKÉNT Festhetõ alu Eloxált Fa üvegüvegkerettel alukerettel (E6/EV1) kerettel 625 mm-nél 1125 x 1500-tól keskenyebb 2000 x 2000-ig szárny 2000 x 2125-ig nem 2250 x 2125-ig üvegezhetõ! 2500 x 2250-ig Ablakkivágás melletti és feletti szélesség 205 mm, Kitekintô méret = 375 mm L6 ablakkivágás; üvegezés nélkül** FELÁR SZÁRNYANKÉNT Festhetõ alu Eloxált Fa üvegüvegkerettel alukerettel (E6/EV1) kerettel 625 mm-nél 1125 x 1500-tól keskenyebb 2000 x 2000-ig szárny 2000 x 2125-ig üvegezhetõ! 2250 x 2125-ig 2500 x 2250-ig Ablakkivágás melletti és feletti szélesség 205 mm, Kitekintô méret = 950 mm L7 ablakkivágás; üvegezés nélkül** FELÁR SZÁRNYANKÉNT Festhetõ alu Eloxált Fa üvegüvegkerettel alukerettel (E6/EV1) kerettel 625 mm-nél 1125 x 1500-tól keskenyebb 2000 x 2000-ig szárny 2000 x 2125-ig üvegezhetõ! 2250 x 2125-ig 2500 x 2250-ig Ablakkivágás melletti és feletti szélesség 205 mm, Kitekintô méret = 1305 mm Körüvegezés normál és egyedi méretben FELÁR SZÁRNYANKÉNT 6 mm-es átlátszó ESG üveggel Alumínium (E6/EV1) üvegkeret Ø 300 mm Ø 400 mm Az alsó él és a kivágás Nemesacél (V2A) üvegkeret középvonala közti Ø 300 mm távolság = 1550 mm Ø 400 mm Kiegészítô tartozékok és vasalatok normál és egyedi méretben Standard kilincsgarnitúra (fekete mûanyag, rövidcímkés)** További kiegészítô tartozékok és vasalatok A RAL-színskála szerinti egyedi színek felára 1-10 ajtólap / ajtólap ajtólap / ajtólap ajtólap / ajtólap több mint 60 ajtólap / ajtólap oldal * A színes felületen, csak a termékleírásban szereplõ színek értendõk, egyéb RAL szerinti színek csak felár ellenében lehetségesek! ** Az 500 mm széles állószárny nem üvegezhetõ! *** A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz. Figyelem: Ezekhez egy rövidített változat rendelhetõ, melynek ára megegyezik a standard változattal. Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kereskedó i árjegyzék 166/3 (HU) 17

16 Kiegészító k és vasalatok ZK beltéri ajtókhoz Kiegészítõk 1 alsó lezárása fabetéttel /szárny 2 Gyárilag beépített világos drót-ornamentüvegezés, 7 mm-es, kis üvegkivágáshoz (L5) /szárny 3 Gyárilag beépített világos drót-ornamentüvegezés, 7 mm-es, közepes üvegkivágáshoz (L6) /szárny 4 Gyárilag beépített világos drót-ornamentüvegezés, 7 mm-es, mély üvegkivágáshoz (L7) /szárny 5 Optikai kitekintô, kb mm-re a padlószinttôl /szárny 6 Mûanyag szellôzôrács utólagos beépítéshez, 300 x 70 mm-es, fehér, szürke vagy barna színben /db 7 Mûanyag szellôzôrács beépítve, 455 x 90 mm-es (< 750-es lapnál 295 x 120 mm) alul és/vagy felül /rács 8 Alumínium szellõzõrács, 425 x 75 mm (csak 750 mm-es lapszélességtõl) /szárny 8.1 Alumínium szellõzõrács helyszíni kivágás és felragasztás esetére, 400 x 100 mm /db 9 Süllyeszthetõ padlótömítés /szárny 10 Alumínium ráfutóküszöb + az ajtólap aljába épített duplaajakos gumitömítés /szárny 12 WC-zár DIN jobbos vagy DIN balos (A WC-kilincsgarnitúrát külön meg kell rendelni!) 12.1 Zártest PZ/BB, DIN jobbos vagy balos 13 Biztonsági hengerzár, 3 kulccsal, nikkelezett, mm 14 ZK ajtólaphoz 3. pánt V8120, a felsõ pánt alatt 250 mm-re /szárny 14.1 ZK ajtólap V 8026 WF horganyzott háromrészes pánttal (pántközéppel) /szárny 14.2 ZK ajtólaphoz 3. pánt V8026WF, a felsõ pánt alatt 250 mm-re /szárny 15 kiegészítõ zárral, az aljzattól 1550 m-re 16 Szerelõlap DORMA TS72 felsõ ajtócsukóhoz (szükség esetén; ajtólapelõkészítés szerelõlap esetén is kell) 17 DORMA TS83 felsõ ajtócsukó (-elõkészítés is szükséges! lásd a 18. sort) 17.1 DORMA TS72 felsõ ajtócsukó (-elõkészítés is szükséges! lásd a 18. sort) 17.2 DORMA TS68 felsõ ajtócsukó max. 875 mm széles ajtólapokhoz (-elõkészítés is szükséges! lásd a 18. sort) 18 elôkészítése felsô ajtócsukóhoz, fabetéttel, és 2 db V részes pánttal 21 Pánikzár váltóval (ZK-2 esetén pánikfunkció csak a mozgószárnyon lehetséges) 21.1 Fekete rövid címkés-váltógarnitúra, váltós pánikzárhoz (9 mm-es stifttel) 22 Osztott diós pánikzár (ZK-2 esetén pánikfunkció csak a mozgószárnyon lehetséges) 22.1 Fekete rövid címkés kilincsgarnitúra, osztott diós pánikzárhoz (9 mm-es stifttel) 23 Impregnált (vízálló) papírrácsbetét ZK ajtóhoz /szárny 23.1 Ásványgyapot betét ZK ajtóhoz / szárny Vasalatok Standard kilincs, fekete mûanyag, kerekített, rövid címkés, Bb/pz-használathoz Hörmann U-formájú kilincsgarnitúrák (közepes vagy mély üvegkivágású fafóliás ajtó esetén kérjük külön jelezze azt) 1.0 Mûanyag (poliamid) 23mm átmérôjû a következô színekben: lekerekített rövid címmel, PZ/BB furattal fekete, piros, barna, fehér, sárga körrozettás címkével, PZ/BB furattal 1.1 Alumínium, natur, eloxált (F1) lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal 1.2 Nemesacél lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal Hörmann U-formájú váltógarnitúrák (közepes vagy mély üvegkivágású fafóliás ajtó esetén kérjük külön jelezze azt) 2.0 Mûanyag (poliamid) 23mm átmérôjû a következô színekben: lekerekített rövid címmel, PZ/BB furattal fekete, piros, barna, fehér, sárga körrozettás címkével, PZ/BB furattal 2.1 Alumínium, natur, eloxált (F1) lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal 2.2 Nemesacél lekerekített rövid címmel, PZ vagy BB furattal körrozettás címkével, PZ vagy BB furattal Hörmann U-formájú fürdôszoba garnitúra (nem alkalmazható fafóliás ajtók L6 és L7 jelû üvegkivágása esetén) 3.0 Mûanyag (poliamid) 23mm átmérôjû a következô színekben: lekerekített rövid címkével fekete, piros, barna, fehér, sárga körrozettás címkével 3.1 Alumínium, natur, eloxált (F1) lekerekített rövid címkével körrozettás címkével 3.2 Nemesacél lekerekített rövid címkével körrozettás címkével Ursula U-alakú eloxált alu (F1), körrozettás kilincsgarnitúra (PZ vagy BB-elõkészítéssel, egységcsomagban, átmenõcsavarral) U-alakú eloxált alu (F1), körrozettás váltógarnitúra (PZ- vagy BB-elõkészítéssel, egységcsomagban, átmenõcsavarral) U-alakú eloxált alu (F1), körrozettás WC-garnitúra (egységcsomagban, átmenõcsavaros rögzítéssel) PZ = elõkészítve biztonsági hengerzárbetéthez; BB = elõkészítve szakállas kulcshoz Mastercarré, Masterpoint, Masterligne, ESG és VSG üvegezés L5. ábra (kis üvegkivágás) L6. ábra (közepes üvegkivágás) L7. ábra (mély üvegkivágás) Kereskedó i árjegyzék 166/3 (HU)

17 Jegyzetek és rajzok Kereskedó i árjegyzék 166/3 (HU) 19

18 AZ-40 alumínium beltéri ajtó Szabványos és egyedi méretek Termékleírás Beépítésre kész ajtólap beltéri felhasználásra. Nedves helyiségekben is használható. III. klímaosztály Alkalmazható a következõ falcolt Hörmann acéltokokkal: Sarok- és befoglalótokok téglafalhoz Befoglalótokok szerelt falhoz 40 mm vastag, 3-oldalon falcolt extrudált alumíniumprofilból, AlMgSi 0,5-F22 DIN 1725 szerint (min. húzószilárdság 215N/mm 2 DIN 1748 szerint) falvastagság 2 mm lábazati magasság 150 mm, peremszélesség (profilszélesség) oldalt és felül105 mm, a pántoldalon 130 mm felár ellenében 130 mm széles vízszintes osztóval, szériában alul tömítés nélkül, felár ellenében automata küszöbbel Felület Az ajtólap választhatóan maratott natúr alu E6/EV1 krómozott (kémiailag elõkezelve helyszíni festéshez) maratott bronzszínû E6/CH5 porszórt fehér (RAL 9016) magasfényû egyedi pórszórású RAL szerint egyedi eloxált Üvgezés EPDM-üvegfalctömítések kívül, éktömítés és gérbe vágott, lekerekített üvegszorítólécek belül üvegbetéttel vagy anélkül, felár ellenében részben vagy teljesen alumíniumpanel betéttel Vasalatok Bevésõzár DIN sárgarézszínûre festett zárlemezzel, kulcsközépméret 55 mm, 8 mm dió, szakállas(bb)- és hengerzár(pz)-betéthez elõkészítve, szakállas zárbetéttel és 1 db szakállas kulccsal. Kilincsgarnitúra nélkül, elõkészítve oválrozettás kilincsgarnitúrához, Ø 16 mm-es kilincsstiftfurattal. Pántok és zárszerkezetek Szárnyak pántrészei (V 0026 WF) becsavarozva nikkelezett acélból, elõkészítve V 8000 WF / V 9000 WF pántokhoz Szabványos méretek; maratott natúr alu E6/EV1 vagy krómozott, helyszíni festéshez Rendelési üvegméret üveg nélkül üvegezve, vízsz. méret üvegvast. I I - III árkategóriában osztó (névleges méret) megadni! I II III 130 mm 750 x x x x x x x x x x x x Szabványos méretek; maratott bronzszínû E6/CH5 vagy fényes RAL9016 fehér porszórt 750 x x x x x x x x x x x x Szabványos méretek; egyedi RAL* porszórásos bevonattal vagy egyedi eloxálással 750 x x x x x x x x x x x x Egyedi méretek; maratott natúr alu E6/EV1 vagy krómozott, helyszíni festéshez Mérettartomány üveg nélkül üvegezve, vízsz. (néveleges méretek) üvegvast. I - III árkategóriában osztó megadni! I II III 130 mm 750 x 2000-ig A x 2000-ig B x 2000-ig C x 2250-ig D x 2250-ig E x 2250-ig F Egyedi méretek; maratott bronzszínû E6/CH5 vagy fényes RAL9016 fehér porszórt 750 x 2000-ig A x 2000-ig B x 2000-ig C x 2250-ig D x 2250-ig E x 2250-ig F Egyedi méretek; egyedi RAL* porszórásos bevonattal vagy egyedi eloxálással 750 x 2000-ig A x 2000-ig B x 2000-ig C x 2250-ig D x 2250-ig E x 2250-ig F * Szignálszínek csak külön ajánlatra. Mérettartomány (névleges méretek) Figyelem: Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Magasság D A 750 E B Szélesség 1000 F C Kereskedó i árjegyzék 166/3 (HU)

19 Kiegészító k AZ-40 alumínium beltéri ajtókhoz Üvegbetétek szabványos és egyedi méretekhez I. árkategória Ornamentüveg fehér, 4 mm, Abstracto 187, Mastercarré, Masterpoint, Masterligne, Madera 176, Neolit, Royal Flash, Royal Trio, Silk, Silvit 178, Spotlyte II. árkategória Egyrétegû biztonsági üveg (ESG), 6 mm Ragasztott biztonsági üveg (VSG), 6 mm ISO-üveg, 18 mm, 2 x 4 mm-es Float üvegbõl, 10 mm-es hézaggal Drót-ornamentüveg fehér, 7 mm, Abstracto 187, Neolit, Silvit 178 III. árkategória Acélszálas üveg, 6 mm Ornament-ragasztott üveg fehér, 9 mm, Abstracto 187, Mastercarré, Masterpoint, Masterligne, Madera 176, Neolit, Royal Flash, Royal Trio, Silk, Silvit 178, Spotlyte Aluminium-Panel, 2 x Alu-lemez, belül V100 ragasztott rétegeltlemezzel (összvastagság 10 mm) Panel vízszintes osztó alatt füstgátló ajtókhoz is engedélyezett Panel mint komplett betét füstgátló ajtókhoz is engedélyezett Paneel egyedi RAL szerinti színben füstgátló ajtókhoz is engedélyezett 20% Hanggátló ajtólap; 2-es hanggátlási osztály, laborérték 32 db; DIN szerint Alapár a III. árkategória plusz A hanggátlás mértéke (léghangcsillapítás) az üzemkész ajtó laborértéke. Ennek mértékét az építészeti adottságok befolyásolhatják. Maximális méret: 1125 x 2125 mm (névleges méret). Az automata küszöb és a tok tökéletes tömítettségérõl a helyszínen meg kell gyõzõdni! 8 mm-es ragasztott biztonsági üveggel Alumínium hanggátló panellel, Panel az osztó alatt, felette üvegezés 2 x Alu-lemez, speciális betéttel (összvastagság 18 mm) Panel mint komplett betét Kiegészítõk és vasalatok szabványos és egyedi méretekhez 1 -elõkészítés a 2 7 pontban lévõ kilincsgarnitúrákhoz -elõkészítés más kilincsgarnitúrához 2 Körrozettás alumínium kilincsgarnitúra; felület EV1, külön szállítva 3 Körrozettás alumínium váltógarnitúra; elület EV1, külön szállítva 4 Oválrozettás mûanyag kilincsgarnitúra; külön szállítva 5 Oválrozettás mûanyag váltógarnitúra; külön szállítva 6 Körrozettás nemesacél kilincsgarnitúra; külön szállítva 7 Körrozettás nemesacél váltógarnitúra; külön szállítva 8 Szárny-pántrész V2A V 0026 WF; külön szállítva 9 Tok-pántrész nikkelezett V8000 WF; külön szállítva 10 Hewi szárny- és tokpántrész (téglafalhoz) vagy (szerelt falhoz), tok-pántrész külön szállítva 11 Globus szárny- és tokpántrész (tok-pántrész külön) (csak Roundstyle-tokokhoz) 12 Zár nemesacél (V2A)-zárlemezzel, elõk. bizt. hengerzárhoz 13 Biztonsági hengerzár ,5 mm, külön szállítva 14 GEZE TS 3000 vagy 4000 felsõ ajtócsukó, kirögzítõkar nélkül (Figyelem a tokrendelésre írja rá: AZ 40 ajtólaphoz, elõkészítve TS 3000/4000 csukóhoz ) 15 GEZE TS 3000 vagy 4000 felsõ ajtócsukó, kirögzítõkarral (Figyelem a tokrendelésre írja rá: AZ 40 ajtólaphoz, elõkészítve TS 3000/4000 csukóhoz ) 16 Elektromos ajtónyitó (mágneszár); Modell 14 KL, 8 12 Volt (csak tokkal együtt szállítva lehetséges) 17 Anti-pánik-zár 18 Automata küszöb (süllyeszthetõ padlótömítés) / db * Meglévõ acéltok használata esetén: ha van 3 mm-es anyagvastagság: a felsõ ajtócsukó rögzíthetõ önmetszõ csavarokkal vékonyabb anyag esetén: a rögzítés szegecs -anyával történjen külön ajánlatra Kereskedó i árjegyzék 166/3 (HU) 21

20 Jegyzetek és rajzok 22 Kereskedó i árjegyzék 166/3 (HU)
