Tartalomjegyzék. Beltéri acél ajtólapok. áttekintő ablakok. Acéltokok és. Füstgátló acéllemez ajtók. Termékáttekintés. Füstgátló acélajtók

Átírás

1 Tartalomjegyzék acéllemez ajtók Termékáttekintés 1. és ú 100. oldaltól 1-szárnyú füstgátló -1, 1. és ú Vékonyfalcos 106. oldaltól -1, 1. és ú Vastagfalcos 110. oldaltól T30-1 HH30-C1 74. oldaltól T60-1 HH60-D1 80. oldaltól T90-1 HH90-D1 88. oldaltól 2-szárnyú füstgátló -2, 1. és ú Vékonyfalcos 114. oldaltól -2, 1. és ú Vastagfalcos 118. oldaltól T30-2 HH30-C2 76. oldaltól T60-2 HH60-D2 82. oldaltól T90-2 H oldaltól Kiegészítők 1- és 2-szárnyú hoz kiegészítő felszerelések 122 Üvegezések/felső elemek 123. oldaltól Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, szerelt gipszkarton falakhoz és nyílásba való beépítés lásd a Vasalatok és Szerelés fejezetet B. sz. Kereskedői Árjegyzék (HU) 99

2 Fütgátló Termékáttekintés Típusok -1 1-szárnyú A változások jogát fenntartjuk -2 2-szárnyú A termék oldalszáma 106. oldaltól 114. oldaltól Engedélyezve a következő faltípusokba való beépítésre: Téglafal Betonfal Gázbeton fal, DIN 4165, 4-es szilárdsági osztály Gázbeton fal, vasalt, DIN 4165, G 4.4-es szilárdsági osztály Szerelt gipszkartonfal, F 90 A minősítésű, DIN 4102 Teil Standard kiegészítő funkció Hőszigetelés U=(W/m 2 /K) 1,9 1,9 Nyitásirány DIN balos / DIN jobbos Rendelés szerint Lapvastagság (mm) Lemezvastagság (mm) 1,0/1,5 1,0/1,5 Vékonyfalc Vastagfalc Merevítés Merevítés laposacéllal Szigetelés Ásványgyapot lapok Üvegezés, fix felső elem üvegezve vagy panelbetéttel (egyedi kivitel) Drótüvegezés, 7 mm, acél üvegezőkerettel Drótüvegezés, 7 mm, acél üvegezőkerettel és natúr eloxált (F1) színű alumínium takarókerettel Drótüvegezés, 7 mm, nemesacél üvegezőkerettel Fix felülvilágító, drótüveggel, 7 mm Fix felső elem acélpanellel Felület és saroktok horganyzott, alapozott, (porszórt) RAL 9002, törtfehér színben Tokok Saroktok Vakolt téglafalhoz Nem vakolt tégla- vagy betonfalhoz Gázbeton falhoz Sarok- és kiegészítők Vakolt téglafalhoz Nem vakolt tégla- vagy betonfalhoz Gázbeton falhoz Szerelt gipszkarton falhoz Befoglalótok Vakolt téglafalhoz Nem vakolt tégla- vagy betonfalhoz Gázbeton falhoz Szerelt gipszkarton falhoz Blokktok, beépítés a nyílásba Vakolt téglafalhoz Nem vakolt tégla- vagy betonfalhoz Toktömítés 3-oldalon körbefutó tömítés Alsó ajtólezárás Alumínium lezáróprofil tömítéssel (ráfutó küszöb) Süllyeszthető padlótömítés (automata kküszöb) B. sz. Kereskedői Árjegyzék (HU)

3 Fütgátló Termékáttekintés Típusok -1 1-szárnyú -2 2-szárnyú A termék oldalszáma 106. oldaltól 114. oldaltól Standard zár Bevésőzár váltóval, PZ-furattal, DIN szerint 3. osztály Standard állószárny-reteszelés Falcba rejtett rúdreteszelés (reteszelés felül és alul) Standard kilincsgarnitúra, rövidcímkés kilincsgarnitúra, PZ-furatos, fekete (polipropilén), csapágyazott Standard pántok és csukószerkezet 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 karos felső ajtócsukó, valamint 1 db zárássorrend-szabályzó Méretek (mm) Névleges méret (BR) Szélesség (min. max.) Magasság (min. max.) Szabad átjáróméret BR szélesség BR magasság Tokkülméret BR szélesség BR magasság Elemmagasság fix felső elemmel együtt, üevgezve vagy tűzgátló panellel Fontos megjegyzések kiegészítő funkcióval rendelkező füstgátló ajtókhoz A változások jogát fenntartjuk max. BR elemmagasság Felsőrész min. BR szélessége max. BR szélessége Felsőrész min. BR magassága max. BR magasság Max. ajtószárny-magasság ajtóelem, DIN A füstgátló ajtókat gyári jelöléssel kell ellátni, az ajtók gyári igazolással és ÉME engedéllyel hozhatók forgalomba. Az alumínium ráfuóküszöb, 5 mm magas, ezért kórházakban és ápolási otthonokban való felhasználásnál erre fel kell hívni a figyelmet. Az ütközőküszöb mentési és menekülési utakra, valamint kórházakba és ápolási otthonokba nem engedélyezett. A tok vakolóéle és a falazat közötti rést mindkét oldalon tartósan elasztikus anyaggal kell kitölteni. ajtóelem, EN ISO Az összes megadott haggátlási érték laborérték. A helyszínen elérhető hanggátlási érték számítása: Laborérték - 5 db. A megadott hanggátlási értékekek nem érvényesek üvegezett, felülvilágítós vagy felső blendés, valamint gázbeton falba épített ajtókra. Az alumínium ráfuóküszöb, 5 mm magas, ezért kórházakban és ápolási otthonokban való felhasználásnál erre fel kell hívni a figyelmet. Az ütközőküszöb mentési és menekülési utakra, valamint kórházakba és ápolási otthonokba nem engedélyezett B. sz. Kereskedői Árjegyzék (HU) 101

4 Falazófül-távolságok és nézetek Műszaki rajzok Beépítési méretek, ábrázolva rendszer-saroktokkal A változások jogát fenntartjuk A tokon lévő rögztíési pontok távolsága függ az ajtó szélességétől és magasságától lásd a beépítési utasítást Megrendeléskor, kérjük, adja meg a nyitásirányt! DIN balos DIN jobbos Nyílószárny DIN balos Nyílószárny DIN jobbos Vízszintes és függőleges metszetek Lichtes Mauermaß = BR + 10 Lichtes Mauermaß = BR + 10 Baurichtmaß Baurichtmaß Lichtes Durchgangsmaß* Lichtes Durchgangsmaß* Baurichtmaß Lichtes Durchgangsmaß* OFF 10 OFF ** Szabad átjáróméret = BR szélesség - 82 mm, BR magasság - 42 mm. A szabad átjárószélesség 90º-os nyitásszög mellett a fogantyúk és kilincsek figyelembevétele nélkül 10 mm-rel, 2-szárnyú ajtónaá 20 mm-rel csökken. Alumínium záróprofil tömítéssel, tok ráfutó küszöbbel Süllyeszthető padlótömítés (automata küszöb) B. sz. Kereskedői Árjegyzék (HU)

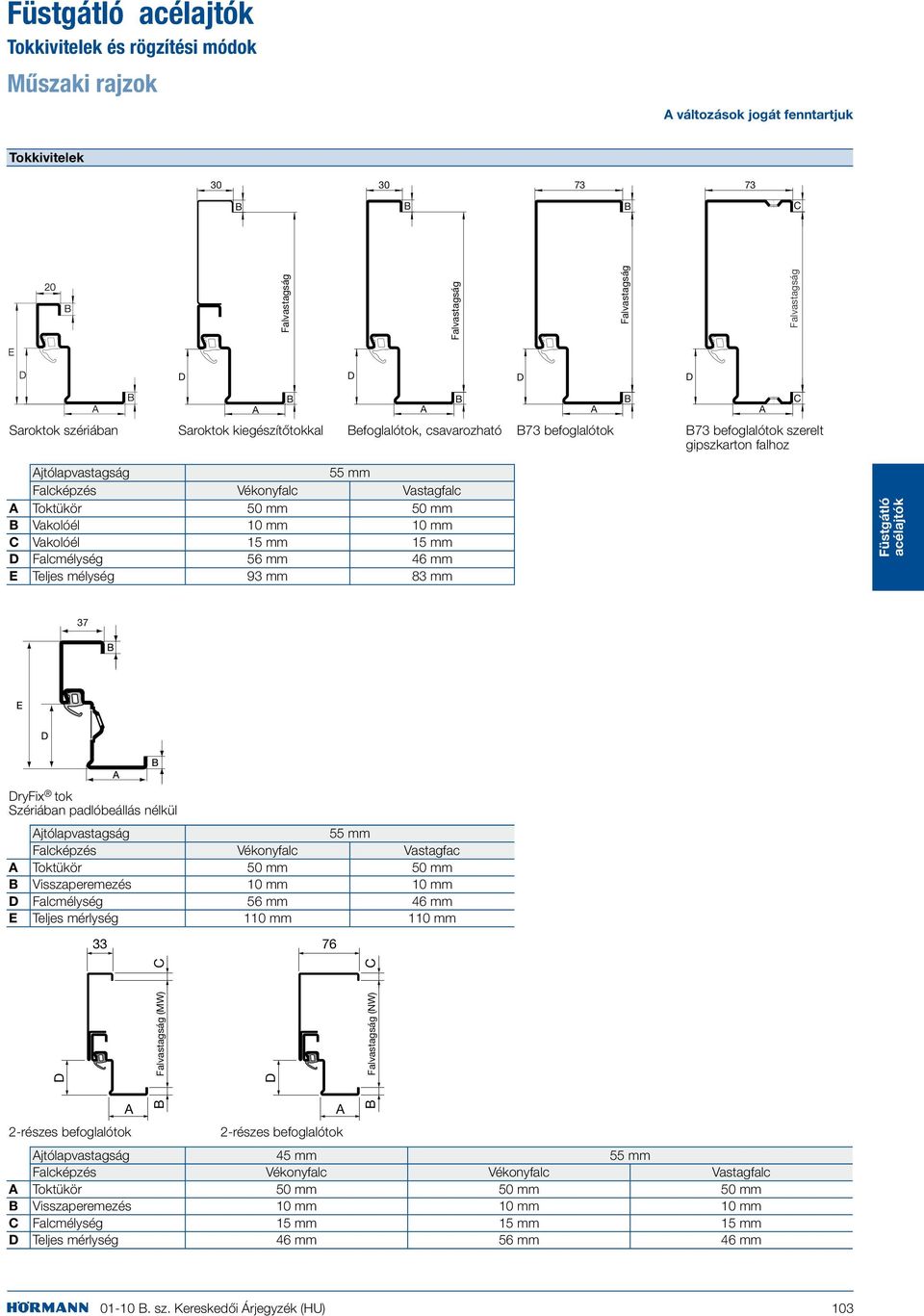

5 Tokkivitelek és rögzítési módok Műszaki rajzok Tokkivitelek 30 B 30 B 73 B A változások jogát fenntartjuk 73 C Falvastagság Falvastagság Falvastagság Falvastagság D A B D Saroktok szériában Saroktok kiegészítőtokkal Befoglalótok, csavarozható B73 befoglalótok B73 befoglalótok szerelt gipszkarton falhoz vastagság 55 mm Falcképzés Vékonyfalc Vastagfalc A Toktükör 50 mm 50 mm B Vakolóél 10 mm 10 mm C Vakolóél 15 mm 15 mm D Falcmélység 56 mm 46 mm E Teljes mélység 93 mm 83 mm A B D A B D A C 37 DryFix tok Szériában padlóbeállás nélkül vastagság 55 mm Falcképzés Vékonyfalc Vastagfac A Toktükör 50 mm 50 mm B Visszaperemezés 10 mm 10 mm D Falcmélység 56 mm 46 mm E Teljes mérlység 110 mm 110 mm C C D A 2-részes befoglalótok Falvastagság (MW) B D B. sz. Kereskedői Árjegyzék (HU) A 2-részes befoglalótok Falvastagság (NW) B vastagság 45 mm 55 mm Falcképzés Vékonyfalc Vékonyfalc Vastagfalc A Toktükör 50 mm 50 mm 50 mm B Visszaperemezés 10 mm 10 mm 10 mm C Falcmélység 15 mm 15 mm 15 mm D Teljes mérlység 46 mm 56 mm 46 mm 103

6 Tokkivitelek és rögzítési módok Műszaki rajzok Rögzítési módok, beépítés vakolt téglafalba tiplis falazófülekkel A változások jogát fenntartjuk Saroktok tiplis szerelés Saroktok tiplis szerelés a falkávában Saroktok kiegészítőtokkal tiplis szerelés Befoglalótok tiplis szerelés DryFix -tok tokon keresztüli átlós rögzítés DryFix -tok tokon keresztüli átlós rögzítés Rögzítési módok, beépítés szerelt gipszkarton falba Befoglalótok GK-falhoz csavaros szerelés DryFix -tok beépítés favázas GK-falba 2-részes befoglalótok (toktükör 76 mm) beépítés fémvázas GK-falba Rögzítési módok, beépítés gázbeton falba (választhatóan vakolt vagy nem vakolt falba) Saroktok hegesztett szerelés Sarok- és kiegészítőtok hegesztett szerelés Befoglalótok szerelés befalazással B73 befoglalótok hegesztett szerelés B. sz. Kereskedői Árjegyzék (HU)

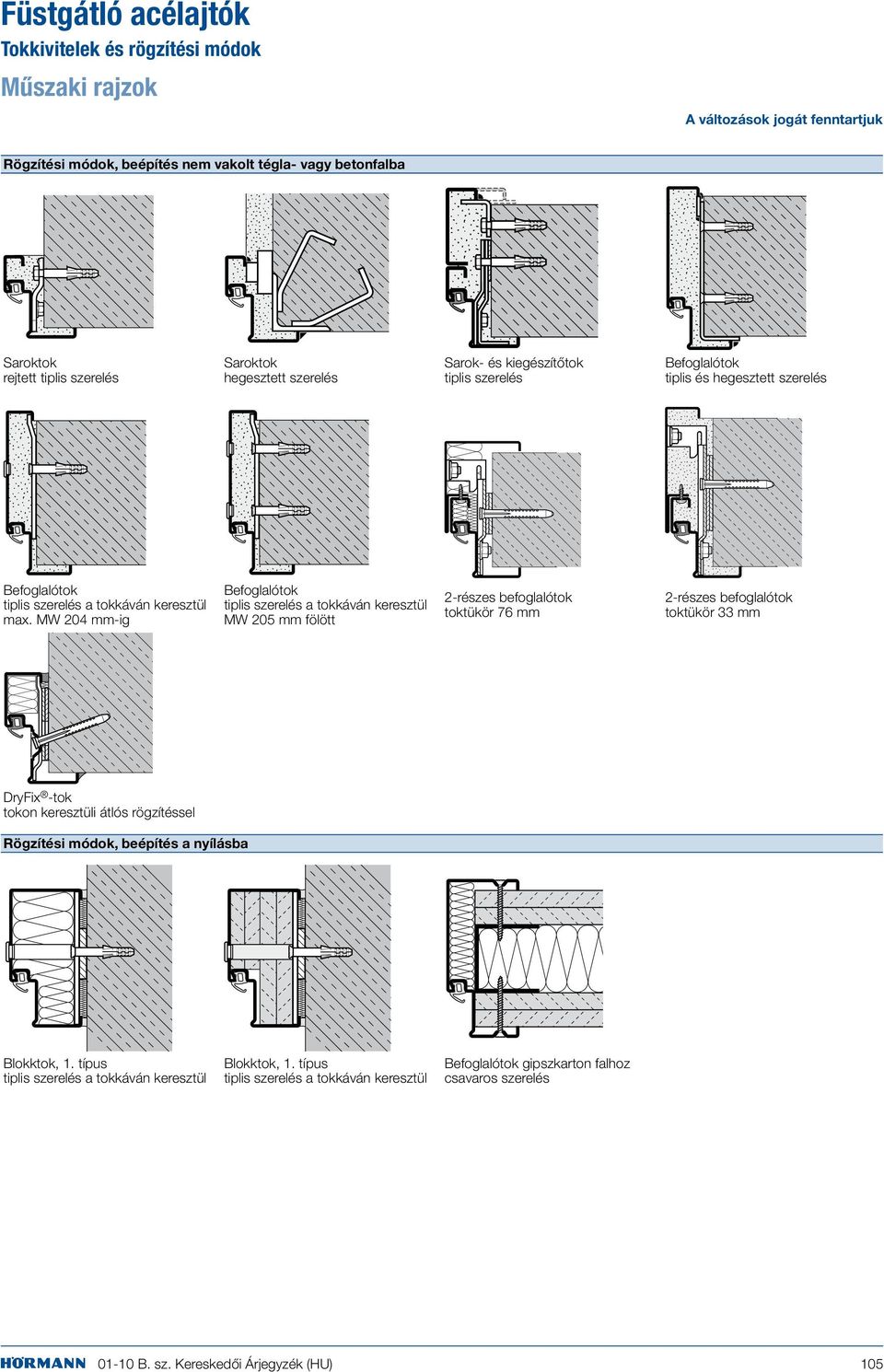

7 Tokkivitelek és rögzítési módok Műszaki rajzok A változások jogát fenntartjuk Rögzítési módok, beépítés nem vakolt tégla- vagy betonfalba Saroktok rejtett tiplis szerelés Saroktok hegesztett szerelés Sarok- és kiegészítőtok tiplis szerelés Befoglalótok tiplis és hegesztett szerelés Befoglalótok tiplis szerelés a tokkáván keresztül max. MW 204 mm-ig Befoglalótok tiplis szerelés a tokkáván keresztül MW 205 mm fölött 2-részes befoglalótok toktükör 76 mm 2-részes befoglalótok toktükör 33 mm DryFix -tok tokon keresztüli átlós rögzítéssel Rögzítési módok, beépítés a nyílásba Blokktok, tiplis szerelés a tokkáván keresztül Blokktok, tiplis szerelés a tokkáván keresztül Befoglalótok gipszkarton falhoz csavaros szerelés B. sz. Kereskedői Árjegyzék (HU) 105

8 -1, ú, vékonyfalcos, lemezvastagság 1,0 mm Szabványos és egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímlés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 750 x x x x x min. 500 x 1750 max x max x max x Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO ,5 mm-es lemezvastagsággal Hanggátlási érték: 41 db nélkül 1125 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, szerelt gipszkarton falhoz és nyílásba való beépítés (beépítés falkávába) B. sz. Kereskedői Árjegyzék (HU) lásd a Szerelés fejezetet

9 -1, ú, vékonyfalcos, lemezvastagság 1,0 mm Szabványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel és kész is! 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímlés kilincsgarnitúra. DryFix tok tokon keresztüli átlós rögzítéssel Szél. x Mag. 750 x x x x x min 625 x 1750 max 1000 x max 1125 x max 1250 x Megrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) ajtóelem DIN EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 41 db nélkül 1125 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 107

10 -1, ú, vékonyfalcos, lemezvastagság 1,0 mm Szabványos méretek / egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímkés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 750 x x x x x min. 500 x 1750 max x max x max x Kiegészítő funkciók szabványos és egyedi méretű ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is) Hanggátlás, EN ISO Hanggátlási érték: 38 db Kiegészítő felszerelések szabványos és egyedi méretekhez nélkül lásd a 122. oldalt Vasalatok Lásd a Vasalatok fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU)

11 -1, ú, vékonyfalcos, lemezvastagság 1,0 mm Szabványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) és kész is! 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímlés kilincsgarnitúra. DryFix tok tokon keresztüli átlós rögzítéssel Szél. x Mag. 750 x x x x x min 625 x 1750 max 1000 x max 1125 x max 1250 x Megrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) ajtóelem DIN EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 38 db nélkül 1125 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 109

12 -1,, vastagfalcos, lemezvastagság 1,0 mm Szabványos méretek / egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímkés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 750 x x x x x min. 500 x 1750 max x max x max x Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO ,5 mm-es lemezvastagsággal Hanggátlási érték: 41 db nélkül 1125 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, szerelt gipszkarton falhoz és nyílásba való beépítés (beépítés falkávába) B. sz. Kereskedői Árjegyzék (HU) lásd a Szerelés fejezetet

13 -1, ú, vastagfalcos, lemezvastagság 1,0 mm Szabványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel és kész is! 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímlés kilincsgarnitúra. DryFix tok tokon keresztüli átlós rögzítéssel Szél. x Mag. 750 x x x x x min 625 x 1750 max 1000 x max 1125 x max 1250 x Megrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) ajtóelem DIN EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 41 db nélkül 1125 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 111

14 -1,, vastagfalcos, lemezvastagság 1,0 mm Szabványos méretek / egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímkés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 750 x x x x x min. 500 x 1750 max x max x max x Kiegészítő funkciók szabványos és egyedi méretű ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is) Hanggátlás, EN ISO Hanggátlási érték: 38 db Kiegészítő felszerelések szabványos és egyedi méretekhez nélkül lásd a 122. oldalt Vasalatok Lásd a Vasalatok fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU)

15 -1, ú, vastagfalcos, lemezvastagság 1,0 mm Szabványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) és kész is! 2 db csapágyazott konstrukciós pánt, 1 db TS 4000 karos felső ajtócsukó. Fekete műanyag rövidcímlés kilincsgarnitúra. DryFix tok tokon keresztüli átlós rögzítéssel Szél. x Mag. 750 x x x x x min 625 x 1750 max 1000 x max 1125 x max 1250 x Megrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) ajtóelem DIN EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 38 db nélkül 1125 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 113

16 -2,, vékonyfalcos, lemezvastagság 1,0 mm Szabványos méretek / egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 1500 x x x x x x min x 1750 max x max x max x max x Ha a BR ajtószélesség 1500 mm, akkor az állószárny 500 mm széles. Más méretek középen osztotak. A szabványos szélességek és magasságok egymással kombinálhatók, ilynekor mindig a nagyobb mérethez tartozó ár az érvényes. Például: -2,, 1,0 mm-es lemezvastagság, BR 1500 x 2250 mm, saroktokkal = Ha aszimmetrikus szárnyosztás szükséges, akkor azt a megrendeléskor feltétlenül adja meg a szárnyosztást. Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO Hanggátlási érték: 40 db 1,5 mm-es lemezvastagsággal 1. éa hoz nélkül 2250 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, szerelt gipszkarton falhoz és nyílásba való beépítés (beépítés falkávába) B. sz. Kereskedői Árjegyzék (HU) lásd a Szerelés fejezetet

17 Fütsgátló -2, ú, vékonyfalcos, lemezvastagság 1,0 mm Szbaványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel és kész is! 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. Szél. x Mag. DryFix tok tokon keresztüli átlós rögzítéssel 1500 x x x x x x min x 1750 max x max x max x max x BMegrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Ha a aszimmetrikus szárnyosztásra van szükség, megrendeléskor adja meg a szárnyosztást. Aszimmetrikus sárnyosztás (csak egyedi méret esetén) Névleges méret Nyílószárny Állószárny 1. és legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 40 db nélkül 2250 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 115

18 -2,, vékonyfalcos, lemezvastagság 1,0 mm Szabványos méretek / egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 1500 x x x x x x min x 1750 max x max x max x max x Ha a BR ajtószélesség 1500 mm, akkor az állószárny 500 mm széles. Más méretek középen osztotak. A szabványos szélességek és magasságok egymással kombinálhatók, ilynekor mindig a nagyobb mérethez tartozó ár az érvényes. Például: -2,, 1,0 mm-es lemezvastagság, BR 1500 x 2250 mm, saroktokkal = Ha aszimmetrikus szárnyosztás szükséges, akkor azt a megrendeléskor feltétlenül adja meg a szárnyosztást. Aszimmetrikus szárnyosztás (csak egyedi méretű, 1. és ú ajtókhoz) Névleges méret (BR) Nyílószárny Állószárny 1. és legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Kiegészítő funkciók szabványos és egyedi méretű ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is) Hanggátlás, EN ISO Hanggátlási érték: 38 db Kiegészítő felszerelések szabványos és egyedi méretekhez nélkül lásd a 122. oldalt Vasalatok Lásd a Vasalatok fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU)

19 Fütsgátló -2, ú, vékonyfalcos, lemezvastagság 1,0 mm Szbaványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) és kész is! 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. Szél. x Mag. DryFix tok tokon keresztüli átlós rögzítéssel 1500 x x x x x x min x 1750 max x max x max x max x BMegrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Ha a aszimmetrikus szárnyosztásra van szükség, megrendeléskor adja meg a szárnyosztást. Aszimmetrikus sárnyosztás (csak egyedi méret esetén) Névleges méret Nyílószárny Állószárny 1. és legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 38 db nélkül 2250 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 117

20 -2,, vastagfalcos, lemezvastagság 1,0 mm Szabványos méretek / egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 1500 x x x x x x min x 1750 max x max x max x max x Ha a BR ajtószélesség 1500 mm, akkor az állószárny 500 mm széles. Más méretek középen osztotak. A szabványos szélességek és magasságok egymással kombinálhatók, ilynekor mindig a nagyobb mérethez tartozó ár az érvényes. Például: -2, 1,0 mm-es lemezvastagság, BR 1500 x 2250 mm, saroktokkal = Ha aszimmetrikus szárnyosztás szükséges, akkor azt a megrendeléskor feltétlenül adja meg a szárnyosztást Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO Hanggátlási érték: 40 db 1,5 mm-es lemezvastagsággal 1. éa hoz nélkül 2250 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig Beépítési variációk téglafalhoz, nem vakolt tégla- és betonfalhoz, gázbeton falhoz, szerelt gipszkarton falhoz és nyílásba való beépítés (beépítés falkávába) B. sz. Kereskedői Árjegyzék (HU) lásd a Szerelés fejezetet

21 Fütsgátló -2, ú, vastagfalcos, lemezvastagság 1,0 mm Szbaványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: alumínium lezáróprofil tömítéssel tok ráfutó küszöbbel és kész is! -2 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. 55 Szél. x Mag. DryFix tok tokon keresztüli átlós rögzítéssel 1500 x x x x x x min x 1750 max x max x max x max x BMegrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Ha a aszimmetrikus szárnyosztásra van szükség, megrendeléskor adja meg a szárnyosztást. Aszimmetrikus sárnyosztás (csak egyedi méret esetén) Névleges méret Nyílószárny Állószárny 1. és legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 40 db nélkül 2250 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 119

22 -2,, vastagfalcos, lemezvastagság 1,0 mm Szabványos méretek / egyedi méretek szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) Saroktokkal Szélesség x Magasság 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. Befoglalótokkal vagy sarok- és kiegészítőtokkal tégla- és betonfalhoz Befoglalótokkal szerelt gipszkarton falhoz tól -ig -ig -ig -ig -ig ig 1500 x x x x x x min x 1750 max x max x max x max x Ha a BR ajtószélesség 1500 mm, akkor az állószárny 500 mm széles. Más méretek középen osztotak. A szabványos szélességek és magasságok egymással kombinálhatók, ilynekor mindig a nagyobb mérethez tartozó ár az érvényes. Például: -2,, 1,0 mm-es lemezvastagság, BR 1500 x 2250 mm, saroktokkal = Ha aszimmetrikus szárnyosztás szükséges, akkor azt a megrendeléskor feltétlenül adja meg a szárnyosztást. Aszimmetrikus szárnyosztás (csak egyedi méretű, 1. és ú ajtókhoz) Névleges méret (BR) Nyílószárny Állószárny 1. és legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm 55 Kiegészítő funkciók szabványos és egyedi méretű ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is) Hanggátlás, EN ISO Hanggátlási érték: 38 db Kiegészítő felszerelések szabványos és egyedi méretekhez nélkül lásd a 122. oldalt Vasalatok Lásd a Vasalatok fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU)

23 Fütsgátló -2, ú, vastagfalcos, lemezvastagság 1,0 mm Szbaványos és egyedi méretek DryFix F90B minősítésű szerelt gipszkarton fal. ú aljzatlezárással: Süllyeszthető padlótömítés (automata küszöb) és kész is! -2 2 db csapágyazott konstrukciós pánt szárnyanként, 2 db TS 4000 felső ajtócsukó és 1 db csukássorrend-szabályzó. Fekete műanyag rövidcímkés kilincsgarnitúra. 55 Szél. x Mag. DryFix tok tokon keresztüli átlós rögzítéssel 1500 x x x x x x min x 1750 max x max x max x max x BMegrendeléskor adja meg a következő adatokat: DryFix-tok, faltípus, falcképzés, valamint a névleges méretet. Az ajtóelem a szereléshez gyárilag komplett elő van készítve: tok ásványgyapottal kitöltve, rögzítőanyagokkal szállítva. Ha a aszimmetrikus szárnyosztásra van szükség, megrendeléskor adja meg a szárnyosztást. Aszimmetrikus sárnyosztás (csak egyedi méret esetén) Névleges méret Nyílószárny Állószárny 1. és legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Kiegészítő funkciók szabványos és egyedi méretű, 1,0 és 1,5 mm-es lemezvastagságú ajtókhoz: (Vegye figyelembe a 101. oldal megjegyzéseit is!) Hanggátlás, EN ISO ,5 mm-es lemezvastagsággal Kiegészítő felszerelések Hanggátlás: 38 db nélkül 2250 x 2125 mm-ig x 2250 mm-ig x 2500 mm-ig lásd a 122. oldalt Vasalatok lásd a Vasalatok és Szerelés fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítő berendezések és elektromos felszerelések B. sz. Kereskedői Árjegyzék (HU) 121

24 Kiegészítő felszerelések 1- és 2-szárnyú füstgátló ajtókhoz ak szabványos és egyedi méretekhez Megnevezések (az árak az ajtóval együtt rendelve érévnyesek) 1-szárnyú ajtó -1 2-szárnyú ajtó szárnyú 2- szárnyú Poz. Zárak és vasalatok 1 Előkészítés körrozettás garnitúrához (nyílószárny) Nyílószárny és állószárny előkészítve rozettás garnitúrához (teljes pánikfunkció esetén) Bevésőzár 2 hengerzárhoz, négyszögcímkés tűzg. nemesacél kilincsgarnitúrával Bevésőzár 2 hengerzárhoz, négyszögcímkés tűzg. nemesacél váltógarnitúrával Kiegészítő reteszzár, PZ-furatos, tűzgátló rozettával, 1420 mm-re az aljzattól Rozetta PZ-furattal, alumínium (felár a 4. poz.ra) Rozetta PZ-furattal, nemesacél (felár a 4. poz.ra) Nemesacél zártalp egy oldalon sík (zár- és kiincsfurat nélküli) Megrendeléskor adja meg, hogy pánt- vagy pántellenes oldalra kéri-e Rugdosólemez 1,5 mm vastag szálcsiszolt nemesacélból, felragasztva, 250 mm magas / db felragasztva, 500 mm magas / db Rugdosólemez 1,5 mm vastag natúrszínű alumíniumból felragasztva, 250 mm magas / db felragasztva, 500 mm magas / db Megrendeléskor adja meg, hogy a rugdosólemezt a pánt- a pántellenes vagy mindkét oldalra kéri-e. Tokok 9 Saroktok padlóbeállás nélkül, alul kiegészítő rögzítési lehetőséggel Befoglalótok gyárilag összehegesztve Aluprofil, 10 x 8 mm mint felpattintható árnyékhorony: saroktokhoz (csak egy oldalon lehetséges) befoglalótokhoz egy oldalon befoglalótokhoz mindkét oldalon Pántok 12 Kiegészítő csapágyazott pánt, 370 mm-re a felső pánt alatt elhelyezve pántos ajtókhoz D-pántgarnitúrák, horganyzott pántos ajtókhoz pántos ajtókhoz D-pántgarnitúrák, nemesacél pántos ajtókhoz A kiegészítő pánt felárára legyen figyelmmel! Egyéb 14 Kémlelő gyárilag beépítve, 1400 mm-re az aljzattól vagy megadott magasságra B. sz. Kereskedői Árjegyzék (HU)

25 Üvegezések 1- és 2-szárnyú füstgátló ajtókhoz ak szabványos és egyedi méretekhez A szabványos üvegezések a peremszélességek és a lábazati magasságok figyelembevétele mellett egyedi méretű ajtókhoz is használhatók. A mindenkor engedélyezett peremszélességeknek vagy lábazatmagasságoknak nem szabad kisebbnek lenniük. 1. ábra 2. ábra 3. ábra Ha a peremszélesség a zároldaon < 270 mm, a kilincs vége benyúlik az üvegezésbe. Dupla hengerzáras zártest csak akkor lehetséges, ha a zároldali peremszélesség legalább 300 mm. Egyedi felszereltségnél (zárak, szélescímkés vasalat, srb.) a lehetséges peremszélességnek meg kell lennie OFF Egyedi méretű ajtókhoz is választható, ha a BR ajtószélesség > 570 mm Ha az ajtó BR magassága < 2000, megfelelően csökken a lábazatmagasság is OFF Akár egyedi méretű ajtókhoz is választható, ha a megfelelő peremszélesség rendelkezésre áll. Peremszélesség oldalt és felül min. 215 mm Ha a BR ajtómagasság < 2000, megfelelően csökken a lábazatmagasság is A lehetséges ajtószárny-szélességeket lásd az ártáblázatban. Egyedi méretű üvegezés Rombuszüvegezés Körüvegezés 500 OFF Akár egyedi méretű ajtókhoz is választható, ha a megfelelő peremszélesség rendelkezésre áll. Peremszélesség oldalt és felül min. 215 mm Ha a BR ajtómagasság < 2000, megfelelően csökken a lábazatmagasság is A lehetséges ajtószárny-szélességeket lásd az ártáblázatban. A A A Achsmaß Achsmaß B OFF Peremszélesség oldalt és felül A = min. 215 mm B = Lábazatmagasság min. 225 mm OFF Tengelyméretet az aljzattól megadni: Kitekintőméret min. BR szélesség 300 x 300 mm 875 mm 400 x 400 mm 1000 mm 500 x 500 mm 1125 mm OFF Ha a tengelyméret az aljzattól > 2000 mm, a kivágás tengelye az aljzattól = 1550 mm, Ha a BR magasság < 2000 mm, akkor a tengelyméretet is adja meg. Kitekintőméret ø 300 mm ø 400 mm ø 500 mm min. BR szélesség 730 mm 830 mm 930 mm B. sz. Kereskedői Árjegyzék (HU) 123
