1 Szekcionált garázskapuk Tervezési segédlet jei állapot szerint

2 Tartalomjegyzék Tartalomjegyzék Oldal LTE 0, kapu S-bordás, Woodgrain felülettel 3 LTE 0, kapu M-bordás, Woodgrain felülettel LTE 0, kapu S-kazettás, Woodgrain felülettel 5 LTE 0, kapu M-kazettás, Woodgrain felülettel 6 EPU 0, kapu M-bordás, Woodgrain felülettel 7 EPU 0, kapu S-kazettás, Woodgrain felülettel 8 LPU 0, kapu S-bordás, Woodgrain felülettel 9 LPU 0, kapu M-bordás, Woodgrain felülettel 10 LPU 0, kapu M-bordás, Silkgrain felülettel 11 LPU 0, kapu M-bordás, Decograin felülettel 12 LPU 0, kapu L-bordás, Woodgrain felülettel 13 LPU 0, kapu L-bordás, Silkgrain felülettel 1 LPU 0, kapu M-kazettás, Woodgrain felülettel 15 LPU 0, kapu L-kazettás, Woodgrain felülettel 16 LPU 0, kapu S-kazettás, Decograin felülettel 17 LPU 0, kapu C-kazettás, Woodgrain felülettel 18 Sunrise-üvegezés LTE 0 / EPU 0 / LPU 0 kapuhoz 19 LPU 0 kapu, design-motívumok 20 LPU 0 kapu átjáróajtóval, S-, M-, L-bordás, Woodgrain-felülettel vagy Decograin felülettel (csak M-bordás esetén) 21 LPU 0 kapu személybejáró ajtóval, S-, M-, L-bordás, kívülről nézve azonos megjelenésű az üvegezett kapukkal 22 LPU 0 kapu átjáróajtóval, M-kazettás, Woodgrain-felülettel 23 LTH 0 kapu, S-bordás, V-kazettás 2 LTH 0 kapu motívumokkal 25 LPU 0 kapu, S-bordás, Woodgrain, beépítés a nyílás elé 26 LPU 0 kapu, M-bordás, Woodgrain, beépítés a nyílás elé 27 LPU 0 kapu, L-bordás, Woodgrain, beépítés a nyílás elé 28 LPU 0 kapu, M-kazettás, Woodgrain, beépítés a nyílás elé 29 Z és N sínvezetés 30 L és H sínvezetés 31 N és L sínvezetés átjáróajtóval 32 ND sínvezetés 33 Z-sínvezetés, beépítés a nyílás elé 3 Oldalsó falsíkok 35 Oldalhelyigények, beépítés a nyílás elé 36 Szemöldök kialakítások blendével 37 Padlólezárás 38 Alumínium saroktokos mellékajtók, szabványos méretek 39 Mellékajtók alumínium blokktokkal, szabványos méretekben 0 Mellékajtók alumínium blokktokkal, egyedi méretekben 1 Mellékajtók fából, szabványos méretek / egyedi méretek 2 Garázskapu-meghajtások: ProMatic, SupraMatic E, P, H 3- Kapulapok és sínvezetéseik kialakítása, beépítési példákkal együtt e kézikönyvből kivehetők. A szekcionált kapu beépítése előtt a kapunyílásnak és a garázs aljzatának készen kell lennie. Utánnyomás (kivonatosan is) csak az engedélyünkkel lehetséges. Törvényileg védve. Minden méret mm-ben van megadva. A szerkezeti változtatások jogát fenntartjuk. 2

3 LTE 0 szekcionált kapu Egyhéjú acéllamellás S-bordás Woodgrain-felülettel Kapulap: Egyhéjú kapuelemek Woodgrain-mintás (faerezett) felülettel Vízszintesen bordás, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok nem lehetségesek. Rasztermagasság (RM) Lamellák száma Lamellamagasság Bordamagasság Üvegbetétek száma kapuelemenként 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás az alsó kapuelemben Szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% Alukeret (normál profil - NF) D-típusú üvegezés, 3 mm 3

4 LTE 0 szekcionált kapu Acéllamellás egyhéjú M-bordás Woodgrain-felülettel Kapulap: Egyhéjú kapuelemek Woodgrain-mintás (faerezett) felülettel Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok nem lehetségesek. Rasztermagasság (RM) Lamellák száma Lamellamagasság Bordamagasság Üvegbetétek száma kapuelemenként 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás az alsó kapuelemben Szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% Alukeret (normál profil - NF) D-típusú üvegezés, 3 mm

5 LTE 0 szekcionált kapu Acéllamellás egyhéjú S-kazettás Woodgrain-felülettel Kapulap: Egyhéjú kapuelemek Woodgrain-mintás (faerezett) felülettel Azonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) S10 üvegezés Mérettartomány: Kapuszélesség 10 mm-es raszterrel, kapumagasság csak rasztermagasságban rendelhető. Köztes magasságok nem lehetségesek. Rasztermagasság (RM) ig 270-ig 5 Lamellák száma Lamellamagasság A kazetták száma kapuelemenként től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Szellőzőnyílás az alsó kapuelemben Szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Üvegezési lehetőségek kazettaüvegezés Átlátszó vagy kristályszerkezetes betétek, 3 mm S0, S1, S2 üvegezés Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében S10, S20 üvegezés (ld. a 22. oldalt) 5

6 LTE 0 szekcionált kapu Egyhéjú acéllamellás M-kazettás Woodgrain-felülettel Kapulap: Egyhéjú kapuelemek Woodgrain-mintás (faerezett) felülettel Azonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell M0 üvegezés M1 üvegezés díszosztóval (rombusz) M2 üvegezés díszosztóval (kereszt) M10 üvegezés Mérettartomány: Kapuszélesség 10 mm-es raszterrel, kapumagasság csak rasztermagasságban rendelhető. Köztes magasságok nem lehetségesek. Rasztermagasság (RM) ig ig 3690-ig 5 20-ig ig Lamellák száma Lamellamagasság A kazetták száma kapuelemenként től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Szellőzőnyílás az alsó kapuelemben Szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Üvegezési lehetőségek kazettaüvegezés Átlátszó vagy kristályszerkezetes betétek, 3 mm M0, M1, M2 üvegezés Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében M10, M20, M30, M0, M50 üvegezés (ld. a 19. oldalt) 6

7 EPU 0 szekcionált kapu Acéllamellás duplafalú M-bordás Woodgrain-felülettel Kapulap: Duplafalú, 2/20 mm-es PU-habosítású kapuelemek, kívül Woodgrain-, belül stukkómintával. Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterrel, kapumagasság rasztermagasságban rendelhető. Köztes méretekhez kérje ajánlatunkat! Lamellák száma Lamellamagasság Bordamagasság Rasztermagasság (RM) Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma alukeretek és D-típusú ig Üvegbetétek száma S-típusú ig ig 3690-ig 5 20-ig 6 Üvegbetétek száma M-típusú ig 3 90-ig Üvegbetétek száma L-típusú 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőrács, szellőző-keresztmetszet 0cm 2 /db Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 7

8 EPU 0 szekcionált kapu Acéllamellás duplafalú S-kazettás Woodgrain-felülettel Kapulap: Duplafalú, 2/20 mm-es PU-habosítású kapuelemek, kívül Woodgrain-, belül stukkómintával. Azonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) S10 üvegezés Mérettartomány: Kapuszélesség 10 mm-es raszterrel, kapumagasság csak rasztermagasságban rendelhető. Köztes magasságok nem lehetségesek. Rasztermagasság (RM) ig Lamellák száma Lamellamagasság A kazetták száma kapuelemenként től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek kazettaüvegezés Átlátszó vagy kristályszerkezetes betétek, 16 mm Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében S0, S1, S2 üvegezés S10, S20, S30, S0, S50, S60 üvegezés (ld. a 19. oldalt) 8

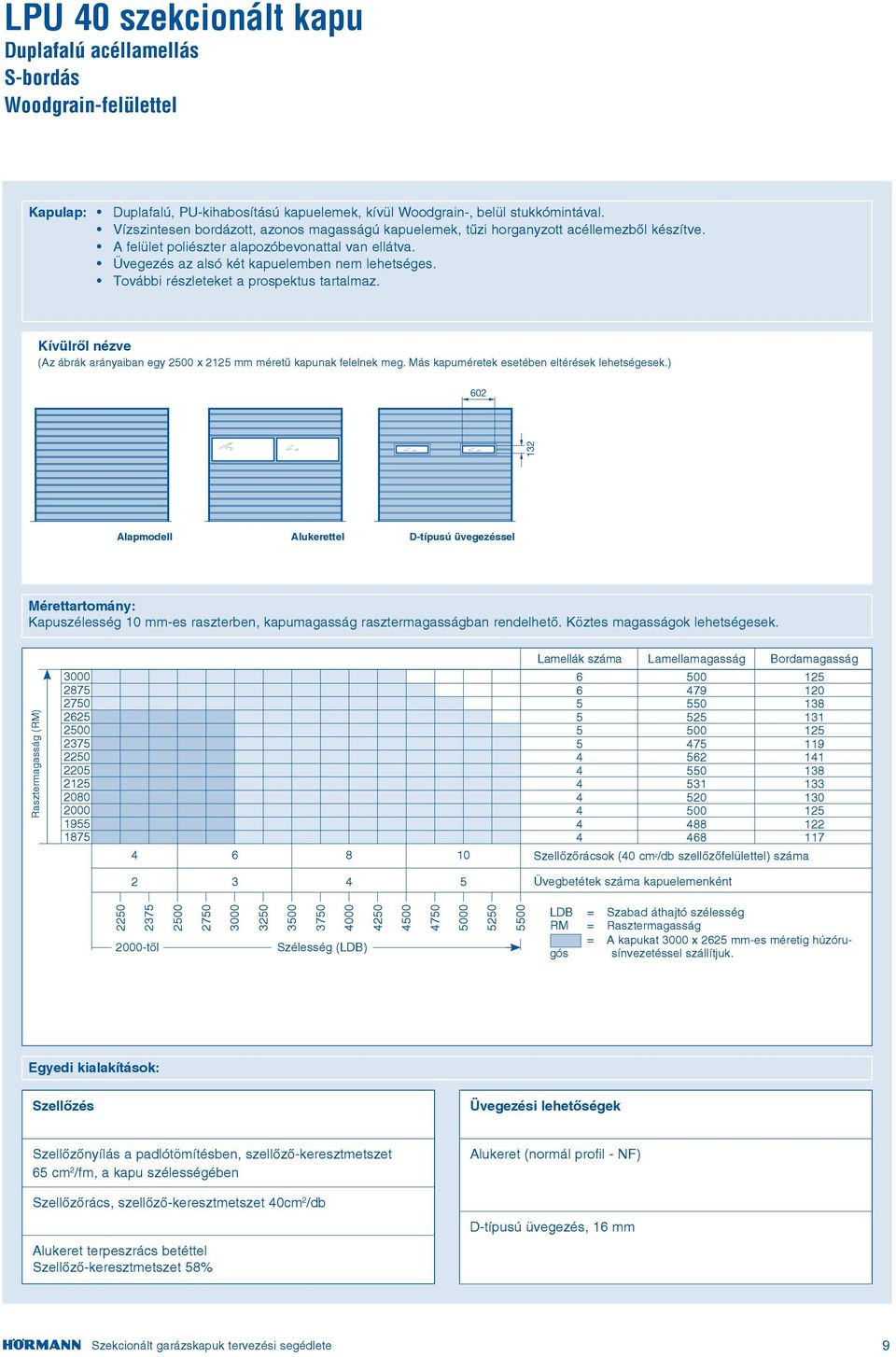

9 LPU 0 szekcionált kapu Duplafalú acéllamellás S-bordás Woodgrain-felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Woodgrain-, belül stukkómintával. Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Rasztermagasság (RM) Lamellák száma Lamellamagasság Bordamagasság Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma kapuelemenként 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőrács, szellőző-keresztmetszet 0cm 2 /db Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm 9

10 LPU 0 szekcionált kapu Duplafalú acéllamellás M-bordás Woodgrain-felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Woodgrain- (faerezett), belül stukkómintával. Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Lamellák száma Lamellamagasság Bordamagasság Rasztermagasság (RM) Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma alukeretek és D-típusú ig Üvegbetétek száma S-típusú ig ig 3690-ig 5 20-ig ig 7 Üvegbetétek száma M-típusú ig 3 90-ig Üvegbetétek száma L-típusú 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőrács, szellőző-keresztmetszet 0cm 2 /db Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 10

11 LPU 0 szekcionált kapu Duplafalú acéllamellás M-bordás Silkgrain -felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Silkgrain -, belül stukkómintával. Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Lamellák száma Lamellamagasság Bordamagasság Rasztermagasság (RM) Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma alukeretek és D-típusú ig Üvegbetétek száma S-típusú ig ig 3690-ig 5 20-ig ig 7 Üvegbetétek száma M-típusú ig 3 90-ig Üvegbetétek száma L-típusú 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 11

12 LPU 0 szekcionált kapu Duplafalú acéllamellás M-bordás Decograin Kapulap: Duplafalú, PU kihabosítású kapuelemek, kívül Decograin, belül stucco felülettel. Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. Kívül műanyag fóliabevonatos, belül poliészter alapozóbevonatos felület. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Lamellák száma Lamellamagasság Bordamagasság Rasztermagasság (RM) Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma alukeretek és D-típusú ig Üvegbetétek száma S-típusú ig ig 3690-ig 5 20-ig ig 7 Üvegbetétek száma M-típusú ig 3 90-ig Üvegbetétek száma L-típusú 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 12

13 LPU 0 szekcionált kapu Duplafalú acéllamellás L-bordás Woodgrain-felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Woodgrain- (faerezett), belül stukkómintával. Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Rasztermagasság (RM) Lamellák száma Lamellamagasság Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma alukeretek és D-típusú ig Üvegbetétek száma S-típusú ig ig 3690-ig 5 20-ig ig 7 Üvegbetétek száma M-típusú ig 3 90-ig Üvegbetétek száma L-típusú 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 13

14 LPU 0 szekcionált kapu Duplafalú acéllamellás L-bordás Silkgrain -felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Silkgrain -, belül stukkómintával. Vízszintesen bordázott, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Rasztermagasság (RM) Lamellák száma Lamellamagasság Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma alukeretek és D-típusú ig Üvegbetétek száma S-típusú ig ig 3690-ig 5 20-ig ig 7 Üvegbetétek száma M-típusú ig 3 90-ig Üvegbetétek száma L-típusú 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 1

15 LPU 0 szekcionált kapu Duplafalú acéllamellás M-kazettás Woodgrain-felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Woodgrain-mintás (faerezett) felülettel, belül stukkómintával. Azonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell M0 üvegezés M1 üvegezés díszosztóval M2 üvegezés díszosztóval M10 üvegezés (rombusz) (kereszt) Mérettartomány: Kapuszélesség 10 mm-es raszterrel, kapumagasság csak rasztermagasságban rendelhető. Köztes magasságok nem lehetségesek. Rasztermagasság (RM) ig 2970-ig 3690-ig 20-ig 510-ig 5500-ig Lamellák száma Lamellamagasság A kazetták száma kapuelemenként től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Üvegezési lehetőségek kazettaüvegezés Átlátszó vagy kristályszerkezetű 16 mm-es dupla betétek M0, M1, M2 üvegezés M10, M20, M30, M0, M50 üvegezés (ld. a 19. oldalt) 15

16 LPU 0 szekcionált kapu Duplafalú acéllamellás L-kazettás Woodgrain-felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Woodgrain-mintás (faerezett) felülettel, belül stukkómintával. Azonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell L0 üvegezés L1 üvegezés díszosztóval L2 üvegezés díszosztóval Motiv L10 (rombusz) (kereszt) Mérettartomány: Kapuszélesség és kapumagasság rasztermagasságban. Köztes szélesség és magasság nem lehetséges Rasztermagasság (RM) Lamellák száma Lamellamagasság ig 3 99-ig A kazetták száma kapuelemenként. ab Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Üvegezési lehetőségek kazettaüvegezés Átlátszó vagy kristályszerkezetű 16 mm-es dupla betétek L0, L1, L2 üvegezés C10, C30 üvegezés (ld. a 19. oldalt) L10, L20, L30, L0 üvegezés (ld. a 19. oldalt) 16

17 LPU 0 szekcionált kapu Duplafalú acéllamellás S-kazettás decograin -felülettel Kapulap: Doppelwandige, PU-ausgeschäumte Torglieder 2 mm, außen Decograin-, innen mit stucco-prägung. Azonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve. A felület műanyag fólibevonattal van ellátva kívül és poliészter alapozóbevonattal belül. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) S10 üvegezés Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Rasztermagasság (RM) ig Lamellák száma Lamellamagasság A kazetták száma kapuelemenként től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Üvegezési lehetőségek kazettaüvegezés Átlátszó vagy kristályszerkezetű 16 mm-es dupla betétek S0, S1, S2 üvegezés S10, S20, S30, S0, S50, S60 üvegezés (ld. a 19. oldalt) 17

18 LPU 0 szekcionált kapu Duplafalú acéllamellás C-kazettás Woodgrain-felülettel Kapulap: Duplafalú, PU-kihabosítású kapuelemek, kívül Woodgrain-mintás (faerezett) felülettel, belül stukkómintával. Azonos magasságú kapuelemek, kazettás, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részleteket a prospektus tartalmaz. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell S0 üvegezés S1 üvegezés díszosztóval (rombusz) S2 üvegezés díszosztóval (kereszt) C10 üvegezés Mérettartomány: Kapuszélesség és kapumagasság rasztermagasságban. Köztes szélesség és magasság nem lehetséges Rasztermagasság (RM) Lamellák száma Lamellamagasság A kazetták száma kapuelemenként től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x 2625 mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Üvegezési lehetőségek kazettaüvegezés Átlátszó vagy kristályszerkezetű 16 mm-es dupla betétek S0, S1, S2, S10, S60 üvegezés (ld. a 19. oldalt) C10, C30 üvegezés (ld. a 19. oldalt) L10, L0 üvegezés (ld. a 19. oldalt) 18

19 Sunrise-üvegezés szekcionált kapukhoz LTE 0/EPU 0/LPU 0 Sunrise-üvegezések szabványos és egyedi méretű ETE 0 / EPU 0 kapukhoz Üvegezési lehetőségek S-kazettás kapuk esetében (3 kazettás lamellák esetében nem lehetséges) S10 üvegezés S20 üvegezés S30 üvegezés S0 üvegezés S50 üvegezés S60 üvegezés Sunrise-üvegezések szabványos és egyedi méretű LTE 0 / LPU 0 kapukhoz Üvegezési lehetőségek M-kazettás kapuk esetében (2 vagy 7 kazettás lamellák esetében nem lehetséges) M10 üvegezés M20 üvegezés M30 üvegezés M0 üvegezés Sunrise üvegezés szabványos méretű LPU 0-es szekcionált kapukhoz Üvegezési lehetőségek L-kazettás kapuk esetében M50 üvegezés L10 üvegezés L20 üvegezés L30 üvegezés L0 üvegezés Sunrise-üvegezés LPU 0 szekcionált kapukhoz, szabványos méretekre üvegezési lehetőség C típusú kazettához C10 üvegezés C30 üvegezés 19

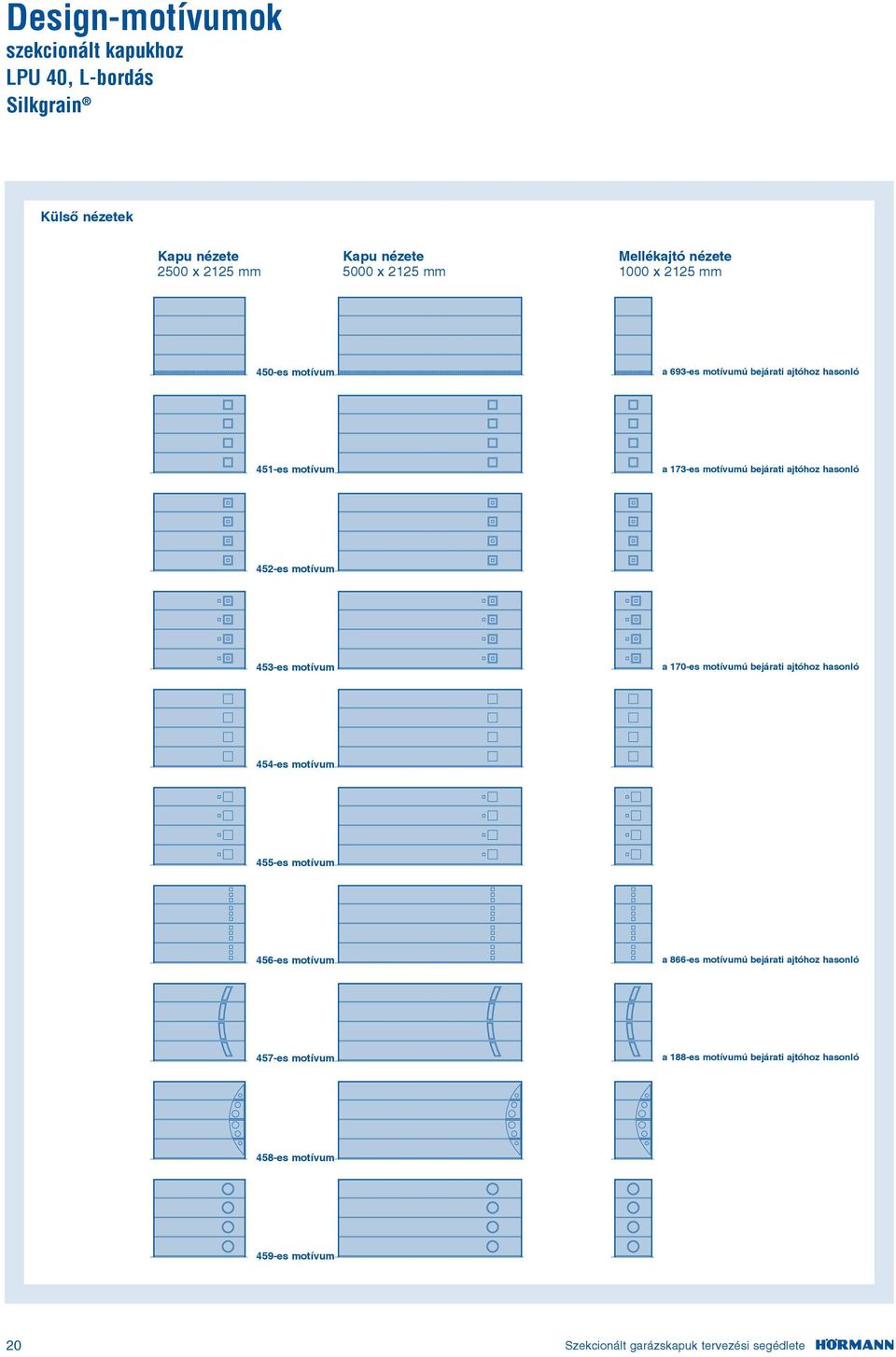

20 Design-motívumok szekcionált kapukhoz LPU 0, L-bordás Silkgrain Külső nézetek Kapu nézete x 2125 mm Kapu nézete 5000 x 2125 mm Mellékajtó nézete 1000 x 2125 mm 50-es motívum a 693-es motívumú bejárati ajtóhoz hasonló 51-es motívum a 173-es motívumú bejárati ajtóhoz hasonló 52-es motívum 53-es motívum a 170-es motívumú bejárati ajtóhoz hasonló 5-es motívum 55-es motívum 56-es motívum a 866-es motívumú bejárati ajtóhoz hasonló 57-es motívum a 188-es motívumú bejárati ajtóhoz hasonló 58-es motívum 59-es motívum 20

21 LPU 0 szekcionált kapu integrált átjáróajtóval Duplafalú acéllamellás S-bordás, M-bordás, L-bordás Woodgrain-felülettel vagy Decograin (csak M-bordásnál) Kapulap: Duplafalú, PU kihabosításúkapuelemek, kívül Woodgrain- vagy Decograin, belül struktúrált felülettel. Vízszintesen bordázott vagy bordázatlan, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. Felület poliészter alapozó bevonat (Decograin esetén fólia bevonat) Üvegezés az alsó két kapuelemben nem lehetséges. Fogantyúgarnitúra, belső reteszelés és egyhéjú acélblende nélkül, felső kapuelem szemöldöktömítéssel. SupraMatic P garázskapu-meghajtás felszerelése ajánlott. Alapmodell Alukerettel Alukerettel D-típusú üvegezéssel D-típusú üvegezéssel Alapmodell Alukerettel Alukerettel D-típusú üvegezéssel D-típusú üvegezéssel DHS DHS Az ábrák arányaiban egy 2125 mm magas kapunak felelnek meg. Más kapumagasságok esetében előfordulhatnak eltérések. A garázs aljzatának síknak kell lennie, illetve a kapu vonalától kifelé lejtenie kell, hogy az átjáróajtó (kifelé nyíló) kifogástalan nyitása az alacsony küszöbmagasság mellett is garantálható legyen ld. 32. oldal. Átjáróajtók: Az átjáróajtók mindig négy részre vannak felosztva, és S-bordás kapuknál csak azonos felosztásban léteznek. Az átjáróajtó szabad szélessége 803 mm, a küszöbmagasság a széleken 5, középen 10 mm. Mérettartomány: A kapuszélesség 10 mm-es raszterben, a kapumagasság rasztermagasságban rendelhető. Köztes magasságok csak min. 5 lamellától, és külön ajánlatra lehetségesek. Födémmagasság és szabad áthajtás ld. a sínvezetési módoknál (32. oldal). Rasztermagasság (RM) A kaputípusok mérettartományait figyelembe kell venni 3 -ig 1 -ig -től ig ig ig 000-ig 3750 Szélesség (LDB) 000 A Kapuelemek Személybejáró Személybejáró Kilincsmagasság kapuelemek magassága átjárómagassága átjárómagassága, ha a felső száma DHS lamella üvegezett D, S, M-tipusú Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Az alukeretben levő betétek száma kapuelemenként D, S, M-típusú üvegezések száma kapuelemenként LDB = Szabad áthajtó szélesség RM = Rasztermagasság = kivéve a felső alukeretes kapukat Figyelem: LZ 3510 mm-től az átjáró ajtó nem középen helyezkedik el! Átjáróajtós szekcionált kapu csak N vagy L sínvezetésű lehet! Szellőzés S-/M-bordás kapunál (nem lehet Decograin esetén) Szellőzőrács, szellőző-keresztmetszet 0 cm 2 /fm -ig Alukeret terpeszrács betéttel. Szellőző-keresztmetszet 58% Üvegezési lehetőségek Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm S-, M-, és L-típusú kazettaüvegezés, 22 mm 21

22 LPU 0 szekcionált kapu személybejáró ajtóval Duplafalú acéllamellák S-bordás, M-bordás, L-bordás Woodgrain vagy decograin (csak M-bordánál) A külső nézet azonos az üvegezett kapuéval Külső nézetek Külső nézetek LDB = 803 LDB = LZ LZ 000 D-típusú üvegezés D-típusú üvegezés S-típusú üvegezés S-típusú üvegezés M-típusú üvegezés M-típusú üvegezés Alukeret Alukeret Az ábrák arányaikban egy 2125 mm-es kapumagasságnak és 3-as elrendezésnek felelnek meg. 22

23 LPU 0 szekcionált kapu integrált átjáróajtóval Duplafalú acéllamellás M-kazettás Woodgrain-felülettel Kapulap: Duplafalú, PU-habosítású kapuelemek, kívül Woodgrain- (faerezett), belül stukkómintával. Kazettás, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. Fogantyúgarnitúra, belső reteszelés és egyhéjú acélblende nélkül, felső kapuelem szemöldöktömítéssel. SupraMatic P garázskapu-meghajtás felszerelése ajánlott. Alapmodell M0 üvegezés M1 üvegezés díszosztóval M2 üvegezés díszosztóval M10 üvegezés (rombusz) (kereszt) 735 Az ábrák arányaiban egy 2125 mm magas kapunak felelnek meg. Más kapumagasságok esetében előfordulhatnak eltérések. A garázs aljzatának síknak kell lennie, illetve a kapu vonalától kifelé lejtenie kell, hogy az átjáróajtó (kifelé nyíló) kifogástalan nyitása az alacsony küszöbmagasság mellett is garantálható legyen ld. 33. oldal. DHS Átjáróajtók: Az átjáróajtók mindig négy részre vannak felosztva. Az átjáróajtó szabad szélessége 735 mm, a küszöbmagasság a széleken 5, középen 10 mm. Mérettartomány: A kapuszélesség 10 mm-es raszterben, a kapumagasság rasztermagasságban rendelhető. Köztes magasságok nem lehetségesek. Födémmagasság és szabad áthajtás ld. a sínvezetési módoknál (32. oldal). Rasztermagasság (RM) A következő tartományokban: 2980 LZ 3150 / 3700 LZ 3900 átjáróajtó alkalmazása nem lehetséges! A kapuelemek Kapuelemek Személybejáró Kilincsmagasság száma magassága átjárómagassága DHS ig 3690-ig 5 A kazetták, illetve a kazettaüvegezések száma lamellánként -től Szélesség (LDB) 000 LDB = Szabad áthajtó szélesség RM = Rasztermagasság Figyelem: kazettától az átjáró ajtó nem középen helyezkedik el! Átjáróajtós szekcionált kapu csak N vagy L sínvezetésű lehet! Kazettaüvegezések lehetőségei átlátszó vagy kristályszerkezetes dupla műanyag betét, 16 mm M0 üvegezés M1 üvegezés M2 üvegezés M10, M20, M30 üvegezés 23

24 LTH szekcionált kapu S-bordás, V-kazettás Északi lucfenyő / Hemlock-fenyő Kapulap: Kapuelemek tömörfából, S-bordás vagy V-kazettás kivitelben Azonos magasságú kapuelemek A felület impregnált a kékülést okozó gombákkal és a fakártevőkkel szemben. Üvegezés az alsó két kapuelemben nem lehetséges. További részletek a prospektusban találhatók. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) S-bordás Alapmodell V-kazettás Alapmodell V0 üvegezéssel Mérettartomány: Kapuszélesség 10 mm-es raszterrel rendelhetők. Köztes magasságok lehetségesek. Rasztermagasság (RM) S-bordás V-kazettás Kapuelemek Kapuelemek Borda- Kapuelemek száma magassága magasság száma Kazetták, ill. kazettaüvegezések száma kapuelemenként 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság Figyelem: az LTH 0 szekcionált kapuk mindig torziósrugósak Szellőzés Üvegezési lehetőségek csak a kazettás kiszerelés esetén lehetséges Szellőzőnyílás a padlótömítésben (standard), szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Kazettaüvegezés átlátszó vagy kristályszerkezetes kivitelben, 3 mm 2

25 LTH 0 szekcionált kapu motívumokkal Északi lucfenyő / Hemlock-fenyő Kapulap: Kapuelemek tömörfából, motívumokkal Azonos magasságú kapuelemek A felület impregnálva van a kékülést okozó gombák és a fakártevőkkel szemben. A 03 és 0 motívumok külön kérésre természetes kőberakással. További részletek a prospektusban találhatók. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) 01 motívum 02 motívum 03 motívum 0 motívum 05 motívum 01 motívum 03 motívum 05 motívum 02 motívum 0 motívum Az ábrák arányaiban egy 5000 x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében előfordulhatnak eltérések. Mérettartomány: Kapuszélesség 10 mm-es raszterrel rendelhetők. Köztes magasságok lehetségesek. További motívumok a vevő kívánságára lehetségesek. Rasztermagasság (RM) Lamellák száma Lamellamagasság től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság Figyelem: az LTH 0 szekcionált kapuk mindig torziósrugósak Szellőzés Szellőzőnyílás a padlótömítésben (standard), szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében 25

26 LPU 0 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé S-bordás Woodgrain Kapulap: Duplafalú, PU-habosítású kapuelemek, kívül Woodgrain- (faerezett), belül stukkómintával. Azonos magasságú kapuelemek, vízszintesen bordázva, tűzi horganyzott acéllemezből készítve A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részletek a prospektusban találhatók. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Lamellák száma Lamellamagasság Bordamagasság Rasztermagasság (RM) Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma Üvegbetétek száma kapuelemenként 2000-től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőrács, szellőző-keresztmetszet 0cm 2 /db Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 26

27 LPU 0 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé M-bordás Woodgrain Kapulap: Duplafalú, PU-habosítású kapuelemek, kívül Woodgrain- (faerezett), belül stukkómintával. Azonos magasságú kapuelemek, vízszintesen bordázva, tűzi horganyzott acéllemezből készítve A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részletek a prospektusban találhatók. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Lamellák száma Lamellamagasság Bordamagasság Rasztermagasság (RM) Szellőzőrácsok (0 cm 2 /db szellőzőfelülettel) száma 2 3 Üvegbetétek száma alukeretek és D-típusú 3 bis Üvegbetétek száma S-típusú 2 bis Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú től Szélesség (LDB) Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőrács, szellőző-keresztmetszet 0cm 2 /db Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 27

28 LPU 0 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé L-bordás Woodgrain Kapulap: Duplafalú, PU-habosítású kapuelemek, kívül Woodgrain- (faerezett), belül stukkómintával. Azonos magasságú kapuelemek, vízszintesen bordázva, tűzi horganyzott acéllemezből készítve A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részletek a prospektusban találhatók. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell Alukerettel D-típusú üvegezéssel kazettaüvegezéssel S0, S1, S2, Sunrise kazettaüvegezéssel M0, M1, M2, Sunrise kazettaüvegezéssel L0, L1, L2, Sunrise Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Rasztermagasság (RM) Lamellák száma Lamellamagasság Anzahl der Lüftungsgitter mit 0 cm 2 pro Stück Lüftungsquerschnitt Üvegbetétek száma alukeretek és D-típusú ig 5 Üvegbetétek száma S-típusú ig 3 Üvegbetétek száma M-típusú 2 Üvegbetétek száma L-típusú től Szélesség (LDB) Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőrács, szellőző-keresztmetszet 0cm 2 /db Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm Alukeret terpeszrács betéttel Szellőző-keresztmetszet 58% S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 28

29 LPU 0 szekcionált kapu Duplafalú acéllamellák, beépítés a nyílás elé M-kazettás Woodgrain Kapulap: Duplafalú, PU-habosítású kapuelemek, kívül Woodgrain- (faerezett), belül stukkómintával. Kazettás, azonos magasságú kapuelemek, tűzi horganyzott acéllemezből készítve. A felület poliészter alapozóbevonattal van ellátva. Üvegezés az alsó két kapuelemben nem lehetséges. További részletek a prospektusban találhatók. (Az ábrák arányaiban egy x 2125 mm méretű kapunak felelnek meg. Más kapuméretek esetében eltérések lehetségesek.) Alapmodell M0 üvegezés M1 üvegezés díszosztóval M2 üvegezés díszosztóval M10 üvegezés (rombusz) (kereszt) Mérettartomány: Kapuszélesség 10 mm-es raszterben, kapumagasság rasztermagasságban rendelhető. Köztes magasságok lehetségesek. Rasztermagasság (RM) bis bis 2970 Lamellák száma Lamellamagasság A kazetták száma kapuelemenként től Szélesség (LDB) LDB = Szabad áthajtó szélesség RM = Rasztermagasság = A kapukat x mm-es méretig húzórugós sínvezetéssel szállítjuk. Egyedi kialakítások: Szellőzés Üvegezési lehetőségek Szellőzőnyílás a padlótömítésben, szellőző-keresztmetszet 65 cm 2 /fm, a kapu szélességében Szellőzőrács, szellőző-keresztmetszet 0cm 2 /db Alukeret (normál profil - NF) D-típusú üvegezés, 16 mm S-, M-, és L-típusú kazettaüvegezés, 22 mm (lásd a 19. oldalt) 29

30 Z és N sínvezetési módok Z: húzórugós sínvezetés min. födémmagasság = RM RM LDH min. sínbenyúlás = RM RM RM - 00 RM - 65 RM Kézi működtetéssel motoros működtetésnél magasság min. födem- LDH min. födem- LDH magasság magasság RM +100 RM -80 RM +115 RM LDB = szabad áthajtószélesség LDH = szabad áthajtómagasság RM = rasztermagasság LZ = szabad tokbelméret Szükséges födémmagasság kézi működtetés esetén = min. RM +100 ProMatic meghajtás esetén = min. RM +115 OFF Szabad áthajtómagasság kézi működtetés esetén = RM -80 ProMatic meghajtás esetén = RM -30 LZ = LDB min. 90 min. garázs-belméret = LZ min. 90 A kapu beépítéséhez szükséges teret feltétlenül szabadon kell hagyni mindenféle vezetékektől, fűtőcsövektől, stb. min. sínbenyúlás = RM N: normál sínvezetés min. födémmagasság = RM RM RM LDH RM RM + 70 RM + 5 RM Kézi működtetéssel motoros működtetésnél magasság min. födem- LDH min. födem- LDH magasság magasság RM +210 RM -50 RM +210 RM LDB = szabad áthajtószélesség LDH = szabad áthajtómagasság RM = rasztermagasság LZ = szabad tokbelméret LZ = LDB 125 OFF Szükséges födémmagasság kézi működtetés esetén = min. RM +210 SupraMatic E, P és H meghajtás esetén = min. RM +210 Szabad áthajtómagasság kézi működtetés esetén = RM -50 SupraMatic E, P és H meghajtás esetén = RM min. 90 min. garázs-belméret = LZ min

31 L és H sínvezetési módok min. födémmagasság = RM RM LDH RM - 00 min. sínbenyúlás = RM RM RM mm-nél nagyobb távolság esetén egy kiegészítő 120 x 60 mm-es zártszelvény beépítése szükséges RM - 65 L = alacsony sínvezetés RM Kézi működtetés motoros működtetésnél maga- min. LDH min. LDH LDH sság födémmagasság födémmagasság LZ = mm-ig LZ = 3010 mm től RM +100 RM -100 RM +115 RM -30 RM LDB = szabad áthajtószélesség LDH = szabad áthajtómagasság RM = rasztermagasság LZ = szabad falnyílás OFF Szükséges födémmagasság kézi működtetés esetén = min. RM +100 SupraMatic E, P és H meghajtás esetén = min. RM LZ = LDB Szabad áthajtómagasság kézi működtetés esetén = RM -100 SupraMatic E, P és H meghajtás esetén = RM - 30 LZ = mm-ig = RM - 80 LZ = 3010 mm től min. 90 min. garázs-belméret = LZ min. 90 A kapu beépítéséhez szükséges teret feltétlenül szabadon kell hagyni mindenféle vezetékektől, fűtőcsövektől, stb. ET DH H = magas futósínvezetés (nem lehetséges LTE 0, EPU 0, S, L és C-kazettás LPU 0, valamint személybejárós kivitelek esetén) födémmagasság LH + 97 RM = LDH DM LH LH min. 200 Kapuma- Futósín-magasság gasság (1) Rugós ütközővel (2) Ütközéscsillapítóval RM Magasság min. max. min. max min. 90 LZ = LDB 125 OFF min. 90 LDB = szabad áthajtószélesség LDH = szabad áthajtómagasság RM = rasztermagasság LZ = szabad falnyílás LF = szabad készméret LH = futósín-magasság ET = sínbenyúlás (1) = 2 x RM LH (2) = 2 x RM + 90 LH > = 1500 DH = hátsó födémrögzítés = ET 200 DM = középső födémrögzítés = DH 2 20 min. garázs-belméret = LZ

32 N és L sínvezetési módok (LPU 0) integrált átjáróajtóval min. sínbenyúlás = RM N = normál sínvezetés min. födémmagasság = RM RM RM LDH RM RM + 70 RM + 30 RM Kézi működtetés motoros működtetésnél magasság min. LDH min. LDH födémmagasság födémmagasság RM +220 RM -160 RM +235 RM LDB = szabad áthajtószélesség LDH = szabad áthajtómagasság RM = rasztermagasság LZ = szabad tokbelméret OFF Szükséges födémmagasság kézi működtetés esetén = min. RM +220 SupraMatic P és H meghajtás esetén = min. RM +235 LZ = LDB Szabad áthajtómagasság kézi működtetés esetén = RM -160 SupraMatic P és H meghajtás esetén = RM A kapu beépítéséhez szükséges teret feltétlenül szabadon kell hagyni mindenféle vezetékektől, fűtőcsövektől, stb. min. 90 min. garázs-belméret = LZ min. 90 A garázs aljzatának síknak kell lennie, illetve a kapu vonalától kifelé lejtenie kell, hogy az átjáróajtó (kifelé nyíló) kifogástalan nyitása az alacsony küszöbmagasság mellett is garantálható legyen ld. 32. oldal min. sínbenyúlás = RM RM RM Az M-kazettás vagy a felső lamellában D-, S-, M-típusú üveggel ellátott S-, M- vagy L-bordás kapuknál mm-es rasztermagasságig az áthidaló alja és az aljzat közti távolságnak azonosnak vagy nagyobbnak kell lennie, mint a rendelési méret (RM). Eltérő méretek csak külön ajánlatra lehetségesek! L: alacsony sínvezetés min. födémmagasság = RM RM LDH RM mm-nél nagyobb távolság esetén egy kiegészítő 120 x 60 mm-es zártszelvény beépítése szükséges. OFF RM RM Kézi működtetés motoros működtetésnél magasság min. LDH min. LDH födémmagasság födémmagasság RM +125 RM -160 RM +125 RM * LZ = LDB LDB = szabad áthajtószélesség LDH = szabad áthajtómagasság RM = rasztermagasság LZ = szabad tokbelméret * Ez a kivitel csak az S-/M-/L-bordás kapuk esetén létezik. 175 min. 90 min. garázs-belméret = LZ min. 90 Szükséges födémmagasság kézi működtetés esetén = min. RM +125 SupraMatic P és H meghajtás esetén = min. RM +125 Szabad áthajtómagasság kézi működtetés esetén = RM -160 SupraMatic P és H meghajtás esetén = RM
