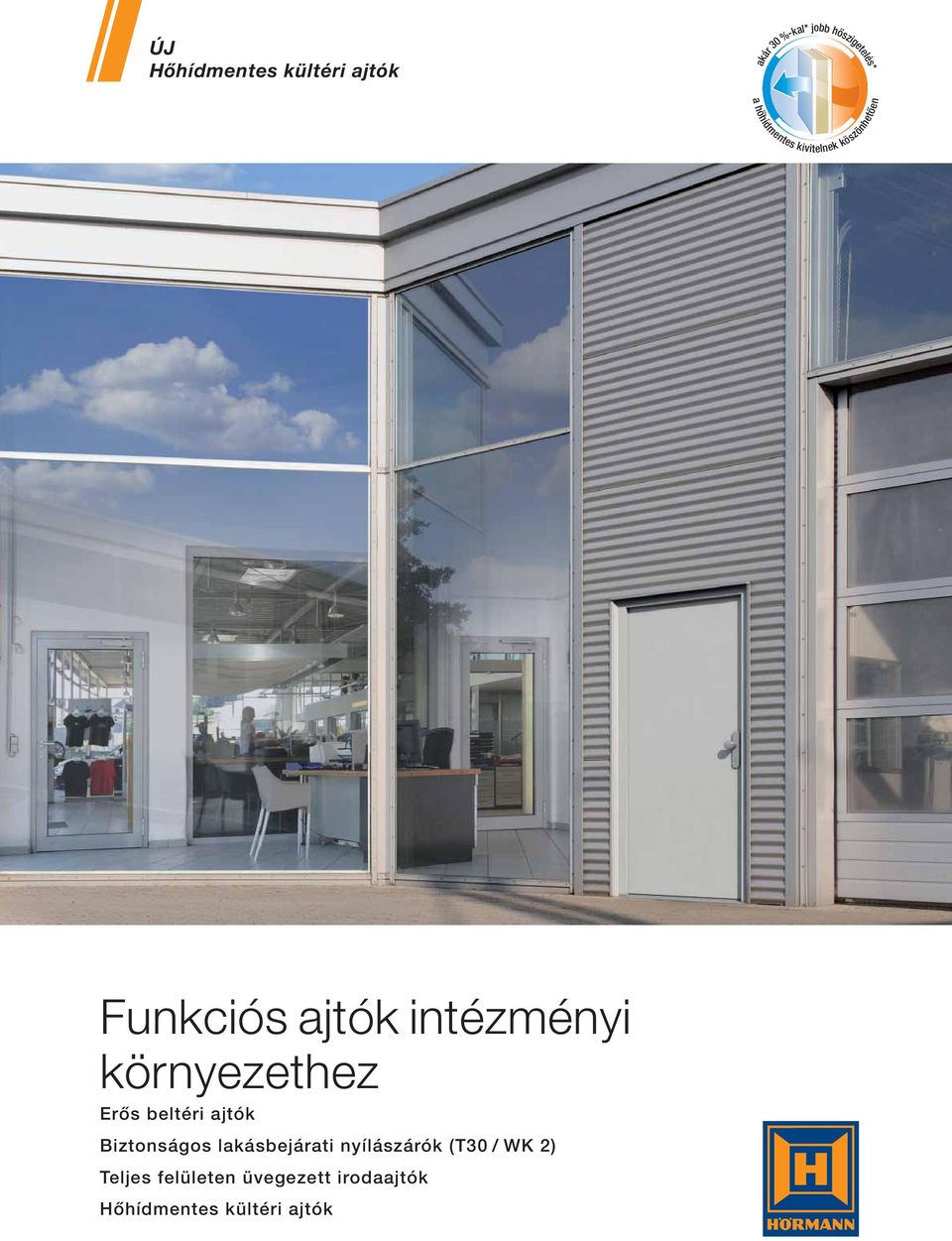

1 ÚJ Hőhídmentes kültéri ajtók akár 30 %-kal* jobb hőszigetelés* a hőhídmentes kivitelnek köszönhetően Funkciós ajtók intézményi környezethez Erős beltéri ajtók Biztonságos lakásbejárati nyílászárók (T30 / WK ) Teljes felületen üvegezett irodaajtók Hőhídmentes kültéri ajtók

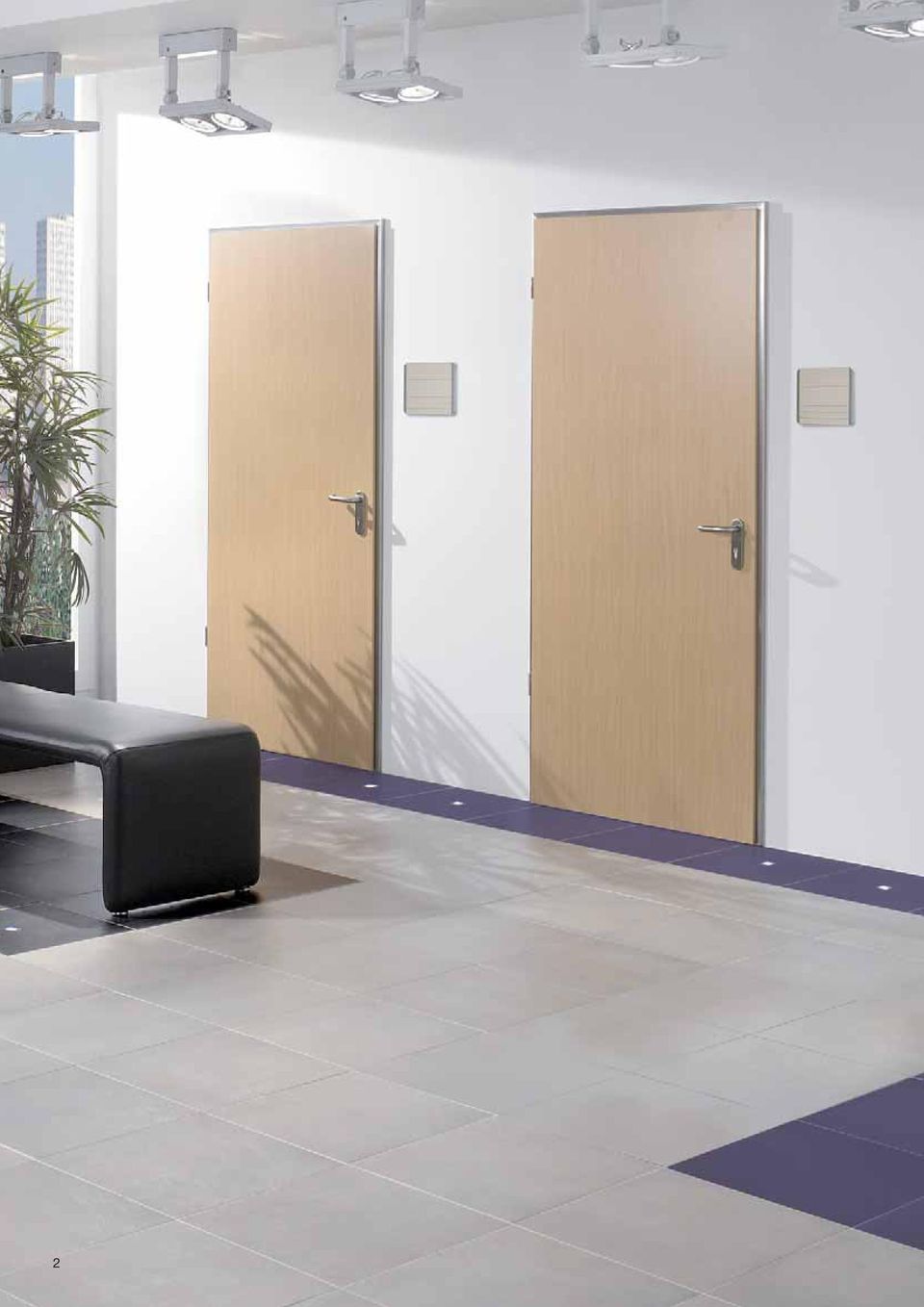

2

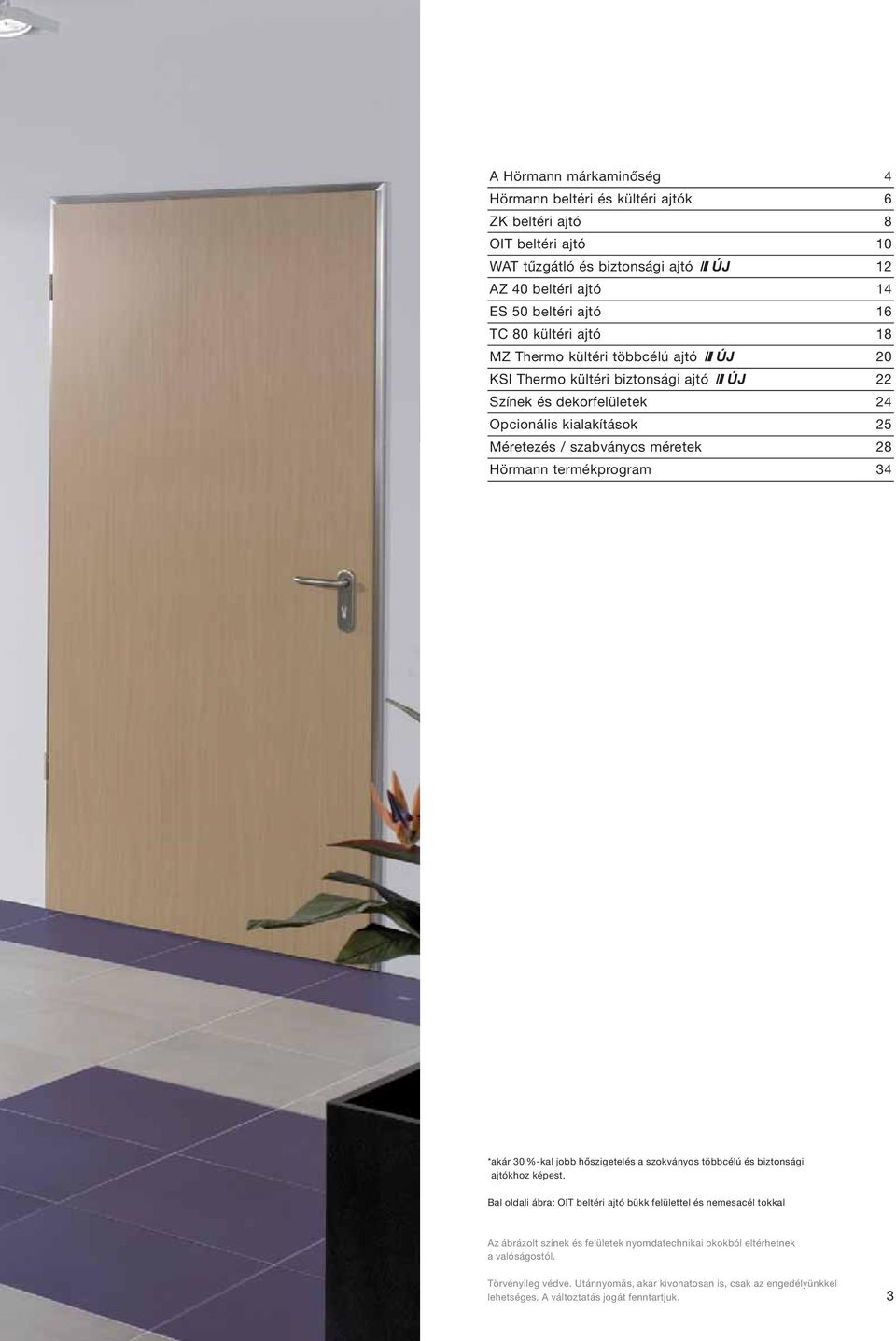

3 A Hörmann márkaminőség Hörmann beltéri és kültéri ajtók 6 ZK beltéri ajtó 8 OIT beltéri ajtó 10 WAT tűzgátló és biztonsági ajtó ÚJ 1 AZ 0 beltéri ajtó 1 ES 50 beltéri ajtó 16 TC 80 kültéri ajtó 18 MZ Thermo kültéri többcélú ajtó ÚJ 0 KSI Thermo kültéri biztonsági ajtó ÚJ Színek és dekorfelületek Opcionális kialakítások 5 Méretezés / szabványos méretek 8 Hörmann termékprogram 3 * akár 30 %-kal jobb hőszigetelés a szokványos többcélú és biztonsági ajtókhoz képest. Bal oldali ábra: OIT beltéri ajtó bükk felülettel és nemesacél tokkal Az ábrázolt színek és felületek nyomdatechnikai okokból eltérhetnek a valóságostól. Törvényileg védve. Utánnyomás, akár kivonatosan is, csak az engedélyünkkel lehetséges. A változtatás jogát fenntartjuk. 3

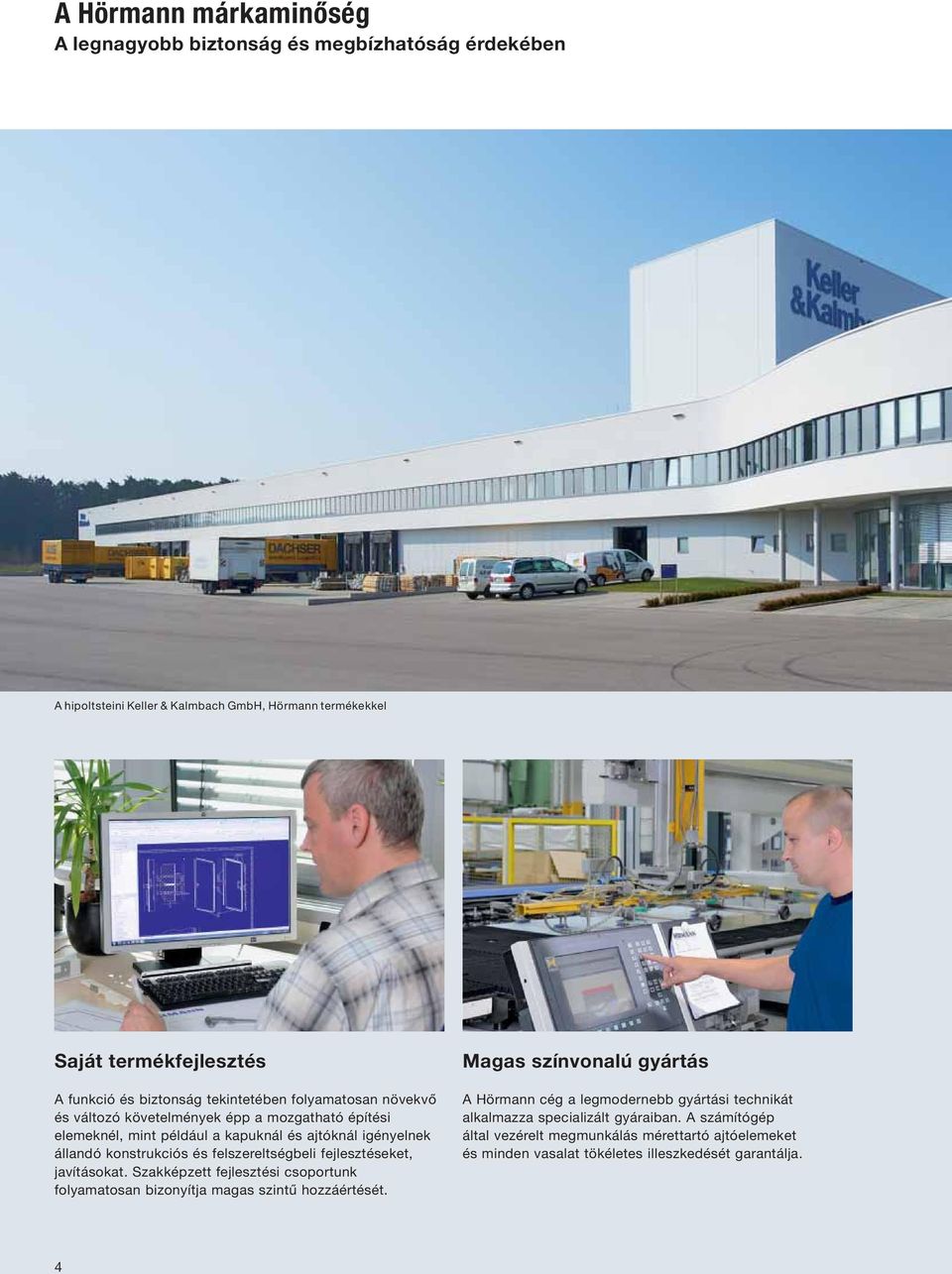

4 A Hörmann márkaminőség A legnagyobb biztonság és megbízhatóság érdekében A hipoltsteini Keller & Kalmbach GmbH, Hörmann termékekkel Saját termékfejlesztés A funkció és biztonság tekintetében folyamatosan növekvő és változó követelmények épp a mozgatható építési elemeknél, mint például a kapuknál és ajtóknál igényelnek állandó konstrukciós és felszereltségbeli fejlesztéseket, javításokat. Szakképzett fejlesztési csoportunk folyamatosan bizonyítja magas szintű hozzáértését. Magas színvonalú gyártás A Hörmann cég a legmodernebb gyártási technikát alkalmazza specializált gyáraiban. A számítógép által vezérelt megmunkálás mérettartó ajtóelemeket és minden vasalat tökéletes illeszkedését garantálja.

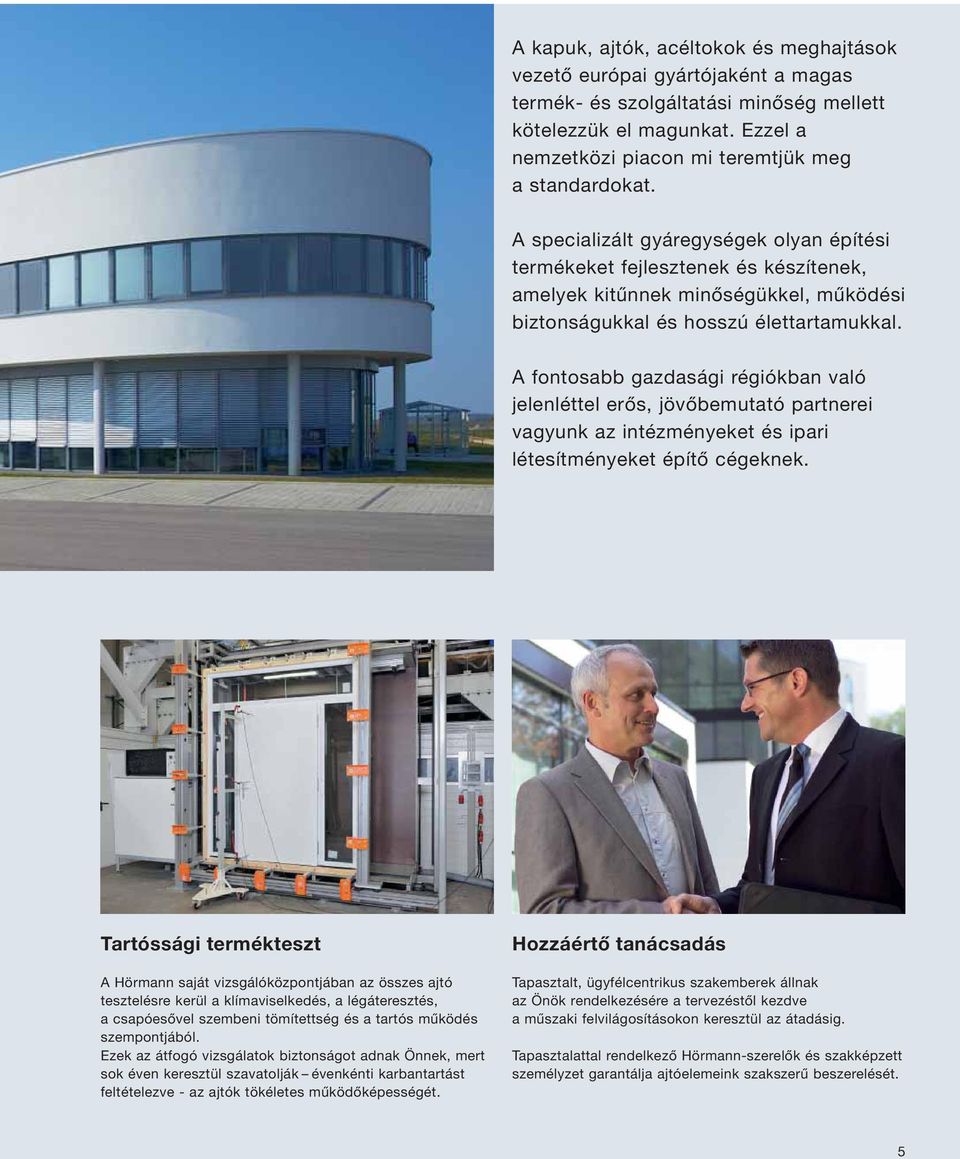

5 A kapuk, ajtók, acéltokok és meghajtások vezető európai gyártójaként a magas termék- és szolgáltatási minőség mellett kötelezzük el magunkat. Ezzel a nemzetközi piacon mi teremtjük meg a standardokat. A specializált gyáregységek olyan építési termékeket fejlesztenek és készítenek, amelyek kitűnnek minőségükkel, működési biztonságukkal és hosszú élettartamukkal. A fontosabb gazdasági régiókban való jelenléttel erős, jövőbemutató partnerei vagyunk az intézményeket és ipari létesítményeket építő cégeknek. Tartóssági termékteszt A Hörmann saját vizsgálóközpontjában az összes ajtó tesztelésre kerül a klímaviselkedés, a légáteresztés, a csapóesővel szembeni tömítettség és a tartós működés szempontjából. Ezek az átfogó vizsgálatok biztonságot adnak Önnek, mert sok éven keresztül szavatolják évenkénti karbantartást feltételezve - az ajtók tökéletes működőképességét. Hozzáértő tanácsadás Tapasztalt, ügyfélcentrikus szakemberek állnak az Önök rendelkezésére a tervezéstől kezdve a műszaki felvilágosításokon keresztül az átadásig. Tapasztalattal rendelkező Hörmann-szerelők és szakképzett személyzet garantálja ajtóelemeink szakszerű beszerelését. 5

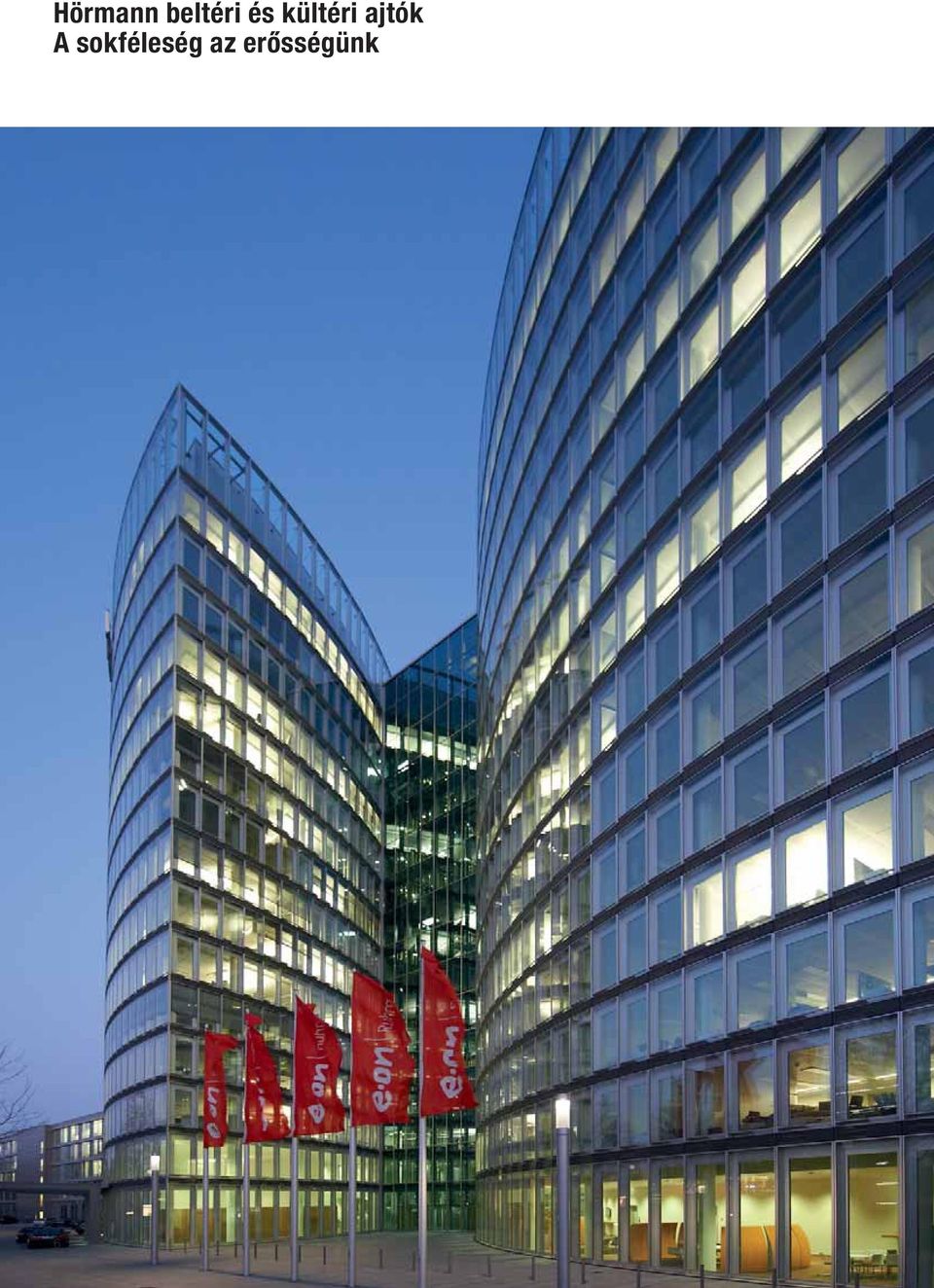

6 Hörmann beltéri és kültéri ajtók A sokféleség az erősségünk 6

7 Erős beltéri ajtók A ZK beltéri ajtókat a sokoldalúságuk miatt évtizedek óta használják irodákban és intézményekben. Masszívak, alaktartóak és strapabíróak. Az OIT beltéri ajtók az iparban, a kereskedelemben, a hivatalokban, az iskolákban és a laktanyákban jelenlévő kemény mindennapi igénybevételhez lettek kifejlesztve. A felhasználási területtől és a követelményektől függően különböző betéteket is kínálunk az ajtókhoz. Biztonságos lakásbejárati ajtók A Hörmann tűzgátló és biztonsági WAT ajtó a helyes választás pl. társasházak lakásbejárati nyílászárójának. Ezek az erős acélajtók az alapkivitelben biztonsági és tűzgátló felszereltséggel rendelkeznek és ezzel a lakók számára az intézmények biztonságának érzetét nyújtják. A szín- és kialakítási variációk biztosítják, hogy az ajtó minden egyedi igénynek is megfeleljen. Teljes felületen üvegezett irodaajtók Az elegáns és filigrán, de stabil AZ 0 és ES 50 alumínium beltéri ajtókat az előkelő beltéri kialakításokhoz ajánljuk, pl. irodákhoz és igazgatóságokhoz. Az ajtók megjelenése harmonikusan illeszthető a belső architektúrához. A nagyfelületű üvegezés világos, barátságos atmoszférát biztosít. Ezek az alumíniumajtók megfelelnek az igényes beltéri ajtókkal szemben támasztott minőségi és kialakítási követelményeknek. Hőhídmentes kültéri ajtók Az energiaköltségek minimalizálása napjainkban talán fontosabb tényező, mint valaha is volt. Ezt figyelembe véve igen ajánlott az MZ Thermo kültéri ajtó használata. Ez a hőhídmentes ajtólappal, tokkal és körbefutó aljzattömítéssel rendelkező többcélú ajtó, a szokványos többcélú ajtókhoz képest, akár 30 %-kal jobb hőszigetelést tesz lehetővé. Különösen biztonságos kültéri nyílászáróként ez az ajtószerkezet WK kivitelben, KSI Thermo ajtóként kapható. A világos és reprezentatív bejáratokhoz a TC 80 keretszerkezetes, teljes felületen üvegezett ajtó ajánlott. Bal oldali kép: Az esseni EON Főigazgatóság, Hörmann termékekkel 7

8 ZK beltéri ajtó Igazoltan kedvező árú megoldás 1- és -szárnyú Ajtólapként vagy ajtóelemként A ZK ajtók egyszerűen felakasztható ajtólapként vagy komplett, beépítésre kész ajtóelemként kaphatók. Ajtólap Az ajtólapot beépített zárral és galvanizált horganyzású V 000 pántfelsőkkel, melyek fixen a merevítőbetétekbe vannak csavarozva, de kilincsgarnitúra nélkül szállítjuk. Ajtóelem Az ajtólap kilincsgarnitúrával és alapkivitelben 1,5 mm vastag horganyzott és porszórt fehér (RAL 9016) színű acéllemezből készült speciális saroktokkal van felszerelve. 1 3 Tokok felszereltsége A tok egy 3-oldali PVC tömítőprofillal, felhegesztett pántalsókkal és tiplis falazófülekkel rendelkezik. A ZK ajtólapok felszerelhetők meglévő szabványos tokokra, és természetesen minden Hörmann acéltokra (melyek elő vannak készítve V 8000 sorozatú pántokhoz). Az ajtólap max. 0 mm-rel rövidíthető Alul az ajtólap egy megfelelő fűrész segítségével lerövidíthető, ami pl. felújításnál lehet hasznos. 1 A strapabíró ajtólap: alaktartó, nincs vetemedés A jobb stabilitás érdekében a sűrű papír rácsbetét teljes felületen az acéllemezhez van ragasztva. 3 Papír rácsbetét Ragasztóanyag Horganyréteg Acél Porszórásos bevonat / műanyag fólia 8 Kép: ZK beltéri ajtó porszórt szürke (RAL 700) színű alapozással, fehér rozettás garnitúrával (egyedi felszereltség)

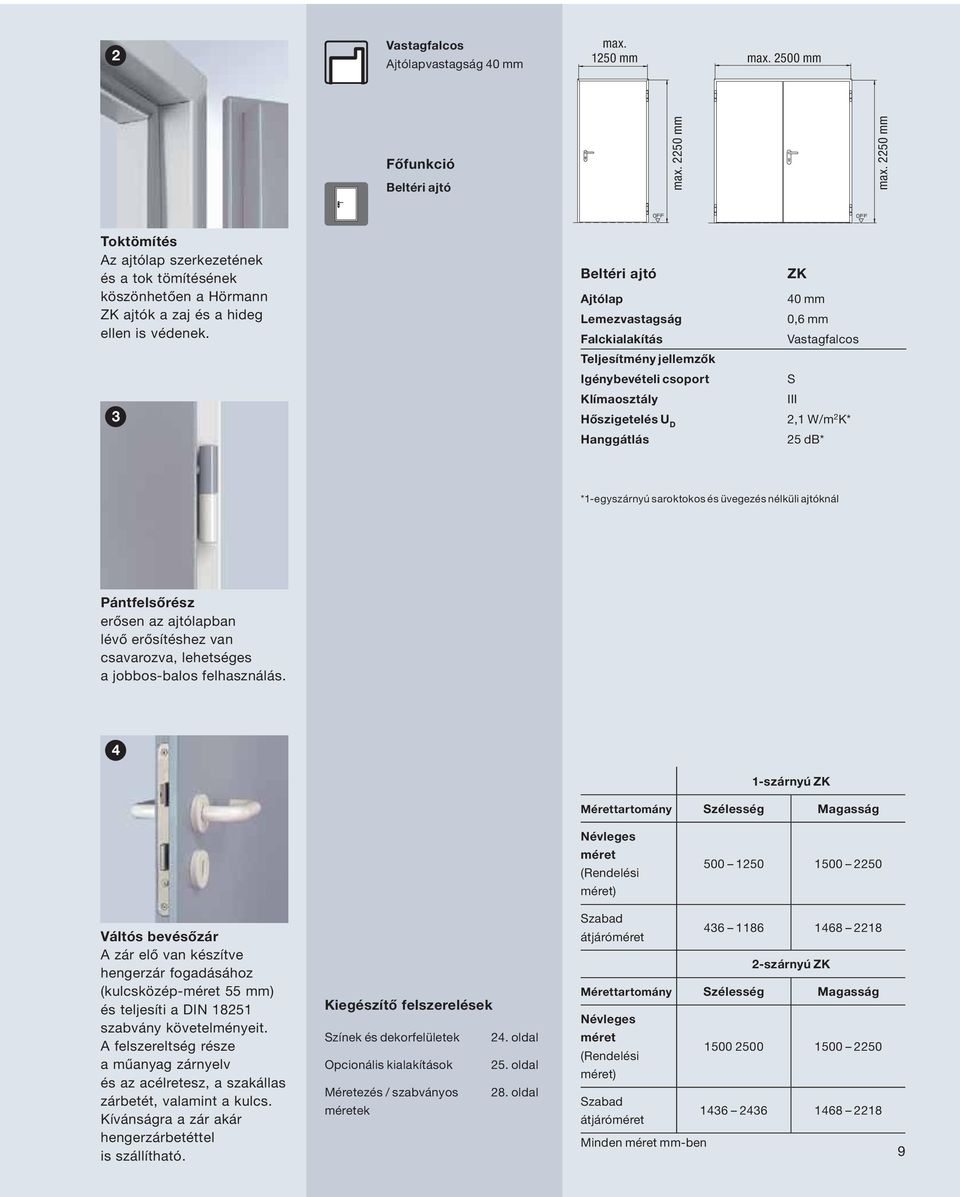

9 Vastagfalcos Ajtólapvastagság 0 mm max. 150 mm max. 500 mm Főfunkció Beltéri ajtó max. 50 mm max. 50 mm Toktömítés Az ajtólap szerkezetének és a tok tömítésének köszönhetően a Hörmann ZK ajtók a zaj és a hideg ellen is védenek. 3 Beltéri ajtó ZK Ajtólap 0 mm Lemezvastagság 0,6 mm Falckialakítás Vastagfalcos Teljesítmény jellemzők Igénybevételi csoport S Klímaosztály III Hőszigetelés U D,1 W/m K* Hanggátlás 5 db* * 1-egyszárnyú saroktokos és üvegezés nélküli ajtóknál Pántfelsőrész erősen az ajtólapban lévő erősítéshez van csavarozva, lehetséges a jobbos-balos felhasználás. 1-szárnyú ZK Mérettartomány Szélesség Magasság Névleges méret (Rendelési méret) Váltós bevésőzár A zár elő van készítve hengerzár fogadásához (kulcsközép-méret 55 mm) és teljesíti a DIN 1851 szabvány követelményeit. A felszereltség része a műanyag zárnyelv és az acélretesz, a szakállas zárbetét, valamint a kulcs. Kívánságra a zár akár hengerzárbetéttel is szállítható. Kiegészítő felszerelések Színek és dekorfelületek. oldal Opcionális kialakítások 5. oldal Méretezés / szabványos 8. oldal méretek Szabad átjáróméret szárnyú ZK Mérettartomány Szélesség Magasság Névleges méret (Rendelési méret) Szabad átjáróméret Minden méret mm-ben 9

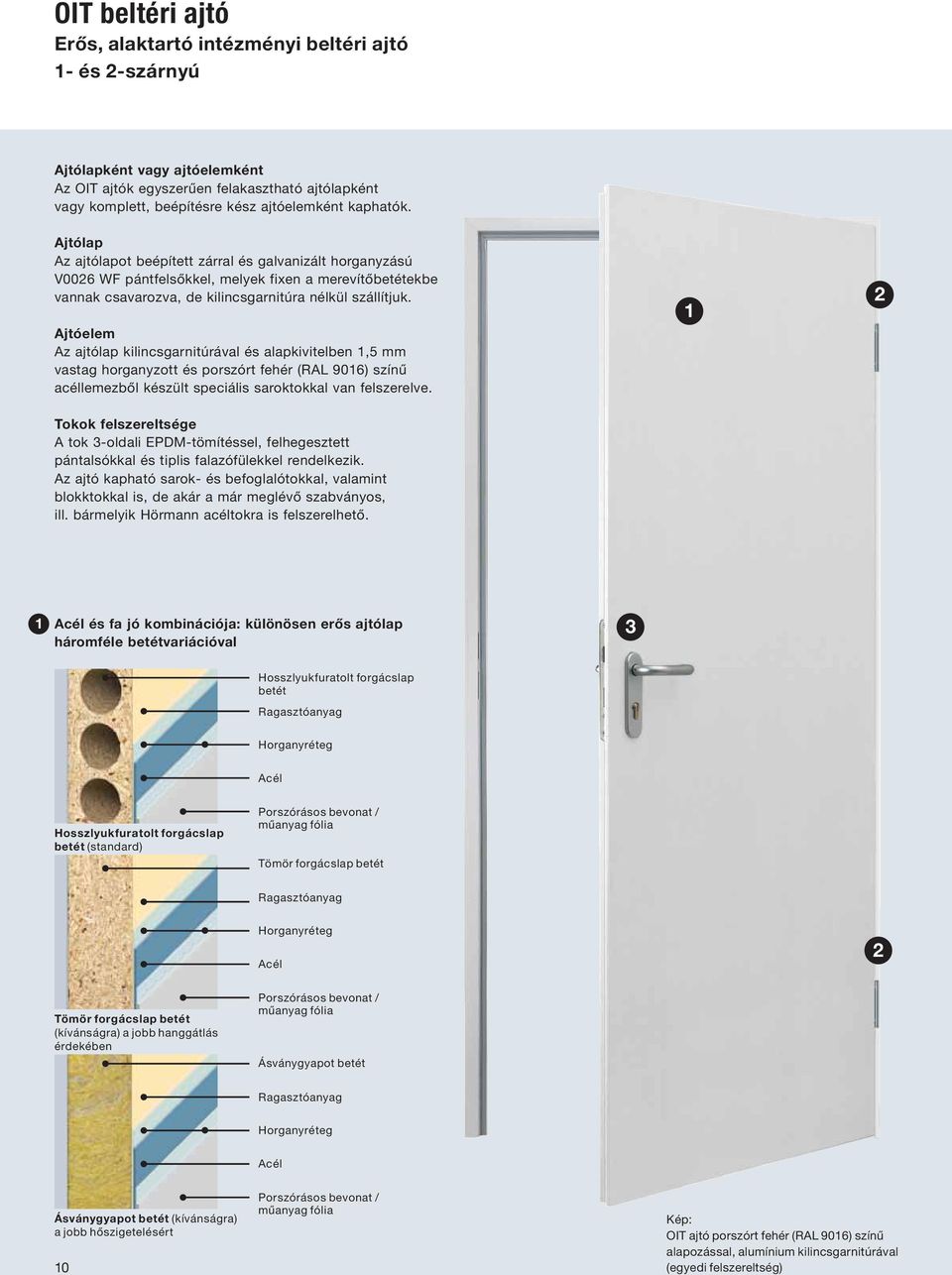

10 OIT beltéri ajtó Erős, alaktartó intézményi beltéri ajtó 1- és -szárnyú Ajtólapként vagy ajtóelemként Az OIT ajtók egyszerűen felakasztható ajtólapként vagy komplett, beépítésre kész ajtóelemként kaphatók. Ajtólap Az ajtólapot beépített zárral és galvanizált horganyzású V006 WF pántfelsőkkel, melyek fixen a merevítőbetétekbe vannak csavarozva, de kilincsgarnitúra nélkül szállítjuk. Ajtóelem Az ajtólap kilincsgarnitúrával és alapkivitelben 1,5 mm vastag horganyzott és porszórt fehér (RAL 9016) színű acéllemezből készült speciális saroktokkal van felszerelve. Tokok felszereltsége A tok 3-oldali EPDM-tömítéssel, felhegesztett pántalsókkal és tiplis falazófülekkel rendelkezik. Az ajtó kapható sarok- és befoglalótokkal, valamint blokktokkal is, de akár a már meglévő szabványos, ill. bármelyik Hörmann acéltokra is felszerelhető. 1 1 Acél és fa jó kombinációja: különösen erős ajtólap háromféle betétvariációval 3 Hosszlyukfuratolt forgácslap betét Ragasztóanyag Horganyréteg Acél Hosszlyukfuratolt forgácslap betét (standard) Porszórásos bevonat / műanyag fólia Tömör forgácslap betét Ragasztóanyag Horganyréteg Acél Tömör forgácslap betét (kívánságra) a jobb hanggátlás érdekében Porszórásos bevonat / műanyag fólia Ásványgyapot betét Ragasztóanyag Horganyréteg Acél Ásványgyapot betét (kívánságra) a jobb hőszigetelésért 10 Porszórásos bevonat / műanyag fólia Kép: OIT ajtó porszórt fehér (RAL 9016) színű alapozással, alumínium kilincsgarnitúrával (egyedi felszereltség)

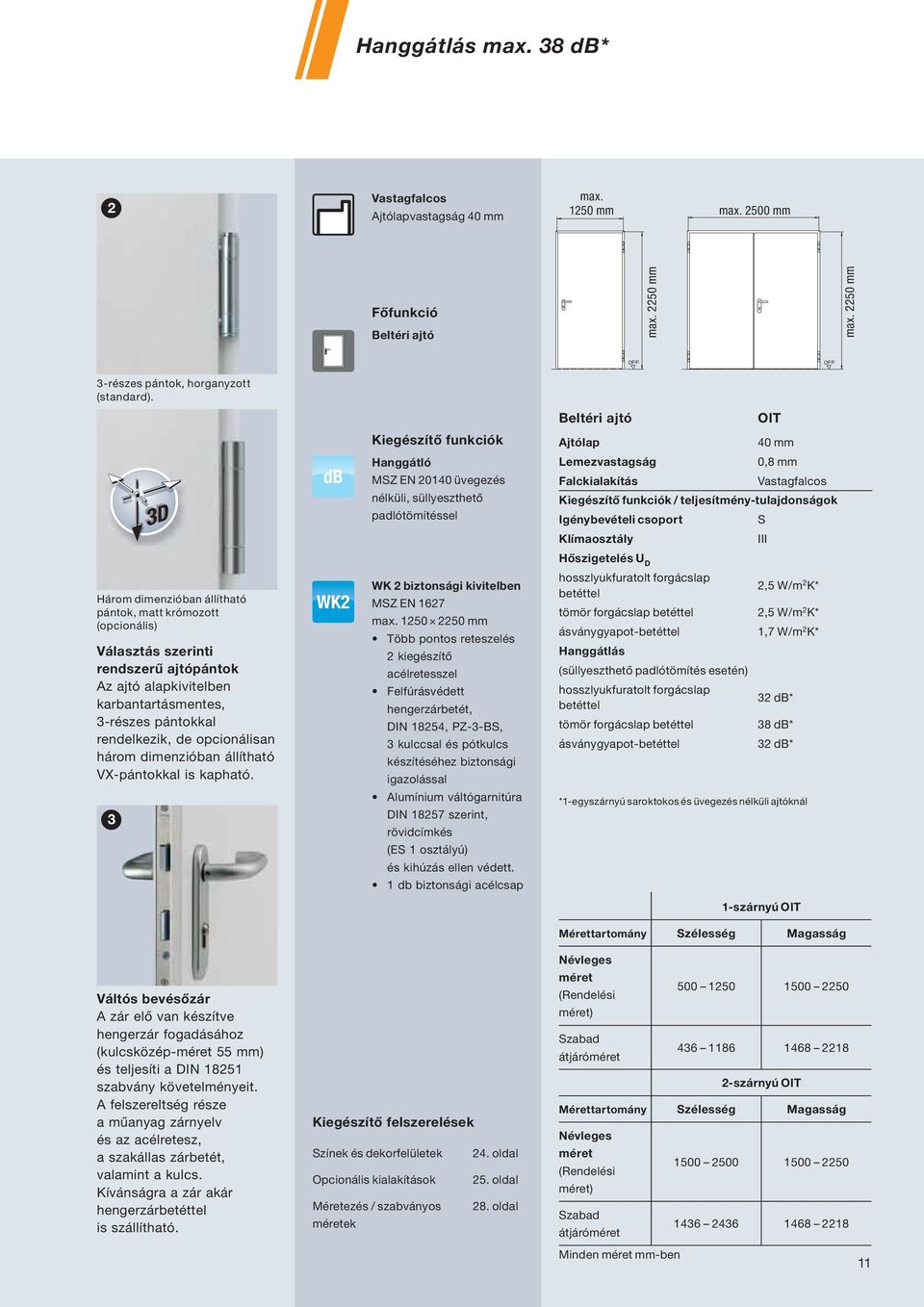

11 Hanggátlás max. 38 db* Vastagfalcos Ajtólapvastagság 0 mm max. 150 mm max. 500 mm Főfunkció Beltéri ajtó max. 50 mm max. 50 mm 3-részes pántok, horganyzott (standard). Beltéri ajtó OIT Kiegészítő funkciók Ajtólap 0 mm db Hanggátló MSZ EN 010 üvegezés nélküli, süllyeszthető padlótömítéssel Lemezvastagság 0,8 mm Falckialakítás Vastagfalcos Kiegészítő funkciók / teljesítmény-tulajdonságok Igénybevételi csoport S Klímaosztály III Három dimenzióban állítható pántok, matt krómozott (opcionális) Választás szerinti rendszerű ajtópántok Az ajtó alapkivitelben karbantartásmentes, 3-részes pántokkal rendelkezik, de opcionálisan három dimenzióban állítható VX-pántokkal is kapható. 3 WK WK biztonsági kivitelben MSZ EN 167 max mm Több pontos reteszelés kiegészítő acélretesszel Felfúrásvédett hengerzárbetét, DIN 185, PZ-3-BS, 3 kulccsal és pótkulcs készítéséhez biztonsági igazolással Alumínium váltógarnitúra DIN 1857 szerint, rövidcímkés (ES 1 osztályú) és kihúzás ellen védett. 1 db biztonsági acélcsap Hőszigetelés U D hosszlyukfuratolt forgácslap,5 W/m betéttel K* tömör forgácslap betéttel,5 W/m K* ásványgyapot-betéttel 1,7 W/m K* Hanggátlás (süllyeszthető padlótömítés esetén) hosszlyukfuratolt forgácslap 3 db* betéttel tömör forgácslap betéttel 38 db* ásványgyapot-betéttel 3 db* * 1-egyszárnyú saroktokos és üvegezés nélküli ajtóknál 1-szárnyú OIT Mérettartomány Szélesség Magasság Váltós bevésőzár A zár elő van készítve hengerzár fogadásához (kulcsközép-méret 55 mm) és teljesíti a DIN 1851 szabvány követelményeit. A felszereltség része a műanyag zárnyelv és az acélretesz, a szakállas zárbetét, valamint a kulcs. Kívánságra a zár akár hengerzárbetéttel is szállítható. Kiegészítő felszerelések Színek és dekorfelületek. oldal Opcionális kialakítások 5. oldal Méretezés / szabványos 8. oldal méretek Névleges méret (Rendelési méret) Szabad átjáróméret szárnyú OIT Mérettartomány Szélesség Magasság Névleges méret (Rendelési méret) Szabad átjáróméret Minden méret mm-ben 11

12 WAT tűzgátló és biztonsági ajtó A biztonságos lakásbejárati nyílászáró 1-szárnyú ÚJ Ajtóelem A WAT ajtókat komplett, beépítésre kész ajtóelemként szállítjuk. A belső elhelyezésű szendvicspaneles ajtólap horganyzott, 0,6 mm vastag, porszórt alapozású acéllemezből készül, mely alapkivitelben fehér (RAL 9016) színű. 1 Tokok felszereltsége A tok 3-oldali tűzgátló profillal, a 3D pántok számára hátulról behegesztett fogadótáskákkal és tiplis falazófülekkel van felszerelve. A tűzgátló és biztonsági WAT ajtó kőműves falhoz való sarok- és befoglalótokkal, valamint nyílásba építéshez blokktokkal kapható. 1 Erős ajtólap: a megbízható biztonságért és tűzgátlásért 3 Szendvicslap Ragasztóanyag Horganyréteg Acél Szendvicslap Porszórásos bevonat / műanyag fólia 1 Kép: WAT ajtó porszórt fehér (RAL 9016) színű alapozással, alumínium kilincsgarnitúrával

13 Vastagfalcos Ajtólapvastagság 0 mm max. 116 mm T30 Főfunkciók Tűzgátló max. 13 mm 3-D-pántok Az ajtó három dimenzióban állítható pántokkal (1 rugós pánt, 1 konstrukciós pánt) rendelkezik. 3 WK WK biztonsági kivitelben Beltéri ajtó Tűzgátló- és biztonsági ajtó Ajtólap Lemezvastagság Falckialakítás Teljesítmény jellemzők Igénybevételi csoport Klímaosztály Hőszigetelés U D Hanggátlás Tartós működőképesség vizsgálata WAT 0 mm 0,6 mm Vastagfalcos S III,3 W/m K 30 db C5 osztály 3 masszív biztonsági csap gyakorlatilag lehetetlenné teszi a pántoldal felől való kiemelést. Több ponton záródó zár A zárhoz egy alumínium biztonsági váltógarnitúra (DIN 1857 szerint ES1 osztályú) tartozik. Kívánságra akár szálcsiszolt nemesacél garnitúrával és felfúrás ellen védett hengerzárral (DIN 185 PZ--BS) is szállítható, beleértve a 3 acélnyelvet és a horgas reteszt is. Kiegészítő felszerelések Színek és dekorfelületek. oldal Opcionális kialakítások 7. oldal Méretezés / szabványos 9. oldal méretek WAT Mérettartomány Szélesség Magasság Névleges méret (Rendelési méret) Szabad átjáróméret Minden méret mm-ben 13

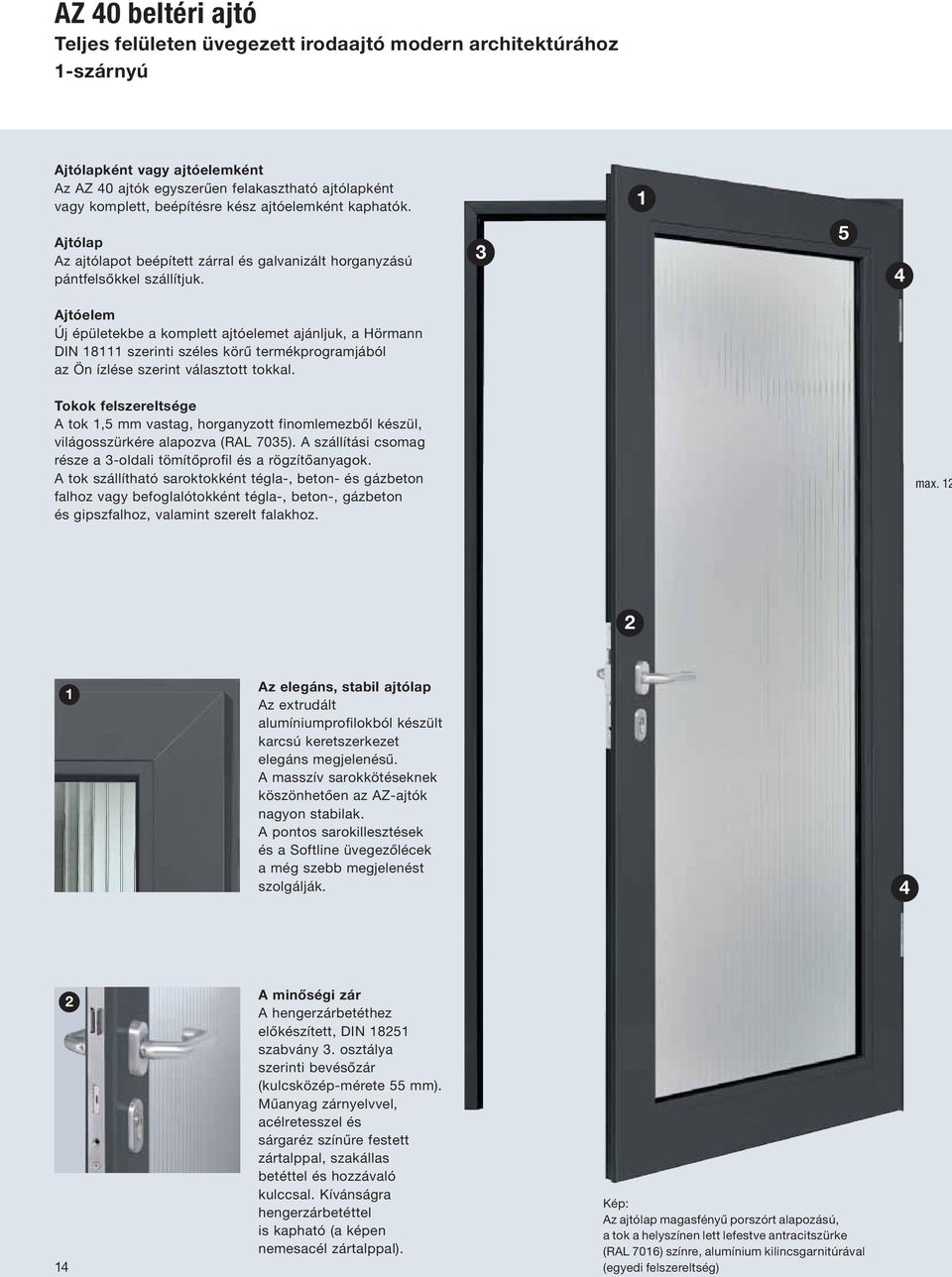

14 AZ 0 beltéri ajtó Teljes felületen üvegezett irodaajtó modern architektúrához 1-szárnyú Ajtólapként vagy ajtóelemként Az AZ 0 ajtók egyszerűen felakasztható ajtólapként vagy komplett, beépítésre kész ajtóelemként kaphatók. 1 Ajtólap Az ajtólapot beépített zárral és galvanizált horganyzású pántfelsőkkel szállítjuk. 3 5 Ajtóelem Új épületekbe a komplett ajtóelemet ajánljuk, a Hörmann DIN szerinti széles körű termékprogramjából az Ön ízlése szerint választott tokkal. Tokok felszereltsége A tok 1,5 mm vastag, horganyzott finomlemezből készül, világosszürkére alapozva (RAL 7035). A szállítási csomag része a 3-oldali tömítőprofil és a rögzítőanyagok. A tok szállítható saroktokként tégla-, beton- és gázbeton falhoz vagy befoglalótokként tégla-, beton-, gázbeton és gipszfalhoz, valamint szerelt falakhoz. max. 1 1 Az elegáns, stabil ajtólap Az extrudált alumíniumprofilokból készült karcsú keretszerkezet elegáns megjelenésű. A masszív sarokkötéseknek köszönhetően az AZ-ajtók nagyon stabilak. A pontos sarokillesztések és a Softline üvegezőlécek a még szebb megjelenést szolgálják. 1 A minőségi zár A hengerzárbetéthez előkészített, DIN 1851 szabvány 3. osztálya szerinti bevésőzár (kulcsközép-mérete 55 mm). Műanyag zárnyelvvel, acélretesszel és sárgaréz színűre festett zártalppal, szakállas betéttel és hozzávaló kulccsal. Kívánságra hengerzárbetéttel is kapható (a képen nemesacél zártalppal). Kép: Az ajtólap magasfényű porszórt alapozású, a tok a helyszínen lett lefestve antracitszürke (RAL 7016) színre, alumínium kilincsgarnitúrával (egyedi felszereltség)

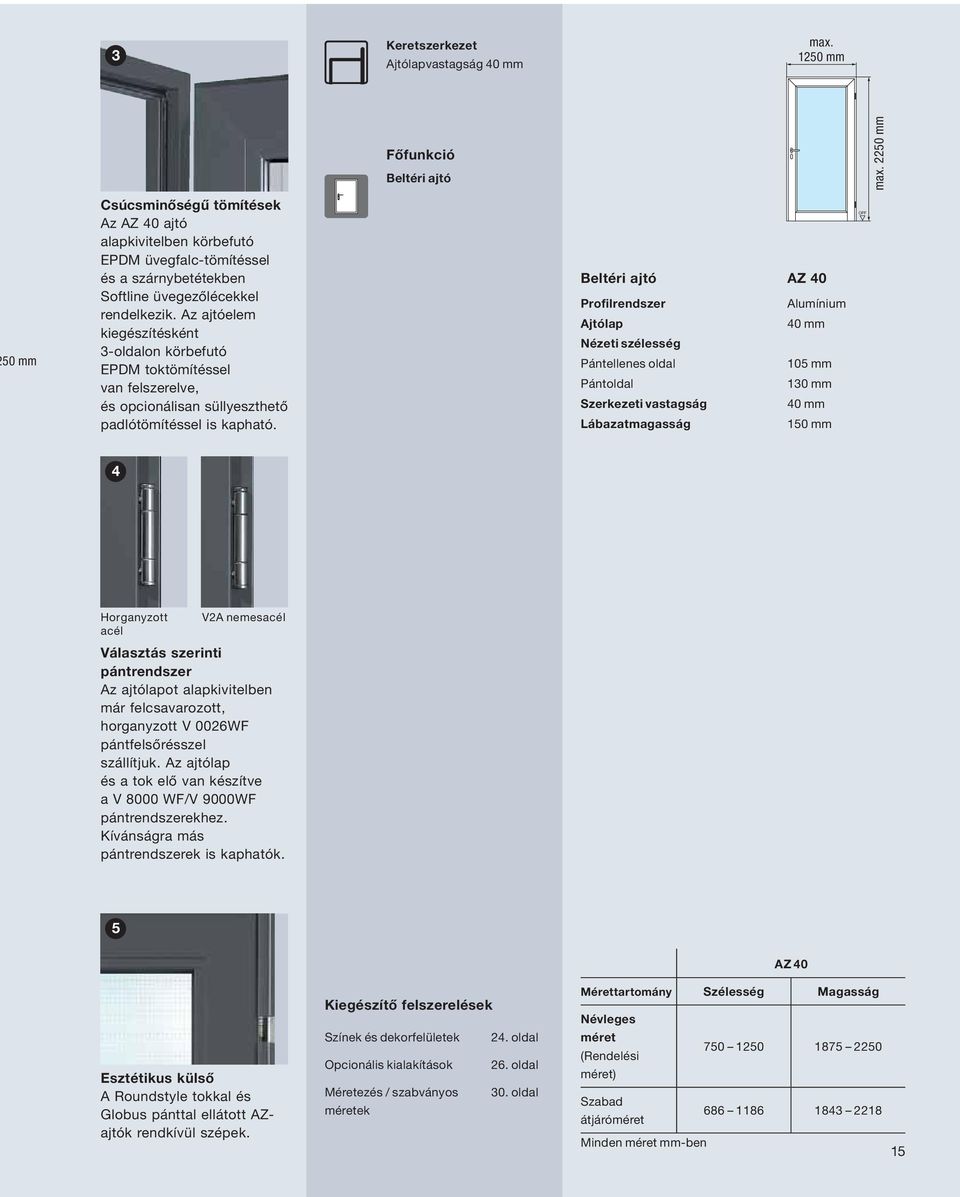

15 3 Keretszerkezet Ajtólapvastagság 0 mm max. 150 mm Főfunkció Beltéri ajtó max. 50 mm 50 mm Csúcsminőségű tömítések Az AZ 0 ajtó alapkivitelben körbefutó EPDM üvegfalc-tömítéssel és a szárnybetétekben Softline üvegezőlécekkel rendelkezik. Az ajtóelem kiegészítésként 3-oldalon körbefutó EPDM toktömítéssel van felszerelve, és opcionálisan süllyeszthető padlótömítéssel is kapható. Beltéri ajtó AZ 0 Profilrendszer Alumínium Ajtólap 0 mm Nézeti szélesség Pántellenes oldal 105 mm Pántoldal 130 mm Szerkezeti vastagság 0 mm Lábazatmagasság 150 mm OFF Horganyzott acél VA nemesacél Választás szerinti pántrendszer Az ajtólapot alapkivitelben már felcsavarozott, horganyzott V 006WF pántfelsőrésszel szállítjuk. Az ajtólap és a tok elő van készítve a V 8000 WF/V 9000WF pántrendszerekhez. Kívánságra más pántrendszerek is kaphatók. 5 AZ 0 Esztétikus külső A Roundstyle tokkal és Globus pánttal ellátott AZajtók rendkívül szépek. Kiegészítő felszerelések Színek és dekorfelületek. oldal Opcionális kialakítások 6. oldal Méretezés / szabványos 30. oldal méretek Mérettartomány Szélesség Magasság Névleges méret (Rendelési méret) Szabad átjáróméret Minden méret mm-ben 15

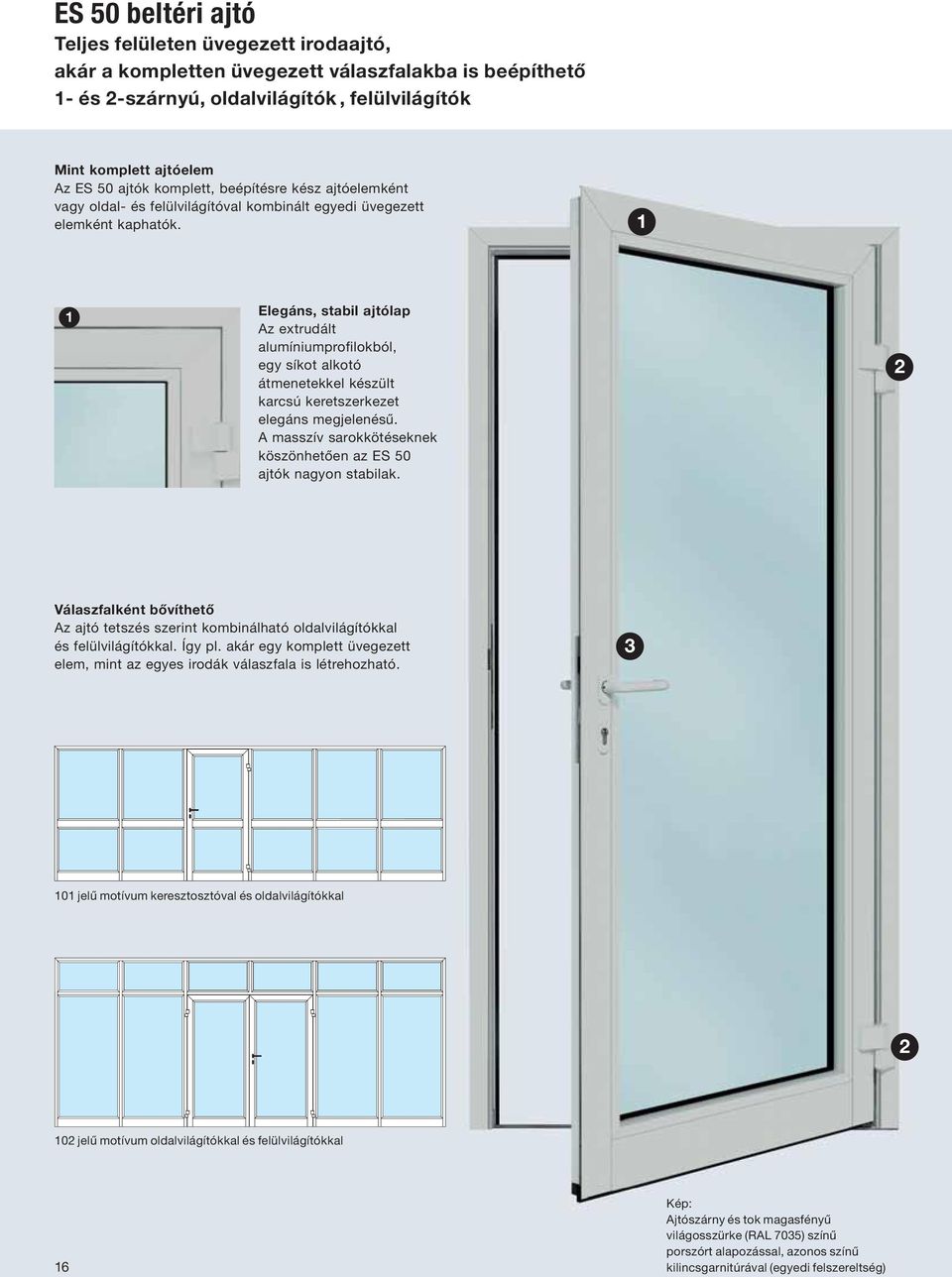

16 ES 50 beltéri ajtó Teljes felületen üvegezett irodaajtó, akár a kompletten üvegezett válaszfalakba is beépíthető 1- és -szárnyú, oldalvilágítók, felülvilágítók Mint komplett ajtóelem Az ES 50 ajtók komplett, beépítésre kész ajtóelemként vagy oldal- és felülvilágítóval kombinált egyedi üvegezett elemként kaphatók. 1 1 Elegáns, stabil ajtólap Az extrudált alumíniumprofilokból, egy síkot alkotó átmenetekkel készült karcsú keretszerkezet elegáns megjelenésű. A masszív sarokkötéseknek köszönhetően az ES 50 ajtók nagyon stabilak. Válaszfalként bővíthető Az ajtó tetszés szerint kombinálható oldalvilágítókkal és felülvilágítókkal. Így pl. akár egy komplett üvegezett elem, mint az egyes irodák válaszfala is létrehozható jelű motívum keresztosztóval és oldalvilágítókkal 10 jelű motívum oldalvilágítókkal és felülvilágítókkal 16 Kép: Ajtószárny és tok magasfényű világosszürke (RAL 7035) színű porszórt alapozással, azonos színű kilincsgarnitúrával (egyedi felszereltség)

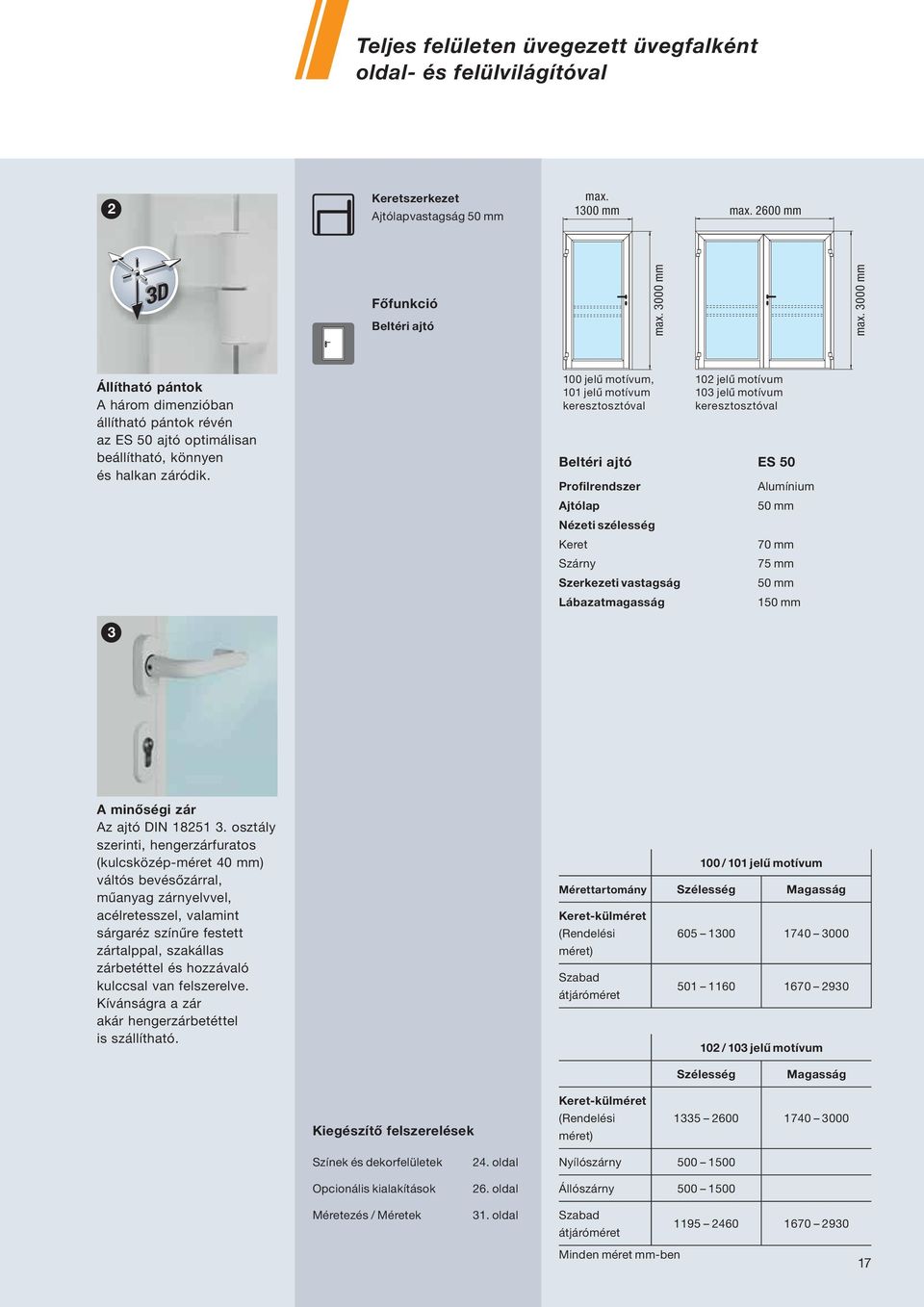

17 Teljes felületen üvegezett üvegfalként oldal- és felülvilágítóval Keretszerkezet Ajtólapvastagság 50 mm max mm max. 600 mm Főfunkció Beltéri ajtó max mm max mm Állítható pántok A három dimenzióban állítható pántok révén az ES 50 ajtó optimálisan beállítható, könnyen és halkan záródik. 100 jelű motívum, 101 jelű motívum keresztosztóval Beltéri ajtó ES 50 Profilrendszer Ajtólap Nézeti szélesség Keret Szárny Szerkezeti vastagság Lábazatmagasság 10 jelű motívum 103 jelű motívum keresztosztóval Alumínium 50 mm 70 mm 75 mm 50 mm 150 mm 3 A minőségi zár Az ajtó DIN osztály szerinti, hengerzárfuratos (kulcsközép-méret 0 mm) váltós bevésőzárral, műanyag zárnyelvvel, acélretesszel, valamint sárgaréz színűre festett zártalppal, szakállas zárbetéttel és hozzávaló kulccsal van felszerelve. Kívánságra a zár akár hengerzárbetéttel is szállítható. 100 / 101 jelű motívum Mérettartomány Szélesség Magasság Keret-külméret (Rendelési méret) Szabad átjáróméret / 103 jelű motívum Szélesség Magasság Kiegészítő felszerelések Keret-külméret (Rendelési méret) Színek és dekorfelületek Opcionális kialakítások Méretezés / Méretek. oldal 6. oldal 31. oldal Nyílószárny Állószárny Szabad átjáróméret Minden méret mm-ben 17

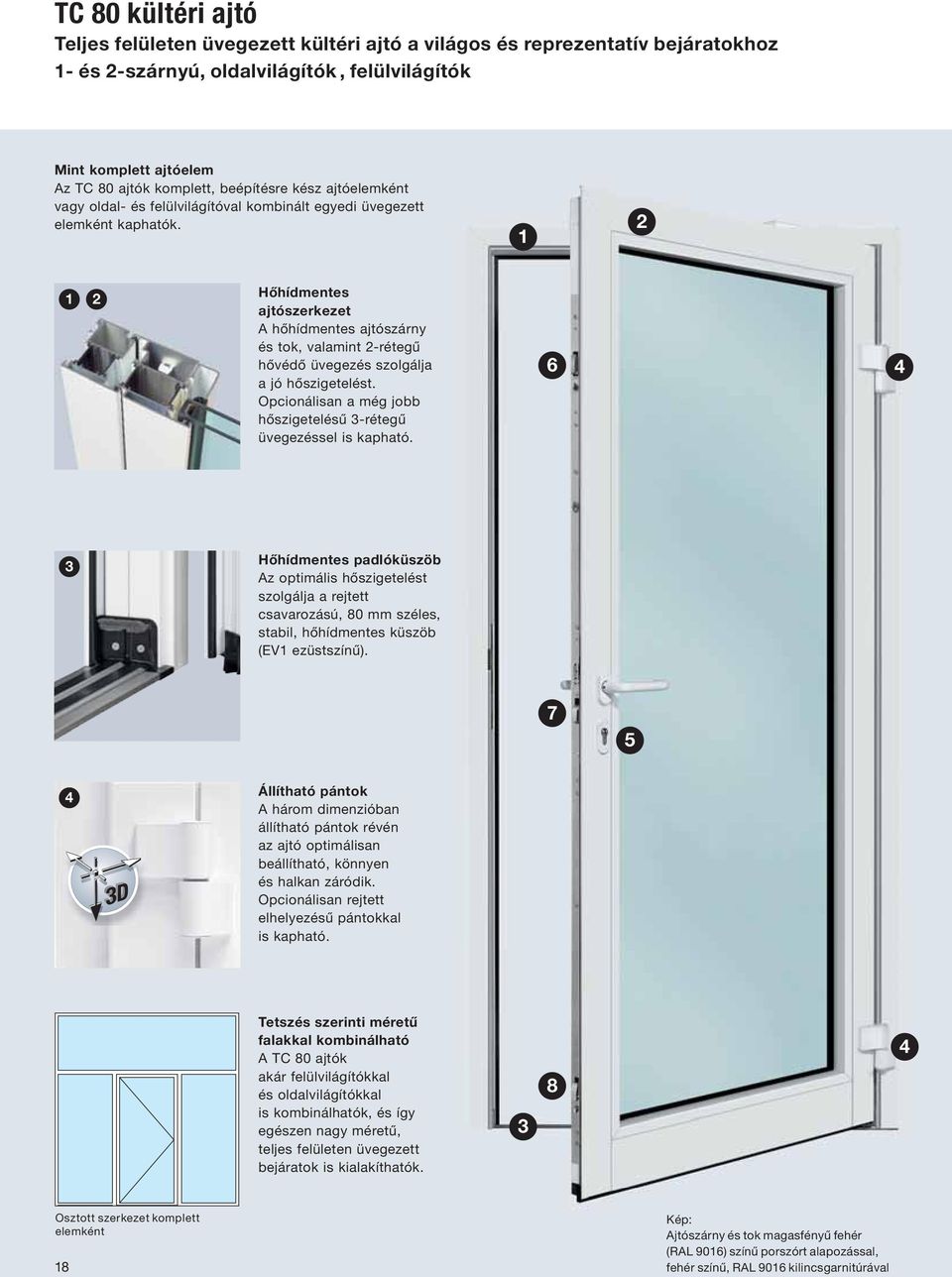

18 TC 80 kültéri ajtó Teljes felületen üvegezett kültéri ajtó a világos és reprezentatív bejáratokhoz 1- és -szárnyú, oldalvilágítók, felülvilágítók Mint komplett ajtóelem Az TC 80 ajtók komplett, beépítésre kész ajtóelemként vagy oldal- és felülvilágítóval kombinált egyedi üvegezett elemként kaphatók. 1 1 Hőhídmentes ajtószerkezet A hőhídmentes ajtószárny és tok, valamint -rétegű hővédő üvegezés szolgálja a jó hőszigetelést. Opcionálisan a még jobb hőszigetelésű 3-rétegű üvegezéssel is kapható. 6 3 Hőhídmentes padlóküszöb Az optimális hőszigetelést szolgálja a rejtett csavarozású, 80 mm széles, stabil, hőhídmentes küszöb (EV1 ezüstszínű). 7 5 Állítható pántok A három dimenzióban állítható pántok révén az ajtó optimálisan beállítható, könnyen és halkan záródik. Opcionálisan rejtett elhelyezésű pántokkal is kapható. Tetszés szerinti méretű falakkal kombinálható A TC 80 ajtók akár felülvilágítókkal és oldalvilágítókkal is kombinálhatók, és így egészen nagy méretű, teljes felületen üvegezett bejáratok is kialakíthatók. 3 8 Osztott szerkezet komplett elemként 18 Kép: Ajtószárny és tok magasfényű fehér (RAL 9016) színű porszórt alapozással, fehér színű, RAL 9016 kilincsgarnitúrával

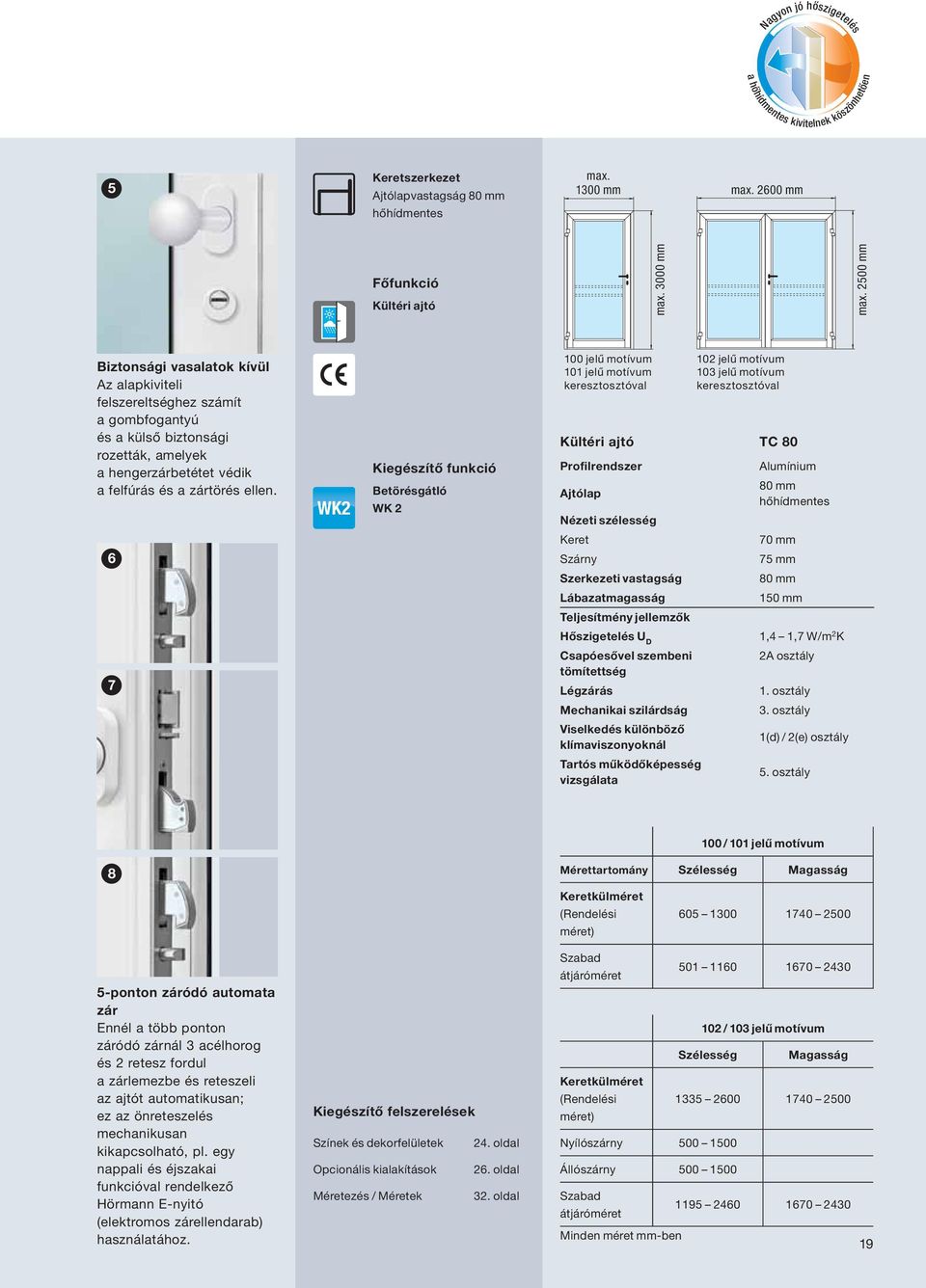

19 Nagyon jó hőszigetelés a hőhídmentes kivitelnek köszönhetően 5 Keretszerkezet Ajtólapvastagság 80 mm hőhídmentes max mm max. 600 mm Főfunkció Kültéri ajtó max mm max. 500 mm Biztonsági vasalatok kívül Az alapkiviteli felszereltséghez számít a gombfogantyú és a külső biztonsági rozetták, amelyek a hengerzárbetétet védik a felfúrás és a zártörés ellen. 6 7 WK Kiegészítő funkció Betörésgátló WK 100 jelű motívum 101 jelű motívum keresztosztóval Kültéri ajtó TC 80 Profilrendszer Ajtólap Nézeti szélesség Keret Szárny Szerkezeti vastagság Lábazatmagasság Teljesítmény jellemzők Hőszigetelés U D Csapóesővel szembeni tömítettség Légzárás Mechanikai szilárdság Viselkedés különböző klímaviszonyoknál Tartós működőképesség vizsgálata 10 jelű motívum 103 jelű motívum keresztosztóval Alumínium 80 mm hőhídmentes 70 mm 75 mm 80 mm 150 mm 1, 1,7 W/m K A osztály 1. osztály 3. osztály 1(d) / (e) osztály 5. osztály 100 / 101 jelű motívum 8 Mérettartomány Szélesség Magasság Keretkülméret (Rendelési méret) ponton záródó automata zár Ennél a több ponton záródó zárnál 3 acélhorog és retesz fordul a zárlemezbe és reteszeli az ajtót automatikusan; ez az önreteszelés mechanikusan kikapcsolható, pl. egy nappali és éjszakai funkcióval rendelkező Hörmann E-nyitó (elektromos zárellendarab) használatához. Kiegészítő felszerelések Színek és dekorfelületek. oldal Opcionális kialakítások 6. oldal Méretezés / Méretek 3. oldal Szabad átjáróméret / 103 jelű motívum Szélesség Magasság Keretkülméret (Rendelési méret) Nyílószárny Állószárny Szabad átjáróméret Minden méret mm-ben 19

20 MZ Thermo kültéri többcélú ajtó 7-szeres biztonsággal és hőhídmentes ajtólappal és tokkal 1-szárnyú 1 Hőhídmentes ajtólap A teljes felületen PU keményhabbal kitöltött és hőhídmentes ajtólap akár max. 30%-kal jobb hőszigetelést tesz lehetővé a szokványos többcélú ajtókhoz képest. 1 A hőhídmentes alumíniumtok A hőhídmentes alumínium blokktok mind befelé, mind kifelé nyíló módon beszerelhető. 3 Hőhídmentes padlóküszöb A 0 mm magas, hőhídmentes műanyag küszöb, a körbefutó dupla tömítés és a lábrésznél kiegészítő kefetömítés garantálja a jó tömítettséget és hőszigetelést D görgős pántok A könnyed ajtóműködés a stabil, kétrészes, három dimenzióban állítható, alumínium megjelenésű, pántbiztosítással ellátott és díszkupakos pántoknak köszönhetően garantálható. 3 0 Kép: TPS 01 jelű MZ Thermo fehér (RAL 9016) színre festve, Mastercarré üvegezéssel és nemesacél kilincsgarnitúrával (egyedi felszereltség)

21 akár 30 %-kal* jobb hőszigetelés* ÚJ a hőhídmentes kivitelnek köszönhetően 7-pontos reteszelés A tok zárlemezébe 1 zárretesz záródik, amely az ajtólapot erősen a tokhoz húzza. A pántoldalon lévő 3 további biztonsági csap és a 3 görgős pánt gyakorlatilag lehetetlenné teszi az ajtó kiemelését. MZ Vastagfalcos Ajtólapvastagság 6 mm, hőhídmentes Főfunkciók Többcélú ajtó max. 150 mm max. 50 mm max. 150 mm max. 50 mm TPS 011 TPS 01 5 Kültéri ajtó Jelölve MSZ EN szerint Többcélú ajtó Ajtólap MZ Thermo 6 mm hőhídmentes Lemezvastagság 0,8 mm Falckialakítás Vastagfalcos Teljesítmény jellemzők Hőszigetelés U D TPS 011 TPS 01 1, W/m K 1, W/m K Szélterhelés C3 osztály Zárnyelv Csapóesővel szembeni tömítettség TPS 011 TPS 01 A osztály A osztály 6 Légzárás 3. osztály Mechanikai szilárdság. osztály Viselkedés különböző klímaviszonyoknál 3(c) osztály Tartós működőképesség vizsgálata 5. osztály Ütésállóság. osztály Zárretesz 7 MZ Thermo TPS 011 Mérettartomány Szélesség Magasság Biztonsági csap Keretkülméret (rendelési méret) Szabad átjáróméret Kiegészítő felszerelések MZ Thermo TPS 01 Színek és dekorfelületek Opcionális kialakítások Méretezés / szabványos méretek. oldal 7. oldal 33. oldal Mérettartomány Szélesség Magasság Keretkülméret (rendelési méret) Szabad átjáróméret Minden méret mm-ben 1

22 KSI Thermo kültéri biztonsági ajtó 11-szeres biztonság és körben hőhídmentes 1-szárnyú ÚJ 1 Hőhídmentes ajtólap A teljes felületen PU keményhabbal kitöltött és hőhídmentes ajtólap akár max. 30%-kal jobb hőszigetelést tesz lehetővé a szokványos biztonsági ajtókhoz képest. 1 7 A hőhídmentes alumíniumtok A hőhídmentes alumínium blokktok befelé nyíló módon szerelhető. 3 Hőhídmentes padlóküszöb A 0 mm magas, hőhídmentes műanyag küszöb, a körbefutó dupla tömítés és a lábrésznél kiegészítő kefetömítés garantálja a jó tömítettséget és hőszigetelést D görgős pántok A könnyed ajtóműködés a stabil, kétrészes, három dimenzióban állítható, alumínium megjelenésű, stiftbiztosítással ellátott és díszkupakos pántoknak köszönhetően garantálható. 7 3 Kép: KSI Thermo fehér (RAL 9016) színre festve, nemesacél kilincsgarnitúrával (egyedi felszereltség)

23 akár 30 %-kal* jobb hőszigetelés* a hőhídmentes kivitelnek köszönhetően 11-pontos reteszelés kónuszos forgó retesznyelv befordul, kiegészítő csapzár és 1 zárretesz betolódik a tok zárlemezébe, és az ajtólapot erősen a tokhoz húzza. A pántoldalon lévő 3 további biztonsági csap és a 3 görgős pánt gyakorlatilag lehetetlenné teszi az ajtó kiemelését. További előnye: a Softlock nyelvnek köszönhetően az ajtó nagyon halkan záródik. WK Vastagfalcos Ajtólapvastagság 6 mm hőhídmentes Főfunkciók Betörésgátló WK (pántellenes oldalon) Kültéri ajtó Jelölve MSZ EN szerint Biztonsági ajtó Ajtólap max. 150 mm KSI Thermo 6 mm hőhídmentes max. 50 mm Lemezvastagság 0,8 mm Falckialakítás Vastagfalcos Teljesítmény jellemzők 5 6 Hőszigetelés U D 1, W/m K Szélterhelés C3 osztály Csapóesővel szembeni tömítettség A osztály Légzárás 3. osztály Mechanikai szilárdság. osztály Viselkedés különböző klímaviszonyoknál 3(c) osztály Tartós működőképesség vizsgálata 5. osztály Soft-zárnyelv Zárretesz Ütésállóság. osztály 7 Forgónyelves reteszelés biztonsági csappal 8 KSI Thermo Kiegészítő felszerelések Mérettartomány Szélesség Magasság Biztonsági csap Színek és dekorfelületek. oldal Keretkülméret Opcionális kialakítások 7. oldal (Rendelési méret) Méretezés / szabványos méretek 33. oldal Szabad átjáróméret Minden méret mm-ben 3

24 Színek és dekorfelületek Elébe megyünk kívánságainak Egyedi RALszín** Kívánságra az összes ajtó kapható a RAL-skála színeiben is. Kedvező árú színek A Hörmann funkciós ajtók 1 kedvező árú színben*, valamint az összes RAL-színben** kaphatók. A felület csúcsminőségű porszórt alapozás (kültéri ajtóknál festés), így az különösen időjárásálló és strapabíró. A ZK és OIT beltéri ajtók szállíthatók pusztán horganyzott felülettel is. Fehér RAL 9016 Fehéralumínium RAL 9006 Világosszürke RAL 7035 Antracitszürke RAL 7016 Földbarna, RAL 808 Mohazöld RAL 6005 Szépiabarna RAL 801 Galambkék RAL 501 Agyagbarna RAL 8003 Rubinvörös RAL 3003 Szürke RAL 700 Világos elefántcsont RAL 1015 Dekorfóliás felületek Az ajtó természetes vagy exkluzív megjelenéséhez kínáljuk a csúcsminőségű dekorfelületeket*, 5 részleteiben is valósághű fahatású, valamint a különösen elegáns Titan Metallic felülettel. Golden Oak Dark Oak Csak beltérben használt ajtókhoz Fehér kőris Világos tölgy Titan Metallic (csak MZ Thermo / KSI Thermo) Bükk *kivéve az AZ 0, ES 50, TC 80 ajtókat **kivéve a WAT, MZ Thermo, KSI Thermo ajtókat

25 Opcionális kialakítások ZK, OIT beltéri ajtók Műanyag kilincsgarnitúrák A kilincs- vagy váltógarnitúrák alapkivitelben feketék, de opcionálisan akár piros vagy fehér színben is szállíthatók. Rövid címkés kilincsgarnitúra, PZ-/ BB-furatos, fekete műanyag Rozettás váltógarnitúra, PZ-furatos, fekete műanyag Alumínium- / nemesacél kilincsgarnitúrák Ugyanolyan változatokban, mint a műanyag garnitúrák, natúrszínre (F1) eloxált alumínium vagy nemesacél változatban is kaphatók. Rövid címkés váltógarnitúra, PZ-furatos, alumínium Rozettás kilincsgarnitúra, PZ-furatos, nemesacél Üvegezések Egyrétegű biztonsági üveg (6 mm) Ragasztott biztonsági üveg (6 mm) Ornamentüveg (6 mm) Mastercarré Masterpoint Masterligne Üvegezőkeret Eloxált alumínium, E6/EV1 Fa üvegszorító lécek (fadekor felületnél) Nemesacél (opcionális) Körüvegezés (Ø 300 / 00 mm) 5. ábra szerinti üvegezés 6. ábra szerinti üvegezés 7. ábra szerinti üvegezés További kialakítások Széleslátószögű kémlelő Levélbedobó nyílás Műanyag szellőzőrács (35 85 mm) 5

26 Opcionális kialakítások AZ 0, ES 50 beltéri ajtók TC 80 kültéri ajtó Műanyag kilincsgarnitúrák Az ajtók opcionálisan fekete, piros vagy fehér színű, és az összes HEWI színű kilincs- vagy váltógarnitúrával is szállíthatók. Alumínium- / nemesacél kilincsgarnitúrák Ugyanolyan változatokban, mint a műanyag garnitúrák, natúrszínre (F1) eloxált alumínium vagy nemesacél változatban is szállíthatók. Rozettás kilincsgarnitúra, PZ-furatos, fehér műanyag Rozettás váltógarnitúra, PZ-furatos, fehér műanyag Rozettás kilincsgarnitúra, PZ-furatos, alumínium Rozettás váltógarnitúra, PZ-furatos, nemesacél Üvegezések Ornamentüveg ( mm) Mastercarré Masterpoint Masterligne Royal Flash Royal Trio Silk Drótornamentüveg (7 mm) Egyrétegű biztonsági üveg (6 mm) Ragasztott biztonsági üveg (6 mm) Hőszigetelt üveg (18 mm) Alumínium panelbetét (10 mm) Mastercarré Masterpoint Masterligne Royal Flash Royal Trio Silk További kialakítások Pánikzárak HDC 35 csúszósínes felső ajtócsukó HDC 35 csúszósínes felső ajtócsukó ÚJ 6

27 Opcionális kialakítások WAT tűzgátló és biztonsági ajtó MZ Thermo kültéri többcélú ajtó, KSI Thermo kültéri biztonsági ajtó WAT tűzgátló és biztonsági ajtó Alumínium- / nemesacél kilincsgarnitúrák Az ajtók alapkivitelben natúrszínűre eloxált (F1) alumínium vagy opcionálisan nemesacél kilincs- vagy váltógarnitúrával kaphatók. Rövid címkés váltógarnitúra, PZ-furatos, alumínium Rövid címkés kilincsgarnitúra, PZ-furatos, nemesacél További kialakítások Süllyeszthető padlótömítés Ajtó-kémlelő HDC 35 csúszósínes felső ajtócsukó HDC 35 csúszósínes felső ajtócsukó ÚJ MZ Thermo kültéri többcélú ajtó KSI Thermo kültéri biztonsági ajtó MZ Thermo kilincsgarnitúrák Az ajtók alapkivitelben fekete műanyag, illetve opcionálisan natúrszínűre eloxált (F1) alumínium vagy nemesacél kilincs- vagy váltógarnitúrával kaphatók. Rozettás váltógarnitúra, PZ-furatos, fekete Rozettás kilincsgarnitúra, PZ-furatos, alumínium KSI Thermo kilincsgarnitúrák Az ajtók alapkivitelben ES1 osztályú, natúrszínű (F1) alumínium kilincs- vagy váltógarnitúrával vannak felszerelve. Hosszú címkés váltógarnitúra, ES1 osztályú, PZ-furatos, alumínium Hosszú címkés kilincsgarnitúra, ES1, PZ-furatos, alumínium További kialakítások Pánikzárak HDC 35 csúszósínes felső ajtócsukó HDC 35 csúszósínes felső ajtócsukó ÚJ 7

28 Méretezés / szabványos méretek ZK, OIT beltéri ajtók Függőleges metszet Vízszintes metszet Névleges méret (BRM) Szabad falnyílásméret = BRM + 10 Szabad átjáróméret* Szabad falnyílásméret = BRM + 5 Névleges méret (BRM) Szabad átjáróméret Tokfalcméret = BRM - 17 Ajtólap-külméret = BRM - 15 Szerelési variációk Tokfalcméret = BRM - 3 Ajtólap-külméret = BRM - 15 * A szabad átjárószélesség 90º-os nyitásszög mellett, a fogantyúk és kilincsek figyelembe vétele nélkül mm-rel, -szárnyú ajtóknál mm-rel csökken. OFF Saroktok Beépítés téglafalba Tiplis falazófül Speciális saroktok Tiplis szerelés a tokfalcon keresztül Befoglalótok Beépítés téglafalba Tiplis falazófül Rendelési méret Kitekintő méret** Szabad falnyílásméret Szabad átjáróméret* Tokfalcméret Ajtólap-külméret Névleges méret Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság 5. ábra 6. ábra 7. ábra Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság ZK/OIT szabványos méretek, 1-szárnyú ZK/OIT szabványos méretek, -szárnyú **Egyedi méretű üvegkivágások külön ajánlatra Minden méret mm-ben Megrendeléskor kérjük megadni a nyitásirányt DIN balos DIN jobbos Nyílószárny DIN balos Nyílószárny DIN jobbos 8

29 Méretezés / szabványos méretek WAT tűzgátló és biztonsági ajtó Függőleges metszet Vízszintes metszet Névleges méret (BRM) Szabad falnyílásméret = BRM + 10 Szabad átjáróméret* Névleges méret (BRM) Szabad falnyílásméret = BRM + 5 Szabad átjáróméret Tokfalcméret = BRM - 17 Ajtólap-külméret = BRM - 15 Szerelési variációk Tokfalcméret = BRM - 3 Ajtólap-külméret = BRM - 15 * A szabad átjárószélesség 90º-os nyitásszög mellett, a fogantyúk és kilincsek figyelembe vétele nélkül mm-rel csökken. OFF Saroktok Beépítés téglafalba Tiplis falazófül Befoglalótok Beépítés téglafalba Tiplis falazófül Blokktok Beépítés téglafalba Dűbeles rögzítés Rendelési méret Szabad falnyílásméret Szabad átjáróméret* Tokfalcméret Ajtólap-külméret Névleges méret Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság WAT szabványos méretek (saroktokkal), 1-szárnyú Minden méret mm-ben Megrendeléskor kérjük megadni a nyitásirányt DIN balos DIN jobbos 9

30 Méretezés / szabványos méretek AZ 0 beltéri ajtó Függőleges metszet Vízszintes metszet Névleges méret (BRM) Szabad falnyílásméret = BRM + 10 Tokfalcméret Szabad átjáróméret* Szabad falnyílásméret = BRM + 5 Névleges méret (BRM) Tokfalcméret Szabad átjáróméret Ajtólapkülméret Saroktokkal Szerelési variációk Ajtólapkülméret * *A szabad átjárószélesség 90º-os nyitásszög mellett, a fogantyúk és kilincsek figyelembe vétele nélkül 15 mm-rel csökken. OFF Saroktok Beépítés téglafalba Tiplis falazófül Speciális saroktok Tiplis szerelés a tokfalcon keresztül Rendelési méret Szabad falnyílásméret Szabad átjáróméret* Tokfalcméret Ajtólap-külméret Üvegméret Névleges méret Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság AZ 0** szabványos méretek, 1-szárnyú **A DIN szerinti acéltokos ajtóelemek esetén Minden méret mm-ben Megrendeléskor kérjük megadni a nyitásirányt DIN balos DIN jobbos 30

31 Méretezés / Méretek ES 50 beltéri ajtó Függőleges metszet Vízszintes metszet Keretkülméret = RAM Szabad átjáróméret* = RAM -10 Üvegméret = RAM - 68 Keretkülméret = RAM Üvegméret = RAM - 68 Szabad átjáróméret = RAM -75 Szerelési variációk * A szabad átjárószélesség 90º-os nyitásszög mellett, a fogantyúk és kilincsek figyelembe vétele nélkül további mm-rel, -szárnyú ajtóknál 88 mm-rel csökken. OFF Ajtókeret Beépítés téglafalba Dűbeles rögzítés Rendelési méret Keretkülméret Szabad átjáróméret* Nyílószárny Állószárny ES 50 méretek, 1-szárnyú (100 / 101 jelű motívum) Szélesség Magasság ES 50 méretek, -szárnyú (10 / 103 jelű motívum) Szélesség Magasság Minden méret mm-ben Megrendeléskor kérjük megadni a nyitásirányt DIN balos DIN jobbos Nyílószárny DIN balos Nyílószárny DIN jobbos 31

32 Méretezés / Méretek TC 80 kültéri ajtó Függőleges metszet Vízszintes metszet Keretkülméret = RAM Szabad átjáróméret* = RAM - 10 (0**) Keretkülméret = RAM Üvegméret = RAM - 68 Szabad átjáróméret* = RAM -85 (15**) Szerelési variációk Üvegméret = RAM - 68 * A szabad átjárószélesség 90º-os nyitásszög mellett, a fogantyúk és kilincsek figyelembe vétele nélkül további 7 mm-rel, -szárnyú ajtóknál 18 mm-rel csökken. OFF ** keretprofil esetén 110 mm Ajtókeret Beépítés téglafalba Dűbeles rögzítés Rendelési méret Keretkülméret Szabad átjáróméret* Nyílószárny Állószárny TC 80 méretek, 1-szárnyú (100 / 101 jelű motívum) Szélesség Magasság TC 80 méretek, -szárnyú (10 / 103 jelű motívum) Szélesség Magasság Minden méret mm-ben Megrendeléskor kérjük megadni a nyitásirányt DIN balos DIN jobbos Nyílószárny DIN balos Nyílószárny DIN jobbos 3

33 Méretezés / szabványos méretek MZ Thermo kültéri többcélú ajtó, KSI Thermo kültéri biztonsági ajtó Függőleges metszet Vízszintes metszet Szabad falnyílásméret = RAM + 0 Keretkülméret (RAM) = Névleges méret (BRM) Szabad átjáróméret = RAM - 8 Keretkülméret (RAM) = Névleges méret (BRM) Szabad falnyílásméret = RAM +10 Szerelési variációk Szabad átjáróméret* = RAM - 18 * A szabad átjárószélesség 90º-os nyitásszög mellett, a fogantyúk és kilincsek figyelembe vétele nélkül mm-rel csökken. Blokktok Beépítés téglafalba Szerelés szerelőnyíláson át Rendelési méret Szabad falnyílásméret Szabad átjáróméret* Tokfalcméret Ajtólapkülméret TPS 01 üvegméret Névleges méret Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság Szélesség Magasság MZ Thermo szabványos méretek, 1-szárnyú KSI Thermo szabványos méretek, 1-szárnyú Minden méret mm-ben Megrendeléskor kérjük megadni a nyitásirányt DIN balos DIN jobbos 33

34 Hörmann termékprogram Minden egyetlen kézből: ipari beruházásokhoz 1 Szekcionált kapuk A helytakarékos kapurendszerek a különböző sínvezetéseknek köszönhetően minden ipari létesítményhez illeszkednek. A Hörmann méretre szabott megoldásokat kínál Önnek bármely felhasználási területre. Redőnykapuk és redőnyrácsok A csak kevés komponensből álló egyszerű szerkezetnek köszönhetően a redőnykapuk különösen gazdaságosak és robusztusak. A Hörmann e kapukat 11,75 m-es szélességig és 9 m-es magasságig szállítja, de egyedi kapuként akár ennél magasabb is rendelhető. 3 Acél- és alumínium harmonikakapuk A Hörmann acél és alumínium harmonikakapukat ajánl korlátozott nyitásszám esetére, ha a csarnoknak kicsi a szemöldökmagassága vagy ha a tető nem terhelhető. Gyorskapuk A Hörmann gyorskapuk kül- és beltérben optimalizálják a forgalmat, javítják a belső tér klímáját és energiát takarítanak meg. A Hörmann programjában megtalálhatók a flexibilis kapulapú, függőlegesen és vízszintesen nyíló átlátszó kapuk is. 5 Rakodástechnika A Hörmann a logisztikai területre komplett rakodástechnikai rendszereket kínál. Ezek előnye: biztonságos tervezés, az építkezés megbízható lebonyolítása, és magas funkcionalitás a pontosan összehangolt komponenseknek köszönhetően. 6 Tűzgátló tolókapuk Minden épülettípushoz és minden tűzgátlási osztályhoz kaphatók 1- és -szárnyú Hörmann tolókapu-megoldások. 7 Multifunkciós ajtók és beltéri ajtók A Hörmann multifunkciós ajtók és a beltéri ajtók sokoldalúan alkalmasak bel- és kültéri felhasználásra. Az 1- és -szárnyú ajtók mindenhová beépíthetők, ahol robusztus, erős ajtókra van igény. A Hörmann számos kiegészítő funkciót kínál ezen ajtókhoz, mint például füstgátlás, hanggátlás vagy betörésvédelem. 8 Tűz- és füstgátló keretszerkezetes ajtóelemek Az igényes megjelenésű területekhez, ipari épületek adminisztrációs részlegeihez ajánlja Önnek a Hörmann az acél- és alumíniumajtóit, valamint fix üvegezéseit. 9 Áttekintőablak A Hörmann áttekintő üvegezéseket belső ablakként vagy üvegfalként alkalmazzák a több fény és a jobb szemkontaktus érdekében. 10 Szerviz Csak ép, szakszerűen karbantartott berendezések garantálják a zökkenőmentes termelési folyamatokat és a biztonságos közlekedőutakat. Megkötött karbantartási szerződés esetén a törvényileg megkövetelt ellenőrzések és a szükséges javítások elvégzése szakszerű és dokumentált
