1 DPU ipari szekcionált kapu tervezői segédlet: i állapot

2 Tartalomjegyzék Tartalomjegyzék 2 DPU kapu torziós rugóval kapulap 80 mm vastag duplafalú acéllamellákból ( mm magas) 3 NB sínvezetés normál sínvezetés 4 HB sínvezetés magas sínvezetés 5 KG sínvezetés Magas sínvezetés meredek futósínnel 6 RB sínvezetés magas sínvezetés alul elhelyezett rugótengellyel 7 TG sínvezetés Magas sínvezetés alul elhelyezett rugótengellyel, meredek futósínnel Függőleges sínvezetés alul elhelyezett rugótengellyel 8 VB sínvezetés függőleges sínvezetés 9 WB sínvezetés függőleges sínvezetés alul elhelyezett rugótengellyel 10 MG sínvezetés Függőleges sínvezetés alul elhelyezett rugótengellyel, meredek futósínnel 11 Oldal helyigények 12 Szemöldökigény 13 Zárás a talajra 14 Rögzítés a födémhez 15 Áttételes kézi húzólánc 15 Kézi húzókötél vagy húzólánc 16 WA 400 közvetlen tengelyvéghajtás 17 Wellenantrieb WA 400 mit Kettenbox 18 WA 400 láncadapteres tengelyvéghajtás WA 400 tengelyközépi hajtás 20 DPU kapu direkthajtással Kapulap 80 mm vastag acél duplafalú lamellákból ( mm magas) 21 HB sínvezetés Magas sínvezetés direkthajtással 22 S75 és S140 direkthajtás 23 A részletes kapulap- és vasalat kivitelek, beépítési példák e segédletből kiválaszthatók. Utánnyomás (részleteiben is) csak az engedélyünkkel lehetséges. Szerzői jogvédelem alatt. Az összes méret mm-ben értendő. A konstrukciós változások jogát fenntartjuk.

3 R5 R5 DPU szekcionált kapu torziósrugóval mm magas hőszigetelt acéllamellákból Kapulap: A kapuelemek azonosan felosztott vízszintesen bordázott, stukkómintázatú, dupla falú tűzihorganyzott acéllamellákból áll (nincs optika azonosság az SPU 40 kapuhoz). A kapuelemek mm magasak, 80 mm vastagok. Minden kapulap elem felületkezelt poliészter alapozó bevonattal. Szendvicsüvegezések az ábrázolt beépítési tartományban lehetségesek. Kevesebb számú, vagy eltérő elrendezésű szendvicsüvegezés az alább megadott minimális távolságok figyelembe vételével szállíthatók. Külnézetek: min min / 56, , R ,5 A típusú szendvics üvegezéssel ,5 Mérettartomámy: a megadott mérettartományon belül a kapuszélességek 10 mm-es lépcsőkben, a magasság az mm-es raszterméretekben, a min. födémmagasság figyelembevételével, gyárthatók. Köztes magasságok a kapu felső lamellájának lerövidítésével lehetségesek. [ A ] [ B ] [A] A TH = mm magas kapuelemek száma [B] A kapuelemek száma köztes magasságnál / R ,5 A típusú szendvics üvegezés magasságának számítása. A kapuelemek számát lásd a mérettartomány oszlopában! Az ábra megfelel a 80 mm-es szelvényméretnek A típus 38,5 mm-es lamella magasság A típusú üvegezés magassága O 1 = x + 227,5 x = az összes kapuelem magassága + 60 mm OFF-tól OFF X 227,5 Üvegközép OFF-tól Rasztermagasság mérettartomány 2 mérettartomány ig = ig = ig = ig = ig = ig = 4 szendvicsüvegezések lamellánkénti száma 2000 mm-től szélesség Az alsó mező magyarázata NB nem lehetséges, HB, KG, RB és DG esetén kérje ajánlatunkat

4 NB sínvezetés normál sínvezetés ET DH WE 750 DA Födémmagasság BW H RM = LDH Helyigény a kapu beszereléséhez RM RM RM RM OFF min. 125 LZ = tiszta tokbelméret min. 125 Helyigény a kapu beszereléséhez 200 A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. Minimális szemöldök magasság Sínvezetés NB 1 NB 2 HB/KG 4 HB/KG 5 RB/TG 4/5 VB 6/7 VB 7 WB 6/7 MG 6/7 *dupla rugótengely esetén Szemöldök magasság RM RM + 780* RM RM Kaputömeg a födémterheléshez DPU 40 = 400 N/m 2 Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon H WE DA NB 1/ LDH = szabad áthajtási magasság RM = raszter magasság BW = tengelytartó rögzítés = = NB 1 + NB 2 = RM ET = min. benyúlás = = NB 1 + NB 2 = RM =tengelyhajtásnál NB 1 + NB 2 = RM DH = tengelytartó rögzítés = = NB 1 + NB 2 = RM = középső födémrögzítés, lásd a 16.oldalon WE = tengelytávolság (lásd a táblázatban H = minimális szemöldökmagasság (lásd a táblázatban) DA = födém távolság (lásd a táblázatban) A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni! méretek mm-ben

5 HB sínvezetés magasított sínvezetés ET DH WE DA min. Födémmagasság BW RM = LDH H 550 Helyigény a kapu beszereléséhez LH Futósín magasság = LH OFF min. 150 min. 150 LZ = tiszta tokbelméret Helyigény a kapu beszereléséhez A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. + Figyelmeztetés: a futósínmagasságot a gyárral ellenőriztesse! Táblázat 1: futósínmagasság (LH) HB sínvezetéshez Kapumagasság RM LH min. LH max HB 4, WE = 160 HB 5, WE = 180 Magyarázat a lenti mezőkhöz kérje ajánlatunkat LDH = szabad áthajtási magasság RM = raszter magasság LH = futósín magasság (lásd az 1. táblázatban) BW = tengelytartó rögzítés = HB4 + 5 = LH HB x RM - LH x RM - LH x RM - LH x RM - LH ET = min. benyúlás kézi működtetés hosszú rugós ütközővel (standard) kézi működtetés rövid rugós ütközővel (egyedi) tengelyhajtásnál hosszú rugós ütközővel (LH RM = < 1000) tengelyhajtásnál rövid rugós ütközővel (LH RM = > 1000) DH = hátsó tengelytartó rögzítés = = HB 4 + HB 5 = 2 x RM LH (hosszú rugós ütköző) = HB 4 + HB 5 = 2 x RM LH (rövid rugós ütköző) = HB 4 + HB 5 = 2 x RM LH (hosszú rugós ütköző + WA 400) = középső födémrögzítés, lásd a 16.oldalon WE = tengelytávolság (lásd az 1. táblázatban) H = minimális szemöldökmagasság (lásd a 4. oldalon) DA min = HB 4 = 420 l D HB 5 = 450, 625 dupla rugótengelynél Eltérő kivitelnél kérje ajánlatunkat Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni!

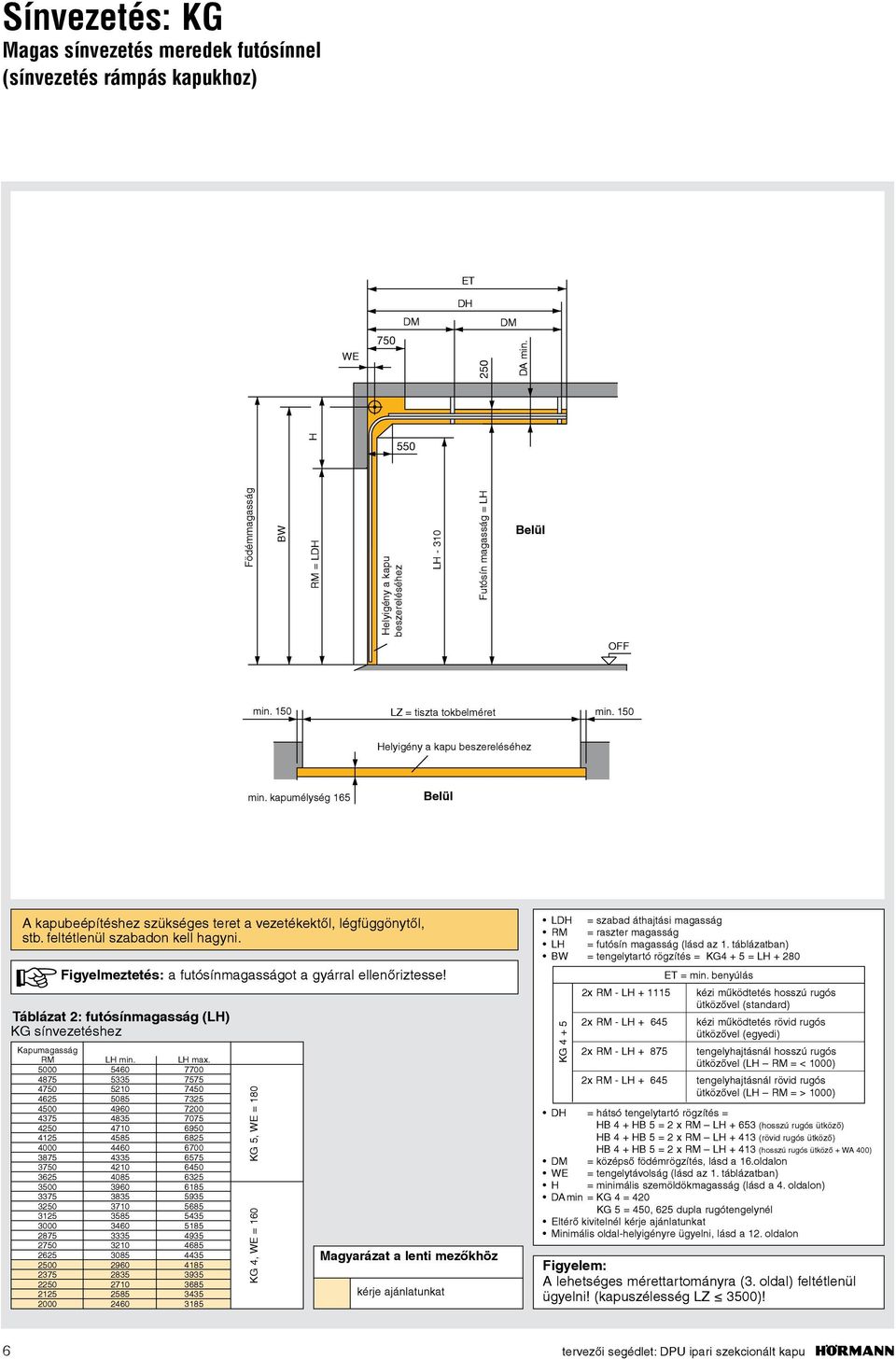

6 Sínvezetés: KG Magas sínvezetés meredek futósínnel (sínvezetés rámpás kapukhoz) ET DH WE DA min. Födémmagasság BW RM = LDH H Helyigény a kapu beszereléséhez 550 LH Futósín magasság = LH OFF min. 150 min. 150 LZ = tiszta tokbelméret Helyigény a kapu beszereléséhez min. kapumélység 165 A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. + Figyelmeztetés: a futósínmagasságot a gyárral ellenőriztesse! Táblázat 2: futósínmagasság (LH) KG sínvezetéshez Kapumagasság RM LH min. LH max KG 4, WE = 160 KG 5, WE = 180 Magyarázat a lenti mezőkhöz kérje ajánlatunkat LDH = szabad áthajtási magasság RM = raszter magasság LH = futósín magasság (lásd az 1. táblázatban) BW = tengelytartó rögzítés = KG4 + 5 = LH KG x RM - LH x RM - LH x RM - LH x RM - LH ET = min. benyúlás kézi működtetés hosszú rugós ütközővel (standard) kézi működtetés rövid rugós ütközővel (egyedi) tengelyhajtásnál hosszú rugós ütközővel (LH RM = < 1000) tengelyhajtásnál rövid rugós ütközővel (LH RM = > 1000) DH = hátsó tengelytartó rögzítés = = HB 4 + HB 5 = 2 x RM LH (hosszú rugós ütköző) = HB 4 + HB 5 = 2 x RM LH (rövid rugós ütköző) = HB 4 + HB 5 = 2 x RM LH (hosszú rugós ütköző + WA 400) = középső födémrögzítés, lásd a 16.oldalon WE = tengelytávolság (lásd az 1. táblázatban) H = minimális szemöldökmagasság (lásd a 4. oldalon) DA min = KG 4 = 420 KG 5 = 450, 625 dupla rugótengelynél Eltérő kivitelnél kérje ajánlatunkat Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni! (kapuszélesség LZ 3)!

7 RB sínvezetés magas sínvezetés alul elhelyezett rugóstengellyel ET DH 550 DA WE 850 H Födémmagasság RM = LDH Helyigény a kapu beszereléséhez 550 RM LH Futósín magasság = LH OFF min. 150 LZ = tiszta tokbelméret min. 150 Helyigény a kapu beszereléséhez A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. + Figyelmeztetés: a futósínmagasságot a gyárral ellenőriztesse! Táblázat 3: futósínmagasság (LH) RB sínvezetéshez Kapumagasság RM LH min. LH max RB 4, WE = 355 RB 5, WE = 375 Magyarázat a lenti mezőkhöz kérje ajánlatunkat LDH RM LH RB = szabad áthajtási magasság = raszter magasság = futósín magasság (lásd a 3. táblázatban) 2x RM - LH x RM - LH x RM - LH x RM - LH ET = min. benyúlás kézi működtetés hosszú rugós ütközővel (standard) kézi működtetés rövid rugós ütközővel (egyedi) tengelyhajtásnál hosszú rugós ütközővel (LH RM = < 1000) tengelyhajtásnál rövid rugós ütközővel (LH RM = > 1000) DH = hátsó tengelytartó rögzítés = = RB 4 + RB 5 = 2 x RM LH (hosszú rugós ütköző) = RB 4 + RB 5 = 2 x RM LH (rövid rugós ütköző) = RB 4 + RB 5 = 2 x RM LH (hosszú rugós ütköző + WA 400) = középső födémrögzítés, lásd a 16.oldalon WE = tengelytávolság (lásd az 3. táblázatban) H = minimális szemöldökmagasság (lásd a 4. oldalon) DA min. = Eltérő kivitelnél kérje ajánlatunkat Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni!

8 Sínvezetés: TG Magas sínvezetés alul elhelyezett rugótengellyel, meredek futósínnel (sínvezetés rámpás kapukhoz) ET DH Födémmagasság DA RM = LDH H Helyigény a kapu beszereléséhez 850 RM LH Futósín magasság = LH OFF min. 150 LZ = tiszta tokbelméret min. 150 Helyigény a kapu beszereléséhez min. kapumélység 165 A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. + Figyelmeztetés: a futósínmagasságot a gyárral ellenőriztesse! Táblázat 4: futósínmagasság (LH) TG sínvezetéshez Kapumagasság RM LH min. LH max TG 4, WE = 355 TG 5, WE = 375 Magyarázat a lenti mezőkhöz kérje ajánlatunkat LDH RM LH TG = szabad áthajtási magasság = raszter magasság = futósín magasság (lásd a 4. táblázatban) 2x RM - LH x RM - LH x RM - LH x RM - LH ET = min. benyúlás kézi működtetés hosszú rugós ütközővel (standard) kézi működtetés rövid rugós ütközővel (egyedi) tengelyhajtásnál hosszú rugós ütközővel (LH RM = < 1000) tengelyhajtásnál rövid rugós ütközővel (LH RM = > 1000) DH = hátsó tengelytartó rögzítés = = RB 4 + RB 5 = 2 x RM LH (hosszú rugós ütköző) = RB 4 + RB 5 = 2 x RM LH (rövid rugós ütköző) = RB 4 + RB 5 = 2 x RM LH (hosszú rugós ütköző + WA 400) = középső födémrögzítés, lásd a 16.oldalon WE = tengelytávolság (lásd az 4. táblázatban) H = minimális szemöldökmagasság (lásd a 4. oldalon) DA min. = Eltérő kivitelnél kérje ajánlatunkat Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni! (kapuszélesség LZ 3)!

9 VB sínvezetés függőleges sínvezetés WE min. 800 A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. BW H min. Helyigény a kapu beszereléséhez Födémmagasság LDH = szabad áthajtási magasság RM = raszter magasság WE = tengelytávolság LDB = VB 6 = 180, VB 7 = 180 H = minimális szemöldökmagasság (lásd a 4. oldalon) Födémmagasság = 2 x RM (VB 6) 2 x RM (VB 7) 2 x RM (VB7 dupla rugótengelynél) BW = tengelytartó rögzítés = 2 x RM (VB 6) 2 x RM (VB 7) Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon RM = LDH OFF min. 150 LZ = tiszta tokbelméret min. 150 Helyigény a kapu beszereléséhez rasztermagasság VB 6 VB A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni! Magyarázat a lenti mezőkhöz kérje ajánlatunkat méretek mm-ben mm-től szélesség

10 WB sínvezetés függőleges sínvezetés alul elhelyezett rugóstengellyel A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. Födémmagasság = 2 x RM WE = WB 6 = 335 = WB 7 = 355 H = minimális szemöldökmagasság (lásd a 4. oldalon) Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon H WE RM = LDH Födémmagasság Helyigény a kapu beszereléséhez RM OFF min. 150 LZ = tiszta tokbelméret min. 150 Helyigény a kapu beszereléséhez rasztermagasság WB 6 WB A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni! Magyarázat a lenti mezőkhöz kérje ajánlatunkat méretek mm-ben mm-től szélesség

11 Sínvezetés: MG Függőleges sínvezetés alul elhelyezett rugótengellyel, meredek futósínnel (sínvezetés rámpás kapukhoz) A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. Födémmagasság = 2 x RM WE = WB 6 = 335 = WB 7 = 355 H = minimális szemöldökmagasság (lásd a 4. oldalon) Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon H WE RM = LDH Helyigény a kapu beszereléséhez Födémmagasság RM OFF min. 125 LZ = tiszta tokbelméret min. 125 Helyigény a kapu beszereléséhez min. kapumélység 165 rasztermagasság MG 6 MG A lehetséges mérettartományra (3. oldal) feltétlenül ügyelni! Magyarázat a lenti mezőkhöz kérje ajánlatunkat méretek mm-ben mm-től szélesség

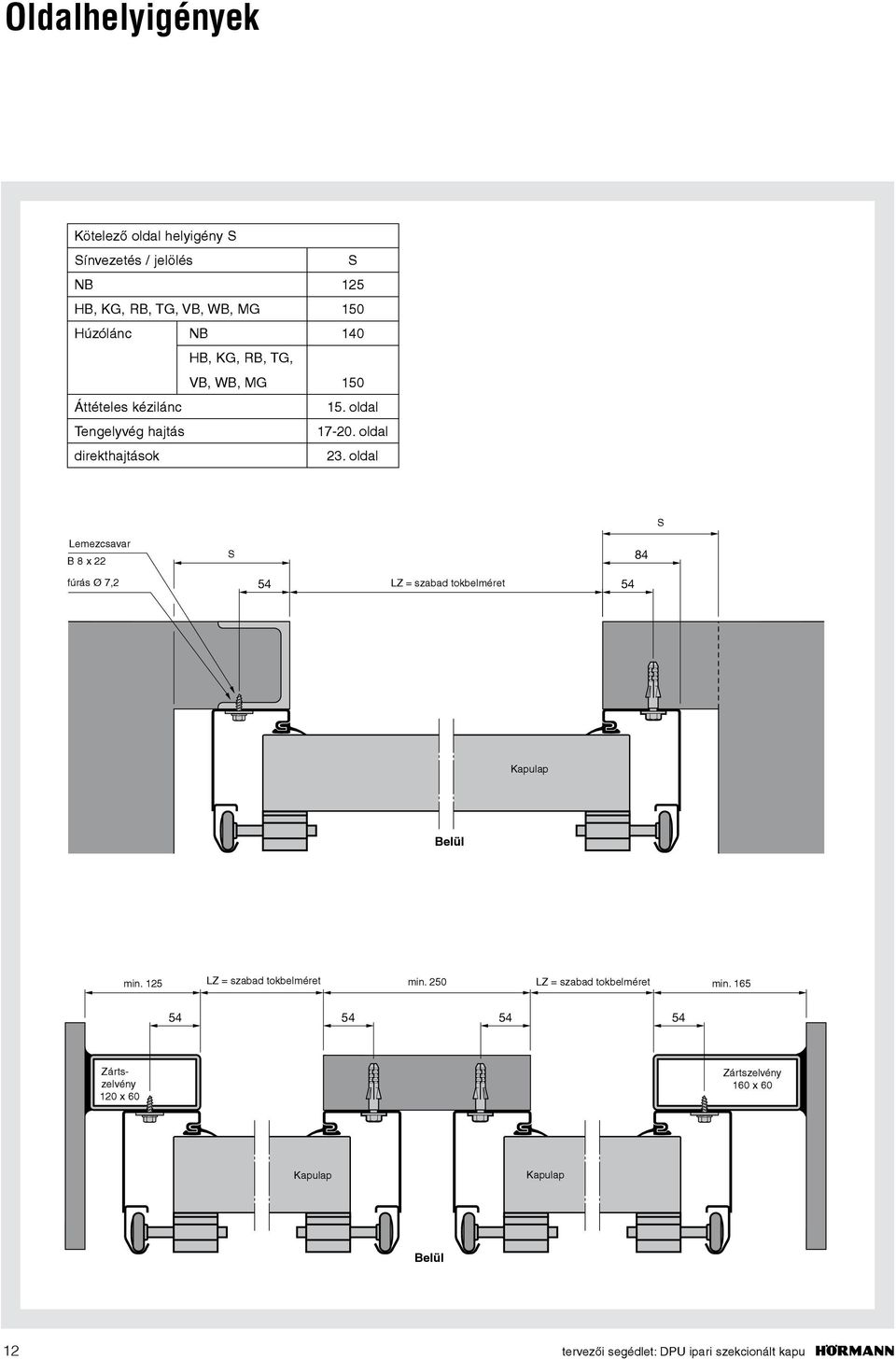

12 Oldalhelyigények Kötelező oldal helyigény S Sínvezetés / jelölés S NB 125 HB, KG, RB, TG, VB, WB, MG 150 Húzólánc NB 140 HB, KG, RB, TG, VB, WB, MG 150 Áttételes kézilánc 15. oldal Tengelyvég hajtás oldal direkthajtások 23. oldal S Lemezcsavar B 8 x 22 S 84 fúrás Ø 7,2 54 LZ = szabad tokbelméret 54 Kapulap min. 125 LZ = szabad tokbelméret min. 250 LZ = szabad tokbelméret min Zártszelvény 120 x 60 Zártszelvény 160 x 60 Kapulap Kapulap 12

13 Szemöldök igény Normál szemöldök max 50 mm lefedéssel Szabad áthajtó magasság PU lamella blende 100 mm magas szemöldök kiegészítéstől H = LDH = RM Kapulap Blende 100 mm-től H Szabad áthajtó magasság = LDH = RM Kapulap 13

14 Zárás a talajra RM RM Csapadékvíz elvezetés RM Csapadékvíz elvezetés 14

15 Áttételes kézilánc kézi működtetés kötéllel vagy lánccal Áttételes kézilánc NB, HB, RB, KG, TG, WB, MG sínvezetéshez sínvezetés S NB NB HB HB RB RB KG KG TG TG WB WB MG MG S Kézi működtetés kötéllel vagy lánccal max. 20 m 2 kapufelületig NB, HB, KG kötéllel vagy lánccal NB: 140 HB, KG: 150 VB kötéllel vagy lánccal RB, TG, WB, MG kötéllel vagy lánccal

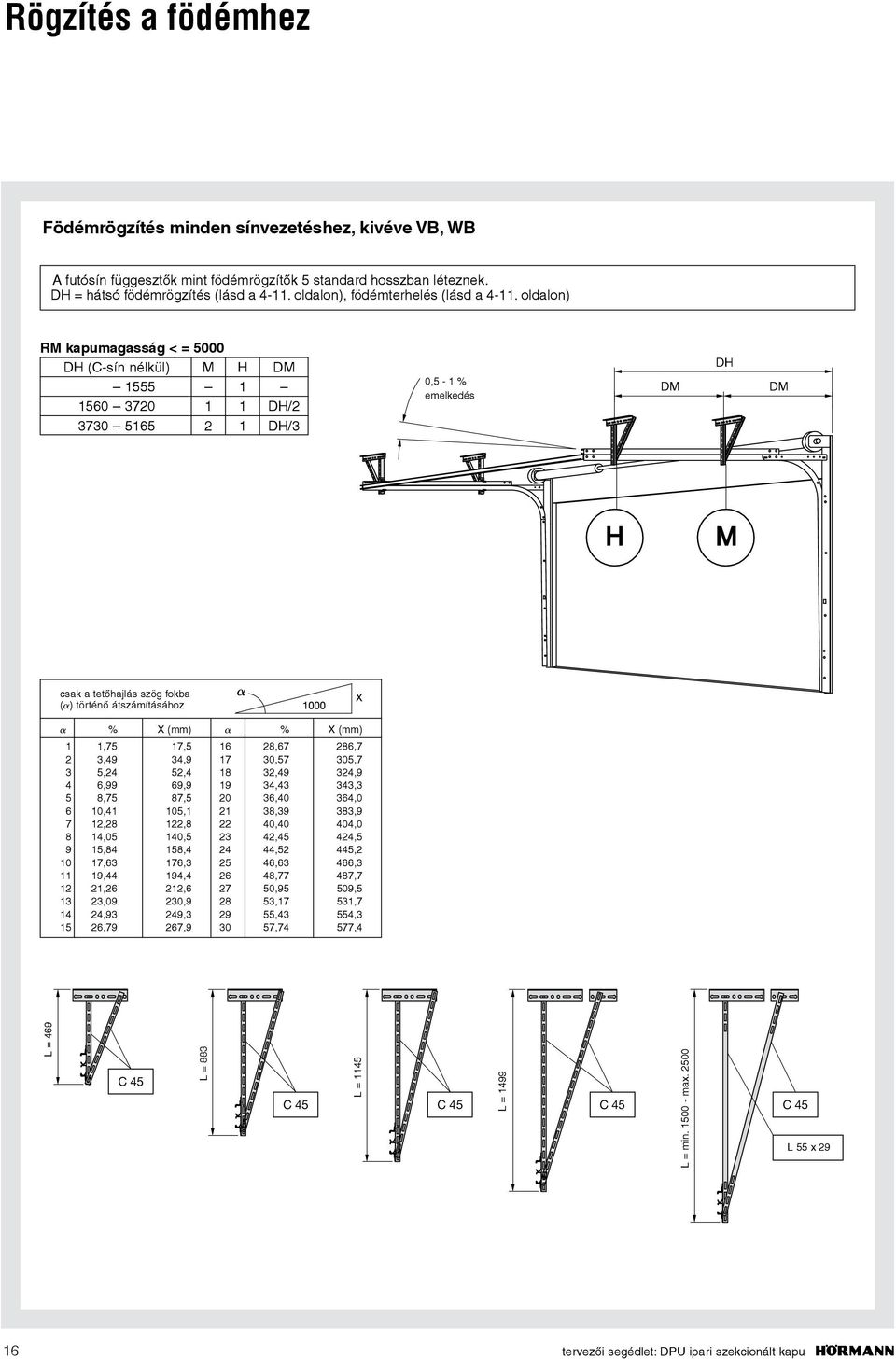

16 Rögzítés a födémhez Födémrögzítés minden sínvezetéshez, kivéve VB, WB A futósín függesztők mint födémrögzítők 5 standard hosszban léteznek. DH = hátsó födémrögzítés (lásd a oldalon), födémterhelés (lásd a oldalon) RM kapumagasság < = 0 DH (C-sín nélkül) M H DH/ DH/3 0,5-1 % emelkedés DH H M csak a tetőhajlás szög fokba ( ) történő átszámításához % X (mm) % X (mm) 11 1,75 17, ,67 286,7 12 3,49 34, ,57 305,7 13 5,24 52, ,49 324,9 14 6,99 69, ,43 343,3 15 8,75 87, ,40 364, ,41 105, ,39 383, ,28 122, ,40 404, ,05 140, ,45 424, ,84 158, ,52 445, ,63 176, ,63 466, ,44 194, ,77 487, ,26 212, ,95 509, ,09 230, ,17 531, ,93 249, ,43 554, ,79 267, ,74 577,4 L = 469 C 45 L = 883 L = 1145 L = 1499 C 45 C 45 C 45 C 45 L = min. 1 - max. 2 L 55 x 29 16

17 WA 400 közvetlen tengelyvég hajtás WA 400 tengelyhajtás NB, HB, KG és VB sínvezetésekhez A meghajtás az ábra szerint belülről nézve választhatóan jobb- vagy baloldalra szerelhető BW NB: 280* max. 575 LZ HB: * KG: * max. 380 LZ VB: 280* NB: 280* HB: * KG: * VB: 280* * méret + 75 mm merev kézikurbli esetén WA 400 tengelyhajtás RB, TG, WB és MG sínvezetésekhez A meghajtás az ábra szerint belülről nézve választhatóan jobb- vagy baloldalra szerelhető kérje ajánlatunkat max. 745 LZ WB: 270* MG: 270* RB: 290* TG: 290* max. 545 LZ WB: 270* MG: 270* RB: 290* TG: 290* * méret + 75 mm merev kézikurbli esetén 17

18 WA 400 láncadapteres tengelyvég hajtás WA 400 hajtás NB, HB, KG és VB sínvezetésekhez A meghajtás az ábra szerint belülről nézve választhatóan jobb- vagy baloldalra szerelhető. figyelem: az 5-ös beépítési példánál a hajtásoldal ellentétes a reteszelés oldallal jelű beépítési példa, jobbos jelű beépítési példa, jobbos max. 590 NB: 200** HB: 220** KG: 220** 10 VB: 200** max. 375 LZ NB: 330* HB: 340* KG: 340* VB: 330* * méret + 75 mm merev kézikurbli esetén ** méret + 40 mm merev kézikurbli esetén WA 400 hajtás RB, TG, WB és MG sínvezetésekhez A meghajtás az ábra szerint belülről nézve választhatóan jobb- vagy baloldalra szerelhető. figyelem: az 5-ös beépítési példánál a hajtásoldal ellentétes a reteszelés oldallal jelű beépítési példa, jobbos jelű beépítési példa, jobbos 950 kérje ajánlatunkat 950 kérje ajánlatunkat BW BW 10 max. 545 LZ WB, MG: 200** RB, TG: 220** 10 max. 545 LZ WB, MG: 320** RB, TG: 330** * méret + 75 mm merev kézikurbli esetén ** méret + 40 mm merev kézikurbli esetén

19 WA 400 tengelyközépi hajtás tengelyközépi elhelyezéssel WA 400 tengelyhajtás NB sínvezetésekhez A/B 445, 460 vezérlés B 460 FU vezérlés RM H min. F min. H min. F min. NB NB NB NB RM WA 400 tengelyhajtás HB, KG sínvezetésekhez A/B 445, 460 vezérlés B 460 FU vezérlés WA 400 tengelyhajtás RB, TG sínvezetésekhez A/B 445, 460 vezérlés H H F F Sínvezetés A/B 445, 460 B 460 FU F RM F DA LH Sínvezetés A/B 445, 460 B 460 FU DA min. F min. DA min. F min. HB HB HB HB RM DA LH B 460 FU vezérlés RM min min min RM min tengelyközépi hajtás dupla rugótengely esetén csak RB és WB sínvezetéshez lehetséges! 19

20 WA 400 tengelyközépi hajtás tengelyközépi elhelyezéssel kapulap sebességek WA 400 tengelyhajtás VB sínvezetésekhez A/B 445, 460 vezérlés 800 B 460 FU vezérlés 800 tengelyközépi hajtás dupla rugótengely esetén csak RB és WB sínvezetéshez lehetséges! WA 400 tengelyhajtás WB, MG sínvezetésekhez A/B 445, 460 vezérlés B 460 FU vezérlés RM RM VB 6: 2 x RM VB 7: 2 x RM VB 6: 2 x RM VB 7: 2 x RM Kapulap sebességek WA 400 meghajtással 400 A/B 440, 445, 460 vezérlés Sínvezetés Tengelyvéghajtás Max. sebesség mm/s-ban Láncadapteres hajtás Max. sebesség mm/s-ban fel és le 726 B 460 FU vezérlés Tengelyvéghajtás Láncadapteres hajtás NB1 30 U/min fel és le U/min 190 ja ja /200 /200 NB2 24 U/min U/min 210 ja ja 600 / /200 HB4 24/19 U/min [1] /19 U/min [1] 230 ja ja / /200 HB5 19/16 U/min [1] /16 U/min [1] 230 ja ja / /200 KG4 24/19 U/min [1] /19 U/min [1] 230 ja ja / /200 KG5 19/16 U/min [1] /16 U/min [1] 230 ja ja / /200 RB4 24/19 U/min [1] /19 U/min [1] 230 ja ja / /200 RB5 19/16 U/min [1] /16 U/min [1] 230 ja ja / /200 TG4 24/19 U/min [1] /19 U/min [1] 230 ja ja / /200 TG5 19/16 U/min [1] /16 U/min [1] 230 ja ja / /200 VB6 19 U/min U/min 230 ja ja 440/200 [2] VB7 16 U/min U/min 230 ja ja 480/200 [2] WB6 19 U/min U/min 230 ja ja 440/200 [2] WB7 16 U/min U/min 230 ja ja 480/200 [2] MG6 19 U/min U/min 230 ja ja 440/200 [2] MG7 16 U/min U/min 230 ja ja 480/200 [2] [1] fordulatszám a sínvezetésnek megfelelően [2] VB, WB és MG sínvezetésnél nem szükséges tandem görgő! Dupla rugótengely esetén csak B 460 FU lehetséges! 400 Tandem görgő nélkül Max. sebesség mm/s-ban fel és le Tandemgörgővel Max. sebesség mm/s-ban fel és le 20

21 DPU szekcionáltkapu direkthajtással mm magas duplafalú acéllamelákkal Kapulap: A kapuelemek azonosan felosztott vízszintesen bordázott, stukkómintázatú, dupla falú tűzihorganyzott acéllamellákból áll (nincs optika azonosság az SPU 40 kapuhoz). A kapuelemek mm magasak, 80 mm vastagok. Minden kapulap elem felületkezelt poliészter alapozó bevonattal. Szendvicsüvegezések az ábrázolt beépítési tartományban lehetségesek. Kevesebb számú, vagy eltérő elrendezésű szendvicsüvegezés az alább megadott minimális távolságok figyelembe vételével szállíthatók. Külnézetek: 375/ min min / A típus 56, , R60 R R5 Mérettartomámy: a megadott mérettartományon belül a kapuszélességek 10 mm-es lépcsőkben, a magasság az mm-es raszterméretekben, a min. födémmagasság figyelembevételével, gyárthatók. Köztes magasságok a kapu felső lamellájának lerövidítésével lehetségesek. [ A ] [ B ] ,5 38,5 A típusú szendvics üvegezéssel 680 OFF 227,5 X Üvegközép OFF-tól mm-es lamella magasság R5 A típusú szendvics üvegezés magasságának számítása. A kapuelemek számát lásd a mérettartomány oszlopában! Az ábra megfelel a 80 mm-es szelvényméretnek LZ > 6000 mm kapuszélességtől üvegezés csak 2 lamellába lehetséges! 38,5 38,5 A típusú üvegezés magassága O 1 = x + 227,5 x = az összes kapuelem magassága + 60 mm OFF-tól mérettartomány 2 [A] A TH = mm magas kapuelemek száma [B] A kapuelemek száma köztes magasságnál 8000-ig = ig = ig = ig = 13 Rasztermagasság 6230-ig = ig = ig = ig = 9 mérettartomány ig = ig = ig = ig = ig = 4 szendvicsüvegezések lamellánkénti száma 2000 mm-től szélesség Az alsó mező magyarázata Torziósrugós kivitel tartománya S75-ös 750 Nm-es direkthajtás S140-es 1400 Nm-es direkthajtás 21

22 HB sínvezetés direkthajtással futósínek felfüggesztése ET DH WE DA min. 550 Födémmagasság BW RM = LDH H Helyigény a kapu beszereléséhez LH Futósín magasság = LH OFF min. 150 LZ = tiszta tokbelméret min. 150 Helyigény a kapu beszereléséhez A kapubeépítéshez szükséges teret a vezetékektől, légfüggönytől, stb. feltétlenül szabadon kell hagyni. + Figyelmeztetés: a futósínmagasságot a gyárral ellenőriztesse! Táblázat 1: Futósín felfüggesztések HB8 sínvezetéshez LZ DH Felfüggesztések száma (oldalanként) 6000 Középső függesztés Hátulsó függesztés > LDH = szabad áthajtási magasság RM = raszter magasság LH = futósín magasság = Födémmagasság LH min. = RM LH max. = 2x RM BW = tengelytartó rögzítés = HB 8 = LH HB 8 2x RM - LH x RM - LH ET = min. benyúlás Direkthajtásnál, hosszú rugópufferrel Direkthajtásnál, rövid rugópufferrel DH = hátsó tengelytartó rögzítés = = HB 8 = 2 x RM LH (hosszú rugós ütköző) = HB 8 = 2 x RM LH (rövid rugós ütköző) = középső födémrögzítés = lásd az 1. táblázatban WE = tengelytávolság WE RM Kötéldob Ø > 6000 Ø 355 H = minimális szemöldökmagasság = 1 DA min. = HB 8 = 840 Eltérő kivitelnél kérje ajánlatunkat Minimális oldal-helyigényre ügyelni, lásd a 12. oldalon A lehetséges mérettartományra (21. oldal) feltétlenül ügyelni! 22 tervezői segédlet: DPU 40 ipari szekcionált kapu

23 S75 és S140 direkthajtás Direkthajtás HB sínvezetéshez RM 6000 RM > H min. = 1 Ø 250 Ø H min. = 1 Ø 355 Ø RM 280 RM LZ LZ Kapulap sebességek 445 R és 460 R vezérlések Direkthajtás Kötéldob átmérő mm-ben max. sebesség mm/s-ban fel/le S S S S tervezői segédlet: DPU 40 ipari szekcionált kapu 23
