1 Redőnykapuk és redőnyrácsok SB, TGT és DD Tervezési segédlet: jei kiadás

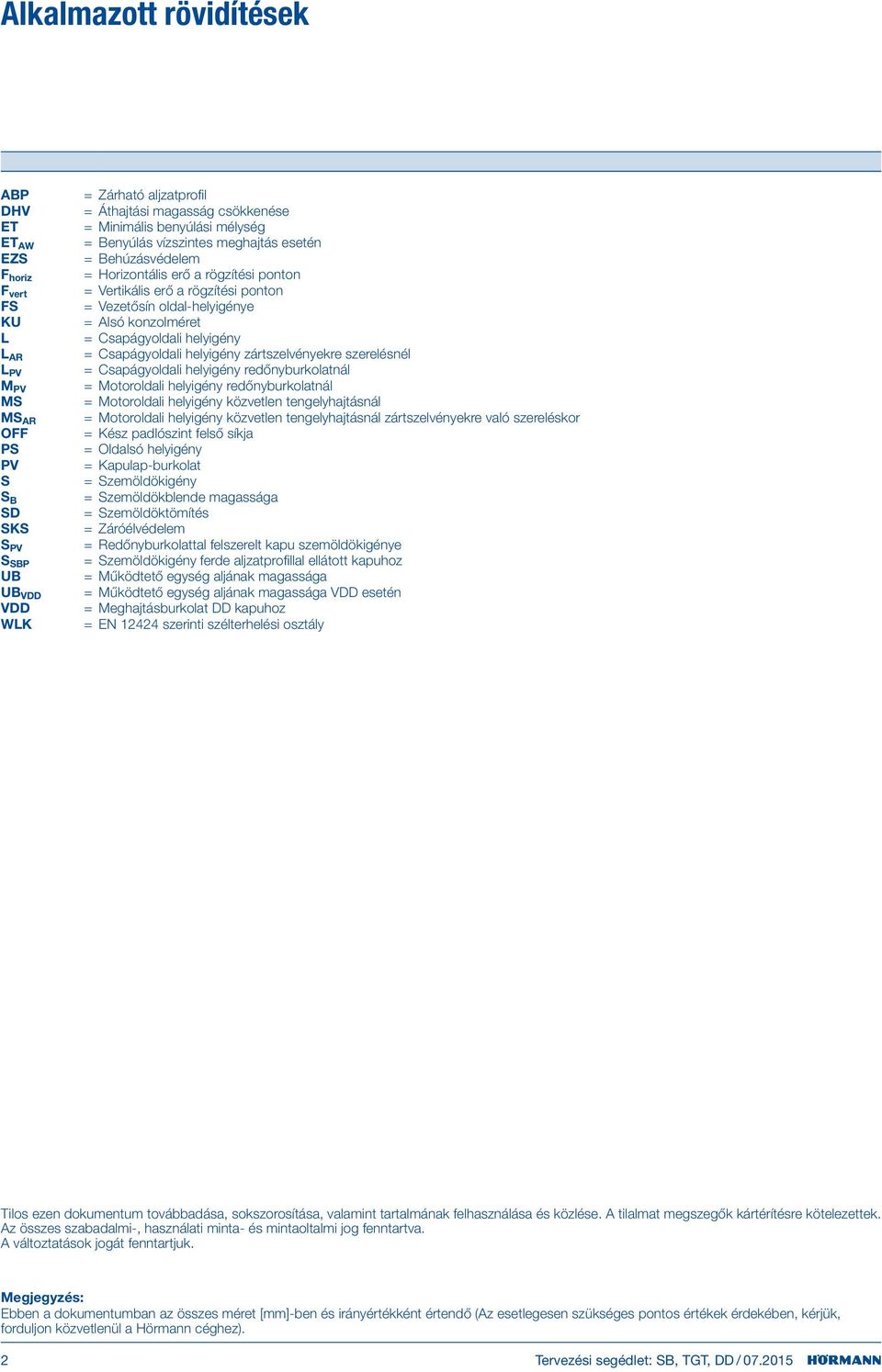

2 Alkalmazott rövidítések ABP DHV ET ET AW EZS F horiz F vert FS KU L L AR L PV M PV MS MS AR OFF PS PV S S B SD SKS S PV S SBP UB UB VDD VDD WLK = Zárható aljzatprofil = Áthajtási magasság csökkenése = Minimális benyúlási mélység = Benyúlás vízszintes meghajtás esetén = Behúzásvédelem = Horizontális erő a rögzítési ponton = Vertikális erő a rögzítési ponton = Vezetősín oldal-helyigénye = Alsó konzolméret = Csapágyoldali helyigény = Csapágyoldali helyigény zártszelvényekre szerelésnél = Csapágyoldali helyigény redőnyburkolatnál = Motoroldali helyigény redőnyburkolatnál = Motoroldali helyigény közvetlen tengelyhajtásnál = Motoroldali helyigény közvetlen tengelyhajtásnál zártszelvényekre való szereléskor = Kész padlószint felső síkja = Oldalsó helyigény = Kapulap-burkolat = Szemöldökigény = Szemöldökblende magassága = Szemöldöktömítés = Záróélvédelem = Redőnyburkolattal felszerelt kapu szemöldökigénye = Szemöldökigény ferde aljzatprofillal ellátott kapuhoz = Működtető egység aljának magassága = Működtető egység aljának magassága VDD esetén = Meghajtásburkolat DD kapuhoz = EN szerinti szélterhelési osztály Tilos ezen dokumentum továbbadása, sokszorosítása, valamint tartalmának felhasználása és közlése. A tilalmat megszegők kártérítésre kötelezettek. Az összes szabadalmi-, használati minta- és mintaoltalmi jog fenntartva. A változtatások jogát fenntartjuk. Ebben a dokumentumban az összes méret [mm]-ben és irányértékként értendő (Az esetlegesen szükséges pontos értékek érdekében, kérjük, forduljon közvetlenül a Hörmann céghez). 2 Tervezési segédlet: SB, TGT, DD /

3 Tartalomjegyzék Téma Oldal Alkalmazott rövidítések 2 Tartalomjegyzék 3 Profiláttekintés 4 Üvegezések és a szellőzőrácsok elrendezése 6 Vezérlés felszereléséhez szükséges tér/ meghajtás adatai 7 Ferde aljzatprofil 8 SB redőnykapu / SB redőnyrács Helyigény 10 Mérettáblázat 11 Vezetősín / szemöldöktömítés 12 Konzol / maximális terhelés a rögzítési ponton 13 Működtetési módok 14 PVSB benyúlásvédelem / áthajtási magasság csökkenése 15 TGT redőnykapu / TGT redőnyrács Helyigény 16 Mérettáblázat / vezetősín / szemöldöktömítés / konzol / maximális terhelés a rögzítési ponton / áthajtási magasság csökkenése 17 DD redőnykapu / DD redőnyrács Helyigény 18 A szemöldök mögötti helyigény 19 Vezetősín 20 Szemöldöktömítés / konzolok / maximális terhelés a rögzítési pontokon 21 Felhegesztő-lapok konzolokhoz / beépítés a nyílásba zártszelvényekkel 22 Betörésgátló reteszelés 23 Benyúlás elleni védelem/pvdd kapulapburkolat VDD nélkül 24 Benyúlás elleni védelem/pvdd kapulapburkolat VDD motorburkolattal 25 Mérettáblázatok DD redőnykapu 26 HR 120 A 26 HR 120 S 28 HR 120 aero 30 Decotherm A 32 Decotherm S S6 felszerelés csomaggal 34 Decotherm A 35 HR 116 A 36 DD redőnyrács 38 HG-L 38 HG-V 40 HG-S 42 Tervezési segédlet: SB, TGT, DD /

4 Profiláttekintés HR 120 Profiladatok HR 120 HR 120 üvegezéssel Anyag: HR 120 A 1,0 mm alumínium HR 120 aero 1,0 mm alumínium HR 120 S 1,0 mm acél Profilmagasság 119 mm Felépítési méretek blendékhez és betétekhez: 1. profil 119 mm minden további profil HR 120 A HR 120 aero HR 120 S 102,7 mm 102,7 mm 102,5 mm Profilsúly / m 2 : HR 120 A kb. 6 kg HR 120 aero kb. 5,5 kg HR 120 S kb. 15 kg Hőszigetelés - Építőanyag osztálya A2 (DIN 4102) Megjegyzés HR 120 aero kapukhoz: Szabad szellőző-keresztmetszet a kapufelület kb. 30 %-a Külső szerelésű redőnykapuként csak natúr hengerelt kivitelben szállítható. HR 120, külső szerelésű redőnykapu HR 120 aero HR 116 HR 116 A profiladatok HR 116, belső- és külső szerelésű redőnykapu HR 116 üvegezéssel Anyag: 1,0 mm alumínium Profilmagasság 119 mm Felépítési méretek blendékhez és betétekhez: 1. profil 119 mm minden további profil 103,6 mm Profilsúly / m 2 : kb. 10 kg Hőszigetelés U = 5,3 W/ (m² K) Építőanyag osztálya B2 (DIN 4102) Szabad szellőző-keresztmetszet kb mm² / szellőzőrács HR 116 szellőzőráccsal 4 Tervezési segédlet: SB, TGT, DD /

5 Decotherm Profiladatok Decotherm Decotherm négyszög-üvegezéssel Anyag: Decotherm A 0,4 mm alumínium Decotherm S 0,34 mm acél Profilmagasság 109 mm Felépítési méretek blendékhez és betétekhez: 1. profil 109 mm minden további profil 96 mm Profilsúly / m 2 : Decotherm A kb. 4,2 kg Decotherm S kb. 10,3 kg Hőszigetelés Decotherm A U = 4,6 W/ (m² K) Decotherm S U = 3,9 W/ (m² K) Éghetőségi besorolás E osztály (DIN EN ) Decotherm, külső szerelésű redőnykapu Redőnyrács HG-L, HG75 profiladatok HG-L HG75 Anyag Alumínium Profilmagasság 80 mm 84 mm Felépítési méretek blendékhez és betétekhez: 1. profil 80 mm 84 mm minden további profil 97,5 75,0 Kapulapsúly kg/m 2 6,5 6,7 Szabad szellőzőkeresztmetszet 77 %-a 37,5 %-a a kapufelület HG-L HG75 HG-V, HG-S profiladatok Anyag: HG-V Alumínium / Nemesacél HG-S Horganyzott acél Profilmagasság 60 mm Felépítési méretek blendékhez és betétekhez: 1. profil 60 mm minden további profil 68,5 mm Kapulapsúly / m 2 Anyagvastagság Kapuszélesség HG-V kb. 7 kg mm kb. 8 kg 20 4 > 3500 mm HG-S kb. 14 kg mm kb. 15 kg mm kb. 16 kg 20 4 > 0 mm Szabad szellőző-keresztmetszet a kapufelület kb. 85 %-a HG-V, HG-S Tervezési segédlet: SB, TGT, DD /

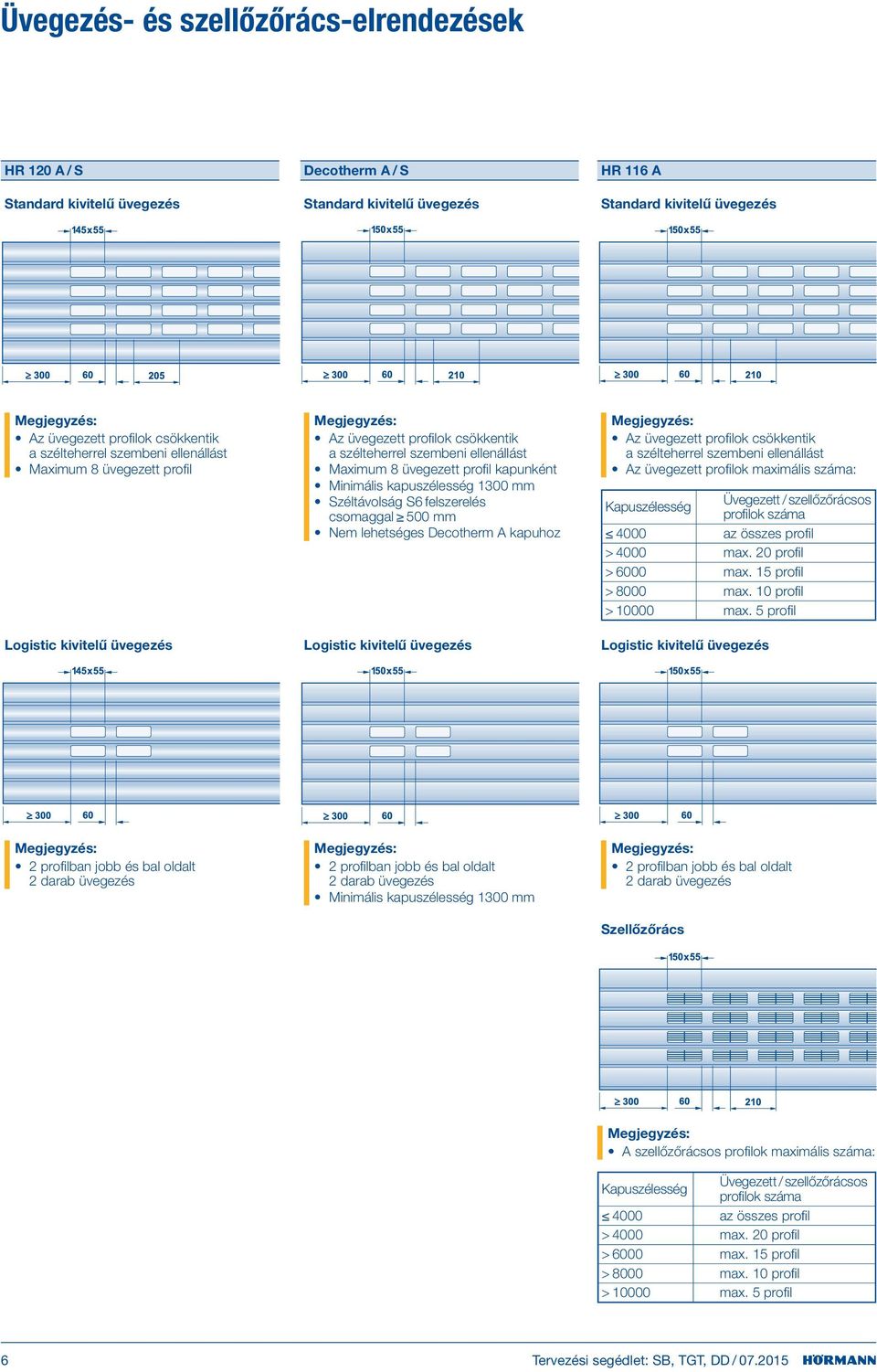

6 Üvegezés- és szellőzőrács-elrendezések HR 120 A / S Decotherm A / S HR 116 A Standard kivitelű üvegezés Standard kivitelű üvegezés Standard kivitelű üvegezés Az üvegezett profilok csökkentik a szélteherrel szembeni ellenállást Maximum 8 üvegezett profil Az üvegezett profilok csökkentik a szélteherrel szembeni ellenállást Maximum 8 üvegezett profil kapunként Minimális kapuszélesség 1300 mm Széltávolság S6 felszerelés csomaggal 500 mm Nem lehetséges Decotherm A kapuhoz Az üvegezett profilok csökkentik a szélteherrel szembeni ellenállást Az üvegezett profilok maximális száma: Kapuszélesség Üvegezett / szellőzőrácsos profilok száma 4000 az összes profil > 4000 max. 20 profil > 0 max. 15 profil > 8000 max. 10 profil > max. 5 profil Logistic kivitelű üvegezés Logistic kivitelű üvegezés Logistic kivitelű üvegezés 2 profilban jobb és bal oldalt 2 darab üvegezés 2 profilban jobb és bal oldalt 2 darab üvegezés Minimális kapuszélesség 1300 mm 2 profilban jobb és bal oldalt 2 darab üvegezés Szellőzőrács A szellőzőrácsos profilok maximális száma: Kapuszélesség Üvegezett / szellőzőrácsos profilok száma 4000 az összes profil > 4000 max. 20 profil > 0 max. 15 profil > 8000 max. 10 profil > max. 5 profil 6 Tervezési segédlet: SB, TGT, DD /

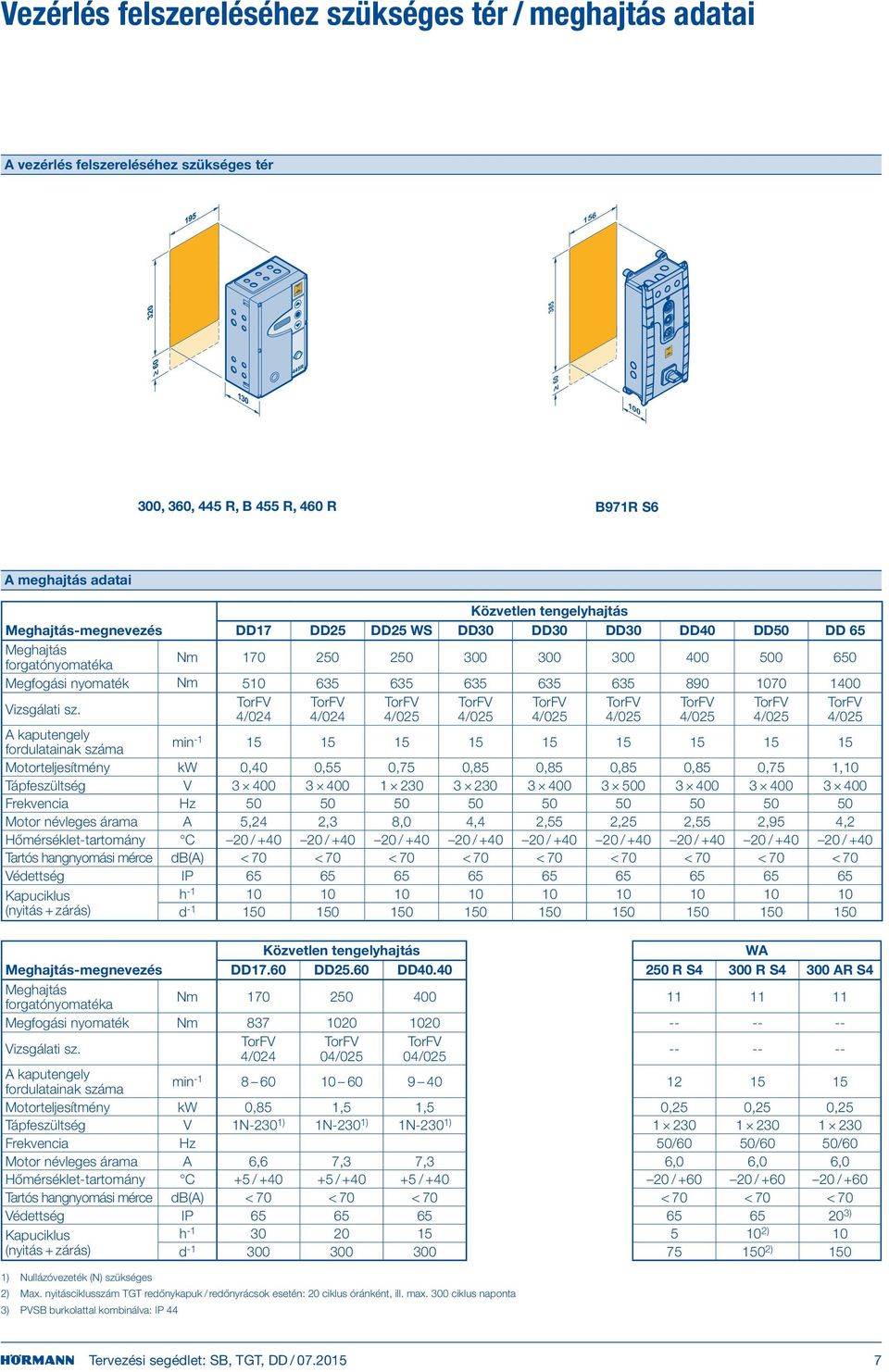

7 Vezérlés felszereléséhez szükséges tér / meghajtás adatai A vezérlés felszereléséhez szükséges tér , 360, 445 R, B 455 R, 460 R B971R S6 A meghajtás adatai Közvetlen tengelyhajtás Meghajtás-megnevezés DD17 DD25 DD25 WS DD30 DD30 DD30 DD40 DD50 DD 65 Meghajtás forgatónyomatéka Nm Megfogási nyomaték Nm Vizsgálati sz. TorFV TorFV TorFV TorFV TorFV TorFV TorFV TorFV TorFV 4/024 4/024 4/025 4/025 4/025 4/025 4/025 4/025 4/025 A kaputengely fordulatainak száma min Motorteljesítmény kw 0,40 0,55 0,75 0,85 0,85 0,85 0,85 0,75 1,10 Tápfeszültség V Frekvencia Hz Motor névleges árama A 5,24 2,3 8,0 4,4 2,55 2,25 2,55 2,95 4,2 Hőmérséklet-tartomány C 20 / / / / / / / / / +40 Tartós hangnyomási mérce db(a) < 70 < 70 < 70 < 70 < 70 < 70 < 70 < 70 < 70 Védettség IP Kapuciklus (nyitás + zárás) h d Közvetlen tengelyhajtás WA Meghajtás-megnevezés DD17.60 DD25.60 DD R S4 300 R S4 300 AR S4 Meghajtás forgatónyomatéka Nm Megfogási nyomaték Nm Vizsgálati sz. TorFV TorFV TorFV 4/024 04/025 04/ A kaputengely fordulatainak száma min Motorteljesítmény kw 0,85 1,5 1,5 0,25 0,25 0,25 Tápfeszültség V 1N-230 1) 1N-230 1) 1N-230 1) Frekvencia Hz 50/60 50/60 50/60 Motor névleges árama A 6,6 7,3 7,3 6,0 6,0 6,0 Hőmérséklet-tartomány C +5 / / / / / / +60 Tartós hangnyomási mérce db(a) < 70 < 70 < 70 < 70 < 70 < 70 Védettség IP ) Kapuciklus (nyitás + zárás) h ) 10 d ) 150 1) Nullázóvezeték (N) szükséges 2) Max. nyitásciklusszám TGT redőnykapuk / redőnyrácsok esetén: 20 ciklus óránként, ill. max. 300 ciklus naponta 3) PVSB burkolattal kombinálva: IP 44 Tervezési segédlet: SB, TGT, DD /

8 Ferde aljzatprofil Beépítési példa DD redőnykapura Különbségméret S SBP Rendelési méret: kapuszélesség Rendelési méret: kapumagasság S = Szemöldökigény S SBP = Szemöldökigény ferde aljzatprofillal ellátott kapuhoz 8 Tervezési segédlet: SB, TGT, DD /

9 Ferde aljzatprofil Egyhéjú ferde aljzatprofil Megjegyzések: Kapuszélesség 5800 mm Különbségméret max. mm S SBP = S + Különbségméret + 50 (figyeljen az áthajtási magasság csökkenésére SB redőnykapunál / redőnyrácsnál és TGT redőnykapunál / redőnyrácsnál) SB redőnykapukhoz/redőnyrácsokhoz és TGT redőnykapukhoz / redőnyrácsokhoz csak Decotherm S kapulappal Kombinálható ABP1 és ABP2 lezárható aljzatprofillal S6 felszerelés csomaggal nem kombinálható Egyhéjú ferde aljzatprofil, toldással Megjegyzések: Kapuszélesség > 5800 mm Különbségméret max. mm S SBP = S + különbségméret + 50 Nem kombinálható SB/TGT redőnyráccsal Kombinálható ABP1 és ABP2 lezárható aljzatprofillal S6 felszerelés csomaggal nem kombinálható Duplafalú ferde aljzatprofil Megjegyzések: Különbségméret max mm S SBP = S + különbségméret Nem kombinálható ABP1 és ABP2 lezárható aljzatprofillal S6 felszerelés csomaggal nem kombinálható Tervezési segédlet: SB, TGT, DD /

10 SB redőnykapu / SB redőnyrács Helyigény Beépítési példa kézi fogantyús működtetési móddal ET S Rendelési méret: kapuszélesség UB Rendelési méret: kapumagasság OFF PS PS Működtetési mód PS UB Kézifogantyú 165 Kapumagasság + 75 mm Áttételes kézi húzólánc 165 Kapumagasság 75 mm WA 250 R S4 165 Kapumagasság mm WA 300 R S4 165 Kapumagasság mm WA 300 AR S ) Kapumagasság + 75 mm 1) WA 300 AR S4 esetén a meghajtási oldalon a szemöldökszükséglet 265 mm, a csapágyoldal és a vezetősín helyigénye változatlanul 165 mm S = Szemöldökigény ET = Minimális benyúlási mélység PS = Oldalsó helyigény UB = Működtető egység aljának magassága OFF = Kész padlószint felső síkja Megjegyzések: A működtetési módnak semmilyen hatása sincs a következő értékekre: Oldalsó helyigény PS 1) Szemöldökigény S Szállítható kapuméretek A mm-nél magasabb kapukhoz kéziláncos működtetés vagy elektromos meghajtás ajánlott. Üvegezett lamellák max. száma 4 lamella: kapuszélesség 2000 mm 8 lamella: kapuszélesség > 2000 mm A minimális kapuszélesség üvegezett lamellák esetén 1200 mm. 10 Tervezési segédlet: SB, TGT, DD /

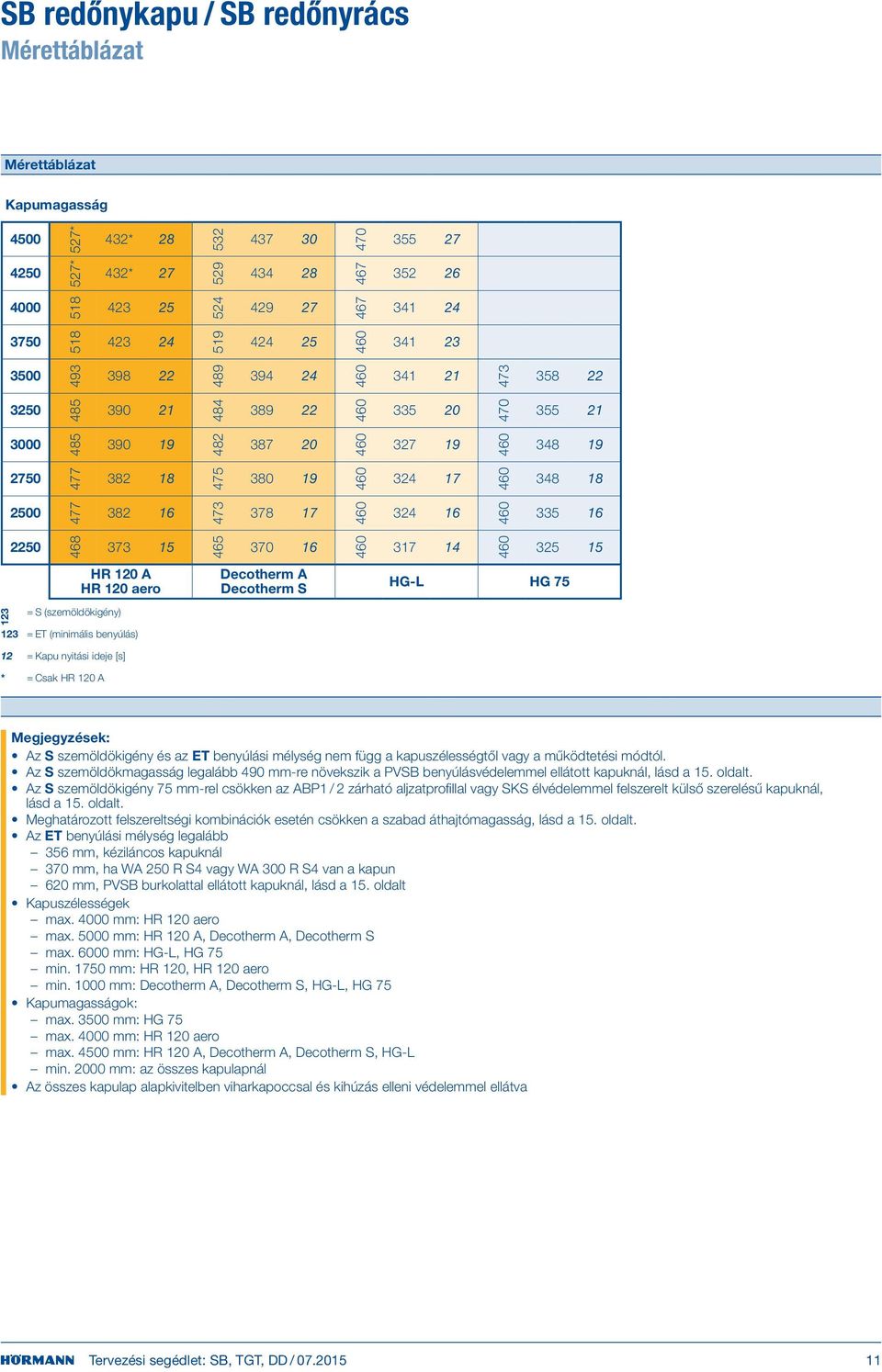

11 SB redőnykapu / SB redőnyrács Mérettáblázat Mérettáblázat Kapumagasság 0 527* 432* * 432* HR 120 A HR 120 aero Decotherm A Decotherm S HG-L HG = S (szemöldökigény) 123 = ET (minimális benyúlás) 12 = Kapu nyitási ideje [s] * = Csak HR 120 A Megjegyzések: Az S szemöldökigény és az ET benyúlási mélység nem függ a kapuszélességtől vagy a működtetési módtól. Az S szemöldökmagasság legalább mm-re növekszik a PVSB benyúlásvédelemmel ellátott kapuknál, lásd a 15. oldalt. Az S szemöldökigény 75 mm-rel csökken az ABP1 / 2 zárható aljzatprofillal vagy SKS élvédelemmel felszerelt külső szerelésű kapuknál, lásd a 15. oldalt. Meghatározott felszereltségi kombinációk esetén csökken a szabad áthajtómagasság, lásd a 15. oldalt. Az ET benyúlási mélység legalább 356 mm, kéziláncos kapuknál 370 mm, ha WA 250 R S4 vagy WA 300 R S4 van a kapun 620 mm, PVSB burkolattal ellátott kapuknál, lásd a 15. oldalt Kapuszélességek max mm: HR 120 aero max mm: HR 120 A, Decotherm A, Decotherm S max. 0 mm: HG-L, HG 75 min mm: HR 120, HR 120 aero min mm: Decotherm A, Decotherm S, HG-L, HG 75 Kapumagasságok: max mm: HG 75 max mm: HR 120 aero max. 0 mm: HR 120 A, Decotherm A, Decotherm S, HG-L min mm: az összes kapulapnál Az összes kapulap alapkivitelben viharkapoccsal és kihúzás elleni védelemmel ellátva Tervezési segédlet: SB, TGT, DD /

12 SB redőnykapu / SB redőnyrács Vezetősín / Szemöldöktömítés FS 160 A vezetősín Rugóházzal Megjegyzések: Alumínium vezetősín műanyag rugóházzal A rugóház függ a kapulap típusától és a kapumérettől csak a jobb oldali vezetősínen ill. a meghajtási oldalon a jobb és bal oldali vezetősínen Rugóház nélkül Szemöldöktömítés SD Megjegyzések: felár ellenében SB redőnykapukhoz SD2, ha a kapuszélesség 2500 mm SD3, ha a kapuszélesség > 2500 mm Szemöldök alsó éle SD Szemöldök alsó éle 12 Tervezési segédlet: SB, TGT, DD /

13 SB redőnykapu / SB redőnyrács Konzol / maximális terhelés a rögzítési ponton Konzol / maximális terhelés a rögzítési ponton F horiz = 1100 N Minimális követelmények a falazattal szemben F horiz = Horizontális erő a rögzítési ponton F vert = Vertikális erő a rögzítési ponton 140 F vert = 835 N F horiz = 1100 N F vert = 835 N Beton Szilárdsági osztály: C 20 / 25 Vastagság 140 mm Szabvány EN acél Szilárdsági osztály: S235-JRG2 Vastagság 5 mm Szabvány EN Téglafal Szilárdsági osztály: 12-es / II-es habarcscsoport Vastagság 240 mm Szabvány DIN Fa Fenyő fűrészáru: C24 / II-es minőségi osztály Vastagság mm Szabvány DIN 1052 (EC5) Tervezési segédlet: SB, TGT, DD /

14 SB redőnykapu / SB redőnyrács Működtetési módok Működtetési módok Kézifogantyú Felár nélkül Egy-egy kézifogantyú jobb és bal oldalon az aljzatprofil belső oldalán Egy kézifogantyú az aljzatprofil belső felén, bal oldalt Áttételes kézi húzólánc Felár ellenében Nincs befolyással a következőkre: PS S Szállítható kapuméretek Ajánlott a 3500 mm-nél magasabb kapuszerkezetekhez WA 250 R S4 / WA 300 R S4 WA 300 AR S4 Felár ellenében Nincs befolyással a következőkre: PS 1) S Szállítható kapuméretek Ajánlott a 3500 mm-nél magasabb kapuszerkezetekhez Impulzusüzemű kapuszerkezeteknél és a 2500 mm-nél alacsonyabb rendelési magasságú kapuknál PVSB benyúlás elleni védelmet kell használni. 1) WA 300 AR S4 esetén a meghajtási oldalon a szemöldökszükséglet 265 mm, a csapágyoldal és a vezetősín helyigénye változatlanul 165 mm 14 Tervezési segédlet: SB, TGT, DD /

15 SB redőnykapu / SB redőnyrács PVSB benyúlásvédelem / áthajtási magasság csökkenése PVSB benyúlásvédelem PVSB benyúlás elleni védelem, egyrészes lemezburkolat Megjegyzések: Felár ellenében Egyrészes lemezburkolattal ellátott PVSB benyúlás elleni védelem a következőkhöz: SB redőnykapuk, ha a kapumagasság 3000 mm SB redőnyrács Kétrészes lemezburkolattal ellátott PVSB benyúlás elleni védelem a következőkhöz: SB redőnykapuk, ha a kapumagasság > 3000 mm A PVSB benyúlás elleni védelem nincs hatással a PS értékére. Az S szemöldökigény legalább: mm, egyrészes lemezburkolattal ellátott PVSB esetén 545 mm, kétrészes lemezburkolattal ellátott PVSB esetén Az ET benyúlási mélység legalább: 620 mm, egyrészes lemezburkolattal ellátott PVSB esetén 700 mm, kétrészes lemezburkolattal ellátott PVSB esetén A PVSB benyúlás elleni védelem ABP1/2 süllyeszthető aljzatprofillal való együttes alkalmazása csökkenti a szabad áthajtómagasságot. A lemez mindig lefelé peremezett PVSB benyúlás elleni védelem, kétrészes lemezburkolattal Áthajtási magasság csökkenése Példa belső szerelésű kapura DHV Példa külső szerelésű kapura Kivitel Kivitel Áthajtási magasság csökkenése (DHV) Belső szerelésű redőnykapu Külső szerelésű redőnykapuk A szemöldökigény változása PVSB + tolóretesz 50 0 PVSB + ABP1/ PVSB + SKS 50 0 Ferde aljzatprofil 50 + Különbségméret 0 Ferde aljzatprofil + PVSB + tolóretesz / ABP / SKS Különbségméret 0 ABP1/ SKS Ferde aljzatprofil 50 + Különbségméret 0 Ferde aljzatprofil + ABP1/ Különbségméret 0 Ferde aljzatprofil + SKS Különbségméret 0 DHV Tervezési segédlet: SB, TGT, DD /

16 TGT redőnykapu / TGT redőnyrács Helyigény Beépítési példa PVTGT benyúlásvédelemmel ET S Rendelési méret: kapuszélesség PS UB PS Rendelési méret: kapumagasság OFF Működtetési mód PS UB WA 300 R S4 165 Kapumagasság mm S = Szemöldökigény ET = Minimális benyúlási mélység PS = Oldalsó helyigény UB = Működtető egység aljának magassága OFF = Kész padlószint felső síkja Megjegyzések: A működtetési módnak semmilyen hatása sincs a következő értékekre: Oldalsó helyigény PS Szemöldökigény S Szállítható kapuméretek Üvegezett lamellák max. száma 4 lamella: kapuszélesség 2000 mm 8 lamella: kapuszélesség > 2000 mm A minimális kapuszélesség üvegezett lamellák esetén 1300 mm. 16 Tervezési segédlet: SB, TGT, DD /

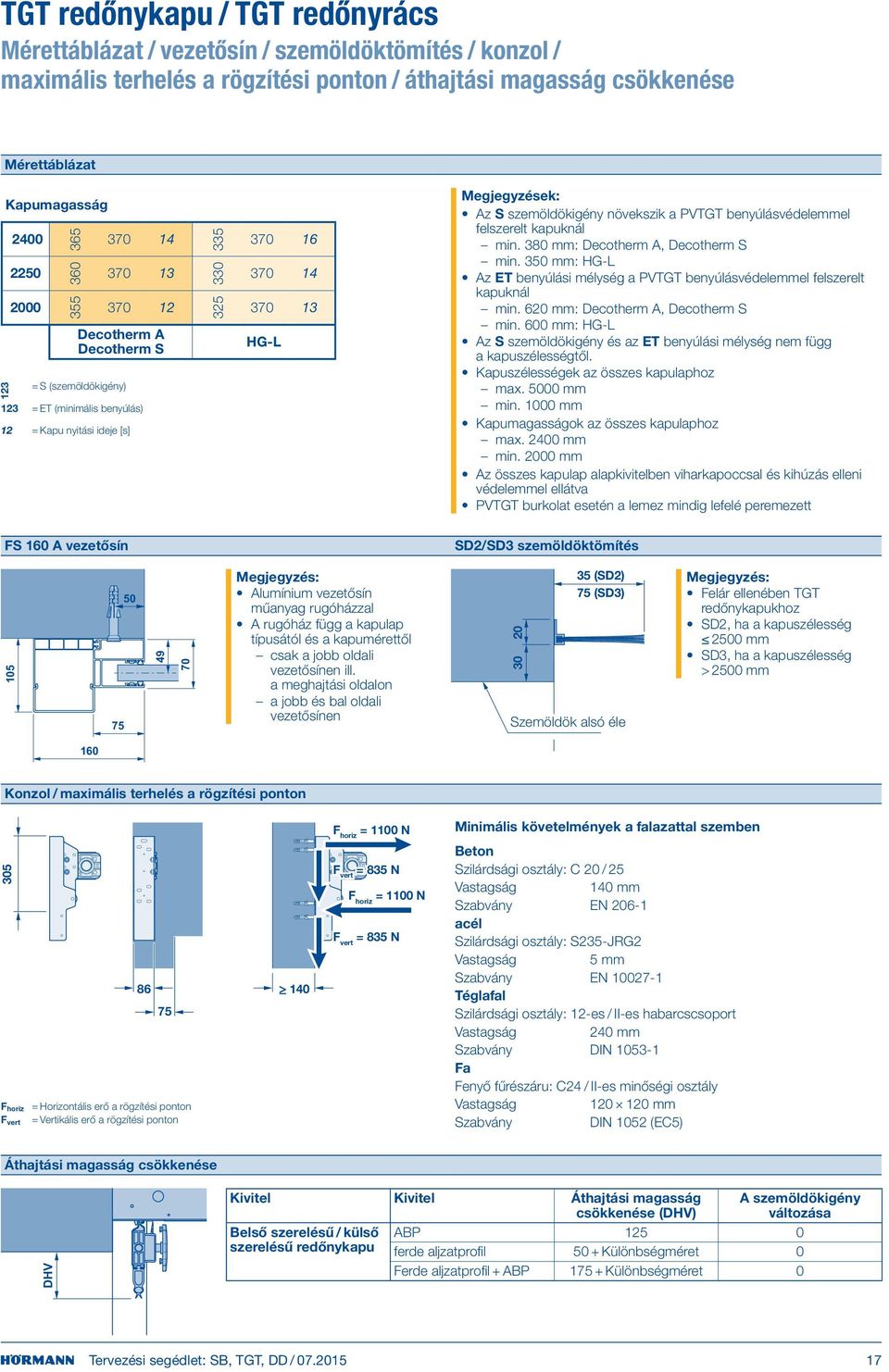

17 TGT redőnykapu / TGT redőnyrács Mérettáblázat / vezetősín / szemöldöktömítés / konzol / maximális terhelés a rögzítési ponton / áthajtási magasság csökkenése Mérettáblázat 123 Kapumagasság Decotherm A Decotherm S = S (szemöldökigény) 123 = ET (minimális benyúlás) 12 = Kapu nyitási ideje [s] HG-L Megjegyzések: Az S szemöldökigény növekszik a PVTGT benyúlásvédelemmel felszerelt kapuknál min. 380 mm: Decotherm A, Decotherm S min. 350 mm: HG-L Az ET benyúlási mélység a PVTGT benyúlásvédelemmel felszerelt kapuknál min. 620 mm: Decotherm A, Decotherm S min. mm: HG-L Az S szemöldökigény és az ET benyúlási mélység nem függ a kapuszélességtől. Kapuszélességek az összes kapulaphoz max mm min mm Kapumagasságok az összes kapulaphoz max mm min mm Az összes kapulap alapkivitelben viharkapoccsal és kihúzás elleni védelemmel ellátva PVTGT burkolat esetén a lemez mindig lefelé peremezett FS 160 A vezetősín SD2/SD3 szemöldöktömítés Alumínium vezetősín műanyag rugóházzal A rugóház függ a kapulap típusától és a kapumérettől csak a jobb oldali vezetősínen ill. a meghajtási oldalon a jobb és bal oldali vezetősínen (SD2) 75 (SD3) Szemöldök alsó éle Felár ellenében TGT redőnykapukhoz SD2, ha a kapuszélesség 2500 mm SD3, ha a kapuszélesség > 2500 mm 160 Konzol / maximális terhelés a rögzítési ponton F horiz = 1100 N Minimális követelmények a falazattal szemben F horiz = Horizontális erő a rögzítési ponton F vert = Vertikális erő a rögzítési ponton 140 F vert = 835 N F horiz = 1100 N F vert = 835 N Beton Szilárdsági osztály: C 20 / 25 Vastagság 140 mm Szabvány EN acél Szilárdsági osztály: S235-JRG2 Vastagság 5 mm Szabvány EN Téglafal Szilárdsági osztály: 12-es / II-es habarcscsoport Vastagság 240 mm Szabvány DIN Fa Fenyő fűrészáru: C24 / II-es minőségi osztály Vastagság mm Szabvány DIN 1052 (EC5) Áthajtási magasság csökkenése DHV Kivitel Kivitel Áthajtási magasság csökkenése (DHV) Belső szerelésű / külső szerelésű redőnykapu A szemöldökigény változása ABP ferde aljzatprofil 50 + Különbségméret 0 Ferde aljzatprofil + ABP Különbségméret 0 Tervezési segédlet: SB, TGT, DD /

18 DD redőnykapu / DD redőnyrács Helyigény ET MS S Rendelési méret: kapuszélesség L Rendelési méret: kapumagasság OFF FS KU FS L MS FS KU L MS FS KU olyan kapukhoz, ahol ET olyan kapukhoz, ahol ET > ) ) 240 1) 420 1) 260 1) 1) 160 2) 290 2) 96 2) 4) 180 2) 290 2) 962) 4) 240 3) 3) 260 3) 3) Megjegyzések: A beépítési példa belülről nézve jobbos motorelrendezést ábrázol. Kívánságra akár balos elrendezés is szállítható. Külső szerelésű redőnykapuknál a meghajtási oldalt kívülről nézve kell meghatározni. 1) Helyigény az oldalsó leszereléshez 2) Helyigény S6 felszerlés csomaggal 3) Helyigény az oldalsó leszereléshez S6 felszerelés csomaggal kombinálva 4) A méret függ a kapumérettől, kérje a Hörmann cég ajánlatát. L = Csapágyoldali helyigény S = Szemöldökigény, lásd a táblázatokat a 26. oldaltól MS = Motoroldali helyigény közvetlen tengelyhajtásnál ET = Minimális benyúlási mélység lásd a táblázatokat a 26. oldaltól FS = Vezetősín oldal-helyigénye OFF = Kész padlószint felső síkja KU = Alsó konzolméret 18 Tervezési segédlet: SB, TGT, DD /

19 DD redőnykapu / DD redőnyrács Helyigény a szemöldök mögött DD redőnykapu lefelé álló meghajtással DD redőnykapu vízszintes meghajtással DD redőnykapu felfelé álló meghajtással ET AW S AS S = lásd a táblázatok értékeit S = lásd a táblázatok értékeit S AS = max a 26. oldaltól a 26. oldaltól ET = lásd a táblázatok értékeit a 26. oldaltól ET AW = max. 950 ET = lásd a táblázatok értékeit a 26. oldaltól MS = lásd a 18. oldaltól MS = lásd a 18. oldaltól MS = lásd a 18. oldaltól DD redőnykapu PVDD és VDD burkolattal DD redőnykapu szemöldökblendével S PV = S + 75 S B = vegye figyelembe a profilok felépítési méretét (lásd a 4. oldalt ) M PV = 290 Általános megjegyzések: Az ET értékét egyedi meghajtású kapuk esetén kérje közvetlenül a Hörmann cégtől. Tervezési segédlet: SB, TGT, DD /

20 DD redőnykapu / DD redőnyrács Vezetősín FS 80 alátétprofil nélkül Standard szerelés Szerelés sarokprofillal Az alátétprofilok számát lásd a 26. oldaltól a táblázatokban Szerelés sarokprofillal Opcionális Hegesztett szerelés lehetséges Téglafalra nem lehetséges S6 felszerelés csomaggal nem kombinálható FS 80 egy alátétprofillal Standard szerelés Szerelés sarokprofillal Az alátétprofilok számát lásd a 26. oldaltól a táblázatokban Szerelés sarokprofillal Opcionális Hegesztett szerelés lehetséges Téglafalra nem lehetséges S6 felszerelés csomaggal nem kombinálható FS 80 kettő alátétprofillal 60 Az alátétprofilok számát lásd a 26. oldaltól a táblázatokban Sarokprofillal való szerelés nem lehetséges Tervezési segédlet: SB, TGT, DD /

21 DD redőnykapu / DD redőnyrács Szemöldöktömítés / konzolok / maximális terhelés a rögzítési pontokon Szemöldöktömítés SD3 SD4 SD Szemöldök alsó éle Szemöldök alsó éle Szemöldök alsó éle Alátétprofil nélküli kapukhoz Egy alátétprofillal ellátott redőnykapukhoz Állítható rátakarási szélesség Kettő alátétprofillal ellátott redőnykapukhoz Állítható rátakarási szélesség Konzolok Kicsi 75 F horiz = 4000 N max. kg kapusúlyig 360 F vert = 2200 N F horiz = 4000 N 400 F vert = 2200 N nagy 100 F horiz = 7000 N F vert = 0 N max kg kapusúlyig 500 F horiz = 7000 N 500 F vert = 0 N Minimális követelmények a falazattal szemben Beton Szilárdsági osztály: C 20 / 25 Vastagság 140 mm Szabvány EN acél Szilárdsági osztály: S235-JRG2 Vastagság 5 mm Szabvány EN Téglafal Szilárdsági osztály: 12-es / II-es habarcscsoport Vastagság 240 mm Szabvány DIN Fa Fenyő fűrészáru: C24 / II-es minőségi osztály Vastagság mm Szabvány DIN 1052 (EC5) Tervezési segédlet: SB, TGT, DD /

22 DD redőnykapu / DD redőnyrács Felhegesztő-lapok konzolokhoz / beépítés a nyílásba zártszelvényekkel Felhegesztőlemez konzolhoz Hegeszthető alátétlapok könnyű szerkezethez 90 Hegeszthető alátétlapok acélszerkezethez Könnyűszerkezetes épületre való rögzítéshez önhordó acél fogadószerkezet szükséges Hegeszthető alátétlapok felár ellenében A vezetősín hegesztett szerelését lásd a 20. oldalon Beépítés a nyílásba zártszelvényekkel L AR Az épületnyílás szabad szélessége 5 (légrés) Rendelési méret: kapuszélesség 5 (légrés) M AR Alkalmazható zártszelvények A zártszelvényekkel képzett oldalkávák szélességének az itt ábrázolt zártszelvények méretéből kell összeadódnia L AR = Csapágyoldali helyigény zártszelvényekre szerelésnél M AR = Motoroldali helyigény közvetlen tengelyhajtásnál zártszelvényekre való szereléskor Tervezési segédlet: SB, TGT, DD /

23 DD redőnykapu / DD redőnyrács Betörésgátló reteszelés Betörésgátló reteszelés Tolóretesz Betörésgátló reteszelések felár ellenében A zárható aljzatprofil nincs befolyással az oldalsó helyigényre Zárható aljzatprofil nem kombinálható az S6 felszerelés csomaggal Tolóretesz nem lehetséges redőnyrácsokhoz és külső szerelésű redőnykapukhoz A tolóretesz helyzete választhatóan balos, jobbos vagy kétoldali Tervezési segédlet: SB, TGT, DD /

24 ET PV DD redőnykapu / DD redőnyrács Benyúlás elleni védelem / PVDD kapulapburkolat VDD nélkül Beépítési példa függőlegesen lefelé álló meghajtáshelyzetre M PV S PV Rendelési méret: kapuszélesség KU L PV Rendelési méret: kapumagasság OFF FS FS Alkalmazási terület: Impulzusos vezérlésű kapuk 2500 mm-nél alacsonyabb kapumagassággal. L PV = Oldalhelyigény a csapágyoldalon PVDD burkolatos kapunál M PV = Oldalhelyigény a motoroldalon PVDD burkolatos kapunál FS = Vezetősín oldal-helyigénye KU = Alsó konzolméret S = Szemöldökigény, lásd a táblázatokat a 26. oldaltól S PV = Szemöldökigény PVDD burkolatos kapunál ET PV = Minimális benyúlási mélység PVDD burkolatos kapunál OFF = Kész padlószint felső síkja Megjegyzések: A VDD meghajtásburkolat nélküli PVDD burkolatnak nincs hatása az oldalhelyigényekre: L PV = L (lásd a 18. oldalt) M PV = MS (lásd a 18. oldalt) S PV = S + 75 (lásd a táblázatokat a 26. oldalon) ET PV = max. A VDD meghajtásburkolat nélküli PVDD burkolat teljesíti a benyúlás elleni védelem előírásait A lemez mindig lefelé peremezett Nincs áthajtómagasság-csökkenés 24 Tervezési segédlet: SB, TGT, DD /

25 ET PV DD redőnykapu / DD redőnyrács Benyúlás elleni védelem / PVDD kapulapburkolat VDD motorburkolattal Beépítési példa jobb oldali meghajtással M PV S PV Rendelési méret: kapuszélesség UB VDD L PV FS Rendelési méret: kapumagasság OFF FS Alkalmazási terület: Az időjárás viszontagságaival és a szennyeződésekkel szemben védelmet igényelő kapuszerkezetek esetén. M PV L PV UB PV Kapumagasság ) 195 1) Kapumagasság 400 1) 1) Helyigény S6 felszerlés csomaggal L PV = Oldalhelyigény a csapágyoldalon PVDD burkolatos kapunál M PV = Oldalhelyigény a motoroldalon PVDD burkolatos kapunál UB VDD = Működtető egység aljának magassága VDD burkolat esetén FS = Vezetősín oldal-helyigénye S = Szemöldökigény, lásd a táblázatokat a 26. oldaltól S PV = Szemöldökigény PVDD burkolatos kapunál ET PV = Minimális benyúlási mélység PVDD burkolatos kapunál OFF = Kész padlószint felső síkja Megjegyzések: S PV = S + 75 (lásd a táblázatokat a 26. oldalon) ET PV = max. A VDD meghajtásburkolattal ellátott PVDD burkolat teljesíti a benyúlás elleni védelem előírásait A lemez mindig lefelé peremezett A meghajtás mindig függőlegesen lefelé álló helyzetű Nincs áthajtómagasság-csökkenés Külső szerelésű redőnykapuknál: A vezérlés és az élvédelem ház a kapu szerelési oldalával ellentétes oldalra kerül A profilnézetek változását lásd a 4. oldalon Tervezési segédlet: SB, TGT, DD /

26 26 Tervezési segédlet: SB, TGT, DD / Kapumagasság Kapuszélesség Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) A megadott értékek kizárólag a standard, függőlegesen lefelé álló meghajtásra vonatkoznak. Minimális kapuszélesség 1750 mm Mérettáblázatok DD redőnykapu HR 120 A

27 A nyitás ideje [s] Alátétprofil A kapu már nem felel meg a 2. szélterhelési osztálynak (EN 12424) Tervezési segédlet: SB, TGT, DD /

28 28 Tervezési segédlet: SB, TGT, DD / Kapumagasság Kapuszélesség Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Minimális kapuszélesség 1750 mm Mérettáblázatok DD redőnykapu HR 120 S

29 A nyitás ideje [s] Alátétprofil Tervezési segédlet: SB, TGT, DD /

30 30 Tervezési segédlet: SB, TGT, DD / Kapumagasság Kapuszélesség Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Minimális kapuszélesség 1750 mm Mérettáblázatok DD redőnykapu HR 120 aero

31 Tervezési segédlet: SB, TGT, DD / A nyitás ideje [s] Alátétprofil A kapu már nem felel meg a 2. szélterhelési osztálynak (EN 12424)

32 32 Tervezési segédlet: SB, TGT, DD / Kapumagasság Kapuszélesség Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Mérettáblázatok DD redőnykapu Decotherm S

33 A nyitás ideje [s] Alátétprofil Tervezési segédlet: SB, TGT, DD /

34 Mérettáblázatok DD redőnykapu Decotherm S S6 felszerelés csomaggal A nyitás ideje [s] DD40.40 Kapumagasság A nyitás ideje [s] DD17.60/DD Kapuszélesség Meghajtás DD40.40 DD25.60 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Megjegyzések: Az összes érték kizárólag széria kivitelű kapukra vonatkozik. S6 felszerelés csomaggal kombinálva az alátétprofilok száma mindig Tervezési segédlet: SB, TGT, DD /

35 Mérettáblázatok DD redőnykapu Decotherm A A nyitás ideje [s] Alátétprofil Kapumagasság Kapuszélesség Meghajtás DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Tervezési segédlet: SB, TGT, DD /

36 36 Tervezési segédlet: SB, TGT, DD / Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Minimális kapuszélesség 1750 mm Kapumagasság Kapuszélesség Mérettáblázatok DD redőnykapu HR 116 A

37 A nyitás ideje [s] Alátétprofil A kapu már nem felel meg a 2. szélterhelési osztálynak (EN 12424) Tervezési segédlet: SB, TGT, DD /

38 38 Tervezési segédlet: SB, TGT, DD / Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Kapumagasság Kapuszélesség Mérettáblázatok DD redőnyrács HG-L

39 A nyitás ideje [s] Alátétprofil Tervezési segédlet: SB, TGT, DD /

40 40 Tervezési segédlet: SB, TGT, DD / Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Kapumagasság Kapuszélesség Mérettáblázatok DD redőnyrács HG-V

41 A nyitás ideje [s] Alátétprofil Tervezési segédlet: SB, TGT, DD /

42 42 Tervezési segédlet: SB, TGT, DD / Meghajtás DD65 DD50 DD40 DD30 DD25 DD = S (szemöldökigény) 123 = ET (minimális benyúlási mélység) Az összes érték kizárólag széria kivitelű kapukra vonatkozik. Kapumagasság Kapuszélesség Mérettáblázatok DD redőnyrács HG-S

43 A nyitás ideje [s] Alátétprofil Tervezési segédlet: SB, TGT, DD /

44 Hörmann: Minőség kompromisszumok nélkül Hörmann KG Amshausen, Németország Hörmann KG Antriebstechnik, Németország Hörmann KG Brandis, Németország Hörmann KG Brockhagen, Németország Hörmann KG Dissen, Németország Hörmann KG Eckelhausen, Németország Hörmann KG Freisen, Németország Hörmann KG Ichtershausen, Németország Hörmann KG Werne, Németország Hörmann Genk NV, Belgium Hörmann Alkmaar B.V., Hollandia Hörmann Legnica Sp. z o.o., Lengyelorzág Hörmann Beijing, Kína Hörmann Tianjin, Kína Hörmann LLC, Montgomery IL, USA Hörmann Flexon LLC, Burgettstown PA, USA A nemzetközi piacon egyedülállóan a Hörmann cég az, amely GARÁZSKAPUK a fontosabb nyílászárók teljes palettáját kínálja. A termékeket MOZGATÓK továbbá az amerikai és kínai képviseletnek köszönhetően mindenütt IPARI KAPUK RAKODÁSTECHNIKA az Önök megbízható, nemzetközi partnerei vagyunk a nyílászárók AJTÓK piacán. Jelszavunk: Minőség kompromisszumok nélkül. TOKOK alkalmazva gyártják. A sűrű európai értékesítési- és szervizhálózatnak, Állapot: / Nyomtatás: / HF HU / PDF szakosodott gyáregységekben, a legújabb műszaki megoldásokat
