1 Ipari szekcionált kapuk Szerkezeti vastagság 42 mm Tervezési segédlet: jei kiadás

2 Tartalomjegyzék Tartalomjegyzék Oldal Termékleírás 4 5 Műszaki adatok áttekintése 6 7 A sínvezetési módok áttekintése 8 9 SPU 42 Kapulap duplafalú (625 és 750 mm magas) acéllamellákból, stukkómintás / Micrograin SPU 42 Magas küszöbös személybejáró-ajtóval (625 és 750 mm magas lamellákból), stukkómintás / Micrograin 11 SPU 42 Alacsony küszöbös személybejáró-ajtóval (625 és 750 mm magas lamellákból), stukkómintás / Micrograin 12 SPU 42 Kapulap duplafalú (375 és 500 mm magas) acéllamellákból, stukkómintás / Micrograin 13 SPU 42 Magas küszöbös személybejáró-ajtóval (375 és 500 mm magas lamellákból), stukkómintás / Micrograin 14 SPU 42 Alacsony küszöbös személybejáró-ajtóval (375 és 500 mm magas lamellákból), stukkómintás / Micrograin 15 SPU 42 Üvegezési magasságok (üveg középvonala O-tól) 500, 625 és 750 mm-es kapuelem-magassághoz 16 SPU 42 Üvegezési magasságok számítása (üveg középvonala O-tól) 17 APU 42 / APU 42 Thermo Kapulap alumínium zártszelvény profilokból, duplafalú lamellalábazattal 18 APU 42 / APU 42 Thermo 750 mm-es lábazat, magas küszöbös személybejáró-ajtóval 19 APU 42 / APU 42 Thermo 750 mm-es lábazat, alacsony küszöbös személybejáró-ajtóval 20 APU 42 / APU 42 Thermo 1500 mm-es lábazat, magas küszöbös személybejáró-ajtóval 21 APU 42 / APU 42 Thermo 1500 mm-es lábazat, alacsony küszöbös személybejáró-ajtóval 22 APU 42 S-Line Kapulap alumínium zártszelvény profilokból, duplafalú lamellalábazattal 23 ALR 42 / ALR 42 Thermo Kapulap normál vagy hőhídmentes alumínium zártszelvény profilokból 24 ALR 42 / ALR 42 Thermo Magas küszöbös személybejáró-ajtóval 25 ALR 42 / ALR 42 Thermo Alacsony küszöbös személybejáró-ajtóval 26 ALR 42 S-Line Kapulap normál alumínium zártszelvény profilokból 27 ALR 42 Glazing Kapulap normál alumínium zártszelvény profilokból 28 ALR 42 Vitraplan Kapulap normál alumínium zártszelvény profilokból 29 Üvegezés- / személybejáróajtó-elrendezések Betétek / mezők és üvegezések 40-es sorozat 33 Mellékajtók NT Mellékajtók Elrendezések, lehetséges nyitásirányok N sínvez. mód Normál sínvezetés 39 NA sínvez. mód Normál sínvezetés magasra helyezett torziórugós tengellyel 40 ND sínvez. mód Normál sínvezetés tetőkövetéssel 41 NH sínvez. mód Normál sínvezetés minimális emeléssel 42 NS sínvez. mód Normál sínvezetés os dupla rádiusszal 43 GD sínvez. mód Normál sínvezetés tetőkövetéssel és minimális emeléssel 44 L sínvez. mód Alacsony sínvezetés 45 LD sínvez. mód Alacsony sínvezetés tetőkövetéssel 46 H sínvez. mód Magas sínvezetés 47 HA sínvez. mód Magas sínvezetés magasra helyezett torziórugós tengellyel 48 HD sínvez. mód Magas sínvezetés tetőkövetéssel 49 HG sínvez. mód Magas sínvezetés meredek futósínnel 50 HU sínvez. mód Magas sínvezetés alulra helyezett torziórugós tengellyel 51 RD sínvez. mód Magas sínvezetés alulra helyezett torziórugós tengellyel és tetőkövetéssel 52 RG sínvez. mód Magas sínvezetés alulra helyezett torziórugós tengellyel és meredek futósínnel 53 V sínvez. mód üggőleges sínvezetés 54 VA sínvez. mód üggőleges sínvezetés magasra helyezett torziórugós tengellyel 55 VU sínvez. mód üggőleges sínvezetés alulra helyezett torziórugós tengellyel 56 2 Tervezési segédlet: Ipari szekcionált kapuk /

3 Tartalomjegyzék Tartalomjegyzék Oldal WG sínvez. mód üggőleges sínvezetés alulra helyezett torziórugós tengellyel és meredek futósínnel 57 Oldalhely-igények 58 Szemöldökcsatlakozások 59 Padlólezárás 60 Áttételes kézi húzólánc 61 Csigás kézikötél vagy kézilánc 62 ödémfüggesztékek (L = függesztékhossz, lásd a sínvezetéseket is) 63 WA 300 tengelyhajtás WA 400 tengelyhajtás Közvetlen tengelyhajtásként 66 WA 400 tengelyhajtás Láncadapterrel 67 WA 400 tengelyhajtás Középre szereléshez ITO 400 lánchajtás 71 SupraMatic HT meghajtás Kapulap-sebességek 74 Betétek áttekintése 75 A részletes kapulap- és sínvezetés-kialakítások beépítési példákkal együtt találhatók meg e kézikönyvben. Az utánnyomás (kivonatosan is), csak a mi beleegyezésünkkel megengedett. Szerzői jogi védelem alatt áll. Minden méret mm-ben. A szerkezeti változtatások jogát fenntartjuk. Tervezési segédlet: Ipari szekcionált kapuk /

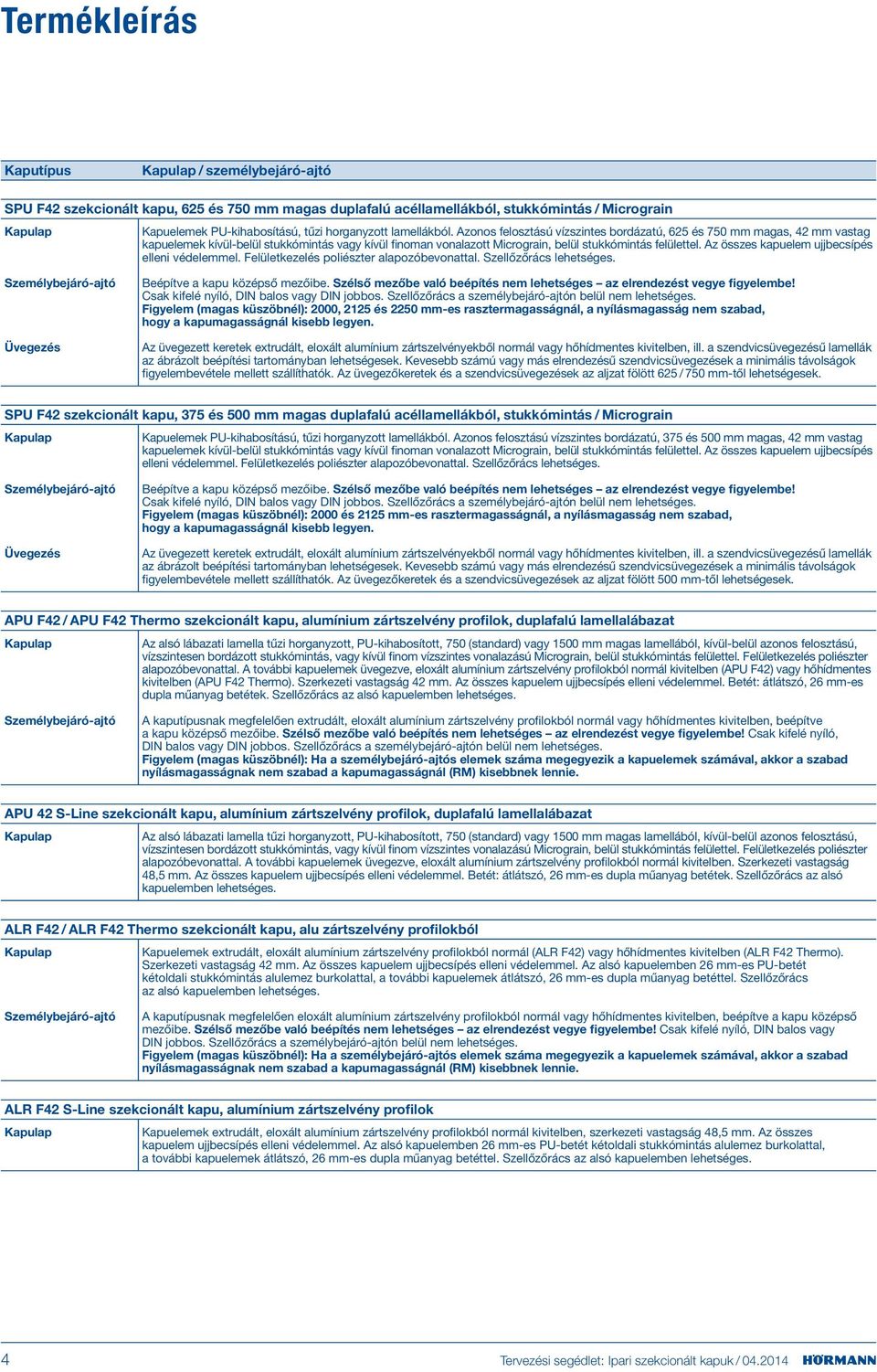

4 Termékleírás Kaputípus Kapulap / személybejáró-ajtó SPU 42 szekcionált kapu, 625 és 750 mm magas duplafalú acéllamellákból, stukkómintás / Micrograin Kapulap Kapuelemek PU-kihabosítású, tűzi horganyzott lamellákból. Azonos felosztású vízszintes bordázatú, 625 és 750 mm magas, 42 mm vastag kapuelemek kívül-belül stukkómintás vagy kívül finoman vonalazott Micrograin, belül stukkómintás felülettel. Az összes kapuelem ujjbecsípés elleni védelemmel. elületkezelés poliészter alapozóbevonattal. Szellőzőrács lehetséges. Személybejáró-ajtó Üvegezés Beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. Szellőzőrács a személybejáró-ajtón belül nem lehetséges. igyelem (magas küszöbnél):, 2125 és mm-es rasztermagasságnál, a nyílásmagasság nem szabad, hogy a kapumagasságnál kisebb legyen. Az üvegezett keretek extrudált, eloxált alumínium zártszelvényekből normál vagy hőhídmentes kivitelben, ill. a szendvicsüvegezésű lamellák az ábrázolt beépítési tartományban lehetségesek. Kevesebb számú vagy más elrendezésű szendvicsüvegezések a minimális távolságok figyelembevétele mellett szállíthatók. Az üvegezőkeretek és a szendvicsüvegezések az aljzat fölött 625 / 750 mm-től lehetségesek. SPU 42 szekcionált kapu, 375 és 500 mm magas duplafalú acéllamellákból, stukkómintás / Micrograin Kapulap Kapuelemek PU-kihabosítású, tűzi horganyzott lamellákból. Azonos felosztású vízszintes bordázatú, 375 és 500 mm magas, 42 mm vastag kapuelemek kívül-belül stukkómintás vagy kívül finoman vonalazott Micrograin, belül stukkómintás felülettel. Az összes kapuelem ujjbecsípés elleni védelemmel. elületkezelés poliészter alapozóbevonattal. Szellőzőrács lehetséges. Személybejáró-ajtó Üvegezés Beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. Szellőzőrács a személybejáró-ajtón belül nem lehetséges. igyelem (magas küszöbnél): és 2125 mm-es rasztermagasságnál, a nyílásmagasság nem szabad, hogy a kapumagasságnál kisebb legyen. Az üvegezett keretek extrudált, eloxált alumínium zártszelvényekből normál vagy hőhídmentes kivitelben, ill. a szendvicsüvegezésű lamellák az ábrázolt beépítési tartományban lehetségesek. Kevesebb számú vagy más elrendezésű szendvicsüvegezések a minimális távolságok figyelembevétele mellett szállíthatók. Az üvegezőkeretek és a szendvicsüvegezések az aljzat fölött 500 mm-től lehetségesek. APU 42 / APU 42 Thermo szekcionált kapu, alumínium zártszelvény profilok, duplafalú lamellalábazat Kapulap Az alsó lábazati lamella tűzi horganyzott, PU-kihabosított, 750 (standard) vagy 1500 mm magas lamellából, kívül-belül azonos felosztású, vízszintesen bordázott stukkómintás, vagy kívül finom vízszintes vonalazású Micrograin, belül stukkómintás felülettel. elületkezelés poliészter alapozóbevonattal. A további kapuelemek üvegezve, eloxált alumínium zártszelvény profilokból normál kivitelben (APU 42) vagy hőhídmentes kivitelben (APU 42 Thermo). Szerkezeti vastagság 42 mm. Az összes kapuelem ujjbecsípés elleni védelemmel. Betét: átlátszó, 26 mm-es dupla műanyag betétek. Szellőzőrács az alsó kapuelemben lehetséges. Személybejáró-ajtó A kaputípusnak megfelelően extrudált, eloxált alumínium zártszelvény profilokból normál vagy hőhídmentes kivitelben, beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. Szellőzőrács a személybejáró-ajtón belül nem lehetséges. igyelem (magas küszöbnél): Ha a személybejáró-ajtós elemek száma megegyezik a kapuelemek számával, akkor a szabad nyílásmagasságnak nem szabad a kapumagasságnál () kisebbnek lennie. APU 42 S-Line szekcionált kapu, alumínium zártszelvény profilok, duplafalú lamellalábazat Kapulap Az alsó lábazati lamella tűzi horganyzott, PU-kihabosított, 750 (standard) vagy 1500 mm magas lamellából, kívül-belül azonos felosztású, vízszintesen bordázott stukkómintás, vagy kívül finom vízszintes vonalazású Micrograin, belül stukkómintás felülettel. elületkezelés poliészter alapozóbevonattal. A további kapuelemek üvegezve, eloxált alumínium zártszelvény profilokból normál kivitelben. Szerkezeti vastagság 48,5 mm. Az összes kapuelem ujjbecsípés elleni védelemmel. Betét: átlátszó, 26 mm-es dupla műanyag betétek. Szellőzőrács az alsó kapuelemben lehetséges. ALR 42 / ALR 42 Thermo szekcionált kapu, alu zártszelvény profilokból Kapulap Kapuelemek extrudált, eloxált alumínium zártszelvény profilokból normál (ALR 42) vagy hőhídmentes kivitelben (ALR 42 Thermo). Szerkezeti vastagság 42 mm. Az összes kapuelem ujjbecsípés elleni védelemmel. Az alsó kapuelemben 26 mm-es PU-betét kétoldali stukkómintás alulemez burkolattal, a további kapuelemek átlátszó, 26 mm-es dupla műanyag betéttel. Szellőzőrács az alsó kapuelemben lehetséges. Személybejáró-ajtó A kaputípusnak megfelelően eloxált alumínium zártszelvény profilokból normál vagy hőhídmentes kivitelben, beépítve a kapu középső mezőibe. Szélső mezőbe való beépítés nem lehetséges az elrendezést vegye figyelembe! Csak kifelé nyíló, DIN balos vagy DIN jobbos. Szellőzőrács a személybejáró-ajtón belül nem lehetséges. igyelem (magas küszöbnél): Ha a személybejáró-ajtós elemek száma megegyezik a kapuelemek számával, akkor a szabad nyílásmagasságnak nem szabad a kapumagasságnál () kisebbnek lennie. ALR 42 S-Line szekcionált kapu, alumínium zártszelvény profilok Kapulap Kapuelemek extrudált, eloxált alumínium zártszelvény profilokból normál kivitelben, szerkezeti vastagság 48,5 mm. Az összes kapuelem ujjbecsípés elleni védelemmel. Az alsó kapuelemben 26 mm-es PU-betét kétoldali stukkómintás alulemez burkolattal, a további kapuelemek átlátszó, 26 mm-es dupla műanyag betéttel. Szellőzőrács az alsó kapuelemben lehetséges. 4 Tervezési segédlet: Ipari szekcionált kapuk /

5 Termékleírás Kaputípus Kapulap / személybejáró-ajtó ALR 42 Glazing szekcionált kapu, alu zártszelvény profilokból Kapulap Kapuelemek extrudált, eloxált alumínium zártszelvény profilokból normál kivitelben. Szerkezeti vastagság 42 mm. Az összes kapuelem ujjbecsípés elleni védelemmel. A kapuelemek összes betétje 6 mm vastag ragasztott biztonsági üvegbetét. Az összes betét azonos magasságú. ALR 42 Vitraplan szekcionált kapu, alu zártszelvény profilokból Kapulap Kapuelemek poliészter alapozóbevonattal ellátott, alumínium zártszelvény profilokból, normál kivitelben. Szerkezeti vastagság 42 mm. Az összes kapuelem ujjbecsípés elleni védelemmel és átlátszó, 26 mm-es, dupla műanyag betéttel és kívülről felszerelt 4 mm-es, választhatóan barna vagy szürke árnyalatú, műanyag üvegezéssel. Szellőzőrács az alsó kapuelemben nem lehetséges. Tok / sínvezetési mód Oldalról zárt, profilírozott saroktok, tűzi horganyzott acéllemezből, belesajtolt külső tömítéssel és rácsavarozott biztonsági futósínnel. Kapureteszelés Kézi működésű Gépi működésű Belső reteszelés tolóretesszel, önreteszelő csapótárcsával (alsó torziórugó-tengelyes változatoknál csak külön ajánlatra) vagy önreteszelő aljzati reteszeléssel. Belső reteszelés tolóretesszel Súlykiegyenlítés Torziórugók, oldalsó teherhordó kötelek (alacsony sínevezetésnél teherhordó kötél-lánc kombináció). A torziórugók az N-, NB-, ND-, NS-, NK-, NA-, NH-, GD-, GS-, L- és LD-sínvezetéseknél minimum 2, az összes többi sínvezetés esetén minimum 0 nyitásciklusra vannak méretezve. Biztonságtechnikai felszereltség MSZ EN szerint Kézi működtetésű kapuk egy torziórugó esetén bevizsgált megfogásos zuhanásgátlással *) Több, mint egy torziórugóval ellátott kézi kapuk bevizsgált rugótörés-biztosítással *), mm-es kapumagasság fölött bevizsgált megfogásos zuhanásgátlással kiegészítve *) A gépi működtetésű kapuk betörésgátló feltolás elleni védelemmel Ujjbecsípés elleni védelem kívül-belül * Európai Szabadalom Tömítések 3-kamrás aljzattömítés EP-profilból ajakos kiegyenlítéssel, oldaltömítés, szemöldöktömítés, kapuelemek között tömítés. Tervezési segédlet: Ipari szekcionált kapuk /

6 Műszaki adatok áttekintése Szerkezeti és minőségi jellemzők SPU 42 Szélteherrel szembeni ellenállás EN Vízbehatolással szembeni tömítettség EN Légzárás EN Hanggátlás EN Hőszigetelés EN , EN B fejezete Személybejáró nélküli kapu, osztály 3 6) Személybejáró-ajtós kapu, ha, osztály 3 6) Személybejáró-ajtós kapu, ha >, osztály 2 7) Személybejáró nélküli kapu, osztály 3 (70 Pa) Személybejáró nélküli kapu, osztály 2 8) Személybejárós kapu, osztály 1 9) Személybejáró nélküli kapu R =... db 25 Személybejárós kapu R =... db 24 Személybejáró nélküli kapu, U = W/ (m² K) 2) 1,0 (0,94 4) ) - Opcionális háromrétegű betét, U = W/ (m² K) 2) - Opcionális dupla klímabetét (ESG) U = W/ (m² K) 2) - Opcionális dupla betét (ESG) U = W/ (m² K) 2) Személybejárós kapu, U = W/ (m² K) 2) 1,2 (1,2 4) ) - Opcionális háromrétegű betét, U = W/ (m² K) 2) - Lamella, U = W/ (m² K) 0,5 Éghetőség Osztály B2 Szerkezet Önhordó Szerkezeti vastagság, mm 42 Kapuméret Szélesség max. mm, 8000 Magasság max. mm, 3) 7500 Helyigény 39. oldaltól Anyag, kapulap Acél, duplafalú 42 mm Alumínium, normálprofil Alumínium, hőhídmentes profil elület, kapulap Horganyzott acél, RAL 9002 festett Horganyzott acél, RAL 9006 festett Horganyzott acél, egyedi RAL-színre festett Alumínium, eloxált E6 / C0 (korábban E6 / EV1) Egyedi színű szalagfestett alumínium Személybejáró-ajtó Alacsony küszöbbel Mellékajtó A kapuval azonos megjelenésű Üvegezések A-típusú lamellaüvegezés D-típusú lamellaüvegezés E-típusú lamellaüvegezés Alumínium üvegezőkeret Tömítések 4-oldalon körbefutó Tömítés a kapuelemek között is Thermorame Kemény PVC és lágy tömítés Reteszelőrendszerek Belső reteszelések Külső és belső reteszelések eltolásvédelem Max. 5 m magas kapuknál tengelyhajtással Biztonsági felszereltség Ujjbecsípés elleni védelem Oldalsó benyúlás elleni védelem Rugótörés-biztosítás kézi működtetésnél Zuhanásgátlás tengelyhajtású kapuknál Rögzítési lehetőségek Beton Acél Téglafal Más külön ajánlatra = Standard = Opcionális 1) Opcionális dupla betét (ESG) esetén 2) mm-es kapufelületnél 3) 7000 mm fölötti kapumagasság külön ajánlatra (nem lehetséges ALR 42 Glazing kapunál) 4) Opcionálisan Thermoframe kerettel 5) Kapuszélesség max. mm-ig 6) 3. osztály = 0,7 kn/ m² ill. 120 km/h 7) 2. osztály = 0,45 kn/ m² ill. 96 km/h 8) 2. osztály = 12 m 3 /m 2 h 9) 1. osztály = 24 m 3 /m 2 h 6 Tervezési segédlet: Ipari szekcionált kapuk /

7 Műszaki adatok áttekintése APU 42 S-Line APU 42 APU 42 Thermo ALR 42 S-Line ALR 42 ALR 42 Thermo ALR 42 Vitraplan 3 6) 3 6) 3 6) 3 6) 3 6) 3 6) 3 6) 3 6) 3 6) 3 6) 3 6) 3 6) 2 7) 2 7) 2 7) 2 7) ALR 42 Glazing 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 2 8) 2 8) 2 8) 2 8) 2 8) 2 8) 2 8) 2 8) 1 9) 1 9) 1 9) 1 9) (30 1) ) 23 (30 1) ) ) ,3 (3,2 4) ) 3,4 (3,3 4) ) 2,9 (2,8 4) ) 3,5 (3,4 4) ) 3,6 (3,6 4) ) 3,0 (3,0 4) ) 3,2 (3,4 4) ) 6,1 (6,1 4) ) 2,8 (2,7 4) ) 3,0 (2,9 4) ) 2,5 (2,4 4) ) 3,0 (2,9 4) ) 3,2 (3,1 4) ) 2,6 (2,5 4) ) 3,0 (2,9 4) ) 2,5 (2,4 4) ) 2,0 (1,9 4) ) 2,7 (2,6 4) ) 2,1 (2,0 4) ) 2,7 (2,6 4) ) 3,4 (3,3 4) ) 2,9 (2,8 4) ) 3,6 (3,6 4) ) 3,0 (3,0 4) ) 3,8 (3,8 4) ) 3,6 (3,6 4) ) 3,1 (3,1 4) ) 3,8 (3,8 4) ) 3,2 (3,2 4) ) 3,2 (3,1 4) ) 2,7 (2,6 4) ) 3,4 (3,4 4) ) 2,8 (2,8 4) ) B2 B2 B2 B2 B2 B2 B2 B2 42 / 48, , Tervezési segédlet: Ipari szekcionált kapuk /

8 A sínvezetési módok áttekintése N Normál sínvezetés LD Mint L sínvezetés, de tetőkövetéssel kapumagasság mm NA Mint N sínvezetés, de magasra helyezett torziórugós tengellyel kapumagasság mm H Magas sínvezetés ND Mint N sínvezetés, de tetőkövetéssel HA Mint H sínvezetés, de magasra helyezett torziórugós tengellyel kapumagasság mm NH Mint N sínvezetés, de minimális emeléssel HD Mint H sínvezetés, de tetőkövetéssel NS GD Mint N sínvezetés, de os futósínívvel kapumagasság mm Mint NH sínvezetés, de tetőkövetéssel (maximum 27 ) kapumagasság mm HG HU Mint H sínvezetés, de meredek futósínnel, résszélesség min. 120 mm (rakodórámpás kapukhoz) kapuszélesség mm kapumagasság mm Nem lehetséges APU 42 S-Line / ALR 42 S-Line / ALR 42 és személybejáró-ajtós, valamint valódi üvegbetéttel ellátott kapuknál! Mint H sínvezetés, de alulra helyezett torziórugós tengellyel kapumagasság mm L Alacsony sínvezetés kapumagasság mm RD Mint HU sínvezetés, de tetőkövetéssel kapumagasság mm RG Mint HU sínvezetés, de meredek futósínnel, résszélesség min. 120 mm (rakodórámpás kapukhoz) kapuszélesség mm kapumagasság mm Nem lehetséges APU 42 S-Line / ALR 42 S-Line / ALR 42 és személybejáró-ajtós, valamint valódi üvegbetéttel ellátott kapuknál! 8 Tervezési segédlet: Ipari szekcionált kapuk /

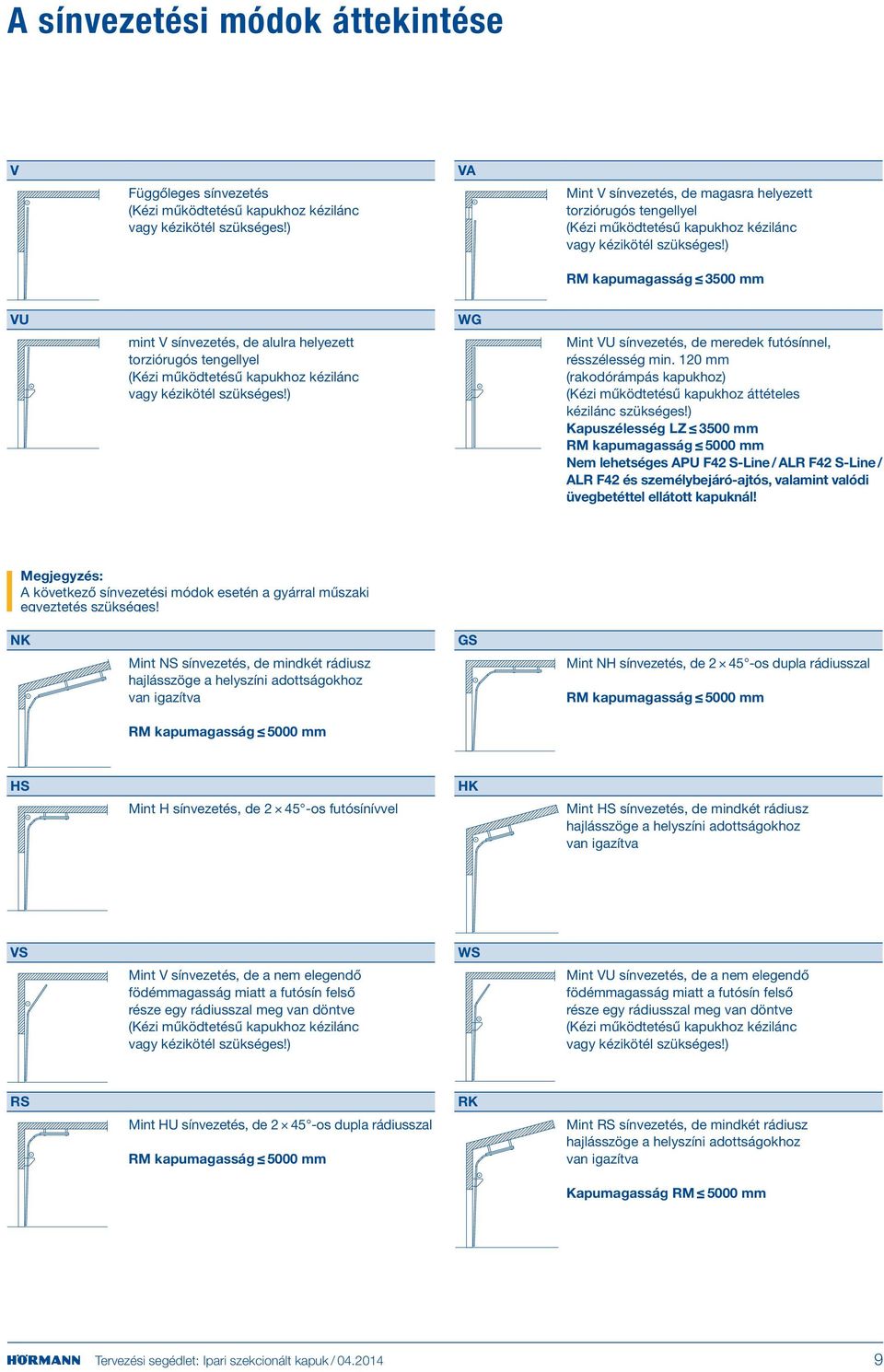

9 A sínvezetési módok áttekintése V üggőleges sínvezetés (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) VA Mint V sínvezetés, de magasra helyezett torziórugós tengellyel (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) kapumagasság mm VU mint V sínvezetés, de alulra helyezett torziórugós tengellyel (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) WG Mint VU sínvezetés, de meredek futósínnel, résszélesség min. 120 mm (rakodórámpás kapukhoz) (Kézi működtetésű kapukhoz áttételes kézilánc szükséges!) Kapuszélesség mm kapumagasság mm Nem lehetséges APU 42 S-Line / ALR 42 S-Line / ALR 42 és személybejáró-ajtós, valamint valódi üvegbetéttel ellátott kapuknál! Megjegyzés: A következő sínvezetési módok esetén a gyárral műszaki egyeztetés szükséges! NK Mint NS sínvezetés, de mindkét rádiusz hajlásszöge a helyszíni adottságokhoz van igazítva kapumagasság mm GS Mint NH sínvezetés, de os dupla rádiusszal kapumagasság mm HS Mint H sínvezetés, de os futósínívvel HK Mint HS sínvezetés, de mindkét rádiusz hajlásszöge a helyszíni adottságokhoz van igazítva VS Mint V sínvezetés, de a nem elegendő födémmagasság miatt a futósín felső része egy rádiusszal meg van döntve (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) WS Mint VU sínvezetés, de a nem elegendő födémmagasság miatt a futósín felső része egy rádiusszal meg van döntve (Kézi működtetésű kapukhoz kézilánc vagy kézikötél szükséges!) RS Mint HU sínvezetés, de os dupla rádiusszal kapumagasság mm RK Mint RS sínvezetés, de mindkét rádiusz hajlásszöge a helyszíni adottságokhoz van igazítva Kapumagasság mm Tervezési segédlet: Ipari szekcionált kapuk /

10 SPU 42 szekcionált kapu Duplafalú acéllamellás 625 és 750 mm magas Stukkómintás / Micrograin Külső nézetek Üvegezőkeret A-típusú szendvicsüvegezés D-típusú szendvicsüvegezés E-típusú szendvicsüvegezés E* Üvegezett keretek beépítési tartománya E** Szendvicsüvegezés beépítési tartománya *** Opcionálisan széles (91 mm) osztóprofilokkal Mérettartomány 3. mező 2. mező 1. mező [A] TH 625 TH **** Betétek / mezők száma alukeretenként (lásd 1-es tábl.) Betétek / mezők száma SPB 52 A szendvicsüvegezések száma kapuelemenként A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterrel gyártható. Köztesmagasság alumínium üvegezőkeretekkel vagy a felső kapulamella rövidítésével lehetséges! Megjegyzések: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. 1. táblázat: Szendvicsüvegezések száma kapuelemenként Típus Darab Kapuszélesség 1 A: mm D: mm A: 1680 mm 2 A, D D: 1640 mm 3 30 mm 4 45 mm 5 55 mm mm mm E 3 30 mm 4 45 mm 5 55 mm Külön ajánlatra [A] Lamellák száma Rasztermagasság Szabad tokbelméret (1200-től) Max. SPB Osztószélesség TH Kapuelem-magasság **** első kapuelem 500 mm Tervezési segédlet: Ipari szekcionált kapuk /

11 SPU 42 szekcionált kapu magas küszöbös személybejáró-ajtóval Duplafalú acéllamellás 625 és 750 mm magas, stukkómintás / Micrograin Külső nézetek ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm közötti, akkor szendvicsüvegezés csak személybejáró-ajtóba építhető. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. DHS + 38, / / /750 DRH LDBS Szabad átjárószélesség (LDBS) = 940 mm* * Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. Kilincsmagasságok (DRH) Ha az alsó kapuelem 625 = 955,5 Ha az alsó kapuelem 750 = 80,5 Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges! 3. mező 2. mező 1. mező SH [A] [D] TH 625 TH *** Betétek / mezők száma alukeretenként A szendvicsüvegezések száma kapuelemenként ** (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként Megjegyzések: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Külön ajánlatra Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz SH Küszöbmagasság (200) SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága Rasztermagasság LDBS Szabad átjárószélesség DRH Kilincsmagasság Szabad tokbelméret (1750-től) *** első kapuelem 500 mm SPB 52 Tervezési segédlet: Ipari szekcionált kapuk /

12 SPU 42 szekcionált kapu alacsony küszöbös személybejáró-ajtóval Duplafalú acéllamellás 625 és 750 mm magas, stukkómintás / Micrograin Külső nézetek ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm közötti, akkor szendvicsüvegezés csak személybejáró-ajtóba építhető. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. DHS + 38, / / /750 DRH LDBS Szabad átjárószélesség (LDBS) = 940 mm* * Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. Kilincsmagasságok (DRH) Ha az alsó kapuelem 625 = 955,5 Ha az alsó kapuelem 750 = 80,5 Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges! 3. mező 2. mező 1. mező SH [A] [D] TH 625 TH *** Betétek / mezők száma alukeretenként A szendvicsüvegezések száma kapuelemenként ** (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőzőkeresztmetszet 40 cm² rácsonként Megjegyzések: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Külön ajánlatra Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz SH Küszöbmagasság (szélen 5, középen mm) SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága Rasztermagasság LDBS Szabad átjárószélesség DRH Kilincsmagasság Szabad tokbelméret (1750-től) *** első kapuelem 500 mm SPB Tervezési segédlet: Ipari szekcionált kapuk /

13 SPU 42 szekcionált kapu Duplafalú acéllamellás 375 és 500 mm magas Stukkómintás / Micrograin Külső nézetek Üvegezőkeret A-típusú szendvicsüvegezés D-típusú szendvicsüvegezés E* 500 mm-es üvegezett keretek beépítési tartománya E** Szendvicsüvegezés beépítési tartománya *** Opcionálisan széles (91 mm) osztóprofilokkal Mérettartomány 3. mező 2. mező 1. mező [A] TH 375 TH Betétek / mezők száma alukeretenként **** 2 A szendvicsüvegezések száma kapuelemenként A szellőzőrácsok száma, Betétek / mezők száma 2 szellőző-keresztmetszet 40 cm² rácsonként Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkeretekkel vagy a felső kapulamella rövidítésével lehetséges! Megjegyzések: Üvegezőkeret Thermo kivitelben csak 7000 mm-es szélességig. A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Külön ajánlatra [A] Lamellák száma Rasztermagasság Szabad tokbelméret (1200-tól) Max. SPB Osztószélesség TH Kapuelem-magasság **** Lásd az 1. táblázatot a. oldalon SPB 52 Tervezési segédlet: Ipari szekcionált kapuk /

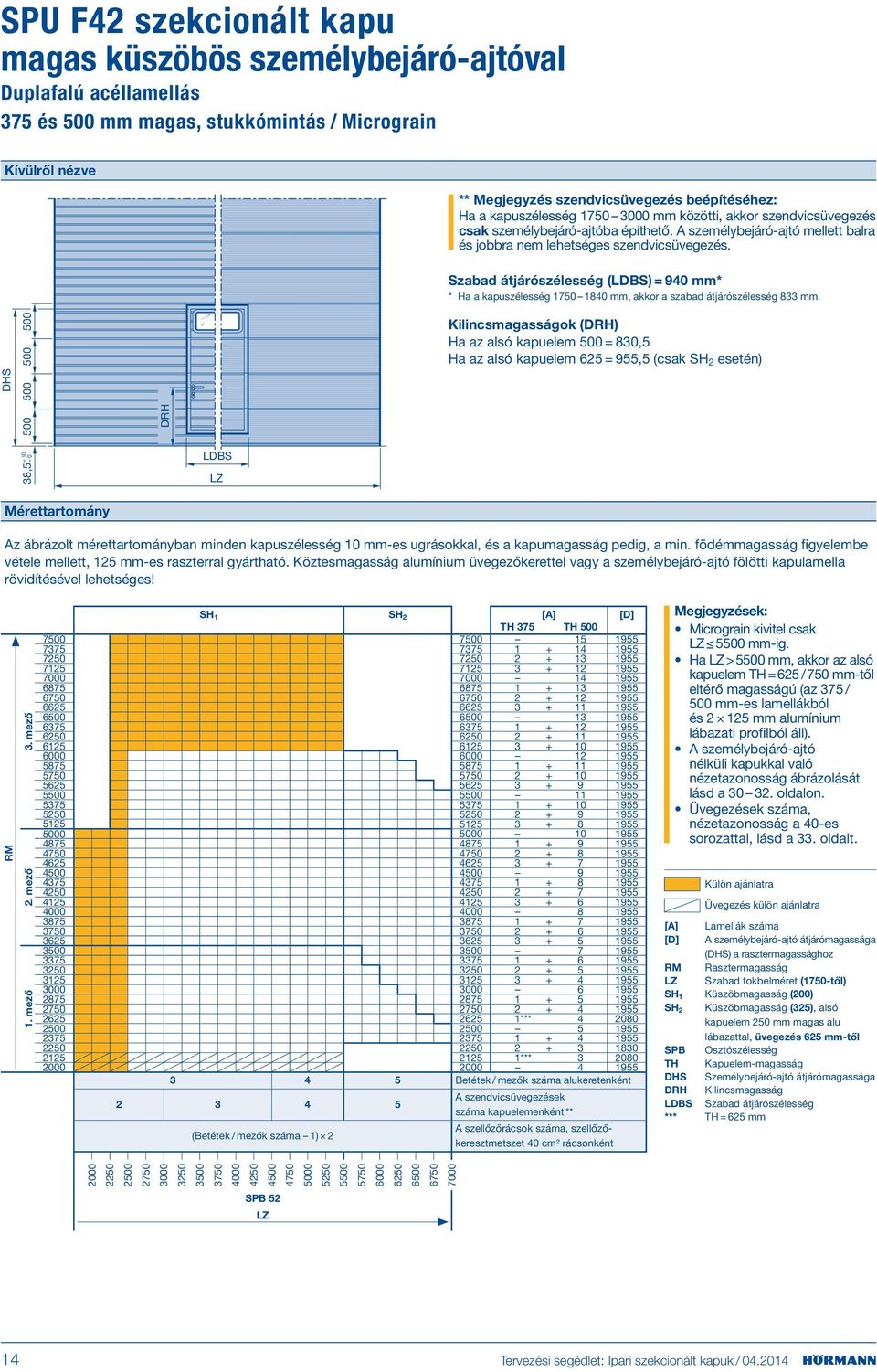

14 SPU 42 szekcionált kapu magas küszöbös személybejáró-ajtóval Duplafalú acéllamellás 375 és 500 mm magas, stukkómintás / Micrograin Kívülről nézve ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm közötti, akkor szendvicsüvegezés csak személybejáró-ajtóba építhető. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. Szabad átjárószélesség (LDBS) = 940 mm* * Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. DHS Kilincsmagasságok (DRH) Ha az alsó kapuelem 500 = 830,5 Ha az alsó kapuelem 625 = 955,5 (csak SH 2 esetén) ,5 + 0 DRH LDBS Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges! 3. mező 2. mező 1. mező SH 1 SH 2 [A] [D] TH 375 TH *** *** Betétek / mezők száma alukeretenként A szendvicsüvegezések száma kapuelemenként ** (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőzőkeresztmetszet 40 cm² rácsonként Megjegyzések: Micrograin kivitel csak mm-ig. Ha > mm, akkor az alsó kapuelem TH = 625 / 750 mm-től eltérő magasságú (az 375 / 500 mm-es lamellákból és mm alumínium lábazati profilból áll). A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Külön ajánlatra Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz Rasztermagasság Szabad tokbelméret (1750-től) SH 1 Küszöbmagasság (200) SH 2 Küszöbmagasság (325), alsó kapuelem 250 mm magas alu lábazattal, üvegezés 625 mm-től SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága DRH Kilincsmagasság LDBS Szabad átjárószélesség *** TH = 625 mm SPB Tervezési segédlet: Ipari szekcionált kapuk /

15 SPU 42 szekcionált kapu alacsony küszöbös személybejáró-ajtóval Duplafalú acéllamellás 375 és 500 mm magas, stukkómintás / Micrograin Kívülről nézve ** Megjegyzés szendvicsüvegezés beépítéséhez: Ha a kapuszélesség 1750 mm közötti, akkor szendvicsüvegezés csak személybejáró-ajtóba építhető. A személybejáró-ajtó mellett balra és jobbra nem lehetséges szendvicsüvegezés. Szabad átjárószélesség (LDBS) = 940 mm* * Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. DHS 500/ Kilincsmagasságok (DRH) Ha az alsó kapuelem 500 = 830,5 Ha az alsó kapuelem 625 = 955,5 38, / 625 DRH LDBS Mérettartomány Az ábrázolt mérettartományban minden kapuszélesség mm-es ugrásokkal, és a kapumagasság pedig, a min. födémmagasság figyelembe vétele mellett, 125 mm-es raszterral gyártható. Köztesmagasság alumínium üvegezőkerettel vagy a személybejáró-ajtó fölötti kapulamella rövidítésével lehetséges! 3. mező 2. mező 1. mező SH 1 SH 2 [A] [D] TH 375 TH *** *** *** Betétek / mezők száma alukeretenként A szendvicsüvegezések száma kapuelemenként ** (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőzőkeresztmetszet 40 cm² rácsonként Megjegyzés: A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Külön ajánlatra Üvegezés külön ajánlatra [A] Lamellák száma [D] A személybejáró-ajtó átjárómagassága (DHS) a rasztermagassághoz Rasztermagasság Szabad tokbelméret (1750-től) SH 1 Küszöbmagasság (szélen 5, középen mm) SH 2 Küszöbmagasság (kb. 13) SPB Osztószélesség TH Kapuelem-magasság DHS Személybejáró-ajtó átjárómagassága DRH Kilincsmagasság LDBS Szabad átjárószélesség *** TH = 625 mm SPB 52 Tervezési segédlet: Ipari szekcionált kapuk /

16 Üvegezési magasságok azonos külnézetű SPU 42 stukkómintás kapukhoz (üveg középvonala O-tól) 500, 625 és 750 mm-es kapuelem-magasságok Üvegezési magasságok az A- és D-típusú szendvicsüvegezések azonos külső megjelenéséhez. Üvegezési magasságok (üveg középvonala O-tól) X X 7375 X X X X X 7250 X X X X X X X X X 7125 X X X X X X X X X X X X 7000 X X X 6875 X X X X X X X X X X X X X 6625 X X X X X X X X X X X X 6375 X X X X X X X 6250 X X X X X X X X X X 6125 X X X X X X X X X X X X X X 5875 X X X X X X X X X X X X X X 5625 X X X X X X X X X X X X X X X 5375 X X X X X X X X X X X X X 5125 X X X X X X X X X X X X 4875 X X X X X X X X X X X X X X X X X 4625 X X X X X X X X X X X X 4375 X X X X X X X X X X X X X X X X 4125 X X X X X X X X X X X X X X X 3875 X X X X X X X X X X X 3625 X X X X X X X X X X X X 3375 X X X X X X X X X X X 3125 X X X X X 2875 X X X X X X X X X X X 2625 X X X X X 2375 X X X X X 2125 X X X 1875 X Rasztermagasság 16 Tervezési segédlet: Ipari szekcionált kapuk /

17 Az üvegezési magasságok számítása (üveg középvonala O-tól) 500, 625 és 750 mm-es kapuelem-magasságok Üvegezési magasságok számítása az A- és D- és E-típusú szendvicsüvegezésekhez. A kapuelemek számát és az üvegezhető tartományt lásd a kaputípusnál! Az ábrák 42 mm vastag lamelláknak felelnek meg. 750 mm-es kapuelem-magasság A-típus D-típusú E-típusú Micrograin A-, D-, E-típusú Üvegezési magasságok A- és D-típusnál ➀ = x ➁ = x ➂ = x ➃ = x M M M , Üvegezési magasságok E-típusnál ➀ = x + 282,5 ➁ = x + 282, ➃ = x x = = Kapuelem-magasságok összege + 60 mm O-tól M O X X X X 625 mm-es kapuelem-magasság A-típus D-típusú E-típusú Micrograin A-, D-, E-típusú Üvegezési magasságok A- és D-típusnál ➀ = x ➁ = x ➂ = x + 282, M M ,5 M 282,5 Üvegezési magasságok E-típusnál ➀ = x + 282,5 ➂ = x + 282,5 x = = Kapuelem-magasságok összege + 60 mm O-tól M O X X X X 500 mm-es kapuelem-magasság A-típus D-típusú Micrograin A- és D-típusú Üvegezési magasságok A- és D-típusnál ➀ = x Üvegezési magasságok E-típusnál Nem lehetséges! x = = Kapuelem-magasságok összege + 60 mm O-tól M M M O X X X Számítási példa lehetőség 2. lehetőség Adva van: SPU 42 kaputípus; rasztermagasság () = mm; A-típusú üvegezés; pozíciót lásd alul a kapuelemek számánál (lásd a kaputípusok táblázatát) 625 mm-es kapuelem = 4 db 750 mm-es kapuelem = 1 db Lehetőség Kapuelem / pozíció Üvegezési magasság 1 a 625 mm-es 2. kapuelemben az 1-es pozícióban = 30 mm O-tól 2 a 625 mm-es 2. kapuelemben a 2-es pozícióban = 1155 mm O-tól 3 a 625 mm-es 3. kapuelemben az 1-es pozícióban = 1655 mm O-tól 4 a 625 mm-es 3. kapuelemben a 2-es pozícióban = 1780 mm O-tól stb. O M Üveg középvonala O-tól ,5 38,5 Tervezési segédlet: Ipari szekcionált kapuk /

18 APU 42 / APU 42 Thermo szekcionált kapu Alumínium zártszelvény profilok Duplafalú lamellalábazat Kívülről nézve TH = Kapumagasság lábazatmagasság 35 A kapuelem-keretek száma * Kívánságra 120 mm, hogy nézetazonos legyen egy azonos magasságú alacsony küszöbös személybejárós kapuval. ** Opcionálisan széles (91 mm) osztóprofilokkal Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező APU 42 Thermo esetén max n [A] n [B] Betétek / mezők száma alukeretenként Betétek / mezők száma 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként SPB 52 Külön ajánlatra A kapuelem-keretek száma: [A] Lábazatmagasság 750 mm (standard) [B] Lábazatmagasság 1500 mm Rasztermagasság Szabad tokbelméret (1200-től) SPB n TH Osztószélesség Az alumíniumkeretek száma Kapuelem-magasság 18 Tervezési segédlet: Ipari szekcionált kapuk /

19 APU 42 / APU 42 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Alumínium zártszelvény profilok Lábazatmagasság 750 Kívülről nézve Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 940 mm ** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH + (lábazatmagasság 45) n 1 Keretek száma a személybejáró-ajtóban * Opcionálisan széles (91 mm) osztóprofilokkal ** Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Micrograin kivitel csak, ha a kapuszélesség mm. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként SPB 52 DHS DRH SPB Külön ajánlatra Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság Osztószélesség SH 1 Küszöbmagasság (200) SH 2 Küszöbmagasság (325) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság Tervezési segédlet: Ipari szekcionált kapuk /

20 APU 42 / APU 42 Thermo szekcionált kapu alacsony küszöbös személybejáró-ajtóval Alumínium zártszelvény profilok Lábazatmagasság 750 Kívülről nézve Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 940 mm *** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH + (lábazatmagasság 45*) n 1 Keretek száma a személybejáró-ajtóban * igyelem: Ha nincs keret a személybejáró-ajtó fölött, akkor 45 helyett 90. ** Opcionálisan széles (91 mm) osztóprofilokkal *** Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként SPB 52 DHS DRH SPB Külön ajánlatra Személybejáró-ajtó átjárómagassága Szabad tokbelméret (1750-től) Kilincsmagasság Rasztermagasság Osztószélesség SH 1 Küszöbmagasság (szélen 5, középen mm) SH 2 Küszöbmagasság (kb. 13) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság 20 Tervezési segédlet: Ipari szekcionált kapuk /

21 APU 42 / APU 42 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Alumínium zártszelvény profilok Lábazatmagasság 1500 Kívülről nézve Mérettartomány Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 940 mm ** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH + (lábazatmagasság 45) n 1 Keretek száma a személybejáró-ajtóban * Opcionálisan széles (91 mm) osztóprofilokkal ** Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Micrograin kivitel csak, ha a kapuszélesség mm. Ha > mm, akkor az alsó kapuelem 375 / 500 mm-es lamellákból és mm alu lábazati profilból áll. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n Betétek / mezők száma alukeretenként (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként SPB 52 DHS DRH SPB Külön ajánlatra Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság Osztószélesség SH 1 Küszöbmagasság (200) SH 2 Küszöbmagasság (325) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság Tervezési segédlet: Ipari szekcionált kapuk /

22 APU 42 / APU 42 Thermo szekcionált kapu alacsony küszöbös személybejáró-ajtóval Alumínium zártszelvény profilok Lábazatmagasság 1500 Kívülről nézve Mérettartomány Kilincsmagasság (DRH): = 80,5 > = 830,5 Szabad átjárószélesség (LDBS) = 940 mm *** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH + (lábazatmagasság 45*) n 1 Keretek száma a személybejáró-ajtóban * igyelem: Ha nincs keret a személybejáró-ajtó fölött, akkor 45 helyett 90. ** Opcionálisan széles (91 mm) osztóprofilokkal *** Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n Betétek / mezők száma alukeretenként (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként SPB 52 DHS SPB Külön ajánlatra Személybejáró-ajtó átjárómagassága Szabad tokbelméret (1750-től) Rasztermagasság Osztószélesség SH 1 Küszöbmagasság (szélen 5, középen mm) SH 2 Küszöbmagasság (kb. 13) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság 22 Tervezési segédlet: Ipari szekcionált kapuk /

23 APU 42 S-Line szekcionált kapu Alumínium zártszelvény profilok Duplafalú lamellalábazat Kívülről nézve TH TH TH TH TH = Kapumagasság lábazatmagasság 77 A kapuelem-keretek száma Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül 38,5 + 0 Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező n [A] n [B] [1] Betétek / mezők száma alukeretenként Betétek / mezők száma 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként 1500 SPB 65 Külön ajánlatra [1] A kapuelem-keretek száma: [A] Lábazatmagasság 750 mm (standard) [B] Lábazatmagasság 1500 mm Rasztermagasság SPB n TH Szabad tokbelméret (1200-től) Max. Osztószélesség Az alumíniumkeretek száma Kapuelem-magasság Tervezési segédlet: Ipari szekcionált kapuk /

24 ALR 42 / ALR 42 Thermo szekcionált kapu Kapulap normál vagy hőhídmentes alumínium zártszelvény profilokból Kívülről nézve TH = Kapumagasság 35 A kapuelem-keretek száma * Kívánságra 120 mm, hogy nézetazonos legyen egy azonos magasságú alacsony küszöbös személybejárós kapuval. ** Opcionálisan széles (91 mm) osztóprofilokkal Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Ha a kapuszélesség eléri az mm-t akkor az alsó kapuelem átlósan futó merevítéssel van ellátva (ez nem látható tömör betétek esetén). A személybejáró-ajtós kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Mérettartomány Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező ALR 42 Thermo esetén max n Magasság Betétek / mezők száma alukeretenként Betétek / mezők száma 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként SPB 52 Külön ajánlatra SPB n TH Rasztermagasság Szabad tokbelméret (1200-től) Osztószélesség Az alumíniumkeretek száma Kapuelem-magasság 24 Tervezési segédlet: Ipari szekcionált kapuk /

25 ALR 42 / ALR 42 Thermo szekcionált kapu magas küszöbös személybejáró-ajtóval Kívülről nézve Kilincsmagasság külön ajánlatra Szabad átjárószélesség (LDBS) = 940 mm *** Személybejáró-ajtó átjáró-magassága (DHS) = n 1 TH 45 n 1 Keretek száma a személybejáró-ajtóban * 265,5 ha SH 2 ** Opcionálisan széles (91 mm) osztóprofilokkal *** Ha a kapuszélesség mm, akkor a szabad átjárószélesség 833 mm. Mérettartomány Megjegyzés: 5-ös beépítési példa szerinti tengelyhajtásnál a kapureteszelés mindig a meghajtási oldallal ellentétes oldalra kerül. Ha a kapuszélesség eléri az mm-t akkor az alsó kapuelem átlósan futó merevítéssel van ellátva (ez nem látható tömör betétek esetén). A személybejáró-ajtó nélküli kapukkal való nézetazonosság ábrázolását lásd a oldalon. Üvegezések száma, nézetazonosság a 40-es sorozattal, lásd a 33. oldalt. Az ábrázolt mérettartományokban minden kapuszélesség mm-es ugrásokkal gyártható, a min. födémmagasság figyelembevételével. 3. mező 2. mező 1. mező SH 1 SH 2 n Magasság DHS n 1 Magasság Betétek / mezők száma alukeretenként (Betétek / mezők száma 1) 2 A szellőzőrácsok száma, szellőző-keresztmetszet 40 cm² rácsonként SPB 52 DHS DRH SPB Külön ajánlatra Személybejáró-ajtó átjárómagassága Kilincsmagasság Szabad tokbelméret (1750-től) Rasztermagasság Osztószélesség SH 1 Küszöbmagasság (181) SH 2 Küszöbmagasság (306) n Az alumíniumkeretek száma n 1 Az alumíniumkeretek száma a személybejáró-ajtóban TH Kapuelem-magasság Tervezési segédlet: Ipari szekcionált kapuk /
