Többcélú ajtók - acélból. Termékáttekintés / Termékleírás Termékáttekintés MZ, D45, D 55, D 65, D 65 G ajtókhoz

Átírás

1 Többcélú ajtók Tartalomjegyzék Többcélú ajtók - acélból A változások jogát fenntartjuk! Oldal Termékáttekintés / Termékleírás Termékáttekintés MZ, D45, D 55, D 65, D 65 G ajtókhoz szárnyú többcélú acélajtók MZ-1 acélajtó 178 D 45-1 acélajtó 180 D 55-1 acélajtó 182 D 65-1 acélajtó (3500 mm-es magasságig) 184 D 65-1 G acélajtó (5000 mm-es magasságig) szárnyú többcélú acélajtók MZ-2 acélajtó 179 D 45-2 acélajtó 181 D 55-2 acélajtó 183 D 65-2 acélajtó (3500 mm-es magasságig) 185 D 65-2 G acélajtó (5000 mm-es magasságig) 188 Kiegészítõk 1- és 2-szárnyú többcélú acélajtókhoz Kiegészítõk D 45 / D 55 / D 65 ajtókhoz 186 Kiegészítõk D 65 G ajtókhoz 189 Üvegezések / felsõ elemek / szellõzõrácsok D 45 / D 55 / D 65 ajtókhoz Beépítési variációk pórusbeton-, szerelt-, nem vakolt tégla- és betonfalakhoz, valamint nyílásba való beépítés SLE acélajtók Termékáttekintés / Termékleírás SLE acél ajtók termékáttekintése szárnyú SLE acélajtók SLE acélajtók Kiegészítõk 2-szárnyú SLE acélajtókhoz SLE acélajtók kiegészítõi 203 Többcélú alumíniumajtók Termékáttekintés / Termékleírás MZA Termékáttekintés és 2-szárnyú többcélú alumíniumajtók 1-szárnyú MZA-ajtók szárnyú MZA-ajtók Kiegészítõk MZA többcélú alumíniumajtókhoz Kiegészítõk MZA ajtókhoz 207 Többcélú Kereskedó i árjegyzék 166/2 (HU)

2 Többcélú acélajtók Termékáttekintés Típusok Produkt auf den Seiten Beépíthetõ Téglafalba Betonfalba Pórusbeton falba Szerelt gipszkarton falba Kiegészítõ funkció szériában Hõszigetelés U=(W/m 2 /K) A változások jogát fenntratjuk! 1-szárnyú ajtók 2-szárnyú ajtók MZ-1 D 45-1 D 55-1 D 65-1 D 65 G MZ-2 D 45-2 D 55-2 D 65-2 D 65 G 1,7 1,9 1,9 1,9 1,9 Kiegészítõ funkció megfelelõ felszereltség esetén Hanggátlás (Rw -db) Beépítési mód DIN balos / DIN jobbos nyitásiránnyal Ajtólap Li / Re megrendeléskor megadva Li / Re megrendeléskor megadva Lapvastagság (mm) Lemezvastagság (mm) Vékonyfalc Vastagfalc Merevítés 45 0,9 Merevítés l 45 1,5 55 1,5 65 1,5 65 1,5 45 0,9 45 1,5 55 1,5 65 1,5 65 1,5 Szigetelés Ásványiszálas lapok, kivéve D 65 G (ásványgyapot szigetelöbetét) Üvegezések: Fix felsõ elem üveg vagy acélpanel betéttel, vagy szellõzõzsaluval (egyedi kialakítás) Üvegezés az ajtólapban Szellõzõzsalu az ajtólapban Fix felsõ elem üvegbetéttel Fix felsõ elem acélpanel betéttel Fix felsõ elem zsellõzsalu betéttel Tok Saroktok (szériában) Kiegészítõtok Befoglalótok Blokktok nyílásba való rögzítéshez Kerettok nyílás mögé való rögzítéshez Toktömítés 4-oldalon körbefutó tömítés 3-oldalon körbefutó tömítés Felület Ajtólap és tok tûzi horganyzott, és porzsórásásos alapozású, törtfehér, RAL 9002 A termék oldalszáma: Kereskedó i árjegyzék 166/2 (HU)

3 Többcélú acélajtók Termékáttekintés A változások jogát fenntratjuk! Típusok 1-szárnyú ajtók 2-szárnyú ajtók MZ-1 D 45-1 D 55-1 D 65-1 D 65 G MZ-2 D 45-2 D 55-2 D 65-2 D 65 G A termék oldalszáma Zár szériában Bevésõzár váltóval, hengerzárhoz (PZ) elõk. jobbos/balos használattal, szakállas zárbetéttel (BB) és 1 szakállas kulccsal Bevésõzár váltóval, hengerzárhoz (PZ) elõk. DIN 18250; 3. osztály szerint Álószárnyreteszelés szériában Rejtett, csappantyús reteszelõrúdazat (reteszelés alul és fölül) Letûzõretesz a szányakra rászerelve, a belsõ (pántellenes) oldalon Kilincsgarnitúra szériában Kerekített rövidcímkés kilincsgarnitúra, fekete (polipropilén), csapágyazott kilinccsel PZ- és BB-betéthez használható Pántok 1 rugós pánt, 1 konstrukciós pánt, DIN szárnyanként 2 csapágyazott konstrukciós pánt szárnyanként Ha az ajtószárnyszélesség >1250 mm, és a magasság > 2250 mm, vagy a magasság > 2500 mm, akkor 3 csapágyazott konstrukciós pánt szárnyanként 4 háromrészes konstrukciós pánt szárnyanként Méretek (mm) Névleges méret (BR) min. szélesség 625-tõl 500-tól 500-tól 625-tõl 625-tõl 1500-tól 1375-tõl 1375-tõl 1375-tõl 1375-tõl max. szélesség mind. magasság 1570-tõl 1500-tõl 1500-tól 1750-tõl 3500-tól 1570-tõl 1750-tõl 1750-tõl 1750-tõl 1750-tõl max. magasság Szabad BR szélesség átjáróméret BR magasság Tokkülméret = BR szélesség = BR magasság Elemmagasság max. elemmagassgá BR fix felsõ elem min. BR szélesség tûzgátó max. BR szélesség üveg- vagy min. BR magasság panelbetéttel max. BR magasság max. szárnymagasság A termék oldalszáma Többcélú Fontos információk kiegészítõ funkcióval rendelkezõ többcélú ajtókhoz Tûz- és hanggátló ajtóelem MSZ EN ISO szerint Valamennyi megadott hanggátlási érték laborérték. A helyszínen elérhetõ hanggátlás számításának módja: laborérték - 5 db. A megadott hanggátlási értékek nem érvényesek üvegezett, felülvilágítós, felsõ blendés, és gázbeton falba épített ajtók esetén. Ráfutó küszöb nem használható kórházakban és menhelyeken. Az alu ütközõsín tömítéssel nem engedélyezett menekülési- és mentési útvonalakon, valamint nem használható kórházakban és menhelyeken. Kereskedó i árjegyzék 166/2 (HU)

4 MZ acélajtók Termékleírás Beépítési méretek A változások jogát fenntartjuk! Falazófül-távolságok * Szabad átjáróméret= BR szélesség - 68 mm, BR magasság - 34 mm a szabad átjárószélesség 90 -os nyitásszögnél a fogantyú és kilincs figyelembe vétele nélkül 25 mm-rel csökken. Szükséges nyílásméret = BR + 5 Névleges méret (BR) Szabad átjáróméret* Szükséges nyílásméret = BR + Névleges méret (BR) Szabad átjáróméret Tokkivitelek és rögzítési módok 5 Lichtes Mauermaß BRM = Bestellmaß Rahmenaußenmaß 5 Lichtes Mauermaß BRM = Bestellmaß Lichter Durchgang Esó vetó Esó vetó jobbos/balos ajtóhoz Blokktok, beépítés a nyílásba Kerettok, beépítés a nyílás mögé 40 A -típus 12,5 max. 82,5 12,5 8 Állítható blokktok 1,5 MW Állítahtóság: A-típus: 0-25 mm (12,5 mm oldalanként) Beépítés falazófülekkel Hegsztett beépítés Speciális saroktok szériában, felárért kiegészító tokkal B -típus max ,5 12,5 70 Állítható blokktok Állítahtóság: A-típus: mm (12,5 mm oldalanként) Ajtólezárás alul küszöb nélkül alsó sín eltávolítható ütközó köszöb tömítéssel Kereskedó i árjegyzék 166/2 (HU)

5 D 45, D 55, D 65 acélajtók Termékleírás Beépítési méretek A változások jogát fenntartjuk! Falazófül-távolságok A megrendeléskor adja meg a nyitásirányt: Szükséges nyílásméret = BR + 5 Névleges méret (BR) Szabad átjáróméret* Esó vetó DiN balos Nyílószárny DIN balos DiN jobbos Nyílószárny DIN jobbos Lichtes Mauermaß = BR + Bau-Richtmaß Lichtes Durchgangsmaß* Szükséges nyílásméret = BR + Névleges méret (BR) Szabad átjáróméret* * Szabad átjáróméret = BR szélesség - 82 mm, BR magasság - 41 mm. A szabad átjárószélesség 90º-os nyitásszög mellett, a kilincs és a fogantyú figyelembe vétele nélkül 1-szárnyú ajtónál mm-rel, 2-szárnyúnál 20 mm-rel csökken. Ajtólezárások alul 1-szárnyú ajtók Többcélú 2-szárnyú ajtók Küszöb nélkül Acél ütközó küszöb Alu ütközó sín tömítéssel Ajtóap alul ajakos Süllyezthetó gumitömítéssel, padlótömítés tok ráfutó küszöbbel (automata küszöb) Kereskedó i árjegyzék 166/2 (HU) 171

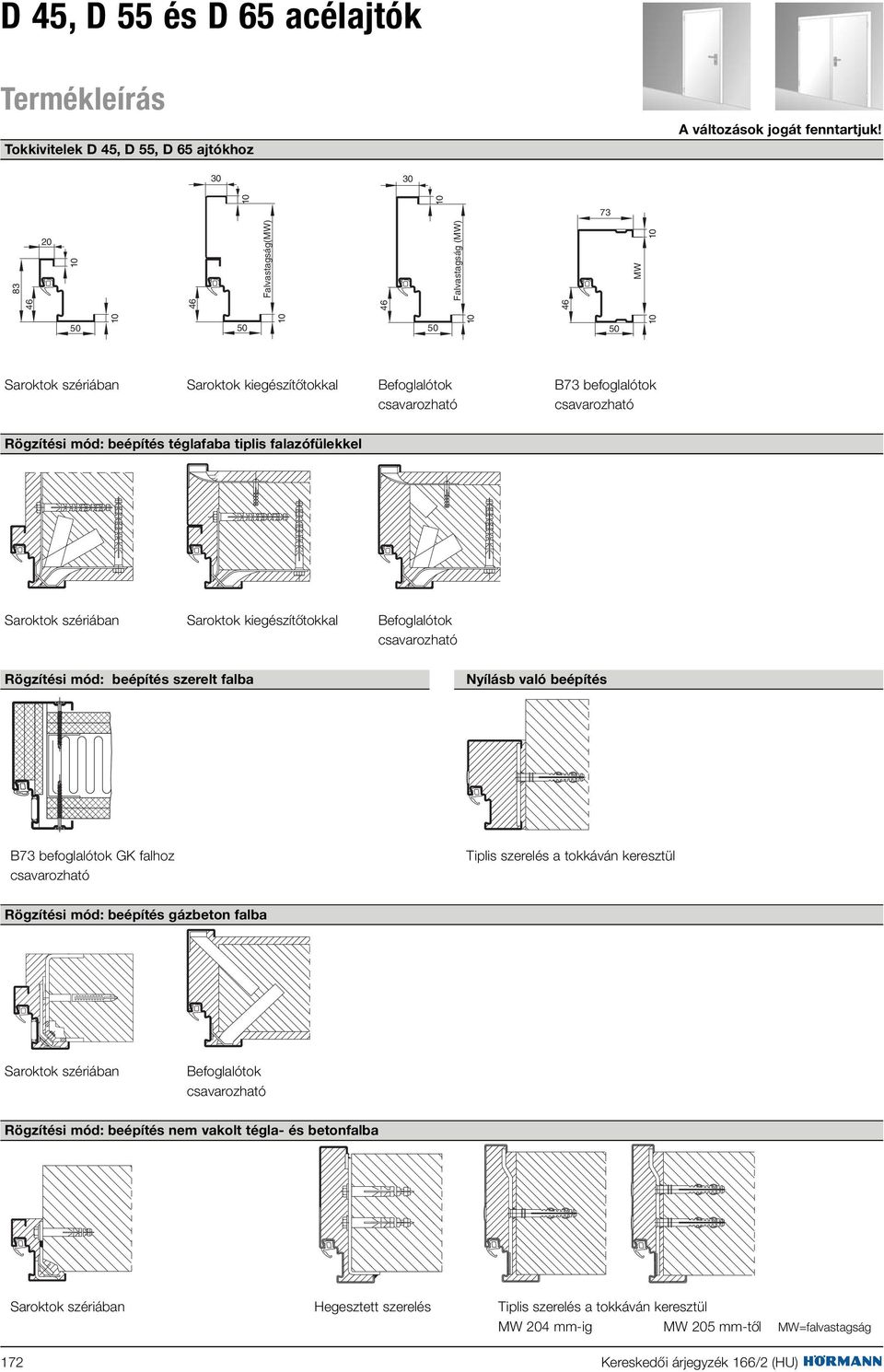

6 D 45, D 55 és D 65 acélajtók Termékleírás Tokkivitelek D 45, D 55, D 65 ajtókhoz A változások jogát fenntartjuk! Falvastagság(MW) Falvastagság (MW) MW Saroktok szériában Saroktok kiegészító tokkal Befoglalótok B73 befoglalótok csavarozható csavarozható Rögzítési mód: beépítés téglafaba tiplis falazófülekkel Saroktok szériában Saroktok kiegészító tokkal Befoglalótok csavarozható Rögzítési mód: beépítés szerelt falba Nyílásb való beépítés B73 befoglalótok GK falhoz csavarozható Tiplis szerelés a tokkáván keresztül Rögzítési mód: beépítés gázbeton falba Saroktok szériában Befoglalótok csavarozható Rögzítési mód: beépítés nem vakolt tégla- és betonfalba Saroktok szériában Hegesztett szerelés Tiplis szerelés a tokkáván keresztül MW 204 mm MW 205 mm-tó l MW=falvastagság 172 Kereskedó i árjegyzék 166/2 (HU)

7 D 65 G acélajtók Termékleírás Beépítési méretek A változások jogát fenntartjuk! = = = = = = = = Ajtólezárások alul kívül Szükséges nyílásméret = BR + 5 Többcélú 20 belül Névleges méret (BR) Szabad átjáróméret* Rendeléskor kérjük megadni a nyitásirányt: DiN balos Nyílószárny DIN balos DiN jobbos Nyílószárny DIN jobbos Szükséges nyílásméret = BR + Névleges méret (BR) Szabad átjáróméret* Szükséges nyílásméret = BR + Névleges méret (BR) Szabad átjáróméret* 20 * Szabad átjáróméret = BR szélesség - 74 mm, BR magasság - 37 mm A szabad átjárószélesség 90º-os nyitásszög mellett, a kilincs és a fogantyú figyelembe vétele nélkül 1-szárnyú ajtónál 30 mm-rel, 2- szárnyúnál 65 mm-rel csökken. Küszöb nélkül, Acél ütközó küszöbbel Acél ütközó küszöbbel Ajtólap alul ajakos Süllyeszthetó küszöb lecsavarozható befelé nyíló ajtóhoz kifelé nyíló ajtóhoz gumitömítéssel, padlótömítés tok ráfutó küszöbbel (automata küszöb) (D 65-1) Kereskedó i árjegyzék 166/2 (HU) 173

8 D 65 G acélajtók Termékleírás Tokkivitelek D 65 G acélajtókhoz 30 1,5 A változások jogát fenntartjuk! MW Saroktok szériában Saroktok kiegészító tokkal Saroktok tokbó vítéssel Befoglalótok Befoglalótok tükörszélesség 5 mm tükörszélesség 73 mm összehegesztve MW Rögzítési mód: beépítés téglafalba tiplis falazófülekkel Saroktok szériában Saroktok kiegészító tokkal Befoglalótok összehegesztve Rögzítési mód: beépítés a nyílásba (tiplis szerelés) 112 min.180 Saroktok tokbõvítéssel tükörszélesség 5 mm nyitásszög max 90 Blokktok tükörszélesség 73 mm min MW 120 mm, max. MW 280 mm (MW = profilszélesség) 174 Kereskedó i árjegyzék 166/2 (HU)

9 D 65 G acélajtók Termékleírás Rögzítési mód: beépítés nem vakolt tégla- és betonfalba A változások jogát fenntartjuk! Saroktok szériában Saroktok kiegészító tokkal Befoglalótok gyárilag összehegesztve Tiplis szerelés a tokkáván keresztül MW mm MW 205 mm fölött (MW = falvastagság) Rögzítési mód: beépítés gázbeton falba Saroktok kiegészító tokkal Befalazással Tiplis szereléssel Többcélú Kereskedó i árjegyzék 166/2 (HU) 175

10 SLE-2 acélajtó Termékáttekintés Beépítési méretek Falazófül-távolságok 10 = = = Beépítés saroktokkal Szükséges nyílásméret = BR + Névleges mméret (BR) Szabad átjáróméret * = A változások jogát fenntartjuk! Szükséges nyílásméret = BR + 5 Névleges mméret (BR) Szabad átjáróméret * Beépítés saroktokkal 55 x x x 55 Megrendeléskor a nyitásirányt kérjük megadni: DiN balos DIN jobbos Nyílószárny DIN balos Nyílószárny DIN jobbos * Szabad átjáróméret = BR szélesség - 74 mm, BR magasság - 37 mm A szabad átjárószélesség 90º-os nyitásszög esetén a kilincsek és fogantyúk figyelembe vétele nélkül 1-szárnyú ajtónál 30 mm-rel, 2-szárnyú ajtónál 65 mm-rel csökken. Tokkivitelek és rögzítési módok Beépítés a nyílásba blokktokkal min.180 Saroktok szériában Beépítés tégafalba Beépítés nem vakolt téglatiplis falazófülekkel vagy betonfalba (rejtett rögzítés) Tükörszélesség 73 mm Beépítés a fallal síkban együttfutó toktükörrel Ajtólezárások alul 5 55 x BELÜL KÍVÜL Küszöb nélkül, Acél ütközó küszöbbel, Acél ütközó küszöbbel, küszöb lecsavarozható befelé nyíló ajtónál kifelé nyíló ajtónál Saroktok Tiplis szerellés tokbó vítéssel, Nyitásszög max. 90 tükörszélesség 5 mm 176 Kereskedó i árjegyzék 166/2 (HU)

11 MZA alumíniumajtók Termékáttekintés Beépítési méretek Änderungen vorbehalten Névleges méret (BR) 50 Keretkülméret 70 Szabad átjáróméret* Névleges méret (BR) Keretkülméret Szabad átjáróméret* Névleges méret (BR) Keretkülméret * Szabad átjáróméret: BR szélesség mm, BR magasság - 70 mm. A szabad átjárószélesség 90º-os nyitásszögnél a kilincsek és fogantyúk figyelembe vétele nélkül 1-szárnyú ajtónál 44 mm-rel, 2-szárnyúnál 88 mm-rel csökken. Megrendelékor kérjük a nyitásirányt megadni: DiN balos Nyílószárny DIN balos DIN jobbos Nyílószárny DIN jobbos Ajtólezárások alul 11 5 Szabad átjáróméret* TÖbbcélú Ráfutó küszöb padlóbeállás-profillal Ráfutó küszöb padlóbeállás-profil nélkül Betétek Szendvicspanel-betét Drót-ornament üvegezés 24 mm vastag 24 mm vastag Kereskedó i árjegyzék 166/2 (HU)

12 MZ-1 többcélú ajtóelem - acélból Üvegezés nélkül, max. 00 x 2125 mm szerkezetileg azonos a HH30-A1 ajtóval Szabványos és egyedi méretek Termékleírás Beépítésre kész ajtóelem, 1-szárnyú, hanggátló DIN 522 szerint, hõszigetelt DIN szerint, saroktokkal és üvegezés nélkl 00 x 2125 mm szerkezetileg azonos a HH30-A1 ajtóval Megjegzyés: A -tal jelölt árú méreteket raktáron tartjuk. Hanggátlás Rw kb. 39 db, csak üvegezés nélküli, és csak 4-oldalon körbefutó tömítéses ajtók esetén érvényes! Hõszigetelés (EN ISO ) U d = 1,7 W/m 2 K (laborérték) csak üvegezés nélküli, és csak 4-oldalon körbefutó tömítéses ajtók esetén érvényes! Ajtólap 45 mm vastag, 2-oldalon falcolt Lemezvastagság 0,9 mm, de ha a szélesség > 00mm akkor 1,0 mm, merevítés laposacéllal Szigetelés: Ásványiszálas lapokkal 2 acél biztonsági csappal kiemelésgátláshoz Tok Speciális saroktok 4-oldalon körbefutó EPDMtömítéssel, vagy blokk- ill. kerettok 3-oldali EPDM-tömítéssel. Blokk- és kerettokos változatot padlóbeállás és alsó ütközõ (küszöb) nélkül szállítjuk. Felület Ajtólap és a tok tûzi horganyzott anyagból, alapozással, ajtólap és a saroktok pórszórt törtfehér RAL 9002, blokk- és kerettok merítéses eljárással alapozptt világosszürke RAL Üvegezések Üvegezõprofil alumíniumból, üvegszorító lécek szériában a pántellenes oldalra, külön kérésre a pántoldalra rendezve. Vasalatok Bevésõzár váltóval, hengerzárhoz (PZ) elõkészítve (szakállas zárbetéttel és 1 db szakállas kulccsal), kerekített fekete mûanyag (polipropilén) kilincsgarnitúrával, hengerzáras és szakállas kulcsos használatra. Pántok 1 rugós pánt 1 konstrukciós pánt DIN Figyelem! * Blokktokos kivitelnél a következõk érvényesek: Keretkülméret = Névleges méret (BR). Szabad átjáróméret = BR szélesség mm, és BR magasság - 70 mm. Kerettokos kivitelnél a következõk érvényesek: Szabad átjáróméret = Névleges méret (BR) (max. 20 mm) Szabványos méretek Nyitásirányt megadni (saroktokkal jobbos-balosként használható) Rendelési méret Sarok- Nyílásba Nyílás mögé (Névleges méret)* tokkal blokktokkal kerettokkal 750 x x x x x x x x x x Drótüvegezéssel, kitekintõ méret 230 x 1360 mm Nyitásirányt megadni! 750 x x x x x x x x x x ISO-drótüvegezéssel, kitekintõ méret 230 x 1360 mm Nyitásirányt megadni! 750 x 2000 Egyedi méretek 875 x x x x x x x x x Nyitásirányt megadni! 625 x 1570-tõl 00 x x Drótüvegezéssel, kitekintõ méret 230 x 1360 mm Nyitásirányt megadni! 625 x 1570-tõl 00 x x ISO-drótüvegezéssel, kitekintõ méret 230 x 1360 mm Nyitásirányt megadni! 625 x 1570-tõl 00 x x Kiegészítõ felszerelések szabványos és egyedi méretekhez 1 Felpattintható esõvetõ 2 Felcsavarozható esõvetõ 3 Hörmann tiplicsomag (egyszerû szereléshez) 4 Hörmann tiplicsomag blokktokhoz 5 Mûanyag szellõzõrács (455 x 90) alulra beépítve (nyitásirányt kérjük megadni) 7 Kiegészítõ kulcs hengerzárbetéthez 8 Kémlelõnyílás beépítve, az aljzattól kb mm-re (nyitásirányt kérjük megadni) 9 Tok padlóbeállás nélkül (nyitásirányt kérjük megadni) Állítható blokktok MZ ajtóhoz, A - vagy B -típus (Felár a blokktokos ajtóelem árára!) 11 Elõkészítés körrozettás kilincsgarnitúrához (nyitásirányt kérjük megadni) Egyedi méretû üvegkivágás külön ajánlatra Vasalatok (kilincsgarnitúrák, hengerzárak, csukószerkkezetek) lásd a Vasalatok fejezetet Kiegészítõtok saroktokhoz MW 1-tõl lásd az oldalt 178 Kereskedó i árjegyzék 166/2 (HU)

13 MZ-2 többcélú ajtóelem - acélból Szabványos és egyedi méretek MZ 45 Termékleírás Szabványos méretek Nyitásirányt megadni (saroktokkal jobbos-balosként használható) Rendelési méret Sarok- Nyílásba Nyílás mögé Beépítésre kész ajtóelem, 2-szárnyú, középen felsnyíló (Névleges méret)* tokkal blokktokkal kerettokkal 1500 x Megjegzyés: 1750 x A -tal jelölt árú méreteket raktáron tartjuk x Ajtólap 2000 x mm vastag, 2-oldalon falcolt Drótüvegezéssel, kitekintõ méret 230 x 1360 mm Nyitásirányt megadni! Lemezvastagság 0,9 mm, de ha a szárnyszélesség > 00mm akkor 1,0 mm, merevítés Rendelési méret Sarok- Nyílásba Nyílás mögé laposacéllal (Névleges méret)* tokkal blokktokkal kerettokkal Szigetelés: Ásványiszálas lapokkal acél biztonsági csappal kiemelésgátláshoz Állószárny felcsavarozott alumínium ütközõprofil tömítéssel, és 2 falcba rejtett csappantyús retesszel Tok tömítéssel, vagy blokk- ill. kerettok 3-oldali EPDM-tömítéssel. Blokk- és kerettokos változatot padlóbeállás és alsó ütközõ (küszöb) nélkül szállítjuk. Felület Ajtólap és a tok tûzi horganyzott anyagból, alapozással, ajtólap és a saroktok pórszórt törtfehér RAL 9002, blokk- és kerettok merítéses eljárással alapozptt világosszürke RAL Üvegezések Üvegezõprofil alumíniumból, üvegszorító lécek szériában a pántellenes oldalra, külön kérésre a pántoldalra rendezve Vasalatok Bevésõzár váltóval, hengerzárhoz (PZ) elõkészítve (szakállas zárbetéttel és 1 db szakállas kulccsal), kerekített fekete mûanyag (polipropilén) kilincsgarnitúrával, hengerzáras és szakállas kulcsos használatra. Pántok (szárnyanként) 1 rugós pánt 1 konstrukciós pánt DIN x x x x 2125 ISO-drótüvegezéssel, kitekintõ méret 230 x 1360 mm Egyedi méretek Nyitásirányt megadni! Rendelési méret Sarok- Nyílásba Nyílás mögé (Névleges méret)* tokkal blokktokkal kerettokkal 1500 x x x x Nyitásirányt megadni! Mérettartomány Sarok- Nyílásba Nyílás mögé (Névleges méret)* tokkal blokktokkal kerettokkal 1500 x 1570-tõl 2000 x x 2125 Drótüvegezéssel, kitekintõ méret 230 x 1360 mm 1500 x 1570-tõl 2000 x x 2125 ISO-drótüvegezéssel, kitekintõ méret 230 x 1360 mm 1500 x 1570-tõl 2000 x x Nyitásirányt megadni! Nyitásirányt megadni! Figyelem! * Blokktokos kivitelnél a következõk érvényesek: Keretkülméret = Névleges méret (BR). Szabad átjáróméret = BR szélesség mm, és BR magasság - 70 mm. Kerettokos kivitelnél a következõk érvényesek: Szabad átjáróméret = Névleges méret (BR) (max. 20 mm) Kiegészítõ felszerelések szabványos és egyedi méretekhez Poz. Termék 1 Felpattintható esõvetõ 2 Hörmann tiplicsomag (egyszerû szereléshez)) 3 Hörmann tiplicsomag blokktokhoz 4 Mûanyag szellõzõrács (455 x 90) alulra beépítve (nyitásirányt kérjük megadni) /szárny Hengerzár 31,5 + 31,5 mm 3 kulccsal Kiegészítõ kulcs hengerzárbetéthez Kémlelõnyílás beépítve, az aljzattól kb mm-re (nyitásirányt kérjük megadni) Tok padlóbeállás nélkül (nyitásirányt kérjük megadni) Állítható blokktok MZ ajtóhoz, A - vagy B -típus (Felár a blokktokos ajtóelem árára!) Elõkészítés körrozettás kilincsgarnitúrához (nyitásirányt kérjük megadni) Egyedi méretû üvegkivágás külön ajánlatra Vasalatok (kilincsgarnitúrák, hengerzárak, csukószerkkezetek) lásd a Vasalatok fejezetet Pánikzárak (csak a nyílószárnyhoz) és -vasalatok lásd a Vasalatok fejezetet Kiegészítõtok saroktokhoz MW 1-tõl lásd az oldalt Többcélú Kereskedó i árjegyzék 166/2 (HU) 179

14 D45-1 többcélú ajtóelem - acélból Vékonyfalcos, lemezvastagság 1,5 mm Egyedi és szabványos méretek D A részletes termékleírást lásd a oldalon Beépítésre kész ajtóelem. Beépíthetõ: Tégla-, beton-, gázbeton- és szerelt falakba Ajtólap 3-oldalon falcolt, 3 acél biztonsági csappal. Pántok 2 csapágyazott konstrukciós pánt. D45-1 szabványos méretek, 1,5 mm-es lemezbõl Típus Rendelési méret (Névleges méret) D 45-1 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) Rendelési méret (Névleges méret) Szél. x Mag. 500 x1750-tõl 00 x x x 2250 x 2500 Saroktokkal tól Szél. x Mag x x x D x x Sondergrößen D 45-1, 1,5 mm Blechdicke Típus Saroktokkal 145 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) tól Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kiegészítõ funkciók szabványos és egyedi méretekhez: Hanggátló ajtóelem Ráfutó küszöb, hanggátlás 41 db 23 0 MSZ EN ISO Süllyeszthetõ padlótömítés (automata küszöb), hanggálás 37 db Alu ütközõküszöb tömítéssel, hanggátlás 44 db Vegye figyelembe a termékleírásban foglaltakat is, lásd a 423. oldalt! Üvegezések, fix felsõ elemek, szellõzõrácsok lásd a oldalt Kiegészítõk lásd a 186. oldalt Kiegészítõtok saroktokhoz szabványos és egyedi méretekhez (330 mm-nél szélesebb falakhoz) lásd a oldalt Vasalatok lásd a Vasalatok fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítõ egységek és elektromos felszerelések Beépítési lehetõségek gázbeton-, szerelt-, nem vakolt tégla- és betonfalhoz, valamint beépítés a nyílásba lásd a oldalt 180 Kereskedó i árjegyzék 166/2 (HU)

15 D45-2 többcélú ajtóelem - acélból Vékonyfalcos, lemezvastagság 1,5 mm Egyedi és szabványos méretek D A részletes termékleírást lásd a oldalon Beépítésre kész ajtóelem. Beépíthetõ: Tégla-, beton-, gázbeton- és szerelt falakba Ajtólap 3-oldalon falcolt, szárnyanként 3 acél biztonsági csappal. Vasalatok Állószárny a falcba rejtett rúdreteszeléssel, reteszelés alul és felül. Pántok Szárnyanként 2 csapágyazott konstrukciós pánt. Normgrößen D 45-2, 1,5 mm Blechdicke Típus Rendelési méret (Névleges méret) D 45-2 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) Rendelési méret (Névleges méret) Szél. x Mag x1750-tõl 2000 x x x x x 2500 Saroktokkal tól Szél. x Mag x x x D x x x Sondergrößen D 45-2, 1,5 mm Blechdicke Típus Saroktokkal 145 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) Megjegyzés: 1500 mm-es ajtószélességnél 500 mm széles állószárnyat szállítunk. Más méretek középen osztottak. Szabványos szélességek és magasságok egymással kombinálhatók. Mindig a nagyobb mérethez tartozó ár a mérvadó. Például: D ,5 mm lemezbõl, 1500 x 2250 mm, saroktokkal = Ft 0-tól Aszimmetrikus szárnyosztás (csak egyedi méretekbõl) D45 Névleges méret Nyílószárny Állószárny legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Mehrzweck Aszimmetrikus szárnyfelépítésû ajtó esetén a megrendelésen feltétlenül tüntesse fel a kívánt szárnyosztást! Kiegészítõ funkciók szabványos és egyedi méretekhez: Hanggátló ajtóelem Ráfutó küszöb, hanggátlás 39 db MSZ EN ISO Süllyeszthetõ padlótömítés (automata küszöb), hanggálás 36 db Alu ütközõküszöb tömítéssel, hanggátlás 40 db Vegye figyelembe a termékleírásban foglaltakat is, lásd a oldalt! Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kereskedó i árjegyzék 166/2 (HU) 181

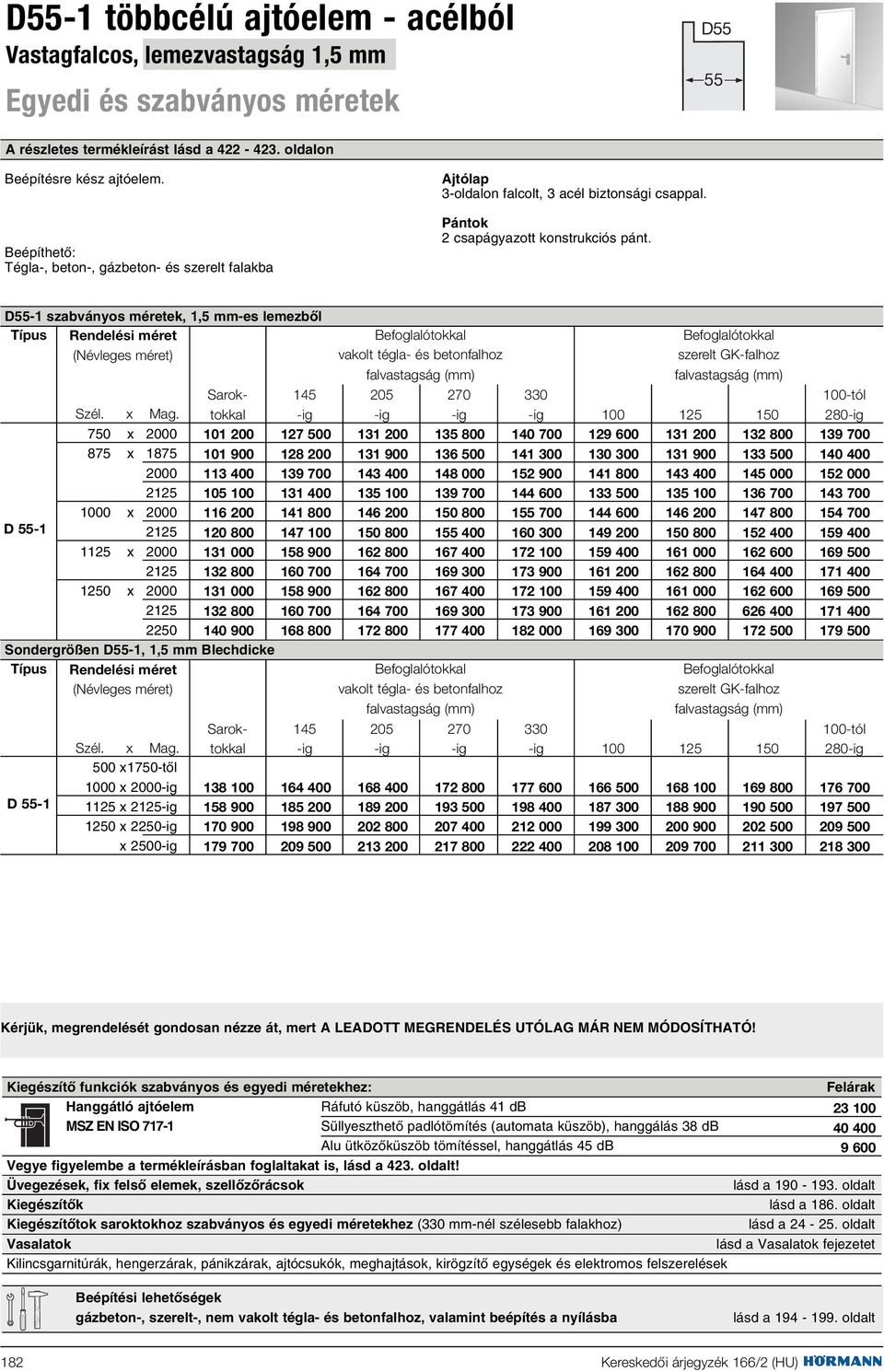

16 D55-1 többcélú ajtóelem - acélból Vastagfalcos, lemezvastagság 1,5 mm Egyedi és szabványos méretek D55 55 A részletes termékleírást lásd a oldalon Beépítésre kész ajtóelem. Beépíthetõ: Tégla-, beton-, gázbeton- és szerelt falakba Ajtólap 3-oldalon falcolt, 3 acél biztonsági csappal. Pántok 2 csapágyazott konstrukciós pánt. D55-1 szabványos méretek, 1,5 mm-es lemezbõl Típus Rendelési méret (Névleges méret) D 55-1 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) Rendelési méret (Névleges méret) Szél. x Mag. 500 x1750-tõl 00 x x x 2250 x 2500 Saroktokkal tól Szél. x Mag x x x D x x Sondergrößen D55-1, 1,5 mm Blechdicke Típus Saroktokkal 145 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) tól Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kiegészítõ funkciók szabványos és egyedi méretekhez: Hanggátló ajtóelem Ráfutó küszöb, hanggátlás 41 db 23 0 MSZ EN ISO Süllyeszthetõ padlótömítés (automata küszöb), hanggálás 38 db Alu ütközõküszöb tömítéssel, hanggátlás 45 db Vegye figyelembe a termékleírásban foglaltakat is, lásd a 423. oldalt! Üvegezések, fix felsõ elemek, szellõzõrácsok lásd a oldalt Kiegészítõk lásd a 186. oldalt Kiegészítõtok saroktokhoz szabványos és egyedi méretekhez (330 mm-nél szélesebb falakhoz) lásd a oldalt Vasalatok lásd a Vasalatok fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítõ egységek és elektromos felszerelések Beépítési lehetõségek gázbeton-, szerelt-, nem vakolt tégla- és betonfalhoz, valamint beépítés a nyílásba lásd a oldalt 182 Kereskedó i árjegyzék 166/2 (HU)

17 D55-2 többcélú ajtóelem - acélból Vastagfalcos, lemezvastagság 1,5 mm Egyedi és szabványos méretek D55 55 A részletes termékleírást lásd a oldalon! Beépítésre kész ajtóelem. Beépíthetõ Tégla-, beton-, gázbeton- és szerelt falakba Ajtólap 3-oldalon falcolt, szárnyanként 3 acél biztosítócsappal. Vasalatok Állószárny a falcba rejtett rúdreteszeléssel, reteszelés alul és felül. Pántok Szárnyanként 2 csapágyazott konstrukciós pánt. Normgrößen D 55-2, 1,5 mm Blechdicke Típus Rendelési méret (Névleges méret) Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) Rendelési méret (Névleges méret) Szél. x Mag. von 1375 x 1750 bis 2000 x 2000 D 55-2 bis 1750 x 2000 bis 2125 x 2125 bis 2250 x 2250 bis 2500 x 2500 Saroktokkal tól Szél. x Mag x x D x x x x D55-2 egyedi méretek, 1,5 mm-es lemezbõl Típus Saroktokkal 145 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Befoglalótokkal szerelt GK-falhoz falvastagság (mm) Megjegyzés: 1500 mm-es ajtószélességnél 500 mm széles állószárnyat szállítunk. Más méretek középen osztottak. Szabványos szélességek és magasságok egymással kombinálhatók. Mindig a nagyobb mérethez tartozó ár a mérvadó. Például: D55-2 1,5 mm lemezbõl, 1500 x 2250 mm, saroktokkal = Ft 0-tól Aszimmetrikus szárnyosztás (csak egyedi méretekbõl) D45 Névleges méret Nyílószárny Állószárny legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm min. BR szélesség 500 mm legnagyobb méret: 2500 x 2500 mm max. BR szélesség 1250 mm max. BR szélesség 1250 mm Többcélú Aszimmetrikus szárnyfelépítésû ajtó esetén a megrendelésen feltétlenül tüntesse fel a kívánt szárnyosztást! Kiegészítõ funkciók szabványos és egyedi méretekhez: Hanggátló ajtóelem Ráfutó küszöb, hanggátlás 37 db MSZ EN ISO Süllyeszthetõ padlótömítés (automata küszöb), hanggálás 38 db Alu ütközõküszöb tömítéssel, hanggátlás 41 db Vegye figyelembe a termékleírásban foglaltakat is, lásd a oldalt! Kereskedó i árjegyzék 166/2 (HU) 183

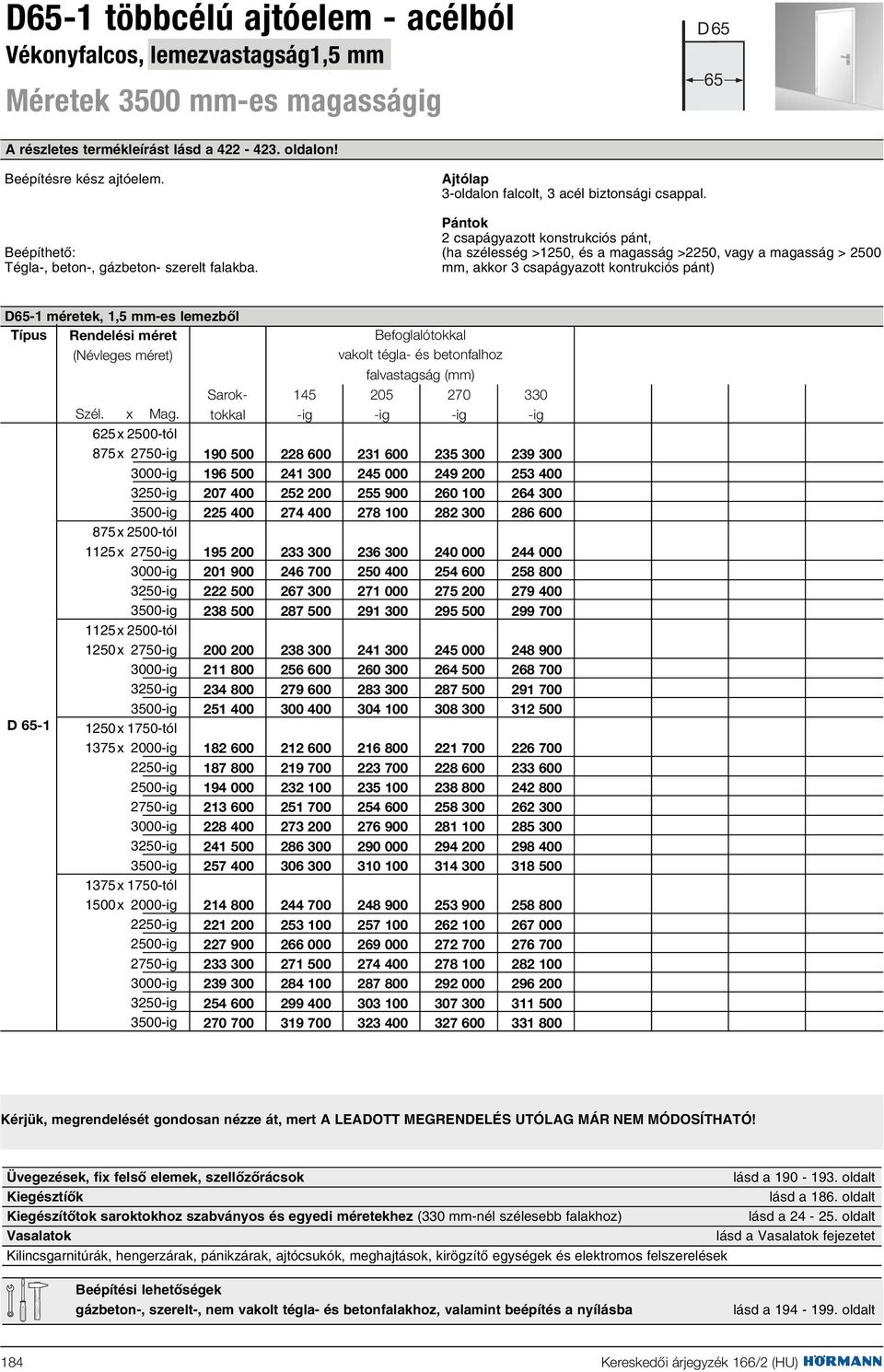

18 D65-1 többcélú ajtóelem - acélból Vékonyfalcos, lemezvastagság1,5 mm Méretek 3500 mm-es magasságig D A részletes termékleírást lásd a oldalon! Beépítésre kész ajtóelem. Ajtólap 3-oldalon falcolt, 3 acél biztonsági csappal. Pántok 2 csapágyazott konstrukciós pánt, Beépíthetõ: (ha szélesség >1250, és a magasság >2250, vagy a magasság > 2500 Tégla-, beton-, gázbeton- szerelt falakba. mm, akkor 3 csapágyazott kontrukciós pánt) D65-1 méretek, 1,5 mm-es lemezbõl Típus Rendelési méret (Névleges méret) D 65-1 Szél. x Mag. 625x 2500-tól 875x x 2500-tól 1125x x 2500-tól 1250x x 1750-tól 1375x x 1750-tól 1500x Saroktokkal 145 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Üvegezések, fix felsõ elemek, szellõzõrácsok lásd a oldalt Kiegésztíõk lásd a 186. oldalt Kiegészítõtok saroktokhoz szabványos és egyedi méretekhez (330 mm-nél szélesebb falakhoz) lásd a oldalt Vasalatok lásd a Vasalatok fejezetet Kilincsgarnitúrák, hengerzárak, pánikzárak, ajtócsukók, meghajtások, kirögzítõ egységek és elektromos felszerelések Beépítési lehetõségek gázbeton-, szerelt-, nem vakolt tégla- és betonfalakhoz, valamint beépítés a nyílásba lásd a oldalt 184 Kereskedó i árjegyzék 166/2 (HU)

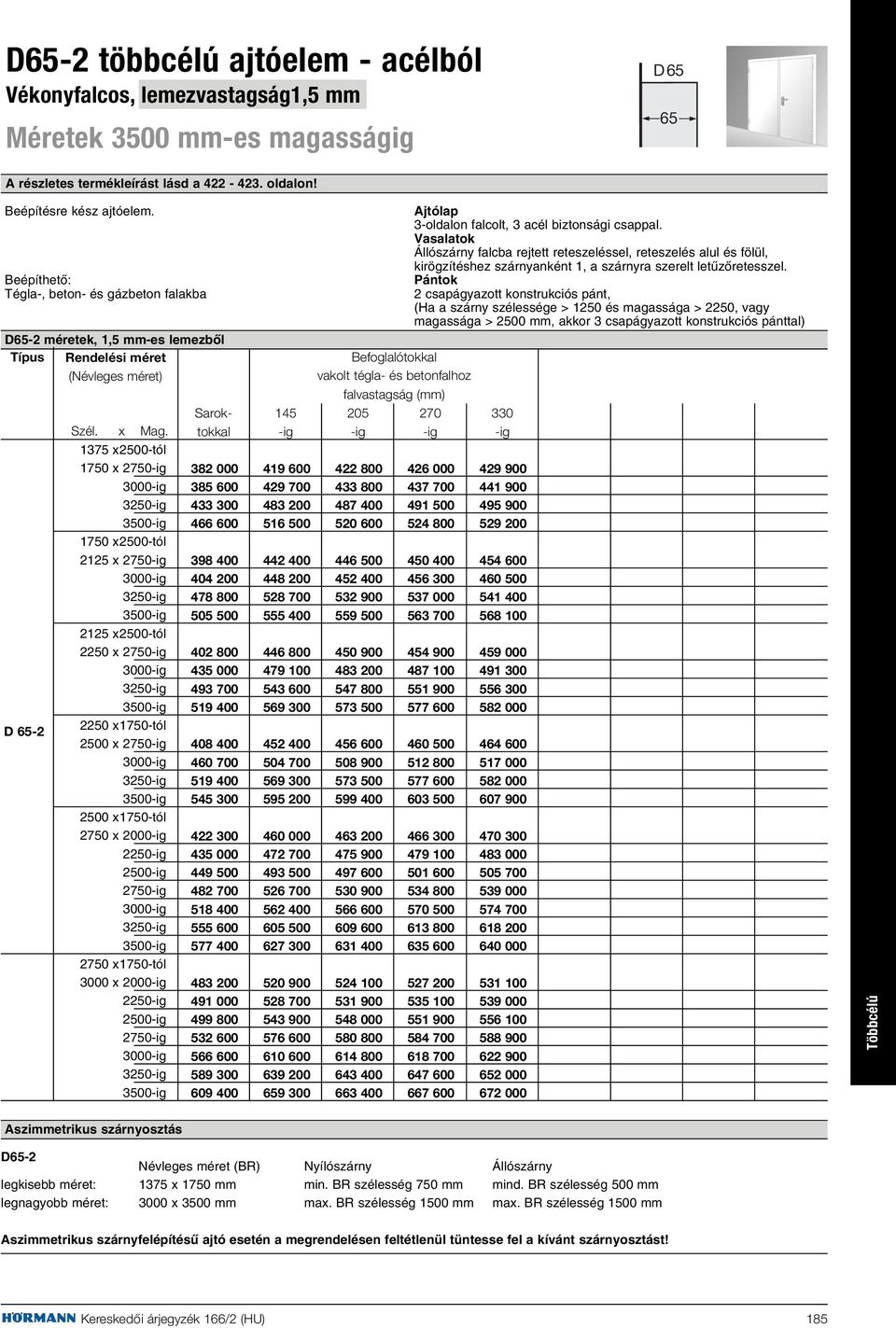

19 D65-2 többcélú ajtóelem - acélból Vékonyfalcos, lemezvastagság1,5 mm Méretek 3500 mm-es magasságig D A részletes termékleírást lásd a oldalon! Beépítésre kész ajtóelem. Beépíthetõ: Tégla-, beton- és gázbeton falakba D65-2 méretek, 1,5 mm-es lemezbõl Típus Rendelési méret (Névleges méret) D 65-2 Szél. x Mag x2500-tól 1750 x x2500-tól 2125 x x2500-tól 2250 x x1750-tól 2500 x x1750-tól 2750 x x1750-tól 3000 x Saroktokkal 145 Befoglalótokkal vakolt tégla- és betonfalhoz falvastagság (mm) 205 Ajtólap 3-oldalon falcolt, 3 acél biztonsági csappal. Vasalatok Állószárny falcba rejtett reteszeléssel, reteszelés alul és fölül, kirögzítéshez szárnyanként 1, a szárnyra szerelt letûzõretesszel. Pántok 2 csapágyazott konstrukciós pánt, (Ha a szárny szélessége > 1250 és magassága > 2250, vagy magassága > 2500 mm, akkor 3 csapágyazott konstrukciós pánttal) Többcélú Aszimmetrikus szárnyosztás D65-2 Névleges méret (BR) Nyílószárny Állószárny legkisebb méret: 1375 x 1750 mm min. BR szélesség 750 mm mind. BR szélesség 500 mm legnagyobb méret: 3000 x 3500 mm max. BR szélesség 1500 mm max. BR szélesség 1500 mm Aszimmetrikus szárnyfelépítésû ajtó esetén a megrendelésen feltétlenül tüntesse fel a kívánt szárnyosztást! Kereskedó i árjegyzék 166/2 (HU) 185

20 Többcélú ajtók - acélból Kiegészító k D45 / D55 / D65 (3500 mm magasságig) ajtókhoz szabványos és egyedi méretekhez Kiegészítõk Poz. Zárak és vasalatok 1 Elõkészítés körrozettás kilincsgarnitúrához Nyíló- és állószárny elõkészítve körrozettás garnitúrához (pánikfunkciós szárnyak esetén) 2 Bevésõzár 2 hengerzárbetéhez, nemesacél négyszögcímkés kilincsgarnitúrával 3 Bevésõzár 2 hengerzárbetéhez, nemesacél négyszögcímkés kilincs-gomb garnitúrával 4 Kiegészítõ zár, PZ-elõkészítéssel, rozettákkal 1420 mm-re az aljzattól 5 Nemesacél zárlemez 6 Állószárny reteszelése kívülrõl a szárnyra szerelve (a pánt- vagy pántellenes oldalon) 7 Zárható állószárny-reteszelés kívülrõl a szárnyra szerelve (a pánt- vagy pántellenes oldalon) 8 Rejtett állószárnyreteszelés, a szárnyra szerelt oldalra fordítható fogantyúval (a pánt- vagy pántellenes oldalon) 9 Zárható rejtett állószárnyreteszelés, a szárnyra szerelt oldalra fordítható fogantyúval (a pánt- vagy pántellenes oldalon) Poz. Tokok Felcsavarozható alu esõvetõ / fm 11 Hörmann tiplicsomag fülekkel, tiplikkel és csavarokkal 12 Saroktok padlóbeállás nélkül (pl. kész aljzathoz) alul kiegészítõ rögzítési lehetõséggel 13 Összehegsztett befoglalótok 14 Felpattintható aluprofil (x8 mm), mint vakolónút: saroktokhoz egy oldalon 14.1 befoglalótokhoz egy oldalon 14.2 befoglalótokhoz mindkétoldalon 15 Acél ütközõküszöb 50/30/3 mm 16 Kefetömítés / fm 17 Tokkitöltés ásványgyapot csíkokkal (nem használható D 65-ajtókhoz!) : GK-tokhoz 0, 125, 150 mm-es falvastagságnál 17.1 GK-tokhoz egyedi falvastagsághoz 17.2 Blokktokhoz 0 mm-es profilszélességnél 17.3 Blokktokhoz egyedi profilszélességnél Poz. Pántok 18 Rugós pántcsap automatikus záródáshoz (2-sznyú ajtónál csak a nyílószárnyon) max. mag mm 19 Kiegészítõ csapágyazott pánt (csak max. BR 1250 x 2500 mm-es ajtószárnyhoz) Elrendezés 370 mm-re a felsõ pánt alatt 20 Nemesacél pántgarnitúra 2 pántos ajtókhoz (ajtószárny mérete max BR 1250 x 2500 mm) (csak felsõ ajtócsukóval együtt lehetséges) 21 Nemesacél pántgarnitúra 3 pántos ajtókhoz 1-szárnyú ajtókhoz 2-szárnyú ajtókhoz 1-sznyú 2-sznyú D 45 / D 55/ D 65 D 45 / D 55/ D 65 (ajtószárny mérete max BR 1250 x 2500 mm) (csak felsõ ajtócsukóval együtt lehetséges) Poz. Egyéb 22 Kémlelõnyílás, gyárilag beépítve 1400 mm-re az aljzattól, vagy egyedi magasságba 23 Szárnyrögzítõ, ezüstszínû (Kérjük, megadni, hogy pánt- vagy pántellenes oldalra) Kereskedó i árjegyzék 166/2 (HU)

21 Jegyzetek és rajzok Többcélú Kereskedó i árjegyzék 166/2 (HU) 187

22 D65G többcélú ajtóelem - acélból Vékonyfalcos, lemezvastagság1,5 mm Méretek 5000 mm-es magasságig D 65 G 65 Termékleírás Beépítésre kész ajtólelem, bel- és kültéri felhasználásra, beépíthetõ tégla-, beton-, nem vakolt tégla- és beton-, valamint gázbeton falakba. Más falak esetén kérje ajánlatunkat. Egyedi méretek D65G mérettartomány (névleges méretek) saroktokkal A nyitásirányt kérjük megadni! 1-szárnyú Ajtólap 65 mm vastag, 3-oldalon falcolt, lemezvastagság 1,5 mm Merevítés acélerõsítéssel Szigetelés: ásványgyapot betéttel. Pántoldalon 2 acél biztosítócssappal. Tok Szériában saroktok, 2,0mm vastag lemezbõl 3-oldali EPDM-tömítéssel. Befoglalótok, kiegészítõtok külön ajánlatra. Felület Ajtólap és tok horganyzott acélból, törtfehér alapozással (RAL 9002) Üvegezés külön ajánlatra (max. méret 970 x 1250 mm). Szellõzõzsalu külön ajánlatra Blende külön ajánlatra Vasalatok Bevésõzár váltóval, pz-elõkészítéssel (szakállas zzárbetéttel és 1 szakállas kulccsal), kerekített fekete mûanyag (polipropilén) kilincsgarnitúrával, 1 letûzõretesz, a szárny belsõ oldalán, kirögzítéshez Állószárny: 1 csappantyús retesz, a falcba rejtve, reteszelés alul és fölül. 1 letûzõretesz, ia szárny belsõ oldalán. Felsõ ajtócsukó nélkül. Magasság Szélesség D65G mérettartomány (névleges méretek) saroktokkal 2-szárnyú Pántok 4 db háromrészes konstrukciós pánt szárnyanként. Kérjük, megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Magasság Szélesség 188 Kereskedó i árjegyzék 166/2 (HU)

23 D65G többcélú ajtóelem - acélból Vékonyfalcos, lemezvastagság1,5 mm Kiegészító k Kiegészítõk Pos. Különbözõ kiegészítõk 1 Tok padlóbeállás nélkül 2 x 8 mm-es profil, mint vakolónút gyárilag felhegesztve, / faloldal saroktoknál egy oldalon, befoglalótoknál egy vagy mindkét oldalon 3 Ajtólap aljában ajakos gumitömítés, tok ráfutó küszöbbel 4 Süllyeszthetõ padlótömítés (automata küszöb) 5 Kémlelõnyílás gyárilag beépítve / db 6 Szellõzõrés-csoport (3 szellõzõrés, 80 mm szél., kb. 75 mm mag.) Szell.keresztmetszet 12 cm 2 /csoport 7.1 Blokktok 73 mm-es toktükörrel, falsíkkal együttfutó beépítéshez (beépítés a nyílásba) min. falnyílásméret: D 65-1 = 705 x 2040 mm, D 65-2 = 1580 x 2040 mm max. falnyílás: D 65-1 = 1580 x 3540 mm, D 65-2 = 3080 x 3540 mm / fm 7.2 Blokktok 5 mm-es toktükörrel, nyitásszög max. 90 (beépítés a nyílásba) min. falnyílásméret: D 65-1 = 790 x 2080 mm, D 65-2 = 1665 x 2080 mm max. falnyílásméret: D 65-1 = 1665 x 3580 mm, D 65-2 = 3165 x 3580 mm / fm 8 Esõvetõ a szárnyak alján 9 Fix felsõ blende, (duplafalú) 750 mm magasságig 00 mm magasságig 1250 mm magasságig Fix felülvilágító, (üvegbetét nélkül, elõkészítve üvegezéshez) 750 mm magasságig 00 mm magasságig 1250 mm magasságig 11 Kiegészítõ ajtópánt / db 12 Kiegészítõ biztonsági csap / db 13 Rugós pánt, csak szélterheléstõl mentes ajtókhoz, D65-2 esetén csak a nyílószárnyon (nem használható 2500 mm névleges méretnél magasabb D65 ajtókhoz) 14 Szárnyrögzítés 60 mm-es emeléssel / db 15 Integrált személybejáró ajtó 95 mm magas küszöbbel (max. magasság 2500 mm) / db Poz. Zárak 16 Hengerzárbetét (PZ) 40,5 + 40,5 mm 3 kulccsal 17 Kiegészítõ kulcs hengerzárbetéthez 18 Ajtólap kívül sík, vasalat nélküli 19 Zárlemez nemesacélból 20 Kiegészítõ zár, gyárilag beépítve, beépítési magasságot kérjük megadni 21 Bevésõzár 2 hengerzárhoz, kulcsközépméret 60/0, négyszögcímkés nemesacél kilincsgarnitúrával 22 Bevésõzár 2 hengerzárhoz, kulcsközépméret 60/0, négyszögcímkés nemesacél kilincs-gomb garnitúrával 23 Több pontos reteszelés (3-pontos), pz-elõkészített 24 Több ponton záródó pánikzár (3-pontos), osztott dióval, pz-elõkészített, D65-2-nél csak a nyílószárnyban 25 Állószárnyretesz, rejtetten beépítve, az ajtólap pánt- vagy pántellenes oldalára szerelt fogantyúval 26 Baszkül-reteszelés az állószárnyra rászerelve 27 Letûzõretesz szárnyrögzítéshez, belülre szerelve, kb. 300 mm hosszú, (megrendeléskor adja meg, hogy a pánt- vagy a pántellnes oldalra kerüljön) D 65 G 1-sznyúD 65 G 2-sznyú Többcélú Kereskedó i árjegyzék 166/2 (HU) 189
