1 Aprólamellás rácsok Megnevezés: Az egységes európai gyakorlatot átvéve a légtechnikai rácsaink méretjelzését az EUROVENT ajánlásokhoz illesztettük. Ez azt jelenti, hogy a falba vagy kivágásokra szerelt légtechnikai rácsainkat a nyílás méretével jellemezzük. amellák anyaga: acél alumínium Rögzítési módok:...-c Kereten át csavarozott rögzítés...-r Rejtett rögzítés Ha a rögzítési mód nincs külön feltüntetve és nincs tartozék, akkor csavarozással rögzíthetõek a rácsok van tartozék (befalazó keret, csatlakozó doboz) akkor rejtett rögzítéssel szerelhetõek a rácsok. 19 acél 5 66 Ø4,5 66 Rögzítés csavarral B osztóborda, ha a rács B mérete nagyobb, mint 600 mm alumínium 5 H Rejtett rögzítés 19 alumínium 5,5 4 H-10 B Pozíció 1 Egysoros rácsok FKN R FKN R BB BBF 61 Pozíció Kétsoros rácsok Rögzítés csavarral fal nyílásra vagy légcsatornára Rögzítés csavarral FKN kerethez Rögzítés rejtett rögzítéssel FKN kerethez Rögzítés rejtett rögzítéssel BB és BBF típusú dobozokhoz Típus megnevezés: AEROPRODUKT típusú légtechnikai rács H - horizontális lamellázat V - vertikális lamellázat F - fi lamellázat CSD - X -X BH + AZN + FKN vagy BB (csonk méret) / RA szín (-VFP) C - rögzítés csavarral R - rejtett rögzítés BH - rács méret Kiegészítõk: AN - szabályzó AZN - szabályzó RGI - szabályzó RGP - szabályzó FKN - befalazó keret BB - csatlakozó doboz BBF - csatlakozó doboz VFP - perforált szabályzó a csonkban VFR - kézi állítású pillangószelep a csonkban

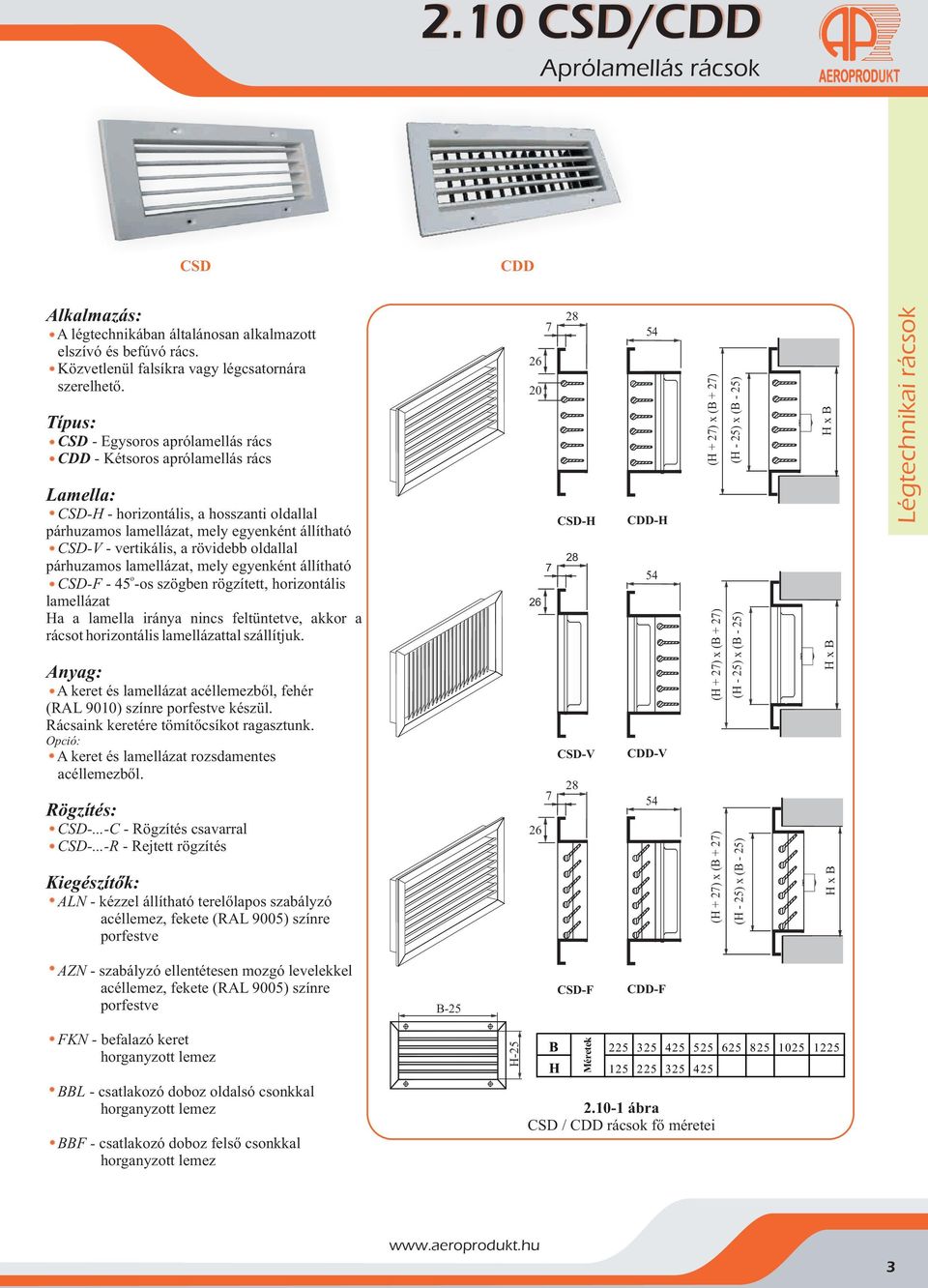

2 .10 CSD/CDD Aprólamellás rácsok CSD CDD Alkalmazás: A légtechnikában általánosan alkalmazott elszívó és befúvó rács. Közvetlenül falsíkra vagy légcsatornára szerelhetõ. Típus: CSD - Egysoros aprólamellás rács CDD - Kétsoros aprólamellás rács amella: CSD-H - horizontális, a hosszanti oldallal CSD-V - vertikális, a rövidebb oldallal o CSD-F os szögben rögzített, horizontális lamellázat Ha a lamella iránya nincs feltüntetve, akkor a rácsot horizontális lamellázattal szállítjuk. Anyag: A keret és lamellázat acéllemezbõl, fehér (RA 9010) színre készül. Rácsaink keretére tömítõcsíkot ragasztunk. Opció: A keret és lamellázat rozsdamentes acéllemezbõl. Rögzítés: CSD-...-C - Rögzítés csavarral CSD-...-R - Rejtett rögzítés Kiegészítõk: AN - kézzel állítható terelõlapos szabályzó acéllemez, fekete (RA 9005) színre 0 CSD-H CSD-V CDD-H CDD-V (H + ) (B + ) (H + ) (B + ) (H + ) (B + ) AZN - szabályzó ellentétesen mozgó levelekkel acéllemez, fekete (RA 9005) színre B-5 CSD-F CDD-F FKN - befalazó keret BB - csatlakozó doboz oldalsó csonkkal BBF - csatlakozó doboz felsõ csonkkal H-5 B Méretek H ábra CSD / CDD rácsok fõ méretei 3

3 .10 ASD/ADD Aprólamellás rácsok ASD ADD Alkalmazás: A légtechnikában általánosan alkalmazott elszívó és befúvó rács. Közvetlenül falsíkra vagy légcsatornára szerelhetõ. Típus: ASD - Egysoros aprólamellás rács ADD - Kétsoros aprólamellás rács amella: ASD-H - horizontális, a hosszanti oldallal ASD-V - vertikális, a rövidebb oldallal o ASD-F os szögben rögzített, horizontális lamellázat Ha a lamella iránya nincs feltüntetve, akkor a rácsot horizontális lamellázattal szállítjuk. Anyag: A keret és lamellázat eloált alumíniumból készül. Rácsaink keretére tömítõcsíkot ragasztunk. 0 ASD-H ADD-H (H + ) (B + ) (H + ) (B + ) Rögzítés: ASD-...-C Rögzítés csavarral ASD-...-R Rejtett rögzítés ASD-V ADD-V Kiegészítõk: AN - kézzel állítható terelõlapos szabályzó acéllemez, fekete (RA 9005) színre AZN - szabályzó ellentétesen mozgó levelekkel acéllemez, fekete (RA 9005) színre (H + ) (B + ) FKN - befalazó keret B-5 ASD-F ADD-F BB - csatlakozó doboz oldalsó csonkkal H-5 B Méretek H BBF - csatlakozó doboz felsõ csonkkal.10- ábra ASD / ADD rácsok fõ méretei 4

4 .10 ASD/ADD Aprólamellás rácsok H 0,8 WA B H? p (Pa) t diagram CSD és ASD rácsok kiválasztása WA v v AZN AZN AN v.10-. diagram AZN és AN szabályzókkal szerelt CSD / ASD rácsok ellenállása 5

5 Aprólamellás rácsok kiválasztása H 0,8 B H 3 V (m /h) diagram CDD és ADD rácsok kiválasztása v WA v v AZN diagram AZN és AN szabályzókkal szerelt CDD / ADD rácsok ellenállása AZN AN 6

6 Aprólamellás rácsok kiválasztása (m) 3 V (m /h) H 0,8 B H diagram CSD-F és ASD-F fi rácsok kiválasztása
