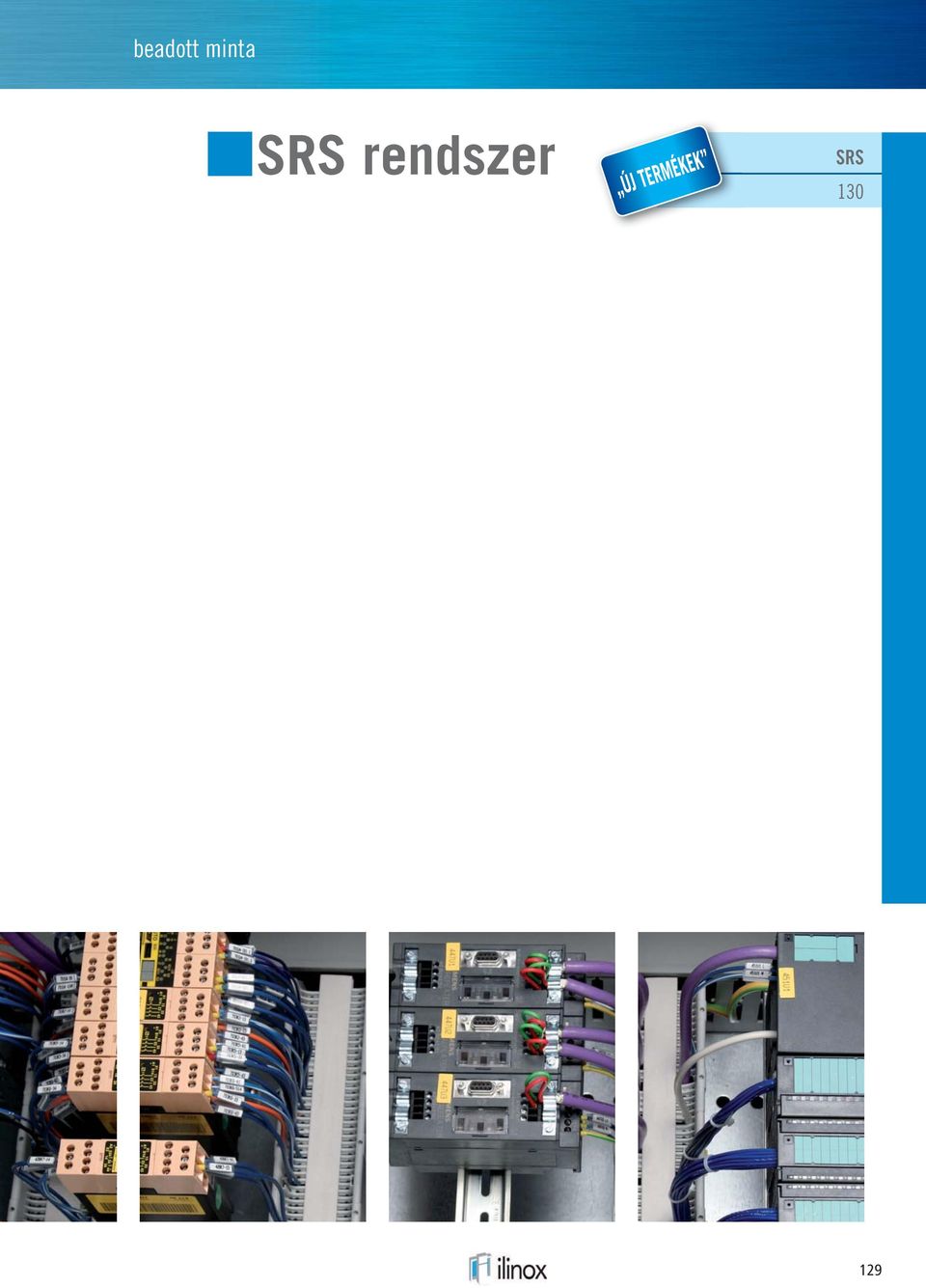

1 SRS rendszer SRS

2 HELYMEGTAKARÍTÓ KÁBELEZÉSI RENDSZER A megrendelő cióját hasznosítja, biztosítva így a szekrényen belüli tér jobb kihasználását, miközben a hagyományos rendszer rugalmasságát is megőrzi, következetes költségtartalommal. A rendszer kevés, szabvány szerinti elemből áll, és a legkülönbözőbb igényeket képes kielégíteni. Egy alapként használt belső lemez lehetővé teszi a váltást hagyományos kábelezésről SRS-re, nagyon egyszerűen, előzetes kapcsolási rajzok nélkül, kihasználva, amennyiben szükséges, a szekrény teljes rendelkezésre álló mélységét. 130

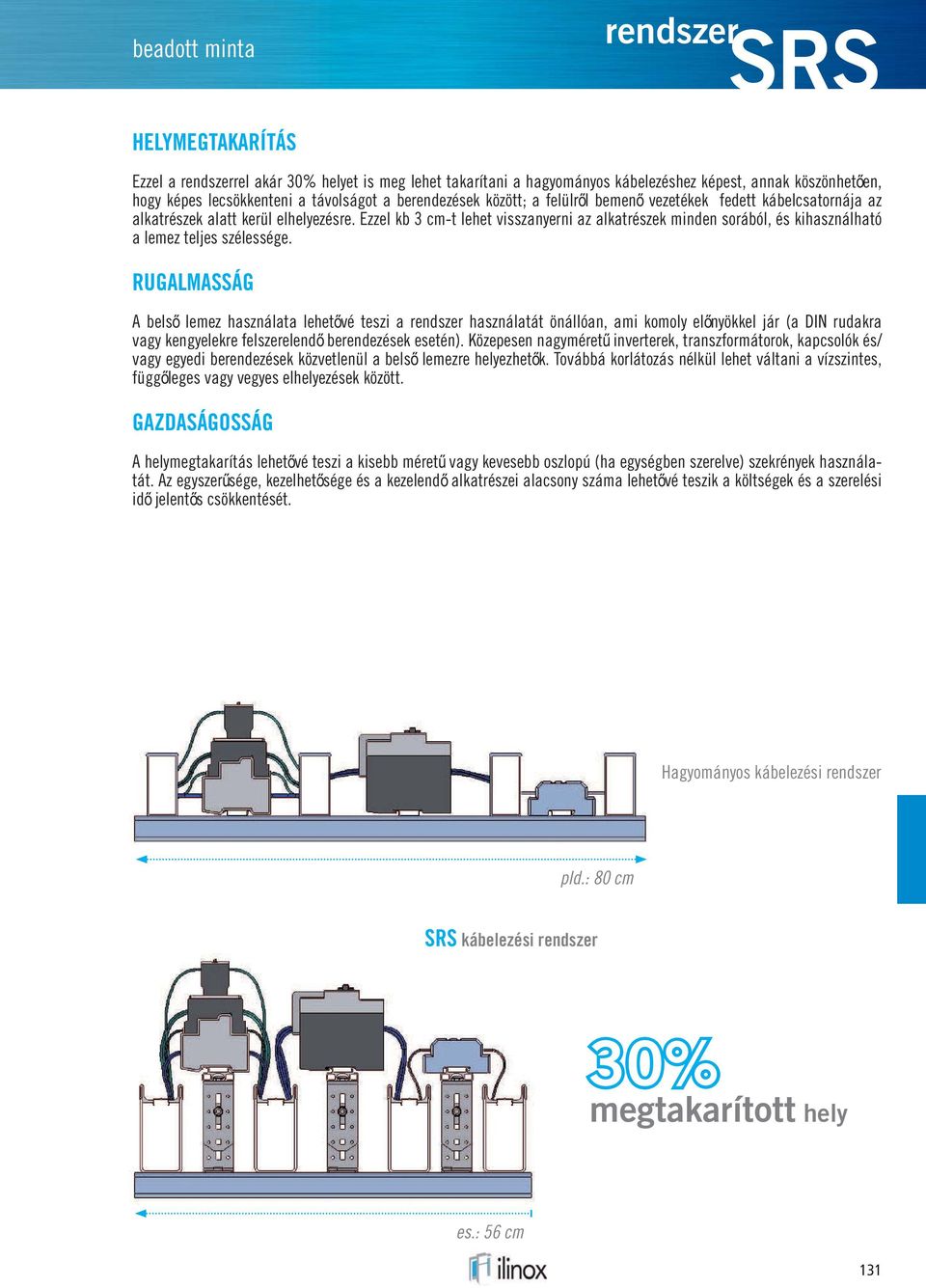

3 rendszer SRS HELYMEGTAKARÍTÁS Ezzel a rendszerrel akár 30% helyet is meg lehet takarítani a hagyományos kábelezéshez képest, annak köszönhetően, ől bemenő vezetékek fedett kábelcsatornája az alkatrészek alatt kerül elhelyezésre. Ezzel kb 3 cm-t lehet visszanyerni az alkatrészek minden sorából, és kihasználható a lemez teljes szélessége. RUGALMASSÁG A belső lemez használata lehetővé teszi a rendszer használatát önállóan, ami komoly előnyökkel jár (a DIN rudakra vagy kengyelekre felszerelendő berendezések esetén). Közepesen nagyméretű inverterek, transzformátorok, kapcsolók és/ vagy egyedi berendezések közvetlenül a belső lemezre helyezhetők. Továbbá korlátozás nélkül lehet váltani a vízszintes, függőleges vagy vegyes elhelyezések között. GAZDASÁGOSSÁG A helymegtakarítás lehetővé teszi a kisebb méretű vagy kevesebb oszlopú (ha egységben szerelve) szekrények használatát. Az egyszerűsége, kezelhetősége és a kezelendő alkatrészei alacsony száma lehetővé teszik a költségek és a szerelési idő jelentős csökkentését. Hagyományos kábelezési rendszer pld.: 80 cm SRS kábelezési rendszer 30% megtakarított hely es.: 56 cm 131

4 PS BELSŐ LEMEZEK Galvanizált EN10142 sendzimir lemezből készülnek, úgy lettek kifejlesztve, hogy a szekrény teljes szélessége kihasznál- ő oldallemezes szekrényeknél javasolt a használatuk. A 12,5 mm-es függőleges furat, és a lemezre illesztendő sávok pontos útmutatást adnak a kengyelek rögzítésére a DIN rudak megtartására. Ezen lemezek használata esetén, egységben szerelt szekrényekhez, nem szükséges a közbenső lemezek használata, mivel a belső lemezek közvetlenül összekapcsolhatók. Továbbá a hagyományos kábelezéshez is használhatók. Az SRS helymegtakarító kábelezési rendszer esetében nem feltétlenül szükséges a PS lemezek használata, mivel a hagyományos lemezek is használhatók a szükséges furatok képzésével a DIN rudak tartására szolgáló kengyelekhez. CIKKSZÁM L H F G SZEKRÉNYEKHEZ PS / MC MC MC CX CX0686 PS / MC MC MC CX CX0606 PS / MC MC MC CX CX0886 PS / MC MC MC CX CX0806 PS MC MC MC CX CX1086 PS MC MC MC CX CX1006 PS MC MC MC CX CX1286 PS MC MC MC CX CX1206 (*)Megjegyzés: az L.1600 típusú szekrényekhez 2 db PS0817 vagy PS0819 lemez szükséges, a magasságtól függően. 132

5 tartozékok SRS TARTÓKENYGELEK DIN RUDAKHOZ A tartókengyelek DIN rudakhoz galvanizált sendzimir EN lemezből készülnek, 100 és 160 mm között állítható magassággal. 10 db-os kiszerelésben rendelhetők, a hozzá tartozó csavarokkal a lemezhez és a DIN rúdhoz való rögzítéshez. SRS-K100 HAJLÍTOTT DIN RUDAK Ω amelyek a metszetüknek köszönhetően, a nagymértékű szilárdságon túl, lehetővé teszik a furatmentes szerelést a tartókengyelekhez tartozó rögzítő-gyűrűs, forgás-gátló csavarokkal. 3 m-es, vagy 1,5 m-es hosszban rendelhetők, és egyszerűen vághatók igény szerint. SRS-DIN 1500 SRS-DIN 3000 UNIVERZÁLIS RÚD Alumínium univerzális rúd, 30x12 metszettel, felső olda- ő berendezések szereléséhez, amely a metszetének köszönhetően lehetővé teszi az egyszerű szerelést a tartókengyelekhez tartozó rögzítőgyűrűs csavarokkal. 3 m-es, vagy 1,5 m-es hosszban rendelhetők, és egyszerűen vághatók igény szerint. SRS-PU mt SRS-PU mt 133

6 tartozékok SRS KÁBELCSATORNA KÁBELBEMENETEKKEL Kábelcsatorna felső oldali nyílásokkal a kábel bemenetéhez, valamint fedőlemezzel a kábelezés rendezettsége érdekében. RAL 7038 szürke PVC-ből készülnek, 1,5 m-es hosszban rendelhetők. Megjegyzés: standard, függőleges csatornák NÉLKÜL. (javasolt az ilyen kábelcsatorna használata minimum 100mm-es magassággal) RÖGZÍTŐ-GYŰRŰS CSAVAROK Domborúfejű csavarok rögzítő gyűrűkkel, horganyzott acélból, M6x16, az SRS-BIN rudak furataihoz. 50 db-os kiszerelésben rendelhetők, önzáró fogas karimás csavaranyákkal. VQSM6 HATLAPFEJŰ CSAVAR Önmetsző, M5-ös hatlapfejű csavar, a csatorna és egyéb tartozékok rögzítéséhez a PS perforált lemezekhez, 100 dbos kiszerelésben. VTRM
