1 H A N G E L N Y E L Ő R E N D S Z E R Tel: Fax: info@techfoam.hu

2

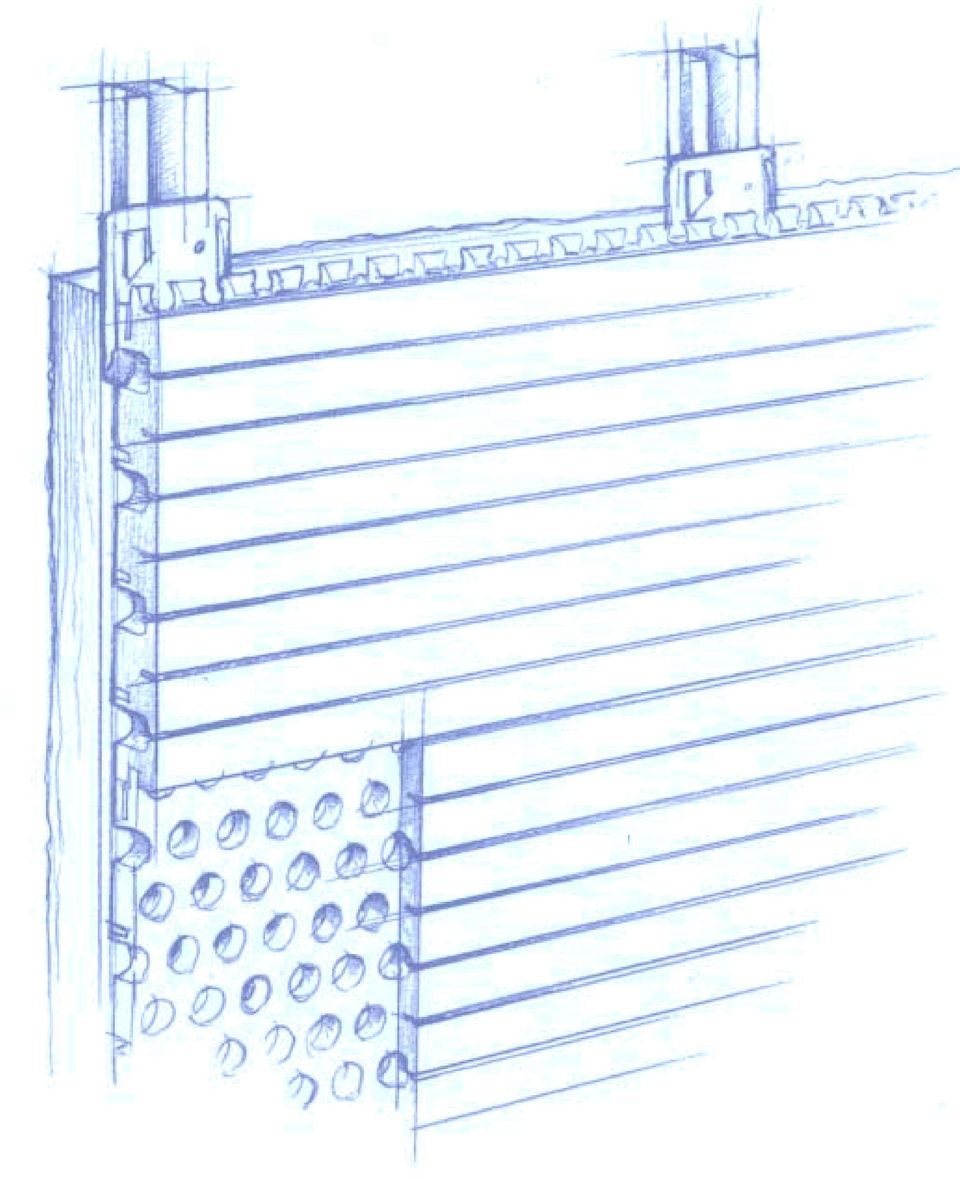

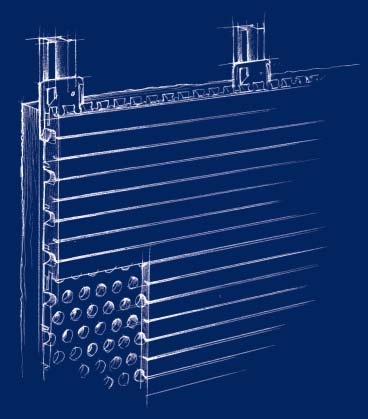

3 TOPAKUSTIK HANGELNYELŐ PANEL MIRE HASZNÁLHATJUK? A hangelnyelő rendszerek megfelelő tervezéssel alapvetően befolyásolják az épített környezetünk akusztikai viselkedését, kiemelkedő hatékonysággal képesek csökkenteni az utózengési időt. A TOPAKUSTIK rendszer teljeskörű megoldást nyújt a közösségi terek, sportlétesítmények, stúdiók és lakóépületek akusztikai problémáira. Páratlan hangelnyelő képesség mellett nagy hangsúlyt kap az első osztályú minőség és a kivételes esztétikai megjelenés is. A TOPAKUSTIK panelek standard formájukban hosszanti irányban 7 méteres rádiuszban hajlíthatóak. Mindez kiegészül az egyedi gyártás lehetőségével, ahol a belsőépítészeti elképzelések alapján a technikai lehetőségek határáig bármilyen ívben és bármilyen felülettel készülhetnek a panelek.

4 ÁLTALÁNOS ISMERTETŐ Anyagok és méretek: MDF 16 mm E1 térfogatsúly kb. 760 Kg/m 3 MDF 16 mm FR (tűzálló) Látható felület: Melamin borítás Fehér 0018 Nyír 1681 Tölgy 2018 Alumínium 6265 Egyéb felületek igény szerint Hátlap: Fekete, szövés nélküli textil Szálhossz: 4061 mm +/- 2mm Szélesség: 128 mm +/- 0,1 mm Hosszanti irányban: nútféder csatlakozással Rövidebb széleken: derékszögű levágás (90 ) 4

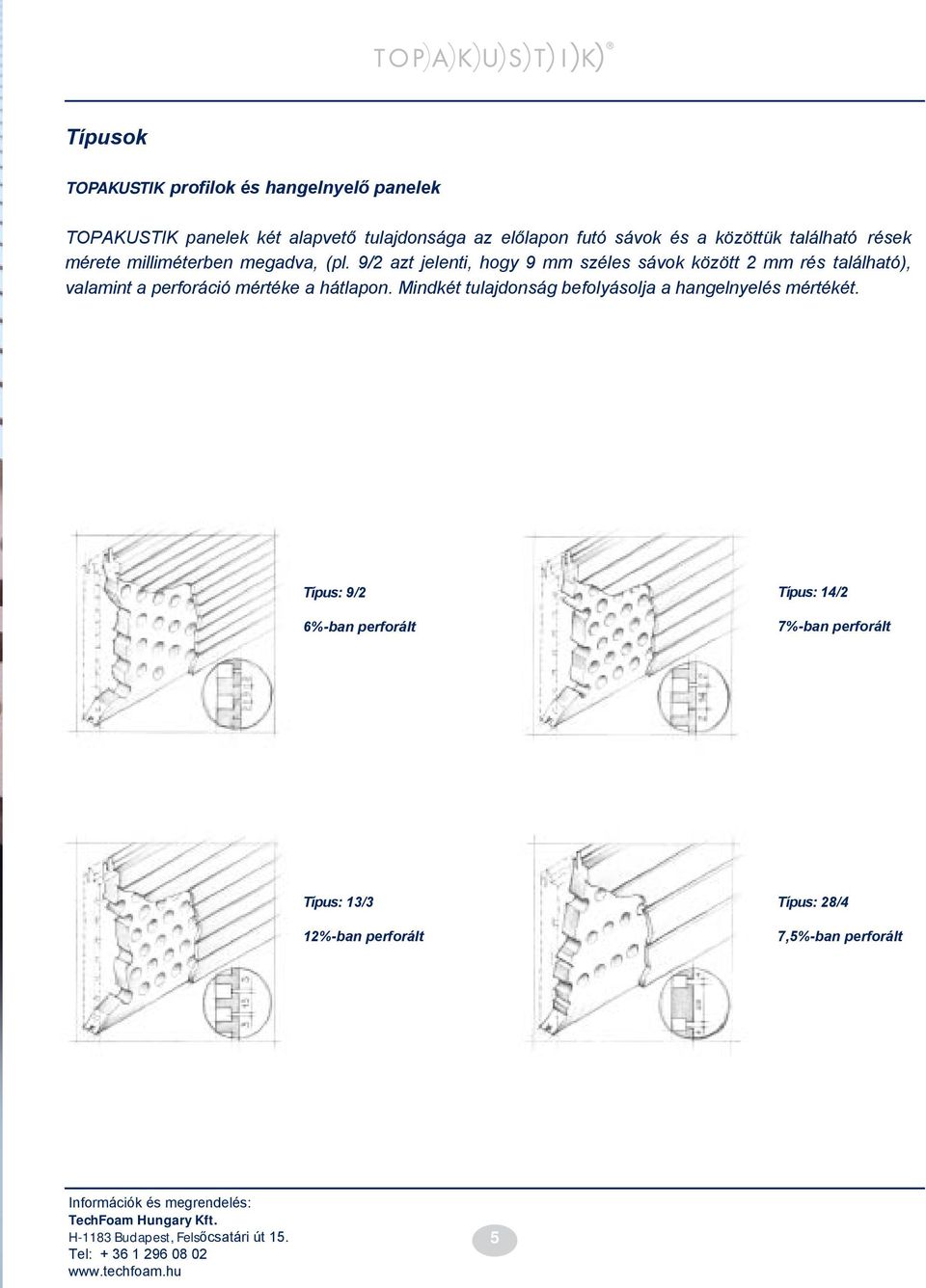

5 Típusok TOPAKUSTIK profilok és hangelnyelő panelek TOPAKUSTIK panelek két alapvető tulajdonsága az előlapon futó sávok és a közöttük található rések mérete milliméterben megadva, (pl. 9/2 azt jelenti, hogy 9 mm széles sávok között 2 mm rés található), valamint a perforáció mértéke a hátlapon. Mindkét tulajdonság befolyásolja a hangelnyelés mértékét. Típus: 9/2 6%-ban perforált Típus: 14/2 7%-ban perforált Típus: 13/3 12%-ban perforált Típus: 28/4 7,5%-ban perforált 5

6 TOPAKUSTIK 9/2: hangelnyelő képesség ISO 354 szerint Tesztelt típus: 9/2-6 százalékban perforált Dátum: Térfogat: m 3 Mérések Hőmérséklet: 20 C akusztikus kamrában Relatív páratartalom: 55% Fedett felület: 12m 2 9/2 típus, 6 százalékban perforált 6

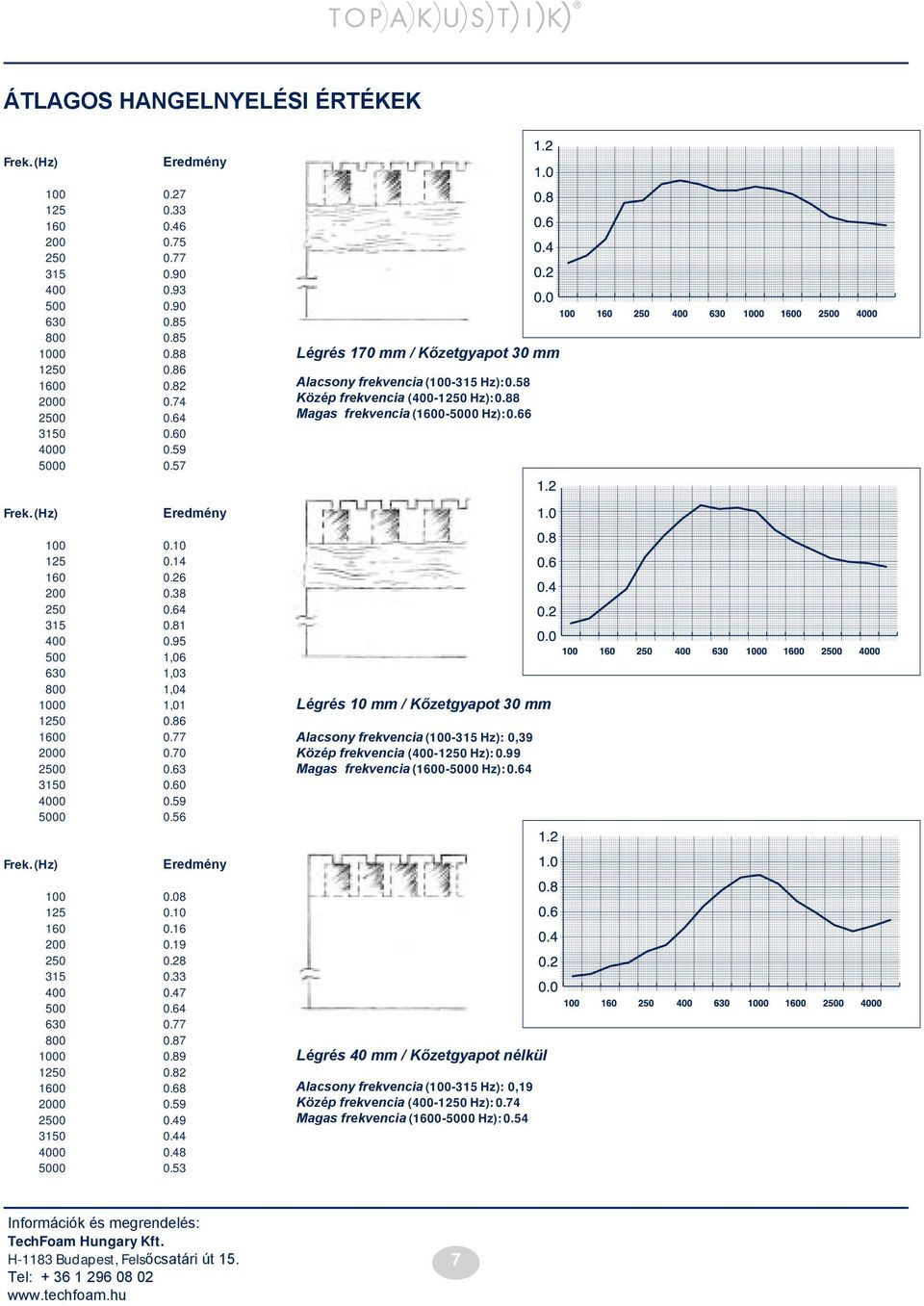

7 ÁTLAGOS HANGELNYELÉSI ÉRTÉKEK Frek. (Hz) Eredmény Légrés 170 mm / Kőzetgyapot 30 mm Alacsony frekvencia ( Hz): 0.58 Közép frekvencia ( Hz): 0.88 Magas frekvencia ( Hz): 0.66 Frek. (Hz) Eredmény , , , ,01 Légrés 10 mm / Kőzetgyapot 30 mm Alacsony frekvencia ( Hz): 0,39 Közép frekvencia ( Hz): 0.99 Magas frekvencia ( Hz): 0.64 Frek. (Hz) Eredmény Légrés 40 mm / Kőzetgyapot nélkül Alacsony frekvencia ( Hz): 0,19 Közép frekvencia ( Hz): 0.74 Magas frekvencia ( Hz):

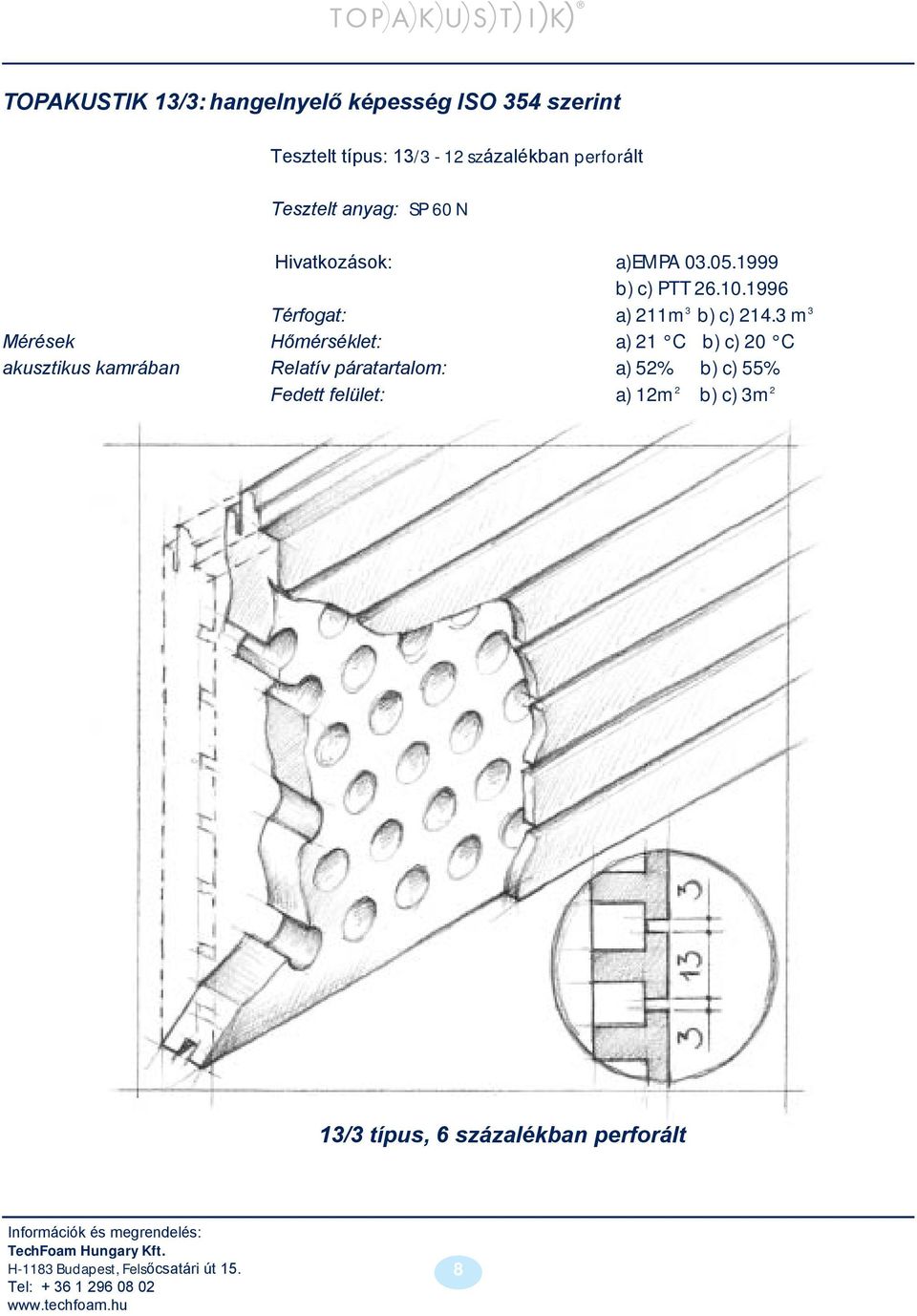

8 TOPAKUSTIK 13/3: hangelnyelő képesség ISO 354 szerint Tesztelt típus: 13/3-12 százalékban perforált Tesztelt anyag: SP 60 N Hivatkozások: a)empa b) c) PTT Térfogat: a) 211m 3 b) c) m 3 Mérések Hőmérséklet: a) 21 C b) c) 20 C akusztikus kamrában Relatív páratartalom: a) 52% b) c) 55% Fedett felület: a) 12m 2 b) c) 3m 2 13/3 típus, 6 százalékban perforált 8

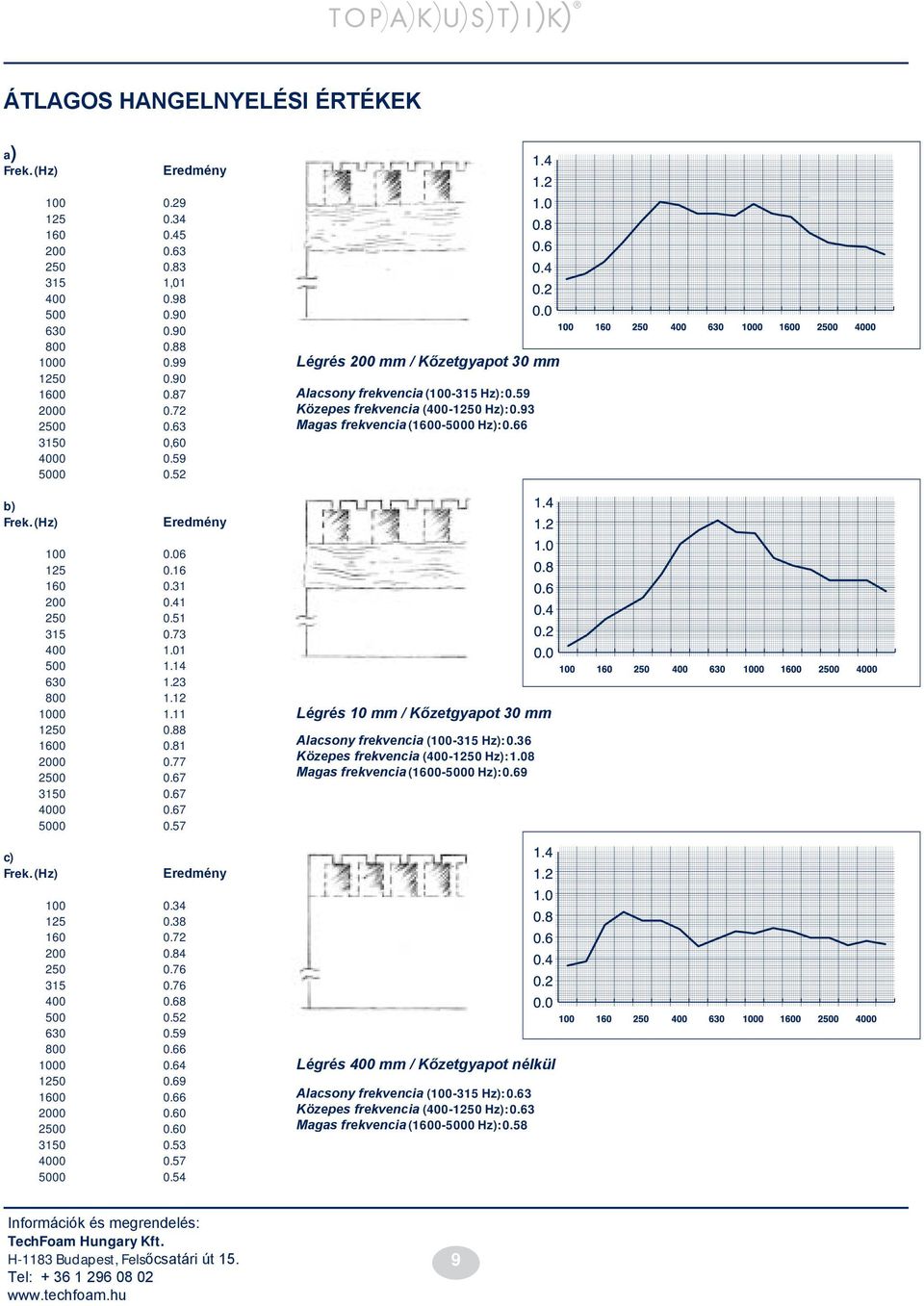

9 ÁTLAGOS HANGELNYELÉSI ÉRTÉKEK a) Frek. (Hz) Eredmény , Légrés 200 mm / Kőzetgyapot 30 mm , Alacsony frekvencia ( Hz): 0.59 Közepes frekvencia ( Hz): 0.93 Magas frekvencia ( Hz): 0.66 b) Frek. (Hz) Eredmény Légrés 10 mm / Kőzetgyapot 30 mm Alacsony frekvencia ( Hz): 0.36 Közepes frekvencia ( Hz): 1.08 Magas frekvencia ( Hz): 0.69 c) Frek. (Hz) Eredmény Légrés 400 mm / Kőzetgyapot nélkül Alacsony frekvencia ( Hz): 0.63 Közepes frekvencia ( Hz): 0.63 Magas frekvencia ( Hz):

10 TOPAKUSTIK 14/2: hangelnyelő képesség ISO 354 szerint Típus: 14/2 M - 7 %-ban perforált Tesztelt anyag: SP 60 N Hivatkozás: Térfogat: m 3 Mérések Hőmérséklet: 20 C akusztikus kamrában Relatív páratartalom: 55% Fedett felület: 12m 2 Típus: 14/2 7% százalékban perforált 10

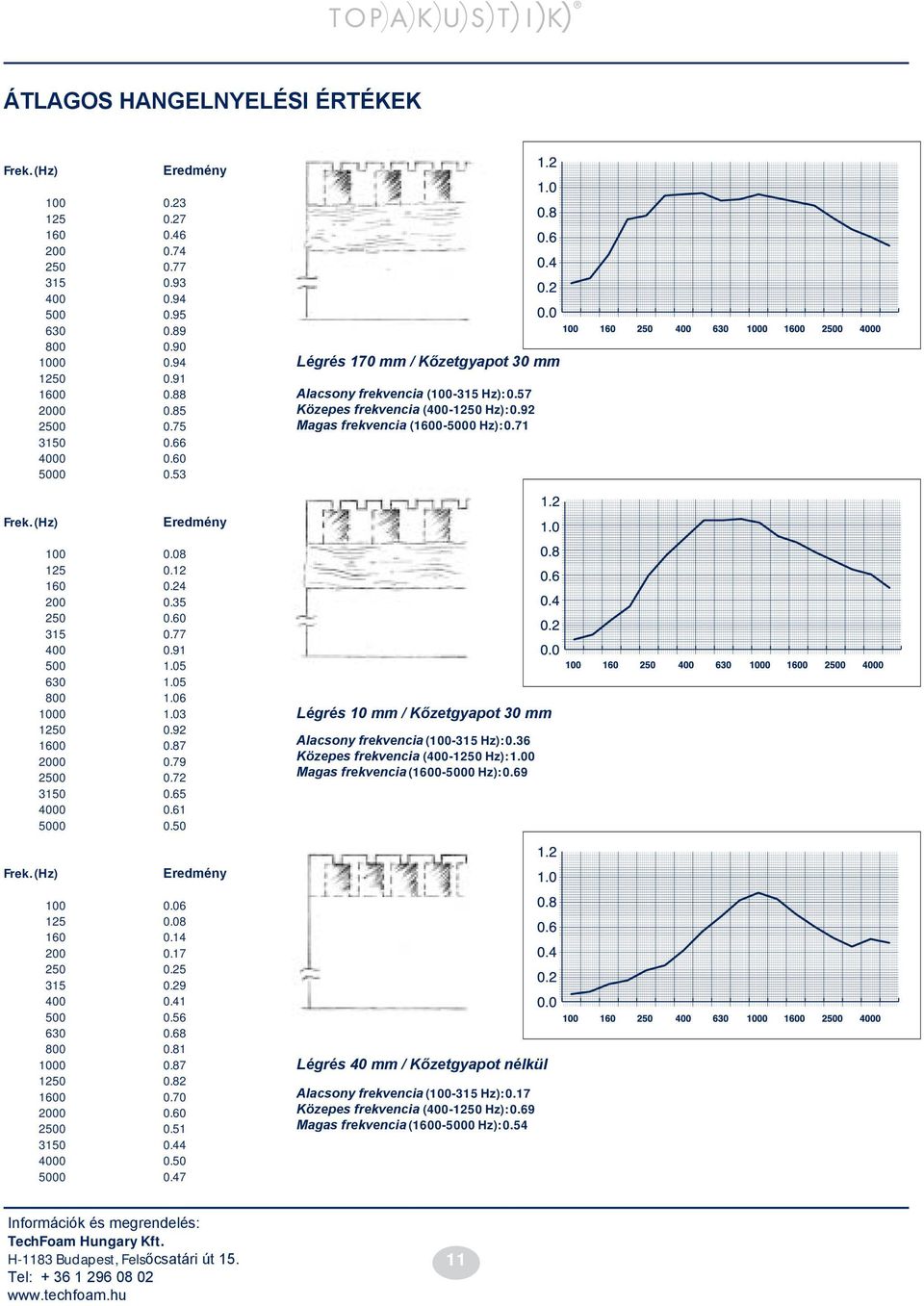

11 ÁTLAGOS HANGELNYELÉSI ÉRTÉKEK Frek. (Hz) Eredmény Légrés 170 mm / Kőzetgyapot 30 mm Alacsony frekvencia ( Hz): 0.57 Közepes frekvencia ( Hz): 0.92 Magas frekvencia ( Hz): 0.71 Frek. (Hz) Eredmény Légrés 10 mm / Kőzetgyapot 30 mm Alacsony frekvencia ( Hz): 0.36 Közepes frekvencia ( Hz): 1.00 Magas frekvencia ( Hz): 0.69 Frek. (Hz) Eredmény Légrés 40 mm / Kőzetgyapot nélkül Alacsony frekvencia ( Hz): 0.17 Közepes frekvencia ( Hz): 0.69 Magas frekvencia ( Hz):

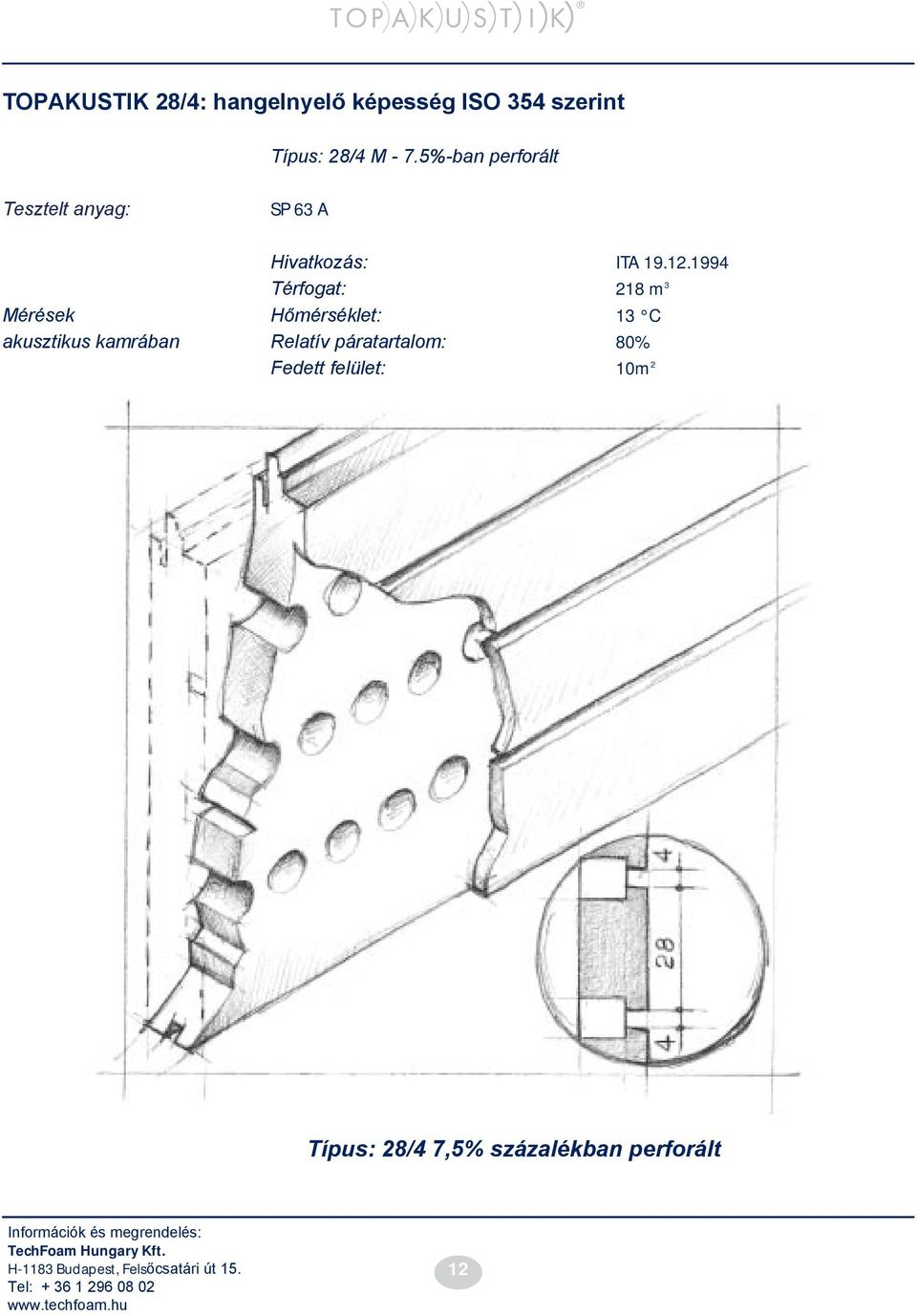

12 TOPAKUSTIK 28/4: hangelnyelő képesség ISO 354 szerint Típus: 28/4 M - 7.5%-ban perforált Tesztelt anyag: SP 63 A Hivatkozás: ITA Térfogat: 218 m 3 Mérések Hőmérséklet: 13 C akusztikus kamrában Relatív páratartalom: 80% Fedett felület: 10m 2 Típus: 28/4 7,5% százalékban perforált 12

13 ÁTLAGOS HANGELNYELÉSI ÉRTÉKEK Frek. (Hz) Eredmény Légrés 170 mm / Kőzetgyapot 30 mm Alacsony frekvencia ( Hz): 0.74 Közepes frekvencia ( Hz): 0.83 Magas frekvencia ( Hz): 0.48 Frek. (Hz) Eredmény Légrés 0 mm / Kőzetgyapot 30 mm Alacsony frekvencia ( Hz): 0.32 Közepes frekvencia ( Hz): 0.93 Magas frekvencia ( Hz): 0.47 Frek. (Hz) Eredmény Légrés 200 mm / Kőzetgyapot nélkül Alacsony frekvencia ( Hz): 0.55 Közepes frekvencia ( Hz): 0.62 Magas frekvencia ( Hz):

14

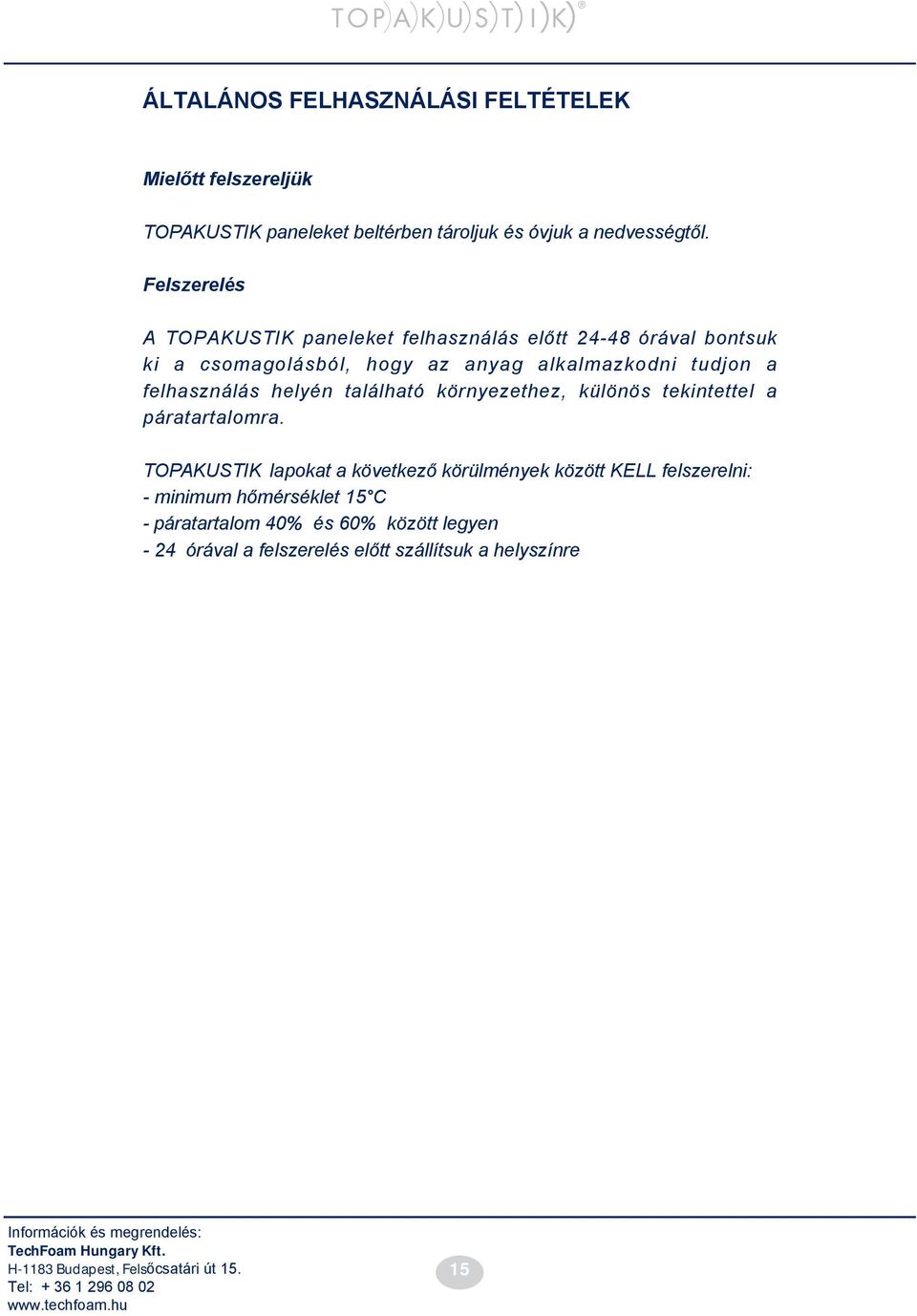

15 ÁLTALÁNOS FELHASZNÁLÁSI FELTÉTELEK Mielőtt felszereljük TOPAKUSTIK paneleket beltérben tároljuk és óvjuk a nedvességtől. Felszerelés A TOPAKUSTIK paneleket felhasználás előtt órával bontsuk ki a csomagolásból, hogy az anyag alkalmazkodni tudjon a felhasználás helyén található környezethez, különös tekintettel a páratartalomra. TOPAKUSTIK lapokat a következő körülmények között KELL felszerelni: - minimum hőmérséklet 15 C - páratartalom 40% és 60% között legyen - 24 órával a felszerelés előtt szállítsuk a helyszínre 15

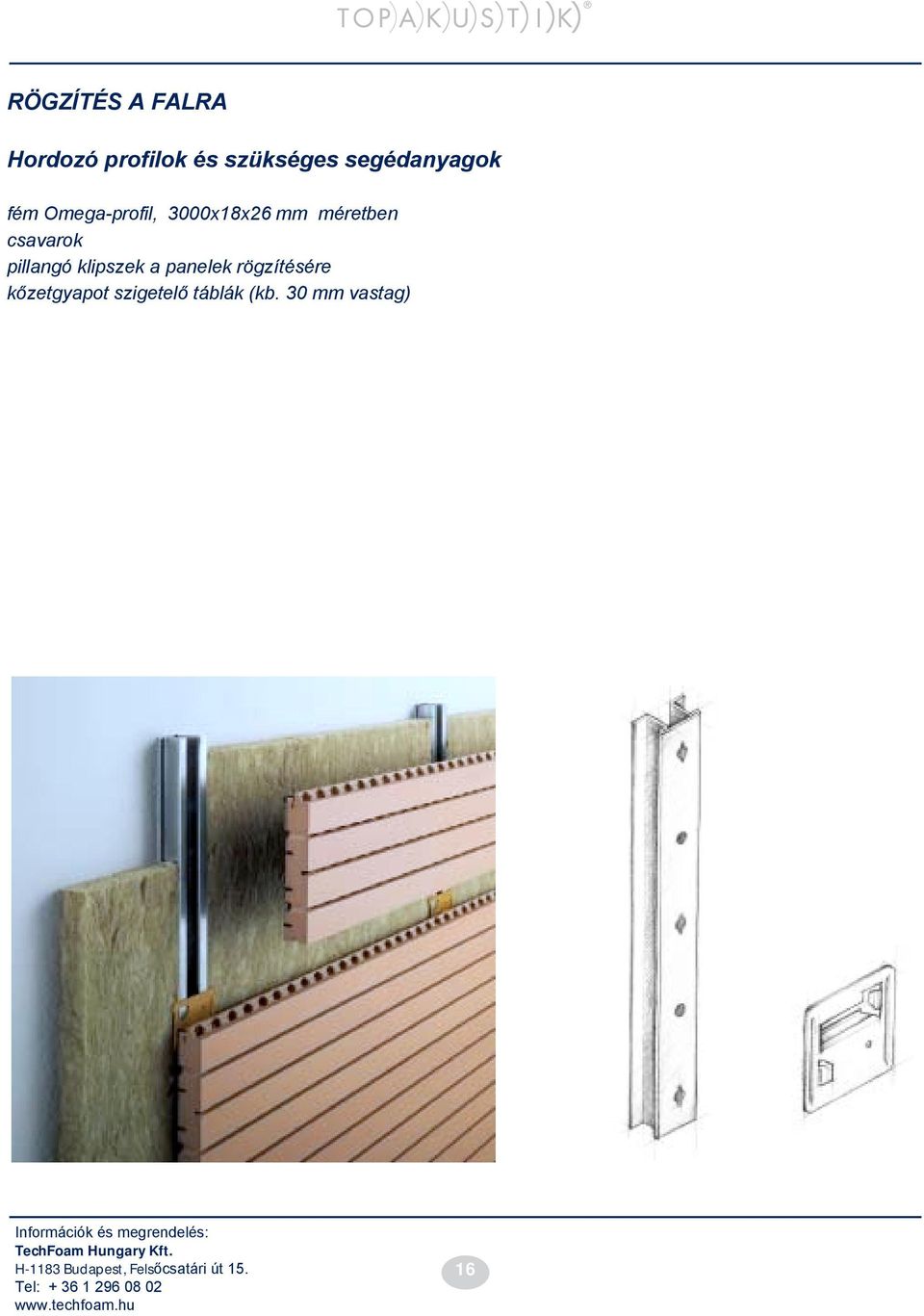

16 RÖGZÍTÉS A FALRA Hordozó profilok és szükséges segédanyagok fém Omega-profil, 3000x18x26 mm méretben csavarok pillangó klipszek a panelek rögzítésére kőzetgyapot szigetelő táblák (kb. 30 mm vastag) 16

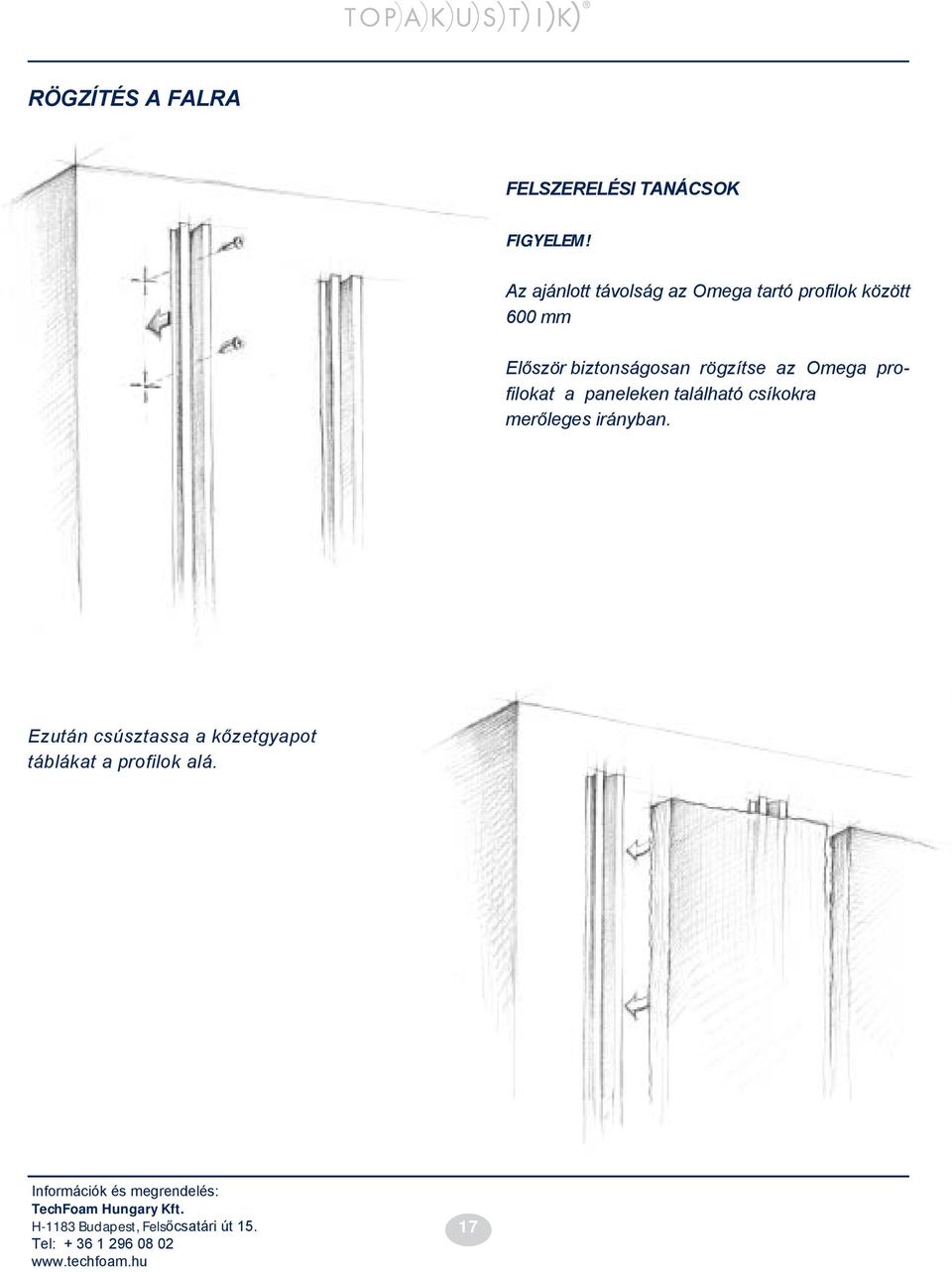

17 RÖGZÍTÉS A FALRA FELSZERELÉSI TANÁCSOK FIGYELEM! Az ajánlott távolság az Omega tartó profilok között 600 mm Először biztonságosan rögzítse az Omega profilokat a paneleken található csíkokra merőleges irányban. Ezután csúsztassa a kőzetgyapot táblákat a profilok alá. 17

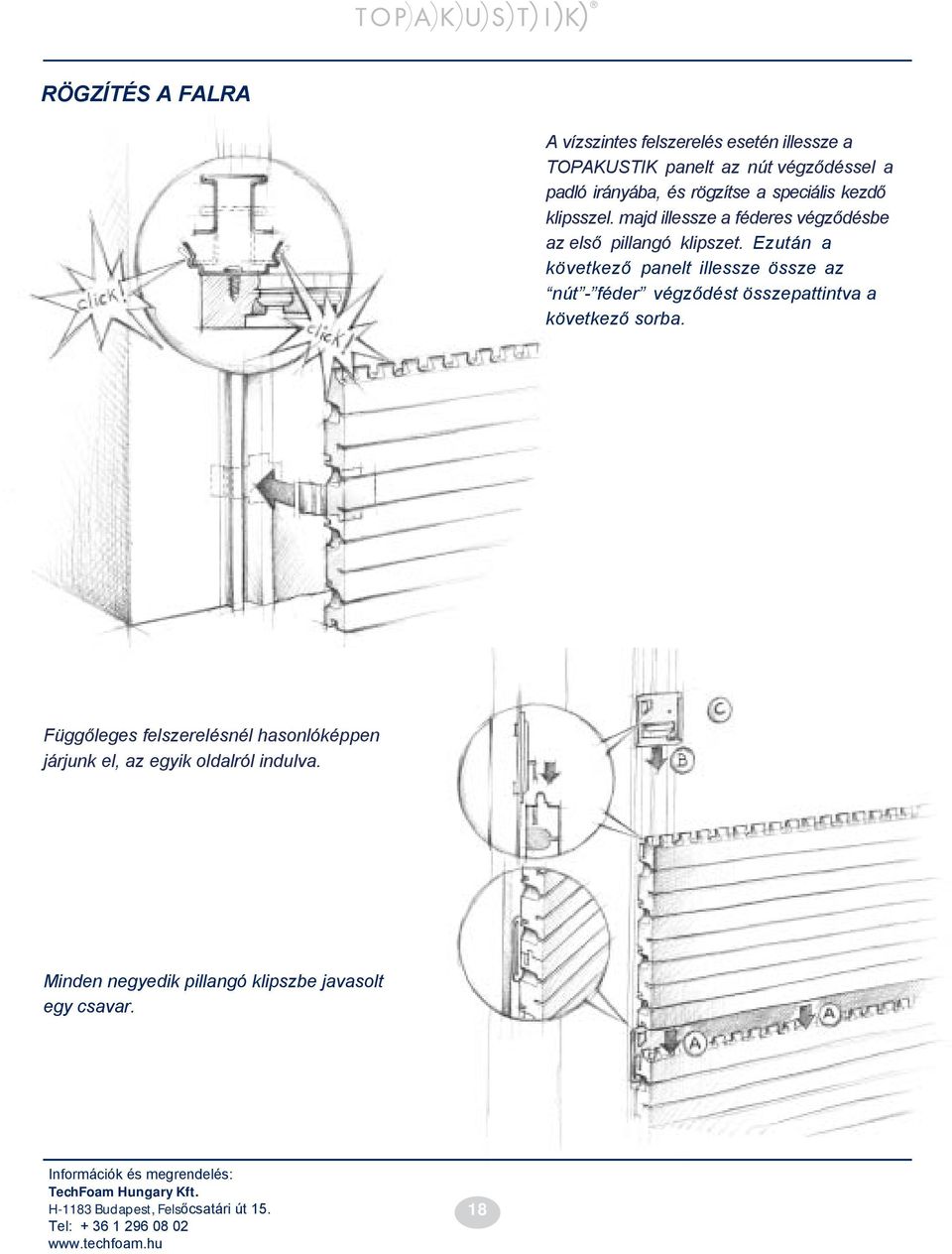

18 RÖGZÍTÉS A FALRA A vízszintes felszerelés esetén illessze a TOPAKUSTIK panelt az nút végződéssel a padló irányába, és rögzítse a speciális kezdő klipsszel. majd illessze a féderes végződésbe az első pillangó klipszet. Ezután a következő panelt illessze össze az nút - féder végződést összepattintva a következő sorba. Függőleges felszerelésnél hasonlóképpen járjunk el, az egyik oldalról indulva. Minden negyedik pillangó klipszbe javasolt egy csavar. 18

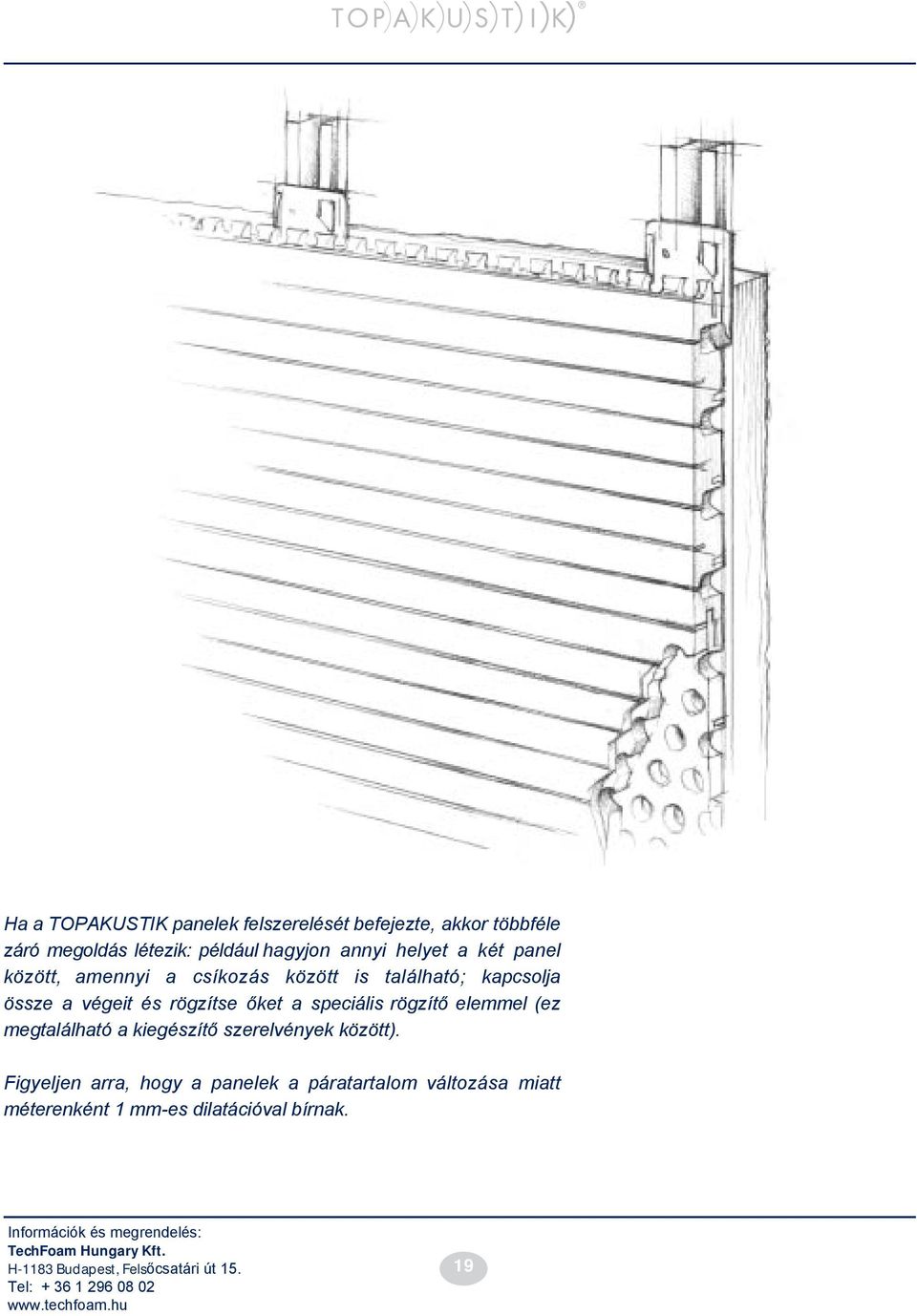

19 Ha a TOPAKUSTIK panelek felszerelését befejezte, akkor többféle záró megoldás létezik: például hagyjon annyi helyet a két panel között, amennyi a csíkozás között is található; kapcsolja össze a végeit és rögzítse őket a speciális rögzítő elemmel (ez megtalálható a kiegészítő szerelvények között). Figyeljen arra, hogy a panelek a páratartalom változása miatt méterenként 1 mm-es dilatációval bírnak. 19

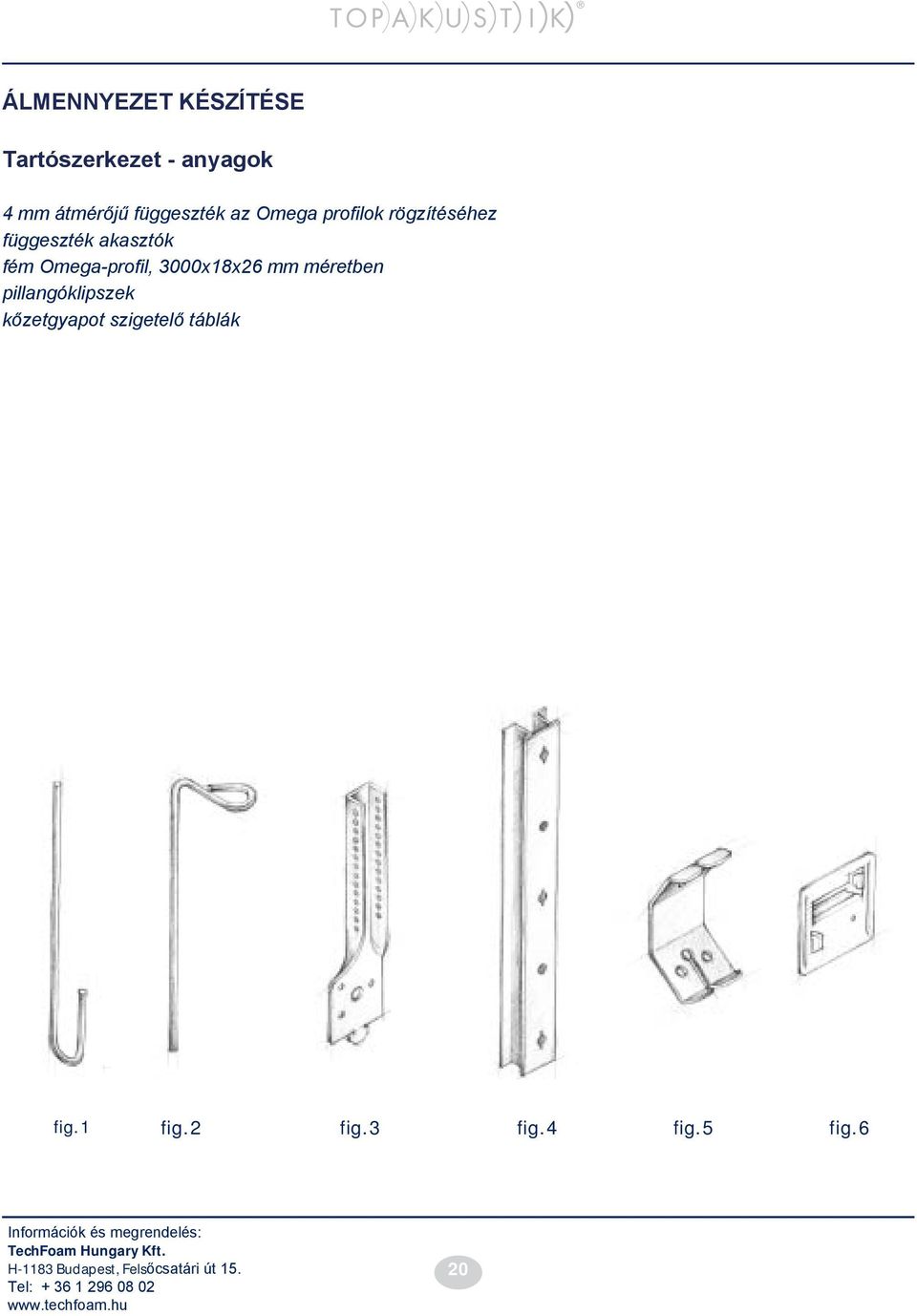

20 ÁLMENNYEZET KÉSZÍTÉSE Tartószerkezet - anyagok 4 mm átmérőjű függeszték az Omega profilok rögzítéséhez függeszték akasztók fém Omega-profil, 3000x18x26 mm méretben pillangóklipszek kőzetgyapot szigetelő táblák fig. 1 fig. 2 fig. 3 fig. 4 fig. 5 fig. 6 20

21 ÁLMENNYEZET KÉSZÍTÉSE Építse fel a tartószerkezetet a fém függesztékek segítségével a padló felett a kívánt magasságban. Az Omega profilokat mindenképpen a megfelelő irányba szerelje fel úgy, ahogyan a TOPAKUSTIK panelek szálirányát szeretné elérni. 21

22 ÁLMENNYEZET KÉSZÍTÉSE Illessze be a befoglaló keretet úgy, hogy hagyjon 18 mm szabad helyet a befoglaló profilok és a profil vízszintes tartószerkezete között. Először mindig a nútos oldallal kezdje a TOPAKUSTIK panelek felszerelését, merőlegesen a befoglaló keret valamelyik szélétől kezdve, majd rögzítse a kezdő klipsszel. Ezután a pillangó klipsszel rögzítse azt a féderes oldalba beakasztva. 22

23 ÁLMENNYEZET KÉSZÍTÉSE Helyezze a következő panelt összepattintva a nútos - féderes oldalakkal, majd folytassa a pillangó klipszekkel az illesztéseket addig, amíg a kívánt méretet elérte. Javasolt az önmetsző csavarok használata. 23

24 FIGYELEM A javasolt távolság a fémkeretek között kb. 60 cm. Ha a TOPAKUSTIK paneleket faltól-falig kívánja elhelyezni és a szoba nagyobb, mint egy panel hossza úgy hagyjon kb. 3 mm helyet az egyes panelek között. Ha a TOPAKUSTIK panelek felszerelését befejezte, úgy többféle záró megoldás létezik: például hagyjon annyi helyet a két panel között, amennyi a csíkozás között is található; kapcsolja össze a végeit és rögzítse őket a speciális rögzítő elemmel (ez megtalálható a kiegészítő szerelvények között). Figyeljen arra, hogy a panelek a páratartalom változása miatt méterenként 1 mm-es dilatációval bírnak. 24

25

26 ZÁRÓVÉGEK L-profilok dupla L-profilok összekötő profilok L profilok dupla L profilok 26

27 ÁLMENNYEZETEK SZERVIZNYÍLÁS Szerelés során kialakítható nyílás arra az esetre, ha az álmenyezet fölött karbantartásra szoruló egységek találhatóak. csuklós retesz csapóajtó lehúzó gyűrűk 2,5 mm vastag rögzítő panelek Chiavistello girevole 27

28 28

29 29

30 JEGYZETEK 30
