1 Tartozékok A rendszerek tartozékai nagyon széles választékkal rendelkeznek, komplex megoldást jelentenek a szárazépítési munkák elvégzéséhez. Ajánlatunkban a legnépszerűbb megoldások mellett megtalálják különleges termékeinket is a rendhagyó és kifejezetten igényes munkákhoz. Tartozék elemeinket minimum vastagságú acélból készítjük, így nagy teherbíró gel rendelkeznek. A Siniat az egyetlen olyan gyártó a piacon, amely az összes korróziós osztályban C1-C2, C3 és C5 rendelkezik termékkínálattal. A komplex megoldásokra törekszünk.

2 68 TARTOZÉKOK RÖGZÍTŐ ELEMEK 69 ES 60 RÖGZÍTŐ ELEM ES 60 WP 60 TETŐTÉRI FÜGGESZTŐ WP 60 Főrögzítő elem fémszerkezetek faszerkezetekhez való rögzítéséhez, pl. fagerendákhoz, masszív födémekhez és falakhoz. Fali és mennyezeti burkolatok illetve tetőterek beépítésének eleme. Lehetővé teszi a g-k lapok 75 mm-es eltolását a mennyezet vagy fal felületétől. Főrögzítő elem fémszerkezetek faszerkezetekhez, fagerendákhoz, tetőgerendákhoz való rögzítéséhez. Faszerkezetű épületek tetőtertereinek, mennyezeti burkolatainak beépítéséhez használt elem. Külön segítséget jelent a speciális beállító furat, mely lehetővé teszi a profilok rendkívűl pontos vízszintbe állítását ES 60/75 eleme , ES 60/125 eleme , ES 60/75 lamos rögzítő elem , ES 60/125 lamos rögzítő elem , ES 60/200 lamos rögzítő elem , ES 60/250 lamos rögzítő elem , ES 60/300 lamos rögzítő elem , WP Tetőtér függesztő , WP Tetőtér függesztő ,76 Faelem rögzítők EL 60 ELASZTIKUS RÖGZÍTŐ ELEM EL 60 Főrögzítő elem fémszerkezetek faszerkezetekhez való rögzítéséhez, pl. fagerendákhoz, masszív födémekhez és falakhoz. Fali és mennyezeti burkolatok illetve tetőterek beépítéséhez használt elem. Nagyobb szerkezeti teherbírással és rugalmassággal rendelkezik az oldalsó falain található kitüremkedéseknek köszönhetően. Lehetővé teszi a g-k lemezek 40 mm-es eltolását a mennyezet vagy fal felületétől. WO 60 GYORSFÜGGESZTŐ WO 60 C 60 acél profilokból készült mennyezetek építéséhez használt forgó gyorsfüggesztő. Egy forgó acélelemből (szerelőaljzat CD 60 profilokhoz) és egy feszítő elemből készült a függesztő pálca rögzítéséhez WO 60 Gyorsfüggesztő ,91 Függesztő pálca EL 60/40 elem , EL 60/70 elem , EL 60/100 elem ,08

3 70 TARTOZÉKOK RÖGZÍTŐ ELEMEK 71 Függesztő pálca WGN Uni NÓNIUSZ FELSŐ FÜGGESZTŐ WGN Uni 4,00 mm átmérőjű nemesacél drót álmennyezetek teherhordó szerkezeteinek felfüggesztéséhez. Együttműködik a WO 60 gyorsfüggesztővel, a Thermatex és a rugós függesztővel. A felfüggesztés magasságának növeléséhez a SWD duplarugót kell alkalmazni, mely lehetővé teszi biztonságos és szakszerű toldást. Típus Függesztő pálca 150/ , Függesztő pálca 50/ ,04 A felfüggesztés felső eleme, mely lehetővé teszi a felfüggesztés lehető legnagyobb magasságát az összes Siniat megoldás közül. A álmennyezethez rögzítve biztos és stabil felfüggesztést biztosít az egész mennyezetnek. A nóniusz szélessége 16 mm így együttesen használható a nóniusz hosszabbítóval (14 mm). A nóniusz hosszabbító a WON 60 forgós gyorsfüggesztővel kapcsolható, így a mennyezet magassága állítható. A nóniuszos felfüggesztésű minden kapcsolását a PWN nóniusz akasztókkal lehet elvégezni, kettő segítségével minden egyes elemre. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a födémmel és álmennyezettel Függesztő pálca 150/ , Függesztő pálca 150/ ,27 WO 60 Gyorsfüggesztő SWD Duplarugó kéthorgos függesztőhöz WGN Uni függesztő 40 53,89 Nóniusz hosszabbító PN Függesztő sasszeg PWN SWD SWD Duplarugó kéthorgos függesztőhöz WGN 20, WGN 30 NÓNIUSZ FELSŐ FÜGGESZTŐ WGN 20, WGN 30 Acélelem a függesztő pálcákkal készült gipszkarton lemez álmennyezetek felfüggesztésének meghosszabbításához SWD Duplarugó kéthorgos függesztőhöz ,55 Függesztő pálca A nóniuszos felfüggesztés felső eleme. A mennyezethez rögzítve biztos és stabil függesztést biztosít az egész mennyezetnek. A nóniusz hosszában történő állítási lehetőségének köszönhetően a függesztő segítségével a WGN 20-nál 160 mm-től 280 mm-ig, ellenben a WGN 30-nál 260 mm-tól 380 mm-ig állítható. A nóniuszos készlet elengedhetetlen eleme a WON 60 forgós gyorsfügggesztő, aminek a segítségével a felső akasztó a PWN nóniuszos akasztó két tüskéjével rögzíthető. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a födémmel és álmennyezettel. Típus WGN 20 függesztő 20 cm 40 53, WGN 30 függesztő 30 cm 40 63,40 WON 60 nóniusz alsó függesztője Függesztő sasszeg PWN

4 72 TARTOZÉKOK RÖGZÍTŐ ELEMEK 73 Megerősített alsó nóniusz függesztő PN NÓNIUSZ HOSSZABBÍTÓ PN Megerősített alsó nóniuszos függesztő a acélprofilokból épített álmennyezetekhez. Acél elemből (szerelő aljzat CD 60 profilokhoz) és nóniuszos elemből készült a felső függesztőhőz kapcsolva. A függesztő speciális szerkezete lehetővé teszi a felfüggesztés mechanikus kapcsolását a CD 60 teherhordó profillal, így az álmennyezeti rendszer jobb teherbírású. Lehetővé teszi a felfüggesztés magasságának jelentős állítását, a nóniuszos felfüggesztésű mennyezeteknél. Kompatibilis az univerzális felső nóniuszos függesztővel illetve az elfordítható nóniuszos függesztővel. A hosszabbító sztenderd hosszúsága 3 m, de egy további nóniusz LPN hosszabbítóval kapcsolható. Ez a megoldás lehetővé teszi a felfüggesztés magasságának teljes állítását a nóniusz mentén. Az összes kapcsolás a PWN nóniusz függesztő tüskék segítségével végezhető el, kettő rögzítési pontonként Megerősített alsó nóniuszos függesztő ,42 WGN Uni Nóniusz felső függesztő PWN függesztő sasszege PN nóniusz hosszabbító PN nóniusz hosszabbító ,25 WGN Uni Nóniusz felső függesztő WON 60 nóniusz alsó függesztője LPN nóniusz hosszabbító kapcsoló WON 60 NÓNIUSZ GYORSFÜGGESZTŐ WON 60 LPN, 16/90 mm Összekötő nóniusz hosszabbítójához LPN, 16/90 mm Megerősített alsó nóniuszos forgó függesztő a acélprofilokból épített álmennyezetekhez. Acél elemből (szerelő aljzat CD 60 profilokhoz) és nóniuszos elemből készült a felső függesztőhőz kapcsolva. Lehetővé teszi két hosszabbító csatlakoztatását a PN nóniuszhoz. A kapcsolás a nóniusz függesztő 4 tüskéjével végezhető el ( kettő minden egyes rögzítési pontra). Álmennyezeteknél alkalmazható, ahol nóniusz alapú, univerzális függesztési rendszer található. A hosszabbító szélessége 16 mm, hosszúsága 90 mm WON 60 forgó függesztő nóniuszos rögzítéssel , LPN nóniusz hosszabbító kapcsoló ,87 WGN 20 Nóniusz felső függesztő Függesztő sasszeg PWN Nóniusz hosszabbító PN WGN Uni Nóniusz felső függesztő WON 60 nóniusz alsó függesztője

5 74 TARTOZÉKOK RÖGZÍTŐ ELEMEK 75 PWN NÓNIUSZ FÜGGESZTŐ SASSZEG PWN LK 60 KERESZT ÖSSZEKÖTŐ LK 60 Minden nóniuszos felfüggesztésnél alkalmazott elem. A nóniuszos között biztonságos kapcsolást biztosít. Az egyedi külső megakadályozza a sasszeg kikugrását a munkálatok közben. A megfelelő teherhordó biztosításához, minden egyes kapcsoláshoz kettő sasszeget kell alkalmazni, amiket ellenkező irányban kell felszerelni. Két merőleges elrendezésű profilt összekötő elem (fő és teherhordó) kétszintes rendszerekben, keresztes mennyezeteknél és tetőtéri burkolat szerkezeteknél. Ajánlott a mennyezet/födém alatt közvetlen felszerelni, nem igényel szintezést illetve alkalmazható a mennyezet a mennyezet alatti rendszerben LK 60 keresztösszekötő , PWN Nóniusz függesztő sasszege ,53 WGN Uni Nóniusz felső függesztő WON 60 nóniusz alsó függesztője Nóniusz hosszabbító PN LW 60 CD 60 PROFIL HOSSZTOLDÓ ELEM LW 60 LPJ 60 EGYOLDALI KERESZT ÖSSZEKÖTŐ LPJ 60 Két profil hossztoldásához. Álmennyezeti és tetőtérburkolati rendszerekben használható. Abban az esetben, ha a szerkezet a profilnál hosszabb, a hosszabbított összekötő biztonságosan összekapcsolja a két profilt, garantálva a szerkezet biztonságát. Az összekötő felénél található egy mélyedés, mely megakadályozza a profilban való összekötő helytelen elhelyezését. Ajánlott a profilok mechanikus kapcsolását 2mm-es fémrögzítőkkel elvégezni. Merőleges elrendezésű profilokat összekötő elem (fő és teherhordó) egyszintes rendszerekben, keresztes és álmennyezeteknél. Ezzel a megoldással redukálható a megépített szerkezet magassága. Az összekötő rendelkezik egy olyan nyílással, melynek köszönhetően összecsavarható a főprofillal, íg nagyobb stabilitást biztosít LPJ 60 egyoldali kereszt összekötő , LW 60 hosszanti összekötő ,38 C

6 76 TARTOZÉKOK RÖGZÍTŐ ELEMEK 77 LPP 60 DUPLA KERESZT ÖSSZEKÖTŐ LPP 60 Akusztikus függesztő Hangszigetelő Merőleges elrendezésű profilokat összekötő elem (fő és két teherhordó) egyszintes rendszerekben, keresztes mennyezeteknél. Ezzel a megoldással redukálható a megépített szerkezet magassága. Az elem rögzítő nyílásokat tartalmaz, így az egész rendszer fémrögzítőkkel összecsavarható, ezáltal nagyobb a stabilitás és a biztonság használat közben. A PHONILIGHT, PHONISSIMO, PHONISTAR akusztikus függesztők az épületszintek közötti hangátvitelt korlátozó, akusztikus mennyezetrendszerekhez használandók. Az egyedi szerkezetének köszönhetően illetve az elasztomer burkolat segítségével a mennyezet minden nem kívánatos rezgéshangját tompítja LPP 60 dupla kereszt összekötő , PHONILIGHT Akusztikus függesztő , PHONISSIMO Akusztikus függesztő , PHONISTAR Akusztikus függesztő ,75 WGN Uni Nóniusz felső függesztő WON 60 nóniusz alsó függesztője ES 60 AKU RÖGZÍTŐ ELEM ES 60 AKU Merőleges elrendezésű profilokat összekötő elem (fő és két teherhordó) egyszintes rendszerekben, keresztes mennyezeteknél. Ezzel a megoldással redukálható a megépített szerkezet magassága. EAz elem rögzítő nyílásokat tartalmaz, így az egész rendszer fémrögzítőkkel összecsavarható, ezáltal nagyobb a stabilitás és a biztonság használat közben. Hangszigetelő ES 60 AKU eleme ,01 WDN PG nóniusz alsó függgesztő WDN PG íves profilhoz ok mennyezeti ívekhez történő rögzítésére szolgál. Olyan nyílással rendelkezik, melynek segítségével a LK 60 kereszt összekötővel, a hajlított profillal illetve a felső függesztő nóniusz elemével összecsavarozható WDN PG nóniusz alsó függesztő 40 60,23 Kereszt összekötő LK 60 hajlított mennyezetekhez Nóniusz hosszabbító PN

7 78 TARTOZÉKOK RÖGZÍTŐ ELEMEK 79 UA 50 CD 60 KERESZT ÖSSZEKÖTŐ UA 50 CD 60 LS 50, LS 75, LS 100 STABILIZÁLÓ ÖSSZEKÖTŐ LS 50, LS 75, LS 100 Hangszigetelő Merőleges elrendezésű UAR 50 acélprofilokat és profilokat összekötő elem (fő és teherhordó) speciális kétszintes rendszerekben, keresztes álmennyezeteknél. Speciális elem, mely lehetővé teszi a nem teljes gipszkarton burkolatú falak megépítését. A fal csak 75%-os magasságánál alkalmazott lemezek illetve a LS stabilizáló összekötő alkalmazása lehetővé teszi a fal statikájának megtartását. A termék innovációs értékét jelzi, hogy a Lengyel Köztársaság Szabadalmi Hivatala is jegyzi UA 50 CD 60 keresztösszekötő ,84 UA LS 50 Stabilizációs összekötő , LS 75 Stabilizációs összekötő , LS 100 Stabilizációs összekötő ,46 C PWA VIBROAKUSZTIKUS HEVEDER PWA Nagyobb Hangszigetelő PHONI SL STABILIZÁLÓ ÖSSZEKÖTŐ PHONI SL Hangszigetelő A PWA egy speciális elasztomer, melynek célja az akusztikus elválasztók biztonságos alkalmazása, ugyanakkor megtartva a nagy hangszigetelési et. Fő célja, hogy lehetővé tegye a magas hangszigetelési paraméterekkel rendelkező fal- és előtétfal rendszerek építését. A termék innovációs értékét jelzi, hogy a Lengyel Köztársaság Szabadalmi Hivatala jegyzi. Összekötő elem a kétsoros C (vagy UA/UAR) profilok kapcsolásához, speciális, hangelnyelő mozifalaknál. Az egyedi szerkezetnek köszönhetően (két akusztikai elasztomerrel izolált sarokidom) a hangok vibrációi redukálódnak. Eredményképpen egy olyan falat kapunk, melynek nagy a statikai és hangelnyelő e PWA 50 vibroakusztikus heveder ,25 PHONI SL Akusztikai összekötő egyedi árat kérjen képviselőinktől (mérettől és formától függ) PWA 75 vibroakusztikus heveder , PWA 100 vibroakusztikus heveder ,50 C UA fémrögzítők C

8 80 TARTOZÉKOK RÖGZÍTŐ ELEMEK 81 UA 50, UA 75, UA 100 L ÖSSZEKÖTŐ profilokhoz UA 50, UA 75, UA 100 KLIPS MOCUJĄCY KM RÖGZÍTŐ KLIPSZ KM CD profilhoz Gerendák / fémoszlopok burkolata Tűzálló az épület teherhordó szerkezetének UA 50 (vagy UAR 50) tokprofiljaihoz. Az elem a tokprofilhoz kettő darab M8 csavarral rögzíthető. A acélszerekezet eleme épületek teherhordó szerkezetének tűzvédelmi rendszerében. Az elem egy olyan retesszel ellátott, mellyel könnyen rögzíthető a fémszerkezethez. Típus L elem UA 50 profilhoz 48 95, KM klipsz mm , L elem UA 75 profilhoz , L elem UA 100 profilhoz ,03 M8 csavar UA UAR Lap Kemény M8 M8 csavar alátéttel és anyával Mosdókagyló tartó 8 mm átmérőjű csavar alátéttel és anyával a UA/UAR profilok és L csavarozásához vagy két UA/UAR profil rögzítéséhez. Főleg az válaszfalak elemeihez ajánlott illetve az innovációs önhordó mennyezetkhez. Függesztett mosdókagylók gipszkarton lapokból készült szerkezettel kivitelezett falra rögzítésére szolgál. Válaszfalak és falburkolatok szereléséhez ajánlott. Állítható a mosdókagyló felfüggesztésének szélessége és magassága. Horganyzott lemezből készült M8 csavar alátéttel és anyával , Mosdókagyló tartó ,75 L elem UA profilhoz UA UAR ok

9 82 TARTOZÉKOK HIDRO C3 RÖGZÍTŐ ELEMEK 83 ES 60 Hydro C3 RÖGZÍTŐ ELEM ES 60 Hidro C3 ellánálló Főrögzítő elem Hidro C3 fémszerkezetek faszerkezetekhez való rögzítéséhez, pl. fagerendákhoz, masszív födémekhez és falakhoz. Fali és mennyezeti burkolatok illetve tetőterek beépítéséhez használt elem. Lehetővé teszi a g-k a mennyezet vagy fal felületétől. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben való felszerelését ES 60/75 Hidro C3 eleme , ES 60/125 Hidro C3 eleme , ES 60/75 lapos Hidro C3 rögzítő eleme , ES 60/125 lapos Hidro C3 rögzítő eleme ,25 C3 WGN Uni Hydro C3 NÓNIUSZ FELSŐ FÜGGESZTŐ WGN Uni Hidro C3 ellánálló Megvalósítás: Uniejów Fürdő A felfüggesztés felső eleme, mely az összes Siniat megoldás közül lehetővé teszi a felfüggesztés lehető legnagyobb magasságát. A mennyezethez rögzítve biztos és stabil felfüggesztést biztosít az egész álmennyezetnek. A nóniusz szélessége 16 mm így együtt használható a nóniusz hosszabbítóval (14 mm). A nóniusz hosszabbító a WON 60 Hidro C3 forgatható gyorsfüggesztővel kapcsolható, így a mennyezet magassága állítható. A nóniuszos felfüggesztésű minden kapcsolását a PWN Hidro C3 nóniusz akasztókkal lehet elvégezni, kettővel minden egyes elemként. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a mennyezet és álmennyezet között. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben WGN Uni Hidro C3 Függesztő 40 88,76 Nedves és vizes környezetben használható tartozékok PN Hidro C3 Nóniusz Hosszabbító PWN Hidro C3 Függesztő sasszeg

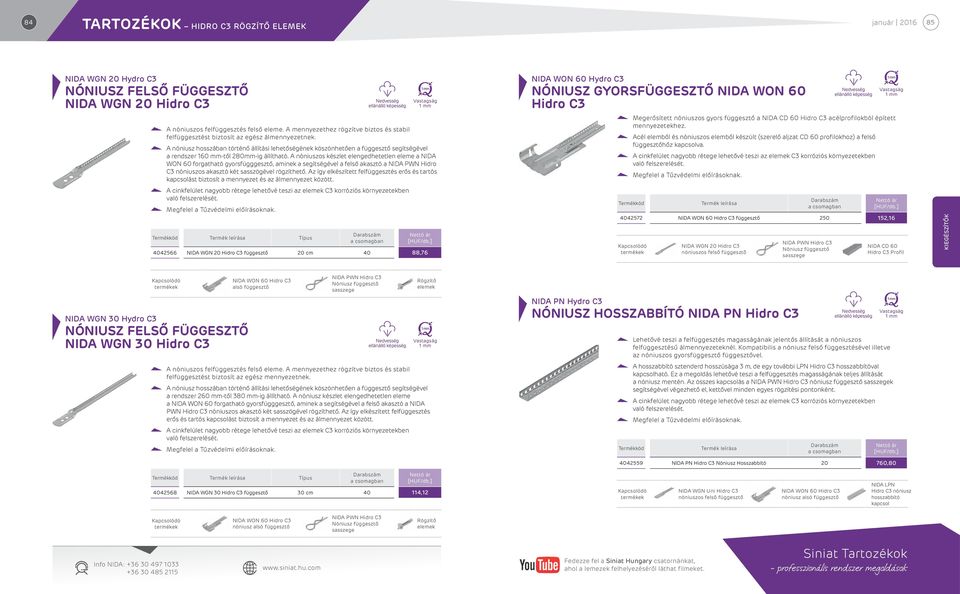

10 84 TARTOZÉKOK HIDRO C3 RÖGZÍTŐ ELEMEK 85 WGN 20 Hydro C3 NÓNIUSZ FELSŐ FÜGGESZTŐ WGN 20 Hidro C3 ellánálló A nóniuszos felfüggesztés felső eleme. A mennyezethez rögzítve biztos és stabil felfüggesztést biztosít az egész álmennyezetnek. A nóniusz hosszában történő állítási lehetőségének köszönhetően a függesztő segítségével a rendszer 160 mm-től 280mm-ig állítható. A nóniuszos készlet elengedhetetlen eleme a WON 60 forgatható gyorsfügggesztő, aminek a segítségével a felső akasztó a PWN Hidro C3 nóniuszos akasztó két sasszögével rögzíthető. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a mennyezet és az álmennyezet között. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben Típus WGN 20 Hidro C3 függesztő 20 cm 40 88,76 WON 60 Hydro C3 NÓNIUSZ GYORSFÜGGESZTŐ WON 60 Hidro C3 Megerősített nóniuszos gyors függesztő a Hidro C3 acélprofilokból épített mennyezetekhez. Acél elemből és nóniuszos elemből készült (szerelő aljzat CD 60 profilokhoz) a felső függesztőhőz kapcsolva. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben WON 60 Hidro C3 függesztő ,16 WGN 20 Hidro C3 nóniuszos felső függesztő PWN Hidro C3 Nóniusz függesztő sasszege ellánálló Hidro C3 WGN 30 Hydro C3 NÓNIUSZ FELSŐ FÜGGESZTŐ WGN 30 Hidro C3 WON 60 Hidro C3 alsó függesztő PWN Hidro C3 Nóniusz függesztő sasszege ellánálló A nóniuszos felfüggesztés felső eleme. A mennyezethez rögzítve biztos és stabil felfüggesztést biztosít az egész mennyezetnek. A nóniusz hosszában történő állítási lehetőségének köszönhetően a függesztő segítségével a rendszer 260 mm-től 380 mm-ig állítható. A nóniusz készlet elengedhetetlen eleme a WON 60 forgatható gyorsfügggesztő, aminek a segítségével a felső akasztó a PWN Hidro C3 nóniuszos akasztó két sasszögével rögzíthető. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a mennyezet és az álmennyezet között. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben PN Hydro C3 NÓNIUSZ HOSSZABBÍTÓ PN Hidro C3 Lehetővé teszi a felfüggesztés magasságának jelentős állítását a nóniuszos felfüggesztésű álmennyezeteknél. Kompatibilis a nóniusz felső függesztésével illetve az nóniuszos gyorsfüggesztő függesztővel. A hosszabbító sztenderd hosszúsága 3 m, de egy további LPN Hidro C3 hosszabbítóval kapcsolható. Ez a megoldás lehetővé teszi a felfüggesztés magasságának teljes állítását a nóniusz mentén. Az összes kapcsolás a PWN Hidro C3 nóniusz függesztő sasszegek segítségével végezhető el, kettővel minden egyes rögzítési pontonként. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben ellánálló PN Hidro C3 Nóniusz Hosszabbító ,80 Típus WGN 30 Hidro C3 függesztő 30 cm ,12 WGN Uni Hidro C3 nóniuszos felső függesztő WON 60 Hidro C3 nóniusz alsó függesztő LPN Hidro C3 nóniusz hosszabbító kapcsol WON 60 Hidro C3 nóniusz alsó függesztő PWN Hidro C3 Nóniusz függesztő sasszege

11 86 TARTOZÉKOK HIDRO C3 RÖGZÍTŐ ELEMEK 87 LPN, 16/90 mm Hydro C3 ÖSSZEKÖTŐ NÓNIUSZ HOSSZABBÍTÓHOZ LPN, 16/90 mm Hidro C3 ellánálló LW 60 Hydro C3 CD 60 PROFIL TOLDÓ LW 60 Hidro C3 ellánálló Lehetővé teszi két hosszabbító csatlakoztatását a PN Hidro C3 nóniuszhoz. A kapcsolás a nóniusz függesztő 4 sasszögével végezhető el (kettővel minden egyes rögzítési pontnál). Álmennyezeteknél alkalmazható, ahol nóniusz alapú, univerzális felfüggesztési rendszer található. A hosszabbító szélessége 16 mm, hosszúsága 90 mm. Két Hidro C3 profilt összekötő elem. Álmennyezeti és tetőtérburkolati rendszerekben használható. Abban az esetben, ha a szerkezet a profilnál hosszabb, a hosszabbított összekötő biztonságosan összekapcsolja a két profilt, garantálva a szerkezet biztonságát. Az összekötő felénél található egy mélyedés, mely megakadályozza a Hidro C3 profilban való összekötő helytelen elhelyezését. Ajánlott a profilok mechanikus kapcsolását fémrögzítőkkel elvégezni. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben LPN Hidro C3 nóniusz hosszabbító kapcsoló , LW 60 Hidro C3 hosszanti összekötő ,76 PN Hidro C3 Nóniusz Hosszabbító WGN Uni Hidro C3 nóniuszos felső függesztő WON 60 Hidro C3 nóniusz alsó függesztő Hidro C3 PWN Hydro C3 NÓNIUSZ FÜGGESZTŐ SASSZEG PWN Hidro C3 ellánálló LK 60 Hydro C3 KERESZT ÖSSZEKÖTŐ LK 60 Hidro C3 ellánálló Minden nóniusz felfüggesztésnél alkalmazott elem. A nóniuszos között biztonságos kapcsolást biztosít. Az egyedi külső megakadályozza a sasszeg kiugrását a munkálatok közben. A megfelelő teherhordó biztosításához minden egyes kapcsoláshoz kettő sasszeget kell alkalmazni. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben PWN Hidro C3 Nóniusz függesztő sasszege ,23 Két merőleges elrendezésű Hidro C3 profilt összekötő elem (fő és teherhordó) duplasoros rendszerekben, keresztes mennyezeteknél és tetőtérben használt szerkezeteknél. Ajánlott a mennyezet alatti közvetlen felszerelni, így nem igényel szintezést illetve alkalmazható a mennyezet a mennyezet alatti rendszerben. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben LK 60 Hidro C3 hosszanti összekötő ,10 WGN Uni Hidro C3 nóniuszos felső függesztő WON 60 Hidro C3 nóniusz alsó függesztő PN Hidro C3 Nóniusz Hosszabbító Hidro C3

12 88 TARTOZÉKOK HIDRO C3 C5 RÖGZÍTŐ ELEMEK 89 LPJ 60 Hydro C3 EGYOLDALI KERESZT ÖSSZEKÖTŐ LPJ 60 Hidro C3 ellánálló UA Hydro C3 L elem UA Hidro C3 profilhoz ellánálló Merőleges elrendezésű Hidro C3 profilokat összekötő elem (fő és teherhordó) egysoros rendszerekben, keresztes mennyezeteknél és tetőtereken használt szerkezeteknél. Ezzel a megoldással redukálható a megépített szerkezet magassága. Az összekötő rendelkezik egy olyan nyílással, melynek köszönhetően összecsavarható a Hidro C3 főprofillal, így nagyobb stabilitást nyerünk. A UA Hidro C3 tokprofilokhoz használt rögzítő elem. A tokprofilhoz kettő darab M8 csavarral rögzíthető. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben L elem UA 50 Hidro C3 profilhoz , LPJ 60 Hidro C3 egyoldali kereszt összekötő ,97 Hidro C L elem UA 75 Hidro C3 profilhoz , L elem UA 100 Hidro C3 profilhoz ,21 M8 csavar UA Hidro C3 LPP 60 Hydro C3 DUPLA KERESZT ÖSSZEKÖTŐ LPP 60 Hidro C3 ellánálló ES 60 Hydro C5 RÖGZÍTŐ ELEM ES 60 Hidro C5 Vízálló Merőleges elrendezésű Hidro C3 profilokat összekötő elem (fő és két teherhordó) egysoros rendszerekben, keresztes mennyezeteknél. Ezzel a megoldással redukálható a megépített szerkezet magassága. Az elem rögzítő nyílásokat tartalmaz, így az egész rendszer fémrögzítőkkel összecsavarható, ezáltal nagyobb a stabilitás és a biztonság használat közben. A cinkfelület nagyobb rétege lehetővé teszi az C3 korróziós környezetekben Főrögzítő elem Hidro C5 fémszerkezetek faszerkezetekhez való rögzítéséhez, pl. fagerendákhoz, masszív födémekhez és falakhoz. Fali és mennyezeti burkolatok illetve tetőterek beépítéséhez használt elem. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben Lehetővé teszi a g-k lemezek eltolását a mennyezet vagy a fal felületétől LPR 60 Hidro C3 kétoldali kereszt összekötő ,83 Hidro C ES 60/75 Hidro C5 eleme , ES 60/125 Hidro C5 eleme , ES 60/75 lapos Hidro C5 rögzítő eleme , ES 60/125 lapos Hidro C5 rögzítő eleme ,66 Hidro C5

13 90 TARTOZÉKOK HIDRO C5 RÖGZÍTŐ ELEMEK 91 WGN Uni Hydro C5 NÓNIUSZ FELSŐ FÜGGESZTŐ WGN Uni Hidro C5 Vízálló WGN 30 Hydro C5 NÓNIUSZ FELSŐ FÜGGESZTŐ WGN 30 Hidro C5 Vízálló A felfüggesztés felső eleme, mely az összes Siniat megoldás közül lehetővé teszi a felfüggesztés lehető legnagyobb magasságát. A mennyezethez rögzítve biztos és stabil felfüggesztést biztosít az egész álmennyezetnek. A nóniusz szélessége 16 mm így együttesen használható a nóniusz hosszabbítóval (14 mm). A nóniusz hosszabbító a WON 60 Hidro C5 gyorsfüggesztővel kapcsolható, így a mennyezet magassága állítható. A nóniuszos felfüggesztésű minden kapcsolását a PWN Hidro C5 nóniusz függesztővel lehet elvégezni, kettővel minden egyes elemként. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a mennyezet és az álmennyezet között. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben Eleget tesz a tűzvédelmi elvárásoknak. A nóniuszos felfüggesztés felső eleme. A mennyezethez rögzítve biztos és stabil felfüggesztést biztosít az egész álmennyezetnek. A nóniusz hosszában történő állítási lehetőségének köszönhetően a függesztő segítségével a 260 mm-től 380 mm-ig állítható. A nóniuszos készlet elengedhetetlen eleme a WON 60 Hidro C5 forgatható gyorsfügggesztő, aminek a segítségével a felső akasztó a PWN Hidro C5 nóniuszos akasztó két sasszögével rögzíthető. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a mennyezet/födém és álmennyezet között. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben WGN Uni Hidro C5 Függesztő ,66 PN Hidro C5 Nóniusz Hosszabbító PWN Hidro C5 Nóniusz függesztő sasszege Típus WGN 30 Hidro C5 függesztő 30 cm ,85 WON 60 Hidro C5 nóniusz alsó függesztő PWN Hidro C5 Nóniusz függesztő sasszege WGN 20 Hydro C5 NÓNIUSZ FELSŐ FÜGGESZTŐ WGN 20 Hidro C5 Vízálló WON 60 Hydro C5 NÓNIUSZ GYORSFÜGGESZTŐ WON 60 Hidro C5 Vízálló A felfüggesztés felső eleme, mely az összes Siniat megoldás közül lehetővé teszi a felfüggesztés lehető legnagyobb magasságát. A mennyezethez rögzítve biztos és stabil függesztést biztosít az egész mennyezetnek. A nóniusz szélessége 16 mm így együttesen használható a nóniusz hosszabbítóval (14 mm). A nóniusz hosszabbító a WON 60 Hidro C5 nóniusz gyorsfüggesztővel kapcsolható, így a mennyezet magassága állítható. A nóniuszos függesztésű minden kapcsolását a PWN Hidro C5 nóniusz akasztókkal lehet elvégezni, kettővel minden egyes elemként. Az így elkészített felfüggesztés erős és tartós kapcsolást biztosít a mennyezet és az álmennyezet között. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben Eleget tesz a tűzvédelmi elvárásoknak. Megerősített nóniuszos gyors függesztő a C60 Hidro C5 acélprofilokból épített álmennyezetekhez. Acél elemből és nóniuszos elemből készült (szerelő aljzat CD60 profilokhoz) a felső függesztőhőz kapcsolva. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben Típus WGN 20 Hidro C5 függesztő 20 cm , WON 60 Hidro C5 függesztő ,06 WON 60 Hidro C5 nóniusz alsó függesztő PWN Hidro C5 Nóniusz függesztő sasszege WGN 20 Hidro C5 nóniuszos felső függesztő PWN Hidro C5 Nóniusz függesztő sasszege Hidro C5

14 92 TARTOZÉKOK HIDRO C5 RÖGZÍTŐ ELEMEK 93 PN Hydro C5 NÓNIUSZ HOSSZABBÍTÓ PN Hidro C5 Vízálló PWN Hydro C5 NÓNIUSZ FÜGGESZTŐ SASSZEG PWN Hidro C5 Vízálló Lehetővé teszi a felfüggesztés magasságának jelentős állítását, a nóniuszos függesztésű álmennyezeteknél. Kompatibilis a nóniusz felső függesztésével illetve az elfordítható nóniuszos függesztővel. A hosszabbító sztenderd hosszúsága 3 m, de egy egy nóniusz LPN Hidro C5 hosszabbítóval tovább kapcsolható. Ez a megoldás lehetővé teszi a felfüggesztés magasságának teljes állítását a nóniusz mentén. Az összes kapcsolás a PWN Hidro C5 nóniusz függesztő sasszegek segítségével végezhető el, kettővel a rögzítési pontoknál. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben PN Hidro C5 Nóniusz Hosszabbító ,00 Lehetővé teszi két hosszabbító csatlakoztatását a PN Hidro C5 nóniuszhoz. A kapcsolás a nóniusz függesztő 4 sasszögével végezhető el (kettővel minden rögzítési pontnál). Álmennyezeteknél alkalmazható, ahol nóniusz alapú, univerzális felfüggesztési rendszer található. A hosszabbító szélessége 16 mm, hosszúsága 90 mm. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben WGN Uni Hidro C5 nóniuszos felső függesztő LPN, 16/90 MM HYDRO C5 NÓNIUSZ HOSSZABÍTÓ ÖSSZEKÖTŐ ELEM LPN, 16/90 mm Hidro C5 WON 60 Hidro C5 nóniusz alsó függesztő Vízálló LPN Hidro C5 nóniusz hosszabbító kapcsoló LPN Hidro C5 nóniusz hosszabbító kapcsoló ,81 Minden nóniuszos felfüggesztésnél alkalmazott elem. A nóniuszos között biztonságos kapcsolást biztosít. Az egyedi külső megakadályozza a sasszeg kiugrását a munkálatok közben. A megfelelő teherhordó biztosításához, minden egyes kapcsoláshoz kettő sasszeget kell alkalmazni. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben LW 60 Hydro C5 HOSSZ TOLDÓ ELEM LW 60 Hidro C PWN Hidro C5 Nóniusz függesztő sasszege ,96 Két Hidro C5 profilt összekötő elem. lmennyezetek és tetőterek burkolati rendszereiben használható. Abban az esetben, ha a szerkezet a profilnál hosszabb, a hosszabbított összekötő biztonságosan összekapcsolja a két profilt, garantálva a szerkezet biztonságát. Az összekötő felénél található egy mélyedés, mely megakadályozza a Hidro C3 profilban való összekötő helytelen elhelyezését. Ajánlott a profilok mechanikus kapcsolását fémrögzítőkkel elvégezni. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben WGN Uni Hidro C5 nóniuszos felső függesztő WON 60 Hidro C5 nóniusz alsó függesztő PN Hidro C5 Nóniusz Hosszabbító Vízálló LW 60 Hidro C5 hosszanti összekötő ,66 PN Hidro C5 Nóniusz Hosszabbító WGN Uni Hidro C5 nóniuszos felső függesztő WON 60 Hidro C5 nóniusz alsó függesztő Hidro C5

15 94 TARTOZÉKOK HIDRO C5 RÖGZÍTŐ ELEMEK 95 LK 60 Hydro C5 KERESZT ÖSSZEKÖTŐ LK 60 Hidro C5 Vízálló LPP 60 Hydro C5 DUPLA KERESZT ÖSSZEKÖTŐ LPP 60 Hidro C5 Vízálló Két merőleges elrendezésű Hidro C5 profilt összekötő elem (fő és teherhordó) kétszintes rendszerekben, keresztes mennyezeteknél és tetőtéri szerkezeteknél. Ajánlott a mennyezet alatt közvetlen felszerelni, így nem igényel szintezést vagy alkalmazható a mennyezet a mennyezet alatti rendszerben. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben LK 60 Hidro C5 hosszanti összekötő ,85 Hidro C5 Merőleges elrendezésű CD60 Hidro C5 profilokat összekötő elem (fő és két teherhordó) egyszintes rendszerekben, keresztes mennyezeteknél. Ezzel a megoldással redukálható a megépített szerkezet magassága. Az elem rögzítő nyílásokat tartalmaz, így az egész rendszer fémrögzítőkkel összecsavarható, ezáltal nagyobb a stabilitás és a biztonság használat közben. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben LPR 60 Hidro C5 kétoldali kereszt összekötő ,75 Hidro C5 LPJ 60 Hydro C5 EGYOLDALI KERESZT ÖSSZEKÖTŐ LPJ 60 Hidro C5 Vízálló UA Hydro C5 L elem UA Hidro C5 profilhoz Vízálló Merőleges elrendezésű CD60 Hidro C5 profilokat összekötő elem (fő és teherhordó) egyszintes rendszerekben, keresztes mennyezeteknél és tetőtéri szerkezeteknél. Ezzel a megoldással redukálható a megépített szerkezet magassága. Az összekötő rendelkezik egy olyan nyílással, melynek köszönhetően összecsavarható a Hidro C5 főprofillal, nagyobb stabilitást biztosítva. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben LPJ 60 Hidro C5 egyoldali kereszt összekötő ,16 A UA Hidro C5 tokprofilokhoz használt rögzítő elem. Az elem a tokprofilhoz kettő darab M8 csavarral rögzíthető. A cinkfelület illetve a bevonat nagyobb rétege lehetővé teszi az C5 korróziós környezetekben L elem UA 50 Hidro C5 profilhoz , L elem UA 75 Hidro C5 profilhoz , L elem UA 100 Hidro C5 profilhoz ,80 Hidro C5 M8 csavar UA Hidro C5

16 96 TARTOZÉKOK ÁLMENNYEZETEK 97 Thermatex rendszerű függesztő Hangszigetelő Esztétika Kapocs Hangszigetelő Esztétika A Thernatex rendszerű szerkezet rögzítéséhez használt függesztő. Kompatibilis a 4 mm átmérőjű rögzítő pálcával. A mennyezet skálamentes szabályozását teszi lehetővé. Rugós acélból készült tartó elem. Nem alkalmazható tűzvédelmi rendszerekben. A kazettás álmennyezet főprofiljait biztosító kapocs kapocs (beszorító) , Thermatex rendszerű függesztő, rögzítő pálca nélkül ,06 Főprofil CMC Keresztprofil CMC 1,2 m Keresztprofil CMC 0,6 m Főprofil CMC Keresztprofil CMC 1,2 m Keresztprofil CMC 0,6 m Univerzális függesztő Armstrong mennyezeti rendszerekhez Hangszigetelő Esztétika A kazettás álmennyezetek rendszereiben használt függesztő főprofilokhoz használt elem. Nóniuszos függesztő Thermatex rendszerhez Hangszigetelő Esztétika Univerzális függesztő ,72 A Thernatex rendszerű szerkezet rögzítéséhez használt függesztő. Főprofil CMC Keresztprofil CMC 1,2 m Keresztprofil CMC 0,6 m Kompatibilis a nóniuszos hosszabbítóval és sasszegekkel. A mennyezet magasságának szabályozását teszi lehetővé. Tűzvédelmi követelményekkel rendelkező álmennyezetkhez is használható. Fal menti beszorító rugó Hangszigetelő Esztétika A kazettás álmennyezetek rendszereinek falaihoz használt elem Nóniuszos függesztő Thermatexhez ,23 Főprofil CMC Keresztprofil CMC 1,2 m Keresztprofil CMC 0,6 m Fal menti beszorító rugó ,25 Főprofil CMC Keresztprofil CMC 1,2 m Keresztprofil CMC 0,6 m

17 98 TARTOZÉKOK RÖGZÍTŐ ELEMEK 99 Lemezcsavarok 2 mm csavarok Speciális, foszfatált csavarok gipszkarton lemezek fém teherhordó szerkezetekre történő rögzítéséhez. Önfúró csavar acél szerkezetekhez. Csomagok száma a kartonban Csomagok száma a kartonban Csavarok 3,5 25 mm , Csavarok 3,5 35 mm , csavar acélhoz , mm 3,5 25 mm csavar acélhoz , mm 3,5 35 mm csavar acélhoz , Csavarok 3,5 45 mm , Csavarok 3,5 55 mm , Csavarok 4,2 70 mm ,46 g-k lemez ok ok Kiegészítők UA ok Szalagos csavarok talpfejes Opel-csavar Speciális, foszfatált szalagos csavarok gipszkarton lemezek fém teherhordó szerkezetekre történő rögzítéséhez. Lehetővé teszik a gyorsabb és hatékonyabb munkát a rendszer kiépítésének költségeit csökkentve. Önfúró talpfejes csavar max. 2 mm vastagságú fémszerkezetek kapcsolásához talpfejes csavar 4,2 16 mm , Szalagos Csavarok 3,5 25 mm ,05 MFC2330 ok MFCC50 ok MFCP44 ok Szalagos Csavarok 3,5 35 mm ,10 g-k lemez ok

18 100 TARTOZÉKOK RÖGZÍTŐ ELEMEK 101 famenetes csavarok Hydropanel Hidropanel csavarok Speciális, foszfatált csavarok gipszkarton lapok és acélszerkezetek fa teherhordó szerkezethez történő rögzítéséhez. Speciális csavarok a Hidro lapok rögzítéséhez a fém teherhordó szerkezeteken. Korrózióállósági osztály: C4 Csomagok száma a kartonban Típus faelem csavarok 3,5 25 mm , faelem csavarok 3,5 35 mm , faelem csavarok 3,5 45 mm , faelem csavarok 3,5 55 mm , faelem csavarok 4,2 70 mm ,46 Kiegészítők Hidropanel csavarok 3,9 32 3, , Hidropanel csavarok 3,9 47 3, , mm Hidropanel csavarok acélhoz 4,2 30 4, , mm Hidropanel csavarok acélhoz 4,2 40 4, ,50 Hidropanel Lap Hidro C3/C5 ok Hydro C4 Hidro C4 csavarok lemez-lemez csavarok Speciális csavarok gipszkarton lapok egymáshoz rögzítéséhez az acélprofilhoz való rögzítés nélkül. csavarok acélhoz C4 kategóriájú korróziós környezetben való használathoz. Gipszkarton lapok profilokból álló fémszerkezetekhez használt csavarok olyan környezetben, ahol magas a kondenzáció illetve nagy a szennyezettség, pl. gyártó üzemekben. 15 mm - es lemezrendszerek rögzítéséhez. Csavar méretek [mm] Csavar méretek [mm] Hidro C4 csavarok 3,5 25 mm , lemez-lemez csavarok 5, , Hidro C4 csavarok 3, ,00 g-k lap Hidro Lap Hidro C3/C5 ok

19 102 TARTOZÉKOK RÖGZÍTŐ ELEMEK 103 Hydro C4 Hidro C4 famenetes csavarok dűbelek Hidro C4 faelem csavarok C4 kategóriájú korróziós környezetben való használathoz. Gipszkarton lapok faszerkezetekhez való rögzítéséhez olyan környezetben, ahol magas a kondenzáció illetve nagy a szennyezettség, pl. gyártó üzemekben. 25 mm es együttes vastagságú laprendszerek rögzítéséhez. Táguló, 40 mm hosszúságú dűbelek PCV nyakkal, teherhordó fémprofilok vasbeton falakhoz illetvemennyezetekhezz történő rögzítéséhez. Csomagok száma a kartonban dűbelk , dűbelk , Hidro C4 faelem csavarok 4,0 50 mm Hidro C4 faelem csavarok 4,0 60 mm G-k lap Csomagok száma a kartonban , ,46 Hidro C3/C5 ok dűbelk , dűbelk , dűbelk , dűbelk ,68 ok Twarda Gipszrostlap lemezcsavarok fém dübel Speciális, foszfatált csavarok gipszkarton lapok Gipszrostlap és Hanggátlólap profilos fémszerkezetekre történő rögzítéséhez. A csavar feje alatt található egy fordított menet, mely biztosítja a csavar rögzülését a lap felületéhez. Táguló dübel a vasbetonban található pontrögzítésekhez. Eleget tesz a tűzvédelmi követelményeknek. 25 mm es együttes vastagságú laprendszerek rögzítéséhez. Típus fém dübel ,75 Csavar méretek [mm] Gipszrostlap csavarok 35 3, , Gipszrostlap csavarok 45 3, ,50 Nóniuszos felső függesztő Függesztő pálca ES 60 eleme Gipszrostlap csaavarok acélhoz 2 mm Gipszrostlap csaavarok acélhoz 2 mm Gipszrostlap csaavarok acélhoz 2 mm 3, ,50 4, ,00 4, ,50 gipszrostlap Lap Csendes ok

20 104 TARTOZÉKOK RÖGZÍTŐ ELEMEK / BEFEJEZŐ TARTOZÉKOK 105 Molly Molly csavar perforált papír szalag 37 vagy 65 mm-es rögzítő elem 12,5 mm-es vastagságú gipszkarton falakon lévő terhek rögzítéséhez. Táguló kerettel rendelkezik, ami egy speciális szerszámnak köszönhetően rögzül a gipszmagban, így nagyon nehezen téphető ki. Eleget tesz a tűzvédelmi követelményeknek. A gipszkarton lemezek illesztési hézagainak erősítésére szolgál. A papírszalag alkalmazása a hézagológipsz rendszerek együttes alkalmazásával az illesztések legerősebb ellenállóságát garantálja. Típus Típus perforált papírszalag 50 mm 75 m , Molly csavar M6/37 mm , Molly csavar M6/65 mm ,00 g-k lemez g-k lap Start hézagoló gipsz M8 csavar alátéttel és anyával Fi 8 mm átmérőjű csavar alátéttel és anyával a UA/UAR profilok és L csavarozásához vagy két UA/UAR profil rögzítéséhez. Főleg az válaszfalak elemeihez illetve az innovációs önhordó álmennyezetkhez ajánlott. üvegszövet szalag gipszkarton lemezek illesztési hézagainak erősítésére használ. A megfelelően megválasztott üvegszövet szalag súlya könnyű felhasználást biztosít. A tűzálló üvegszövetnek köszönhetően a szalag alkalmazható tűzálló rendszerekben. Eleget tesz a tűzvédelmi követelményeknek. Típus Üvegszövet szalag 50 mm 25 m , M8 csavar alátéttel és anyával ,21 L elem UA profilhoz UA ok ok g-k lap Start hézagoló gipsz

21 106 TARTOZÉKOK BEFEJEZŐ TARTOZÉKOK 107 fémbetétes, élvédő szalag RTG ólmozott szalag (öntapadó) RTG Gipszkarton lapok külső és belső különböző szögű éleinek védelméhez. A szalag alapanyaga papír, amihez kettő alumínium csík csatlakozik olyan távolságban, hogy a szalag szabadon formálható legyen. Eleget tesz a tűzvédelmi követelményeknek. A RTG ólmozott szalag a speciális RTG gipszkarton lapok illesztékeinek biztosítására szolgál. Az ólmozott szalag használata egy szoros membránt eredményez, mely nem ereszti át a röntgensugarakat a speciális falaknál, burkolatoknál és álmennyezeteknél. A szalag ólomrétegének vastagsága 0,5 -től 3,00 mm -ig terjed. Eleget tesz a tűzvédelmi követelményeknek. Típus fémbetétes élvédő szalag 50 mm 30 m ,76 Hosszúság [mm] Szélesség [mm] Súly [kg] [HUF/tekercs] Ólómrétegű szalag 0,5 mm ,00 5, ,25 g-k lap Üvegszövet szalag Start hézagoló gipsz Ólómrétegű szalag 1,0 mm ,00 11, , Ólómrétegű szalag 1,5 mm ,00 8, , Ólómrétegű szalag 2,0 mm ,00 11, , Ólómrétegű szalag 2,5 mm ,00 11, , Ólómrétegű szalag 3,0 mm ,00 13, ,75 akusztikus szalag Hangszigetelő Lap RTG ok Hangszigetelő szalag a teherhordó profilok illesztéséhez rendszerű falakból és álmennyeztekből készült épületekben. Használata a legnagyobb hangszigetelő igények teljesítését biztosítja. A szalag a C 50 / U 50 acél profilokhoz illetve a UD 27 profilokhoz alkalmazható a méretre vágást követően. Eleget tesz a tűzvédelmi követelményeknek. Hidropanel Strip üvegszövet szalag A Hidropanel cementkötésű lapok illesztékeinek biztosítására szolgál. A Hidropanel cementkötésű lapok illesztékeinek biztosítására szolgál. Típus A tűzálló üvegszövetnek köszönhetően a szalag alkalmazható tűzbiztos rendszerekben Hangszigetelő szalag 50 mm 3 mm 30 m , Hangszigetelő szalag 70 mm 3 mm 30 m , Hangszigetelő szalag 95 mm 3 mm 30 m ,29 Típus üvegszövet szalag Hidropanel Strip 48 mm 90 m ,00 ok Hidropanel Lap Hidropanel PM Finisher glettelőgipsz

22 108 TARTOZÉKOK BEFEJEZŐ TARTOZÉKOK 109 Perforált alumínium élvédő PVC LÉC G-K LAPOK ÉLEINEK VÉDELMÉHEZ J Típus 12,5 3,0 Esztétika Gipszkarton lapok és fali éleinek bebiztosítására szolgál főleg a fizikai sérülések elkerülése végett. Eleget tesz a tűzvédelmi követelményeknek. Sztenderd hosszúság [m] Alumínium élvédő 2, , Alumínium élvédő 3, ,20 Gipszkarton lapok éleinek védelméhez használt léc. A léc az élre feltehető anélkül, hogy ragasztani vagy külön gipszelni kellene. Olyan helyeken ajánlott az alkalmazása, ahol a lemezek az épület olyan részeivel érintkeznek, ahol folyamatos építési munkák folynak. Standardowa Hosszúság [m] PCV léc típus J 12,5 mm 2, , PCV léc típus J 12,5 mm 3, ,40 g-k lemez Üvegszövet szalag Start hézagoló gipsz g-k lap Perforált alumínium feles élvédő Perforált PVC élvédő ívekhez 2,5 m-es hosszússágú feles élvédő gipszkarton lapok éleinek védelmére szolgál a fizikai sérülések elkerülése végett. Az élvédőnek köszönhetően rugalmas díszelemet kapunk rendhagyó fali és álmennyezeti szerkezeteknél (pl. lábazatoknál, alapzatoknál vagy teleszkopós illeszkedések biztosításánál). Eleget tesz a tűzvédelmi követelményeknek. 3,0 m hosszúságú élvédő gipszkarton lapok és fali élek védelmére szolgál főleg a fizikai sérülések elkerülése végett. Elengedhetetlen külső élek díszítésénél az olyan rendhagyó szerkezeteknél, mint az íves falak vagy ívelt álmennyezetek. Típus Sztenderd hosszúság [m] Típus Sztenderd hosszúság [m] PCV élvédő mm 3, , Alumínium feles élvédő mm 2, ,50 g-k lemez Üvegszövet szalag Start hézagoló gipsz g-k lap Start hézagoló gipsz

23 110 TARTOZÉKOK BEFEJEZŐ TARTOZÉKOK 111 SMALL SMALL Díszléc Esztétika Hydro Hidro védő készítmény ellánálló A SMALL gipszkarton díszléc segítségével esztétikus és költséghatékony külsőt kölcsönözhetünk a fal és mennyezet közötti illesztékeknek. A díszlécek önmagukban vagy a gipszkarton lap csíkjaival alkalmazva érdekes dekoratív formákat alkotnak, kiválóan illeszkednek a belső díszítéshez. A sztenderd díszlécek erős kartonnal fedett gipszmagból készültek. A gipsz anyaga illetve a megfelelő (hátulról lapított) alak azt eredményezi, hogy a díszléc ellenálló és könnyen szerelhető. A díszléceket gipsz ragasztóval tudjuk rögzíteni a felülethez Típus 90. Sztenderd hosszúság [m] SMALL Díszléc 3, ,27 T típusú ragasztógipsz g-k lap Aerozolos készítmény, mely az acél profilokat védi a korróziótól a mechanikai vágás közben. Főleg a magasabb korróziós kategóriájú környezetben javasolt a használata ( Hidro C3/C5 acél profilok). Eleget tesz a tűzvédelmi követelményeknek. Típus Hidro véfő szer 400 ml ,50 ok LARGE LARGE Díszléc Esztétika A LARGE gipszkarton díszléc segítségével esztétikus és költséghatékony külsőt kölcsönözhetünk a fal és mennyezet közötti illesztékeknek. A díszlécek önmagukban vagy a gipszkarton lap csíkjaival alkalmazva érdekes dekoratív formákat alkotnak, kiválóan illeszkednek a belső díszítéshez. A sztenderd díszlécek erős kartonnal fedett gipszből készültek. A gipsz anyaga illetve a megfelelő (hátulról lapított) alak azt eredményezi, hogy a díszléc ellenálló és könnyen szerelhető. A díszléceket gipsz ragasztóval tudjuk rögzíteni a felülethez Típus 120. Sztenderd hosszúság [m] LARGE Díszléc 3, ,66 T típusú ragasztógipsz g-k lap Megvalósítás: Sosnowiec, Zeneiskola
