2 OLDAL 2 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK BEVEZETÉS SINIAT A GIPSZALAPÚ ÉPÍTŐIPARI MEGOLDÁSOK GLOBÁLIS PIACVEZETŐJE. 14 ORSZÁGBAN VAGYUNK JELEN ÉS TÖBB, MINT 4200 MUNKATÁRSAT FOGLALKOZTATUNK. SINIAT a szárazépítési rendszerek piacán 2012-ben jelent meg. Belga ETEX Group vállalatcsoport tagja. SINIAT azonban nem újonc a piacon. Óriási tapasztalattal rendelkezik a szárazépítés területén, tudását és lehetőségeit a Lafarge Csoport erőforrásaiból meríti. Jelenleg SINIAT Lengyelországban három gyártóüzemmel rendelkezik: Gipszkarton lemezek gyára Leszcze-ben Fémprofilok gyártóüzeme Gacki-ban Gipszkeverékeket gyártó üzem Koninban SINIAT komplett műszaki megoldásokat biztosít tervezők és kivitelezők számára, a teljesen integrált szárazépítési elemkészlet szállításával. Ennek révén az egész szárazépítési rendszer egy, garantált forrásból származik. rendszer magában egyesíti a legmagasabb tervezési, innovációs, gyártási, minőségellenőrzési és műszaki támogatási standardokat. rendszer valamennyi eleme úgy kerül előállításra, hogy eleget tegyen a lengyel és európai szabványok követelményeinek és a legnagyobb vevői igényeknek. A szárazépítési rendszerek jelen műszaki katalógusa Önök részére a gipszkarton lemezekből készült szerkezetek helyes tervezéséhes és kivitelezéséhez szükséges műszaki információk teljes körét biztosítja.

3 MEGOLDÁSOK KATALÓGUSA OLDAL 3 SINIAT CÉG EREJE A 160 ÉVRE VISSZANYÚLÓ HAGYOMÁNY ÉS SOKOLDALÚ TAPASZTALAT AZ ÉPÍTŐIPARI ANYAGOK GYÁRTÁSÁBAN, VALAMINT AZ INNOVÁCIÓ ÉS KORSZERŰ, KORNYEZETBARÁT TECHNOLÓGIÁK ALKALMAZÁSA. TARTALOM Zwykła gipszkarton lemezek lehetővé teszik az Ön számára, hogy szabadon alakíthassa azt a teret, amelyben él 4 lemezek új csomagolási módszere az építőipari anyagok forgalmazási költségeinek jelentés csökkentését jelenti 6 Zwykła lemezek új formulája a munka nagyobb hatékonyságát jelenti az építkezésen 8 Zwykła lemezek a környezetvédelem és kiegyenlített fejlődés szem előtt tartásával jöttek létre 9 Fali burkolatok gipszragasztón 14 Horgonyzott fali burkolatok 15 Szabadonálló burkolatok C profilokon 16 Szabadonálló burkolatok UAR profilokon 18 Válaszfalak 22 Kétsoros válaszfalak 25 Szerelvény válaszfalak 28 Függesztett álmennyezetek 30 Önhordó mennyezetek 32 Aknafalak burkolatai 34 Tetőterek beépítése 38 Műszaki támogatás 39

4 OLDAL 4 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK ZWYKŁA (NORMÁL) GIPSZKARTON LEMEZEK LEHETŐVÉ TESZIK ÖN SZÁMÁRA, HOGY SZABADON ALAKÍTHASSA AZT A TERET, AMELYBEN ÉL SINIAT MÉRNÖKEI AZ EGYRE MAGASABB VEVŐI IGÉNYEKKEL SZEMBE NÉZVE KIDOLGOZTÁK A ZWYKŁA (NORMÁL) GIPSZKARTON LEMEZ ÚJ FORMULÁJÁT. ENNEK KÖSZÖNHETŐEN EGYSZERŰBB LETT ANNAK A TÉRNEK ALAKÍTÁSA, AMELYBEN ÉL, A MAGAS ÉPÍTÉSI STANDARD EGYIDEJŰ MEGŐRZÉSÉVEL. Zwykła lemez új formulája Zwykła általános rendeltetésű, A típusú (PN-EN 520 +A1:2012 szabvány szerint), legfeljebb 70% páratartalmú beltéri helyiségekben való alkalmazásra szolgáló gipszkarton lemez. Legújabb gyártási technológiák felhasználása révén a Zwykła új tulajdonságokat kapott (könynyebb megmunkálás és szerelés, logisztikai költségek optimalizálása a forgalmazásban és az építkezésen való belső szállítás tekintetében). Zwykła lemez alkalmazása Zwykła lemezek széles körben alkalmazhatók. Felhasználhatók az alábbiak építésére: fali burkolatok szabadonálló előtétfalak függesztett álmennyezetek önhordó mennyezetek tetőterek beépítése más, nem teherhordó, könnyű beépítések A lemezek szállítása, tárolása és szerelése A belterek magas minőségű kikészítése Zwykła lemezek felhasználásával a következő ajánlások betartásával érhető el: g-k lemezeket az oldalsó éllel függőlegesen visszük vagy alkalmas szállítóeszköz segítségével szállítunk (villás targonca, szállítjuk, szállító kocsi), Zwykła g-k lemezeket száraz, lapos alapzaton (raklapokon vagy legfeljebb 35 cm-ként elhelyezett faalátéteken) tároljuk. Az ilyen tárolás véd a sérülések (deformálódás vagy törés) ellen, Zwykła g-k lemezeket és más gipsztermékeket nedvesség és időjárási tényezők hatása ellen kell védeni. A tárolást és a szerelést zárt helyiségekben, +5 C és +40 C közötti hőmérsékleten, legfeljebb 70% páratartalom mellett kell megoldani, a tárolás során megnedvesedett lemezeket szerelés előtt teljesen ki kell szárítani. Ehhez a lemezeket vízszintesen, lapos alapzaton, a levegő szabad áramlásának biztosításával kell kirakni, a lemezek tárolása során figyelembe kell venni az alapzat teherbíró képességét. Például: 50 db 12,5 mm vastagságú Zwykła lemez az alapzat számára kb. 400 kg/m 2 terhelést jelent.

5 MEGOLDÁSOK KATALÓGUSA OLDAL 5 Zwykła lemezek közötti csatlakozások fugázása Zwykła lemezek közötti csatlakozások fugázását Start és Finis masszák segítségével kell végezni. A fugák optimális szilárdságát és a repedések kisebb kockázatát a glettelő masszák csak ilyen, a Zwykła lemezzel együtt rendszerként alkalmazott összekötése biztosítja. A lemezek között csatlakozások erősítésére használhatjuk a papír- vagy üvegszálas erősítőszalagot. A fugázást a gyártó általános ajánlásai szerint kell végezni. Zwykła lemezek felületének előkészítése Zwykła lemezekből készült elemek sima felülettel rendelkeznek, mely tökéletes a további előkészítésre: festés és bevonás különböző felületkezelő anyagokkal. Be kell tartani a festékek, tapéták vagy kerámialapok gyártóinak ajánlásait. Ideálisan sima felület, azaz Gipsz Glettelési Szint PSG3[Q3] eléréséhez ajánlott az egész felületet Gładka (Sima), Eko glettelő massza vagy Efekt kész masszával glettelni. Biztonság A termék veszélyes vegyületeket nem tartalmaz. A lemez gyorsan forgó szerszámmal történő vágása esetén védőálarcot kell viselni. G-k lemezekből készült szárazépítési rendszerek kivitelezési és átvételi műszaki feltételek szerint, Lengyel Gipsztársulat (PSG) Műszaki dokumentáció Leírás Alkalmazási terület Típusok SINIAT szerint Zwykła 12,5 gipszkarton lemez Gipszkarton lemez az alapvető építőipari megoldásokra, széles körben alkalmazható. A lemez magja természetes gipszből készül. Gyári él - KPOS. Standard lemezek fali és mennyezeti burkolatok készítésére, válaszfalak építésére ill. különböző építőipari elemek előregyártására. Legfeljebb 70% páratartalmú helyiségekben alkalmazható. Zwykła Zwykła 12,5 gipszkarton lemez műszaki dokumentációja Használati tulajdonságok nyilatkozat [DoP] PZH Higiéniai Tanúsítvány Biztonsági adatlap [REACH] Kapcsolódó dokumentáció [PN-EN 520+A1:2012 szabvány] 2 Táblázat: Műszaki dokumentáció ok Zwykła esetén 12,5 Szélesség 1200 Hosszúság Zwykła esetén 2000; 2600; 3000 Lemez típusa PN-EN 520+A1:2012 szerint A Tűzre való reakció PN-EN 520+A1:2012 szerint A2-s1,d0 Hosszirányú hajlítószilárdság PN-EN 520+A1:2012 szerint 550 N Keresztirányú hajlítószilárdság PN-EN 520+A1:2012 szerint 210 N Vízgőz áteresztése (vízgőz diffúzió ellenőrzése számára) [λ] 10 Hőellenállás (hővezetőképességként kifejezve) [λ] 0,25 W (m.k) Térfogati sűrűség 600 kg/m 3 Felületi sűrűség (névleges) 7,5 kg/m 2 Ha műszaki tanácsra van szüksége, vegye fel a kapcsolatot a Műszaki- ill. Műszaki - Kereskedelmi Tanácsadónkkal (elérhetőség az alapvető rendszer megoldások Katalógusának végén) 1 Táblázat: Zwykła lemez műszaki paraméterei PN-EN 520+A1:2012 szabvány szerint. Zwykła kapható típusai Jel Él fajta Standard méretek vast. x szél. x hossz. 1 m 2 súlya kg m 2 száma a raklapon Lemezek száma a raklapon Raklap súlya kg KPOS 12,5x1200x2000 7, KPOS 12,5x1200x2600 7, KPOS 12,5x1200x3000 7,

6 OLDAL 6 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK LEMEZEK ÚJ CSOMAGOLÁSI MÓDSZERE AZ ÉPÍTŐIPARI ANYAGOK FORGALMAZÁSI KÖLTSÉGEINEK JELENTŐS CSÖKKENTÉSÉT JELENTI A NÖVEKVŐ PIACI IGÉNYEK MEGKÖVETELIK A FORGALMAZÓKTÓL, HOGY A RAKTÁRON ÁLLANDÓAN RENDELKEZÉSRE ÁLLÓ VÁLASZTÉKOT BŐVÍTSÉK. EZ A FOLYAMAT VISSZAFORDÍTHATATLAN ÉS TOVÁBB FOG HALADNI AZ ÉPÍTŐIPARI ANYAGOK FORGALMAZÁSÁNAK FEJLŐDÉSÉVEL ÉS SZAKOSODÁSÁVAL AZ EGÉSZ ORSZÁG TERÜLETÉN. Nagyobb m 2 száma a raklapon 6%-kal alacsonyabb tárolási költségek az Ön cégénél A vevőink elvárásainak megfelelően SINIAT módosította a Zwykła lemezek mennyiségének csomagolási módját a raklapon. Négy lemez hozzáadásával (jelenleg 66 db/raklap) 6%-kal növeltük a raktárgazdálkodás hatékonyságát az Önök cégénél. A számítások az alább megadott, a piacunkon raktározási költségek meghatározására legtöbbször szolgáló képlet alapján készültek. Raktározási költségek tényező Kmj = Kmc Omr Kmc - összes raktározási költség a vizsgált időszakban (EUR) Omr - raktári forgalom nagysága kiadás szerint a vizsgált időszakban (EUR) Ez a raktár hatékonyságának mérésére szolgáló egyik alapvető mutató. Lehetővé teszi a raktári tevékenység takarékosságának figyelését az egymás után következő időszakokban. Előnye az, hogy eléggé precízen jellemzi a raktár alapvető funkcióját.

7 MEGOLDÁSOK KATALÓGUSA OLDAL 7 Kisebb szállítási költség a vevőhöz azonos raklaphely mellett a teherautón a berakodott m 2 száma 6%-kal növekszik nő az Ön cégének hatékonysága! A szállítás energiaigényességével különböző nemzetközi szervezetek és intézmények dokumentumai foglalkoznak, főleg a klímaváltozások üvegház hatású gázok csökkentett kibocsátásának útján történő megakadályozásával kapcsolatban. A szállítás világszerte, hasonlóan mint Európában a légkörbe kibocsátott gázok nagy részéért felelős. A Világbank és az OECD szakértői szerint a szállításból eredő kibocsátások nagysága csaknem megduplázódik a években. Előrejelzés szerint a kibocsátást sem sikerül 35%-ra csökkenteni 2020 évig. A vevői elvárásoknak eleget téve már most úgy döntöttünk, hogy csökkentjük a gipszkarton lemez szállításával kapcsolatos költségeket. Zwykła lemezek nagyobb mennyisége a raklapon jelenleg 66 darab lehetővé teszi a vevőhöz kimenő szállítás hatékonyságának növelését. Belső szállítás alacsonyabb munkaköltségei Zwykła lemezek új csomagolási módja mellett a villástargonca kezelői kevesebbet közlekednek majd a raktárban. Azonos számú m 2 szállításához kb. 6%-kal csökkentjük a napi menetek számát. Ebből adódó éves megtakarítások szállítási egységenként több ezer zloty megtakarítását jelenthetik. Szállítás energetikai hatékonyságának javítása Lengyelországban c. szakvélemény a rendelkezésre álló eszközök elemzése és intézkedési javaslatok. Közlekedési, Építőipari és Tengergazdálkodás Minisztérium, Varsó, december.

8 OLDAL 8 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK ZWYKŁA (NORMÁL) LEMEZEK ÚJ FORMULÁJA A MUNKA NAGYOBB HATÉKONYSÁGÁT JELENTI AZ ÉPÍTKEZÉSEN ZWYKŁA (NORMÁL) ÚJ FORMULÁJÁNAK ALKALMAZÁSÁVAL AZ ÉPÍTŐIPARI KIVITELEZŐ JELENTŐSEN NÖVELI MUNKÁJÁNAK HATÉKONYSÁGÁT, AMI VALÓS MEGTAKARÍTÁSOKBAN JELENIK MEG. Zwykła fő előnyei a kivitelező/ magánépíttető szempontjából három kategóriába csoportosíthatók. Belső és külső szállítás költségeinek csökkentése Könnyebb Zwykła lemezek lehetővé teszik az építkezésre való szállítás költségeinek jelentős csökkentését. Emellett a Zwykła lemezek új előnyei közvetlen befolyással vannak az építkezésen szükséges munkaráfordítások csökkentésére. Könnyebb szerelés nagyobb munkahatékonyság, akár 12%-kal a könnyebb megmunkálás és szerelés révén. Javítja az emberek munkakomfortját azzal, hogy a lemez súlya a standard piaci termékekhez képest több, mint 6%-kal kisebb. Alacsonyabb szárazépítési m 2 munkadíja akár 10%- kal m 2 -ként Zwykła lemezek építkezésre való leszállításának jobb lehetősége révén csökkenti a kivitelezés költségeit. A lemezek kisebb súlyának köszönhetően a kivitelezők nyolc munkaóra alatt több szárazépítési négyzetmétert képesek beépíteni. A megoldások kiválasztásában a Siniat szakemberei segítenek-lásd Siniat tanácsadók névjegyzéke. Az új Zwykła lemezekkel gyorsabban dolgozik

9 MEGOLDÁSOK KATALÓGUSA OLDAL 9 ZWYKŁA (NORMÁL) LEMEZEK A KÖRNYEZETVÉDELEM ÉS FENNTARTHATÓ FEJLŐDÉS SZEM ELŐTT TARTÁSÁVAL JÖTTEK LÉTRE Gipszkarton lemez gyár Leszcze-ben A gyár a Nida folyó völgyének közelében található, rendkívüli természeti és klíma értékekkel bíró területen. Az üzemet és a gyártásszervezést úgy tervezték, hogy a Nida Völgy festői környezete semmilyen kárt ne szenvedjen. A gyártási hulladékok azonnal feldolgozásra készek. A Zwykła g-k lemez új formulája lehetővé tette számunkra, hogy: csökkenjen a gáz fogyasztása 3,9% csökkenjen a víz fogyasztása 2,6% kisebb legyen a CO 2 kibocsátás 3,9% Zwykła alapú szárazépítési rendszerek az épületek életciklusa befejezése után könnyen leszerelhetők és 100%-ban újrahasznosíthatók ill. visszanyerhetők. Siniat ISO tanúsítvánnyal rendelkezik környezetirányítási rendszer A dokumentáció kidolgozásában résztvevők intenzív munkája, a javító intézkedések megvalósítása és a cég tökéletesítése eredményre vezetett ISO Környezetirányítási Tanúsítvány formájában. Siniat Sp. z o.o. székhelye Varsóban g-k lemez Gyártóüzem Leszcze-ben fémprofil Gyártóüzem Gacki-ban gipszkeverékek Gyártóüzem Koninban Mikor és hol tartották a külső auditot? Siniat társaság minősítési folyamata decemberében kezdődött. Az audit I. fázisa Koninban történt és a kidolgozott dokumentáció ellenőrzését foglalta magában. Az audit II. fázisának a gyártóüzemekben volt helye: Gacki fémprofilok, Leszcze g-k lemezek, Konin gipszkeverékek, ahol ellenőrizték az üzletviteli folyamatok működését, jogi kötelezettségek betartását, méréseket, ellenőrzéseket és felügyeletet tartottak a Környezetirányítási Rendszer alkalmazott dokumentációjára vonatkozólag. Ki felügyelte az audit lefolytatását? A külső auditot a világon elismert, DEKRA független minősítő szervezet végezte.

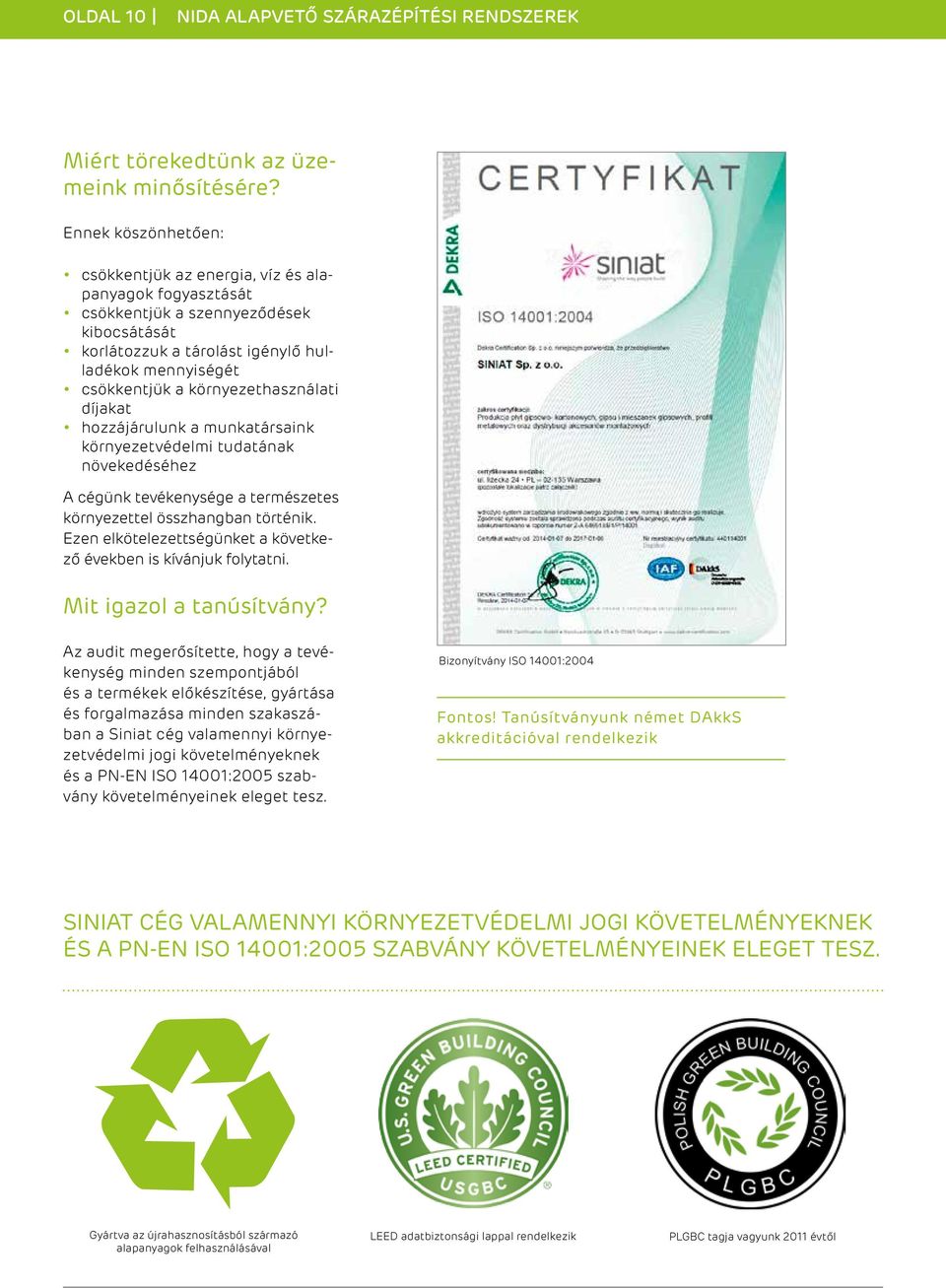

10 OLDAL 10 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK Miért törekedtünk az üzemeink minősítésére? Ennek köszönhetően: csökkentjük az energia, víz és alapanyagok fogyasztását csökkentjük a szennyeződések kibocsátását korlátozzuk a tárolást igénylő hulladékok mennyiségét csökkentjük a környezethasználati díjakat hozzájárulunk a munkatársaink környezetvédelmi tudatának növekedéséhez A cégünk tevékenysége a természetes környezettel összhangban történik. Ezen elkötelezettségünket a következő években is kívánjuk folytatni. Mit igazol a tanúsítvány? Az audit megerősítette, hogy a tevékenység minden szempontjából és a termékek előkészítése, gyártása és forgalmazása minden szakaszában a Siniat cég valamennyi környezetvédelmi jogi követelményeknek és a PN-EN ISO 14001:2005 szabvány követelményeinek eleget tesz. Bizonyítvány ISO 14001:2004 Fontos! Tanúsítványunk német DAkkS akkreditációval rendelkezik SINIAT CÉG VALAMENNYI KÖRNYEZETVÉDELMI JOGI KÖVETELMÉNYEKNEK ÉS A PN-EN ISO 14001:2005 SZABVÁNY KÖVETELMÉNYEINEK ELEGET TESZ. Gyártva az újrahasznosításból származó alapanyagok felhasználásával LEED adatbiztonsági lappal rendelkezik PLGBC tagja vagyunk 2011 évtől

11 MEGOLDÁSOK KATALÓGUSA OLDAL 11 A PIACON G-K LEMEZEK ELSŐ GYÁRTJÓJAKÉNT SINIAT MEGSZEREZTE ZWYKŁA (NORMÁL) TERMÉK SZÁMÁRA AZ IC PLGBC MINŐSÍTŐ INTÉZET ALAPÍTVÁNY ÁLTAL KIADOTT AJÁNLÁSI TANÚSÍTVÁNYT IC PLGBC tanúsítvány Többkritériumos minősítési rendszerek rendkívül fontosak a kiegyenlített építőipar fejlődése fenntartható. Az igazán zöld termék vagy épület megkülönböztetésére egyetlen mód a független szervezet által kiadott minősítés. Az IC PLGBC tanúsítvány azt mutatja, hogy a termék ill. építőipari anyag 2 kritérium szerint került értékelésre: lehetséges hozzájárulás az épületek LEED minősítéséhez használat során kedvező befolyás az egészségre vagy környezetre LEED az épületek zöld értékelésének az US Green Building Council által kidolgozott többkritériumos Rendszere. LEED az US Green Building Council bejegyzett védjegye. Az IC PLGBC Minősítési Intézet Alapítvány egy független, kormánykívüli szervezet. Zwykła termék IC PLGBC általi minősítésének célja: a gyártó segítése abban, hogy a termékét értékesnek minősítsék az US Green Building Council által kidolgozott LEED minősítés során segítség a tervezési csoportok számára az épületek létrehozásához hasznos információk világos és tömör módon történő összegyűjtésében, a LEED többkritériumos értékelés rendszer segítségével azon információk bemutatása, melyek az egyes MR kreditekben optimális értékek eléréséhez járulnak hozzá a LEED minősítési folyamat során. IC PLGBC Fundacja Instytut Certy kacji IC PLGBC Certi cate of Recommendation Siniat Product: Nida Zwykła 12.5 Fundacja Instytut Certy kacji IC PLGBC is a non-governmental organization dedicated to promoting sustainable design, construction and operations in Poland. IC PLGBC s mission is to positively in uence the Polish construction industry by recognizing and promoting green building products and materials. Agnes Vorbrodt Prezes / Chairman Certi cate valid from May May 2015

12 ZWYKŁA (NORMÁL) ALAPÚ ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK A FEJEZET TARTALMA SZÁRAZVAKOLATOK GIPSZRAGASZTÓN 14 ÁLLÍTHATÓ KENGYELRE SZERELT ELŐTÉTFALAK 15 SZABADONÁLLÓ ELŐTÉTFALAK C PROFILOKON 16 SZABADONÁLLÓ ELŐTÉTFALAK UAR PROFILOKON 18 VÁLASZFALAK 22 KÉTSOROS VÁLASZFALAK 25 INSTALLÁCIÓS VÁLASZFALAK 28 FÜGGESZTETT ÁLMENNYEZETEK 30 ÖNHORDÓ ÁLMENNYEZETEK 32 AKNAFALAK BURKOLATAI 34 TETŐTEREK BEÉPÍTÉSE 38

13

14 OLDAL 14 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK SZÁRAZVAKOLATOK GIPSZRAGASZTÓN g-k lemezek közötti fuga gipszmasszából a erősítőszalaggal mm Klej T típus gipsz ragasztóhabarcs gipszkarton lemez Jelleg részlet Rendszer megnevezése Tynk (Szárazvakolat) Rögzítés az alapzathoz Borítás gipszlemezekkel Jelölés szabvány szerint Teljes vastagság Maximális magasság Súly Tűzveszélyességi osztály [kg] [kg] [min] 12,5/Zwykła Klej Typ T Zwykła 12,5 A 25, ,0-70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása.

15 MEGOLDÁSOK KATALÓGUSA OLDAL 15 ÁLLÍTHATÓ KENGYELRE SZERELT ELŐTÉTFALAK lemezcsavarok 3,5 x 9,1/11 mm ES 60 rögzítő elem Szigetelőanyag ásványgyapjú (opció) gipszkarton lemez lemezcsavarok 3,5 x 25 mm max 1200 mm CD 60 profil UD 27 profil dűbel tömítő szalag hangszigeteléshez Borítás gipszlemezekkel Teherhordó szerkezet Szigetelőanyag Maximális magasság Hangszigetelés növekedése 1m 2 beépítés súlya Rendszer megnevezése Tűzveszélyességi osztály Jelleg részlet Tynk (Előtétfal) Rögzítő elemek távolsága Teherhordó profilok távolsága Rw max Rw max [min] CD/ES-12,5/Zwykła CD/ES-25/Zwykła CD/EL-12,5/Zwykła CD/EL-25/Zwykła PK48-12,5/Zwykła PK48-25/Zwykła Zwykła 12, opció Zwykła 2x12, opció Zwykła 12, opció Zwykła 2x12, opció Zwykła 12, opció Zwykła 2x12, opció Korlátozás nélkül Korlátozás nélkül Korlátozás nélkül Korlátozás nélkül Korlátozás nélkül Korlátozás nélkül 11 10, , , , , ,0-70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása.

16 OLDAL 16 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK SZABADONÁLLÓ ELŐTÉTFALAK Szigetelőanyag ásványgyapjú (opció) gipszkarton lemez lemezcsavarok 3,5 x 25 mm C profil U profil dűbel tömítő szalag hangszigeteléshez Rendszer megnevezése Borítás gipszlemezekkel Teherhordó szerkezet Szigetelőanyag Maximális magasság 2) 1m 2 beépítés súlya Hangszigetelés Tűzveszélyességi osztály Jelleg részlet Tynk (Előtétfal) profil típusa profilok tengely távolsága Hangszigetelés tekintetében Ásványgyapjú Sűrűség [kg/m 3 ] C50-12,5/Zwykła Zwykła 12,5 C , ,0 - C50-25/Zwykła Zwykła 2x12,5 C , ,0 - C75-12,5/Zwykła Zwykła 12,5 C , ,0 - C75-25/Zwykła Zwykła 2x12,5 C , ,0 - C75-12,5/Zwykła Zwykła 12,5 C , ,0 - C75-25/Zwykła Zwykła 2x12,5 C , ,0 - C100-12,5/Zwykła Zwykła 12,5 C , ,0 - C100-25/Zwykła Zwykła 2x12,5 C , ,0 - C100-12,5/Zwykła Zwykła 12,5 C , ,0 - C100-25/Zwykła Zwykła 2x12,5 C , ,0 - C100-12,5/Zwykła Zwykła 12,5 C , ,0 - C100-25/Zwykła Zwykła 2x12,5 C , ,0 - Rw Ra1 [kg] [min] 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK.

17 MEGOLDÁSOK KATALÓGUSA OLDAL 17 Szigetelőanyag Ásványgyapjú (opcja) gipszkarton lemez g-k lemezek közötti fuga gipszmasszából erősítőszalaggal lemezcsavarok 3,5 x 25 mm 2x C profil U profil dűbel tömítő szalag hangszigeteléshez Rendszer megnevezése Borítás gipszlemezekkel Teherhordó szerkezet Szigetelőanyag 1m 2 beépítés súlya Hangszigetelés növek- Maximális magasság 2) edése Tűzveszélyességi osztály Jelleg részlet Tynk (Előtétfal) profil típusa profilok tengely távolsága Hangszigetelés tekintetében Ásványgyapjú Sűrűség [kg/m 3 ] Rw max [kg] [min] CC50-12,5/Zwykła Zwykła 12,5 2xC opció ,0 - CC50-25/Zwykła Zwykła 2x12,5 2xC opció ,0 - CC75-12,5/Zwykła Zwykła 12,5 2xC opció ,0 - CC75-25/Zwykła Zwykła 2x12,5 2xC opció ,0 - CC100-12,5/Zwykła Zwykła 12,5 2xC opció ,0 - CC100-25/Zwykła Zwykła 2x12,5 2xC opció ,0-70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK.

18 OLDAL 18 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK SZABADONÁLLÓ ELŐTÉTFALAK Szigetelőanyag ásványgyapjú (opció) g-k lemezek közötti fuga gipszmasszából erősítőszalaggal gipszkarton lemez lemezcsavarok 3,5 x 25 mm UAR profil Szögvas UA profilhoz dűbel U profil tömítő szalag hangszigeteléshez Rendszer megnevezése Borítás gipszlemezekkel Teherhordó szerkezet Szigetelőanyag Maximális magasság 2) 1m 2 beépítés súlya Hangszigetelés Tűzveszélyességi osztály Jelleg részlet Tynk (Előtétfal) profil típusa profilok tengely távolsága Hangszigetelés tekintetében Ásványgyapjú Sűrűség [kg/m 3 ] UAR50-12,5/Zwykła Zwykła 12,5 UAR , ,0 - Rw Ra1 [kg] [min] UAR50-25/Zwykła Zwykła 2x12,5 UAR , ,0 - UAR75-12,5/Zwykła Zwykła 12,5 UAR , ,0-70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK.

19 MEGOLDÁSOK KATALÓGUSA OLDAL 19 Rendszer megnevezése Borítás gipszlemezekkel Teherhordó szerkezet Szigetelőanyag Maximális magasság 2) 1m 2 beépítés súlya Hangszigetelés Tűzveszélyességi osztály Jelleg részlet Tynk (Előtétfal) profil típusa profilok tengely távolsága Hangszigetelés tekintetében Ásványgyapjú Sűrűség [kg/m 3 ] UAR75-25/Zwykła Zwykła 2x12,5 UAR , ,0 - Rw Ra1 [kg] [min] UAR75-12,5/Zwykła Zwykła 12,5 UAR , ,0 - UAR75-25/Zwykła Zwykła 2x12,5 UAR , ,0 - UAR100-12,5/Zwykła Zwykła 12,5 UAR , ,0 - UAR100-25/Zwykła Zwykła 2x12,5 UAR , ,0 - UAR100-12,5/Zwykła Zwykła 12,5 UAR , ,0 - UAR100-25/Zwykła Zwykła 2x12,5 UAR , ,0 - UAR100-12,5/Zwykła Zwykła 12,5 UAR , ,0 - UAR100-25/Zwykła Zwykła 2x12,5 UAR , ,0 - UARUAR50-12,5/Zwykła Zwykła 12,5 2xUAR opció ,0 - UARUAR50-25/Zwykła Zwykła 2x12,5 2xUAR opció ,0 - UARUAR75-12,5/Zwykła Zwykła 12,5 2xUAR opció ,0 - UARUAR75-25/Zwykła Zwykła 2x12,5 2xUAR opció ,0 - UARUAR100-12,5/Zwykła UARUAR100-25/Zwykła Zwykła 12,5 2xUAR opció ,0 - Zwykła 2x12,5 2xUAR opció ,0-70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK.

20 OLDAL 20 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK MAXIMÁLIS MAGASSÁGOK MEGVÁLASZTÁSÁRA SZOLGÁLÓ TÁBLÁZATOK TYNK (SZÁRAZÉPÍTÉSI) RENDSZERBEN A C50, C75, C100 TEHERHORDÓ SZERKEZET SŰRÍTETT TÁVOLSÁGÁNAK ÉS/VAGY MEGDUPLÁZÁSÁNAK ALKALMAZÁSA ESETÉN TŰZÁLLÓSÁG NÉLKÜL Rendszer megnevezése Tynk (Előtétfal) borítás rétegek száma profil típusa szerkezet típusa profilok tengely távolsága Maximális magasság 2) C50-12,5 1x12,5 C50/U C x12,5 és több C50/U C50-12, x12,5 C50/U C x12,5 és több C50/U C50-12, x12,5 C50/U C x12,5 és több C50/U CC50-12,5 1x12,5 2xC50/U CC x12,5 és több 2xC50/U CC50-12, x12,5 2xC50/U CC x12,5 és több 2xC50/U CC50-12, x12,5 2xC50/U CC x12,5 és több 2xC50/U C75-12,5 1x12,5 C75/U C x12,5 és több C75/U C75-12, x12,5 C75/U C x12,5 és több C75/U C75-12, x12,5 C75/U C x12,5 és több C75/U CC75-12,5 1x12,5 2xC75/U CC x12,5 és több 2xC75/U CC75-12, x12,5 2xC75/U CC x12,5 és több 2xC75/U CC75-12, x12,5 2xC75/U CC x12,5 és több 2xC75/U C100-12,5 1x12,5 C100/U C x12,5 és több C100/U C100-12, x12,5 C100/U C x12,5 és több C100/U C100-12, x12,5 C100/U C x12,5 és több C100/U CC100-12,5 1x12,5 2xC100/U CC x12,5 és több 2xC100/U CC100-12, x12,5 2xC100/U CC x12,5 és több 2xC100/U CC100-12, x12,5 2xC100/U CC x12,5 és több 2xC100/U Megengedhető valamennyi típusú gipszkarton lemez és gipszlemez alkalmazása. 2) Maximális magasság az ITB 1060/14/R65NK műszaki vélemény szerint.

21 MEGOLDÁSOK KATALÓGUSA OLDAL 21 MAXIMÁLIS MAGASSÁGOK MEGVÁLASZTÁSÁRA SZOLGÁLÓ TÁBLÁZATOK TYNK (SZÁRAZÉPÍTÉSI) RENDSZERBEN A UAR50, UAR75, UAR100 TEHERHORDÓ SZERKEZET SŰRÍTETT TÁVOLSÁGÁNAK ÉS/VAGY MEGDUPLÁZÁSÁNAK ALKALMAZÁSA ESETÉN TŰZÁLLÓSÁG NÉLKÜL Rendszer megnevezése Tynk (Előtétfal) borítás rétegek száma Megengedhető valamennyi típusú gipszkarton lemez és gipszlemez alkalmazása. 2) Maximális magasság az ITB 1060/14/R65NK műszaki vélemény szerint. profil típusa szerkezet típusa profilok tengely távolsága Maximális magasság 2) UAR50-12,5 1x12,5 UAR50/U UAR x12,5 és több UAR50/U UAR50-12, x12,5 UAR50/U UAR x12,5 és több UAR50/U UAR50-12, x12,5 UAR50/U UAR x12,5 és több UAR50/U UARUAR50-12,5 1x12,5 2xUAR50/U UARUAR x12,5 és több 2xUAR50/U UARUAR50-12, x12,5 2xUAR50/U UARUAR x12,5 és több 2xUAR50/U UARUAR50-12, x12,5 2xUAR50/U UARUAR x12,5 és több 2xUAR50/U UAR75-12,5 1x12,5 UAR75/U UAR x12,5 és több UAR75/U UAR75-12, x12,5 UAR75/U UAR x12,5 és több UAR75/U UAR75-12, x12,5 UAR75/U UAR x12,5 és több UAR75/U UARUAR75-12,5 1x12,5 2xUAR75/U UARUAR x12,5 és több 2xUAR75/U UARUAR75-12, x12,5 2xUAR75/U UARUAR x12,5 és több 2xUAR75/U UARUAR75-12, x12,5 2xUAR75/U UARUAR x12,5 és több 2xUAR75/U UAR100-12,5 1x12,5 UAR100/U UAR x12,5 és több UAR100/U UAR100-12, x12,5 UAR100/U UAR x12,5 és több UAR100/U UAR100-12, x12,5 UAR100/U UAR x12,5 és több UAR100/U UARUAR100-12,5 1x12,5 2xUAR100/U UARUAR x12,5 és több 2xUAR100/U UARUAR100-12, x12,5 2xUAR100/U UARUAR x12,5 és több 2xUAR100/U UARUAR100-12, x12,5 2xUAR100/U UARUAR x12,5 és több 2xUAR100/U

22 OLDAL 22 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK VÁLASZFALAK Szigetelőanyag ásványgyapjú C profil g-k lemezek közötti fuga gipszmasszából erősítőszalaggal gipszkarton lemez lemezcsavarok 3,5 x 25 mm U profil dűbel tömítő szalag hangszigeteléshez Jelleg részlet Rendszer megnevezése Ściana (Installációs válaszfalak) Borítás gipszlemezekkel Hangszigetelés szempontjából Szigetelőanyag Sűrűség [kg/m 3 ] Tűzállóság szempontjából Sűrűség [kg/m 3 ] Maximális magasság - h 2) Hangszigetelés Tűzállóság tekintetében Rw Ra1 1m 2 beépítés súlya 75A50/Zwykła C50 Zwykła 12, , ,0 EI15 75A50/Zwykła C50 Zwykła 12, ,0 EI15 75AA50/Zwykła 2xC50 Zwykła 12, , ,0 EI15 75AA50/Zwykła 2xC50 Zwykła 12, ,0 EI15 100A75/Zwykła C75 Zwykła 12, , ,0 EI15 100A75/Zwykła C75 Zwykła 12, ,0 EI15 100A75/Zwykła C75 Zwykła 12, , ,0 EI15 100A75/Zwykła C75 Zwykła 12, ,0 EI15 100AA75/Zwykła 2xC75 Zwykła 12, , ,0 EI15 [kg] Rácsszerkezet Tűzveszélyességi osztály 3) Szabvány 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK. 3) Tűzveszélyességi osztály LBO-546-K/14.

23 MEGOLDÁSOK KATALÓGUSA OLDAL 23 Jelleg részlet Rendszer megnevezése Ściana (Installációs válaszfalak) Borítás gipszlemezekkel Hangszigetelés szempontjából Szigetelőanyag Sűrűség [kg/m 3 ] Tűzállóság szempontjából Sűrűség [kg/m 3 ] Maximális magasság - h 2) Hangszigetelés Tűzállóság tekintetében Rw Ra1 1m 2 beépítés súlya 100AA75/Zwykła 2xC75 Zwykła 12, ,0 EI15 100AA75/Zwykła 2xC75 Zwykła 12, , ,0 EI15 100AA75/Zwykła 2xC75 Zwykła 12, ,0 EI15 125A100/Zwykła C100 Zwykła 12, , ,0 EI15 125A100/Zwykła C100 Zwykła 12, ,0 EI15 125A100/Zwykła C100 Zwykła 12, , ,0 EI15 125A100/Zwykła C100 Zwykła 12, ,0 EI15 125A100/Zwykła C100 Zwykła 12, , ,0 EI15 125A100/Zwykła C100 Zwykła 12, ,0 EI15 125AA100/Zwykła 2xC100 Zwykła 12, , ,0 EI15 125AA100/Zwykła 2xC100 Zwykła 12, ,0 EI15 125AA100/Zwykła 2xC100 Zwykła 12, , ,0 EI15 125AA100/Zwykła 2xC100 Zwykła 12, ,0 EI15 125AA100/Zwykła 2xC100 Zwykła 12, , ,0 EI15 125AA100/Zwykła 2xC100 Zwykła 12, ,0 EI15 100A50/Zwykła C50 Zwykła 2x12, , ,0 EI60 100A50/Zwykła C50 Zwykła 2x12, ,0 EI60 100AA50/Zwykła 2xC50 Zwykła 2x12, , ,0 EI60 100AA50/Zwykła 2xC50 Zwykła 2x12, ,0 EI60 125A75/Zwykła C75 Zwykła 2x12, , ,0 EI60 125A75/Zwykła C75 Zwykła 2x12, ,0 EI60 125A75/Zwykła C75 Zwykła 2x12, , ,0 EI60 125A75/Zwykła C75 Zwykła 2x12, ,0 EI60 125AA75/Zwykła 2xC75 Zwykła 2x12, , ,0 EI60 125AA75/Zwykła 2xC75 Zwykła 2x12, ,0 EI60 125AA75/Zwykła 2xC75 Zwykła 2x12, , ,0 EI60 125AA75/Zwykła 2xC75 Zwykła 2x12, ,0 EI60 150A100/Zwykła C100 Zwykła 2x12, , ,0 EI60 150A100/Zwykła C100 Zwykła 2x12, ,0 EI60 150A100/Zwykła C100 Zwykła 2x12, , ,0 EI60 150A100/Zwykła C100 Zwykła 2x12, ,0 EI60 150A100/Zwykła C100 Zwykła 2x12, , ,0 EI60 150A100/Zwykła C100 Zwykła 2x12, ,0 EI60 150AA100/Zwykła 150AA100/Zwykła 150AA100/Zwykła 150AA100/Zwykła 150AA100/Zwykła 150AA100/Zwykła [kg] Rácsszerkezet Tűzveszélyességi osztály 3) Szabvány 2xC100 Zwykła 2x12, , ,0 EI60 2xC100 Zwykła 2x12, ,0 EI60 2xC100 Zwykła 2x12, , ,0 EI60 2xC100 Zwykła 2x12, ,0 EI60 2xC100 Zwykła 2x12, , ,0 EI60 2xC100 Zwykła 2x12, ,0 EI60 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK. 3) Tűzveszélyességi osztály LBO-546-K/14.

24 OLDAL 24 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK MAXIMÁLIS MAGASSÁGOK MEGVÁLASZTÁSÁRA SZOLGÁLÓ TÁBLÁZATOK ŚCIANA (VÁLASZFAL) RENDSZERBEN A C50, C75, C100 TEHERHORDÓ SZERKEZET SŰRÍTETT TÁVOLSÁGÁNAK ÉS/VAGY MEGDUPLÁZÁSÁNAK ALKALMAZÁSA ESETÉN TŰZÁLLÓSÁG NÉLKÜL Rendszer megnevezése Ściana (Installációs válaszfalak) borítás rétegek száma szerkezet típusa profilok tengely Maximális magasság profil típusa távolsága 75A50 12,5 C50/U A ,5 C50/U A ,5 C50/U AA50 12,5 2xC50/U AA ,5 2xC50/U AA ,5 2xC50/U A75 12,5 C75/U A ,5 C75/U A ,5 C75/U AA75 12,5 2xC75/U AA ,5 2xC75/U AA ,5 2xC75/U A100 12,5 C100/U A ,5 C100/U A ,5 C100/U AA100 12,5 2xC100/U AA ,5 2xC100/U AA ,5 2xC100/U A50 2x12,5 C50/U A x12,5 C50/U A x12,5 C50/U AA50 2x12,5 2xC50/U AA x12,5 2xC50/U AA x12,5 2xC50/U A75 2x12,5 C75/U A x12,5 C75/U A x12,5 C75/U AA75 2x12,5 2xC75/U AA x12,5 2xC75/U AA x12,5 2xC75/U A100 2x12,5 C100/U A x12,5 C100/U A x12,5 C100/U AA100 2x12,5 2xC100/U AA x12,5 2xC100/U AA x12,5 2xC100/U Műszaki vélemény ITB 1060/14/R65NK.

25 MEGOLDÁSOK KATALÓGUSA OLDAL 25 VÁLASZFALAK Szigetelőanyag ásványgyapjú C profil lemezcsavarok 3,5 x 25 mm gipszkarton lemez U profil dűbel tömítő szalag hangszigeteléshez g-k lemezek közötti fuga gipszmasszából erősítőszalaggal Rendszer megnevezése Rácsszerkezet Borítás gipszlemezekkel Szigetelőanyag 1m 2 beépítés súlya Fal maximális Hangszigetelés magassága - h 2) Tűzveszélyességi osztály 3) Jelleg részlet Ściana (Installációs válaszfalak) Hangszigetelés szempontjából Tűzállóság szempontjából Sűrűség [kg/m 3 ] Sűrűség [kg/m 3 ] Tűzállóság tekintetében 155B50/Zwykła C50+C50 Zwykła 2x12,5 2x50 14, ,0 EI60 155B50/Zwykła C50+C50 Zwykła 2x12,5 2x ,0 EI60 155BB50/Zwykła 2xC50+2xC50 Zwykła 2x12,5 2x50 14, ,0 EI60 155BB50/Zwykła 2xC50+2xC50 Zwykła 2x12,5 2x ,0 EI60 205B75/Zwykła C75+C75 Zwykła 2x12,5 2x50 14, ,0 EI60 205B75/Zwykła C75+C75 Zwykła 2x12,5 2x ,0 EI60 205B75/Zwykła C75+C75 Zwykła 2x12,5 2x75 14, ,0 EI60 205B75/Zwykła C75+C75 Zwykła 2x12,5 2x ,0 EI60 205BB75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x50 14, ,0 EI60 205BB75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x ,0 EI60 205BB75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x75 14, ,0 EI60 205BB75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x ,0 EI60 255B100/Zwykła C100+C100 Zwykła 2x12,5 2x50 14, ,0 EI60 255B100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 Rw Ra1 [kg] Szabvány 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK. 3) Tűzveszélyességi osztály LBO-546-K/14.

26 OLDAL 26 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK Rendszer megnevezése Rácsszerkezet Borítás gipszlemezekkel Szigetelőanyag 1m 2 beépítés súlya Fal maximális Hangszigetelés magassága - h 2) Tűzveszélyességi osztály 3) Jelleg részlet Ściana (Installációs válaszfalak) Hangszigetelés szempontjából Tűzállóság szempontjából Sűrűség [kg/m 3 ] Sűrűség [kg/m 3 ] Tűzállóság tekintetében 255B100/Zwykła C100+C100 Zwykła 2x12,5 2x75 14, ,0 EI60 255B100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 255B100/Zwykła C100+C100 Zwykła 2x12,5 2x100 14, ,0 EI60 255B100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 255BB100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x50 14, ,0 EI60 255BB100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 255BB100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x75 14, ,0 EI60 255BB100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 255BB100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x100 14, ,0 EI60 255BB100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 Rw Ra1 [kg] Szabvány 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK. 3) Tűzveszélyességi osztály LBO-546-K/14. Rendszer megnevezése Rácsszerkezet Borítás gipszlemezekkel Szigetelőanyag Maximális Tűzveszélyességi Hangszigetelés súlya 1m magasság 2 beépítés - h 2) osztály 3) Jelleg részlet Ściana (Installációs válaszfalak) Hangszigetelés szempontjából Tűzállóság tekintetében Sűrűség [kg/m 3 ] Tűzállóság szempontjából Sűrűség [kg/m 3 ] 160D50/Zwykła C50+C50 Zwykła 2x12,5 2x50 14, ,0 EI60 160D50/Zwykła C50+C50 Zwykła 2x12,5 2x ,0 EI60 160DD50/Zwykła 2xC50+2xC50 Zwykła 2x12,5 2x50 14, ,0 EI60 160DD50/Zwykła 2xC50+2xC50 Zwykła 2x12,5 2x ,0 EI60 210D75/Zwykła C75+C75 Zwykła 2x12,5 2x50 14, ,0 EI60 210D75/Zwykła C75+C75 Zwykła 2x12,5 2x ,0 EI60 210D75/Zwykła C75+C75 Zwykła 2x12,5 2x75 14, ,0 EI60 210D75/Zwykła C75+C75 Zwykła 2x12,5 2x ,0 EI60 210DD75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x50 14, ,0 EI60 210DD75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x ,0 EI60 210DD75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x75 14, ,0 EI60 210DD75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x ,0 EI60 260D100/Zwykła C100+C100 Zwykła 2x12,5 2x50 14, ,0 EI60 260D100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 260D100/Zwykła C100+C100 Zwykła 2x12,5 2x75 14, ,0 EI60 260D100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 260D100/Zwykła C100+C100 Zwykła 2x12,5 2x100 14, ,0 EI60 260D100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 260DD100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x50 14, ,0 EI60 260DD100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 260DD100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x75 14, ,0 EI60 260DD100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 260DD100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x100 14, ,0 EI60 260DD100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 Rw Ra1 [kg] Szabvány 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK. 3) Tűzveszélyességi osztály LBO-546-K/14.

27 MEGOLDÁSOK KATALÓGUSA OLDAL 27 MAXIMÁLIS MAGASSÁGOK MEGVÁLASZTÁSÁRA SZOLGÁLÓ TÁBLÁZATOK ŚCIANA (VÁLASZFAL) RENDSZERBEN A C50, C75, C100 TEHERHORDÓ SZERKEZET SŰRÍTETT TÁVOLSÁGÁNAK ÉS/VAGY MEGDUPLÁZÁSÁNAK ALKALMAZÁSA ESETÉN TŰZÁLLÓSÁG NÉLKÜL (KÉTSOROS RENDSZERŰ SZERKEZET) Rendszer megnevezése Ściana (Installációs válaszfalak) szerkezet típusa borítás rétegek száma Maximális magasság - h profilok tengely távolsága profil típusa 155B50 2x12,5 C50+C B x12,5 C50+C B x12,5 C50+C BB50 2x12,5 2xC50+2xC BB x12,5 2xC50+2xC BB x12,5 2xC50+2xC B75 2x12,5 C75+C B x12,5 C75+C B x12,5 C75+C BB75 2x12,5 2xC75+2xC BB x12,5 2xC75+2xC BB x12,5 2xC75+2xC B100 2x12,5 C100+C B x12,5 C100+C B x12,5 C100+C BB100 2x12,5 2xC100+2xC BB x12,5 2xC100+2xC BB x12,5 2xC100+2xC Műszaki vélemény ITB 1060/14/R65NK. DUPLA PROFILVÁZRA SZERELT VÁLASZFALAK 10 MM DILATÁCIÓ Rendszer megnevezése Ściana (Installációs válaszfalak) Műszaki vélemény ITB 1060/14/R65NK. szerkezet típusa Maximális borítás rétegek száma magasság - h profilok tengely távolsága profil típusa 160D50 2x12,5 C50+C D x12,5 C50+C D x12,5 C50+C DD50 2x12,5 2xC50+2xC DD x12,5 2xC50+2xC DD x12,5 2xC50+2xC D75 2x12,5 C75+C D x12,5 C75+C D x12,5 C75+C DD75 2x12,5 2xC75+2xC DD x12,5 2xC75+2xC DD x12,5 2xC75+2xC D100 2x12,5 C100+C D x12,5 C100+C D x12,5 C100+C DD100 2x12,5 2xC100+2xC DD x12,5 2xC100+2xC DD x12,5 2xC100+2xC

28 OLDAL 28 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK INSTALLÁCIÓS VÁLASZFALAK C profil Szigetelőanyag ásványgyapjú Összekötő heveder lemezből 300mm magas, min. 2 db oszloponként (max. távolság 1500 mm-ként) lemezcsavarok 3,5 x 25 mm gipszkarton lemez g-k lemezek közötti fuga gipszmasszából erősítőszalaggal U profil dűbel tömítő szalag hangszigeteléshez Jelleg részlet Rendszer megnevezése Rácsszerkezet Borítás gipszlemezekkel Szigetelőanyag Ściana (Installációs válaszfalak) Hangszigetelés szempontjából Tűzállóság tekintetében Sűrűség [kg/m 3 ] Tűzállóság szempontjából Sűrűség [kg/m 3 ] Rw Ra1 1m 2 beépítés súlya [kg] Maximális Hangszigetelés magasság - h 2) Tűzveszélyességi osztály 3) 150C50/Zwykła C50+C50 Zwykła 2x12,5 2x50 14, ,0 EI60 150C50/Zwykła C50+C50 Zwykła 2x12,5 2x ,0 EI60 150CC50/Zwykła 2xC50+2xC50 Zwykła 2x12,5 2x50 14, ,0 EI60 150CC50/Zwykła 2xC50+2xC50 Zwykła 2x12,5 2x ,0 EI60 200C75/Zwykła C75+C75 Zwykła 2x12,5 2x50 14, ,0 EI60 200C75/Zwykła C75+C75 Zwykła 2x12,5 2x ,0 EI60 200C75/Zwykła C75+C75 Zwykła 2x12,5 2x75 14, ,0 EI60 200C75/Zwykła C75+C75 Zwykła 2x12,5 2x ,0 EI60 200CC75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x50 14, ,0 EI60 Szabvány 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK. 3) Tűzveszélyességi osztály LBO-546-K/14.

29 MEGOLDÁSOK KATALÓGUSA OLDAL 29 Jelleg részlet Rendszer megnevezése Rácsszerkezet Borítás gipszlemezekkel Szigetelőanyag Ściana (Installációs válaszfalak) Hangszigetelés szempontjából Tűzállóság tekintetében Sűrűség [kg/m 3 ] Tűzállóság szempontjából Sűrűség [kg/m 3 ] Rw Ra1 1m 2 beépítés súlya [kg] Maximális Hangszigetelés magasság - h 2) Tűzveszélyességi osztály 3) 200CC75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x ,0 EI60 200CC75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x75 14, ,0 EI60 200CC75/Zwykła 2xC75+2xC75 Zwykła 2x12,5 2x ,0 EI60 250C100/Zwykła C100+C100 Zwykła 2x12,5 2x50 14, ,0 EI60 250C100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 250C100/Zwykła C100+C100 Zwykła 2x12,5 2x75 14, ,0 EI60 250C100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 250C100/Zwykła C100+C100 Zwykła 2x12,5 2x100 14, ,0 EI60 250C100/Zwykła C100+C100 Zwykła 2x12,5 2x ,0 EI60 250CC100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x50 14, ,0 EI60 250CC100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 250CC100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x75 14, ,0 EI60 250CC100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 250CC100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x100 14, ,0 EI60 250CC100/Zwykła 2xC100+2xC100 Zwykła 2x12,5 2x ,0 EI60 Szabvány 70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása. 2) Műszaki vélemény ITB 1060/14/R65NK. 3) Tűzveszélyességi osztály LBO-546-K/14. MAXIMÁLIS MAGASSÁGOK MEGVÁLASZTÁSÁRA SZOLGÁLÓ TÁBLÁZATOK ŚCIANA (INSTALLÁCIÓS VÁLASZFALAK) RENDSZERBEN A C50, C75, C100 TEHERHORDÓ SZERKEZET SŰRÍTETT TÁVOLSÁGÁNAK ÉS/VAGY MEGDUPLÁZÁSÁNAK ALKALMAZÁSA ESETÉN TŰZÁLLÓSÁG NÉLKÜL (KÉTSOROS RENDSZERŰ SZERKEZET SZERELVÉNY FALAK) Rendszer megnevezése Ściana (Installációs válaszfalak) szerkezet típusa borítás rétegek száma Maximális magasság - h profilok tengely távolsága profil típusa 150C50 2x12,5 C50+C C x12,5 C50+C C x12,5 C50+C CC50 2x12,5 2xC50+2xC CC x12,5 2xC50+2xC CC x12,5 2xC50+2xC C75 2x12,5 C75+C C x12,5 C75+C C x12,5 C75+C CC75 2x12,5 2xC75+2xC CC x12,5 2xC75+2xC CC x12,5 2xC75+2xC C100 2x12,5 C100+C C x12,5 C100+C C x12,5 C100+C CC100 2x12,5 2xC100+2xC CC x12,5 2xC100+2xC CC x12,5 2xC100+2xC Műszaki vélemény ITB 1060/14/R65NK.

30 400 mm OLDAL 30 ALAPVETŐ SZÁRAZÉPÍTÉSI RENDSZEREK FÜGGESZTETT ÁLMENNYEZETEK Szigetelőanyag ásványgyapjú (opció) rögzítő rúd UD27 profil max 1000 mm max 200 mm max 1200 mm max 150 mm CD alsó teherhordó profil CD felső fő profil LK 60 kereszt összekötő WO 60 gyorsfüggesztő gipszkarton lemez Jelleg részlet Sufit (Mennyezet) rendszer típusa profil típusa Rácsszerkezet CD60 teherhordó profilok maximális távolsága Függesztők maximális távolsága Borítás gipszlemezekkel Függesztés maximális magassága 1m 2 beépítés súlya Tűzveszélyességi osztály mm kg [min] PK-12,5/Zwykła PK Zwykła 12,5 27,5 9,4 - PK-25/Zwykła PK Zwykła 2x12, ,1 - ES/CD60-12,5/Zwykła CD Zwykła 12,5 42,5 9,4 - ES/CD60-25/Zwykła CD Zwykła 2x12, ,1 - EL/CD60-12,5/Zwykła CD Zwykła 12,5 62,5 9,4 - EL/CD60-25/Zwykła CD Zwykła 2x12, ,1 - WP/CD60-12,5/Zwykła CD Zwykła 12,5 62,5 9,4 - WP/CD60-25/Zwykła CD Zwykła 2x12, ,1 - WO/CD60-12,5/Zwykła CD Zwykła 12,5 192,5 9,4 - WO/CD60-25/Zwykła CD Zwykła 2x12, ,1 - WON/CD60-12,5/Zwykła CD Zwykła 12,5 192,5 9,4 - WON/CD60-25/Zwykła CD Zwykła 2x12, ,1-70% feletti páratartalmú helyiségekben ajánlott a Woda (Impregnált) lemez alkalmazása.
