1

2 Az Kft. Nemzetközi vállalatcsoport Minőség VMZINC márkanév Szolgáltatások Budakeszi raktáráruház A vállalatcsoport célja: anyagok előállítása egy jobb élethez

3 Miről fogunk ma beszélni? I.rész A cink- mint fém A patinásodás Környezetvédelem Fedési módozatok horgannyal Tervezési és kivitelezési megoldások, előírások Szünet II.rész Homlokzatburkolási lehetőségek horgannyal Újdonságok A fenntartható épület Megvalósult épületek

4 A CINK : élettani szerepe Az ember szervezete hozzávetőlegesen 3 gramm cinket tartalmaz. A napi szükséglet mg Számos enzim alkotórésze

5 A CINK : - mint fém

6 Íme néhány kulcsfontosságú dátum a korszerű horgany fejlődésének történetéből: A horganylemezek első hengerlése A VIEILLE MONTAGNE Vállalat megalapítása A korszerű ötvözet kidolgozása (Zn Cu Ti) Az előpatinázási eljárás bevezetése UNION MINIERE csoport. VMZINC A helyi VMZINC Kft. Magyarországon.

7 A patinásodás folyamata A VMZINC Natúr - fényes Környezetével közvetlen kapcsolatba lépve patinásodik. A patina érik, és szabálytalan módon változik. A patina védőréteget alkot a horgany felületén. Nézzünk erre példákat!

8

9

10

11 Dánia, Kolding Múzeum

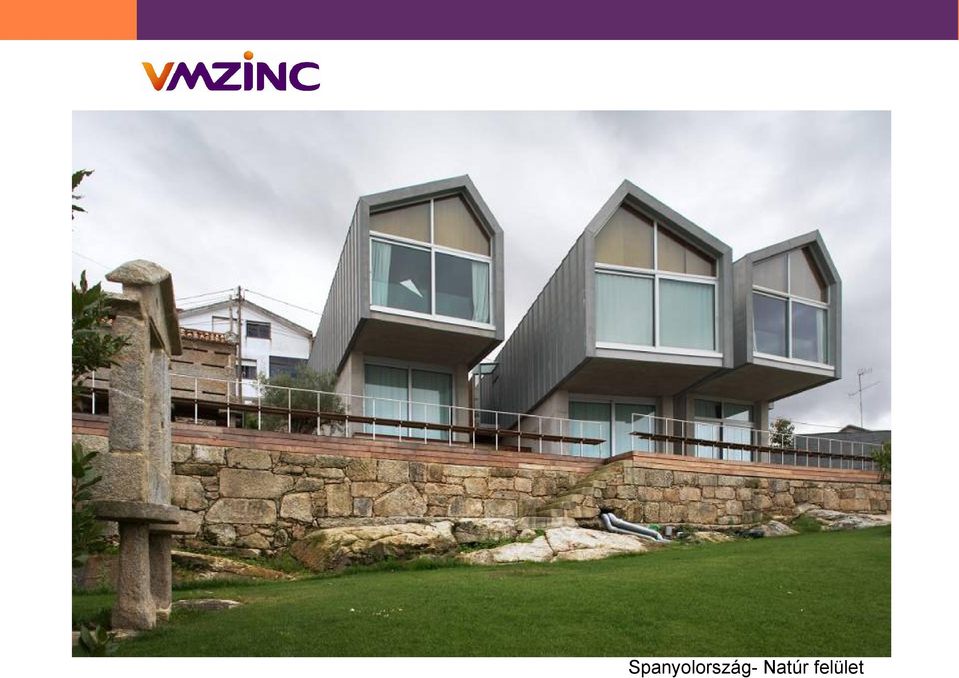

12 Spanyolország- Natúr felület

13 Környezetvédelem

14 Környezetvédelem A horgany előállítása kevesebb energiát igényel, mint más fémek: pl: Al, Cu Az építőiparban használatos hengerelt horgany termékek 90%-a újrahasznosításra kerül Hosszú élettartamú anyag - akár 100 évig is használható

15 Cink a hagyományos építészetben Állókorcos Lécbetétes Adeka Dexter

16 Cink a hagyományos építészetben -A lécbetétes fedési mód: Hosszanti beépítés, léctakaró elemes megoldás A rögzítés, lécalátét-nyelvvel történik -Előnye: Alkalmazási szabadság, komplex formák és tetőidomok megvalósíthatósága Könnyű szétszerelés karbantartás esetén Erős térhatás (fény-árnyék játéka) A kivitelezéshez csak hajlító gépre van szükség -Hajlásszög kritérium: Sík tető hajlásszöge 5 % Konvex íves, kúpos és gömbölyű tető -Alkalmazása: Hagyományos tetők Városi épületek

17 Cink a hagyományos építészetben -Állókorcos fedésimód: A nem túl magas korcok modern megjelenést biztosítanak A sarnikat fix és csúszó kapcsokkal kell rögzíteni -Előnye: A lécbetétes fedéshez képest csökken az anyagmennyiség felhasználása Korczáró gépek használatával csökken a kivitelezési idő A rendszer különösen jól megfelel zord éghajlati viszonyoknál -Hajlásszög kritérium: 8,8% (5 ) 60% (33,5 ) -Alkalmazása: Minden tetőtípus Bonyolult tetőforma Nagy felületek 1. horganyzott acél profil légréssel 2. inox rögzítő fül 3. lemez felhajtás 4. VMZINC takaró lemez 5. korczáró takaró elem

18 ADEKA - kiselemes horgany fedés Felületi megjelenés Súly Méret Csavar távolság Rögzítés QUARTZ-ZINC vagy ANTHRA-ZINC 7,5 kg/m2 40 X 40 cm rombusz forma 205 mm 3 megfelelő csavar, kiszerelés tartalmazza perforált részek speciális tartókulcs az alsó részen

19 Dexter elemes horgany fedési rendszer Szín : QUARTZ-Zinc vagy Anthra-Zinc Hasznos méret : 400 x 835 mm, 3 elem / m2 Illesztések : hosszanti irányban egyszerű összecsúsztatással Keresztirányban : rögzített, kettős záródású horony

20 Gyakorlati kérdések: Mitől lesz működőképes egy horgannyal fedett tető? Mire kell figyelnünk a beépítés során? Hogyan lesz vízzáró? Milyen kiegészítő eszközök állnak rendelkezésre a tökéletes tető kivitelezéséhez? Miért előnyösebb az előpatinázott felület?

21 Összeférhetőség Más fémekkel: - Összeépíthető alumíniummal, horganyzott acéllal, ólommal és rozsdamentes acéllal - Nem építhető össze rézzel, bevonat nélküli vassal Más anyagokkal: - Bizonyos savak és sók nedvesség jelenlétében a horganyra, agresszív kémiai hatást fejtenek ki (beton, cement, vakolat, gipsz, ecetes szilikonok) - Egyes fafajtákat, a ph értékük miatt nem lehet (tölgy, gesztenye, cédrus, nyír) - Összefüggő fogadóaljzatra (OSB) nem építhető

22 Aljzatszerkezetek: A horganyt merev, folyamatos, tömör fa deszkázatra kell fektetni A lécek között 5-10 mm-es rés javasolt

23 A fehérrozsda jelenség megjelenésének megelőzése : A levegő nedvességtartalma nem fejt ki zavaró hatást a horganyra. ( A levegő CO2 tartalma segíti az önvédő patinaképződést.) Veszély: amikor a nedvesség nem megújuló, természetes légkörben lép fel. CO2 hiányában a patina nem tud kialakulni A horgany érzékeny marad a nedvességre és cink bázisú karbonát helyett cinkhidroxid vagy cinkoxid, más néven fehérrozsda kialakulásának lehetünk tanúi. A fehérrozsda kialakulásának elkerülése érdekében a következő óvintézkedésekre van szükség:

24 1. A horganylemezeket és szalagokat nedvességtől és csapadéktól megóvva kell szállítani és tárolni, és a talajtól el kell különíteni (a tárolás alatt fellépő fehérrozsda kialakulás nehezen megfordítható). 2. A horgany tetőtartószerkezet alatti felületének megfelelő szellőzést kell biztosítani. 3. Kerüljük a lemezalátétre történő fektetést. Gátolhatja a levegővel való érintkezést és ezáltal a horgany felületén a patina kialakulását. A legkisebb beszivárgásra a víz bezáródik a lemez és a horgany közé és veszélyt jelent.

25 A hőtágulás: A fémek a hőmérséklet változásakor tágulnak vagy összemennek: esetünkben (2.2 mm/m 100 C esetén) Hőtágulás < alumínium, Hőtágulás > réz Figyelembe kell venni a beépítés folyamán: helyet kell kihagyni A csúszó és fix kapcsok megfelelő elhelyezése

26 A vízzárás biztosítása: A dőlésszög minimum: 5 (8,8%) Hosszúság: 8,8%-60%-os lejtésig (5-30 ) a max. hossz 13 méter 60%-osnál meredekebb lejtésnél (30 <) a max. hossz 10 méter Szélesség és vastagság: Éghajlati viszonyoktól függően (hó, szél) 670 mm-nél szélesebb nem javasolt

27 Az épület fizikája

28 A szellőztetés: Hideg és melegtetők Légrés, ki- és beszellőztetés biztosítása

29 VMZ Delta alátétszőnyeg Horganyfedés alatti kiszellőztetés biztosítása Kátrányos tetők (bitumenes filc vagy zsindely) felújítása Szögletes ereszcsatornák felújítása vagy kialakítása Parapetek kialakítása.

30 Tető szellőző elemek:

31

32

33 Miért előnyösebb az előpatinázott felület? - Egyenletes homogén felület a kezdetektől A patina felület védi az anyagot hosszabb élettartam Homlokzatburkolásnál (a patinaképződés lassabb) Felújításoknál (alkalmazkodik a régebbi anyagokhoz)

34 Quartz-Zinc - a legkedveltebb

35 Anthra-Zinc az egyedülálló

36 A tetők után lássuk a homlokzatokat! - Homlokzat burkolás horganyból Módszerek Újdonságok Ötletek

37 Kávészünet

38 Horgany homlokzatok - Lehetővé teszi a tetőfedés folytonosságát a homlokzaton is - Előre gyártott elemek, speciális rendszerek

39 Hagyományos horgany homlokzatok Állókorcos

40 Hagyományos horgany homlokzatok ADEKA

41 Hagyományos horgany homlokzatok DEXTER

42 Horgany homlokzatok Hagyományos megoldások: Felületi megjelenés QUARTZ-ZINC. ANTHRA-ZINC.PIGMENTO Beakasztó korcos Lemezvastagság 0,80(*) mm Tengelytávolság 285 mm mm - Hosszúság 0,5 m L 4 m Korcszélesség 13 mm Súly/m2 8 kg Fa aljzatra, egymásba akasztható korccal készült homlokzatburkolati rendszer

43 Horgany homlokzatok Hagyományos megoldások: Árnyékfalcos -Másodlagos fa vagy fém szerkezetre rögzített sík sorokból álló homlokzatburkolati rendszer Függőleges vagy vízszintes felhelyezés Felületi megjelenés QUARTZ-ZINC / ANTHRA-ZINC Vastagság 1 mm Tengelytávolság 200 mm Hossz 0.5 m L 6 m A hézag szélessége 5 mm, 10 mm, 20 mm Panelmagasság 24 mm Súly(*) (kg/m2) * a rendszer súlya/m2, tartóváz nélkül. A profil keresztmetszete 250 mm mm 9.85

44 Homlokzatburkolat kiszellőztetése:

45 Spanyolország - Beakasztó korcos homlokzat Dánia - Árnyékfalcos homlokzat

46 Modern aspektusok - Színek - Alakzatok - Struktúrák

47 PIGMENTO

48 Tekintsünk másként a horganyra PIGMENTO hamu kék, zuzmó zöld, téglavörös Vastagságok: 0,7 / 1,00 / 1,50 mm Szélességek: 500 / 650 / 1000 mm Standard termékek: Lemezek, szalagok, tartozékok állókorcos fedéshez

49 Pigmento A színes patina

50 MOZAIK

51 MOZAIK Moduláris kazettarendszer, felhasználásra készen, átszellőztetett homlokzatburkolatokhoz Kreativitás: 8 forma, 5 különböző felületi megjelenés, futó vagy eltolt összeillesztés a kombinálhatóság érdekében Egyszerűen és gyorsan beépíthető: beállítás ékeléssel, rögzítés csavarozással, méretre vágás a munkaterületen Horgany kazetták külső kialakítása: esztétikus hajlítások, folyamatos illesztések, láthatatlan illeszkedési pontok

52 MOZAIK

53 MOZAIK Kazetták felületi QUARTZ-ZINC, ANTHRA-ZINC, PIGMENTO terrakotta / szürkés kék / világos zöld V 1 mm Kazetták mélysége: 4 1. Tartószerkezet 2. Rögzítő keret 3. Hőszigetelés 4. Fólia (opció) 5. Alumínium sínek omega vagy T profilból 6. Fúrócsavar 7. VMZ Mozaik

54 MOZAIK Alumínium profilvázra szerelhető Kiegészítő elemek a szellőzés biztosítására, a sarkok, nyílászárók, szegélyek könnyű kialakítására

55 Gyors és könnyű felhelyezés

56 MOZAIK 600 mm 900 mm

57 ZCM A VMZINC Kompozit Egyesíti a cink jellemzőit (egyedi szépség és nagyfokú tartósság) a nagyméretű lemezek által nyújtott építészeti lehetőségekkel és kivételes simasággal. Többrétegű lemez: két darab 0,5 mm-es vastagságú hőragasztott cinklemez között egy ásványi anyaggal dúsított polietilén mag található Gyártása az Alcoa Architecture Products bevált technológiája alapján történik.

58 Kompozit A panelek jellemzői A felület jellemzői: előpatinázott Quartz-Zinc és Anthra-Zinc A cink vastagsága: 0,5 mm Mag: Ásványi anyaggal dúsított polietilén (FR Fire Retardancy) Teljes vastagság: 4 mm Inercianyomaték: 0,39 cm4/m A kompozit sűrűsége: 12 kg/m2 Dilatációs együttható: 2,2 mm 100 C-onként

59 Kompozit Szegecselt vagy csavarozott tábla Kazettarendszer Függőleges kazetták Kazettarendszer Vízszintes kazetták

60 KOMPOZIT Számos lehetőség az építészeti kreativitás számára Homlokzatra, függönyfalakra, különféle burkolásokra (bel és kültérre) Környezetbe illeszkedő színek Könnyen alakítható, hajlítható, mégis stabil Könnyű karbantarthatóság Hosszú élettartam Átszellőztetett homlokzatburkolatok számára kifejlesztve: - A fal és a VMZ Kompozit közötti légréteg hőszigetelő hatást nyújt a fal számára és jelentősen javítja az épület hőtani jellemzőit.

61 Svájc - Családi ház

62 KOMPOZIT USA -Egyetem

63 A fenntartható épület

64 A VMZINC az első olyan cinkgyártó, amely megszerezte az ISO tanúsítványt, amely leírja az integrált környezetkezelési rendszer fenntartásához és fejlesztéséhez szükséges lépéseket. Ezzel párhuzamosan a VMZINC aktívan részt vesz olyan megoldások kidolgozásában, amelyek hozzájárulnak az épületek HQE -jének (kimagasló környezetvédelmi minőségének) eléréséhez. Tartós épületek számára tervezve A VMZINC termékek között megtalálhatók különféle rendszerek, szempontok és színek, amelyek segítségével az épület személyre szabható vagy a környezetbe illeszthető. A VMZ termékek harmonikusan a tájba illesztik az épületet, és így hozzájárulnak a környezet védelméhez is. Teljes mértékben újrahasznosítható anyag Beolvasztható és felhasználható új termékek gyártására

65 Szolgáltatásaink - VMZ Pro-Zinc bádogos oktatások - Műszaki szaktanácsadás (tervezés stádiumában vagy az építkezés helyszínén) - Szakvélemény készítés UMICORE Building Products Hungary Kft Budakeszi Kagyló u /

66 Megvalósult ötletek

67 Csömör (Natúr)

68 Portugália (Anthra) Németország (Anthra)

69 Budapest (Zöld lakkozott)

70 Franciaország (Natúr) Cseh Köztársaság (Natúr)

71 Hévíz (Quartz) Lengyelország (Quartz)

72 Belgium Umicore Irodaház (Quartz)

73 Alsógöd (Quartz)

74 Új-Zéland (Pigmento vörös) Franciaország (Pigmento zöld)

75 Svájc Pigmento pikkelyfedés

76 Művelődési Ház Spanyolország (Quartz)

77 Franciaország Quartz, Anthra, Pigmento vörös
