1 Wavin Tempower WD-10 Szerelési útmutató LAKOSSÁGI, KERESKEDELMI ÉS IPARI ALKALMAZÁSOK Üzembe helyezési útmutató Wavin Tempower WD-10 TELEFON

2 Tartalomjegyzék 1. Az útmutatóról Címzettek Terjedelem 3 2. Biztonság Általános Elektromos szerelések Személyes biztonság 4 3. Üzembe helyezési áttekintés Termékek és eszközök Szükséges szerszámok Üzembe helyezés lépései Modulok azonos körön Az ábrák magyarázata Általános üzembe helyezési előírások 9 4. Üzembe helyezés Terület előkészítése Osztó-gyűjtők Mikrobuborék-leválasztó Szerkezeti leírás Modulok felszerelése Hidraulikus csatlakozások Nyomáspróba levegővel Feltöltés és tesztelés Feltöltés Nyomáspróba Szabályzók Hőmérsékletszabályzó Harmatpont érzékelő Fedőréteg Feületképzés Ajánlások Tárgymutató 20 2 TELEFON wavin@wavin.hu

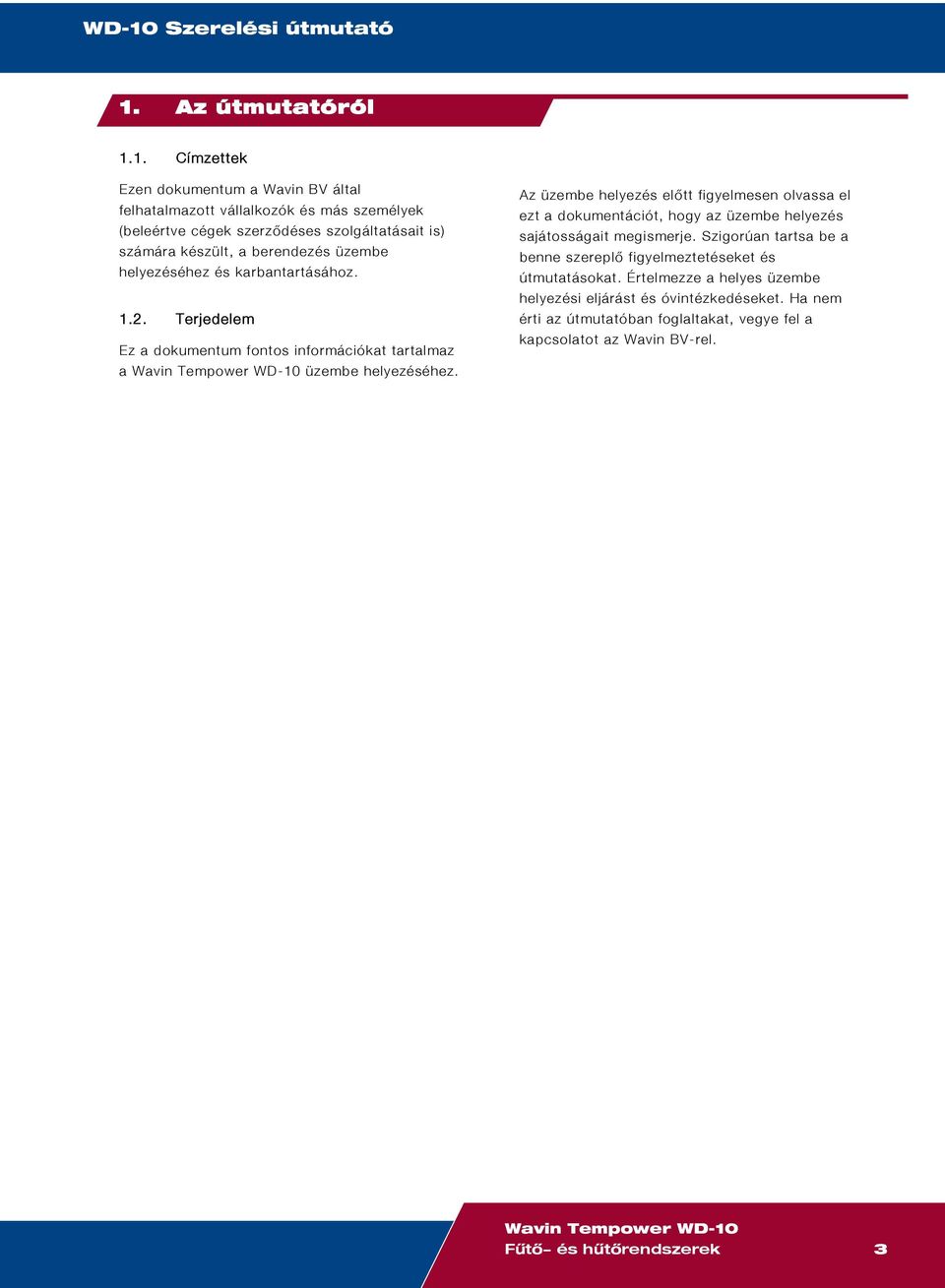

3 1. Az útmutatóról 1.1. Címzettek Ezen dokumentum a Wavin BV által felhatalmazott vállalkozók és más személyek (beleértve cégek szerződéses szolgáltatásait is) számára készült, a berendezés üzembe helyezéséhez és karbantartásához Terjedelem Ez a dokumentum fontos információkat tartalmaz a Wavin Tempower WD-10 üzembe helyezéséhez. Az üzembe helyezés előtt figyelmesen olvassa el ezt a dokumentációt, hogy az üzembe helyezés sajátosságait megismerje. Szigorúan tartsa be a benne szereplő figyelmeztetéseket és útmutatásokat. Értelmezze a helyes üzembe helyezési eljárást és óvintézkedéseket. Ha nem érti az útmutatóban foglaltakat, vegye fel a kapcsolatot az Wavin BV-rel. Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 3

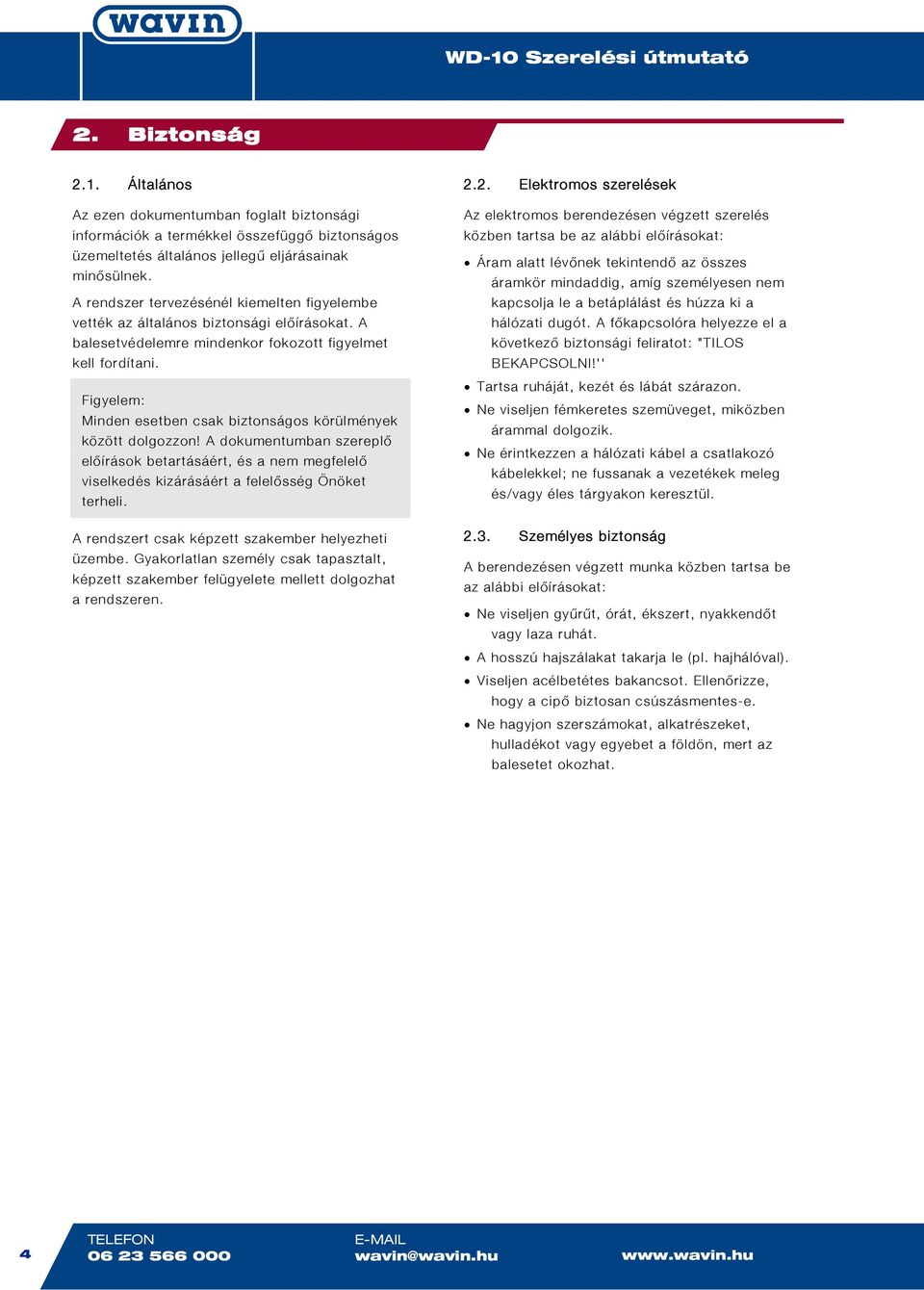

4 2. Biztonság 2.1. Általános Az ezen dokumentumban foglalt biztonsági információk a termékkel összefüggő biztonságos üzemeltetés általános jellegű eljárásainak minősülnek. A rendszer tervezésénél kiemelten figyelembe vették az általános biztonsági előírásokat. A balesetvédelemre mindenkor fokozott figyelmet kell fordítani. Figyelem: Minden esetben csak biztonságos körülmények között dolgozzon! A dokumentumban szereplő előírások betartásáért, és a nem megfelelő viselkedés kizárásáért a felelősség Önöket terheli. A rendszert csak képzett szakember helyezheti üzembe. Gyakorlatlan személy csak tapasztalt, képzett szakember felügyelete mellett dolgozhat a rendszeren Elektromos szerelések Az elektromos berendezésen végzett szerelés közben tartsa be az alábbi előírásokat: Áram alatt lévőnek tekintendő az összes áramkör mindaddig, amíg személyesen nem kapcsolja le a betáplálást és húzza ki a hálózati dugót. A főkapcsolóra helyezze el a következő biztonsági feliratot: "TILOS BEKAPCSOLNI!'' Tartsa ruháját, kezét és lábát szárazon. Ne viseljen fémkeretes szemüveget, miközben árammal dolgozik. Ne érintkezzen a hálózati kábel a csatlakozó kábelekkel; ne fussanak a vezetékek meleg és/vagy éles tárgyakon keresztül Személyes biztonság A berendezésen végzett munka közben tartsa be az alábbi előírásokat: Ne viseljen gyűrűt, órát, ékszert, nyakkendőt vagy laza ruhát. A hosszú hajszálakat takarja le (pl. hajhálóval). Viseljen acélbetétes bakancsot. Ellenőrizze, hogy a cipő biztosan csúszásmentes-e. Ne hagyjon szerszámokat, alkatrészeket, hulladékot vagy egyebet a földön, mert az balesetet okozhat. 4 TELEFON wavin@wavin.hu

5 3. Üzembe helyezési áttekintés Termékek és eszközök Ez a rész segít megismerni a különböző részegységeket és anyagokat. Modulok Csövek Kötések Osztó-gyűjtők Szobahőmérséklet-szabályzó Harmatpont-érzékelő Három különböző, 15 mm vastag gipszrost panel létezik. A panelok hátlapjába omega profile bemarás készűl melybe 10 x 1,3 mm-es PBcsövek vannak elhelyezve. WD-10 modul 620x1000 WD-10 modul 620x2000 WD-10 modul 310x2000 Többrétegű cső (16 x 2.0 mm) Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 5

6 Wavin Tempower rozsdamentes acél osztó-gyűjtő Szigetelt többrétegű cső (16 x 2.0 mm, 9 vagy 13 mm szigetelés) Wavin Tempower egyenes toldó (16 x 10 mm), préstechnológiás Wavin Tempower javítókészlet Wavin Tempower szűkített T-idom (16 x 10 x 16 mm), préstechnológiás 6 TELEFON wavin@wavin.hu

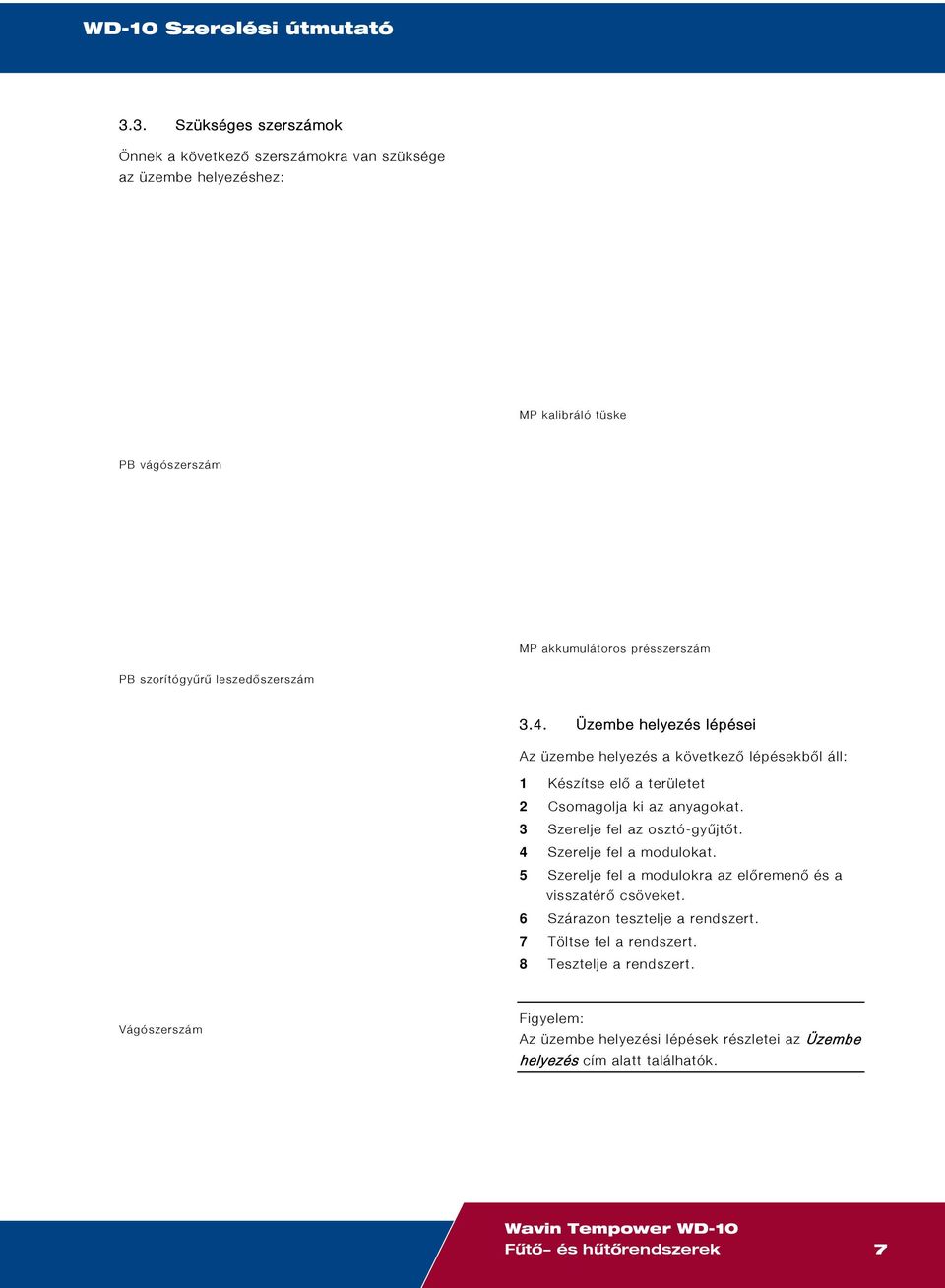

7 3.3. Szükséges szerszámok Önnek a következő szerszámokra van szüksége az üzembe helyezéshez: MP kalibráló tüske PB vágószerszám MP akkumulátoros présszerszám PB szorítógyűrű leszedőszerszám 3.4. Üzembe helyezés lépései Az üzembe helyezés a következő lépésekből áll: 1 Készítse elő a területet 2 Csomagolja ki az anyagokat. 3 Szerelje fel az osztó-gyűjtőt. 4 Szerelje fel a modulokat. 5 Szerelje fel a modulokra az előremenő és a visszatérő csöveket. 6 Szárazon tesztelje a rendszert. 7 Töltse fel a rendszert. 8 Tesztelje a rendszert. Vágószerszám Figyelem: Az üzembe helyezési lépések részletei az Üzembe helyezés cím alatt találhatók. Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 7

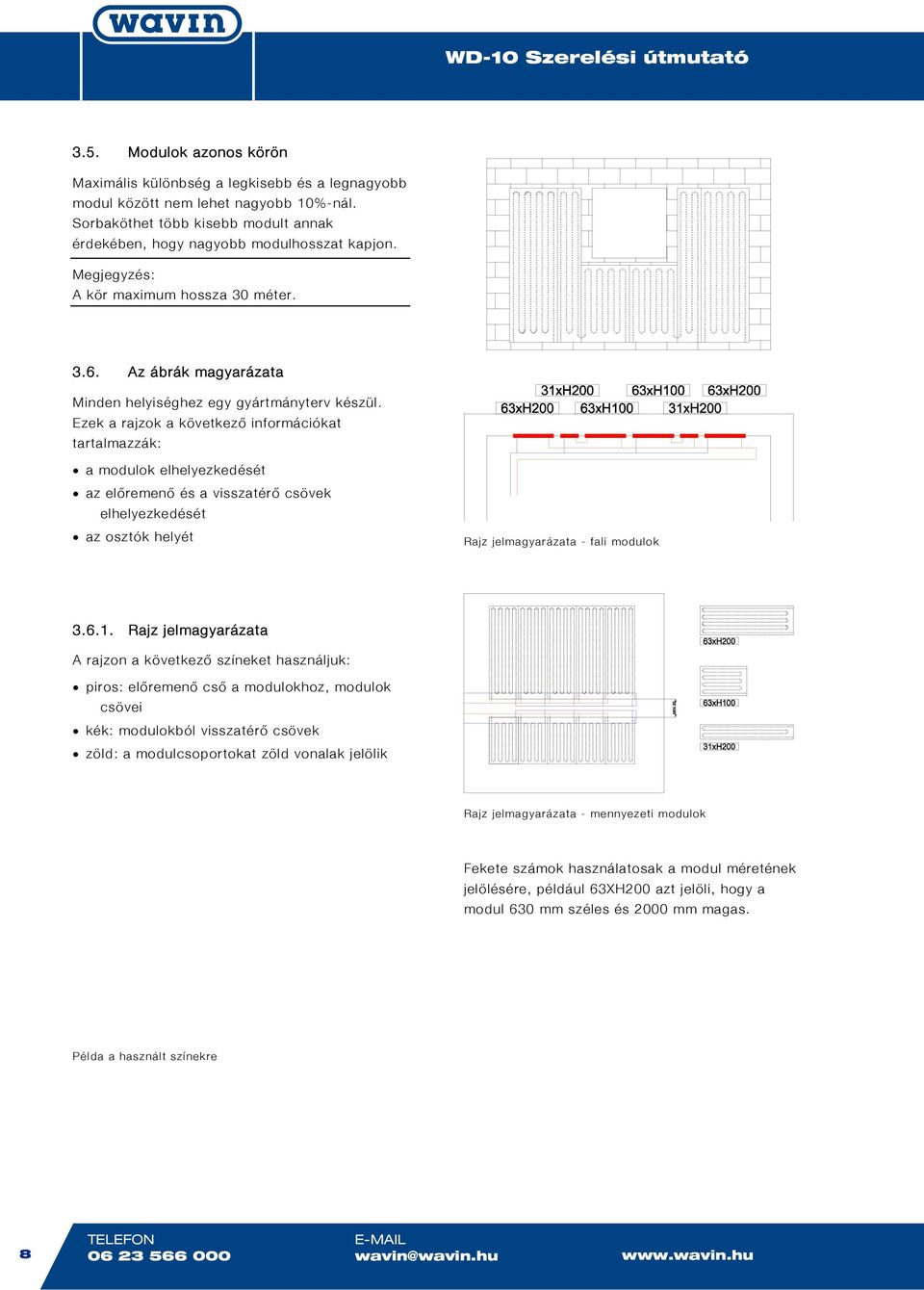

8 3.5. Modulok azonos körön Maximális különbség a legkisebb és a legnagyobb modul között nem lehet nagyobb 10%-nál. Sorbaköthet több kisebb modult annak érdekében, hogy nagyobb modulhosszat kapjon. Megjegyzés: A kör maximum hossza 30 méter Az ábrák magyarázata Minden helyiséghez egy gyártmányterv készül. Ezek a rajzok a következő információkat tartalmazzák: a modulok elhelyezkedését az előremenő és a visszatérő csövek elhelyezkedését az osztók helyét Rajz jelmagyarázata - fali modulok Rajz jelmagyarázata A rajzon a következő színeket használjuk: piros: előremenő cső a modulokhoz, modulok csövei kék: modulokból visszatérő csövek zöld: a modulcsoportokat zöld vonalak jelölik Rajz jelmagyarázata - mennyezeti modulok Fekete számok használatosak a modul méretének jelölésére, például 63XH200 azt jelöli, hogy a modul 630 mm széles és 2000 mm magas. Példa a használt színekre 8 TELEFON wavin@wavin.hu

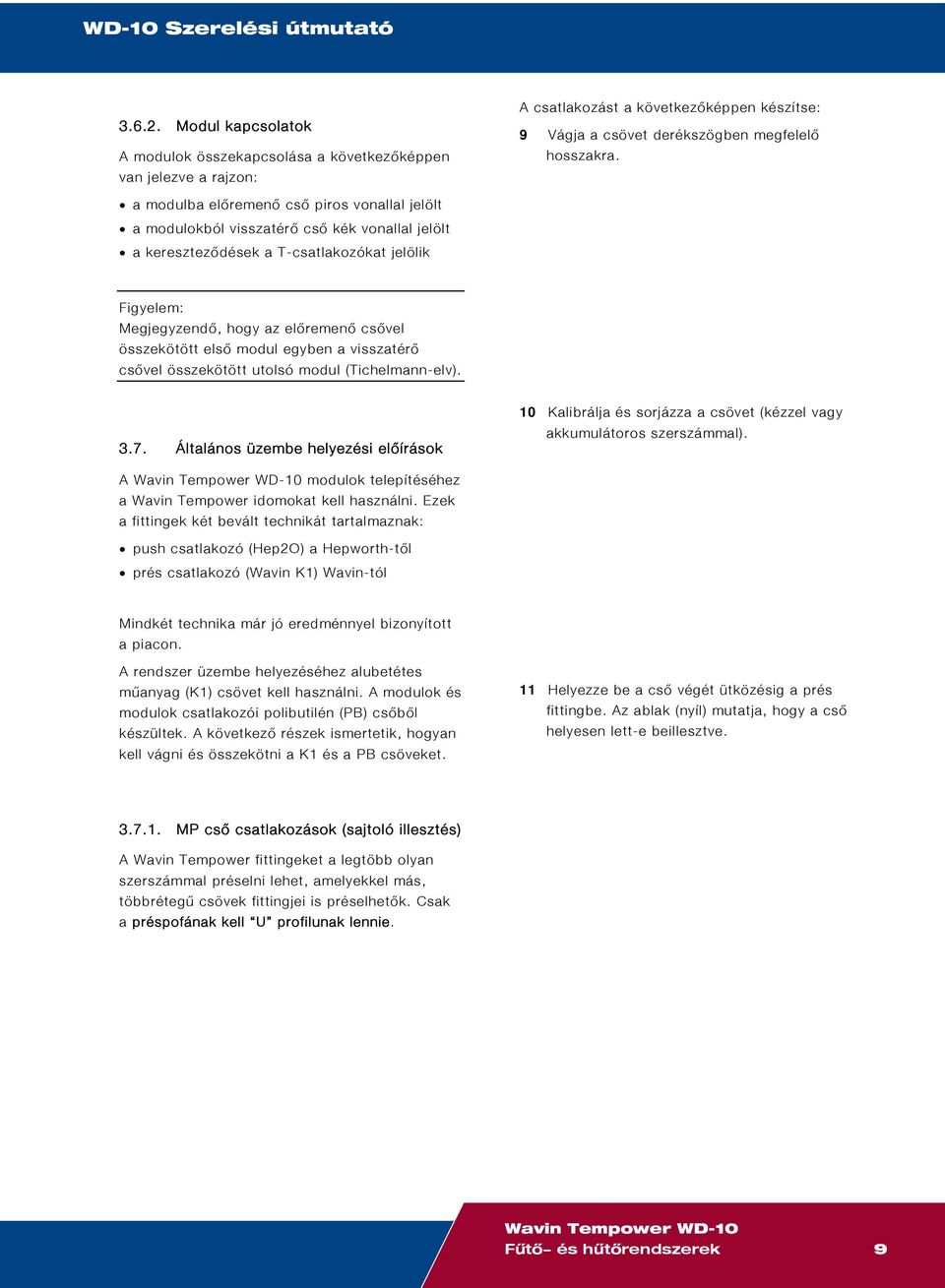

9 Modul kapcsolatok A modulok összekapcsolása a következőképpen van jelezve a rajzon: A csatlakozást a következőképpen készítse: 9 Vágja a csövet derékszögben megfelelő hosszakra. a modulba előremenő cső piros vonallal jelölt a modulokból visszatérő cső kék vonallal jelölt a kereszteződések a T-csatlakozókat jelölik Figyelem: Megjegyzendő, hogy az előremenő csővel összekötött első modul egyben a visszatérő csővel összekötött utolsó modul (Tichelmann-elv) Általános üzembe helyezési előírások 10 Kalibrálja és sorjázza a csövet (kézzel vagy akkumulátoros szerszámmal). A Wavin Tempower WD-10 modulok telepítéséhez a Wavin Tempower idomokat kell használni. Ezek a fittingek két bevált technikát tartalmaznak: push csatlakozó (Hep2O) a Hepworth-től prés csatlakozó (Wavin K1) Wavin-tól Mindkét technika már jó eredménnyel bizonyított a piacon. A rendszer üzembe helyezéséhez alubetétes műanyag (K1) csövet kell használni. A modulok és modulok csatlakozói polibutilén (PB) csőből készültek. A következő részek ismertetik, hogyan kell vágni és összekötni a K1 és a PB csöveket. 11 Helyezze be a cső végét ütközésig a prés fittingbe. Az ablak (nyíl) mutatja, hogy a cső helyesen lett-e beillesztve MP cső csatlakozások (sajtoló illesztés) A Wavin Tempower fittingeket a legtöbb olyan szerszámmal préselni lehet, amelyekkel más, többrétegű csövek fittingjei is préselhetők. Csak a préspofának kell U profilunak lennie. Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 9

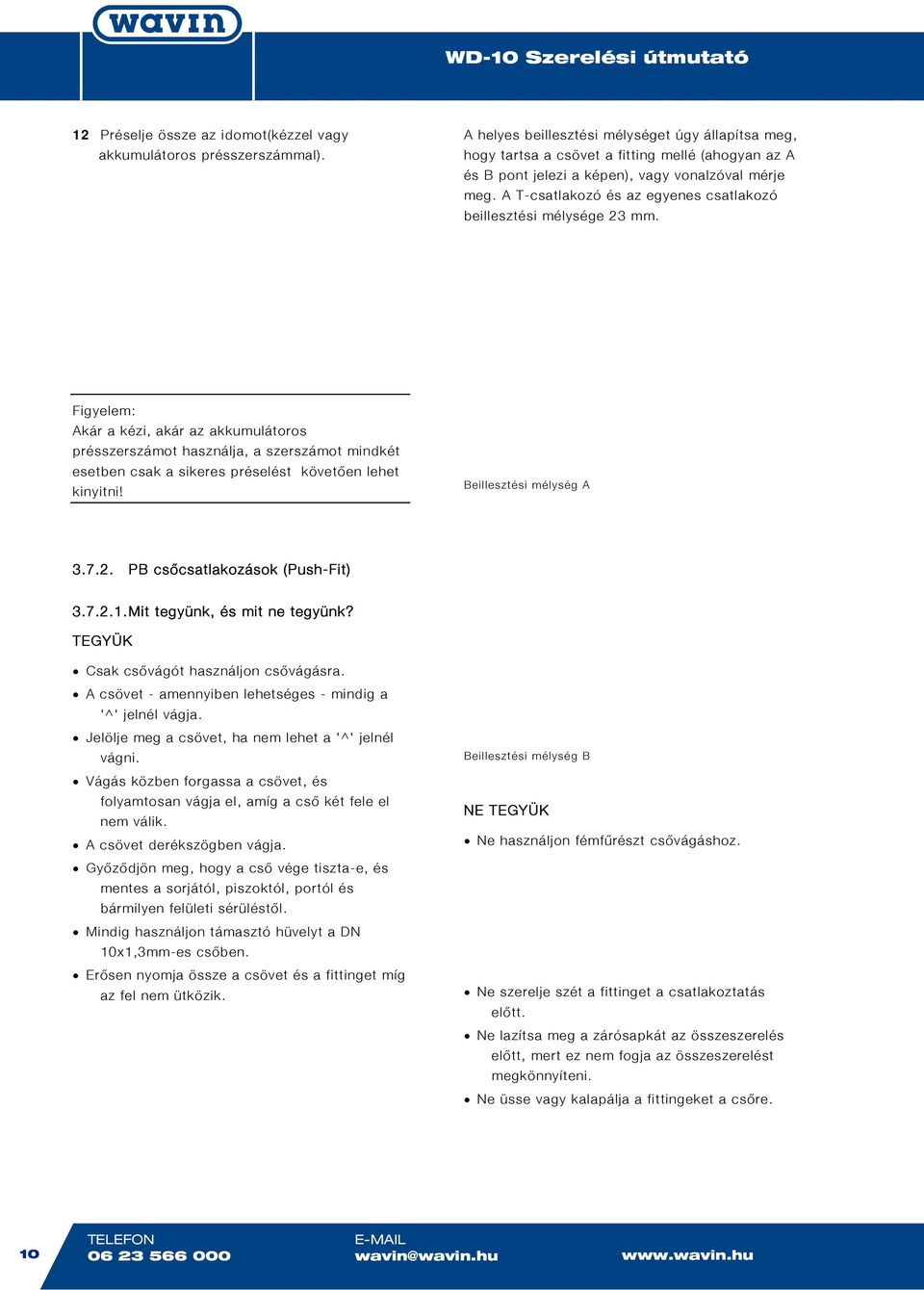

10 12 Préselje össze az idomot(kézzel vagy akkumulátoros présszerszámmal). A helyes beillesztési mélységet úgy állapítsa meg, hogy tartsa a csövet a fitting mellé (ahogyan az A és B pont jelezi a képen), vagy vonalzóval mérje meg. A T-csatlakozó és az egyenes csatlakozó beillesztési mélysége 23 mm. Figyelem: Akár a kézi, akár az akkumulátoros présszerszámot használja, a szerszámot mindkét esetben csak a sikeres préselést követően lehet kinyitni! Beillesztési mélység A PB csőcsatlakozások (Push-Fit) Mit tegyünk, és mit ne tegyünk? TEGYÜK Csak csővágót használjon csővágásra. A csövet - amennyiben lehetséges - mindig a '^' jelnél vágja. Jelölje meg a csövet, ha nem lehet a '^' jelnél vágni. Vágás közben forgassa a csövet, és folyamtosan vágja el, amíg a cső két fele el nem válik. A csövet derékszögben vágja. Győződjön meg, hogy a cső vége tiszta-e, és mentes a sorjától, piszoktól, portól és bármilyen felületi sérüléstől. Mindig használjon támasztó hüvelyt a DN 10x1,3mm-es csőben. Erősen nyomja össze a csövet és a fittinget míg az fel nem ütközik. Beillesztési mélység B NE TEGYÜK Ne használjon fémfűrészt csővágáshoz. Ne szerelje szét a fittinget a csatlakoztatás előtt. Ne lazítsa meg a zárósapkát az összeszerelés előtt, mert ez nem fogja az összeszerelést megkönnyíteni. Ne üsse vagy kalapálja a fittingeket a csőre. 10 TELEFON wavin@wavin.hu

11 WD-10 Üzembe helyezési útmutató Fitting csatlakoztatása Csövek összekötése: 4 Húzza meg a csövet, hogy biztos legyen a szorítógyűrű fogásában. 1 Vágja el a csövet derékszögben fitting leszerelése 2 Helyezze be a támasztó hüvelyt a cső végébe. Figyelem: Mivel a fittingek gyárilag kenőanyaggal vannak ellátva, további kenést nem igényelnek. NE használjon forrasztóvizet, tömítőt vagy kenőanyagot a fittingeken. Leszerelhető fitting újrafelhasználása: 1 Csavarja le a zárósapkát, és húzza szét a csövet és a fittinget. 2 Vegye le az O-gyűrűt a csőről. 3 Nyomja be a csövet erősen a fittingbe. A csatlakozás akkor biztonságos, ha a '^' jel a csövön eléri a sapka tetejét. 3 Használja a szorítógyűrű-leszedőszerszámot, és csúsztassa le a szorítógyűrűt a csőről. Ha nem sérült meg, újra használható. Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 11

12 4 Újra szerelje össze a fittinget, helyezze fel az O-gyűrűt, a szorítógyűrűt a sima oldalával az O-gyűrű felé, és tegye vissza a sapkát kézi erővel. Ha sérülést vagy szivárgást észlel a csövek összekapcsolásakor vagy utána, akkor használja a javítókészletet: 1 Csavarja le a zárósapkát. 2 Húzza szét a csövet és a fittinget. 3 Vágja el a csövet, levéve az O-gyűrűt, a szorítógyűrűt és a merevítő hüvelyt. 4 Helyezzen be új merevítő hüvelyt a cső végébe. 5 Nyomja be a csövet egy új fittingbe, teremtsen biztos csatlakozást Javítókészlet A javítókészlet műanyag tasakba van csomagolva. Részei: két darab 10 mm fitting, 10 cm cső és cső hüvelyek. Figyelem: Ha szivárgást észlel a feltöltés és a nyomáspróba után, használja a javítókészletet és ismételje meg a tesztet. 12 TELEFON wavin@wavin.hu

13 4. Üzembe helyezés 4.1. Terület előkészítése Terület előkészítésének műveletei: 6 Helyezze a modulokat egy egyenes felületre. 7 Tárolja a raklapokat a modulokkal együtt fedett helyen, védve az esőtől és napsütéstől. Ne tegyen más anyagokat a modulokra. 8 Tisztítsa meg a padlót munkakezdés előtt. 9 Helyezze a modulokat a felszerelés helyén a padlóra. Az osztót fel lehet szerelni közvetlenül egy falra vagy egy szekrénybe. Az osztót bármilyen pozícióban el lehet helyezni, kivéve ha: a töltő-üritöt a legalacsonyabb ponton kell elhelyezni, elektromos berendezést kerülne közvetlen alá(mert a kikondenzált víz az osztóról rácsepeghet). Figyelmeztetés: Ne szerelje a modulokat 4 C hőmérséklet alatt Osztó-gyűjtők Az osztó-gyűjtőket a rajzon jelölt helyekre kell felszerelni. Ellenőrizze, hogy az osztók elérhetőke karbantartás céljából. A következő ábra egy szelepelt, előbeállítással, áramlásmérőkkel és tartó konzollal ellátott osztót ábrázol. Elosztószekrény Az osztó fajtájától függően szabályozni kell és ki kell egyenlíteni a köröket. További információért kérjük, nézze meg az osztó-gyűjtő útmutatóját Mikrobuborék-leválasztó A mikrobuborék-leválasztót az osztó elé az előremenő oldalra kell felszerelni. Wavin Tempower rozsdamentes acél elosztó Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 13

14 WD-10 Üzembe helyezési útmutató Töltés vagy újratöltés után mindig kerül egy kis levegő a rendszerbe. Az összegyűlt levegő akadályozhatja a víz áramlását, és ezért a rendszer teljesítménye csökkenhet. A mikrobuborék-leválasztó segít eltávolítani a levegőt a működő rendszerből Szerkezeti leírás A következő ábra egy példáját ábrázolja a szerkezetnek. Ez az illusztráció jelöli a falon lévő függőleges C-profilokat, amelyek 31,2 cm távolságra vannak egymástol. A modulokat függőlegesen a C-profilokhoz kell rögzíteni 25 cm-enként, ahogyan azt az illusztráció ábrázolja. Mikrobuborék-leválasztó példa Figyelmeztető pontok az előremenő és visszatérő csövekkel kapcsolatban: A betonmennyezet alatt szerelje fel az előremenő és visszatérő csöveket. A modulok csatlakozó csöveinél helyezzen el T idomot a gyűjtővezetéken. Egyértelműen jelölje meg az előremenő és a visszatérő csöveket. Egyértelműen azonosítsa szabályzott köröket. Az előremenő csövet szigetelni kell. A visszatérő cső szigetelése ajánlott, de nem kötelező. Paneles falszerkezet példa C-profilokon rögzített modulok csatlakozása 14 TELEFON wavin@wavin.hu

15 (1) Fali kettős C-profil Jelmagyarázat: 1. Meglévő fal. 2. Első C-profil kerete - profil mérete 50 x 27 mm - kerettávolság 100 cm. Sík felületre rögzített modulok csatlakozásai 3. Második C-profil kerete - profil mérete 50 x 27 mm - kerettávolság 31 cm x1,3mm PB csövek 5. Gipszrost panel, 15 mm vastag. (3) Sík fal felületen Jelmagyarázat: 1. Meglévő fal x1,3mm PB csövek 3. Gipszrost panel, 15 mm vastag. (2) Fali C-profil Jelmagyarázat: 1. Meglévő fal. 2. C-profil kerete - profil mérete 50 x 50 mm vagy 40 x 75 mm minimum - osztástávolság 31 cm 3. 10x1,3mm PB csövek 4. Gipszrost panel, 15 mm vastag. Mennyezeti rendszer rajz részlete Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 15

16 4.5. Modulok felszerelése Készítse elő a felületet Ügyeljen arra, hogy más szakipari munkák (elektromos és vízvezeték) a felületen be legyenek fejezve, mielőtt megkezdi a modulok felszerelését. A modulokat fel lehet szerelni vízszintesen és függőlegesen is Felszerelési eljárás Eljárás: 1 A függőleges C-profil falára szereljen fel egy tartó szerkezetet egyenlő távolságra, 31,2 cm-es osztástávolságra. 2 Szerelje fel az első modult. 3 Kenje be ragasztóval a modul oldalát, és rögzítse a következő modult. Ne hagyjon helyet a modulok között. 4 Minden C-profilban, 25 cm-enként rögzítse a modulokat. Figyelem: Tartsa be a panel gyártójának előírásait a modulok felhelyezéséhez. A panelok rögzítése előtt fordítson figyelmet a dilattációs hézagok kialakítsására. A hőtágulás miatt keletkező repedések elkerülése végett használjon rugalmas kitöltőanyagot vagy üvegszál erősítésű szallagot Hidraulikus csatlakozások A moduloknak a Tichelmann-elv szerint kell az előremenő és visszatérő csövekhez csatlakozni. Ez azt jelenti, hogy az előremenő csőhöz elsőként kapcsolt modul egyben a visszatérő csőhöz kapcsolt utolsó modul Nyomáspróba levegővel Figyelem: Minden tesztelést a burkolás felhelyezése előtt kell elvégezni. Mielőtt feltölti a rendszert vízzel, egy nyomáspróba-tesztet kell végeznie. A nyomásteszt segíteni fogja a szivárgások megtalálásában anélkül, hogy a víz bármilyen kárt okozna. Eljárás: 1 Csatlakoztasson egy nyomásmérőt a rendszerhez. 2 Kompresszorral helyezze nyomás alá a rendszert. Töltse fel a rendszert, amíg a nyomás eléri a maximális üzemelési nyomásnak a kétszeresét (de ne legyen 5 barnál alacsonyabb). 3 Ha a nyomás túlságosan lassan emelkedik, az szivárgást jelezhet. Találja meg a szivárgás okát, és javítsa ki. 4 Olvassa le a nyomást a nyomásmérőről, és jegyezze le. 5 Várjon körülbelül 24 órát (DIN 18380). 6 Olvassa le a nyomást a nyomásmérőről. Amenyiben a nyomáskülönbség nagyobb, mint 0,2 bar, át kell néznie a rendszert, hogy szivárog-e. Figyelem: Kérjük, vegye figyelembe, hogy a hőmérsékletváltozások kihatnak a nyomásra. Olyankor végezze el a nyomáspróbát amikor a környezet hőmérséklete lehetőleg nem változik. Végezzen további teszteléseket a helyi törvényeknek, szabályoknak megfelelően (amennyiben értelmezhető). További információ: DIN TELEFON wavin@wavin.hu

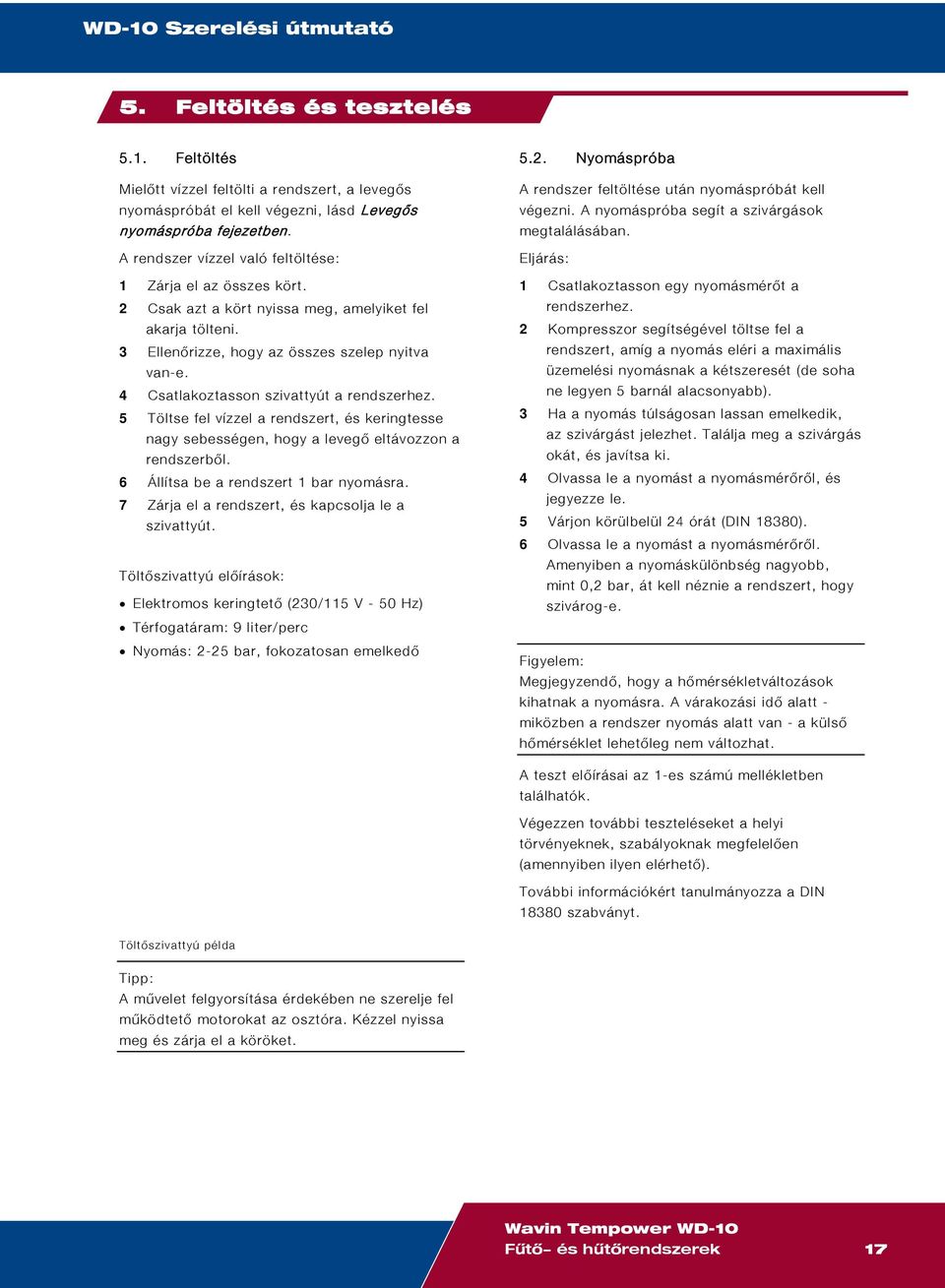

17 5. Feltöltés és tesztelés 5.1. Feltöltés Mielőtt vízzel feltölti a rendszert, a levegős nyomáspróbát el kell végezni, lásd Levegős nyomáspróba fejezetben. A rendszer vízzel való feltöltése: 1 Zárja el az összes kört. 2 Csak azt a kört nyissa meg, amelyiket fel akarja tölteni. 3 Ellenőrizze, hogy az összes szelep nyitva van-e. 4 Csatlakoztasson szivattyút a rendszerhez. 5 Töltse fel vízzel a rendszert, és keringtesse nagy sebességen, hogy a levegő eltávozzon a rendszerből. 6 Állítsa be a rendszert 1 bar nyomásra. 7 Zárja el a rendszert, és kapcsolja le a szivattyút. Töltőszivattyú előírások: Elektromos keringtető (230/115 V - 50 Hz) Térfogatáram: 9 liter/perc Nyomás: 2-25 bar, fokozatosan emelkedő 5.2. Nyomáspróba A rendszer feltöltése után nyomáspróbát kell végezni. A nyomáspróba segít a szivárgások megtalálásában. Eljárás: 1 Csatlakoztasson egy nyomásmérőt a rendszerhez. 2 Kompresszor segítségével töltse fel a rendszert, amíg a nyomás eléri a maximális üzemelési nyomásnak a kétszeresét (de soha ne legyen 5 barnál alacsonyabb). 3 Ha a nyomás túlságosan lassan emelkedik, az szivárgást jelezhet. Találja meg a szivárgás okát, és javítsa ki. 4 Olvassa le a nyomást a nyomásmérőről, és jegyezze le. 5 Várjon körülbelül 24 órát (DIN 18380). 6 Olvassa le a nyomást a nyomásmérőről. Amenyiben a nyomáskülönbség nagyobb, mint 0,2 bar, át kell néznie a rendszert, hogy szivárog-e. Figyelem: Megjegyzendő, hogy a hőmérsékletváltozások kihatnak a nyomásra. A várakozási idő alatt - miközben a rendszer nyomás alatt van - a külső hőmérséklet lehetőleg nem változhat. A teszt előírásai az 1-es számú mellékletben találhatók. Végezzen további teszteléseket a helyi törvényeknek, szabályoknak megfelelően (amennyiben ilyen elérhető). További információkért tanulmányozza a DIN szabványt. Töltőszivattyú példa Tipp: A művelet felgyorsítása érdekében ne szerelje fel működtető motorokat az osztóra. Kézzel nyissa meg és zárja el a köröket. Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 17

18 6. Szabályzók 6.1. Hőmérsékletszabályzó A szobahőmérséklet-szabályzó lehetővé teszi, hogy a felhasználó minden helyiségben különböző hőmérsékletet állítson be. Szabványos termosztátokat lehet használni a Wavin Tempower WD-10 rendszerhez. Mivel a rendszer a szokásos hűtő-fűtő rendszerektől eltérő elv szerint működik, ne feledje a következőket: Azonos komfortszint eléréséhez a különböző helyiségekben különböző hőmérsékletbeállításokra lehet szükség. Mivel a rendszer gyorsabban reagál, mint a hagyományos padlófűtés, a keverő szelepek jelleggörbéje különböző lehet. Sok eljárás létezik a rendszer páramentesítésére: 1 A szobahőmérsékletnek és a páratartalomnak megfelelően a beáramló levegő hőmérséklete automatikusan változik. 2 Ha csak az előremenő csövön helyezi el a pára-szenzort, a hűtés leáll, amikor kicsapódást észlel. Ez csak szükséghelyzetre szolgál. 3 Telepítsen egy párátlanító gépet. A felsorolt páraszabályozási módszerek közül válasszon egyet vagy többet. Az első mód az ajánlott Harmatpont érzékelő A harmatpont érzékelő arra szolgál, hogy a levegő páratartalma ne csapódjon ki a csöveken és a modulokon. Az elektromos harmatpont érzékelő alkalmas arra, hogy megelőzze a kondenzációt a hűtőcsöveken vagy vezetékeken. E célra beépíthető szenzor érzékeli a páralecsapódást a hűtőkörben. A szenzort a modulok előremenő csővezetékére, és semmiképpen se a fém profilokra vagy azok közelébe tegye. Harmatpont érzékelőt kell felszerelni az összes, az épületben termosztáttal szabályzott helyiségben ahol hűtés is üzemel. WD-10 modul érintkezővel - példa 18 TELEFON wavin@wavin.hu

19 7. Fedőréteg 7.1. Feületképzés Figyelem: A záró fedőréteg (glett, festék) felrakásánál kérjük, kövesse a fedőréteg gyártójának utasításait. Az aktív hűtő-fűtő paneleket a megfelelő dilattációs hézag figyelembevételével tartsa elkülönítve a falazat többi részétől (például tényleges elválasztással vagy rugalmas anyagból készült illesztéssel. Szalaggal összekötni tilos. A rendszer a fal zárása közben legyen nyomás alatt, a következők miatt: Segít meglátni az esetleges problémákat vakolás közben. A csöveket az üzemi méretre kitágítja. Tartsa a rendszert nyomás alatt, amíg a vakolat megköt. Amikor a rendszert először felfűti: 1 Kezdje szobahőmérsékletnél. 2 Lassan emelje a hőmérsékletet. Naponta csak 1 fokkal. Vagy maximum 5 fokkal 5 nap alatt. 3 Hagyja a rendszert nyomás alatt, amíg a fedőréteg teljesen meg nem szárad Ajánlások Száraz fal építésénél vagy álmenyezet befedésénél javasoljuk, hogy tartsa be a burkoló anyag gyártójának előírásait. Szeretnénk pár fontos pontot kiemelni a burkolással kapcsolatban: 1 Moduloknak fal felé néző csövekkel (mint WD-10): A panelek összekötésre használjon üvegszálas szalagot és a gyártó által specifikált ragasztót vagy kitöltő anygagot (például Knauf Fuhgenkleber vagy Rigips Rigidur H). A panelek közötti összekötésre ne univerzális öntapadós ragasztószalagot, hanem perforált fehér szalagot használjon. Wavin Tempower WD-10 Fűtő- és hűtőrendszerek 19

20 8. Tárgymutató A,Á Ajánlások - 19 Alkatrészek és eszközök - 5 Általános - 4 Általános üzembe helyezési elõírások - 9 Az ábrák magyarázata - 8 Az útmutatóról - 3 B Biztonság - 4 C Címzettek - 3 E,É Elektromos szerelések - 4 Elosztók - 13 F Fedõréteg - 19 Felszerelési eljárás - 16 Feltöltés - 17 Feltöltés és tesztelés - 17 Fitting csatlakoztatása - 11 fitting leszerelése - 11 H Harmatpont-szabályzó - 18 Hidraulikus csatlakozások - 16 Hõmérsékletszabályzó - 18 J Javítókészlet - 12 K Készítse elõ a felületet - 16 M Mikrobuborék-leválasztó - 13 Mit tegyünk, és mit ne tegyünk? - 10 Modul kapcsolatok - 9 Modulok azonos körön - 8 Modulok felszerelése - 16 MP csõ csatlakozások (sajtoló illesztés) - 9 Ny Nyomáspróba - 17 Nyomáspróba levegõvel - 16 P PB csõcsatlakozások (nyomóillesztés) - 10 R Rajz jelmagyarázata - 8 Sz Szabályzók - 18 Személyes biztonság - 4 Szerkezeti leírás - 14 Szükséges szerszámok - 7 T Terjedelem - 3 Terület elõkészítése - 13 Ü,Ű Üzembe helyezés - 13 Üzembe helyezés lépései - 7 Üzembe helyezési áttekintés - 5 V Vakolat TELEFON wavin@wavin.hu
