1 Conrad Szaküzlet, 1067 Budapest, VI., Teréz krt 23. Tel: Kemping készlet PARABOLA TÁNYÉR RECÉS FEJŰ CSAVAR LNB LNB TARTÓ RECÉS FEJŰ CSAVAR KAR HÁROMSZÖGLETŰ GOMB TAPADÓKORONG

Tel: 302 3588 Kemping készlet PARABOLA TÁNYÉR

2 HASZNÁLATI UTASÍTÁS Antennatányér szerelési készlet asztalra, balkonra való felszereléshez. LNB tartó kar Multi-kar (alul) Műhold tájoló LNB és az LNB tartó tapadókorong fali szerelőkészlet oldalnézet

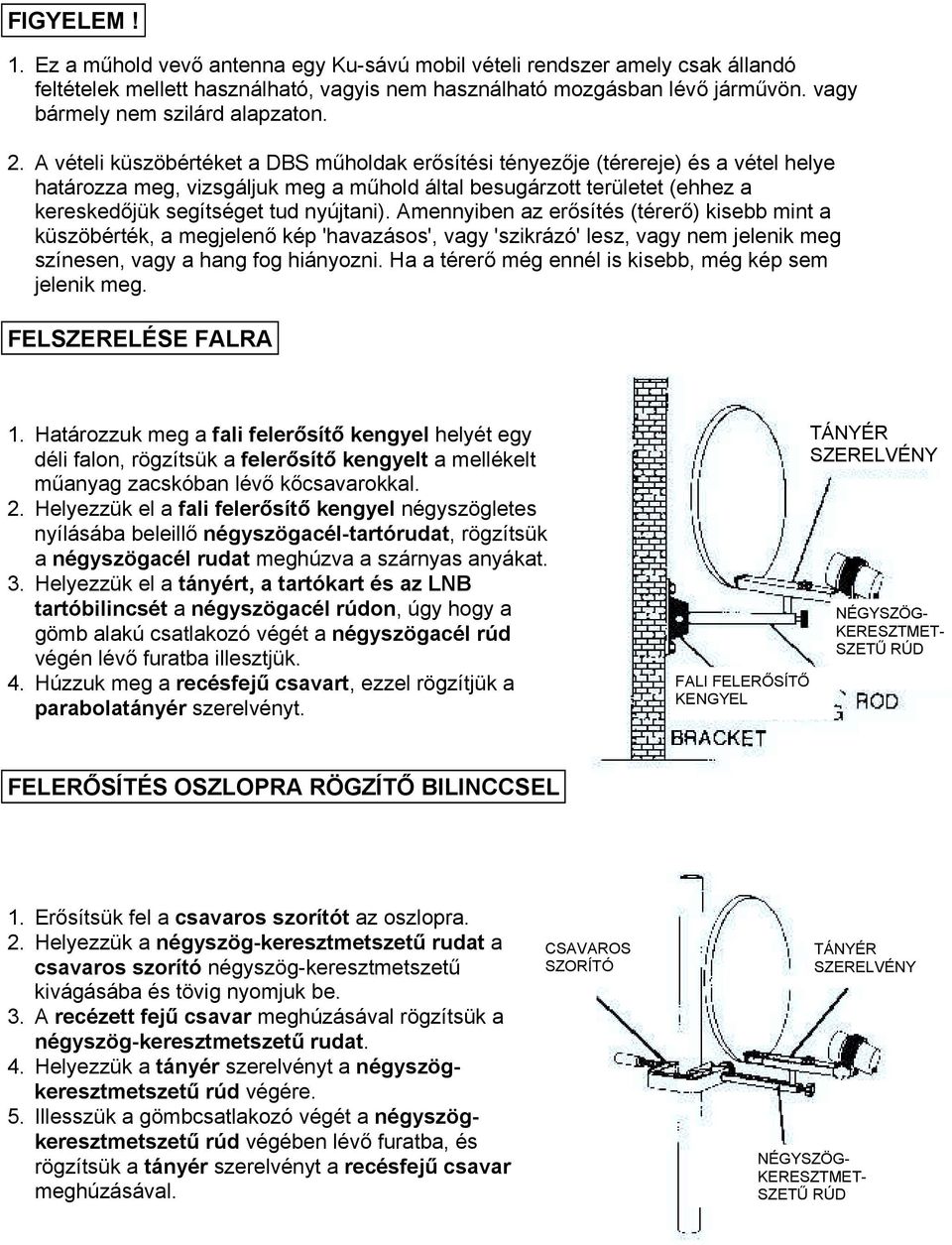

3 FIGYELEM! 1. Ez a műhold vevő antenna egy Ku-sávú mobil vételi rendszer amely csak állandó feltételek mellett használható, vagyis nem használható mozgásban lévő járművön. vagy bármely nem szilárd alapzaton. 2. A vételi küszöbértéket a DBS műholdak erősítési tényezője (térereje) és a vétel helye határozza meg, vizsgáljuk meg a műhold által besugárzott területet (ehhez a kereskedőjük segítséget tud nyújtani). Amennyiben az erősítés (térerő) kisebb mint a küszöbérték, a megjelenő kép 'havazásos', vagy 'szikrázó' lesz, vagy nem jelenik meg színesen, vagy a hang fog hiányozni. Ha a térerő még ennél is kisebb, még kép sem jelenik meg. FELSZERELÉSE FALRA 1. Határozzuk meg a fali felerősítő kengyel helyét egy déli falon, rögzítsük a felerősítő kengyelt a mellékelt műanyag zacskóban lévő kőcsavarokkal. 2. Helyezzük el a fali felerősítő kengyel négyszögletes nyílásába beleillő négyszögacél-tartórudat, rögzítsük a négyszögacél rudat meghúzva a szárnyas anyákat. 3. Helyezzük el a tányért, a tartókart és az LNB tartóbilincsét a négyszögacél rúdon, úgy hogy a gömb alakú csatlakozó végét a négyszögacél rúd végén lévő furatba illesztjük. 4. Húzzuk meg a recésfejű csavart, ezzel rögzítjük a parabolatányér szerelvényt. FALI FELERŐSÍTŐ KENGYEL TÁNYÉR SZERELVÉNY NÉGYSZÖG- KERESZTMET- SZETŰ RÚD FELERŐSÍTÉS OSZLOPRA RÖGZÍTŐ BILINCCSEL 1. Erősítsük fel a csavaros szorítót az oszlopra. 2. Helyezzük a négyszög-keresztmetszetű rudat a csavaros szorító négyszög-keresztmetszetű kivágásába és tövig nyomjuk be. 3. A recézett fejű csavar meghúzásával rögzítsük a négyszög-keresztmetszetű rudat. 4. Helyezzük a tányér szerelvényt a négyszögkeresztmetszetű rúd végére. 5. Illesszük a gömbcsatlakozó végét a négyszögkeresztmetszetű rúd végében lévő furatba, és rögzítsük a tányér szerelvényt a recésfejű csavar meghúzásával. CSAVAROS SZORÍTÓ TÁNYÉR SZERELVÉNY NÉGYSZÖG- KERESZTMET- SZETŰ RÚD

A vételi küszöbértéket a DBS műholdak erősítési tényezője (térereje) és a vétel helye határozza meg, vizsgáljuk meg a műhold által besugárzott területet (ehhez a kereskedőjük segítséget tud nyújtani).

4 ANTENNA TARTOZÉKOK 1. Az antenna tányér (ovális alakú 37 cm x 41 cm). 2. Az LNB kar (belső gömbcsatlakozással). 3. Az LNB tartóbilincs ( 23 mm-es és 40 mm-es gyűrűadapterekkel a különféle méretű házú LNB-khez). 4. Tapadókorongos állvány. 5. Fali felerősítő kengyel. 6. Négyszög-keresztmetszetű rúd. 7. Csavaros szorító. 8. Műhold helymeghatározó (csak opcióként). HOGYAN SZERELJÜK ÖSSZE Az antenna tányér összeszerelése legnagyobbrészt bepattanó csatlakozásokkal történik. Recésfejű csavarokat használunk a szerelvény rögzítéséhez. Győződjünk meg arról, hogy a gömbcsuklós csatlakozás síkra mart felületén/kiemelkedésén ül fel a rögzítő recés fejű csavar. A szerelési rajzok bemutatják úgy a standard, mint az opcionális elemeket, ellenőrizzük le mi található a hordozható műholdas antenna rendszerben és kövessük a szerelési rajzokat. FIGYELEM! A RECÉSFEJŰ CSAVARRAL SZEMBEN LÉVŐ SÍK FELÜLET A parabola antenna kar gömbcsuklós végének/kiemelkedésének egyik oldala síkra van marva, győződjünk meg arról, hogy a műanyag forgatógombos rögzítőcsavarok csúcsa pontosan találkozik a sík felülettel. A TÁNYÉR, A KAR, az LNB, ÉS A TAPADÓKORONGOS ÁLLVÁNY SZERELÉSE 1. Helyezzük a tapadókorongos állványt egy tiszta, sima felületre (pl. a kocsi karosszériájára, üveg, vagy jól polírozott fém felületre). 2. Nyomjuk rá a tapadókorongos állványt a felületre és csavarjuk meg egymás után a háromszögletű gombokat az óramutató járásával megegyezően, hogy mindhárom tapadókorong rászívja magát a felületre. 3. Helyezzük az LNB kart a tapadókorongos állványra, úgy, hogy annak a gömb alakú vége érintkezzen a tapadókorongos állvány kiemelkedésével és biztosítsuk a háromszögletű gombbal. 4. Helyezzük el az antennát bepattintva az LNB karba. 5. Helyezzük föl és pattintsuk be az LNB bilincset az LNB karba.

HOGYAN SZERELJÜK ÖSSZE Az antenna tányér összeszerelése legnagyobbrészt bepattanó csatlakozásokkal történik. Recésfejű csavarokat használunk a szerelvény rögzítéséhez.

5 FELERŐSÍTÉS BALKONKORLÁTRA A balkonkorlátra ugyanúgy erősítsük fel, mint ahogy az le van írva a függőleges oszlopra való felerősítésnél. A négyszög-keresztmetszetű rúdra itt nincs szükség, a parabola tányér gömbvégű csatlakozását illesszük bele a csavaros szorító négyszögletes nyílásába. A recézettfejű csavart meghúzva rögzítsük a parabola tányér szerelvényt. FELERŐSÍTÉS AZ ASZTALRA Az asztalra ugyanúgy erősítsük fel, mint ahogy az le van írva a függőleges oszlopra való felerősítésnél. A parabola tányér gömbvégű csatlakozását illesszük bele a csavaros szorító négyszögletes nyílásába. A recézettfejű csavart meghúzva rögzítsük a parabola tányér szerelvényt. A TAPADÓKORONGOS ÁLLVÁNY HASZNÁLATA Helyezzük a tapadókorongos állványt egy tiszta, sima felületre (pl. a kocsi karosszériájára, üveg, vagy jól polírozott fém felületre). Nyomjuk rá a tapadókorongos állványt a felületre és csavarjuk meg egymás után a háromszögletű gombokat az óramutató járásával megegyezően, hogy mindhárom tapadókorong rászívja magát a felületre. Helyezzük a parabola-tányér szerelvényt a tapadókorongos állványra, úgy, hogy annak a gömb alakú vége érintkezzen a tapadókorongos állvány kiemelkedésével. Rögzítsük a parabola-tányér szerelvényt a recésfejű csavar meghúzásával.

A recézettfejű csavart meghúzva rögzítsük a parabola tányér szerelvényt.

6 A MŰHOLD TÁJOLÓ HASZNÁLATA 1. Illesszük be a műhold tájoló két csapját a parabolatányér hátoldalának felső részén lévő két furatba. 2. Forgassuk a skála-tárcsát úgy, hogy a felszerelés helye a "várossal" egy vonalba essen, (pl. ha "CHICAGO"-ban vagyunk, a háromszögletű jel mutasson a "CITY"-re (VÁROS) -ra. 3. Állítsuk a parabola tányért a gömbkompasz nyilának megfelelően az általunk kiválasztott műhold irányába. (vagyis pl. ha az általunk kiválasztott műhold a "PAS-4", irányítsuk be úgy a parabolatányért, hogy a nyíl a "PAS-4" irányába mutasson, amely a skála tárcsa belső sorába van nyomtatva.) Ezzel az irányt durván beállítottuk. 4. A földrajzi mágneses elhajlás és egyéb eltérések miatt a parabolatányér további finombeállítást igényel, hogy pontosan a műhold irányában álljon, mindamellett a műhold tájoló igen hasznos a hozzávetőleges irány megállapításánál és rengeteg időt takarít így meg. CSAP SKÁLA- TÁRCSA MAGASSÁGI SZÖG LEOLVASÁSA IRÁNYTŰ ÉS MŰHOLD TÁJOLÓ

Állítsuk a parabola tányért a gömbkompasz nyilának megfelelően az általunk kiválasztott műhold irányába. (vagyis pl.
