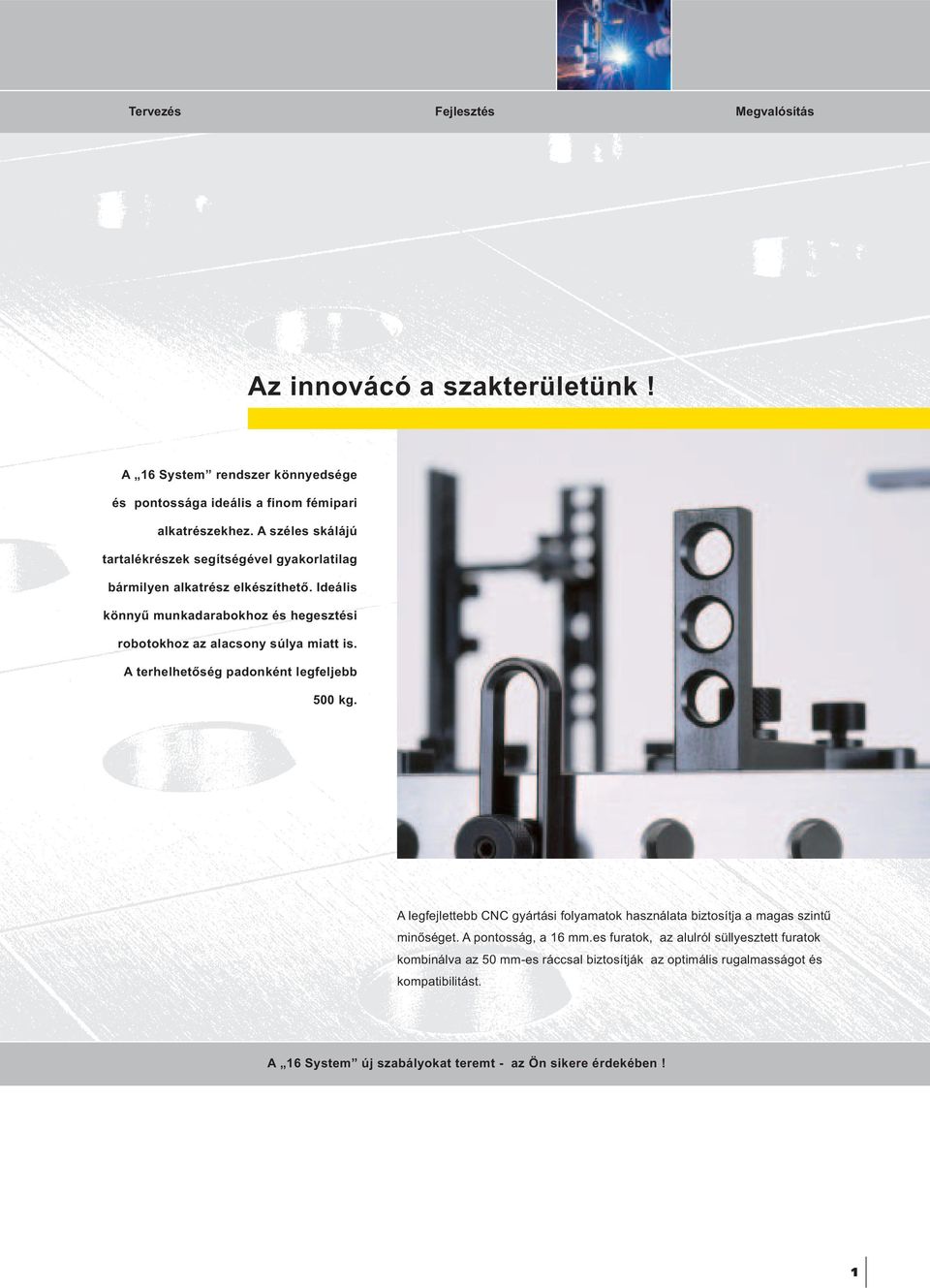

1 Tervezés Fejlesztés Megvalósítás Az innovácó a szakterületünk! A 16 System rendszer könnyedsége és pontossága ideális a finom fémipari alkatrészekhez. A széles skálájú tartalékrészek segítségével gyakorlatilag bármilyen alkatrész elkészíthető. Ideális könnyű munkadarabokhoz és hegesztési robotokhoz az alacsony súlya miatt is. A terhelhetőség padonként legfeljebb 500 kg. A legfejlettebb CNC gyártási folyamatok használata biztosítja a magas szintű minőséget. A pontosság, a 16 mm.es furatok, az alulról süllyesztett furatok kombinálva az 50 mm-es ráccsal biztosítják az optimális rugalmasságot és kompatibilitást. A 16 System új szabályokat teremt - az Ön sikere érdekében! 1

2 Bernd Siegmund Gruppe System 16 Stoły montażowe i spawalnicze Németorszàg Bernd Siegmund GmbH Ährenstraße 29 D Großaitingen Telefon: (+49) / Telefax: (+49) / s4@schweisstische.com

3 PL-2.04K16 System 16 Preciziós Hegeszttő és rögzítő asztal

4 System 16 Tartalom System 16 S4 hegesztő asztal Aluminium lemez furatokkal Asztallábak Végállítók Derékszögek Prizmák Csavarok Szorítók Gyorsszorítók Sorozat Tartozékok Beállítás S4 tapadásmentetsítő A technikai módosítások jogát fenntartjuk!

5 Készletek Készletek 1.1 Készletek 2.1 Készletek 3.1 Készletek x x x x x x mm 115 mm 115 mm 115 mm x x x x x x x x x x x mm 8x x Article Article Article Article Minden beállító tartalmazza a tartalék alkatrészeket. A cikkszámú alkatrész hozzáférhető a nagysebességű rögzítő csavarokhoz a kis hozzáadott költséggel

6 Asztal Komfort 1000 x 1000 x 100 mm - Sůly: 220 kg - 4 Lŕbak - Görgős láb Asztal Komfort 1200 x 1200 x 100 mm - Sůly: 250 kg - 4 Lŕbak - Görgős láb Asztal Komfort 1500 x 1000 x 100 mm - Sůly: 260 kg - 4 Lŕbak - Görgős láb Asztal Komfort 2000 x 1000 x 100 mm - Sůly: 350 kg - 4 Lŕbak - Görgős láb Asztal Komfort (2 x ös asztal) 2400 x 1200 x 100 mm - Sůly: 500 kg - 8 Lŕbak - tartalmazza a 4 db csavart Asztal Komfort (3 db ös asztal) 3000 x 1500 x 100 mm - Sůly: 780 kg - 12 Lŕbak - tartalmazza a 8 csavart

7 Véghelyzeti és szorító derékszögek Excentrikus végállító 45 Ř 45 mm - Sůly: kg Univerzális végállító 75 L 75 x 25 x 12 mm - Sůly: kg Szorító egység 300 x 300 x 100 mm - Sůly: 16 kg - Furatok mind az 5 oldalon Excentrikus végállító 75 Ř 75 mm - Sůly: 0.39 kg -Bronzzal bevonva M10-es menet a nagytömegű kapcsolatokhoz mm 25 mm 25 mm 115 mm 165 mm 500 mm 75 mm 12 mm mm Univerzális végállító 115 L 115 x 25 x 12 mm - Sůly: kg - variálható illeszthetőség - az oválfurat segítségével univerzális a szorítási lehetőség Univerzális végállító 165 L 165 x 25 x 12 mm - Sůly: 0.2 kg - variálható illeszthetőség - az oválfurat segítségével univerzális a szorítási lehetőség Univerzális végállító 500 M 500 x 50 x 12 mm - Sůly: 2 kg - Variálható illeszthetőség - Az oválfurat segítségével univerzális a szorítási lehetőség

8 Végállító és szorító derékszög 90 L 90 x 90 x 25 x 12 mm - Sůly: kg - fi xen vagy variálhatóan állítható Flexibilis minden irányban Aluminium A Végállító és szorító derékszög 140 L 90 x 140 x 25 x 12 mm - Sůly: kg Végállító és szorító derékszög 300 M 150 x 300 x 50 x 12 mm - Sůly: 1.46 kg 50 mm 25 mm 25 mm 50 mm 140 mm 12 mm 12 mm 300 mm 12 mm A 150 mm 50 mm 25 mm 12 mm 50 mm 50 mm mm 500 mm 30 mm 25 mm 40 mm 250 mm ,5 mm 187 mm Végállító és szorító derékszög 50 L 50 x 50 x 25 x 12 mm Sůly: kg Végállító és szorító derékszög 90 XL 90 x 25 x 30 x 12 mm Sůly: 0.19 kg Végállító és szorító derékszög 90 L 90 x 40 x 25 x 12 mm Sůly: kg - fixen vagy variálhatóan állítható 250 C - Balos x 250 x 50 mm Jobbos x 250 x 50 mm Sůly: 2.35 kg Végállító és szorító derékszög 500 C - Balos x 500 x 50 mm Jobbos x 500 x 50 mm Sůly: 5.4 kg 4 5

9 System 16 Precíziós szorító és hegesztő pad. Masszív kompatibilis moduláris a mindennapi használathoz. Pontosság a kezdetektől! 16 mm furatok, furattávolság: 50 mm, asztaltámasz: 100 mm magas, asztalmagasság: 850 mm, anyagvastagság 12 mm, Megerősített konstrukció bordákkal. Finomra munkált asztalfelület. Az aluminium perforált lemez furatelrendezése és osztása megegyezik az asztaléval és használható vasanyagokhoz és rozsdamentes acélhoz A 28 System lábai használhatóak a 16 System rendszeren is. Aluminium lemez furatokkal x 996 x 2 mm x 996 x 2 mm x 1196 x 2 mm x 996 x 2 mm Alap láb - Sůly: 5 kg - súlyterhelhetősőség: 500 kg Görgős láb - Sůly: 5 kg - súlyterhelhetőség

10 Csavarok Gyors szorítócsavar - forgózáró rögzítővel, rövid - integrált kézikerékkel - Allen Key-el Rögzítőcsavar - Egykezes működtetés Allen Key kézikerékkel - Allen key beépítve hosszú Szorítás 3 komponessel Pozícionáló csavar - Allen Key-el - Kompatibilis minden 16mm-es furattal rendelkező asztalrendszerrel - rövid hosszú alkatrész kapcsólódásához 90 / Süllyesztettfejű csavar golyókkal - Rejtett felhasználáshoz - Allen Key-el Süllyesztettfejű csatlakozó - süllyeszett Allen-Key-el - hosszúidejú csatlakozás - Önközponosítás - Hosszú furatokhoz nem nemgefelő - Rejtett felhasználáshoz - rövid hosszú komponensű csatlakozás Prizma 50 Ř 50 mm - köralakú és négyzetszelvényű csövekhez - alkalmazható minden 16 inches furatokhoz Galvanizált Z - Aluminium A - Polyamid P Prizma csavaros rögzítőhöz - Csiszolt Rozsdamentes acél Polyamid

11 Szorítók Standard csavaros rögzítő - Vízszintes mm - Függőleges 200 mm - teljesen beállítható - cserélhető prizmák Csavaros rögzítő 45 /90 - Függőleges 200 mm - teljesen beállítható cserélhető prizmák - Galvanizálva Gyorsfeszítős rögzítő - Vízszintes mm - Függőleges 200 mm - Rövíd rögíztési idő - Galvanizálva max. 52 mm 47 mm 10 mm 250 mm 250 mm 250 mm mm mm 32 mm 37 mm mm min. 32 mm 19 mm Függőleges szorító adapterrel (Használati alkalmazás - univerzális végállító nélkül) - Használható minden 16 mm furathoz - O-gyűrűvel - Adapter bronzzal bevonva Csatlakozó szorítórúd adapterrel (Használati alkalmazás - univerzális végállító nélkül) - Használható minden 16 mm furathoz - O-gyűrűvel - Adapter bronzzal bevonva Adapter Ř 48 mm - minden 16mm-es furathoz - O-gyűrűvel - Üres Gyorsfeszítőhöz

12 Sorozatgyártás Siegmund Ez a módszer ahogy gyorsan és pontosan összeállíthatja! Helyezze a prototípust vagy egy korábbi széria/gyártás megfelelő alkatrészét az asztalra pozícionálja a kívánt módon (az alkatrészhez illesztve illetve a prototípus tervrajzai szerint) használva a s4 system rendszert. Távolítsa el az alkatrészt (prototípust) és a beállítás készen van (körülbelül 10 perc). Fújja le az asztalt és a rögzítő eszközöket az S4 tapadásmentesítővel (antistick néhány perc alatt szárad). Javasolt fénykép készítése az esetleges későbbi dokumentációhoz.

13 Vágja el az együtt fekvő alkatrészeket. Ha szükséges hagyjon megfelelő távolságot az alkatrészeke/egységek és az asztal között amelyeket hegeszteni akar. Azokat az alkatrészeket amelyeket korábban Rögzítsen, hegesszen és vegye ki a kész alkatrészt és helyezze be a következőt. 8 9

14 S4 tartozékok Siegmund Használja a szerszámkocsit és a szerszámok könnyen kezelhetőek. Tartozékok A jól rendezett és kéznél lévő eszközökkel időt spórolhat és sok idegességtől óvhatja meg magát. A teljes szerszámkészlet elfér a szerszámkocsin. Ez az ön szervizmobilja. Így védheti szerszámait a sérülésektől és károsodásoktól Szerszámkocsi 560 x 560 x 6 - Sůly: 28 kg

15 Article Allen Key Kézikerék 24 Ř 24 mm - 4 inch Allen Key - Használhó a gömbölyű cavarokhoz és satukhoz Allen Key Kézikerék 48-4 inch Allen Key - Használhó a gömbölyű cavarokhoz és satukhoz Kefe Ř 18 mm - a 16mm-es furatok tisztításához Allen Key 4-4 inch Allen Key - Használhó a gömbölyű cavarokhoz és satukhoz Allen key 6 - Allen key 6 - termeléshez alkalmazhaň csavarok 10 11

16 S4 Tartozékok Siegmund A tökéletes megoldás a hegesztősablonhoz! Tapadásmentes Biztosítson az ön hegesztőasztala számára hosszabb élettartamot. Az S4 tapadásmentesítő létrehoz egy könnyű fémfelületet a hegesztésből adódó sérülésektől. Hasonlítsa össze a normál és a tapadásmentesítő spray-vel kezelt felületek esetén. Az S4 tapadásmentesítő létrehoz egy különálló fém védőréteget és megelőzi a hegesztésből adódó forró fémdarabok tapadását a felületre. Hasonlítsa össze egyéb kapható spray-vel. Article Article Article Article S4 Tapadŕsmentesitő folyadék S4 Tapadŕsmentesitő Üveg S4 Tapadŕsmentesitő Lemůzókő Flakon - 5 kg kg x 50 x 25 mm x 50 x 25 mm Igényeknek megfelelő tisztítás.
