1 Tökéletes famegmunkálás Gyalugépek

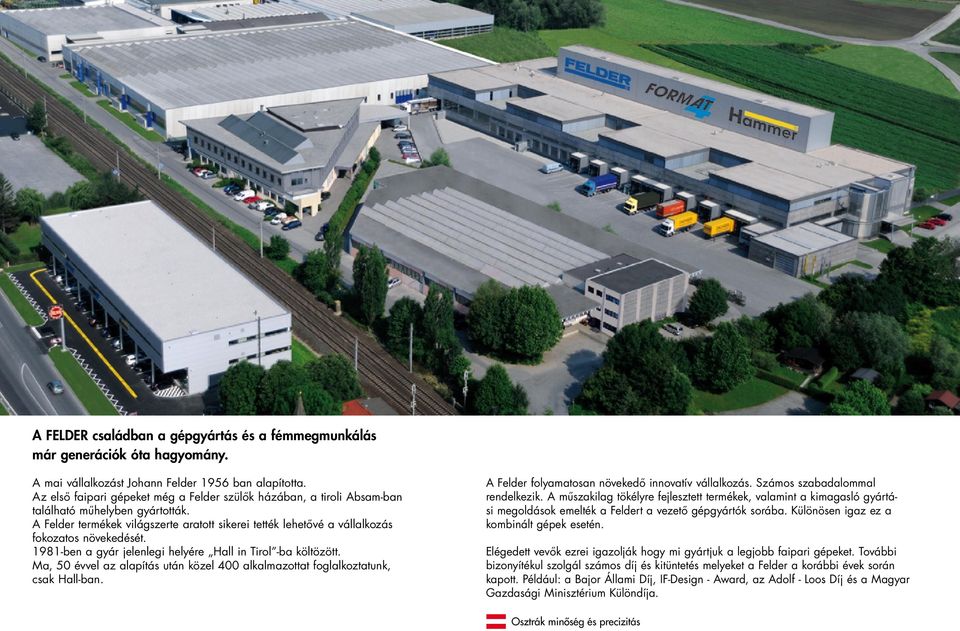

2 A FELDER családban a gépgyártás és a fémmegmunkálás már generációk óta hagyomány. A mai vállalkozást Johann Felder 1956 ban alapította. Az első faipari gépeket még a Felder szülők házában, a tiroli Absam-ban található műhelyben gyártották. A Felder termékek világszerte aratott sikerei tették lehetővé a vállalkozás fokozatos növekedését ben a gyár jelenlegi helyére Hall in Tirol -ba költözött. Ma, 50 évvel az alapítás után közel 400 alkalmazottat foglalkoztatunk, csak Hall-ban. A Felder folyamatosan növekedő innovatív vállalkozás. Számos szabadalommal rendelkezik. A műszakilag tökélyre fejlesztett termékek, valamint a kimagasló gyártási megoldások emelték a Feldert a vezető gépgyártók sorába. Különösen igaz ez a kombinált gépek esetén. Elégedett vevők ezrei igazolják hogy mi gyártjuk a legjobb faipari gépeket. További bizonyítékul szolgál számos díj és kitüntetés melyeket a Felder a korábbi évek során kapott. Például: a Bajor Állami Díj, IF-Design - Award, az Adolf - Loos Díj és a Magyar Gazdasági Minisztérium Különdíja. Osztrák minőség és precizitás

3 Tökéletes famegmunkálás A mi filozófiánk: azt a gépet kínálni Önnek, amelyre szüksége van! 900-as széria, FELDER a nagyipar számára A Felder a 900-as sorozatú gépeit a kemény, mindennapos igénybevételre fejlesztette ki. A teljesítmény, a pontosság, a sokoldalúság valamint az optimális kezelési komfort, továbbá a részletek tökéletes megoldásai, valamint az alapos megmunkálás mind-mind megfelel azon magas elvárásoknak, melyeket Ön a faipari gépével szemben támaszthat. 700-as széria, FELDER a profi asztalosokszámára Az arany középút a profi faiparosoknak. A 700-as Felder széria összeköti az egyszerű kezelhetőséget és a maximális precizitást a legjobb ár-érték aránnyal. Az elsőosztályú gépkialakítás és a részletek tökéletes megmunkálása lehetővé teszi, hogy megbirkózzon minden feladattal a napi használat során. 500-as széria, FELDER az igényes kisebb műhelyek részére Ha a megbízható Felder minőséget és precizitást keresi a legkisebb ár figyelembevételével, akkor Ön ezt a Felder 500-as szériájában megtalálja. Kiemelkedő megmunkálási eredmények Felder minőségben a legjobb ár-érték arány mellett a Feldervonalon magától értetődőek. A gép kialakítása, felszereltsége és a kellékek a következő gépmodellnek felel meg: Serie 900 Serie 700 Serie 500 RUM Az árak az interneten a A 2011 évi katalógus megjelenésével egyidejűleg a korábbi katalógusainkban közölt valamennyi ár, információ érérvnyét veszíti! Az ábrákon szereplő gépek esetenként tartalmazhatnak opciós felszereltséget. A műhelyre szabott gépkialakításról szaktanácsadó kollégánk részletes ajánlatot küld. Fenntartjuk a jogot az árak ill. a műszaki paraméterek változtatsra, továbbá a nyomdahibkra, valamint a tévedésre.

4 Gyalugép fontos vonásai Tökéletes famegmunkálás Mi teszi igazán különlegessé a Felder famegmunkáló gépeket? A technikai különlegeségek kiemelik a Felder gépeit. A saját kutatási osztályunk fejlesztései és a világszerte szabadalmazott műszaki megoldások, valamint az innováció olyan minőséget és könnyű üzemeltetehetőséget garantál, amit keresve is alig talál. A következő oldalakon részletezzük ezeket a fontos vonásokat. Gyalukés cseréje Felder renddszerű gyalutengely Asztalnál lévő szabadalmaztatott beállító Az egyengetőasztalok kettős felhajtása Dönthető vezetővonalzó A sztalhosszabbító Hosszlyukfúró berendezés 4 FELDER

5 Gyors átállás! FELDER 5

6 A legfontosabb részletek : Gyalukés cseréje Gyalukés-beállítás, szerszám nélkül tizedmilliméter pontossággal. A Felder-nél alapkövetelmény! 2, 4, 6 késes rendszerű gyalutengely Késcsere 2 percen belül Önbeálló kések, ezáltal maximális pontosság a kés cserénél Nem gyantásodnak a rögzítő csavarok Különösen csendes futás a zárt formának köszönhetően Maximális éltartósság Költségtakarékos, a kedvező árú kések miatt 6 FELDER

7 A legfontosabb részletek : FELDER renddszerű gyalutengely Nézze meg és tapintsa meg a szenzációs gyalulási képeket! A 2-, 4- ill. 6-késes egyedülálló gyalukéstengely-technológia a Felder géppel készített felületet, a gyalulási képet új dimenzióba emeli. A két éllel ellátott Felder-rendszerű gyalukések évtizedek óta bizonyítják hatékonyságukat. A gyár által precízen beállított rendszer és a fegyelmezett pontosságú gyártás eredményeként a gyalukés csere során megszabadul az időt rabló és idegőrlő késbeállítástól. Ezen túlmenően megtakaríthatja a drága beállítóeszközt is. A gyalukéscsere gyerekjáték lesz elég csupán néhány perc, hogy a 2-, 4-, illetve 6-késes gyalutengely újra éles Felder gyalukésekkel működjön. Ø 120 mm Ø 88 mm FELDER 7

8 A legfontosabb részletek : Asztalnál lévő szabadalmaztatott beállító Precíz és kényelmes a forgácselválasztás gyors állítása a ráfutó asztalnál a kezelő oldalon. Serie 900 Serie 700 Serie 500 Szabadalmaztatott egyengetőasztal-állítás A fogásvétel fokozatmentesen állítható 8 mm-ig. Nagyítólencse garantálja a skála egzakt leolvasását. Precízen állítható. Erre szolgál a szabadalmaztatott, alakzárt egyengetőasztal-állító rendszer. 8 FELDER

9 A legfontosabb részletek : Az egyengetőasztalok kettős felhajtása Az egyengető asztalok együttesen nyílnak Játszi könnyedséggel pillanatok alatt átállítható a gépe egyengetésről vastagolásra. Asztalonként 2 (4) rugó segíti az öntvényasztalok együttes fölnyitását. Serie 900 Serie 700 FELDER 9

10 Dönthető vezetővonalzó A vezetővonalzó 90 és 45 között fokozat nélkül állítható. 90 és 45 -nál végütközők találhatók. A vezetővonalzó különösen helytakarékos konstrukciója biztosítja azt, hogy az egyengető-vastagoló közvetlenül a műhely fala mellé helyezhető, ami által a gyalutengelyt teljes hosszában ki lehet használni. A legfontosabb részletek : Asztalnál lévő szabadalmaztatott beállító 10 FELDER

11 A legfontosabb részletek : Asztalhosszabbító A legfontosabb részletek : Hosszlyukfúró berendezés Igény szerint: az asztal méretét a munkadarabhoz lehet igazítani 1969 óta a Felder asztalhosszabbító-rendszer már több ezerszer bizonyított. Kevés fogással, szerszámok nélkül növelheti meg az Felder asának felfekvőfelületét, akár 1000 mm-rel is oldalanként! A hosszlyukfúró Ez az egység a famegmunkáló központ egyengető oldalára szerelhető fel. Kívánsága szerint a hosszlyukfúró szupportot választhatja mozgatóberendezéssel, vagy akár anélkül. Serie 700 Serie 500 FELDER 11

12 AD 951 Egyengető-vastagoló gyalugép AD 951 Olyan gyalugépet keres Ön, ami masszív, bordázott egyengető asztallal, 4 orsós vastagolóasztal emeléssel, a legkorszerűbb gyalutengely technológiával és komfortos ám egyszerű kezeléssel rendelkezik? Akkor Önnek a Felder AD 951 a helyes gép! A szabadalmaztatott, alakzárt egyengetőasztal-állítórendszer egyedülálló a maga kategóriájában. A Felder AD 951 típusú gyalugépe a szenzációs rendszerű gyalutengely jóvoltából, ami 120 mm élkörátmérővel rendelkezik, és amely már alapváltozatában is 4 késsel bír de akár 6 késsel is ellátható Önnek a legszebb eredményt biztosítja, a lehető legkényelmesebb munka mellett. 12 FELDER

13 Tökéletesre gyalult felület kiváló technika Tökéletes famegmunkálás Tökéletesen gyalult fafelületet szavatol a Felder gyalugépek számos részlete: a gépöntvényből készült masszív, bordázott egyengető- és vastagolóasztal, valamint a 4- illetve 6- késes Felder- rendszerű gyalutengely teljességgel harmonizál, a gyalutengely meggyőző átmérőjével, az optimális fordulatszámmal és a fokozatmentesen megválasztható előtoló-sebességgel. Az aerodinamikai szempontból tökéletesen felépített, nagyméretű forgácstérnek köszönhetően a forgácselszívó burkolat minden követelménynek megfelel. Kettő nyomógerenda akadályozza meg azt a rezgést ami a vékony munkadaraboknál lép fel. Az osztott nyomógerenda, kombinálva a gumi behúzóhengerrel, különböző vastagságú munkadarabok egyidejű megmunkálására alkalmas. Csekély forgácsleválasztás esetén, nagyon vékony vagy különböző vastagságú munkadaraboknál ajánlott a gumírozott be- és kihúzóhenger (opció). 4 db trapéz menetű orsó garantálja a vastagoló asztalnál a pontosságot és a maximális terhelhetőséget. A vastagoló asztal mindkét oldala mentén biztosított a precíz vezetés. FELDER 13

14 Programozható elektromos magassági állítás a vastagoló asztalnál Digi-Drive A kívánt méret beállítását, majd a start gomb megnyomását követően a vastagoló asztal önállóan beáll a kívánt pozícióba. A LED-kijelzőn látható mind a tényleges, mind a névleges érték is. További funkciók: láncméret, tíz programozható vastagolóasztal pozíció. ( Opció ) Szériaváltozat: fokozatmentes előtoló-sebesség 4 16 m/perc, bármilyen fafajhoz. 14 FELDER

15 AD 951 Tökéletes famegmunkálás Vastagoló asztal magassági állítás, elektromos Power-Drive Fordítógomb a gyorsállításhoz, a finombeállítás a nyomógombbal történik. A LED-kijelző mutatja a valós értéket. ( Opció ) Vastagoló asztal magassági állítása kézikerékkel Tizedmilliméter pontos vastagolóasztal állítás a számjegykijelző kézikerék segítségével. Maximális vastagolási magasság 254 mm. ( Standard ) FELDER 15

16 AD 741 Egyengető-vastagoló gyalugép AD 741 Egyszerűen tökéletes! Hosszú, masszív, bordázott, önntöttvas egyengetőasztal; gyorsan s könnyen állítható fogásvétel; helytakarékos konstrukciójú vezetővonalzó rendszer. Ez utóbbi egyben fokozat nélkül dönthető is. Önbeálló késekkel rendelkező Felder-rendszerű gyalutengely; együttesen nyíló egyengető asztalok (a nyitást rugók támogatják); ideálisan kialakított elszívó burkolat; hosszú, négy oszlopon vezetett öntöttvas vastagolóasztal. A vastagolóasztal emelése történhet manuálisan, motorral vagy előre programozható módon (pozícióvezérléssel) tehát egyszóval: egyszerűen szenzációs! 16 FELDER

17 Tökéletes gyalulási kép tökéletes technika! Tökéletesen gyalult fafelületet szavatol a Felder gyalugépek számos részlete: a gépöntvényből készült masszív, bordázott egyengető- és vastagolóasztal, valamint a 2 illetve 4 késes Felder- rendszerű gyalutengely teljességgel harmonizál, a gyalutengely meggyőző átmérőjével, az optimális fordulatszámmal és 2 előtolósebesség. Tökéletes famegmunkálás 2 fokozatú hajtómű : A vastagoló gyalugépen az előtolás sebességét egyszerűen megválaszthatja: 6 m/min és 12 m/min. Elszívó-védőburkolat. Az aerodinamikai szempontból tökéletesen felépített, nagyméretű forgácstérnek köszönhetően a forgácselszívó burkolat minden követelménynek megfelel. Kettő nyomógerenda akadályozza meg azt a rezgést ami a vékony munkadaraboknál lép fel. 4 db trapéz menetű orsó garantálja a vastagoló asztalnál a pontosságot és a maximális terhelhetőséget. A vastagoló asztal mindkét oldala mentén biztosított a precíz vezetés. FELDER 17

18 AD 741 Programozható elektromos magassági állítás a vastagoló asztalnál Digi-Drive A kívánt méret beállítását, majd a start gomb megnyomását követően a vastagoló asztal önállóan beáll a kiválasztott magasságba. A LED-kijelzőn látható mind a tényleges, mind a névleges érték is. További funkciók: láncméret, 4 programozható vastagolóasztal pozíció. (Opció) Vastagoló asztal magassági állítása kézikerékkel Vastagoló asztal magassági állítás, elektromos Power-Drive fordítógomb a gyorsállításhoz A finombeállítás a nyomógombbal történik. A LED-kijelző mutatja a valós értéket. (Opció) Tizedmilliméter pontosságú vastagolóasztal állítás kézikerékkel és a beépített számjegykijelzés segítségével. (Standard) 18 FELDER

19 AD 531 AD Igényes részletek, igényes felszereltség. Több gép ebben az árkategóriában már nem lehetséges! Tökéletes famegmunkálás Több gép ebben az árkategóriában már nem lehetséges! A kombináció kitűnő ár és kiemelkedő adatok megdobogtatják az asztalos szíveket. A profi egyengető ütköző, a masszív szürkeöntvény egyengető asztal ill. a 2 késes Felder rendszerű gyalutengely (4 késes Felder rendszerű opció) minden faiparost lenyűgöz. Vastagolás Nagy és nehéz munkada-rabok esetén a 220 mm es maximális vastagolómagasság az órával ellátott kézikerék segítségévell kívánság szerint állítható be tizedmilliméteres pontossággal. FELDER 19

20 A 951 Egyengető gyalugép A 951 Kíváló egyengető gyalugép, a legjobb ár-érték aránnyal! Az A 951 lenyűgözi Önt a nehéz, masszív asztalával. Csekély az egyengető helyigénye, mivel az optimálisan integrált nehéz kivitelű vezetővonalzó rendszer révén a gépet közvetlenül a fal mellett el tudja helyezni. A 4 vagy akár 6 késes gyalutengely, mely önbeálló gyalukésekkel rendelkezik illetve az egyengető asztal forgácsvételének gyors ám pontos állítása a gépnek olyan karaktert kölcsönöz, amivel kitűnik a hasonló gépek közül. Ez egy olyan gép mellyel évek hosszú során át elégedett lehet. 20 FELDER CZE

21 A 741 Egyengető gyalugép A 741 Tökéletes famegmunkálás A legkisebb alkotóelemig tökéletesen átgondolt egyengető gyalugép! A csúcskategória egyik gépe. A gépöntvényből készült, masszív, hosszú egyengető asztalok, a ráfutóasztalnál a fogásvétel komfortos beállíthatósága, a dönthető fúgoló ütköző, valamint az önbeálló késekkel ellátott Felder rendszerű gyalutengely jellemzi az A 741-et. Legmodernebb technológia, ami tökéletesre gyalult felületet garantál! CZE FELDER 21

22 D 951 Vastagoló gyalugép D 951 Nagyobb pontosságot, jobb minőséget nyújt Önnek ez a gép, mint amit egy vastagolótól elvárhat. Az olyan tökéletes gépelemek, mint az egzakt vastagolóasztal, annak a beállítási lehetőségei, továbbá a 120 mm élkörátmérőjű gyalutengely, mely 4 akár 6 késsel is rendelkezhet, valamint az egyedülálló technológiájú gyalutengely rendszer által a Felder a gyalulási képet magasabb dimenziókba emeli. 22 FELDER

23 Szenzációs gyalukép, egzakt vastagolás! A két éllel ellátott Felder-rendszerű gyalukések évtizedek óta bizonyítják hatékonyságukat. A gyár által precízen beállított rendszer és a fegyelmezett pontosságú gyártás eredmé-nyeként a gyalukéscsere során megszabadul az időt rabló és idegőrlő késbeállítástól. Ezen túlmenően megtakaríthatja a drága beállítóeszközt is. A gyalukéscsere gyerekjáték lesz elég csupán néhány perc, hogy a 4-, illetve 6-késes gyalutengely újra éles Felder gyalukésekkel működjön. Tökéletes famegmunkálás Be és kihúzó hengerek Szériaváltozat: fokozatmentes előtolósebesség 4 16 m/perc, bármilyen fafajhoz. Gyalutengely Az öntvényből készült ten gelyt tartó csapágyblokk minden igény bevételnek ellenáll. Vékony anyagok, különböző vastagságú munkadarabok problémamentes megmunkálására szolgálnak az opcionális gumírozott ki és behúzó hengerek. Gyalutengely csapágyház FELDER 23

24 D 951 Tökéletes technika, gyaluláshoz Az aerodinamikai szempontból tökéletesen kialakított, nagyméretű forgácstérnek köszönhetően a forgácselszívó burkolat minden követelménynek megfelel. Kettő nyomógerenda akadályozza meg azt a rezgést ami a vékony munkadaraboknál lép fel. Az osztott nyomógerenda, kombinálva a gumi behúzóhengerrel, különböző vastagságú munkadarabok egyidejű megmunkálására alkalmas. 4 db trapéz menetű orsó garantálja a vastagoló asztalnál a pontosságot és a maximális terhelhetőséget. A vastagoló asztal mindkét oldala mentén biztosított a precíz vezetés. A figyelemreméltó méretű, 900 mm hosszú vastagolóasztalt az elszedő oldalon még flexibilisen meg is tudja növelni a munkadarab görgő révén. A teljes asztalhossz elérheti az 1500 mm-t is. Állítható asztalgörgőket szerelünk be az asztalba, ha Ön gyakran dolgozik nedves és magas gyantatartalmú fával és ha ezt előzőleg kéri. 24 FELDER

25 Tökéletes famegmunkálás Programozható elektromos magassági állítás a vastagoló asztalnál Digi-Drive A kívánt méret beállítását, majd a start gomb megnyomását követően a vastagoló asztal önállóan beáll a kívánt pozícióba. A LED-kijelzőn látható mind a tényleges, mind a névleges érték is. További funkciók: láncméret, 4 programozható vastagolóasztal pozíció. (Opció ) Vastagoló asztal magassági állítás, elektromos Power-Drive Fordítógomb a gyorsállításhoz, a finombeállítás a nyomógombbal történik. A LED-kijelző mutatja a valós értéket. ( Opció ) Vastagoló asztal magassági állítása kézikerékkel Tizedmilliméter pontos vastagolóasztal állítás a számjegykijelző kézikerék segítségével. Maximális vastagolási magasság 254 mm. ( Standard ) FELDER 25

26 Válassza ki a gyalugépét: AD 951 Standard AD 951 Power-Drive AD 951 Digi-Drive AD 741 Standard AD 741 Power-Drive Egyengető-vastagoló gyalugép Egyengető-vastagoló gyalugép Egyengető-vastagoló gyalugép Egyengető-vastagoló gyalugép Egyengető-vastagoló gyalugép Motor 5,5 LE (4,0 kw) Egyengető gyalulási szélesség 510 mm Egyengetőasztal hossza 2250 mm Egyengető ütközővonalzó 1150 mm 4 késes Felder rendszerű gyalutengely (6 késes Felder rendszerű gyalutengely, 4 késes TERSA gyalutengely) Mindkét egyengetőasztal együtt nyílik föl Vastagoló gyalulási szélesség 504 mm Vastagolási magasság mm Vastagolási magasság beállítása kézi kerékkel Számjegykijelzésű óra a vastagolási magassághoz Fokozatmentes előtolómű, 4 16 m/perc 4 orsós vastagolóasztal emelés Motor 5,5 LE (4,0 kw) Egyengető gyalulási szélesség 510 mm Egyengetőasztal hossza 2250 mm Egyengető ütközővonalzó 1150 mm 4 késes Felder rendszerű gyalutengely (6 késes Felder rendszerű gyalutengely, 4 késes TERSA gyalutengely) Mindkét egyengetőasztal együtt nyílik föl Vastagoló gyalulási szélesség 504 mm Vastagolási magasság mm Fokozatmentes előtolómű, 4 16 m/perc 4 orsós vastagolóasztal emelés Power-Drive kivitel + Elektromos vastagolóasztal magassági állítás + LED-kijelző a kezelőpultnál vastagolóasztal-magasság állításához Motor 5,5 LE (4,0 kw) Egyengető gyalulási szélesség 510 mm Egyengetőasztal hossza 2250 mm Egyengető ütközővonalzó 1150 mm 4 késes Felder rendszerű gyalutengely (6 késes Felder rendszerű gyalutengely, 4 késes TERSA gyalutengely) Mindkét egyengetőasztal együtt nyílik föl Vastagoló gyalulási szélesség 504 mm Vastagolási magasság mm Fokozatmentes előtolómű, 4 16 m/perc 4 orsós vastagolóasztal emelés Digi-Drive kivitel + Pozícióvezérlés a vastagolóasztal emeléséhez + LED-kijelző a kezelőpultnál a vastagolóasztal-magasság kívánt és valós értékeihez Motor 4,0 LE (3,0 kw) Egyengető gyalulási szélesség 410 mm Egyengetőasztal hossza 2000 mm Egyengető ütközővonalzó 1150 mm 2 késes gyalutengely ( opcióként 4-késes gyalutengely ) Mindkét egyengetőasztal együtt nyílik föl Vastagoló gyalulási szélesség 404 mm Vastagolási magasság mm Vastagolási magasság beállítása kézi kerékkel Számjegykijelzésű óra a vastagolási magassághoz 2 fokozatú szinkronelőtolómű 6 m/perc és 12 m/perc Motor 4,0 LE (3,0 kw) Egyengető gyalulási szélesség 410 mm Egyengetőasztal hossza 2000 mm Egyengető ütközővonalzó 1150 mm 2 késes gyalutengely ( opcióként 4-késes gyalutengely ) Mindkét egyengetőasztal együtt nyílik föl Vastagoló gyalulási szélesség 404 mm Vastagolási magasság mm 2 fokozatú szinkronelőtolómű 6 m/perc és 12 m/perc Power-Drive kivitel + Elektromos vastagolóasztal magassági állítás + LED-kijelző a kezelőpultnál vastagolóasztal-magasság állításához 26 FELDER KP

27 Tökéletes famegmunkálás AD 741 Digi-Drive AD 531 A 951 A 741 Egyengető-vastagoló gyalugép Egyengető-vastagoló gyalugép Egyengető gyalugép Egyengető gyalugép Motor 4,0 LE (3,0 kw) Egyengető gyalulási szélesség 410 mm Egyengetőasztal hossza 2000 mm Egyengető ütközővonalzó 1150 mm 2 késes gyalutengely ( opcióként 4-késes gyalutengely ) Mindkét egyengetőasztal együtt nyílik föl Vastagoló gyalulási szélesség 404 mm Vastagolási magasság mm 2 fokozatú szinkronelőtolómű 6 m/perc és 12 m/perc Motor 4,0 LE (3,0 kw) Egyengető gyalulási szélesség 310 mm Egyengetőasztal hossza 1500 mm Egyengető ütközővonalzó 1150 mm 2 késes Felder rendszerü gyalutengely ( opcióként 4-késes gyalutengely ) Vastagoló gyalulási szélesség 306 mm Vastagolási magasság mm Vastagolási magasság beállítása kézi kerékkel Szinkronelőtolómű 6 m/perc Motor 4,0 LE (3,0 kw) Egyengető gyalulási szélesség 510 mm Egyengetőasztal hossza 2250 mm Egyengető ütközővonalzó 1150 mm 4 késes Felder rendszerű gyalutengely (6 késes Felder rendszerű gyalutengely, 4 késes TERSA gyalutengely) Motor 4,0 LE (3,0 kw) Egyengető gyalulási szélesség 410 mm Egyengetőasztal hossza 2000 mm Egyengető ütközővonalzó 1150 mm 2 késes gyalutengely ( opcióként 4-késes gyalutengely ) Digi-Drive kivitel + Pozícióvezérlés a vastagolóasztal emeléséhez + LED-kijelző a kezelőpultnál a vastagolóasztal-magasság kívánt és valós értékeihez KP FELDER 27

28 Válassza ki a gyalugépét: D 951 Standard D 951 Power-Drive D 951 Digi-Drive Vastagoló gyalugép Vastagoló gyalugép Vastagoló gyalugép Motor 5,5 LE (4,0 kw) Vastagoló gyalulási szélesség 504 mm Vastagolási magasság mm 4 késes Felder rendszerű gyalutengely (6 késes Felder rendszerű gyalutengely, 4 késes TERSA gyalutengely) Vastagolási magasság beállítása kézi kerékkel Számjegykijelzésű óra a vastagolási magassághoz Fokozatmentes előtolómű, 4 16 m/perc 4 orsós vastagolóasztal emelés Védőrátét filcből Motor 5,5 LE (4,0 kw) Vastagoló gyalulási szélesség 504 mm Vastagolási magasság mm 4 késes Felder rendszerű gyalutengely (6 késes Felder rendszerű gyalutengely, 4 késes TERSA gyalutengely) Fokozatmentes előtolómű, 4 16 m/perc 4 orsós vastagolóasztal emelés Védőrátét filcből Motor 5,5 LE (4,0 kw) Vastagoló gyalulási szélesség 504 mm Vastagolási magasság mm 4 késes Felder rendszerű gyalutengely (6 késes Felder rendszerű gyalutengely, 4 késes TERSA gyalutengely) Fokozatmentes előtolómű, 4 16 m/perc 4 orsós vastagolóasztal emelés Védőrátét filcből Power-Drive kivitel + Elektromos vastagolóasztal magassági állítás + LED-kijelző a kezelőpultnál vastagolóasztal-magasság állításához Digi-Drive kivitel + Pozícióvezérlés a vastagolóasztal emeléséhez + LED-kijelző a kezelőpultnál a vastagolóasztal-magasság kívánt és valós értékeihez 28 FELDER KP

29 Tökéletes famegmunkálás Műszaki adatok, egyedi kialakítási lehetőségek: AD 531 AD 741 AD 741 Power-Drive AD 741 Digi-Drive AD 951 AD 951 Power-Drive AD 951 Digi-Drive A 741 A 951 D 951 D 951 Power-Drive D 951 Digi-Drive Elektromosság 3x 400 V motor S S S S S S S S S S S S 1x 230 V az ECO-modellekhez motorteljesítmény 3,0 kw* O O O O O Hz motorfrekvencia S S S S S S S S S S S S 4,0 LE (3,0 kw)* S S S S S ,5 LE (4,0 kw)* O O O O S S S O S S S S 7,5 LE (5,5 kw)* - O O O O O O O O O O O 10,0 LE (7,35 kw)* - O O O O O O O O O O O 13,5 LE (10,0 kw)* O O O - O O O O Csillag delta indítás, 7,5 LE-től kell - O O O O O O O O O O O Forgásirányváltó - O O O O Potenciálmentes kontaktus O O O - O O O O Üzemóra számláló - O O O O O O O O O O O 3 fázisú CEE-csatlakozás a pótkészűlékhez, idörelével - O O O O fázisú CEE-csatlakozás, fökapcsolóval kapcsolva - O O O O Egyengetö egység és gyalutengely Egyengetőgyalu szélesség mm-ben Forgácsleválasztás max. mm-ben Egyengető ütközővonalzó 1150 mm - S S S S S S S S Eloxált vezetővonalzó az egyengetőnél S O O O O O O O O Védőberendezés EURO Standard S S S S S S S S S Védőberendezés EURO Komfort O O O O O O O O O késes Felder rendszerü gyalutengely S S S S S késes Felder rendszerü gyalutengely O O O O S S S O S S S S 6 késes Felder rendszerü gyalutengely O O O - O O O O 4 késes utánélezhető késes gyalutengely O O O O O O O O O O O O 3 késes TERSA gyalutengely O O O O O késes TERSA gyalutengely O O O - O O O O Vastagolóegység és elötolás Vastagoló gyalulási szélesség mm-ben Forgácsleválasztás max. mm-ben Számjegykijelzés a vastaglóasztal magassági állításhoz, mm-ben O S - - S S - - Számjegykijelzés a vastaglóasztal magassági állításhoz inch-ben O O - - O O - - Elektromos asztalemelésa vastagolónál ( Power-Drive D1) - O S S O S S - - O S S Digitális kijelző vastagolóasztal állításához ( Power-Drive D1) - O S - O S O S - Pozícióvezérlés a vastagolóasztal emeléséhez, programozható, Digi-Drive D1 - O O S O O S - - O O S * A teljesítmény SP6/40 % szerint értendő, ** Vágáshossz (oldalasztallal), max. vágásmagasságnál, S... Alapfelszereltség, W... Opció felár nélkül, -... Nem szállítható, O... Opció KP FELDER 29

30 Tökéletes famegmunkálás AD 531 AD 741 AD 741 Power-Drive AD 741 Digi-Drive AD 951 AD 951 Power-Drive AD 951 Digi-Drive A 741 A 951 D 951 D 951 Power-Drive D 951 Digi-Drive 2 db. görg a vastagolóasztalban, beállítási tartomány 0 0,5 mm O O O - - O O O Gumírozott be- ill. kihúzó henger O O O - - O O O Osztott nyomógerenda az adagoló oldalon O O O - - O O O Fokozatmentes eltolóm 4 16 ford./perc S S S - - S S S 2 fokozatú szinkron elötolómü 6+12 m/perc - S S S Szinkronelőtolómű 6 m/perc S Fúróberendezés Fúrótokmány befogás 0 16 mm O O O O O Fúrószupport O Fúrószupport, nehéz, profi kivitel O O O O O Mozgató berendezés a profi fúrószupporthoz O O O O O Fontos tartozékok Mozgató berendezés O O O O O Aljzat az eltoló felszereléshez O O O - O Csatlakoztatórendszer az 510-es asztalok hosszabbításához O O O - O Csatlakoztató rendszer az asztalhosszabbító fölszerelésére (vastagoló asztalhoz ill. maróasztalhoz, 1 db) O Csatlakoztató készlet, a 410 mm-es gyalu egyengető asztalához - O O O O Munkadarabgörg a vastagolóasztalhoz, az etetoldalon (csak elektromos asztalállítással együtt) O O O - - O O O Szállítási, szerelési adatok Munkamagasság mm-ben Minimális szállítási szélesség, mm-ben Dugaljas kábelkötés a gép szétválasztásához O O O - O Elszívótömlő csatlakozó átmérője mm-ben, egyengetőhöz/vastagolóhoz Súly, kg (átlagos kivitel esetén) * A teljesítmény SP6/40 % szerint értendő, ** Vágáshossz (oldalasztallal), max. vágásmagasságnál, S... Alapfelszereltség, W... Opció felár nélkül, -... Nem szállítható, O... Opció 30 FELDER KP

31 Tartozék Asztalhosszabbítás F -csatlakozással (F= lapos ) masszív szürkeöntvényből készült, egykaros rögzítővel van ellátva. Ennek köszönhetően Ön asztalhosszabbítoját minden-féle szerszám segítsége nélkül föl- és leszerelheti gépéről. A rögzítő oldalon található csavarokkal állíthatja be, hogy a hosszabbítás síkban fusson az asztal síkjával. Szélesség 150 mm, Hosszúság 500 mm Méretek : Serie 900 AD 951 A mm 890 B 1 mm 937 C 1 mm 2427 C 2 mm 3427 A 951 A mm 890 B 1 mm 937 C 1 mm 2427 C 2 mm 3427 D 951 A mm 1082 B 1 mm 950 B 2 mm 1065 B 3 mm 2065 C 1 mm 1050 Serie 700 AD 741 A mm 890 B 1 mm 870 C 1 mm 2080 C 2 mm 3080 A 741 A mm 890 B 1 mm 870 C 1 mm 2080 C 2 mm 3080 Asztalhosszabbító, támasztólábbal, hossz 1000 mm Terjedelmes és nehéz munkadarabokat tud egyedül, segítő személy nélkül, külünösebb erőkifejtés nélkül megmunkálni. A nagyméretű, vastagfalú 1000 mm hosszú, eloxált alu-profil elbírja a legnagyobb igénybevételt is. A támasztóláb 450 mm és 1000 mm között másodperceken belül átállítható az éppent megkívánt munkamagaság szerint. Szélesség 150 mm, Hosszúság 1000 mm Asztalhosszabbító a köracél vezető fölé Asztalhosszabbító támasztólábbal minden géptípusra köracél vezetővel, (Ø min = 40 mm, Ø max = 50 mm) Magasságbeállítás teleszkópos támasztólábbal mm-ig. Szélesség 150 mm, Hosszúság 800 mm Serie 500 AD 531 A mm 890 B mm 610 C 1 mm 1650 C 2 mm 2650 A = Munkamagasság, B 1 = Szállítási szélesség, B 2 = asztalgörgővel, B 3 = meghosszabbítható max., C 1 = mm, C 2 = meghosszabbítható max. További információt az interneten találhat! KP FELDER 31

32 Tartozék Munkadarabgörgő a vastagoló asztalhoz 510 mm Csak az elektromos asztalemeléssel együtt lehetséges Alu asztalhosszabbító, F -csatalkoztatóval (F = lapos ) Eloxált alumíniumból. A kétkamrás rendszernek köszönhetően rendkívül stabil. A kétkaros rögzítő rendszer lehetővé teszi, hogy az asztalhosszabbítót szer-szám nélkül másodpercek alatt felszerelje. Szélesség 300 mm, Hosszúság 500 mm Ollós emelőasztal Az ollós emelőasztallal a vastagolóasztal kívánságra 1150 mm-rel bővíthető Csatlakoztató rendszer az ollós emelésű asztalhoz D Visszasodrásgátló A visszasodrásgátlót betétmarási munkákhoz tolja az asztalhosszabbító T-hornyába és rögzítse Hosszúság 200 mm Számjegykijelzésű órák a kézikerekekhez Az órát a kézikerékbe helyezi, majd rögzíti. Az órát használhatja vastagoló-, maró- illetve fúró magassági állításához. A beállítást tizedmilliméter pontossággal tudja leolvasni. A kézikar egy teljes fordulata 2 mm emelést eredményez. Kijelző mm inch FELDER rendszerű kézikerék Az alumínium kézikerék úgy van előkészítve, hogy Ön bele tudja tenni a magasság- illetve szögállításra szolgáló számjegykijelzésű órát. A kézikerékben 20 mm átmérőjű furatba tudja beilleszteni az órát Felfogató rendszer asztalhosszabbításhoz Bármelyik gépre felszerelhető fáradtság nélkül a Felder asztalhos-szabítója, az egyengető gyalu vezetővonalzója, a körfűrész párhuzamvonalzója azt követően, hogy felszerelte az F csatlakoztatású felfogató rendszert Hosszúság 510 mm AD 951, A Hosszúság 400 mm AD 741, A Hosszúság 306 mm AD FELDER KP

33 Tartozék A komfortos mozgatóberendezés A mozgatóberendezés vezetőkerékkel ellátott horganyzott vonórúdból, függőlegesen csapágyazott, öntvényből készült csatlakoztató szerkezetből és 2 db csapágyazott kerékből áll. Ha a szerkezetet nem használja, akkor a gép a műhely padozatán szilárdan áll. Erről azok a lábak gondoskodnak, amelyek a gépállvány aljára lettek fölszerelve rúddal rúd nélkül Előtoló lábazat A AD 951 -as gépekhez EURO-komfort egyengető védőberendezés Két helyen is lehajtható, így megkönnyíti az egyengetőn történő munkát B= 410 mm B= 510 mm Hosszlyukfúró szupport, egykaros mozgatóval valamint ütközőkkel Adapter a fúrószupporthoz az 500-as szériához Hosszlyukfúró berendezés Fúrásmélység 160 mm Fúráshossz 250 mm Fúrás magassági állítasa 130 mm Adapter a fúrószupporthoz az 500-as szériához Mozgató berendezés A hosszlyukfúró- és a vésőszupport alá mozgató berendezés szerelhető Nehéz kivitel! Köldökcsaplyukfúró készülék A szállítmány tartalmaz még 4 db sablont, amelyeknél a furattávolság: 16, 22, 25, 32 mm. Kényelmes és egyszerű munkát biztosít a kezelőkarnál elhelyezkedő távműködtető fogantyúja Fúrótokmány, 2 pofás Befogható fúrószár: 0 16 mm Mind a balos, mind a jobbos fúrók hesználhatóak Fúrótokmány az AD/CF 741- es gépekhez a 700-as szériából 04/2007-től A gép kialakítása, felszereltsége és a kellékek a következő KP gépmodellnek felel meg: Serie 900 Serie 700 Serie 500 FELDER 33

34 Sokféle gyalugép Lapszabászgépek /Körfűrész K 975 K 915 Professional K 915 K 700 S Professional K 700 S K 700 Professional K 700 Körfűrész-marógépek Marógépek KF 700 S Professional KF 700 S KF 700 Professional KF 700 KF 500 Professional KF 500 F 900 F 700 Kombinált gépek Szalagcsiszológép CF 741 S Professional Gyalugépek CF 741 S CF 741 Professional CF 741 CF 531 Professional CF 531 Fúrógépek FS 722 AD 951 AD 741 AD 531 A 951 A 741 D 951 FD 921 FD 250 Élzárógépek ÚJ G 580 G 570 G 560 G 500 G 460 G 400 G 300 G 200 P 200

35 Kézi éllezáró gép Íves éllezáró gép ÚJ ÚJ Tökéletes famegmunkálás K 500 S K 500 Professional K 500 Élcsiszológép ForKa ECO Sarok-legömbölyítő gép Élmarógép ForKa 300 S ÚJ Teljes gépprogramunkat új katalógusainkban részletesen áttekintheti. F 500 Professional FS 900 K FS 900 KF ERM 1050 FK Kérje most INGYENES katalógusunkat! Kontaktcsiszolók Rönkhasító szalagfűrészek ÚJ Szalagfűrészek ÚJ FW 1102 FW 1100 FW 952 FW 950 FW 650 FB 740 RS FB 740 RS FB 940 FB 840 FB 740 FB 640 FB 600 FB 500 Elszívóberendezések Brikettprés ÚJ RL 300 RL 250 RL 200 RL 160 RL 125 AF 22, fali AF 22, mobil AF 22, AF 14 FBP 50/60/70 állványos

36 Tökéletes famegmunkálás FELDER Hungária 8330 Sümeg Eitner utca Tel Fax Kisköre Kossuth u. 1. Tel Fax FELDER Austria KR-Felder-Straße 1 A-6060 HALL in Tirol Austria Tel.: +43 (0) Fax: +43 (0) info@felder.at AH 01/2011 Felder Austria A gépekről készült képek esetenként plusz opciós felszereltséget is ábrázolnak. Az árak és műszaki adatok változtatásának jogát fenntartjuk, nyomdai hibákért és esetleges tévedésekért felelősséget nem vállalunk. Cikkszám. 5AD.11..KP
