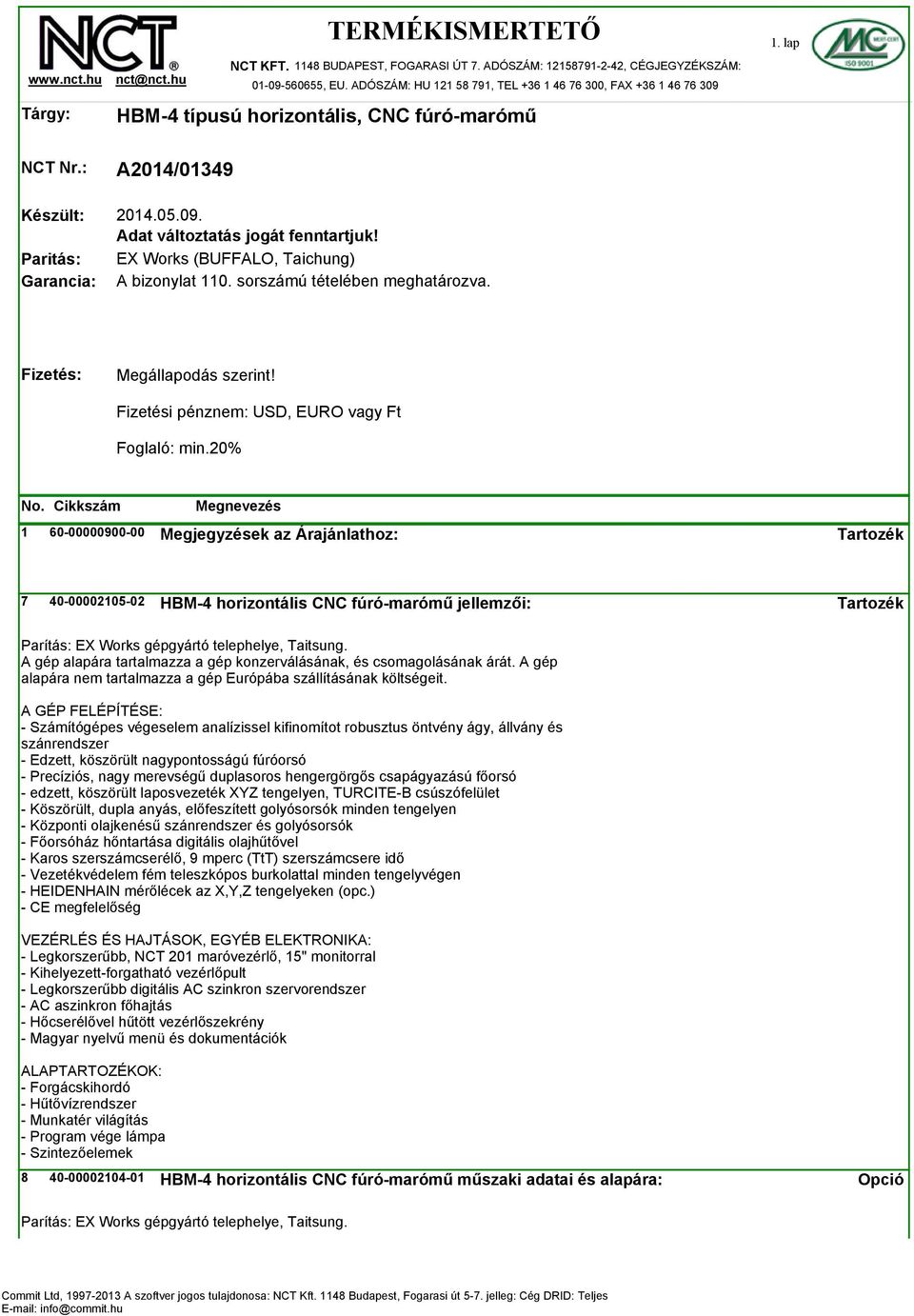

1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX HBM-4 típusú horizontális, CNC fúró-marómű 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works (BUFFALO, Taichung) A bizonylat 110. sorszámú tételében meghatározva. Fizetés: Megállapodás szerint! Fizetési pénznem: USD, EURO vagy Ft Foglaló: min.20% Megjegyzések az Árajánlathoz: HBM-4 horizontális CNC fúró-marómű jellemzői: Parítás: EX Works gépgyártó telephelye, Taitsung. A gép alapára tartalmazza a gép konzerválásának, és csomagolásának árát. A gép alapára nem tartalmazza a gép Európába szállításának költségeit. A GÉP FELÉPÍTÉSE: - Számítógépes végeselem analízissel kifinomítot robusztus öntvény ágy, állvány és szánrendszer - Edzett, köszörült nagypontosságú fúróorsó - Precíziós, nagy merevségű duplasoros hengergörgős csapágyazású főorsó - edzett, köszörült laposvezeték XYZ tengelyen, TURCITE-B csúszófelület - Köszörült, dupla anyás, előfeszített golyósorsók minden tengelyen - Központi olajkenésű szánrendszer és golyósorsók - Főorsóház hőntartása digitális olajhűtővel - Karos szerszámcserélő, 9 mperc (TtT) szerszámcsere idő - Vezetékvédelem fém teleszkópos burkolattal minden tengelyvégen - HEIDENHAIN mérőlécek az X,Y,Z tengelyeken (opc.) - CE megfelelőség VEZÉRLÉS ÉS HAJTÁSOK, EGYÉB ELEKTRONIKA: - Legkorszerűbb, NCT 201 maróvezérlő, 15" monitorral - Kihelyezett-forgatható vezérlőpult - Legkorszerűbb digitális AC szinkron szervorendszer - AC aszinkron főhajtás - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk ALAPTARTOZÉKOK: - Forgácskihordó - Hűtővízrendszer - Munkatér világítás - Program vége lámpa - Szintezőelemek HBM-4 horizontális CNC fúró-marómű műszaki adatai és alapára: Parítás: EX Works gépgyártó telephelye, Taitsung.

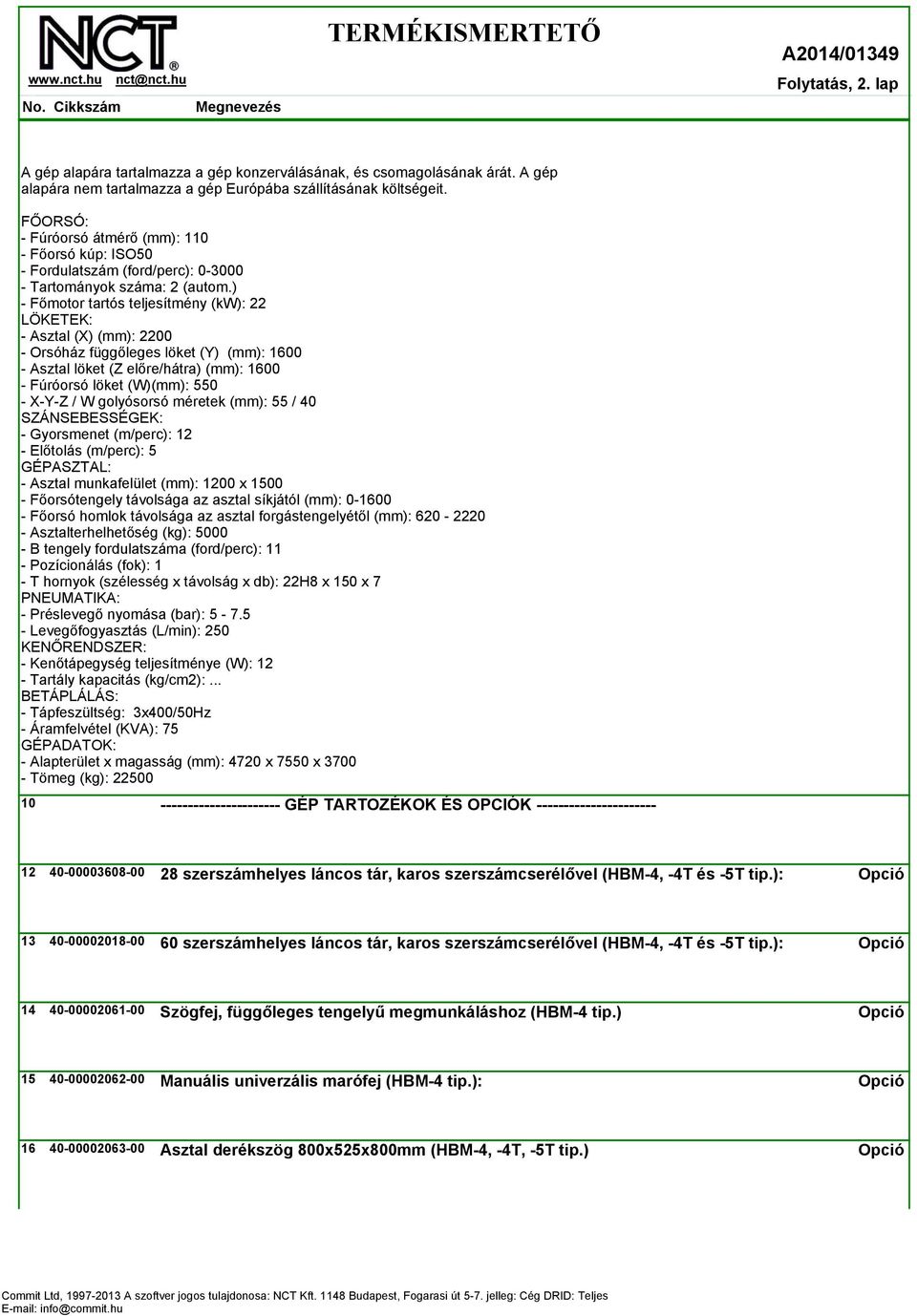

2 Folytatás, 2. lap A gép alapára tartalmazza a gép konzerválásának, és csomagolásának árát. A gép alapára nem tartalmazza a gép Európába szállításának költségeit. FŐORSÓ: - Fúróorsó átmérő (mm): Főorsó kúp: ISO50 - Fordulatszám (ford/perc): Tartományok száma: 2 (autom.) - Főmotor tartós teljesítmény (kw): 22 LÖKETEK: - Asztal (X) (mm): Orsóház függőleges löket (Y) (mm): Asztal löket (Z előre/hátra) (mm): Fúróorsó löket (W)(mm): X-Y-Z / W golyósorsó méretek (mm): 55 / 40 SZÁNSEBESSÉGEK: - Gyorsmenet (m/perc): 12 - Előtolás (m/perc): 5 GÉPASZTAL: - Asztal munkafelület (mm): 1200 x Főorsótengely távolsága az asztal síkjától (mm): Főorsó homlok távolsága az asztal forgástengelyétől (mm): Asztalterhelhetőség (kg): B tengely fordulatszáma (ford/perc): 11 - Pozícionálás (fok): 1 - T hornyok (szélesség x távolság x db): 22H8 x 150 x 7 PNEUMATIKA: - Préslevegő nyomása (bar): Levegőfogyasztás (L/min): 250 KENŐRENDSZER: - Kenőtápegység teljesítménye (W): 12 - Tartály kapacitás (kg/cm2):... BETÁPLÁLÁS: - Tápfeszültség: 3x400/50Hz - Áramfelvétel (KVA): 75 GÉPADATOK: - Alapterület x magasság (mm): 4720 x 7550 x Tömeg (kg): GÉP TARTOZÉKOK ÉS OPCIÓK szerszámhelyes láncos tár, karos szerszámcserélővel (HBM-4, -4T és -5T tip.): szerszámhelyes láncos tár, karos szerszámcserélővel (HBM-4, -4T és -5T tip.): Szögfej, függőleges tengelyű megmunkáláshoz (HBM-4 tip.) Manuális univerzális marófej (HBM-4 tip.): Asztal derékszög 800x525x800mm (HBM-4, -4T, -5T tip.)

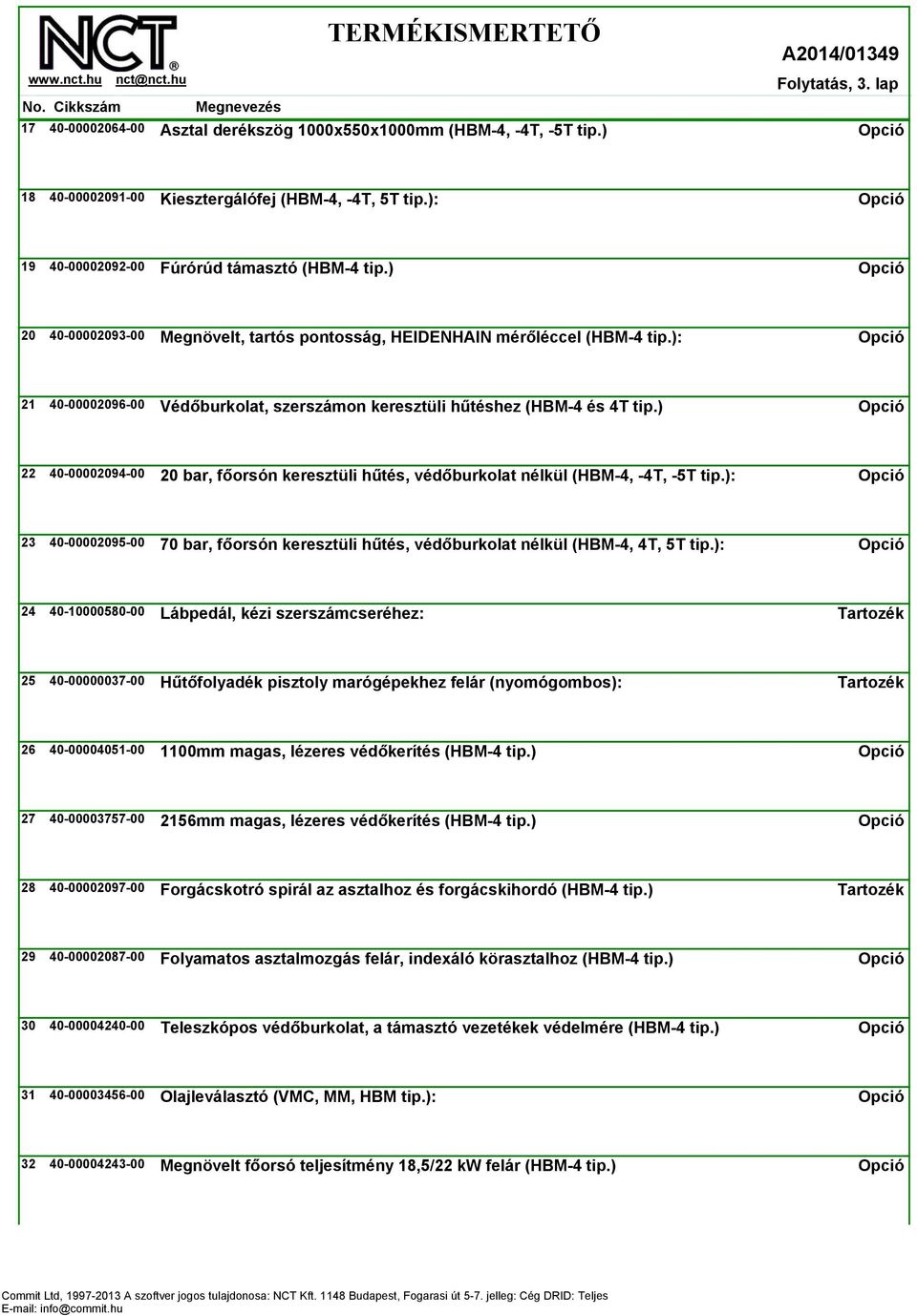

3 17 Folytatás, 3. lap Asztal derékszög 1000x550x1000mm (HBM-4, -4T, -5T tip.) Kiesztergálófej (HBM-4, -4T, 5T tip.): Fúrórúd támasztó (HBM-4 tip.) Megnövelt, tartós pontosság, HEIDENHAIN mérőléccel (HBM-4 tip.): Védőburkolat, szerszámon keresztüli hűtéshez (HBM-4 és 4T tip.) bar, főorsón keresztüli hűtés, védőburkolat nélkül (HBM-4, -4T, -5T tip.): bar, főorsón keresztüli hűtés, védőburkolat nélkül (HBM-4, 4T, 5T tip.): Lábpedál, kézi szerszámcseréhez: Hűtőfolyadék pisztoly marógépekhez felár (nyomógombos): mm magas, lézeres védőkerítés (HBM-4 tip.) mm magas, lézeres védőkerítés (HBM-4 tip.) Forgácskotró spirál az asztalhoz és forgácskihordó (HBM-4 tip.) Folyamatos asztalmozgás felár, indexáló körasztalhoz (HBM-4 tip.) Teleszkópos védőburkolat, a támasztó vezetékek védelmére (HBM-4 tip.) Olajleválasztó (VMC, MM, HBM tip.): Megnövelt főorsó teljesítmény 18,5/22 kw felár (HBM-4 tip.)

4 VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI Folytatás, 4. lap NCT 201 CNC VEZÉRLŐ: NCT 201/19" típusú vezérlő felára: MyNCT szoftver, NCT 201 maró vezérléshez s kivitel: Gépfelügyelet és Energiagazdálkodás CNC marógépekhez (ESIS- Választható SW201-OP06): db M kóddal, programból kapcsolható szabad kontaktus: tengely (forgótengely) fogadásának részleges kiépítése NCT 201 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201 vezérlőhöz: M&H vezeték nélküli (INFRA), munkadarab bemérő tapintó készlet (DIN40): M&H vezeték nélküli (INFRA), munkadarab- és szerszámbemérő készlet (DIN40): s kivitel: HEIDENHAIN vagy RENISHAW tapintó kivitel (-ek): Választható SZOLGÁLTATÁSOK Gépszállítás és üzembehelyezés (BUFFALO+T+Ü): Betanítás és gépátadás, új gépek eladásánál (2xB+PF+GÁ): CE megfelelőségi nyilatkozat CNC megmunkálóközpontokhoz: Általános szállítási feltételek az ÁRAJÁNLAT-hoz:

5 110 Folytatás, 5. lap Garancia (új és újjáépített CNC gép / belföld / ):
