Fém körfűrészek MTS 500 MTS 355 MKS 250 N / MKS 255 N MKS 275 N MKS 315 N MKS 315 R / MKS 316 R MKS 350 / MKS 351 MKS 315 V MKS 315 VH

Átírás

1 Fontos információ Kizárólag gőzzel kezelt fűrészlapokat használunk (HSS DM 05). Fém körfűrészek MTS 500 MTS 355 MKS 250 N / MKS 255 N MKS 275 N MKS 315 N MKS 315 R / MKS 316 R MKS 350 / MKS 351 MKS 315 V MKS 315 VH Hogyan működik tulajdonképpen a gőzkezelés? Az 500 C gőzölés által ellenőrzött oxidálás érhető el. Vasoxidréteg (Fe3 O2) képződik a fűrészlap felületén, amely javítja a csúszási tulajdonságokat és véd a korrózió ellen is. A lap közepéből eltávolítja a feszültségeket, ezáltal a törési veszély lecsökken, az élettartam pedig jelentősen megnő. Ezért a tökéletes működés érdekében javasolt a Metallkraft márkájú fűrészlap használata. 59

2 Fémkörfűrészek MTS tárcsás vágógép acélra, nemesacélra és kőre MTS fém szárazvágógép, hűtőfolyadék nélküli fémfűrészelésre MTS 500 tárcsás vágógép Különösen stabil és robosztus felépítés Speciálisan vágótárcsa használatához A precíz vágásokhoz mélységütközővel Erős motor a mindennapi vágási munkákhoz Acél, nemesacél, aluminium és kő vágásához Könnyen szállítható MTS 355 fém szárazvágógép Különösen stabil és robosztus felépítés Könnyen szállítható Acélból, vasból, rézből, alumíniumból, műanyagból, rétegelt lemezből és nemesacélból készült profilok és csövek sorjamentes fűrészeléséhez hűtőfolyadék nélkül Nem képződik szikra a vágásnál Felhasználható a fémiparban, asztalos üzemekben, kültéri munkáknál, építkezéseknél stb. Mélységütközővel a precíz vágásért Biztosan áll az aluminium nyomásöntött lábakon 5-ször hosszabb tartósság mert az anyagot a prizmás satuban 45 -os szögben fel lehet állítani (2. prizmapofa opcionális) Szög és párhuzamütköző gérvágásokhoz 45 -ig Kivehető forgácsgyűjtő edénnyel Orsórögzítés a gyors fűrészlapcsere érdekében Szállított alaptartozékok MTS 500 Vágótárcsa Védőszemüveg Csavarkulcs Füldugó készlet Vágókorong nélkül Szállított alaptartozékok MTS prizmás befogópofa mm-es imbuszkulcs Védőszemüveg Fűrészlap nélkül Modell MTS 500 MTS 355 Cikkszám Motorteljesítmény 230 V / 50 Hz 2,2 kw 2,2 kw Fordulatszámok /perc /perc Vágási tartomány mm falvastagság 63 x 240 mm 95 x 180 mm Vágási tartomány mm falvastagság 108 x 108 mm 120 x 120 mm Vágási tartomány mm falvastagság 120 mm 130 mm Vágási tartomány mm falvastagság 80 x 89 mm 78 x 110 mm Vágási tartomány mm falvastagság 80 x 80 mm 89 x 89 mm Vágási tartomány mm falvastagság 95 mm 105 mm Fűrészlap átmérő Ø 355 mm Ø 355 mm Súly 17 kg 23 kg Cyclone forgácsgyűjtő készülék Fémforgács eltávolításához a nehezen hozzáférhető helyekről is Például magfúró horonyfelületek tisztításához A biztos és tiszta munkakörülményekért Cikkszám , EUR 29,95 ÁFA nélkül 60 CE előírások szerint készült

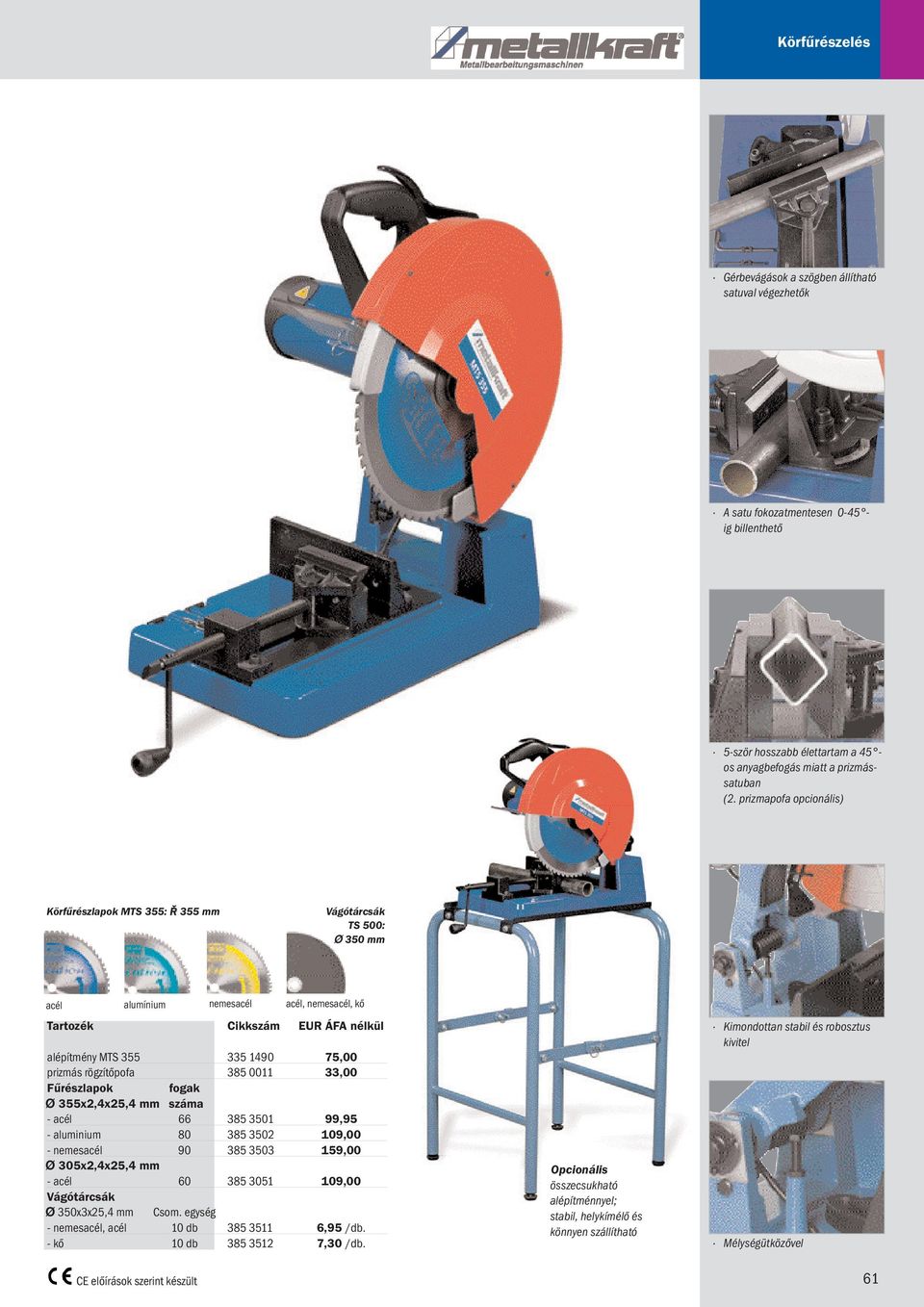

3 Körfűrészelés Gérbevágások a szögben állítható satuval végezhetők A satu fokozatmentesen 0-45 ig billenthető 5-ször hosszabb élettartam a 45 os anyagbefogás miatt a prizmássatuban (2. prizmapofa opcionális) Körfűrészlapok MTS 355: Ø 355 mm Vágótárcsák TS 500: Ø 350 mm acél alumínium nemesacél acél, nemesacél, kő alépítmény MTS ,00 prizmás rögzítőpofa ,00 Fűrészlapok fogak Ø 355x2,4x25,4 mm száma - acél ,95 - aluminium ,00 - nemesacél ,00 Ø 305x2,4x25,4 mm - acél ,00 Vágótárcsák Ø 350x3x25,4 mm Csom. egység - nemesacél, acél 10 db ,95 /db. - kő 10 db ,30 /db. Opcionális összecsukható alépítménnyel; stabil, helykímélő és könnyen szállítható Kimondottan stabil és robosztus kivitel Mélységütközővel CE előírások szerint készült 61

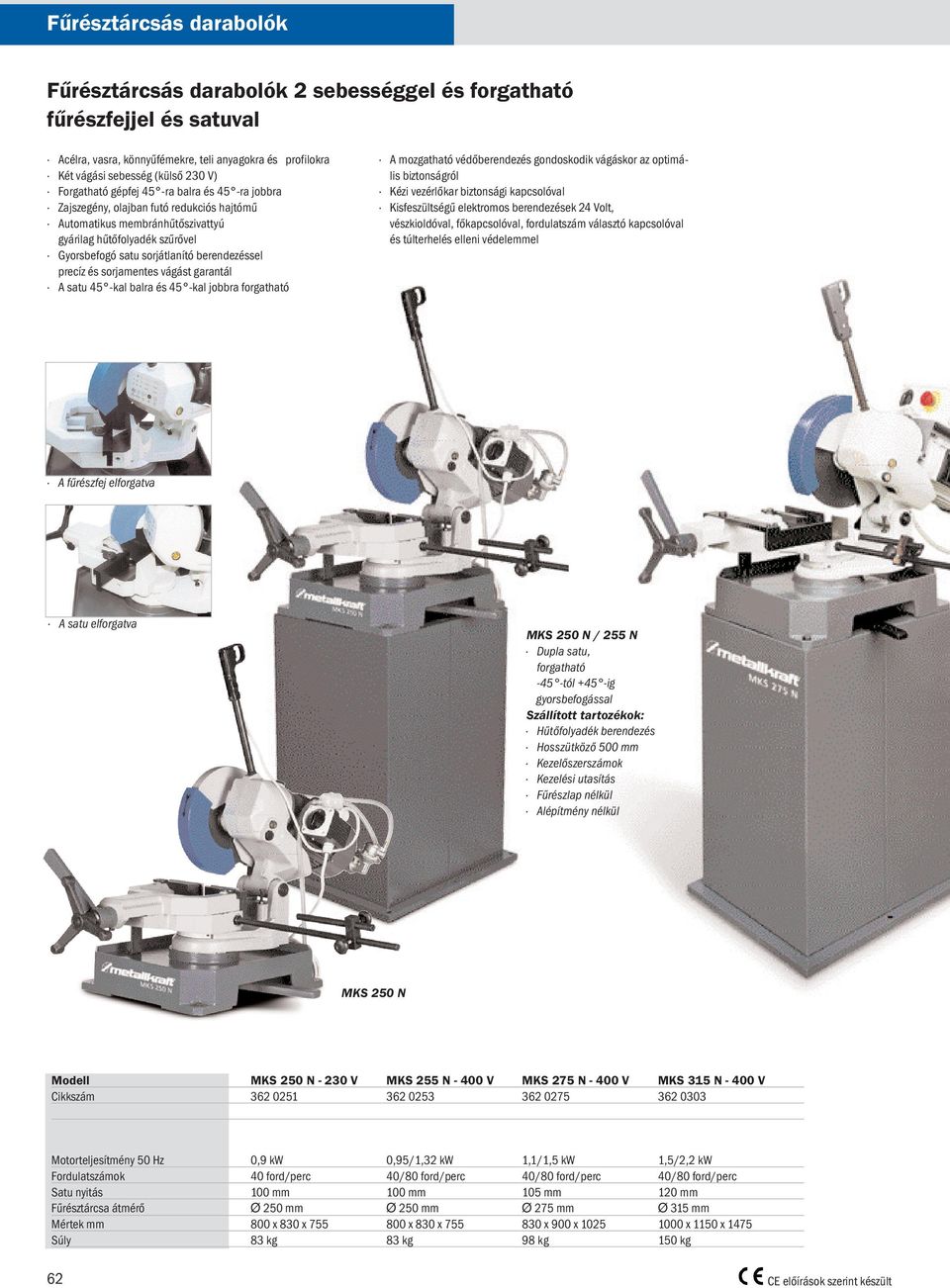

4 Fűrésztárcsás darabolók Fűrésztárcsás darabolók 2 sebességgel és forgatható fűrészfejjel és satuval Acélra, vasra, könnyűfémekre, teli anyagokra és profilokra Két vágási sebesség (külső 230 V) Forgatható gépfej 45 -ra balra és 45 -ra jobbra Zajszegény, olajban futó redukciós hajtómű Automatikus membránhűtőszivattyú gyárilag hűtőfolyadék szűrővel Gyorsbefogó satu sorjátlanító berendezéssel precíz és sorjamentes vágást garantál A satu 45 -kal balra és 45 -kal jobbra forgatható A mozgatható védőberendezés gondoskodik vágáskor az optimális biztonságról Kézi vezérlőkar biztonsági kapcsolóval Kisfeszültségű elektromos berendezések 24 Volt, vészkioldóval, főkapcsolóval, fordulatszám választó kapcsolóval és túlterhelés elleni védelemmel A fűrészfej elforgatva A satu elforgatva MKS 250 N / 255 N Dupla satu, forgatható -45 -tól +45 -ig gyorsbefogással Szállított tartozékok: Hűtőfolyadék berendezés Fűrészlap nélkül Alépítmény nélkül MKS 250 N Modell MKS 250 N V MKS 255 N V MKS 275 N V MKS 315 N V Cikkszám Motorteljesítmény 50 Hz 0,9 kw 0,95/1,32 kw 1,1/1,5 kw 1,5/2,2 kw Fordulatszámok 40 ford/perc 40/80 ford/perc 40/80 ford/perc 40/80 ford/perc Satu nyitás 100 mm 100 mm 105 mm 120 mm Fűrésztárcsa átmérő Ø 250 mm Ø 250 mm Ø 275 mm Ø 315 mm Mértek mm 800 x 830 x x 830 x x 900 x x 1150 x 1475 Súly 83 kg 83 kg 98 kg 150 kg 62 CE előírások szerint készült

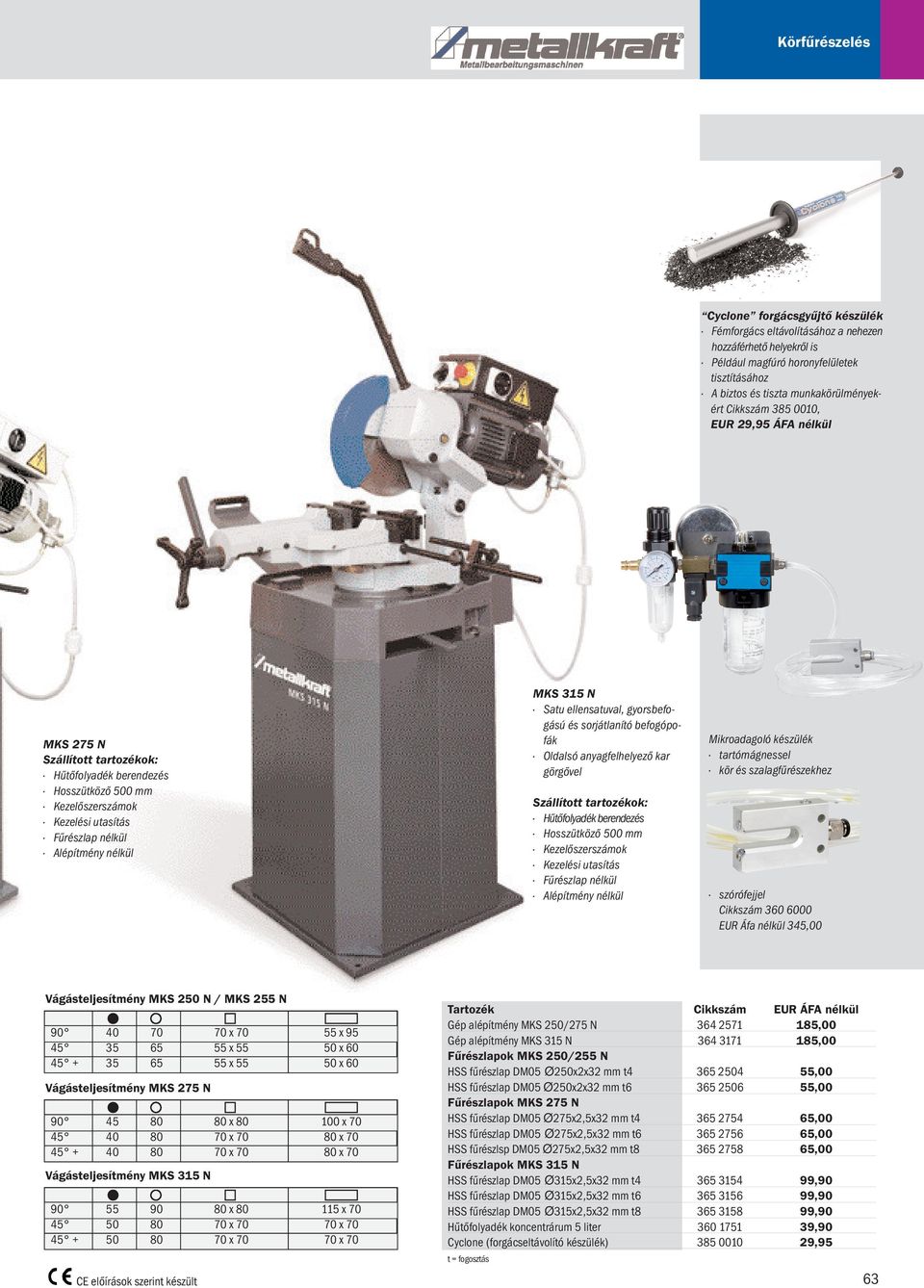

5 Körfűrészelés Cyclone forgácsgyűjtő készülék Fémforgács eltávolításához a nehezen hozzáférhető helyekről is Például magfúró horonyfelületek tisztításához A biztos és tiszta munkakörülményekért Cikkszám , EUR 29,95 ÁFA nélkül MKS 275 N Szállított tartozékok: Hűtőfolyadék berendezés Fűrészlap nélkül Alépítmény nélkül MKS 315 N Satu ellensatuval, gyorsbefogású és sorjátlanító befogópofák Oldalsó anyagfelhelyező kar görgővel Szállított tartozékok: Hűtőfolyadék berendezés Fűrészlap nélkül Alépítmény nélkül Mikroadagoló készülék tartómágnessel kör és szalagfűrészekhez szórófejjel Cikkszám EUR Áfa nélkül 345,00 Vágásteljesítmény MKS 250 N / MKS 255 N x x x x x x 60 Vágásteljesítmény MKS 275 N x x x x x x 70 Vágásteljesítmény MKS 315 N x x x x x x 70 Gép alépítmény MKS 250/275 N ,00 Gép alépítmény MKS 315 N ,00 Fűrészlapok MKS 250/255 N HSS fűrészlap DM05 Ø250x2x32 mm t ,00 HSS fűrészlap DM05 Ø250x2x32 mm t ,00 Fűrészlapok MKS 275 N HSS fűrészlap DM05 Ø275x2,5x32 mm t ,00 HSS fűrészlap DM05 Ø275x2,5x32 mm t ,00 HSS fűrészlsp DM05 Ø275x2,5x32 mm t ,00 Fűrészlapok MKS 315 N HSS fűrészlap DM05 Ø315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø315x2,5x32 mm t ,90 Hűtőfolyadék koncentrárum 5 liter ,90 Cyclone (forgácseltávolító készülék) ,95 t = fogosztás CE előírások szerint készült 63

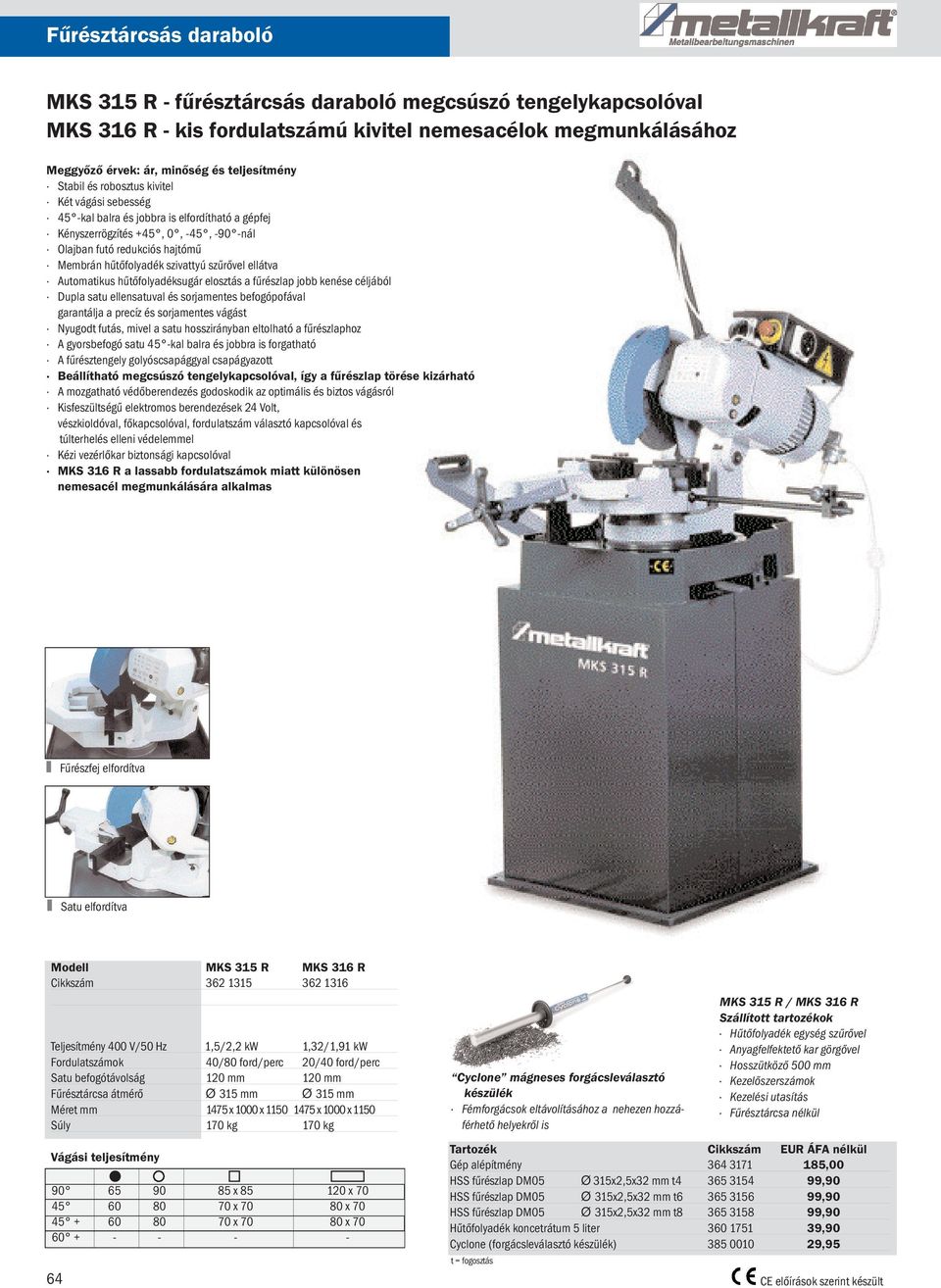

6 Fűrésztárcsás daraboló MKS 315 R - fűrésztárcsás daraboló megcsúszó tengelykapcsolóval MKS 316 R - kis fordulatszámú kivitel nemesacélok megmunkálásához Stabil és robosztus kivitel Két vágási sebesség 45 -kal balra és jobbra is elfordítható a gépfej Kényszerrögzítés +45, 0, -45, -90 -nál Olajban futó redukciós hajtómű Membrán hűtőfolyadék szivattyú szűrővel ellátva Automatikus hűtőfolyadéksugár elosztás a fűrészlap jobb kenése céljából Dupla satu ellensatuval és sorjamentes befogópofával garantálja a precíz és sorjamentes vágást Nyugodt futás, mivel a satu hosszirányban eltolható a fűrészlaphoz A gyorsbefogó satu 45 -kal balra és jobbra is forgatható A fűrésztengely golyóscsapággyal csapágyazott Beállítható megcsúszó tengelykapcsolóval, így a fűrészlap törése kizárható A mozgatható védőberendezés godoskodik az optimális és biztos vágásról Kisfeszültségű elektromos berendezések 24 Volt, vészkioldóval, főkapcsolóval, fordulatszám választó kapcsolóval és túlterhelés elleni védelemmel Kézi vezérlőkar biztonsági kapcsolóval MKS 316 R a lassabb fordulatszámok miatt különösen nemesacél megmunkálására alkalmas Fűrészfej elfordítva Satu elfordítva Modell MKS 315 R MKS 316 R Cikkszám Teljesítmény 400 V/50 Hz 1,5/2,2 kw 1,32/1,91 kw Fordulatszámok 40/80 ford/perc 20/40 ford/perc Satu befogótávolság 120 mm 120 mm Fűrésztárcsa átmérő Ø 315 mm Ø 315 mm Méret mm 1475 x 1000 x x 1000 x 1150 Súly 170 kg 170 kg Vágási teljesítmény x x x x x x Cyclone mágneses forgácsleválasztó készülék Fémforgácsok eltávolításához a nehezen hozzáférhető helyekről is Gép alépítmény ,00 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 Hűtőfolyadék koncetrátum 5 liter ,90 Cyclone (forgácsleválasztó készülék) ,95 t = fogosztás MKS 315 R / MKS 316 R Szállított tartozékok Hűtőfolyadék egység szűrővel Anyagfelfektető kar görgővel Fűrésztárcsa nélkül CE előírások szerint készült

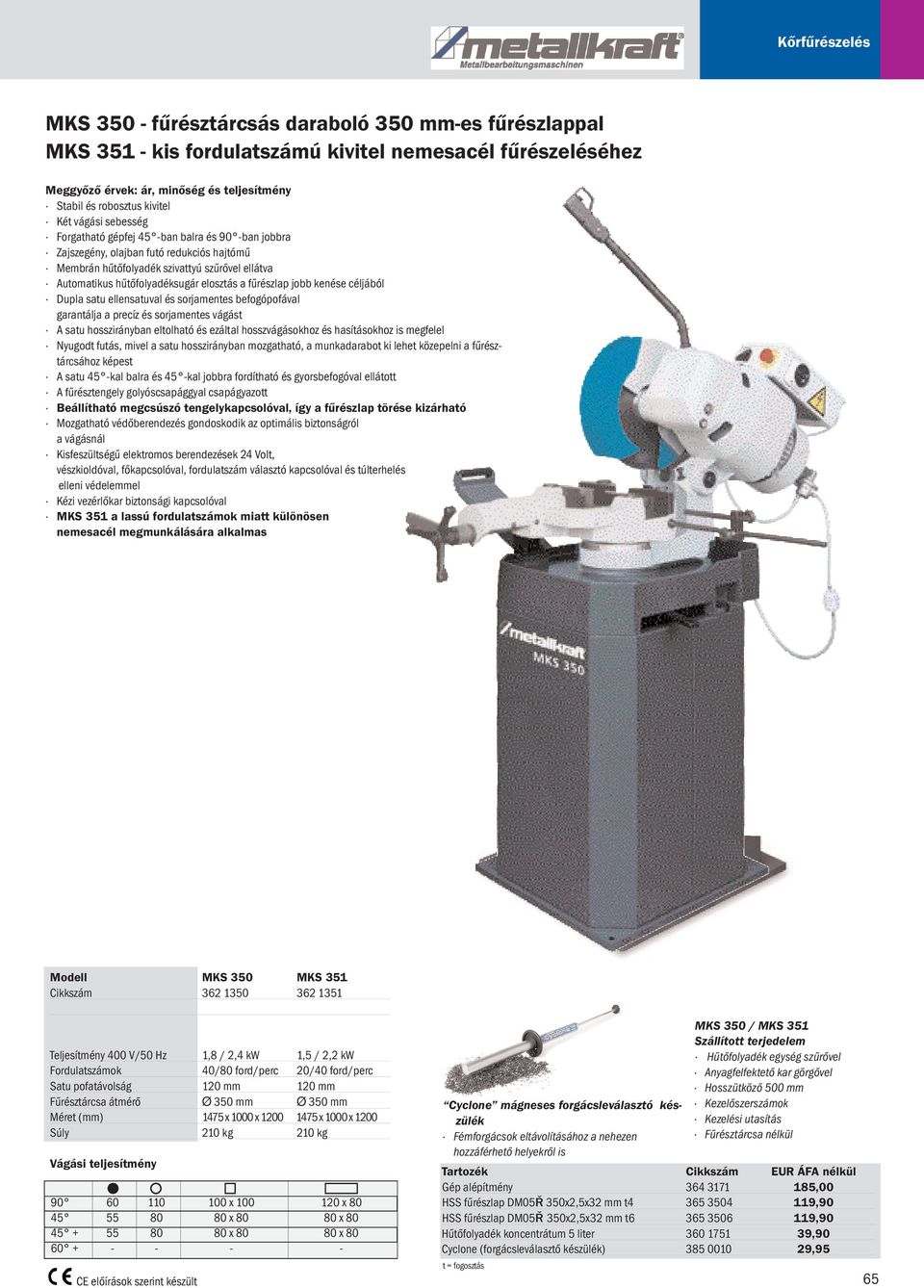

7 Kőrfűrészelés MKS fűrésztárcsás daraboló 350 mm-es fűrészlappal MKS kis fordulatszámú kivitel nemesacél fűrészeléséhez Stabil és robosztus kivitel Két vágási sebesség Forgatható gépfej 45 -ban balra és 90 -ban jobbra Zajszegény, olajban futó redukciós hajtómű Membrán hűtőfolyadék szivattyú szűrővel ellátva Automatikus hűtőfolyadéksugár elosztás a fűrészlap jobb kenése céljából Dupla satu ellensatuval és sorjamentes befogópofával garantálja a precíz és sorjamentes vágást A satu hosszirányban eltolható és ezáltal hosszvágásokhoz és hasításokhoz is megfelel Nyugodt futás, mivel a satu hosszirányban mozgatható, a munkadarabot ki lehet közepelni a fűrésztárcsához képest A satu 45 -kal balra és 45 -kal jobbra fordítható és gyorsbefogóval ellátott A fűrésztengely golyóscsapággyal csapágyazott Beállítható megcsúszó tengelykapcsolóval, így a fűrészlap törése kizárható Mozgatható védőberendezés gondoskodik az optimális biztonságról a vágásnál Kisfeszültségű elektromos berendezések 24 Volt, vészkioldóval, főkapcsolóval, fordulatszám választó kapcsolóval és túlterhelés elleni védelemmel Kézi vezérlőkar biztonsági kapcsolóval MKS 351 a lassú fordulatszámok miatt különösen nemesacél megmunkálására alkalmas Modell MKS 350 MKS 351 Cikkszám Teljesítmény 400 V/50 Hz 1,8 / 2,4 kw 1,5 / 2,2 kw Fordulatszámok 40/80 ford/perc 20/40 ford/perc Satu pofatávolság 120 mm 120 mm Fűrésztárcsa átmérő Ø 350 mm Ø 350 mm Méret (mm) 1475 x 1000 x x 1000 x 1200 Súly 210 kg 210 kg Vágási teljesítmény x x x x x x Cyclone mágneses forgácsleválasztó készülék Fémforgácsok eltávolításához a nehezen hozzáférhető helyekről is Gép alépítmény ,00 HSS fűrészlap DM05Ø 350x2,5x32 mm t ,90 HSS fűrészlap DM05Ø 350x2,5x32 mm t ,90 Hűtőfolyadék koncentrátum 5 liter ,90 Cyclone (forgácsleválasztő készülék) ,95 t = fogosztás MKS 350 / MKS 351 Szállított terjedelem Hűtőfolyadék egység szűrővel Anyagfelfektető kar görgővel Fűrésztárcsa nélkül CE előírások szerint készült 65

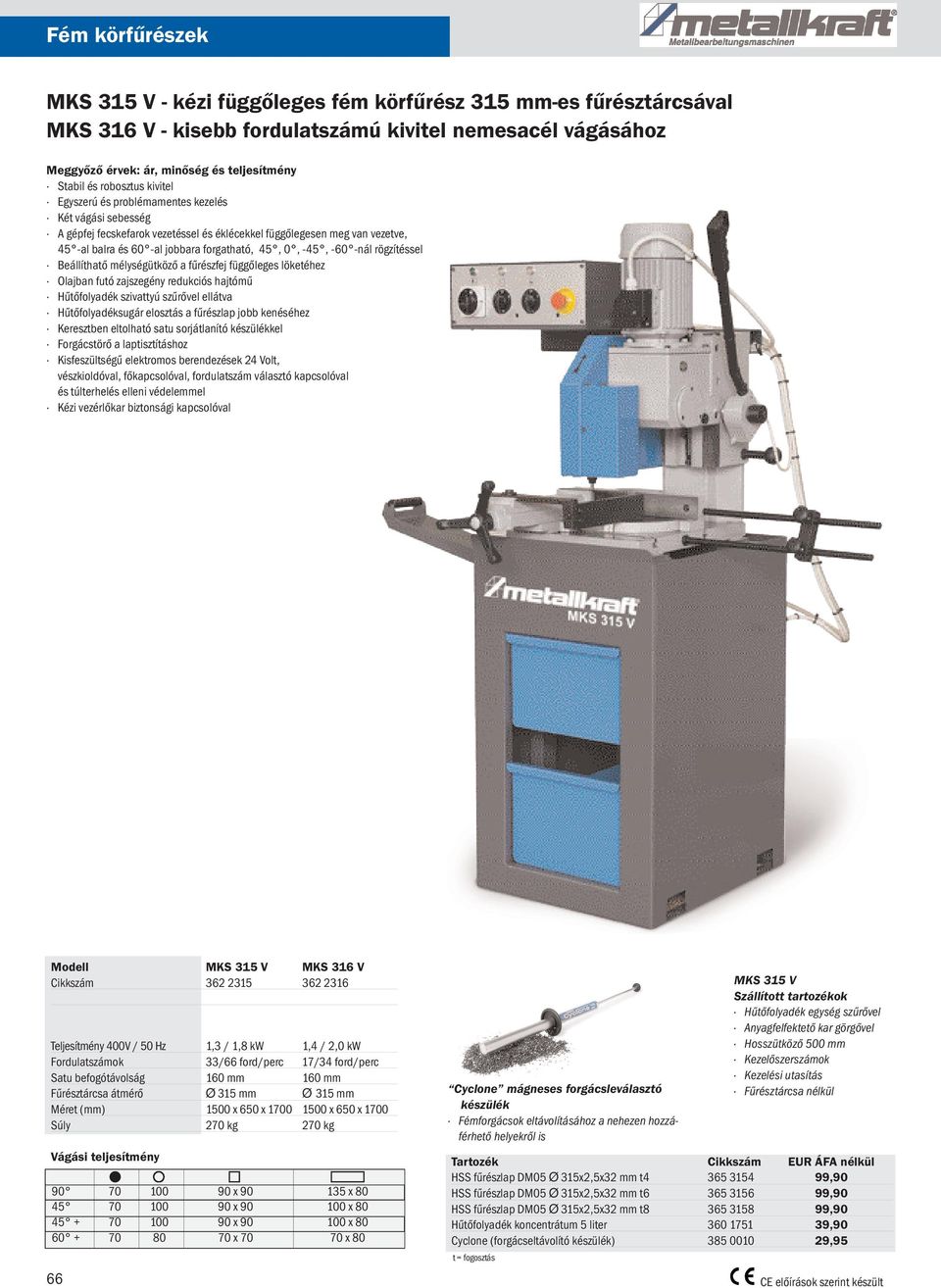

8 Fém körfűrészek MKS 315 V - kézi függőleges fém körfűrész 315 mm-es fűrésztárcsával MKS 316 V - kisebb fordulatszámú kivitel nemesacél vágásához Stabil és robosztus kivitel Egyszerú és problémamentes kezelés Két vágási sebesség A gépfej fecskefarok vezetéssel és éklécekkel függőlegesen meg van vezetve, 45 -al balra és 60 -al jobbara forgatható, 45, 0, -45, -60 -nál rögzítéssel Beállíthatő mélységütköző a fűrészfej függőleges löketéhez Olajban futó zajszegény redukciós hajtómű Hűtőfolyadék szivattyú szűrővel ellátva Hűtőfolyadéksugár elosztás a fűrészlap jobb kenéséhez Keresztben eltolható satu sorjátlanító készülékkel Forgácstörő a laptisztításhoz Kisfeszültségű elektromos berendezések 24 Volt, vészkioldóval, főkapcsolóval, fordulatszám választó kapcsolóval és túlterhelés elleni védelemmel Kézi vezérlőkar biztonsági kapcsolóval Modell MKS 315 V MKS 316 V Cikkszám Teljesítmény 400V / 50 Hz 1,3 / 1,8 kw 1,4 / 2,0 kw Fordulatszámok 33/66 ford/perc 17/34 ford/perc Satu befogótávolság 160 mm 160 mm Fűrésztárcsa átmérő Ø 315 mm Ø 315 mm Méret (mm) 1500 x 650 x x 650 x 1700 Súly 270 kg 270 kg Vágási teljesítmény x x x x x x x x Cyclone mágneses forgácsleválasztó készülék Fémforgácsok eltávolításához a nehezen hozzáférhető helyekről is MKS 315 V Szállított tartozékok Hűtőfolyadék egység szűrővel Anyagfelfektető kar görgővel Fűrésztárcsa nélkül HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 Hűtőfolyadék koncentrátum 5 liter ,90 Cyclone (forgácseltávolító készülék) ,95 t = fogosztás CE előírások szerint készült

9 Körfűrészelés MKS 315 VH - félautomatikus függőleges fém körfűrész 315 mm-es fűrésztárcsával Stabil és robosztus kivitel Egyszerú és problémamentes kezelés Két vágási sebesség A gépfej fecskefarok vezetéssel és éklécekkel függőlegesen meg van vezetve, 45 -al balra és 60 -al jobbara forgatható, 45, 0, -45, -60 -nál rögzítéssel Beállítható mélységütköző a fűrészfej függőleges löketéhez Olajban futó zajszegény redukciós hajtómű Hűtőfolyadék szivattyú szűrővel ellátva Hűtőfolyadéksugár elosztás a fűrészlap jobb kenéséhez Keresztben eltolható pneumatikus gyorsszorító satu sorjátlanító berendezéssel Forgácstörő a laptisztításhoz Kisfeszültségű elektromos berendezések 24 Volt, vészkioldóval, főkapcsolóval, fordulatszám választó kapcsolóval és túlterhelés elleni védelemmel Félautomata működési mód A satu zárása és a motor aktíválása A fűrészfej lesüllyesztése vágáshoz A motor megállítása és a fűrészfej visszatérése kindulási helyzetbe A satu nyitása Modell MKS 315 VH Cikkszám Motorteljesítmény 400 V / 50 Hz 1,3/1,8 kw Fordulatszámok 33/66 ford/perc Gépsatu befogótávolság 160 mm Fűrésztárcsa átmérő Ø 315 mm Munkafelület mm 1500 x 650 x 2000 Súly 300 kg Cyclone mágneses forgácseltávolító készülék fémforgácsok eltávolításához a nehezen hozzáférhető helyekről is MKS 315 VH Szállított tartozékok Hűtőfolyadék egység szűrővel Anyagfelfektető kar görgővel Fűrésztárcsa nélkül Vágási teljesítmény x x x x x x x x 80 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 HSS fűrészlap DM05 Ø 315x2,5x32 mm t ,90 Hűtőfolyadék koncentrátum 5 liter ,90 Cyclone (forgácseltávolító készülék) ,95 t = fogosztás CE előírások szerint készült 67

10 Könnyűfém körfűrészek Kézi LMS 400 Félautomatikus LMS 400 H Automatikus LMS 400 A 68

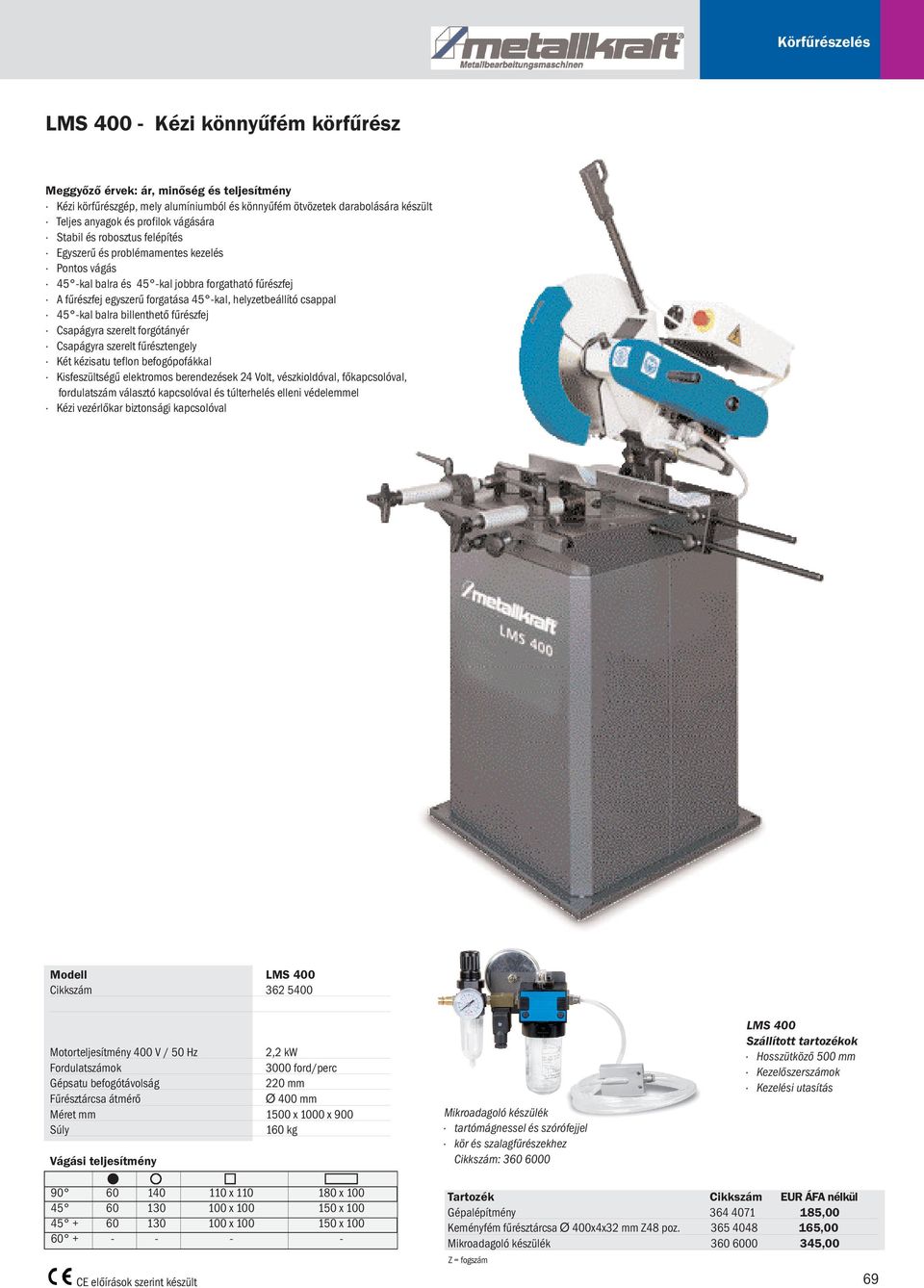

11 Körfűrészelés LMS Kézi könnyűfém körfűrész Kézi körfűrészgép, mely alumíniumból és könnyűfém ötvözetek darabolására készült Teljes anyagok és profilok vágására Stabil és robosztus felépítés Egyszerű és problémamentes kezelés Pontos vágás 45 -kal balra és 45 -kal jobbra forgatható fűrészfej A fűrészfej egyszerű forgatása 45 -kal, helyzetbeállító csappal 45 -kal balra billenthető fűrészfej Csapágyra szerelt forgótányér Csapágyra szerelt fűrésztengely Két kézisatu teflon befogópofákkal Kisfeszültségű elektromos berendezések 24 Volt, vészkioldóval, főkapcsolóval, fordulatszám választó kapcsolóval és túlterhelés elleni védelemmel Kézi vezérlőkar biztonsági kapcsolóval Modell LMS 400 Cikkszám Motorteljesítmény 400 V / 50 Hz 2,2 kw Fordulatszámok 3000 ford/perc Gépsatu befogótávolság 220 mm Fűrésztárcsa átmérő Ø 400 mm Méret mm 1500 x 1000 x 900 Súly 160 kg Vágási teljesítmény Mikroadagoló készülék tartómágnessel és szórófejjel kör és szalagfűrészekhez Cikkszám: LMS 400 Szállított tartozékok x x x x x x Gépalépítmény ,00 Keményfém fűrésztárcsa Ø 400x4x32 mm Z48 poz ,00 Mikroadagoló készülék ,00 Z = fogszám CE előírások szerint készült 69

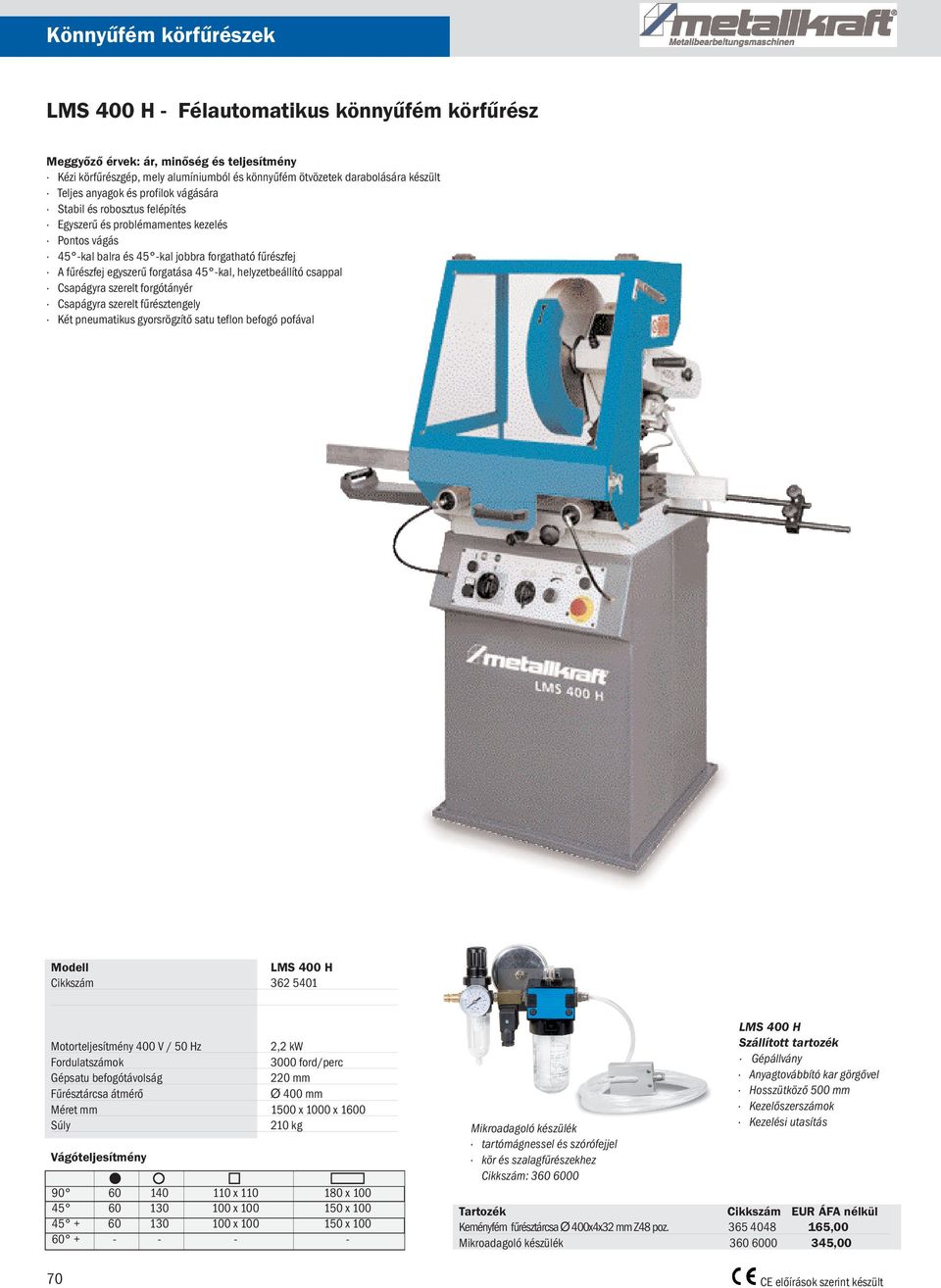

12 Könnyűfém körfűrészek LMS 400 H - Félautomatikus könnyűfém körfűrész Kézi körfűrészgép, mely alumíniumból és könnyűfém ötvözetek darabolására készült Teljes anyagok és profilok vágására Stabil és robosztus felépítés Egyszerű és problémamentes kezelés Pontos vágás 45 -kal balra és 45 -kal jobbra forgatható fűrészfej A fűrészfej egyszerű forgatása 45 -kal, helyzetbeállító csappal Csapágyra szerelt forgótányér Csapágyra szerelt fűrésztengely Két pneumatikus gyorsrögzítő satu teflon befogó pofával Modell LMS 400 H Cikkszám Motorteljesítmény 400 V / 50 Hz 2,2 kw Fordulatszámok 3000 ford/perc Gépsatu befogótávolság 220 mm Fűrésztárcsa átmérő Ø 400 mm Méret mm 1500 x 1000 x 1600 Súly 210 kg Vágóteljesítmény x x x x x x Mikroadagoló készülék tartómágnessel és szórófejjel kör és szalagfűrészekhez Cikkszám: LMS 400 H Szállított tartozék Gépállvány Anyagtovábbító kar görgővel Keményfém fűrésztárcsa Ø 400x4x32 mm Z48 poz ,00 Mikroadagoló készülék ,00 CE előírások szerint készült

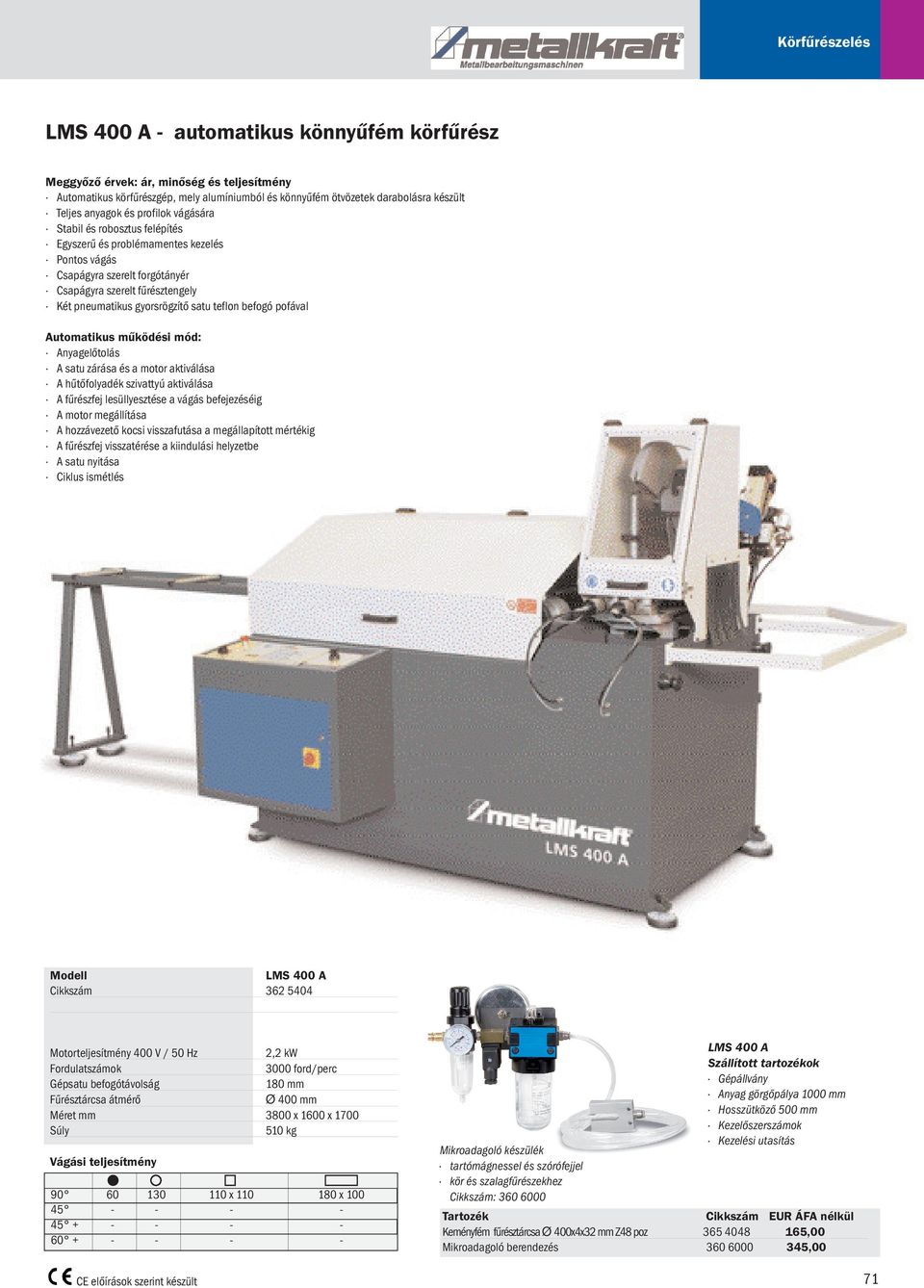

13 Körfűrészelés LMS 400 A - automatikus könnyűfém körfűrész Automatikus körfűrészgép, mely alumíniumból és könnyűfém ötvözetek darabolásra készült Teljes anyagok és profilok vágására Stabil és robosztus felépítés Egyszerű és problémamentes kezelés Pontos vágás Csapágyra szerelt forgótányér Csapágyra szerelt fűrésztengely Két pneumatikus gyorsrögzítő satu teflon befogó pofával Automatikus működési mód: Anyagelőtolás A satu zárása és a motor aktiválása A hűtőfolyadék szivattyú aktiválása A fűrészfej lesüllyesztése a vágás befejezéséig A motor megállítása A hozzávezető kocsi visszafutása a megállapított mértékig A fűrészfej visszatérése a kiindulási helyzetbe A satu nyitása Ciklus ismétlés Modell LMS 400 A Cikkszám Motorteljesítmény 400 V / 50 Hz 2,2 kw Fordulatszámok 3000 ford/perc Gépsatu befogótávolság 180 mm Fűrésztárcsa átmérő Ø 400 mm Méret mm 3800 x 1600 x 1700 Súly 510 kg Vágási teljesítmény x x Mikroadagoló készülék tartómágnessel és szórófejjel kör és szalagfűrészekhez Cikkszám: LMS 400 A Szállított tartozékok Gépállvány Anyag görgőpálya 1000 mm Keményfém fűrésztárcsa Ø 400x4x32 mm Z48 poz ,00 Mikroadagoló berendezés ,00 CE előírások szerint készült 71
