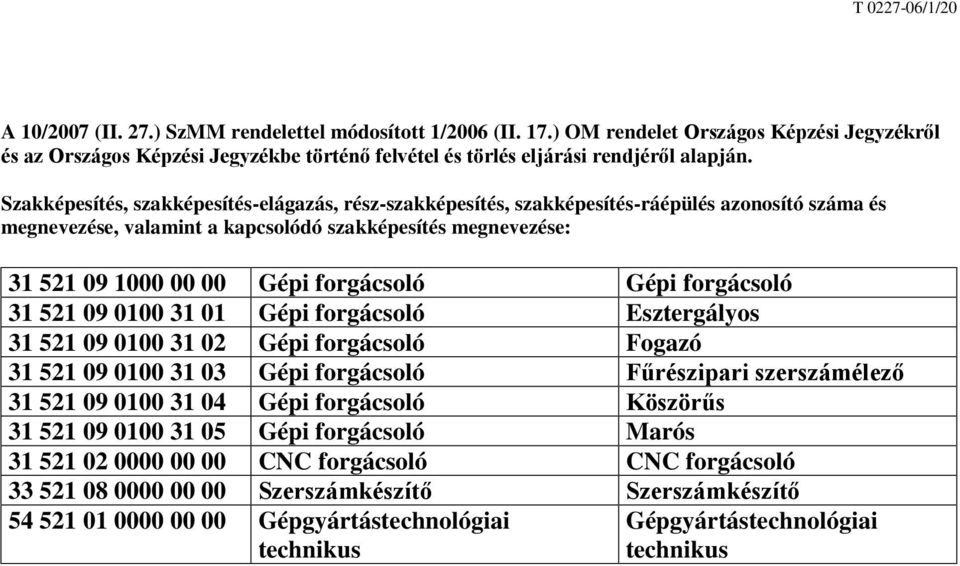

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Gépi forgácsoló Gépi forgácsoló Gépi forgácsoló Esztergályos Gépi forgácsoló Fogazó Gépi forgácsoló Fűrészipari szerszámélező Gépi forgácsoló Köszörűs Gépi forgácsoló Marós CNC forgácsoló CNC forgácsoló Szerszámkészítő Szerszámkészítő Gépgyártástechnológiai technikus Gépgyártástechnológiai technikus

Gépi forgácsoló 31 521 09 0100 31 01 Gépi forgácsoló Esztergályos 31 521 09 0100 31 02 Gépi forgácsoló Fogazó 31 521 09 0100 31 03 Gépi forgácsoló Fűrészipari szerszámélező 31 521 09 0100 31 04 Gépi

2 A marógépek asztalán T hornyok találhatók, melynek feladata a munkadarab-befogók tájolása, rögzítése szorítóvasak, szorítócsavarok és a T-anya segítségével. A T-anya műhelyrajza alapján elkészült a gyártáshoz szükséges műveletterv. Válaszoljon a következő kérdésekre a megadott technológiai dokumentációk alapján! 1. feladat Összesen: 5 pont A művelettervből határozza meg az előgyártmány méretét! 2. feladat Összesen: 5 pont A műhelyrajzon régi anyagminőség jelölés szerepel (Fe 490). Módosítsa az új szabványnak megfelelően! 3. feladat Összesen: 10 pont Adja meg a T-anya 18 mm-es szélességének legnagyobb, illetve legkisebb méretét! 4. feladat Összesen: 10 pont A második műveletnél milyen magasságban legyen a munkadarab a satupofa felett, hogy a 10 mm-es lépcsőméret tartható legyen? A megoldásnál vegye figyelembe a 2 mm-es biztonsági távolságot! 5. feladat Összesen: 10 pont Értelmezze az ujjmarónál alkalmazott jelöléseket! Ø20.. HSS. 6. feladat Összesen: 20 pont Ellenőrizze a lépcsőmarás műveleténél a fordulatszám értékét, és határozza meg a művelettervben megadott technológiai paraméterek alapján a fogankénti előtolást! T 2/7

feladat Összesen: 5 pont A művelettervből határozza meg az előgyártmány méretét! 2. feladat Összesen: 5 pont A műhelyrajzon régi anyagminőség jelölés szerepel (Fe 490).

3 7. feladat Összesen: 10 pont A végellenőrzés-műveletnél meghatározott tolómérőnek adja meg a két legfontosabb tulajdonságát! A mérési tartomány: Leolvasási pontosság: 8. feladat Összesen: 10 pont Milyen szerepe van az 1,5 x 90 -os süllyesztésnek gyártás szempontjából? 9. feladat Összesen: 15 pont Milyen menetfúró-befogót alkalmazna az M16-os menetfúró befogásához? Ismertesse a menetfúrás műveletét gyártástechnológiai szempontból! 10. feladat Összesen: 5 pont Milyen sorozatnagyságra készítették a T-anya művelettervét? T 3/7

feladat Összesen: 10 pont Milyen szerepe van az 1,5 x 90

4 T 4/7 T /1/20

5 Iskolatípus: Iskola: Műveletterv Gyártási jel: T /1/20 Műveletterv száma: Gépészeti Munkadarab megnevezése: T-anya T-001/1 Művelet jele Anyag: Nyersméret: A felfekvést kékkel A szorítási irányt kék nyíllal A megmunkálást pirossal } kell a vázlaton megjelölni Munkadarab jele: Lapszám: Fe490 28x28x20 T-001 1/2 Művelet leírása - vázlat Készíti Munkagép Készülék Szerszám 1. Előgyártmány ellenőrzése a. Ellenőriz nyersméretet Méretmérőeszköz Tolómérő 150/0.1 Jellemző technológiai adatok Megjegyzés 2. Lépcső marás a. Gépsatuba fog a. Lépcsőt mar 18x10 mmre b. Sorjáz Forgácsolóműhely TOS FGS 25/32 egyetemes marógép Ujjmaró Ø 20 HSS Tolómérő 150/0.1, mélységmérő 150/0.1 v= 25 m/min n=355 1/min f=71 mm/min Z=4 ap=5 mm i=2 3. Előrajzolás, pontozás az M16-os menetnek Rajztű, pontozó, kalapács Tolómérő 150/0.1 T 5/7

Előgyártmány ellenőrzése a. Ellenőriz nyersméretet Méretmérőeszköz Tolómérő 150/0.1 Jellemző technológiai adatok Megjegyzés 2. Lépcső marás a. Gépsatuba fog a. Lépcsőt mar 18x10 mmre b.

6 Iskolatípus: Anyag: Iskola: Műveletterv Gyártási jel: Műveletterv száma: Gépészeti Munkadarab megnevezése: T-anya T-001/1 Művelet jele Nyersméret: A felfekvést kékkel A szorítási irányt kék nyíllal A megmunkálást pirossal } kell a vázlaton megjelölni Munkadarab jele: Lapszám: Fe490 28x28x20 T-001 2/2 4. Menetfúrás Művelet leírása - vázlat Készíti Munkagép Készülék Szerszám Gépsatuba fog a. Központot fúr b. Fúr Ø13,9 mm-re c. Süllyeszt 1,5x90 -ra d. Menetetfúr M16-ra 5. Letörés készítése a. Letör 2,5x45 -ra Forgácsolóműhely BX-833V oszlopos fúrógép Központfúró 2,5 A MSZ3997, csigafúró Ø13,9 HSS süllyesztő 200-as laposreszelő Méretmérőeszköz Tolómérő 150/0.1, menetidomszer M16 Tolómérő 150/0.1 Jellemző technológiai adatok a. V= 30 m/min n=1500 1/min f=kézi b. v=25 m/min n=573 1/min f=kézi c. v=25 m/min n=450 1/min f=kézi d. v=16 m/min n=318 1/min Megjegyzés 6. Végellenőrzés Tolómérő 150/0.1, menetidomszer M16 T 6/7

Központot fúr b. Fúr Ø13,9 mm-re c. Süllyeszt 1,5x90 -ra d. Menetetfúr M16-ra 5. Letörés készítése a.

7 Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 30%. T 7/7
