1 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: CNC-forgácsoló CNC-forgácsoló

2 PROGRAMOZÁSI, GÉPKEZELÉSI ÉS TECHNOLÓGIAI ISMERETEK É /1/20 1. feladat Összesen: 6 pont Határozza meg a kontúr megjelölt pontjainak (1 6) koordinátáit, és írja be az alábbi táblázatba! X Z feladat Összesen: 4 pont A CNC szerszámgépek vezérlőin gyakran alkalmazott nyomógombok láthatók. Írja melléjük jelentésüket! A hűtővíz be, illetve kikapcsolása Ciklus start Gyorsjárat Automata üzemmód É 2/11

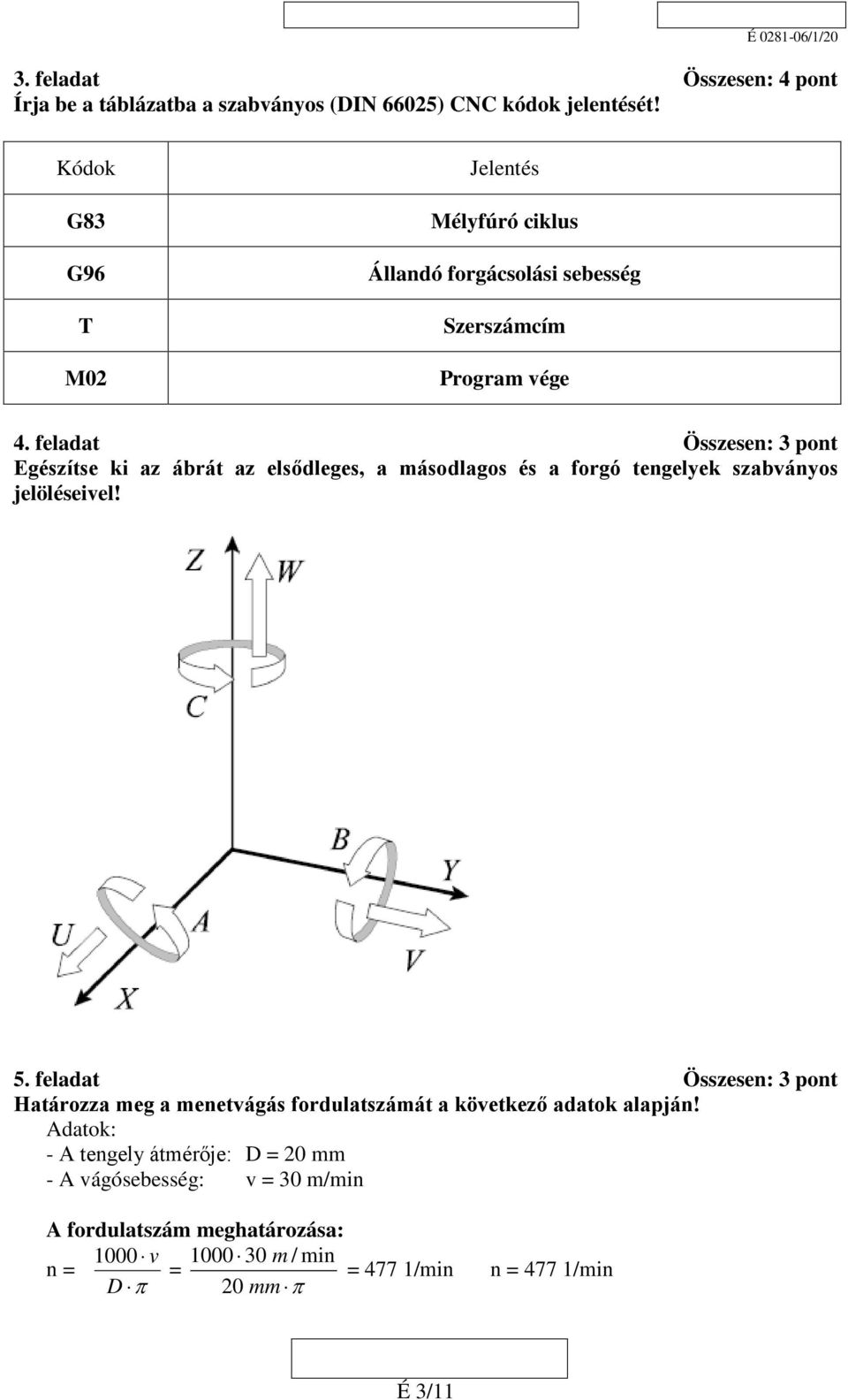

3 3. feladat Összesen: 4 pont Írja be a táblázatba a szabványos (DIN 66025) CNC kódok jelentését! Kódok G83 G96 T M02 Jelentés Mélyfúró ciklus Állandó forgácsolási sebesség Szerszámcím Program vége 4. feladat Összesen: 3 pont Egészítse ki az ábrát az elsődleges, a másodlagos és a forgó tengelyek szabványos jelöléseivel! 5. feladat Összesen: 3 pont Határozza meg a menetvágás fordulatszámát a következő adatok alapján! Adatok: - A tengely átmérője: D = 20 mm - A vágósebesség: v = 30 m/min A fordulatszám meghatározása: 1000 v m / min n = = = 477 1/min n = 477 1/min D π 20 mm π É 3/11

4 6. feladat Összesen: 1 pont Milyen elven történő útmérés látható az ábrán? (Csak egy helyes válasz fogadható el!) a) Abszolút elven történő útmérés b) Növekményes elven történő útmérés c) Vegyes elven történő útmérés 7. feladat Összesen: 3 pont Írja be az esztergálási, illetve marási műveletek ábráiba a helyes kontúrkövetés kódját a téglalap által megjelölt részbe! É 4/11

5 8. feladat Összesen: 2 pont Írja a téglalapba a szerszámállás kódját belső és külső felület megmunkálása esetén! 9. feladat Összesen: 1 pont A következő mondatok közül válassza ki a túlhatározott kör megadását! a) G02 X50 Z-15 I0 K-10 b) G03 X50 Z-15 R10 I0 K-10 c) G02 X50 Z-15 R10 É 5/11

6 10. feladat Összesen: 8 pont Az adott rajz alapján készült el az O betű gravírozási programja. Az Ön feladata, hogy nézze át a programot, és ha szükséges, javítsa ki a hibás CNC mondatokat. A javított mondatot vagy mondatokat írja be a táblázat javított program oszlopába! (Ami eredetileg hibátlan CNC mondat, azt nem kell még egyszer átírni a javított program oszlopába.) N Gravírozási program Javított program 10 T1 20 S5000 M13 30 G00 G40 G90 G17 X20 Y20 40 G43 Z50 H1 50 Z2 60 G01 Z-0.2 F G03 X30 Y10 R10 F G01 IX50 G01 IX20 90 G03 IX10 Y20 R G01 IX40 G01 IY G02 X50 Y70 I-10 J0 G03 X50 Y70 I-10 J0 120 G01 X G02 X20 Y60 R10 G03 X20 Y60 R G01 Y G00 Z200 M02 É 6/11

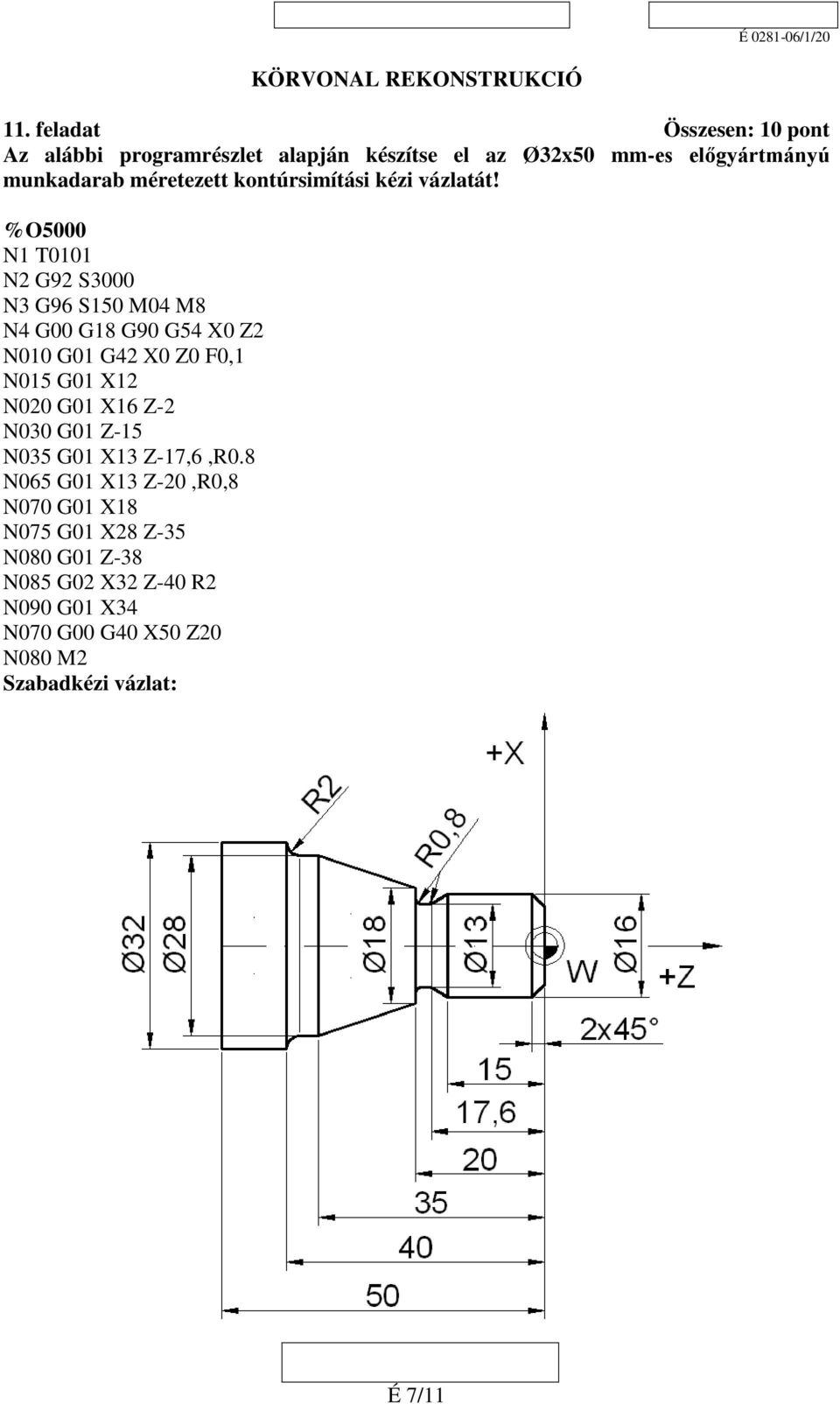

7 KÖRVONAL REKONSTRUKCIÓ 11. feladat Összesen: 10 pont Az alábbi programrészlet alapján készítse el az Ø32x50 mm-es előgyártmányú munkadarab méretezett kontúrsimítási kézi vázlatát! %O5000 N1 T0101 N2 G92 S3000 N3 G96 S150 M04 M8 N4 G00 G18 G90 G54 X0 Z2 N010 G01 G42 X0 Z0 F0,1 N015 G01 X12 N020 G01 X16 Z-2 N030 G01 Z-15 N035 G01 X13 Z-17,6,R0.8 N065 G01 X13 Z-20,R0,8 N070 G01 X18 N075 G01 X28 Z-35 N080 G01 Z-38 N085 G02 X32 Z-40 R2 N090 G01 X34 N070 G00 G40 X50 Z20 N080 M2 Szabadkézi vázlat: É 7/11

8 CNC PROGRAMOZÁSI FELADAT 1. feladat Összesen: 25 pont Készítse el az ábrán látható, E335 anyagú tengely esztergálásának programját a tanult vezérlésre! Az előgyártmány mérete Ø70x145 mm. A programsorokat egészítse ki a műveletek megnevezésével! Egy lehetséges megoldás: N5 G60 X0,5 Z0,1 (ráhagyás programozása) N10 G50 F0,3 T0101 M3 M12 M40 M96 V100 Smax1000 (Technológiai adatok beállítása) N15 G40 X70 Z1 N20 G72 X40 D3 FROM 30 (Nagyoló ciklus) N25 G60 X0 Z0 (Ráhagyás törlése) N30 G54 X35 Z0 F0,1 T0202 M41 V150 Smax1500 (Technológiai adatok beállítása, simítás kezdete) N35 G01 X40 B-1,5 N40 G01 Z-30 B2 N45 G01 X50 B-2 N50 G01 Z-60 B4 N55 G01 X70 B-3 N60 G01 Z-65 N65 G41 X200 Z300 T0505 N70 G52 F0,05 M40 M97 S300 X71 Z-110 (Technológiai adatok beállítása, beszúrás) N75 G01 X66 N80 G01 X71 F0,5 W1 N85 G60 Zi15 FROM 70 TO 80 Q2 (Beszúróciklus szervezése) N90 G60 Z0 (Z irányú eltolás visszaállítása) N95 G41 X200 Z300 N100 G50 T0707 M97 S350 X40 Z3 (Technológiai adatok beállítása, menetvágás) N105 G80 Z-20 Q10 E-1,5 (menetvágóciklus) N110 G41 X200 Z300 P2 Értékelés: Szaktanári elbírálás szerint. A megmunkálási program értékelésénél alapvető szempont a program szerkezetének és felépítésének helyessége. A működő programrészekre részpontszámok adhatók! CNC program 25 pont É 8/11

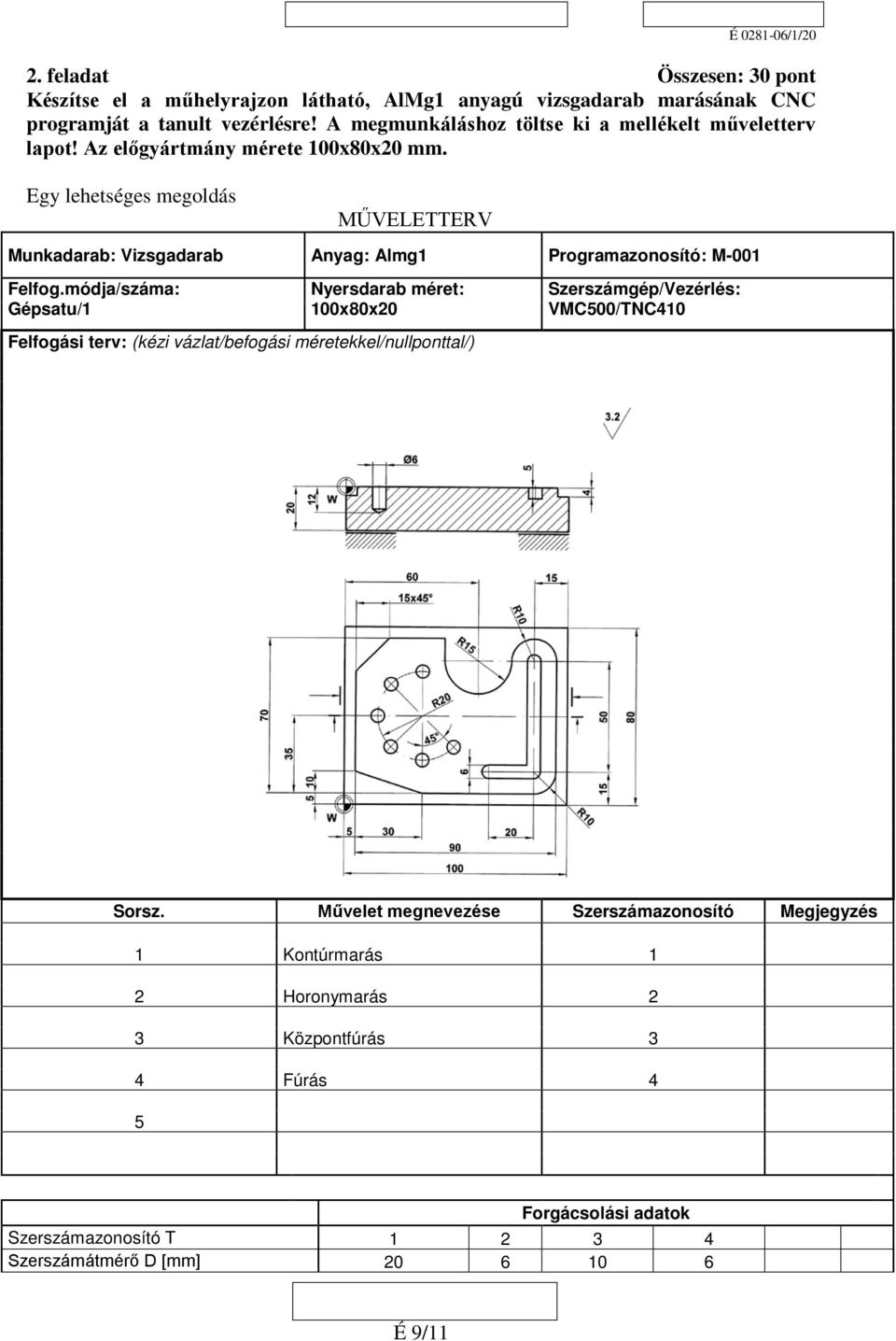

9 2. feladat Összesen: 30 pont Készítse el a műhelyrajzon látható, AlMg1 anyagú vizsgadarab marásának CNC programját a tanult vezérlésre! A megmunkáláshoz töltse ki a mellékelt műveletterv lapot! Az előgyártmány mérete 100x80x20 mm. Egy lehetséges megoldás MŰVELETTERV Munkadarab: Vizsgadarab Anyag: Almg1 Programazonosító: M-001 Felfog.módja/száma: Gépsatu/1 Nyersdarab méret: 100x80x20 Szerszámgép/Vezérlés: VMC500/TNC410 Felfogási terv: (kézi vázlat/befogási méretekkel/nullponttal/) Sorsz. Művelet megnevezése Szerszámazonosító Megjegyzés 1 Kontúrmarás 1 2 Horonymarás 2 3 Központfúrás 3 4 Fúrás 4 5 Forgácsolási adatok Szerszámazonosító T Szerszámátmérő D [mm] É 9/11

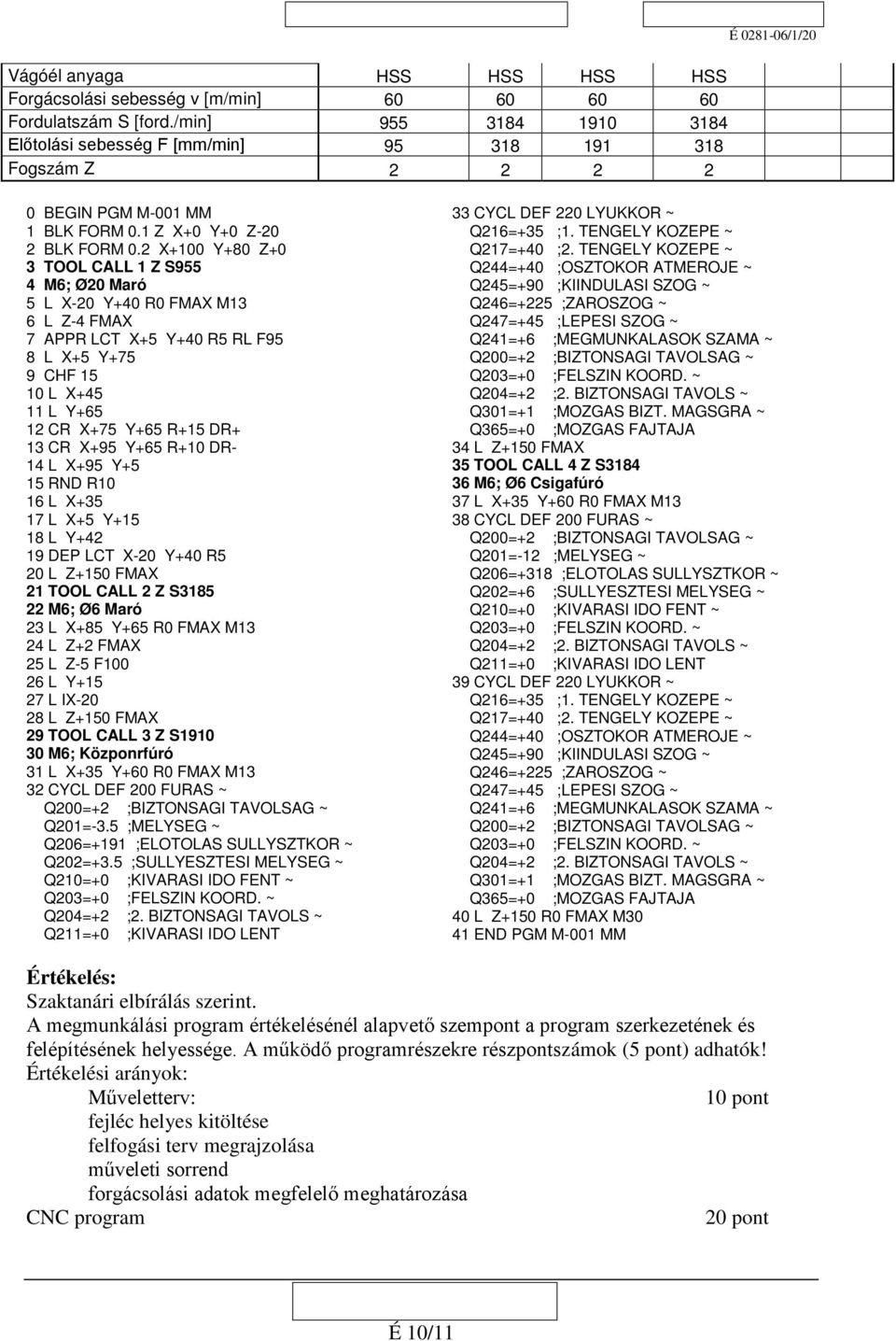

10 Vágóél anyaga HSS HSS HSS HSS Forgácsolási sebesség v [m/min] Fordulatszám S [ford./min] Előtolási sebesség F [mm/min] Fogszám Z É /1/20 0 BEGIN PGM M-001 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+80 Z+0 3 TOOL CALL 1 Z S955 4 M6; Ø20 Maró 5 L X-20 Y+40 R0 FMAX M13 6 L Z-4 FMAX 7 APPR LCT X+5 Y+40 R5 RL F95 8 L X+5 Y+75 9 CHF L X L Y CR X+75 Y+65 R+15 DR+ 13 CR X+95 Y+65 R+10 DR- 14 L X+95 Y+5 15 RND R10 16 L X L X+5 Y L Y DEP LCT X-20 Y+40 R5 20 L Z+150 FMAX 21 TOOL CALL 2 Z S M6; Ø6 Maró 23 L X+85 Y+65 R0 FMAX M13 24 L Z+2 FMAX 25 L Z-5 F L Y L IX L Z+150 FMAX 29 TOOL CALL 3 Z S M6; Közponrfúró 31 L X+35 Y+60 R0 FMAX M13 32 CYCL DEF 200 FURAS ~ Q200=+2 ;BIZTONSAGI TAVOLSAG ~ Q201=-3.5 ;MELYSEG ~ Q206=+191 ;ELOTOLAS SULLYSZTKOR ~ Q202=+3.5 ;SULLYESZTESI MELYSEG ~ Q210=+0 ;KIVARASI IDO FENT ~ Q203=+0 ;FELSZIN KOORD. ~ Q204=+2 ;2. BIZTONSAGI TAVOLS ~ Q211=+0 ;KIVARASI IDO LENT 33 CYCL DEF 220 LYUKKOR ~ Q216=+35 ;1. TENGELY KOZEPE ~ Q217=+40 ;2. TENGELY KOZEPE ~ Q244=+40 ;OSZTOKOR ATMEROJE ~ Q245=+90 ;KIINDULASI SZOG ~ Q246=+225 ;ZAROSZOG ~ Q247=+45 ;LEPESI SZOG ~ Q241=+6 ;MEGMUNKALASOK SZAMA ~ Q200=+2 ;BIZTONSAGI TAVOLSAG ~ Q203=+0 ;FELSZIN KOORD. ~ Q204=+2 ;2. BIZTONSAGI TAVOLS ~ Q301=+1 ;MOZGAS BIZT. MAGSGRA ~ Q365=+0 ;MOZGAS FAJTAJA 34 L Z+150 FMAX 35 TOOL CALL 4 Z S M6; Ø6 Csigafúró 37 L X+35 Y+60 R0 FMAX M13 38 CYCL DEF 200 FURAS ~ Q200=+2 ;BIZTONSAGI TAVOLSAG ~ Q201=-12 ;MELYSEG ~ Q206=+318 ;ELOTOLAS SULLYSZTKOR ~ Q202=+6 ;SULLYESZTESI MELYSEG ~ Q210=+0 ;KIVARASI IDO FENT ~ Q203=+0 ;FELSZIN KOORD. ~ Q204=+2 ;2. BIZTONSAGI TAVOLS ~ Q211=+0 ;KIVARASI IDO LENT 39 CYCL DEF 220 LYUKKOR ~ Q216=+35 ;1. TENGELY KOZEPE ~ Q217=+40 ;2. TENGELY KOZEPE ~ Q244=+40 ;OSZTOKOR ATMEROJE ~ Q245=+90 ;KIINDULASI SZOG ~ Q246=+225 ;ZAROSZOG ~ Q247=+45 ;LEPESI SZOG ~ Q241=+6 ;MEGMUNKALASOK SZAMA ~ Q200=+2 ;BIZTONSAGI TAVOLSAG ~ Q203=+0 ;FELSZIN KOORD. ~ Q204=+2 ;2. BIZTONSAGI TAVOLS ~ Q301=+1 ;MOZGAS BIZT. MAGSGRA ~ Q365=+0 ;MOZGAS FAJTAJA 40 L Z+150 R0 FMAX M30 41 END PGM M-001 MM Értékelés: Szaktanári elbírálás szerint. A megmunkálási program értékelésénél alapvető szempont a program szerkezetének és felépítésének helyessége. A működő programrészekre részpontszámok (5 pont) adhatók! Értékelési arányok: Műveletterv: 10 pont fejléc helyes kitöltése felfogási terv megrajzolása műveleti sorrend forgácsolási adatok megfelelő meghatározása CNC program 20 pont É 10/11

11 A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. É 11/11
