1 A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: CNC-forgácsoló CNC-forgácsoló É 1/

2 PROGRAMOZÁSI, GÉPKEZELÉSI ÉS TECHNOLÓGIAI ISMERETEK 1. feladat Összesen: 7 pont Határozza meg a kontúr megjelölt pontjainak (1-14.) koordinátáit, és írja be az alábbi táblázatba! X Y X Y É 2/

pontjainak (1-14.) koordinátáit, és írja be az alábbi táblázatba!

2. feladat Összesen: 2 pont Az alábbi CNC program alapján döntse el, hogy a kontúrmarás milyen marási eljárással készül el! A helyes állítást karikázza be!

3 2. feladat Összesen: 2 pont Az alábbi CNC program alapján döntse el, hogy a kontúrmarás milyen marási eljárással készül el! A helyes állítást karikázza be! N T1 (Ø20-as hosszlyukmaró) N20 G0 X-12 Y-12 N30 S1200 M08 M03 N40 G43 Z50 H1 N50 Z-4 N60 G1 G42 X5 Y5 D1 F120 N70 X95 N80 Y95 N90 X5 N0 Y-12 N1 G0 G40 Z150 M02 a) Egyenirányú marással b) Ellenirányú marással c) Rámarással 3. feladat Írja be a táblázatba a szabványos (DIN 66025) CNC kódok jelentését! Kódok Összesen: 4 pont Jelentés G90 Abszolút méretmegadás G02 Körinterpoláció az óramutató járásával megegyezően S Fordulatszám M Segédfunkciók 4. feladat Összesen: 3 pont A képen a CNC szerszámgépek egyik legfontosabb eleme látható. Nevezze meg ezt az alkatrészt, és írja le a feladatát! Útmérők. Feladatuk az egyes részegységek, szánok, orsók mindenkori helyzetmeghatározása a szerszámgép minden tengelyén. É 3/

marással c) Rámarással 3. feladat Írja be a táblázatba a szabványos (DIN 66025) CNC kódok jelentését!

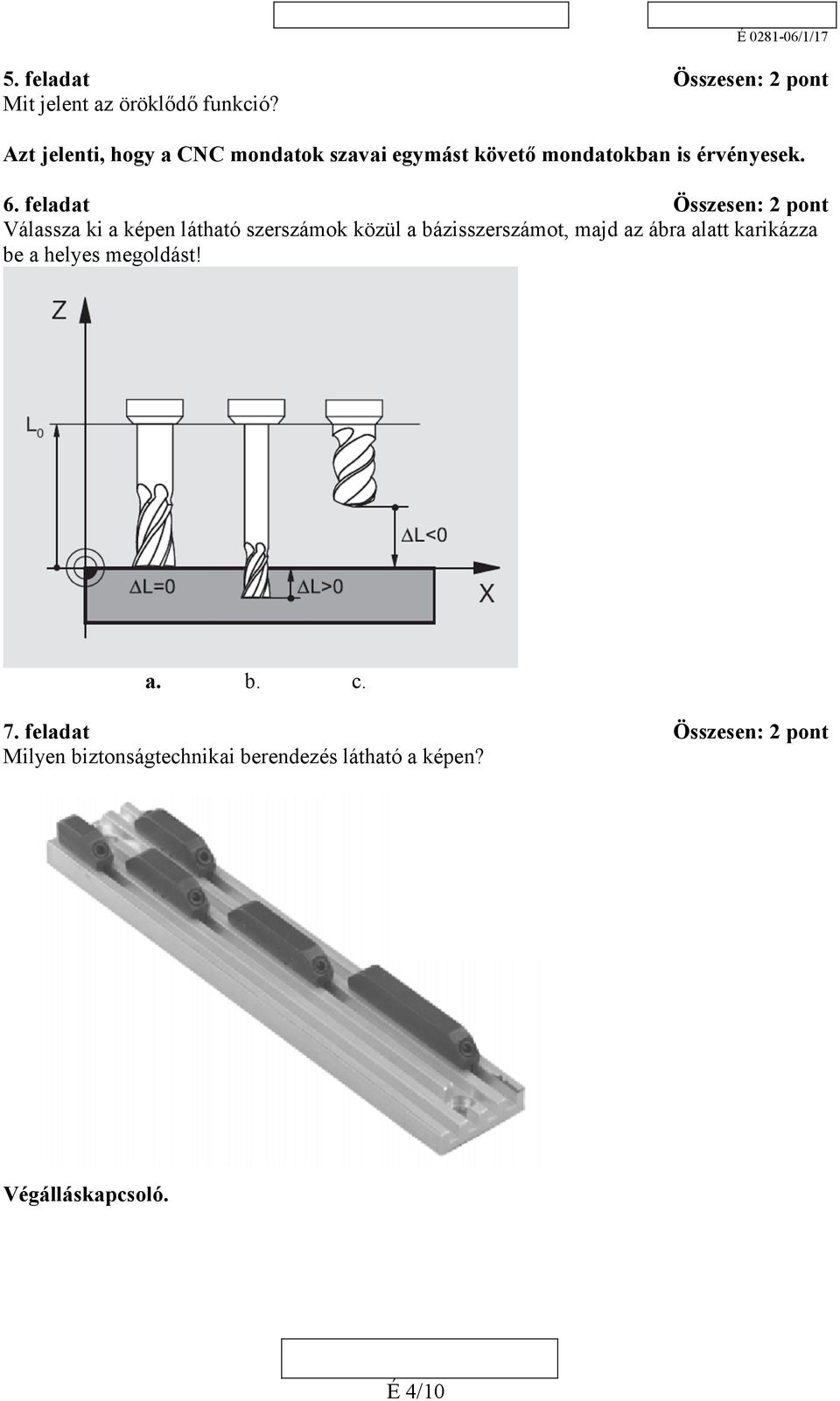

4 5. feladat Mit jelent az öröklődő funkció? Összesen: 2 pont Azt jelenti, hogy a CNC mondatok szavai egymást követő mondatokban is érvényesek. 6. feladat Összesen: 2 pont Válassza ki a képen látható szerszámok közül a bázisszerszámot, majd az ábra alatt karikázza be a helyes megoldást! a. b. c. 7. feladat Milyen biztonságtechnikai berendezés látható a képen? Végálláskapcsoló. É 4/ Összesen: 2 pont

6. feladat Összesen: 2 pont Válassza ki a képen látható szerszámok közül a bázisszerszámot, majd az

5 8. feladat Karikázza be, hogy melyik M kód hatásos a pozicionáló mondat elején! Összesen: 2 pont a) M00 b) M13 c) M30 9. feladat Ismertesse a munkadarabnullpont tulajdonságait! Összesen: 4 pont Jele: W A munkadarab koordináta-rendszerének kezdőpontja. Ez a pont szabadon megválasztható. Célszerű oda felvenni, ahonnan a legtöbb méret kiindul (bázisfelület). A gép beállításakor vagy a programozás kezdetén a gépi nullpontra, illetve a referenciapontra vonatkoztatva rögzíteni kell. É 5/

Összesen: 4 pont Jele: W A munkadarab koordináta-rendszerének kezdőpontja. Ez a pont szabadon megválasztható.

6 KÖRVONAL REKONSTRUKCIÓ 1. feladat Összesen: pont Az alábbi programrészlet alapján készítse el az Ø40x40 mm-es előgyártmányú munkadarab méretezett kontúrsimítási kézi vázlatát! N G50 F0.1 T202 M03 M12 M42 M96 V150 Sm2500 X35 Z2 N20 G01 X35 Z-5 B1,5 N30 G01 X25 N40 G01 Z-15 N50 G01 X15 A27 N60 G01 Z-42 N70 G41 X Z50 P2 É 6/

mm-es előgyártmányú munkadarab méretezett kontúrsimítási kézi vázlatát! N G50 F0.

7 CNC PROGRAMOZÁSI FELADAT 1. feladat Összesen: 25 pont Készítse el az ábrán látható, E335 anyagú vizsgadarab esztergálásának programját a tanult vezérlésre! Az előgyártmány mérete Ø50x70 mm. A programsorokat egészítse ki a műveletek megnevezésével! 1. Egy lehetséges megoldás: N005 G60 X0.5 Z0.2 N0 G50 S00 F0.2 T1 M03 M12 M40 M96 V180 Sm2500 X50 Z1 N015 G72 X17 D2 FR0M 30 (kontúrnagyolás) N020 G60 X0 Z0 N025 G40 X70 Z20 N030 G50 F0.1 M41 V2 X15 Z1 (kontúrsimítás) N035 G01 X20 Z-1,5 N040 G01 A180 N0 G01 X17 Z-16 A30 N050 G01 Z-20 N055 G01 X24 N060 G01 X36 Z-30 N065 G01 X36 Z-40 B3 N070 G01 X52 N075 G40 X70 Z20 N080 G50 F0.08 T707 M40 V50 X52 Z-55 (beszúrás) N085 G01 X46 N090 G01 X52 F1 N095 G41 X70 Z20 N0 G50 S890 T505 M40 M95 X20 Z3 (menetesztergálás) N5 G80 Z-18 Q6 E-1.5 N1 G40 X70 Z20 P2 Értékelés: Szaktanári elbírálás szerint. A megmunkálási program értékelésénél alapvető szempont a program szerkezetének és felépítésének helyessége. A működő programrészekre részpontszámok adhatók! CNC program 25 pont 2. feladat Összesen: 37 pont Készítse el a műhelyrajzon látható, AlMg1 anyagú vizsgadarab marásának CNC programját a tanult vezérlésre! A megmunkáláshoz töltse ki a mellékelt műveletterv lapot! Az előgyártmány mérete 0x0x21 mm. É 7/

2 T1 M03 M12 M40 M96 V180 Sm2500 X50 Z1 N015 G72 X17 D2 FR0M 30 (kontúrnagyolás) N020 G60 X0 Z0 N025 G40 X70 Z20 N030 G50 F0.

8 2. Egy lehetséges megoldás MŰVELETTERV Munkadarab: Vizsgadarab Anyag: AlMg1 Programazonosító: M-01 Felfog.módja/száma: Gépsatu/1 Nyersdarab mérete: 0x0x21 Szerszámgép/Vezérlés: Brigebort VMC 500/Heidenhain 4 Felfogási terv: (kézi vázlat/befogási méretekkel/nullponttal/) Sorsz. Művelet megnevezése Szerszámazonosító 1. Síkmarás Szemek marása Horonymarás Központfúrás Fúrás 5. Megjegyzés Forgácsolási adatok Szerszámazonosító T Szerszámátmérő D [mm] Vágóél anyaga Forgácsolási sebesség v [m/min] Fordulatszám S [ford./min] Előtolási sebesség F [mm/min] Fogszám Z 1 63 keményfém BEGIN PGM VIZSGADARAB MM 2 20 HSS HSS HSS BLK FORM 0.1 Z X-50 Y-50 Z-21 É 8/ 5 6 HSS

Művelet megnevezése Szerszámazonosító 1. Síkmarás 1. 2. Szemek marása 2. 3. Horonymarás 3. 4. Központfúrás 4. 5. Fúrás 5.

9 2 BLK FORM 0.2 X+50 Y+50 Z+1 3 TOOL CALL 1 Z S 4 M6;Ø63 síkmaró 5 L X-85 Y-25 R0 FMAX M13 6 L Z+0 FMAX 7 L X+55 F606 8 L Y+25 9 L X-85 L Z+150 FMAX 11 TOOL CALL 2 Z S M6;Ø20 maró 13 L X-65 Y+40 R0 FMAX M13 14 L Z-5 FMAX 15 L Y+30 RL F95 16 L X RND R 18 L Y L X+30 FMAX 20 L Y RND R 22 L X L Y-30 FMAX 24 L X RND R 26 L Y L X-30 FMAX 28 L Y RND R 30 L X L Z+150 R0 FMAX 32 TOOL CALL 3 Z S19 33 M6;Ø maró 34 L X+0 Y+0 R0 FMAX M13 35 L Z+2 FMAX 36 L Z-5 F63 37 CYCL DEF.0 ELFORGATAS 38 CYCL DEF.1 ROT+ 39 L X+0 Y+7 RL F L X-30 Y+7 41 RND R5 42 L IY RND R5 44 L IX+60 RND R5 46 L IY RND R5 48 L X-2 49 L X+0 Y+0 R0 50 CYCL DEF.0 ELFORGATAS 51 CYCL DEF.1 ROT+0 52 L Z+150 FMAX 53 TOOL CALL 4 Z S M6;Ø központfúró 55 L X-40 Y+40 R0 FMAX M13 56 CALL LBL 1 57 L X+40 FMAX 58 CALL LBL 1 59 L Y-40 FMAX 60 CALL LBL 1 61 L X-40 FMAX 62 CALL LBL 1 63 L Z+150 FMAX 64 TOOL CALL 5 Z S M6;Ø6 csigafúró 66 L X-40 Y+40 R0 FMAX M13 67 CYCL DEF 200 FURAS ~ Q200=+2 ;BIZTONSAGI TAVOLSAG ~ Q201=- ;MELYSEG ~ Q206=+318 ;ELOTOLAS SULLYSZTKOR ~ Q202=+ ;SULLYESZTESI MELYSEG ~ Q2=+0 ;KIVARASI IDO FENT ~ Q203=-5 ;FELSZIN KOORD. ~ Q204=+7 ;2. BIZTONSAGI TAVOLS ~ Q211=+0 ;KIVARASI IDO LENT 68 CYCL CALL 69 L X+40 FMAX M99 70 L Y-40 FMAX M99 71 L X-40 FMAX M99 72 L Z+150 R0 FMAX M30 73 LBL 1; Központfúrási alprogram 74 L Z-3 FMAX 75 L Z-9 F L Z+2 FMAX 77 LBL 0 78 END PGM VIZSGADARAB MM É 9/

14 L Z-5 FMAX 15 L Y+30 RL F95 16 L X-30 17 RND R 18 L Y+53 19 L X+30 FMAX 20 L Y+30 21 RND R 22 L X+53 23 L Y-30 FMAX 24 L X+30 25 RND R 26 L Y-53 27 L X-30 FMAX 28 L Y-30 29 RND R 30 L X-65 31 L

10 Értékelés: Szaktanári elbírálás szerint. A megmunkálási program értékelésénél alapvető szempont a program szerkezetének és felépítésének helyessége. A működő programrészekre részpontszámok (5 pont) adhatók! Értékelési arányok: Műveletterv: 12 pont fejléc helyes kitöltése felfogási terv megrajzolása műveleti sorrend forgácsolási adatok megfelelő meghatározása CNC program 25 pont A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 0 pont 0% = 0 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 30%. É /

A működő programrészekre részpontszámok (5 pont) adhatók!
