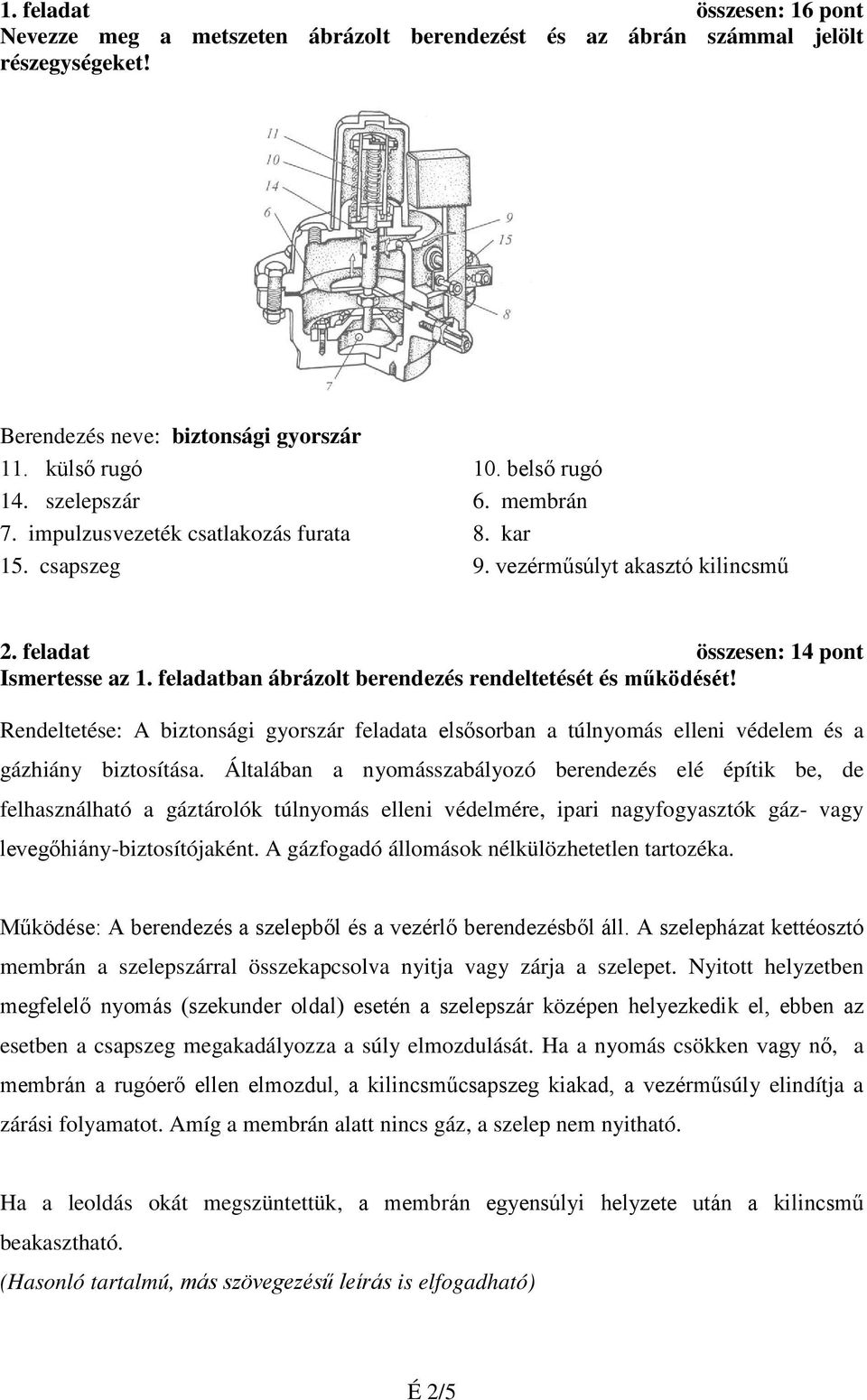

2 1. feladat összesen: 16 pont Nevezze meg a metszeten ábrázolt berendezést és az ábrán számmal jelölt részegységeket! Berendezés neve: biztonsági gyorszár 11. külső rugó 10. belső rugó 14. szelepszár 6. membrán 7. impulzusvezeték csatlakozás furata 8. kar 15. csapszeg 9. vezérműsúlyt akasztó kilincsmű 2. feladat összesen: 14 pont Ismertesse az 1. feladatban ábrázolt berendezés rendeltetését és működését! Rendeltetése: A biztonsági gyorszár feladata elsősorban a túlnyomás elleni védelem és a gázhiány biztosítása. Általában a nyomásszabályozó berendezés elé építik be, de felhasználható a gáztárolók túlnyomás elleni védelmére, ipari nagyfogyasztók gáz- vagy levegőhiány-biztosítójaként. A gázfogadó állomások nélkülözhetetlen tartozéka. Működése: A berendezés a szelepből és a vezérlő berendezésből áll. A szelepházat kettéosztó membrán a szelepszárral összekapcsolva nyitja vagy zárja a szelepet. Nyitott helyzetben megfelelő nyomás (szekunder oldal) esetén a szelepszár középen helyezkedik el, ebben az esetben a csapszeg megakadályozza a súly elmozdulását. Ha a nyomás csökken vagy nő, a membrán a rugóerő ellen elmozdul, a kilincsműcsapszeg kiakad, a vezérműsúly elindítja a zárási folyamatot. Amíg a membrán alatt nincs gáz, a szelep nem nyitható. Ha a leoldás okát megszüntettük, a membrán egyensúlyi helyzete után a kilincsmű beakasztható. (Hasonló tartalmú, más szövegezésű leírás is elfogadható) É 2/5

feladatban ábrázolt berendezés rendeltetését és működését! Rendeltetése: A biztonsági gyorszár feladata elsősorban a túlnyomás elleni védelem és a gázhiány biztosítása.

3 3. feladat összesen: 20 pont Nevezze meg az ábrán látható csőszerelvényt, és írja le a rendeltetését! Az ábrán egy kerámiabetétes szűrő látható, ami gázszűrés szempontjából ideális konstrukció. Ez a legnagyobb finomságú szűrő, mivel a durvább szennyeződéseket elvileg a gázfogadó állomásokon ki kell szűrnie. A szűrést a hengeres testbe beépített gázáteresztő, lyukacsos kerámiacsövek végzik. A belépő gáz a csövek pórusos palástszerkezetén át jut a kilépő térbe, míg pórusokon át nem férő szennyeződés visszahull a gyűjtőtérbe. A vezetékszakasz kizárása után, a gyűjtőtér fedelét leszerelve, a betét tisztítható, ill. cserélhető. A zárófedél visszaszerelése után a tömörséget ellenőrizni kell! É 3/5

Ez a legnagyobb finomságú szűrő, mivel a durvább szennyeződéseket elvileg a gázfogadó állomásokon ki kell szűrnie.

4 4. feladat összesen: 20 pont Ismertesse a gázberendezés telepítési tervéhez tartozó műszaki leírás legfontosabb tartalmi követelményeit! A készülék műszaki leírásának a következőket kell tartalmaznia. 1. a készülék műszaki paramétereit, 2. a szállított gáz jellemzőit, 3. térfogat- vagy tömegáramát, 4. az üzemeltetési hőmérséklethatárokat, 5. a csatlakozó vezeték jellemző paramétereit, 6. a fogyasztói berendezés paramétereit, valamint az ezek meghatározására vonatkozó számításokat, a gázfogyasztó készülékek beépítési feltételeit, 7. a gázfogyasztó készülékek légellátásának, égéstermék-elvezetésének hő- és áram- lástechnikai méretezését, az alkalmazott rendszer típusát, anyagát, osztályát, 8. a kivitelezésre vonatkozó előírásokat és szükség szerint a tervmagyarázatokat, - a munkavédelem és az egészségvédelem feltételeinek kielégítését -, a biztonsági értékelés eredményét, 9. a kivitelezett gázrendszer korrózióvédelmét és állagmegóvását, az érintésvédelem megoldását, 10. az elvégzendő nyomáspróbák, üzempróbák, próbaüzem és tesztek leírását, azok megfelelőségeinek kritériumait. (További szakmailag helyes követelmény ismertetése is elfogadható) É 4/5

a fogyasztói berendezés paramétereit, valamint az ezek meghatározására vonatkozó számításokat, a gázfogyasztó készülékek beépítési feltételeit, 7.

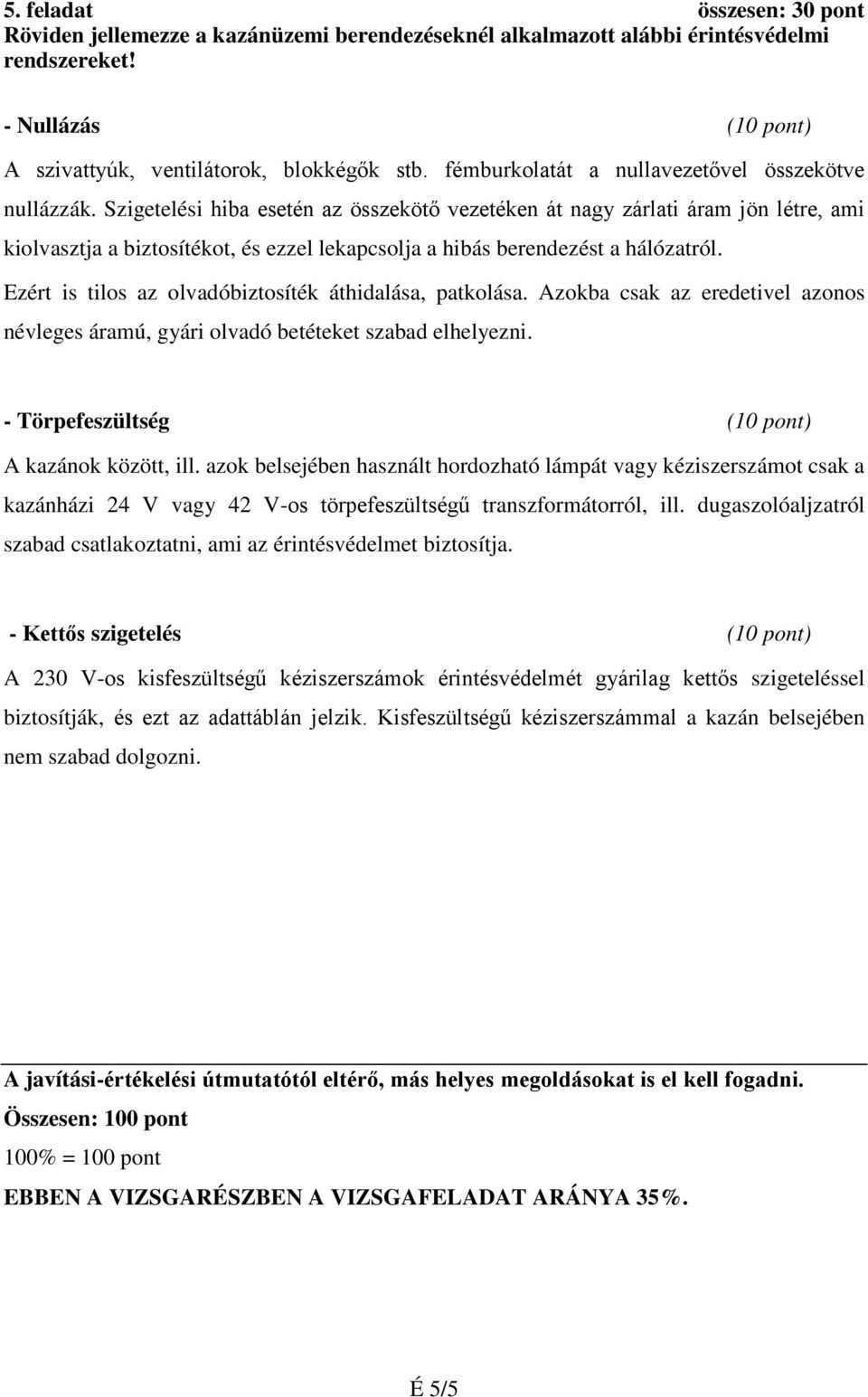

5 5. feladat összesen: 30 pont Röviden jellemezze a kazánüzemi berendezéseknél alkalmazott alábbi érintésvédelmi rendszereket! - Nullázás (10 pont) A szivattyúk, ventilátorok, blokkégők stb. fémburkolatát a nullavezetővel összekötve nullázzák. Szigetelési hiba esetén az összekötő vezetéken át nagy zárlati áram jön létre, ami kiolvasztja a biztosítékot, és ezzel lekapcsolja a hibás berendezést a hálózatról. Ezért is tilos az olvadóbiztosíték áthidalása, patkolása. Azokba csak az eredetivel azonos névleges áramú, gyári olvadó betéteket szabad elhelyezni. - Törpefeszültség (10 pont) A kazánok között, ill. azok belsejében használt hordozható lámpát vagy kéziszerszámot csak a kazánházi 24 V vagy 42 V-os törpefeszültségű transzformátorról, ill. dugaszolóaljzatról szabad csatlakoztatni, ami az érintésvédelmet biztosítja. - Kettős szigetelés (10 pont) A 230 V-os kisfeszültségű kéziszerszámok érintésvédelmét gyárilag kettős szigeteléssel biztosítják, és ezt az adattáblán jelzik. Kisfeszültségű kéziszerszámmal a kazán belsejében nem szabad dolgozni. A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 35%. É 5/5

Szigetelési hiba esetén az összekötő vezetéken át nagy zárlati áram jön létre, ami kiolvasztja a biztosítékot, és ezzel lekapcsolja a hibás berendezést a hálózatról.
