2 Daikin Altherma rendszer kialakításnál a kültéri egység szél- és hóvédelméről gondoskodni kell. A kültéri egységet úgy kell elhelyezni, hogy közvetlen nap ne süsse (a külső hőmérséklet mérést meg tudja zavarni), és az uralkodó szélirányra merőlegesen álljon a kültéri egység. A kültéri egységet min. 300 mm-re javasolt megemelni a hóhatár miatt. A kültéri és a beltéri egység között a kw-os Altherma rendszer esetén min. 13 mm, kw-os Altherma rendszer esetén min. 19 mm vastag zártcellás párazáró szigetelés szükséges. A csövezési távolság kw-os Altherma rendszer esetén min. 3 m, max. 30 m, kw-os Altherma rendszer esetén min 5 m, max 50 m. A csőátmérő kw-os Altherma rendszer esetén 6/16 mm-es, kw-os Altherma rendszer esetén 10/16 mm-es (folyadék/gázcső) vegytiszta rézcső. 3

A kültéri egységet min. 300 mm-re javasolt megemelni a hóhatár miatt. A kültéri és a beltéri egység között a 4-6-8 kw-os Altherma rendszer esetén min.

3 Ha a padlón álló kompaktban, vagy a fali Altherma beltéri egységben levő frekvenciaváltós szivattyúval szeretnénk a rendszert üzemeltetni, akkor az alábbiakra kell figyelni: Ellenőrizni kell, hogy a beépített szivattyú hidraulikailag elegendő-e a rendszerhez vagy sem (jelleggörbe a mérnöki kézikönyvben található). Ha elegendő, akkor: Egyszerűsödik és olcsóbb lesz a gépház, nem kell hidraulikus váltó, nem kell szekunder szivattyú, és annak vezérlése. Ha a hőleadó körök lezárnak, mert elérték a kért hőfokot, akkor is gondoskodni kell a min. 11 l/perc térfogatáramról, és a kw-os Altherma rendszer esetén min. 10 liter, kw-os Altherma rendszer esetén min. 20 liter rendszer térfogatról. Ha nincs hidraulikus váltó, akkor ezt túláram szeleppel lehet biztosítani. Ilyen esetben az Altherma szivattyú a túláram szelepen keresztül áramoltatja a vizet, és ebben a körben kell meglennie az előbb leírt a minimális vízérfogatnak. A képen erre példaként Zilmet VSG tartály látható, ami csak arra való, hogy a minimális víztérfogatot biztosítsa a rendszerben. Mágneses iszapleválasztó szintén szükséges rendszer tartozék, ami az acél tartalmú hőleadókból, tartályokból leváló porszerű anyagot megfogja, megvédve ezzel az Altherma beltéri egységben 4

Ha elegendő, akkor: Egyszerűsödik és olcsóbb lesz a gépház, nem kell hidraulikus váltó, nem kell szekunder szivattyú, és annak vezérlése.

4 levő szivattyút. A padlófűtés kör elé tett motoros zónaszelep hűtő üzemmódban kap 230Vot az Altherma beltéri egységtől, megakadályozva, hogy nyáron hűtővíz jusson az olyan hőleadóba vagy osztó-gyűjtőbe, ami csak fűtésre szolgál (pl. törölközőszárítós radiátor, padlófűtés, stb.) 4

230Vot az Altherma beltéri egységtől, megakadályozva, hogy nyáron

5 Ha a beépített szivattyú hidraulikailag nem elegendő a rendszerhez, akkor hidraulikus váltót javasolt beépíteni. Ilyen estben is javasolt az Altherma beltéri egység és a hidraulikus váltó közötti térfogat biztosítására külön tartályt betenni, és a szükséges térfogatáramra méretezni a hidraulikus váltót, nem pedig növelni a hidraulikus váltót akkorára, hogy a szükséges víztérfogat meglegyen. A hidraulikus váltó utáni szivattyú vezérlését NEM az Altherma biztosítja. Ezen szivattyú működése a hőleadóktól függ, tehát vagy állandóan jár, vagy meg kell oldani automatikával, hogy ha minden helyiség elérte a kért hőmérsékletet, akkor az egyes szobatermosztátok adjanak OFF jelet az automatikának, ami lekapcsolja a szekunder szivattyút. Ha bármelyik termosztát ON jelet ad, akkor az automatika indítsa el a szekunder szivattyút. A Daikin Altherma kilépő vízhőmérsékletre szabályoz, beépített szivattyúja hőmérséklet különbségre programozható, külön hűtésre és külön fűtésre is megadható hogy hány fok legyen a tartandó hőmérséklet különbség az előremenő és a visszatérő vízhőmérséklet között (ez az érték 3 és 8 fok között állítható). Ha a visszatérő víz hőmérséklete megegyezik a kilépő víz hőmérsékletével, akkor a kompresszor leáll, és a beépített szivattyú is leáll, majd 5 percenként 3 percre bekapcsol, mintát véve a rendszerből, hogy van-e igény vagy sem. Ha van, akkor bekapcsol 5

pedig növelni a hidraulikus váltót akkorára, hogy a szükséges víztérfogat meglegyen. A hidraulikus váltó utáni szivattyú vezérlését NEM az Altherma biztosítja.

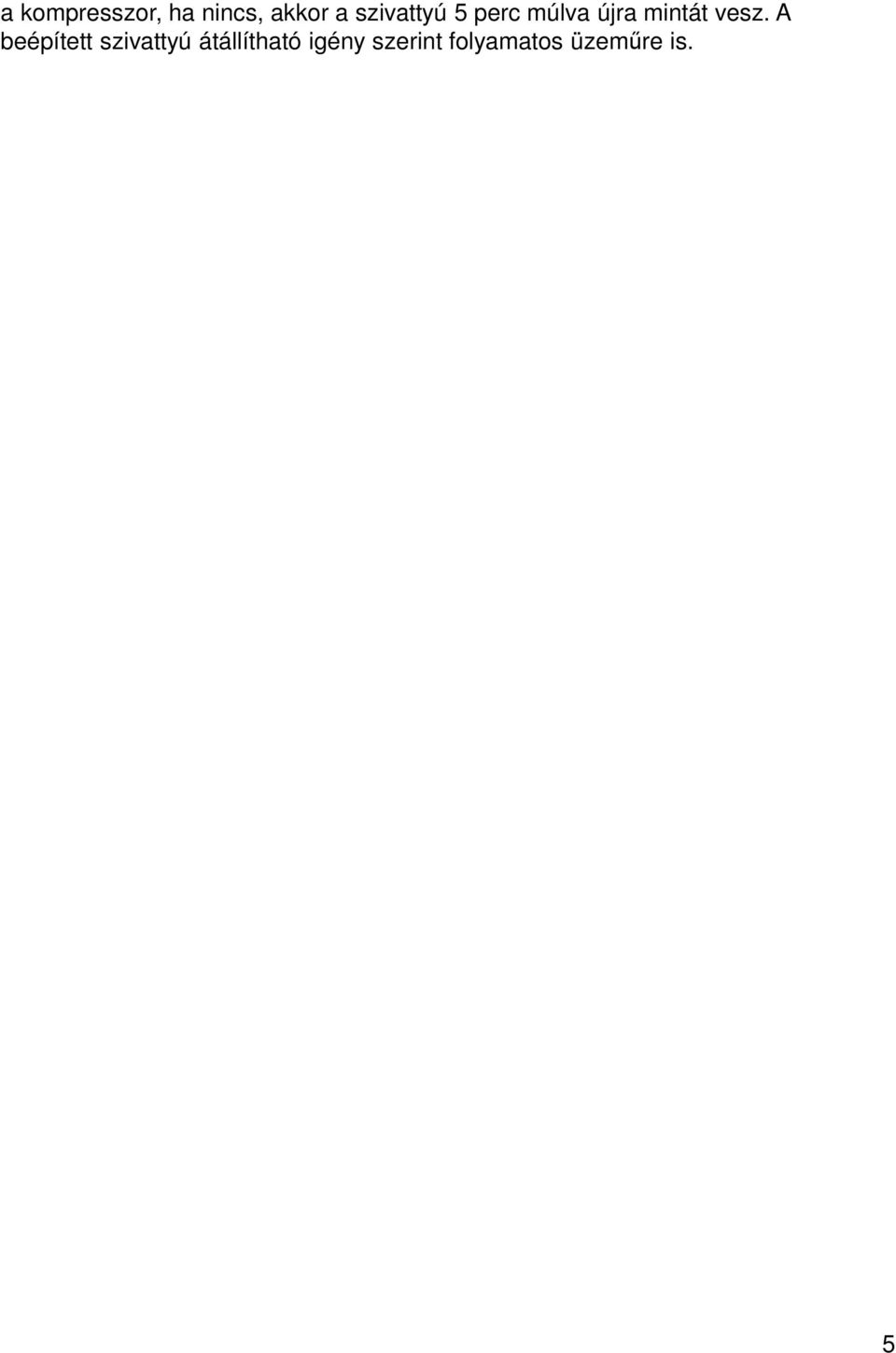

6 a kompresszor, ha nincs, akkor a szivattyú 5 perc múlva újra mintát vesz. A beépített szivattyú átállítható igény szerint folyamatos üzeműre is. 5

7 Ha a Daikin Altherma mellé gázkazánt is kiépítenek, akkor azt javasolt a hidraulikus váltó elé bekötni. Mind a kazán, mind az Altherma körbe kell tenni visszacsapó szelepet. Az Althermához kapható olyan kiegészítő kártya, amivel a magyar nyelvű szabályozón keresztül megadható, hogy hány fok külső hőmérséklet alatt induljon a kazán, és hány fok hiszterézissel vegye vissza az Altherma a működést. Ez a váltás a HMV készítésre nem vonatkozik, azt előre el kell dönteni, hogy az Altherma csinálja, ekkor javasolt a kompakt beltéri egység, vagy ha csak a kazán csinálja, akkor az oldalfali Altherma beltéri egységre van szükség. Ha a Daikin Altherma mellé fatüzelésű kazán vagy vízteres kandalló kerül, akkor azt javasoljuk, hogy abba a puffertartályba, amibe a fatüzelésű kazán vagy vízteres kandalló dolgozik, abba legyen egy hőmérséklet érzékelő, ami adott tartály hőmérséklet felett lekapcsolja az Althermát, és innentől kezdve ez a tartály egy önálló szivattyúval dolgozna a hidraulikus váltóra mindaddig, amíg a tartályhőmérséklet magasabb, mint a szükséges előremenő vízhőmérséklet. 6

A kültéri egységek és a beltéri egységekben levő 6-6 kw-os kiegészítő

8 A társasház Fűtését, hűtését és használati melegvíz előállítását is Daikin Altherma levegő víz hőszivattyúk biztosítják. A kültéri egységek és a beltéri egységekben levő 6-6 kw-os kiegészítő elektromos fűtés is H illetve GEO tarifától üzemel. A 3 db rendszerhez 3x63A-es betáp szükséges. 7

9 Lakásonként 2 db hőmennyiség mérő biztosítja a költségosztást. Egyik a fűtés hűtésre, a másik a használati meleg vízre. 8

10 A hőszivattyúk a központi vezérlőn keresztül egymástól függetlenül kapcsolhatóak fűtés / hűtésre vagy használati meleg víz készítésre, attól függően, hogy mire van épp szükség. A beltéri egységekben levő elektromos kiegészítő fűtés 9

meleg víz készítésre, attól függően, hogy mire van épp

11 A gépház 1,8 x 5,5 m-es helyiség. 10

12 A 3 db 500 l-es használati meleg víz tartály kiválasztásánál fontos szempont, hogy a hőszivattyú miatt emelt hőcserélős kivitel legyen. A tartályok legionella fertőtlenítését a hőszivattyúk beltéri egységében levő elektromos kiegészítő fűtés végzi. 11

13 12

14 13

15 14

16 15
