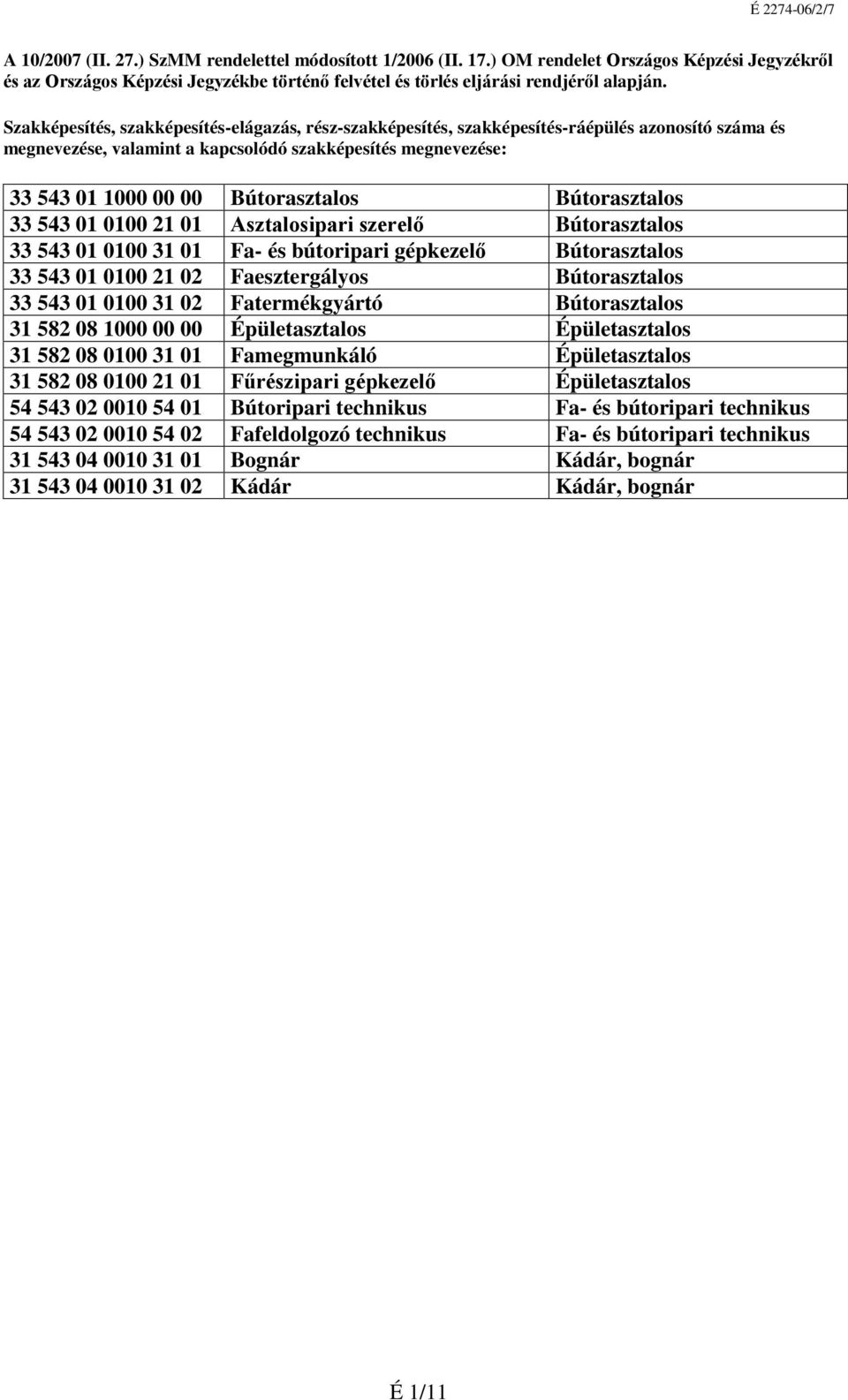

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Bútorasztalos Bútorasztalos Asztalosipari szerelő Bútorasztalos Fa- és bútoripari gépkezelő Bútorasztalos Faesztergályos Bútorasztalos Fatermékgyártó Bútorasztalos Épületasztalos Épületasztalos Famegmunkáló Épületasztalos Fűrészipari gépkezelő Épületasztalos Bútoripari technikus Fa- és bútoripari technikus Fafeldolgozó technikus Fa- és bútoripari technikus Bognár Kádár, bognár Kádár Kádár, bognár É 1/11

Bútorasztalos 33 543 01 0100 21 01 Asztalosipari szerelő Bútorasztalos 33 543 01 0100 31 01 Fa- és bútoripari gépkezelő Bútorasztalos 33 543 01 0100 21 02 Faesztergályos Bútorasztalos 33 543 01 0100

2 1. feladat Összesen: 5 pont Szerkesszen egy 10 cm átmérőjű körbe egy szabályos ötszöget! Tartalom pont Az előírt méretű kör megrajzolása pontos 1 A függőleges és vízszintes tengelyek felvétele 1 Szakaszfelező megrajzolása 1 A pont leképzése a vízszintes tengelyre 1 Az a szakasz átképzése a körre, a 2 pont megszerkesztése 1 Összesen 5 É 2/11

Tartalom pont Az előírt méretű kör megrajzolása pontos 1 A függőleges és vízszintes

3 2. feladat Összesen: 15 pont 500 db alkatrész készítésére kapott megrendelést az alábbi ábra szerinti fakötéssel. Nevezze meg a fakötést! Hosszabbító toldás lapolással, egyenes bütüillesztéssel. Készítse el a fakötés vetületi rajzait elöl- és felülnézetben, valamint függőleges metszetben! A metszősíkot Ön határozza meg. A fakötést méretezze! Az anyagjelölést alkalmazza! Tartalom pont A fakötés megnevezése 1 Elöl-, felülnézet, függőleges metszet megrajzolása 3 A metszősík bejelölése 1 A fakötés méretezése 3 Anyagjelölés 1 Vonalfajták vonalvastagságok 3 Kivitelezés tiszta, arányosan komponált megoldás 3 Összesen 15 É 3/11

A metszősíkot Ön határozza meg. A fakötést méretezze! Az anyagjelölést alkalmazza!

4 3. feladat Összesen: 15 pont A 2. feladatban látható fakötés axonometrikus képe alapján készítse el a jobb oldali darab alkatrészrajzát három vetületi képével (elöl-, felül- és oldalnézet)! A rajzot méretezze, az anyagjelölést alkalmazza! Az alkatrész 60x30 mm-es keresztmetszetű anyagból készült. Az alkatrész hosszmérete tetszőleges helyen van elmetszve. Tartalom pont Elölnézet hibátlan, helyes vonalfajták, vonalvastagságok, méretezés 5 Felülnézet hibátlan, helyes vonalfajták, vonalvastagságok 5 Oldalnézet hibátlan, helyes vonalfajták, és vonalvastagságok, anyagjelölés 5 Összesen 15 É 4/11

oldalnézet)! A rajzot méretezze, az anyagjelölést alkalmazza! Az alkatrész 60x30 mm-es keresztmetszetű anyagból készült.

5 4. feladat Összesen: 15 pont Szerkessze meg a csonkolt kocka három nézetét az axonometrikus kép alapján! Tartalom pont Elölnézet ábrázolása 5 Oldalnézet ábrázolása 5 Felülnézet ábrázolása 5 Összesen 15 É 5/11

6 5. feladat Összesen: 8 pont Csoportosítsa a szöveteket működésük szerint! a) Osztódó szövetek: hosszirányú és vastagsági növekedés b) Állandósult szövetek: - szállító szövetek - szilárdító szövetek - bőrszövet - alapszövetek 6. feladat Összesen: 2 pont Ismertesse a cellulózmolekula szerkezetét! A cellulóz szőlőcukor összekapcsolásával kialakuló fonalszerkezetű óriásmolekula. 7. feladat Összesen: 3 pont Tegyen X -et az állítások utáni megfelelő téglalapba! Igaz Hamis a) A nedvességtartalom nem befolyásolja a faanyag keménységét. X b) Ha nő a faanyag nedvességtartalma, nő a keménysége is. X A kötött víz mennyiségének növekedése a faanyag keménységének c) csökkenését okozza. X a b c 8. feladat Összesen: 3 pont Tegyen X -et az állítások utáni megfelelő téglalapba! Igaz Hamis A fenyőfákban a gyantajárat és a gyantatáska egyszerre nem a) fordulhat elő. X b) Minden fában van gyantajárat. X Van olyan fenyőfa, amelyikben nincs gyantajárat, de gyantatáska c) előfordulhat. X a b c É 6/11

feladat Összesen: 2 pont Ismertesse a cellulózmolekula szerkezetét! A cellulóz 1000-1500 szőlőcukor összekapcsolásával kialakuló fonalszerkezetű óriásmolekula. 7.

7 9. feladat Összesen: 9 pont Sorolja fel a fa felhasználhatóságát döntően befolyásoló, az élőfa növekedésénél előforduló fahibákat! a) görbeség b) villásnövés c) nyomott fa (vaseresség) d) hullámosság e) külpontosság f) bordás növés g) csomorosság h) csavarodott növés i) ággöcsök j) gyantásodás k) álgesztesedés 10. feladat Összesen: 2 pont Melyik az a két hazai gyűrűslikacsú fafaj, amelyek csersavtartalmuk miatt tartós fák? - nemes tölgyek - szelídgesztenye 11. feladat Összesen: 2 pont Írja le a hiányzó méreteket! Deszkának nevezzük a fűrészárut, ha vastagsága: mm. Pallónak nevezzük a fűrészárut, ha vastagsága: mm. 12. feladat Összesen: 5 pont Írja le, mi okozza a mesterséges szárítás során a szárítási hibaként előforduló kérgesedést! Ha a túl gyors száradás miatt a felület nedvességtartalma hamarabb kerül a rosttelítettség alá, mint az anyag belseje, a felületi rétegek zsugorodása miatt a belső nedvesség felületre áramlásának folyamata megszakad. É 7/11

feladat Összesen: 2 pont Melyik az a két hazai gyűrűslikacsú fafaj, amelyek csersavtartalmuk miatt tartós fák? - nemes tölgyek - szelídgesztenye 11.

8 13. feladat Összesen: 6 pont Húzza alá a gyűrűslikacsú fákat! a) eper g) tölgy b) dió h) bükk c) platán i) akác d) szelídgesztenye j) kőris e) juhar k) szil f) nyír l) éger 14. feladat Összesen: 4 pont A raktárból összesen 1 m 3 rétegelt lemezt kell kivételezni. Hány db 2000x1250x5 mm-es táblát kell kiíratni? h = 2000 mm = 2 m sz = 1250 mm = 1,25 m v = 5 mm = 0,005 m 3 V ö = 1 m db =? V 1 = h x sz x v = 2 x 1,25 x 0,005 = 0,0125 m 3 V db = V ö 1 = 1 0,0125 = 80db 15. feladat Összesen: 6 pont A 2. és 3. feladat szerinti 500 db alkatrész elkészítését rendelték Öntől. Segítsen a megrendelőnek szabályosan kitölteni a következő oldalon található Megrendelő nyomtatvány -t! 3 pont Az alkatrész hossza 80 cm. A megrendelő alapján készítsen szerződéstervezetet a Szerződés nyomtatvány alapján! 3 pont 1db alkatrész teljes ára: 400 Ft. A fizetés módjának az átutalást válassza! É 8/11

h = 2000 mm = 2 m sz = 1250 mm = 1,25 m v = 5 mm = 0,005 m 3 V ö = 1 m db =? V 1 = h x sz x v = 2 x 1,25 x 0,005 = 0,0125 m 3 V db = V ö 1 = 1 0,0125 = 80db 15. feladat Összesen: 6 pont A 2. és 3.

9 M E G R E N D E L Ő R.sz: 1/2009. Alulírott név: Horváth Ede lakcím: 8004 Erdőszél, Bükkfa sor 1. telefon: 06/00/ megrendelem a TOLDÁS Faipari Kft. műhelyében (8004 Erdőszél, Tölgyfa sor 2.) az alábbi termék, illetve bérmunka elvégzését: Megnevezés Méret Darabszám Hossztoldott alkatrész 800 x 60 x 30 mm 500 db Saját hozott anyag:. Ezen megrendelő a vállalás díját és határidejét tartalmazó Szerződés aláírása után kerül nyilvántartásba. Faváros, január 15. A megrendelő sorszáma: 1/2009 kelte: Horváth Ede megrendelő Jó Péter saját aláírás É 9/11

) az alábbi termék, illetve bérmunka elvégzését: Megnevezés Méret Darabszám Hossztoldott alkatrész 800 x 60 x 30 mm 500 db Saját hozott anyag:.

10 Ikt. sz.: 1/2009 SZERZŐDÉS Amely létrejött a TOLDÁS Faipari Kft. műhelyében (8004 Erdőszél, Tölgyfa sor 2.) mint munkavállaló és Horváth Ede (8004 Erdőszél, Bükkfa sor 1.) megrendelő között a 1/2009 sorszámú Megrendelő -n felsoroltak tárgyában. A szerződés tárgya, vállalási díja: 1. tétel: Hossztoldott alkatrész 1 db Ár: 400 Ft/db, Összesen: Ft, azaz kétszázezer Ft, amely az áfát is tartalmazza. A teljesítés határideje: 1. tétel: A fizetés módja: - átutalással 8 munkanapon belül Egyéb kikötések: Az ár nem tartalmazza a szállítást. Szállításról a megrendelő gondoskodik. Mennyiségi és minőségi átvétel a TOLDÁS Faipari Kft. telephelyén. A szerződő felek kötelesek haladéktalanul értesíteni egymást minden olyan körülményről, amely a szerződés megfelelő teljesítését veszélyezteti vagy gátolja. A szerződésben nem szabályozott kérdésekben az érvényben lévő jogszabályok az irányadók. Erdőszél, január 16. Jó Péter. A vállalkozó részéről Horváth Ede A megrendelő részéről É 10/11

000 Ft, azaz kétszázezer Ft, amely az áfát is tartalmazza. A teljesítés határideje: 1. tétel: 2009. 01. 25.

11 A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 60%. É 11/11
