1 ÉRETTSÉGI VIZSGA május 18. GÉPÉSZETI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 18. 8:00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Gépészeti alapismeretek középszint írásbeli vizsga 1411

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! Az egyszerű, rövid feladatoknál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg (értelemszerűen használhatók a Pa, W, J stb. jelölések)! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. írásbeli vizsga / május 18.

3 Választást, rövid választ igénylő feladatok 1. Az alábbi rajzon két egyenest vetületeivel ábrázoltunk. Állapítsa meg, hogy milyen a két egyenes kölcsönös helyzete! Karikázza be a helyes válasz betűjelét! 1 pont P) Párhuzamos B) Metsző D) Kitérő 2. Adott két vetületével egy egyenes henger és az e egyenes. Szerkessze meg a henger és az egyenes döféspontját! A döféspontokat mindkét vetületen arab számokkal jelölje! Rajzolja meg az e egyenest láthatóság szerint! 3 pont 3. A rajzok egyszerűsítése és egyértelműsége érdekében az alakhoz kapcsolódó méreteknél a méretszám mellett speciális jeleket alkalmazunk. Mit jelentenek a következő jelek? Válaszát a pontozott vonalra írja! 3 pont... írásbeli vizsga / május 18.

4 4. Állapítsa meg az 1. és 2. ábrán látható vastag folytonos vonallal rajzolt szerkezeti részek valamennyi igénybevételét! A helyes válasz betűjelét írja az ábrák alatti pontozott vonalra! Ne válassza azt a módszert, hogy mindenhova beírja az összes betűjelet, mert az így kitöltött feladatrész nem értékelhető! 3 pont P) Húzó igénybevétel B) Nyomó igénybevétel V) Nyíró igénybevétel D) Hajlító igénybevétel T) Csavaró igénybevétel 5. Az alábbi, a csavarkötések elemeire vonatkozó megállapítások vagy igazak vagy hamisak. Ha igaz a megállapítás, írjon I betűt a megállapítás előtti pontozott vonalra, ha hamis, akkor H betűt írjon a pontozott vonalra! 3 pont a)... A csavarok, anyák, alátétek szabványos kialakítású, kereskedelemben kapható kötőelemek. b)... A csavarkötések csak roncsolással szerelhetők szét. c)... Az ászokcsavarnak nincs fejrésze, egy végig hengeres, két végén menetes orsóból áll. d)... A hatlapfejű csavar fejkialakítása lehetővé teszi, hogy nagy meghúzási nyomatékot igénylő kötéseknél is alkalmazzák. e)... A hornyosfejű csavarokat olyan helyen alkalmazzuk, ahol a kötést igen nagy meghúzási nyomatékkal kell szerelni. f)... A balmenetet a szabványos kötőelemen mindig színezéssel jelöljük. 6. Határozza meg a kényszer fogalmát! 1 pont 7. Ismertesse, hogyan határozható meg a nyíróerő ábra segítségével az úgynevezett veszélyes keresztmetszet! 2 pont írásbeli vizsga / május 18.

5 8. Határozza meg, mit értünk a műszaki gyakorlatban stabilitáson! 1 pont 9. Definiálja a nyomó igénybevételt! 2 pont 10. Határozza meg az önzárás fogalmát meneteknél! 1 pont 11. Határozza meg, mely szerkezeti elemeket tekintjük rugóknak! 2 pont 12. Ebben a feladatban az A-B-C betűvel jelzett gördülőcsapágyak és az arab számokkal jelölt állítások közötti kapcsolatokat kell felismernie. Először az állítást olvassa el, ez után keresse meg, hogy melyik csapágyra/csapágyakra jellemző az állítás! Írja az állítás számjegyét a betűjel utáni pontozott vonalra! Ne válassza azt a módszert, hogy mindenhova beírja az összes számjegyet, mert az így kitöltött feladatrész nem értékelhető! 2 pont 1. Csak radiálisan terhelhető. 2. Radiális és axiális erőkkel terhelhető. 3. A külső és a belső gyűrű egymáshoz képest elbillenhet. írásbeli vizsga / május 18.

6 13. Határozza meg az ötvözet fogalmát! 2 pont 14. Határozza meg az alábbi tolómérő által mutatott mért értéket! 2 pont 15. Definiálja a munkabalesetet! 2 pont írásbeli vizsga / május 18.

7 Szerkesztést igénylő feladat 1. Az axonometrikus kép alapján szerkessze meg az illesztőcsavar alkatrészrajzát természetes nagyságban! 20 pont - Elölnézet: kitöréses metszet, - oldalnézet balról. Az elölnézet irányát nyíl jelzi. Az 12x13-as furat hengeres csigafúróval készült. írásbeli vizsga / május 18.

8 Szerkesztési feladat megoldása: írásbeli vizsga / május 18.

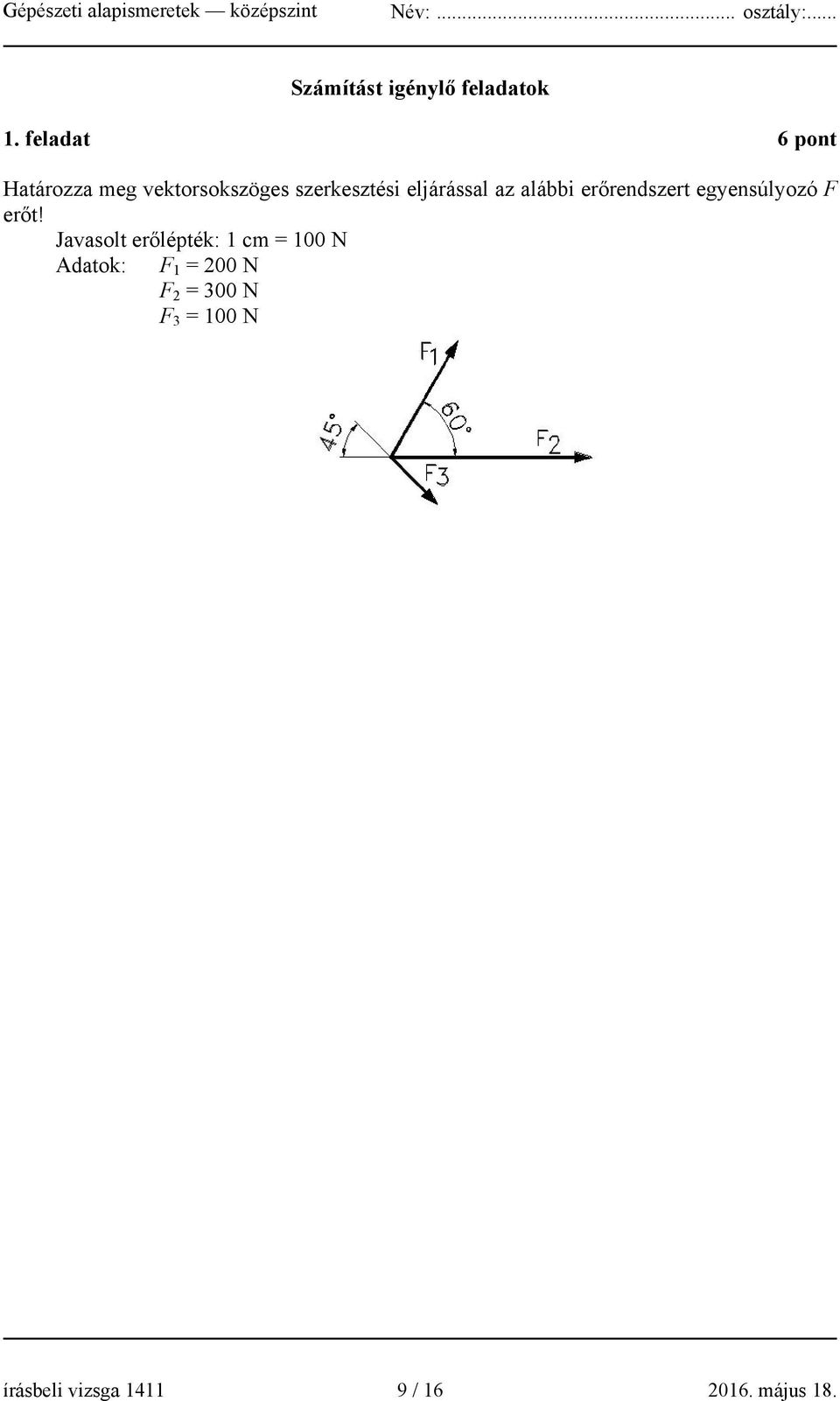

9 Számítást igénylő feladatok 1. feladat 6 pont Határozza meg vektorsokszöges szerkesztési eljárással az alábbi erőrendszert egyensúlyozó F erőt! Javasolt erőlépték: 1 cm = 100 N Adatok: F 1 = 200 N F 2 = 300 N F 3 = 100 N írásbeli vizsga / május 18.

10 2. feladat 10 pont Egy összeállítási rajzon a két illeszkedő alkatrész csatlakozó mérete az alábbi módon adott: 25h8/D9 a) Jellemezze az adott illesztést! b) Keresse ki az alábbi táblázatból a két méret eltéréseit, és adja meg a határméreteket! Betűjel h D Minőségjel névleges átmérő mm A határeltérések, m D9 25 h8 FE L = FH L = AE L = AH L = FE CS = FH CS = AE CS = AH CS = írásbeli vizsga / május 18.

11 3. feladat 14 pont Az ábrán egy dörzshajtás vázlata látható. A hajtótárcsa átmérője d 1 = 20 mm, a hajtott tárcsa átmérője d 2 = 50 mm. A két tárcsát F = 15 N nagyságú erő szorítja össze, a közöttük lévő súrlódási tényező értéke = 0,25. A hajtó fordulatszám n 1 = 10 1/s. Feladatok: a) Rajzolja be az ábrába az F S súrlódási erőt és a hajtott tárcsa forgásirányát! A hajtótárcsa az óramutató járásával megegyezően forog. b) Számítsa ki a hajtás áttételét! i = c) Számítsa ki a hajtott tárcsa fordulatszámát! n 2 = d) Számítsa ki a hajtott tárcsa tengelyén levehető nyomatékot! M 2 = írásbeli vizsga / május 18.

12 4. feladat 20 pont Egy acélszerkezet kialakításához s = 8 mm vastag lemezhez egy szintén 8 mm vastag L szelvényű szögacélt szegecselünk átlapolt kötéssel. A szögacélt F = 100 kn nagyságú húzóerő terheli. Feladatok: a) Számítsa ki, hogy hány darab szegecsre van szükség, ha d = 16 mm átmérőjű szegecseket alkalmazunk, melyek anyagára meg =140 MPa feszültséget engedünk meg (nyíró igénybevétel)! b) Ellenőrizze palástnyomásra a szegecseket, ha anyagukra p meg = 200 MPa! c) Vázlattal ismertesse az átlapolt és a hevederes kötés kialakítását! d) Írja fel a szegecsszám meghatározására alkalmas összefüggést hevederes kötés esetén! Miben tér el ez az átlapolt kötésnél alkalmazott összefüggéstől? Indokolja meg válaszát! írásbeli vizsga / május 18.

13 írásbeli vizsga / május 18.

14 írásbeli vizsga / május 18.

15 írásbeli vizsga / május 18.

16 témakör a feladat sorszáma maximális pontszám Választást, rövid választ igénylő feladatok Szerkesztést igénylő feladat Számítást igénylő feladatok elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma Dátum:... javító tanár Választást, rövid választ igénylő feladatok Szerkesztést igénylő feladat Számítást igénylő feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 18.
