1 ÉRETTSÉGI VIZSGA május 23. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 23. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Építészeti és építési alapismeretek írásbeli vizsga 1311

2 írásbeli vizsga / május 23.

3 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! Egyes feladatoknál a rossz válasz bejelölése pont levonással jár, a feladatra kapott pontszám nem lehet nullánál kevesebb! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! A feladatok megoldásánál használható eszközök: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép, függvénytáblázat (egyidejűleg akár többféle is); körző, vonalzók: léptékvonalzó, derékszögű vonalzópár, párhuzamvonalzó. írásbeli vizsga / május 23.

4 Egyszerű, rövid feladatok 1. feladat 2 pont Az alábbi felsorolás bütümetszeten a fa részeit tartalmazza összekeverve. Állítsa fel a sorrendet kívülről befelé haladva, ahogy a fatest felépül! A kipontozott részre írja a sorszámot! (Az 1-es sorszám a legkülső része a fának, a 5-ös sorszám a legbelső része a fának.) Fatest Háncs Bél Kambium Kéreg feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A folyékony állapotú fém más fémmel, vagy nemfémmel történő összekeverésekor ötvözet jön létre. Az acélok legfontosabb szilárdsági tulajdonsága a nagy nyomószilárdság. 3. feladat 2 pont Egészítse ki a mondatot a megfelelő anyag megnevezésével! A felhasználás szempontjából a legfontosabb fizikai tulajdonságai: a penetráció, a lágyuláspont, a duktilitás, és a töréspont. 4. feladat 2 pont Írjon két-két példát a szervetlen és szerves hőszigetelő anyagok csoportjához! Szervetlen hőszigetelő anyagok: Szerves hőszigetelő anyagok: 5. feladat 2 pont Írja le a nyompont meghatározását! írásbeli vizsga / május 23.

5 6. feladat 2 pont Sorolja fel, hogy milyen síkidomok metszhetők ki egy kúpból különböző helyzetű síkokkal! 7. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az első fővonal párhuzamos a második képsíkkal. Egy sík és valamelyik képsík metszésvonalát nyomvonalnak nevezzük. Az első fősík merőleges a második képsíkra. Egy sík esésvonala párhuzamos a nyomvonalával. 8. feladat 2 pont Rajzolja fel az izometrikus (axonometrikus) ábrázolás esetén alkalmazott tengelykeresztet! Adja meg a tengelyek által bezárt szögeket és a tengelyek irányába eső méretek rövidülésének mértékét! 9. feladat 2 pont Sorolja fel az erő 4 jellemző tulajdonságát! írásbeli vizsga / május 23.

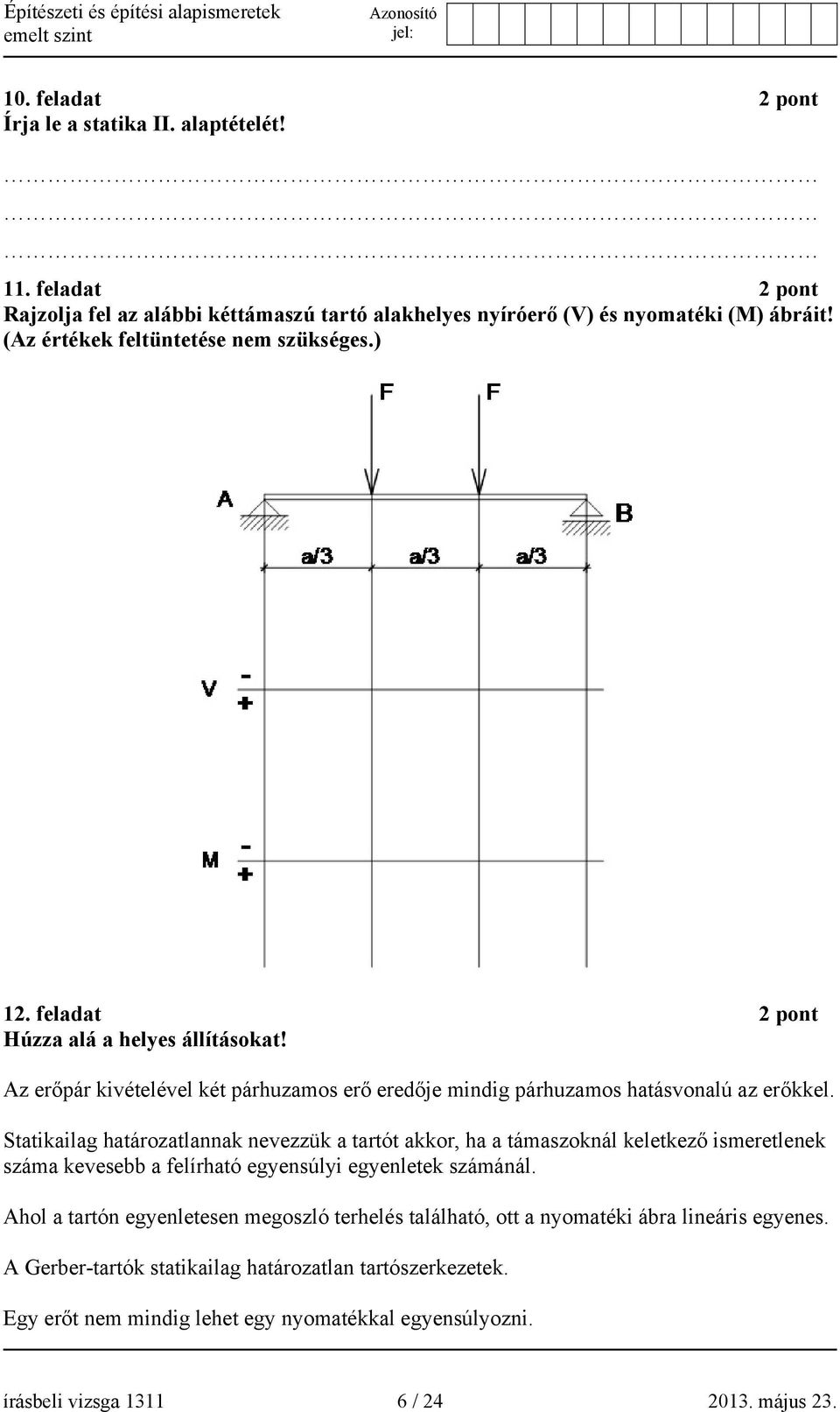

6 10. feladat 2 pont Írja le a statika II. alaptételét! 11. feladat 2 pont Rajzolja fel az alábbi kéttámaszú tartó alakhelyes nyíróerő (V) és nyomatéki (M) ábráit! (Az értékek feltüntetése nem szükséges.) 12. feladat 2 pont Húzza alá a helyes állításokat! Az erőpár kivételével két párhuzamos erő eredője mindig párhuzamos hatásvonalú az erőkkel. Statikailag határozatlannak nevezzük a tartót akkor, ha a támaszoknál keletkező ismeretlenek száma kevesebb a felírható egyensúlyi egyenletek számánál. Ahol a tartón egyenletesen megoszló terhelés található, ott a nyomatéki ábra lineáris egyenes. A Gerber-tartók statikailag határozatlan tartószerkezetek. Egy erőt nem mindig lehet egy nyomatékkal egyensúlyozni. írásbeli vizsga / május 23.

7 13. feladat 2 pont Milyen alapozási szerkezet metszetét látja az alábbi ábrán? Forrás: Bársony István: Magasépítéstan I. Alapozási szerkezet:. 14. feladat 2 pont Milyen munkafolyamatot ismer fel az alábbi meghatározásban? A földmunkák megkezdése előtt, a munkagödör tervezett helye köré telepített kutakon keresztül folyamatos szivattyúzással távolítják el a talajrészből a talajvizet. Munkafolyamat megnevezése:. 15. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az egymáshoz kapcsolódó födémszerkezetek térbeli merevségét a koszorúk biztosítják. Ezek a teherhordó falakban szintenként a födémek síkjától függetlenül elhelyezkedő teherhordó szerkezetek. A falkötő vasak a falak legfelső rétegében a hosszanti téglahézagokba sülylyesztett, élére állított laposacélok. írásbeli vizsga / május 23.

8 16. feladat 2 pont Húzza alá annak a födémszerkezetnek a nevét, amelyiket az alábbi ábrán felismeri! Forrás: Bársony István: Magasépítéstan I. Téglabetétes acélgerendás lemezfödém Borított gerendafödém Felülbordás vasbeton lemezfödém Pórfödém Csapos gerendafödém Pallófödém 17. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Organizációs helyszínrajzot csak tervezői jogosultsággal rendelkező építészmérnök készíthet. Az építési kivitelezési folyamatok során az organizációs tervrajz a kivitelezés megkezdésétől a készre jelentésig az építési folyamatok függvényében változhat. írásbeli vizsga / május 23.

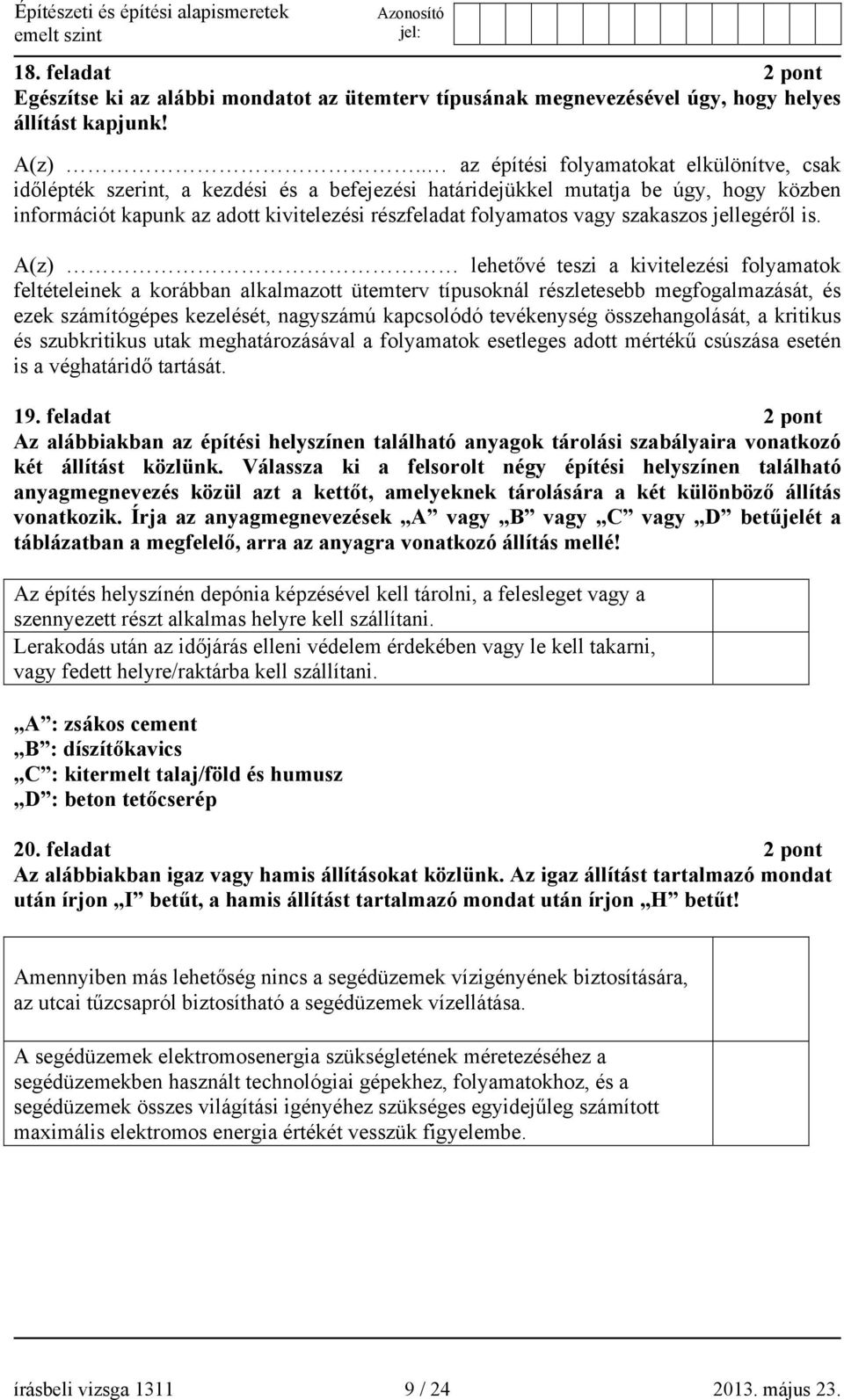

9 18. feladat 2 pont Egészítse ki az alábbi mondatot az ütemterv típusának megnevezésével úgy, hogy helyes állítást kapjunk! A(z).. az építési folyamatokat elkülönítve, csak időlépték szerint, a kezdési és a befejezési határidejükkel mutatja be úgy, hogy közben információt kapunk az adott kivitelezési részfeladat folyamatos vagy szakaszos jellegéről is. A(z) lehetővé teszi a kivitelezési folyamatok feltételeinek a korábban alkalmazott ütemterv típusoknál részletesebb megfogalmazását, és ezek számítógépes kezelését, nagyszámú kapcsolódó tevékenység összehangolását, a kritikus és szubkritikus utak meghatározásával a folyamatok esetleges adott mértékű csúszása esetén is a véghatáridő tartását. 19. feladat 2 pont Az alábbiakban az építési helyszínen található anyagok tárolási szabályaira vonatkozó két állítást közlünk. Válassza ki a felsorolt négy építési helyszínen található anyagmegnevezés közül azt a kettőt, amelyeknek tárolására a két különböző állítás vonatkozik. Írja az anyagmegnevezések A vagy B vagy C vagy D betűjelét a táblázatban a megfelelő, arra az anyagra vonatkozó állítás mellé! Az építés helyszínén depónia képzésével kell tárolni, a felesleget vagy a szennyezett részt alkalmas helyre kell szállítani. Lerakodás után az időjárás elleni védelem érdekében vagy le kell takarni, vagy fedett helyre/raktárba kell szállítani. A : zsákos cement B : díszítőkavics C : kitermelt talaj/föld és humusz D : beton tetőcserép 20. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Amennyiben más lehetőség nincs a segédüzemek vízigényének biztosítására, az utcai tűzcsapról biztosítható a segédüzemek vízellátása. A segédüzemek elektromosenergia szükségletének méretezéséhez a segédüzemekben használt technológiai gépekhez, folyamatokhoz, és a segédüzemek összes világítási igényéhez szükséges egyidejűleg számított maximális elektromos energia értékét vesszük figyelembe. írásbeli vizsga / május 23.

10 Összetett feladatok 1. feladat 10 pont Hagyományos panelos építési technológiával épült lakóépület külső homlokzati falpanelének utólagos hőszigetelése szükséges. Számítsa ki a hőszigetelés vastagságának minimális értékét úgy, hogy a hőátbocsátási tényező az alábbi követelményt teljesítse: W U = 0,2! 2 m K A számítást három tizedesjegy pontossággal végezze! Adatok: Rétegvastagság Hővezetési tényező Hőátadási ellenállás (cm) W m ( K ) ( ) mk W - Belső R si = 0,13 1. Belső vasbeton fal 15 1,55-2. Polisztirolhab hőszigetelés 7 0,04-3. Külső vasbeton kéreg 5 1,55-4. Kőzetgyapot hőszigetelés x 0,05-5. Cementvakolat 2 0, Külső R se = 0,04 Utólagos hőszigetelés vastagságának kiszámítása: írásbeli vizsga / május 23.

11 2. feladat 10 pont Adott két vetületével az ABCDE négyzet alapú gúla, valamint a V második vetítősík. Szerkessze meg a gúla és a sík síkmetszését! Húzza ki az ábrát mindkét képen láthatóság szerint, csak a gúla metszősík alatti részét kell kihúzni! Határozza meg a kimetszett síkidom valódi méretét transzformáció segítségével! írásbeli vizsga / május 23.

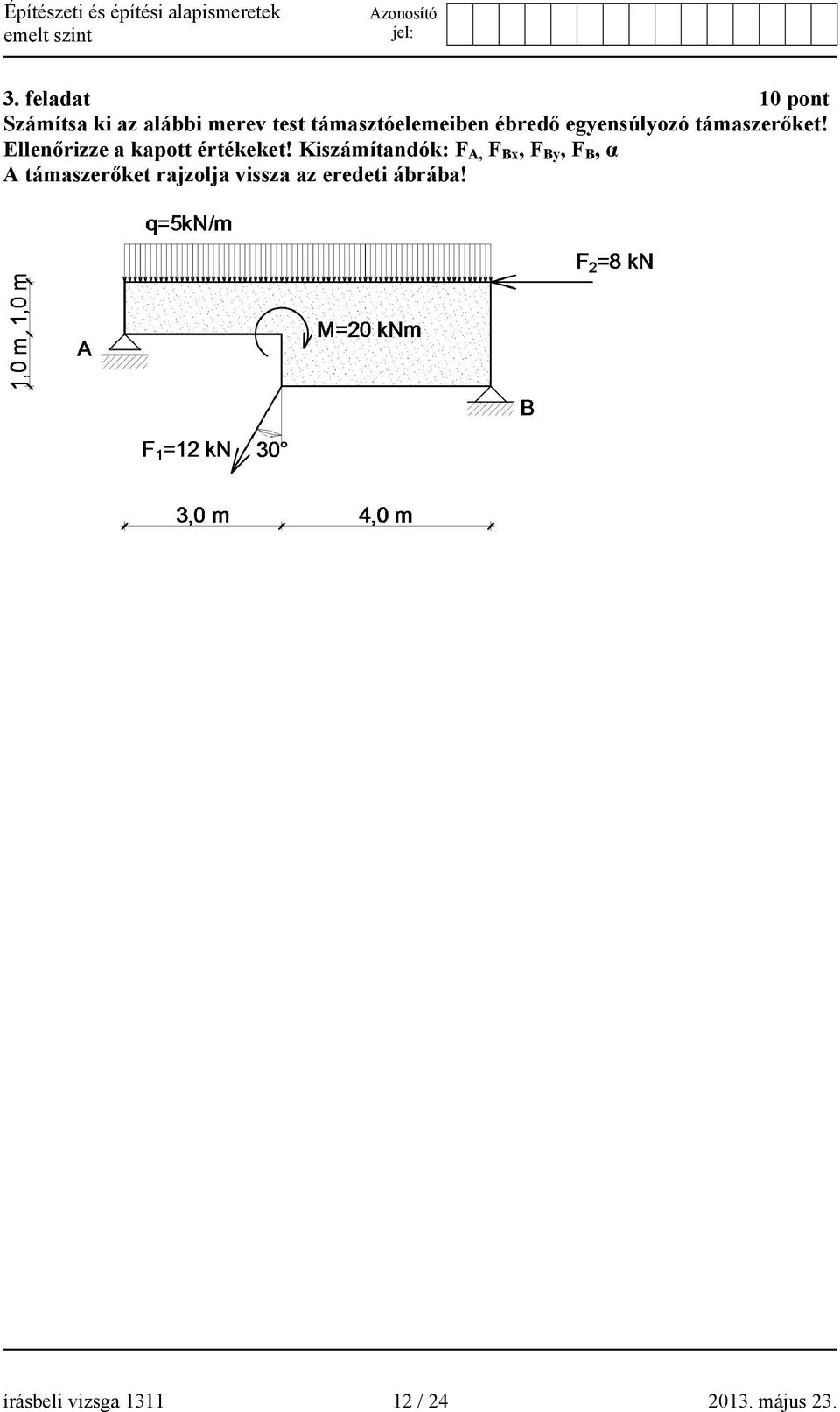

12 3. feladat 10 pont Számítsa ki az alábbi merev test támasztóelemeiben ébredő egyensúlyozó támaszerőket! Ellenőrizze a kapott értékeket! Kiszámítandók: F A, F Bx, F By, F B, α A támaszerőket rajzolja vissza az eredeti ábrába! írásbeli vizsga / május 23.

13 3. feladat kidolgozása írásbeli vizsga / május 23.

14 4. feladat 10 pont Számítsa ki az alábbi háromtámaszú csuklós tartó (Gerber-tartó) támaszerőit! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével a nyíróerő (V) és nyomatéki (M) ábrát! írásbeli vizsga / május 23.

15 4. feladat kidolgozása írásbeli vizsga / május 23.

16 5. feladat 10 pont Szerkessze meg M=1:10 méretarányban a közbenső teherhordó főfal, az alap és a főfal két oldalán elhelyezkedő eltérő szintmagasságú talajon fekvő padlók szerkezeti csomópontját talajnedvesség elleni szigetelés esetén! Teherhordó belső főfal: Alap: Kétoldali talajon fekvő padló: Talajnedvesség elleni szigetelés: A függőleges falszigetelés aljzata: Porotherm 38 téglafal beton sávalap kiegészítve 5 cm vtg extrudált hőszigeteléssel (az alap függőleges oldalaira elhelyezve) általános rétegrendű padlószerkezet kiegészítve 10 cm vtg extrudált hőszigeteléssel (a feltöltés és az aljzatbeton közé elhelyezve) a kétoldali talajon fekvő padló padlóvonalának szintkülönbsége: 58 cm 1 rtg. modifikált bitumenes lemezszigetelés 12 cm vtg. szigetelést tartó fal kiegészítve 5 cm vtg extrudált hőszigeteléssel (a szigetelést tartó fal feltöltés felőli oldalán) Információ: - A részletrajzot lássa el feliratozással, anyagjelöléssel, és a fontosabb méretek, kóták, megadásával! - A szerkesztést, feliratozást, anyagjelölést, méretek, kóták megadását ceruzával készítse! - A részletrajzban alkalmazott szerkezeti kapcsolatokat, rétegrendet és a hiányzó anyagokat a tanultak szerint ábrázolja! - A részletrajzot egy tetszőleges padló rétegrenddel kell megoldania. talajon fekvő padló padlóvonal + - 0,00 PTH 38 fal 58 padlóvonal talajon fekvő padló (Ne az ábrában dolgozzon!) írásbeli vizsga / május 23.

17 5. feladat kidolgozása: írásbeli vizsga / május 23.

18 6. feladat 10 pont Készítse el az alaprajzi vázlat szerinti épület belső helyiségek kiegyenlített aljzatának hideg- és melegpadló burkolata elkészítéséhez szükséges anyagok mennyiségszámítását, majd ez alapján határozza meg az anyagok megrendeléshez szükséges kiszerelési egységek darabszámát! Az anyagszükséglet meghatározásakor vegye figyelembe az 1. számú táblázatban meghatározott veszteségeket! Minden ajtó teljes falszélességű küszöbbel ellátott, ezért a nyílásközök alapterülete nem számítandó bele az összmennyiségbe. A melegpadló burkolat rétegfelépítése: - 1 rtg KAINDL gesztenye színű laminált parketta padlóburkolat HDF hordozórétegen, billenő click rendszerű, 8 mm - 1 rtg úsztatóréteg, POLIFOAM habfólia 3 mm - 1 rtg párazáró fólia A hidegpadló burkolat rétegfelépítése: - 1 rtg Zalakerámia ZRF 262 matt zöld padlólap 30x30 cm, közte MAPEI FLEX- COLOR fugázó 111 ezüstmetál - Sakret FKE+ flexibilis padlólap ragasztó Kiegészítő anyagok: - ALU T burkolatelválasztó profil 38 mm széles, natúr Megjegyzés: - A berendezéssel egyidejűleg később kerül majd elhelyezésre az univerzális elektromos vezetékeket is elrejtő (TEHALIT PVC) padlószegély csatorna ezért a feladatban sem a laminált parkettaburkolatnál sem a kerámia lapburkolatnál nem kell padlószegélyt számítani. 1. számú táblázat: Anyag megnevezése 1 rtg. KAINDL gesztenye színű laminált parketta padlóburkolat HDF hordozórétegen, billenő click rendszerű, 8 mm 1 rtg úsztatóréteg, POLIFOAM habfólia 3 mm Fajlagos anyagszükséglet /veszteségekkel együtt/ Fajlagos anyagszükséglet mértékegysége Kiszerelési egység Kiszerelés mértékegysége 1,12 m 2 /m 2 2,663 m 2 /doboz 1,05 m 2 /m 2 50 m 2 /tekercs 1 rtg párazáró fólia 1,10 m 2 /m 2 25 m 2 /tekercs 1 rtg Zalakerámia ZRF 262 1,15 m 2 /m 2 1,35 m 2 /doboz matt zöld padlólap 30x30 cm MAPEI FLEXCOLOR fugázó 0,6 kg/m 2 5 kg/vödör 111 ezüstmetál Sakret FKE+ flexibilis padlólap 3,8 kg/m 2 25 kg/zsák ragasztó ALU T burkolatelválasztó profil 38 mm széles, natúr 1,1 m/m 3,5 m/szál írásbeli vizsga / május 23.

19 (Az ábra műszakilag nem kidolgozott, csak a feladat elkészítésére szolgál. Beszerkesztés miatt az ábra méretaránya torzulhat.) írásbeli vizsga / május 23.

20 Belső helyiségek melegpadló (Az üresen maradt sorokat húzza ki!) alapterület helyiség neve mértékegységgel Belső helyiségek hidegpadló (Az üresen maradt sorokat húzza ki!) alapterület helyiség neve mértékegységgel Melegpadló összesen: Hidegpadló összesen: Anyagmennyiség számítás: (A számításokhoz használja az 1. számú táblázatot.) Anyag megnevezése 1 rtg. KAINDL gesztenye színű laminált parketta padlóburkolat HDF hordozórétegen, billenő click rendszerű, 8 mm 1 rtg. úsztatóréteg, POLIFOAM habfólia 3 mm 1 rtg. párazáró fólia Összes anyagszükséglet /veszteségekkel együtt/ mértékegység jelölésével Szükséges kiszerelés felkerekített darabszáma, a kiszerelés módjának megnevezésével 1 rtg. Zalakerámia ZRF 262 matt zöld padlólap 30x30 cm MAPEI FLEXCOLOR fugázó 111 ezüstmetál Sakret FKE+ flexibilis padlólap ragasztó ALU T burkolatelválasztó profil 38 mm széles, natúr írásbeli vizsga / május 23.

24 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 23.
