1 ÉRETTSÉGI VIZSGA május 20. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga

VIZSGA Az írásbeli vizsga időtartama: 240 perc Pótlapok száma

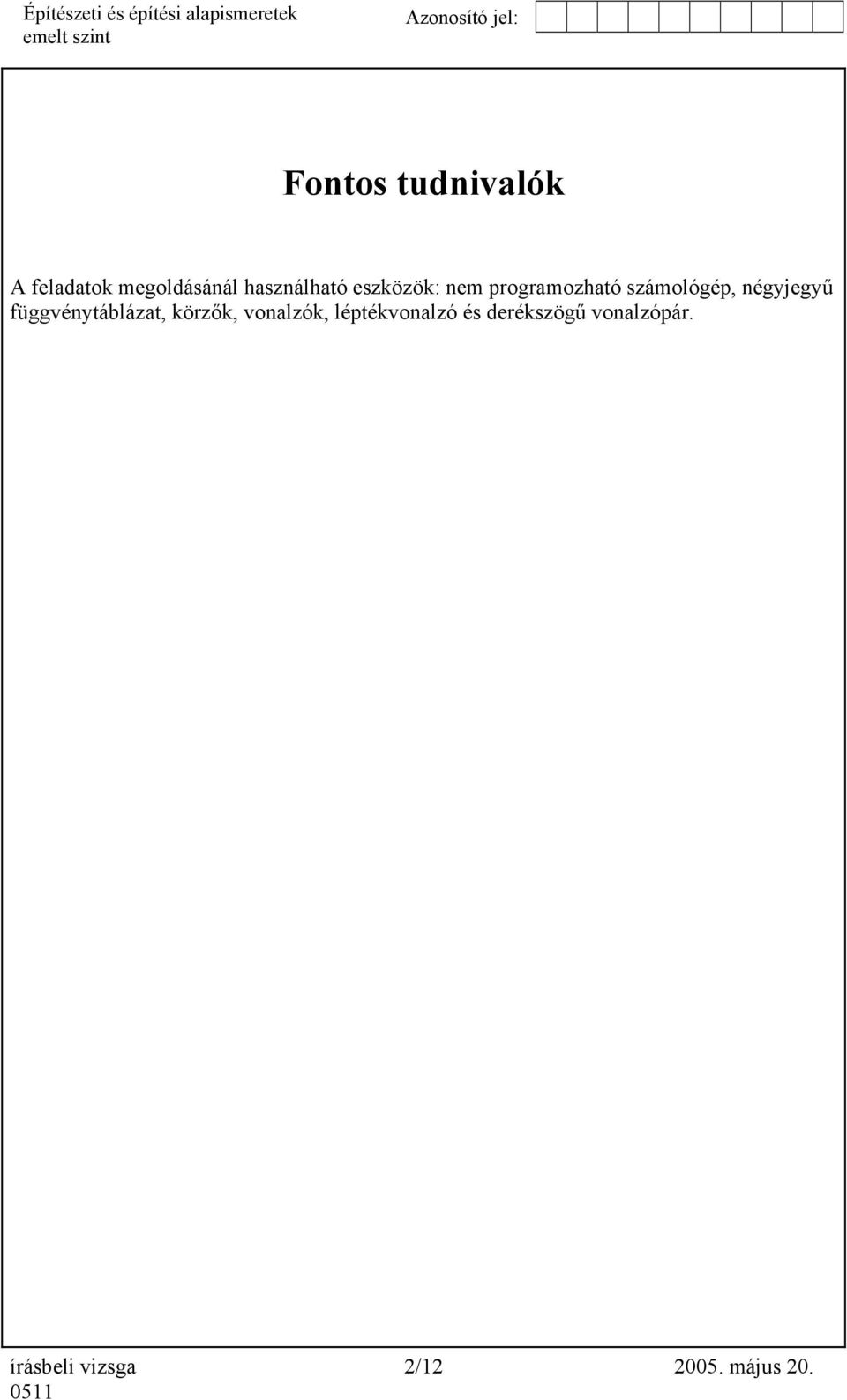

2 Fontos tudnivalók A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők, vonalzók, léptékvonalzó és derékszögű vonalzópár. írásbeli vizsga 2/ május 20.

függvénytáblázat, körzők, vonalzók, léptékvonalzó és

3 A) Teszt jellegű kérdéssor 1. Írja le a hidraulikus kötőanyagok meghatározását! 2 pont 2. Húzza alá azokat a mészfajtákat, amelyek elnevezése helyes! 2 pont a) Kalciumos mész b) Dolomitos mész c) Hidraulikus mész d) Természetes hidraulikus mész 3. A válassza ki a szabványos (EN) cementvizsgálati módszereket és húzza alá! 2 pont A szilárdság meghatározása. A cement kémiai elemzése. A szilárdulási idő és a térfogatváltozás meghatározása. A puccoláncementek alumíniumtartalmának vizsgálata. Az őrlési durvaság meghatározása. A cement mintavételi és minta-előkészítési eljárásai. 4. A cementek három szilárdsági osztályának jelölésében mit jelentenek a következő tizedes számok: 52,5; 42,5; 32,5? 2 pont 5. Írja le egy sík egyértelmű megadásának lehetséges módjait!! 2 pont A síkot megadhatjuk: írásbeli vizsga 3/ május 20.

2 pont A szilárdság meghatározása. A cement kémiai elemzése. A szilárdulási idő és a térfogatváltozás meghatározása. A puccoláncementek alumíniumtartalmának vizsgálata.

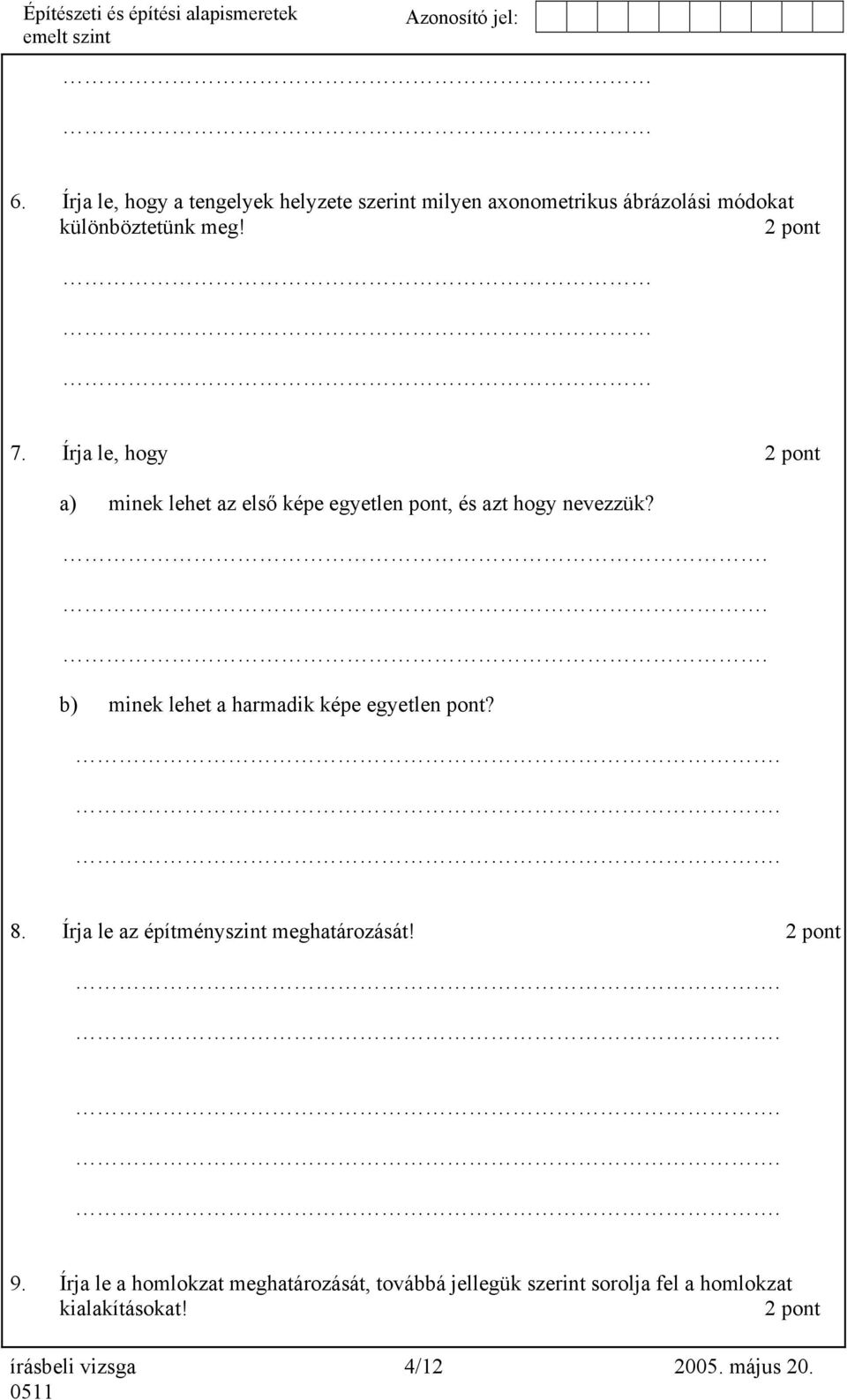

4 6. Írja le, hogy a tengelyek helyzete szerint milyen axonometrikus ábrázolási módokat különböztetünk meg! 2 pont 7. Írja le, hogy 2 pont a) minek lehet az első képe egyetlen pont, és azt hogy nevezzük? b) minek lehet a harmadik képe egyetlen pont? 8. Írja le az építményszint meghatározását! 2 pont 9. Írja le a homlokzat meghatározását, továbbá jellegük szerint sorolja fel a homlokzat kialakításokat! 2 pont írásbeli vizsga 4/ május 20.

b) minek lehet a harmadik képe egyetlen pont? 8. Írja le az építményszint meghatározását! 2 pont 9.

5 Homlokzat: 10. Írja le a fagyhatár meghatározását! 2 pont Fagyhatár (mértékadó): 11. Sorolja fel a földmunkákat! 2 pont Földmunkák: 12. Sorolja fel és írja le a vízszintes és függőleges teherhordó szerkezetek 2 pont csoportjába tartozó épületszerkezeteket! Vízszintes teherhordó szerkezetek: írásbeli vizsga 5/ május 20.

6 Függőleges teherhordó szerkezetek:. 13. Írja le a kiváltók meghatározását! 2 pont 14. Nevezze meg a tartókat statikai vázuk szerint! 2 pont a).. b) 15. Jelölje be az alábbi megtámasztásoknál keletkező támaszerőket! 2 pont írásbeli vizsga 6/ május 20.

7 16. Tegyen X-et azokhoz a rudakhoz, amelyek biztosan egyensúlyban vannak! 2 pont 17. Mikor lehet három erővel terhelt rúd egyensúlyban? 2 pont 18. Írja le, hogy a látás folyamatában hol történik az érzékelés! 2 pont A látás folyamatában az. történik az érzékelés. 19. Írja be a kipontozott helyekre a látszatperspektívára vonatkozó megállapítások 2 pont kiegészítéseit úgy, hogy a megállapítások helyesek legyenek! írásbeli vizsga 7/ május 20.

Írja le, hogy a látás folyamatában hol történik az érzékelés! 2 pont A látás folyamatában az.

8 A látszatperspektíva nem azt fejezi ki, hogy milyenek a dolgok, hanem azt, hogy valamilyen szemszögből. A távolodó alak nem lesz egyre, de úgy látszik, mintha 20. Írja le a szín meghatározását! 2 pont írásbeli vizsga 8/ május 20.

A távolodó alak nem lesz egyre, de úgy látszik, mintha 20.

9 B) Feladatsor 1.feladat 10 pont Határozza meg a szitavizsgálat eredménye alapján az adalékanyag finomsági modulusát és a maximális szemnagyságát! szita lyukbős ége (mm) fennmaradt kerekítve (%) összes fennmaradt (%) összes áthullott (%) fennmaradt (g) fennmaradt (%) , , , , , , , , , , , , , , , , tálca 110 2, összesen , vizsgált minta tömege = 5000 g 2. feladat 10 pont Számítsa ki a támaszerőket és rajzolja meg az alakhelyes T és az M ábrákat is! írásbeli vizsga 9/ május 20.

86 12 705 14,1 14 28 72 8 390 7,8 8 36 64 6 0 0 36 64 4 875 17,5 18 54 46 2 413 8,26 8 62 38 1 482 9,64 10 72 28 0,5 507 10,14 10 82 18 0,25 238 4,76 5 87 13 0,125 282 5,64 6 93 7 0,063

10 3. feladat 10 pont Határozza meg az alábbi tartó támaszerőit! 4. feladat 10 pont Szabadkézzel rajzolja meg a három nézetével adott test tónusos tömegvázlatát! írásbeli vizsga 10/ május 20.

11 5. feladat 10 pont Szerkessze meg ceruzával, és tussal feliratozza a beton alaptestre készített pince nélküli, talajon fekvőfeltöltésre készítendő padlózatú épület helyszínen felhordott műkő anyagú lábazatburkolattal készülő vasbeton lábazati falának csomópontját az alábbiakat is figyelembe véve! a) Extrudált PS hab lábazati hőszigetelés kerül beépítésre b) A falazat 44 cm vastag vázkerámia falazóelem c) Méretarány 1: feladat 10 pont Szerkessze meg ceruzával, és feliratozza tussal egy korszerű, hőszigetelő üvegezésű ablak feletti kiváltó és a csatlakozó födém csomópontját, ha: a teherhordó fal 38 cm vázkerámia falazat, a födém felbetonnal 21 cm vastag vázkerámia gerendás és béléstestes, a teljes födémvastagság 31 cm, a homlokzat 2 cm vastag vakolatot kap, a födém hőszigetelését 4 cm vastag polisztírolhab lemezzel kell biztosítani, Alkalmazza a koszorútéglát és az elem magasságú áthidalót. Az áthidaló és a koszorú hőhíd mentességét poliuretánhabbal oldja meg. Méretarány = 1:100! írásbeli vizsga 11/ május 20.

a) Extrudált PS hab lábazati hőszigetelés kerül beépítésre b) A falazat 44 cm vastag vázkerámia falazóelem c) Méretarány 1: 10 6.

12 témakör Teszt Feladatsor a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma 6 10 ÖSSZESEN Az írásbeli vizsgarész pontszáma 100 minősítés (százalék) a témakör elért pontszáma javító tanár Teszt Feladatsor elért pontszám programba beírt pontszám javító tanár jegyző írásbeli vizsga 12/ május 20.

ÖSSZESEN 100 100 Az írásbeli vizsgarész pontszáma 100 minősítés (százalék) 40 60 a témakör elért pontszáma javító
