1 Xella szerkezetek a gyakorlatban Xella Magyarország Kft október

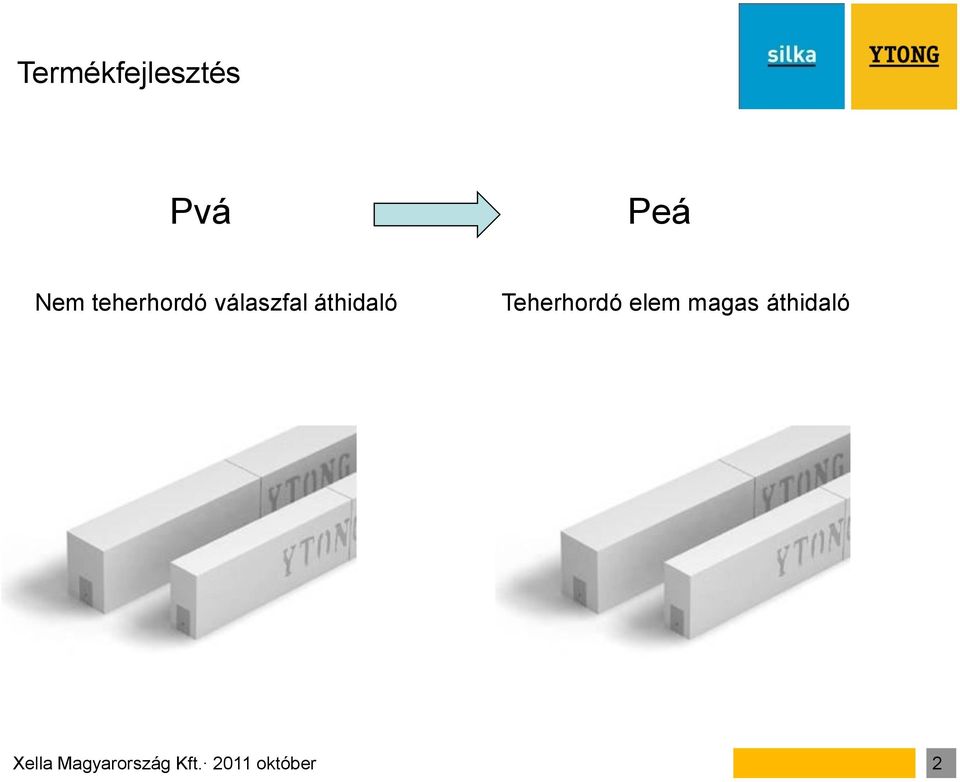

2 Termékfejlesztés Pvá Peá Nem teherhordó válaszfal áthidaló Teherhordó elem magas áthidaló 2

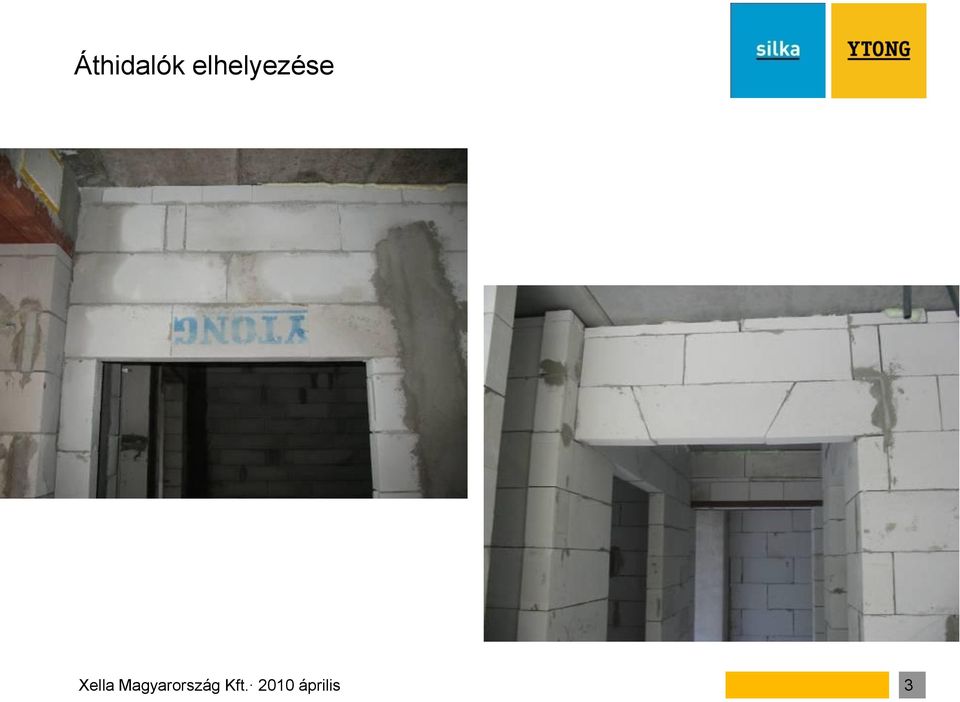

3 Áthidalók elhelyezése Xella Magyarország Kft április 3

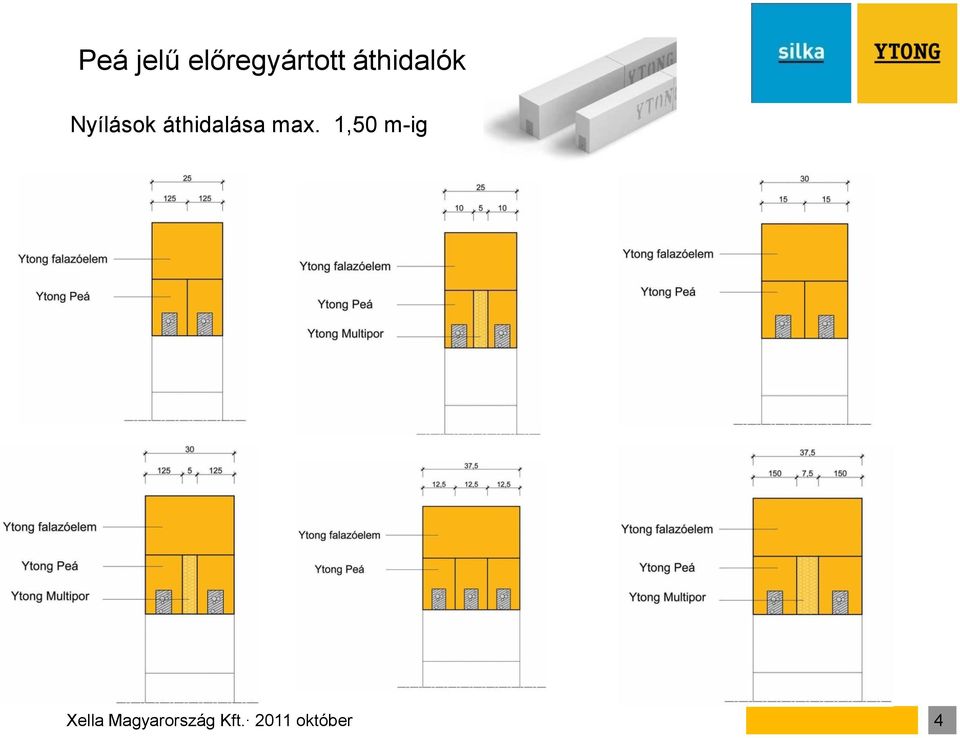

4 Peá jelű előregyártott áthidalók Nyílások áthidalása max. 1,50 m-ig 4

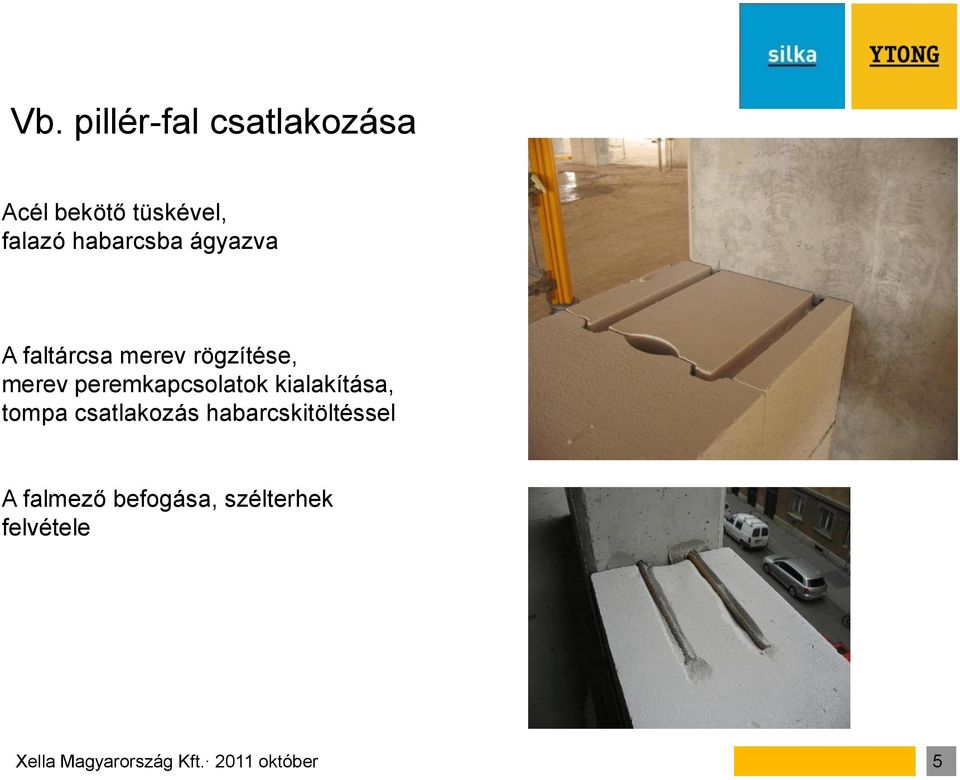

5 Vb. pillér-fal csatlakozása Acél bekötő tüskével, falazó habarcsba ágyazva A faltárcsa merev rögzítése, merev peremkapcsolatok kialakítása, tompa csatlakozás habarcskitöltéssel A falmező befogása, szélterhek felvétele 5

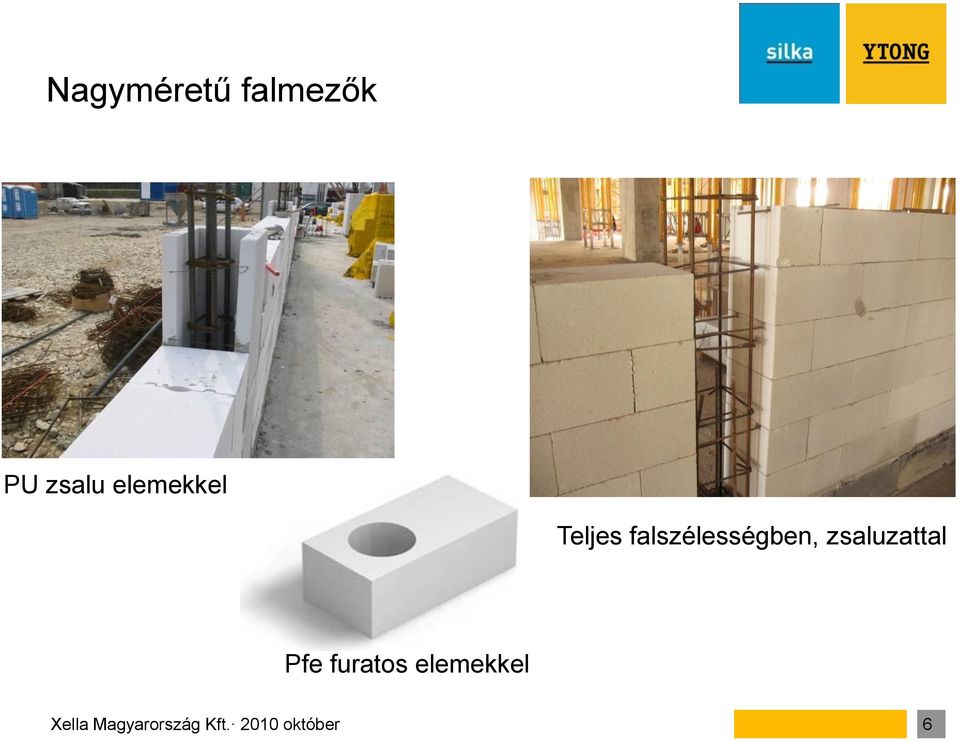

6 Nagyméretű falmezők PU zsalu elemekkel Teljes falszélességben, zsaluzattal Pfe furatos elemekkel Xella Magyarország Kft október 6

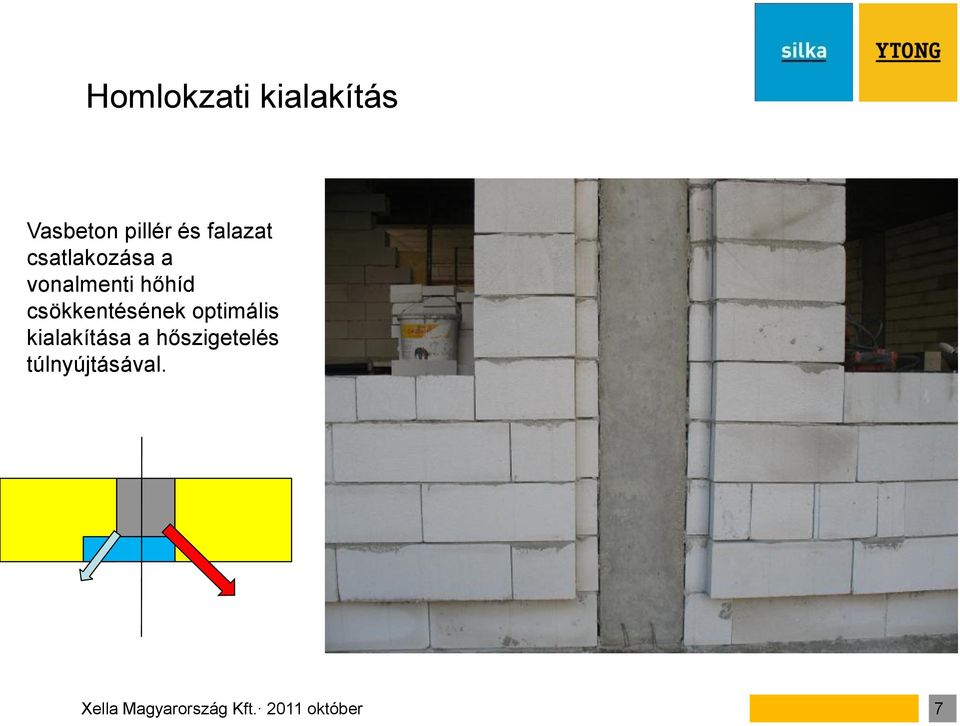

7 Homlokzati kialakítás Vasbeton pillér és falazat csatlakozása a vonalmenti hőhíd csökkentésének optimális kialakítása a hőszigetelés túlnyújtásával. 7

8 Kivitelezés Csúsztató (elválasztó réteg) alkalmazása Közbenső födémen csökkenti az alakváltozásából ébredő feszültséget a falazatban. Xella Magyarország Kft október 8

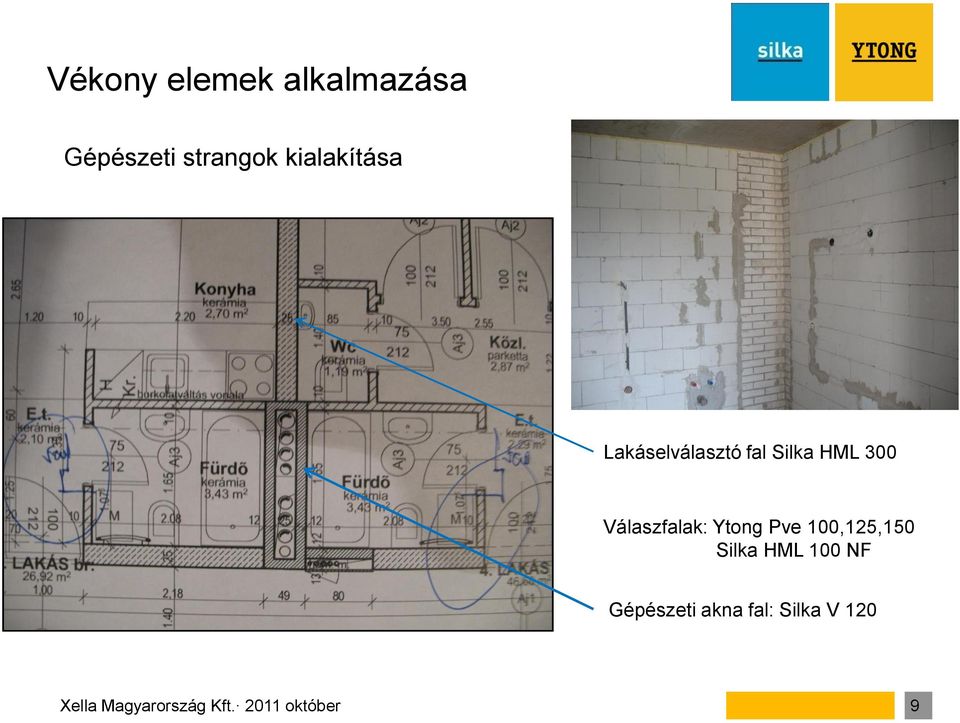

9 Vékony elemek alkalmazása Gépészeti strangok kialakítása Lakáselválasztó fal Silka HML 300 Válaszfalak: Ytong Pve 100,125,150 Silka HML 100 NF Gépészeti akna fal: Silka V 120 9

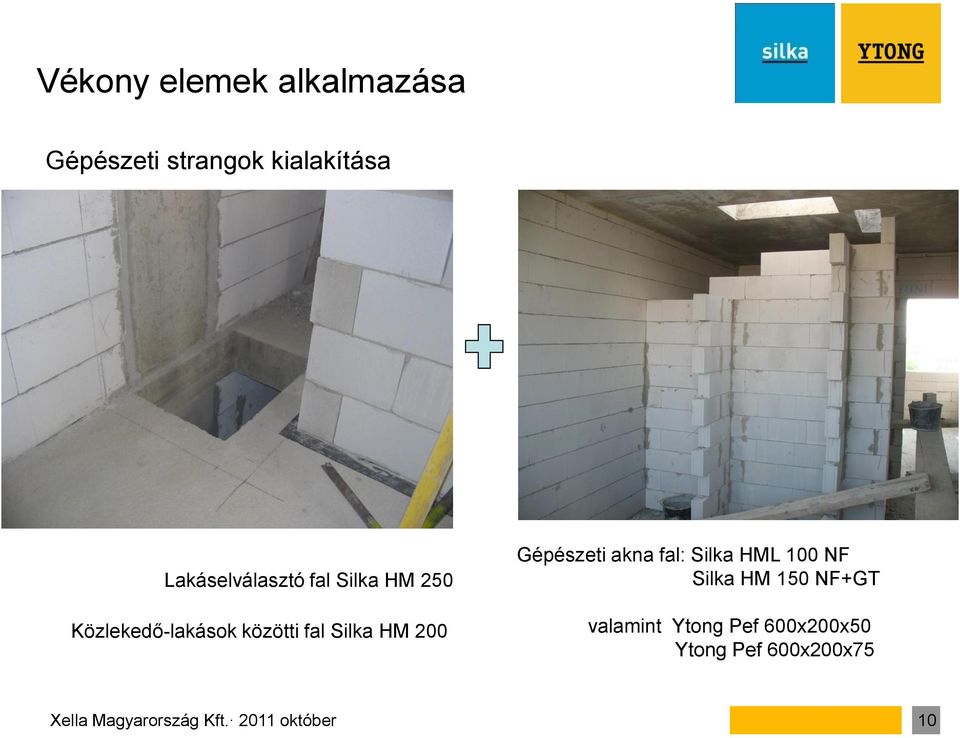

10 Vékony elemek alkalmazása Gépészeti strangok kialakítása Lakáselválasztó fal Silka HM 250 Közlekedő-lakások közötti fal Silka HM 200 Gépészeti akna fal: Silka HML 100 NF Silka HM 150 NF+GT valamint Ytong Pef 600x200x50 Ytong Pef 600x200x75 10

11 Vékony elemek alkalmazása Előtétfalak kialakítása -Karcsú, nem állékony szerkezet - Az elemkötés szabályai nem tarthatók be - Rögzítés, ragasztás szükséges. 11

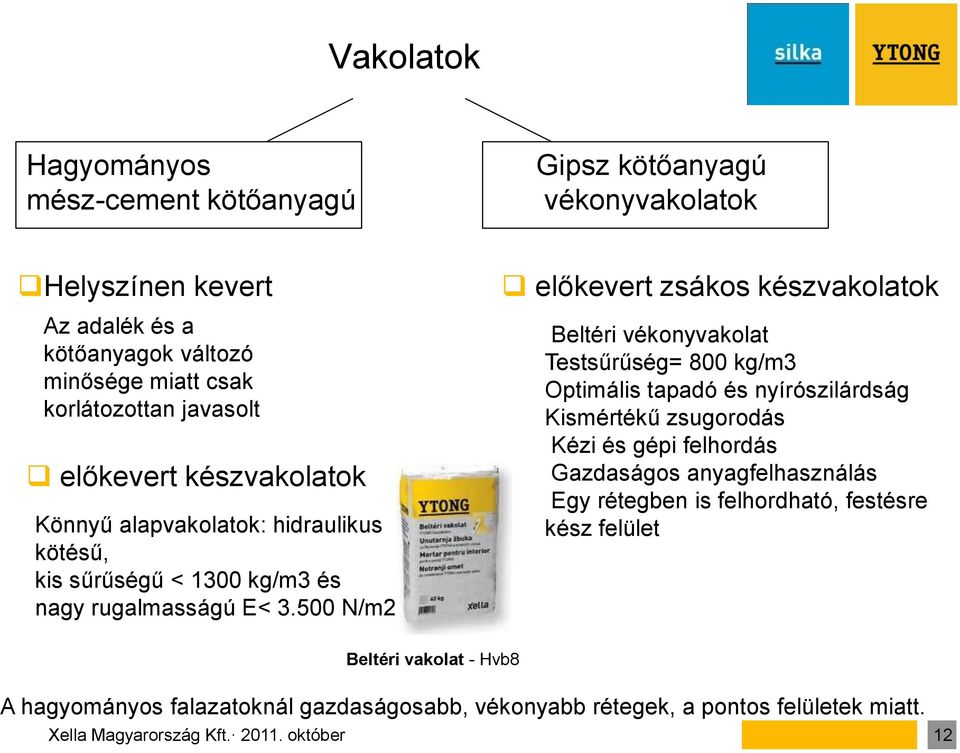

12 Vakolatok Hagyományos mész-cement kötőanyagú Gipsz kötőanyagú vékonyvakolatok Helyszínen kevert Az adalék és a kötőanyagok változó minősége miatt csak korlátozottan javasolt előkevert készvakolatok Könnyű alapvakolatok: hidraulikus kötésű, kis sűrűségű < 1300 kg/m3 és nagy rugalmasságú E< N/m2 előkevert zsákos készvakolatok Beltéri vékonyvakolat Testsűrűség= 800 kg/m3 Optimális tapadó és nyírószilárdság Kismértékű zsugorodás Kézi és gépi felhordás Gazdaságos anyagfelhasználás Egy rétegben is felhordható, festésre kész felület Beltéri vakolat - Hvb8 A hagyományos falazatoknál gazdaságosabb, vékonyabb rétegek, a pontos felületek miatt. Xella Magyarország Kft október 12

13 Vakolatok - Gyártói előírások szárazon előkevert habarcsok és vakolatok feldolgozására Gyári előállítású készvakolatokra ÖNORM falazóelem Vízszintes és függőleges, 5mm-nél szélesebb üres fugák átvakolása tilos! A teljes felület élhibáit, üregeit hiányos fugáit, legalább 3 nappal a vakolás megkezdése előtt síkra kell igazítani! vakolat tapadó felület hajszálrepedés üres fuga Fontos! A gyártó által megadott minimális vakolat vastagság felhordása alapvető követelmény a repedésmentes szerkezet kialakításához! 13

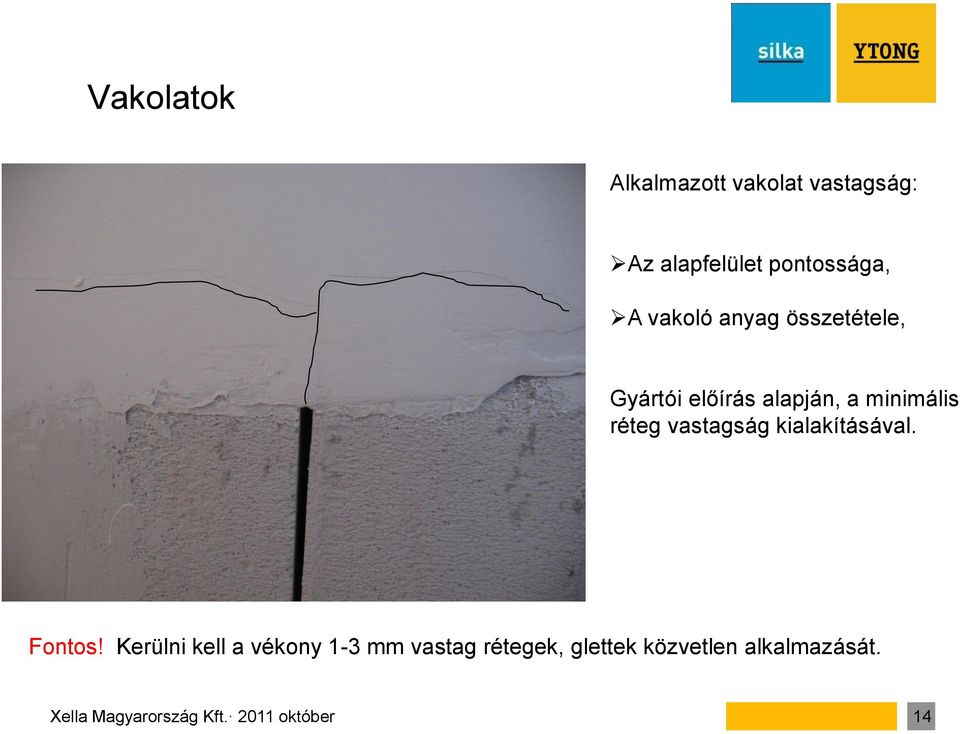

14 Vakolatok Alkalmazott vakolat vastagság: Az alapfelület pontossága, A vakoló anyag összetétele, Gyártói előírás alapján, a minimális réteg vastagság kialakításával. Fontos! Kerülni kell a vékony 1-3 mm vastag rétegek, glettek közvetlen alkalmazását. 14

15 Vakolatok Vakolaterősítő üvegszövet háló alkalmazása Beágyazott üvegszövet kivitelezése Gipszes beltéri vakolatokhoz. Az ágyazó réteg 2/3 vastagságában Min:25 cm átfedéssel Friss a frissben technikával. max:20 m2 Rásimított üvegszövet kivitelezése Cementes-mészvakolatokhoz. Az alapvakolat megkötése után A felkent rétegben teljesen beágyazva Gyártó által megadott rétegvastagsággal A vakolaterősítés célja a vakolatrepedés korlátozása a még nem káros mértékre. A vakolatba ágyazott drótháló vagy üvegszövet nem tudja teljes biztonsággal megakadályozni a repedésképződést, de annak kockázatát csökkenti. ÖNORM.B pont 15

16 Hőszigetelés Ytong Multipor lapokkal Külső oldali hőszigetelés Alulról hűlő födémeknél Magastető szigetelésnél Lapostető szigetelésnél Falak belső oldali hőszigetelésére 16

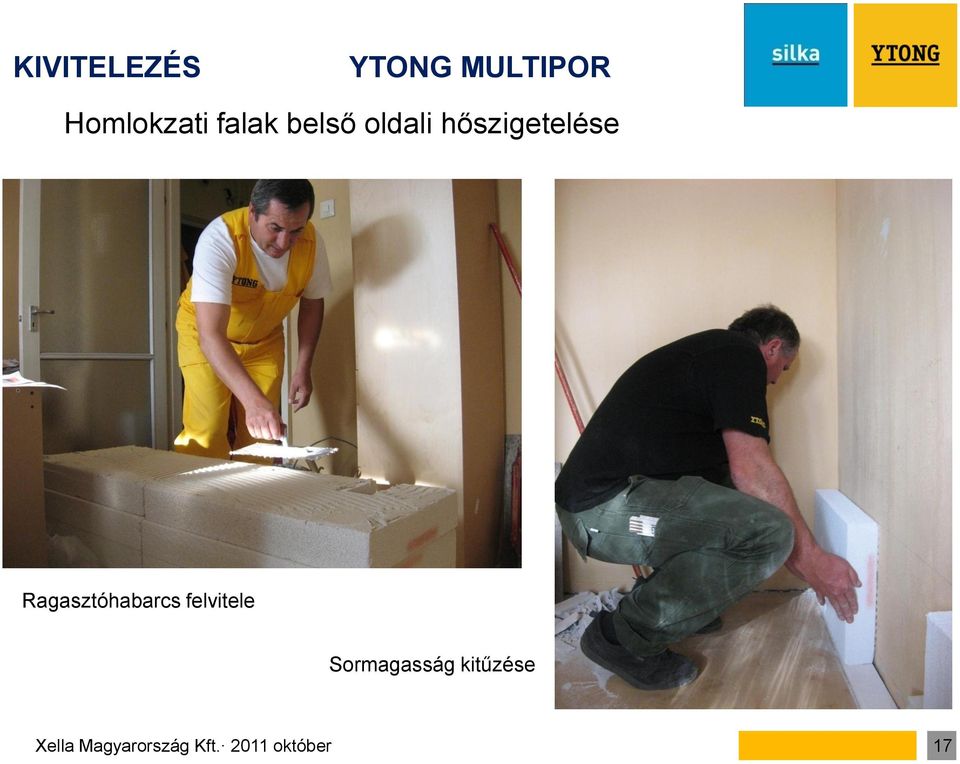

17 KIVITELEZÉS YTONG MULTIPOR Homlokzati falak belső oldali hőszigetelése Ragasztóhabarcs felvitele Sormagasság kitűzése 17

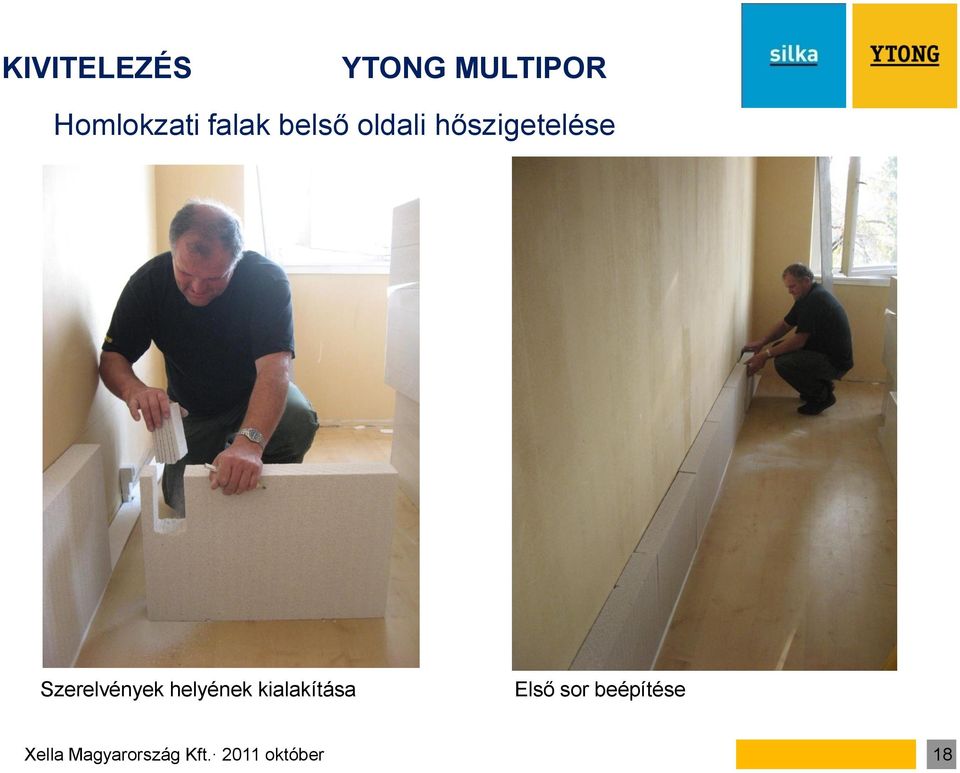

18 KIVITELEZÉS YTONG MULTIPOR Homlokzati falak belső oldali hőszigetelése Szerelvények helyének kialakítása Első sor beépítése 18

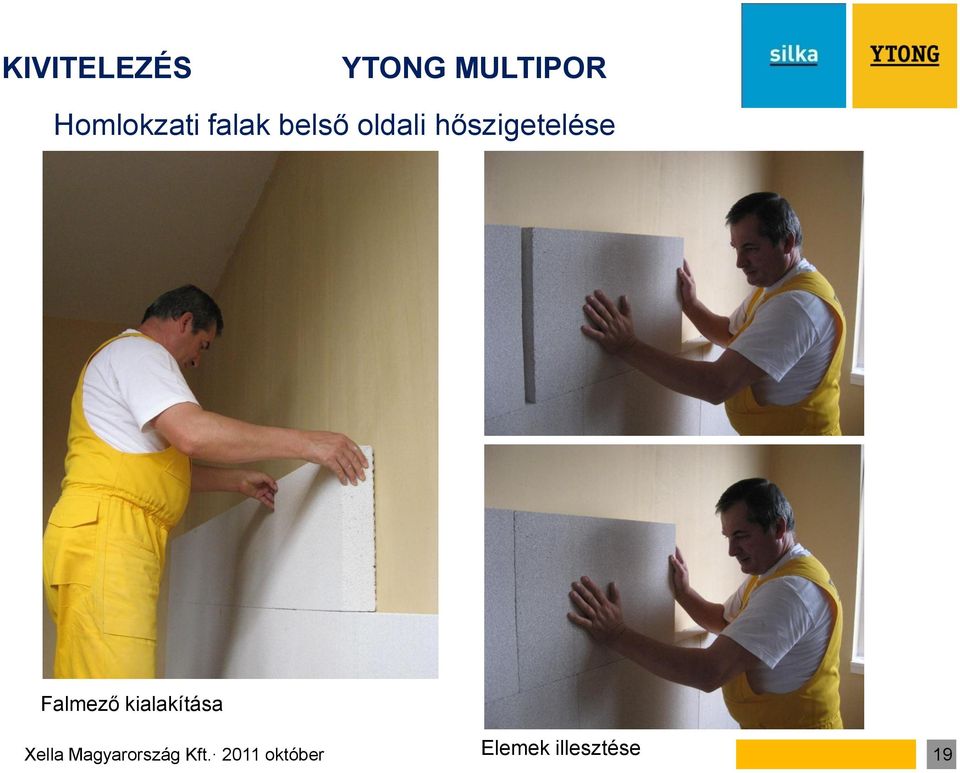

19 KIVITELEZÉS YTONG MULTIPOR Homlokzati falak belső oldali hőszigetelése Falmező kialakítása Elemek illesztése 19

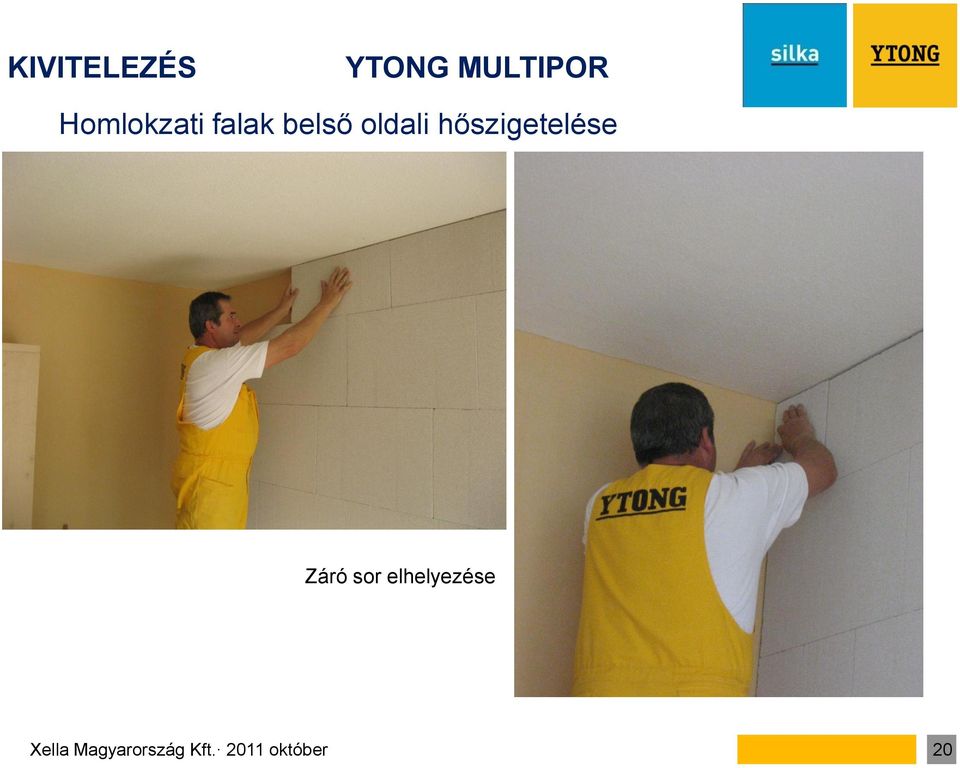

20 KIVITELEZÉS YTONG MULTIPOR Homlokzati falak belső oldali hőszigetelése Záró sor elhelyezése 20

21 KIVITELEZÉS YTONG MULTIPOR Homlokzati falak belső oldali hőszigetelése Ágyazó réteg (Ytong Multipor habarcs) és üvegszövet erősítő háló elhelyezés 21

22 KIVITELEZÉS YTONG MULTIPOR Homlokzati falak belső oldali hőszigetelése Felületképzés: simítás glettvassal Fedő réteg (Ytong Multipor habarcs) További felületképző rétegek: csak páraáteresztő, ásványi (mész, szilikát,) anyagú glett és festék anyagokkal! 22

23 Hőszigetelés Ytong Multipor lapokkal Alulról hűlő szerkezet, árkád födémek, fűtetlen terek nem éghető hőszigetelése: 23

24 KIVITELEZÉS YTONG MULTIPOR Alulról hűlő födémek hőszigetelése Ytong Multipor habarcs felhordás majd áthúzás fogas glettvassal 24

25 KIVITELEZÉS YTONG MULTIPOR Alulról hűlő födémek hőszigetelése A hőszigetelő lap elhelyezése oldalirányú elcsúsztatás 25

26 KIVITELEZÉS YTONG MULTIPOR Alulról hűlő födémek hőszigetelése méretre vágás kézi szerszámokkal 26

27 KIVITELEZÉS YTONG MULTIPOR Alulról hűlő födémek hőszigetelése vágott elemek beépítése szerelvények, csőátvezetések stb. kialakítása 27

28 KIVITELEZÉS YTONG MULTIPOR Alulról hűlő födémek hőszigetelése Felületképzés megoldásai: 1.látszó felülettel 2. közvetlen festéssel és a kész felület 3. Üvegszál erősítésű ágyazóréteggel 28

29 KIVITELEZÉS Homlokzati hőszigetelés YTONG MULTIPOR Kezdő sor és falmező kialakítása 29

30 KIVITELEZÉS Homlokzati hőszigetelés YTONG MULTIPOR felületképzés Ytong Multipor habarccsal 30

31 KIVITELEZÉS Homlokzati hőszigetelés YTONG MULTIPOR és a kész homlokzat 31

32 KIVITELEZÉS YTONG MULTIPOR Homlokzat kiegészítő hőszigetelése, régi épületen falazat Javított alapvakolat Ytong Multipor ragasztóhabarcs Ytong Multipor Ytong Multipor ágyazóréteg Ásványi nemesvakolat Xella Magyarország Kft. 32

33 Köszönöm a figyelmet! Xella Magyarország Kft. 33
