Homlokzati. hôszigetelô rendszer, felületképzôk. Generációk jól bevált hôszigetelési megoldása. Hatékony hôszigetelési megoldások mindenkinek

Átírás

1 Hatékony hôszigetelési megoldások mindenkinek Homlokzati hôszigetelô rendszer, felületképzôk Generációk jól bevált hôszigetelési megoldása 1

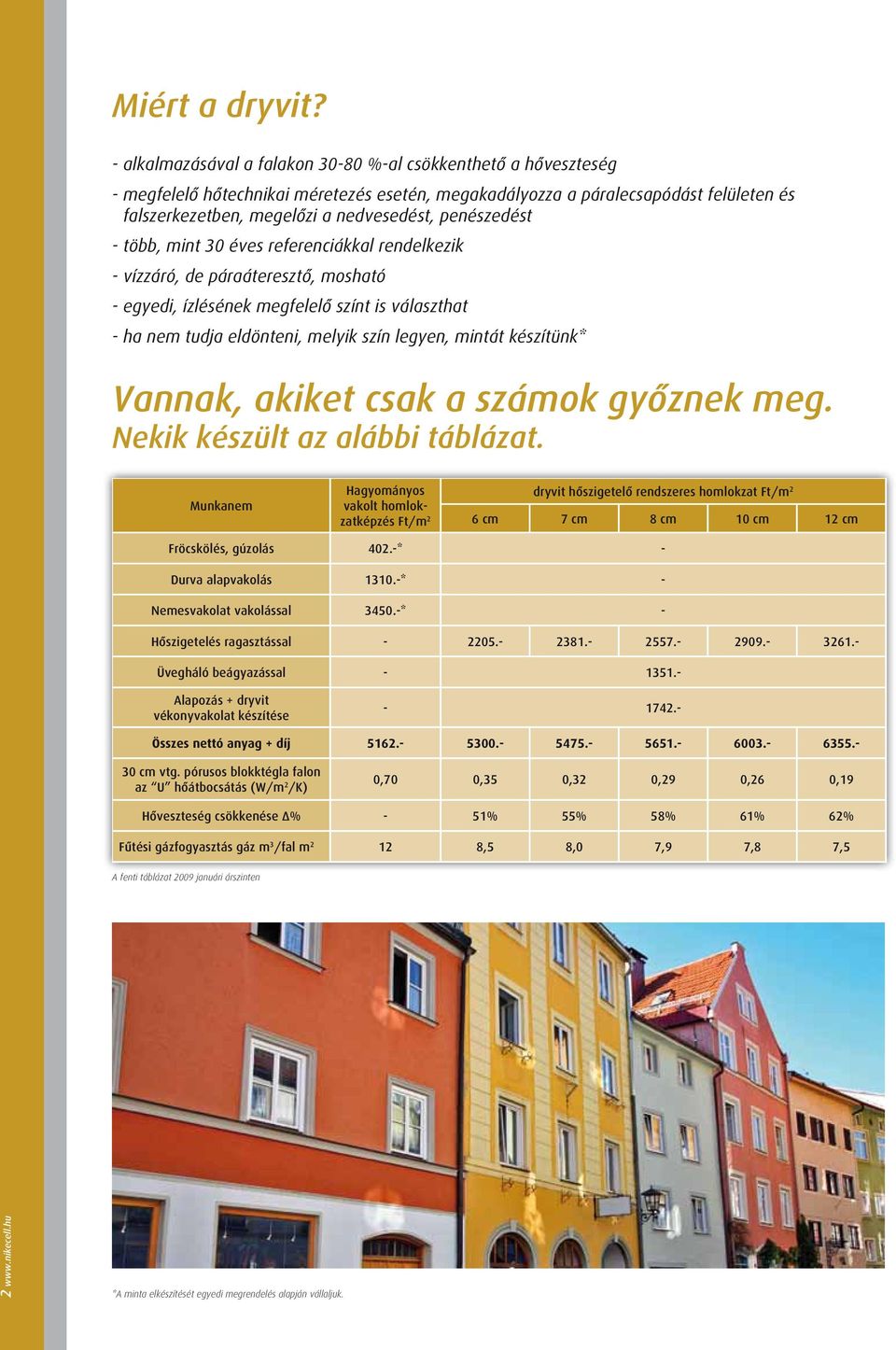

2 Miért a dryvit? - alkalmazásával a falakon %-al csökkenthetô a hôveszteség - megfelelô hôtechnikai méretezés esetén, megakadályozza a páralecsapódást felületen és falszerkezetben, megelôzi a nedvesedést, penészedést - több, mint 30 éves referenciákkal rendelkezik - vízzáró, de páraáteresztô, mosható - egyedi, ízlésének megfelelô színt is választhat - ha nem tudja eldönteni, melyik szín legyen, mintát készítünk* Vannak, akiket csak a számok gyôznek meg. Nekik készült az alábbi táblázat. Munkanem Hagyományos vakolt homlokzatképzés Ft/m 2 dryvit hôszigetelô rendszeres homlokzat Ft/m 2 6 cm 7 cm 8 cm 10 cm 12 cm Fröcskölés, gúzolás 402.-* - Durva alapvakolás * - Nemesvakolat vakolással * - Hôszigetelés ragasztással Üvegháló beágyazással Alapozás + dryvit vékonyvakolat készítése Összes nettó anyag + díj cm vtg. pórusos blokktégla falon az U hôátbocsátás (W/m 2 /K) 0,70 0,35 0,32 0,29 0,26 0,19 Hôveszteség csökkenése % - 51% 55% 58% 61% 62% Fûtési gázfogyasztás gáz m 3 /fal m ,5 8,0 7,9 7,8 7,5 A fenti táblázat 2009 januári árszinten 2 *A minta elkészítését egyedi megrendelés alapján vállaljuk.

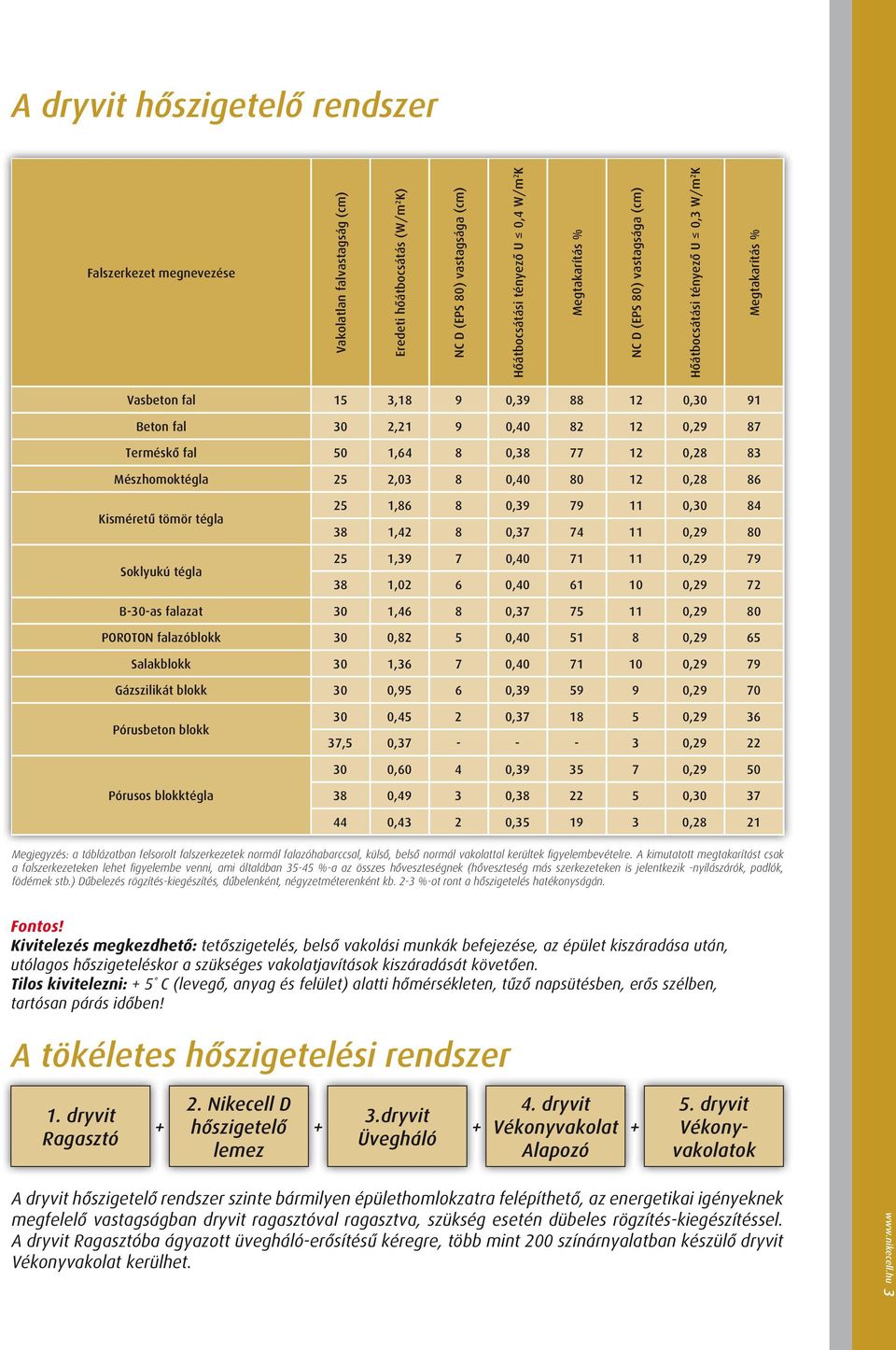

3 A dryvit hôszigetelô rendszer Falszerkezet megnevezése Vakolatlan falvastagság (cm) Eredeti hôátbocsátás (W/m 2 K) NC D (EPS 80) vastagsága (cm) Hôátbocsátási tényezô U 0,4 W/m 2 K Megtakarítás % NC D (EPS 80) vastagsága (cm) Hôátbocsátási tényezô U 0,3 W/m 2 K Megtakarítás % Vasbeton fal 15 3,18 9 0, ,30 91 Beton fal 30 2,21 9 0, ,29 87 Terméskô fal 50 1,64 8 0, ,28 83 Mészhomoktégla 25 2,03 8 0, ,28 86 Kisméretû tömör tégla Soklyukú tégla 25 1,86 8 0, , ,42 8 0, , ,39 7 0, , ,02 6 0, ,29 72 B-30-as falazat 30 1,46 8 0, ,29 80 POROTON falazóblokk 30 0,82 5 0, ,29 65 Salakblokk 30 1,36 7 0, ,29 79 Gázszilikát blokk 30 0,95 6 0, ,29 70 Pórusbeton blokk 30 0,45 2 0, , ,5 0, , ,60 4 0, ,29 50 Pórusos blokktégla 38 0,49 3 0, , ,43 2 0, ,28 21 Megjegyzés: a táblázatban felsorolt falszerkezetek normál falazóhabarccsal, külsô, belsô normál vakolattal kerültek figyelembevételre. A kimutatott megtakarítást csak a falszerkezeteken lehet figyelembe venni, ami általában %-a az összes hôveszteségnek (hôveszteség más szerkezeteken is jelentkezik -nyílászárók, padlók, födémek stb.) Dûbelezés rögzítés-kiegészítés, dûbelenként, négyzetméterenként kb. 2-3 %-ot ront a hôszigetelés hatékonyságán. Fontos! Kivitelezés megkezdhetô: tetôszigetelés, belsô vakolási munkák befejezése, az épület kiszáradása után, utólagos hôszigeteléskor a szükséges vakolatjavítások kiszáradását követôen. Tilos kivitelezni: + 5 C (levegô, anyag és felület) alatti hômérsékleten, tûzô napsütésben, erôs szélben, tartósan párás idôben! A tökéletes hôszigetelési rendszer 1. dryvit Ragasztó 2. Nikecell D 4. dryvit 3.dryvit + hôszigetelô + + Vékonyvakolat + Üvegháló lemez Alapozó 5. dryvit Vékonyvakolatok A dryvit hôszigetelô rendszer szinte bármilyen épülethomlokzatra felépíthetô, az energetikai igényeknek megfelelô vastagságban dryvit ragasztóval ragasztva, szükség esetén dübeles rögzítés-kiegészítéssel. A dryvit Ragasztóba ágyazott üvegháló-erôsítésû kéregre, több mint 200 színárnyalatban készülô dryvit Vékonyvakolat kerülhet. 3

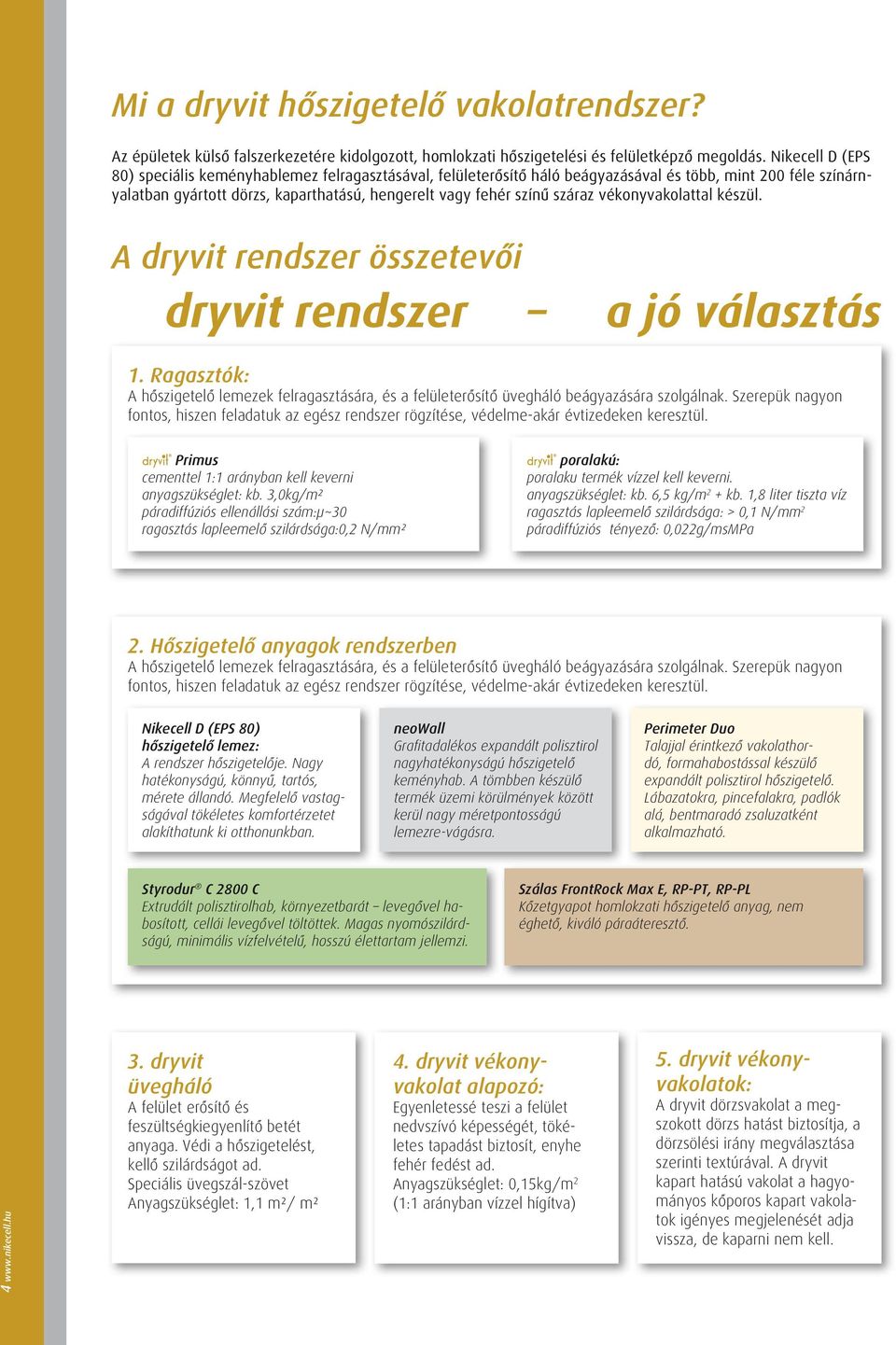

4 Mi a dryvit hôszigetelô vakolatrendszer? Az épületek külsô falszerkezetére kidolgozott, homlokzati hôszigetelési és felületképzô megoldás. Nikecell D (EPS 80) speciális keményhablemez felragasztásával, felületerôsítô háló beágyazásával és több, mint 200 féle színárnyalatban gyártott dörzs, kaparthatású, hengerelt vagy fehér színû száraz vékonyvakolattal készül. A dryvit rendszer összetevôi dryvit rendszer a jó választás 1. Ragasztók: A hôszigetelô lemezek felragasztására, és a felületerôsítô üvegháló beágyazására szolgálnak. Szerepük nagyon fontos, hiszen feladatuk az egész rendszer rögzítése, védelme-akár évtizedeken keresztül. Primus cementtel 1:1 arányban kell keverni anyagszükséglet: kb. 3,0kg/m² páradiffúziós ellenállási szám:µ~30 ragasztás lapleemelô szilárdsága:0,2 N/mm² poralakú: poralaku termék vízzel kell keverni. anyagszükséglet: kb. 6,5 kg/m 2 + kb. 1,8 liter tiszta víz ragasztás lapleemelô szilárdsága: > 0,1 N/mm 2 páradiffúziós tényezô: 0,022g/msMPa 2. Hôszigetelô anyagok rendszerben A hôszigetelô lemezek felragasztására, és a felületerôsítô üvegháló beágyazására szolgálnak. Szerepük nagyon fontos, hiszen feladatuk az egész rendszer rögzítése, védelme-akár évtizedeken keresztül. Nikecell D (EPS 80) hôszigetelô lemez: A rendszer hôszigetelôje. Nagy hatékonyságú, könnyû, tartós, mérete állandó. Megfelelô vastagságával tökéletes komfortérzetet alakíthatunk ki otthonunkban. neowall Grafitadalékos expandált polisztirol nagyhatékonyságú hôszigetelô keményhab. A tömbben készülô termék üzemi körülmények között kerül nagy méretpontosságú lemezre-vágásra. Perimeter Duo Talajjal érintkezô vakolathordó, formahabostással készülô expandált polisztirol hôszigetelô. Lábazatokra, pincefalakra, padlók alá, bentmaradó zsaluzatként alkalmazható. Styrodur C 2800 C Extrudált polisztirolhab, környezetbarát levegôvel habosított, cellái levegôvel töltöttek. Magas nyomószilárdságú, minimális vízfelvételû, hosszú élettartam jellemzi. Szálas FrontRock Max E, RP-PT, RP-PL Kôzetgyapot homlokzati hôszigetelô anyag, nem éghetô, kiváló páraáteresztô dryvit üvegháló A felület erôsítô és feszültségkiegyenlítô betét anyaga. Védi a hôszigetelést, kellô szilárdságot ad. Speciális üvegszál-szövet Anyagszükséglet: 1,1 m²/ m² 4. dryvit vékonyvakolat alapozó: Egyenletessé teszi a felület nedvszívó képességét, tökéletes tapadást biztosít, enyhe fehér fedést ad. Anyagszükséglet: 0,15kg/m 2 (1:1 arányban vízzel hígítva) 5. dryvit vékonyvakolatok: A dryvit dörzsvakolat a megszokott dörzs hatást biztosítja, a dörzsölési irány megválasztása szerinti textúrával. A dryvit kapart hatású vakolat a hagyományos kôporos kapart vakolatok igényes megjelenését adja vissza, de kaparni nem kell.

5 Rendszerkiegészítôk: A dryvit hôszigetelô vakolatrendszer lehetséges kiegészítôi: fém (alumínium) lábazati indító profil, fém (alumínium) vagy mûanyag élvédô profil, vagy azok üvegháló sávval kiegészített változatai, tárcsás dübelek, homlokzati díszítô profilok. Ezek alkalmazása fokozza a rendszer esztétikai értékét, javítja a kivitelezés minôségét és a hôszigetelés tartósságát, ellenálló képességét. Rendszerválaszték dryvit ragasztó NC D (EPS 80) dryvit üvegháló dryvit vékonyvakolat EPS rendszer AQUA rendszer TRADÍCIÓ legáltalánosabban, minden falszerkezetre felépíthetô dryvit ragasztó PerimeterDuo dryvit üvegháló dryvit márványvakolat VÍZTÛRÔ nedvesség terhelésre pl.: lábazatok dryvit ragasztó neowall dryvit üvegháló dryvit vékonyvakolat GRAY rendszer WOOL rendszer HATÉKONY nagyobb hôszigetelési hatékonyság dryvit ragasztó dryvit üvegháló RP-PT kôzetgyapot dübelezés dryvit vékonyvakolat TÛZGÁT fokozott tûzterhelés esetén A dryvit márkanév védett, és Magyarországon kizárólagos használatra kizárólag a Nikecell kft. jogosult. Beépítés menete Indító profil szerelés Ragasztókeverés A hôszigetelés szabása Ragasztás A hôszigetelés beillesztése Felületellenôrzés A hôszigetelés csiszolása Az élvédô beágyazása Ragasztó alákenés 5

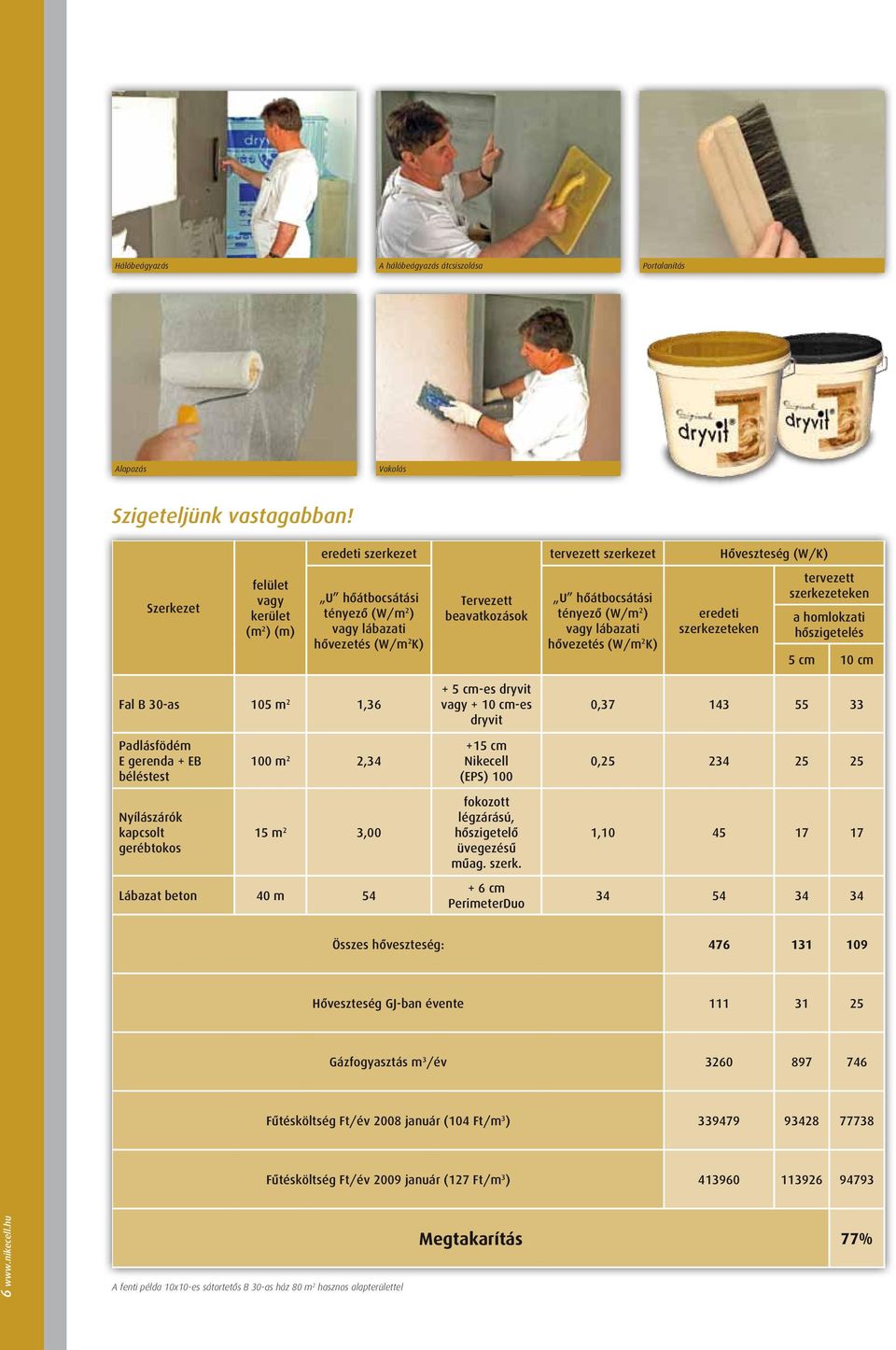

6 Hálóbeágyazás A hálóbeágyazás átcsiszolása Portalanítás Alapozás Vakolás Szigeteljünk vastagabban! eredeti szerkezet tervezett szerkezet Hôveszteség (W/K) Szerkezet felület vagy kerület (m 2 ) (m) U hôátbocsátási tényezô (W/m 2 ) vagy lábazati hôvezetés (W/m 2 K) Tervezett beavatkozások U hôátbocsátási tényezô (W/m 2 ) vagy lábazati hôvezetés (W/m 2 K) eredeti szerkezeteken tervezett szerkezeteken a homlokzati hôszigetelés 5 cm 10 cm Fal B 30-as 105 m 2 1,36 Padlásfödém E gerenda + EB béléstest Nyílászárók kapcsolt gerébtokos 100 m 2 2,34 15 m 2 3,00 Lábazat beton 40 m cm-es dryvit vagy + 10 cm-es dryvit +15 cm Nikecell (EPS) 100 fokozott légzárású, hôszigetelô üvegezésû mûag. szerk. + 6 cm PerimeterDuo 0, , , Összes hôveszteség: Hôveszteség GJ-ban évente Gázfogyasztás m 3 /év Fûtésköltség Ft/év 2008 január (104 Ft/m 3 ) Fûtésköltség Ft/év 2009 január (127 Ft/m 3 ) A fenti példa 10x10-es sátortetôs B 30-as ház 80 m 2 hasznos alapterülettel Megtakarítás 77%

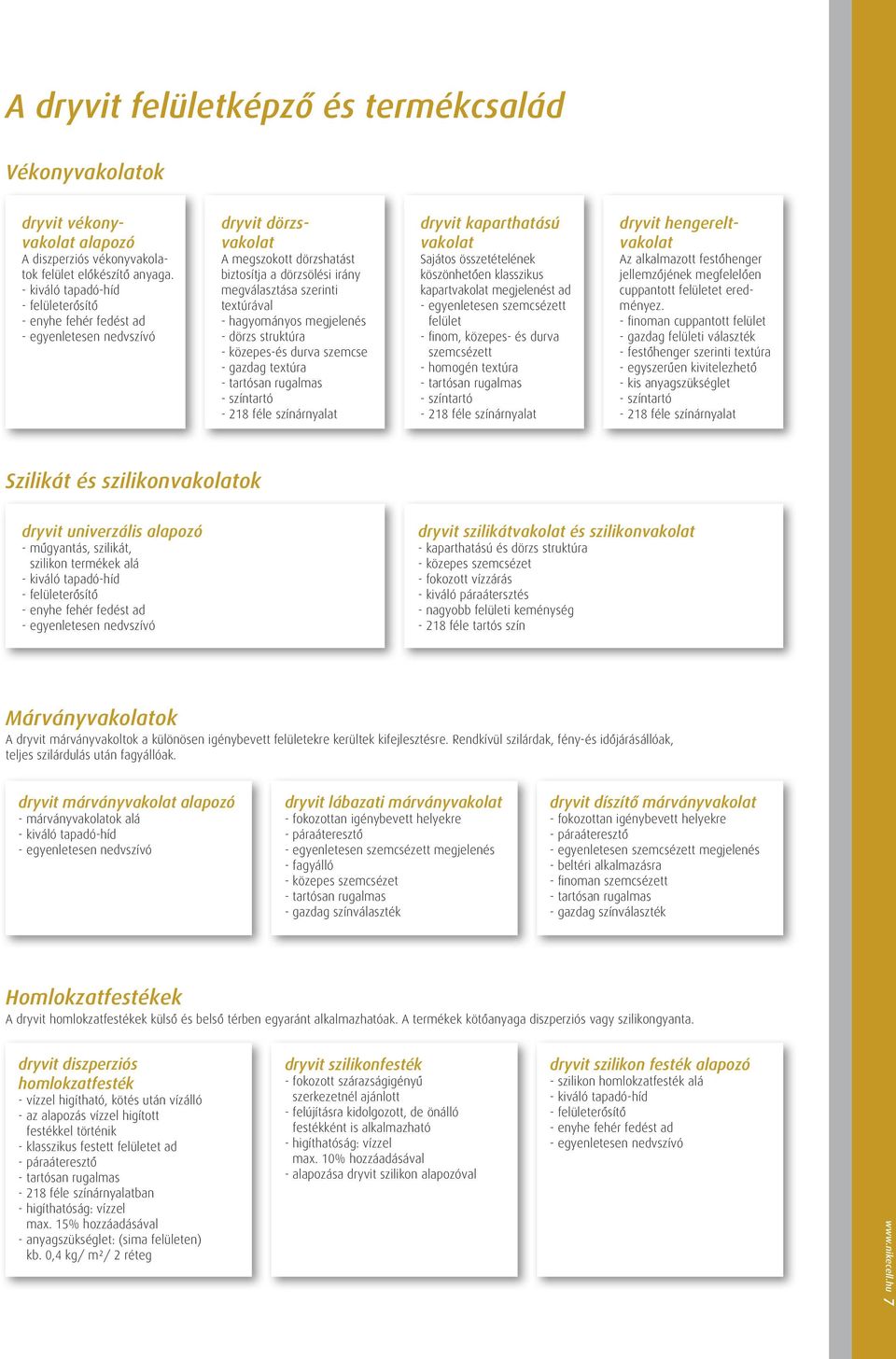

7 A dryvit felületképzô és termékcsalád Vékonyvakolatok dryvit vékonyvakolat alapozó A diszperziós vékonyvakolatok felület elôkészítô anyaga. - kiváló tapadó-híd - felületerôsítô - enyhe fehér fedést ad - egyenletesen nedvszívó dryvit dörzsvakolat A megszokott dörzshatást biztosítja a dörzsölési irány megválasztása szerinti textúrával - hagyományos megjelenés - dörzs struktúra - közepes-és durva szemcse - gazdag textúra - színtartó féle színárnyalat dryvit kaparthatású vakolat Sajátos összetételének köszönhetôen klasszikus kapartvakolat megjelenést ad - egyenletesen szemcsézett felület - finom, közepes- és durva szemcsézett - homogén textúra - színtartó féle színárnyalat dryvit hengereltvakolat Az alkalmazott festôhenger jellemzôjének megfelelôen cuppantott felületet eredményez. - finoman cuppantott felület - gazdag felületi választék - festôhenger szerinti textúra - egyszerûen kivitelezhetô - kis anyagszükséglet - színtartó féle színárnyalat Szilikát és szilikonvakolatok dryvit univerzális alapozó - mûgyantás, szilikát, szilikon termékek alá - kiváló tapadó-híd - felületerôsítô - enyhe fehér fedést ad - egyenletesen nedvszívó dryvit szilikátvakolat és szilikonvakolat - kaparthatású és dörzs struktúra - közepes szemcsézet - fokozott vízzárás - kiváló páraátersztés - nagyobb felületi keménység féle tartós szín Márványvakolatok A dryvit márványvakoltok a különösen igénybevett felületekre kerültek kifejlesztésre. Rendkívül szilárdak, fény-és idôjárásállóak, teljes szilárdulás után fagyállóak. dryvit márványvakolat alapozó - márványvakolatok alá - kiváló tapadó-híd - egyenletesen nedvszívó dryvit lábazati márványvakolat - fokozottan igénybevett helyekre - páraáteresztô - egyenletesen szemcsézett megjelenés - fagyálló - közepes szemcsézet - gazdag színválaszték dryvit díszítô márványvakolat - fokozottan igénybevett helyekre - páraáteresztô - egyenletesen szemcsézett megjelenés - beltéri alkalmazásra - finoman szemcsézett - gazdag színválaszték Homlokzatfestékek A dryvit homlokzatfestékek külsô és belsô térben egyaránt alkalmazhatóak. A termékek kötôanyaga diszperziós vagy szilikongyanta. dryvit diszperziós homlokzatfesték - vízzel higítható, kötés után vízálló - az alapozás vízzel higított festékkel történik - klasszikus festett felületet ad - páraáteresztô féle színárnyalatban - higíthatóság: vízzel max. 15% hozzáadásával - anyagszükséglet: (sima felületen) kb. 0,4 kg/ m²/ 2 réteg dryvit szilikonfesték - fokozott szárazságigényû szerkezetnél ajánlott - felújításra kidolgozott, de önálló festékként is alkalmazható - higíthatóság: vízzel max. 10% hozzáadásával - alapozása dryvit szilikon alapozóval dryvit szilikon festék alapozó - szilikon homlokzatfesték alá - kiváló tapadó-híd - felületerôsítô - enyhe fehér fedést ad - egyenletesen nedvszívó 7
