NIKECELL dryvit AQUA ÁLTALÁNOS TERMÉKINFORMÁCIÓK

Átírás

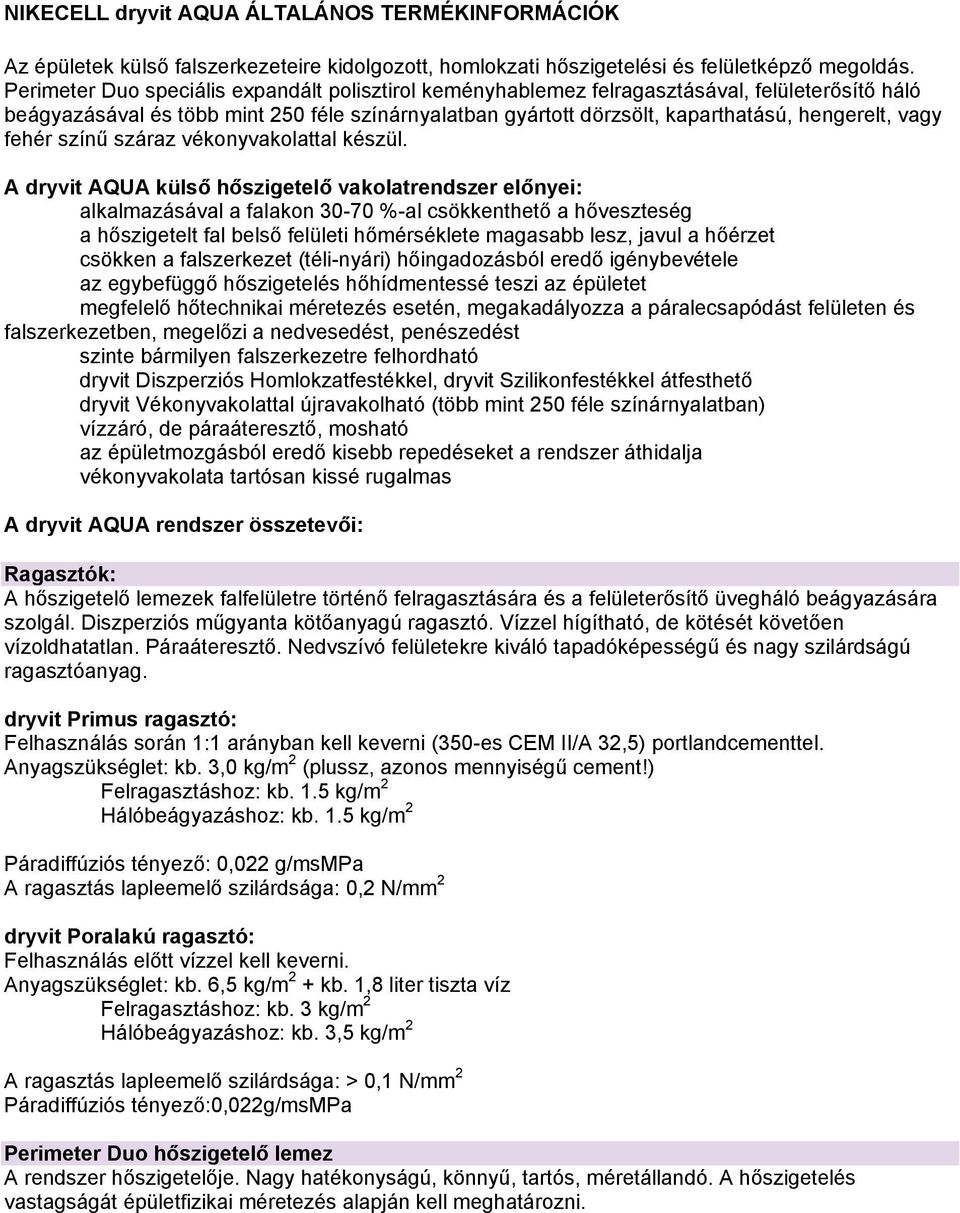

1 NIKECELL dryvit AQUA ÁLTALÁNOS TERMÉKINFORMÁCIÓK Az épületek külső falszerkezeteire kidolgozott, homlokzati hőszigetelési és felületképző megoldás. Perimeter Duo speciális expandált polisztirol keményhablemez felragasztásával, felületerősítő háló beágyazásával és több mint 250 féle színárnyalatban gyártott dörzsölt, kaparthatású, hengerelt, vagy fehér színű száraz vékonyvakolattal készül. A dryvit AQUA külső hőszigetelő vakolatrendszer előnyei: alkalmazásával a falakon %-al csökkenthető a hőveszteség a hőszigetelt fal belső felületi hőmérséklete magasabb lesz, javul a hőérzet csökken a falszerkezet (téli-nyári) hőingadozásból eredő igénybevétele az egybefüggő hőszigetelés hőhídmentessé teszi az épületet megfelelő hőtechnikai méretezés esetén, megakadályozza a páralecsapódást felületen és falszerkezetben, megelőzi a nedvesedést, penészedést szinte bármilyen falszerkezetre felhordható dryvit Diszperziós Homlokzatfestékkel, dryvit Szilikonfestékkel átfesthető dryvit Vékonyvakolattal újravakolható (több mint 250 féle színárnyalatban) vízzáró, de páraáteresztő, mosható az épületmozgásból eredő kisebb repedéseket a rendszer áthidalja vékonyvakolata tartósan kissé rugalmas A dryvit AQUA rendszer összetevői: Ragasztók: A hőszigetelő lemezek falfelületre történő felragasztására és a felületerősítő üvegháló beágyazására szolgál. Diszperziós műgyanta kötőanyagú ragasztó. Vízzel hígítható, de kötését követően vízoldhatatlan. Páraáteresztő. Nedvszívó felületekre kiváló tapadóképességű és nagy szilárdságú ragasztóanyag. dryvit Primus ragasztó: Felhasználás során 1:1 arányban kell keverni (350-es CEM II/A 32,5) portlandcementtel. Anyagszükséglet: kb. 3,0 kg/m 2 (plussz, azonos mennyiségű cement!) Felragasztáshoz: kb. 1.5 kg/m 2 Hálóbeágyazáshoz: kb. 1.5 kg/m 2 Páradiffúziós tényező: 0,022 g/msmpa A ragasztás lapleemelő szilárdsága: 0,2 N/mm 2 dryvit Poralakú ragasztó: Felhasználás előtt vízzel kell keverni. Anyagszükséglet: kb. 6,5 kg/m 2 + kb. 1,8 liter tiszta víz Felragasztáshoz: kb. 3 kg/m 2 Hálóbeágyazáshoz: kb. 3,5 kg/m 2 A ragasztás lapleemelő szilárdsága: > 0,1 N/mm 2 Páradiffúziós tényező:0,022g/msmpa Perimeter Duo hőszigetelő lemez A rendszer hőszigetelője. Nagy hatékonyságú, könnyű, tartós, méretállandó. A hőszigetelés vastagságát épületfizikai méretezés alapján kell meghatározni.

2 Perimeter Duo Hővezetési tényezője: tervezési érték: 0,035 W/mK Páradiffúziós ellenállási szám: µ= ~100 Táblamérete: 1250x600 mm Színjelölése : anyagában fehér A Perimeter Duo lemezek félhornyos élkialakítással készülnek. dryvit Üvegháló: A felületerősítő és feszültségkiegyenlítő ragasztóréteg betét-anyaga. Folyamatosságát 10 cm-es átfedéses beépítés biztosítja. A hőszigetelés és a kiegészítő (műanyag, vagy fém) profilok felületén át kell vezetni. A speciális üvegszál-szövet, lúgálló. Anyagszükséglet: 1,1 m 2 /m 2 A dryvit Márványvakolat Alapozó: A felület előkészítésére szolgál. A vakolandó felületbe ivódva egyenletessé teszi annak nedvszívó képességét, tökéletes tapadást biztosít. Megakadályozza a hirtelen vízveszteséget, ezáltal növeli a vakolat tartósságát. A dryvit Márványvakolatok: A dryvit Márványvakolat márványörlemény adalékanyagból, műanyag alapú, diszperziós kötőanyaggal gyártott termék. A lábazati márványvakolat kül- és beltérben egyaránt alkalmazható. A különböző gyártási sorozatban készülő vakolóanyagok, a felhasznált természetes adalékanyagok miatt, árnyalatnyi színeltérést mutathatnak, ezért egy homlokzatfelületre, azonos gyártási sorozatszámú anyag használható fel. Különösen érvényes ez az MV1 és MV2 szín esetén és annak kevert színeinél. Anyagszükségletek: Márványvakolat Alapozóból (nem kell hígítani): 0,3 kg/m 2 Lábazati Márványvakolatból: kb. 5,5 kg/m 2 Csomagolási egységek: Márványvakolat Alapozóból: Márványvakolatból: 3, 15 kg-os műanyag vödörben 14, 28 kg-os műanyag vödrökben, bedolgozásra kész állapotban Tárolás: Mint a dryvit Vékonyvakolatoknál. Kivitelezés feltételei: Megegyeznek a Vékonyvakolatokéval. Állandóan magas nedvességtartalmú lábazatokon, a termék nem biztosít megfelelő tapadási szilárdságot. Az alapozó és a vakolat száradási- és kötési idejét nagyban befolyásolja a felhordáskor és a kötési idő alatt uralkodó környezeti hőmérséklet, páratartalom, az időjárási körülmények (eső, szél, tűző napsütés stb.) és a hordozó alap nedvességtartalma. A Márványvakolat beépítésére ideális körülmények oc, 50-60%-os relatív páratartalom.

3 Beépítési tanácsok: a felületet dryvit Márványvakolat alapozóval át kell kenni az alapozó száradása után, rozsdamentes szerszámmal kell felhordani a vakolóanyagot felhordási vastagság, egy rétegben történő alkalmazás esetén min. 3 mm, két rétegben történő felhordás esetén, mindkét rétegnél szemcseméret vastagságban. A két réteg felhordása között min. 4-5 óra száradási idő kell. a felületet rozsdamentes acél szerszámmal, még nedves állapotban alaposan tömöríteni kell és egymásra merőleges irányokban simára kell dolgozni a szilárdulási folyamat közben az először tejszerűen megjelenő felület letisztul a kötés befejeződéséig a felületet mechanikai igénybevételtől, csapóesőtől, ráfolyó nedvességtől védeni kell a szerszámok használat után vízzel azonnal letisztítandóak A készülő vakolóanyagok fehér, I-es, II-es és III-as színkategóriába tartoznak. (tételes felsorolásukat lásd a mindig aktuális Árjegyzékekben) A dryvit Szárazvakolat csak fehér színben készül. A különböző gyártási sorozatban készülő vakolóanyagok, a felhasznált természetes adalék- és töltőanyagok miatt, árnyalatnyi színeltérést mutathatnak, ezért egy homlokzatfelületre, azonos gyártási sorozatszámú anyag felhasználása javasolt. Rendszerkiegészítők: A dryvit hőszigetelő vakolatrendszer lehetséges kiegészítői: fém (alumínium) lábazati indító profil, fém (alumínium) vagy műanyag élvédő profil, vagy azok üvegháló sávval kiegészített változatai, tárcsás dübelek, homlokzati díszítő profilok. Ezek alkalmazása fokozza a rendszer esztétikai értékét, javítja a kivitelezés minőségét és a hőszigetelés tartósságát, ellenálló képességét. Kivitelezés feltételei: A hőszigetelés csak a tető szigetelése, a belső vakolási munkák befejezése és a falak kiszáradása után, utólagos hőszigetelésnél, a szükséges vakolatjavítások kiszáradása után kezdhető. A munkálatokat +5 o C alatti hőmérsékleten, tűző napsütésben, erős szélben, esőben és tartósan párás időben végezni nem szabad! Az egyes rendszerösszetevők száradási- és kötési idejét nagyban befolyásolja a felhordáskor és a kötési idő alatt uralkodó környezeti hőmérséklet, páratartalom, és az időjárási körülmények (eső, páralecsapódás, szél, tűző napsütés, stb.). Az egyes vizes bázisú rendszerösszetevőket, a teljes kötésig, csapadéktól, csapóesőtől, mechanikai hatásoktól meg kell védeni. A rendszer beépítésére ideális körülmények általában a tavaszi és az őszi mérsékelt, csapadékmentes időszakok, o C hőmérséklet %-os relatív páratartalom. Kiszerelések: dryvit Primus Ragasztó: dryvit Poralakú ragasztó: Perimeter Duo hőszigetelő lemezek csomagolása: dryvit Üvegháló: dryvit Vékonyvakolat Alapozó: dryvit Vékonyvakolatok: Hengerelt vékonyvakolatoknál: dryvit Szárazvakolat: 5, 25 kg-os műanyag vödörben 25 kg-os zsákban PE fóliában egységcsomagban 1,0 m széles tekercsekben kerül kiszerelésre 5, 20 kg-os műanyag vödörben 14, 28 kg-os 10, 20 kg-os műanyag vödrökben, bedolgozásra kész állapotban 25 kg-os zsákban Tárolás: Primus ragasztó, alapozó és vakolóanyag: +5 o C feletti hőmérsékleten, lezárva, hűvös helyen, fagytól, tűző napsütéstől védve. Zsákos termékek nem fagyveszélyesek, de fokozottan nedvességérzékenyek. Perimeter Duo lemezek: fedett tárolóban, csapadéktól, erős napsugárzástól védve.

4 Szavatossági idő: Vödrös termékeknél; a gyártás dátumától számított 18 hónap, zsákos termékeknél 3 hónap, a fenti körülmények között tárolva. A hőszigetelő lemezek védett állapotban minőségüket korlátlan ideig megőrzik. A Gyártó, a teljes dryvit rendszer alkalmazása esetén, az anyagokra legalább 5 év garanciát vállal! Beépítési vázlat: hőszigetelendő felület ellenőrzése, előkészítése indító profil felszerelése hőszigetelő lemezek szabása dryvit Primus Ragasztó cement 1:1 arányú keverékének elkészítése, vagy a dryvit Poralakú ragasztó bekeverése hőszigetelő táblák felragasztása (szükség esetén dübeles kiegészítéssel) ragasztás szilárdulása után, a hőszigetelés átcsiszolása, portalanítása élvédő profilok elhelyezése hálóbeágyazó ragasztókeverék felhordása üvegháló beágyazása hálóátfedésekkel ragasztókötés után, hálóbeágyazás átcsiszolása, portalanítása dryvit Vékonyvakolat Alapozó felhordása alapozó száradása után dryvit Vékonyvakolat felhordása, eldolgozása Részletes beépítési tanácsok a dryvit kézikönyvben. dryvit AQUA Alkalmazása fokozott nedvességterhelés esetén (pl.:lábazat). falazat ragasztó Perimeter Duo hőszigetelő üvegháló ragasztóba ágyazva alapozó vékonyvakolat TULAJDONSÁGOK: nagyobb terhelhetőség (pl.: lapburkolatos esetben) erőteljes konstrukció Szabályozó iratok: ÉMI. ÉME A-107/2000, MSZ EN 13499:2003

5 NIKECELL dryvit AQUA MŰSZAKI JELLEMZŐK A dryvit hőszigetelő vakolatrendszernél javasolt Perimeter Duo lemezvastagságok: Falszer kezet megnevezése Eredeti falvastagság Eredeti hőátbocsátási tényező Perimeter Duo vastagság Hőszigetelt Megtakarítás (cm) U e (W/m 2 K) (cm) U e (W/m 2 K) Δ% Vasbeton fal 15 3,18 8 0, ,89 8 0,38 87 Beton fal 30 2,21 8 0,40 82 Terméskő fal Mészhomoktégla Kisméretű tömör tégla Kevéslyukú tégla Soklyukú tégla B-30-as falazat 30 2,21 8 0, ,89 7 0, ,64 7 0, ,03 7 0, ,57 7 0, ,86 7 0, ,42 7 0, ,15 6 0, ,66 7 0, ,25 6 0, ,00 5 0, ,39 6 0, ,02 5 0, ,81 5 0, ,46 7 0,37 75 UNIFORM 30 1,03 5 0,40 61 POROTON 30 0,82 4 0,40 51 RÁBA 25 1,00 5 0, ,71 4 0,38 47 Salakblokk 30 1,36 6 0,40 71 Gázszilikát blokk 30 0,95 5 0, ,84 5 0,38 55 Pórusos blokktégla 30 0,60 3 0, ,49 2 0, ,43 2 0,35 19

6 Megjegyzés: falszerkezeteknél javasolt; U <= 0,4 W/m 2 K.,,U" az MSZ EN ISO 6946:1999-el bevezetett Hőátbocsátási tényező, a régi (MSZ /2:1991),,k" helyett! A hőszigetelés minimális vastagságát a hőérzeti és állagvédelmi követelmények kielégíthetősége határozza meg a fent ajánlott vastagságok esetében ezek teljesülnek a maximális vastagságot gazdaságossági vizsgálattal lehet meghatározni. A táblázatban felsorolt falszerkezetek normál falazóhabarccsal, külső, belső normál vakolattal kerültek figyelembevételre. A kimutatott megtakarítást csak a falszerkezeteken lehet figyelembe venni, ami általában kb %-a az összes hőveszteségnek (hőveszteség más szerkezeteken is jelentkezik -nyílászárók, padlók, födémek stb.) A homlokzati hőszigetelés beépítése előtt, célszerű minden esetben páratechnikai ellenőrzést végeztetni az egyedi sajátosságok figyelembevételével.
