1 ECOROCK FF Homlokzati hőszigetelő rendszer Kivitelezési útmutató RENDSZERés GYÁRTÓI

2 ECOROCK FF Homlokzati hőszigetelő rendszer a ROCKWOOL-tól. A ROCKWOOL eddig a hőszigetelő anyagok szakértőjeként volt ismert. Most továbbléptünk: megalkottuk az ECOROCK FF homlokzati hőszigetelő rendszert. Az eddig megszokott, magas minőséget ezzel a rendszer minden összetevőjére kiterjesztettük. Az ECOROCK FF homlokzati rendszer használata a fűtésszámlák érezhető csökkenésén túl tűzvédelmet, kellemes belső klímát, valamint a vakolatszínek széles választékát is biztosítja bármilyen homlokzatról is legyen szó.

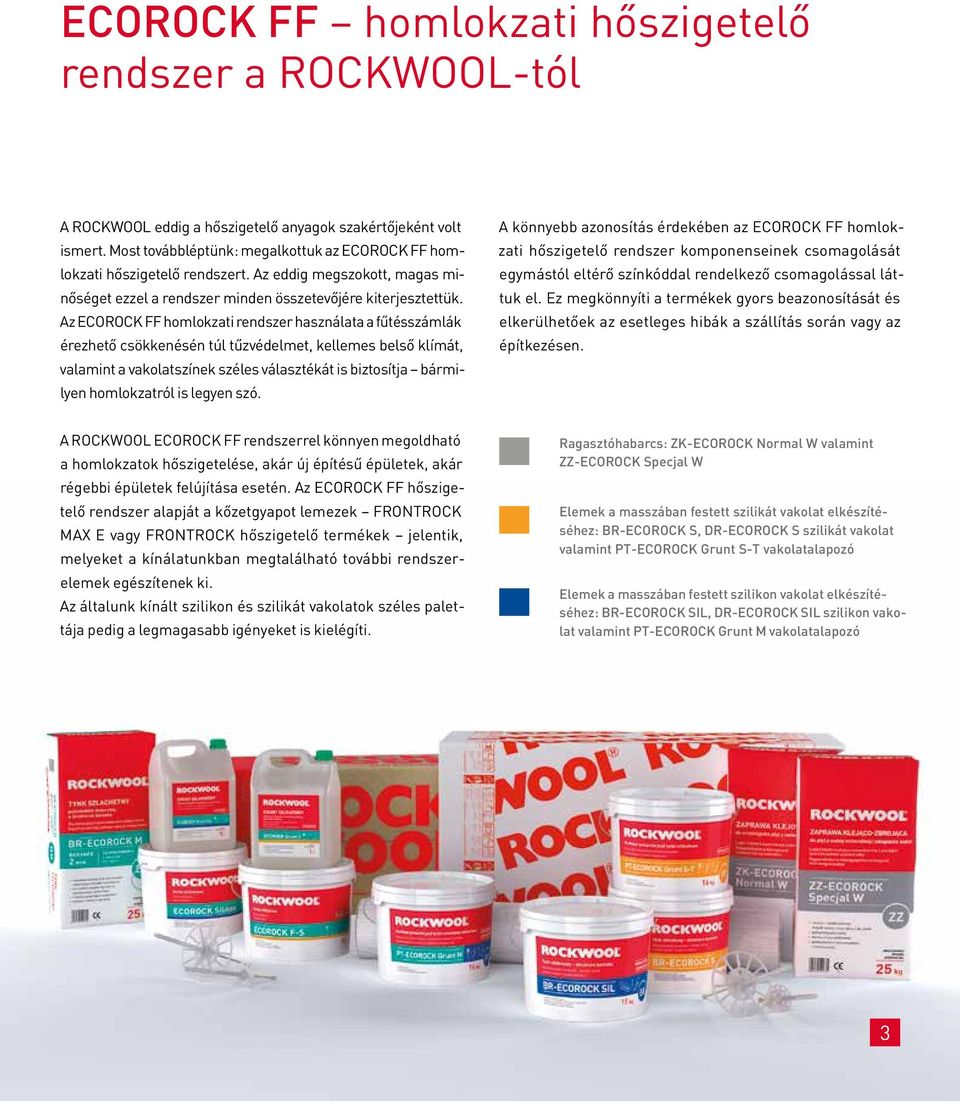

3 ECOROCK FF homlokzati hőszigetelő rendszer a ROCKWOOL-tól A ROCKWOOL eddig a hőszigetelő anyagok szakértőjeként volt ismert. Most továbbléptünk: megalkottuk az ECOROCK FF homlokzati hőszigetelő rendszert. Az eddig megszokott, magas minőséget ezzel a rendszer minden összetevőjére kiterjesztettük. Az ECOROCK FF homlokzati rendszer használata a fűtésszámlák érezhető csökkenésén túl tűzvédelmet, kellemes belső klímát, valamint a vakolatszínek széles választékát is biztosítja bármilyen homlokzatról is legyen szó. A könnyebb azonosítás érdekében az ECOROCK FF homlokzati hőszigetelő rendszer komponenseinek csomagolását egymástól eltérő színkóddal rendelkező csomagolással láttuk el. Ez megkönnyíti a termékek gyors beazonosítását és elkerülhetőek az esetleges hibák a szállítás során vagy az építkezésen. A ROCKWOOL ECOROCK FF rendszerrel könnyen megoldható a homlokzatok hőszigetelése, akár új építésű épületek, akár régebbi épületek felújítása esetén. Az ECOROCK FF hőszigetelő rendszer alapját a kőzetgyapot lemezek FRONTROCK MAX E vagy FRONTROCK hőszigetelő termékek jelentik, melyeket a kínálatunkban megtalálható további rendszerelemek egészítenek ki. Az általunk kínált szilikon és szilikát vakolatok széles palettája pedig a legmagasabb igényeket is kielégíti. Ragasztóhabarcs: ZK-ECOROCK Normal W valamint ZZ-ECOROCK Specjal W Elemek a masszában festett szilikát vakolat elkészítéséhez: BR-ECOROCK S, DR-ECOROCK S szilikát vakolat valamint PT-ECOROCK Grunt S-T vakolatalapozó Elemek a masszában festett szilikon vakolat elkészítéséhez: BR-ECOROCK SIL, DR-ECOROCK SIL szilikon vakolat valamint PT-ECOROCK Grunt M vakolatalapozó 3

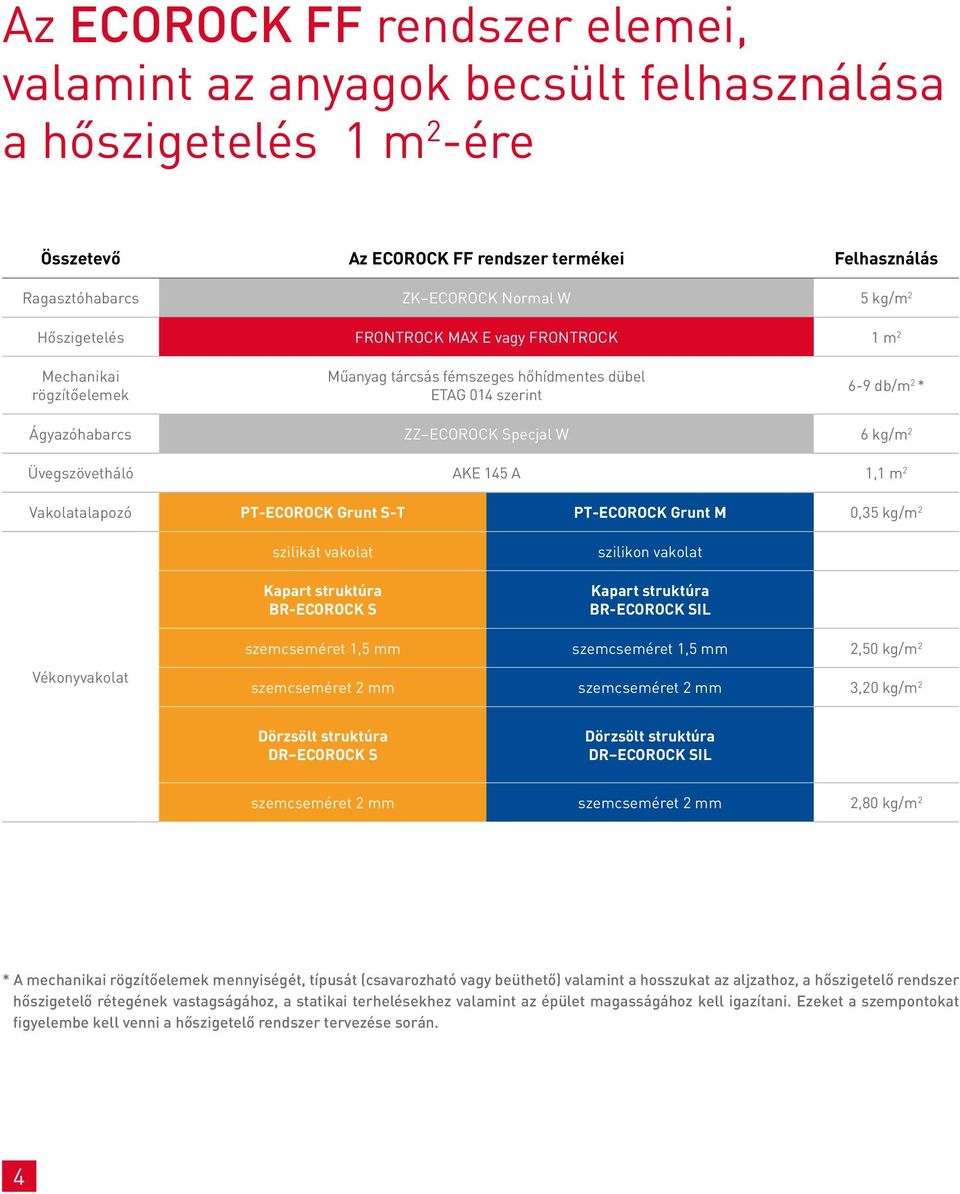

4 Az ECOROCK FF rendszer elemei, valamint az anyagok becsült felhasználása a hőszigetelés 1 m 2 -ére Összetevő Az ECOROCK FF rendszer termékei Felhasználás Ragasztóhabarcs ZK ECOROCK Normal W 5 kg/m 2 Hőszigetelés FRONTROCK MAX E vagy FRONTROCK 1 m 2 Mechanikai rögzítőelemek Műanyag tárcsás fémszeges hőhídmentes dübel ETAG 014 szerint 6-9 db/m 2 * Ágyazóhabarcs ZZ ECOROCK Specjal W 6 kg/m 2 Üvegszövetháló AKE 145 A 1,1 m 2 Vakolatalapozó PT-ECOROCK Grunt S-T PT-ECOROCK Grunt M 0,35 kg/m 2 szilikát vakolat Kapart struktúra BR-ECOROCK S szilikon vakolat Kapart struktúra BR-ECOROCK SIL szemcseméret 1,5 mm szemcseméret 1,5 mm 2,50 kg/m 2 Vékonyvakolat szemcseméret 2 mm szemcseméret 2 mm 3,20 kg/m 2 Dörzsölt struktúra DR ECOROCK S Dörzsölt struktúra DR ECOROCK SIL szemcseméret 2 mm szemcseméret 2 mm 2,80 kg/m 2 * A mechanikai rögzítőelemek mennyiségét, típusát (csavarozható vagy beüthető) valamint a hosszukat az aljzathoz, a hőszigetelő rendszer hőszigetelő rétegének vastagságához, a statikai terhelésekhez valamint az épület magasságához kell igazítani. Ezeket a szempontokat figyelembe kell venni a hőszigetelő rendszer tervezése során. 4

5 Az ECOROCK FF rendszerrel hőszigetelt épületek jellemzői: ALACSONY FŰTÉSSZÁMLA: A rendszer kimagasló hőszigetelő képességének köszönhetően alacsonyabb fűtésszámlák (hővezetési tényező 0,036 W/mK-től), TARTÓSSÁG: A rendszerelemek rendkívül tartósak, a kőzetgyapot táblák élettartama az épület élettartamával megegyezik, még változó időjárási feltételek valamint vegyi és biológiai korrózió esetén is, TŰZVÉDELEM: A rendszer legfőbb elemei a kőzetgyapot lemezek, amelyek a legmagasabb, A1 neméghetőségi besorolásúak, az egész rendszer pedig tűzterjedést megakadályozó minősítéssel rendelkezik: az ECOROCK rendszer A2 - s1 d0 minősítést kapott, azaz a tűzterjedést gátló (A2), tűz esetén füstöt nem fejlesztő (s1) és égve csepegő részecskéket nem tartalmazó rendszerről van szó (d0), PÁRAÁTERESZTÉS: Az ECOROCK rendszerrel hőszigetelt épületek homlokzatai páraáteresztőek, amivel elkerülhető a penészesedés és biztosított a helyiségek egészséges mikroklímája, SZÉLES SZÍNVÁLASZTÉK: Az ECOROCK rendszer közel 200 féle vakolatszínt kínál, SZÉLES KÖRŰ ALKALMAZHATÓSÁG AZ ALAPFELÜLETE- KEN: betonon, pórusbeton falakon, égetett kerámia falazóelemeken, szárazépítő lemezeken is alkalmazható, AZ ALKALMAZOTT ANYAGOK GARANTÁLT MINŐSÉGE, A RENDSZERELEMEK TÖKÉLETES ÖSSZHANGJA: Az ECOROCK FF homlokzati rendszer abban is egyedülálló a piacon, hogy mind a vakolati rendszert, mind pedig a hőszigetelést ugyanaz a gyártó gyártja, forgalmazza, gyártói garanciát is vállalva a rendszergarancián felül, TELJES MEGFELELÉS az Európai Műszaki Engedélyben leírtaknak (ETA-12/0044). 1. FRONTROCK MAX E lemez, vastagság 20 cm, 2. Vázkerámia falazóelem, vastagság 30 cm, 3. ECOROCK S szilikát vakolat vagy, ECOROCK SIL szilikon vakolat. 5

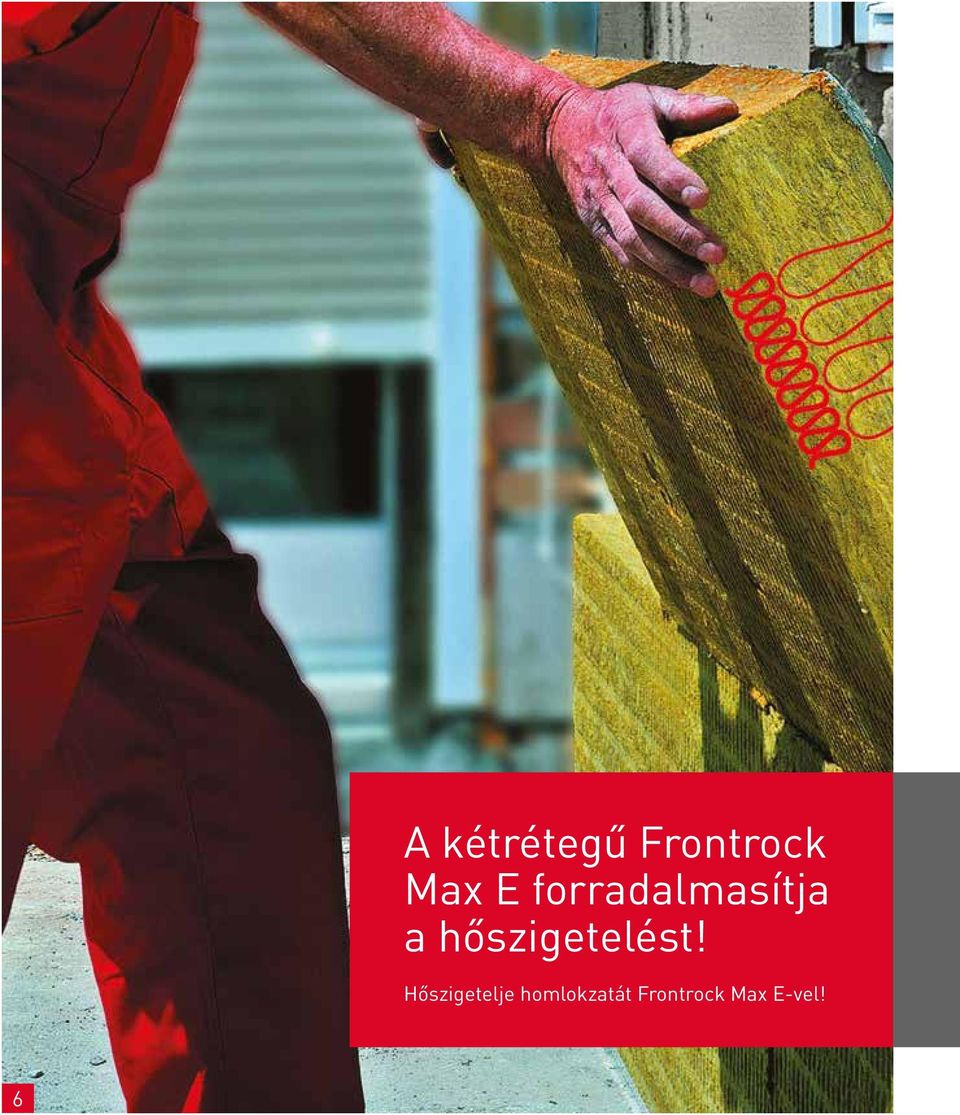

6 A kétrétegű Frontrock Max E forradalmasítja a hőszigetelést! Hőszigetelje homlokzatát Frontrock Max E-vel! 6

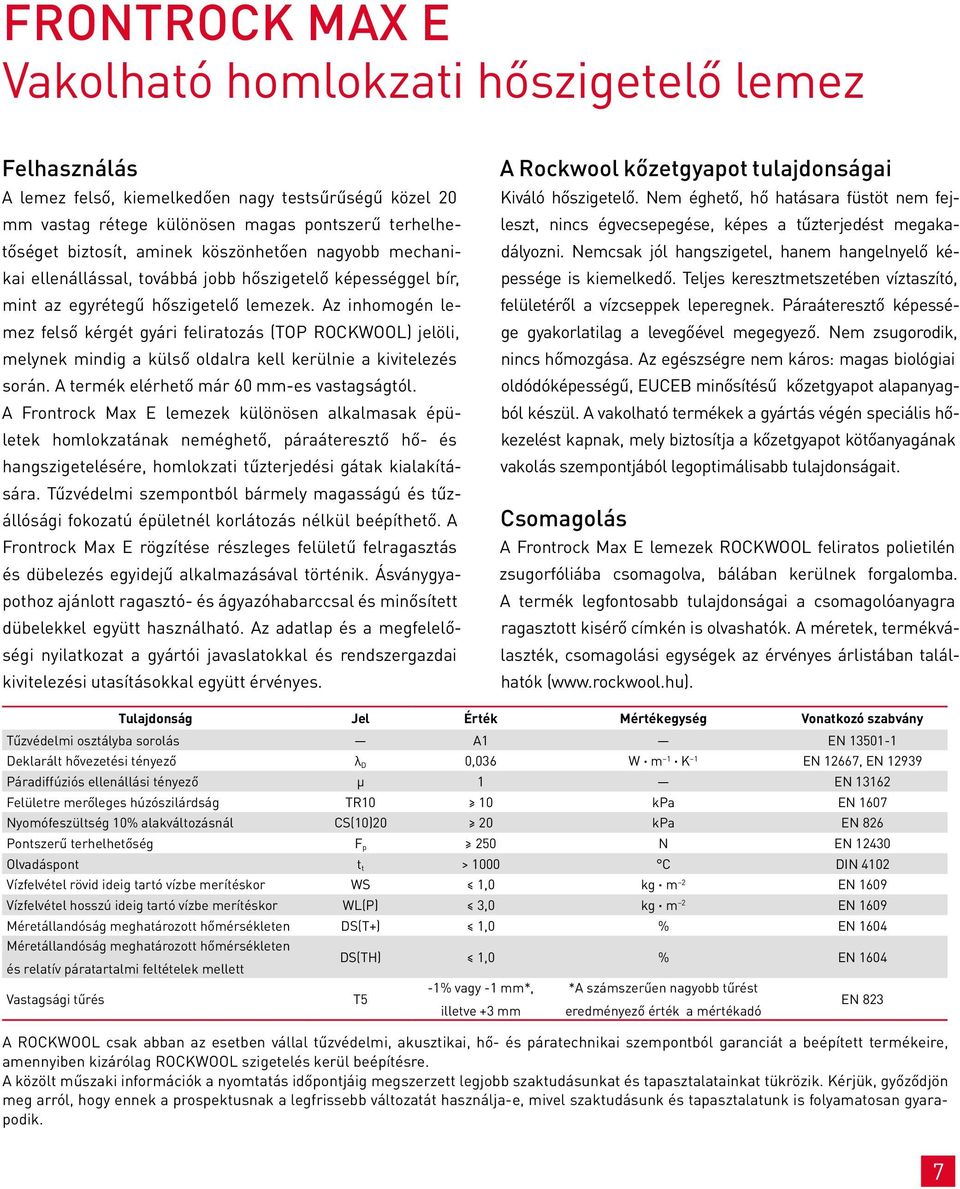

7 Frontrock Max E Vakolható homlokzati hőszigetelő lemez Felhasználás A lemez felső, kiemelkedően nagy testsűrűségű közel 20 mm vastag rétege különösen magas pontszerű terhelhetőséget biztosít, aminek köszönhetően nagyobb mechanikai ellenállással, továbbá jobb hőszigetelő képességgel bír, mint az egyrétegű hőszigetelő lemezek. Az inhomogén lemez felső kérgét gyári feliratozás (Top Rockwool) jelöli, melynek mindig a külső oldalra kell kerülnie a kivitelezés során. A termék elérhető már 60 mm-es vastagságtól. A Frontrock Max E lemezek különösen alkalmasak épületek homlokzatának neméghető, páraáteresztő hő- és hangszigetelésére, homlokzati tűzterjedési gátak kialakítására. Tűzvédelmi szempontból bármely magasságú és tűzállósági fokozatú épületnél korlátozás nélkül beépíthető. A Frontrock Max E rögzítése részleges felületű felragasztás és dübelezés egyidejű alkalmazásával történik. Ásványgyapothoz ajánlott ragasztó- és ágyazóhabarccsal és minősített dübelekkel együtt használható. Az adatlap és a megfelelőségi nyilatkozat a gyártói javaslatokkal és rendszergazdai kivitelezési utasításokkal együtt érvényes. A Rockwool kőzetgyapot tulajdonságai Kiváló hőszigetelő. Nem éghető, hő hatásara füstöt nem fejleszt, nincs égvecsepegése, képes a tűzterjedést megakadályozni. Nemcsak jól hangszigetel, hanem hangelnyelő képessége is kiemelkedő. Teljes keresztmetszetében víztaszító, felületéről a vízcseppek leperegnek. Páraáteresztő képessége gyakorlatilag a levegőével megegyező. Nem zsugorodik, nincs hőmozgása. Az egészségre nem káros: magas biológiai oldódóképességű, EUCEB minősítésű kőzetgyapot alapanyagból készül. A vakolható termékek a gyártás végén speciális hőkezelést kapnak, mely biztosítja a kőzetgyapot kötőanyagának vakolás szempontjából legoptimálisabb tulajdonságait. Csomagolás A Frontrock Max E lemezek Rockwool feliratos polietilén zsugorfóliába csomagolva, bálában kerülnek forgalomba. A termék legfontosabb tulajdonságai a csomagolóanyagra ragasztott kisérő címkén is olvashatók. A méretek, termékválaszték, csomagolási egységek az érvényes árlistában találhatók ( Tulajdonság Jel Érték Mértékegység Vonatkozó szabvány Tűzvédelmi osztályba sorolás A1 EN Deklarált hővezetési tényező λ D 0,036 W m 1 K 1 EN 12667, EN Páradiffúziós ellenállási tényező µ 1 EN Felületre merőleges húzószilárdság TR10 10 kpa EN 1607 Nyomófeszültség 10% alakváltozásnál CS(10)20 20 kpa EN 826 Pontszerű terhelhetőség F p 250 N EN Olvadáspont t t > 1000 C DIN 4102 Vízfelvétel rövid ideig tartó vízbe merítéskor WS 1,0 kg m 2 EN 1609 Vízfelvétel hosszú ideig tartó vízbe merítéskor WL(P) 3,0 kg m 2 EN 1609 Méretállandóság meghatározott hőmérsékleten DS(T+) 1,0 % EN 1604 Méretállandóság meghatározott hőmérsékleten és relatív páratartalmi feltételek mellett Vastagsági tűrés DS(TH) 1,0 % EN 1604 T5-1% vagy -1 mm*, illetve +3 mm *A számszerűen nagyobb tűrést eredményező érték a mértékadó A Rockwool csak abban az esetben vállal tűzvédelmi, akusztikai, hő- és páratechnikai szempontból garanciát a beépített termékeire, amennyiben kizárólag Rockwool szigetelés kerül beépítésre. A közölt műszaki információk a nyomtatás időpontjáig megszerzett legjobb szaktudásunkat és tapasztalatainkat tükrözik. Kérjük, győződjön meg arról, hogy ennek a prospektusnak a legfrissebb változatát használja-e, mivel szaktudásunk és tapasztalatunk is folyamatosan gyarapodik. EN 823 7

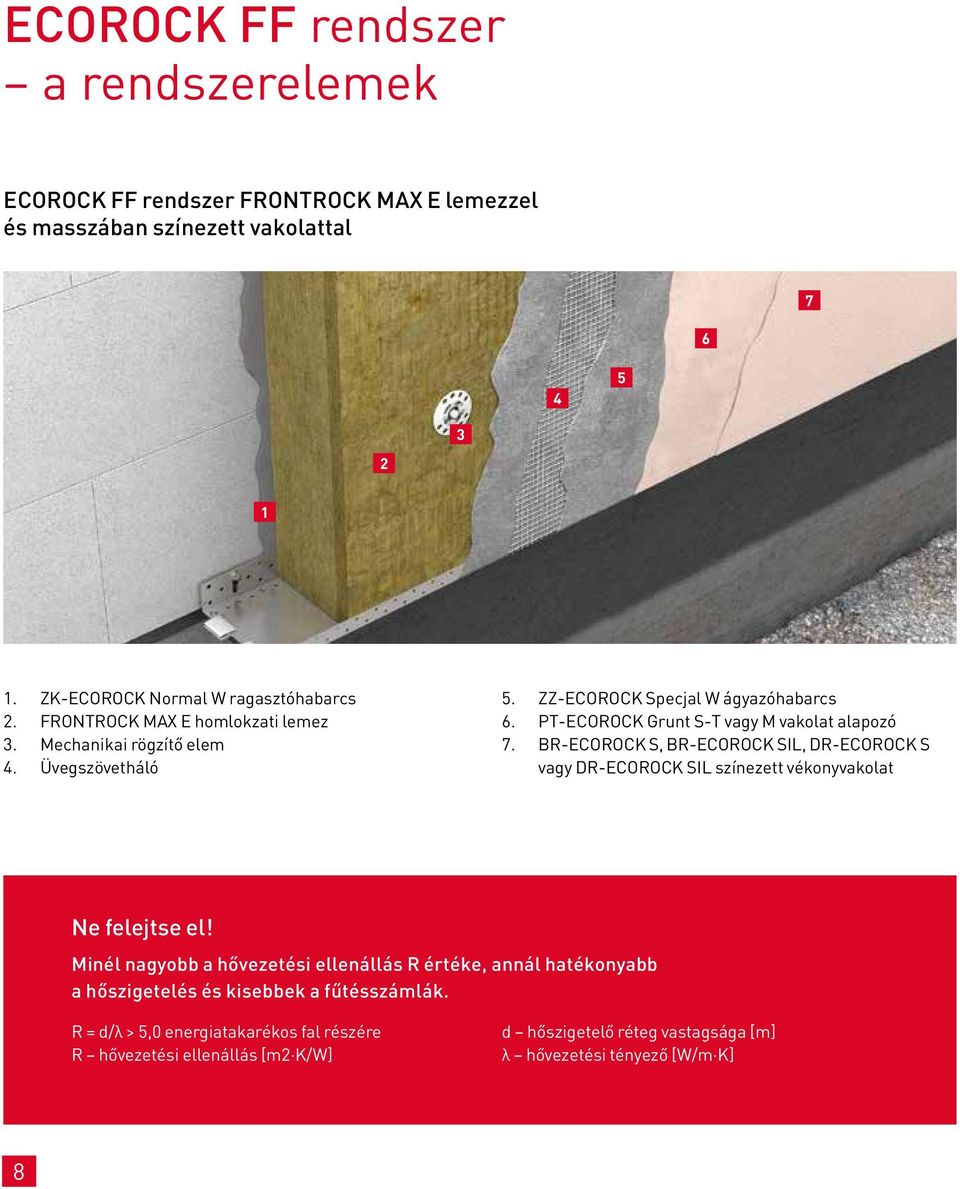

8 ECOROCK FF rendszer a rendszerelemek ECOROCK FF rendszer FRONTROCK MAX E lemezzel és masszában színezett vakolattal ZK-ECOROCK Normal W ragasztóhabarcs 2. FRONTROCK MAX E homlokzati lemez 3. Mechanikai rögzítő elem 4. Üvegszövetháló 5. ZZ-ECOROCK Specjal W ágyazóhabarcs 6. PT-ECOROCK Grunt S-T vagy M vakolat alapozó 7. BR-ECOROCK S, BR-ECOROCK SIL, DR-ECOROCK S vagy DR-ECOROCK SIL színezett vékonyvakolat Ne felejtse el! Minél nagyobb a hővezetési ellenállás R értéke, annál hatékonyabb a hőszigetelés és kisebbek a fűtésszámlák. R = d/λ > 5,0 energiatakarékos fal részére R hővezetési ellenállás [m2 K/W] d hőszigetelő réteg vastagsága [m] λ hővezetési tényező [W/m K] 8

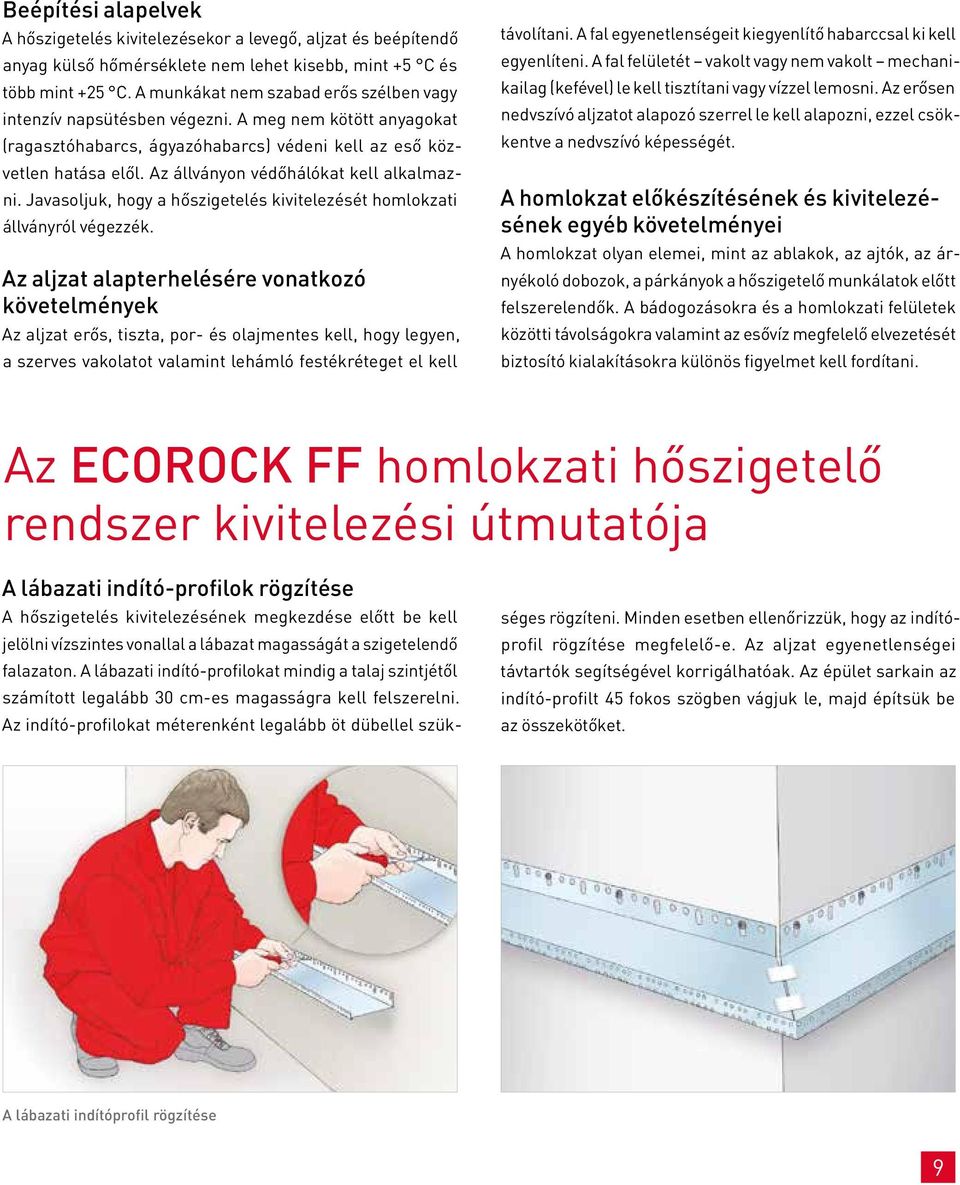

9 Beépítési alapelvek A hőszigetelés kivitelezésekor a levegő, aljzat és beépítendő anyag külső hőmérséklete nem lehet kisebb, mint +5 C és több mint +25 C. A munkákat nem szabad erős szélben vagy intenzív napsütésben végezni. A meg nem kötött anyagokat (ragasztóhabarcs, ágyazóhabarcs) védeni kell az eső közvetlen hatása elől. Az állványon védőhálókat kell alkalmazni. Javasoljuk, hogy a hőszigetelés kivitelezését homlokzati állványról végezzék. Az aljzat alapterhelésére vonatkozó követelmények Az aljzat erős, tiszta, por- és olajmentes kell, hogy legyen, a szerves vakolatot valamint lehámló festékréteget el kell távolítani. A fal egyenetlenségeit kiegyenlítő habarccsal ki kell egyenlíteni. A fal felületét vakolt vagy nem vakolt mechanikailag (kefével) le kell tisztítani vagy vízzel lemosni. Az erősen nedvszívó aljzatot alapozó szerrel le kell alapozni, ezzel csökkentve a nedvszívó képességét. A homlokzat előkészítésének és kivitelezésének egyéb követelményei A homlokzat olyan elemei, mint az ablakok, az ajtók, az árnyékoló dobozok, a párkányok a hőszigetelő munkálatok előtt felszerelendők. A bádogozásokra és a homlokzati felületek közötti távolságokra valamint az esővíz megfelelő elvezetését biztosító kialakításokra különös figyelmet kell fordítani. Az ECOROCK FF homlokzati hőszigetelő rendszer kivitelezési útmutatója A lábazati indító-profilok rögzítése A hőszigetelés kivitelezésének megkezdése előtt be kell jelölni vízszintes vonallal a lábazat magasságát a szigetelendő falazaton. A lábazati indító-profilokat mindig a talaj szintjétől számított legalább 30 cm-es magasságra kell felszerelni. Az indító-profilokat méterenként legalább öt dübellel szük- séges rögzíteni. Minden esetben ellenőrizzük, hogy az indítóprofil rögzítése megfelelő-e. Az aljzat egyenetlenségei távtartók segítségével korrigálhatóak. Az épület sarkain az indító-profilt 45 fokos szögben vágjuk le, majd építsük be az összekötőket. A lábazati indítóprofil rögzítése 9

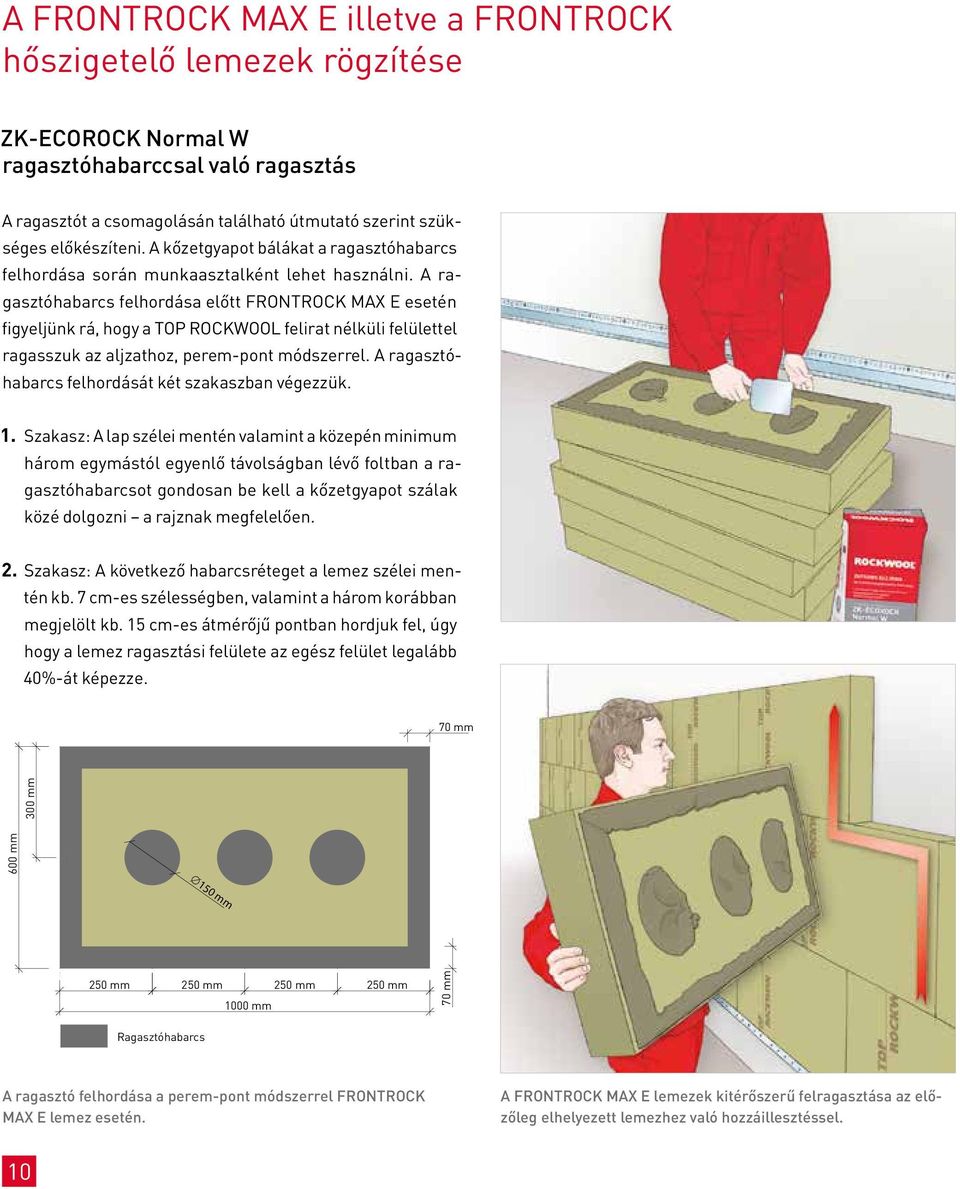

10 A FRONTROCK MAX E illetve a FRONTROCK hőszigetelő lemezek rögzítése ZK-ECOROCK Normal W ragasztóhabarccsal való ragasztás A ragasztót a csomagolásán található útmutató szerint szükséges előkészíteni. A kőzetgyapot bálákat a ragasztóhabarcs felhordása során munkaasztalként lehet használni. A ragasztóhabarcs felhordása előtt FRONTROCK MAX E esetén figyeljünk rá, hogy a TOP ROCKWOOL felirat nélküli felülettel ragasszuk az aljzathoz, perem-pont módszerrel. A ragasztóhabarcs felhordását két szakaszban végezzük. 1. Szakasz: A lap szélei mentén valamint a közepén minimum három egymástól egyenlő távolságban lévő foltban a ragasztóhabarcsot gondosan be kell a kőzetgyapot szálak közé dolgozni a rajznak megfelelően. 2. Szakasz: A következő habarcsréteget a lemez szélei mentén kb. 7 cm-es szélességben, valamint a három korábban megjelölt kb. 15 cm-es átmérőjű pontban hordjuk fel, úgy hogy a lemez ragasztási felülete az egész felület legalább 40%-át képezze. 70 mm 600 mm 300 mm 150 mm 250 mm 250 mm 250 mm 250 mm 1000 mm 70 mm Ragasztóhabarcs A ragasztó felhordása a perem-pont módszerrel FRONTROCK MAX E lemez esetén. A FRONTROCK MAX E lemezek kitérőszerű felragasztása az előzőleg elhelyezett lemezhez való hozzáillesztéssel. 10

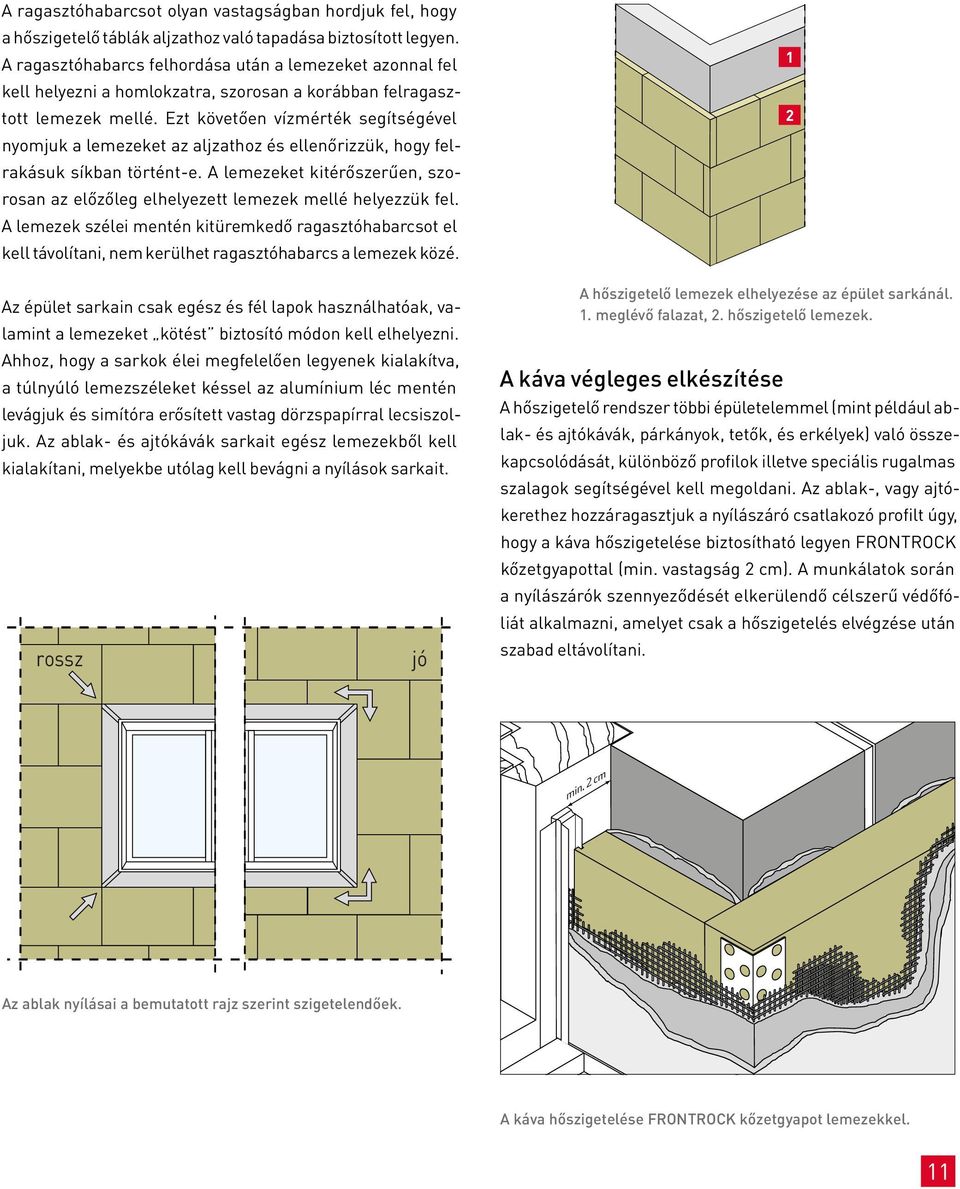

11 A ragasztóhabarcsot olyan vastagságban hordjuk fel, hogy a hőszigetelő táblák aljzathoz való tapadása biztosított legyen. A ragasztóhabarcs felhordása után a lemezeket azonnal fel kell helyezni a homlokzatra, szorosan a korábban felragasztott lemezek mellé. Ezt követően vízmérték segítségével nyomjuk a lemezeket az aljzathoz és ellenőrizzük, hogy felrakásuk síkban történt-e. A lemezeket kitérőszerűen, szorosan az előzőleg elhelyezett lemezek mellé helyezzük fel. A lemezek szélei mentén kitüremkedő ragasztóhabarcsot el kell távolítani, nem kerülhet ragasztóhabarcs a lemezek közé. Az épület sarkain csak egész és fél lapok használhatóak, valamint a lemezeket kötést biztosító módon kell elhelyezni. Ahhoz, hogy a sarkok élei megfelelően legyenek kialakítva, a túlnyúló lemezszéleket késsel az alumínium léc mentén levágjuk és simítóra erősített vastag dörzspapírral lecsiszoljuk. Az ablak- és ajtókávák sarkait egész lemezekből kell kialakítani, melyekbe utólag kell bevágni a nyílások sarkait. rossz jó A hőszigetelő lemezek elhelyezése az épület sarkánál. 1. meglévő falazat, 2. hőszigetelő lemezek. A káva végleges elkészítése A hőszigetelő rendszer többi épületelemmel (mint például ablak- és ajtókávák, párkányok, tetők, és erkélyek) való összekapcsolódását, különböző profilok illetve speciális rugalmas szalagok segítségével kell megoldani. Az ablak-, vagy ajtókerethez hozzáragasztjuk a nyílászáró csatlakozó profilt úgy, hogy a káva hőszigetelése biztosítható legyen FRONTROCK kőzetgyapottal (min. vastagság 2 cm). A munkálatok során a nyílászárók szennyeződését elkerülendő célszerű védőfóliát alkalmazni, amelyet csak a hőszigetelés elvégzése után szabad eltávolítani. 1 2 min. 2 cm Az ablak nyílásai a bemutatott rajz szerint szigetelendőek. A káva hőszigetelése FRONTROCK kőzetgyapot lemezekkel. 11

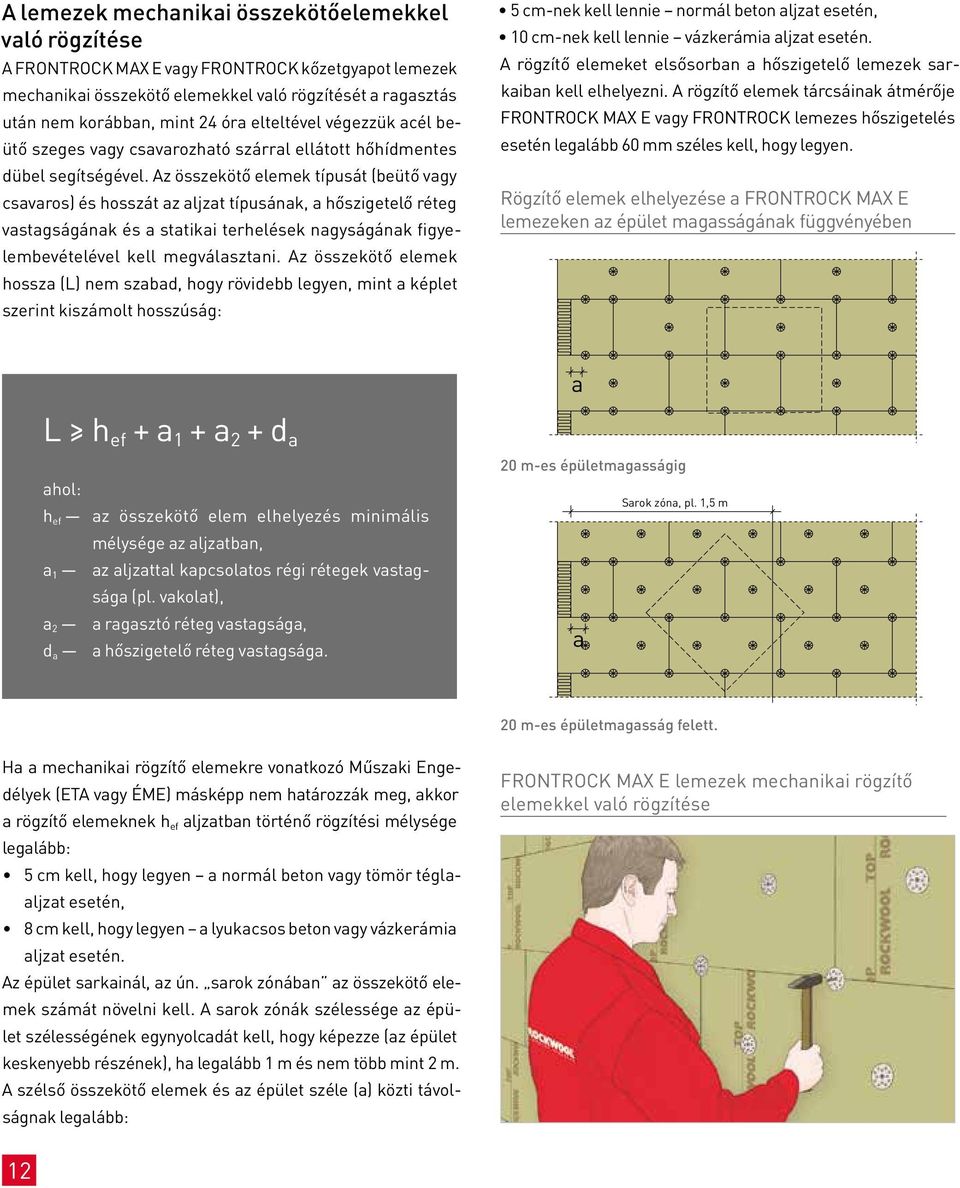

12 A lemezek mechanikai összekötőelemekkel való rögzítése A FRONTROCK MAX E vagy FRONTROCK kőzetgyapot lemezek mechanikai összekötő elemekkel való rögzítését a ragasztás után nem korábban, mint 24 óra elteltével végezzük acél beütő szeges vagy csavarozható szárral ellátott hőhídmentes dübel segítségével. Az összekötő elemek típusát (beütő vagy csavaros) és hosszát az aljzat típusának, a hőszigetelő réteg vastagságának és a statikai terhelések nagyságának figyelembevételével kell megválasztani. Az összekötő elemek hossza (L) nem szabad, hogy rövidebb legyen, mint a képlet szerint kiszámolt hosszúság: 5 cm-nek kell lennie normál beton aljzat esetén, 10 cm-nek kell lennie vázkerámia aljzat esetén. A rögzítő elemeket elsősorban a hőszigetelő lemezek sarkaiban kell elhelyezni. A rögzítő elemek tárcsáinak átmérője FRONTROCK MAX E vagy FRONTROCK lemezes hőszigetelés esetén legalább 60 mm széles kell, hogy legyen. Rögzítő elemek elhelyezése a FRONTROCK MAX E lemezeken az épület magasságának függvényében a L h ef + a 1 + a 2 + d a ahol: h ef az összekötő elem elhelyezés minimális mélysége az aljzatban, a 1 az aljzattal kapcsolatos régi rétegek vastagsága (pl. vakolat), a 2 a ragasztó réteg vastagsága, d a a hőszigetelő réteg vastagsága. 20 m-es épületmagasságig a Sarok zóna, pl. 1,5 m 20 m-es épületmagasság felett. Ha a mechanikai rögzítő elemekre vonatkozó Műszaki Engedélyek (ETA vagy ÉME) másképp nem határozzák meg, akkor a rögzítő elemeknek h ef aljzatban történő rögzítési mélysége legalább: 5 cm kell, hogy legyen a normál beton vagy tömör téglaaljzat esetén, 8 cm kell, hogy legyen a lyukacsos beton vagy vázkerámia aljzat esetén. Az épület sarkainál, az ún. sarok zónában az összekötő elemek számát növelni kell. A sarok zónák szélessége az épület szélességének egynyolcadát kell, hogy képezze (az épület keskenyebb részének), ha legalább 1 m és nem több mint 2 m. A szélső összekötő elemek és az épület széle (a) közti távolságnak legalább: FRONTROCK MAX E lemezek mechanikai rögzítő elemekkel való rögzítése 12

13 Az ágyazóréteg elkészítése Az ágyazóhabarcsot a csomagolásán található útmutató szerint szükséges előkészíteni. A ZZ-ECOROCK Specjal W ágyazóhabarcs felhordása előtt az összes ablak- és ajtónyílás (káva) hőszigetelő rendszerhez való csatlakozását profilokkal szükséges biztosítani. A ablak- és ajtónyílások káváinak sarkait műanyag, vagy alumínium üvegszövethálós sarokvédő szegéllyel szükséges megvédeni a későbbi sérülésektől. 1 A Az ablak- és ajtónyílások sarkainál történő diagonális megerősítésnél, a 35 x 20 cm-es üvegszövetháló csíkot 45 fokos szögben szükséges felragasztani az ágyazóhabarcs rétegbe, mivel ezeken a helyeken repedéseket okozó nagyobb feszültségek keletkeznek. Azokon a helyeken, ahol a háló csíkok beágya cm 35 cm zásra kerültek, az ágyazóhabarcs felesleget el kell távolítani. A részlet AZ ÜVEGSZÖVETHÁLÓ RAGASZTÁSI MÓDJA AZ ABLAK- ÉS AJTÓNYÍLÁSOKNÁL. 1. a nyílás sarkait erősítő üvegszövethálós profil 2. üvegszövetháló csík (a háló csíkot a sarok pereméhez kell illeszteni) 3. az üvegszövethálóval védett ablakkáva Az ágyazóhabarcs felhordásának első szakasza az ásványgyapot felületének alapozása az ágyazóhabarcs vékony rétegével, melyet a glettvas sima oldalával kell a kőzetgyapotra felhordani. A második szakaszban, a megalapozott felület kiszáradása után, a glettvas 10 x 10 mm-es fogas oldalával hordjuk fel rá az ágyazóhabarcsot, így a felületen csak a szükséges mennyiségű habarcs marad. Az egyenletes vastagságú, frissen felhordott ágyazóhabarcsba fentről lefelé gyűrődésmentesen kell az üvegszövethálót beágyazni. Külön figyelmet kell fordítani a megfelelő átlapolásra (legalább 10 cm). A habarcsot az üvegszövetháló felett le kell simítani, a helyesen beágyazott háló az ágyazóhabarcs alatt nem látható. 13

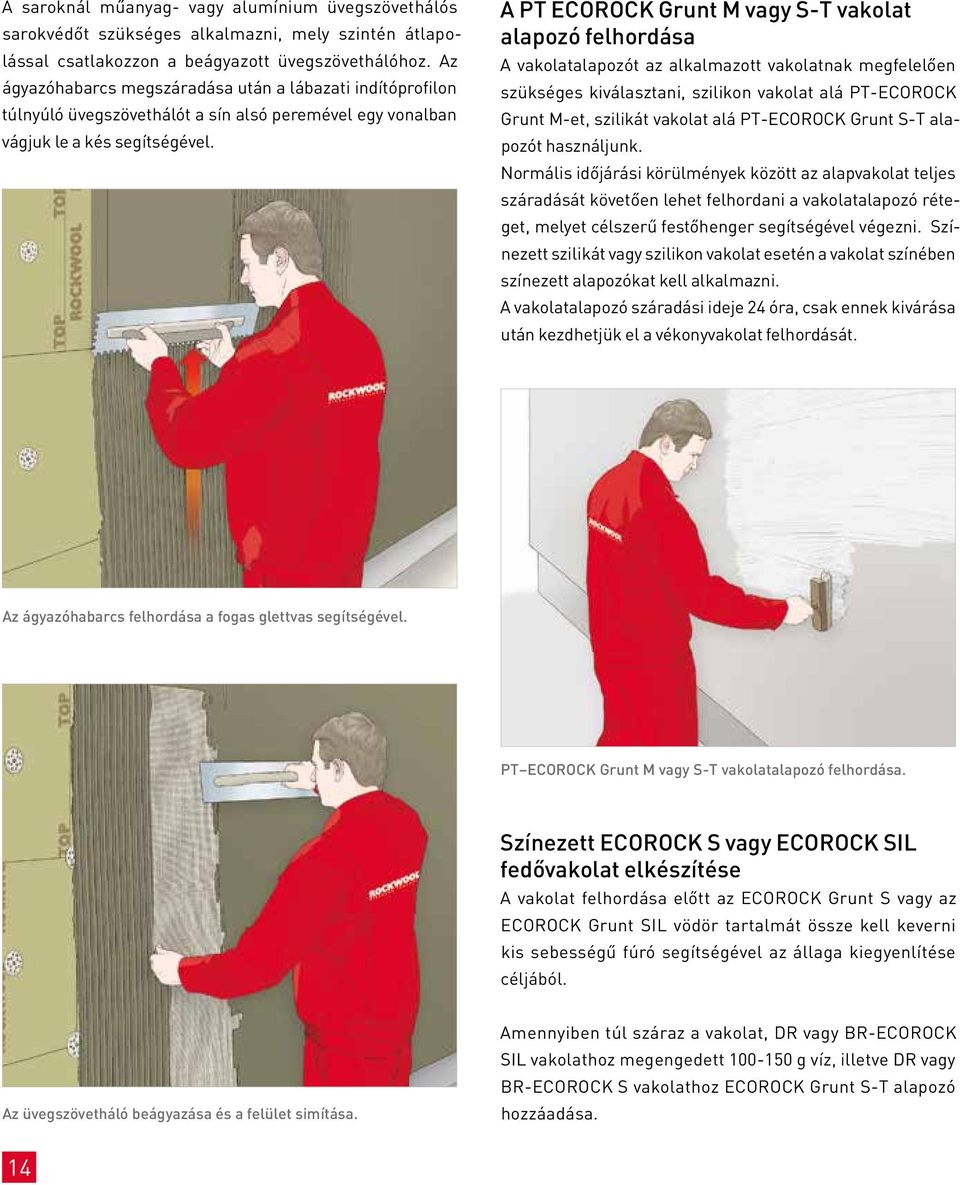

14 A saroknál műanyag- vagy alumínium üvegszövethálós sarokvédőt szükséges alkalmazni, mely szintén átlapolással csatlakozzon a beágyazott üvegszövethálóhoz. Az ágyazóhabarcs megszáradása után a lábazati indítóprofilon túlnyúló üvegszövethálót a sín alsó peremével egy vonalban vágjuk le a kés segítségével. A PT ECOROCK Grunt M vagy S-T vakolat alapozó felhordása A vakolatalapozót az alkalmazott vakolatnak megfelelően szükséges kiválasztani, szilikon vakolat alá PT-ECOROCK Grunt M-et, szilikát vakolat alá PT-ECOROCK Grunt S-T alapozót használjunk. Normális időjárási körülmények között az alapvakolat teljes száradását követően lehet felhordani a vakolatalapozó réteget, melyet célszerű festőhenger segítségével végezni. Színezett szilikát vagy szilikon vakolat esetén a vakolat színében színezett alapozókat kell alkalmazni. A vakolatalapozó száradási ideje 24 óra, csak ennek kivárása után kezdhetjük el a vékonyvakolat felhordását. Az ágyazóhabarcs felhordása a fogas glettvas segítségével. PT ECOROCK Grunt M vagy S-T vakolatalapozó felhordása. Színezett ECOROCK S vagy ECOROCK SIL fedővakolat elkészítése A vakolat felhordása előtt az ECOROCK Grunt S vagy az ECOROCK Grunt SIL vödör tartalmát össze kell keverni kis sebességű fúró segítségével az állaga kiegyenlítése céljából. Az üvegszövetháló beágyazása és a felület simítása. Amennyiben túl száraz a vakolat, DR vagy BR-ECOROCK SIL vakolathoz megengedett g víz, illetve DR vagy BR-ECOROCK S vakolathoz ECOROCK Grunt S-T alapozó hozzáadása. 14

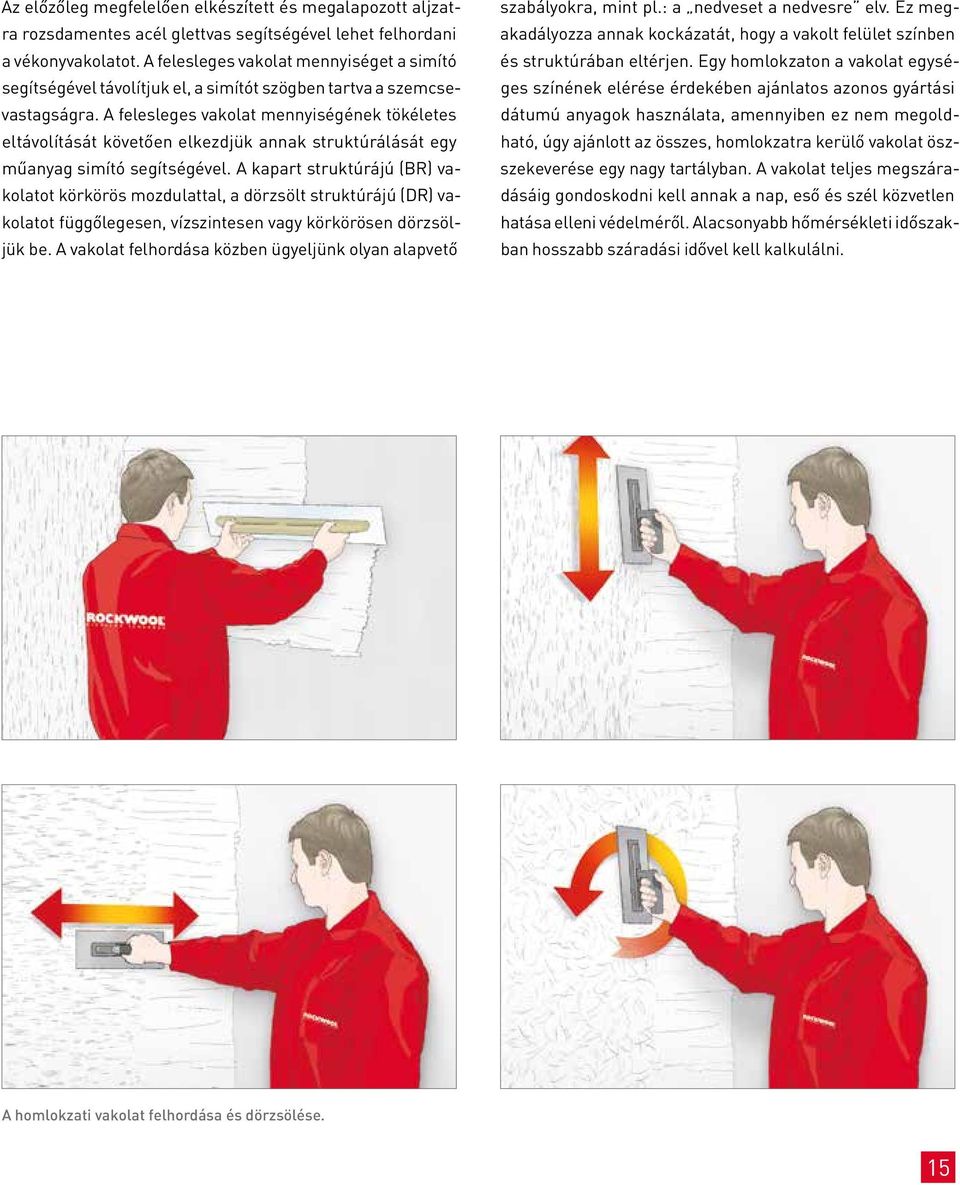

15 Az előzőleg megfelelően elkészített és megalapozott aljzatra rozsdamentes acél glettvas segítségével lehet felhordani a vékonyvakolatot. A felesleges vakolat mennyiséget a simító segítségével távolítjuk el, a simítót szögben tartva a szemcsevastagságra. A felesleges vakolat mennyiségének tökéletes eltávolítását követően elkezdjük annak struktúrálását egy műanyag simító segítségével. A kapart struktúrájú (BR) vakolatot körkörös mozdulattal, a dörzsölt struktúrájú (DR) vakolatot függőlegesen, vízszintesen vagy körkörösen dörzsöljük be. A vakolat felhordása közben ügyeljünk olyan alapvető szabályokra, mint pl.: a nedveset a nedvesre elv. Ez megakadályozza annak kockázatát, hogy a vakolt felület színben és struktúrában eltérjen. Egy homlokzaton a vakolat egységes színének elérése érdekében ajánlatos azonos gyártási dátumú anyagok használata, amennyiben ez nem megoldható, úgy ajánlott az összes, homlokzatra kerülő vakolat öszszekeverése egy nagy tartályban. A vakolat teljes megszáradásáig gondoskodni kell annak a nap, eső és szél közvetlen hatása elleni védelméről. Alacsonyabb hőmérsékleti időszakban hosszabb száradási idővel kell kalkulálni. A homlokzati vakolat felhordása és dörzsölése. 15

16 Hőszigetelési kivitelezési elvek: 1 Olvassa el a gyártó utasításait 4 A munkahelyen biztosítson megfelelő szellőzést 2 Viseljen megfelelő munkaruhát 5 A kőzetgyapotot éles késsel vágja, ne használjon ollót 3 Erős szél esetén viseljen 6 A munka elvégzése után mossa meg védő szemüveget a kezét és seperje le a munkaruháját 16

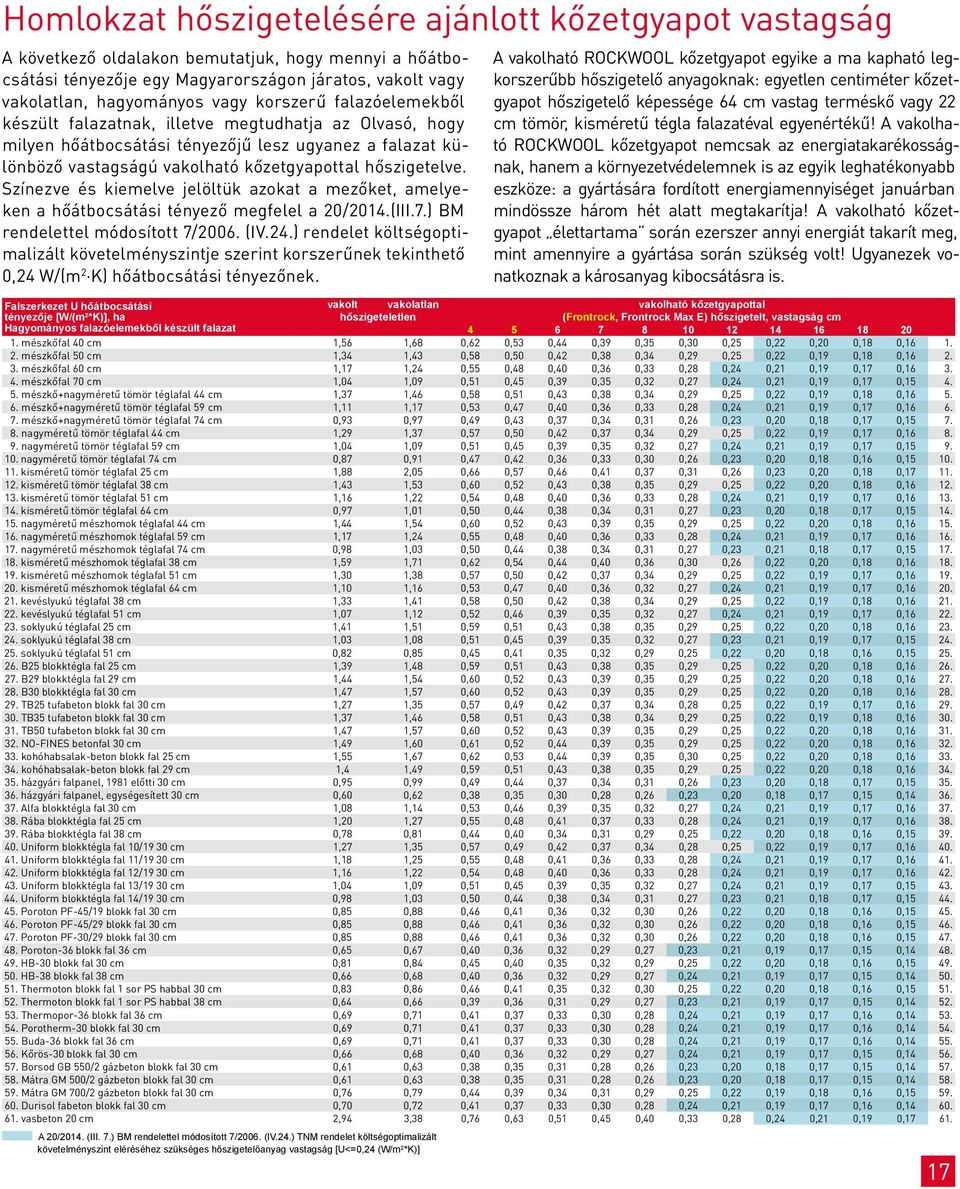

17 Homlokzat hőszigetelésére ajánlott kőzetgyapot vastagság A következő oldalakon bemutatjuk, hogy mennyi a hőátbocsátási tényezője egy Magyarországon járatos, vakolt vagy vakolatlan, hagyományos vagy korszerű falazóelemekből készült falazatnak, illetve megtudhatja az Olvasó, hogy milyen hőátbocsátási tényezőjű lesz ugyanez a falazat különböző vastagságú vakolható kőzetgyapottal hőszigetelve. Szí nez ve és ki emel ve je löl tük azo kat a me ző ket, ame lyeken a hőát boc sátási té nye ző megfelel a 20/2014.(III.7.) BM rendelettel módosított 7/2006. (IV.24.) rendelet költségoptimalizált követelményszintje szerint kor sze rű nek te kint he tő 0,24 W/(m 2 K) hőátbocsátási tényezőnek. Falszerkezet U hőátbocsátási vakolt vakolatlan vakolható kőzetgyapottal tényezője [W/(m 2 *K)], ha hőszigeteletlen (Frontrock, Frontrock Max E) hőszigetelt, vastagság cm Hagyományos falazóelemekből készült falazat mészkőfal 40 cm 1,56 1,68 0,62 0,53 0,44 0,39 0,35 0,30 0,25 0,22 0,20 0,18 0, mészkőfal 50 cm 1,34 1,43 0,58 0,50 0,42 0,38 0,34 0,29 0,25 0,22 0,19 0,18 0, mészkőfal 60 cm 1,17 1,24 0,55 0,48 0,40 0,36 0,33 0,28 0,24 0,21 0,19 0,17 0, mészkőfal 70 cm 1,04 1,09 0,51 0,45 0,39 0,35 0,32 0,27 0,24 0,21 0,19 0,17 0, mészkő+nagyméretű tömör téglafal 44 cm 1,37 1,46 0,58 0,51 0,43 0,38 0,34 0,29 0,25 0,22 0,19 0,18 0, mészkő+nagyméretű tömör téglafal 59 cm 1,11 1,17 0,53 0,47 0,40 0,36 0,33 0,28 0,24 0,21 0,19 0,17 0, mészkő+nagyméretű tömör téglafal 74 cm 0,93 0,97 0,49 0,43 0,37 0,34 0,31 0,26 0,23 0,20 0,18 0,17 0, nagyméretű tömör téglafal 44 cm 1,29 1,37 0,57 0,50 0,42 0,37 0,34 0,29 0,25 0,22 0,19 0,17 0, nagyméretű tömör téglafal 59 cm 1,04 1,09 0,51 0,45 0,39 0,35 0,32 0,27 0,24 0,21 0,19 0,17 0, nagyméretű tömör téglafal 74 cm 0,87 0,91 0,47 0,42 0,36 0,33 0,30 0,26 0,23 0,20 0,18 0,16 0, kisméretű tömör téglafal 25 cm 1,88 2,05 0,66 0,57 0,46 0,41 0,37 0,31 0,26 0,23 0,20 0,18 0, kisméretű tömör téglafal 38 cm 1,43 1,53 0,60 0,52 0,43 0,38 0,35 0,29 0,25 0,22 0,20 0,18 0, kisméretű tömör téglafal 51 cm 1,16 1,22 0,54 0,48 0,40 0,36 0,33 0,28 0,24 0,21 0,19 0,17 0, kisméretű tömör téglafal 64 cm 0,97 1,01 0,50 0,44 0,38 0,34 0,31 0,27 0,23 0,20 0,18 0,17 0, nagyméretű mészhomok téglafal 44 cm 1,44 1,54 0,60 0,52 0,43 0,39 0,35 0,29 0,25 0,22 0,20 0,18 0, nagyméretű mészhomok téglafal 59 cm 1,17 1,24 0,55 0,48 0,40 0,36 0,33 0,28 0,24 0,21 0,19 0,17 0, nagyméretű mészhomok téglafal 74 cm 0,98 1,03 0,50 0,44 0,38 0,34 0,31 0,27 0,23 0,21 0,18 0,17 0, kisméretű mészhomok téglafal 38 cm 1,59 1,71 0,62 0,54 0,44 0,40 0,36 0,30 0,26 0,22 0,20 0,18 0, kisméretű mészhomok téglafal 51 cm 1,30 1,38 0,57 0,50 0,42 0,37 0,34 0,29 0,25 0,22 0,19 0,17 0, kisméretű mészhomok téglafal 64 cm 1,10 1,16 0,53 0,47 0,40 0,36 0,32 0,27 0,24 0,21 0,19 0,17 0, kevéslyukú téglafal 38 cm 1,33 1,41 0,58 0,50 0,42 0,38 0,34 0,29 0,25 0,22 0,19 0,18 0, kevéslyukú téglafal 51 cm 1,07 1,12 0,52 0,46 0,39 0,35 0,32 0,27 0,24 0,21 0,19 0,17 0, soklyukú téglafal 25 cm 1,41 1,51 0,59 0,51 0,43 0,38 0,35 0,29 0,25 0,22 0,20 0,18 0, soklyukú téglafal 38 cm 1,03 1,08 0,51 0,45 0,39 0,35 0,32 0,27 0,23 0,21 0,19 0,17 0, soklyukú téglafal 51 cm 0,82 0,85 0,45 0,41 0,35 0,32 0,29 0,25 0,22 0,20 0,18 0,16 0, B25 blokktégla fal 25 cm 1,39 1,48 0,59 0,51 0,43 0,38 0,35 0,29 0,25 0,22 0,20 0,18 0, B29 blokktégla fal 29 cm 1,44 1,54 0,60 0,52 0,43 0,39 0,35 0,29 0,25 0,22 0,20 0,18 0, B30 blokktégla fal 30 cm 1,47 1,57 0,60 0,52 0,43 0,39 0,35 0,29 0,25 0,22 0,20 0,18 0, TB25 tufabeton blokk fal 30 cm 1,27 1,35 0,57 0,49 0,42 0,37 0,34 0,28 0,25 0,22 0,19 0,17 0, TB35 tufabeton blokk fal 30 cm 1,37 1,46 0,58 0,51 0,43 0,38 0,34 0,29 0,25 0,22 0,19 0,18 0, TB50 tufabeton blokk fal 30 cm 1,47 1,57 0,60 0,52 0,43 0,39 0,35 0,29 0,25 0,22 0,20 0,18 0, NO-FINES betonfal 30 cm 1,49 1,60 0,61 0,52 0,44 0,39 0,35 0,29 0,25 0,22 0,20 0,18 0, kohóhabsalak-beton blokk fal 25 cm 1,55 1,67 0,62 0,53 0,44 0,39 0,35 0,30 0,25 0,22 0,20 0,18 0, kohóhabsalak-beton blokk fal 29 cm 1,4 1,49 0,59 0,51 0,43 0,38 0,35 0,29 0,25 0,22 0,20 0,18 0, házgyári falpanel, 1981 előtti 30 cm 0,95 0,99 0,49 0,44 0,37 0,34 0,31 0,26 0,23 0,20 0,18 0,17 0, házgyári falpanel, egységesített 30 cm 0,60 0,62 0,38 0,35 0,30 0,28 0,26 0,23 0,20 0,18 0,17 0,15 0, Alfa blokktégla fal 30 cm 1,08 1,14 0,53 0,46 0,39 0,35 0,32 0,27 0,24 0,21 0,19 0,17 0, Rába blokktégla fal 25 cm 1,20 1,27 0,55 0,48 0,41 0,37 0,33 0,28 0,24 0,21 0,19 0,17 0, Rába blokktégla fal 38 cm 0,78 0,81 0,44 0,40 0,34 0,31 0,29 0,25 0,22 0,20 0,18 0,16 0, Uniform blokktégla fal 10/19 30 cm 1,27 1,35 0,57 0,49 0,42 0,37 0,34 0,28 0,25 0,22 0,19 0,17 0, Uniform blokktégla fal 11/19 30 cm 1,18 1,25 0,55 0,48 0,41 0,36 0,33 0,28 0,24 0,21 0,19 0,17 0, Uniform blokktégla fal 12/19 30 cm 1,16 1,22 0,54 0,48 0,40 0,36 0,33 0,28 0,24 0,21 0,19 0,17 0, Uniform blokktégla fal 13/19 30 cm 1,04 1,09 0,51 0,45 0,39 0,35 0,32 0,27 0,24 0,21 0,19 0,17 0, Uniform blokktégla fal 14/19 30 cm 0,98 1,03 0,50 0,44 0,38 0,34 0,31 0,27 0,23 0,21 0,18 0,17 0, Poroton PF-45/19 blokk fal 30 cm 0,85 0,88 0,46 0,41 0,36 0,32 0,30 0,26 0,22 0,20 0,18 0,16 0, Poroton PF-45/29 blokk fal 30 cm 0,85 0,88 0,46 0,41 0,36 0,32 0,30 0,26 0,22 0,20 0,18 0,16 0, Poroton PF-30/29 blokk fal 30 cm 0,85 0,88 0,46 0,41 0,36 0,32 0,30 0,26 0,22 0,20 0,18 0,16 0, Poroton-36 blokk fal 36 cm 0,65 0,67 0,40 0,36 0,32 0,29 0,27 0,23 0,21 0,19 0,17 0,15 0, HB-30 blokk fal 30 cm 0,81 0,84 0,45 0,40 0,35 0,32 0,29 0,25 0,22 0,20 0,18 0,16 0, HB-38 blokk fal 38 cm 0,66 0,68 0,40 0,36 0,32 0,29 0,27 0,24 0,21 0,19 0,17 0,15 0, Thermoton blokk fal 1 sor PS habbal 30 cm 0,83 0,86 0,46 0,41 0,35 0,32 0,30 0,25 0,22 0,20 0,18 0,16 0, Thermoton blokk fal 1 sor PS habbal 38 cm 0,64 0,66 0,39 0,36 0,31 0,29 0,27 0,23 0,21 0,19 0,17 0,15 0, Thermopor-36 blokk fal 36 cm 0,69 0,71 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Porotherm-30 blokk fal 30 cm 0,69 0,71 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Buda-36 blokk fal 36 cm 0,69 0,71 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Kőrös-30 blokk fal 30 cm 0,66 0,68 0,40 0,36 0,32 0,29 0,27 0,24 0,21 0,19 0,17 0,15 0, Borsod GB 550/2 gázbeton blokk fal 30 cm 0,61 0,63 0,38 0,35 0,31 0,28 0,26 0,23 0,20 0,18 0,17 0,15 0, Mátra GM 500/2 gázbeton blokk fal 30 cm 0,61 0,63 0,38 0,35 0,31 0,28 0,26 0,23 0,20 0,18 0,17 0,15 0, Mátra GM 700/2 gázbeton blokk fal 30 cm 0,76 0,79 0,44 0,39 0,34 0,31 0,29 0,25 0,22 0,19 0,18 0,16 0, Durisol fabeton blokk fal 30 cm 0,70 0,72 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, vasbeton 20 cm 2,94 3,38 0,76 0,63 0,51 0,45 0,40 0,33 0,28 0,24 0,21 0,19 0, A 20/2014. (III. 7.) BM rendelettel módosított 7/2006. (IV.24.) TNM rendelet költségoptimalizált követelményszint eléréséhez szükséges hőszigetelőanyag vastagság [U<=0,24 (W/m 2 *K)] A vakolható ROCKWOOl kőzetgyapot egyike a ma kapható legkorszerűbb hőszigetelő anyagoknak: egyetlen centiméter kőzetgyapot hőszigetelő képessége 64 cm vastag terméskő vagy 22 cm tömör, kisméretű tégla falazatéval egyenértékű! A vakolható ROCKWOOl kőzetgyapot nemcsak az energiatakarékosságnak, hanem a környezetvédelemnek is az egyik leghatékonyabb eszköze: a gyártására fordított energiamennyiséget januárban mindössze három hét alatt megtakarítja! A vakolható kőzetgyapot élettartama során ezerszer annyi energiát takarít meg, mint amennyire a gyártása során szükség volt! Ugyanezek vonatkoznak a károsanyag kibocsátásra is. 17

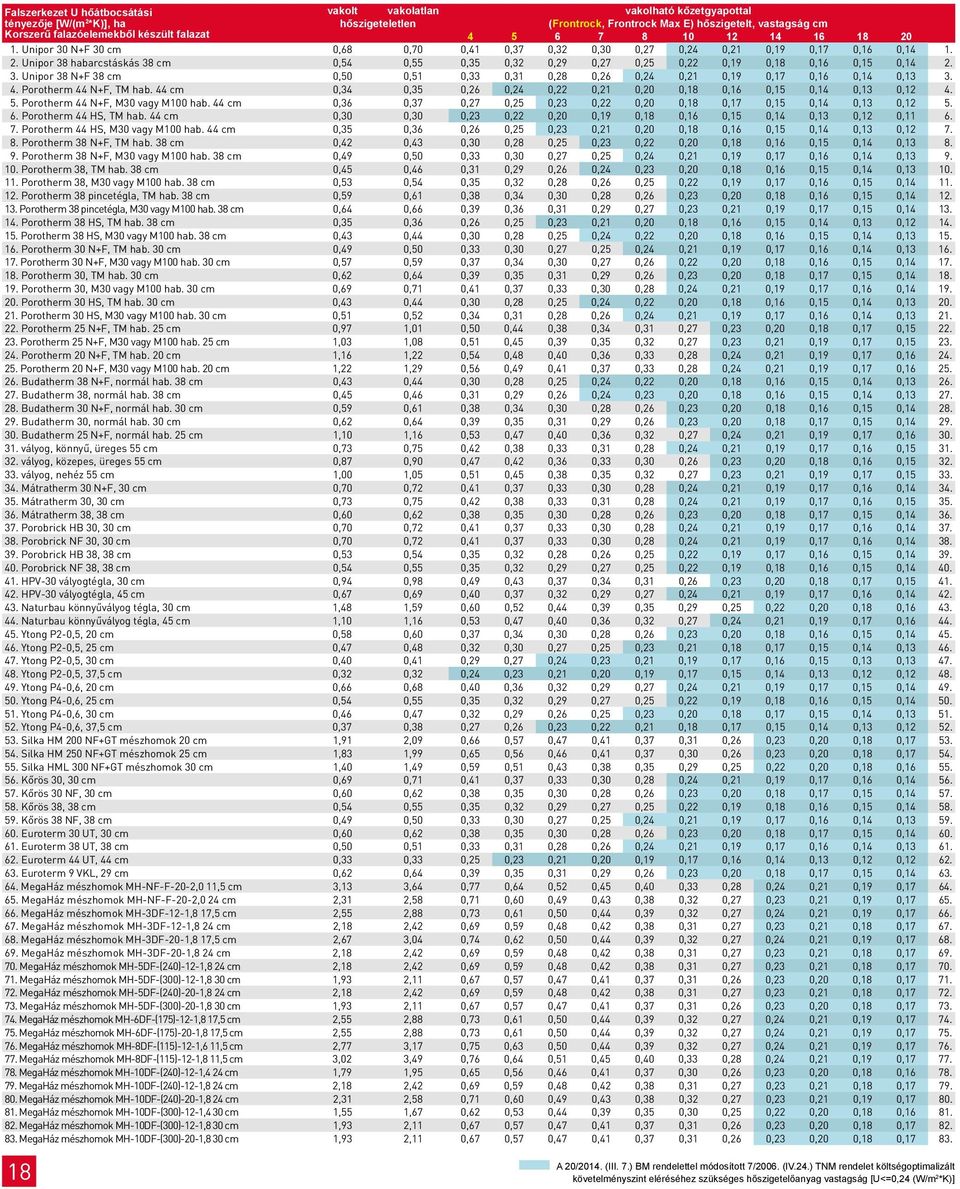

18 Falszerkezet U hőátbocsátási vakolt vakolatlan vakolható kőzetgyapottal tényezője [W/(m 2 *K)], ha hőszigeteletlen (Frontrock, Frontrock Max E) hőszigetelt, vastagság cm Korszerű falazóelemekből készült falazat Unipor 30 N+F 30 cm 0,68 0,70 0,41 0,37 0,32 0,30 0,27 0,24 0,21 0,19 0,17 0,16 0, Unipor 38 habarcstáskás 38 cm 0,54 0,55 0,35 0,32 0,29 0,27 0,25 0,22 0,19 0,18 0,16 0,15 0, Unipor 38 N+F 38 cm 0,50 0,51 0,33 0,31 0,28 0,26 0,24 0,21 0,19 0,17 0,16 0,14 0, Porotherm 44 N+F, TM hab. 44 cm 0,34 0,35 0,26 0,24 0,22 0,21 0,20 0,18 0,16 0,15 0,14 0,13 0, Porotherm 44 N+F, M30 vagy M100 hab. 44 cm 0,36 0,37 0,27 0,25 0,23 0,22 0,20 0,18 0,17 0,15 0,14 0,13 0, Porotherm 44 HS, TM hab. 44 cm 0,30 0,30 0,23 0,22 0,20 0,19 0,18 0,16 0,15 0,14 0,13 0,12 0, Porotherm 44 HS, M30 vagy M100 hab. 44 cm 0,35 0,36 0,26 0,25 0,23 0,21 0,20 0,18 0,16 0,15 0,14 0,13 0, Porotherm 38 N+F, TM hab. 38 cm 0,42 0,43 0,30 0,28 0,25 0,23 0,22 0,20 0,18 0,16 0,15 0,14 0, Porotherm 38 N+F, M30 vagy M100 hab. 38 cm 0,49 0,50 0,33 0,30 0,27 0,25 0,24 0,21 0,19 0,17 0,16 0,14 0, Porotherm 38, TM hab. 38 cm 0,45 0,46 0,31 0,29 0,26 0,24 0,23 0,20 0,18 0,16 0,15 0,14 0, Porotherm 38, M30 vagy M100 hab. 38 cm 0,53 0,54 0,35 0,32 0,28 0,26 0,25 0,22 0,19 0,17 0,16 0,15 0, Porotherm 38 pincetégla, TM hab. 38 cm 0,59 0,61 0,38 0,34 0,30 0,28 0,26 0,23 0,20 0,18 0,16 0,15 0, Porotherm 38 pincetégla, M30 vagy M100 hab. 38 cm 0,64 0,66 0,39 0,36 0,31 0,29 0,27 0,23 0,21 0,19 0,17 0,15 0, Porotherm 38 HS, TM hab. 38 cm 0,35 0,36 0,26 0,25 0,23 0,21 0,20 0,18 0,16 0,15 0,14 0,13 0, Porotherm 38 HS, M30 vagy M100 hab. 38 cm 0,43 0,44 0,30 0,28 0,25 0,24 0,22 0,20 0,18 0,16 0,15 0,14 0, Porotherm 30 N+F, TM hab. 30 cm 0,49 0,50 0,33 0,30 0,27 0,25 0,24 0,21 0,19 0,17 0,16 0,14 0, Porotherm 30 N+F, M30 vagy M100 hab. 30 cm 0,57 0,59 0,37 0,34 0,30 0,27 0,26 0,22 0,20 0,18 0,16 0,15 0, Porotherm 30, TM hab. 30 cm 0,62 0,64 0,39 0,35 0,31 0,29 0,26 0,23 0,20 0,18 0,17 0,15 0, Porotherm 30, M30 vagy M100 hab. 30 cm 0,69 0,71 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Porotherm 30 HS, TM hab. 30 cm 0,43 0,44 0,30 0,28 0,25 0,24 0,22 0,20 0,18 0,16 0,15 0,14 0, Porotherm 30 HS, M30 vagy M100 hab. 30 cm 0,51 0,52 0,34 0,31 0,28 0,26 0,24 0,21 0,19 0,17 0,16 0,14 0, Porotherm 25 N+F, TM hab. 25 cm 0,97 1,01 0,50 0,44 0,38 0,34 0,31 0,27 0,23 0,20 0,18 0,17 0, Porotherm 25 N+F, M30 vagy M100 hab. 25 cm 1,03 1,08 0,51 0,45 0,39 0,35 0,32 0,27 0,23 0,21 0,19 0,17 0, Porotherm 20 N+F, TM hab. 20 cm 1,16 1,22 0,54 0,48 0,40 0,36 0,33 0,28 0,24 0,21 0,19 0,17 0, Porotherm 20 N+F, M30 vagy M100 hab. 20 cm 1,22 1,29 0,56 0,49 0,41 0,37 0,33 0,28 0,24 0,21 0,19 0,17 0, Budatherm 38 N+F, normál hab. 38 cm 0,43 0,44 0,30 0,28 0,25 0,24 0,22 0,20 0,18 0,16 0,15 0,14 0, Budatherm 38, normál hab. 38 cm 0,45 0,46 0,31 0,29 0,26 0,24 0,23 0,20 0,18 0,16 0,15 0,14 0, Budatherm 30 N+F, normál hab. 30 cm 0,59 0,61 0,38 0,34 0,30 0,28 0,26 0,23 0,20 0,18 0,16 0,15 0, Budatherm 30, normál hab. 30 cm 0,62 0,64 0,39 0,35 0,31 0,29 0,26 0,23 0,20 0,18 0,17 0,15 0, Budatherm 25 N+F, normál hab. 25 cm 1,10 1,16 0,53 0,47 0,40 0,36 0,32 0,27 0,24 0,21 0,19 0,17 0, vályog, könnyű, üreges 55 cm 0,73 0,75 0,42 0,38 0,33 0,31 0,28 0,24 0,21 0,19 0,17 0,16 0, vályog, közepes, üreges 55 cm 0,87 0,90 0,47 0,42 0,36 0,33 0,30 0,26 0,23 0,20 0,18 0,16 0, vályog, nehéz 55 cm 1,00 1,05 0,51 0,45 0,38 0,35 0,32 0,27 0,23 0,21 0,19 0,17 0, Mátratherm 30 N+F, 30 cm 0,70 0,72 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Mátratherm 30, 30 cm 0,73 0,75 0,42 0,38 0,33 0,31 0,28 0,24 0,21 0,19 0,17 0,16 0, Mátratherm 38, 38 cm 0,60 0,62 0,38 0,35 0,30 0,28 0,26 0,23 0,20 0,18 0,17 0,15 0, Porobrick HB 30, 30 cm 0,70 0,72 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Porobrick NF 30, 30 cm 0,70 0,72 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Porobrick HB 38, 38 cm 0,53 0,54 0,35 0,32 0,28 0,26 0,25 0,22 0,19 0,17 0,16 0,15 0, Porobrick NF 38, 38 cm 0,54 0,55 0,35 0,32 0,29 0,27 0,25 0,22 0,19 0,18 0,16 0,15 0, HPV-30 vályogtégla, 30 cm 0,94 0,98 0,49 0,43 0,37 0,34 0,31 0,26 0,23 0,20 0,18 0,17 0, HPV-30 vályogtégla, 45 cm 0,67 0,69 0,40 0,37 0,32 0,29 0,27 0,24 0,21 0,19 0,17 0,16 0, Naturbau könnyűvályog tégla, 30 cm 1,48 1,59 0,60 0,52 0,44 0,39 0,35 0,29 0,25 0,22 0,20 0,18 0, Naturbau könnyűvályog tégla, 45 cm 1,10 1,16 0,53 0,47 0,40 0,36 0,32 0,27 0,24 0,21 0,19 0,17 0, Ytong P2-0,5, 20 cm 0,58 0,60 0,37 0,34 0,30 0,28 0,26 0,23 0,20 0,18 0,16 0,15 0, Ytong P2-0,5, 25 cm 0,47 0,48 0,32 0,30 0,27 0,25 0,23 0,21 0,18 0,17 0,15 0,14 0, Ytong P2-0,5, 30 cm 0,40 0,41 0,29 0,27 0,24 0,23 0,21 0,19 0,17 0,16 0,15 0,13 0, Ytong P2-0,5, 37,5 cm 0,32 0,32 0,24 0,23 0,21 0,20 0,19 0,17 0,15 0,14 0,13 0,12 0, Ytong P4-0,6, 20 cm 0,66 0,68 0,40 0,36 0,32 0,29 0,27 0,24 0,21 0,19 0,17 0,15 0, Ytong P4-0,6, 25 cm 0,54 0,55 0,35 0,32 0,29 0,27 0,25 0,22 0,19 0,18 0,16 0,15 0, Ytong P4-0,6, 30 cm 0,46 0,47 0,32 0,29 0,26 0,25 0,23 0,20 0,18 0,17 0,15 0,14 0, Ytong P4-0,6, 37,5 cm 0,37 0,38 0,27 0,26 0,23 0,22 0,21 0,18 0,17 0,15 0,14 0,13 0, Silka HM 200 NF+GT mészhomok 20 cm 1,91 2,09 0,66 0,57 0,47 0,41 0,37 0,31 0,26 0,23 0,20 0,18 0, Silka HM 250 NF+GT mészhomok 25 cm 1,83 1,99 0,65 0,56 0,46 0,41 0,37 0,30 0,26 0,23 0,20 0,18 0, Silka HML 300 NF+GT mészhomok 30 cm 1,40 1,49 0,59 0,51 0,43 0,38 0,35 0,29 0,25 0,22 0,20 0,18 0, Kőrös 30, 30 cm 0,69 0,71 0,41 0,37 0,33 0,30 0,28 0,24 0,21 0,19 0,17 0,16 0, Kőrös 30 NF, 30 cm 0,60 0,62 0,38 0,35 0,30 0,28 0,26 0,23 0,20 0,18 0,17 0,15 0, Kőrös 38, 38 cm 0,54 0,55 0,35 0,32 0,29 0,27 0,25 0,22 0,19 0,18 0,16 0,15 0, Kőrös 38 NF, 38 cm 0,49 0,50 0,33 0,30 0,27 0,25 0,24 0,21 0,19 0,17 0,16 0,14 0, Euroterm 30 UT, 30 cm 0,60 0,62 0,38 0,35 0,30 0,28 0,26 0,23 0,20 0,18 0,17 0,15 0, Euroterm 38 UT, 38 cm 0,50 0,51 0,33 0,31 0,28 0,26 0,24 0,21 0,19 0,17 0,16 0,14 0, Euroterm 44 UT, 44 cm 0,33 0,33 0,25 0,23 0,21 0,20 0,19 0,17 0,16 0,14 0,13 0,12 0, Euroterm 9 VKL, 29 cm 0,62 0,64 0,39 0,35 0,31 0,29 0,26 0,23 0,20 0,18 0,17 0,15 0, MegaHáz mészhomok MH-NF-F-20-2,0 11,5 cm 3,13 3,64 0,77 0,64 0,52 0,45 0,40 0,33 0,28 0,24 0,21 0,19 0, MegaHáz mészhomok MH-NF-F-20-2,0 24 cm 2,31 2,58 0,71 0,60 0,49 0,43 0,38 0,32 0,27 0,23 0,21 0,19 0, MegaHáz mészhomok MH-3DF-12-1,8 17,5 cm 2,55 2,88 0,73 0,61 0,50 0,44 0,39 0,32 0,27 0,24 0,21 0,19 0, MegaHáz mészhomok MH-3DF-12-1,8 24 cm 2,18 2,42 0,69 0,59 0,48 0,42 0,38 0,31 0,27 0,23 0,21 0,18 0, MegaHáz mészhomok MH-3DF-20-1,8 17,5 cm 2,67 3,04 0,74 0,62 0,50 0,44 0,39 0,32 0,27 0,24 0,21 0,19 0, MegaHáz mészhomok MH-3DF-20-1,8 24 cm 2,18 2,42 0,69 0,59 0,48 0,42 0,38 0,31 0,27 0,23 0,21 0,18 0, MegaHáz mészhomok MH-5DF-(240)-12-1,8 24 cm 2,18 2,42 0,69 0,59 0,48 0,42 0,38 0,31 0,27 0,23 0,21 0,18 0, MegaHáz mészhomok MH-5DF-(300)-12-1,8 30 cm 1,93 2,11 0,67 0,57 0,47 0,41 0,37 0,31 0,26 0,23 0,20 0,18 0, MegaHáz mészhomok MH-5DF-(240)-20-1,8 24 cm 2,18 2,42 0,69 0,59 0,48 0,42 0,38 0,31 0,27 0,23 0,21 0,18 0, MegaHáz mészhomok MH-5DF-(300)-20-1,8 30 cm 1,93 2,11 0,67 0,57 0,47 0,41 0,37 0,31 0,26 0,23 0,20 0,18 0, MegaHáz mészhomok MH-6DF-(175)-12-1,8 17,5 cm 2,55 2,88 0,73 0,61 0,50 0,44 0,39 0,32 0,27 0,24 0,21 0,19 0, MegaHáz mészhomok MH-6DF-(175)-20-1,8 17,5 cm 2,55 2,88 0,73 0,61 0,50 0,44 0,39 0,32 0,27 0,24 0,21 0,19 0, MegaHáz mészhomok MH-8DF-(115)-12-1,6 11,5 cm 2,77 3,17 0,75 0,63 0,50 0,44 0,39 0,32 0,27 0,24 0,21 0,19 0, MegaHáz mészhomok MH-8DF-(115)-12-1,8 11,5 cm 3,02 3,49 0,76 0,64 0,51 0,45 0,40 0,33 0,28 0,24 0,21 0,19 0, MegaHáz mészhomok MH-10DF-(240)-12-1,4 24 cm 1,79 1,95 0,65 0,56 0,46 0,41 0,37 0,30 0,26 0,23 0,20 0,18 0, MegaHáz mészhomok MH-10DF-(240)-12-1,8 24 cm 2,18 2,42 0,69 0,59 0,48 0,42 0,38 0,31 0,27 0,23 0,21 0,18 0, MegaHáz mészhomok MH-10DF-(240)-20-1,8 24 cm 2,31 2,58 0,71 0,60 0,49 0,43 0,38 0,32 0,27 0,23 0,21 0,19 0, MegaHáz mészhomok MH-10DF-(300)-12-1,4 30 cm 1,55 1,67 0,62 0,53 0,44 0,39 0,35 0,30 0,25 0,22 0,20 0,18 0, MegaHáz mészhomok MH-10DF-(300)-12-1,8 30 cm 1,93 2,11 0,67 0,57 0,47 0,41 0,37 0,31 0,26 0,23 0,20 0,18 0, MegaHáz mészhomok MH-10DF-(300)-20-1,8 30 cm 1,93 2,11 0,67 0,57 0,47 0,41 0,37 0,31 0,26 0,23 0,20 0,18 0, A 20/2014. (III. 7.) BM rendelettel módosított 7/2006. (IV.24.) TNM rendelet költségoptimalizált követelményszint eléréséhez szükséges hőszigetelőanyag vastagság [U<=0,24 (W/m 2 *K)]

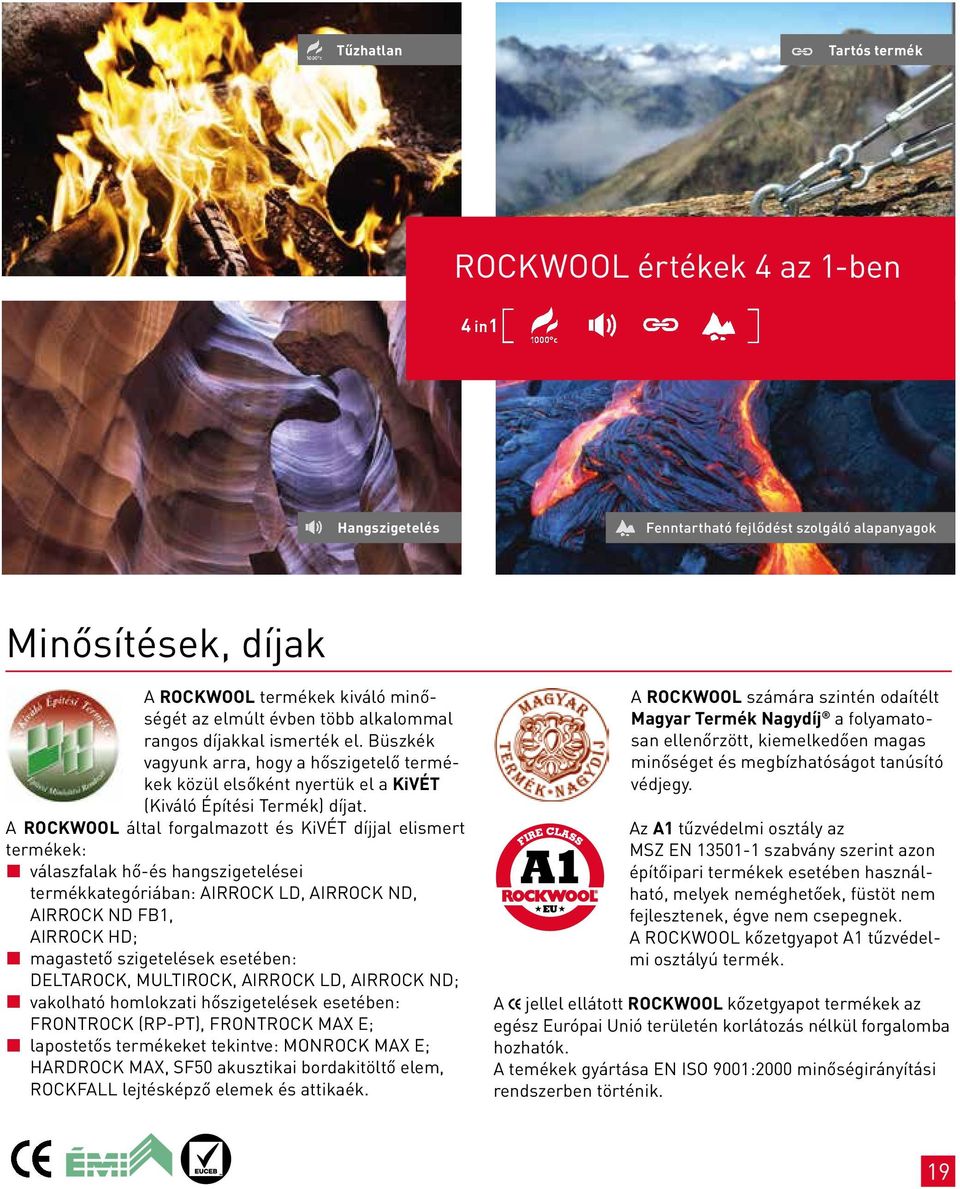

19 Tűzhatlan Tartós termék Rockwool értékek 4 az 1-ben Hangszigetelés Fenntartható fejlődést szolgáló alapanyagok Minősítések, díjak A Rockwool termékek kiváló minőségét az elmúlt évben több alkalommal rangos díjakkal ismerték el. Büszkék vagyunk arra, hogy a hőszigetelő termékek közül elsőként nyertük el a KiVÉT (Kiváló Építési Termék) díjat. A Rockwool által forgalmazott és KiVÉT díjjal elismert termékek: válaszfalak hő-és hangszigetelései termékkategóriában: AIRROCK LD, AIRROCK ND, AIRROCK ND FB1, AIRROCK HD; magastető szigetelések esetében: DELTAROCK, MULTIROCK, AIRROCK LD, AIRROCK ND; vakolható homlokzati hőszigetelések esetében: Frontrock (RP-PT), Frontrock Max E; lapostetős termékeket tekintve: Monrock Max E; Hardrock Max, SF50 akusztikai bordakitöltő elem, Rockfall lejtésképző elemek és attikaék. A Rockwool számára szintén odaítélt Magyar Termék Nagydíj a folyamatosan ellenőrzött, kiemelkedően magas minőséget és megbíz hatóságot tanúsító védjegy. Az A1 tűzvédelmi osztály az MSZ EN szabvány szerint azon építőipari termékek esetében használható, melyek neméghetőek, füstöt nem fejlesztenek, égve nem csepegnek. A Rockwool kőzetgyapot A1 tűzvédelmi osztályú termék. A jellel ellátott Rockwool kőzetgyapot termékek az egész Európai Unió területén korlátozás nélkül forgalomba hozhatók. A temékek gyártása EN ISO 9001:2000 minőségirányítási rendszerben történik. 19

20 Kiegészítő információk március A jelen prospektusban bemutatott megoldások nem merítik ki a ROCKWOOL kőzetgyapot alkalmazási lehetőségeinek teljes vertikumát. A megadott információk a tervezés és kivitelezés folyamatában szolgálnak segítségül azzal a megjegyzéssel, hogy a ROCKWOOL Hungary Kft. nem vállal felelősséget a műszaki dokumentáció valamint az építőipari-szerelési munkálatok minőségéért. Mivel a ROCKWOOL a legújabb műszaki megoldásokat propagálja, folyamatosan fejlesztve a termékeit a változó szabványokat és jogi előírásokat figyelembe véve az információs anyagainkat folyamatosan aktualizáljuk. Részletes információk a ROCKWOOL termékekről és alkalmazásukról beszerezhetők a területi képviselőinktől. A ROCKWOOL Hungary Kft. fenntartja magának a jelen vagy korábbi anyagok tartalmi változtatásának vagy javításának jogát előzetes tájékoztatás nélkül. ROCKWOOL Hungary Kft. Budapesti iroda: H-1123 Budapest, Alkotás út 39/c. tel.: fax: Vevőszolgálat: H-8300 Tapolca, Keszthelyi út 53. tel.: fax: Rendelésfelvétel (szerződött partnereknek): vevoszolgalat@rockwool.com
