1 ECOROCK FF Homlokzati hőszigetelő rendszer KIVITELEZÉSI ÚTMUTATÓ RENDSZERés GYÁRTÓI

2 ECOROCK FF Homlokzati hőszigetelő rendszer a ROCKWOOL-tól. A ROCKWOOL eddig a hőszigetelő anyagok szakértőjeként volt ismert. Most továbbléptünk: megalkottuk az ECOROCK FF homlokzati hőszigetelő rendszert. Az eddig megszokott, magas minőséget ezzel a rendszer minden összetevőjére kiterjesztettük. Az ECOROCK FF homlokzati rendszer használata a fűtésszámlák érezhető csökkenésén túl tűzvédelmet, kellemes belső klímát, valamint a vakolatszínek széles választékát is biztosítja bármilyen homlokzatról is legyen szó.

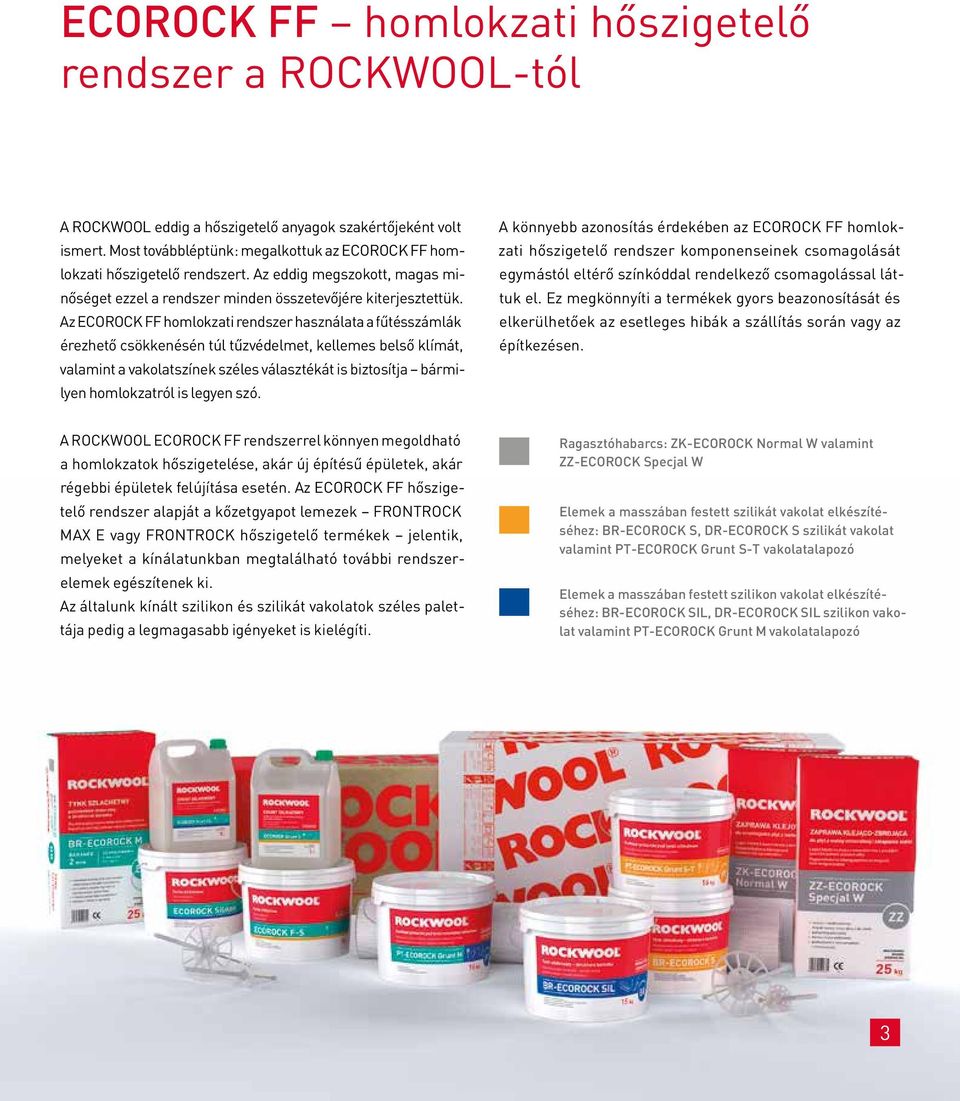

3 ECOROCK FF homlokzati hőszigetelő rendszer a ROCKWOOL-tól A ROCKWOOL eddig a hőszigetelő anyagok szakértőjeként volt ismert. Most továbbléptünk: megalkottuk az ECOROCK FF homlokzati hőszigetelő rendszert. Az eddig megszokott, magas minőséget ezzel a rendszer minden összetevőjére kiterjesztettük. Az ECOROCK FF homlokzati rendszer használata a fűtésszámlák érezhető csökkenésén túl tűzvédelmet, kellemes belső klímát, valamint a vakolatszínek széles választékát is biztosítja bármilyen homlokzatról is legyen szó. A könnyebb azonosítás érdekében az ECOROCK FF homlokzati hőszigetelő rendszer komponenseinek csomagolását egymástól eltérő színkóddal rendelkező csomagolással láttuk el. Ez megkönnyíti a termékek gyors beazonosítását és elkerülhetőek az esetleges hibák a szállítás során vagy az építkezésen. A ROCKWOOL ECOROCK FF rendszerrel könnyen megoldható a homlokzatok hőszigetelése, akár új építésű épületek, akár régebbi épületek felújítása esetén. Az ECOROCK FF hőszigetelő rendszer alapját a kőzetgyapot lemezek FRONTROCK MAX E vagy FRONTROCK hőszigetelő termékek jelentik, melyeket a kínálatunkban megtalálható további rendszerelemek egészítenek ki. Az általunk kínált szilikon és szilikát vakolatok széles palettája pedig a legmagasabb igényeket is kielégíti. Ragasztóhabarcs: ZK-ECOROCK Normal W valamint ZZ-ECOROCK Specjal W Elemek a masszában festett szilikát vakolat elkészítéséhez: BR-ECOROCK S, DR-ECOROCK S szilikát vakolat valamint PT-ECOROCK Grunt S-T vakolatalapozó Elemek a masszában festett szilikon vakolat elkészítéséhez: BR-ECOROCK SIL, DR-ECOROCK SIL szilikon vakolat valamint PT-ECOROCK Grunt M vakolatalapozó 3

4 Az ECOROCK FF rendszer elemei, valamint az anyagok becsült felhasználása a hőszigetelés 1 m 2 -ére Összetevő Az ECOROCK FF rendszer termékei Felhasználás Ragasztóhabarcs ZK ECOROCK Normal W 5 kg/m 2 Hőszigetelés FRONTROCK MAX E vagy FRONTROCK 1 m 2 Mechanikai rögzítőelemek Műanyag tárcsás fémszeges hőhídmentes dübel ETAG 014 szerint 6-9 db/m 2 * Ágyazóhabarcs ZZ ECOROCK Specjal W 6 kg/m 2 Üvegszövetháló AKE 145 A 1,1 m 2 Vakolatalapozó PT-ECOROCK Grunt S-T PT-ECOROCK Grunt M 0,35 kg/m 2 szilikát vakolat Kapart struktúra BR-ECOROCK S szilikon vakolat Kapart struktúra BR-ECOROCK SIL szemcseméret 1,5 mm szemcseméret 1,5 mm 2,50 kg/m 2 Vékonyvakolat szemcseméret 2 mm szemcseméret 2 mm 3,20 kg/m 2 Dörzsölt struktúra DR ECOROCK S Dörzsölt struktúra DR ECOROCK SIL szemcseméret 2 mm szemcseméret 2 mm 2,80 kg/m 2 * A mechanikai rögzítőelemek mennyiségét, típusát (csavarozható vagy beüthető) valamint a hosszukat az aljzathoz, a hőszigetelő rendszer hőszigetelő rétegének vastagságához, a statikai terhelésekhez valamint az épület magasságához kell igazítani. Ezeket a szempontokat figyelembe kell venni a hőszigetelő rendszer tervezése során. 4

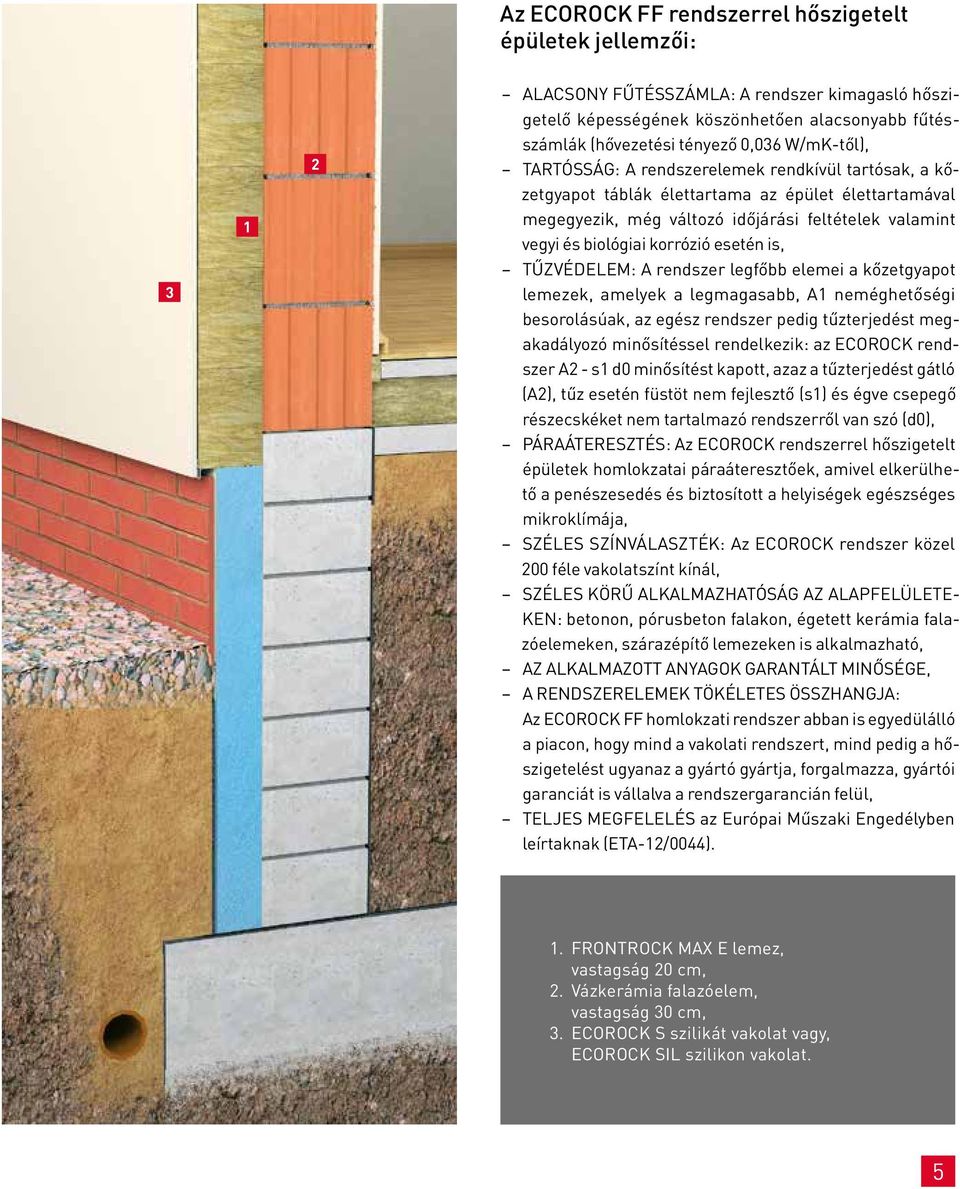

5 Az ECOROCK FF rendszerrel hőszigetelt épületek jellemzői: ALACSONY FŰTÉSSZÁMLA: A rendszer kimagasló hőszigetelő képességének köszönhetően alacsonyabb fűtésszámlák (hővezetési tényező 0,036 W/mK-től), TARTÓSSÁG: A rendszerelemek rendkívül tartósak, a kőzetgyapot táblák élettartama az épület élettartamával megegyezik, még változó időjárási feltételek valamint vegyi és biológiai korrózió esetén is, TŰZVÉDELEM: A rendszer legfőbb elemei a kőzetgyapot lemezek, amelyek a legmagasabb, A1 neméghetőségi besorolásúak, az egész rendszer pedig tűzterjedést megakadályozó minősítéssel rendelkezik: az ECOROCK rendszer A2 - s1 d0 minősítést kapott, azaz a tűzterjedést gátló (A2), tűz esetén füstöt nem fejlesztő (s1) és égve csepegő részecskéket nem tartalmazó rendszerről van szó (d0), PÁRAÁTERESZTÉS: Az ECOROCK rendszerrel hőszigetelt épületek homlokzatai páraáteresztőek, amivel elkerülhető a penészesedés és biztosított a helyiségek egészséges mikroklímája, SZÉLES SZÍNVÁLASZTÉK: Az ECOROCK rendszer közel 200 féle vakolatszínt kínál, SZÉLES KÖRŰ ALKALMAZHATÓSÁG AZ ALAPFELÜLETE- KEN: betonon, pórusbeton falakon, égetett kerámia falazóelemeken, szárazépítő lemezeken is alkalmazható, AZ ALKALMAZOTT ANYAGOK GARANTÁLT MINŐSÉGE, A RENDSZERELEMEK TÖKÉLETES ÖSSZHANGJA: Az ECOROCK FF homlokzati rendszer abban is egyedülálló a piacon, hogy mind a vakolati rendszert, mind pedig a hőszigetelést ugyanaz a gyártó gyártja, forgalmazza, gyártói garanciát is vállalva a rendszergarancián felül, TELJES MEGFELELÉS az Európai Műszaki Engedélyben leírtaknak (ETA-12/0044). 1. FRONTROCK MAX E lemez, vastagság 20 cm, 2. Vázkerámia falazóelem, vastagság 30 cm, 3. ECOROCK S szilikát vakolat vagy, ECOROCK SIL szilikon vakolat. 5

6 ECOROCK FF rendszer a rendszerelemek ECOROCK FF rendszer FRONTROCK MAX E lemezzel és masszában színezett vakolattal ZK-ECOROCK Normal W ragasztóhabarcs 2. FRONTROCK MAX E homlokzati lemez 3. Mechanikai rögzítő elem 4. Üvegszövetháló 5. ZZ-ECOROCK Specjal W ágyazóhabarcs 6. PT-ECOROCK Grunt S-T vagy M vakolat alapozó 7. BR-ECOROCK S, BR-ECOROCK SIL, DR-ECOROCK S vagy DR-ECOROCK SIL színezett vékonyvakolat Ne felejtse el! Minél nagyobb a hővezetési ellenállás R értéke, annál hatékonyabb a hőszigetelés és kisebbek a fűtésszámlák. R = d/λ > 5,0 energiatakarékos fal részére R hővezetési ellenállás [m2 K/W] d hőszigetelő réteg vastagsága [m] λ hővezetési tényező [W/m K] 6

7 Beépítési alapelvek A hőszigetelés kivitelezésekor a levegő, aljzat és beépítendő anyag külső hőmérséklete nem lehet kisebb, mint +5 C és több mint +25 C. A munkákat nem szabad erős szélben vagy intenzív napsütésben végezni. A meg nem kötött anyagokat (ragasztóhabarcs, ágyazóhabarcs) védeni kell az eső közvetlen hatása elől. Az állványon védőhálókat kell alkalmazni. Javasoljuk, hogy a hőszigetelés kivitelezését homlokzati állványról végezzék. Az aljzat alapterhelésére vonatkozó követelmények Az aljzat erős, tiszta, por- és olajmentes kell, hogy legyen, a szerves vakolatot valamint lehámló festékréteget el kell távolítani. A fal egyenetlenségeit kiegyenlítő habarccsal ki kell egyenlíteni. A fal felületét vakolt vagy nem vakolt mechanikailag (kefével) le kell tisztítani vagy vízzel lemosni. Az erősen nedvszívó aljzatot alapozó szerrel le kell alapozni, ezzel csökkentve a nedvszívó képességét. A homlokzat előkészítésének és kivitelezésének egyéb követelményei A homlokzat olyan elemei, mint az ablakok, az ajtók, az árnyékoló dobozok, a párkányok a hőszigetelő munkálatok előtt felszerelendők. A bádogozásokra és a homlokzati felületek közötti távolságokra valamint az esővíz megfelelő elvezetését biztosító kialakításokra különös figyelmet kell fordítani. Az ECOROCK FF homlokzati hőszigetelő rendszer kivitelezési útmutatója A lábazati indító-profilok rögzítése A hőszigetelés kivitelezésének megkezdése előtt be kell jelölni vízszintes vonallal a lábazat magasságát a szigetelendő falazaton. A lábazati indító-profilokat mindig a talaj szintjétől számított legalább 30 cm-es magasságra kell felszerelni. Az indító-profilokat méterenként legalább öt dübellel szük- séges rögzíteni. Minden esetben ellenőrizzük, hogy az indítóprofil rögzítése megfelelő-e. Az aljzat egyenetlenségei távtartók segítségével korrigálhatóak. Az épület sarkain az indító-profilt 45 fokos szögben vágjuk le, majd építsük be az összekötőket. A lábazati indítóprofil rögzítése 7

8 A FRONTROCK MAX E illetve a FRONTROCK hőszigetelő lemezek rögzítése ZK-ECOROCK Normal W ragasztóhabarccsal való ragasztás A ragasztót a csomagolásán található útmutató szerint szükséges előkészíteni. A kőzetgyapot bálákat a ragasztóhabarcs felhordása során munkaasztalként lehet használni. A ragasztóhabarcs felhordása előtt FRONTROCK MAX E esetén figyeljünk rá, hogy a TOP ROCKWOOL felirat nélküli felülettel ragasszuk az aljzathoz, perem-pont módszerrel. A ragasztóhabarcs felhordását két szakaszban végezzük. 1. Szakasz: A lap szélei mentén valamint a közepén minimum három egymástól egyenlő távolságban lévő foltban a ragasztóhabarcsot gondosan be kell a kőzetgyapot szálak közé dolgozni a rajznak megfelelően. 2. Szakasz: A következő habarcsréteget a lemez szélei mentén kb. 7 cm-es szélességben, valamint a három korábban megjelölt kb. 15 cm-es átmérőjű pontban hordjuk fel, úgy hogy a lemez ragasztási felülete az egész felület legalább 40%-át képezze. 70 mm 600 mm 300 mm 150 mm 250 mm 250 mm 250 mm 250 mm 1000 mm 70 mm Ragasztóhabarcs A ragasztó felhordása a perem-pont módszerrel FRONTROCK MAX E lemez esetén. A FRONTROCK MAX E lemezek kitérőszerű felragasztása az előzőleg elhelyezett lemezhez való hozzáillesztéssel. 8

9 A ragasztóhabarcsot olyan vastagságban hordjuk fel, hogy a hőszigetelő táblák aljzathoz való tapadása biztosított legyen. A ragasztóhabarcs felhordása után a lemezeket azonnal fel kell helyezni a homlokzatra, szorosan a korábban felragasztott lemezek mellé. Ezt követően vízmérték segítségével nyomjuk a lemezeket az aljzathoz és ellenőrizzük, hogy felrakásuk síkban történt-e. A lemezeket kitérőszerűen, szorosan az előzőleg elhelyezett lemezek mellé helyezzük fel. A lemezek szélei mentén kitüremkedő ragasztóhabarcsot el kell távolítani, nem kerülhet ragasztóhabarcs a lemezek közé. Az épület sarkain csak egész és fél lapok használhatóak, valamint a lemezeket kötést biztosító módon kell elhelyezni. Ahhoz, hogy a sarkok élei megfelelően legyenek kialakítva, a túlnyúló lemezszéleket késsel az alumínium léc mentén levágjuk és simítóra erősített vastag dörzspapírral lecsiszoljuk. Az ablak- és ajtókávák sarkait egész lemezekből kell kialakítani, melyekbe utólag kell bevágni a nyílások sarkait. rossz jó A hőszigetelő lemezek elhelyezése az épület sarkánál. 1. meglévő falazat, 2. hőszigetelő lemezek. A káva végleges elkészítése A hőszigetelő rendszer többi épületelemmel (mint például ablak- és ajtókávák, párkányok, tetők, és erkélyek) való összekapcsolódását, különböző profilok illetve speciális rugalmas szalagok segítségével kell megoldani. Az ablak-, vagy ajtókerethez hozzáragasztjuk a nyílászáró csatlakozó profilt úgy, hogy a káva hőszigetelése biztosítható legyen FRONTROCK kőzetgyapottal (min. vastagság 2 cm). A munkálatok során a nyílászárók szennyeződését elkerülendő célszerű védőfóliát alkalmazni, amelyet csak a hőszigetelés elvégzése után szabad eltávolítani. 1 2 min. 2 cm Az ablak nyílásai a bemutatott rajz szerint szigetelendőek. A káva hőszigetelése FRONTROCK kőzetgyapot lemezekkel. 9

10 A lemezek mechanikai összekötőelemekkel való rögzítése A FRONTROCK MAX E vagy FRONTROCK kőzetgyapot lemezek mechanikai összekötő elemekkel való rögzítését a ragasztás után nem korábban, mint 24 óra elteltével végezzük acél beütő szeges vagy csavarozható szárral ellátott hőhídmentes dűbel segítségével. Az összekötő elemek típusát (beütő vagy csavaros) és hosszát az aljzat típusának, a hőszigetelő réteg vastagságának és a statikai terhelések nagyságának figyelembevételével kell megválasztani. Az összekötő elemek hossza (L) nem szabad, hogy rövidebb legyen, mint a képlet szerint kiszámolt hosszúság: 5 cm-nek kell lennie normál beton aljzat esetén, 10 cm-nek kell lennie vázkerámia aljzat esetén. A rögzítő elemeket elsősorban a hőszigetelő lemezek sarkaiban kell elhelyezni. A rögzítő elemek tárcsáinak átmérője FRONTROCK MAX E vagy FRONTROCK lemezes hőszigetelés esetén legalább 60 mm széles kell, hogy legyen. Rögzítő elemek elhelyezése a FRONTROCK MAX E lemezeken az épület magasságának függvényében a L h ef + a 1 + a 2 + d a ahol: h ef az összekötő elem elhelyezés minimális mélysége az aljzatban, a 1 az aljzattal kapcsolatos régi rétegek vastagsága (pl. vakolat), a 2 a ragasztó réteg vastagsága, d a a hőszigetelő réteg vastagsága. 20 m-es épületmagasságig a Sarok zóna, pl. 1,5 m 20 m-es épületmagasság felett. Ha a mechanikai rögzítő elemekre vonatkozó Műszaki Engedélyek (ETA vagy ÉME) másképp nem határozzák meg, akkor a rögzítő elemeknek h ef aljzatban történő rögzítési mélysége legalább: 5 cm kell, hogy legyen a normál beton vagy tömör téglaaljzat esetén, 8 cm kell, hogy legyen a lyukacsos beton vagy vázkerámia aljzat esetén. Az épület sarkainál, az ún. sarok zónában az összekötő elemek számát növelni kell. A sarok zónák szélessége az épület szélességének egynyolcadát kell, hogy képezze (az épület keskenyebb részének), ha legalább 1 m és nem több mint 2 m. A szélső összekötő elemek és az épület széle (a) közti távolságnak legalább: FRONTROCK MAX E lemezek mechanikai rögzítő elemekkel való rögzítése 10

11 Az ágyazóréteg elkészítése Az ágyazóhabarcsot a csomagolásán található útmutató szerint szükséges előkészíteni. A ZZ-ECOROCK Specjal W ágyazóhabarcs felhordása előtt az összes ablak- és ajtónyílás (káva) hőszigetelő rendszerhez való csatlakozását profilokkal szükséges biztosítani. A ablak- és ajtónyílások káváinak sarkait műanyag, vagy alumínium üvegszövethálós sarokvédő szegéllyel szükséges megvédeni a későbbi sérülésektől. 1 A Az ablak- és ajtónyílások sarkainál történő diagonális megerősítésnél, a 35 x 20 cm-es üvegszövetháló csíkot 45 fokos szögben szükséges felragasztani az ágyazóhabarcs rétegbe, mivel ezeken a helyeken repedéseket okozó nagyobb feszültségek cm 35 cm keletkeznek. Azokon a helyeken, ahol a háló csíkok beágyazásra kerültek, az ágyazóhabarcs felesleget el kell távolítani. A részlet AZ ÜVEGSZÖVETHÁLÓ RAGASZTÁSI MÓDJA AZ ABLAK- ÉS AJTÓNYÍLÁSOKNÁL. 1. a nyílás sarkait erősítő üvegszövethálós profil 2. üvegszövetháló csík (a háló csíkot a sarok pereméhez kell illeszteni) 3. az üvegszövethálóval védett ablakkáva Az ágyazóhabarcs felhordásának első szakasza az ásványgyapot felületének alapozása az ágyazóhabarcs vékony rétegével, melyet a glettvas sima oldalával kell a kőzetgyapotra felhordani. A második szakaszban, a megalapozott felület kiszáradása után, a glettvas 10 x 10 mm-es fogas oldalával hordjuk fel rá az ágyazóhabarcsot, így a felületen csak a szükséges mennyiségű habarcs marad. Az egyenletes vastagságú, frissen felhordott ágyazóhabarcsba fentről lefelé gyűrődésmentesen kell az üvegszövethálót beágyazni. Külön figyelmet kell fordítani a megfelelő átlapolásra (legalább 10 cm). A habarcsot az üvegszövetháló felett le kell simítani, a helyesen beágyazott háló az ágyazóhabarcs alatt nem látható. 11

12 A saroknál műanyag- vagy alumínium üvegszövethálós sarokvédőt szükséges alkalmazni, mely szintén átlapolással csatlakozzon a beágyazott üvegszövethálóhoz. Az ágyazóhabarcs megszáradása után a lábazati indítóprofilon túlnyúló üvegszövethálót a sín alsó peremével egy vonalban vágjuk le a kés segítségével. A PT ECOROCK Grunt M vagy S-T vakolat alapozó felhordása A vakolatalapozót az alkalmazott vakolatnak megfelelően szükséges kiválasztani, szilikon vakolat alá PT-ECOROCK Grunt M-et, szilikát vakolat alá PT-ECOROCK Grunt S-T alapozót használjunk. Normális időjárási körülmények között az alapvakolat teljes száradását követően lehet felhordani a vakolatalapozó réteget, melyet célszerű festőhenger segítségével végezni. Színezett szilikát vagy szilikon vakolat esetén a vakolat színében színezett alapozókat kell alkalmazni. A vakolatalapozó száradási ideje 24 óra, csak ennek kivárása után kezdhetjük el a vékonyvakolat felhordását. Az ágyazóhabarcs felhordása a fogas glettvas segítségével. PT ECOROCK Grunt M vagy S-T vakolatalapozó felhordása. Színezett ECOROCK S vagy ECOROCK SIL fedővakolat elkészítése A vakolat felhordása előtt az ECOROCK Grunt S vagy az ECOROCK Grunt SIL vödör tartalmát össze kell keverni kis sebességű fúró segítségével az állaga kiegyenlítése céljából. Az üvegszövetháló beágyazása és a felület simítása. Amennyiben túl száraz a vakolat, DR vagy BR-ECOROCK SIL vakolathoz megengedett g víz, illetve DR vagy BR-ECOROCK S vakolathoz ECOROCK Grunt S-T alapozó hozzáadása. 12

13 Az előzőleg megfelelően elkészített és megalapozott aljzatra rozsdamentes acél glettvas segítségével lehet felhordani a vékonyvakolatot. A felesleges vakolat mennyiséget a simító segítségével távolítjuk el, a simítót szögben tartva a szemcsevastagságra. A felesleges vakolat mennyiségének tökéletes eltávolítását követően elkezdjük annak struktúrálását egy műanyag simító segítségével. A kapart struktúrájú (BR) vakolatot körkörös mozdulattal, a dörzsölt struktúrájú (DR) vakolatot függőlegesen, vízszintesen vagy körkörösen dörzsöljük be. A vakolat felhordása közben ügyeljünk olyan alapvető szabályokra, mint pl.: a nedveset a nedvesre elv. Ez megakadályozza annak kockázatát, hogy a vakolt felület színben és struktúrában eltérjen. Egy homlokzaton a vakolat egységes színének elérése érdekében ajánlatos azonos gyártási dátumú anyagok használata, amennyiben ez nem megoldható, úgy ajánlott az összes, homlokzatra kerülő vakolat összekeverése egy nagy tartályban. A vakolat teljes megszáradásáig gondoskodni kell annak a nap, eső és szél közvetlen hatása elleni védelméről. Alacsonyabb hőmérsékleti időszakban hosszabb száradási idővel kell kalkulálni. A homlokzati vakolat felhordása és dörzsölése. 13

14 Hőszigetelési kivitelezési elvek: 1 Olvassa el a gyártó utasításait 4 A munkahelyen biztosítson megfelelő szellőzést 2 Viseljen megfelelő munkaruhát 5 A kőzetgyapotot éles késsel vágja, ne használjon ollót 3 Erős szél esetén viseljen 6 A munka elvégzése után mossa meg védő szemüveget a kezét és seperje le a munkaruháját 14

15 A kétrétegű Frontrock Max E forradalmasítja a hőszigetelést! Hőszigetelje homlokzatát Frontrock Max E-vel!

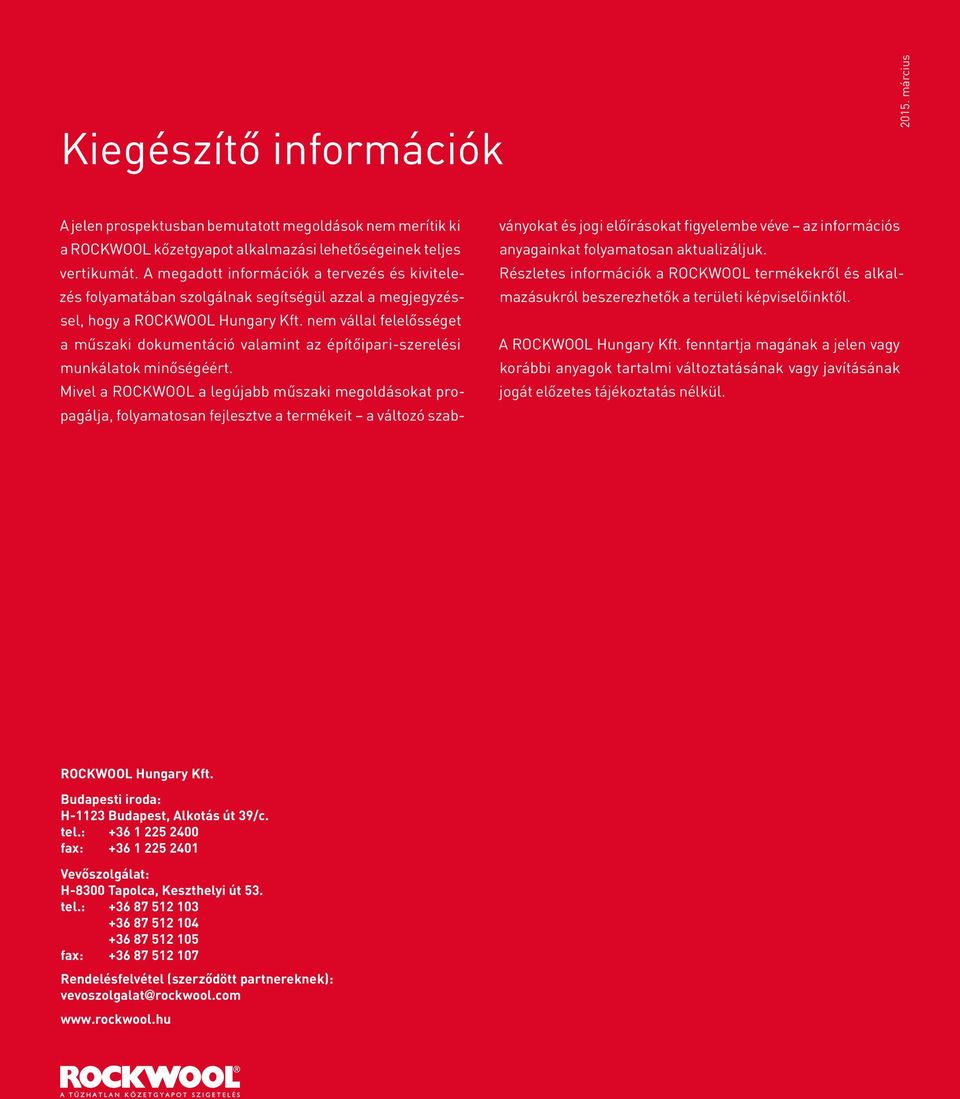

16 Kiegészítő információk március A jelen prospektusban bemutatott megoldások nem merítik ki a ROCKWOOL kőzetgyapot alkalmazási lehetőségeinek teljes vertikumát. A megadott információk a tervezés és kivitelezés folyamatában szolgálnak segítségül azzal a megjegyzéssel, hogy a ROCKWOOL Hungary Kft. nem vállal felelősséget a műszaki dokumentáció valamint az építőipari-szerelési munkálatok minőségéért. Mivel a ROCKWOOL a legújabb műszaki megoldásokat propagálja, folyamatosan fejlesztve a termékeit a változó szabványokat és jogi előírásokat figyelembe véve az információs anyagainkat folyamatosan aktualizáljuk. Részletes információk a ROCKWOOL termékekről és alkalmazásukról beszerezhetők a területi képviselőinktől. A ROCKWOOL Hungary Kft. fenntartja magának a jelen vagy korábbi anyagok tartalmi változtatásának vagy javításának jogát előzetes tájékoztatás nélkül. ROCKWOOL Hungary Kft. Budapesti iroda: H-1123 Budapest, Alkotás út 39/c. tel.: fax: Vevőszolgálat: H-8300 Tapolca, Keszthelyi út 53. tel.: fax: Rendelésfelvétel (szerződött partnereknek): vevoszolgalat@rockwool.com
